Caractéristiques techniques	Carte mère GIGABYTE GAG31S3L, chipset Intel G31, format ATX, socket LGA 775
Processeurs compatibles	Processeurs Intel Core 2 Duo, Pentium 4, Celeron
RAM supportée	Jusqu'à 4 Go de DDR2, 800/667/533 MHz
Slots d'extension	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI
Connectivité	6 ports SATA II, 1 port IDE, 8 ports USB 2.0
Utilisation	Idéale pour les configurations bureautiques et multimédia basiques
Maintenance et réparation	Vérifier régulièrement les connexions et la propreté des composants internes
Sécurité	Utiliser un boîtier bien ventilé pour éviter la surchauffe
Informations générales	Assurez-vous de la compatibilité avec les autres composants avant l'achat

FOIRE AUX QUESTIONS - GAG31S3L GIGABYTE

Comment installer la carte mère GIGABYTE GAG31S3L ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier en alignant les trous de montage avec les entretoises. Fixez-la avec des vis appropriées et connectez tous les câbles nécessaires, y compris l'alimentation, les ports USB et le panneau avant.

Quels processeurs sont compatibles avec la GIGABYTE GAG31S3L ?

La carte mère GIGABYTE GAG31S3L est compatible avec les processeurs Intel de la série Core 2 Duo, Core 2 Quad, Pentium et Celeron, utilisant le socket LGA 775.

Comment mettre à jour le BIOS de la GIGABYTE GAG31S3L ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de GIGABYTE. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez à l'utilitaire de configuration du BIOS. Utilisez l'option 'Q-Flash' pour sélectionner le fichier et procéder à la mise à jour.

Quels types de mémoire vive sont supportés par la GIGABYTE GAG31S3L ?

La carte mère GIGABYTE GAG31S3L supporte la mémoire DDR2 avec des vitesses allant jusqu'à 800 MHz, et peut accueillir jusqu'à 4 Go de RAM dans ses deux emplacements DIMM.

Comment résoudre un problème d'écran noir après l'installation de la GIGABYTE GAG31S3L ?

Vérifiez que tous les câbles sont correctement connectés, notamment le câble d'alimentation de la carte graphique. Assurez-vous également que la carte graphique est bien insérée dans son emplacement. Si le problème persiste, essayez de démarrer avec une autre carte graphique ou de retirer la mémoire RAM pour tester les emplacements.

Comment configurer les ports SATA sur la GIGABYTE GAG31S3L ?

Les ports SATA sont configurés automatiquement. Assurez-vous que le mode SATA est réglé sur 'AHCI' ou 'IDE' dans le BIOS selon vos préférences. Connectez les disques durs aux ports SATA et vérifiez qu'ils sont détectés au démarrage.

Quels sont les ports d'extension disponibles sur la GIGABYTE GAG31S3L ?

La GIGABYTE GAG31S3L dispose de 1 port PCI Express x16, 1 port PCI Express x1 et 2 ports PCI standard, permettant d'ajouter des cartes graphiques, cartes son ou autres cartes d'extension.

Comment résoudre des problèmes de surchauffe avec la GIGABYTE GAG31S3L ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur de chaleur est bien installé. Vérifiez également que la circulation d'air dans le boîtier est adéquate et nettoyez la poussière des composants.

La carte mère GIGABYTE GAG31S3L prend-elle en charge le RAID ?

Oui, la GIGABYTE GAG31S3L prend en charge les configurations RAID 0 et RAID 1 via ses ports SATA, mais cela nécessite que vous ayez au moins deux disques durs pour configurer le RAID.

MODE D'EMPLOI GAG31S3L GIGABYTE

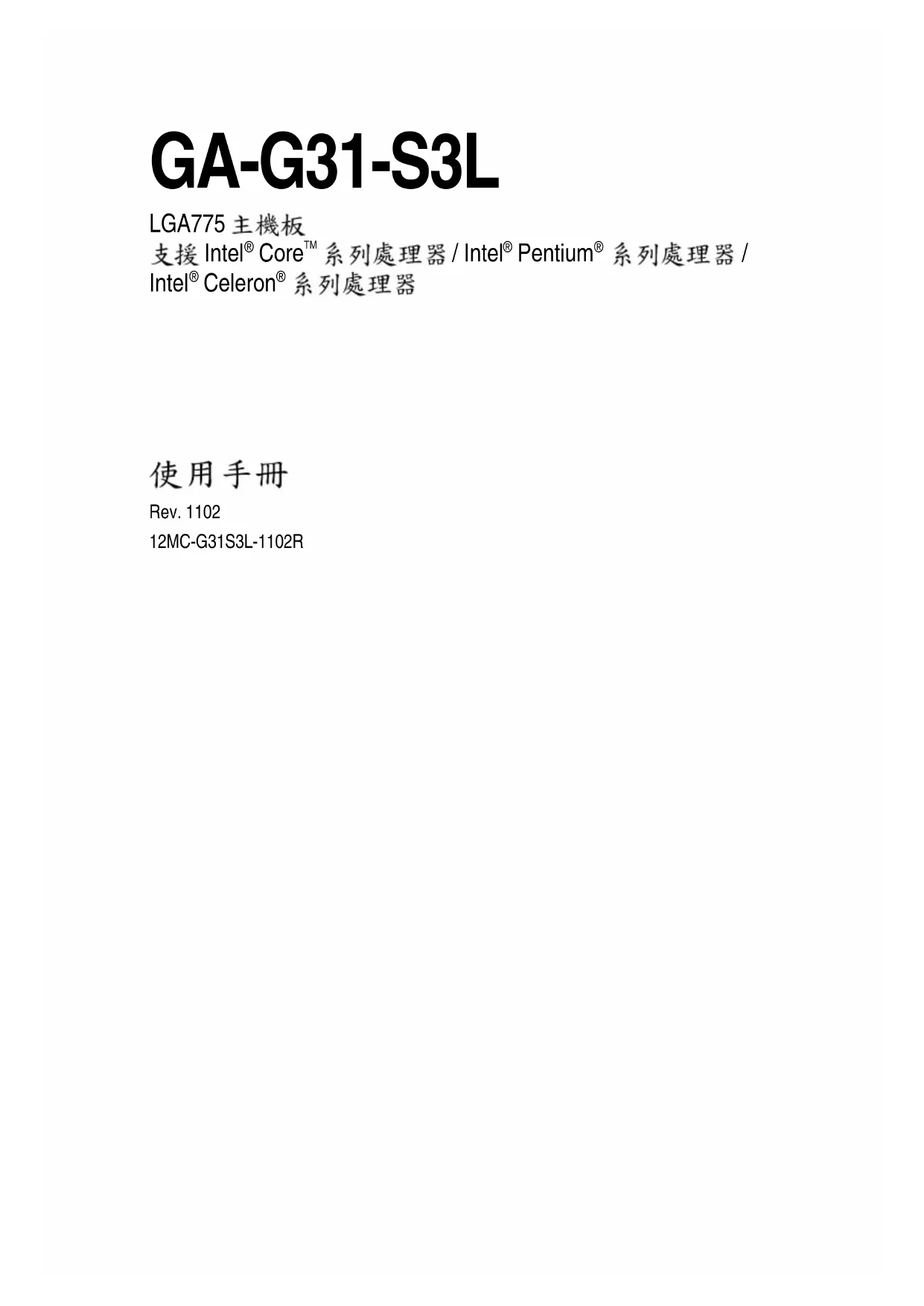

GA-G31-S3L

LGA775 主機板

支援 Intel® Core™ 系列處理器 / Intel® Pentium® 系列處理器 /

Intel® Celeron® 系列處理器

使用手册

Rev. 1102

12MC-G31S3L-1102R

☐ EN 55011	Lunds and methods of measurement of radio destitance certificate of industrial services and materials (GN)	☐ EN 51000-1-2	Distances in supply systems caused by households' operations and sector sectors
☐ EN 55013	Lunds and methods of measurement of radio destitance certificate of roaders recovers and associated equipment	☐ EN 55024	Information Technology requirement monthly management
☐ EN 55014-1	Lunds and methods of measurement of radio destitance certificate of forested electrical appliances	☐ EN 50082-1	General Monthly Standard Pan T Russia, commratic and Jahr nduly
☐ EN 55016	Lunds and methods of measurement of radio destitance certificate of portable tabs and smaller electronic equipment	☐ EN 50002-2	General Monthly Standard Pan 2 Industrial service
☐ EN 55020	Invuity from radio manufacturers of broadband ships and internet access	☐ EN 50091-2	ENC requirements for unmet printing power systems (JWS)
☐ EN 55022	Lunds and methods of measurement of radio destitance certificate of information technology equipment	☐ EN 55014-2	Temporary requirements for household appliances and summer apparatus
☐ OIN VOE 0855	Card distribution systems Equipment for necessary and distribution from sound and television spairs	☐ EN 50501	CE
☐ part 19	Part 19	☐ EN 50501	Supply for information technology equipment
☐ CN VOE 0855	Safety requirements for means operated electronics and related opportunities for household and smaller general use	☐ EN 50501	General and Safety requirements for unmet ppable power systems (JPS)
☐ EN 60335	Safety of household and similar electrical appliances	☐ EN 50091-1	General and Safety requirements for unmet ppable power systems (JPS)
☐ EN 60065	Safety requirements for means operated electronics and related opportunities for household and smaller general use	☐ EN 50501	Supply for information technology equipment

Date: NOV. 23, 2007

Signature: Eric Lu

Representative Person's Name: ERIC LU

including that may cause undesired operation.

cause harmful and (2) this device must accept any interest received,

subject to the following two conditions: (1) This device may not

This device completes with part 15 of the FCC Rules. Operation is

Supplementary Information:

(a),Class B Digital Device

FCC Part 15, Subpart B, Section 15.107(a) and Section 15.109

Confirms to the following specifications:

Model Number: GA-G31-S3L

Product Name: Motherboard

horby declares that the product

Phone/Fax No:[phone]/ [phone]

City of Industry, CA 91748

Address: 17358 Railroad Street

Responsible Party Name: G.B.T.INC. (U.S.A.)

Per FCC Part 2 Section 2.1077(a)

DECILARATION OF CONFORMITY

版權

© 2008年，技嘉科技股份有限公司，版權所有。

GIGABYTE 商標係由技嘉科技股份有限公司獨家授權予技嘉聯合股份有限公司使用。

GIGABYTE ^™ 主機板係由技嘉科技股份有限公司獨家授權予技嘉聯合股份有限公司全球總經銷。

本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。

責任聲明

本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。

本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。

本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用手冊內容。

產品使用手冊類別簡介

為了協助您使用技嘉主機板，我們設計了以下類別的使用手冊：

如果您要快速安装，可以參考包裝內所附之【硬體安裝指南】。
如果您要瞭解產品詳細規格資料，請仔細閱讀【使用手冊】。
如果您想瞭解關於技嘉獨特功能詳細使用方法，請至技嘉網站，「技術支援\主機板\新技術指南」，閱讀或下載相關的資訊。

產品相關資訊，請至網站查詢：http://www.gigabyte.tw/

產品版本辨識

您可以在主機板上找到標示著此主機板的版本「REV:X.X.X.」其中為數字，例如標示「REV:1.0 1.0 BIOS」。若您要更新主機板的、驅動程式或參考其他技術資料時，請注意產品版本的標示。

範例：

Close-up of a blue printed circuit board with electronic components and a circular logo (no readable text or symbols)

Close-up of a computer motherboard with visible CPU socket, RAM slots, and heatsink (no text or symbols)

目錄

清點配件 6

選購配件 6

GA-G31-S3L 主機板配置圖 7

晶片組功能方塊圖 8

第一章 硬體安裝 9

1-1 安裝前的注意須知 9

1-2 產品規格....10

1-3 安装中央處理器及散熱風扇 13

1-3-1 安装中央處理器(CPU) 13

1-3-2 安装散熱風扇 15

1-4 安裝記憶體模組 16

1-4-1 雙通道記憶體技術 16

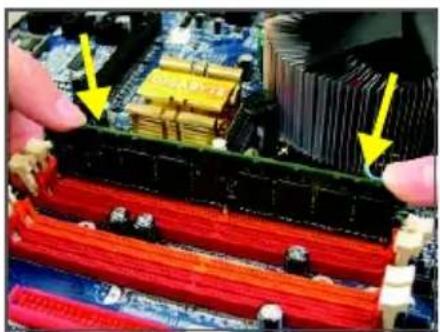

1-4-2 安裝記憶體模組 17

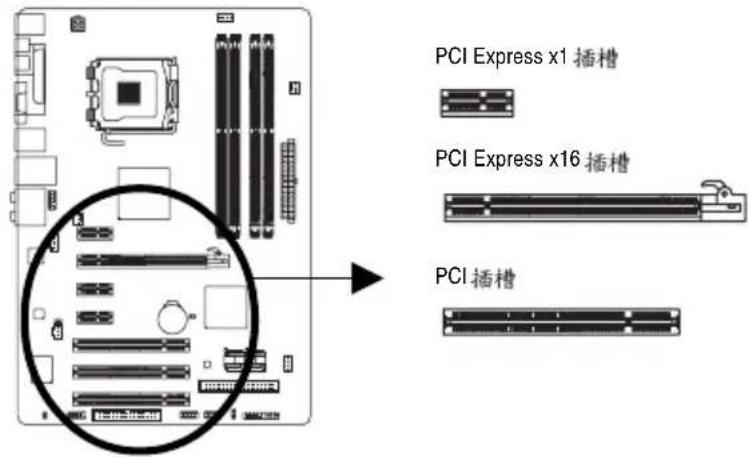

1-5 安装介面卡.... 18

1-6 後方裝置插座介紹 19

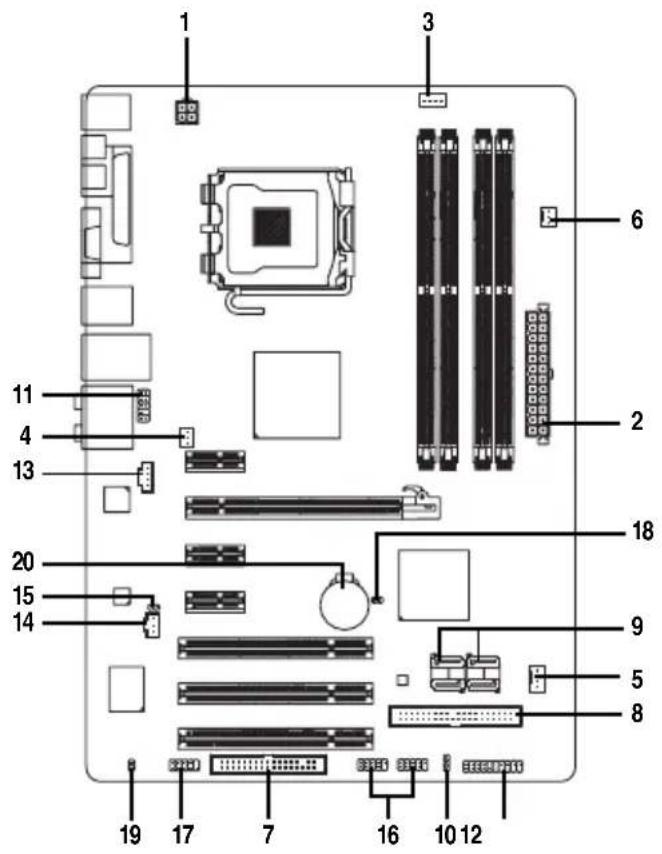

1-7 插座及跳線介紹 21

第二章 BIOS 組態設定 31

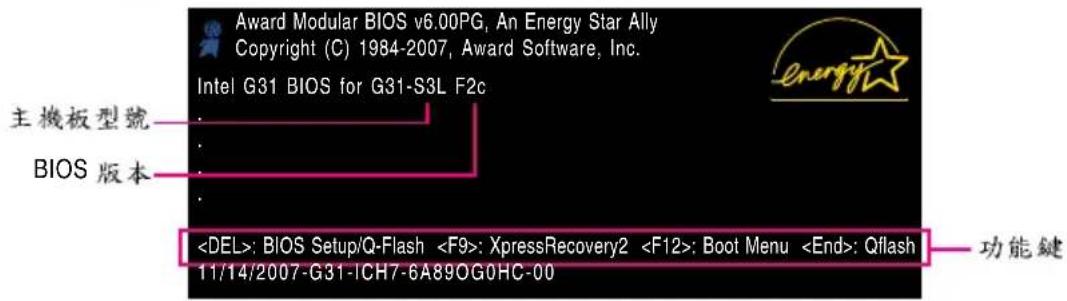

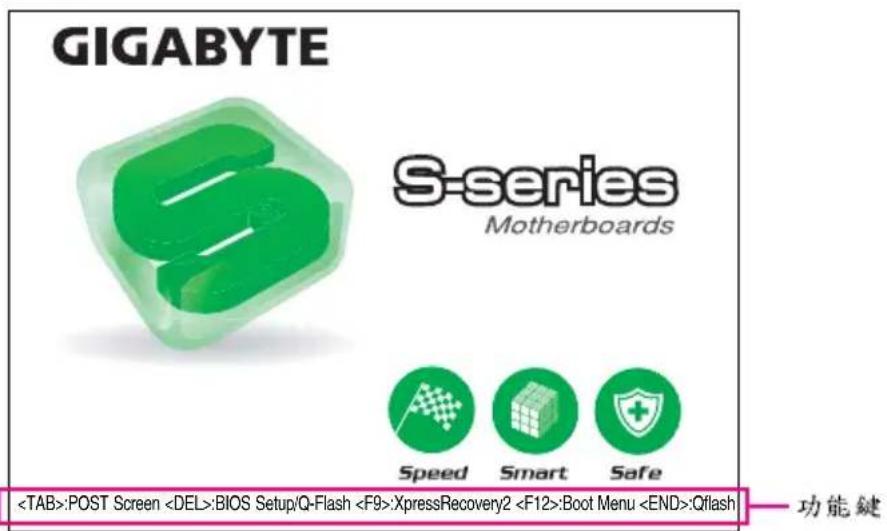

2-1 開機畫面 32

2-2 BIOS 設定程式主畫面 33

2-3 Standard CMOS Features ( 標準 CMOS 設定) 35

2-4 Advanced BIOS Features (進階 BIOS 功能設定) 37

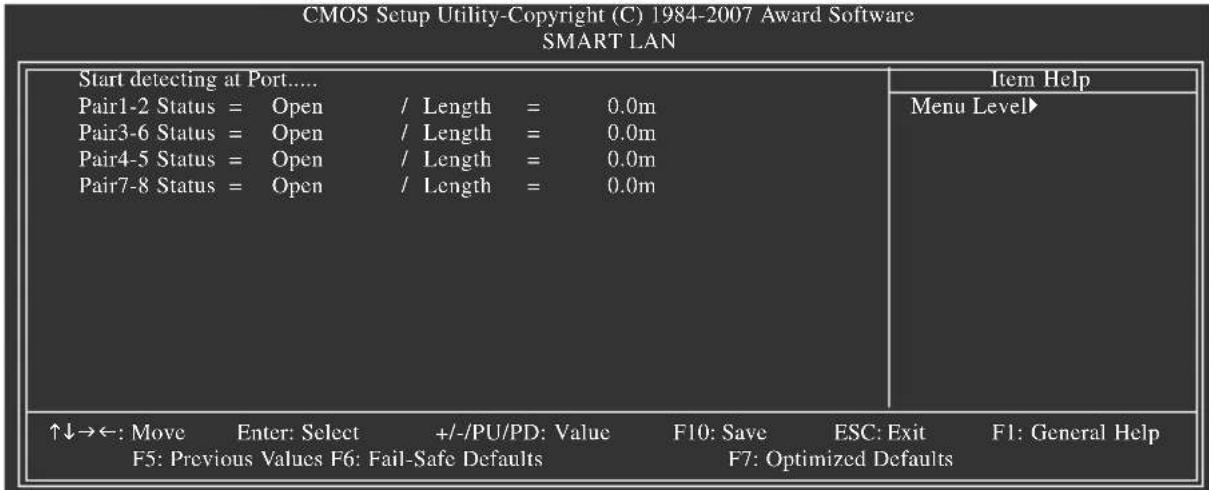

2-5 Integrated Peripherals (整合週邊設定) 40

2-6 Power Management Setup ( 省電功能設定) 43

2-7 PnP/PCI Configurations ( 隨插即用與 PCI 組態設定) 45

2-8 PC Health Status (電腦健康狀態) 46

2-9 MB Intelligent Tweaker(M.I.T.) ( 頻率/電壓控制) 48

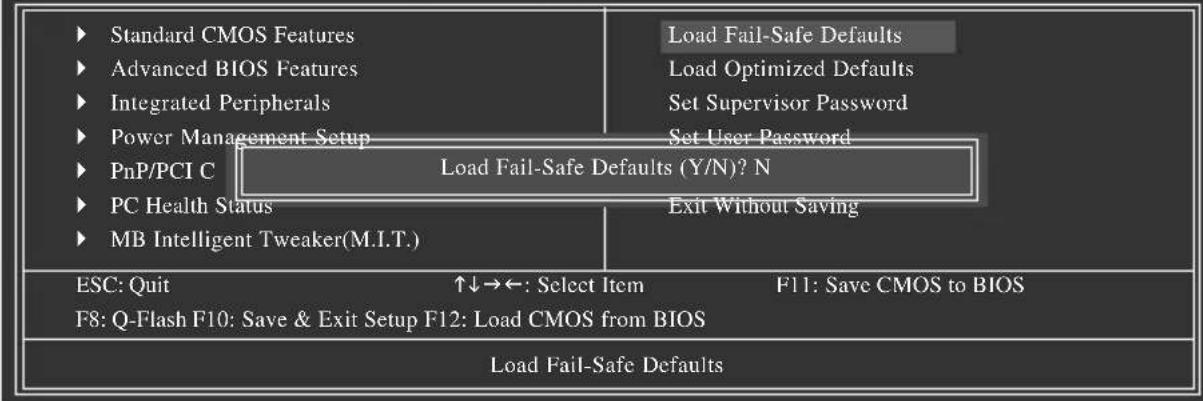

2-10 Load Fail-Safe Defaults (载入最安全預設值) 51

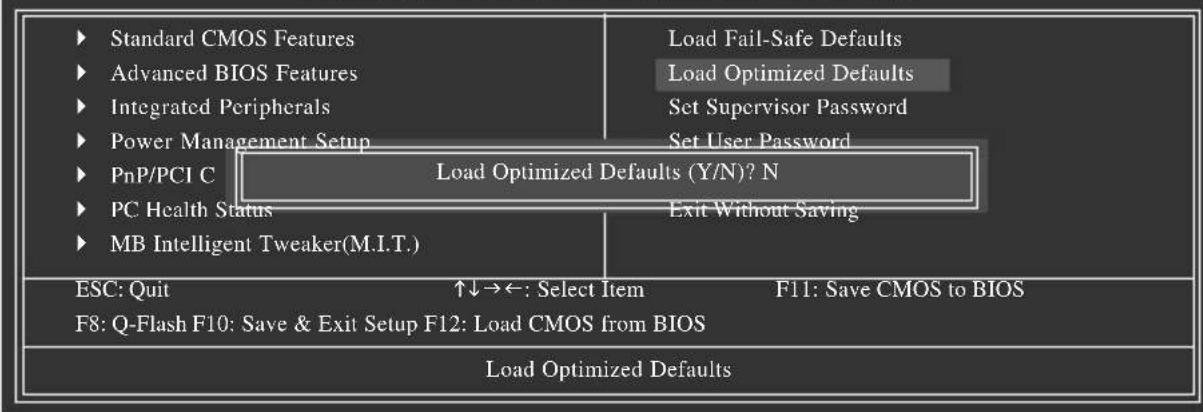

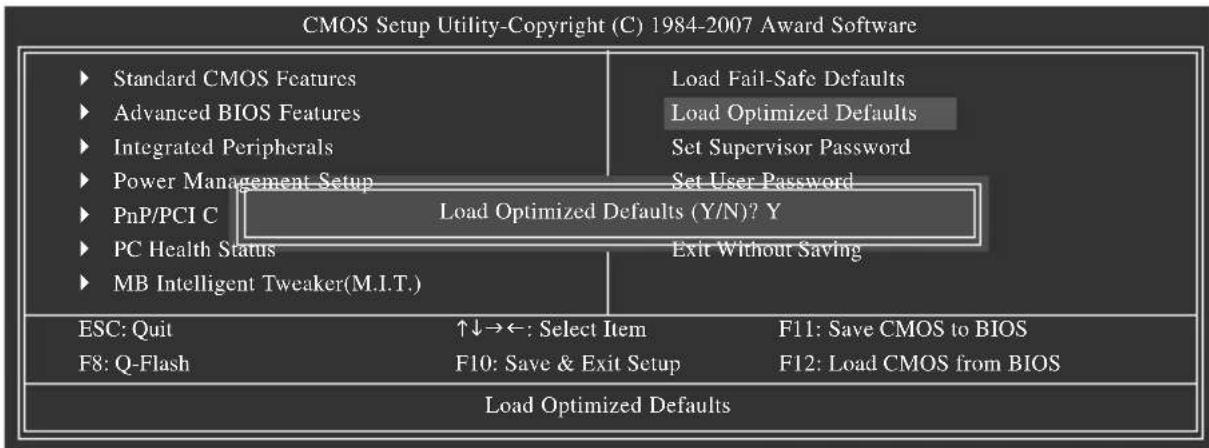

2-11 Load Optimized Defaults (载入最佳化預設值) 51

2-12 Set Supervisor/User Password (設定管理者/使用者密碼)....52

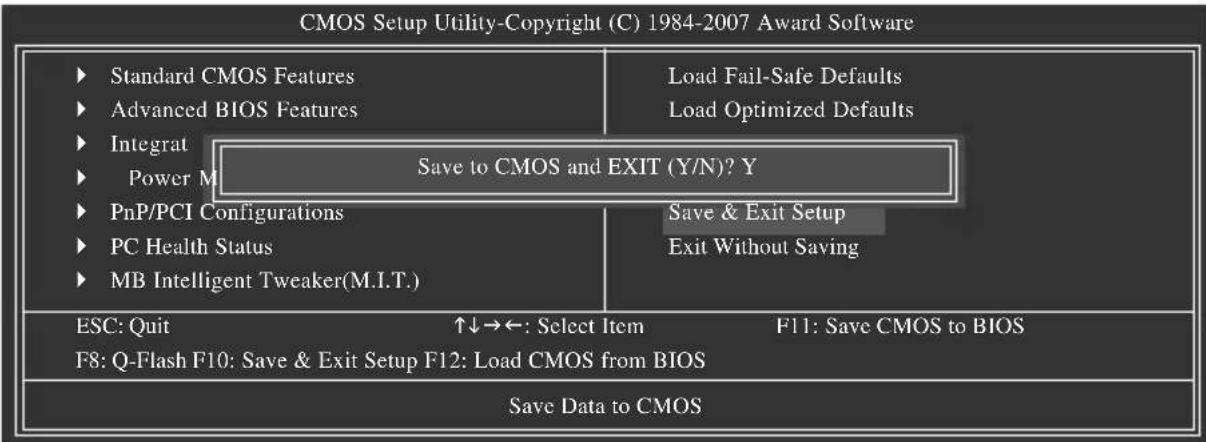

2-13 Save & Exit Setup (儲存設定值並結束設定程式) 53

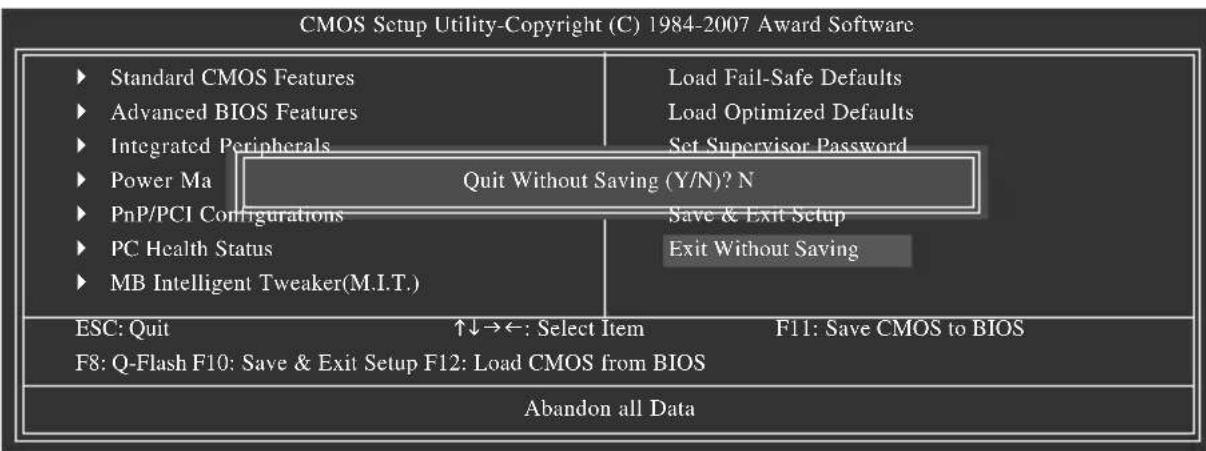

2-14 Exit Without Saving (結束設定程式但不儲存設定值) 53

第三章 驅動程式安裝 55

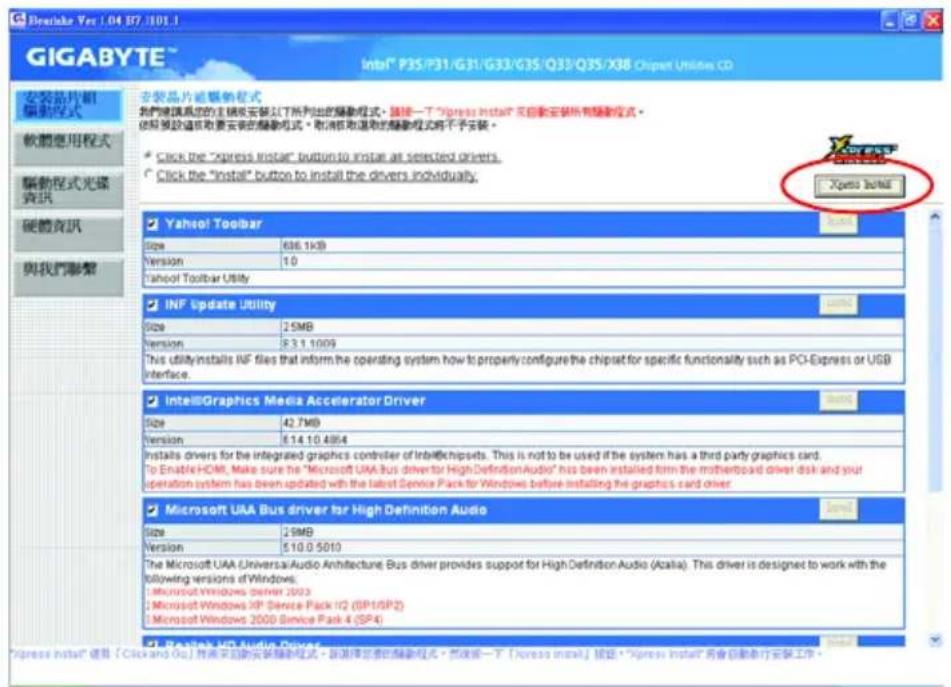

3-1....安裝晶片組驅動程式....55

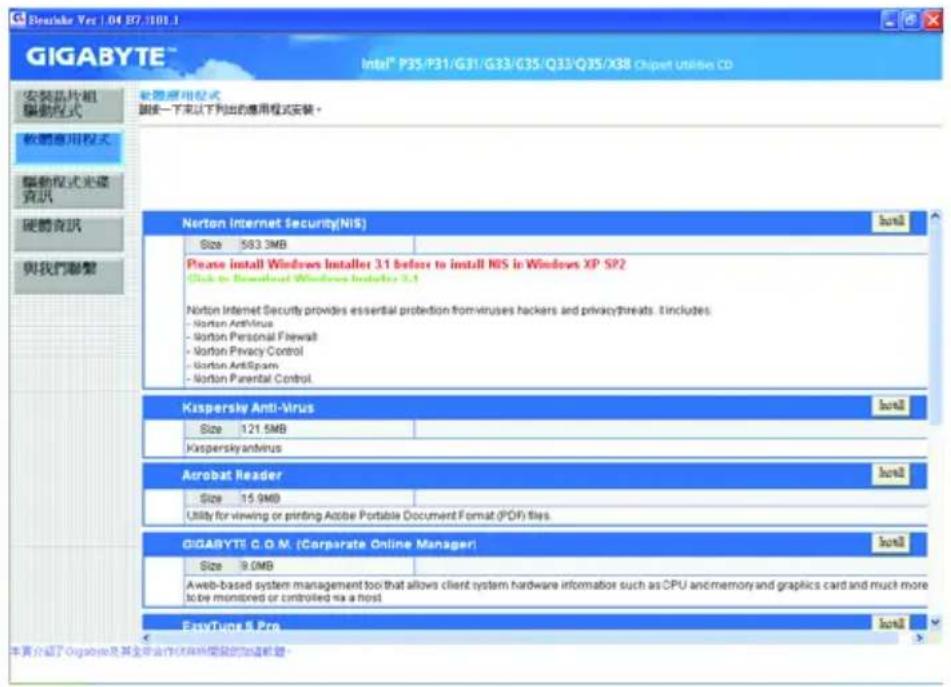

3-2 軟體應用程式 56

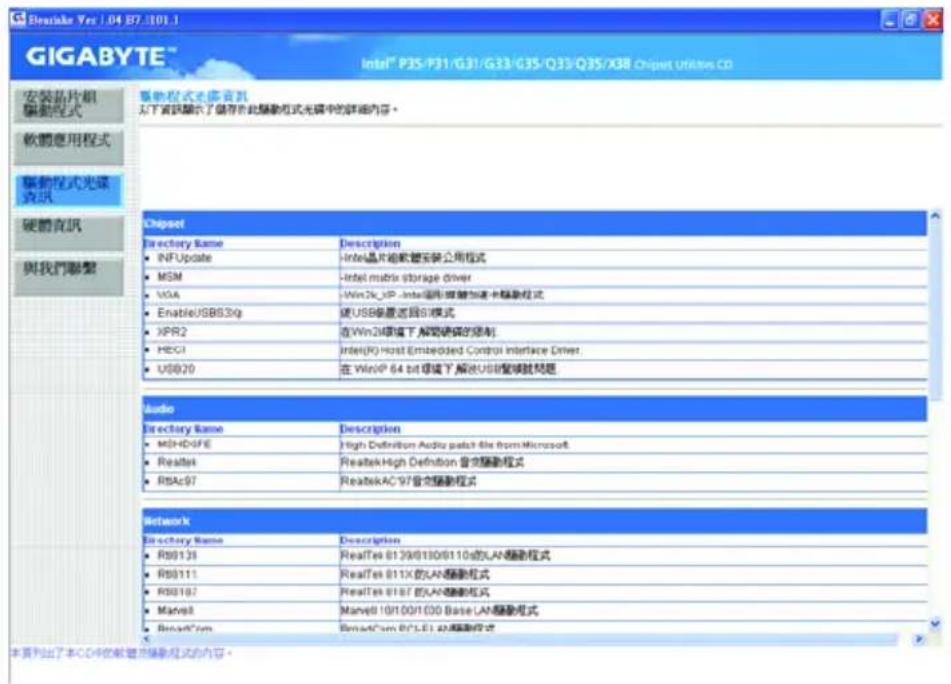

3-3 驅動程式光碟資訊 56

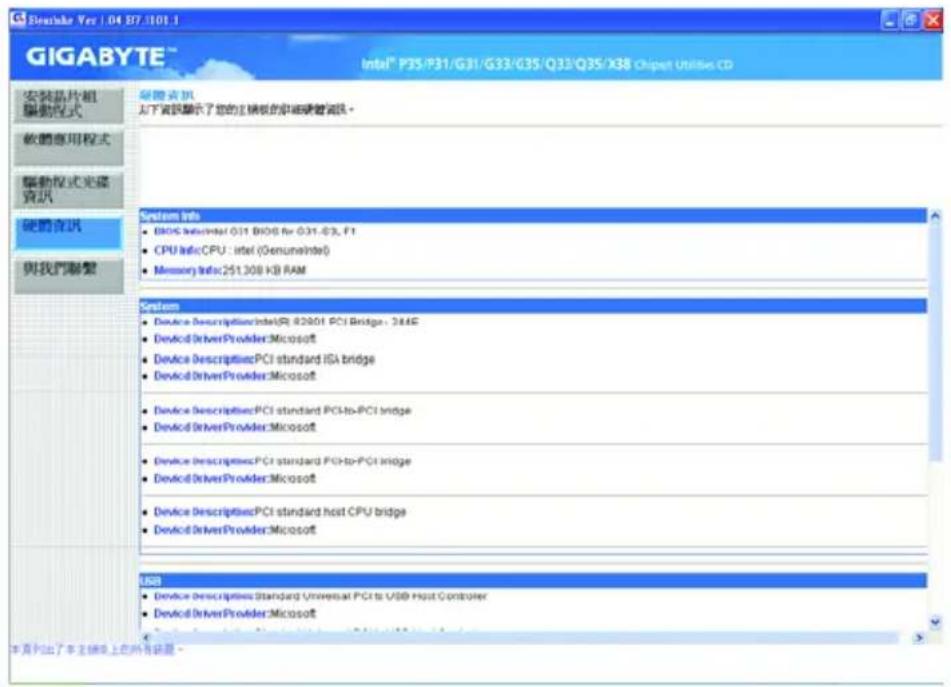

3-4 硬體資訊 57

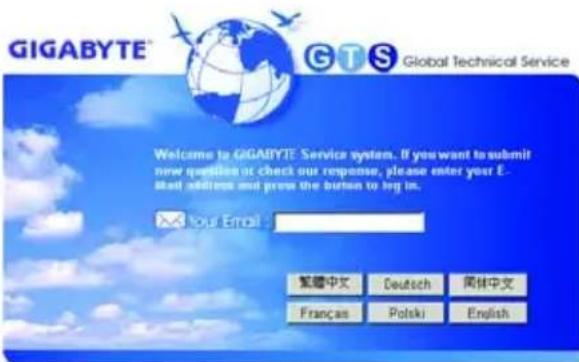

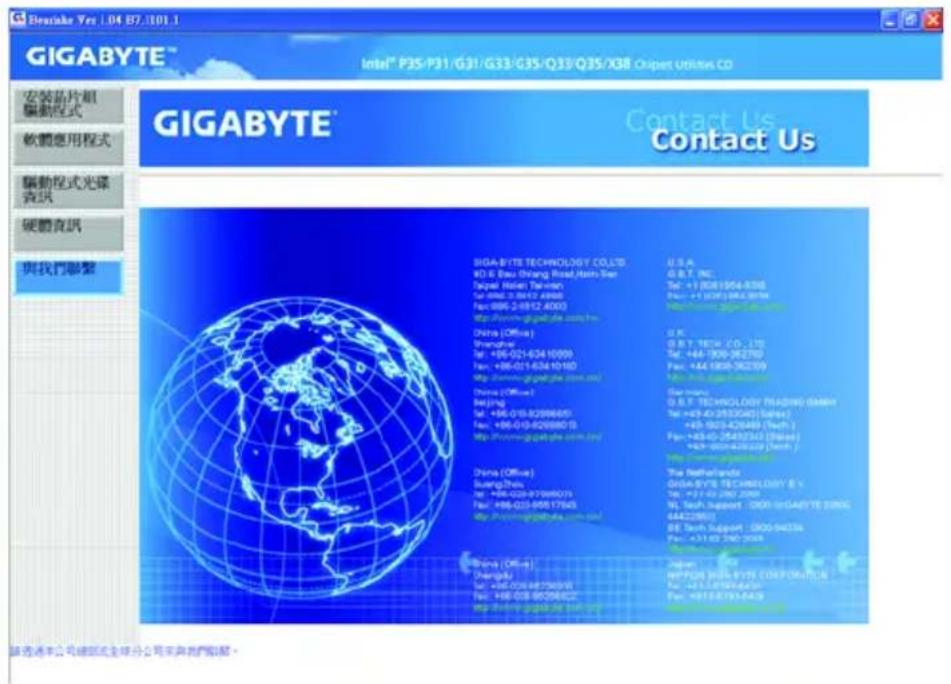

3-5 與我們聯繫....57

第四章 獨特功能介紹 59

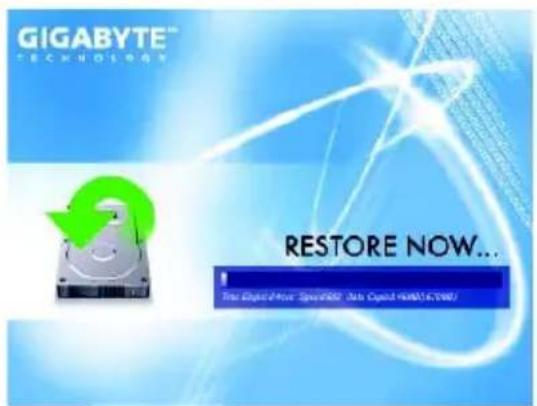

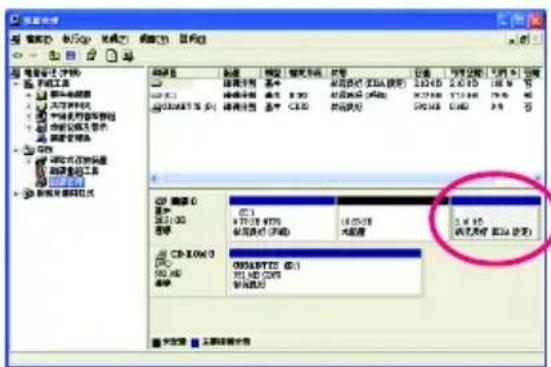

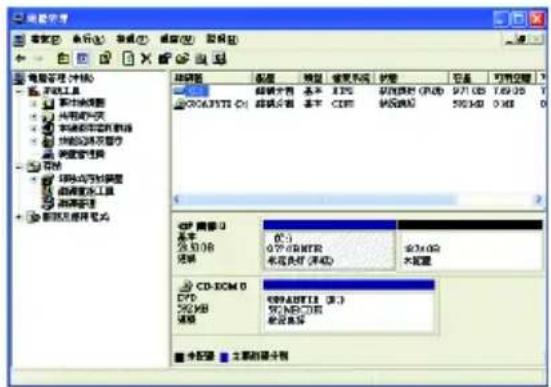

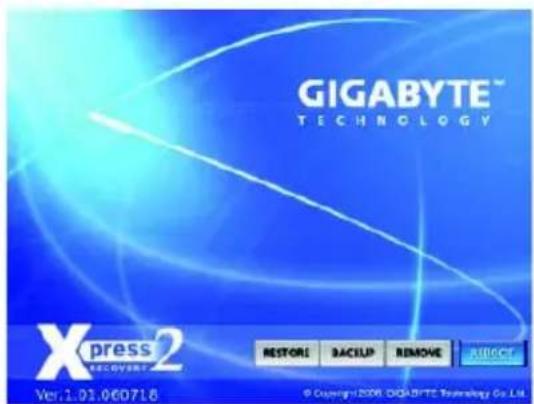

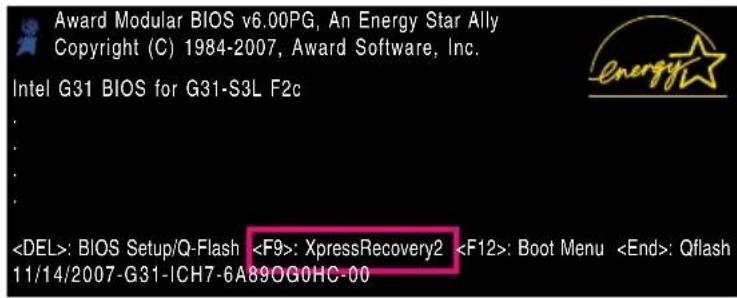

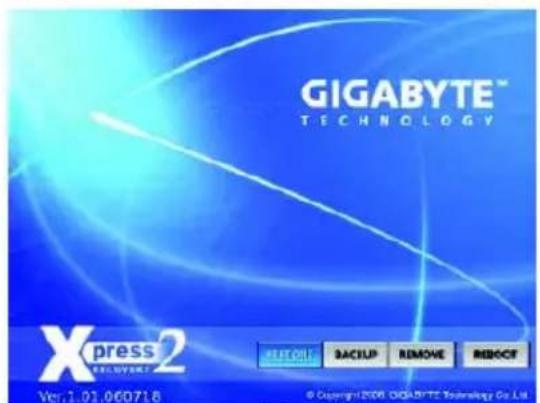

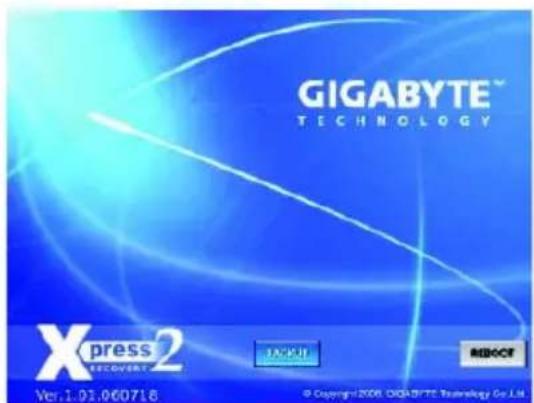

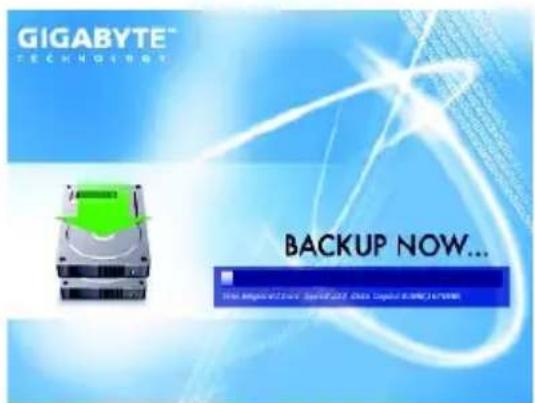

4-1 Xpress Recovery2 介紹 .... 59
4-2 BIOS 更新方法介紹 64

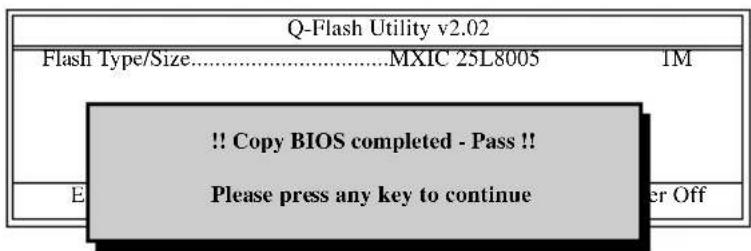

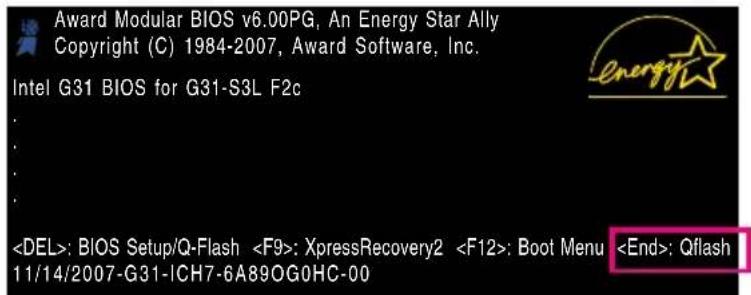

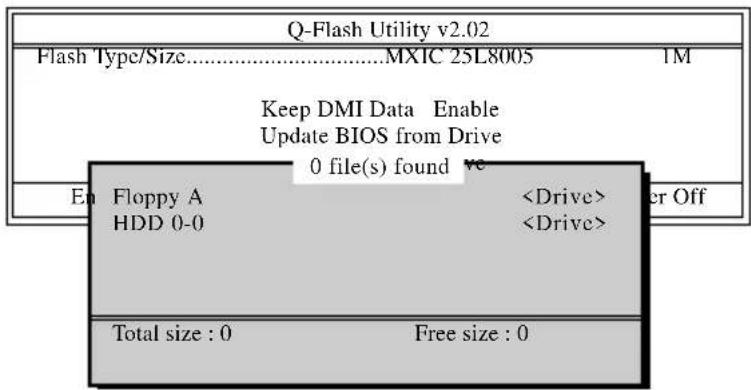

4-2-1 如何使用 Q-Flash 更新 BIOS....64

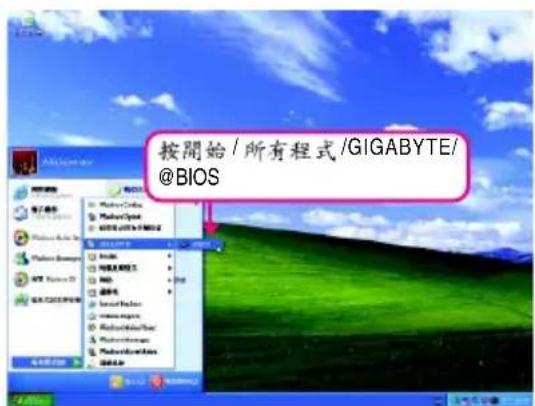

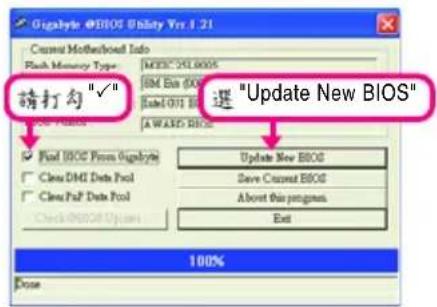

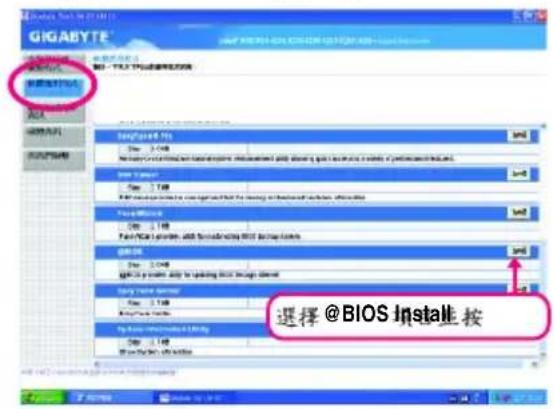

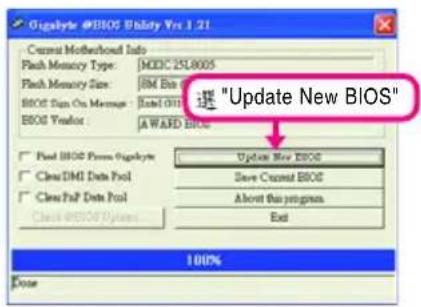

4-2-2 如何使用 @BIOS 更新 BIOS 67

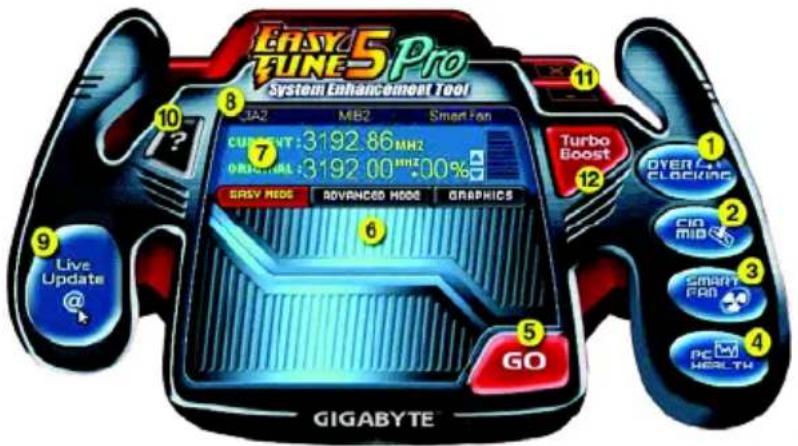

4-3 EasyTune 5 Pro介紹 69

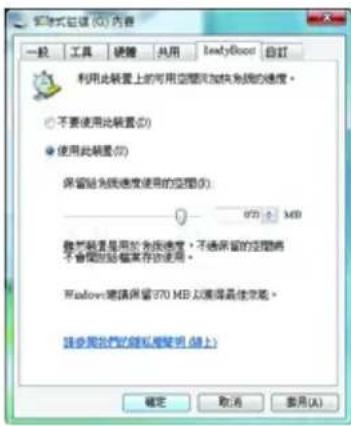

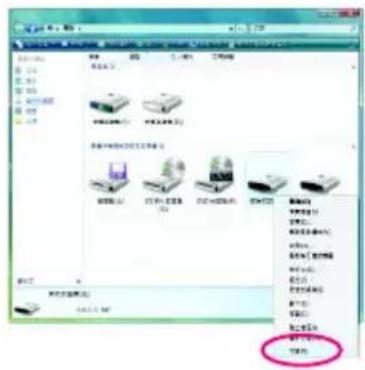

4-4 Windows Vista ReadyBoost 介紹 70

第五章 附錄....71

5-1 音效輸出/輸入設定介紹 71

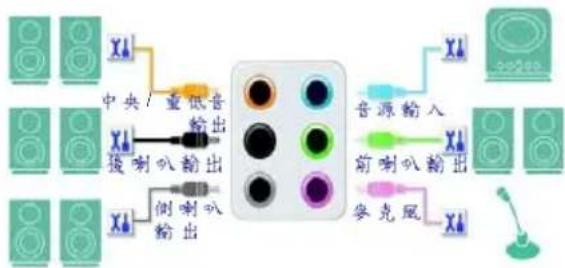

5-1-1 2 / 4 / 5.1 / 7.1 聲道介紹 71

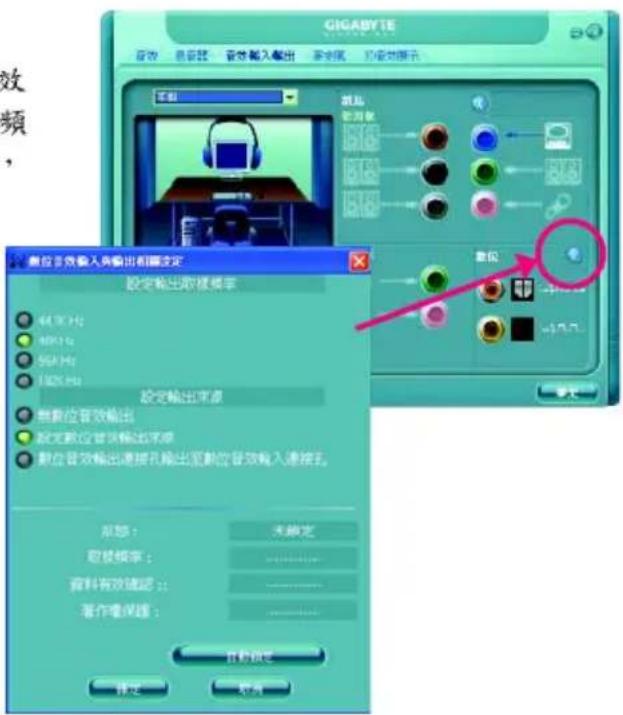

5-1-2 音效擴充擋板(S/PDIF輸入)(選購配件) 73

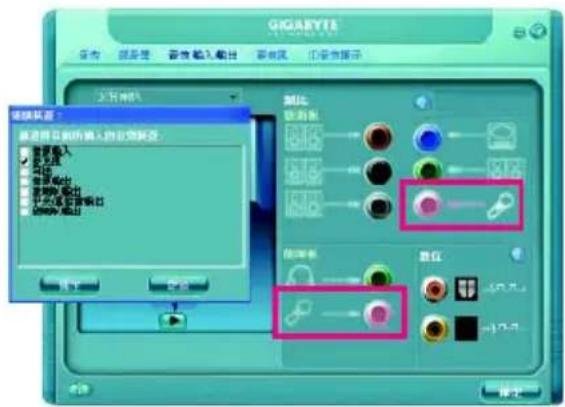

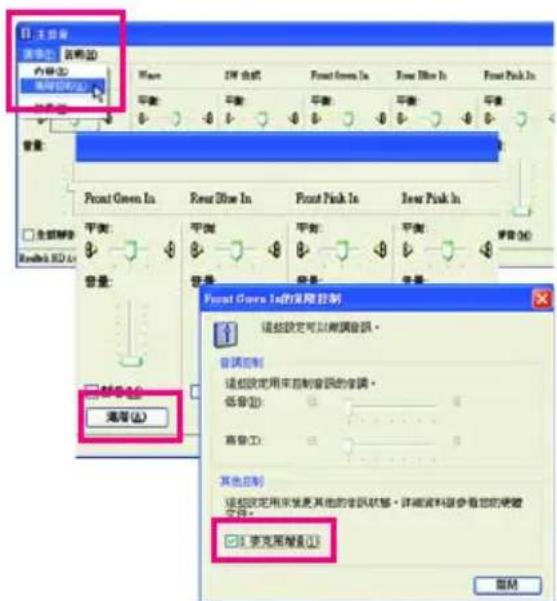

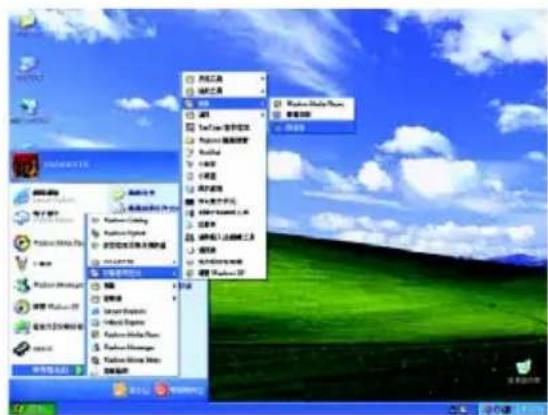

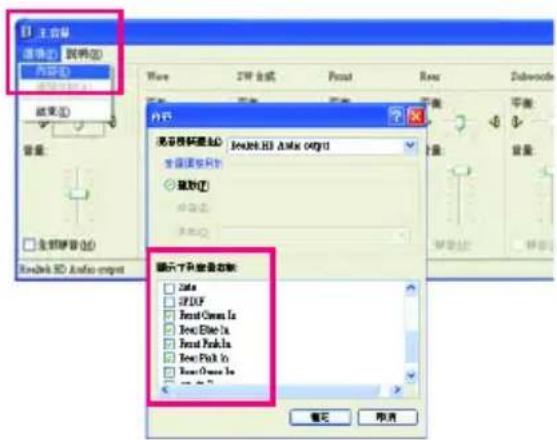

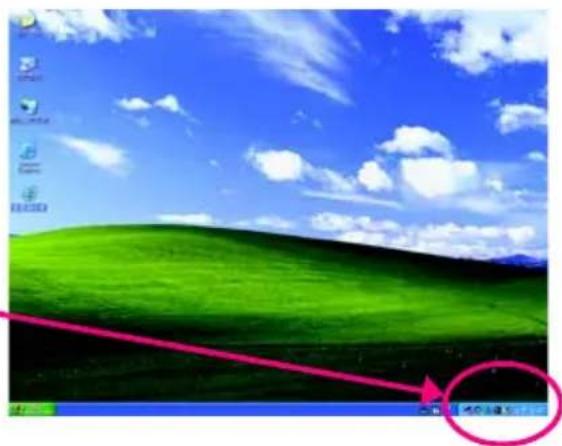

5-1-3 麥克風錄音設定 75
5-1-4 錄音機使用介紹 77

5-2 疑難排解....78

5-2-1 問題集 78

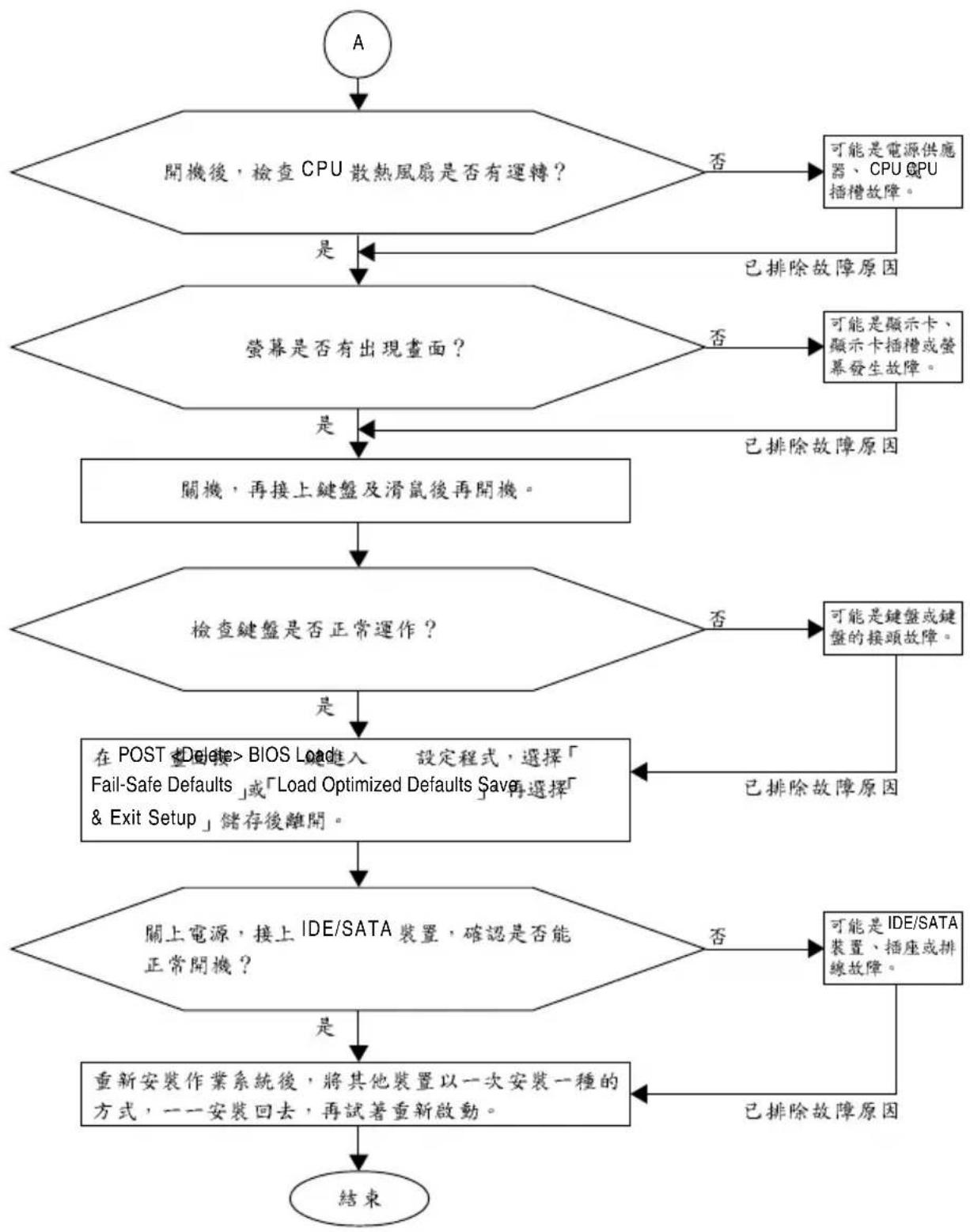

5-2-2 故障排除 79

管理聲明 81

清點配件

☑ GA-G31-S3L-1機板 片
☑ 驅動程式光碟片 - 1 片
☑ 使用手册-1本
√ 硬體安裝指南-1份
☑ IDE 排線1 條，軟碟機排線 條
☑ SATA 3Gb/s 排線條
☑ 後方 I/O 裝置鐵片 個

Top-down view of a computer motherboard showing CPU socket, RAM slots, and various ports (no readable text or symbols)

• 上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。
• 主機板圖片僅供參考。

選購配件

□ 2 USB 2.0 (12CR11UB03051R)

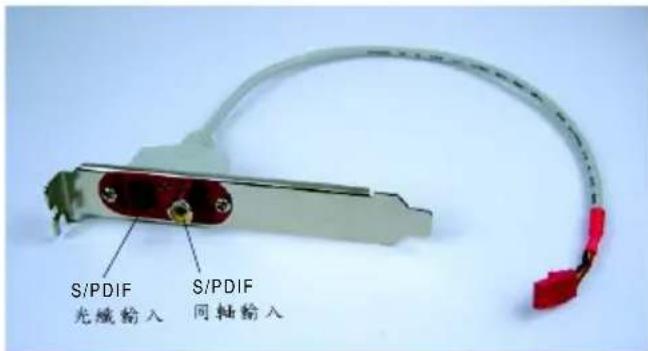

□ 音效擴充擋板(S/PDIF) (12CR1-1SPDIN-01R)
2 SATA (12CF12SERRW0:1R)

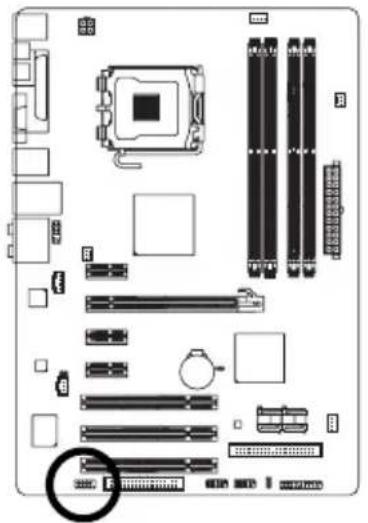

□串列埠擴充擋板(料2CF1-1CM001-32R)

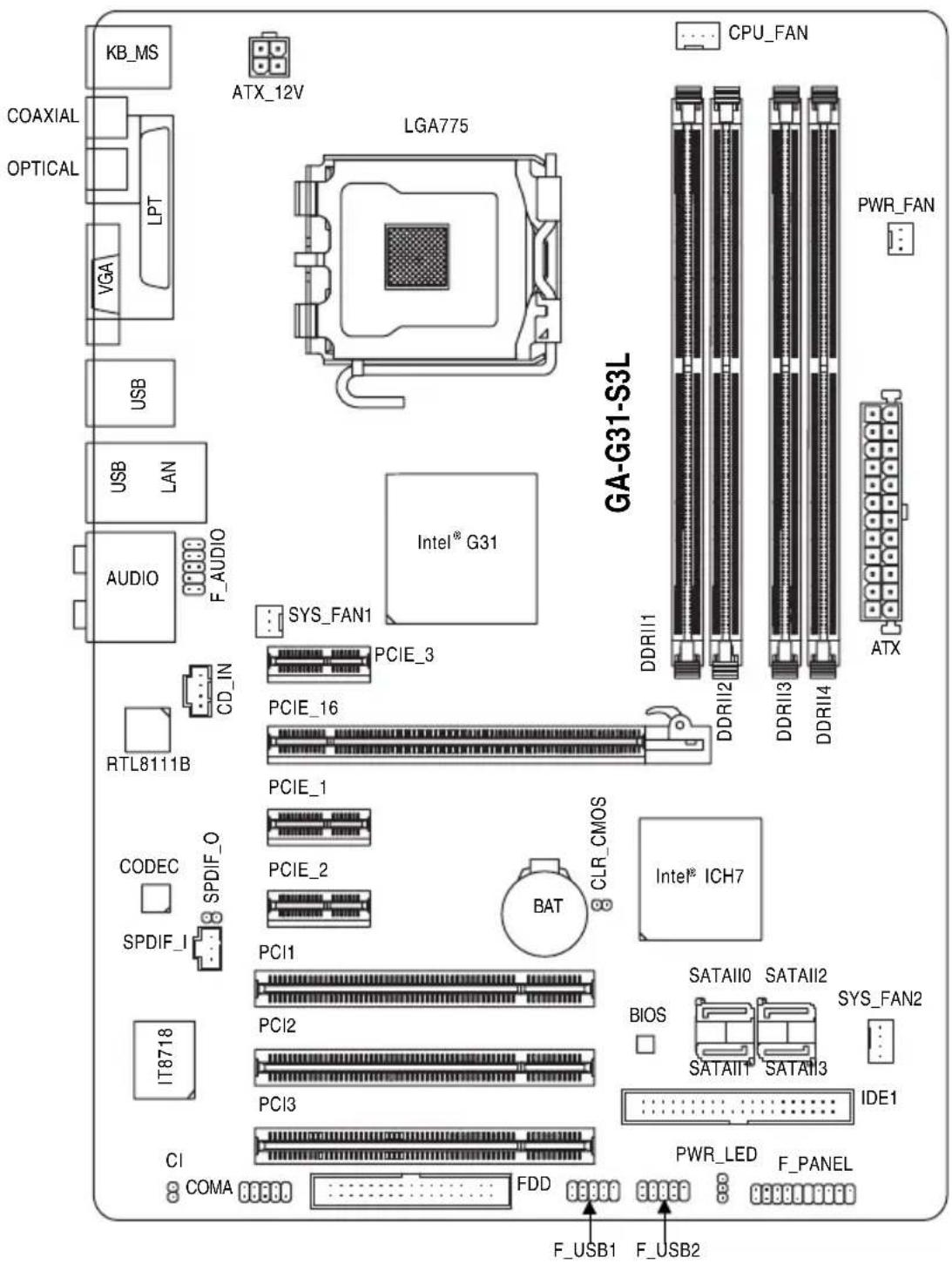

GA-G31-S3L 主機板配置圖

KB_MS COAXIAL OPTICAL VGA LPT USB USB LAN AUDIO CD_IN RTL8111B ATX_12V LGA775 GPU_FAN PWR_FAN GA-G31-S3L Intel® G31 SYS_FAN1 PCIE_3 PCIE_16 PCIE_1 CODEC SPDIF_O SPDIF_I PCI1 PCI2 PCI3 IT8718 CI COMA FDD CPU_FAN DDRII1 DDRII2 DDRII3 DDRII4 ATX CLR_CMOS BAT Intel® ICH7 SATAII0 SATAII2 BIOS SATAII1 SATAII3 IDE1 PWR_LED F_PANEL F_USB1 F_USB2

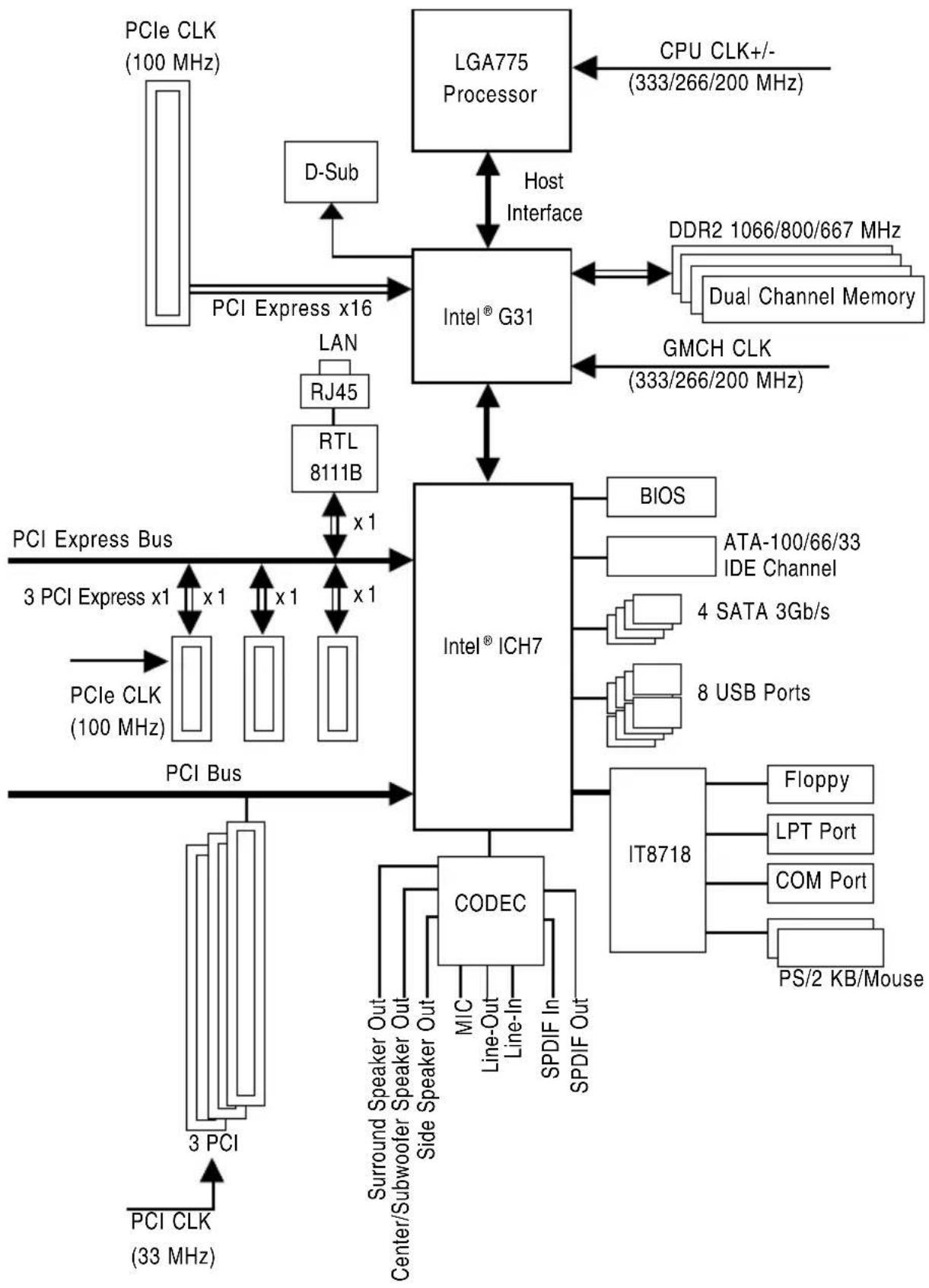

晶片組功能方塊圖

第一章 硬體安裝

1-1 安裝前的注意須知

主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備：

• 安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保固期限的認定標準。
• 要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線自插座中拔除。
  • 安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。
• 拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。

•(CP)取主機板、中央處理器 或記憶體模組時，最好戴上防靜電手環。若無防靜電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。

主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。
- 當您要拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。
- 在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。
- 在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。
請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。
請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。

請勿將電腦主機放置在不平穩處。

請勿將電腦主機放置在溫度過高的環境中。

- 在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。

如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的技術人員。

1-2 產品規格

中央處理器(CPU)◆LQA75 Intel 插槽處理器:® CoreTM2 Extreme 處理器Intel® CoreTM2 Quad 閱電器® CoreTM2 Duo 處理器Intel® Pentium® 處理器極致版/Intel® Pentium® D 處理器Intel® Pentium® 4 閱電器極致版® Pentium® 4 處理器Intel® Celeron® 處理器(請至技嘉網站查詢有關支援的處理器列表)◆L2 CPU 載記憶體取決於
系統匯流排(FSB)◆1383/1066/800 MHz
晶片組◆Inte橋:® G31 高速晶片組◆Inte橋:® ICH7
記憶體◆4個8V DDR2 DIMM 4 GB 槽,最高支援到(註一)◆支援雙通道記憶體技術◆DDR2 1066/800/667 MHz(請至技嘉網站查詢有關支援的記憶體模組列表)
顯示功能◆內建於北橋晶片
音效◆Realtek ALC888 晶片◆HighDefinition Audio◆2支/5.1/7.1 聲道◆S/PDIF/輸入輸出◆支援CD 音源輸入
網路◆RTL8111B (10/100/1000 Mbit)
擴充槽◆1PCI Express x16 插槽◆3PCI Express x1 插槽◆3 個PCI 插槽
儲存裝置介面◆內建於南橋晶片:- 1個IDE插座支援ATA-100/66/33規格,最多可連接2個IDE 裝置- 4個SATA 3Gb/s插座,可連接4個SATA 3Gb/s 裝置◆iTE建T8718 晶片:- 支援1個軟碟機插座,可連接1個軟碟機

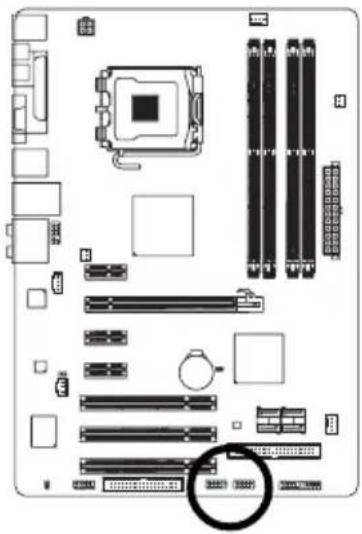

USB◆內建於南橋晶片◆最多支援8個USB 2.0/1.1連接埠(4個在後方面板,4個需經由排線從主機板內USB插座接出)

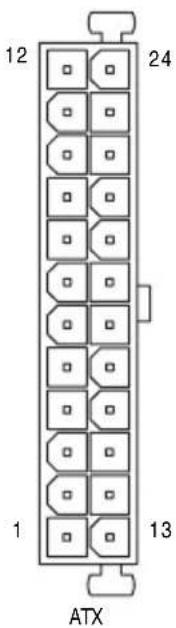

內接插座	◆ 124pin ATX 主電源插座◆ 14pin ATX 12 V 電源插座◆ 1 個軟碟機插座◆ 1IDE 插座◆ 4SATA 3Gb/s 插座◆ 1CPU 風扇插座◆ 2 個系統風扇插座◆ 1 個電源風扇插座◆ 1 個前端控制面板插座◆ 1 個前端音源插座◆ 1 個光碟機音源輸入插座◆ 1SPDIF 輸入插座◆ 1SPDIF 輸出插座◆ 1 個串列埠插座◆ 2USB 2.0/1.1 插座◆ 1 個機殼開啟偵測插座◆ 1 個系統電源指示燈插座
後方面板裝置連接插座	◆ 1PS/2 鍵盤插座◆ 1PS/2 滑鼠插座◆ 1 個並列埠◆ 1Sub 插座◆ 4USB 2.0/1.1 連接埠◆ 1R-45 埠◆ 6(個音源接頭 中央及重低音輸出 後喇叭輸出 側喇叭輸出 音源輸入//音源輸出 麥克風
I/O 控制器 IT8718	內建 晶片
硬體監控	◆ 系統電壓偵測◆ CPU/ 系統溫度偵測◆ CPU/ 系統 電源風扇轉速偵測◆ CPU 過溫警告◆ CPU/ 系統 電源風扇故障警告◆ CPU 智慧風扇控制
BIOS ◆ 18 Mbit flash	個◆ AWARD BIOS◆ PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程式	♦ @BIOS♦ Download Center♦ Q Flash♦ EasyTune (註二♦ Xpress Install♦ Xpress Recovery2♦ Virtual Dual BIOS
附贈軟體	♦ Norton Internet Security (OEM) 版本
作業系統	♦ Microsoft ® Windows® Vista/XP/2000
規格	♦ ATX 30.5 x 21.0 公分 公分

(註PC 4 基於4 GB基本架構，有部份記憶體空間須留作系統用途，故支援記

憶體的系統，實際上顯示之記憶體大小將少於4 GB。

(註EasyTune 可使用的功能會因不同主機板而有所差異。

1-3 安装中央處理器及散熱風扇

在開始安裝中央處理器(CPU)前，請注意以下的訊息：

C P u 項確認所使用的 是在此主機板的支援範圍。 (P u) 填型投嘉網站查詢有關支援的 列表

·C B U 裝 之前，請務必將電源關閉，以免造成毀損。

- CPU CPU CPU 的第一腳位置，若方向錯誤，會無法放入插槽內或是確認 CPU CPU 的凹角位置及插槽上的凸角位置。

- C P在 表面塗抹散熱膏。

- CPU CPU 散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致的毀損。

- C P u依據您的 規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例如：CPU、顯示卡、記憶體、硬碟等來設定。

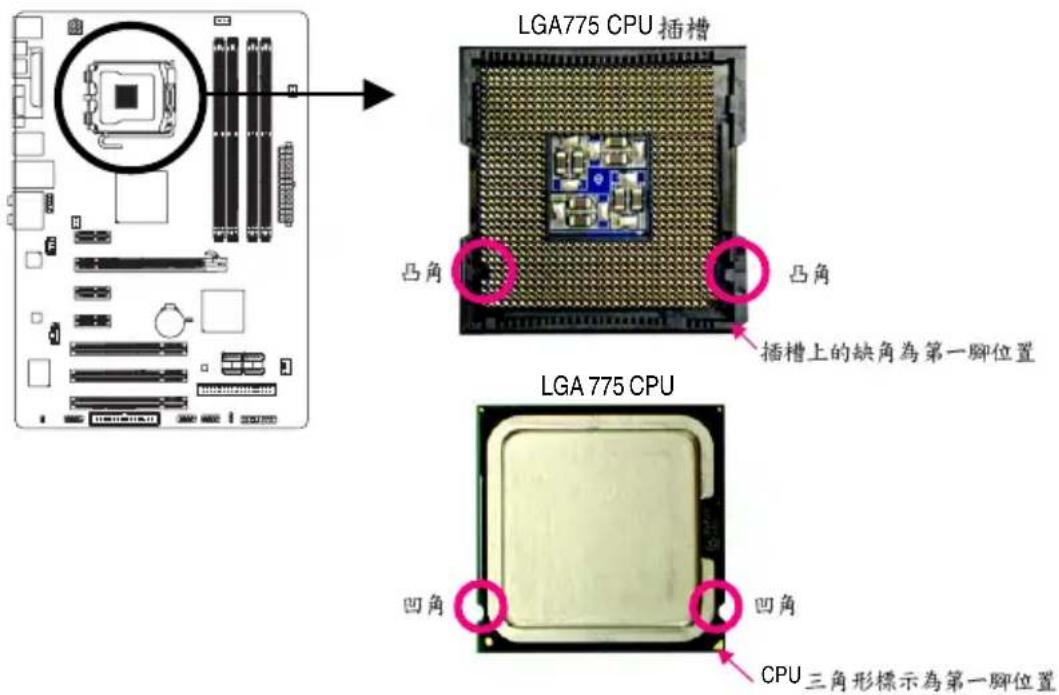

1-3-1 (GAP) 中央處理器

A. CPU CPU 請先確認主機板上的

插槽凸角位置及

的缺角位置。

LGA775 CPU 插槽 凸角 凸角 插槽上的缺角為第一腳位置 LGA 775 CPU 凹角 凹角 CPU 三角形標示為第一腳位置

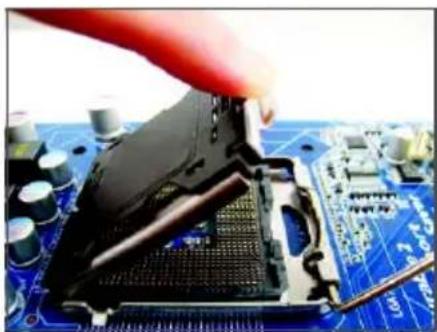

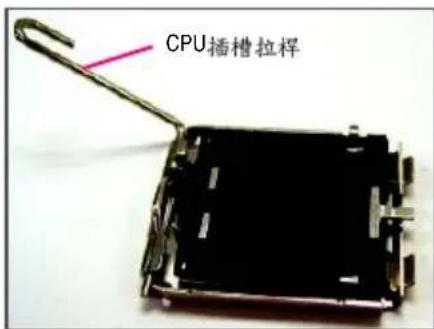

安裝 CPU 舜 CPU 請再次確認電源是關閉的，以避免造成的損壞。

CPU插槽拉桿

步驟一：

將 CPU 插槽拉桿向上完全拉起。

Close-up of a hand holding a black CPU socket on a blue circuit board (no visible text or symbols)

步驟二：

將 CPU 插槽上的金屬上蓋翻起。

(CPJ)觸摸 插槽的接觸點。

Close-up of hands holding a computer processor socket on a blue circuit board (no visible text or symbols)

步驟三：

將 CPU 插槽保護蓋從金屬上蓋移除。

(○)保護 插槽，主機板沒有安裝

CPU 時，請將保護蓋放回金屬上蓋。

Close-up of a CPU socket with two circled regions highlighting the components (no visible text or symbols)

步驟四：

以拇指及食指拿取 CPU GPU 的第

一腳位置( )CPU形標示 對齊 插槽

上的第一腳缺角處(OP)是將 上的

凹角對齊插槽上的凸角)輕輕放入。

Close-up of a CPU socket on a blue circuit board (no visible text or symbols)

步驟五：

確定 CPU 安裝正確後，再將金屬上蓋蓋回，並將插槽拉桿向下壓回扣住。

1-3-2 安装散热風扇

請依下列步驟將 CPU 數熱風壓正確地安裝於

Close-up of a computer motherboard with a CPU socket and surrounding circuit components (no visible text or symbols)

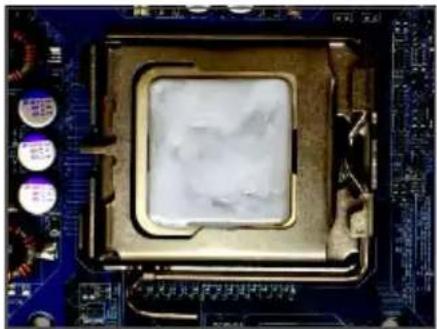

步驟一：

在已安裝完成的 CPU 上均匀塗抹一層適量的散熱膏。

Close-up of a computer motherboard with a black CPU fan and visible traces, no text or symbols present.

步驟三：

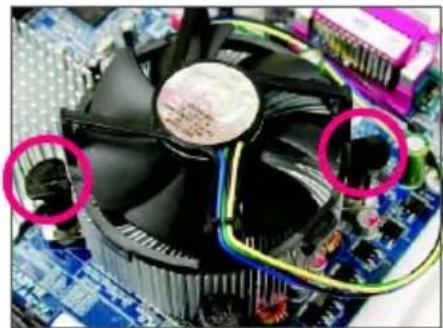

將散熱風扇的四個插銷對準主機板上的四個 CPU 散熱風扇腳座孔位，就定位時請同時將斜對角的兩個插銷用力向下壓。

Close-up of a small electronic component with a metallic body and white base, placed on a blue circuit board (no visible text or symbols)

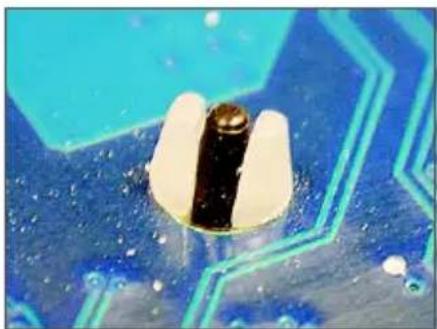

步驟五：

完成安裝後請檢查主機板背面，插銷腳座若如上圖所示，即表示安裝正確。

上。此範例為 ^® 盒裝風扇）

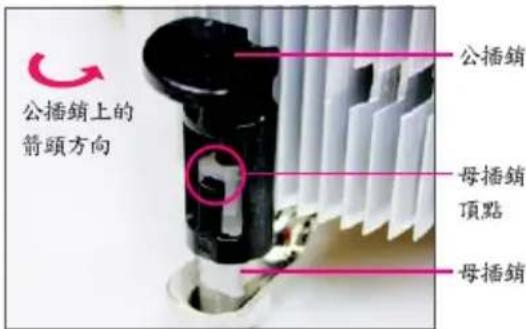

公插銷上的 箭頭方向 公插銷 母插銷 頂點 母插銷

步驟二：

安裝前，請先確認公插銷上的箭頭方向（順著公插銷上的箭頭方向旋轉為移除方向；反之，則為安裝方向）。

Close-up of a mechanical component with a highlighted circular area, placed on a blue circuit board (no visible text or symbols)

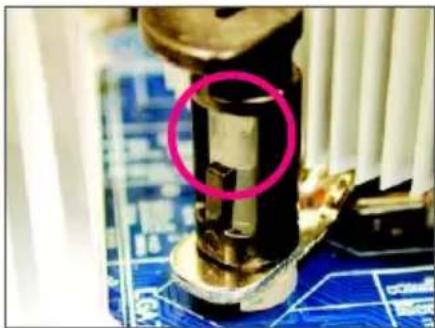

步驟四：

按下插銷後會聽到“喀啦聲，此時請確定公插銷與母插銷頂點緊密結合。 (詳細安裝步驟請參考散熱風扇的使用手冊)

Close-up of a CPU socket terminal on a motherboard with visible traces and components (no readable text or symbols)

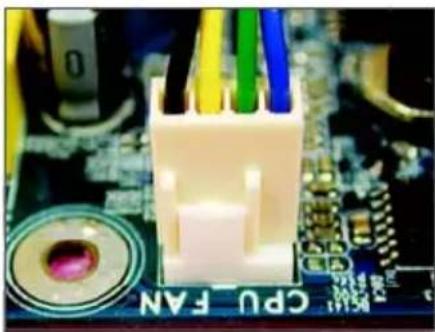

步驟六：

最後將散熱風扇的電源線插入主機板上的 CPU (CPU, FAN) 即完成 CPU 散熱風扇的安裝。

若要將散熱風扇自 CPU CPU 上移除時請小心操作，因為散熱風扇與熱膏或散熱膠帶可能會黏住 CPU CPU 若移除時不當操作可能因此損壞

間的散。

1-4 安裝記憶體模組

在開始安裝記憶體模組前，請注意以下的訊息：

• 請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠牌、速度、顆粒的記憶體模組。

(請至技嘉網站查詢有關支援的記憶體模組列表)

在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。

- 記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立刻更改插入方向。

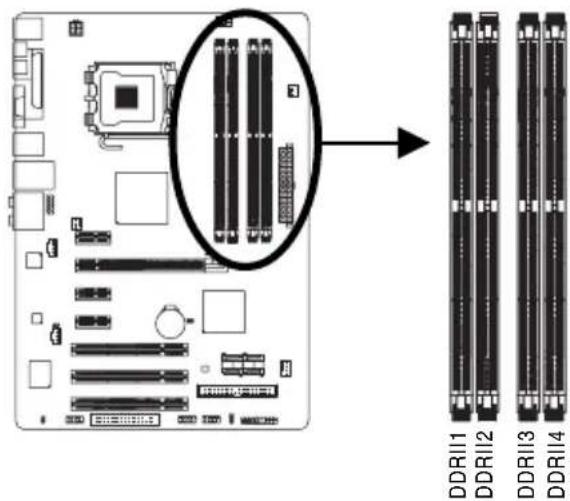

1-4-1 雙通道記憶體技術

此主機板配置 4 DDR2 記憶體模組插槽並支援雙通道記憶體技術 (Dual Channel Technology) BTO 記憶體模組後，會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時，記憶匯流排的頻寬會增加為原來的兩倍。

4 DDR2 (Channel)模組插槽分為兩組通道

，分別包含兩個插槽：

通道0 (Channel 0): DDRII1, DDRII2 (插槽1及插槽2)
通道1 (Channel 1): DDRII3, DDRII4 (插槽3及插槽4)

Diagram showing computer motherboard layout with labeled memory drive units (DDRI11, DDR112, DDR113, DDR114) and a magnified view of the internal structure.

可啟動雙通道記憶體的組合如下表：

	DDRII1	DDRII2	DD	RII3	DDR	I4
2 支記憶體模組	DS/SS--	DS/SS--
	DS/SS---	DS/SS
	--DS/SS	DS/SS--
	--DS/SS	--DS/SS
4 支記憶體模組	SS	SS	SS	SS

(SS DS單面，：雙面，：沒有安裝記憶體

由於晶片組的限制，若要使用雙通道記憶體技術，在安裝記憶體模組時需注意以下說明：

1. DDB2只安裝一支 記憶體模組，無法啟動雙通道記憶體技術。
2. 如果要安裝兩支或四支 DDR2 記憶體模組，建議您使用相同的記憶體模組（即相同容量、廠牌、速度、顆粒），並將其安裝於相同顏色的 DDR2 插槽內，才能發揮雙通道記憶體技術的最佳效能。
3. 由於晶片組規格的限制，為避免系統不開機或記憶體辨識錯誤，請不要將同一通道的兩組記憶體插槽(DDR11 DDR12)皆插滿雙面記憶體。

1-4-2 安裝記憶體模組

安裝記憶體模組前，請再次確認電源是關閉的，以避免造成記憶體的損壞。DDR2與DR DDR不相容，安裝前請確認是否為記憶體模組。

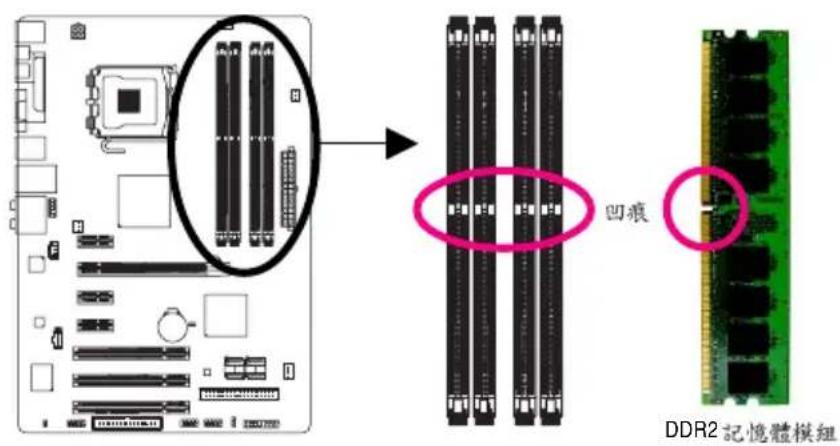

回痕 DDR2 記憶體模組

DDR2 記憶體模組上有一個凹痕，只能以一個方向安裝至記憶體模組插槽內。請依下列步驟將記憶體模組正確地安裝於主機板的記憶體插槽內。

Close-up of hands installing a computer motherboard with visible CPU socket and cooling rack (no text or symbols)

步驟一：

確定好記憶體模組的方向後，扳開記憶體模組插槽兩側的卡榫，將記憶體模組輕放入插槽，雙手按在記憶體模組上邊兩側，以垂直向下平均施力的方式，將記憶體模組向下壓入插槽內。

Close-up of a computer motherboard with red and blue CPU slots, no visible text or symbols

步驟二：

記憶體若確實地壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組，並予以固定。

1-5 安装介面卡

在開始安裝介面卡前，請注意以下的訊息：

• 請確認所使用的介面卡規格是在此主機板的支援範圍，並請詳細閱讀介面卡的使用手冊。
  在安裝介面卡之前，請務必將電源關閉，以免造成毀損。

PCI Express x1 插槽 PCI Express x16 插槽 PCI 插槽

請依下列步驟將介面卡正確地安裝於主機板的介面卡插槽內：

1. 先找到正確規格的介面卡插槽，再移除電腦機殼背面、插槽旁的金屬擋板。
2. 將介面卡對齊插槽，垂直地向下壓入插槽內。
3. 請確定介面卡之金手指已完全插入插槽內。
4. 將介面卡的金屬檔板以螺絲固定於機殼內。
5. 安裝完所有的介面卡後，再將電腦機殼蓋上。
6. BIOS 敏電源，若有必要請至 中設定各介面卡相關的設定。
7. 在作業系統中安裝介面卡所附的驅動程式。

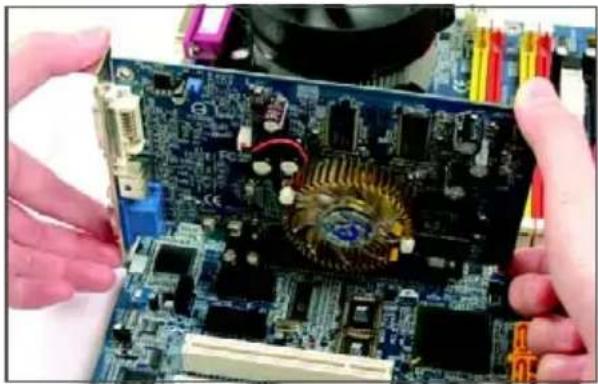

範例：安裝/PCIExpress x16 顯示卡：

Close-up of hands holding a printed circuit board with visible components and a fan (no text or symbols)

- 安裝顯示卡：

將顯示卡小心地插入 PCI Express x16 插槽中，並確認白色卡榫已確實卡住顯示卡。

Close-up of a finger pressing a black plastic component on a computer motherboard (no visible text or symbols)

- 移除顯示卡：

將 PCI Express x16 插槽尾端的白色卡榫向內壓，即可移除顯示卡。

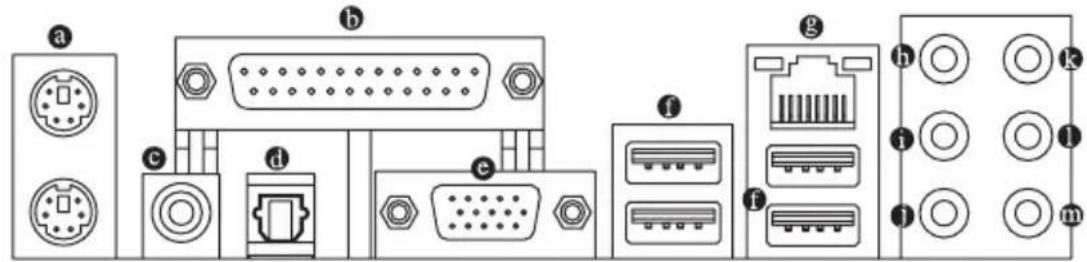

1-6 後方裝置插座介紹

Diagram of electronic device rear panel with labeled ports and connectors

PS/2 键及 滑鼠插座

連接 PS/2 鍵盤及滑鼠至此插座。

在上面的是滑鼠插座(綠色，下面的是鍵盤插座紫色。

⑥ 並列埠插座

也稱為印表機連接埠，可連接印表機、掃描器等週邊設備。

S/PDIF 同軸輸出插座

此插座提供數位音效輸出至具有同軸傳輸功能的音效系統，使用此功能時須確認您的音效系統具有同軸數位輸入插座。

⑥ S/PDIF 光纖輸出插座

此插座提供數位音效輸出至具有光纖傳輸功能的音效系統，使用此功能時須確認您的音效系統具有光纖數位輸入插座。

D-Sub 插座

此插座支援15-pin D-Sub D-Sub，您可以連接支援接頭的螢幕至此插座。

USB 連接埠

此連接埠支援 USB 2.0/1.1 規USB可以連接裝置至此連接埠。例如：鍵盤/USB USB 印表機、隨身碟…等。

網路插座(RJ-45)

此網路插座是超高速乙太網路(Gigabit Ethernet)，提供連線至網際網路，傳輸速率最高每秒可達1 GB (1 Gbps)。網路插座指示燈說明如下：

連線/速度

指示燈 運作指示燈

網路插座

連線/速度指示燈：

燈號狀態	說明
亮橘色燈	傳輸速率 1 Gpbs
亮綠色燈	傳輸速率 100 Mpbs
燈滅	傳輸速率 10 Mpbs

運作指示燈：

燈號狀態	說明
閃爍	傳輸資料中
燈滅	無傳輸資料

- 要移除連接於各插座上的連接線時，請先移除設備端的接頭，再移除連接至主機板端的接頭。

- 移除連接線時，請直接拔出，切勿左右搖晃接頭，以免造成接頭內的線路短路。

① 中央及重低音輸出(橘色)

此插孔在 5.1/7.1 聲道音效輸出模式中，可提供中央及重低音聲道輸出。

① 後喇叭輸出(黑色)

此插孔在 4/5.1/7.1 聲道音效輸出模式中，可提供後置環繞聲道輸出。

① 側喇叭輸出(灰色)

此插孔在7.1聲道音效輸出模式中，可提供中置環繞聲道輸出聲音。

① 音源輸入(藍色)

此插孔預設值為音源輸入孔。外接光碟機、隨身聽及其他音源輸入裝置可以接至此插孔。

① 音源輸出(綠色)

此插孔預設值為音源輸出孔。在使用耳機或2聲道音效輸出時，可以接至此插孔來輸出聲音。在4/5.1/7.1聲道音效輸出模式中，可提供前置主聲道音效輸出。

⑪ 麥克風(粉紅色)

此插孔為麥克風連接孔。麥克風必須接至此插孔。

以上\~音效插孔除了可支援預設值所指定的裝置外，也可以透過軟體來改變插孔定義，支援不同的音效裝置類型，唯獨麥克風仍必須連接至的麥克風插孔才有作用。詳細的軟體設定請參考第五章—「2/4/5.1/7.1 聲道介紹」的說明。

1-7 插座及跳線介紹

1 3 6 2 18 9 5 8 19 17 7 16 10 12

1) ATX_12V	11) F_AUDIO
2) ATX	12) F_PANEL
3) CPU_FAN	13) CD_IN
4) SYS_FAN1	14) SPDIF_I
5) SYS_FAN2	15) SPDIF_O
6) PWR_FAN	16) F_USB1/F_USB2
7) FDD	17) COMA
8) IDE1	18) CLR_CMOS
9) SATAII0/1/2/3	19) CI
10) PWR_LED	20) BAT

連接各種外接硬體設備時，請注意以下的訊息：

請先確認所使用的硬體設備規格與欲連接的插座符合。
- 在安裝各種設備之前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，以免造成設備的毀損。
• 安裝好設備欲開啟電源前，請再次確認設備的接頭與插座已緊密結合。

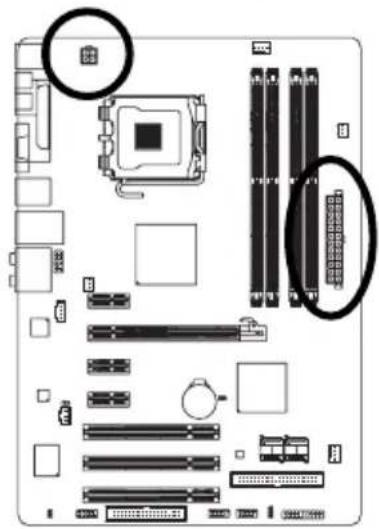

1/2) ATX\_12V / ATX (2x2-pin 12V 電源插座及 2x12-pin 主電源插座)

透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。在插入電源插座前，請先確定電源供應器的電源是關閉的，且所有裝置皆已正確安裝。電源插座有防呆設計，確認正確的方向後插入即可。

12V CPU插座主要是提供 電源，若沒有接上 電源插座，系統將不會啟動。

(4.0因)應擴充需求，建議您使用輸出功率大的電源供應器瓦或以上，以供應足夠的電力需求。若使用電力不足的電源供應器，可能會導致系統不穩或無法開機。

- 2x11電源插座相容於的電源供應器，若您使用的電源供應器為2x12-pin 2x10請將主電源插座上的遮蓋片移除。若電源供應器為pin，則請勿將電源接頭插入遮蓋片的範圍內。

Diagram of a computer motherboard with labeled components and circled annotations highlighting specific areas.

ATX_12V :

接腳	定義
1	接地腳
2	接地腳
3+12V
4+12V

12 24 1 13 ATX

ATX :

接腳	定義	接腳	定義
1 3.3V		13 3.3V
2 3.3V		14 -12V
3	接地腳	15	接地腳
4 +5V		16 PS_	ON(soft On/Off)
5	接地腳	17	接地腳
6 +5V		18	接地腳
7	接地腳	19	接地腳
8 Power Good		20 -5V
9 5V SB(stand by +5V)		21 +5V
10 +12V		22 +5V
11	+12V (僅於2x12-pin的電源接頭時使用)	23 +5V	(僅於2x12-pin的電源接頭時使用)
12 3.3V (僅於2x12-pin的電源接頭時使用)		24	(2x12-pin的電源接頭時使用)

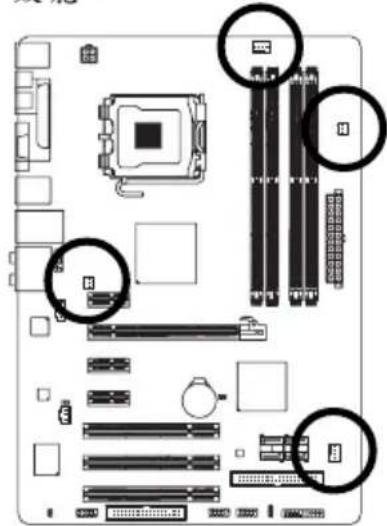

3/4/5/6) CPU\_FAN/SYS\_FAN1/SYS\_FAN2/PWR\_FAN (散热風扇電源插座

散熱風扇的電源插座皆提供 +12V CPU壓FAN SYS_FAN2 4-pin 為，SYS_FAN1 PWR_FAN 3-pin，電源接頭皆有防呆設計，安裝時請注意方向。大部份散熱風扇的電源接頭中紅色線是正極，一定要接到 +12V；黑色線則是接地線。此主機板支援 CPU CPU 控制功能，您須使用具有轉速控制設計的 散熱風扇才能使用此功能。建議您於機殼內加裝系統散熱風扇，以達到最佳的散熱效能。

Diagram of a computer motherboard with labeled components and circled annotations indicating specific areas.

1 1 PWR_FANSYS_FAN

CPU_FAN :

接腳	定義
1	接地腳
2+12V/	速度控制腳
3	轉速偵測腳
4	速度控制腳

SYS_FAN2 :

接腳	定義
1	接地腳
2+12V/	速度控制腳
3	轉速偵測腳
4+5V

SYS_FAN1/PWR_FAN :

接腳	定義
1	接地腳
2+12V
3	轉速偵測腳

- C P U 情務必要接上散熱風扇的電源插座，以避免您的及系統處於過熱的工作環境，若溫度過高可能導致 CPU 燒毀或是系統當機。

這些散熱風扇電源插座並非跳線，請勿放置跳帽在針腳上。

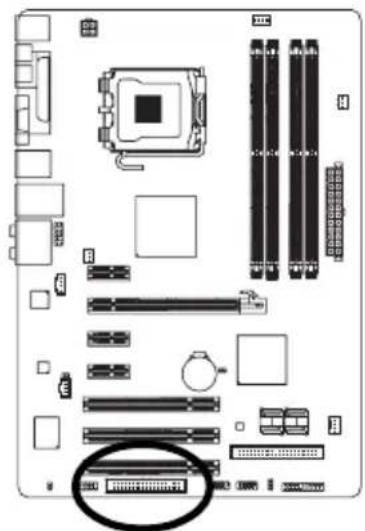

7) FDD ( ) 軟碟機插座

此插座用來連接軟碟機。可連接的軟碟機類型有：360 KB 720 KB 1.2 MB 、1.44 MB 2.88 MB 。連接軟碟機前請先確認插座及排線第一針腳的位置。通常排線會以不同顏色來標示出第一針腳位置。

Diagram of a computer motherboard with labeled components and a highlighted circular component.

33 1 34 2

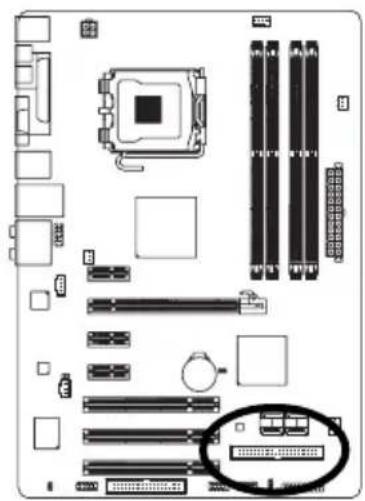

8) IDE1 (IDE) 插座

透過IDE 排除此插座最多可連接兩個 裝置例如：硬碟或光碟機等。連接前請確認插座上防呆缺口的位置。如果連接了兩個IDE 裝置，請記得設定兩個裝置的主從關係(Master/Slave) (IDE) 細設定請參考 裝置廠商所提供的說明。

Diagram of a computer motherboard layout showing CPU socket, RAM slots, and memory card (no text or labels)

2 40 1 39

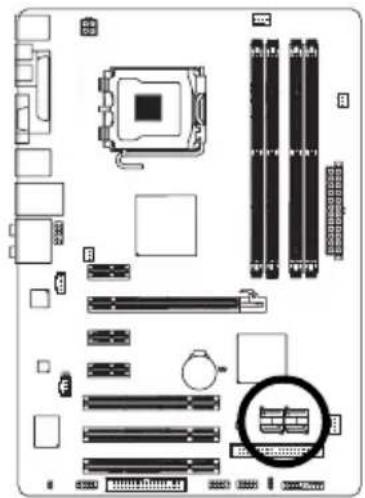

9) SATAII0 / 1 / 2 / 3 (SATA 3Gb/s IQH7)，由 控制

這些 SATA SATA 3Gb/s SATA 1.5Gb/s SATA 室相容於座只能連接一個 SATA 裝置。

規格。一個 插

Diagram of a computer motherboard layout with labeled components and connectors

SATAII0 7 1 SATAII2 7 1 SATAII1 1 7 SATAII3 1 7

接腳	定義
1	接地腳
2	TXP
3	TXN
4	接地腳
5	RXN
6	RXP
7	接地腳

Yellow cable with black connectors, one circled in pink (no text or symbols visible)

請將 SATA 3Gb/s 排線的 L 型接頭連接至 SATA 硬碟。

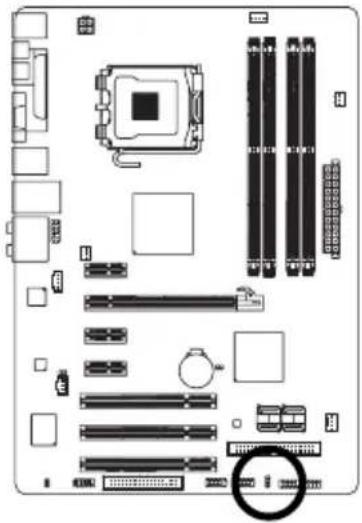

10) PWR\_LED (系統電源指示燈插座

電腦機殼上的系統電源指示燈可以連接至此插座，指示系統目前狀態。當系統正在運作時，指示燈為持續亮著；系統進入待命(S1)模式時，指示燈呈現閃爍；系統進入休眠模式(S3/S4)機時，則為熄滅。

Top-down schematic of a computer motherboard showing CPU socket, RAM slots, and various ports (no text or labels)

接腳	定義
1MPD+
2MPD-
3MPD-

系統狀態	燈號
S0	燈亮
S1	閃爍
S3/S4/S5	燈滅

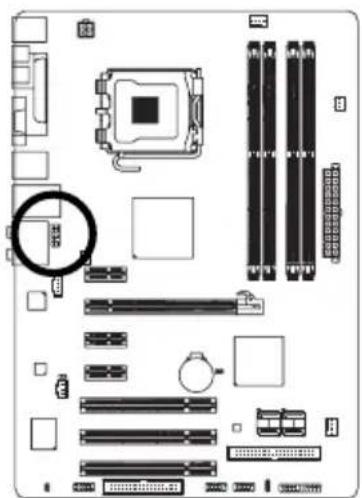

11) F\_AUDIO (前端音源插座

此前端音源插座可以支援 HD (High Definition)。A6'77 轉真及 音效模組。您可以連接機殼前方面板的音效模組至此插座，安裝前請先確認音效模組的接腳定義是否與插座吻合，若安裝不當可能造成設備無法使用甚至損毀。

Exploded view diagram of a computer motherboard showing CPU socket, RAM slots, and various hardware components (no text or labels)

HD 接頭定義：

接腳	定義
1 MIC2_L
2	接地腳
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6	接地腳
7 FAUDIO_JD
8	無接腳
9 LINE2_L
10	接地腳

AC'97 接頭定義：

接腳	定義
1 MIC
2	接地腳
3 MIC	電源
4	無作用
5 Line	Out (R)
6	無作用
7	無作用
8	無接腳
9 Line	Out (L)
10	無作用

- H D A C 97 驗股將方面板的音效輸出預設值為支援 音效模組，若您欲以 音效模組來輸出音效時，請參考第五章—「2/4/5.1/7.1 聲道介紹」的說明。

- 機殼前方面板的音源插座與後方的音源插座會同時發聲。當使用前方面板為 HD 音效模組而欲關閉後方的音源輸出功能時，請參考第五章—「2/4/5.1/7.1 聲道介紹」的說明。

有部份市售機殼的前方音源連接線並非模組化，而各機殼的音源連接線定義或有不同，如何連接請洽機殼製造商。

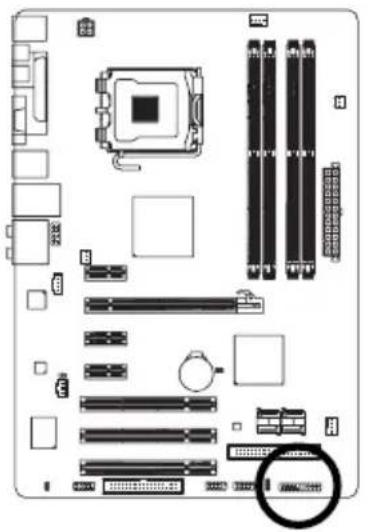

12) F\_PANEL (前端控制面板接脚

電腦機殼前方面板的電源開關、系統重置開關、喇叭及系統運作指示燈等可以接至此接腳，請依據下列的針腳定義連接，連接時請注意針腳的正負(+/-)極。

Diagram of a computer motherboard layout with labeled components and connectors

-MSG (Message/Power/Sleep LED) ()訊息指示燈黃色：

系統狀態	燈號
S0	燈亮
S1	閃爍
S3/S4/S5	燈滅

連接至機殼前方面板的電源指示燈。當系統正在運作時，指示燈為持續亮著；系統進入待命(S1)模式時，指示燈呈現閃爍；系統進入休眠模式(S3/S4)及關機時，則為熄滅。

•PW (Power Switch) ()- 電源開關 紅色 :

連接至電腦機殼前方面板的主電源開關鍵。您可以在 BIOS 組態中設定此按鍵的關機方式(BIOS Power Management Setup —「說明」)。

•SPEAK (Speaker Connector) ()—喇叭接腳 橘色：

連接至電腦機殼前方面板的喇叭。系統會以不同的囉聲來反應目前的開機狀況，通常正常開機時，會有一囉聲；若開機發生異常時，則會有不同長短的囉聲。囉聲所代表的含意，請參考第四章的「故障排除」。

- HD (IDE Hard Disk Active LED) () - 硬碟動作指示燈 藍色 :

連接至電腦機殼前方面板的硬碟動作指示燈。當硬碟有存取動作時指示燈即會亮起。

- RES (Reset Switch) ( ) 系統重置開關 綠色：

連接至電腦機殼前方面板的重置開關(Reset)鍵。在系統當機而無法正常重新開機時，可以按下重置開關鍵來重新啟動系統。

- NC()紫色：

無作用。

電腦機殼的前方控制面板設計會因不同機殼而有不同，主要包括電源開關、系統重置開關、電源指示燈、硬碟動作指示燈、喇叭等，請依機殼上的訊號線連接。

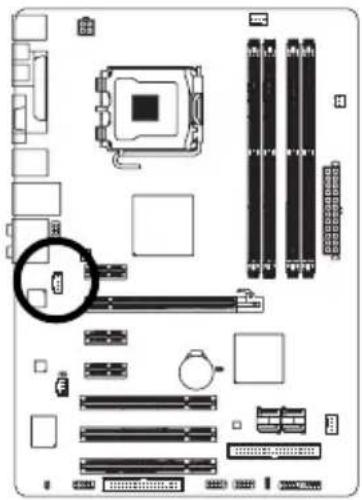

13) CD\_IN (光碟機音源插座

您可以將光碟機所附的音源訊號線連接至此插座。

Top-down schematic of a computer motherboard showing CPU socket, RAM slots, and memory card layout (no text or labels)

接腳	定義
1	左聲道音源輸入
2	接地腳
3	接地腳
4	右聲道音源輸入

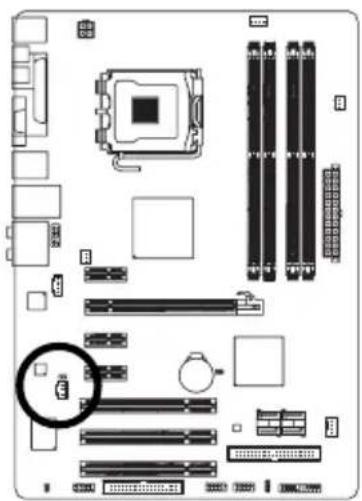

14) SPDIF\_I (S/PDIF) 输入插座

此插座提供輸入 S/PDIF 6/RDIF 號位號的功能，透過輸入音效擴充擋板可以連接具有數位輸出功能的音效系統。音效擴充擋板為選購配件，您可以聯絡當地代理商購買。

Top-down schematic of a computer motherboard showing CPU socket, RAM slots, and memory drive components (no text or labels)

接腳	定義
1	電源
2 SPDIFI
3	接地腳

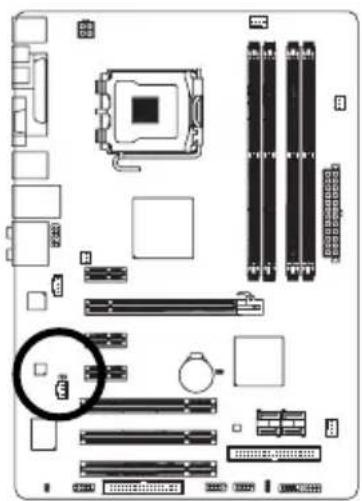

15) SPDIF\_O (S/PDIF 輸出插座

此插座提供輸出 S/PDIF 數位訊號的功能，可連接數位音訊連接線由介面卡提供將數位音源訊號由主機板輸出至特定的顯示卡或音效卡。舉例來說，若要將 HDMI 螢幕連接至顯示卡，有的顯示卡必須透過數位音訊連接線將數位音源訊號由主機板輸出至該顯示卡，以便 HDMI 螢幕在輸出影像的同時亦輸出數位音效。關於如何連接您的數位音訊連接線，請詳細閱讀介面卡的使用手冊。

Exploded view diagram of a computer motherboard showing CPU socket, RAM slots, and memory card (no text or labels)

- - 1

接腳	定義
1 SPD IFO
2	接地腳

16) F\_USB1/F\_USB2 (USB 連接埠擴充插座

此插座支援 USB 2.0/1.1 規格，USB 遊過 擴充擋板，一個插座可以接出兩個連接埠。USB 擴充擋板為選購配件，您可以聯絡當地代理商購買。

Computer motherboard diagram showing CPU socket, RAM slots, and memory card layout (no text or labels)

接腳	定義
1 (5V)	電源
2 (5V)	電源
3 USB	DX-
4 USB	DY-
5 USB	DX+
6 USB	DY+
7	接地腳
8	接地腳
9	無接腳
10	無作用

•2x5-pin 將 IEEE 1394 USB 擴充擋板連接至此 連接埠擴充插座。 •USB 違接 擴充擋板前，請務必將電腦的電源關閉，並且將電源線自插座中拔除，以免造成 USB 擴充擋板的毀損。

17) COMA (串列埠擴充擋板插座

透過串列埠擴充擋板可以接出一組串列埠。串列埠擴充擋板為選購配件，您可以聯絡當地代理商購買。

Diagram of a computer motherboard layout with labeled components and a highlighted circular component.

接腳	定義
1 NDCDA-
2 NSINA
3 NSOUT A
4 NDTRA-
5	接地腳
6 NDSRA-
7 NRTSA-
8 NCTSA-
9 NRIA-
10	無接腳

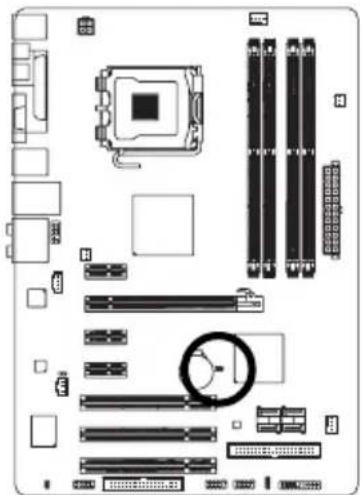

18) CLR\_CMOS (CMOS) 資料功能接腳

利用此接腳可以將主機板的 CMOS (資料例如：日期及設定清除，回到出廠設定值。如果您要使用清除 CMOS 資料時，請使用跳帽將針腳短路數秒鐘，或使用如螺絲起子之類的金屬物同時碰觸兩支針腳數秒鐘。

Exploded view diagram of a computer motherboard showing CPU socket, RAM slots, and memory drive (no text or labels)

開路：一般運作

短路：清除 CMOS 資料

·CMOS

·CMOS

資料前，請務必關閉電腦的電源並拔除電源線。

資料後在啟動電腦之前，請記得移除跳帽，若未移除跳帽就成主機板的損毀。

- BIOS(Load Optimized Defaults) 預設值

定值(BIQS)第二章-「組態設定」的說明。

或自行輸入設

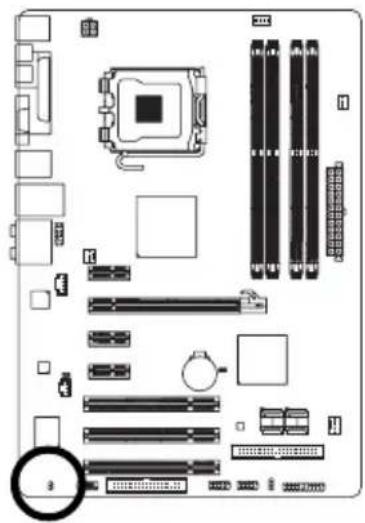

19) Cl ( )電腦機殼被開啟偵測

本主機板提供電腦機殼被開啟偵測功能，若您要使用此功能，需搭配具有此設計的電腦機殼。

Exploded view diagram of a computer motherboard showing CPU socket, RAM slots, and memory components (no text or labels)

8 1

接腳	定義
1	訊號腳
2	接地腳

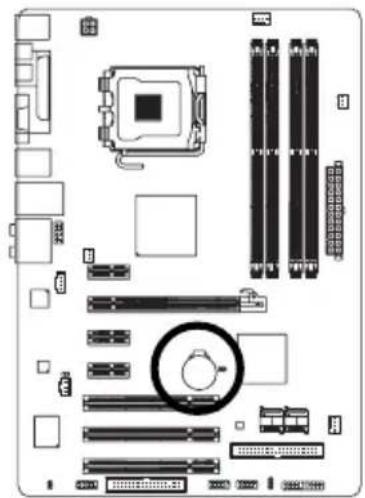

20) BAT (電池

此電池提供電腦系統於關閉電源後仍能記憶 CMOS (BIOS) 如：日期及設定所需的電力，當此電池的電力不足時，會造成 CMOS 的資料錯誤或遺失，因此當電池電力不足時必須更換。

Diagram of a computer motherboard layout with labeled components and connectors

Simple line drawing of a circular object with a plus sign at center (no text or symbols)

您也可以利用拔除電池來清除 CMOS 資料：

1. 請先關閉電腦，並拔除電源線。
   2.(小心地將電池從電池座中取出，等候約一分鐘。或是使用如螺絲起子之類的金屬物碰觸電池座的正負極，造成其短路約五秒鐘)
2. 再將電池裝回。
3. 接上電源線並重新開機。

• 更換電池前，請務必關閉電腦的電源並拔除電源線。
• 更換電池時請更換相同型號的電池，不正確的型號可能引起爆炸的危險。
  若無法自行更換電池或不確定電池型號時，請聯絡購買店家或代理商。
  ·(安裝)電池時，請注意電池上的正負極正極須向上。
• 更換下來的舊電池須依當地法規處理。

第二章 BIOS 組態設定

BIOS (Basic Input and Output System) CMOS輸入輸出系統經由主機板上的晶片，紀錄著系統各項硬體設備的設定參數。主要功能為開機自我測試(POST Power-On Self-Test) BIOS BIOS設定值及載入作業系統等。包含了設定程式，供使用者依照需求自行設定系統參數，使電腦正常工作或執行特定的功能。

記憶 CMOS 資料所需的電力由主機板上的鋰電池供應，因此當系統電源關閉時，這些資料並不會遺失，當下次再開啟電源時，系統便能讀取這些設定資料。

若要進入 BIOS BIOS POST 電除後， 入 BIOS BIOS BIOS 正畫面。如果需要進階的 下 + 鍵即可。

在進行時，按下鍵便可進設定，請在設定程式主畫面按

• Q-Flash BIOS 設定程式內更新 的軟體，讓使用者不需進入作業系統，就可以輕鬆的更新或備份 BIOS。 • @BIOS 是可在 Windows 作業系統內更新 BIOS 的軟體，透過與網際網路的連結，下載及更新最新版本的 BIOS。

欲瞭解 Q-Flash 臧BIOS 的詳細使用方法，請參考第四章—BIOS 更新方法介紹」的說明。

• 更新BIOS有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要任意更新BIOS。如需更新BIOS，請小心的執行，以避免不當的操作而造成系統毀損。
• 開機時系統會出現囁聲，如何判別囁聲所代表的意義，請參考第五章—「疑難排解」的說明。
• B.018 我們不建議您隨意變更 設定程式的設定值，因為可能因此造成系統不穩定或其它不可預期的結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除CMOS設定值資料，將BIOS設定回復至出廠預設值。(清除CMOS設定值，請參考第二章—「Load Optimized Defaults」的說明，或是參考第一章—「電池」或「CLR_CMOS接腳」的說明。

2-1 開機畫面

電源開啟後，會看到如以下的畫面：

A. LOGO 圆面 預設值

GIGABYTE S-series Motherboards Speed Smart Safe :POST Screen :BIOS Setup/Q-Flash :XpressRecovery2 :Boot Menu :Qflash 功能键

B. POST 畫面

Award Modular BIOS v6.00PG, An Energy Star Ally Copyright (C) 1984-2007, Award Software, Inc. Intel G31 BIOS for G31-S3L F2c 主機板型號 BIOS 版本 : BIOS Setup/Q-Flash : XpressRecovery2 : Boot Menu : Qflash 11/14/2007-G31-ICH7-6A89OG0HC-00 功能鍵

功能鍵說明：

POST Screen

按鍵取進POST 38 畫面。若要在一開機時顯示畫面，請參考第頁 Full Screen LOGO Show 選項的說明。

BIOS Setup/Q-Flash

按BIOS BIOS QFlash式主畫面，或透過設定程式進入。

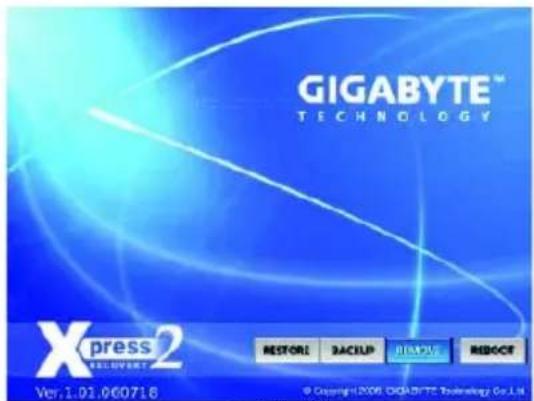

XpressRecovery2

請參考第四章—「Xpress Recovery2 介紹」的說明。若您之前曾使用驅動程式光碟片進入 Xpress Recovery2 程式執行身份資料，之後即可在畫面按鍵進入 Xpress Recovery2 程式。

Boot Menu

Boot Menu BIOS 功能讓您不需進入 設定程式就能設定第一優先開機裝置。使用 ↑ 或 < 2 < Enter選擇數件為第一優先開機的裝置，然後按 鍵確認。按 可以離開此畫面，系統將依此選單所設定的裝置開機。

注意：在此畫面所做的設定只適用於該次開機。重新開機後系統仍會以在 BIOS 設定程式內的開機順序設定為主，或您可以依需求再次至 Boot Menu 設定。

Q-Flash

按鍵讓您不需進入 BIOS 設定程式就能直接進入 Q-Flash。

2-2 BIOS 設定程式主畫面

進入 BIOS 設定程式時，便可看到如下之主畫面。從主畫面中可以讓您選擇各種不同設定選單，您可以用上下左右鍵來選擇要設定的選項，按鍵即可進入子選單。

(BIOS 靶例)版本：

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

Standard CMOS FeaturesAdvanced BIOS FeaturesIntegrated PeripheralsPower Management SetupPnP/PCI ConfigurationsPC Health StatusMB Intelligent Tweaker(M.I.T.)	Load Fail-Safe DefaultsLoad Optimized DefaultsSet Supervisor PasswordSet User PasswordSave & Exit SetupExit Without Saving
ESC: Quit ↑↓→←: Select Item F11: Save CMOS to BIOSF8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Time, Date, Hard Disk Type...

BIOS 設定程式主畫面 設定畫面操作按鍵說明

<↑>、↓、←、→	向上、向下、向左或向右移動光棒以選擇項目
	確定選項設定值或進入子選單
	離開目前畫面,或從主畫面離開 設定程式
	改變設定狀態,或增加欄位中之數值
	改變設定狀態,或減少欄位中之數值
	顯示所有功能鍵的相關說明
	移動游標至目前設定項目的右方輔助說明區塊
	可載入該畫面原先所有項目設定(僅適用於子選單)
	可載入該畫面之最安全預設值(僅適用於子選單)
	可載入該畫面之最佳化預設值(僅適用於子選單)
	進入Q-Flash功能
	顯示系統資訊
	是否儲存設定並離開BIOS設定程式
	儲存CMOS內容為一個設定檔
	載入CMOS預存之設定檔

主畫面的輔助說明：

當您在 BIOS 設定程式主畫面時，畫面最下方會顯示被選取選項的說明。

設定畫面的輔助說明：

當您在子選單時，只要按下鍵，便可顯示該設定畫面的按鍵操作輔助說明視窗(General Help) 跳離輔助說明視窗，只須按鍵即可。另外，在選項的右邊(Item Help)亦會出現與該選項相關的使用說明及注意事項。

若在主畫面或設定畫面中沒有找到您所需要的選項，請在該畫面按 + ，即可出現進階選項。
- 若系統運作不穩定時，請選擇「Load Optimized Defaults」，即可載入出廠的預設值。
• 實際的 BIOS 設定畫面可能會因不同的 BIOS 版本而有差異，本章節的 BIOS 設定程式畫面僅供參考。

< F11>及F12>(功能鍵說明 僅適用於主畫面

▶ F11 Save CMOS to BIOS

此功能提供您將設定好的 BIOS CMOS(Profile) 個 設定檔，最多可設定八組設定檔(Profile 1-8)並可分別命名。請先輸入設定檔名稱 若要清除預設的名稱可按 錯Enter> 即可完成設定。

▶ F12 Load CMOS from BIOS

系統若因運作不穩定而重新載入 BIOS 出廠預設值時，可以使用此功能將預存的 CMOS BIOS 簡載入，即可免去再重新設定的麻煩。請在欲載入的設定檔上按即可載入該設定檔資料。

■ Standard CMOS Features (標準 CMOS 設定)

設定系統日期、時間、軟/RQCT機規格及選擇暫停系統的錯誤類型等。

■ Advanced BIOS Features (進階 BIOS 功能設定)

設定開機磁碟/裝置的優先順序、CPU進階功能及開機顯示裝置選擇等。

■ Integrated Peripherals (整合週邊設定)

設定所有的週邊設備。如IDE、SATA、USB、內建音效及內建網路…等的設定。

■ Power Management Setup (省電功能設定)

設定系統的省電功能運作方式。

■ PnP/PCI Configurations (隨插即用與 PCI 組態設定)

設定 PnP 隨插即用介面以及 PCI 介面的相關參數。

■ PC Health Status (電腦健康狀態)

顯示系統自動偵測到的溫度、電壓及風扇轉速等資訊。

■ MB Intelligent Tweaker(M.I.T.) (頻)率 電壓控制

提供調整 CPU/記憶體時脈、倍頻、電壓的選項。

■ Load Fail-Safe Defaults (载入最安全預設值)

執行此功能可載入 BIOS 的最安全預設值。此設定值較為保守，但可使系統開機時更加穩定。

■ Load Optimized Defaults (载入最佳化預設值)

執行此功能可載入 BIOS 的最佳化預設值。此設定值較能發揮主機板的運作效能。

■ Set Supervisor Password (管理者密碼)

設定一組密碼，以管理開機時進入系統或進入 BIOS 設定程式修改 BIOS 的權限。管理者密碼允許使用者進入 BIOS 設定程式修改 BIOS 設定。

■ Set User Password (使用者密碼)

設定一組密碼，以管理開機時進入系統或進入 BIOS 設定程式的權限。使用者密碼允許使用者進入 BIOS 設定程式但無法修改 BIOS 設定。

■ Save & Exit Setup (儲存設定值並結束設定程式)

儲存已變更之設定值至 CMOS 並離開 BIOS 設定程式。當確認訊息出現後，按 鍵即可離開 BIOS 設定程式並重新開機，以便套用新的設定值，按 鍵亦可執行本功能。

■ Exit Without Saving (結束設定程式但不儲存設定值)

不儲存修改之設定值，保留舊有設定重新開機。按亦可直接執行本功能。

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Standard CMOS Features

Date (mm:dd:yy) Fri, Aug 10 2007Time (hh:mm:ss) 22:31:24IDE Channel 0 Master [None]IDE Channel 0 Slave [None]IDE Channel 2 Master [None]IDE Channel 2 Slave [None]IDE Channel 3 Master [None]IDE Channel 3 Slave [None]Drive A [1.44M, 3.5"]Floppy 3 Mode Support [Disabled]Halt On [All, But Keyboard]Base Memory 640KExtended Memory 510MTotal Memory 512M	Item Help
	Menu Level▶
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General HelpF5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Date (mm:dd:yy) (日期設定)

設定電腦系統的日期，格式為「星期(僅供顯示)/月//日 年」。若要手動調整日期，請移至欲設定的欄位並使用鍵盤上下鍵切換。

Time (hh:mm:ss) (時間設定)

設定電腦系統的時間，格式為「時：分：秒」。例如下午一點顯示為「13:0:0」。若要手動調整時間，請移至欲設定的欄位並使用鍵盤上下鍵切換。

IDE Channel 0 Master/Slave (第一組主要 / 次要 IDE/SATA 設備參數設定)

▶ IDE HDD Auto-Detection

按下鍵可以自動偵測IDE/SATA設備的參數。

▶ IDE Channel 0 Master/Slave

設定 IDE/SATA 設備的參數。有以下三個選項：

• Auto 譲 BIOS 在 POST 過程中自動偵測 IDE/SATA 設備。(預設值)
- None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。
- Manual Access Mode (硬碟使用模式)被設成「CHS」時，使用者可以自行輸入硬碟的各項參數。

Access Mode 硬碟的使用模式。有以下四個選項：Auto（預設值)/CHS/LBA/Large

IDE Channel 2/3 Master/Slave (第二、三組主要 / 次要 IDE/SATA 設備參數設定)

IDE Auto-Detection

按下鍵可以自動偵測 IDE/SATA 設備的參數。

▶ Extended IDE Drive

設定 IDE/SATA 設備的參數。有以下二個選項。

• Auto 譲 BIOS 在 POST 過程中自動偵測 IDE/SATA 設備。(預設值)
- None 如果沒有安裝任何IDE/SATA設備，請選擇「None」，讓系統在開機時不需偵測，如此可以加快開機速度。

Access Mode 硬碟的使用模式。有以下兩個選項：Large/Auto（預設值：Auto）

以下的欄位顯示您所安裝的硬碟的各項參數資訊。(若欲自行填入，請參考標示於硬碟機外殼上的相關參數。)

▶ Capacity 目前安裝的硬碟的大約容量。

▶ Cylinder 設定磁柱的數量。

▶ Head 設定磁頭的數量。

▶ Precomp (Precompensation)償磁區

▶ Landing Zone 磁頭停住的位置。

▶ Sector 磁區的數量。

Drive A (軟碟機種類設定

設定所安裝的軟碟機種類，若沒有安裝軟碟機，請設定為 None。

選項包括：None、360K,5.25"、1.2M,5.25"、720K,3.5"、1.44M,3.5"、2.88M,3.5"。

Floppy 3 Mode Support (支Model)常用之 規格軟碟機

設定所安裝的軟碟機是否為日本常用之3 Mode 規格軟碟機。選項包括：Disabled (預設值)、Drive A (軟碟機 A 安裝的是 3 Mode 規格)。

Halt on (系統暫停選項設定

當開機時，若 POST 偵測到異常，是否要暫停並等候處理？選項包括：

▶ No Errors 不管任何錯誤，均開機。

All Errors 有任何錯誤均暫停等候處理。

All, But Keyboard ( )除了鍵盤以外的任何錯誤均暫停並等候處理。預設值

▶ All, But Diskette 除了軟碟機以外的任何錯誤均暫停並等候處理。

▶ All, But Disk/Key 除了軟碟機、鍵盤以外的任何錯誤均暫停並等候處理

Memory (記憶體容量顯示

顯示由 BIOS POST (Power On Self Test) 自動偵測到的記憶體容量。

Base Memory 傳統記憶體容量。PC 一般會保留 640 KB 容量做為 MS-DOS 作業系統的記憶體使用空間。

▶ Extended Memory 延伸記憶體容量。

▶ Total Memory 安裝於系統上之記憶體總容量。

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Advanced BIOS Features

Hard Disk Boot Priority [Press Enter]First Boot Device [Floppy]Second Boot Device [Hard Disk]Third Boot Device [CDROM]Password Check [Setup]HDD S.M.A.R.T. Capability [Disabled]Limit CPUID Max. to 3 ^18 No-Execute Memory Protect ^19 CPU Enhanced Halt (C1E) ^18 CPU Thermal Monitor 2(TM2) ^18 CPU EIST Function ^19 Virtualization Technology ^19 Full Screen LOGO Show [Enabled]Init Display First [PCI]Onboard VGAOn-Chip Frame Buffer Size	[Disabled][Enabled][Enabled][Enabled][Enable If No Ext PEG][8MB+1~2MB for GTT]	Item Help
		Menu Level▶
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General HelpF5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Hard Disk Boot Priority (選擇開機硬碟)

此選項提供您選擇要從哪一組硬碟設備載入作業系統。

按鍵進入選單後，按<↑>或<↓>鍵選擇欲作為開機的設備，然後按<++>/鍵將其向上移，或<->/鍵將其向下移，以調整順序。按可以離開此功能。

First / Second / Third Boot Device (第一/二/三開機裝置)

系統會依此順序搜尋開機裝置以進行開機，按<↑>或<↓>鍵選擇欲作為開機的設備再按鍵確認。可設定的裝置如下：

▶ Floppy 設定軟碟機為優先開機裝置。
▶ LS120 設定 LS120 磁碟機為優先開機裝置。
▶ Hard Disk 設定硬碟機為優先開機裝置。
CDROM 設定光碟機為優先開機裝置。
ZIP 設定 ZIP 為優先開機裝置。
USB-FDD 設定 USB 軟碟機為優先開機裝置。
USB-ZIP 設定 USB ZIP 磁碟機為優先開機裝置。
USB-CDROM 設定 USB 光碟機為優先開機裝置。
USB-HDD 設定 USB 硬碟機為優先開機裝置。
▶ LAN 設定網路卡為優先開機裝置。
▶ Disabled 關閉此功能。

Password Check (檢查密碼方式)

此選項提供您選擇是否在每次開機時皆需輸入密碼，或僅在進入 BIOS 設定程式時才需輸入密碼。設定完此選項後請至 BIOS 設定程式主畫面的「Set Supervisor/User Password」選項設定密碼。

Setup 僅在進入 BIOS 設定程式時才需輸入密碼。(預設值)

System 無論是開機或進入 BIOS 設定程式均需輸入密碼。

(註)此選項僅開放給有支援此功能之處理器。若需要更多 Intel CPU 獨特技術的詳細資料，請至 Intel 官方網站查詢。

HDD S.M.A.R.T. Capability (硬碟自動監控及回報功能

此選項提供您選擇是否開啟硬碟 S.M.A.R.T. 功能。開啟此選項可讓您的系統在安裝其它廠商的硬體監控軟體時，回報任何硬碟讀寫錯誤並且發出警告。 (Disabled)

Limit CPUID Max. to 3 (CPUID) 極限值 ^註

此選項提供您選擇是否限制處理器標準 CPUID 函数支援的最大值。若您要安裝 Windows® XP Disabled，請將此選項設為；當您欲安裝較舊的作業系統，例如 Windows® NT 4.0 Enabled(Disabled)為。預設值：

No-Execute Memory Protect (Intel® 病毒防護功能) ^註

此選項提供您選擇是否啟動 Intel® Execute Disable Bit 功能。

啟動此選項並搭配支援此技術的系統及軟體可以增強電腦的防護功能，使其免於惡意的緩衝溢位 (buffer overflow) 驗Enabled) 預設值：

CPU Enhanced Halt (C1E) (Intel® C1E 功能 ^注 )

此選項提供您選擇是否啟動 Intel® CPU Enhanced Halt (C1E) (CPU閒置狀態時的節能功能) CPU 動此選項可以讓系統在閒置狀態時，降低時脈及電壓，以減少耗電量。(Enabled)

CPU Thermal Monitor 2 (TM2) (Intel® TM2) 功能 (註)

此選項提供您選擇是否啟動Intel® Thermal Monitor 2 (TM2) (CPU)過溫防護功能。啟動此選項可以在CPU溫度過高時，降低CPU時脈及電壓。(Enabled)

CPU EIST Function (Intel® EIST) 功能 (註)

此選項提供您選擇是否啟動 Enhanced Intel® Speed Step (EIST) 技術。EIST 技術能夠根據 CPU CPU 負荷情況，有效率地調整頻率及核心電壓，以減少耗電量及熱能的產生。(Enabled)

Virtualization Technology (Intel® 虛擬化技術) (註)

此選項提供您選擇是否啟動 Intel® Virtualization Technology (虛擬化技術)。Intel® 虛擬化技術讓您可以在同一平台的獨立資料分割區，執行多個作業系統和應用程式。(Enabled)

Full Screen LOGO Show (顯示開機畫面功能)

此選項提供您選擇是否在一開機時顯示技嘉 Logo。若設為 Disabled，開機畫面將顯示一般的 POST 訊息。(Enabled)

Init Display First (開機顯示選擇)

此選項提供您選擇系統開機時優先從內建顯示功能、PCI顯示卡或PCI Express顯示卡輸出。

PCI 系統會從 PCI 顯示卡輸出。(預設值)

▶ Onboard 系統會從內建顯示功能輸出。

PEG 系統會從 PCI Express 顯示卡輸出。

(註)此選項僅開放給有支援此功能之處理器。若需要更多 Intel CPU 獨特技術的詳細資料，請至 Intel 官方網站查詢。

Onboard VGA (內建顯示功能

此選項提供您選擇是否啟動主機板內建的顯示功能。

▶ Enable If No Ext PEG

僅在無安裝 PCI Express 顯示卡時才會啟動主機板內建顯示功能。預設值

Always Enable

無論有無安裝 PCI Express 顯示卡皆啟動主機板內建顯示功能。若您需要使用雙螢幕輸出功能，請將此選項設為 Always Enable。

On-Chip Frame Buffer Size (選擇顯示記憶體大小

Frame Buffer Size 指的是主機板內建顯示功能所需要的顯示記憶體大小。此部份的顯示記憶體由系統主記憶分享出來。例如像 MS-DOS 作業系統就會使用到這一部份的記憶體來做為顯示之用。選項包括：8MB+1\~2MB for GTT（預設值、1MB+1\~2MB for GTT。

2-5 Integrated Peripherals () 整合週邊設定

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Integrated Peripherals
On-Chip Primary PCI IDE [Enabled] On-Chip SATA Mode [Auto] x PATA IDE Set to Ch.0 Master/Slave SATA Port0/2 Set to Ch.2 Master/Slave SATA Port I/3 Set to Ch.3 Master/Slave USB Controller [Enabled] USB 2.0 Controller [Enabled] USB Keyboard Support [Disabled] USB Mouse Support [Disabled] Legacy USB storage detect [Enabled] Azalia Codec [Auto] Onboard H/W LAN [Enabled] SMART LAN [Press Enter] Onboard LAN Boot ROM [Disabled] Onboard Serial Port 1 [3F8/IRQ4] Onboard Parallel Port [378/IRQ7] Parallel Port Mode [SPP]		Item Help
		Menu Level▶
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

On-Chip Primary PCI IDE (晶片組內建 IDE 控制介面)

此選項提供您選擇是否啟動晶片組內建IDE控制介面。(預設值：Enabled)

On-Chip SATA Mode (內建 SATA) 控制器的組態

此選項提供您選擇晶片組內建的 SATA 控制器組態。

▶ Disabled 關閉 SATA 控制器。

▶ Auto 由 BIOS 自動設定(預設值)。BIOS 偵測系統安裝的 SATA 裝置後，自動設為 Combined 或 Enhanced 模式。系統若自動設為 Combined 模式時，使用者可視需要手動設為 Enhanced 模式。

▶ Combined 所有 SATA 裝置皆以 PATA 模式運作。SATA 裝置將被模擬成 PATA 模式。此模式最多可使用 2 個 IDE 裝置加上 2 個 SATA 裝置。 ▶ Enhanced SATA 裝置以 SATA 模式運作。

Non-Combined SATA 硬碟將被模擬成 PATA 模式且 IDE 控制介面將會被關閉。

PATA IDE Set to (設定內建 IDE 控制介面)

當上述選項被設為 Combined 模式時，此選項才能開放手動設定。

▶ Ch.0 Master/Slave 將內建 IDE 控制介面設為 Ch.0 Master/Slave。(預設值)

▶ Ch.1 Master/Slave 將內建 IDE 控制介面設為 Ch.1 Master/Slave。

▶ Disabled 當 SATA 控制器設為 Non-Combined 模式時，內建 IDE 控制介面將會被關閉。

SATA Port 0/2 Set to (設定內建 SATA 0/2 通道)

此選項會依據「PATA IDE Set to」內的設定變動。當「PATA IDE Set to」設為「Ch. 1 Master/Slave」時，此選項將會被自動設為「Ch. 0 Master/Slave」。

SATA Port 1/3 Set to (設定內建 SATA 1/3 通道)

此選項會依據「PATA IDE Set to」內的設定變動。當「PATA IDE Set to」設為「Ch. 0 Master/Slave」時，此選項將會被自動設為「Ch. 1 Master/Slave」。

USB Controller (MSB) 控制器

此選項提供您選擇是否啟動晶片組內建的USB(Enabled)預設值：

若將此功能關閉，以下的四個選項將無法使用。

USB 2.0 Controller (USB 2.0) 控制器

此選項提供您選擇是否啟動晶片組內建的 USB 2.0 控制 enabled 預設值：

USB Keyboard Support (USB) 規格鍵盤

此選項提供您選擇是否在MS-DOS USB系統下使用鍵盤的功能。(Disabled)

USB Mouse Support (USB) 規格滑鼠

此選項提供您選擇是否在MS-DOSUSB系統下使用滑鼠的功能。(Disabled)

Legacy USB storage detect (USB) 儲存装置

此選項提供您選擇是否在系統 POST USB USB 儲存裝置，例：隨身碟或 USB 機籤籤設值：

Azalia Codec (内建音效功能)

此選項提供您選擇是否開啟主機板內建的音效功能。(預設值：Auto)若您欲安裝其他廠商的音效卡時，請先將此選項設為「Disabled」。

Onboard H/W LAN (內建網路功能)

此選項提供您選擇是否開啟主機板內建的網路功能。(Enabled) 若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。

SMART LAN (網路線偵測功能)

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software SMART LAN Start detecting at Port.... Pair1-2 Status = Open / Length = 0.0m Pair3-6 Status = Open / Length = 0.0m Pair4-5 Status = Open / Length = 0.0m Pair7-8 Status = Open / Length = 0.0m ↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Item Help Menu Level▶

本主機板具備網路線偵測功能，幫助使用者可以在 BIOS 中確認目前網路連接情況是否正常，若線路故障時亦可回報故障位置。請參考以下說明：

無連接網路線

完全沒有連接網路線時，畫面中的四對線路的 Status 显示「Length 且顯示「0.0m」，如上圖所示。

線路正常

當網路線連接至 Gigabit hub 或0/100 Mbps hub，且線路正常的情況下，會出現如下畫面：

Start detecting at Port.... Link Detected --> 100Mbps Cable Length=30m

▶ Link Detected h 显示 傳輸速度
▶ Cable Length 10顯示網路線的大約線長。若線長少於，則顯示「Cable length less than 10M」。

請注意：由於在 MS-DOS 模式100 Mbps 以 的速度運作，除非是在 Windows LAN Boot ROM 是 Gigabit hub 10/100/啟動的情況下，才能以 1000 Mbps 運作。

線路異常

連接至 hub Status 現順常的路的處會顯示為「」，顯示線路出現故障的大約位置。

例：Pair1-2 Status = Short / Length = 1.6m

表示網路線的 Pair 1-2 線路在大約公尺處可能發生故障。

請注意：因為在10/100 Mbps 道境不需使用到 Status Open顯示「」，此為正-length像。 ，所以該線路的部分顯示網路線的大約線長。

Onboard LAN Boot ROM (內建網路開機功能)

此選項提供您選擇是否啟動整合於內建網路晶片中的 Boot ROM。 (預設值：Disabled)

Onboard Serial Port 1 (第一組串列埠)

此選項提供您選擇是否開啟第一組內建串列埠及指定對應串列埠的位址。若設為「Auto」，BIOS將自動指定第一組串列埠位址；若設為Disabled，BIOS將關閉第一組串列埠。選項包括：Auto、3F8/IRQ4（預設值）、2F8/IRQ3、3E8/IRQ4、2E8/IRQ3、Disabled。

Onboard Parallel Port (內建並列埠)

此選項提供您選擇是否開啟內建並列埠及指定對應並列埠的位址。若設為「Disabled」，BIOS將關閉內建並列埠。選項包括：378/IRQ7（預設值）、278/IRQ5、3BC/IRQ7、Disabled。

Parallel Port Mode (並列埠運作模式)

此選項提供您選擇並列埠運作模式。

▶ SPP 使用傳統的並列埠傳輸模式。(預設值)
▶ EPP 使用 EPP (Enhanced Parallel Port) 傳輸模式。
▶ ECP 使用 ECP (Extended Capabilities Port) 傳輸模式。
▶ ECP+EPP 同時支援 EPP ECP 模式。

2-6 Power Management Setup () 省電功能設定

ACPI Suspend Type [S3(STR)] Soft-Off by PWR-BTTN [Instant-Off] PME Event Wake Up [Enabled] Power On by Ring [Enabled] Resume by Alarm [Disabled] x Date (of Month) Alarm Everyday x Time (hh:mm:ss) Alarm 0:0:0 HPET Support [1st] HPET Mode [2nd] Power On By Mouse [Disabled] Power On By Keyboard [Disabled] x KB Power ON Password Enter AC Back Function [Soft-Off]	[Enabled] [32-bit mode]	Item Help
		Menu Level▶
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

ACPI Suspend Type (系統進入休眠的模式)

此選項提供您選擇系統進入休眠時的省電模式。

S1(POS) 設定 ACPI 省電模式為 S1 (POS, Power On Suspend)。 在 S1 模式時，系統處於低耗電的狀態。此狀態下，系統隨時可以很快恢復運作。

▶ S3(STR) 設定 ACPI 省電模式為 S3 (STR, Suspend To RAM)。(預設值) 在 S3 模式時，系統比 S1 模式耗電量更低。當接收到硬體喚醒訊號或事件時，系統可以回復至休眠前的工作狀態。

Soft-Off by PWR-BTTN (關機方式)

此選項提供您選擇在 MS-DOS 系統下，使用電源鍵的關機方式。

▶ Instant-Off 按一下電源鍵即可立即關閉系統電源。(預設值)
▶ Delay 4 Sec. 需按住電源鍵 4 秒後才會關閉電源。若按住時間少於 4 秒，系統會進入暫停模式。

PME Event Wake Up (電源管理事件喚醒功能)

此選項提供您選擇是否允許系統在 ACPI 休眠狀態時，可經由 PCI 或 PCIe 裝置所發出的喚醒/開機訊號恢復運作。請注意：使用此功能時，需使用 +5VSB 電流至少提供 1 安培以上的 ATX 電源供應器（預設值：Enabled）。

Power On by Ring (數據機開機)

此選項提供您選擇是否允許系統在ACPI休眠狀態時，可經由具備喚醒功能的數據機所發出的喚醒/開機訊號恢復運作。(預設值：Enabled)

(註) 此功能僅支援 Windows® Vista® 作業系統。

Resume by Alarm (定時開機

此選項提供您選擇是否允許系統在特定的時間自動開機。(☑sabled)

若啟動定時開機，則可設定以下時間：

Date (of Month) Alarm: Everyday (每天3時轉開機，每個月的第幾天定時開機

Time (hh: mm: ss) Alarm : (0\~23) : (0\~59) : (0\~59) (定時開機時間

請注意：使用定時開機功能時，請避免在作業系統中不正常的關機或中斷總電源。

HPET Support (※)

此選項提供您選擇是否在 Windows® Vista® 作業系統下開啟 High Precision Event Timer (HPET)·(Enable事件計時器的功能。預設值：

HPET Mode (註)

此選項提供您依所安裝的 Windows® Vista® 作業系統選擇 HPET 82bit 使用

Windows® Vista® 作業系統時，請將此選項設為「32-bit mode 64:b使 Windows

Vista® 作業系統時，請將此選項設為「64-bit mode」(32-bit mode)

Power On By Mouse (滑鼠開機功能

此選項提供您選擇是否使用 PS/2 規格的滑鼠來啟動 嘚醒系統。

請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。

▶ Disabled 關閉此功能。(預設值)

▶ Double Click 按兩次 PS/2 滑鼠左鍵開機。

Power On By Keyboard (鍵盤開機功能

此選項提供您選擇是否使用 PS/2 規格的鍵盤來啟動 嘚醒系統。

請注意：使用此功能時，需使用+5VSB電流至少提供1安培以上的ATX電源供應器。

▶ Disabled 關閉此功能。(預設值)

▶ Password 設定使用 1\~5 個字元作為鍵盤密碼來開機。

▶ Keyboard 98 設定使用 Windows 98 鍵盤上的電源鍵來開機。

KB Power ON Password (鍵盤開機功能

當「Power On by Keyboard」設定為「Password」時，需在此選項設定密碼。

在此選項按鍵後，自設1\~5個字元為鍵盤開機密碼再按鍵確認完成設定。當需要使用密碼開機時，輸入密碼再按鍵即可啟動系統。

若要取消密碼，請在此選項按鍵，當請求輸入密碼的訊息出現後，請不要輸入任何密碼並且再按鍵即可取消。

AC Back Function (電源中斷後，電源回復時的系統狀態選擇)

此選項提供您選擇斷電後電源回復時的系統狀態。

▶ Soft-Off 断電後電源回復時，系統維持關機狀態，需按電源鍵才能重新啟動系統。(預設值)

▶ Full-On 斷電後電源回復時，系統將立即被啟動。

▶ Memory 斷電後電源回復時，系統將恢復至斷電前的狀態。

(註 此功能僅支援 Windows ^ Vista ^ 作業系統。

2-7 PnP/PCI Configurations (PCI) 插即用與 組態設定

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software PnP/PCI Configurations
PCI1 IRQ Assignment [Auto]	Item Help
PCI2 IRQ Assignment [Auto]	Menu Level▶
PCI3 IRQ Assignment [Auto]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

PCI1 IRQ Assignment (PCI-RQ) 插槽的 位址

此選項提供您指定對應第一組 PCI 描槽的 位址。

▶ Auto BIOS ()

3,4,5,7,9,10,11,12,14,15

由 自動指定。預設值

指定第一組PCI插槽使用IRQ3、4、5、7、9、

10 11 12 14 15、或。

PCI2 IRQ Assignment (PCIIRQ) 插槽的 位址

此選項提供您指定對應第二組 PCI 插槽的 位址。

▶ Auto BIOS ()

3,4,5,7,9,10,11,12,14,15

由 自動指定。預設值

指定第二組PCI插槽使用IRQ3、4、5、7、9、

10 1.1 12 14 15、或。

PCI3 IRQ Assignment (PCIIRQ) 插槽的 位址

此選項提供您指定對應第三組 PCI 插槽的 位址。

▶ Auto BIOS ()

3,4,5,7,9,10,11,12,14,15

由 自動指定。預設值

指定第三組PCI插槽使用IRQ3、4、5、7、9、

10 11 12 14 15、或。

2-8 PC Health Status ( ) 電腦健康狀態

Reset Case Open Status	[Disabled]	Item Help
Case Opened	No	Menu Level▶
Vcore	1.300V
DDR18V	1.808V
+3.3V	3.424V
+12V	12.175V
Current System Temperature	47 °C
Current CPU Temperature	47 °C
Current CPU FAN Speed 3375 RPM
Current SYSTEM FAN1 Speed	0 RPM
Current SYSTEM FAN2 Speed	0 RPM
Current POWER FAN Speed	0 RPM
CPU Warning Temperature	[Disabled]
CPU FAN Fail Warning	[Disabled]
SYSTEM FAN1 Fail Warning [Disabled]
SYSTEM FAN2 Fail Warning [Disabled]
POWER FAN Fail Warning	[Disabled]
CPU Smart FAN Control	[Enabled]
CPU Smart FAN Mode	[Auto]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Reset Case Open Status (重置機殼狀況

▶ Disabled () 保留之前機殼被開啟狀況的紀錄。預設值
▶ Enabled 清除之前機殼被開啟狀況的紀錄。

Case Opened (機殼被開啟狀況

此欄位顯示主機板上的「Cl針腳」透過機殼上的偵測裝置所偵測到的機殼被開啟狀況。如果電腦機殼未被開啟，此欄位會顯示「No」；如果電腦機殼被開啟過，此欄位則顯示「Yes」。如果您希望清除先前機殼被開啟狀況的紀錄，請將「Reset Case Open Status Enabled」並重新開機即可。

Current Voltage(V) Vcore / DDR18V / +3.3V / +12V (偵測系統電壓

自動偵測系統的電壓。

Current System/CPU Temperature (CPU) 統 溫度

自動偵測系統/CPU的溫度。

Current CPU/SYSTEM/POWER FAN Speed (RPM) (偵測風扇轉速

自動偵測 CPU/系統 電源風扇的轉速。

CPU Warning Temperature (CPU) 溫度警告

此選項提供您選擇設定 CPU 過溫警告的溫度。當溫度超過此選項所設定的數值時，系統將會發出警告聲。CPU Disabled (CPU) 預設值，關閉溫度警告) 60 °C / 140°F 70 °C / 158°F 80 °C / 176°F 90 °C / 194°F。

CPU/SYSTEM/POWER FAN Fail Warning (CPU/系統/電源風扇故障警告功能)

此選項提供您選擇是否啟動風扇故障警告功能。啟動此選項後，當風扇沒有接上或故障的時候，系統將會發出警告聲。此時請檢查風扇的連接或運作狀況。(Disabled)

CPU Smart FAN Control (CPU) 智慧風扇轉速控制

此選項提供您選擇是否啟動 CPU 智慧風扇轉速控制功能。

▶ Disabled CPU 關閉此功能，風扇將以全速運作。
▶ Enabled CPU CPU 此功能，風扇轉速會依溫度而有所不同，並可視個人的需求，在 EasyTune (F) 調整適當的風扇轉速。預設值

CPU Smart FAN Mode (CPU 智慧风扇控制模式

此功能只有在「CPU Smart FAN Control」被啟動的狀態下才能使用。

▶ Auto CPU () 自動偵測您所使用的 風扇並設定成最佳控制方式。預設值
▶ Voltage 3-pin CPU Voltage 的 風扇時請選擇 模式。
PWM 4-pin CPU 您使用 的 風扇時請選擇 模式。

不論是3-pin 4-pin CPU Volta风扇都可以選擇 模式來達到智慧風扇控制功能。不過有些4-pin CPU 風扇並沒有遵循Intel? PWM 風扇設計規範，選擇PWM模式反而無法有效降低風扇的轉速。

2-9 MB Intelligent Tweaker(M.I.T.) (/)頻率 電壓控制

Robust Graphics Booster [Auto] CPU Clock Ratio (10) [18X] CPU Frequency 2.00GHz(200x10) CPU Host Clock Control [Disabled] x CPU Host Frequency (Mhz) 200 PCI Express Frequency (Mhz) [Auto] C.I.A. 2 [Disabled] Performance Enhance [Turbo] System Memory Multiplier (SPD) [Auto] Memory Frequency (Mhz) 800 800 ***** System Voltage Optimized ***** System Voltage Control [Manual] DDR2 OverVoltage Control [Normal] PCI-E OverVoltage Control [Normal] FSB OverVoltage Control [Normal] (G)MCH OverVoltage Control [Normal] CPU Voltage Control [Normal] Normal CPU Vcore 1.38750V	Item Help
	Menu Level▶
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

• 不當的超頻或超電壓可能會造成 CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。（若自行設定錯誤，可能會造成系統不開機，您可以清除 CMOS 設定值資料，讓 BIOS 設定回復至預設值。）
• 當「System Voltage Optimized」呈現紅字閃爍警示狀態時，建議您將「System Voltage Control」選項設為「Auto」，以維持最佳之系統電壓。

Robust Graphics Booster (繪圖加速器功能)

繪圖加速器功能(R.G.B.)可有效提升顯示卡繪圖晶片和顯示記憶體的效能。若將此選項設為「Auto」時，BIOS將依系統配備及設定自動調整。選項包括：Auto (預設值)、Fast、Turbo。

CPU Clock Ratio (CPU) 倍頻調整 (註)

此選項提供您調整 CPU 的倍頻。可調整範圍會依 CPU 種類自動偵測。若您所使用的 CPU 有鎖頻，這個選項將不會顯示。

CPU Frequency (CPU 運作頻率顯示)

此選項顯示目前 CPU 的運作頻率。

CPU Host Clock Control (CPU) 時脈控制

此選項提供您選擇是否開啟 CPU 時脈控制功能。請注意，當您執行系統超頻而造成不開機時，請等候 20 秒讓系統自動重新開機或清除 CMOS 設定值資料，並以安全模式開機。(預設值：Disabled)

(註) 此選項僅開放給有支援此功能的處理器。

CPU Host Frequency (Mhz) (CPU) 外頻調整

此選項提供您調整 CPU CPU 頻 Host Clock Control 「Enabled」時，才能開放設定。

100MHz \~ 700MHz 設定 CPU 外頻，可設定範圍從 100 MHz 到 700 MHz。
如果您要使用 FSB 800 MHz 200 MHz，請將此選項設為。
如果您要使用 FSB 1066 MHz 266 MHz，請將此選項設為。
如果您要使用 FSB 1333 MHz 的處理Hz，請將此選項設為。
強烈建議您依照處理器規格來調整處理器的內頻。

PCI Express Frequency (Mhz) (PCI Express 匝流排時脈調整

此選項提供您調整PCI Express 90MHz的160MHz訂設定範圍從到。若設為Auto，BIOS會自動將PCI Express時脈設為標準的100 MHz。(預設值：Auto)

C.I.A.2 (第二代智慧型 CPU 效能加速器)

C.I.A.2 能讓系統自動調整 CPU 的運算速度，以達到最高的系統效能。C.I.A.2 會自動偵測 CPU 的負載，並隨時調整其速度，增加程式執行時的平順。 請注意：使用此功能而產生的系統穩定性將依據您的系統配備而定。

▶ Disabled 關閉此功能。(預設值)
▶ Cruise 依據 CPU 的負載狀態，自動增加 5% 或 7% 的 CPU 頻率。
Sports 依據 CPU 的負載狀態，自動增加 7% 或 9% 的 CPU 頻率。
▶ Racing 依據 CPU 的負載狀態，自動增加 9% 或 11% 的 CPU 頻率。
▶ Turbo 依據 CPU 的負載狀態，自動增加 15% 或 17% 的 CPU 頻率。
▶ Full Thrust 依據 CPU 的負載狀態，自動增加 17% 或 19% 的 CPU 頻率。

注意事项：

請先確定您的 CPU 可支援的超頻程度，當您的系統產生不穩定狀況時，請降低加速比率，否則可能會使智慧型 CPU 加速功能失效。

Performance Enhance (增進系統效能)

此選項提供三種不同增進系統效能的組合。

▶ Standard 基本效能。
▶ Turbo 良好效能。(預設值)
▶ Extreme 最佳效能。

System Memory Multiplier (SPD) (記憶體倍頻調整)

此選項提供您調整記憶體的倍頻。可調整的範圍依不同 FSB 的 CPU 而有所不同。若設為 Auto，BIOS 將依記憶體 SPD 資料自動設定。(預設值：Auto)

Memory Frequency (Mhz) (記憶體時脈調整

此選項第一個數值為您所安裝的記憶體時脈，第二個數值則依據您所設定的CPU Host Frequency (Mhz)和 System Memory Multiplier 而定。

************************ System Voltage Optimized ************************

System Voltage Control (系統超電壓設定)

此選項提供您選擇是否手動調整系統電壓值。當此選項被設為「Manual」時，以下的超電壓選項將開放為可手動調整。

▶ Auto BIOS 自動設定系統所需的電壓。
▶ Manual 使用者可針對系統電壓進行細部微調。(預設值)

DDR2 OverVoltage Control (記憶體超電壓控制

此選項提供您針對記憶體的電壓進行細部微調。

Normal() 自動提供記憶體所需的電壓。預設值
▶ +0.1V \~ +0.7V 0.1V以每1V 為單位增加記憶體電壓值，調整幅度為至0.7V。

請注意：增加記憶體的電壓有可能會損壞記憶體模組。

PCI-E OverVoltage Control (PCI Express)匯流排超電壓控制

此選項提供您針對 PCI Express 匯流排的電壓進行細部微調。

Normal PCI Express(提供匯流排所需的電壓。預設值
+0.1V +0.3V 0.1V P QI Express單位增加 0.1V 0.3V 匯流排電壓值，調整幅度為

FSB OverVoltage Control (前端匯流排超電壓控制

此選項提供您針對前端匯流排的電壓進行細部微調。

Normal() 自動提供前端匯流排所需的電壓。預設值
+0.1V +0.3V 0.1V 每為單位增加前端匯流排電壓值，調整幅度為 0.1V 0.3V。

(G)MCH OverVoltage Control (北橋晶片超電壓控制

此選項提供您針對北橋晶片的電壓進行細部微調。

Normal() 自動提供北橋晶片所需的電壓。預設值
▶ +0.1V \~ +0.3V 0.1V以每 為單位增加北橋晶片電壓值，調整幅度從 至 0.3V。

CPU Voltage Control (CPU 超電壓控制)

此選項提供您針對 CPU 的電壓進行細部微調。可調整的電壓範圍依不同 CPU 而有所不同。(預設值：Normal，自動提供 CPU 所需的電壓)

請注意：超電壓有可能造成 CPU 的損壞或減少其使用壽命。

Normal CPU Vcore (CPU 正常核心電壓)

顯示 CPU 正常核心電壓值。

2-10 Load Fail-Safe Defaults ( ) 載入最安全預設值

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

在此選項按然後再按 BIOS 鍵，即可載入最安全預設值。如果系統出現不穩定的情況，可嘗試載入最安全預設值。此設定值為最安全、最穩定的 BIOS 設定值。

2-11 Load Optimized Defaults ( ) 載入最佳化預設值

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

    N["ESC: Quit"] --> O["F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS"]
    O --> P["Load Optimized Defaults"]
    P --> Q["↑↓→←: Select Item"]
    Q --> R["F11: Save CMOS to BIOS"]

在此選項按然後再BOS鍵，即可載入出廠預設值。執行此功能可載入BIOS BPS化預設值。此設定值較能發揮主機板的運作效能。在更新或清除CMOS資料後，請務必執行此功能。

2-12 Set Supervisor/User Password (/)設定管理者 使用者密碼

CMOS Setup Utility-Copyright (C) 1984-2007 Award Software

Standard CMOS Features
▶ Advanced BIOS Features
▶ Integrated Peripherals
Power Management Setup
PnP/PCI C Enter Password:
PC Health Status
MB Intelligent Tweaker(M.I.T.)

ESC: Quit

↑↓→←: Select Item

F11: Save CMOS to BIOS

F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS

Change/Set/Disable Password

在此選項按鍵Enter>開始輸入密碼。最多可以輸入個字元，輸入完畢後按鍵，BIOS會要求再輸入一次以確認密碼。

Supervisor (管理者 密碼的用途

當您設定了管理者密碼，而「Advanced BIOS Features Password Check」選項設為「Setup BIOS 當開機後欲進入設定程式修改設定時，就需輸入管理者密碼才能進入。如果該項目設為「System」，那麼不論是開機時或進入 BIOS 設定程式皆需輸入管理者密碼。

User（使用者）密碼的用途

當您設定了使用者密碼，而「Advanced BIOS Features Password Check」選項設為「System」，當一開機時就必需輸入使用者或管理者密碼才能進入開機程序。當您要進入BIOS設定程式時，如果輸入的是使用者密碼，則只能進入BIOS設定程式瀏覽但無法更改設定，必須輸入管理者密碼才允許進入BIOS設定程式中修改設定值。

如果您想取消密碼，只需在原來的選項按後，BIOS要求輸入新密碼時，再按一次鍵，此時會顯示「PASSWORD DISABLED」，即可取消密碼，當下次開機或進入BIOS設定程式時，就不需要再輸入密碼了。

2-13 Save & Exit Setup ()儲存設定值並結束設定程式

在此選項按然後再按 鍵，即可儲存所有設定結果並離開若不想儲存，按或Esc> 鍵即可回到主畫面中。

設定程式。

2-14 Exit Without Saving ( )結束設定程式但不儲存設定值

在此選項按然後再按SBIQS

將不會儲存此次修改的設定，並離開

設定程式。按或Esc>鍵即可回到主畫面中。

第三章 驅動程式安裝

· 安裝驅動程式之前，請先安裝作業系統。

(Windows 以P作業系統

為範例

- 安裝完作業系統後，請將驅動程式光碟片置入光碟機中，自動執行程式會開啟如以下的畫面（若光碟片放入後沒有出現任何畫面，請進入「我的電腦」，開啟光碟機圖示，並執行Run.exe）。

3-1 安裝晶片組驅動程式

"Xpress Install " is now analyzing your computer...99%

放入驅動程式光碟片後，「Xpress Install」會先自動掃描您的系統並列出建議您安裝的驅動程式。請勾選您所需要安裝的項目，按下「Install」鍵來安裝該項驅動程式，或是您可以按下「Xpress Install Xpress Install」將會自動為您安裝所有勾選的驅動程式。

GIGABYTE™ Intel® P35/P31/G31/G33/G35/Q33/Q35/X38 Chipset Utilities CD 安装片相 驱动程式 软體應用程式 驅動程式光纜 資訊 硬體資訊 與我們聯繫 安裝品片前驅動程式 我們連鎖為您的主機器安裝以下所列出的驅動程式。驅動一丁 "Xpress install" 又自動安裝所有驅動程式。 此經被啟回取要安裝的驅動程式，可取消和啟取的驅動程式將不予安裝。 Click the "Xpress install" button to install as selected drivers. Click the "Install" button to install the drivers individually. Xpress install Yahool Toolbar Size 636.1KB Version 10 Yahool Toolbar Utility INF Update Utility Size 25MB Version 8 3 1 1009 This utility installs INF files that inform the operating system how to properly configure the chipset for specific functionality such as PCI-Express or USB Interface. Intel@Graphics Media Accelerator Driver Size 42.7MB Version 6 14 10 4854 Installs drivers for the integrated graphics controller of Intel@chipsets. This is not to be used if the system has a third party graphics card. To Enable HDMI, Make sure the "Microsoft UAA bus driver for High Definition Audio" has been installed film the motherboard driver disk and your operation system has been updated with the latest Service Pack for Windows before installing the graphics card driver. Microsoft UAA Bus driver for High Definition Audio Size 29MB Version 5 10.0 5010 The Microsoft UAA Universal Audio Architecture Bus driver provides support for High Definition Audio (Acalia). This driver is designed to work with the following versions of Windows: Microsoft Windows Server 2022 Microsoft Windows XP Service Pack 1/2 (SP1/SP2) Microsoft Windows 2000 Service Pack 4 (SP4) Realtek HD Audio Driver *Xpress install" 進具「Click and Go」將來用自動安裝驅動程式。您選擇它要的驅動程式。而後接一下「Xpress install」說明，"Xpress install"將會自動執行安裝工作。

•Xpress Install ( ) 安裝驅動程式的過程中，請忽略系統跳出的對話框如：「尋找新增硬體精靈」對話框)，否則可能會影響安裝程序的進行！

•Xpress驅开放式在安裝期間會自動重新開機，在重新開機後「將會繼續安裝其他的驅動程式。

• 驅動程式安裝完成後，請依畫面指示重新開機，您可以繼續安裝其他的附屬應用程式。
• 若需要在 Windows XP 的作業系統使用 USB 2.0 裝置，請安裝 Windows XP Service Pack 1 以上版本。安裝完成之後，若 裝置管理員 通用序列匯流排控制器 "之" 下(仍)顯示問號 ，請將此問號移除 按滑鼠右鍵選擇 解除安裝並重新開機。(USB 2.0 驅動程式

3-2 軟體應用程式

此頁面顯示技嘉科技所開發的工具應用程式及附贈之軟體，您可以在所需要的項目按下「Install」鍵進行安裝。

GIGABYTE™ Intel® P35/P31/G31/G33/G35/Q33/Q35/X38 Chipet utility CO 安装片相 驅動程式 新規應用程式 圖接一下來以下列出的應用程式裝裝。 啟動應用程式 驅動程式數據 資訊 硬體資訊 與我們聯繫 Norton Internet Security(NIS) Size 593.3MB Please install Windows Installer 3.1 before to install NIS in Windows XP SP2 Click to Download Windows Installer 3.1 Norton Internet Security provides essential protection from viruses hackers and privacy threats. It includes: - Norton Antivirus - Norton Personal Firewall - Norton Privacy Control - Norton AntiSpam - Norton Parental Control. Kaspersky Anti-Virus Size 121.5MB Kasperskyandvirus Acrobat Reader Size 15.9MB Utility for viewing or printing Adobe Portable Document Format (PDF) files. GIGABYTE C.O.M. (Corporate Online Manager) Size 9.0MB A web-based system management tool that allows client system hardware information such as CPU and memory and graphics card and much more tobe monitored or controlled via a host. EasyScope Pro Java介紹了Ogabyte及其安全合作伙伴和開發的加熱新組。

3-3 驅動程式光碟資訊

此頁面顯示本光碟片所存放之工具應用程式以及驅動程式的詳細內容。

GIGABYTE 安装晶片組 驅動程式 軟體應用程式 驅動程式光碟 資訊 硬體資訊 與我們聯繫 驅動程式过滤言語 以下資訊顯示了儲存在此驅動程式光碟中的詳細內容。 Chipset Directory Name Description • INFUpdate -Intel晶片組軟鍵安裝公用程式 • MSM -Intel matrix storage driver • VGA -Win2k_XP -Intel圖形複雜加速卡驅動程式 • EnableUSB633g 就USB發星送回SI模式 • XPR2 在Win24環境下解說破壞的控制 • HECI Inter(R) Host Embedded Control Interface Driver. • USB20 在WinIP 64 bit 環境下解說USB盤模號問題。 Audio Directory Name Description • MSHD-SFE High Definition Audio patch file from Microsoft • Realtek Realtek High Definition 音念驅動程式 • RSAc97 Realtek AC 97 音念驅動程式 Network Directory Name Description • R90135 RealTek 8139/8130/8110的LAN驅動程式 • R90111 RealTek 811X 的LAN驅動程式 • R90182 RealTek 8187 的LAN驅動程式 • Marvell Marvell 10100/100 Base LAN驅動程式 • Excel®om Excel®om (ELE) 动態驅動程式 本頁列出了本CCD的收音符驅動程式內容。

3-4 硬體資訊

此頁面顯示此主機板上各個裝置的硬體資訊。

GIGABYTE™ Intel® P35/P31/G31/G33/G35/Q33/Q35/X38 Chipset Utilities CD 安装晶片組 編動程式 軟體應用程式 驅動程式光邊資訊 硬體資訊 與我們聯繫 說明資訊 如下資訊顯示了您的主機板的基礎硬體資訊。 System Info • BIOS Inf:Intel 031 BIOS for 031-03, F1 • CPU Inf:CPU : intel (OenumInfo) • Memory Inf:251.30B KB RAM System • Device Description:Intel® 82801 PCI Bridge - 364E • Device DriverProvider:Microsoft • Device Description:PCI standard ISA bridge • Device DriverProvider:Microsoft • Device Description:PCI standard PCI-to-PCI bridge • Device DriverProvider:Microsoft • Device Description:PCI standard PCI-to-PCI bridge • Device DriverProvider:Microsoft • Device Description:PCI standard host CPU bridge • Device DriverProvider:Microsoft USB • Device Description:Standard Universal PCI to USB Host Controller • Device DriverProvider:Microsoft 本頁列出了本主機器上的所有裝置。

3-5 與我們聯繫

您可以於本使用手冊的最後一頁查詢詳細的台灣總公司或全球技嘉分公司的資訊。

GIGABYTE Intel® P35/P31 /G31/G33/G35/Q33/Q35/X38 Chiptet Utilities CD GIGABYTE Contact Us Contact Us 安装晶片相 驅動程式 軟體應用程式 驅動程式光碟 查訊 硬體查訊 與我們聯繫 SIGA-BYTE TECHNOLOGY CO.,LTD. WD-B-Suo Chang Road/Hain Star Xiao@Bosun Tianmao/ Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Beijing Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Beijing Tianmao/ Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Changdu Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ U.S.A. All B.T. INC. Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ U.K. G.R.Y. TECH. CO., LTD. Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) SUNHUA TECHNOLOGY (NANJIA) (NANJIA) Tel: [phone] (Takai) [phone] (Tech.) Fax: [phone] (Takai) [phone] (Tech.) China (Office) Shanghai Tianmao/ Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tianmao/ Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tianmao/ Tel: [phone] Fax: [phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tianmao/ Tel: [phone] Fax：[phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tianmao/ Tel: [phone] Fax：[phone] http://www.gigabyte.com.cn/ China (Office) Shanghai Tianmao/ Tel: +96, 1111111111111111111111111111111111111111111111111111111111111111111111

第四章 獨特功能介紹

4-1 Xpress Recovery2 介紹

Xpress RECOVERY

Xpress Recovery2 提供快速地系統資料壓縮備份及還原功能，支援的檔案系統格式有 NTFS FAT32 FAT16 ，可針對 PATA SATA 硬碟進行備份及還原。

安裝前注意事項：

•Xpress Recovery2 *需依序掃描確認實體位置第一顆的硬碟含有作業系統，才能執行備份及還原功能，因此請將作業系統安裝於實體位置第一顆的硬碟內。

•Xpress Recovery2 會將備份資料置於硬碟的最後空間，所以使用者需事先保留足夠之未配置空間。(建議GB留以上，實際情況則需視系統實際資料量大小而定。)

• Xpress您Recover2成作業系統及所需驅動程式後，立即作備份。

- 系統的資料量及硬碟讀取速度將會影響備份與還原的速度。

· 備份所需時間通常比還原所需時間長，此乃正常現象。

系統需求：

- Intel ^® x86 平台

•64至MB 記憶體

- VESA 標準的顯示卡

- Windows ^® 2000 SP3(含Windows版本； ^® XP SP1(含以上版本。

- Xpress Recovery 與 Xpress Recovery2 為不同程式，如使用 Xpress Recovery 備份的資料，無法使用 Xpress Recovery2 進行還原。

- USB 前不支援 硬碟。

·RAID/AHGI援 模式。

(*) 實體位置第一顆硬碟係指依以下掃描順序 PATA IDE1/IDE2...，SATA port0/port1/port2...，來定義實際已安裝多顆硬碟之相對位置。例如：已在 PATA IDE1 及 SATA port0 連接硬碟，則第一顆硬體係指連接於 PATA IDE1 的硬碟；又如在 SATA port0 及 SATA port1 連接硬碟，則第一顆硬碟係指連接於 SATA port0 的硬碟。

安裝及設定 Xpress Recovery2 :

(Windows X作業系統

為範例

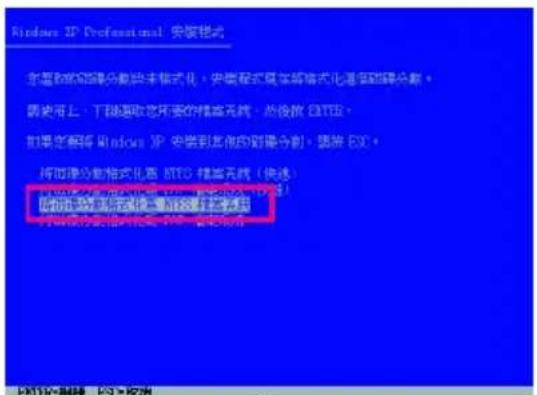

A. Windows系统

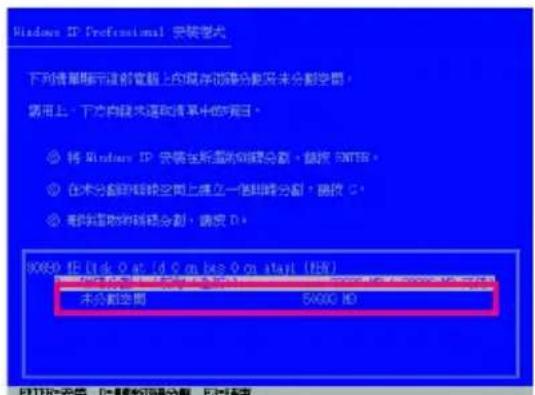

XP 及硬碟分割

1. BIOS Advanced BIOS Features CD-ROM 選項內設定由離開。

開機，儲存設定值並

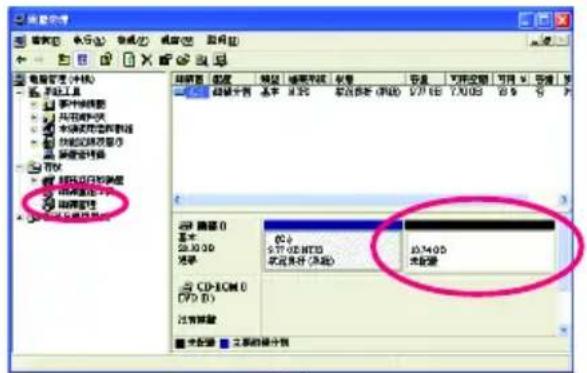

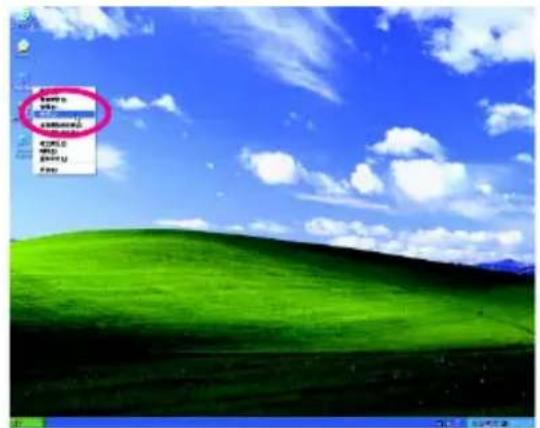

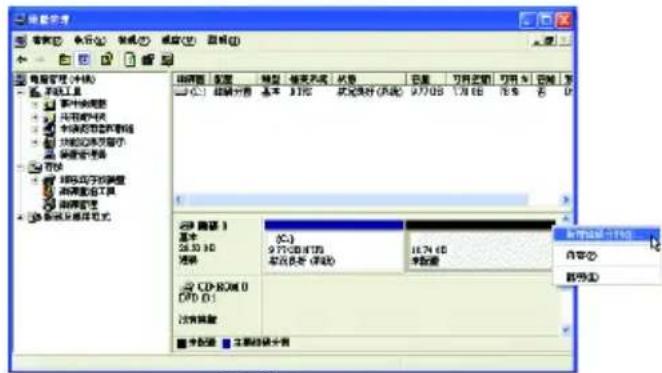

1. (規劃Xpress Recovery2，需保留一個未分割 未配置 空間供

使用，

建議該空間至少為 10 GB 球(2)，實際情況則視系統實際資料量大小而定。圖

Windows 3D Professional 安装模式 下列禁用驱动的电脑上的程序可移分到及未分配容量。 请用上、下向或未选取该等中的项目。 ● 带 Windows 3D 安装在所指定的程序分割，请按 ENTER。 ● 在未分配的程序空间上建立一個程序分割，修改 C。 ● 隐藏的程序分割，修改 D。 [0] 3D Link 2 at [1, 2] or bus 2 on start [删除] 子分配范围: 80% 65 [REDACT] 安装 C:\启动程序分割 F:\超度

圖1

Windows XP Professional 安装模式 下列禁用程序请查看电脑上的磁盘功能分区及未分配空间。 请用上、下片内提供或取消该单元的项目。 ● 将 Windows XP 安装在所需的功能分区，继续 ENTER。 ● 在未分配时网络空间上建立一個网络分区，激活 C。 ● 都存地址的网络分区，激活 D。 B0650 IP (bit 0 at [4.0 m bps 0 m at jtl [F8]) 未分配空间 5x900 KB E:\TES\安装 D:\刷新功能分区 F:\结束

圖2

3. N取格式3化為

檔案系統為例，開始進行作業系統安裝圖

Windows 3D Professional 安装模式 内置数据的磁盘分隔符未格式化、安装程式复杂等格式化逻辑配置器分数。 请可选下“下面”选项卡中所设定的磁盘无线、热投放 CBITA。 如果它解释 Windows 3D 安装到其他的时钟分割、增强 ESC。 将磁盘分隔符格式化及 BIOS 程序无线（快速） 使用此计算机或系统中硬盘空间的磁盘文件（如 Windows 3D）。 提供磁盘分隔符格式化及 BIOS 程序文件 不支持该计算机或系统中硬盘空间的磁盘文件。

圖 3

4.(4)業系統安裝完成後，可在桌面「我的電腦」按右鍵選擇「管理」圖，進入「磁碟管理」確認磁碟的配置狀況，未配置空間以黑色區塊顯示，此區域即為Xpress Recovery2 可存設備份資料的空間，如未配置空間太小則無法執行Recovery2(圖)。

开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始 开始

图 4

电源管理 常规 操作 帮助 电源管理 (中转) 驱动工具 系列 本地磁盘 用磁盘驱动 未连接驱动器 功能驱动器 驱动控制器 软件 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 软件已初始化 起始值: 10.7400 28.30.00 67.00 NTDD 20.00.00 (添加) 0.00.00 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0.00.00 (添加) 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100

圖 5

1. 如果在安裝作業系統時，未做好磁碟分割的規劃配置，您也可以在「磁碟管理」中，對除了作業系統磁碟外的磁碟分割區進行再次分割配置(67)、，但「磁碟管理」中，若顯示只有該作業系統磁碟一個磁碟分割區，則無法進行磁碟空間再次分割配置，也無法進行 Xpress Recovery2，此時請重新安裝作業系統及規劃分割硬碟。

电源管理 常规(C) 表示(V) 软件(T) 硬件(M) 电源管理 (中轴) 不动工具 第中轴的配置 用内存中的内存 全部内存和内存的存储 快捷的内存管理器 配置文件夹 可动 组件或子项的配置 组件或子项的存储 组件或子项的组件 组件或子项的组件 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 帮助 基本 1760 状态良好 (不选) 9.77.08 1.76.16 75% 无 0% 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 基本 1760 CD-ROM (D) [FD] (E) 注释数据 □ 同击“网络”按钮 基本 28.50 KB 连接 C: 9.77CD-ROM (D) 库位名称 (网络) 14.74 KB 字段数 □ 中数据 □ 主要的统计表

圖6

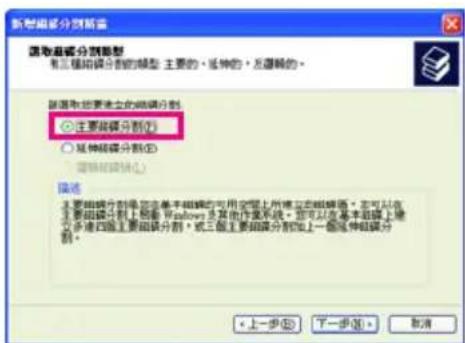

新型编辑分割所需 选取最组成部分类型 有三种编辑分割的模型：主要的•延伸的•反逻辑的。 要选取更完整的编辑分割 ○ 主要编辑分割(1) ○ 延伸编辑分割(2) 逻辑编辑(3) 描述 ● ①主要编辑分割是您完全不明确的可用文稿上所确定在编辑器。您可以在 主要编辑分割上删除 Windows 及其它作废系统。您可以在基本编辑上绝 过多选四组主要编辑分割，或三组主要编辑分割加上一個延伸编辑分 割。

圖 7

須選擇「主要磁碟分割」方式，才能保留未配置空間供Xpress Recovery2使用。

B. Xpress Recovery2 程式

1. XpressRecovery2 "Press 功能，需由驅動程式光碟片開機，當畫面出現 any key to startup XpressRecovery2" (圖8)，按任意鍵進入 Xpress Recovery2 程式。

Boot from CD/DVD: Press any key to startup XpressRecovery2.....

圖 8

1. Xpress Recovery2 Xpress Recovery功能後， 後可以在 BIOS 進行 POST 時按鍵來執行此功能。(圖 9)

會常駐於硬碟中，之

Award Modular BIOS v6.00PG, An Energy Star Ally Copyright (C) 1984-2007, Award Software, Inc. Intel G31 BIOS for G31-S3L F2c : BIOS Setup/Q-Flash : XpressRecovery2 : Boot Menu : Qflash 11/14/2007-G31-ICH7-6A89OGOHC-00

圖 9

C. Xpress Recovery2 (Backup) 功能

1. BACKUP (10)」開始進行資料備份。圖
2. Xpress Recovery2 Windows第一顆硬碟做為目標硬碟，同時偵測此硬碟是否有作業系統，若有則開始進行備份。(圖1)

GIGABYTE TECHNOLOGY Xpress2 RECOVER Ver.1.01.060718 TAX531 RECOFT © Copyright © 2008. QIGABYTE Technology Co., Ltd.

圖 10 11

GIGABYTE™ TECHNOLOGY BACKUP NOW... NEW ARRUGS SOFTWARE, SPRINGEAST, CLASSIC LOGISTICS & SYSTEMS

圖

1. 備份完成後，可由「磁碟管理」畫面確認磁碟空間配置。

电源管理器 电源文件(F) 驱动器 控制面板 电源类型 容量 地址 安装位置 扩展 日期 当前设置 可用 帮助 电源工作台 电源名称 电源地址 默认值 210.45 2.615 18.9 5 电源状态 电源地址 默认值 210.45 2.615 18.9 5 电源配置 电源类型 电源地址 默认值 210.45 2.615 18.9 5 电源配置(1): 电源地址: 210.45 电源配置(2): 电源地址: 210.45 电源配置(3): 电源地址: 210.45 电源配置(4): 电源地址: 210.45 电源配置(5): 电源地址: 210.45 电源配置(6): 电源地址: 210.45 电源配置(7): 电源地址: 210.45 电源配置(8): 电源地址: 210.45 电源配置(9): 电源地址: 210.45 电源配置(10): 电源地址: 210.45 电源配置(11): 电源地址: 210.45 电源配置(12): 电源地址: 210.45 电源配置(13): 电源地址: 210.45 电源配置(14): 电源地址: 210.45 电源配置(15): 电源地址: 210.45 电源配置(16): 电源地址: 210.45 电源配置(17): 电源地址: 210.45 电源配置(18): 电源地址: 210.45 电源配置(19): 电源地址: 210.45 电源配置(20): 电源地址: 210.45 电源配置(21): 电源地址: 210.45 电源配置(22): 电源地址: 210.45 电源配置(23): 电源地址: 210.45 电源配置(24): 电源地址: 210.45 电源配置(25): 电源地址: 210.45 电源配置(26): 电源地址: 210.45 电源配置(27): 电源地址: 210.45 电源配置(28): 电源地址: 210.45 电源配置(29): 电源地址: 210.45 电源配置(30): 电源地址: 210.45 电源配置(31): 电源地址: 210.45 电源配置(32): 电源地址: 210.45 电源配置(33): 电源地址: 210.45 电源配置(34): 电源地址: 210.45 电源配置(35): 电源地址: 210.45 电源配置(36): 电源地址: 210.45 电源配置(37): 电源地址: 210.45 电源配置(38): 电源地址: 210.45 电源配置(39): 电源地址: 210.45 电源配置(40): 电源地址: 210.45 电源配置(41): 电源地址: 210.45 电源配置(42): 电源地址: 210.45 电源配置(43): 电源地址: 210.45 电源配置(44): 电源地址: 210.45 电源配置(45): 电源地址: 210.45 电源配置(46): 电源地址: 210.45 电源配置(47): 电源地址: 210.45 电源配置(48): 电源地址: 210.45 电源配置(49): 电源地址: 210.45 电源配置(50): 电源地址: 210.45 电源配置(51): 电源地址: 210.45 电源配置(52): 电源地址: 210.45 电源配置(53): 电源地址: 210.45 电源配置(54): 电源地址: 210.45 电源配置(55): 电源地址: 210.45 电源配置(56): 电源地址: 210.45 电源配置(57): 电源地址: 210.45 电源配置(58): 电源地址: 210.45 电源配置(59): 电源地址: 210.45 电源配置(60): 电源地址: 210.45 电源配置(61): 电源地址: 210.45 电源配置(62): 电源地址: 210.45 电源配置(63): 电源地址: 210.45 电源配置(64): 电源地址: 210.45 电源配置(65): 电源地址: 210.45 电源配置(66): 电源地址: 210.45 电源配置(67): 电源地址: 210.45 电源配置(68): 电源地址: 210.45 电源配置(69): 电源地址: 210.45 电源配置(70): 电源地址: 210.45 源文件夹: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹类型: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹范围: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹授权: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹权限: 源文件夹限制:

圖 12

Xpress Recovery2 備份自動產生的分割區，用以儲存備份映像檔。

D. Xpress Recovery2 (Restore) 功能

當系統損毀時，選擇「RESTORE」進行系統資料回復，如之前無備份資料，則不會出現此選項。(郵 14)

GIGABYTE™ TECHNOLOGY Xpress2 EXCLUSIVE Ver.1.01.060718 BEET COIL BACKUP REMOVE REBOCY © Copyright 2005 GIGABYTE Technology Co., Ltd.

圖 13 14

GIGABYTE™ TECHNOLOGY RESTORE NOW... The Google of Power Specificities - Auto Capital WINSAC-CTWBS

圖

E. Xpress Recovery2 (Remove) 功能

1. 若想移除 Xpress Recovery2 備份，請選擇「REMOVE」移除資料備份。(圖 15)
2. 移除完成後，「磁碟管理」畫面顯示磁碟備份映像檔已不存在，磁碟空間已被釋放出。(16)

GIGABYTE™ TECHNOLOGY Xpress2 RECEIVED Ver.1.01.060718 RESTORE BACKUP RECEIVED RECOFT © Copyright 1998 GIGABYTE TECHNOLOGY CO.,LTD.

圖 15 16

电源管理 文件(F) 表示(V) 软件(T) 编辑(E) 查看(V) 帮助(H) 电源管理 (计划) 驱动工具 驱动电路板 网络驱动开关 网络驱动程序的配置 网络驱动程序的设置 网络驱动程序的执行 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动程序的监控 网络驱动操作 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动操作 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动程序 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作 网络驱动操作系统 网络驱动操作系统1.0.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100.101.102.103.104.105.106.107.108.109.110.111.112.113.114.115.116.117.118.119.120.121.122.123.124.125.126.127.128.129.130.131.132.133.134.135.136.137.138.139.140.141.142.143.144.145.146.147.148.149.150.151.152.153.154.155.156.157.158.159.160

图

F. Xpress Recovery2 程式。

選擇「REBOOT」結束程式。

GIGABYTE TECHNOLOGY Xpress2 RECOVERY Ver.1.01.060718 RESTORE BACKUP REMOVE INSERT © Copyright ©2008 DIGABYTE Technology Co., Ltd.

圖 17

4-2 BIOS 更新方法介紹

技嘉主機板提供您兩種獨特的 BIOS 复-Flash法：種方法，不需進入 DOS BIDS 即可輕鬆的進行^TM 及 @BIOS ^TM 。您可選擇其中一更新。

例如 DOS Windows可以輕鬆更新 BIOS BIOS為它就在

何謂 Q-Flash™ ?

Q-Flash 是 iOS 固 簡單的

儲存備份 BIOS BIOS 您要更新

^® 就能使用 Q-Flash Q-Flash

選單中。

管理工具，讓您輕易省時地更新或 時不需進入任何作業系統， 亦不需要操作任何複雜的步驟就

何謂 @BIOS™ ?

@BIOS Windows

過 @BIOS 與距離最近的

^® 視窗模式下就能進行更新 BIOS。透伺服器連結，下載最新版本的

BIOS BIOS，以更新主機板上的

4-2-1 QFlash使用IOS 更新

A. BIOS始更新 之前

1. 請先至技嘉網站下載符合您主機板型號的最新 BIOS 版本壓縮檔。
2. 解壓縮所下載的 BIOS 壓縮檔並且將 BIOS 檔案(例如：g31s31.f1)儲存至磁碟片、USB 隨身碟或硬碟中。(請注意：所使用的 USB 隨身碟或硬碟必需是 FAT32/16/12 檔案系統格式。)
3. 重新開機後，BIOS 在進行 POST 時，按鍵即可進入 Q-Flash。（請注意：您可以在 POST 階段按鍵或在 BIOS Setup 主畫面按鍵進入 Q-Flash 選單。但如果您是將解壓縮的 BIOS 檔案儲存至 RAID/AHCI 模式的硬碟或連接至獨立 IDE/SATA 控制器的硬碟，請透過在 POST 階段按鍵的方式進入 Q-Flash 選單。）

Award Modular BIOS v6.00PG, An Energy Star Ally Copyright (C) 1984-2007, Award Software, Inc. Intel G31 BIOS for G31-S3L F2c : BIOS Setup/Q-Flash : XpressRecovery2 : Boot Menu : Qflash 11/14/2007-G31-ICH7-6A89OG0HC-00

更新 BIOS 有其潛在的風險，因此更新 BIOS 時請小心執行，以避免不當的操作而造成系統毀損。

B. BIOS

請依下列步驟進行更新 BIOS BIOS下範例假設您將作時請依據檔案的存放位置來選擇。

檔案儲存於磁碟片中，實際操

步驟一：

1. BISQ存储ash Q-Flash的磁碟片放入软碟機中。進入

後，在

主畫面利

用上下鍵移動光棒至「Update BIOS from Drive 並且按

鍵。

- BkOSSave BIOS to D: ^1 業，請選擇「

」。

•FAT32/16/12援使用

檔案系統之硬碟或隨身碟。

• BIOS RAID/AHCI IDE/SATA

模式的硬碟或連接至獨立

控制

器的硬碟，請務必在進行 POST 時，按下鍵進入 Q-Flash。

1. 請選擇 Floppy A，再按鍵。

Q-Flash Utility v2.02 Flash Type/Size......MXIC 25L8005 1M Keep DMI Data Enable Update BIOS from Drive 0 file(s) found ve En Floppy A HDD 0-0 Total size : 0 Free size : 0

1. BIOS 要更新的

檔案並按下

鍵。

請再次確認此 BIOS 檔案與您的主機板型號符合！

步驟二：

螢幕會顯示正在從磁碟片中讀取 BIOS 檺噪 you sufe 到一個確認對話方塊

to update BIOS?"時Enter按BIOS 鍵開始更新，同時螢幕會顯示目前更新的進度。

- 當系統正在讀取 BIOS BIOS 或更新 時，請勿關掉電源或重新啟動系統！

- 當開始更新 BIOS 時，請勿將磁碟片取出或移除硬碟 /USB 隨身碟。

步驟三：

完成 BIOS 更新後，請按任意鍵回到 Q-Flash 選單。

Q-Flash Utility v2.02 Flash Type/Size............MXIC 25L8005 1M !! Copy BIOS completed - Pass!! Please press any key to continue

步驟四：

按下鍵Enter按Q-Flash鍵離開

POST BIOS的 版本即已更新。

，此時系統將自動重新開機。重新開機後，

步驟五：

在系統進行 POST «Delete> BIOS Load Optimized 定程式，並移動光棒到「

Defaults BIOS BIOS 載入 出廠預設值。更新 之後，系統會重新偵測所有的週邊裝置，因此建議您在更新 BIOS BIOS 重新載入 預設值。

請按 < Y> 鍵載入預設值

步驟六：

選擇「Save & Exit Setup」按CMOS BIOS設定至BIOS BIOS程式後，系統即重新開機。整個更新

並離開 設定程式，離開程序即完成。

4-2-2 @BIQ\$BIOS 更新

A. BIOS 始更新 之前

1. Windows ^® 下，請先關閉所有的應用程式與常駐程式，以避免更新 BIOS 時發生不可預期的錯誤。

2. BIOS 新的過程中，網路連線絕對不能中斷例如：斷電、關閉網路連線或是網路處於不穩定的狀態。如果發生以上情形，易導致 BIOS 損壞而使系統無法開機。

3. C. 語.M. (Corporate Online Management) 功能。

4. B如果B品更新操作不當，導致損毀或系統無法使用時，技嘉將無法提供保固服務。

B. @BIOS啟動

請使用隨貨附贈的主機板驅動程式安裝 @BIOS。

·@BIQS ·@BIOS工具程式

GIGABYTE 选择文件夹 添加 删除 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件类 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件关 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件夹 新建文件基 新用户界面: 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.0 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 1.5 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 2.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB / 3.0 MB/4. 新建文件夹: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作台: 新建工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: 新工作表: New Job Install 按

啟動

按開始 / 所有程式 /GIGABYTE/ @BIOS

C. 操作選項及步驟

1. BIDOS 檔案

在 @BIOS 對話框中，「Save Current BIOS」選項可儲存目前所使用的 BIOS 版本。

2. 透過網路更新 BIOS

Gigabyte @BIOS Utility Ver 3.21 Current Motherboard Info Flash Memory Type: MESC® 54L0005 IBM Ebit (IIS) Label OUI BOS AWARD BIOS 請打勾"✓" 選"Update New BIOS" □ Pad BIOS From Gigabyte □ Clear DMI Data Pool □ Clear PaF Data Pool Check @BIOS Upturn Update New BIOS Save Current BIOS About this program. Exit 100% Done

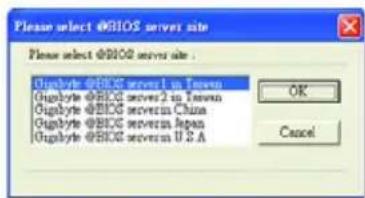

Please select @BOS server site Please select @BOS server site : Gigabyte @BOS servers 1 in Taiwan Gigabyte @BOS servers 2 in Taiwan Gigabyte @BOS servers China Gigabyte @BOS servers Japan Gigabyte @BOS servers U.S.A OK Cancel

步驟二：

選擇距離您所在國家最近的 @BIOS 伺服器，再按「OK」。

步驟一：

勾選「Find BIOS From Gigabyte」並點 選「Update New BIOS」。

Please select one file to update WARNING: Before you select the model name from the list below, please select the correct model name on your mainboard. If you select the wrong model name to update the IDOC, you computer would not boot. Model Name: OA-KONKE-011 NOTICE: uPmed 011, A WARD-000, Ver P1 OK Cancel

步驟三：

請先確認主機板型號是否正確，再按「OK」。更新完成後，請重新開機。

(1)以上操作畫面，如果出現二個含以上的型號供您選擇時，請再次確認您的主機板型號，因為選錯型號而進行更新BIOS，會導致您的系統無法開機。

- @BIOS BIOS 伺服器找不到您主機板的 檔案時，請到技嘉網站下載該主機板型號最新版的 BIOS 壓縮檔，解壓縮檔案後，利用手動更新的方法來更新 BIOS。

3. BiOS 動更新

Gigabyte @1805 BIDAY V6.1.21 Current Motherhood Info Flash Memory Type: MDDC 25L8005 Flash Memory Size: SIM Bit BIOS Sum On Message: Total Off BIOS Provider: A WARD BIOS "Update New BIOS" Past BIOS Press Gigabyte Clear DMI Data Pool Clear PnP Data Pool Check BIOS Options Update New BIOS Save Current BIOS Abort this program End 100% Date

步驟一：

點選「Update New BIOS」。

按位地址: 15 歯编辑 (L) p1stn 搜索名称(N): p1stl 搜索类型(T): Alt Plus (*.*) 取消(C)

步驟二：

在「開啟」的對話框中，檔案類型請選擇「All Files (*.*)」。找尋透過網站下載或其它管道得到之已解壓縮的 BIOS 檔案(g31s3l.f1)。

Message Do you want to Update BIOS ? 确定 取消

步驟三：

如果確定要更新 BIOS，請按「確定」。更新完成後，請重新開機。

請再次確認，解壓縮的 BIOS 檔案與主機板型號相符，否則會導致系統無法開機。

步驟四：

系統重新開機後，按BIOS Load Optimized，並移動光棒到「

Defaults BIOS 鍵載入 預設值。

4-3 EasyTune 5 Pro 介紹

EasyTune™ 5 Pro BIOS 簡易及方便的系統超頻管理工具。讓您不需要進入設定程式，即可在 Windows® 作業系統中進行超頻、超電壓等動作。

EasyTune 5 Pro 包含的功能有 ^(註一) ：超頻或超電壓、C.I.A.、M.I.B. ^(註二) 、智慧型風扇控制、硬體狀態監視及警告等功能。（欲瞭解更詳細的使用方法，請至技嘉網站「技術支援／主機板工具程式」，閱讀或下載相關的資訊。

使用介面介紹

EASY5Pro System Enhancement Tool UA2 MB2 Smart Fan CURRENT: 3192.86 MHz ORIGINAL: 3192.00 MHz.00% EASY MODE ADVANCED MODE GRAPHICS GO GIGABYTE Live Update @ 11 10 7 6 5 12 11 10 Turbo Boost OVER 41 CLOCKING CIN MID Smart Fan PC HEALTH

各按鈕功能說明

	按鈕/顯示	說明
1. OVERCLOCKING		進入超頻設定頁
2. C.I.A. / M.I.B. C.I.A. M.I.B.		進入及設定頁
3. SMART FAN		進入智慧型風扇控制設定頁
4. PC HEALTH		進入硬體監控設定頁
5. GO		確認執行
6. EASY MODE / ADVANCED MODE / GRAPHICS		切換至簡易模式、進階模式或顯示卡超頻畫面
7. CPU顯示螢幕		顯示頻率
8. LED功能		顯示可支援的功能
9. Live Update		連結至技嘉網站更新最新EasyTune 5 Pro
10. Help		顯示EasyTune 5 Pro輔助說明
11. 結束或最小化		結束或最小化EasyTune 5 Pro
12. Turbo Boost		增進系統效能

不當的超頻或超電壓可能會造成 CPU、晶片組及記憶體的損毀或減少其使用壽命。建議您確實瞭解 EasyTune 5 Pro 的各項功能才進行調整，否則可能造成系統不穩或其它不可預期的結果。

(註EasyTune 5 Pro 所提供的功能會因不同主機板而有所差異。

(註C.J.A.M.I.B.CPU 功能可針對 及記憶體進行最佳化，以提升其效能。

4-4 Windows Vista ReadyBoost 介紹

Windows Vista ReadyBoost Windows Vista USB

認證的 隨身碟上的儲存空

間來加速系統的速度。當您安裝具有此功能的裝置時，可以啟動 ReadyBoost 功能，再選擇要分配多少記憶體供 ReadyBoost 使用，即可達到增進系統效能的功用。

啟動 ReadyBoost 功能步驟如下：

Windows 系统 - 10.0 文件(F) 编辑(E) 查看(V) 工具(T) 帮助(H) 新建(N) 取消(C) 帮助(H) 新建(N) 取消(C) 帮助(H) 打开(O) 保存(S) 退出(X) 取消(C) 取消(R) 帮助(H) 关闭(C) 重命名(M) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名(S) 重命名(R) 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S) 重命名S 重命名(S)

步驟一：

開啟「電腦」，選取該USB隨身碟的磁碟代號，並按滑鼠右鍵選擇「內容」。

使用此装置 (S) 一般 工具 硬體 共用 ReadyBoost 自訂 利用此装置上的可用空間只加快系統的速度。 ○ 不要使用此装置 (I) ● 使用此装置 (Y) 保留給系統速度使用的空間 (A): 0 775 + MB 將來裝置是用於先接速度。不適用保留的空間將 不會保留給極度存放使用。 Windows 読请保留 370 MB 以選擇最佳可能。 請參閱我們的簡易變明 (線上) 確定 取消 應用 (A)

步驟二：

在「ReadyBoost」標籤頁點選「使用此裝置」，並可手動調整分配給ReadyBoost使用的記憶體容量，以保留給系統使用。按「套用」之後再按「確定」即可啟用此功能。

- Ready Boost USB 256 MB 能，您安裝的 隨身碟總容量必須大於 - Ready Boost 加速的記憶體容量，是安裝在電腦中的隨機存取記憶體(RAM)的一至三倍。

第五章 附錄

5-1/ 音效輸出 輸入設定介紹

5-1-1 2 / 4 / 5.1 / 7.1 聲道介紹

音源插座介绍：

本主機板提供六個音源插座，可支援2/4/5.1/7.1聲道 ^註 ，六個音源插座定義的預設值如右圖。此音效晶片的高傳真音效(High Definition Audio) 随為驗ing 功能，透過此功能可以經由音效軟體的設定，重新定義每個音源插座功能。以四聲道為例，若您將

後喇叭輸出裝置連接至中央/重低音輸出的孔位，僅需經由音效軟體將中央/重低音輸出孔位重新定義成後喇叭輸出功能，即可正常使用。

• 使用麥克風裝置時，請將麥克風連接至麥克風孔，並將該孔位定義為麥克風，才能正常使用。
• 機殼前方面板的音源插座與後方的音源插座會同時發聲。當使用前方面板為 HD 音效模組而欲關閉後方的音源輸出功能時，請參考下一頁的說明。

認識高傳真(HD)音效：

高傳真音效內建多組高音質數位類比(DAC)普4頻1轉Hz器8K材輸出

96KHz 1.92KHz (MultiStreamming)多音源

理多組音效的輸出 / MP3 例如可同時聽電話等，實現多資料流的音效應用情境。

應用，使高傳真音效能夠同時處音樂、與網友進行語音聊天、接聽網路

A. 喇叭連接與設定：

(Windows X作業系統

為範例

步驟一：

安裝完音效驅動程式後，可以在常駐程式列找到高傳真音效管理圖示，雙擊此圖示即可進入音效軟體。

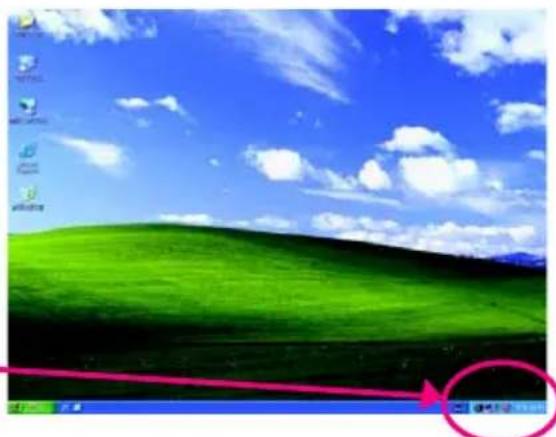

Windows XP desktop wallpaper showing a green hill under a blue sky with clouds, no visible text or symbols on the screen.

安裝音效驅動程式之前，請務必安裝驅動程式光碟片中的"Microsoft UAA Bus driver for High Definition Audio" Service Pack並確認作業系統的已更新至最新版本。

(2) / 4 / 5.1 / 7.1 聲道音效輸出介紹：

請參考下列說明設定多聲道音效輸出。

• 2 聲道：立體聲道耳機或喇叭
• 4 聲道：前喇叭、後喇叭
5.1 聲道：前喇叭、後喇叭、中央 重低音
7.1 聲道：前喇叭、後喇叭、中央 重低音、側喇叭

步驟二：

選擇「音效輸入/輸出」標籤頁。依據您的喇叭裝置在左方選單裡選擇「2CH 喇叭」、「4CH 6CH 8CH 「喇叭」或「喇叭」。

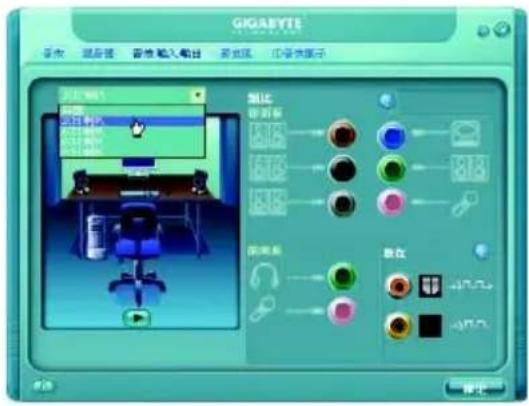

GIGABYTE 音效 混居器 音性输入输出 音乐区 内容模式子 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音乐 音效 音位 47.0.2 47.0.2

步驟三：

每次連接音效裝置至主機板後方音源輸出插孔時，會立即顯示「連接裝置」的畫面，請依目前所插入的音效裝置來選擇音源輸出或是耳機，並按「確定」，即完成聲道設定。

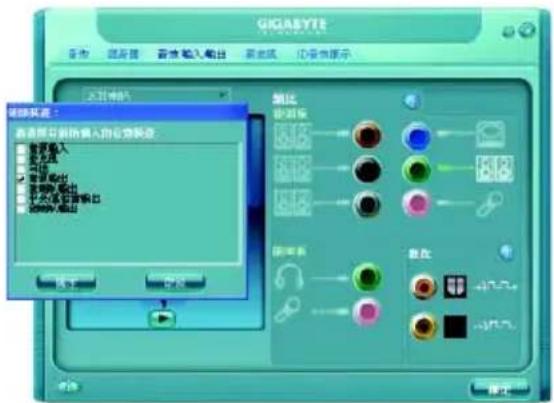

GIGASYTE 音效 滤波器 音效输入输出 剪裁板 边疆库演示 添加时间 清除其迹： 请设置与原始嵌入的宏图映射 查看插入 查看出 定位 重新输出 移动文件输出 移动文件预览 删除文件输出 确定 取消 预览 显示 确定 帮助

B. 音效設定：

您可以在「音效」標籤頁選擇所需要的環境設定。

C. A0197 音效模組：

若機殼前方面板為 AC'97 音效模組，請在「音效輸入/輸出」標籤頁內按下工具按鈕，再勾選「音效裝置連接設定」的「停用前面板連接孔偵測功能」，即完成啟動 AC'97 音效設定。

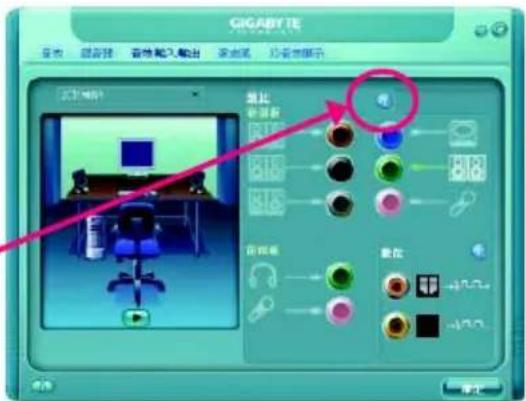

系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置 系统设置设置

GIGABY TE 音乐 旅游馆 音体输入输出 求音器 沙音器显示 添加播放 影片 新影片 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300

D. 關閉機殼後方音源輸出功能：

(僅支)援 音效模組

請在「音效輸入/輸出」標籤頁內按下工具按鈕，再勾選「音效裝置連接設定」的「當前面板耳機連接孔插入時，將後面板輸出設為靜音狀態」即可。

您创建新功能的设置 您需要使用新功能的设置 选择不使用新功能，然后将该功能全部添加到现有功能。 请选择“所有功能”选项。

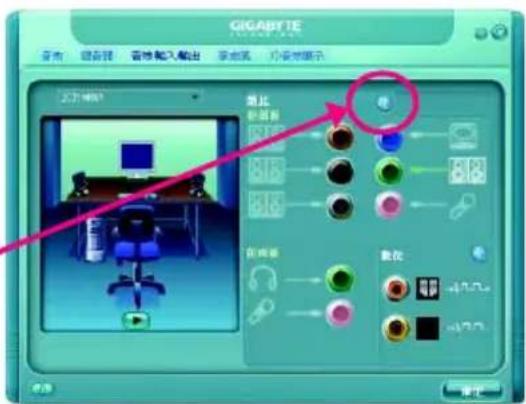

GIGABYTE 音容 键盘 音性输入输出 音乐器 小音字演示 主控 键 软盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 键盘 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 电脑 computer

5-1-2 (S&P D 撥板

輸入 選購配件

「音效擴充擋板(S/PDIF)」/PDIF提供

輸入功能。

S/PDIF 光纖輸入 S/PDIF 同軸輸入

S/PDIF 輸入：

可以經由音效擴充擋板上的 S/PDIF 輸入將音效輸入至電腦，以進行音效處理。

A. (SAPDIF)效擴充擋板

輸入」：

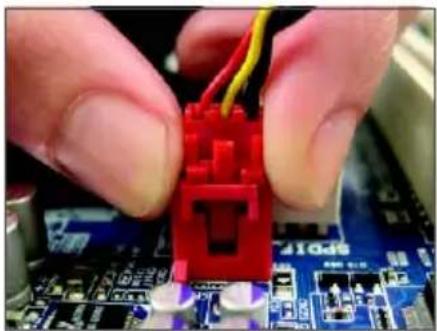

Close-up of hands assembling a red 3D connector on a blue circuit board (no visible text or symbols)

步驟一：

將音效擴充擋板的接頭連接至主機板的SPDIF_1插座。

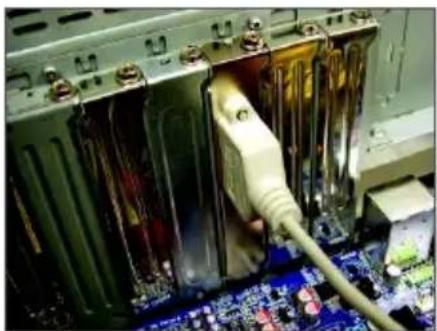

Close-up of a computer motherboard with a white plug inserted into the socket (no visible text or symbols)

步驟二：

再將音效擴充擋板以螺絲固定至機殼後方即可。

S/PDIF 輸出：

為了充份發揮音效功能，可以經由 S/PDIF 將音源訊號傳至外部解碼器進行解碼，以得到最佳之音效。

B. 3/PDIF 輸出插座：

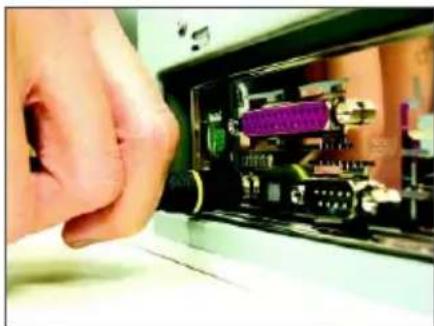

Close-up of a hand pressing down on an electronic device with visible internal components (no text or symbols)

S/PDIF 同軸輸出線

您可以接上 S/PDIF S/PDIF 出線或是光纖輸出線(位S/PDIF 使用至外部解碼器，即可輸出數位音效訊號。

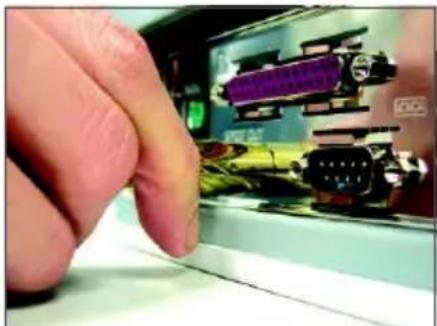

Close-up of a finger pressing down on an electronic device with visible internal components (no text or symbols)

S/PDIF 光纖輸出線

C. S/PDIF 音效輸出設定：

按下「數位」的工具按鈕，在「數位音效輸入與輸出相關設定」選擇輸出取樣頻率，以及開啟或關閉數位輸出來源功能，按「確定」即完成設定。

GIGABYTE 音效 显示器 音效输入输出 新功能 功能功能显示 主控 输出 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数据 数位音效输入角输出相簿设定 设定输出取样频率 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.00 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0.01 Hz 0. 指定输出来源 指定数字音效输出 指定数字音效输出的源度 指定数字音效输出连接孔输出至新的音效输入连接点。 原图： 未确定 取样频率： 资料有效标记： 著作权保护： 自动锁定 锁定 取消

5-1-3 麥克風錄音設定

步驟一：

安裝完音效驅動程式後，可以在常駐程式列找到高傳真音效管理圖示，雙擊此圖示即可進入音效軟體。

Windows XP desktop wallpaper showing a green hill under a blue sky with clouds, no visible text or symbols on the screen.

步驟二：

您可以選擇將麥克風接至機殼後方的麥克風插孔(粉紅色)，或是前面板的音源輸入插孔，並將孔位定義成麥克風。

請注意，機殼後方和前面板的麥克風功能僅能擇一使用。

GIGIABYTE 保存 预览器 音量输入输出 音量反 窗体提示 2. 可用的 链接设置： 请使用图标所输入的音乐视频盒 ● 按钮输入 ○ 双击 ● 网格 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 带户 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 基本 ● 建设 ● 建设 ● 建设

步驟三：

在常駐程式列找到圖示，雙擊此圖示進入音量控制選單。

Windows XP desktop wallpaper showing a green hill under a blue sky with clouds, no visible text or symbols on the screen.

步驟四：

如果您是使用《前面板》的麥克風功能，並且想在錄音過程中清楚聽到所錄製的聲音時，請勿將主音量視窗 ^(註) 內的「Front Pink In」Front「Green In」設為「靜音」，建議可將其音量調整至中間的位置。

如果您是使用《後面板》的麥克風功能，並且想在錄音過程中清楚聽到所錄製的聲音時，請勿將主音量視窗內的「Rear Pink In」設為「靜音」，建議可將其音量調整至中間的位置。

Front Pink In 平衡 音量 静音(M) 或 Front Gown In 平衡 音量 静音(M)

(註)

如果在主音量視窗內沒有出現所要設定的音量控制，在常駐程式列雙擊音量圖示進入主音量視窗。請至選項\內容\顯示下列音量控制勾選欲顯示的項目。 按「確定」即完成設定。

主音频 语音(F) 网络(G) 内容(I) 输出(D) 窗口(W) 文件(F) 帧(F) 帧率(T) 帧数(F) 帧数(S) 帧数(F) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数(S) 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S 帧数S

步驟五：

接下來，請至主音量\選項\內容將混音器裝置設為「Realtek HD Audio Input」，再將錄音控制的音量調整至適當大小。請勿將此選項設為靜音，否則播放剛才錄製成功的檔案時，將無法聽到的聲音。

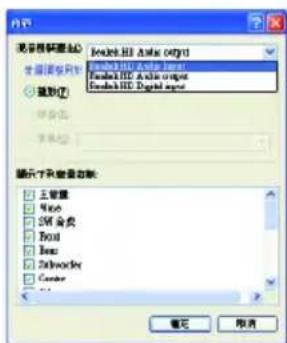

光盘选择器 Joukei.HI Asia 0371 Joukei.HI Asia Image Joukei.HI Asia Image Joukei.HI Digital image 显示文件和目录 □ 主菜单 □ Web □ SM 合并 □ Front □ Icon □ Audio □ Center 确定 取消

將混音器裝置設為 Realtek HD Audio Input

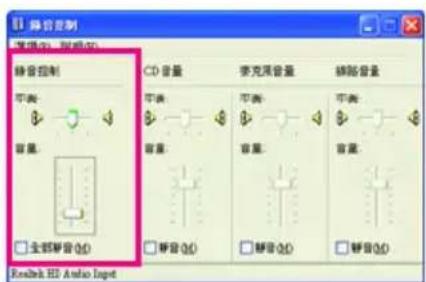

静音控制 音频: 0.0 音频 全部静音(0) CD 音量 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音频 音轨轴 HD Audio Input

錄音控制選單

步驟六：

如果您想增加麥克風錄音及播放的音量，請至主音量選單中選擇選項\進階控制。請按任一個音效控制(Front:Green In、Front Pink In...等下方的「進階」按鈕，勾選「1(舉)克風增量」，即可啟動此功能。

主音频 音像: 透明(1) 内容: 定时控制(1) Wave I/O 合成 Front Green In Front Pink In Front Pink In 平面 平滑 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 平面 面色 (A) 其他控制 该组设定用来设置其他的音源状态。详细资料参看您的快捷文件。 要克图增强(1) 帮助

步驟七：

設定完成後，可以從開始\所有程式\附屬應用程式\娛樂，選擇「錄音機」即可開始使用錄音功能。

开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿 开始工作簿

5-1-4 錄音機使用介紹

錄製音效：

1. 錢確定已將音訊輸入裝置例：麥克風連接至電腦。
2. 在「檔案」功能表上選擇「開新檔案」。
3. 若要開始錄音，請按一下●錄音。
4. 若要停止錄製，請按一下 ■ 停止。
   錄音結束之後，務必儲存檔案。

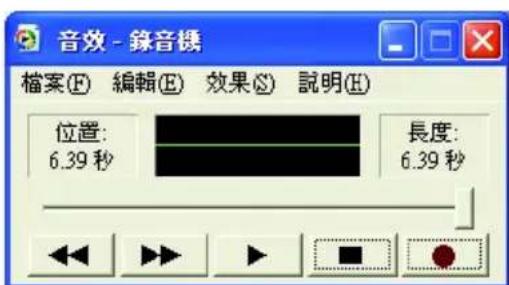

音效 - 錄音機 檔案(F) 編輯(E) 效果(S) 說明(H) 位置: 6.39 秒 長度: 6.39 秒

播放音效：

1. 在「檔案」功能表上選擇「開啟舊檔」。
2. 在「開啟」對話方塊中選擇要播放的音效檔(.wav)。
3. 按一下 ▶ 播放 以啟動播放音效。
4. 按一下 ■ 停止以停止播放音效。
5. 推一下 ↔ 移到開頭，可以移至音效檔案的啟點，按一下 ▶ [移到結尾 可以移至檔案的尾端。

5-2 疑難排解

5-2-1 問題集

您也可以至技嘉網站「技術支援\主機板\問題集」，查詢更多主機板常見問題集。

Q BIOS什麼在設定程式中，少了很多選項？

A：BIOS 隱藏部份進階選項。您可以在啟動電腦後，BIOS 在進行 POST 時，按進入 BIOS 虹面+ 虹轉再按，即可顯示原先被隱藏起來的進階選項。

Q：為什麼電腦關機後，鍵盤/光學滑鼠的燈還是亮著的？

A：有些主機板在電腦關機後，仍留有少許待機電源，所以鍵盤/光學滑鼠的燈仍會亮著。

QCMQ要如何才能清除 裡的設定呢？

A Clea CMOS(GLR CMOS) CLR CMOS，請參考第一章一「接

腳」的說明，將接腳短路以清除 CMOS 設定；若沒有此接腳，請參考第一章—「電池」的說明，可以暫時將主機板上的電池拔起，停止供應 CMOS 電力，幾分鐘之後即可清除 CMOS 裡的設定值。建議您依下列步驟進行：

步驟一：將主機電源關掉，並拔除電源線

步驟二：小心地將主機板上的電池取出並且將它放置一旁約一分鐘（或是使用如螺絲起子之類的金屬物碰觸電池座的正負極，造成其短路約五秒鐘）

步驟三：重新將電池裝回電池腳座裡

步驟四：連接電源插頭並開機

步驟五：按鍵進入 BIOS 設定程式後選取「Load Fail-Safe Defaults」(或 Load Optimized Defaults)，載入 BIOS 預設值

步驟六：儲存 BIOS 設定值並離開 BIOS 設定程式(選擇「Save & Exit Setup」)，重新啟動電腦

Q：為什麼我已經把喇叭開的很大聲了，卻還是只聽見很小的聲音呢？

A：請確認您所使用的喇叭是否有電源或功率放大器的功能？如果沒有，請選用有內建電源或功率放大器的喇叭試試看。

Q：開機時所出現的囁聲分別代表什麼意思呢？

A：以下為 Award BIOS 的囉聲判讀表，僅供故障分析參考。

1 短聲：系統啟動正常

2 短聲：CMOS 設定錯誤

1 長聲 1 短聲：記憶體或主機板錯誤

1 長聲 2 短聲：螢幕或顯示卡錯誤

1 長聲 3 短聲：鍵盤錯誤

1 長聲 9 短聲：BIOS 記憶體錯誤

連續囉聲：顯示卡未插好

連續急短聲：電源有問題

5-2-2 故障排除

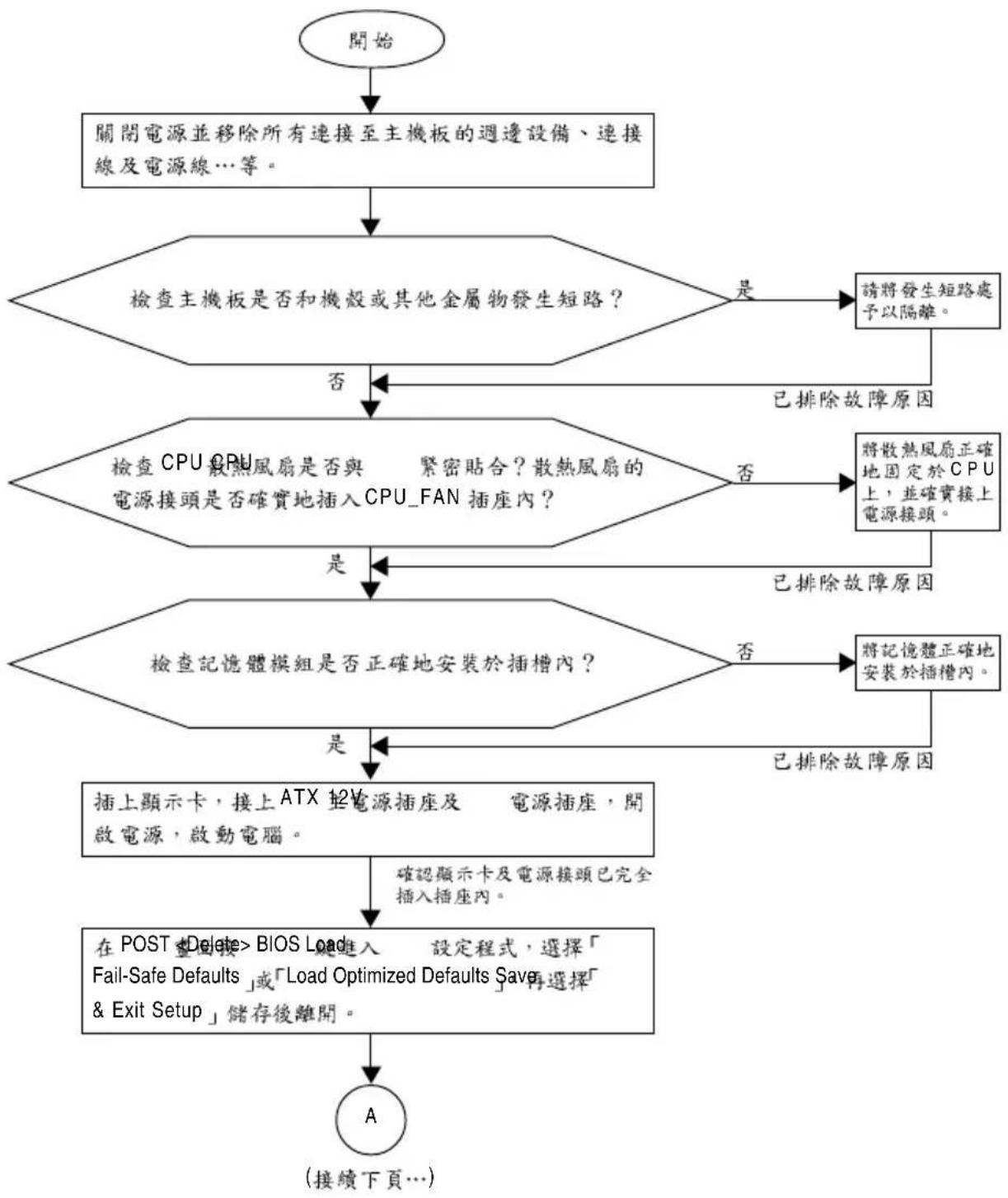

如果您在啟動電腦時發生了問題，可以參考下列步驟，試著將問題排除。

如果上述說明還無法解決您的問題，請您洽詢購買的店家或經銷商尋求協助，或至技嘉網站「技術支援\技術服務專區」填寫您的問題，我們的客服人員將會儘速回覆。

管理聲明

規章注意事項

此份文件沒有技嘉的書面允許將不可複製，以及不可向第三方透露文件內容，也不被使用於任何未經授權之目的。

違反前述時將被起訴。我們相信內容中所包含的訊息在印刷時，於各方面是準確的。然而，技嘉將不承擔本文中任何的錯誤或省略的責任。再則，指明此份文件裡的資訊是隨時調整不另行通知，且不涵括未來法規的異動範圍。

我們對保護環境的承諾

除了高性能產品外，所有技嘉主機板均履行歐盟規章，如 RoHS（電器電子設備使用某些危害物質限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment, RoHS)及 WEEE (廢電器及電子設備指令 Waste Electrical and Electronic Equipment, WEEE)環境指令，與主要全球性的安全規章要求。並需防止有害物質釋放進入環境，以及使我們的自然資源使用度達到最大化。以下訊息是技嘉提供如何能負責地在您的『最終產品』內回收再利用或再使用大多數的原材料。

電器電子設備使用某些危害物質限制 RoHS 指令的聲明

技嘉產品無有意添加危害物質(鎘，鉛，汞，六價鉻，多溴聯苯類與多溴二苯醚類)RoHS件與零部件均經過仔細地選擇，使符合要求。並且持續著努力發展不使用國際間禁止的毒性化學製品。

廢電器及電子設備 WEEE 指令的聲明

技嘉將履行歐盟法律詮釋的2002/96/EC廢電器及電子設備指令。廢電器及電子設備指令是關於處理、收集、回收再利用與處置電器及電子設備及它們的零部件。在指令下，使用設備必須標明記號、分開地收集，並且正確地處理。

WEEE 標誌陳述

以下顯示標誌是在產品或在它的包裝上標明，象徵此產品不得併同其他廢棄物處理。相反，廢棄設備應該被帶往擁有有效處理、收集、回收再利用等廢棄物收集中心。廢棄設備在處理時，須做好分類收集與回收再利用，將會有助於保存自然資源，並且確保某種程度上的回收再利用是保護人類健康和環境。更多關於能減少廢棄設備環境安全方面的回收再利用細部資訊，請與您的當地政府辦公室、家庭廢棄物處理服務窗口、或是您購買產品的地點聯繫。

◆ 當您的電器或電子設備不再對您有用時，請將它回收到您的當地或地區廢棄物管理部門去做回收再利用。

如果您需要進一步的在您「最終產品」中協助回收再利用、再使用，您可以在您的產品使用手冊中所列出的消費者關懷專線與我們聯繫，以您的努力，我們將很樂意援助您。

最後，我們建議您透過認識和使用此產品的節能特點(適用的話)，來實踐其他環境友善的行動，回收再利用此產品所交付的的內部與外部包裝材(包含運輸貨櫃)，並且正確地處理或回收再利用所使用的電池。有你的幫助，我們才能減少生產電器及電子設備所需自然資源的數量，盡可能減少最終產品的垃圾掩埋處置耗用，所以一般透過確保潛在的危害物質不會釋放到環境，以及與正確的處理來增進我們的生活品質。

中華人民共和國电子信息產品中有毒有害物質或元素的名稱及含量標識格式

依照中華人民共和國的有毒有害物質的限制要求(China RoHS)提供以下的表格：

10

关于符合中国《电子信息产品污染控制管理办法》的声明

Management Methods on Control of Pollution from Electronic Information Products

(China RoHS Declaration)

产品中有毒有害物质或元素的名称及含量
Hazardous Substances Table

部件名称(Parts)	有毒有害物质或元素(Hazardous Substances)
	铅(Pb)	汞(Ng)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板PCB	○	○	○	○	○	○
结构件及风扇Mechanical parts and Fan	×	○	○	○	○	○
芯片及其他主动零件Chip and other Active components	×	○	○	○	○	○
连接器Connectors	×	○	○	○	○	○
被动电子元器件Passive Components	×	○	○	○	○	○
线材Cables	○	○	○	○	○	○
焊接金属Soldering metal	○	○	○	○	○	○
助焊剂,散热膏,标签及其他耗材Flux,Solder Paste,Lebel and other Consumable Materials	○	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。Indicates that this hazardous substance contained in all homogenous materials of this part is below the limit requirement SJ/T 11363-2006
×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。Indicates that this hazardous substance contained in at least one of the homogenous materials of this part is above the limit requirement in SJ/T 11363-2006
对销售之日的所受售产品,本表显示我公司供应链的电子信息产品可能包含这些物质。注意:在所售产品中可能会也可能不会含有所有所列的部件。This table shows where these substances may be found in the supply chain of our electronic information products, as of the date of the sale of the enclosed products. Note that some of the component types listed above may or may not be a part of the enclosed product.

主機板保固條款

1.()本條款保固標的，僅適用於消費者於台灣地區購買之技嘉產品新品。特價品、整新品或境外購買之產品，概依當時所附之保固條件為準；超出保固服務範圍或期限者，其維修，收費事宜，請洽本公司各快服中心。

1. 本公司產品之保固，自技嘉特約經銷商出售日起算，並以發票、收據等銷售憑證所載日期為準。消費者應妥善保存以維權益。

2. 保固期限為 3 年。經銷商自行提供或出售之保固，由該經銷商處理。

※ 產品序號識別：

形式一：產品序號：4719331803056SN080500084640 010471933182818421SN0632032302

出廠日期：西元2008 05 2006 32 出廠

出廠日期：西元 年第 週出廠

(01)04719331823184(21)SN0632032302 版例: 形式二 ¥09(西元) 货: 2006年 澳时 货: 32港

1. 同業分銷，轉銷之產品，其保固起算日，仍依第2條認定。

2. 無技嘉特約經銷商之銷售憑證時，概依產品之技嘉標籤及序號認定保固期限。

3. 產品上無技嘉標籤或序號者，或序號與產品不符者，或難以辨識時，恕不提供保固或售後服務。若有維修需求，請洽原購買單位協助處理。

7.(1)消費者自購買產品七日內，發生產品不良或故障時除第條所列情形外，得憑銷售憑證，並備齊配件，以原箱包裝，向原經銷商更換新品，逾期則以維修方式處理。 ※ 經銷商如無現貨可立即提供更換，會儘快與代理商處理換貨事宜。

1. 新品外觀瑕疵，屬於人為疏忽，不得請求本公司更換新品。

9.()產品送修時，請以原廠包材或適當材料如紙箱、氣泡袋或保麗龍等包裝，如係因包裝不當導致運送中發生之損壞，本公司恕不提供保固。

1. 保固期内送修之產品，若無法修復時，本公司得更換良品或替代品。

2. 產品因下列之原因發生不良或損壞，不在保固範圍：

a. 天災、意外、或人為疏忽

f. 私自拆解結構

b. 違反產品手冊之使用提示

1. 非正常使用

c. 組裝不當

h. 線路或零件氧化

d. 使用未經認可之配件

i. 當做測試設備使用(如 RAM、VGA、USB 測試)

e. 超出允許使用之環境

1. 隨產品之耗材，贈品及包材等均不在保固範圍之列。

13.(V8.6)2004.12.01 公告施行。本公司保有增刪、修改、解釋「技嘉產品保固共同條款」之權利，並於本公司之網頁上公告後生效。

山東市南區長崎中路 松江路 松仁大道 八幡路一段 新三道 松江縣西大鎮 4位地東東區 金山之鄉 松仁縣西大鎮

台北松江店

星期一\~14:00至21:00

星期六·日：11:00\~18:00(固定例假日休息

地址：台北市松江路82號 樓之

電話：[phone]

中山路二局 第二路 第三路 第一路 第二路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三路 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段 第三段

中和建一店

星期一\~8:30五17:30

(國定例假日休息)

地址：台北縣中和市建一路136號 樓

電話：[phone]

桃園店

星期一\~9:00\~五12:00

13:00 \~ 17:00 ( 国定例假日休息

地址：桃園縣平鎮市南平路215號

電話：[phone]

校正教育 教学中心 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分 通办 教科 学分

新竹光復店

星期一\~11:0021:00

星期六·日：11:00\~18:00(固定例假日休息

地址：新竹市光復路二段278號

電話：[phone]

松江中港 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 松江中港第一段 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵路 公陵局

台中公益店

星期一\~11:00至21:00

星期六、日：11:00\~18:00(固定例假日休息

地址：台中市公益路81號

電話：[phone]

前海大重路 北門路 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駎 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駅 宮崎駉

台南忠義店

星期一\~11:0021:00

星期六、日：11:00\~18:00(固定例假日休息

地址：台南市忠義路二段173號

電話：[phone]

清華三路 中山二路 八黄二路 八黄一券 開幕鐵道 星陽中心 花蓮亭

高雄建国店

星期一\~11:00至21:00

星期六·日：11:00\~18:00(固定例假日休息

地址：高雄市建國二路51-1號

電話：[phone]

您可以至我們的台灣區服務網查詢更多的訊息：http://service.gigabyte.tw/

- 技嘉科技股份有限公司

地址：台北縣新店市寶強路6號

電話：[phone]

傳真：[phone]

技術服務專線：0800-079-800 02-8665-2646

服務時間：

星期一\~09:30五08:30 下午

星期六 上午09:30\~05:30

技術 / http://ggts.gigabyte.com.tw

網址( )http://www.gigabyte.com.tw

網址( )http://www.gigabyte.tw

G.B.T. INC.-美國

電話：[phone]

傳真：[phone]

技術支援：

http://rma.gigabyte-usa.com

網址：http://www.gigabyte.us

G.B.T. INC. (U.S.A.) - 墨西哥

電話：[phone] x 215 (Soporte de habla hispano)

傳真：[phone]

Correo: [e-mail]

技術支援：

http://rma.gigabyte-usa.com

網址：http://latam.giga-byte.com/

• GIGA-BYTE SINGAPORE PTE. LTD. - 新加坡

網址：http://www.gigabyte.sg

• 泰國

網址：http://th.giga-byte.com

- 越南

網址：http://www.gigabyte.vn

• 寧波中嘉科貿有限公司 中國

網址：http://www.gigabyte.cn

上海

電話：[phone]

傳真：[phone]

北京

電話：[phone]

傳真：[phone]

武漢

電話：[phone]

傳真：[phone]

廣州

電話：[phone]

傳真：[phone]

成都

電話：[phone]

傳真：[phone]

西安

電話：[phone]

傳真：[phone]

瀋陽

電話：[phone]

傳真：[phone]

• GIGABYTE TECHNOLOGY (INDIA) LIMITED - 印度

網址：http://www.gigabyte.in

沙烏地阿拉伯

網址：http://www.gigabyte.com.sa

• GIGABYTE TECHNOLOGY PTY. LTD. - 澳洲

網址：http://www.gigabyte.com.au

• G.B.T. TECHNOLOGY TRADING GMBH - 德國

網址：http://www.gigabyte.de

G.B.T. TECH. CO., LTD. - 英國

網址：http://www.giga-byte.co.uk

• GIGA-BYTE TECHNOLOGY B.V. -荷蘭

網址：http://www.giga-byte.nl

• GIGABYTE TECHNOLOGY FRANCE -法國

網址：http://www.gigabyte.fr

- 瑞典

網址：http://www.giga-byte.se

• 義大利

網址：http://www.giga-byte.it

- 西班牙

網址：http://www.giga-byte.es

- 希臘

網址：http://www.giga-byte.gr

- 捷克

網址：http://www.gigabyte.cz

- 匈牙利

網址：http://www.giga-byte.hu

- 土耳其

網址：http://www.gigabyte.com.tr

- 俄羅斯

網址：http://www.gigabyte.ru

波蘭

網址：http://www.gigabyte.pl

- 烏克蘭

網址：http://www.gigabyte.ua

- 羅馬尼亞

網址：http://www.gigabyte.com.ro

- 塞爾維亞

網址：http://www.gigabyte.co.yu

- 哈薩克

網址：http://www.giga-byte.kz

您也可以至技嘉網站，點選右上角的國別選單，選取您所適用的語言。

- 技嘉科技全球服務支援系統

GIGABYTE® GTS Global Technical Service Welcome to GIGABYTE Service system. If you want to submit new question or check out response, please enter your E- mail address and press the button to log in. Your Email : 繁體中文 Deutsch 周体中文 Franças Polski English

若您有技術及非技術(業務及市場)的相關問題時，歡迎至http://ggts.gigabyte.com.tw，選擇您所適用的語言進入詢問。
