MODE D'EMPLOI GAM61PS3 GIGABYTE

GA-M61P-S3

AMD Socket AM2 處理器主機板

使用手册

Rev. 1002

12MC-M61PS3-1002R

版权

© 2006 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved.

本手册所提及之商標，均屬其合法註冊公司所有。

責任聲明

本產品包裝內之物件所有權為技嘉科技所有。

本產品使用手冊保留變更產品規格而不另行通知之權利，未經技嘉科技許可，不得自行轉載，複製或散佈。若內容資訊變更，恕不另行通知。

產品使用手冊類別簡介

為了協助您使用技嘉科技產品，我們貼心設計了以下類別的使用手冊：

■ 如果您要快速安装，可参考包装内附之硬體安裝指南。
如果您要徹底了解產品詳細規格資料，請仔細閱讀產品使用手冊。
如果您想了解關於技嘉科技獨特功能詳細使用方法，請拜訪我們的網站，"技術支援專區一新技術指南，閱讀或下載相關資訊。

產品相關資訊，請至網站查詢：http://www.gigabyte.com.tw

目錄

清點附件 6
選購配件 6
GA-M61P-S3 主機板配置圖
晶片組功能方塊圖 8

第一章 硬體安裝 9

1-1 安装前的注意需知 9
1-2 產品規格 10
1-3 安装中央處理器及散熱裝置 12

1-3-1 安装中央處理器 12
1-3-2 安装散熱裝置 13

14.. 14
1-5 安装介面卡 16
1-6 後方裝置插座介紹 17
1-7 插座及跳線介紹 18

第二章 BIOS組態設定 29

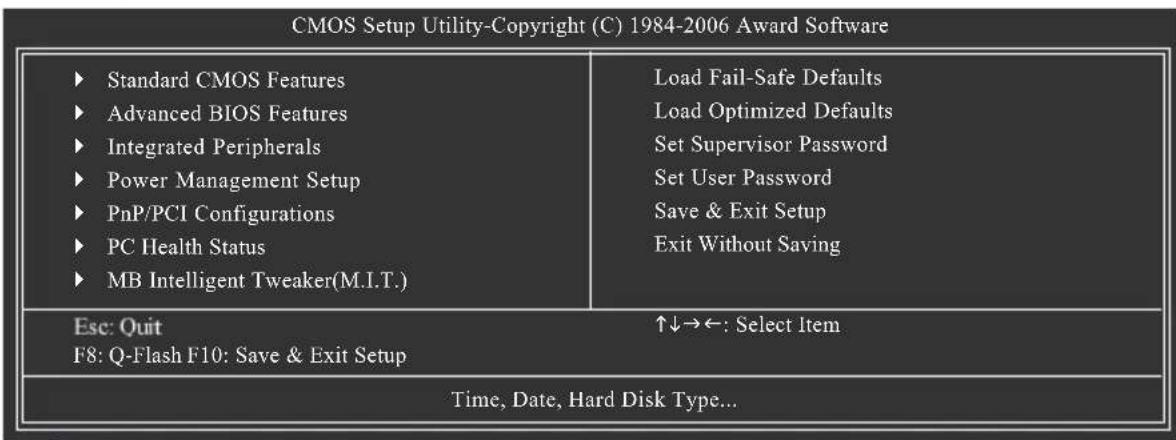

主畫面功能(BIOS）例版本： 30

2-1 Standard CMOS Features (標準CMOS 設定) 32
2-2 Advanced BIOS Features (進階BIOS功能設定 34

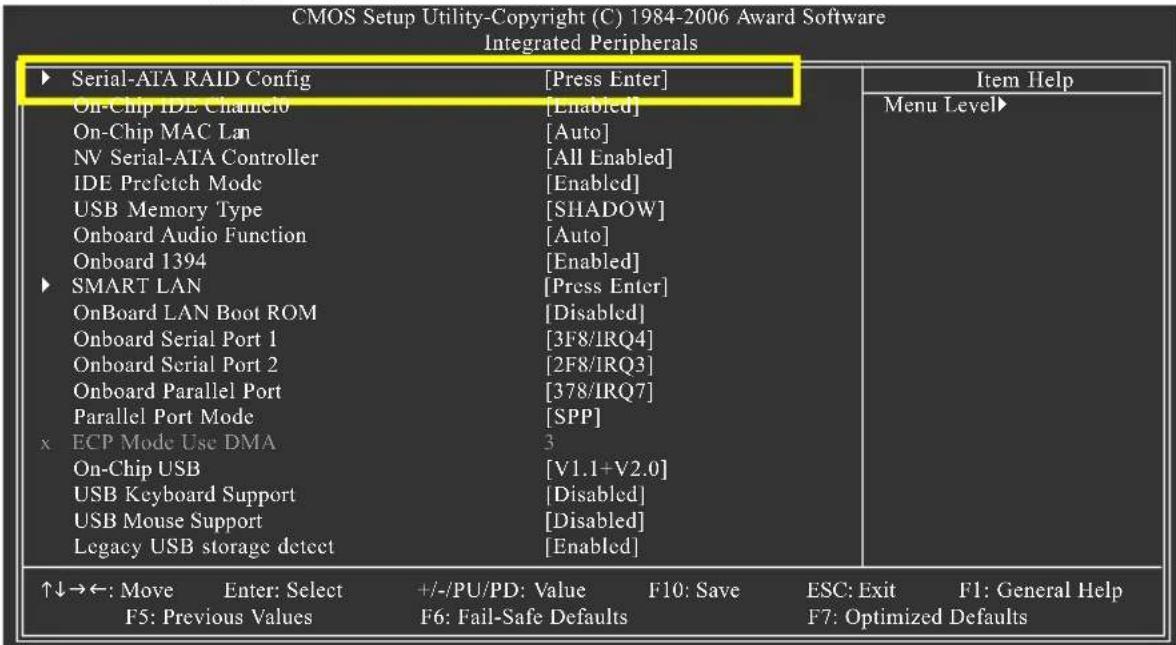

2-3 Integrated Peripherals (整合週邊設定) 36
2-4 Power Management Setup（省電功能設定） 40

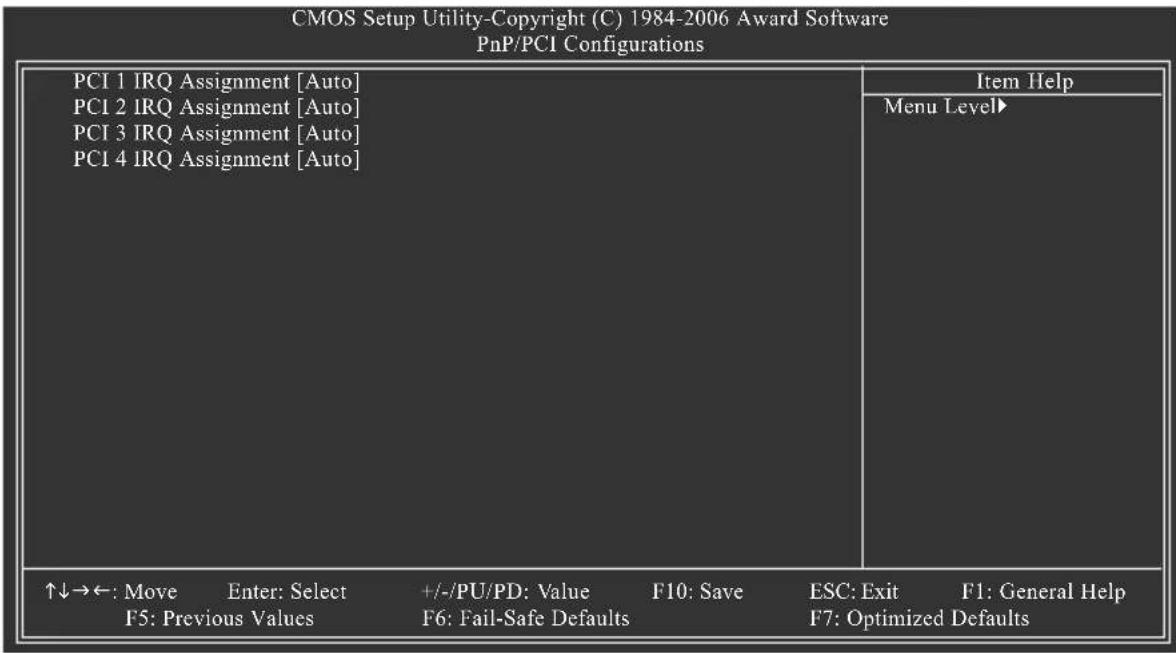

2-5PnP/PCIConfigurations（隨插即用與PCI組態設定） 42

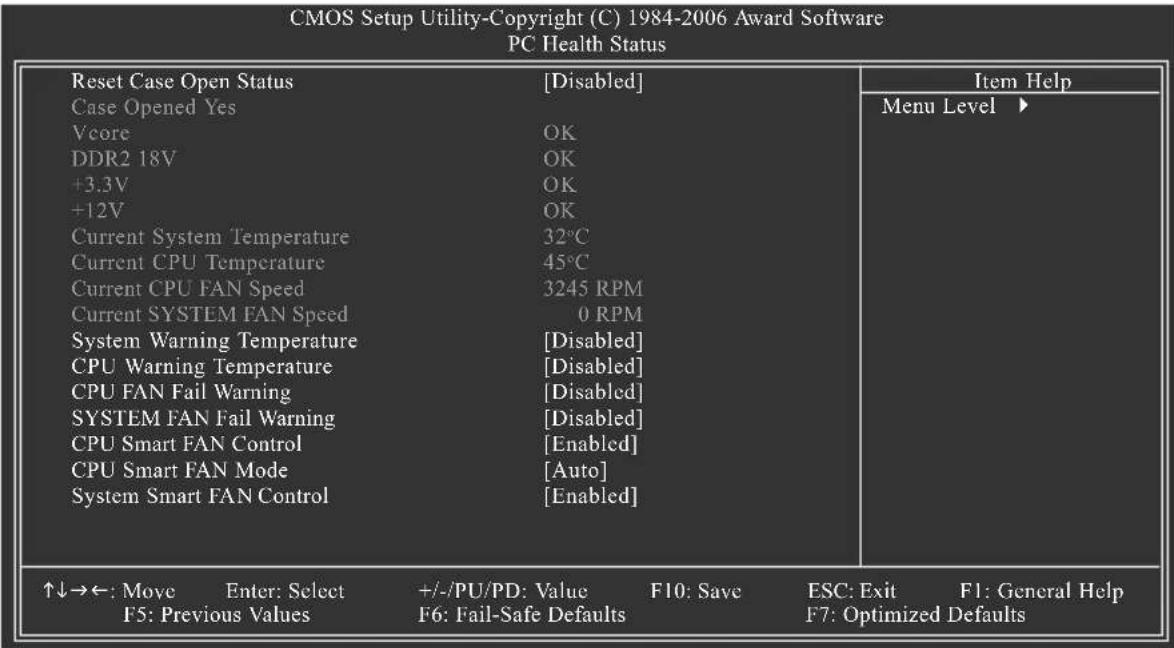

2-6 PC Health Status ( 電腦健康狀態) 43

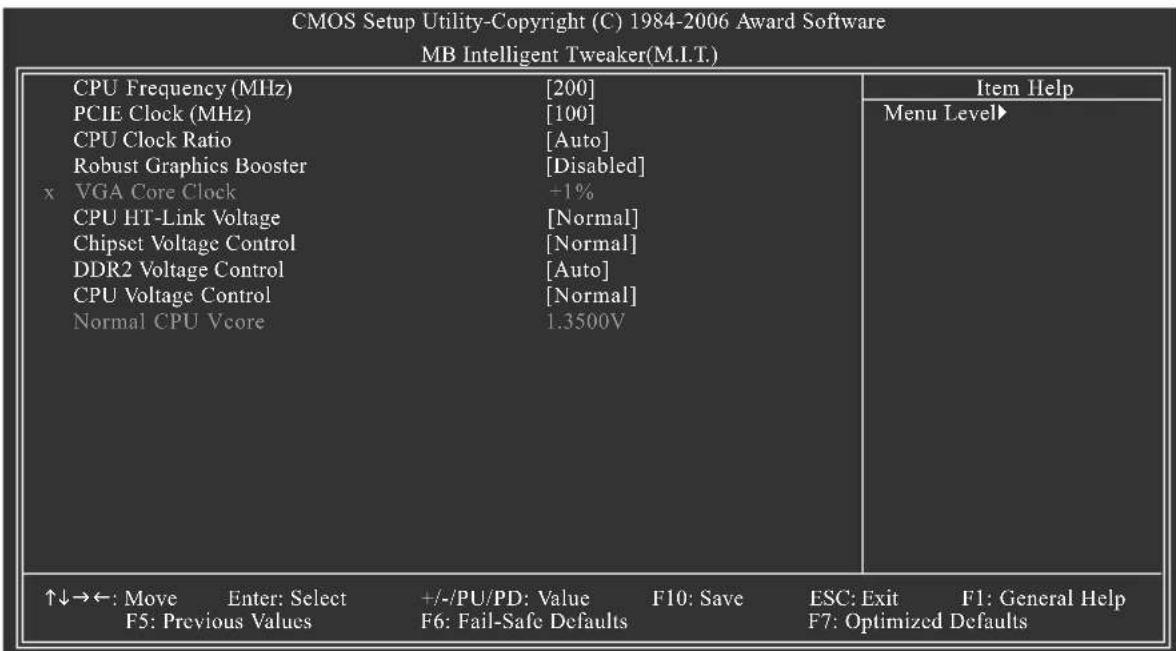

2-7 MB Intelligent Tweaker(M.I.T.)（频率/電壓控制） 45

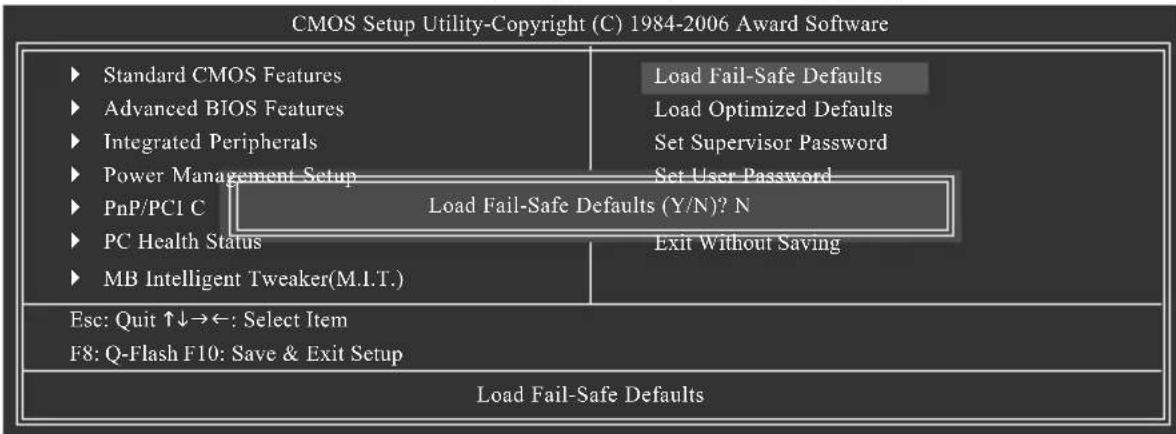

2-8 Load Fail-Safe Defaults（载入Fail-Safe預設值） 47
2-9 Load Optimized Defaults (载入Optimized預設值) 47
2-10 Set Supervisor/User Password (設定管理者/使用者密碼) 48
2-11 Save & Exit Setup (離開 SETUP 並儲存設定結果) 49
2-12 Exit Without Saving (離開 SETUP 但不儲存設定結果) 49

第三章 驱動程式安裝 51

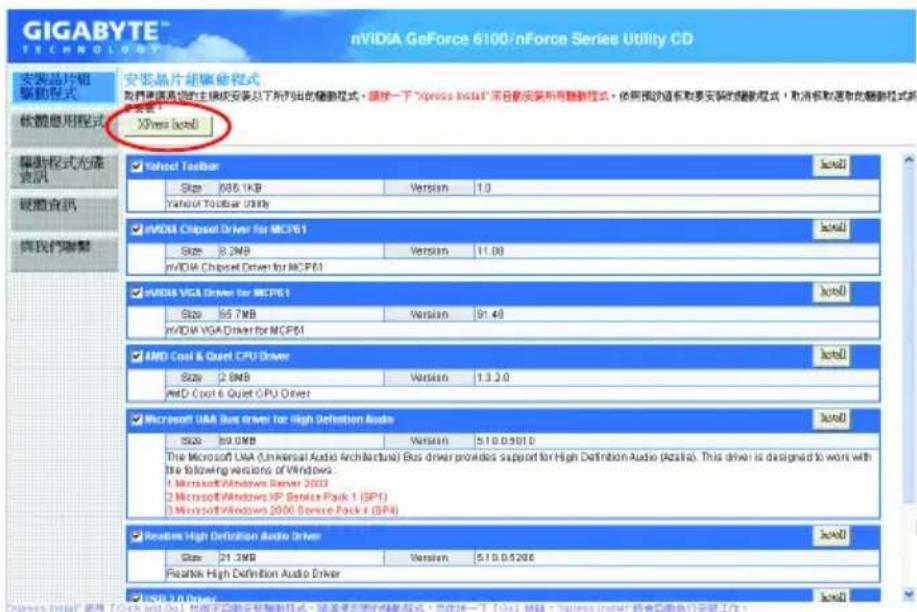

3-1. 安装晶片组驱動程式 51
3-2 软體應用程式 52
3-3 驅動程式光碟資訊 52

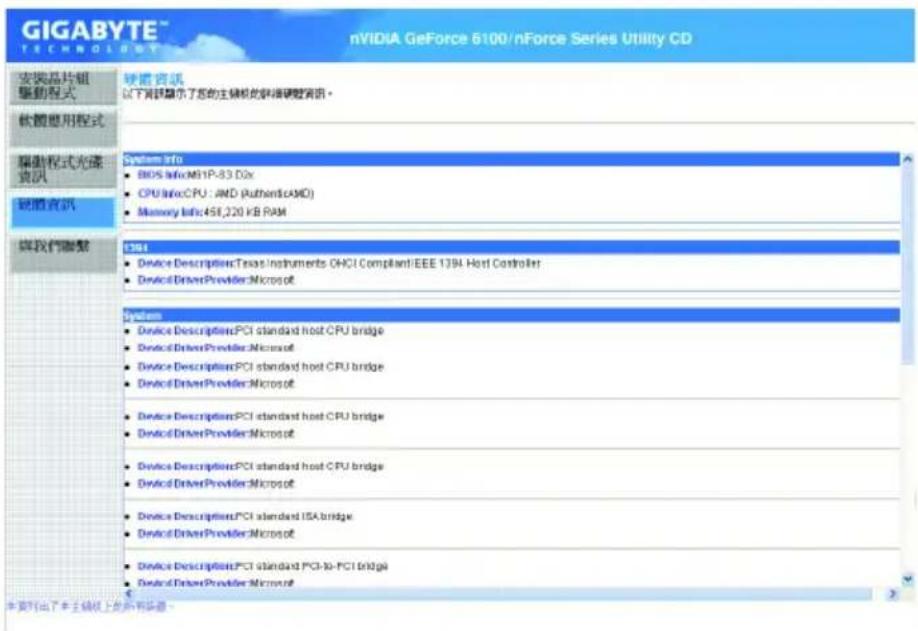

3-4 硬體資訊 53

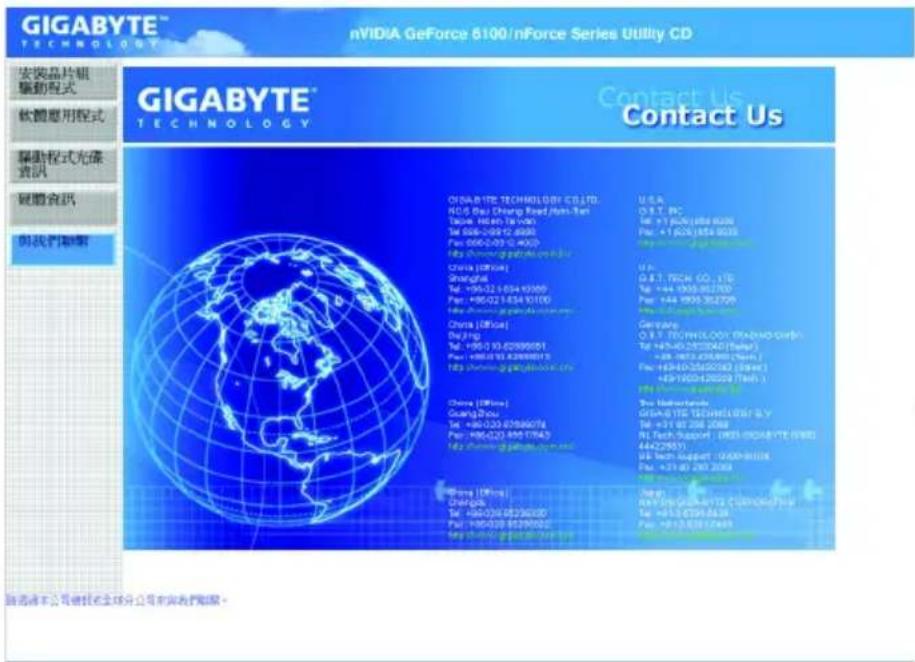

3-5 與我們聯繫 53

第四章 附錄 55

4-1 独特功能简介 55

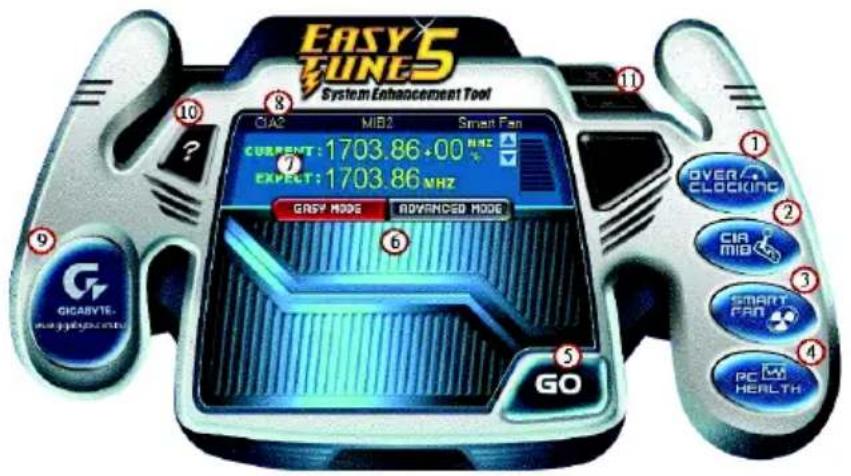

4-1-1 EasyTune 5 介绍 55

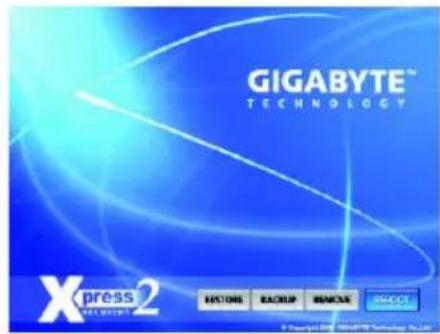

4-1-2 XpressRecovery2介绍 56
4-1-3 BIOS更新方法介绍 58
4-1-4 如何建構 Serial ATA 硬碟 62
4-1-5 二/四/六/八聲道介紹 72

4-2 故障排除 77

清點附件

IDE排線條，軟碟機排線條
SATA 3Gb/s排線條
√ 後方I/O裝置鐵片

*上述附帶配件規格僅供參考，實際規格以實物為準，技嘉科技保留修改之權利。

選購配件

2埠USB2.0擴充擋板(料號：12CR1-1UB030-51/R)
4埠USB2.0携糟板UBP30-21/R)
2璋IEEE1394摘12G首板1日08-01R)
e-SATA排線（120F-1-3SATPW-11R）
串列埠擴充擋板（料2CF-1-1CM001-31/12CF1-1CM001-12R）
音效擴充擋板(S/PDIF輸出12R1-1SPINQ-11/R)

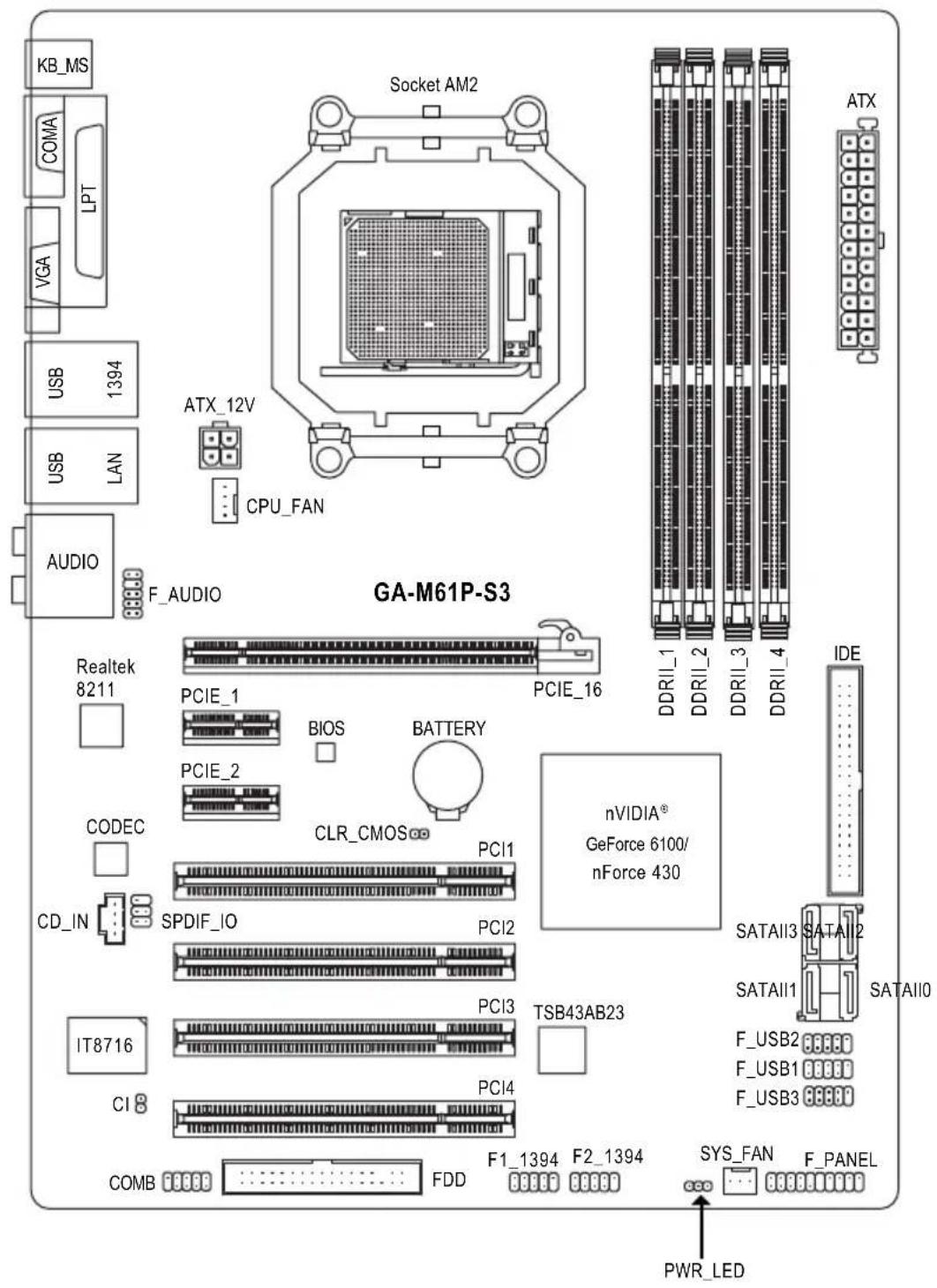

GA-M61P-S3 主機板配置圖

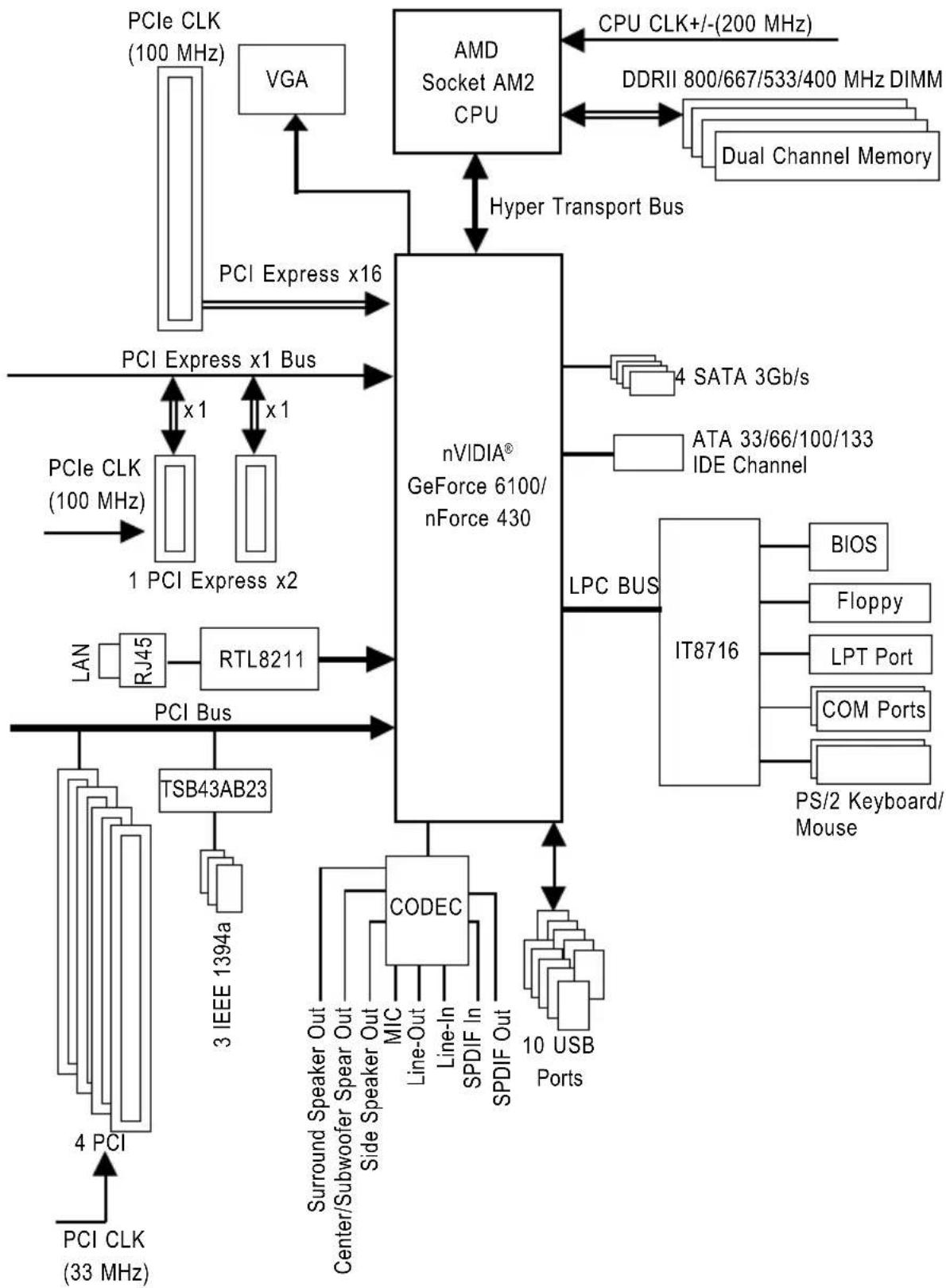

晶片組功能方塊圖

第一章 硬體安裝

1-1 安装前的注意需知

準備您的電腦

主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因為遭到靜電影響而損壞。所以請在正式安裝前，做好下列準備：

1. 請將電腦的電源關閉，最好拔除電源插頭。
   2.拿取主機板時請儘量避免觸碰金屬接線部份。
   3.(CPURAM)電路元件時，最好能夠戴上有防靜電手環。
2. 在積體電路未安裝前，需將元件置放在靜電墊或防靜電袋內。
3. 當您將主機板中的電源供應器插座上的插頭拔除時，請確認電源供應器的開關是關閉狀態。

安装注意事项

1. 安裝前，請勿任意撕毀主機板上的貼紙，否則會影響到產品保固期限的認定標準。
2. 安裝主機板或加裝任何硬體前，請務必詳細閱讀本手冊所提供的相關資訊。
3. 在使用產品前，請先確定所有排線及電源線都已正確的連接。
4. 請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。
   5.請確定沒有遺留螺絲或鐵製品在主機板上或電腦機殼內。
5. 請勿將電腦主機放置在不平穩處。
6. 在安裝時若打開電腦電源可能會造成系統元件、其他週邊和您自己本身的傷害。
7. 如果您對執行安裝不熟悉，或在使用本產品時有發生任何技術性問題，請洽詢專業的電腦技術人員。

1-2 產品規格

中央處理器	AMD Athlon™ 64 FX / Athlon™ 64 X2 Dual-Core / Athlon™ 64 / Sempron™ 處理器
系統匯流排	2000 MHz匯流排
晶片組	nVIDIA® GeForce 6100/nForce 430晶片組
網路	Regaltek RTL8211 (10/100/1000 Mbit)
音效	Regaltek ALC883 CODEC 晶片 HighDefinition Audio 2支接/6/8 聲道 SBDIF /輸入輸出 CD接 音源輸入
IEEE1394 • T.I. TSB43AB2B	晶片 3 IEEE1394a 插座
儲存裝置介面	nVIDIA® GeForce 6100/nForce 430晶片組 - 1組軟碟機插座可連接1組軟碟機 - 1組IDE插座ATA 66/ATA 100/ATA 1332,可連接 組IDE裝置 - 4組SATA 3Gb/s 推SATA可插組 - SATA支援資料 RAID 0、RAID 1、RAID 0+1及RAID 5功能
作業系統	Microsoft Windows 2000/XP
記憶體	4 DDRRII DIMM 16GB增,最大支援到(註一) 支援雙通道 DDRRII 800/667/533/400 DIMM 1888 DDRRII DIMM
擴充槽	1組PCI Express x16 擴充槽 2PCI Express x1 擴充槽 4組PCI 擴充槽
內接插座	124-pin ATX 電源插座 14pin ATX 12V 電源插座 1組軟碟機插座 1IDE插座 4 SATA 3Gb/s 插座 1組CPU風扇插座 1組系統風扇插座 1組前端控制面板插座 1組前端音源插座 1組光碟機音源插座 1組S/PDIF輸入/輸出插座 1組串列埠插座 3組USB 2.0/1.1插座,可使用排線接出6個USB 2.0/1.1連接埠 2組IEEE 1394a插座,可使用排線接出2個IEEE 1394a連接埠 1組系統電源指示燈插座 1組機殼開啟偵測插座
後方面板裝置 連接插座	1PS/2 鍵盤插座 1PS/2 滑鼠插座 1組並列埠 1組串列埠插座 1組螢幕插座 4USB 2.0/1.1 插座 1IEEE 1394a 插座 1Rd-45 垛 6(組音)源接頭音源輸入音源輸出麦克風環繞喇叭後喇叭輸出/(中央重低音輸出側喇叭輸出
I/O 控制器716	晶片
硬體監控	系統電壓偵測功能 CPU/系統溫度偵測功能 CPU/系統風扇運轉偵測功能 CPU/系統過溫警告 CPU/系統風扇故障警告功能 CPU/系統智慧風扇控制(註二)
BIOS◆14 Mbit flash ROM個 ◆AWARDBIOS
附加特色	@BIOS Download Center QFlash EasyTune (註三) Xpress Install Xpress Recovery2 Xpress BIOS Rescue
附赠軟體	Norton Internet Security (OEM 版本)
規格	Micro ATX 規格; 30.5公分×21.5公分

（註一）由於Windows32-bit作業系統的限制，若安裝超過4GB的實體記憶體時，在作業系統內實際可利用的記憶體大小將少於4GB；Windows64-bit作業系統則無此限制。
（註二）是否支援CPU智慧風扇控制功能會依不同的CPU而定。
（註三）EasyTune的功能會因不同主機板而有所差異。

1-3 安装中央處理器及散熱裝置

在開始安裝中央處理器(CPU)前，請遵守下列的警告訊息：

1. 請確認您所使用的中央處理器是在本主機板的支援範圍。
   2.（請注意中央處理器的第一腳小三角形記號處位置，若您插入的方向錯誤，中央處理器就無法插入，請立刻更改插入方向。
   3.請在中央處理器與散熱裝置之間均勻塗抹散熱膏。
2. 在未將散熱裝置安裝到中央處理器之前，請不要運行中央處理器，否則過熱會導致中央處理器永遠損壞。
3. 請依據您的中央處理器規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，因為這些規格對於週邊設備而言並不算是符合標準規格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例如：中央處理器、顯示卡、記憶體、硬碟等來設定。

1-3-1 安装中央處理器

請先確認中央處理器的針腳沒有彎曲，接著將處理器插座連桿向上拉起至90度角的位置(如圖)。請將中央處理器第一腳標示小三角形記號處，對齊插座上的三角型記號，再將中央處理器小心放入插座中，並確定所有針腳都已進入插槽內（如圖2）。請不要強迫安裝中央處理器到插座中。注意中央處理器的第一腳位置，若您插入的方向錯誤，處理器就無法插入，請立刻更改插入方向。

图1.

將中央處理器插座的連桿向上拉起至90度的位置。

圖2.

將中央處理器第一腳（小三角形記號處）對齊插座上的三角型記號，再將中央處理器小心放入插座中，並確定所有針腳都已進入插槽內。

確定中央處理器完全插入定位後，一手按住中央處理器中間的位置，緩緩的將插座連桿向下壓至鎖住的位置。

切勿強迫安裝中央處理器到插座中，若插入的方向錯誤，中央處理器就無法插入，此時請立刻更改插入方向。

1-3-2 安装散热装置

圖1.在安裝散熱裝置前，請先塗抹散熱膏於中央處理器表面。接著將中央處理器專用的散熱裝置裝好。（詳細安裝方式請參考散熱裝置的使用手冊。）

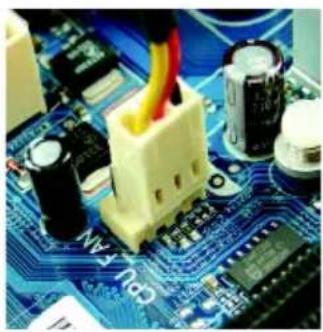

圖2.將散熱裝置的電源線接至主機板上的CPU_FAN插座，不然您的中央處理器將處於不正常的工作環境，甚至會因為溫度過高，而燒毀處理器。

當塗抹在中央處理器上的散熱膏呈現硬化的現象時，可能會產生散熱裝置黏住中央處理器的情況。為避免此情況發生，我們建議您可使用散熱膠帶來取代散熱膏，或是小心地移除散熱裝置。

1-4 安裝記憶體模組

在開始安裝記憶體模組前，請遵守下列的警告訊息：

1. 請先確認您所購買的記憶體模組適用本主機板所支援的規格，建議您使用相同容量、規格、及廠牌的記憶體模組。
2. 在安裝或移除記憶體之前，請先確定電腦的電源已經關閉，以免造成損毀。
3. 記憶體模組設計有防呆標示，若您插入的方向錯誤，記憶體模組就無法插入，此時請立刻更改插入方向。

此主機板支援DDRII BQ體模組插槽，會自動偵測記憶體的規格及其大小。安裝記憶體模組時只需插入插槽內即可，由於記憶體模組有一個凹痕，所以只能以一個方向插入。在不同的插槽，記憶體大小可以不同。

圖1.

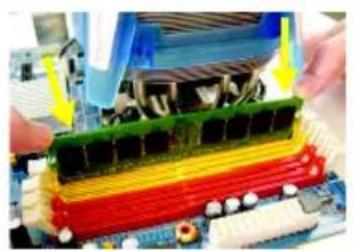

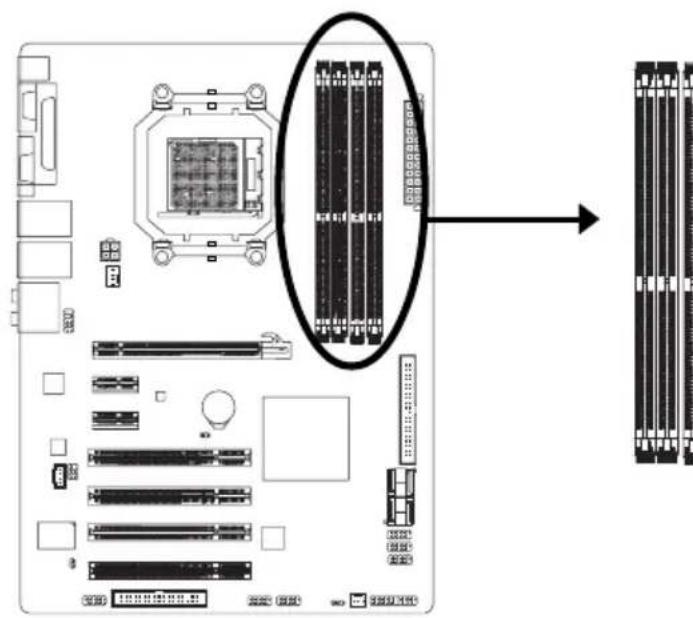

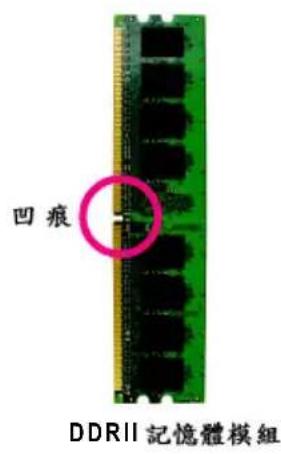

記憶體模組有一個凹痕，所以只能以一個方向插入。請扳開記憶體模組插槽卡榫，以雙手按在記憶體模組上邊兩側，以垂直向下平均施力的方式，將記憶體模組下壓推入插槽。

圖2.

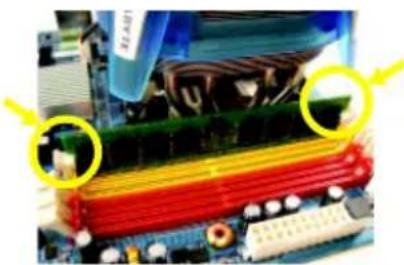

一旦確實壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組予以固定。試著輕輕搖動記憶體模組，若不搖晃則表示安裝完成。

Dual Channel DDRII (雙通道記憶體

GA-M61P-S3支援雙通道記憶體技術當使用雙通道記憶體時，

Memory Bus的頻寬會增加為原來的兩倍。

由於CPU的限制，若要啟動雙通道記憶體技術時，需注意以下安裝說明：

1.DR您只安裝一支 記憶體模組，將無法啟動雙通道記憶體技術。
2.DR安裝二支 記憶體模組，建議您使用相同的記憶體模組即相同大小、廠牌、速度、顆粒)DD將其安裝於相同顏色的 插槽內，才能啟動雙通道記憶體技術。
3.DRJI要安装四支 記憶體模組，建議您使用相同的記憶體即相同大小、廠牌、速度、顆粒)才可以啟動雙通道記憶體技術。

可啟動 Dual Channel Technology (SBS如下表： ：單面， ：雙面， ：沒有安裝記憶體)

記憶體插槽	DDRII_1DDRII_2 DDRII_3DDRII_4
2支記憶體模組	DS/SSDS/SS----
	----DS/SSDS/SS
4支記憶體模組	DS/SS DS/SS DS/SS DS/SS

若您只安裝2DDRII DDR機體模DDRII-2建議您將其安裝於及插槽。

1-5 安装介面卡

您可以依照下列的步骤安装您的介面卡：

1. 在安裝介面卡之前請先詳細閱讀介面卡的使用手冊並關閉電腦的電源。
   2.（移除電腦外殼，並且讓自己保持接地。為了使人體不帶電，以防止靜電傷害電腦設備）。
2. 麻開螺絲，移開介面卡安裝擴充槽旁的金屬擋片。
3. 將介面卡小心且確實的插入在擴充槽中。
4. 請確定所有介面卡皆確實固定插在該擴充槽，並將螺絲鎖回。
5. 重新將電腦機殼蓋上。
6. B1Q3 效電源，若有必要請至 程式中設定介面卡的相關設定。
7. 安裝介面卡所附的驅動程式。

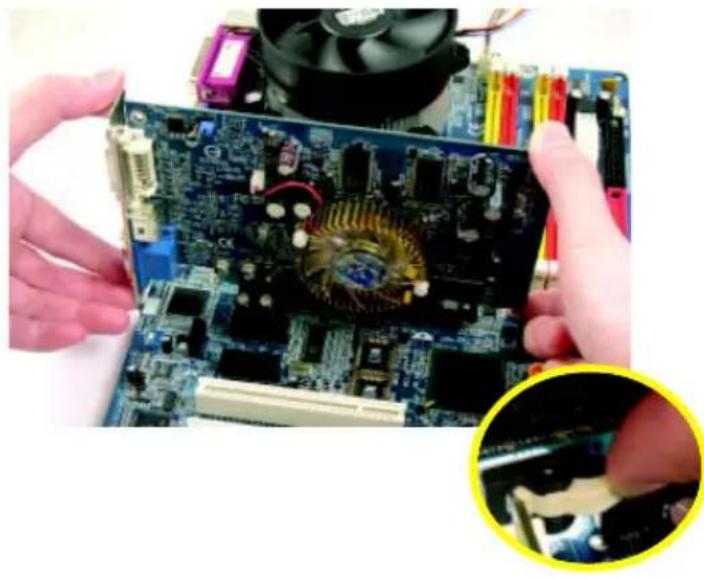

安装PCIExpressx16顯示卡：

當您在安裝顯示卡時，請將顯示卡緩緩插入PCI Express x16擴充槽中並確認白色卡桿已確實卡住顯示卡。當您欲移除顯示卡時請先將白色卡桿向內壓，再將顯示卡移除。

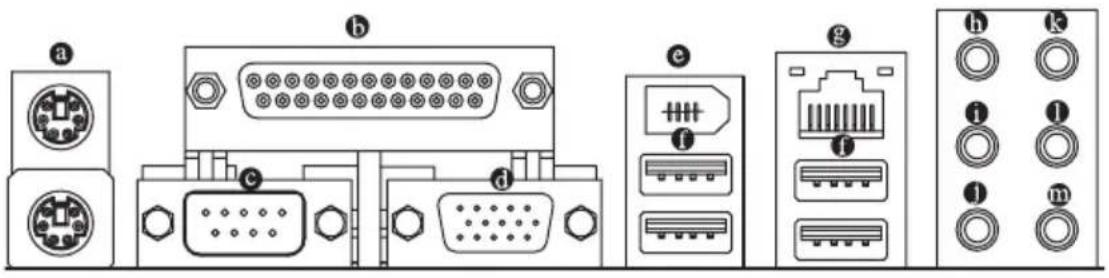

1-6 後方裝置插座介紹

PS/2及 滑鼠插座

此為連接PS/2繡盤及滑鼠的插座，在上面的是滑鼠插座綠色，下面的是鍵盤插座（紫色）。

並列埠插座

也稱為印表機連接埠，可連接印表機、掃描器等週邊設備。

串列埠A

串列埠可連接滑鼠、數據機等設備。

④ 萤幕插座

顯示器可接至此插座。

IEEE 1394a插座

電子電機工程師協會1394標E協394建模tuteofElectrical为nd

Electronics Engineers)電子電機工程師協會所制定的串列匯流排介面標準具有高速、高頻寬及熱插拔功能。

通用序列匯流排

當您要使用通用序列匯流排連接埠時，必須先確認您要使用的週邊設備為標準的USBUSB/USBUSB滑鼠、掃瞄器、數據機、喇叭…等。而且必須確認您的作業系統是否支援此功能，或是需要另外再掛其他的驅動程式，如此才能正常工作，詳情請參考USB週邊裝置的使用手冊。

網路插座

提供網路連線，此網路插座是Gigabit Ethernet 10x100/1000 Mbps 速度執行。

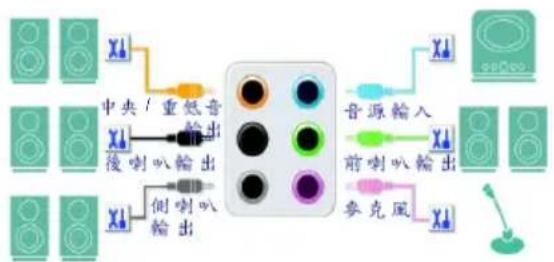

中央/重低音輸出

此插孔預設值為中央/重低音輸出孔，可提供中央/重低音聲道輸出聲音。

後喇叭輸出

此插孔預設值為後喇叭輸出孔，可提供後置環繞聲道輸出聲音。

侧喇叭輸出

此插孔預設值為側喇叭輸出孔，可提供中置環繞聲道接至此插座來輸出聲音。

音源輸入

此插孔預設值為音源輸入孔。光碟機、隨身聽及其他音源輸入裝置可以接至音源輸入孔。

音源輸出（前喇叭輸出）

此插孔預設值為音源輸出（前喇叭輸出）孔。立體聲喇叭或耳機音源插頭可以接至音源輸出孔來輸出聲音。

麦克風

此插孔預設值為麥克風連接孔。麥克風必須接至此插孔。

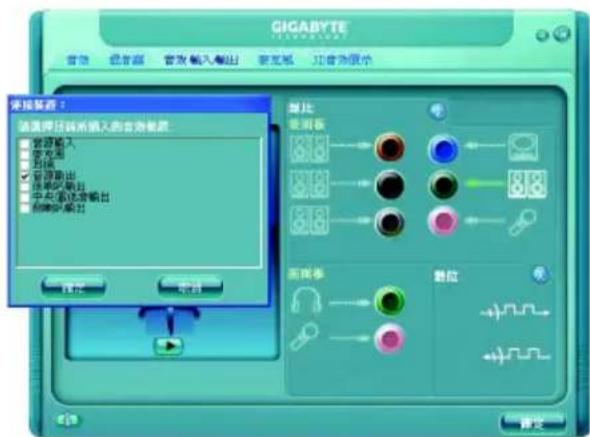

以上 串 串 音效插孔除了可支援預設值所指定的裝置外，更可透過軟體來改變插孔定義，支援不同的音效裝置類型，唯麥克風仍必須連接至 串 的麥克風插孔才有作用。詳細的軟體設定請參考2/4/6/8聲道使用說明。

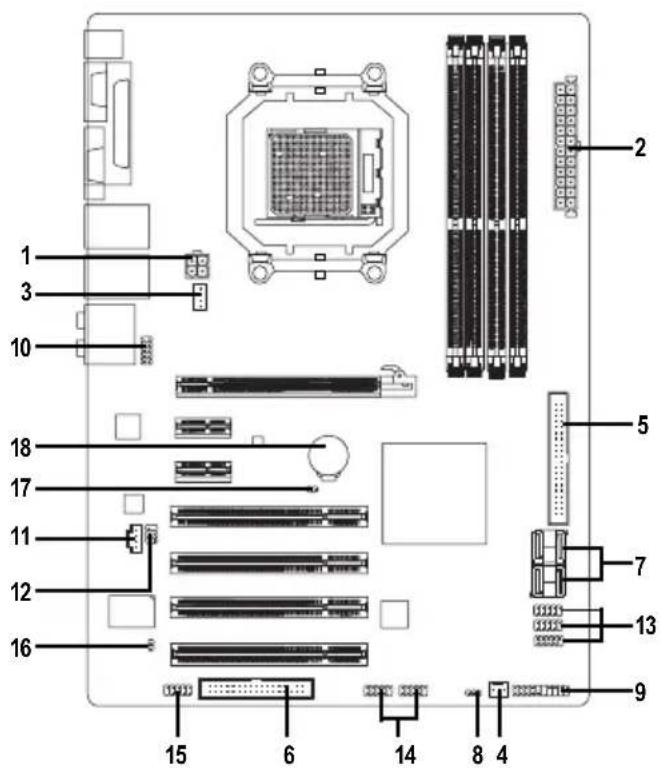

1-7 插座及跳線介紹

1) ATX_12V	10) F_AUDIO
2) ATX (Power Connector)	11) CD_IN
3) CPU_FAN	12) SPDIF_IO
4) SYS_FAN	13) F_USB1 / F_USB2 / F_USB3
5) IDE	14) F1_1394 / F2_1394
6) FDD	15) COMB
7) SATAIIO / 1 / 2 / 3	16) C I
8) PWR_LED	17) CLR_CMOS
9) F PANEL	18) BATTERY

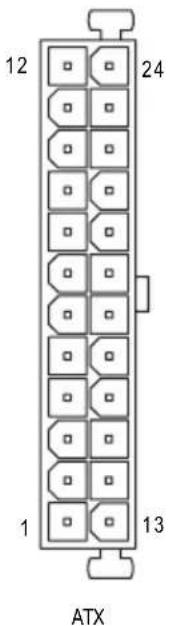

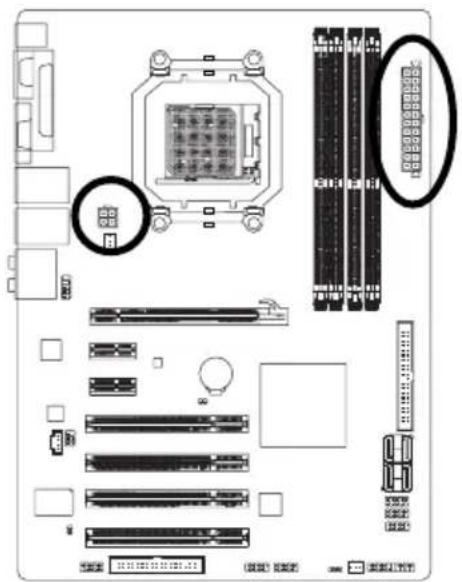

1/2)ATX_12V/ATX（電源插座

透過電源插座，可使電源供應器提供足夠且穩定的電源給主機板上所有元件，在插入電源插座前，請先確定所有元件或裝置皆已正確安裝，並注意插座之正確腳位，對準後緊密的插入。

ATX_12V @P@A主提供 電源使用。若沒有插上 電源插座，系

統將不會啟動。

注意！

為因應將來擴充需求，建議使用輸出功率大的電源供應器（300議：瓦或以上之電源供應器），以供應足夠的電力需求。若使用電力不足的電源供應器，可能會導致系統不穩或無法開機。

如果您使用的電源供應器的ATX24源A接為支援腳，請將主機板上電源插座上的遮蓋物移除。若電源接頭為20支接腳，請勿將電源接頭插入遮蓋物放置的範圍內。

接聊	定義
1	接地聊
2	接地聊
3+12
4+12

接腳	定義	接腳	定義
1 3.3V		13 3.3V
2 3.3V		14 -12V
3	接地腳	15	接地腳
4 +5V		16 PS_ON(soft On/Off)
5	接地腳	17	接地腳
6 +5V		18	接地腳
7	接地腳	19	接地腳
8	電源良好	20 -5V
9 5V S B(stand by +5V)		21 +5V
10 +12V		22 +5V
11 +12V(僅於 24 支接腳的電源接頭支援)		23 +5V	(僅於 24 支接腳的電源接頭支援)
12 3.3V(僅於 24 支接腳的電源接頭支援)		24	接地腳(24 於 接腳的電源接頭支援)

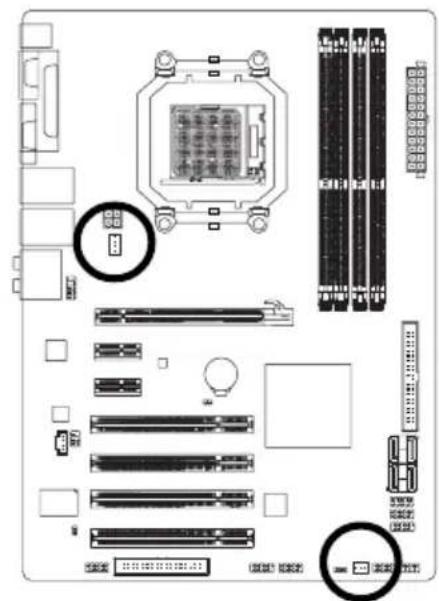

3/4)CPU_FAN/SYS_FAN（散热風扇電源插座

散熱風扇之電源插座皆提供+12V的電壓4-pH插座為支援 只有

CPU_FAN支援電源接頭以及具有防呆裝置。大部份廠商設計之電源接頭為紅色線是正極，一定要接到+12V(GN)線是接地線

注意！

請務必記得插上CPU/散熱風扇電源插座，避免您的系統處於不正常的工作環境，產生溫度過高導致CPU燒毀或是系統當機的情況。

CPU_FAN:

接腳	定義
1	接地腳
2+12	速度控制腳
3	轉速偵測腳
4	速度控制腳

SYS FAN:

接腳	定義
1	接地腳
2+12V
3	轉速偵測腳

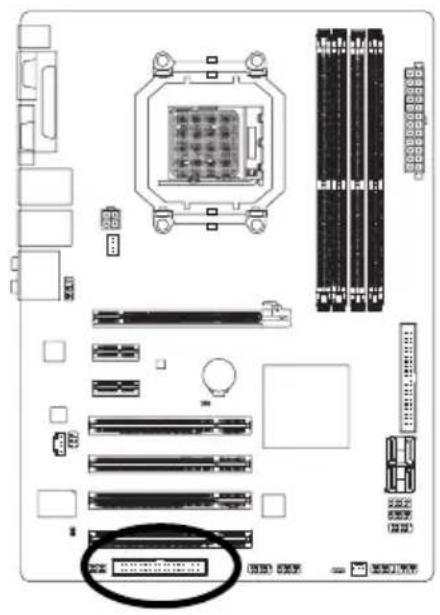

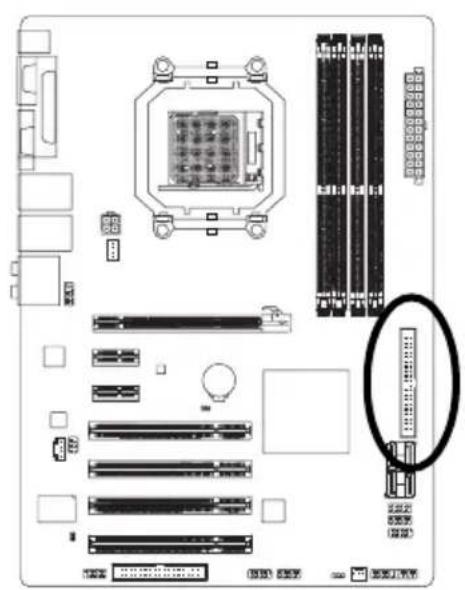

5) IDE (IDE) 插座

IDE插座IDEIDE設備接到電腦的界面。一個插座可以連接一條排線，而一條排線可以連接二組IDE設備硬碟或光碟機等IDE果您連接了二組設備，請將第一組的跳線設為Master，第二組設為Slave。(詳細設定請參考IDE設備上的說明)連接IDE設備前請先確認插座上防呆缺口的位置。

6) FDD() 软碟機插座

此插座用來連接軟式磁碟機的排線，而排線的另一端可以連接一部軟式磁碟機。可連接之軟碟機類型有：360 KB 720 KB 1.2-MB 1.44 MB 2.88 MB。連接軟碟機前請先確認插座上防呆缺口的位置。

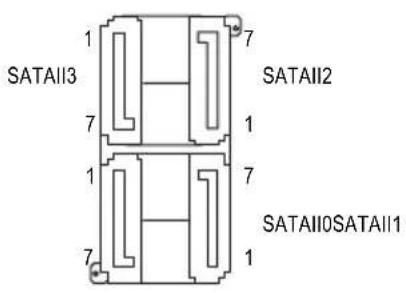

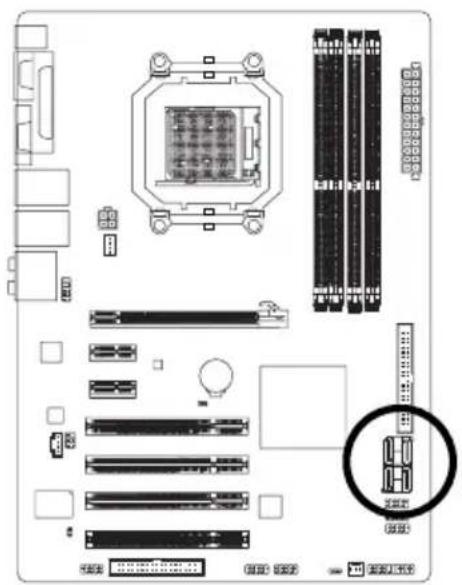

7) SATA10 / 1 / 2 / 3 (SATA 3Gb/s) 插座

SATA 3Gb/s

的傳輸速度，請配合

做相關設定。並

且請安裝適當的驅動程式，方可正常動作。

接腳	定義
1	接地腳
2 TXP
3 TXN
4	接地腳
5 RXN
6 RXP
7	接地腳

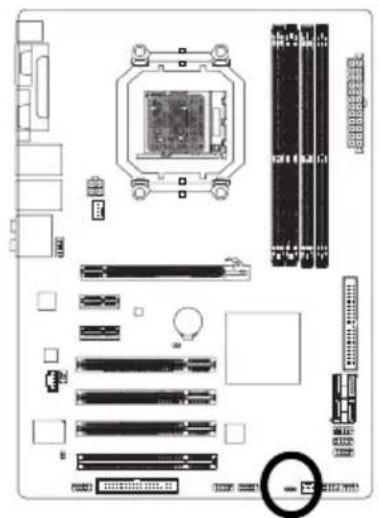

8)PWR_LED（）系統電源指示燈插座

電腦機殼上的系統電源指示燈可以連接至此插座，指示系統目前狀態。當系統在待命(S1)模式時，電源指示燈會以閃爍的方式呈現。

1

接脚	定义
1 MPD+
2 MPD-
3 MPD-

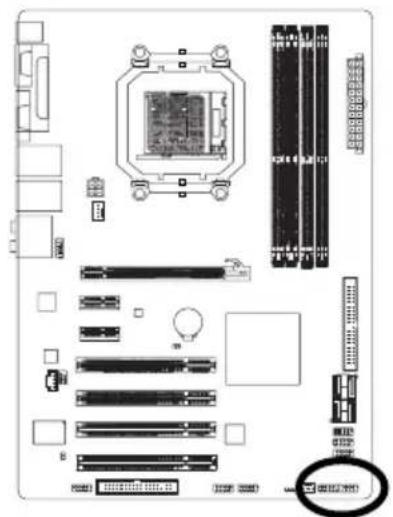

9)F PANEL（前端控制面板跳線

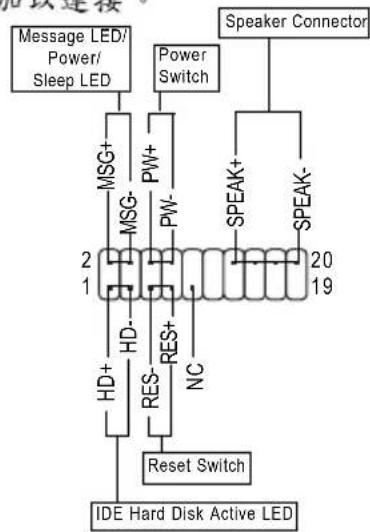

當您購買電腦機殼時，電腦機殼的控制面板有電源指示燈、喇叭、系統重置開關、電源開關等，您可以依據下列表格的定義加以連接。

HD (IDE Hard Disk Active LED) Pin 1: LED anode(+)硬碟指示燈正極 硬碟動作指示燈(Pin2: LED cathode(-)硬碟指示燈負極 請注意正負極性
SPEAK (Speaker Connector)-Pin\接腳 (插印2-Pin3:	電源 無作用 Pin 4: Data(-) 訊號接腳
RES (Reset Switch) Open/Normal (開Close: Reset Hardware System	一般運作 強迫系統重置開機 無正負極性正反皆可使用
PW (Power Switch) Open: Normal: 按键開關機(紅Close: Power On/Off:	開路一般運作 / 短路開機關機 無正負極性正反皆可使用
MSG (Message LED/Power/Sleep LED) 訊息指示燈(黃色	Pin 1: LED anode(+)訊息指示燈正極 2: LED cathode(-)訊息指示燈負極 請注意正負極性
NC(紫色)	無作用

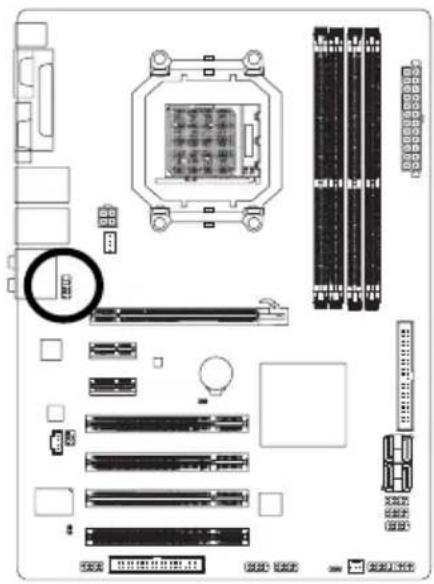

10) F AUDIO (前端音源插座

此前端音源插座可以同時支援HD(High Definition)A99真及 音效模組。當您欲安裝前置音效模組時，請將機殼面板音源線接至此插座，並於安裝時小心確認音源線的接腳定義是否與插座吻合，若安裝不當可能造成設備無法使用甚至損毀。此機殼面板音源線為選擇性功能套件，建議您可以聯絡您的機殼廠商。

HD接頭定義：

接腳	定義
1 MIC2_L
2	接地腳
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 FSENSE1
7 FAUDIO_JD
8	無接腳
9 LINE2_L
10 FSENSE2

AC'97接頭定義：

接腳	定義
1 MIC
2	接地腳
3 MIC	電源
4	無作用
5 Line	Out(R)
6	無作用
7	無作用
8	無接腳
9 Line	Out(L)
10	無作用

前端音源驅動程式預設值為支援HD A@模組，若您欲使用組來啟動前置音效時，請至第76頁參考其設定方式。

音效模

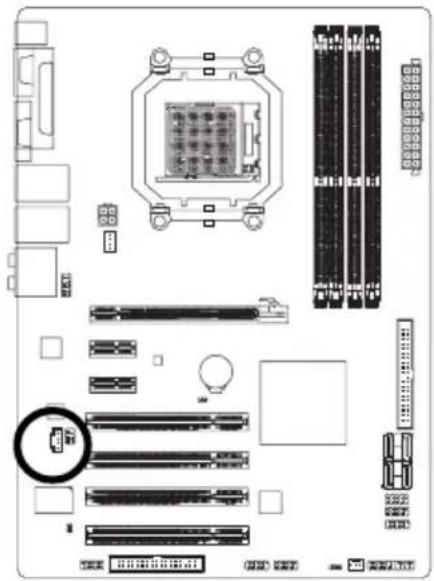

11) CD_IN (光碟機音源插座

您可以将CD-ROMDvD-ROMCD的

音源線連接至此主機板內建音效卡中。

接聊	定義
1	左聲道音源輸入
2	接地聊
3	接地聊
4	右聲道音源輸入

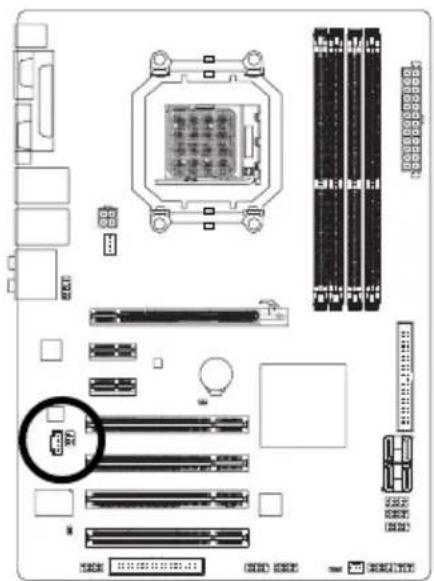

12)SPDIF_IO(S/PDIF输入输出插座

Sony/Philips Digital Interface Format 為新力 飛利浦所制定的數位介面格式，此主機板支援 S/PDIF $PDAF輸出功能。

S/PDIF輸入能將數位訊號透過應用程式輸入至電腦中處理。請特別注意，使用此功能時，須確認您的周邊裝置具有數位輸出(S/PDIF Out)功能。

S/PDIF A3能A提供數位音效給內含解碼器的外接喇叭或解碼器。請特別注意，使用此功能時，須確認您的音響系統具有數位輸入(S/PDIF In)功能。您所使用的S/PDIF套件是否與接腳定義吻合，並是否正確安裝若安裝不當可能造成設備無法使用甚至於損毀。

此S/PDIF排線為選擇性的功能套件，建議您可以聯絡當地代理商購買。

接腳	定義
1	電源
2	無接腳
3 SPD	IF
4 SPD	IFI
5	接地腳
6	接地腳

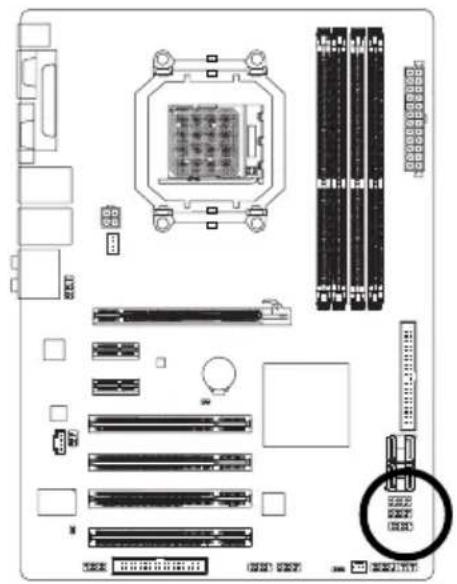

13)F_USB1/F_USB2/F_USB3（前端通用串列埠插座

您所使用的前端USB套件是否與接腳定義吻合，並是否正確安裝；若安裝不當可能造成設備無法使用甚至於損毀。此前端USB排線為選擇性的功能套件，建議您可以聯絡當地代理商購買。

接腳	定義
1(5V)	電源
2(5V)	電源
3USB	DX-
4USB	Dy-
5USB	DX+
6USB	Dy+
7	接地腳
8	接地腳
9	無接腳
10	無作用

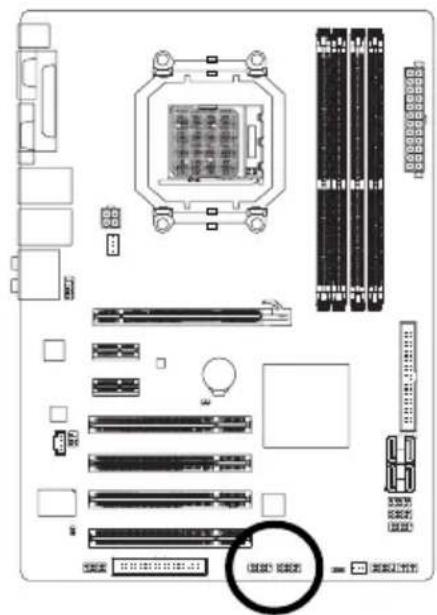

14)F1_1394/F2_1394(IEEE 1394插座

電子電機工程師協會1394 EEE連(接) of Electrical and Electronics Engineers)電子電機工程師協會所制定的串列匯流排介面標準具有高速、高頻寬及熱插拔功能。您所使用的IEEE 1394套件是否與接腳的定義吻合，並是否正確安裝；若安裝不當可能造成設備無法使用甚至於損毀。此IEEE 1394排線為選擇性的功能套件，建議您可以聯絡當地代理商購買。

接腳	定義
1 TPA+
2 TPA-
3	接地腳
4	接地腳
5 TPB+
6 TPB-
7 (12V)	電源
8 (12V)	電源
9	無接腳
10	接地腳

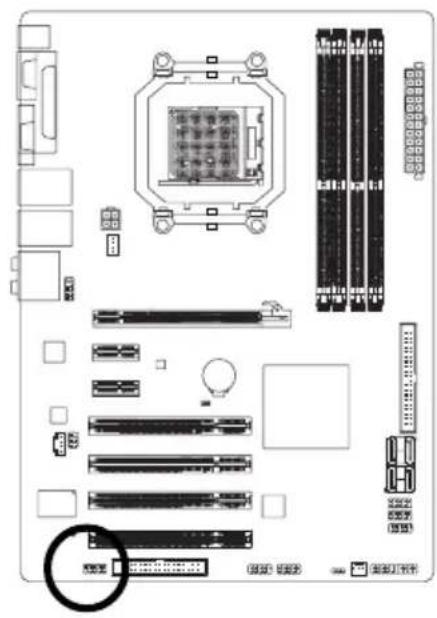

15) COMB（列埠 插座

前端串列埠接腳是有方向性的，所以安裝串列埠裝置時，要特別注意極性。串列埠連接排線為選擇性的功能套件，可以聯絡相關代理商購買。

接腳	定義
1NDCDB-
2NSINB
3NSQUTB
4NDTRB-
5	接地腳
6NDSRB-
7NRTSB-
8NCTSB-
9NRIB-
10	無接腳

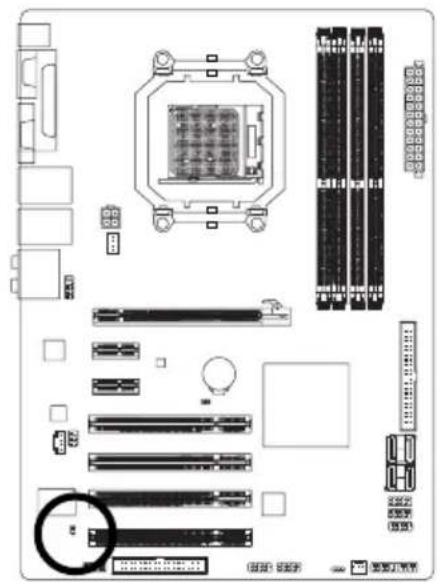

16) CI（電腦機殼被開啟偵測

本主機板提供電腦機殼被開啟偵測功能，若您要使用此功能需搭配外接式偵測裝置。

接腳	定義
1	訊號腳
2	接地腳

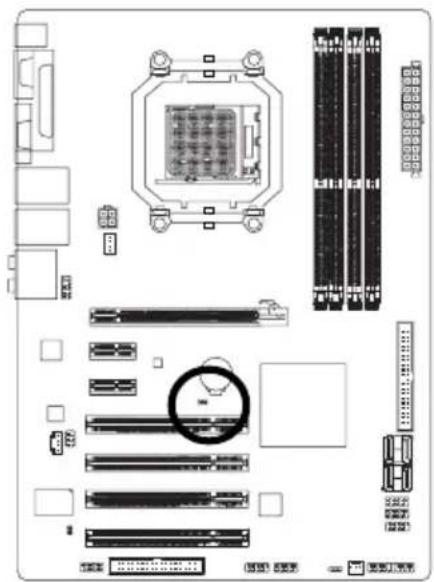

17) CLR CMOS (清除 CMOS 資料功能接腳

您可以透過此跳線將您主機板內CMOS的資料清除乾淨，回到最原始的設定。而為避免不當使用此功能，此跳線不附跳帽。如果您要使用清除CMOS功能，請將針腳短路。

開路：一般運作
短路：清除CMOS内的资料

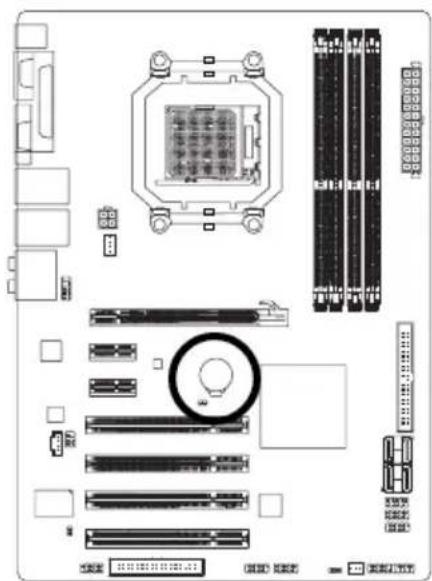

18) BATTERY (電池

如果電池有任何不正確的移除動作，將會產生危險。
如果需要更換電池時請更換相同廠牌、型號的電池。
有關電池規格及注意事項請參考電池廠商之介紹。

假如您想要清除CMOS资料

1.請先關閉電腦，並拔除電源線。
2.小心地將主機板上的電池取出並且將它放置一旁約一分鐘。（或是使用例如螺絲起子之類的金屬物碰觸電池座的正負極造成其短路約五秒鐘。）
3.再將電池裝回。
4.接上電源線並重新開機。

第二章 BIOS組態設定

BIOS(Basic Input and Output System) @MOS SETUP 定，使電腦正常工作，或執行特定的功能。CMOS SETUP @MOS SRAM數據儲存於主機板上內建的板上的鋅電池繼續供應 CMOS SRAM所需電力。

程式，供使用者依照需求而自行設

電源開啟後，BIOSRS行(Power-On Self Test）開機自我測試時，按下鍵便可進入BIOS CMOS SETUPBIOSBIOS"Ctr如果您需要進階的設定，請在設定畫面按下+F1"即可。

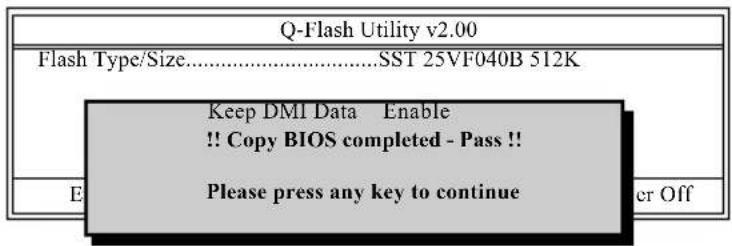

若您要更新BIOSBI@S@F@K嘉獨特的 更新方法： TM或@BIOSTM。

Q-FlashTM 讓使用者在不需進入任何作業系統，就可以輕鬆的更新或備份BIOS，因為它就在BIOS選單中。

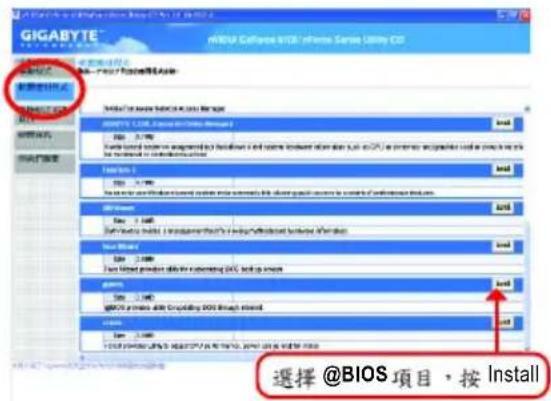

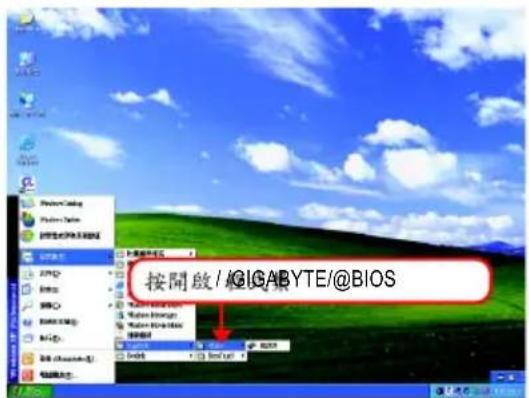

@BIOST™則是在視窗模式下更新BIOS的軟體，透過與網際網路的連結，下載及更新最新版本的BIOS。

操作按键說明

向上、向下、向左或向右移動色塊以選擇項目

確定選項

回到主畫面，或從主畫面中結束 程式

改變設定狀態，或增加欄位中之數值內容

改變設定狀態，或減少欄位中之數值內容

顯示所有功能鍵的相關說明

可顯示目前設定項目的相關說明

可載入該畫面原先所有項目設定 但不適用主畫面

可載入該畫面之 Fail-Safe 預設設定(但不適用主畫面)

可載入該畫面之 Optimized 預設設定(但不適用主畫面)

進入 功能

系統資訊

儲存設定並離開 CMOS SETUP 程式

如何使用輔助說明

主畫面的輔助說明：

當您在SETUP主畫面時，隨著選項的移動，底下便跟著顯示：目前被選到的SETUP項目的主要設定內容。

設定畫面的輔助說明：

當您在設定各個欄位的內容時，只要按下鍵，便可得到該欄位的設定預設值及所有可以的設定值，如BIOS預設值或CMOS SETUP預設值，若欲跳離輔助說明視窗，只須按鍵即可。

因為更新BIOS有潛在的風險，因此更新BIOS時請小心的執行，避免不當的操作而造成系統損壞。

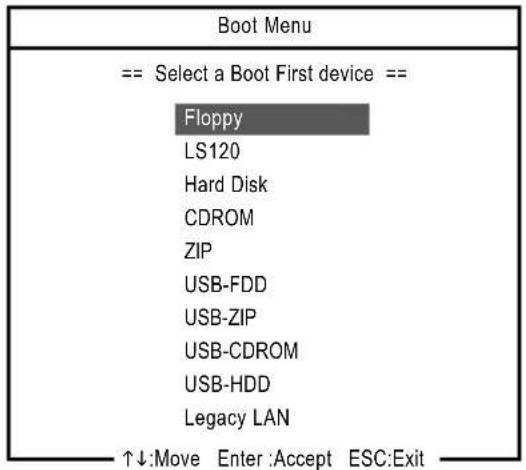

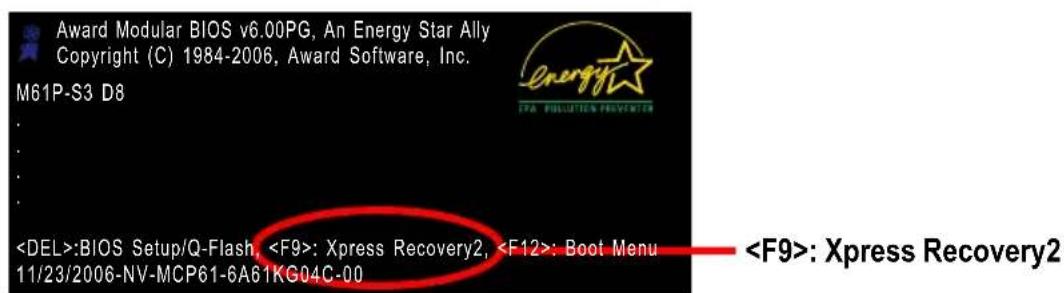

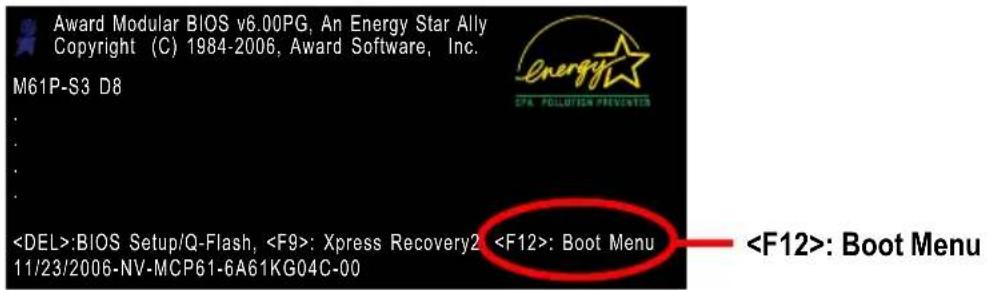

: Boot Menu

此功能提供您選擇所安裝的硬碟設備的開機順序。

按<？<或選擇欲作為開機的設備，然後按按可以離開此功能。

為確認鍵。

主畫面功能(BIOS 輔例版本：

進入CMOS SETUP設定畫面時，便可看到如下之主畫面。從主畫面中可以讓您選擇各種不同設定選單，您可以用上下左右鍵來選擇要設定的選項，按鍵即可進入子選單。

1. "設址主畫面功能選項中沒有找到您所需要的選項設定，請按進入進階BIOS畫面設定，作進一步搜尋。

2. "若od現Optimized Peaertis"，請選擇時的設定，以求系統的穩定度。

，即可载入出廠

3.BLO 節的 組態設定畫面僅供參考，將可能與您所看到的畫面有所差異。

Standard CMOS Features (標MOS) 設定

設定日期、時間、軟硬碟規格、及顯示器種類。

AdvancedBIOSFeatures（S） 功能設定

設定BIOS提供的特殊功能，例如開機磁碟優先順序、磁碟代號交換…等。

Integrated Peripherals (整合週邊設定

此設定畫面包括所有週邊設備的設定。如IDE SATA USB IEEE1394

COM port LPT port AC97 音效或內建網路…等的設定。

Power Management Setup（省電功能設定）

設定CPU、硬碟、螢幕等裝置的省電功能運作方式。

PnP/PCI Configurations 雜用與 組態設定

設定ISA nP P即插即用介面以及 介面的相關參數。

PC Health Status (電腦健康狀態

系統自動偵測電壓，溫度及風扇轉速等。

MB Intelligent Tweaker (M.I.T.)(頻率電壓控制

設定控制CPU時脈及倍頻調整。

Load Fail-Safe Defaults (Fail-Safe) 預設值

執行此功能可載入BIOS碁MOS 設定預設值，此設定是比較保守，但較能進入開機狀態的設定值。

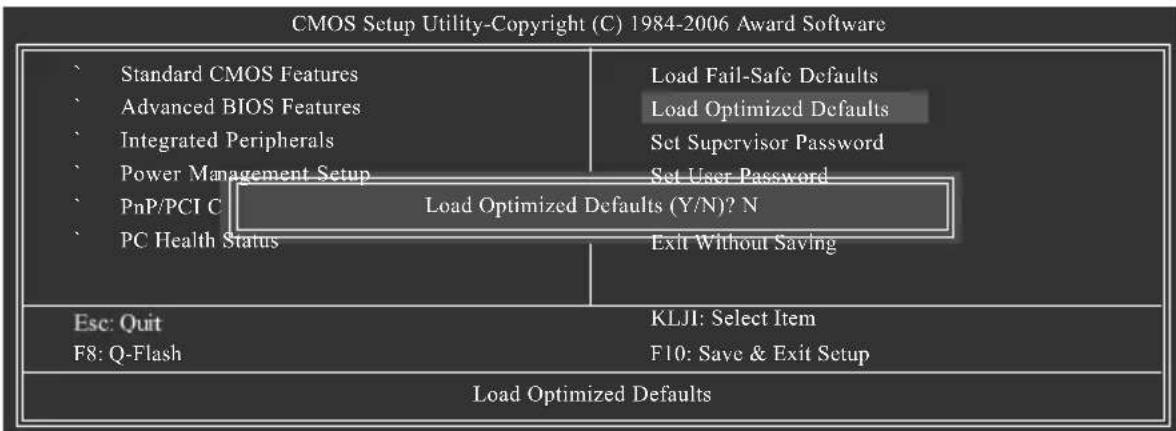

Load Optimized Defaults (载入 Optimized 預設值)

執行此功能可載入最佳化的 CMOS 設定預設值，較能發揮主機板速度的設定。

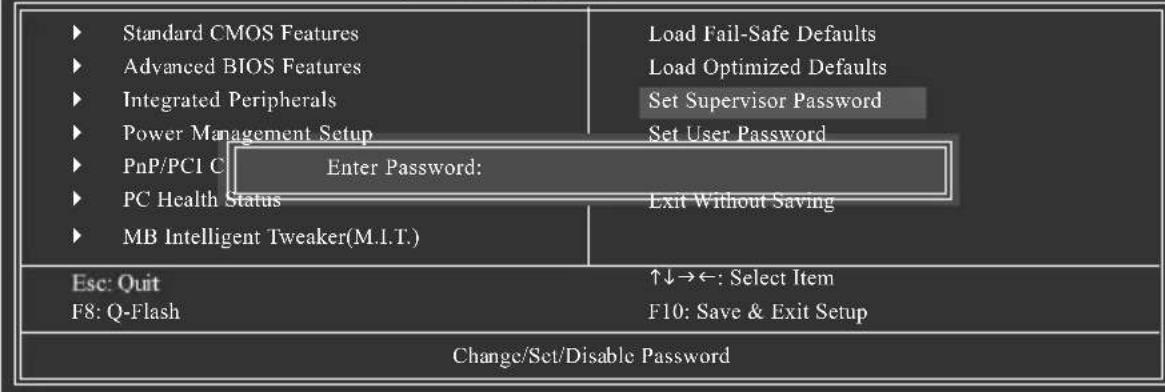

Set Supervisor Password (管理者的密码

設定一個密碼，並適用於進入系統或進入SETUPMSOS 設定。

SetUserPassword(使用者密码

設定一個密碼，並適用於開機使用PC&I@S 修改設定。

Save & Exit Setup 備存並結束

儲存所有設定結果並離開SETUP此時 會重新開機，以便使用新的

設定值，按 <F10> 键亦可執行本選項。

Exit Without Saving (結束 SETUP 程式)

不儲存修改結果，保持舊有設定重新開機，按亦可直接執行本選項。

2-1 Standard CMOS Features (CMOS)

設定

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software Standard CMOS Features
Date (mm:dd:yy) Time (hh:mm:ss)	Mon, Oct 2 2006 22:31:24	Item Help Menu Level
IDE Channel 0 Master	[None]
IDE Channel 0 Slave	[None]
IDE Channel 2 Master	[None]
IDE Channel 3 Master	[None]
IDE Channel 4 Master	[None]
IDE Channel 5 Master	[None]
Drive A [1.44M, 3.5"] Floppy 3 Mode Support	[Disabled]
Halt On	[All, But Keyboard]
Base Memory	640K
Extended Memory	447M
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Date (mm:dd:yy) (日/期hh:mm:ss) ()

時間設定

設定電腦系統的日期/時24，日期格式為「星期，月日年」，時間是以小時為計算單位，格式為「時：分：秒」。日期各欄位設定範圍如下：

星期 由目前設定的「月/日/年」自萬年曆公式推算出今天為星期幾，此欄位無法自行修改。
月(mm)112 到 月。
日(dd)128/29/30/31 日，視月份而定。
年(yy)19992098到年。

IDE Channel 0 Master/Slave（第DE/SAA次要

設備參數設定

IDE HDD Auto-Detection "Ent"

鍵可以自動偵測硬碟的參數。

IDE Channel 0 Master/Slave 設定 IDE/SATA 設備的參數。有以下三個選項。

• None 如果沒有安裝任何IDE/SATA設備，請選擇None，讓系統在開機時不需偵測硬碟，如此可以加快開機速度。
• Auto 讓BIOS在POST過程中自動偵測IDE/SATA各項參數。(預設值)
• Manual使用者可以自行輸入各項參數。

Access Mode 硬碟的使用模式。有以下四個選項：CHS/LBA/Large/Auto

(預設值：Auto)

IDE Channel 2,3,4,5 Master (第二、三、四、五組主要 IDE/SATA 設備參數設定)

IDE Auto-Detection 按下"Enter"键可以自動偵測硬碟的參數。
Extended IDE Drive 設定IDE/SATA設備的參數。有以下二個選項。

• None 如果沒有安裝任何IDE/SATA設備，請選擇None，讓系統在開機時不需偵測硬碟，如此可以加快開機速度。
• Auto 讓BIOS在POST過程中自動偵測IDE/SATA各項參數。(預設值)

Access Mode 硬碟的使用模式。有以下二個選項：Large/ Auto（預設值：Auto）
Capacity 目前所安装的硬碟容量。

硬碟機的相關參數通常會標示在外殼上，使用者可以依據此數值填入。

Cylinder 設定磁柱的數量。
Head 設定磁頭的數量。
Precomp Precompensation
Landing Zone 磁頭停住的位置。
Sector 磁區的數量。

Drive A（磁碟機種類設定

None None 沒有安裝磁碟機請設定
360K,5.25"5.25360KB时磁碟機， 容量。
1.2M,5.25" 5.25 1.2MB时磁碟機，容量。
720K,3.5"3720KB吋半磁碟機， 容量。
1.44M,3.5"31.44MB半磁碟機， 容量。
2.88M,3.5"32.88MB时半磁碟機， 容量。

Floppy 3 Mode Support (超擬動)常用之 規格軟碟

Disabled3Mode（沒有安裝任何 載碟。預設值
Drive A A: 3安Mote是 软碟。

Halt on (暫停選項設定

當開機時，若POST偵測到異常，是否要提示，並等候處理？可選擇的項目有：

No Errors 不管任何錯誤，均開機。
All Errors 有任何錯誤均暫停等候處理。
All,But Keyboard 有任何錯誤均暫停，等候處理，除了鍵盤以外。（預設值）
All,But Diskette 有任何錯誤均暫停，等候處理，除了軟碟以外。
All,But Disk/Key 有任何錯誤均提示，等候處理，除了軟碟、鍵盤以外。

Memory（記憶體容量顯示）

目前主機板所安裝的記憶體皆由BIOS之POST(Power On Self Test)自動偵測，並顯示於STANDARD CMOS SETUP右下方。
Base Memory:

傳統記憶體容量，PC 64KB保留 MS為作業系統的記憶體使用空間。
ExtendedMemory：

延伸記憶體容量，可做為延伸記憶體的容量有多少，一般是總安裝容量扣除掉 Base及Other Memory之後的容量，如果數值不對，可能是記憶體沒安裝好，請再仔細檢查。

2-2 Advanced BIOS Features (BIOS)

功能設定

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software Advanced BIOS Features
AMD K8 Cool&Quiet control	[Auto]			Item Help
Hard Disk Boot Priority	[Press Enter]			Menu Level
First Boot Device	[Floppy]
Second Boot Device	[Hard Disk]
Third Boot Device	[CDROM]
Password Check	[Setup]
HDD S.M.A.R.T. Capability	[Disabled]
Away Mode	[Disabled]
Init Display First	[PEG]
Frame Buffer Size	[64M]
Onboard GPU	[Enable If No Ext PEG]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

AMD K8 Cool&Quiet control

Auto AMD Cool&Quiet VID 驅動程式管理時脈及 ，以符合最佳的散熱、

效能及電源需求。（預設值）

Disabled 關閉此功能。

Hard Disk Boot Priority (選擇開機硬碟

此功能提供您選擇所安裝的硬碟設備的開機順序。

按<><或+键選擇欲作為開機的設備，然後按鍵將其向上移，或按鍵將其向下移，以調整順序。按可以離開此功能。

First/Second/ThirdBootDevice（第）二三開機裝置

系統會依據此順序搜尋開機裝置以進行開機，可設定的裝置如下，使用者可依欲開機的裝置選擇。

Floppy 由軟碟機為第一優先的開機裝置。
LS120 由LS120為第一優先的開機裝置。
Hard Disk 由硬碟機為第一優先的開機裝置。
CDROM 由光碟機為第一優先的開機裝置。
ZIP 由ZIP為第一優先的開機裝置。
USB-FDD 由USB軟碟機為第一優先的開機裝置。
USB-ZIP 由USB-ZIP為第一優先的開機裝置。
USB-CDROM由USB光碟機為第一優先的開機裝置。
USB-HDD 由USB硬碟機為第一優先的開機裝置。
Legacy LAN 由網路卡為第一優先的開機裝置。
Disabled 關閉此功能。

Password Check（檢查密碼方式

System CMOS SE是開機或進入 均要輸入密碼。
Setup CMOS SET有(在進入 時才要求輸入密碼。預設值

若欲取消密碼設定，只要於SETUP內重新設定密碼時，不要按任何鍵，直接按鍵使密碼成為空白，即可取消密碼的設定。

HDD S.M.A.R.T. Capability (硬碟自動監控及回報功能

開啟此選項可讓您的硬碟回報任何讀寫錯誤並且在安裝其它廠商的硬體監控軟體後發出警告。

Disabled S.M.A.R.翻硬碟 功能。預設值
Enabled S.M.A.R.開啟硬碟 功能。

Away Mode

Disabled（） 關閉此功能。預設值
▶Enabled Windows Media Center 作業系統下，啟動遠離模式。

（遠離模式：讓系統以較低電源的模式，在關機背景中運作來執行自主式作業。）

Init Display First（開機顯示選擇

當您安裝了PCIExpress卡及顯示卡時，此選項可讓您設定系統由何處開機。

PCI Slot PCI 系統會從顯示卡開機。
PEG 系統會從PCIExpress顯示卡開機。（預設值）
Onboard VGA 系統會從內建顯示功能開機。

Frame Buffer Size

16M 設定Frame Buffer Size為16MB。
32M 設定Frame Buffer Size為32MB。
64M 設定Frame Buffer Size為64MB·（預設值）
128M 設定 Frame Buffer Size 為 128 MB。
256M 設定 Frame Buffer Size 為 256 MB。
Disable 關閉此功能。

Onboard GPU

此選項提供您選擇是否啟動主機板內建的顯示功能。

Enable If No Ext PEG

只有在無安裝PCI Express顯示卡時才會啟動主機板內建顯示功能。（預設值）

Always Enable

不論有無安裝PCI Express顯示卡皆啟動主機板內建顯示功能。若您需要使用雙螢幕輸出功能，請將此選項設為Always Enable。

2-3 Integrated Peripherals() 整合週邊設定

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software Integrated Peripherals
◆ Serial-ATA RAID Config	[Press Enter]		Item Help
On-Chip IDE Channel0	[Enabled]		Menu Level
On-Chip MAC Lan	[Auto]
NV Serial-ATA Controller	[All Enabled]
IDE Prefetch Mode	[Enabled]
USB Memory Type	[SHADOW]
Onboard Audio Function	[Auto]
Onboard 1394	[Enabled]
◆ SMART LAN	[Press Enter]
OnBoard LAN Boot ROM	[Disabled]
Onboard Serial Port 1 [3F8/IRQ4]
Onboard Serial Port 2 [2F8/IRQ3]
Onboard Parallel Port	[378/IRQ7]
Parallel Port Mode	[SPP]
x ECP Mode Use DMA 3
On-Chip USB	[V1.1+V2.0]
USB Keyboard Support	[Disabled]
USB Mouse Support	[Disabled]
Legacy USB storage detect	[Enabled]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Serial-ATA RAID Config

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software Serial-ATA RAID Config
NV SATA RAID function	[Disabled]			Item Help
x NV SATA 1 Primary RAID	Enabled			Menu Level
x NV SATA 1 Secondary RAID	Enabled
x NV SATA 2 Primary RAID	Enabled
x NV SATA 2 Secondary RAID	Enabled
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

NV SATA RAID function (RAID) 功能

▶Enabled SATA 便携器可開啟此選項來單獨控制每個通道的 功能。
DisabledSATARR所通道的 功能。預設值

NV SATA 1 Primary RAID

▶ Enabled 启動第一組 SATA 3Gb/s 控制器的主要 SATA 通道的 RAID 功能。(預設值)
Disabled 關閉此功能。

NV SATA 1 Secondary RAID

▶ Enabled 創動第一組 SATA 3Gb/s 控制器的次要 SATA 通道的 RAID 功能。(預設值)
Disabled 關閉此功能。

NV SATA 2 Primary RAID

▶ Enabled 启動第二組 SATA 3Gb/s 控制器的主要 SATA 通道的 RAID 功能。(預設值)
Disabled 關閉此功能。

NV SATA 2 Secondary RAID

▶ Enabled 故動第二組 SATA 3Gb/s 控制器的次要 SATA 通道的 RAID 功能。(預設值)
Disabled 關閉此功能。

On-Chip IDE Channel0（DneE第一個

的 介面

Enabled channel使用D片）组内建第一個
的 介面。預設值
Disabled 關閉此功能。

On-Chip MAC Lan (内建網路晶片功能

Auto（）自動偵測內建網路晶片功能。預設值
Disabled 關閉內建網路晶片功能。

NV Serial-ATA Controller (内建 SATA)

SATA-1 僅動第一組內建的SATA3Gb/s通道。
AllEnabledSATA@Bb在建的） 通道。預設值
Disabled 關閉此所有內建的SATA3Gb/s通道。

IDE Prefetch Mode

▶ Enabled 前動IDE緩衝記憶體以增強硬碟的傳輸速度。（預設值）
Disabled 關閉IDE緩衝記憶體可使系統運作更為穩定。

USB Memory Type

SHADOW 設定USB記憶體模式為SHADOW·（預設值）
BaseMemory(640K) 設定USB記憶體模式為base，即640K。

Onboard Audio Function (内建音效)

Auto 自動偵測內建Azalia音效功能。（預設值）
Disabled 關閉Azalia音效。

Onboard 1394 (内建 IEEE 1394 晶片)

Enabled 開啟內建 IEEE 1394 晶片功能。（預設值）
Disabled 關閉內建IEEE1394晶片功能。

SMART LAN (網路線偵測功能)

本主機板具備網路線偵測功能，幫助使用者可以在BIOS中確認目前網路連接情況是否正常，若線路故障時亦可回報故障位置。請參考以下說明：

無連接網路線

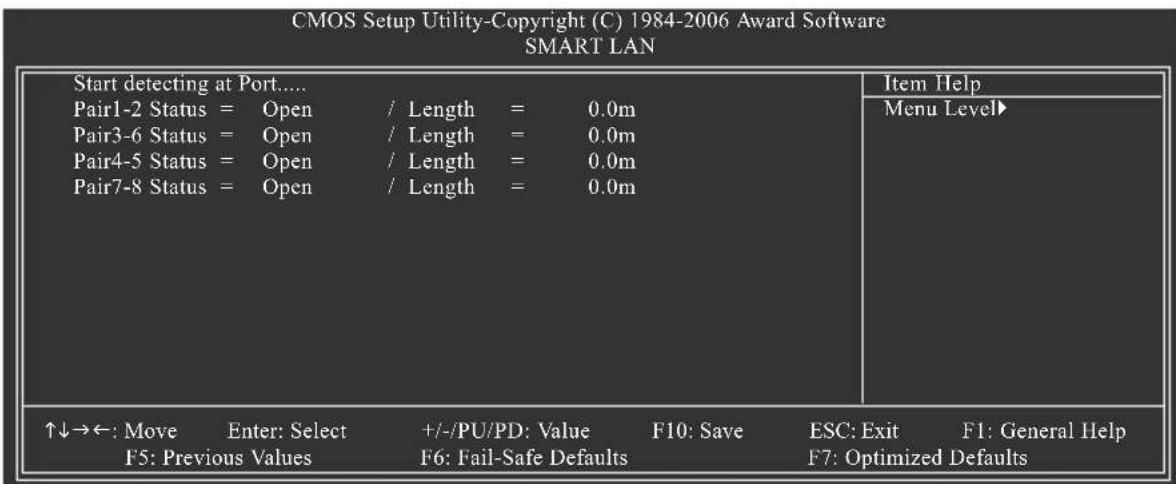

完全沒有連接網路線時，畫面中的四對線路的 Status 會顯示「Open」，且 Length 0m」，如上圖所示。

缘路正常

當網路線連接至 Gigabit hub 或0/100 Mbps hub，且線路正常的情況下，會出現如下畫面：

Start detecting at Port.... Link Detected 100Mbps Cable Length = 30m

Link Detected hub顯示 傳輸速度
Cable Length 10 m 領路線的大約線長。若線長少於，則顯示 length less than 10M 。

請注意：由於在MS-DOS 機制00-Mbps以的速度運作，除非是在Windows作業系統內或是在LAN Boot ROM啟動的情況下，Gigabit hub才能以10/100/1000 Mbps運作。

缘路异常

連接至hubStatubh常的 處會顯示為「 」， 顯示線路

出現故障的大約位置。

例："Pair1-2 Status = Short / Length = 1.6m"

表示網路線的Pair1-2線在大約 公尺處可能發生故障。

請注意：因為在10/100 Mbps環境不應使用到，所以該線路的

Status處會顯示「Open」，此為正常現象。Length部分顯示網路線的大約線長。

OnBoard LAN Boot ROM（內建網路開機功能

您可以由此功能決定是否使用經由內建網路開機的功能。

▶ Enabled 開啟內建網路開機的功能。
Disabled() 關閉此功能。預設值

Onboard Serial Port 1（构建串列插座介面

AutoBIOS 自動設定。
3F8/IRQ413F8RQ4建弟列插座且使用位址 预設值
2F8/IRQ312F8@RQ3建串列插座且使用位址
3E8/IRQ413E8@RQ4建串列插座且使用位址
2E8/IRQ312E8@RQ3建串列插座且使用位址
Disabled1 關閉內建串列插座

Onboard Serial Port 2 (建串列插座介面

AutoBIOS 自動設定。
3F8/IRQ423F8#/RQ4建串列插座且使用位址
2F8/IRQ322F8R/RQ3建（列插座且使用位址 预設值
3E8/IRQ423E8@4RQ4建串列插座且使用位址
2E8/IRQ322E8@RQ3建串列插座且使用位址
Disabled2 關閉內建串列插座

Onboard Parallel Port（内建並列插座

378/IRQ7378/指定内建並列插座位址為 預設值
278/IRQ5278/使用指定内建並列插座位址为
3BC/IRQ73BCJ指定内建並列插座位址为
Disabled 關閉內建的並列插座。

Parallel Port Mode (並列插座模式

SPP 使用一般的並列插座傳輸模式。（預設值）
EPP 使用 EPP (Enhanced Parallel Port) 傅輸模式。
ECP 使用ECP(ExtendedCapabilitiesPort)傳輸模式。
ECP+EPP 同時支援EPP及ECP模式。

ECP Mode Use DMA

此選項必須當 Parallel Port Mode 設為 "ECP" 或 "ECP+EPP" 時才有作用。

3 設定ECPModeuseDMA為3·（預設值）
1 設定ECPModeuseDMA為1。

On-Chip USB

Disabled 若您不使用USB功能，可以關閉此功能。
V1.1+V2.0 故動USB1.1及USB2.0功能。（預設值）
V1.1 故動USB1.1功能。

USB Keyboard Support (支援 USB 規格鍵盤)

Enabled 支援USB規格的鍵盤。(若在沒有支援USB裝置之作業系統上使用USB規格的鍵盤，則請將此項設為Enabled)
Disabled 不支援USB規格的鍵盤。（預設值）

USB Mouse Support（更） 規格滑鼠

Enabled USB支援SB 規格的滑鼠。若在沒有支援 裝置之作業系統上使用USB規格的滑鼠，則請將此項設為
Disabled USB不(支援 規格的滑鼠。預設值

Legacy USB storage detect

此選項可讓使用者決定是否在系統POSTB$B儲存裝置，例如隨身碟或USB硬碟。

▶Enabled POS数动SB（）下侦测 储存装置功能。预设值
Disabled 關閉此功能。

2-4 Power Management Setup（省電功能設定）

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software

Power Management Setup

ACPI Suspend Type	[S1(POS)]
Soft-Off by Power button	[Instant-Off]
PME Event Wake Up	[Enabled]
Modem Ring On	[Enabled]
USB Resume from Suspend	[Enabled]
Power-On by Alarm	[Disabled]
x Day of Month Alarm	Everyday
x Time (hh:mm:ss) Alarm	0:0:0
Power On By Mouse	[Disabled]
Power On By Keyboard	[Disabled]
x KB Power ON Password	Enter
AC Back Function	[Soft-Off]
↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

ACPI Suspend Type（系統進入休眠的模式）

S1(POS) 設定ACP省電模式為S1/POS(Power On Suspend)預設值
S3(STR) ACP设定 省（Suspend To RAM）

Soft-Off by Power button (關機方式)

Instant-Off 按一下電源開關鍵便立即關閉電源。（設值）
Delay 4 Sec. 需按住電源開關鍵 4秒後才會關閉電源。

PME Event Wake Up（電源管理事件喚醒功能）

此功能需搭配使用電源供應器供應的 +5V SB電流至少需1安培以上。

Disabled 關閉電源管理事件喚醒功能。
▶Enabled 故動電源管理事件唤醒功能。（預設值）

Modem Ring On (數據機開機)

Disabled 不啟動數據機開機功能。
▶ Enabled 問動數據機開機功能。(預設值)

USBResumefromSuspend（USB）裝置唤醒系統

Disabled 關閉此功能。
▶Enabled USB自動可以由裝置営醒系統的功能。預設值

Power-On by Alarm（定時開機

將此選項設定為Enabled並輸入日期時間，讓系統自動開機。

Disabled（） 不啟動此功能。預設值
▶Enabled 故動此功能。

若啟動定時開機，則可設定以下時間：

Day of Month Alarm: Everyday, 1~31
Time (hh: mm: ss) Alarm : (0~23) : (0~59) : (0~59)

Power On By Mouse (滑鼠開機功能

Disabled（） 關閉此功能。預設值
Double-Click P2兩次 滑鼠左鍵開機。

Power On By Keyboard (鍵盤開機功能

Disabled() 關閉此功能。預設值
Keyboard 98 Windows 98 鍵盤上的電源鍵來開機。
Any KEY 按鍵盤上的任何鍵來開機。
Password 1-5設定 個字元為鍵盤密碼來開機。

KB Power ON Password (鍵盤開機功能

當"Power On by Keyboard" 設件word” 時，需在此選項設定密碼。
Enter 自設1-5個字元為鍵盤開機密碼並按Enter鍵完成設定。

AC Back Function (斷電後，電源回復時的系統狀態選擇)

Soft-Off 斷電後即在關機狀態，需按電源鍵才能重新啟動系統。（預設值）
Full-On 電源回復時，立刻啟動系統。

2-5 PnP/PCI Configurations (P插即用與 組態設定

PCI1IRQAssignment（分配IRQ）插槽的 数值

AutoBIOS（） 由 自動偵測。預設值
3,4,5,7,9,10,11,12,14,15 PCI插槽1的IRQ設定为3,4,5,7,9,10,11,12,14,15。

PCI2IRQAssignment（2IRQ）插槽的 数值

AutoBIOS（） 由 自動偵測。預設值
3,4,5,7,9,10,11,12,14,15 PCI插槽2的IRQ設定為3,4,5,7,9,10,11,12,14,15。

PCI3IRQAssignment（分3IRQ）插槽的 数值

AutoBIOS（） 由 自動偵測。預設值
3,4,5,7,9,10,11,12,14,15 PCI插槽3的IRQ设定为3,4,5,7,9,10,11,12,14,15。

PCI4IRQAssignment（4IRQ）插槽的 数值

AutoBIOS（） 由 自動偵測。預設值
3,4,5,7,9,10,11,12,14,15 PCI插槽4的IRQ設定為3,4,5,7,9,10,11,12,14,15。

2-6 PC Health Status() 電腦健康狀態

Reset Case Open Status

Disabled（） 不重新設定機殼被開啟狀態。預設值
▶Enabled 重新設定機殼被開啟狀態。

Case Opened

如果您的電腦機殼是關閉的，"Case Opened" 借V"是，若您的電腦機殼曾經被打開，則"Case Opened" 的值會Reset Case若要重新設定，請將Status" Enabled，並重新開機即可。

Current Voltage(V) Vcore / DDR2 18V / +3.3V / +12V (偵測系統電壓自動偵測系統電壓狀態。
Current System/CPU Temperature (侦)前的系統 温度自動偵測系統 / CPU 的溫度。
Current CPU/SYSTEM FAN Speed (RPM)（偵測風扇轉速自動偵測CPU/系統風扇的轉速。
System/CPU Warning Temperature (System/CPU 温度警告

Disabled/CPU（）不使用監控系統 温度功能。預設值

60^ / 140^ 監測系統/CPU60度於 ^ C / 140^
70^ / 158^ 監測系統/CPU20度於 ^ C / 158^
80°C / 176°F 監測系統/CPU 80度於 °C / 176°F。
90^ / 194^ 監測系統/CPU90度於 ^ C / 194^ F

CPU/SYSTEM FAN Fail Warning (CPU) 系统风扇故障警告功能

▶ Enabled CPU/

系統風扇故障警告。

DisabledCPU/（）關閉

系統風扇故障警告。預設值

CPU Smart FAN Control (CPU) 风扇轉速控制

Disabled 關閉此功能。
Enabled CPU CPU 數動此功能，風扇轉速會依溫度而有所不同，並可視個人的需求，在 Easy Tune 中調整適當的風扇轉速。（預設值）

CPU Smart FAN Mode

此功能只有在CPU Smart FAN Control被啟動的狀態下才能使用。

Auto CPU 自動偵測您所使用的 風扇並設定成最佳控制方式。 (預設值)

Voltage3-pinCPU雪的的 風扇時請選擇 模式。
PWM4-pinCPUPW使用 的 風扇時請選擇 模式。

SystemSmartFANControl（系統風扇轉速控制）

Disabled 關閉此功能。（預設值）
Enabled 故動此功能，系統風扇轉速會依系統溫度而有所不同，並可視個人的需求，在Easy Tune中調整適當的風扇轉速。

2-7 MB Intelligent Tweaker(M.I.T.) (頻率/電壓控制)

不當的超頻或超電壓可能會造成 CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。

CPU Frequency (MHz) (中央處理器超頻率選擇

可經由此選項針對中央處理器頻率進行細部微調，可調整的範圍從200 MHz\~500MHz（20)設值：

PCIEClock(MHz)(PCIExpress超频率選擇

可經由此選項針對PCI Express頻率進行細部微調，可調整的範圍從100 MHz～145 MHz。

CPU Clock Ratio

可經由此選項調整中央處理器的倍頻，可調整的範圍依不同的CPU而有所不同。(原動值：

Robust Graphics Booster

設定此選項功能能增進顯示卡的效能。

Disabled R.G.B.（關閉 功能。預設值
Enabled R.G.B. 開啟 功能。

VGA Core Clock

可經由此選項針對顯示晶片的核心時脈進行細部微調。此選項只有在Robust Graphics Booster選1%+50%才可使用。可調整的範圍從

CPU HT-Link Voltage

可經由此選項針對CPU及TCLIN的電壓進行細部微調。

Normal CPU HT-L動提供 及晶片間的 所需的電壓。預設值

+0.025V~+0.200V 增加CPU及晶片間的HT-Link的電壓+0.025V~+0.200V。

Chipset Voltage Control

可經由此選項針對晶片的電壓進行細部微調。

Normal（） 自動提供所需的電壓。預設值
+0.025V\~+0.200V+0.25V-0.200V

DDR2 Voltage Control (DDR2 超電壓控制

可經由此選項針對DDR2（A）進行細部微調。預設值：

可調整範圍為 1.850V 2.400V 。

注意：增加DDR2的電壓有可能會損壞記憶體模組。

CPU Voltage Control (CPU 超電壓控制

可經由此選項針對中央處理器電壓進行細部微調。（）

可調整範圍為 0.8000V 1.5500V 。

注意：超電壓有可能造成中央處理器的損壞或減少其使用壽命。

Normal CPU Vcore

此項數值為顯示現在您使用的CPU電壓。

2-8 Load Fail-Safe Defaults (Fail-Safe)

預設值

請按 BOS可载入 預設值。如果系統出現不穩定的情況，不妨試試载入Fail-Safe Defaults是否正常。不過整個系統的各項效能都會變慢，因為Safe Defaults是為只求能開機所設定的預設值。

2-9 Load Optimized Defaults (Optimized)

預設值

請按CMOS可載入出廠時的設定。若您曾修改了許多得不太妥當，便可執行此功能，以求系統的穩定度。

設定，最後覺

2-10 Set Supervisor/User Password(/設定管理者使用者密碼

CMOS Setup Utility-Copyright (C) 1984-2006 Award Software

最多可以輸入8 EnterBIOS入完畢後按下，會要求再輸入一次，以確定剛沒有打錯，若兩次密碼吻合，便將之記錄下來。如果您想取消密碼，只需在輸入新密碼時，直接按EnterBIOSPASSWRIDISABLED」，也就是關閉密碼功能，那麼下次開機時，就不會再被要求輸入密碼了。

Supervisor 密码的用途

當您設定了Supervisor Advanced Features Password Check中的

項目設成"Setup"GMOSE日操PSupervisor

就需輸入

密码才能

進入。

User 密码的用途

當您設定了User Advanced BDFS Features Password Check中的

項

目設成SYSTEMU#sup#，必需輸入

或

密碼才能進入開機

程序。當您想進入CMOS SETUP 蝶SER果轅sw的是

，很抱歉，

BIOSSuppeovsGMO8SETUP

可以進入

中。

2-11 Save & Exit Setup (SHP)

並儲存設定結果

按下 及 Enter 键，即可储存所有設定結果到RTC中的CMOS並離開Setup Utility。若不想儲存，則按 或Esc>键即可回到主畫面中。

2-12 Exit Without Saving (SMP)

但不儲存設定結果

按下 及 Enter 键，即離開 Setup Utility。若按 或 Esc 键即可回到主畫面中。

第三章 驅動程式安装

以下安装範例作業系統為WindowsXP。

將驅動程式光碟片置入光碟機中，光碟機將自動執行，請參考以下步驟進行安裝（若沒有自動執行該程式，請在「我的電腦」中雙擊光碟機圖示，並執行其中的Run.exe檔。

3-1 安裝晶片組驅動程式

"Xpress Install"目前正在分析您的电脑...66%

放入光碟片後，「Xpress Install」會先自動掃描您的系統並列出建議您安裝的驅動程式。請勾選您所需的項目按「Install Xpress Install核項驅動程式，或是您可以按下「鍵，「Xpress Install」將會自動為您安裝所有勾選的驅動程式。

有些驅動程式在安裝時，系統會自動的重新開機，在重新開機後「Xpress Install」將會繼續安裝其他的驅動程式。

驅動程式安裝完成後，系統會自動重新開機，您可以繼續安裝其他的附屬應用程式。

在WindowsXPMSB20系統下如果您要使用 裝置請安裝WindowsServicePack。安装完成之後，在裝置管理員通用序列匯流排控制器\下可能會顯示，請將此問號移除並重新開機。（私S82.0）動偵測 驅動程式

3-2 載體應用程式

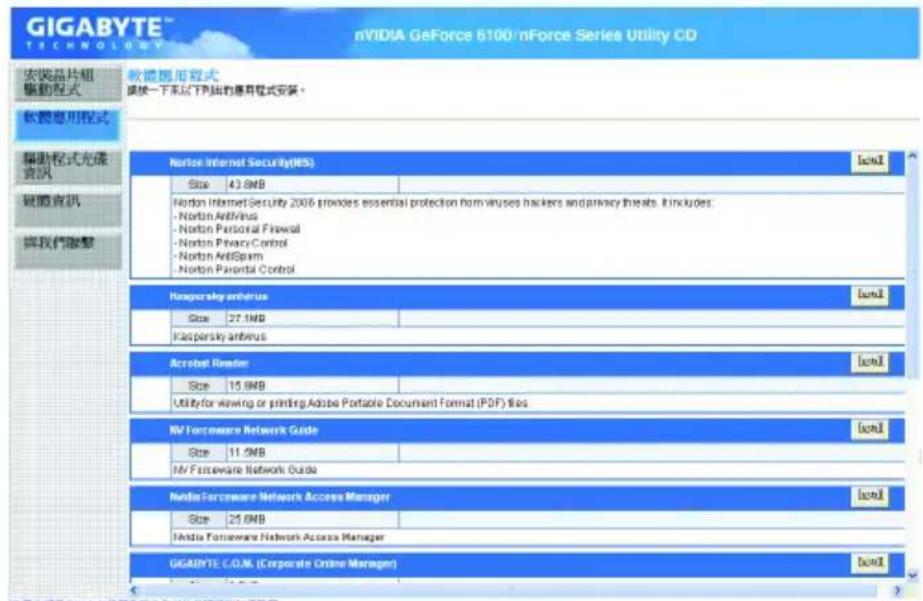

此頁面顯示技嘉科技所開發的工具軟體及附贈之軟體，您可以勾選您所需要的項目按「Install」鍵進行安裝。

3-3 驅動程式光碟資訊

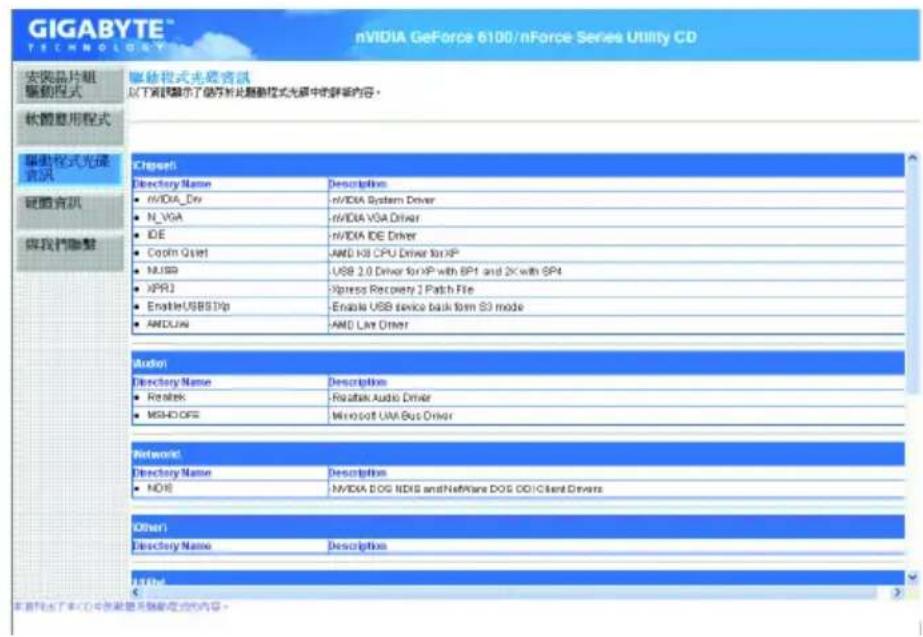

此頁面顯示本光碟所存放之工具軟體以及驅動程式的詳細內容。

3-4 硬體資訊

此頁面顯示此主機板上各個裝置的相關資料。

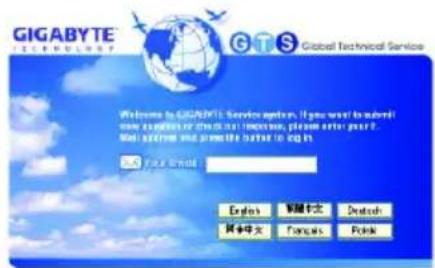

3-5 與我們聯繫

您可以於最後一頁查詢詳細的台灣總公司或全球技嘉分公司的資訊。

第四章 附錄

4-1 獨特功能简介

(實際支援的獨特功能，必須依據您所購買的主機板而定。)

4-1-1 EasyTune 5 介紹

EasyTune5 Microsoft Windows的超頻程式，可幫助使用者在使用 系統時，在不用關機的情況下進行超頻及超電壓的動作。例如1)A能M.B.3） 及 功能，智慧型風扇開關功能，4)主機板硬體狀態監視及警告功能。(3)

使用介面介绍

	按鈕/顯示	說明
1.Overclocking		進入超頻設定頁
2.C.I.A./C.I.A.2 M.I.B. & C.I.A./2 M.I.B.		進入及設定頁
3.Smart-Fan		進入智慧型風扇設定頁
4.PC Health		進入硬體監控設定頁
5.GO		確認執行
6."Easy Mode""Advance Mode"		切換簡易模式或進階模式
7.CPU顯示螢幕		顯示頻率
8.LED多功能選項		顯示選擇的功能狀態
9.GIGABYTE Logo		連結至技嘉科技網站
10.Help EasyTune		顯示"TM 5 說明頁
11.	結束或最小化按鈕	結束或最小化 EasyTuneTM 5

(註EasyTune 5 的功能會因不同主機板而有所差異。

4-1-2 Xpress Recovery2 介紹

XpressRecovery2捷BACK资料壓縮備份 及還原 (RESTORE)Mirosoft 作業系統資料的備份及還 原，如WinXP/2K/NT/98/MeDOS 等··支援的檔案系 統格式有NTFSFAT32FAT16PATA SATA對 及

IDE Controller硬碟進行備份還原。當第一次由光碟開機執行Backup功能時，會將Xpress Recovery2常駐在硬碟中，之後，可搭配技嘉主機板開機階段的功能來執行此功能。

系統需求：

1. Intel x86 platform
2. 64M bytes memory
3. VESA supported VGA cards

使用方法：

利用CD-ROM执行及開機畫面 功能

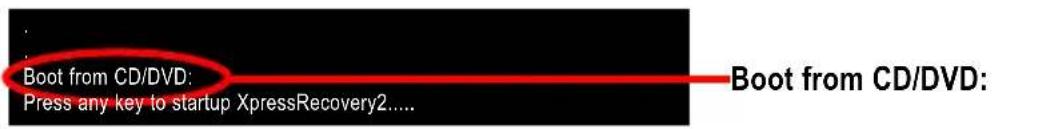

在BIOS Advanced BIOS Feature"CD-RQ设定由開機，儲存並離開。並放入隨貨附贈的驅動程式光碟片後，當開機畫面出現"Boot from CD/DVD:"提示時，按任意鍵即可進入Xpress Recovery2 程ROM您已使用過由開機的方式進入Xpress Recovery2 <E9後可搭配技嘉主機板開機階段之 功能執行。

1.CDEROM使PeesRecovery2機的方式進入。因為並非所有機種皆支援開機按下的方式進入。
2. 系統的資料量及硬碟讀取速度將會影響備份之速度。
3. 建議您在安裝完成作業系統及所需驅動程式、應用軟體後，請立即作Xpress Recovery2的動作。

XpressRecovery2畫面

1. RESTORE:

將硬體內，先前備份的資料，還原至硬碟中。（若無備份，則不會出現此按鈕）

2. BACKUP:

備份系統資料，將資料存於硬碟中。

3. REMOVE:

移除先前的系統備份，並釋放空間。（若無備份，則不會出現此按鈕）

4. REBOOT:

結束退出光碟，並重新啟動電腦。

使用限制：

1.XpressRecovery 相容。
2. p 1
3. Xpress Recovery2 會將備份資料置於硬碟最後空間，所以使用者需事先保留足夠未配置空間。（進口Bytes；）依系統實際資料量大小而定
4. Microsoft 購售XP/2000/N作/9系統的硬碟，如 Me。
5. US$B前不支援 介面硬碟。
6.RAIATAChQontroller(class code:0104/0106) 硬碟。
7. 目前僅能備份及還原實體位置為第一顆的硬碟。 註:硬碟實體位置掃描順序如下：

a. PATA IDE primary channel
b. PATA IDE secondary channel
c. SATA IDE channel 1
d. SATA IDE channel 2
e. SATA IDE channel 3
f. SATA IDE channel 4

注意事项：

1. Win2000 搭配大容量硬碟（大於 128G Bytes），在備份前需執行附在驅動程式光碟片內的檔案 "EnableBigLba.exe"。
2. 備份所需時間通常比還原所需時間長，這屬於正常現象。
3. 本程式採GPL規範發行。
4. 少數nVidia 晶片之主機板，因RAID和SATA IDE混用，導致不容易識別，需更新BIOS，請洽主機板製造商。

4-1-3 BIOS 更新方法介紹

方法一：Q-FlashTM

Q-FlashTM 是一種用來更新 BIOS 的工具。當使用者想要更新 BIOS 頁 Q-S需要進入任何作業系統，如：或者 Windows，就可以使用 Q-FlashTM。Q-FlashTM 不需要操作

任何複雜的步驟或進入任何作業系統就可以更新BIOS，因為它就在BIOS選單中。

在開始之前：

在使用Q-Flash™更新BIOS時，請依照以下的步驟：

1.B到技嘉網站下載符合您主機板型號的最新 版本壓縮檔。
2.BIOSBtOS下MS2.压缩档并且把 档案例如： 储存至磁碟片或硬碟中。请注意：本功能僅支援使用FAT32/16/12檔案格式並且由南橋接出的IDE/SATA硬碟(非RAID或AHCI模式)及USB隨身碟/硬碟。

3.DB10S终且Q-F键进入 選單再按 键進入 程式。

因為更新BIOS有潛在的風險，因此更新BIOS時請小心的執行，避免不當的操作而造成系統損壞。

更新BIOS步骤如下：

步骤一：

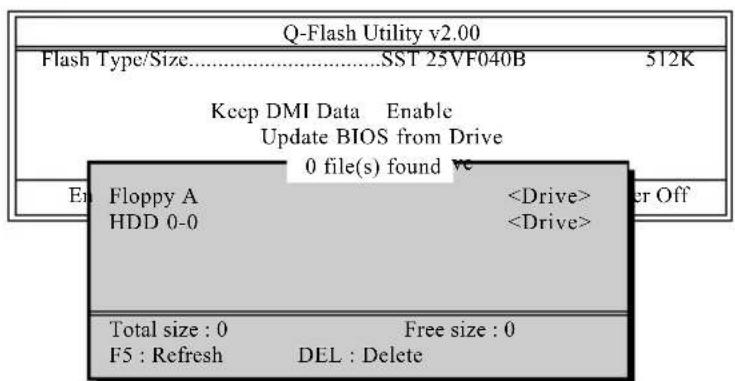

a. 在Q-Flash主畫面利用上下鍵移動光棒至"UpdateBIOSfromDrive"選項並且按鍵。

如果您想将目前的BIOS 檔案備份起來，可以使用"SaveBIOSToDrive"功能。

b. 請選擇您所要更新的BIOS檔案存放的位置，例："Floppy A"，再按鍵。

c. 請選擇您所要更新的BIOS 檔案並且按下鍵。

請再次確認此BIOS 檔案為符合您主機板型號的正確BIOS 檔案名稱！

步驟二：您將會看到螢幕顯示出正在從磁碟片中讀取BIOS檔案。接下來，當您看到一個確認對話方塊"Are you sure to update BIOS？請按鍵，它將開始更新BIOS，並同時顯示目前更新的進度。

1.BQStBQLS读取
2. BNO SAB

檔案或更新時，請勿關掉電源或重新啟動系統！時，請不要把磁碟片取出或移除硬碟 隨身碟。

步驟三：當完成BIOS 費-藥sh請按任意鍵回到 選單。

步驟四：在按下鍵鍵Q按Flash键離開，此時系統將自動重新開機。重新開機之後，您將發現在開機畫面的BIOS版本已變成您所更新的版本了。

步驟五：系統重新開機之後，按下鍵點選單並移動光棒到Load Optimized Defaults选项按下BIOSBIOS载入 预設值。在更新之後，系統在正常情況下會重新去偵測所有週邊裝置；因此，我們建議您在更新完BIOSBIOS要重新载入 预設值。

請按Y鍵載入預設值

步驟六：請選擇 Save & Exit Setup 按鍵儲存設定到 CMOS 並離開 BIOS 選單，離開 BIOS 選單之後，系統將會重新開機。整個更新程序即完成。

图1. @BIOS2. @BIOS程式

圖 安裝完成後，開啟

图3. @BIOS 4. @BIOS

圖選擇 下载伺服器

1. 操作選項及步驟：

I. InternetBIOS更新：

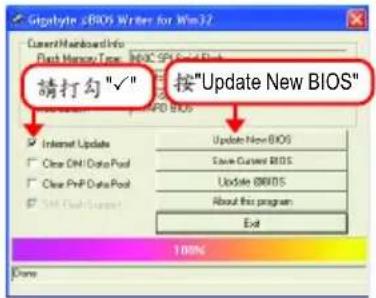

a. "Internet Update" 選項。
b. "Update New BIOS"

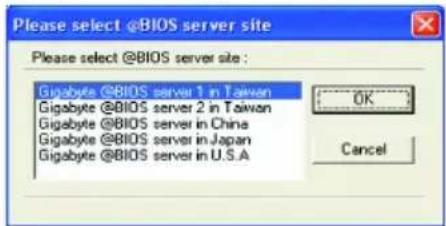

c. @BtQ$ 伺服器。
d.選擇您使用本公司主機板正確的型號。
e.BIQS統將下載 構案，接著作更新的動作。

II. IntenB BIOS 更新：

a. "Internet Update" 選項。
b. "Update New BIOS"
C."AllF(管)的對話框中，將檔案類型改為
d. B0S透過網站下載或其它管道得到之已解壓縮的 檔案(M61PS3.F1)
e. 接著按照指示完成更新的動作。

III. BQSS 檔案：

在一開始的對話框中，"Save Current BIOS"是讓您儲存目前使用版本的

IV. 青色：些晶片組主機板及 廠牌：

在一開始的對話框中，"About this program"@BIOS讓您查閱

支援那些晶片組系

列的主機板，及支援那些Flash ROM的廠牌。

2.注意事项：

1.1(在上述操作選項中，如果出現二個含以上的型號供您選擇時，請再次確認您的主機板型號，因為選錯型號來更新BIOS時，會導致您的系統無法開機。
II. II在BIOS操操作選項中，已解壓縮的 檔案所屬的主機板型號，一定要和您的主機板型號相符，不然會導致您的系統無法開機。
III. I@BIOS操BIOS項中，如果伺服器找不到您主機板的 檔案時，請到本公司網站下載該主機板型號最新版的BIOS壓縮檔，然後經由解壓縮後，利用步驟的方法來更新BIOS。
IV. BIO更新 的過程中，絕對不能中斷。如果在更新的過程中斷的話，會導致系統無法開機。
V.C.（Corporate Online Management） 功能。

4-1-4 Serial Set 硬碟

若要建構一個完整的SATA硬碟，您必須完成以下的步驟：

(1)SATAA 硬碟機。
(2)BIOS SATA態設定中設定 模式以及開機硬碟的順序。
(3)RAID BIOS RAID，設定 模式。(註)

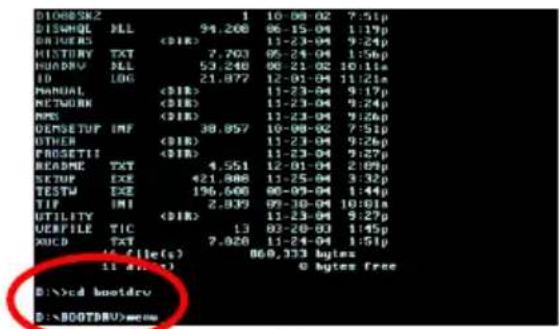

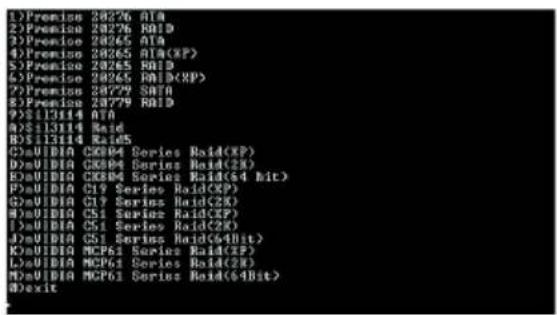

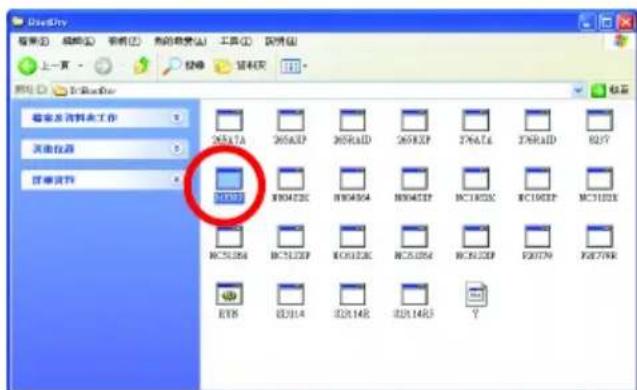

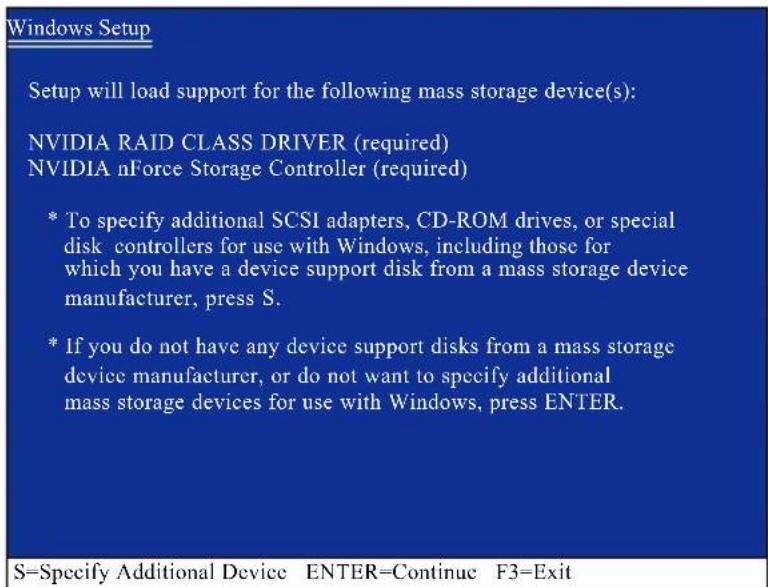

(4)SATA作安裝作業系統所需的 晶片驅動程式磁片。(註)
(5)SA安裝作業系統過程中安裝 驅動程式。(註)

事前準備：

請準備

(a) SATA硬碟機。為達到最佳的效能，若你建立磁碟陣列，請使用相同型號及相同容量的 SATA磁碟。若您不製作，準備一個硬碟機即可。
(b) 一張空白磁片。
(c) Windows XP 或 2000 作業系統的安裝光碟片。
(d) 主機板的驅動程式光碟片。

(1) SAA 硬碟機

請將準備好的SATA硬碟機接上SATA資料傳輸線及電源線，並分別接至主機板上的SATA插座。最後再接上電源供應器的電源插頭。

(2)OSSA態設定中設定

您必须先確認BIOS A设定中

模式以及開機順序

的設定是否正確然後再設定開機磁碟機。

步骤1：

電源開啟後，BIOS在進行POST(Power-On Self Test開機自我測試)時，按下鍵便可進入BIOS的CMOS SETUP主畫面。進入Integrated Peripherals畫面，再進入Serial-ATA RAID Config（圈子選單。

圖1

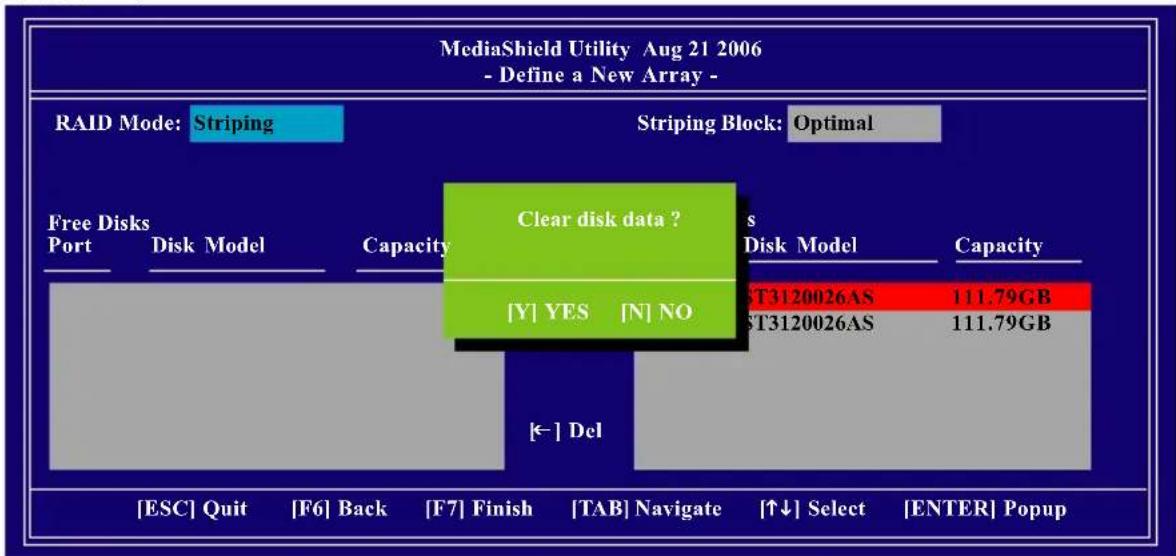

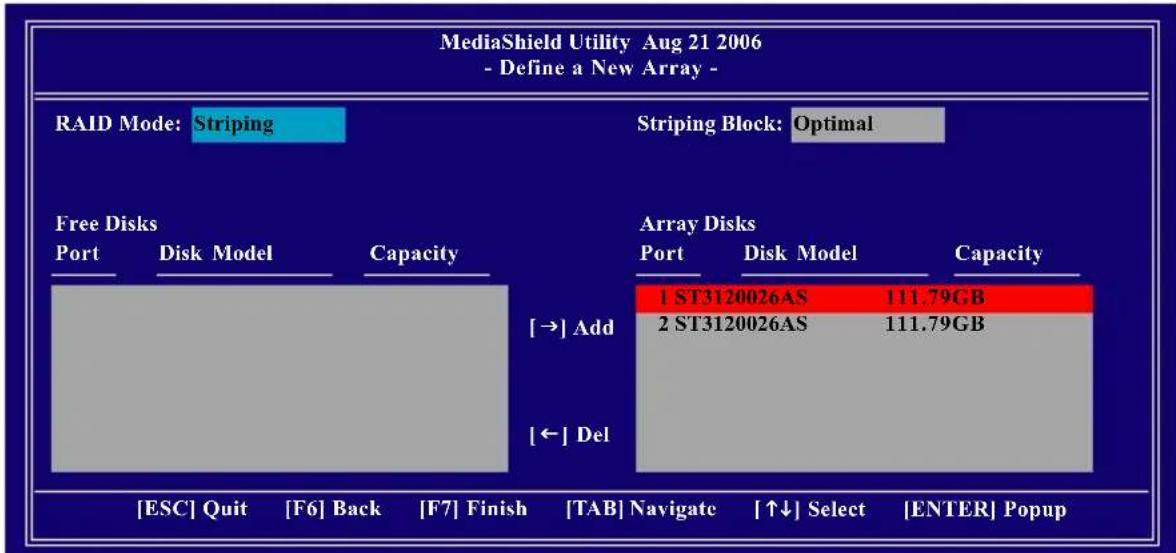

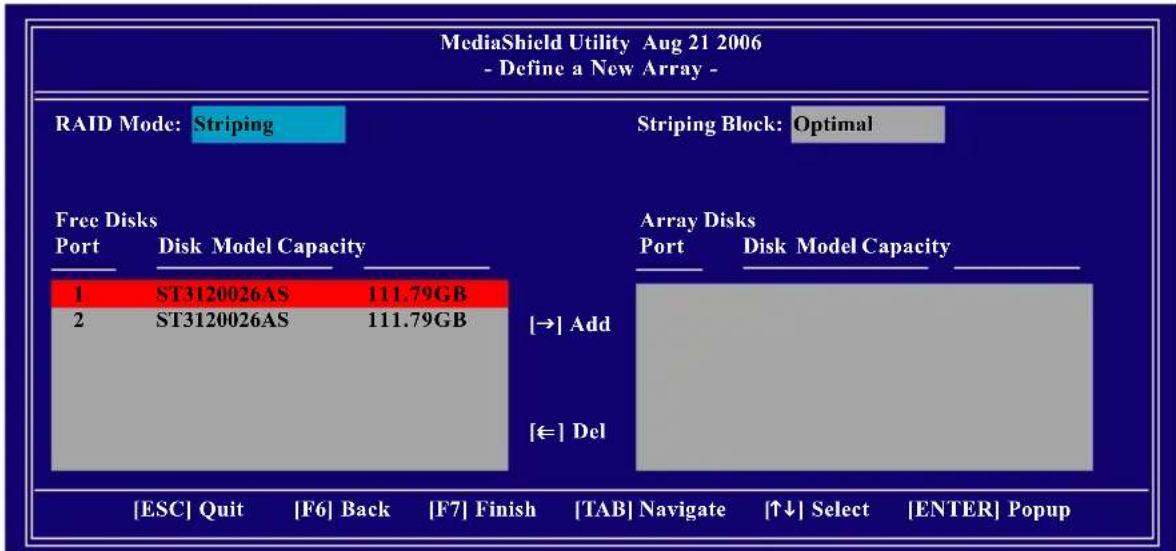

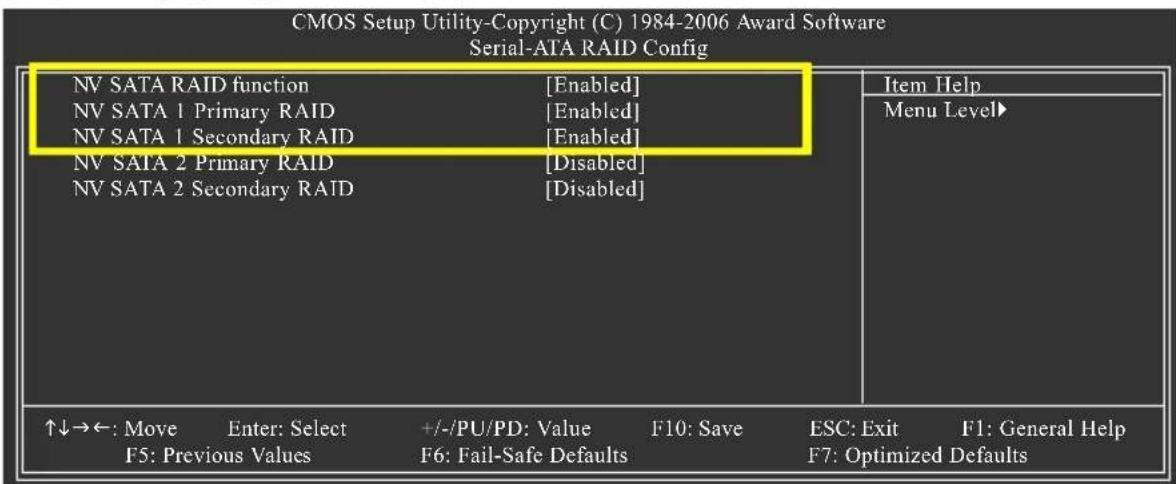

在Serial-ATA RAID Config AVDNV SAIARID functipn認 為

EnabledSA糟曾SAA接硬碟的 插座確認該 通道的 功能是否已

開歓。例：若欲將連接至 SATAI0 SATAI1 NVHSA硬碟設為磁碟陣列，請將

1 Primary RAID 及 NV SATA 1 Secondary RAID 設為 Enabled。若不製作 RAID，請將該插座的 RAID 選項設為 Disabled 即可。

图2

此部份所提及的BIOS組態設定的選項敘述，並非所有機種皆相同，請依您個人的主機板及BIOS版本而定。

步骤2：

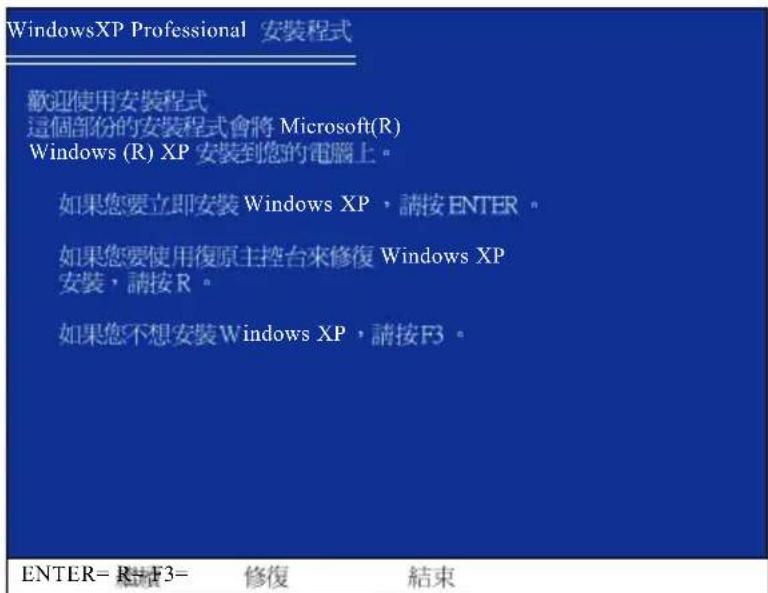

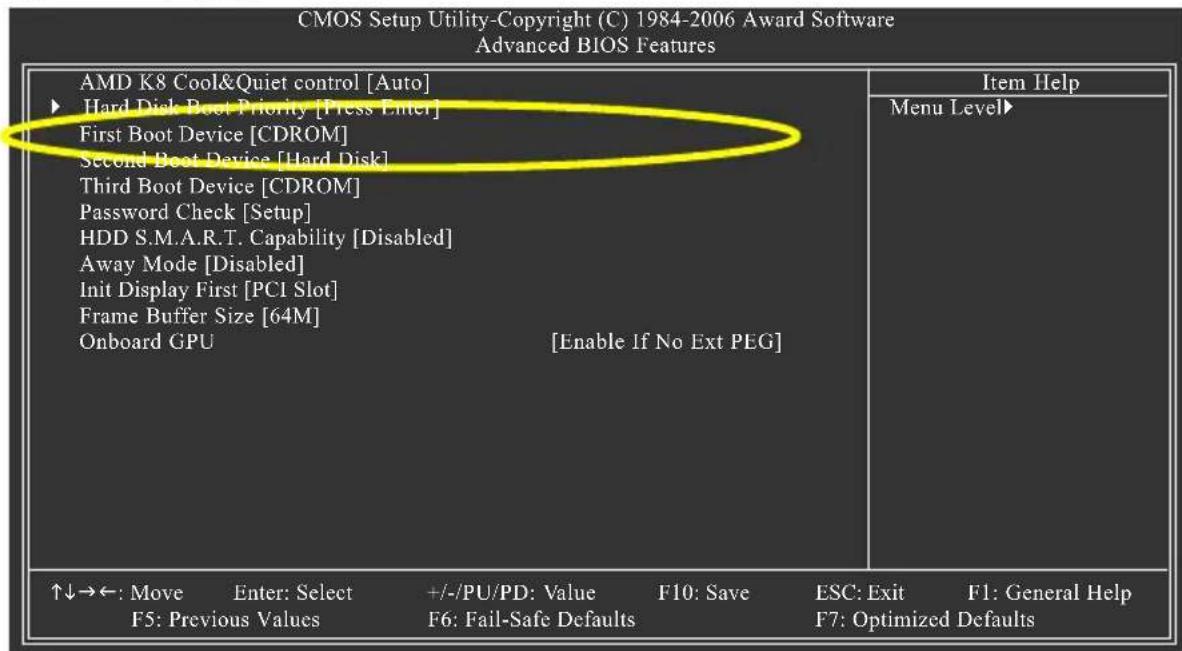

因安裝作業系統時，需從作業系統安裝光碟片開機，請將First Boot Device選項設為CDROM(3)如圖

圖3

步骤3：

離開BIOS組態設定並儲存設定結果。

(3) RAID BIOS RAID，設定 模式

若要製作SATAA的BOSSAABA

設定

模式。若您不

製作 RAID 可以跳過此步驟。

步骤1：

系統啟動在BIOS POST (Power-On Self Test開機自我測試畫面之後，進入作業系統之前，會出現如圖4-10-23NVTBRAIDBIOS設定程式。

MediaShield ROM BIOS 6.87

Copyright (C) 2006 NVIDIA Corp.

Detecting array ...

Press F10 to enter RAID setup utility ...

圖4

步骤2：

按鍵進入NVIDIA RAID設定程式-會出現Define a New Array的視窗。(如圖5)

您可以按键移動至您所需要設定的項目。

選擇RAID模式

您可以用上下键切换至您要製作的RAID管理项)striping 预設值、

Stripe Mirroring、Spanning 及 RAID 5。以下舉製作 RAID 0 (Striping)為例。

選擇 Striping Block (Stripping Block)

Striping Block 以 KB 為單位，此為設定磁碟區塊大小，建議您將其設為 Optimal(即 64K)。

磁碟區塊大小的選擇可從4K至128K。

图5

分配磁碟：

您安裝好的 SATA 硬碟機會出現在 Free Disks 項目內，請按鍵跳至 Free Disks 項目。然後在要製作磁碟陣列的磁碟上按<→ 按<→ 项目內。如圖

图6

步骤3：

完成RAIDBIOS的設定：

當您選擇好欲製作磁碟陣列的硬碟機後按下clear disk data?"（訊息如圖7）<是否清除磁碟內的資料。若您確定要清除，請按鍵，否則請按鍵。（Yes您的硬碟機之前為磁碟陣列硬碟，請務必一定要選擇將磁碟內的資料清除乾淨。）

图7

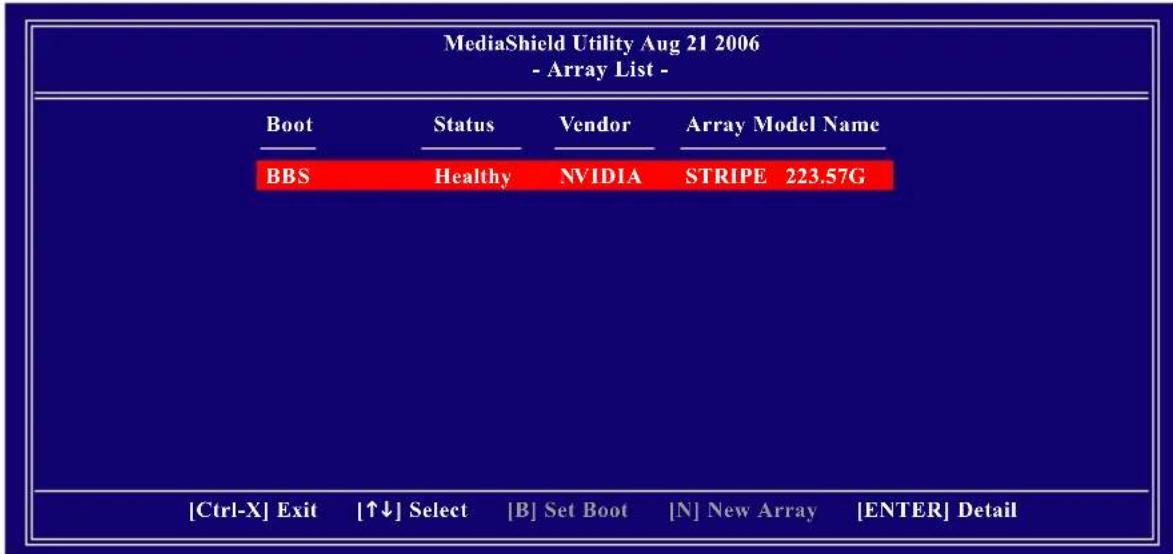

完成後會出現ArrayList視窗如圖，您可以看到已設定的磁碟陣列。

註：BBS BIAS是(BIOS Boot Specification)BIOS

，意即在 中定義開機裝置。

图8

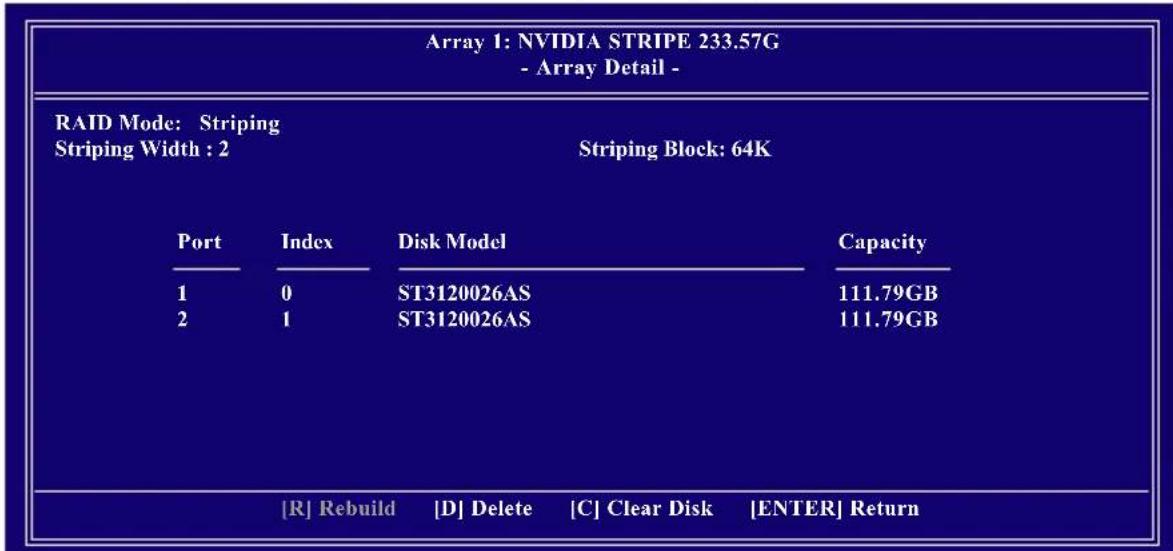

按ArrayDetail（9）視窗如圖，在此您可以看到磁碟陣列的詳細資料，如RAID模式、磁碟區塊大小、磁碟名稱、磁碟容量等。

图9

若您要清除磁碟內的資料則可以按键 Clear disk data?" 按 键N>否則按 鍵離開。

訊息跳出後，確定則

若您要删除磁碟阵列則可以按键Delete this array?" 言息跳出後，確定則按鍵，否則按键離開。

按下键可以回到之前ArrayList的畫面，在此畫面按鍵即可離開NVIDIA RAID設定程式。

接下來就可以進行驅動程式及作業系統的安裝了。

(4) 裝AIT安裝作業系統所需的 晶片驅動程式磁片

在SATAA安裝作業系統之前，必須先載入主機板上 晶片的驅動程式。如果沒有載入，那麼在作業系統安裝過程中，可能無法辨别此硬碟裝置。首先，您必須從光碟片中複製您主機板所使用的SATA晶片驅動程式至磁片中。請準備一片可以驅動光碟機的開機片及一片已格式化的空白磁片。以下步驟說明如何在MS-DOS模式下製作驅動程式磁片：

步骤1：

將開機片放入軟碟機中並且將隨主機板附贈的驅動程式光碟片放入光碟機中，然後由開機片開機。在MS-DOS 案下，切換命令列路徑到光碟機，例： 0 接著在D:> 後NTER以下雨指令，請在輸入每一個指令後按下 鍵圖

cd bootdrv

menu

图10

图11

步骤2：

當如圖11的控制器選單出現後，將開機片取出，插入準備好的空白磁片，再按下您所要安裝的控制器代碼。以圖11 Windows 32 購 (32 購) 裝，請按K選擇K) nVIDIA MCP61 Series RAID(XP)，接著電腦即會自動解壓縮所需的檔案至磁碟片中。

(註) 在無開機片的情況下，可在另一作業系統上進行製作驅動程式磁片的動作。將技嘉主機板驅動程式光碟片及一張空白碟片插入系統中，進入光碟片中的BootDrv資料夾，雙擊MENU.exe 檔(圖12)後會出現MS-DOS 的命令提示字元畫面，內含如圖11的控制器選單。按下您所要安裝的控制器代碼即可。

圖12

(5)SAAT安裝作業系統過程中安裝 驅動程式

現在您已經準備好一片存有 SATA®程式的磁片以及完成的設定。您可以開始著手安裝 Microsoft Windows 2000 或 XP 在您的 SATA 硬碟機了。（在此以安裝 Microsoft Windows XP 為範例

步骤1：

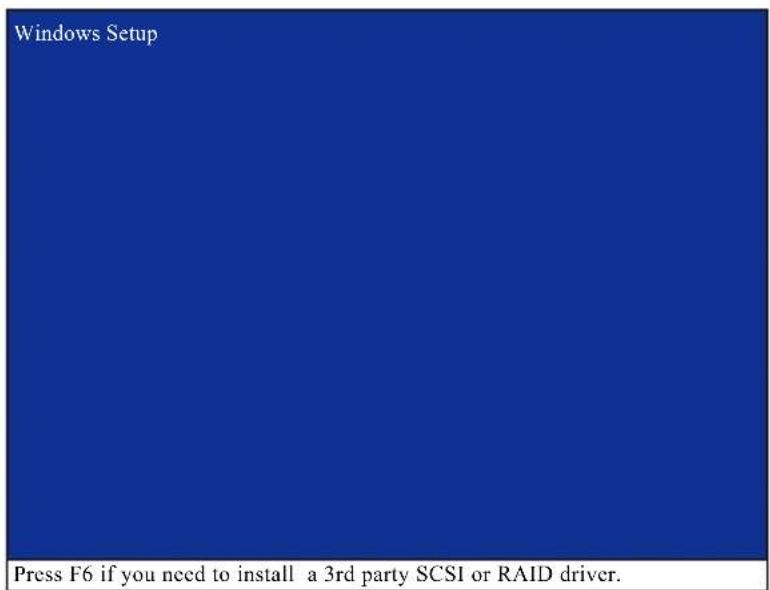

重新啟動您的電腦，由 Microsoft Windows XP Press 系統光碟片開機，當您看到 F6 if you need to install a 3rd party SCSI or RAID driver 記息時，請立即按下鍵盤上的 鍵13) 如圖

圖14

图13

步骤2：

放入存有SATA驱动程序的磁片并且按下键。如图

Windows Setup

Setup could not determine the type of one or more mass storage devices installed in your system, or you have chosen to manually specify an adapter. Currently, Setup will load support for the following mass storage devices(s)

• To specify additional SCSI adapters, CD-ROM drives, or special disk controllers for use with Windows, including those for which you have a device support disk from a mass storage device manufacturer, press S.
• If you do not have any device support disks from a mass storage device manufacturer, or do not want to specify additional mass storage devices for use with Windows, press ENTER.

S=Specify Additional Device ENTER=Continue F3=Exit

步骤3：

若您欲製作RAID15NLDAI RAIDCLASSDRIVER择

按下键6. <著1出現如圖 的畫面，此時再按

键回到如图

的畫面，再

選擇 NVIDIA nForce Storage Controller。

Windows Setup

You have chosen to configure a SCSI Adapter for use with Windows, using a device support disk provided by an adapter manufacturer.

Select the SCSI Adapter you want from the following list, or press ESC to return to the previous screen.

NVIDIA RAID CLASS DRIVER (required)

NVIDIA nForce Storage Controller (required)

ENTER=Select F3=Exit

图15

Windows Setup

Setup will load support for the following mass storage device(s):

NVIDIA RAID CLASS DRIVER (required)

• To specify additional SCSI adapters, CD-ROM drives, or special disk controllers for use with Windows, including those for which you have a device support disk from a mass storage device manufacturer, press S.
• If you do not have any device support disks from a mass storage device manufacturer, or do not want to specify additional mass storage devices for use with Windows, press ENTER.

S=Specify Additional Device Enter=Continue F3=Exit

圖16

若此時出現訊息告知檔案無法存取時，請檢查磁片是否損壞或是再次將正確的SATA驅動程式存入磁片內。

图17

當SATA Microsoft安装的XP您可以繼續安裝系統的安裝方法則與一般硬碟機相同。

，接下來作業

图18

註：每當您新增一個新的磁碟在陣列中時，就必須再重新安裝一次驅動程式。

8 channel

4-1-5//上 四六 八聲道介紹

音源插座介绍：

六組音源插座定義的預設值如右圖。此音效晶片的HD Audio Retasking 功能，透過此功能可以經由音效設定的軟體來重新定義每個音效孔位功能。以四聲道為例，若您將後喇叭輸出裝置連接至中央/重低音輸出的孔位，僅需要經由音效軟體將中央/重低音輸出的孔位重新定義成後喇叭輸出功能，即可正常使用。

（Windawa作業系統為

若您要使用麦克風裝置則必須連接至麦克風孔位才能正常使用其功能。

認識HD Audio：

HD Audio (D) 組92kH 質24bit 類比 音頻轉換器，可輸出 音源，並提供多音源 (Multi-Streaming) 廣明 Audio / 能夠同時處理多組音效的輸出入。例如可同時聽 MP3 音樂、與網友進行語音聊天、接聽網路電話等，實現多資料流的音效應用情境。

二聲道喇叭連接與設定：

立體聲道輸出為最基本的聲音輸出模式，可以連接立體聲道耳機或喇叭。採用立體聲道喇叭輸出時，建議採用內建擴大器的產品，以提供最佳輸出效果。

步骤：

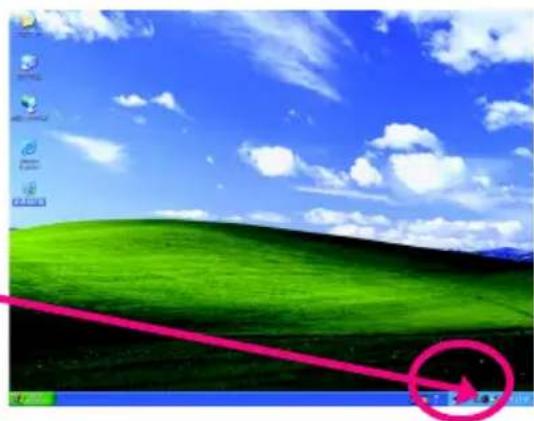

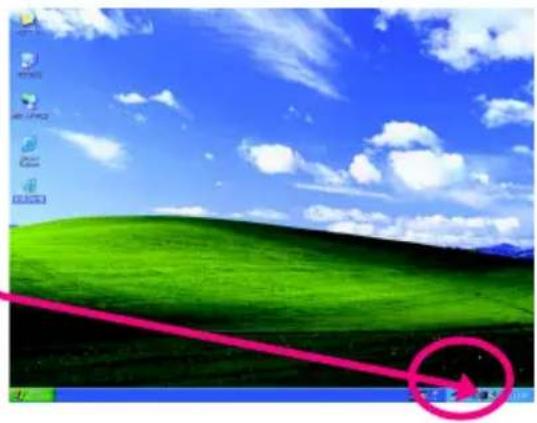

1. 當您安裝完音效驅動程式，您可以在常駐程式列找到圖示，雙擊此圖示進入音效選單。

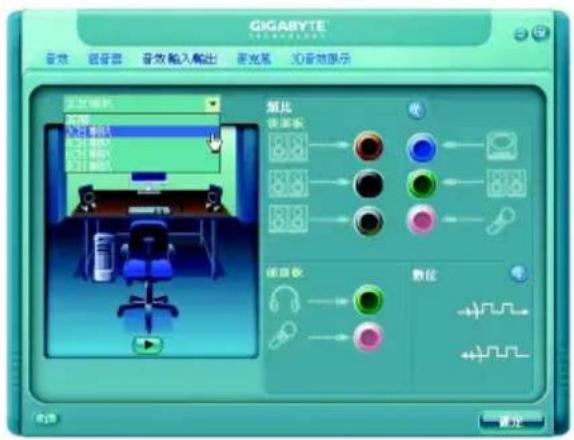

1. /選擇「音效輸入輸出」，點選左方「2CH 喇叭」。

1. 當立體聲道喇叭或耳機音源插頭連接至主機板後方音源輸出插孔時，則會立即顯示「連接裝置」的畫面，請依目前所插入的音效裝置來選擇音源輸出或是耳機，並按「確定」，即完成2聲道喇叭設定。

四聲道喇叭連接與設定：

步骤：

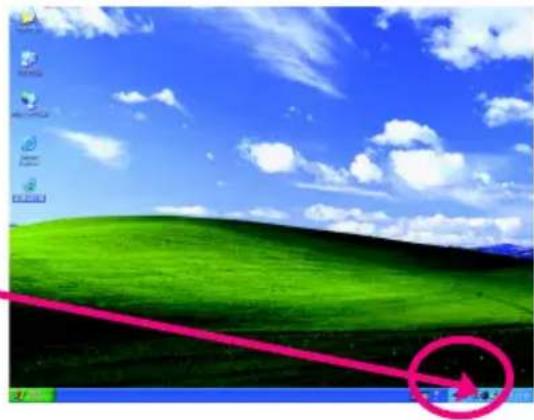

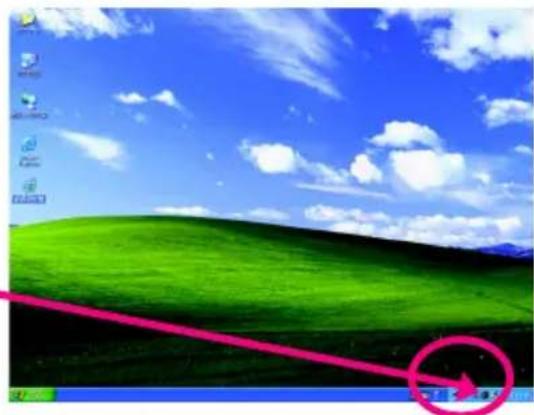

1. 當您安裝完音效驅動程式，您可以在常駐程式列找到圖示，雙擊此圖示進入音效選單。

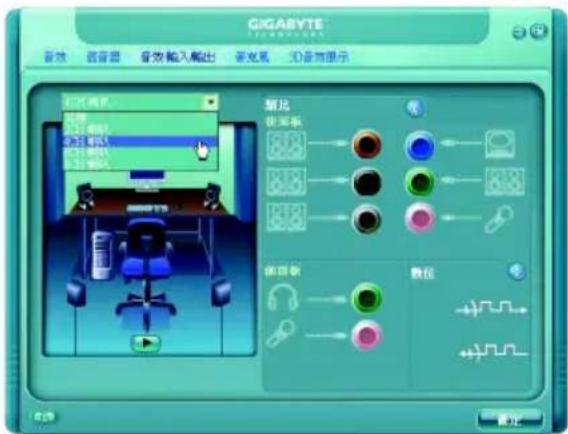

2./選擇「音效輸入輸出」，點選左方「4CH喇叭」。

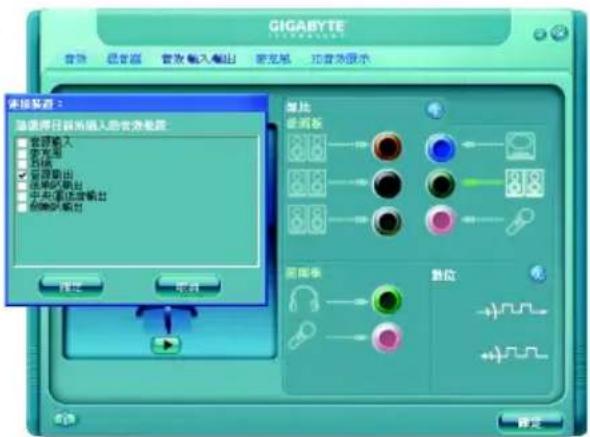

1. 當四聲道喇叭的音源插頭連接至主機板後方音源輸出插孔時，則會立即顯示「連接裝置」的畫面，此時請選擇目前所插入的音效裝置（4聲道包括音源輸出、後喇叭輸出裝置），並按「確定」，即完成四聲道喇叭設定。

六聲道喇叭連接與設定：

步骤：

1. 當您安裝完音效驅動程式，您可以在常駐程式列找到圖示，雙擊此圖示進入音效選單。

1. /選擇「音效輸入輸出」，點選左方「6CH 嘲叭」。

1. 當六聲道喇叭的音源插頭連接至主機板後方音源輸出插孔時，則會立即顯示「連接裝置」的畫面，此時請選擇目前所插入的音效裝置（6聲道包括音源輸出、後喇叭輸出、中央/重低音輸出裝置），並按「確定」，即完成六聲道喇叭設定。

八聲道喇叭連接與設定：

步骤：

1. 當您安裝完音效驅動程式，您可以在常駐程式列找到圖示，雙擊此圖示進入音效選單。

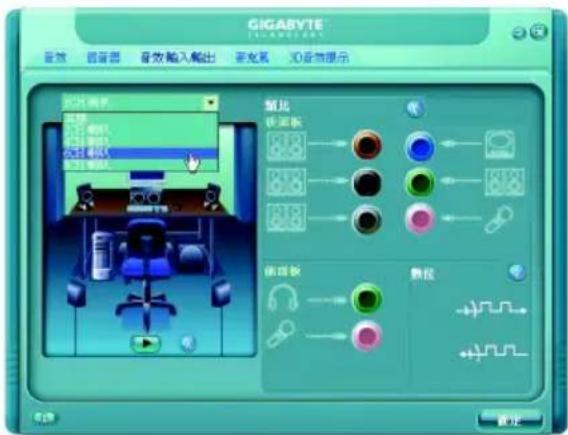

1. /選擇「音效輸入輸出」，點選左方「8CH 喇叭」。

3.當入聲道喇叭的音源插頭連接至主機板後方音源輸出插孔時，則會立即顯示「連接裝置」的畫面，此時請選擇目前所插入的音效裝置（8聲道包括音源輸出、後喇叭輸出、中央/重低音輸出、側喇叭輸出裝置），並按「確定」，即完成入聲道喇叭設定。

音效設定：

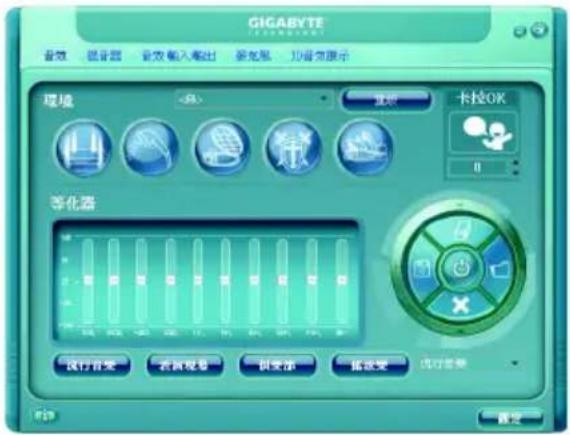

您可以在"“音效設定頁選擇所需要的環境設定。

AC97設定：

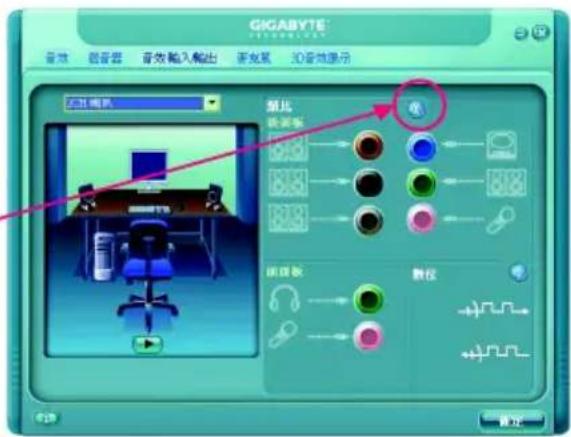

為了啟動前端音源插座支援AC97音效功能，您必須選擇「音效輸入/輸出」內部的工具按鈕，再勾選「音效裝置連接設定」內部的「停用前面板連接孔偵測功能」後即可完成AC97音效設定。

4-2 故障排除

以下為使用上常見之問題，您可以至技嘉科技網站之"問題集頁面，查詢更多特定主機板之常見問題錦囊。

問題一：為何在BIOS選項中，少了很多以前都看得到的選項？

解答：新版的BIOS 隱藏BIOS 的選項。您可以在開機後按進入主畫面後，按

+F1"，即可使用原先被隱藏起來的進階選項。

問題二：為什麼電腦開機後，鍵盤/光學滑鼠的燈還是亮著的？

解答：有些主機板在電腦關機後，仍留有少許待機電源，所以鍵盤/光學滑鼠的燈仍會亮著。

問題三：我要如何才能清除CMOS裡的設定呢？

解答：若您的主機板上有Clear CMOS CMOS請參考手冊將特定針腳短路以清除設定；若沒有此跳針，您可以暫時將CMOS的MOS拔起，停止對電力之供應，幾分鐘之後即可清除CMOS裡的設定值。建議您依下列步驟進行：

步驟一：關掉電源

步驟二：將電源插頭由主機板上拔除(或是將電源供應器的電源線拔掉)

步驟三：小心地將主機板上的電池取出並且將它放置一旁約一分鐘

（或是使用例如螺絲起子之類的金屬物碰觸電池座的正負極造成其短路約五秒鐘。）

步驟四：重新將電池裝回電池腳座裡

步驟五：連接電源插頭並執行開機

步驟六：按 Del鍵進入BIOS畫面後選取"Load Fail-Safe Defaults"(或 Load Optimized

Defaults)做使系統最穩定的設定

步驟七：離開BIOSBIOS之前記得儲存 設定值並重新啟動電腦

問題四：為什麼我已經把喇叭開得很大聲了，卻還是只聽見很小的聲音呢？

解答：請確認您所使用的喇叭是否有電源或功率放大器的功能？如果沒有，請選用有內建電源或功率放大器的喇叭試試看。

問題五：開機時所出現的囉聲分別代表什麼意思呢？

解答：以下分別為AwardBIOS的連續性囉聲判讀表，僅供故障分析參考。

AWARD BIOS:

1 短：系統啟動正常

2GMOS 設定錯誤

1長1短：記憶體或主機板錯誤

1 長2短：螢幕或顯示卡錯誤

1長3短：鍵盤錯誤

19BIO： 記憶體錯誤

連續囉聲：顯示卡未插好

連續急短聲：電源有問題

主機板保固條款

1. 保周期認定

需提供購買時發票或收據，若無法提供時將以主機板上之條碼為期限依據。

2. 保固服務適用對象

保因服務僅限於經合法銷售通路購得技嘉科技產品之消費者，且需有關立發票。

3. 產品保固期限

200052第1遇含以前，保固年。

2001年（第2）週含以後，保固年。

2003年第3週含以後，保固年。

查詢技嘉產品序號：請注意如序號中有"SN"等N輸入時亦需包含完整字串。

形式一產品序號範例：010471933180703021SN0412030006

形式二產品序號範例：SN0140002546

4. 新品更换判定標準

消費者於購買七日內發生非人為損壞之功能不良時，需憑發票或收據等購買證明更換新品，新品更換須配件齊全並以原包裝於七日內提出更換新品要求，逾期以維修方式處理。消費者可逕向購員之經銷商更換。

5.非保固範圍

a. 因天災、意外或人為因素造成之不良損壞。
b. 違反產品手冊之使用提示，導致產品之損壞。
C.組裝不當造成之產品損壞。
d.使用未經認可之配件所導致之產品損壞。
e. 超出允許使用環境而導致之產品損壞。
f.經技嘉科技判定像仿冒品或非法走私品。

技嘉科技快速服务中心

台北

星期一～11:00至21:00

星期六、日：11:00~18:00（固定例假日休息）

忠孝店-

地址：台北市忠孝東路二段14號

電話：[phone]

松江店

地址：台北市松江路11-1号

電話：[phone]

新竹

星期一～10:0521:00

星期六、日：11:00~18:00（固定例假日休息）

地址：新竹市光復路二段278號

電話：[phone]

高雄

星期一~10:00至21:00

星期六·日：11:00~18:00（国定例假日休息）

地址：高雄市建国二路51-1號

電話：[phone]

中和服務中心

星期一～8:30至17:30

（固定例假日休息）

地址：台北縣中和市建一路136號樓

電話：[phone]

台中

星期一～11:00五21:00

星期六日：11:00~18:00（固定例假日休息）

地址：台中市公益路81號

電話：[phone]

桃園服務中心

星期一~9000五12:00

13:00~17:00(固定例假日休息)

地址：桃园縣平鎮市工業區工業一

路18號

電話：[phone]

台南

星期一～11:00至21:00

星期六日：11:00~18:00（固定例假日休息）

地址：台南市青年路145號

電話：[phone]

您可以至我們的台灣區服務網查詢更多的訊息：http://service.gigabyte.com.tw

台湾

技嘉科技股份有限公司

地址：台北縣新店市寶強路6號

電話：[phone]

值直：[phone]

技術服務專線：0800-079-666 02-8665-2665

服務時間：

星期一~ 09:30点下午

星期六上午09:30~05:30

技/htp//ggtgjgabte.com.tw

網址（http://www.gigabyte.com.tw

網址（http://www.gigabyte.tw

美国

G.B.T.INC

電話：[phone]

传真：[phone]

技術支援：

http://rma.gigabyte-usa.com

網址：http://www.gigabyte.us

墨西哥

G.B.T Inc (USA)

電話：[phone] x 215 (Soporte de haber hispano)

传真：[phone]

Correo: [e-mail]

技術支援：

http://rma.gigabyte-usa.com

網址：http://www.gigabyte-latam.com

日本

NIPPON GIGA-BYTE CORPORATION

網址：http://www.gigabyte.co.jp

新加坡

GIGA-BYTE SINGAPORE PTE. LTD

網址：http://www.gigabyte.com.sg

中國

宁波中嘉科贸有限公司

網址：http://www.gigabyte.cn

上海

電話：[phone]

传真：[phone]

北京

電話：[phone]

德真：[phone]

武漢

電話：[phone]

传真：[phone]

广州

電話：[phone]

传真：[phone] ext. 333

成都

電話：[phone]

传真：[phone] ext. 814

西安

電話：[phone]

传真：[phone]

藩陽

電話：[phone]

传真：[phone]

印度

GIGABYTE TECHNOLOGY (INDIA) LIMITED

網址：http://www.gigabyte.in

澳洲

GIGABYTE TECHNOLOGY PTY. LTD.

網址：http://www.gigabyte.com.au

德國

G.B.T. TECHNOLOGY TRADING GMBH

網址：http://www.gigabyte.de

• 英國

G.B.T. TECH. CO., LTD

網址：http://www.giga-byte.co.uk

荷蘭

GIGA-BYTE TECHNOLOGY B.V.

網址：http://www.giga-byte.nl

法國

GIGABYTE TECHNOLOGY FRANCE

網址：http://www.gigabyte.fr

· 義大利

网址：http://www.giga-byte.it

西班牙

GIGA-BYTE SPAIN

網址：http://www.giga-byte.es

捷克

Representative Office Of GIGA-BYTE Technology Co., Ltd. in

CZECH REPUBLICO

網址：http://www.gigabyte.cz

土耳其

Representative Office Of GIGA-BYTE Technology Co., Ltd. in TURKEY

網址：http://www.gigabyte.com.tr

俄羅斯

Moscow Representative Office Of GIGA-BYTE Technology Co., Ltd.

網址：http://www.gigabyte.ru

拉脱维亚

GIGA-BYTE Latvia

網址：http://www.gigabyte.com.lv

• 波蘭

Office of GIGA-BYTE TECHNOLOGY Co., Ltd. in POLAND

網址：http://www.gigabyte.pl

·乌克蘭

網址：http://www.gigabyte.kiev.ua

羅馬尼亞

Representative Office Of GIGA-BYTE Technology Co., Ltd. in

Romania

網址：http://www.gigabyte.com.ro

塞爾維亞及蒙特內格羅

Representative Office Of GIGA-BYTE Technology Co., Ltd. in

SERBIA & MONTENEGRO

網址：http://www.gigabyte.co.yu

- 技嘉科技全球服務支援系統

若您有技術及非技術(業務及市場)的相關問題時，請至：http://ggts.gigabyte.com.tw，選擇您所適用的語言進入詢問。

关于符合中国《电子信息产品污染控制管理办法》的声明

Management Methods on Control of Pollution from Electronic Information Products

(China RoHS Declaration)

产品中有毒有害物质或元素的名称及含量
Hazardous Substances Table

部件名称(Parts)	有毒有害物质或元素(Hazardous Substances)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板PCB	○	○	○	○	○	○
结构件及风扇Mechanical parts and Fan	×	○	○	○	○	○
芯片及其他出动零件Chip and other Active components	×	○	○	○	○	○
连接器Connectors	×	○	○	○	○	○
被动电子元器件Passive Components	×	○	○	○	○	○
线材Cables	○	○	○	○	○	○
焊接金属Soldering metal	○	○	○	○	○	○
助焊剂,散热膏,标签及其他耗材Flux,Solder Paste,Label and other Consumable Materials	○	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。Indicates that this hazardous substance contained in all homogenous materials of this part is below the limit requirement SJ/T 11363-2006
×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。Indicates that this hazardous substance contained in at least one of the homogenous materials of this part is above the limit requirement in SJ/T 11363-2006
对销售之日的所售产品,本表显示我公司供应链的电子信息产品可能包含这些物质。注意:在所售产品中可能会也可能不会含有所有所列的部件。This table shows where these substances may be found in the supply chain of our electronic information products, as of the date of the sale of the enclosed products, Note that some of the component types listed above may or may not be a part of the enclosed product.
