Type de produit	Caisson de basses actif
Marque	Klipsch
Modèle	KD10SW
Haut-parleur	1 x 10 pouces (25,4 cm) avec pavillon
Amplification	Amplificateur intégré, puissance RMS 150 W
Réponse en fréquence	28 Hz - 120 Hz
Crossover
Phase	Commutable 0/180 degrés
Entrées	Entrée ligne RCA, entrée haut niveau (bornier)
Dimensions (L x H x P)	330 x 360 x 410 mm
Poids	12,7 kg
Alimentation	Secteur 220-240 V, 50/60 Hz
Consommation	150 W max, veille < 0,5 W
Fonctions principales	Graves profondes, volume, crossover, phase, auto-veille
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas obstruer les ouïes de ventilation. Débrancher avant nettoyage. Utiliser sur une surface stable.
Pièces détachées et réparabilité	Amplificateur et haut-parleur remplaçables par un technicien qualifié. Contacter le SAV Klipsch.
Informations générales	Garantie 2 ans. Enregistrement du produit en ligne recommandé. Fabriqué en Chine.

FOIRE AUX QUESTIONS - KD10SW KLIPSCH

Où placer le caisson de basses dans la pièce ?

Pour des meilleures performances, placez le caisson dans un coin de la pièce, à au moins 30 cm des murs. Vous pouvez aussi le positionner près de l'écran pour un effet cinéma. Évitez les endroits trop fermés.

Comment connecter le caisson de basses à mon amplificateur ?

Utilisez la sortie subwoofer de votre amplificateur ou récepteur. Reliez-la à l'entrée LFE (RCA) du caisson. Si votre amplificateur n'a pas de sortie subwoofer, utilisez l'entrée haut niveau (bornier) en parallèle avec les enceintes principales.

Comment régler le volume du caisson de basses ?

Réglez d'abord le volume du caisson à 50%, puis ajustez selon vos goûts en écoutant un morceau de musique avec des basses. Évitez de saturer le son. Le volume idéal est celui qui équilibre les graves sans dominer.

Quel est le réglage de phase recommandé ?

La phase ajuste la synchronisation entre le caisson et les enceintes. Commencez à 0°. Si les basses semblent faibles, passez à 180° et écoutez la différence. Gardez la position qui donne le plus de punch.

Comment régler le crossover (fréquence de coupure) ?

Réglez le crossover sur le caisson à la fréquence que votre amplificateur envoie (généralement 80 Hz pour un système home cinéma). Si votre amplificateur gère le crossover, réglez le caisson sur la position LFE (bypass).

Pourquoi le caisson ne s'allume-t-il pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur marche/arrêt est allumé. Le caisson peut être en mode veille - envoyez un signal audio pour le réveiller. Si rien ne fonctionne, testez une autre prise.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Ne jamais utiliser de produits chimiques ou abrasifs. Pour la grille, aspire doucement avec une brosse. Évitez de toucher le haut-parleur.

Quelle est la puissance recommandée pour l'amplificateur ?

Le caisson possède son propre amplificateur intégré de 150 W. Il n'est pas nécessaire d'utiliser un ampli externe. Assurez-vous simplement que votre récepteur envoie un signal non amplifié (niveau ligne) à l'entrée LFE.

Puis-je utiliser le caisson avec un ampli hi-fi stéréo ?

Oui, si votre ampli a une sortie pre-out ou une sortie subwoofer. Sinon, utilisez l'entrée haut niveau du caisson en connectant les bornes des enceintes principales en parallèle. Veillez à respecter la polarité (+/-).

Comment réduire les vibrations ou bruits parasites ?

Placez le caisson sur une surface stable, éventuellement sur un tapis ou des pieds amortisseurs. Éloignez-le des murs creux. Vérifiez que les vis du boîtier sont bien serrées. Si le bruit persiste, contactez le SAV.

MODE D'EMPLOI KD10SW KLIPSCH

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidètes à la vision de PWK et incorpôrons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvre la puissance, le détail et l'émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound.

INSPECTION

Vos nouvelles enceintes doivent être aussi belles qu'à leur départ de l'usine. Vérifiez immédiatement qu'elles n ont pas été endommagées au cours du transport. Déballez soignement les enceintes et vérifiez les composants en vous réferant à la liste de colisage. Dans certains cas exceptionnels, des éléments peuvent avoir été endommages au cours du transport. Si des dégats sont constatés, contactez le transporter et le revendeur chez lequel le système a été acheté. Faites une demande d'inspection et suivez les instructions d'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

KD-51MKD-52CKD-52F

POSITIONNEMENT DANS LA PIECE BRANCHEMENT

Enceintes des voies principales gauche et droité-Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) sugere de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et a au moins 61 cm des murs de la piece. Elles peuvent également etre légerement tournées l'une vers l'autre pour une meilleure restitution stereo. La position d'ecoute devrait se situer a environ 1a1,5 FOIs la distance séparant les enceintes.Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale - Les enceintes de voie centrale sont conçues pour diffuser les dialogues et lessons principaux de manière à ce qu'ilssemblent provenir de l'écran video. Les enceintes devraient par conséquent être placées aussi pres que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arriré - Les enceintes surround Klipsch WDST devraient être placeés à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placeés sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre piece. Elles sont conçues pour recreer la sensation d'espace et d'ambiance que fournissant beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez notes que les grillles des enceintes surround sont fixes et ne peuvent pas être retirées.

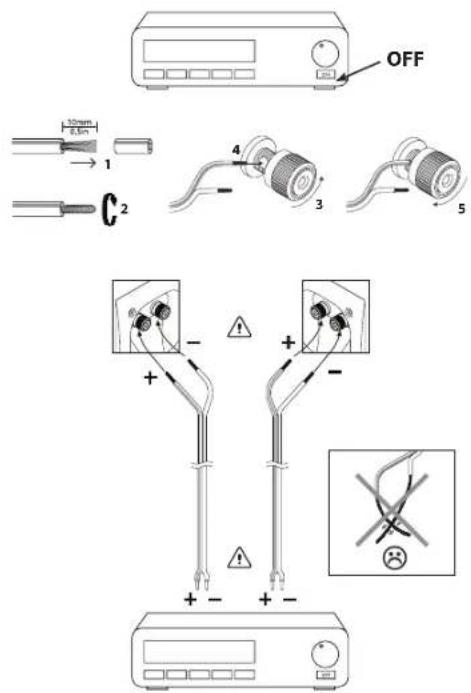

Branchement conventionnel - En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l' amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur - Les enceintes Klipsch sont extrémement efficaces et fonctionneront ainsi avec un large évientail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut cause des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez cette revendeur pour vous assurer que vous amplificateur est adapté à votre application. Nous voulons que vous écoutez pendant toute votre vie.

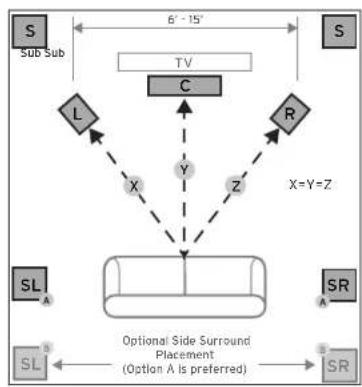

FIGURE1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ECOUTE

FIGURE 2 VOIE CENTRALE

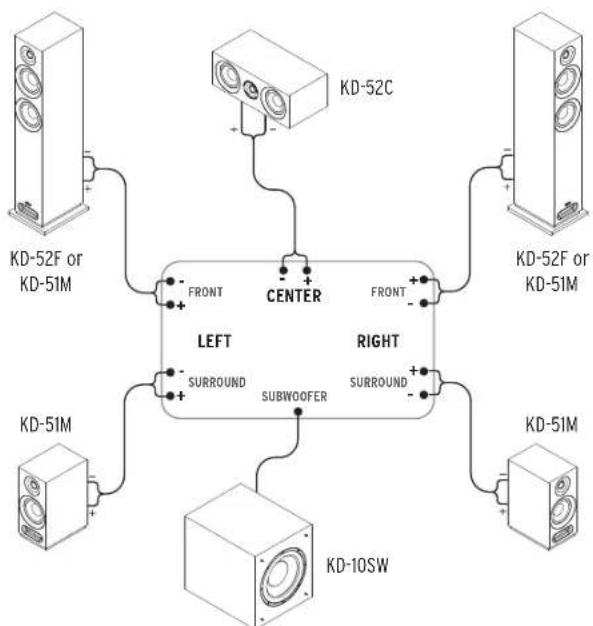

FIGURE 3 BRANCHEMENTS STANDARD

FIGURE 4 BRANCHEMENTS STANDARD

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la Brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez vous produit en ligne à www.klipsch.com/register
- Restez informé des nouveaux produits et des promotions.
Vos informations personnelles ne seront jamais revenues.
- Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.
Veuillez conserve ryer reçu pour toute réclamation au titre de la garantie.
