BEDIENUNGSANLEITUNG KD10SW KLIPSCH

FORT ET FIER DEPUIS 1946

FIGURA1 LAUTSPRECHERPLATZIERUNG IM HORBEREICH

FIGURA3 CONNECTIN CONEXIONES ESTANDAR

FIGURA 4 CONEXIONES ESTANDAR

CUIDADO Y LIMPIEZA

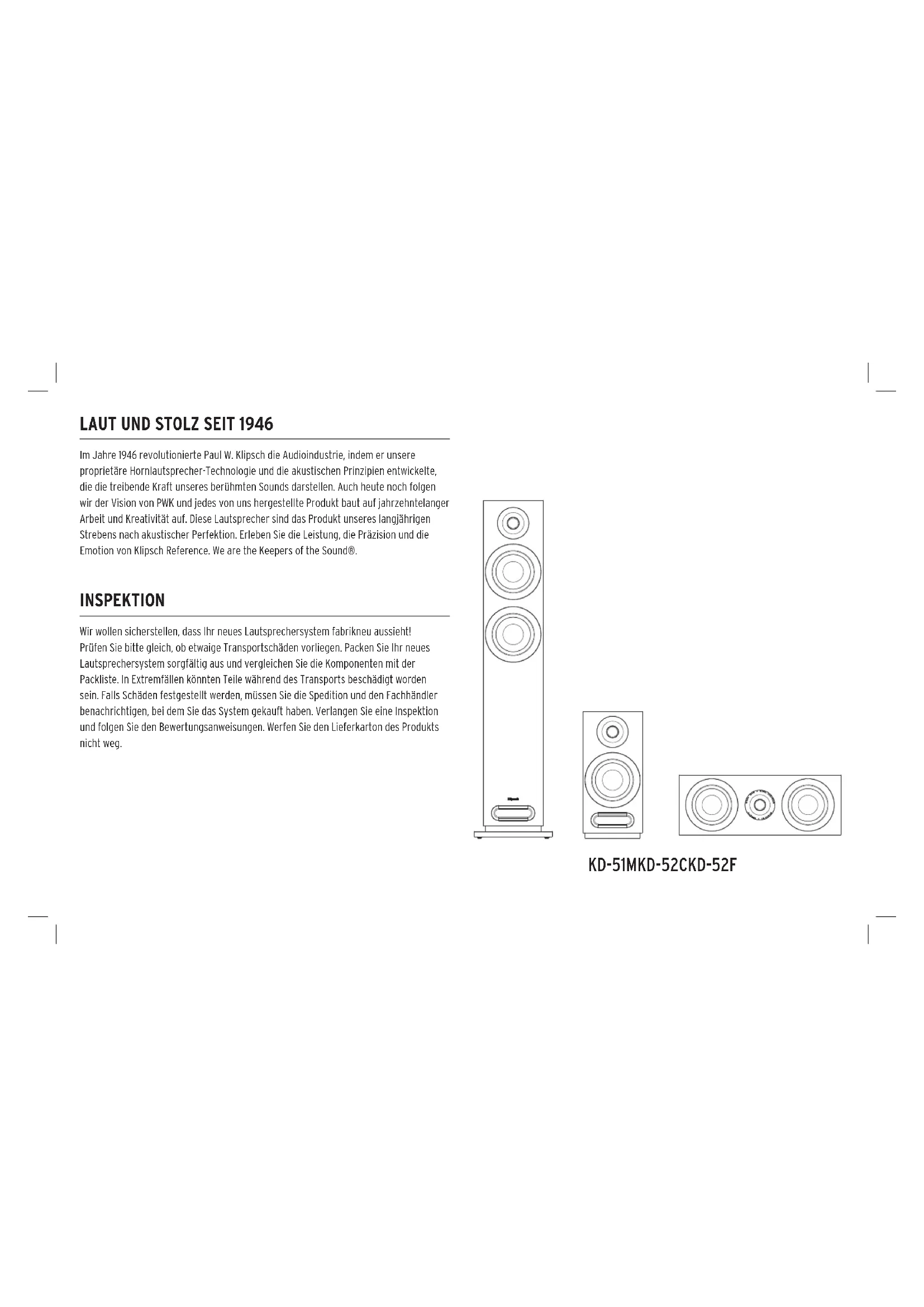

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmen Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestelle Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautspeicher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Prazision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

INSPEKTION

Wir wollen{sicherstellen, dass ihr neues Lautspechersystem fabrikne aussieht! Prufen Sieitte gleich, ob etwaige Transportschaden vorliegen. Packen Sie hr neues Lautspechersystem sorgfaltig aus und vergleichen Sie die Komponenten mit der Packlste. In Extremfalen konnten Teile während des Transports beschadigt worden sein. Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhandler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

KD-51MKD-52CKD-52F

AUFSTELLUNG IM RAUM ANSCHLUSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeihlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voininander entfert und mindestens 61cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollenn sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voininander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Laatsprecher - Center-Kanal-Laatsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Laatsprecher sollen deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen ihren die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollen ungebär 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hangt die Platzierung des Surround-Laufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie erfolglichen Raumklang. Abbildungen 1,3 und 4 zeigen ihren die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Laufsprechergrills der Surround-Laufsprecher nicht abnehmbar sind.

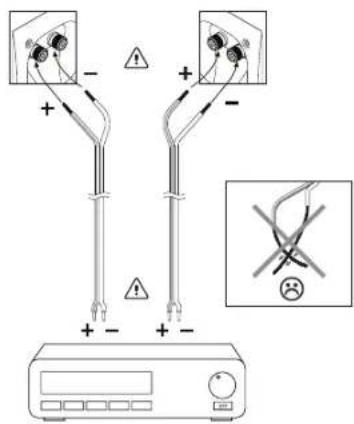

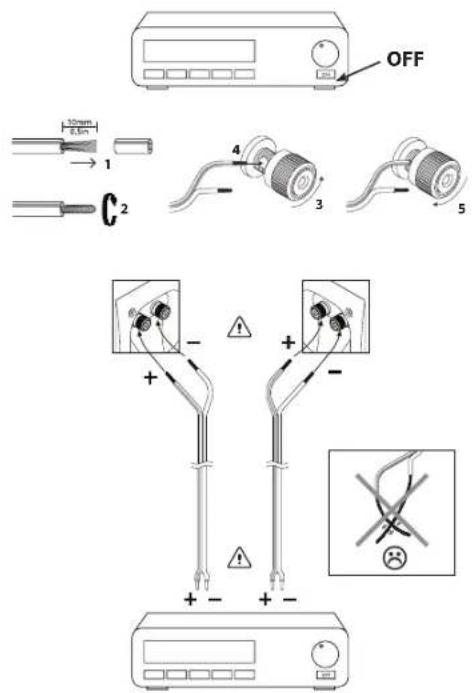

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Laustsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Laustsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Laustsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie diese Verfahren für den Anschluss aller verbleibenden Laustsprecher an die entspruchenden Verstärkerkanäe. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, daß einen Kurzschluss hervorrufen und ihre Geräte beschädigen können.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfern Sie diesen Streifen nicht, da ansonsten ihre Lautsprecher nicht mehr richtig Funktionieren. Lassen Sie den Streifen an Ort und Stelle und schlieben Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Laustsprechem mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigten. Fragen Sie ihren Fachhändler, ob Ihr Verstärker für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

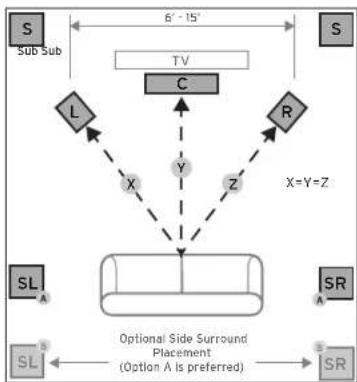

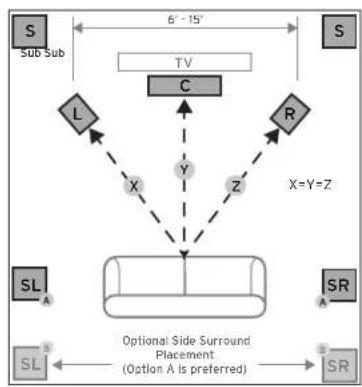

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HORBEREICH

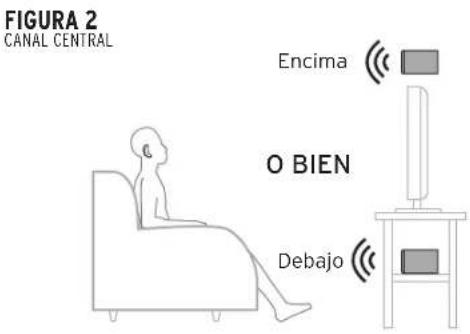

ABBILDUNG 2
CENTER KANAL

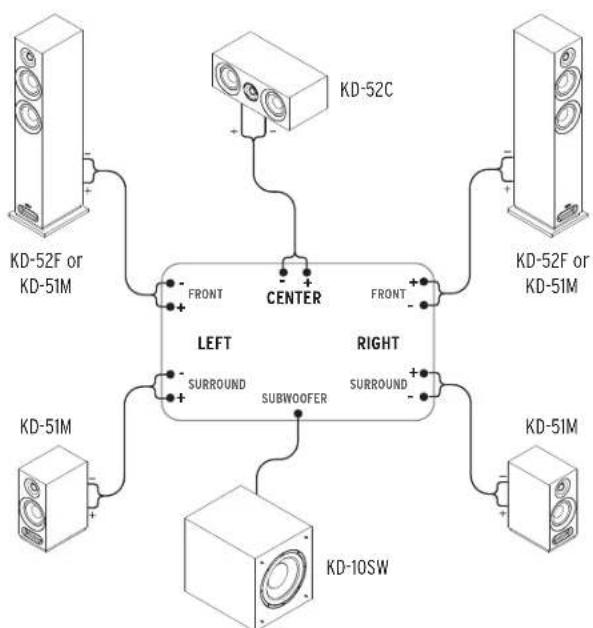

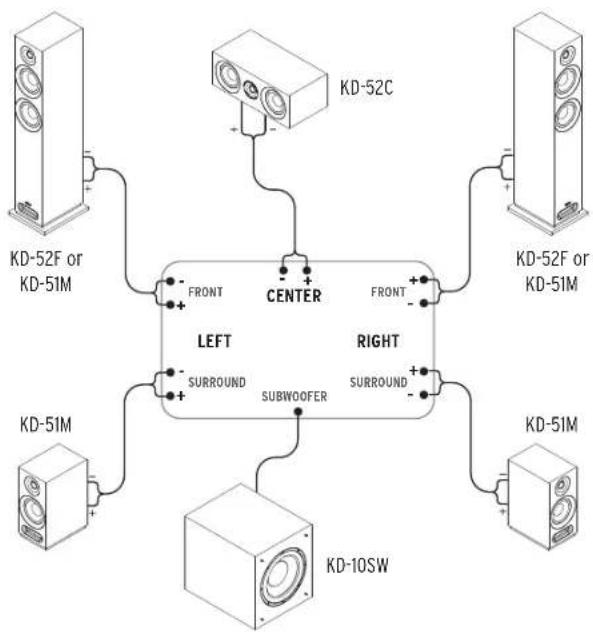

ABBILDUNG 3
STANDARDDANSCHLUSSE

ABBILDUNG 4
STANDARDANSCHLUSSE

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustaben. Verwenden Sie die Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und
  Sonderangebote informiert.
• ihre personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendelt.
  Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch behmen zu konnen.
