Type de produit	Senseur d'obscurité (capteur de luminosité) avec récepteur
Marque	DIO
Modèle	54783
Catégorie	Maison intelligente
Alimentation	2 piles AAA 1,5 V (non fournies)
Indice de protection	IP56 (utilisation intérieure et extérieure)
Portée	30 m en champ libre, peut être réduite par les murs
Distance minimale entre récepteurs	1 m
Nombre max d'appareils mémorisés	Jusqu'à 6 émetteurs ou combinaisons
Fonctions principales	Détection d'obscurité, réglage du délai d'extinction, réglage du seuil d'obscurité, apprentissage de code, indicateur de piles faibles
Installation	Fixation murale ou pose sur meuble, compartiment à piles accessible
Réglages	Curseur de délai d'extinction (position O = extinction au lever du jour), bouton Start pour réglage du seuil
Utilisation	Commande de récepteurs (lampes, ventilateurs, etc.) par apprentissage de code
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; respecter la réglementation sur le recyclage des piles et déchets électroniques
Sécurité	Ne pas utiliser la prise dans des endroits humides ; respecter la distance minimale entre récepteurs
Pièces détachées et réparabilité	Piles facilement remplaçables ; aucun autre service de pièces détachées mentionné
Informations générales	Déclaration CE de conformité ; recycler selon la réglementation locale

FOIRE AUX QUESTIONS - 54783 DIO

Comment installer le senseur d'obscurité DIO 54783 ?

Ouvrez le compartiment à piles avec un tournevis plat, insérez 2 piles AAA (non fournies). La LED s'allume 1 seconde puis s'éteint. Refermez, accrochez au mur ou posez sur un meuble. Le capteur est IP56 pour usage intérieur/extérieur.

Comment coupler le senseur avec un récepteur ?

Placez l'interrupteur d'apprentissage du senseur sur 'DEL'. Approchez-le du récepteur. Pressez le bouton d'apprentissage du récepteur jusqu'à ce que la LED clignote. Glissez l'interrupteur du senseur sur 'SET'. La lampe clignote deux fois pour confirmer.

Comment annuler le couplage entre un senseur et un récepteur ?

Mettez le senseur sur 'SET' près du récepteur. Pressez le bouton d'apprentissage du récepteur (LED clignote). Glissez l'interrupteur du senseur sur 'DEL'. La lampe clignote deux fois, la LED s'arrête. Les appareils ne sont plus reliés.

Comment effacer tous les codes mémorisés dans le récepteur ?

Appuyez sur le bouton 'learn' du senseur pendant 6 secondes (LED clignote rapidement). Relâchez, puis appuyez à nouveau. La LED clignote deux fois pour confirmer la suppression des 6 codes.

Que faire si le senseur ne s'active pas ?

Vérifiez la polarité et l'état des piles. Assurez-vous que la programmation est correcte (apprentissage effectué). La portée est de 30 m max ; les murs épais peuvent la réduire.

Comment régler le délai d'extinction ?

Tournez le curseur des heures à l'arrière du senseur. En position 'O', le senseur n'éteint le récepteur que lorsque la luminosité du jour dépasse le seuil défini. Les autres positions fixent un délai.

Comment régler le niveau d'obscurité pour allumer le récepteur ?

Appuyez sur le bouton 'Start' pendant 1 seconde pour revenir à la valeur par défaut, ou 3 secondes pour enregistrer le niveau d'obscurité actuel à l'endroit du capteur.

Que signifie le clignotement de la LED toutes les 3 secondes ?

C'est l'indicateur de piles faibles. Remplacez les piles par des neuves dès que possible.

Puis-je utiliser plusieurs senseurs ou récepteurs ensemble ?

Oui, le récepteur peut mémoriser jusqu'à 6 émetteurs ou combinaisons. Vous pouvez programmer des récepteurs individuels ou des groupes pour allumer/éteindre plusieurs appareils simultanément.

Quelle est la distance minimale entre deux récepteurs ?

Une distance minimale d'1 mètre est requise entre deux récepteurs pour éviter les interférences.

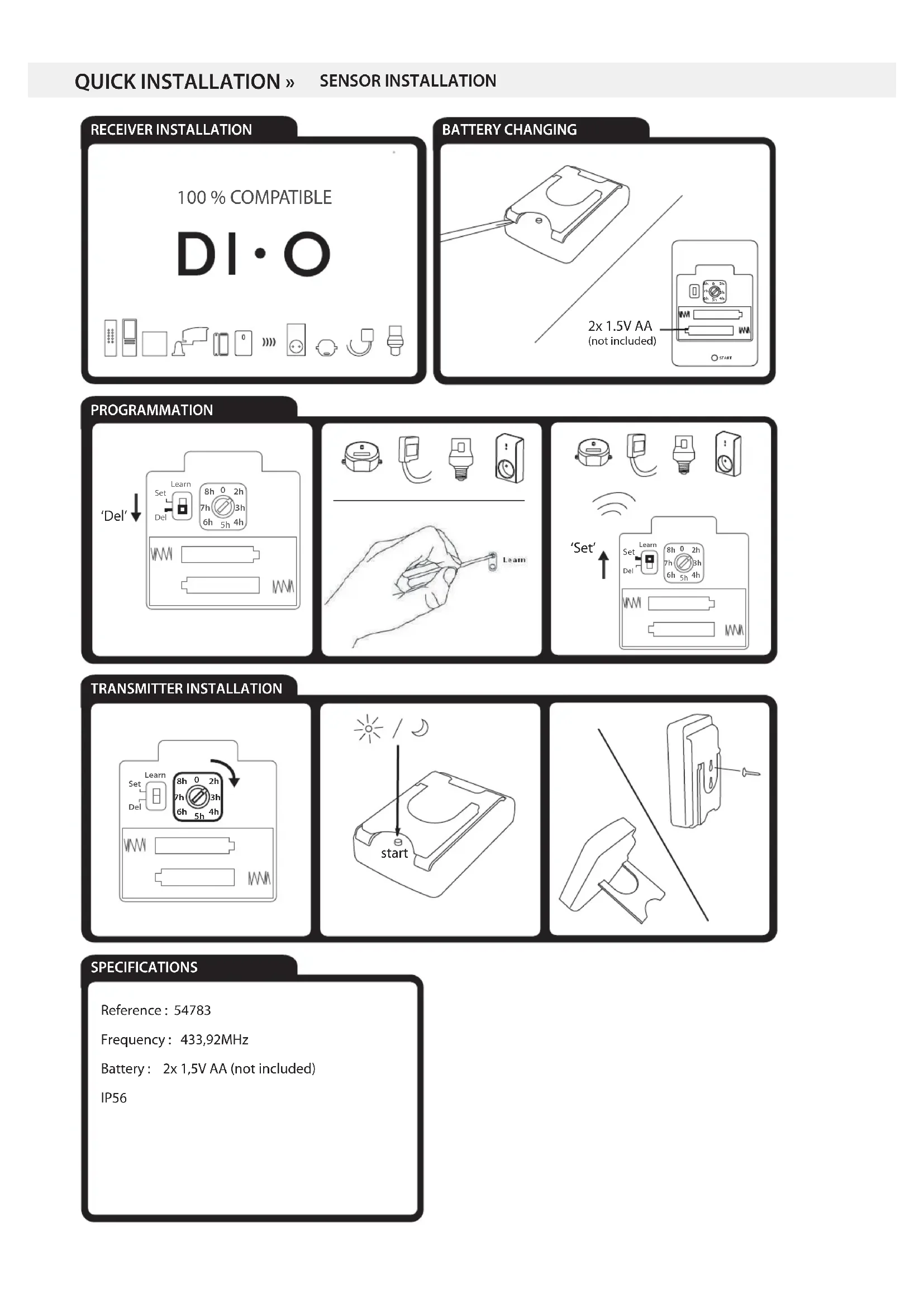

MODE D'EMPLOI 54783 DIO

FR - Senseur d'obscurité

(54783)

Installation du récepteur.

Installation du senseur :

1^ Utiliser un tournevis plat pour retarder le couvercle et ouvrir le compartment à piles.
2^ Mettre 2 piles AAA 1.5V (non fournies), la lumière LED s'allume 1seconde puis s'eteint pour entrer en mode stand-by.
3^ Relier le senseur avec l'émetteur (voir Apprentissage du code).
4^ Fermer le compartment à piles avec les vis et remettre le couvercle.
5^ Accrocher le senseur au mur ou le déposer sur un meuble.
6^ Le sensuer est IP56 pour une utilisation interieure et extérieure.

Réglages du senseur :

• Réglage du délié d'extinction : Tourner le curseur des heures situé à l'arrière du senseur. Dans la position "O", le senseur n'estinct le récepteur que lorsque le niveau d'obscurité défini (voir étape suivante) est dépassé au lever du jour.
• Réglage du niveau d'obscurité approué pour allumer un récepteur : Appuyer sur le boutont 'Start' pendant 1 seconde pour revenir à la valeur par défaut, ou 3 secondes pour désir le niveau d'obscurité régnant à l'endetroit du capteur à ce moment.
• Indicateur de batteries faibles : Lorsque les piles sont faibles, la LED commence à clignoter (environ toutes les 3secondes).

Apprentissage du code :

1^ Mettre le détecteur en mode 'DEL' et l'approcher du recepteur auquel il sera relié.
2^ Presser le bouton d'apprentissage (learning button) du récepteur, la led clignote continulement.
3^ Glisser l'interrupteur d'apprentissage du détecteur de 'DEL' à 'SET', il envoie alors son code au récepteur.
4^ La lampe reliée au récepteur clignote deux fois pour confirmer que le code est appris. La led du récepteur arrête de clignoter.

Annulation du code :

1^ Mentre le détecteur sur 'SET' pres du récepteur auquel il est relié.
2^ Presser le bouton d'apprentissage du récepteur, la led clignote.
3^ Glisser l'interrupteur d'apprentissage de 'SET' à 'DEL', le détecteur envoie alors un code au récepteur.
4^ La lampe reliée au récepteur clignote deux fois pour confirmer que le code est efficace. La led du récepteur arrête de clignoter. Le détecteur et le récepteur ne sont plus reliés.

Effacer tous les codes:

1^ Appuyer sur le bouton 'learn' du senseur pendant 6 secondes, la led clignote rapidement.
2^ Relâcher le bouton 'learn' et appuyer une nouvelle fois dessus. La led clignote deux fois pour confirmer la suppression des 6 codes mémorisés.

Le récepteur ménorise jusqu'à 6 apparéils ou combinaisons :

Le récepteur peut êtreprogrammé pour allumer un apparéil à la fois de manière individuelle, ou allumer divers apparéils mis en combinaison (jusqu'à 6 combinaïs). Exampie: S'il y a 3 récepteurs (n°1 lamp de chevet; n°2 lumière de nuit; n°3 ventilateur). Les récepteurs 1, 2 et 3 peuvent être contrôlés individuellement par les boutons 1, 2 et 3 de la télécommande. Les récepteurs 1 et 3 peuvent être programmes avec le bouton 4 de la télécommande (pour allumer/éteindre la lampe et le ventilateur en même temps). Les récepteurs 1, 2 et 3 peuvent également être programmes dans la fonction 'groupe' pour allumer/éteindre tous les apparéils en même temps.

Résolution de problèmes:

Pas d'activation : Vérifier la polarité et/ou l'épuisement des piles. Vérifier la programmation.

Important:

Une distance minimale d'1m est requise entre deux récepteurs (prise, module et/ou socket).
La portée entre récepteur et émetteur est de 30m , mais celle-ci peut être diminuée par l'épaissieur des murs.
Attention! Ne pas utiliser la prise dans des endroits humides.

www.di-o.be • Declarations CE • 54783

Par la presente DI-O déclare que l'appareil est conforme aux exigences essentielles et

Lors du triage de vos déchets, nous vous prions de respecter la réglementation en vigueur quant à leur élimination. Nous vous remercions de les déposer dans un endroit prévu à cet effet et dans le respect de l'environnement.

Please recycle
