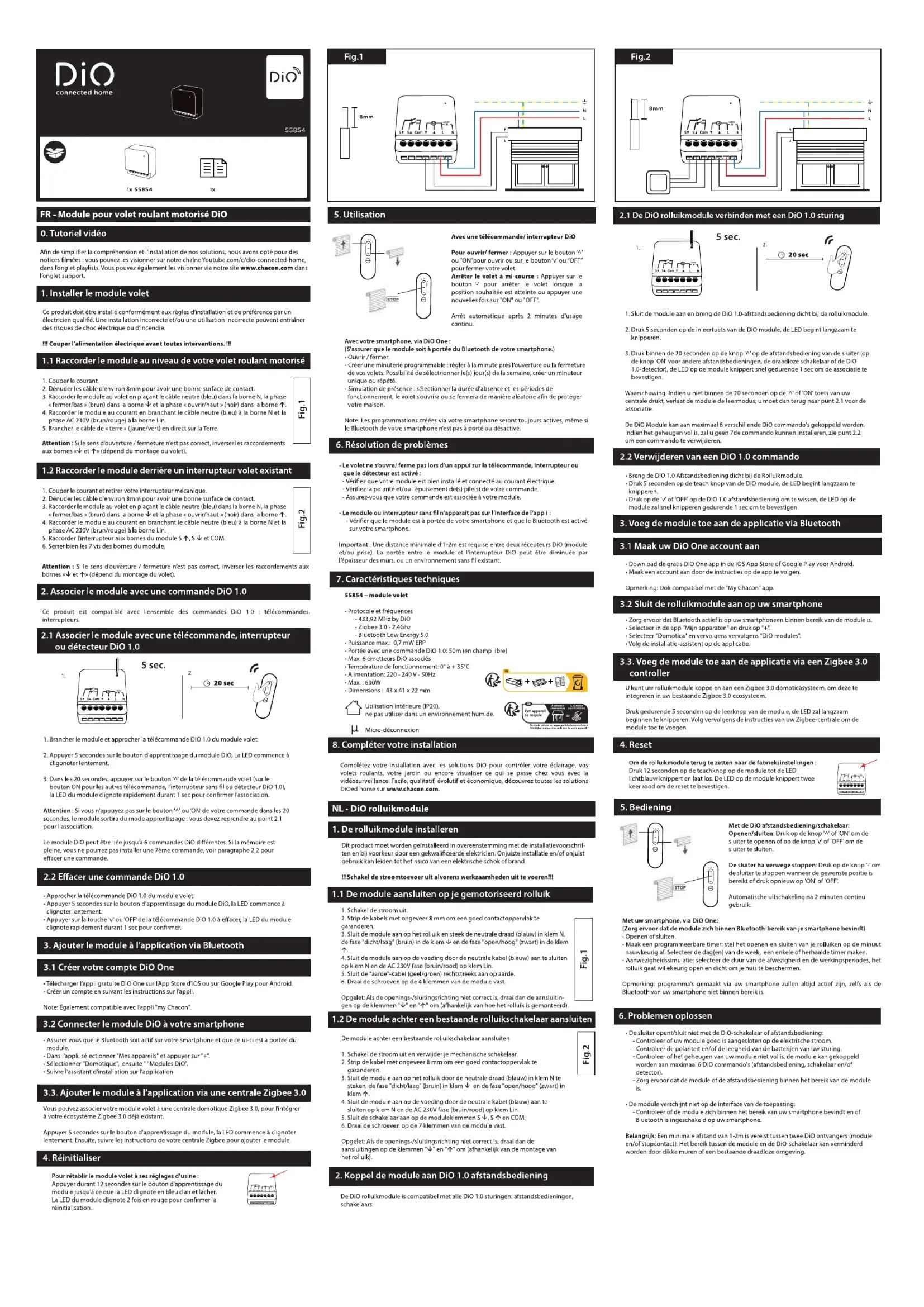

Notice DIO 55854 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Module pour volet roulant motorisé
Marque DIO
Modèle 55854
Protocole et fréquences 433,92 MHz (DiO 1.0) et Zigbee 3.0 - 2,4 GHz
Puissance max. d'émission 0,7 mW ERP
Portée avec commande DiO 1.0 50 m en champ libre
Nombre max. d'émetteurs associés 6
Température de fonctionnement 0 °C à +35 °C
Alimentation 220-240 V - 50 Hz
Puissance max. de charge 600 W
Dimensions 43 x 41 x 22 mm
Indice de protection IP20 (intérieur uniquement)
Fonctions principales Contrôle à distance via télécommande DiO 1.0, application DiO One (Bluetooth) ou centrale Zigbee 3.0 ; programmation de minuteries ; simulation de présence ; arrêt automatique après 2 minutes d'usage continu
Sécurité Couper l'alimentation avant toute intervention ; installation par un électricien qualifié ; ne pas utiliser en environnement humide
Entretien et nettoyage Débrancher avant nettoyage ; essuyer avec un chiffon sec
Compatibilité application DiO One (iOS/Android) et my Chacon
Intégration Zigbee Compatible avec les centrales Zigbee 3.0

FOIRE AUX QUESTIONS - 55854 DIO

Comment installer le module volet DiO 55854 ?
Coupez l'alimentation électrique avant toute intervention. Dénudez les câbles d'environ 8 mm. Raccordez le module au volet : neutre (bleu) sur N, phase fermer/bas (brun) sur ↓, phase ouvrir/haut (noir) sur ↑. Branchez l'alimentation : neutre (bleu) sur N, phase 230 V (brun/rouge) sur Lin. Reliez la terre (jaune/vert) directement. Si le sens d'ouverture est inversé, échangez les connexions sur ↓ et ↑.
Comment associer le module avec une télécommande DiO 1.0 ?
Branchez le module et approchez la télécommande. Appuyez 5 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote lentement. Dans les 20 secondes, appuyez sur le bouton '^' (ou 'ON' pour les autres commandes) de la télécommande. La LED clignote rapidement 1 seconde pour confirmer l'association.
Comment effacer une commande DiO 1.0 du module ?
Approchez la télécommande DiO 1.0 que vous souhaitez effacer. Appuyez 5 secondes sur le bouton d'apprentissage du module : la LED clignote lentement. Appuyez sur la touche 'V' ou 'OFF' de la télécommande. La LED clignote rapidement 1 seconde pour confirmer l'effacement.
Comment connecter le module à l'application DiO One via Bluetooth ?
Téléchargez l'application gratuite DiO One sur l'App Store ou Google Play. Créez un compte. Assurez-vous que le Bluetooth de votre smartphone est activé et à portée du module. Dans l'appli, allez dans 'Mes appareils', appuyez sur '+', sélectionnez 'Domotique' puis 'Modules DiO', et suivez l'assistant d'installation.
Comment ajouter le module à une centrale Zigbee 3.0 ?
Appuyez 5 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote lentement. Ensuite, suivez les instructions de votre centrale Zigbee pour ajouter le module. Le module est compatible avec tout écosystème Zigbee 3.0.
Comment réinitialiser le module aux réglages d'usine ?
Appuyez durant 12 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote en bleu clair, puis relâchez. La LED clignote 2 fois en rouge pour confirmer la réinitialisation. Toutes les associations et programmations seront effacées.
Que faire si le volet ne s'ouvre/ferme pas avec la télécommande ?
Vérifiez que le module est bien alimenté et correctement installé. Contrôlez la polarité et l'état des piles de la télécommande. Assurez-vous que la télécommande est bien associée au module (répétez l'association si nécessaire). Vérifiez que vous n'avez pas dépassé la limite de 6 émetteurs.
Quelle est la portée maximale entre le module et une commande DiO ?
La portée en champ libre est de 50 mètres. Les murs épais ou un environnement sans fil dense peuvent réduire cette portée. Maintenez une distance minimale de 1 à 2 mètres entre deux récepteurs DiO.
Combien de commandes DiO peut-on associer au maximum ?
Le module peut mémoriser jusqu'à 6 commandes DiO différentes (télécommandes, interrupteurs, détecteurs). Si la mémoire est pleine, vous devez effacer une commande existante avant d'en ajouter une nouvelle.
Le module est-il compatible avec l'application my Chacon ?
Oui, le module 55854 est compatible avec l'application my Chacon en plus de l'application DiO One. Suivez la même procédure de connexion via Bluetooth.

Questions des utilisateurs sur 55854 DIO

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice 55854 - DIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 55854 de la marque DIO.

MODE D'EMPLOI 55854 DIO

FR - Module pour volet roulant motorisé DiO

0. Tutoriel vidéo

Afin de simplifier la compréhension et l'installation de nos solutions, nous avons opté pour des notices filmées : vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l'onglet playlists. Vous pouvez également les visionner via notre site www.chacon.com dans l'onglet support.

1. Installer le module volet

Ce produit doit être installé conformément aux règles d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de choc électrique ou d'incendie.

!!! Couper l'alimentation électrique avant toutes interventions. !!!

1.1 Raccorder le module au niveau de votre volet roulant motorisé

  1. Couper le courant.

  2. Dénuder les câble d'environ 8mm pour avoir une bonne surface de contact.

  3. Raccorder le module au volet en plaçant le câble neutre (bleu) dans la borne N, la phase
    « fermer/bas » (brun) dans la borne ↓ et la phase « ouvrir/haut » (noir) dans la borne ↑.
  4. Raccorder le module au courant en branchant le câble neutre (bleu) à la borne N et la phase AC 230V (brun/rouge) à la borne Lin.
  5. Brancher le câble de « terre » (jaune/vert) en direct sur la Terre.

Attention : Si le sens d'ouverture / fermeture n'est pas correct, inverser les raccordements aux bornes «↓ et ↑» (dépend du montage du volet).

DIO 55854 - Raccorder le module au niveau de votre volet roulant motorisé - 1

1.2 Raccorder le module derrière un interrupteur volet existant

  1. Couper le courant et retirer votre interrupteur mécanique.
  2. Dénuder les câble d'environ 8mm pour avoir une bonne surface de contact.
  3. Raccorder le module au volet en plaçant le câble neutre (bleu) dans la borne N, la phase
    « fermer/bas » (brun) dans la borne ↓ et la phase « ouvrir/haut » (noir) dans la borne ↑.
  4. Raccorder le module au courant en branchant le câble neutre (bleu) à la borne N et la
  5. Raccorder l'interrupteur aux bornes du module S ⊕ S ⊕ et COM
  6. Serzer bien les 7 vis des bornes du module

Attention : Si le sens d'ouverture / fermeture n'est pas correct, inverser les raccordements aux bornes «↓ et ↑» (dépend du montage du volet).

2. Associer le module avec une commande DiO 1.0

Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes, interrupteurs.

2.1 Associer le module avec une télécommande, interrupteur ou détecteur DiO 1.0

DIO 55854 - Associer le module avec une télécommande, interrupteur ou détecteur DiO 1.0 - 1

  1. Brancher le module et approcher la télécommande DiO 1.0 du module volet.
  2. Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, La LED commence à cligonoter lentement.
  3. Dans les 20 secondes, appuyer sur le bouton '^' de la télécommande volet (sur le bouton ON pour les autres télécommande, l'interrupteur sans fil ou détecteur DiO 1.0), la LED du module clignote rapidement durant 1 sec pour confirmer l'association.

Attention : Si vous n'appuyez pas sur le bouton '^' ou 'ON' de votre commande dans les 20 secondes, le module sortira du mode apprentissage ; vous devez reprendre au point 2.1 pour l'association.

Le module DiO peut être liée jusqu'à 6 commandes DiO différentes. Si la mémoire est pleine, vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.2 pour effacer une commande.

2.2 Effacer une commande DiO 1.0

  • Approcher la télécommande DiO 1.0 du module volet.
  • Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, la LED commence à
    clignoter lentement.
  • Appuyer sur la touche 'V' ou 'OFF' de la télécommande DiO 1.0 à effacer, la LED du module clignote rapidement durant 1 sec pour confirmer.

3. Ajouter le module à l'application via Bluetooth

3.1 Créer votre compte DiO One

- Télécharger l'appli gratuite DiO One sur l'App Store d'iOS ou sur Google Play pour Android. - Créer un compte en suivant les instructions sur l'appli.

Note: Également compatible avec l'appli "my Chacon"

3.2 Connecter le module DiO à votre smartphone

  • Assurer vous que le Bluetooth soit actif sur votre smartphone et que celui-ci est à portée du module.
  • Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+".
  • Sélectionner "Domotique", ensuite "Modules DiO".
  • Suivre l'assistant d'installation sur l'application.

3.3. Ajouter le module à l'application via une centrale Zigbee 3.0

Vous pouvez associer votre module volet à une centrale domotique Zigbee 3.0, pour l'intégrer à votre écosystème Zigbee 3.0 déjà existant.

Appuyer 5 secondes sur le bouton d'apprentissage du module, la LED commence à clignoter lentement. Ensuite, suivre les instructions de votre centrale Zigbee pour ajouter le module.

4. Réinitialiser

Pour rétablir le module volet à ses réglages d'usine : Appuyer durant 12 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote en bleu clair et lacher. La LED du module clignote 2 fois en rouge pour confirmer la réinitialisation.

DIO 55854 - Réinitialiser - 1

Fig.1

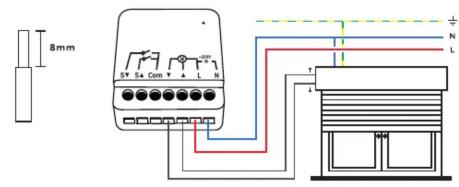

DIO 55854 - Réinitialiser - 2

text_image 8mm 5V S4 Com 10V L N N L
  1. Utilisation
    DIO 55854 - Réinitialiser - 3
    Avec une télécommande/ interrupteur DiO

Pour ouvrir/ fermer : Appuyer sur le bouton 'A' ou "ON" pour ouvrir ou sur le bouton 'v' ou "OFF" pour fermer votre volet.

Arrêter le volet à mi-course : Appuyer sur le bouton '-' pour arrêter le volet lorsque la position souhaitée est atteinte ou appuyer une nouvelles fois sur "ON" ou "OFF".

Arrêt automatique après 2 minutes d'usage continu.

Avec votre smartphone, via DiO One

(S'assurer que le module soit à portée du Bluetooth de votre smartphone.)

• Ouvrir / fermer

- Créer une minuterie programmable : régler à la minute près l'ouverture ou la fermeture de vos volets. Possibilité de sélectionner le(s) jour(s) de la semaine, créer un minuteur unique ou répété.

- Simulation de présence : sélectionner la durée d'absence et les périodes de fonctionnement, le volet s'ouvrira ou se fermera de manière aléatoire afin de protéger votre maison.

Note: Les programmations créées via votre smartphone seront toujours actives, même si le Bluetooth de votre smartphone n'est pas à porté ou désactivé.

6. Résolution de problèmes

- Le volet ne s'ouvre/ ferme pas lors d'un appui sur la télécommande, interrupteur ou que le détecteur est activé :

  • Vérifiez que votre module est bien installé et connecté au courant électrique.
  • Vérifiez la polarité et/ou l'épuisement de(s) pile(s) de votre commande.
  • Assurez-vous que votre commande est associée à votre module.

- Le module ou interrupteur sans fil n'apparait pas sur l'interface de l'appli :

- Vérifier que le module est à portée de votre smartphone et que le Bluetooth est activé sur votre smartphone.

Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre le module et l'interrupteur DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant.

. Caractéristiques techniques

55854 - module volet

• Protocole et fréquences

- 433,92 MHz by DiO

- Zigbee 3.0 - 2,4Ghz

• Puissance max.: 0,7 mW ERP

• Portée avec une commande DiO 1.0: 50m (en champ libre)

• Max. 6 émetteurs DiO associés

- Température de fonctionnement: 0^ à +35^

• Alimentation: 220 - 240 V - 50Hz

• Max.: 600W

• Dimensions : 43 x 41 x 22 mm

DIO 55854 - Caractéristiques techniques - 1

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

DIO 55854 - Caractéristiques techniques - 2

DIO 55854 - Caractéristiques techniques - 3

DIO 55854 - Caractéristiques techniques - 4

8. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiOed home sur www.chacon.com.

NL - DiO rolluikmodule

1. De rolluikmodule installeren

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

DIO 55854 - De rolluikmodule installeren - 1

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type 55854 est conforme à la directive

DIO 55854 - De rolluikmodule installeren - 2

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

DIO 55854 - De rolluikmodule installeren - 3
