MODE D'EMPLOI REVKIT03 DIO

3. Associer l’interrupteur à la télécommande DiO

1. Installer l’interrupteur de volet

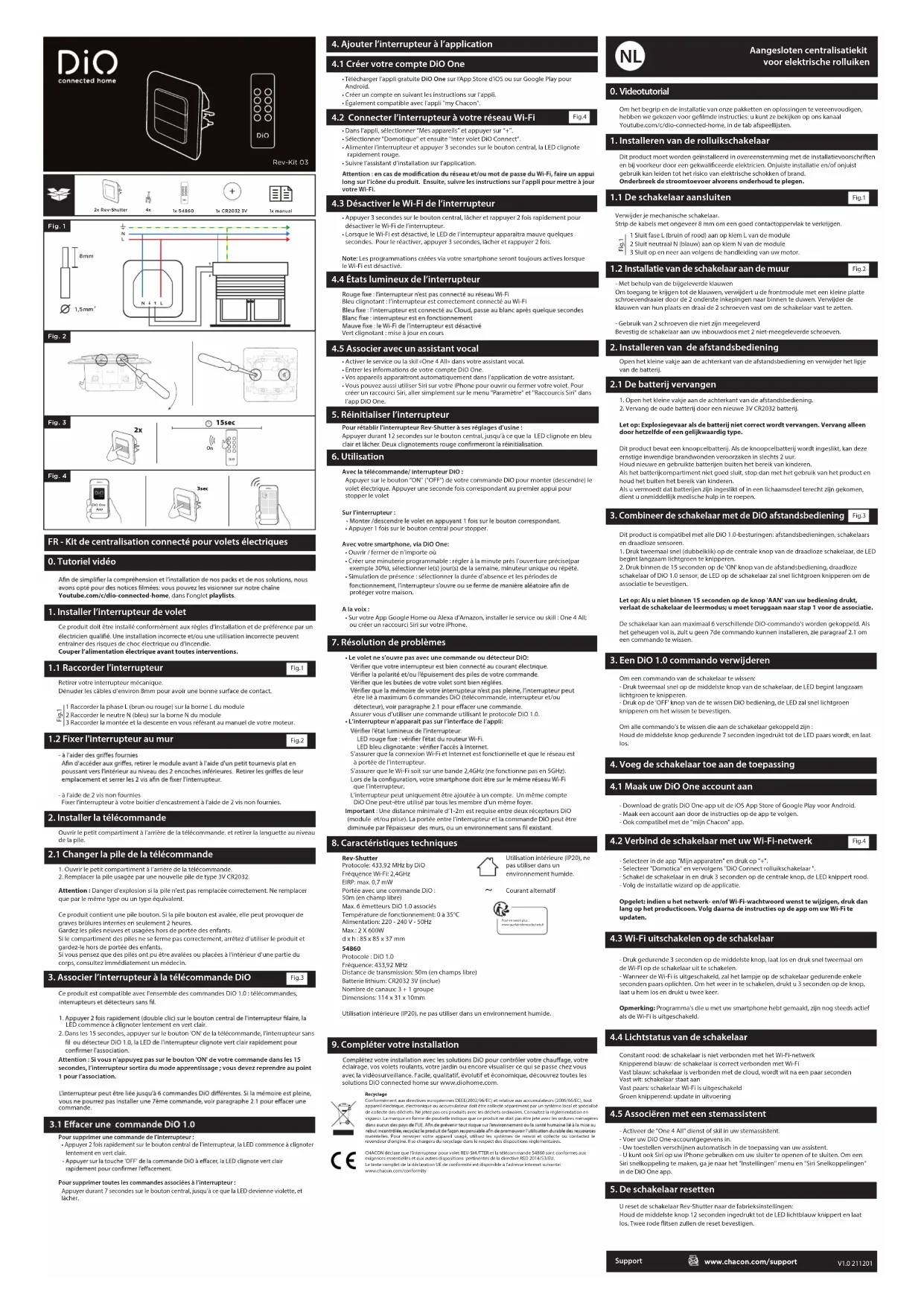

FR - Kit de centralisation connecté pour volets électriques Rev-Kit 03

8. Caractéristiques techniques

4.2 Connecter l’interrupteur à votre réseau Wi-Fi

4.3 Désactiver le Wi-Fi de l’interrupteur

4.4 États lumineux de l’interrupteur

4. Ajouter l’interrupteur à l’application

4.1 Créer votre compte DiO One

2x Rev-ShutterYoutube.com/c/dio-connected-home, dans l’onglet playlists.Ce produit doit être installé conformément aux règles d’installation et de préférence par un entraîner des risques de choc électrique ou d’incendie. Couper l’alimentation électrique avant toutes interventions.

1.1 Raccorder l'interrupteur

Retirer votre interrupteur mécanique. Dénuder les câbles d’environ 8mm pour avoir une bonne surface de contact.1 Raccorder la phase L (brun ou rouge) sur la borne L du module2 Raccorder le neutre N (bleu) sur la borne N du module3 Raccorder la montée et la descente en vous référant au manuel de votre moteur.

2. Installer la télécommande

Ouvrir le petit compartiment à l’arrière de la télécommande. et retirer la languette au niveau de la pile.

2.1 Changer la pile de la télécommande

1. Ouvrir le petit compartiment à l’arrière de la télécommande.2. Remplacer la pile usagée par une nouvelle pile de type 3V CR2032.

1.2 Fixer l'interrupteur au mur

- à l'aide de 2 vis non fournies Fixer l'interrupteur à votre boitier d'encastrement à l'aide de 2 vis non fournies.

Télécharger l’appli gratuite DiO One sur l’App Store d’iOS ou sur Google Play pour Android. • Créer un compte en suivant les instructions sur l’appli. • Également compatible avec l'appli "my Chacon".Rev-ShutterProtocole: 433,92 MHz by DiO Fréquence Wi-Fi: 2,4GHz EIRP: max. 0,7 mW Portée avec une commande DiO : 50m (en champ libre) Max. 6 émetteurs DiO 1.0 associésTempérature de fonctionnement: 0 à 35°CAlimentation: 220 - 240 V - 50Hz Max.: 2 X 600Wd x h : 85 x 85 x 37 mmUtilisation intérieure (IP20), ne pas utiliser dans un environnement humide.Courant alternatif

Avec la télécommande/ interrupteur DiO : Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour monter (descendre) le volet électrique. Appuyer une seconde fois correspondant au premier appui pour stopper le voletSur l’interrupteur : • Appuyer 1 fois sur le bouton central pour stopper. Avec votre smartphone, via DiO One: • Ouvrir / fermer de n’importe où • Créer une minuterie programmable : régler à la minute près l’ouverture précise(par exemple 30%), sélectionner le(s) jour(s) de la semaine, minuteur unique ou répété. • Simulation de présence : sélectionner la durée d’absence et les périodes de protéger votre maison.A la voix :• Sur votre App Google Home ou Alexa d'Amazon, installer le service ou skill : One 4 All; ou créer un raccourci Siri sur votre iPhone.

7. Résolution de problèmes

Le volet ne s’ouvre pas avec une commande ou détecteur DiO: être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou Assurer vous d’utiliser une commande utilisant le protocole DiO 1.0. • L’interrupteur n’apparait pas sur l’interface de l’appli: S’assurer que la connexion Wi-Fi et Internet est fonctionnelle et que le réseau est à portée de l’interrupteur. S’assurer que le Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz).que l’interrupteur.L’interrupteur peut uniquement être ajoutée à un compte. Un même compte DiO One peut-être utilisé par tous les membre d’un même foyer. Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre l’interrupteur et la commande DiO peut être Bleu clignotant : l’interrupteur est correctement connecté au Wi-FiVert clignotant : mise à jour en cours

4.5 Associer avec un assistant vocal

Activer le service ou la skil «One 4 All» dans votre assistant vocal.• Entrer les informations de votre compte DiO One. • Vos appareils apparaitront automatiquement dans l’application de votre assistant.• Vous pouvez aussi utiliser Siri sur votre iPhone pour ouvrir ou fermer votre volet. Pour créer un raccourci Siri, aller simplement sur le menu "Paramètre" et "Raccourcis Siri" dans l’app DiO One.

5. Réinitialiser l’interrupteur

Pour rétablir l’interrupteur Rev-Shutter à ses réglages d’usine : Appuyer durant 12 secondes sur le bouton central, jusqu’à ce que la LED clignote en bleu

9. Compléter votre installation

éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.diohome.com.CHACON déclare que l’interrupteur pour volet REV-SHUTTER et la télécommande 54860 sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/EU.Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante:www.chacon.com/conformityRecyclageConformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des dispositions règlementaires.• Dans l’appli, sélectionner “Mes appareils” et appuyer sur “+”. • Sélectionner "Domotique" et ensuite "Inter volet DiO Connect". • Alimenter l’interrupteur et appuyer 3 secondes sur le bouton central, la LED clignote rapidement rouge. • Suivre l’assistant d’installation sur l’application. long sur l’icône du produit. Ensuite, suivre les instructions sur l’appli pour mettre à jour votre Wi-Fi. • Appuyer 3 secondes sur le bouton central, lâcher et rappuyer 2 fois rapidement pour désactiver le Wi-Fi de l’interrupteur. • Lorsque le Wi-Fi est désactivé, le LED de l’interrupteur apparaitra mauve quelques secondes. Pour le réactiver, appuyer 3 secondes, lâcher et rappuyer 2 fois. Note: Les programmations créées via votre smartphone seront toujours actives lorsque le Wi-Fi est désactivé. Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes, LED commence à clignoter lentement en vert clair.2. Dans les 15 secondes, appuyer sur le bouton 'ON' de la télécommande, l’interrupteur sans

15sec Pour supprimer une commande de l’interrupteur : • Appuyer 2 fois rapidement sur le bouton central de l’interrupteur, la LED commence à clignoter lentement en vert clair.Pour supprimer toutes les commandes associées à l’interrupteur : Appuyer durant 7 secondes sur le bouton central, jusqu’à ce que la LED devienne violette, et lâcher.DiO One App

Fig.1 Fig. 1Fig. 2Fig. 4Fig. 3 Pour en savoir plus : www.quefairedemesdechets.fr Fig.3 Fig.2 Fig.1 Fig.4 54860Protocole : DiO 1.0 Fréquence: 433,92 MHzDistance de transmission: 50m (en champs libre)Batterie lithium: CR2032 3V (inclue)Nombre de canaux: 3 + 1 groupeDimensions: 114 x 31 x 10mmUtilisation intérieure (IP20), ne pas utiliser dans un environnement humide. 1x CR2032 3V Attention : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.Ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en seulement 2 heures.Gardez les piles neuves et usagées hors de portée des enfants.Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit et gardez-le hors de portée des enfants.Si vous pensez que des piles ont pu être avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 15 secondes, l’interrupteur sortira du mode apprentissage ; vous devez reprendre au point 1 pour l’association.commande.1x 54860 3sec Support V1.0 211201www.chacon.com/support
