Carbide 175R RGB - Unite Centrale CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (unité centrale) moyen tour
Marque	Corsair
Modèle	Carbide 175R RGB
Matériau principal	Acier, panneau latéral en verre trempé
Panneau latéral	Verre trempé (côté gauche), acier plein (côté droit)
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Longueur maximale de la carte graphique	350 mm
Longueur maximale du bloc d'alimentation	140 mm (selon la notice)
Emplacements de ventilateurs avant	3 x 120 mm ou 2 x 140 mm
Emplacements de ventilateurs haut	2 x 120 mm ou 2 x 140 mm
Emplacement de ventilateur arrière	1 x 120 mm
Ventilateur préinstallé	1 x 120 mm RGB à l'arrière
Compatibilité radiateur avant	360 mm ou 280 mm
Compatibilité radiateur haut	240 mm
Filtres à poussière	Avant et dessous
Baies de disque dur 3,5"	2 (cage amovible)
Baies de disque SSD 2,5"	2 (platines amovibles)
Connectique panneau avant	USB 3.0, USB 2.0, prise jack microphone/casque
Alimentation	Bloc d'alimentation non inclus, format ATX
Poids (approximatif)	6,5 kg

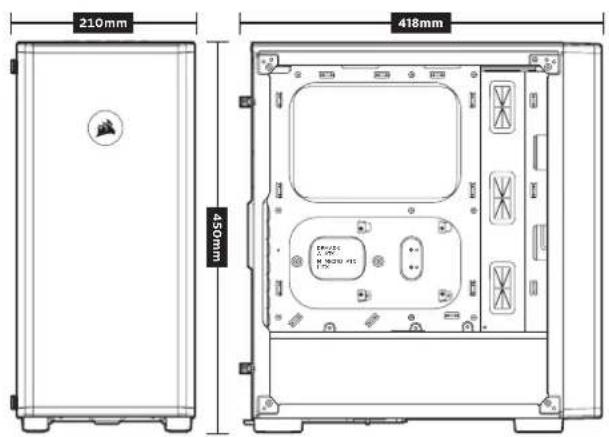

Dimensions (L x H x P)	210 x 482 x 418 mm
Garantie	2 ans (selon Corsair)
Accessoires inclus	Vis, support carte mère, rondelles, attaches câbles, filtre à poussière
Entretien et nettoyage	Nettoyer les filtres à poussière régulièrement avec un chiffon doux
Sécurité	Verre trempé, manipulation avec précaution pour éviter les éclats
Pièces détachées et réparabilité	Ventilateurs, filtres et vis disponibles sur le site Corsair

FOIRE AUX QUESTIONS - Carbide 175R RGB CORSAIR

Quelle est la longueur maximale de la carte graphique dans le Carbide 175R RGB ?

La longueur maximale de la carte graphique est de 350 mm.

Combien de ventilateurs puis-je installer dans ce boîtier ?

Vous pouvez installer 3 x 120 mm ou 2 x 140 mm à l'avant, 2 x 120 mm ou 2 x 140 mm en haut, et 1 x 120 mm à l'arrière.

Comment nettoyer les filtres à poussière ?

Retirez les filtres à poussière (avant et dessous) et nettoyez-les avec un chiffon doux ou de l'air comprimé.

Le panneau en verre trempé est-il fragile ?

Oui, le verre trempé est résistant aux chocs mais peut se briser en cas de choc violent. Manipulez-le avec précaution et évitez de le cogner.

Puis-je installer un radiateur de watercooling en haut ?

Oui, vous pouvez installer un radiateur 240 mm en haut (épaisseur maximale dépendante des composants).

Comment installer un SSD de 2,5 pouces ?

Fixez le SSD sur les platines amovibles fournies, puis vissez les platines dans le boîtier.

Que faire si un ventilateur ne fonctionne plus ?

Rendez-vous sur support.corsair.com pour demander une RMA (autorisation de retour) afin de remplacer la pièce défectueuse.

Le bloc d'alimentation est-il inclus ?

Non, le bloc d'alimentation n'est pas inclus. Vous devez en acheter un séparément au format ATX.

Comment retirer le panneau avant ?

Tirez fermement sur le panneau avant en partant du bas, il est maintenu par des clips en plastique.

Quels types de cartes mères sont compatibles ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

MODE D'EMPLOI Carbide 175R RGB CORSAIR

Longueur maximaile de carte graphique 350mm

100mm Longour maxima du bloc d'alimentation 140pm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

Avant 360mm/280mm

Haut 240mm

CONTENU DU KIT D'ACCESSOIRES

Vis courtes pour ventilateur

Vis pour carte
mere / disque dur

Vis pour lecteur
optique/disque SSD

Support pour carte mère

Rondelles

Attaches pour cables

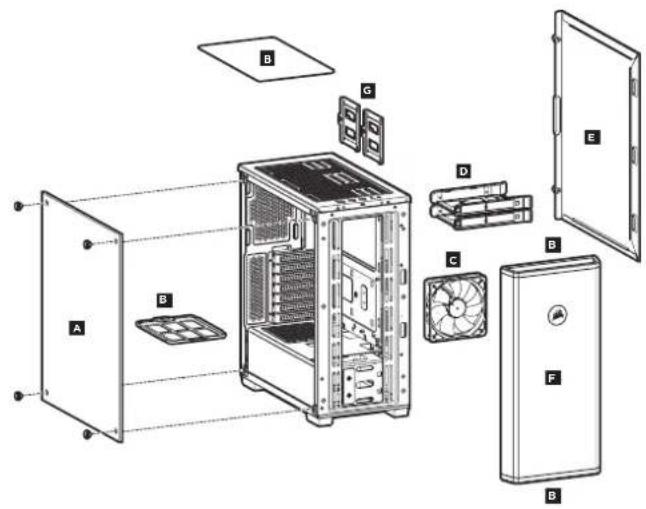

CHARACTERISTIQUES DU BOITIER

A-PANNEAU LATERAL EN VERRE TREMPPE
B-FILTRANTEIPOUSSIERE
C-1xVENTILATEUR RGB DE 120mm
D-PLATEAUX DE DISQUE DUR

E - PANNEAU LATERAL PLEIN
F - PANNEAU AVANT
6- PLATEAUX DE DISQUES SSD AMOVABLES

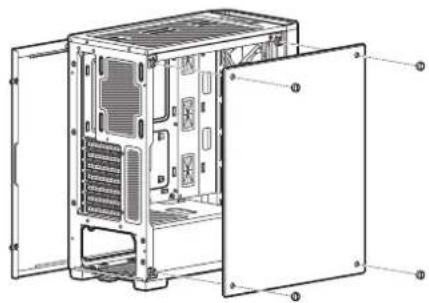

RETRAIT DES PANNEAUX LATERAUX

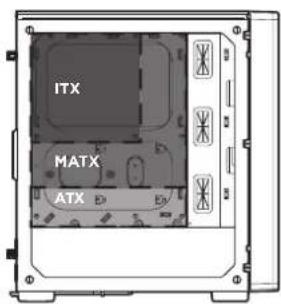

INSTALLATION DE LA CARTE MÈRE

INSTALLATION DES SSD

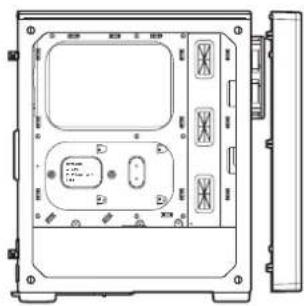

DISQUES DURS

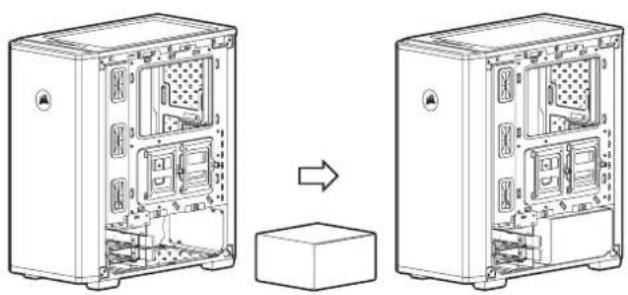

INSTALLATION DU BLOC D'ALIMENTATION

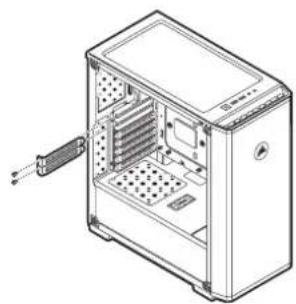

INSTALLATION DES CARTES PCI-eINSTALLATION DES
RETRAIT DU PANNEAU AVANT

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, unqu'enfant pour les cavailiers à LED.

2. À qui doit je m'adresser si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus? Veuliez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissons remplaçuer la ou les pièces endommagées.

3. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3 x 120mm / 2 x 140mm
Haut 2 x 120mm / 2 x 140mm
Arrête 1 x 120mm

Pour en savoir plus sur ce boitier, veillez vous rendre sur le site corsair.com, à la page des produits.

Conformément à la directive europeenne 2012/19/JE, et ain d'atteindre un certain nombre d'olivects en matière de protection ou l'environnement. les régles suivantes doivent être appliquées:

• Elias concernant les déchets d'équipment电子iques et delectroniques. Le pictogramme "pioce" précisement sur le produit, son manufizat d'utilisation ou son emballage indique que le produit est soumis à cette réquisition.

• Le consommateur doit restorer le produit usager aux points de collecte précisé à cet effet. Il peut aussi le remettre à un revenirur. Enleverment pertinent en recyclage de l'article 10, la naturelle et la naturelle dépréciation de notre environnement. C'est un ecte ecologique.

Cer apparente numerie de la class B respecte toutes les exigences du Regement sur le materiel brouilleur du Canada CAN ICLS-2(B)/NMB-SB
