Carbide 175R RGB - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип продукта	Корпус компьютера (системный блок) средняя башня
Бренд	Corsair
Модель	Carbide 175R RGB
Основной материал	Сталь, боковая панель из закаленного стекла
Боковая панель	Закаленное стекло (левая сторона), цельная сталь (правая сторона)
Поддерживаемый форм-фактор материнской платы	ATX, Micro-ATX, Mini-ITX
Максимальная длина видеокарты	350 мм
Максимальная длина блока питания	140 мм (согласно инструкции)
Слоты для вентиляторов спереди	3 x 120 мм или 2 x 140 мм
Слоты для вентиляторов сверху	2 x 120 мм или 2 x 140 мм
Слот для вентилятора сзади	1 x 120 мм
Предустановленный вентилятор	1 x 120 мм RGB сзади
Совместимость с радиатором спереди	360 мм или 280 мм
Совместимость с радиатором сверху	240 мм
Пылевые фильтры	Спереди и снизу
Отсеки для жестких дисков 3,5"	2 (съемная корзина)
Отсеки для SSD 2,5"	2 (съемные пластины)
Разъемы передней панели	USB 3.0, USB 2.0, разъем для микрофона/наушников
Блок питания	Блок питания не входит в комплект, форм-фактор ATX
Вес (приблизительно)	6,5 кг
Размеры (Ш x В x Г)	210 x 482 x 418 мм
Гарантия	2 года (согласно Corsair)
Включенные аксессуары	Винты, подставка для материнской платы, шайбы, кабельные стяжки, пылевой фильтр
Уход и чистка	Регулярно очищайте пылевые фильтры мягкой тканью
Безопасность	Закаленное стекло, обращаться осторожно во избежание осколков
Запасные части и ремонтопригодность	Вентиляторы, фильтры и винты доступны на сайте Corsair

Часто задаваемые вопросы - Carbide 175R RGB CORSAIR

Какова максимальная длина видеокарты в Carbide 175R RGB?

Максимальная длина видеокарты составляет 350 мм.

Сколько вентиляторов можно установить в этот корпус?

Вы можете установить 3 x 120 мм или 2 x 140 мм спереди, 2 x 120 мм или 2 x 140 мм сверху и 1 x 120 мм сзади.

Как чистить пылевые фильтры?

Снимите пылевые фильтры (спереди и снизу) и почистите их мягкой тканью или сжатым воздухом.

Хрупкая ли панель из закаленного стекла?

Да, закаленное стекло устойчиво к ударам, но может разбиться при сильном ударе. Обращайтесь с ним осторожно и избегайте столкновений.

Можно ли установить радиатор водяного охлаждения сверху?

Да, вы можете установить радиатор 240 мм сверху (максимальная толщина зависит от компонентов).

Как установить SSD 2,5 дюйма?

Закрепите SSD на прилагаемых съемных пластинах, затем привинтите пластины в корпус.

Что делать, если вентилятор перестал работать?

Перейдите на support.corsair.com, чтобы запросить RMA (разрешение на возврат) для замены неисправной детали.

Входит ли блок питания в комплект?

Нет, блок питания не входит в комплект. Вы должны приобрести его отдельно в форм-факторе ATX.

Как снять переднюю панель?

Сильно потяните переднюю панель, начиная снизу, она крепится пластиковыми защелками.

Какие типы материнских плат совместимы?

Корпус поддерживает форм-факторы ATX, Micro-ATX и Mini-ITX.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide 175R RGB CORSAIR

Longueur maximaile de carte graphique 350mm

100mm Longour maxima du bloc d'alimentation 140pm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

Avant 360mm/280mm

Haut 240mm

CONTENU DU KIT D'ACCESSOIRES

Vis courtes pour ventilateur

Vis pour carte
mere / disque dur

Vis pour lecteur
optique/disque SSD

Support pour carte mère

Rondelles

Attaches pour cables

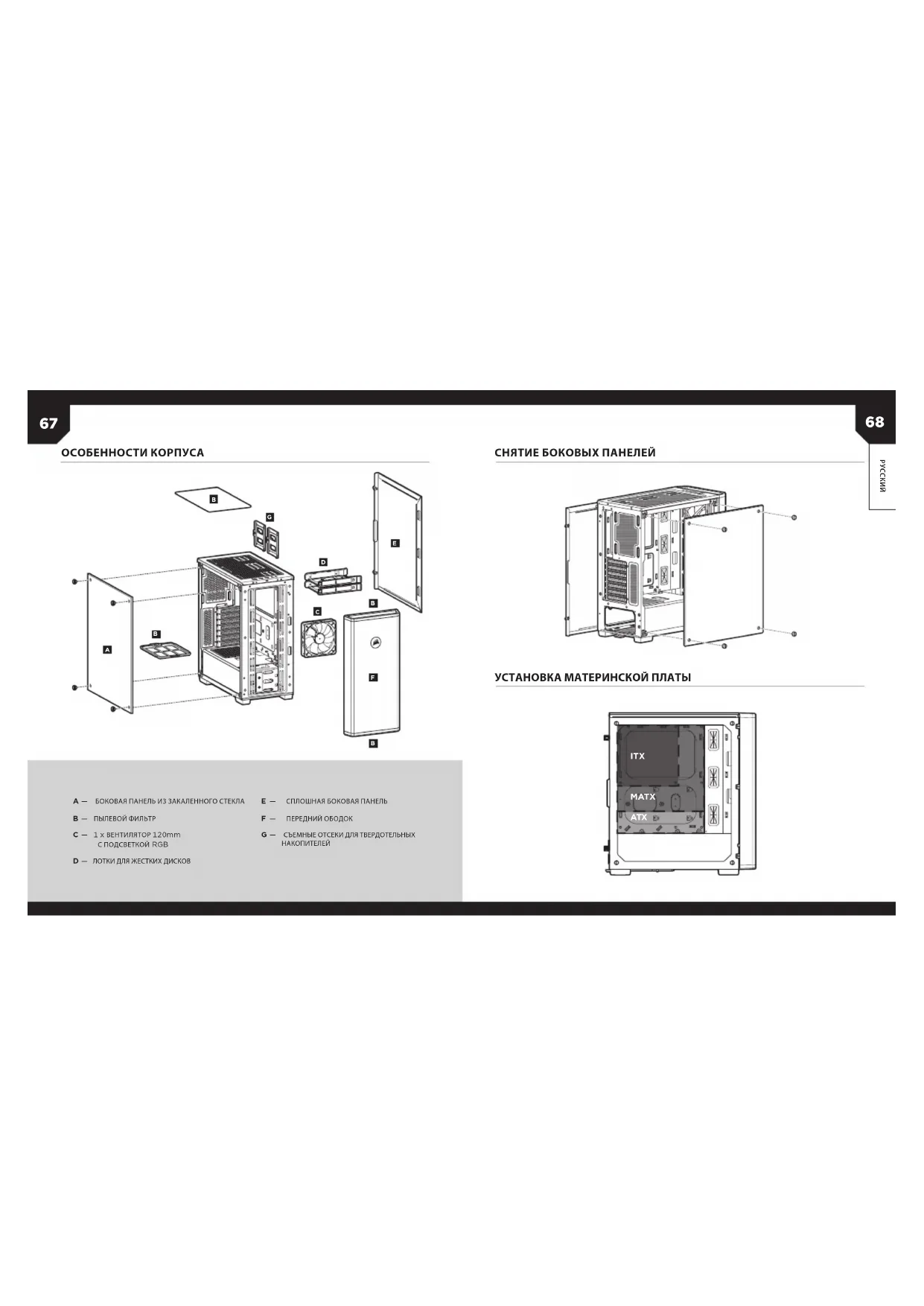

CHARACTERISTIQUES DU BOITIER

A-PANNEAU LATERAL EN VERRE TREMPPE
B-FILTRANTEIPOUSSIERE
C-1xVENTILATEUR RGB DE 120mm
D-PLATEAUX DE DISQUE DUR

E - PANNEAU LATERAL PLEIN
F - PANNEAU AVANT
6- PLATEAUX DE DISQUES SSD AMOVABLES

RETRAIT DES PANNEAUX LATERAUX
INSTALLATION DE LA CARTE MÈRE

INSTALLATION DES SSD
DISQUES DURS

INSTALLATION DU BLOC D'ALIMENTATION

INSTALLATION DES CARTES PCI-eINSTALLATION DES
RETRAIT DU PANNEAU AVANT

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, unqu'enfant pour les cavailiers à LED.

2. À qui doit je m'adresser si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus? Veuliez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissons remplaçuer la ou les pièces endommagées.

3. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3 x 120mm / 2 x 140mm
Haut 2 x 120mm / 2 x 140mm
Arrête 1 x 120mm

Pour en savoir plus sur ce boitier, veillez vous rendre sur le site corsair.com, à la page des produits.

Conformément à la directive europeenne 2012/19/JE, et ain d'atteindre un certain nombre d'olivects en matière de protection ou l'environnement. les régles suivantes doivent être appliquées:

• Elias concernant les déchets d'équipment电子iques et delectroniques. Le pictogramme "pioce" précisement sur le produit, son manufizat d'utilisation ou son emballage indique que le produit est soumis à cette réquisition.

• Le consommateur doit restorer le produit usager aux points de collecte précisé à cet effet. Il peut aussi le remettre à un revenirur. Enleverment pertinent en recyclage de l'article 10, la naturelle et la naturelle dépréciation de notre environnement. C'est un ecte ecologique.

Cer apparente numerie de la class B respecte toutes les exigences du Regement sur le materiel brouilleur du Canada CAN ICLS-2(B)/NMB-SB
