CMHT77621 - Détecteur Craftsman - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Détecteur
Plage de détection	Non spécifiée
Précision de détection	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Idéal pour détecter les matériaux dans les murs, sols et plafonds.
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer le capteur.
Sécurité	Utiliser conformément aux instructions pour éviter les accidents.
Garantie	Non spécifiée
Informations générales	Consulter le manuel d'utilisation pour des conseils d'utilisation et d'entretien.

FOIRE AUX QUESTIONS - CMHT77621 Craftsman

Comment calibrer le détecteur Craftsman CMHT77621 ?

Pour calibrer le détecteur, placez-le sur une surface plane et appuyez sur le bouton de calibration. Suivez les instructions affichées à l'écran pour terminer le processus.

Pourquoi le détecteur ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les piles du Craftsman CMHT77621 ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et insérez des piles neuves en respectant la polarité indiquée.

Le détecteur ne détecte pas correctement les objets. Que faire ?

Assurez-vous que l'appareil est correctement calibré et que la surface de détection est propre. Évitez les interférences provenant d'autres appareils électroniques.

Quel est le champ de détection maximal du Craftsman CMHT77621 ?

Le champ de détection maximal est d'environ 30 cm dans des conditions idéales. Cela peut varier en fonction de la nature des matériaux détectés.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le détecteur.

Le détecteur affiche des erreurs. Que signifient ces messages ?

Les messages d'erreur peuvent indiquer un problème de calibration ou de pile. Consultez le manuel d'utilisation pour des codes d'erreur spécifiques et leurs significations.

Puis-je utiliser le Craftsman CMHT77621 à l'extérieur ?

Oui, mais évitez les conditions météorologiques extrêmes et l'exposition prolongée à l'humidité pour garantir une performance optimale.

MODE D'EMPLOI CMHT77621 Craftsman

• Renseignements sur le détecteur de montants
• Sécurité de l'utilisateur
• Sécurité concernant les piles
• Installer des piles AAA
  Utiliser le détecteur de montants
• Entretien
• Dépannage
• Réparations
• Garantie
• Caracteristiques

Renseignements sur le détecteur de montants

Le détector de montants CMHT77620/CMHT77621 utilise des signaux électroniques pour localiser le centre des montants en bois ou en métal, ou les fils sous tension à travers la cloison séché ou d'autres matériaux de construction courants.

VEUILLEZ NOTER :

• Le détector de montants ne détectera pas les objets dans le béton, le mortier, la roche, le briquetage, le plâtre, le tapis, les matérielux à base de feuilles d'aluminium, les surfaces métalliques ou les carreaux de céramique.
• Le détector de montants n'est pas consq pour localiser des objets en plastique ou non ferreux comme les tuyaux.

Une fois que le centre d'un montant en bois ou en métal a été détecté en un seul passage sur la surface, le détector de montants CMHT77620/CMHT77621 allume un voyant DEL et émet une tonalité audible. Un trou de repérage vous permet d'indiquer facilement le centre du montant

Sécurité de l'utilisateur

Directives sur la sécurité

Les définitions suivantes décrivent le niveau de séviréité pour chaque mot-indicateur. Veuillez tire le manuel et porter attention à ces symboles.

AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle ne peut etre evitee, pourrait entrainer des blessures graves.

ATTENTION: Indique une situation potentiellement dangereuse qui, si elle n'est pas evitée, peut entraîner une blessure légère ou moderée.

AVIS: Indique une pratique non liée à une blessure corporelle qui, si elle n'est pas évité, peut entraîner des dommages matériels.

Si vous avez des questions ou des commentaires sur cet outil ou tout autre outil CRAFTSMAN®, visitez le http://www.CRAFTSMAN.com.

AVERTISSEMENT:

Lisez et comprendez toutes les instructions. Ne pas suivre les avertissements et les instructions de ce manuel peut entraîner une blessure corporelle grave.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

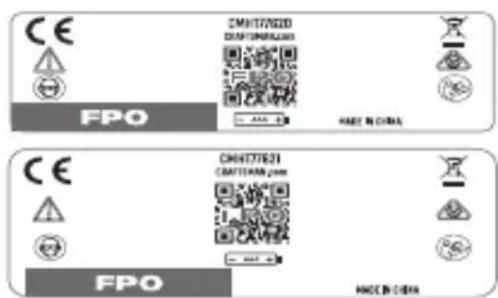

Les informations suivantes sur l'étiquette peuvent être trouées sur votre outil pour votre sécurité.

ATTENTION :

Protégez vos yeux. Portez des lunettes de sécurité.

AVERTISSEMENT:

Cet outil n'est pas un instrument de mesure et ne doit pas ettreutilise pour remplaner un voltmetre.

AVERTISSEMENT:

LevoyantDELoule symboledetectionde filssous tension sur l'affichage est simplement unindicateur et, dans certaines situations,l'option de detection de la tension peutne pas indiquer avec précisionla presence de la tension dans un mur en cas de defaillance interne de I'appareil ou d'une mauvaiseutilisation et,par consequent,ne doit pasetre seulementutilisée pour I'identification de la presence de tensions dangereuses. D'autres elements, comme les plans de construction ou I'identification visuelle des points d'entrée des fils ou des conduits,doivent aussietreutilisés.

Appliquez toujours les pratiques de sécurité appropriées et utilisez une méthode de détction séparée pour vous assurer qu'il n'y a pas de tension avant de commencer à travailler.

AVERTISSEMENT:

Coupez toujours l'alimentation CA lorsque vous travailliez pres des fils.

AVERTISSEMENT:

Les fils blindés ou des fils dans des conduits metalliques, les boîtiers, les murs metallisés ou les murs denses et écais peuvent ne pas être détectés.

ATTENTION :

Utilisez un équipement de protection individuel. Portez toujours une protection oculaire. Selon les conditions de travail, porter un équipement de protection comme un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de sécurité et une protection auditive réduira le risque de blessure corporelle.

AVIS IMPORTANT DE SECURITE

Assurez-vous de bien détector les fils sous tension. Tenez toutes le détector de montants CMHT77620/CMHT77621 seulement par la poignée. Saisissez-la entre vos doigts et votre pouce tout en effectuant un contact avec votre paume (Figure C).

REMARQUE: Des charges d'électricité statique qui peuvent se développer sur la cloison sèche et d'autres surfaces étendront la zone de détention de la tension de plusieurs pouces de chaque côté du fil électrique actuel. Pour aider à localiser la position des fils, balayez en tenant l'unité à 12 po (13mm) de la surface du mur ou placez votre autre sur la surface à environ 12 po (305mm) du détecteur.

Sécurité concernant les piles

AVERTISSEMENT:

Les piles peuvent explode ou fuir et causer une blessure ou un incendie. Afin de réduire ce risque :

• Suivez attentivement toutes les instructions et les avertissements des étiquettes apposées sur les piles et leur emballage.
• Insérez toujours les piles correctement en ce qui concerne la polarité (+ et -, comme indiqué sur la pile et l'équipement.
• Ne pas court-circuiter les bornes des piles.
• Ne pas recharger les piles jétables.
• Ne pas mélanger d'anciennes piles avec des nouvelles. Remplacez toutes les piles par des piles neuves de même marque et de même type, en même temps.
• Retirez immédiatement les piles à plat et éliminez-les selon les codes locaux.
• Ne pas jeter les piles au feu.
• Gardez les piles hors de portée des enfants.

Installer des piles AAA

Insérez deux nouvelles piles AAA dans le détecteur de montants CMHT77620 ou CMHT77621.

1. Au bas du détecteur, soulevez l'attache (Figure B 1) pour déverrouiller le cache du département à piles.
2. Levez le couvercle (Figure B 2) et retirez-le des qu'il se sépare du détecteur de montants.
3. Insérez deux nouvelles piles AAA de haute qualité, en vous assurant de placer les extrémités - et + de chaque pile comme indiqué à l'intérieur du compartment des piles (Figure B 3).

4. Remettez le couvercle sur le détecteur de montants.

5. Insérez les deux tiges en haut du couvercle dans les trous dans le détecteur de montants (Figure B 4).

6. Baissez lentement le couvercle et appuyez vers le bas jusqu'à ce qu'il se verrouille de façon sécurité sur le détecteur de montants (Figure B 5).

1. Appuyez sur pour tester le détecteur de montants.

2. Tous les voyants DEL sauf levoyant d'alimentation vert DEL doivent s'allumer pendant une seconde, puis s'éteindre.

3. Chaque fois que vous appuyez sur, le voyant d'alimentation vert DEL doit s'allumer pour indiquer que les piles sont bonnes. Si ce voyageANT DEL clignote ou ne s'allume pas, changez les piles.

Utiliser le détecteur de montants

Le détecteur de montants vous aidera à tracer les montants en bois ou en métal et la tension alternative derrière la cloison sèche.

• Le détector CMHT77620 fonctionnera sur une cloison séché d'une épaisseur allant jusqu'à 3/4 po (19 mm).
• Le détector CMHT77621 fonctionnera sur une cloison séché d'une épaissur allant jusqu'à 1,5 po (38 mm).
• Les détecteurs CMHT77620 et CMHT77621 détectoront la tension alternative à travers une cloison séché d'une épaisseur allant jusqu'à 2 po (50,8 mm).
• Lorsque la tension alternative est trouvée, le détecteur de montants émet quelques courts bips (en alternance) et allume levoyant du courant alternatif DEL(Figure A 3).
• Lorsque le centre d'un montant est trouve, le détecteur de montants émet un bip plus long (constant) allume levoyant DEL du centre (Figure A 5).
• Lorsque l'alimentation et le centre du montant sont trouvés, le détector de montants émet à la fois un bip long et des bips courts et il allume les voyants du courant alternatif et du centre.

Trouver un montant

1 Pour tener le détector de montants, placez votre pouce sur un côte du détector de montants, votre index et votre paume au-dessus du centre du détector de montants et le reste de vos doigs de la même main de l'autre côte du détector de montants (Figure C).
2. Placez le détector de montants à plat contre le mur et parallèle à une forte ou une fenêtre sur le même mur, ce qui vous donne une idée de la façon dont les montants sont places derrière le mur.

1. Sans déplacer le détector de montants, utilisez votre index pour appuyer et maintainir jusqu'à ce que tous les voyants DEL (sauf levoyant d'alimentation vert DEL) s'éteignent (1 sec).
2. Pendant que vous appuyez encore, déplacez LENTEMENT le détector de montants vers la gauche ou la droite sur le mur.

3. Lorsque vous déplacez le détecteur de montants, regardez les voyants DEL du détecteur de montants.

4. Si s'allume (Figure A 7), déplacez le détector de montants vers la gauche pour trouver le montant le plus après.
   Si s'allume (Figure A 4), deplacez le détecteur de montants vers la droite pour trouver le montant le plus pres.

5. Lorsque levoyant DEL du centre (Figure A 5) s'allume et que vous entendez un bip constant, le détecteur de montants a trouve le centre d'un montant (Figure D 1).

6. ARRÉTEZ de déplacer le détecteur de montants.

7. ARRÉTEZ d'appuyer sur (Figure ①②).

8. Par le trou du détecteur de montants (Figure ①③), utilisez un crayon pour indiquer la position actuelle comme le centre du montant.

9. Pour couver un autre montant sur le mur, repêze les mêmes étapes.

Trouver le courant alternatif

1. Pour tener le détecteur de montants, placez votre pouce sur un côté du détecteur de montants, votre index et votre paume au-dessus du centre du détecteur de montants et le reste de vos doigts de la même main de l'autre côté du détecteur de montants (Figure C).
2. Placez doucement le détecteur de montants à plat contre le mur et parallèle à une forte ou une fenêtre sur le même mur, ce qui vous donne une idée de la façon dont les montants sont placeés derrière le mur.
3. Sans déplacer le détector de montants, appuyez et maintenez jusqu'à ce que tous les voyants DEL (sauf levoyant d'alimentation vert DEL) s'éteignent (1 sec).

4. Pendant que vous appuyez encore, déplacez LENTEMENT le détector de montants vers la gauche ou la droite sur le mur.

5. Lorsque vous déplacez le détector de montants, regardez les voyants DEL et écoutez les bips. Levoyant DEL du courant alternatif (Figure A 3) commencerà à s'allumer et le détector de montants émettra un bip rhythmé de 12 à 18 po (0,3 m à 0,5 m), une distance typique loin du courant alternatif. Étant donné que les fils sous tension sont généralement fixés aux montants, les voyants DEL directionnels vous aidont à tracer les fils sous tension qui peuvent être fixés près du montant.

Si s'allume (Figure A7), deplacez le détecteur de montants vers la gauche pour trouver le montant le plus pres.
- Si s'allume (Figure A4), déplacez le détecteur de montants vers la droite pour trouver le montant le plus après.
- Si la tension alternative est trouvée à l'intérieur de 12 à 18 po (0,3 m à 0,5 m) de la position actuelle du détecteur de montants, le voyant DEL de courant alternatif (Figure A) s'allumera et vous entendrez quelques courts bips.
- Si la tension alternative est trouée pres du centre d'un montant, les voyants DEL de courant alternatif et du centre rouge (Figure A 5) s'allumeront et le détector de montants émettra quelques courts bips en alternance (courant alternatif troué) suivis d'un bip constant plus long (centre d'un montant troué et repéteras ces bips jusqu'à ce que vous cessiez d'appuyer sur

Entretien

• Lorsque le détector de montants n'est pas utilisé, nettoyez les pieces extérieures avec un linge humide, essuyez-le avec un linge sec doux pour vous assurer qu'il est sec.
• Meme si l'extérieur du détecteur de montants est résistant aux solvents, NE JAMAIS utiliser de solvents pour nettoyer le détecteur de montants.
• Entreposez le détector de montants dans un endroit propre à une température entre -55^ (-67^) et 70^ (158^) .

Dépannage

Levoyant DEL delignote

La pile est faible.

• Vérifiez les piles AAA pour vous assurer que :

• Chaque pile est installée correctement, selon (+) et (-) indiqués à l'intérieur du compartment des piles.

• Les contacts des piles sont propres et sans rouille ou corrosion.
• Ce sont de nouvelles piles de haute qualité afin de réduire le risque de fuite des piles.

Assurez-vous que les piles AAA fonctionnement bien. En cas de doute, essayer dinstaller de nouvelles piles.

LevoyantDELne'sallume pas

Il n'y a plus d'alimentation provenant des piles.

• Installez deux nouvelles piles AAA de marque et de haute qualité dans le détector de montants.
  Assurez-vous que chaque pile est installée correctement, selon (+) et (-) indiqués à l'intérieur du compartment des piles.

Le détector de montants ne trouve pas de montants

Assurez-vous que les piles fonctionnent.
Assurez-vous que vous avez place le détecteur de montants sur un mur fait d'une cloison sèche ou un autre matériel de construction courant. Le détecteur de montants ne fonctionnera pas sur les murs faits de béton, mortier, roche, briquetage, plâtre, tapis, matériel à base de feuilles d'aluminium, surfaces métalliques ou carreaux de céramique.
Assurez-vous que vous avez place le détector de montants à plat contre le mur, le détector de montants est en position verticale (parallele à une porte ou une fenêtre) et que vous avez appuyé et maintainu le bouton du centrependant que vous déplacez LENTEMENT le détector de montants contre le mur.
Assurez-vous que le mur n'est pas trop écais. Le détector CMHT77620 peut être utilisé sur les murs ayant une épaissur de ≤ 0,75 po (19 mm) le détector CMHT77621 peut être utilisé sur les murs ayant une épaissur de ≤ 1,5 po (38 mm).

Assurez-vous que le mur a une surface lisse.
Assurez-vous que la température respecte la plaque de fonctionnement et l'humidité relative indiquées.

F

Réparations

Remarque: Désassembler l'outil annulera toute garantie sur le produit.

Pour assurer la SECURITE et la FIABILITÉ du produit, les réparations, l'entretien et l'ajustement doivent être effectués par des centres de services autorisés. Les réparations ou l'entretien effectué par du personnel non qualifié peuvent entrainer un risque de blessure. Pour localiser le centre de service CRAFTSMAN le plus pres, consultez http://www.CRAFTSMAN.com.

Garantie limitee

La durée de couverture peut varier; consultez les instructions du produit pour connaître la durée exacte de la couverture.

RéPARATIONS SOUS GARANTIE

Pour bénéficier de la couverture de la garantie décrite ci-dessous, renvoyez un produit avec une preuve d'achat au détaillant où il a été acheté.

GARANTIE LIMITÉE ARTISAN

Ce produit est garanti contre tout défaut de matériel ou de main-d'oeuvre PENDANT UN AN à partir de la date de la vente.

Sur preuve d'achat, un produit défectueux peut être replacé gratuitement.

Cette garantie ne couvre pas les pieces dites consommables qui peuvent s'user suite à une utilisation normale pendant la période de garantie.

La presente garantie couvre seulement 90 jours à partir de la date de la vente en cas d'utilisation du produit lors de services commerciaux ou de location à une autre personne.

aractéristiques

	CMHT77620 CMHT77621
Déctector les montants en bois cloison sèche d'une épaisseur allant jusqu'à 0,75 po (19 mm)	cloison sèche d'une épaisseur allant jusqu'à 1 po (25 mm)
Déctector les montants en métal cloison sèche d'une épaisseur allant jusqu'à 0,75 po (19 mm)	cloison sèche d'une épaisseur allant jusqu'à 1,5 po (38 mm)
Déctector les fils de courant alternatif 110 V @ 60 Hz (220 V @ 50 Hz)	cloison sèche d'une épaisseur allant jusqu'à 2 po (50,8 mm)d'une distance de 6 à 18 po (0,15 à 0,5 m) le voyant de courant alternatif s'allumera
Précision - Centre du montant en bois +/- 1/4 po	(6.4 mm) sous une cloison sèche d'une épaisseur de 1/2 à 3/4 po (12,7 à 19 mm)	+/- 1/4 po (6.4 mm) sous une cloison sèche d'une épaisseur de 1/2 à 1,5 po (12,7 à 38 mm)
Précision - Centre du montant en métal +/- 1/4	po (6.4 mm) sous une cloison sèche d'une épaisseur de 1/2 à 3/4 po (12,7 à 19 mm)	+/- 1/4 po (6.4 mm) sous une cloison sèche d'une épaisseur de 1/2 à 1,5 po (12,7 à 38 mm)
Source de l'alimentation 2 piles AAA (1,5 V) (3 V) (CC)
Durée de vie de la pile	≤ 20 heures d'utilisation continue à < 2,4 V (+/- 0.3V), levoyant DEL d'alimentation signotera pour indiquer que la pile est faible
Calibrage automatique Oui
S'éteint automatiquement lorsque vous relâchez le bouton Marche	Oui
Surface non marquante Oui
Humidité relative 35 % à 55 %
Température de fonctionnement 32°F à 122°F (0°C à 50°C)
Température d'entreposage -67°F à 158°F (-55°C à 70°C)

F

CRAFTSMAN.

© 2018 CRAFTSMAN

701 East Joppa Road

Towson, MD 21286

Made in China

N596255

June 2018
