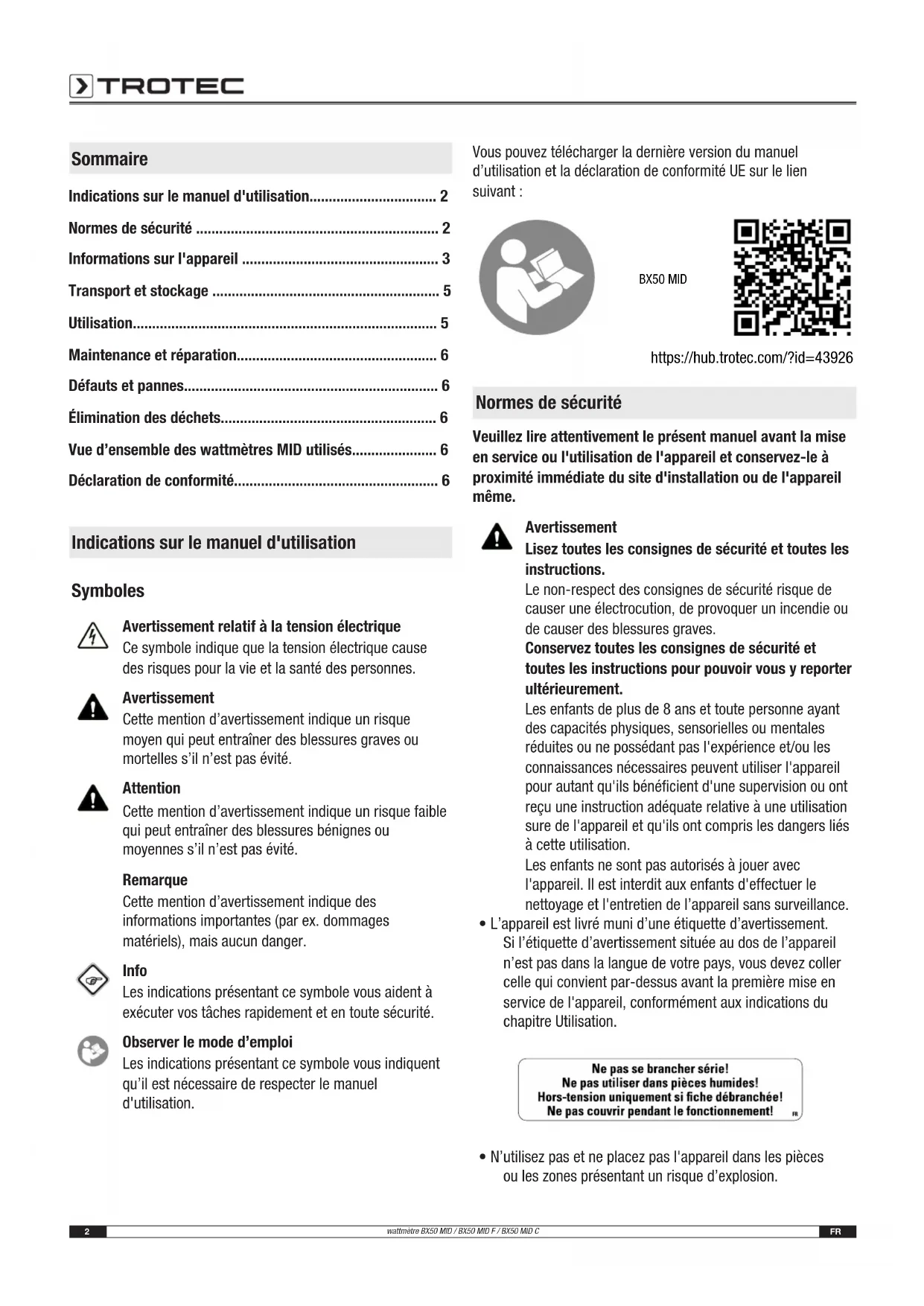

MODE D'EMPLOI BX50 TROTEC
Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur I'appareil 3
Transport et stockage 5
Utilisation. 5
Maintenance et réparation 6
Défauts et pannes 6
Élimination des déchets 6
Vue d'ensemble des wattmétres MID utilisés 6
Déclaration de conformité 6
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez telecharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
BX50 MID
Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- L'appareil est livré muni d'une étiquette d'advertissement. Si l'étiquette d'advertissement située au dos de l'appareil n'est pas dans la langue de votre pays, vous nevez coller cette qui convient par-dessus avant la première mise en service de l'appareil, conformément aux indications du chapitre Utilisation.
Ne pas se brancher série! Ne pas utiliser dans pieces humides! Hors-tension uniquement si fiche débranchée! Ne pas couvirpendant le fonctionnement!
-
N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
-
N'utilisez pas l'appareil dans des atmospheres agressives.
- Ne plongez pas l'appareil sous l'eau. Ne laissiez aucun liquide pénétrer à l'intérieur de l'appareil.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne couvrez pas l'appareil! Lorsque la puissance connectée est élevée, l'appareilchauffe. S'il est recouvert, cela peut provoquer une surchauffe et, le cas échéant, un incendie!
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- Avant chaque utilisation, vérifiez le bon état de l'appareil. N'utilise pas l'appareil si celui-ci présente un défaut.
- Ne branchez pas plusieurs appareils en cascade.
- N'utilisez pas l'appareil dans les locaux humides.
- Notez bien que l'appareil n'est hors tension que lorsque la fiche secteur est débranchée.
- Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.
Utilisation conforme
Utilisez l'appareil uniquement pour les mesures sur les circuits électriques connectés directement au réseau BASSE tension par l'intérimédiaire d'une fiche secteur, par ex. les apparèils electroménagers, les apparèils électriques portables, etc., tout en respectant les caractéristiques techniques.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisation non conforme
L'appareil n'est pas conçu pour être utilisé au bout d'une rallonge électrique qu'elle qu'elle soit. L'appareil ne doit pas être utilisé dans les zones explosives, en contact avec de l'eau ou en cas de forte humidité relative.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le BX50 MID mesure la consommation d'énergie d'un apparéil domestique qui lui est raccordé. Il est étañonné conformément à la MID et protégé contre toute manipulation.
L'affichage de l'appareil peut indiquer les valeurs suivantes :
- Consommation totale d'énergie (kWh, sans RAZ)
- Consommation d'énergie (kWh, RAZ possible)
- Tension secteur actuelle (V)
- Intensité de courant actuelle (A)
- Puisance absorbee actuelle (consommation de courant) de I'appareil raccordé (W)
Facteur de puissance - Fréquence actuelle du secteur (Hz)
- Puisance absorbée maximum (consommation de courant) mesurée jusqu'à présent en Watt, RAZ possible.
L'appareil est doté d'un rétro-éclairage de l'écran pour uneudailleure lisibilité.

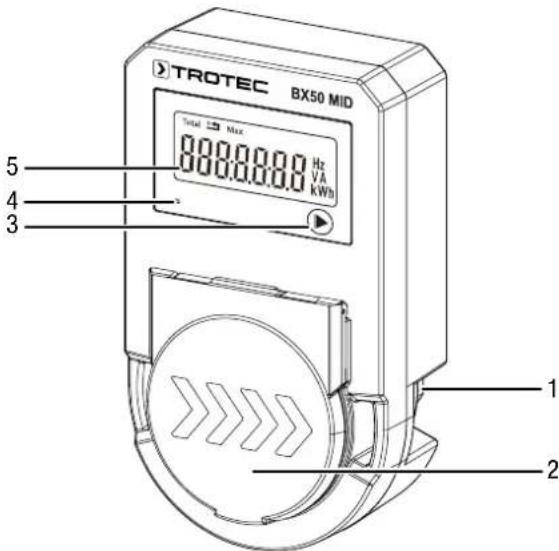

RepresentatiedeI'appareil
| N° Désignation |
| 1 Prise secteur mâle |
| 2 Prise secteur fémelle pour l'appareil à mesurer (prise intermédiaire) |
| 3 Touche Menu |
| 4 LED à impulsions |
| 5 Écran |

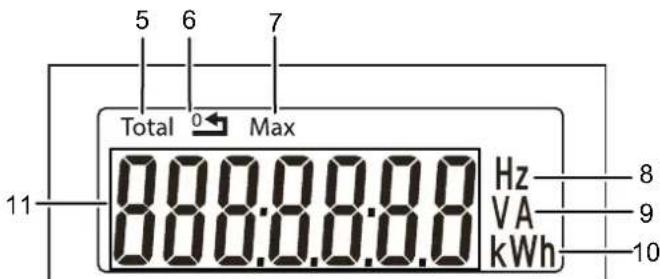

Écran
| N° Désignation | |
| 5 Mention Total : la consommation totale (sans possibilité de RAZ) est affichée | |
| 6 | Mention Tchaton sommation totale (avec possibilité de RAZ) est affichée |
| 7 Mention Max : la consommation maximum mesurée est affichée | |
| 8 Mention Hz : unité de la fréquence du courant alternatively affichée | |
| 9 Mention VA : unité de la tension (V) / de l'intensité (A) affichée | |
| 10 Mention W/kWh : unité de la consommation de courant affichée | |
| 11 Affichage de la valeur mesurée | |
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle BX50 MID | |
| Poids (sans emballage) env. 155 g | |
| Dimensions (longueur x largeur x hauteur) | env. 119 x 68 x 77 mm (fiche incluse) |
| Écran LCD rétro-éclairé | |
| Alimentation électrique 230 V AC, 50/60 Hz | |
| Puisance absorbée 10 VA | |
| Dissipation d'énergie <2 W | |
| Plage de mesure : 0,25 à 5 (16) A | |
| Intensité de base (lb) 5 A | |
| Courant de démarriage 0,004 lb | |
| Classe de précision 1 | |
| Résolution d'affichage 0 à 99999 | 99,9 kWh 0 à 999999,9 W |
| Précision Classe B EN 50470-1: | 2006 Classe B EN 50470-3:2006 |
| Température de fonctionnement | -25 °C à 55 °C |
| Conditions de stockage -40 °C à | 70 °C, < 95 % HR (sans condensation) |
| Classe de circuit de mesure | Cat II |
| Fréquence des impulsions LED | 1 000 impulsions/kWh |
| Indice de protection | IP54 |
| Certification MID | oui |
Remarques concernant I'etalonnage de I'appareil
L'appareil dispose d'une déclaration de conformité MID qui remplace l'étalonnage initial par un organisme accréité. La validité de cette déclaration expire 8 ans après la mise sur le marché. Àpres ce décai, l'utilisateur de l'appareil de mesure a l'obligation de faire procéder à un nouvel étalonnage.
L'organisme d'étalonnage national de votre pays peut vous fournir des informations complémentaires.
Remarque
En tant qu'utilisateur d'appareils de mesure ou si vous estes mandated par celui-ci pour la saisie de valeurs de mesure, vous estes tenu, le cas echéant - en fonction de l'application -, de notification l'utilisation d'appareils de mesure nouveaux ou remis a neufs a I'organisme d'etalonnage competent sous 6 semaines après leur mise en service. Contactez a cette fin organisme d'etalonnage national de votre pays.
Voutrouvez, pour la gestion des appeareils MID que vous mettez en oeuvre, un formulaire pre-rempli en annexe ou a I'adresse :
https://hub.trotec.com/?id=43926
Composition de la fourniture
- 1 wattmetre BX50 MID
- 1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Transportez l'appareil au sec et protégé, par exemple dans un sac approprié, afin d'éviter les effets des influences extérieures.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à un température correspondant à la plage indiquée au chapitre « Caracteristiques techniques »
Utilisation
Mise en marche de l'appareil
- Branchez l'appareil dans une prise secteur correctement sécurisée.
- Branchez l'appareil à mesurer dans la prise intermédiaire (2).
L'appareil est en marche.
Modification du mode d'affichage
L'écran (4) peut afficher les unes après les autres les valeurs suivantes :
- Consommation totale d'énergie (kWh, sans RAZ)
- Consommation d'énergie (kWh, RAZ possible)
-
Tension sector actuelle (V)
-
Intensité de courant actuelle (A)
- Puisance absorbée actuelle (consommation de courant) de l'appareil raccordé (W)
Facteur de puissance - Fréquence actuelle du secteur (Hz)
-
Puisance absorbee maximum (consommation de courant) mesurée jusqu'à present en Watt, RAZ possible.
-
Appuyez sur la touche Menu (3) jusqu'à ce que la grandeur souhaitation s'affiche.
Memoire interne
L'appareil est doté d'une mémoire interne qui memorise la consommation totale d'énergie, même lorsque l'appareil n'est pas relié au secteur. La consommation totale d'énergie enregistrée ne peut pas être manipulée : elle ne peut donc être ni effacée ni modifiée.
Activation du retro-éclairage de l'écran
- Quelle que soit la grandeur affichée, appuyez pendant environ 2 secondes sur la touche Menu (3).
Le rétro-éclairage de l'écran s'allume.
Le retro-éclairage s'eteint automatiquement au bout de 20 secondes environ.
RAZ (remise à zéro) de la consommation d'énergie
Le rétro-éclairage de l'écran est allumé.
La consommation d'énergie réinitialisable (avec RAZ) est affichée.
- Appuyez sur la touche Menu (3) pendant environ 3 secondes.
L'affichage de la valeur mesurée (11) est remise à zéro.
La consommation d'énergie réinitialisable recommence à être comptée.
RAZ de la consommation de courant maximum mesurée jusqu'à présent
Le rétro-éclairage de l'écran est allumé.
La consommation de courant maximum mesuree jusqu'apresent est affichee (mention Max).
- Appuyez sur la touche Menu (3) pendant environ 3 secondes.
L'affichage de la valeur mesurée (11) est remise à zéro.
La consommation de courant maximum recommence a etre comptee.
Arrêt de l'appareil
- Debranchez l'appareil raccordé de la prise sécurisée intermédiaire (2).
- Débranche complètement le BX50 du secteur.
- Entreposez le BX50 conformément aux indications figurant dans le chapitre « Stockage »
Maintenance et réparation
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. N'utilise pas d'aerosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a ete controle a plusieurs reprises. Malgre tout, si l'appareil avait presenter des dysfonctionnements, controlez-le en vous conformant a laiste suivante.
| Défaut Remède | |
| L'appareil affiche des caractères inhabituels ou des valeurs erratiques. | Débranchez l'appareil de la prise secteur et rebranchez-le après quelques instant. Si le problème persisté, veuillage contacter le service après-vente de Trotec. |
| L'appareil ne réagit pas à l'actionnement des touches. | Il se peut que vous pressiez trop fort la touche Menu (3). Faites varier la pression afin de déterminer celle qui est le mieux adaptée. Eventuellement, passez doucement le doigt sur la touche Menu afin de l'activer. Si le problème persisté, veuillage contacter le service après-vente de Trotec. |
Élimination des déchets
Le pictogramme représentant une poubelle barree, appose sur un apparéil électricque ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratisents pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informé également sur les autres possibités de retard que nous avons aménagées.
La collecte séparée des apparciels électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Vue d'ensemble des wattmétres MID utilisés
Conforme à la déclaration d'utilisateur (§ 32 de la loi allemandesur la mesure et l'étalonnage [MessEG]) sur www.eichamt.de
| N° Fabricant Désignation du type | Année d'identification de l'appareil de mesure | Adresse de l'utilisateur de l'appareil de mesure | |
| 1 | |||
| 2 | |||
| 3 | |||
| 4 | |||
| 5 | |||
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 10 | |||
| 11 | |||
| 12 | |||
| 13 | |||
| 14 | |||
| 15 | |||
Déclaration de conformité
L'appareil dispose d'un étalonnage d'usine qui dispense de l'étalonnage initial par un organisme accréité. Ceci est certifié par une déclaration de conformité MID selon la directive française 2014/32/UE. La validité de cette déclaration expire 8 ans après la mise sur le marché. ÀpRES ce délambda, l'utilisateur de l'appareil de mesure a l'obligation de faire procédér à un nouvel étalonnage. L'année de l'étalonnage initial est indiquée sur l'appareil après le sigle CE. Exemple :
M19: L'appareil a été fabriqué et a reçu son étalonnage initial en 2019. Si l'appareil est mis sur le marché également en 2019, la validité de l'étalonnage expire fin 2027. Si l'appareil n'est mis sur le marché qu'en 2020, la validité de l'étalonnage expire fin 2028.
0120: Nombre de l'organisme d'étalonnage accréitede. Ici: SGS L'illustration ci-dessous montre la déclaration de conformité originale qui certifie le respect de la directive déterminante.
Déclaration de conformité (traduction de l'original)
conformément à la directive CE Appareils de mesure 2014/32/UE, annexe II, partie 4
Nous déclarons par la présente que l'appareil de mesure désigné ci-dessous répond à toutes les prescriptions de la directive Appareils de mesure, version 2014/32/UE.
| Type d'appareil de mesure Wattmètre | |
| N° / désignation d'appareil : BX50 | MID, BX50 MID F, BX50 MID C |
| Première année de fabrication 07/2020 | |
| Organisme notificationé | L'organisme notificationé n° 0120 : SGS United Kingdom Limited, Unit 202B Worte Parkway, Weston-super-Mare, BS22 6WA, UK, a effectué l'examen selon la directive 2014/32/UE, module B et délivré le certificat suivant : 0120/SGS0449 du 23/04/2020. |
| Directives UE applicables | Directive Appareils de mesure 2014/32/UE, version du 26/02/2014 |
| Directive 2011/65/UE sur la limitation de l'emploi de certains produits dangereux dans les apparciels électriques et électroniques, version du 23/11/2012 | |
| Directive (UE) 2015/863 modifient l'annexe II de la directive 2011/65/UE | |
| Directive 2014/30/UE sur la compatibilité electromagnétique, du 26 février 2014 | |
| Directive UE 2012/19/UE sur les apparciels électriques et électroniques usagés. | |
| Normes harmonisées appliquées EN | EN 50470-1:2006EN 50470-3:2006EN 61326-1:2013EN 61000-3-2:2014EN 61000-3-3:2013 |
| Autres normes et specifications techniques appliquées | EN 55011:2016+A1:2017EN 61000-4-2:2009EN 61000-4-3:2006+A1:2008+A2:2010EN 61000-4-4:2012EN 61000-4-5:2014+A1:2017EN 61000-4-6:2014/AC:2015-06EN 61000-4-11:2004+A1:2017IEC 62321-2:2013IEC 62321-3-1:2013IEC 62321-4:2013IEC 62321-5:2013IEC 62321-6:2013IEC 62321-7:2013IEC 62321-7-2:2013IEC 62321-8:2013Directive (CE) N° 1907/2006 (REACH) |
| Nom du fabricant et de la / des personne/s autorisée/s à établier les documents techniques : | Trotec GmbHGrebbener Strasse 7DE52525 Heinsberg |
Lieu et date de la déclaration :
Heinsberg, le 01/07/2020
