MODE D'EMPLOI BX09 TROTEC

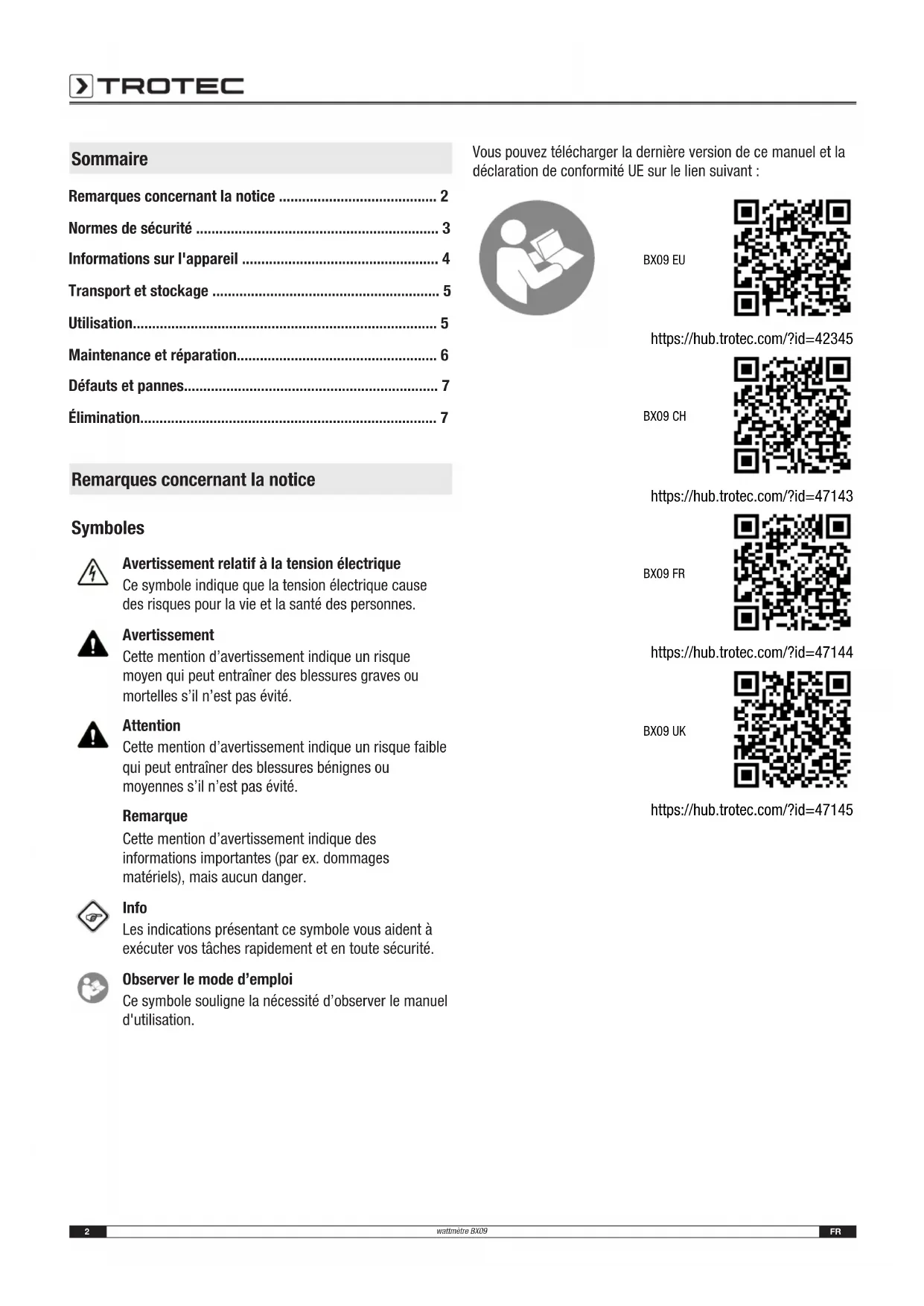

• wattmètre BX09 Sommaire Remarques concernant la notice p. 2
• Normes de sécurité p. 3
• Informations sur l'appareil p. 4
• Transport et stockage p. 5
• Utilisation p. 5
• Maintenance et réparation p. 6
• Défauts et pannes p. 7
• Élimination Remarques concernant la notice Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole souligne la nécessité d’observer le manuel d'utilisation. Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformitéUE sur le lien suivant: BX09 EU https://hub.trotec.com/?id=42345 BX09 CH https://hub.trotec.com/?id=47143 BX09 FR https://hub.trotec.com/?id=47144 BX09 UK https://hub.trotec.com/?id=47145FR 3 wattmètre BX09 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. p. 7

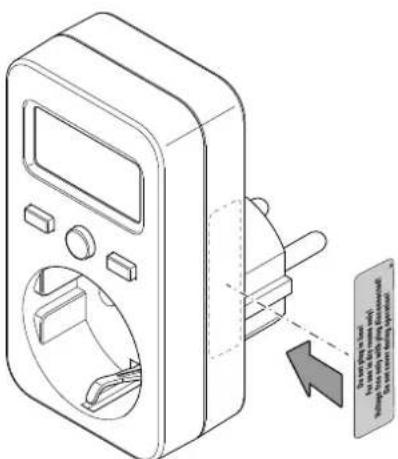

• L’appareil est livré muni d’une étiquette d’avertissement. Collez l’étiquette d’avertissement dans la langue de votre pays sur le côté de l’appareil avant la première mise en service.

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l’intérieur de l’appareil.

• Observez les grandeurs d’entrée conformément au chapitre «Caractéristiques techniques» et ne les dépassez en aucun cas.

• Protégez l’appareil du rayonnement direct et permanent du soleil.

• Ne couvrez pas l’appareil! Lorsque la puissance connectée est élevée, l’appareil chauffe. S’il est recouvert, cela peut provoquer une surchauffe et, le cas échéant, un incendie!

• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• L'appareil ne doit pas être ouvert.

• Ne branchez pas plusieurs appareils en cascade.

• N’utilisez pas l’appareil dans les locaux humides.

• Notez bien que l’appareil n’est hors tension que lorsque la fiche secteur est débranchée.

• Observez les conditions d’entreposage et de fonctionnement (voir «Caractéristiques techniques»). Utilisation conforme Utilisez l’appareil uniquement pour les mesures sur les circuits électriques connectés directement au réseau basse tension par l’intermédiaire d’une fiche secteur, par ex. les appareils électroménagers, les appareils électriques portables, etc., tout en respectant les caractéristiques techniques. Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec. Utilisations non conformes prévisibles L'appareil n'est pas conçu pour être utilisé au bout d’une rallonge électrique quelle qu’elle soit. L'appareil ne doit pas être utilisé dans les zones explosives, en contact avec de l'eau ou en cas de forte humidité relative. Qualification du personnel Toute personne utilisant le présent appareil doit:

• avoir lu et compris la notice d’instructions, et notamment le chapitre «Sécurité». Risques résiduels Avertissement relatif à la tension électrique Risque d’électrocution en cas d’isolation insuffisante Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels dommages et être sûr de son bon fonctionnement. N’utilisez plus l’appareil si vous détectez un dommage. N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillé(e)s. N'utilisez pas l'appareil lorsque le compartiment à pile ou le boîtier est ouvert. Avertissement relatif à la tension électrique Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier. Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.4 FR wattmètre BX09 Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Attention Tenez l'appareil à l'écart de sources de chaleur. Remarque N’exposez pas l’appareil à l’humidité ou à des températures extrêmes afin d’éviter de le détériorer. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Informations sur l'appareil Description de l’appareil Le wattmètre BX09 mesure la consommation d’énergie d’un appareil domestique qui lui est raccordé. L’affichage de l’appareil peut exprimer la consommation en Watt, la consommation totale en kWh, le prix ou les coûts par kWh. Le wattmètre BX09 est disponible dans des versions différentes pour pouvoir être raccordé aux prises secteur dans l’UE (BX09EU), en Suisse (BX09CH), au Royaume-Uni (BX09UK) et en France (BX09FR). Dans cette notices, les illustrations se réfèrent au BX09EU. Représentation de l’appareil BX09 EU

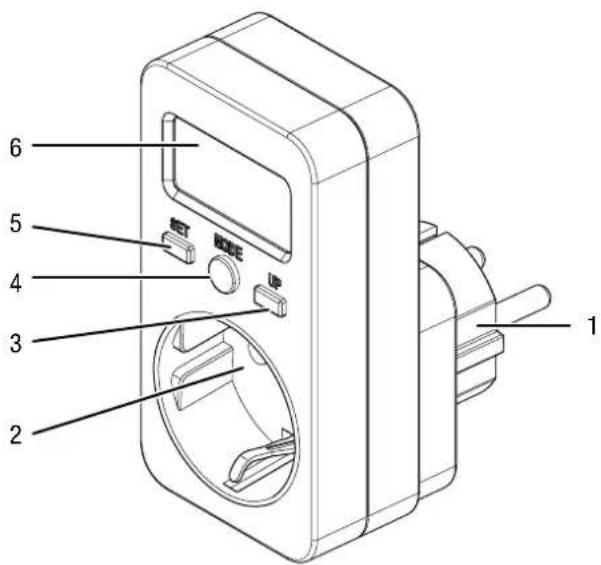

BX09 CH BX09 FR BX09 UK N° Désignation 1 Prise secteur mâle 2 Prise secteur femelle pour l’appareil à mesurer (prise intermédiaire) 3 Touche UP 4 Touche MODE 5 Touche SET 6 ÉcranFR 5 wattmètre BX09 Écran COST / KWH WPRICE KWH

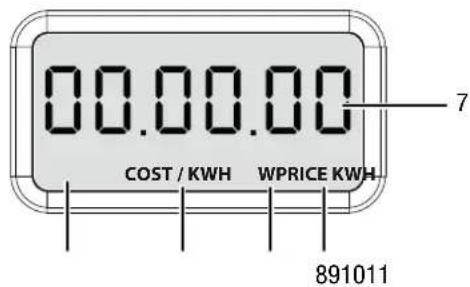

N° Désignation 7 Affichage 7-segments des valeurs de mesure 8 Mention KWH - Affichage de la consommation en kilowattheures 9 Mention W - Affichage de la consommation en Watt 10 Mention COST/KWH - Affichage du coût par kilowattheure 11 Mention PRICE - Affichage du coût total de la consommation Caractéristiques techniques Paramètre Valeur Modèle BX09 Tension de raccordement 230VAC , 50/60Hz Charge, max. EU: 16 A, 3680 W CH: 10 A, 2300 W FR: 16 A, 3680 W UK: 13 A, 2990 W Résolution plage de mesure 0,1 W 0,01kWh Précision ±2% ou ±2W (0-100W); ±2% (100-3680W) Plage d'affichage 0,00 à 9999,9 kWh 0,00 à 9999 coût total Conditions de stockage 5°C à 40°C <85% HR Classe de circuit de mesure Cat II, 2500 V Indice de protection IP20 Dimensions (longueur x largeur x hauteur) 97 x 51 x 75mm Poids (sans emballage) 100g Composition de la fourniture

• 1 notice succincte Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Transportez l’appareil au sec et protégé, par exemple dans un sac approprié, afin d’éviter les effets des influences extérieures. Stockage Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• dans un endroit protégé de la poussière et de l’exposition directe du soleil

• la température de stockage correspond aux valeurs indiquées dans les caractéristiques techniques Utilisation Mise en marche de l'appareil Info Veuillez noter que le passage d’un endroit froid à un endroit chaud peut entraîner la formation d’eau de condensation sur le circuit imprimé de l’appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l’écran n’indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d’effectuer une mesure, afin que l’appareil s’adapte au changement de conditions.

1. L’appareil est livré muni d’une étiquette d’avertissement.

Collez l’étiquette d’avertissement dans la langue de votre pays sur le côté de l’appareil avant la première mise en service.6 FR wattmètre BX09

2. Branchez l'appareil dans une prise secteur correctement

3. Branchez la prise mâle de votre appareil à mesurer dans la

prise femelle du wattmètre. ð L’appareil est en marche. Réglage du prix par kilowattheure Remarque Le prix par kilowattheure est réglé en usine sur 0,0.

1. Appuyez sur la touche MODE(4) jusqu’à ce que COST/

KWH(10) s’affiche à l’écran(6). ð Le prix par kilowattheure actuel paramétré s’affiche à l’écran(6).

2. Appuyez sur la touche SET(5).

ð Le premier chiffre clignote dans l’affichage de la valeur mesurée(7).

3. Appuyez sur la touche UP(3) plusieurs fois pour régler la

4. Appuyez de nouveau sur la touche SET(5).

ð Le deuxième chiffre clignote dans l’affichage de la valeur mesurée(7).

5. Appuyez sur la touche UP(3) plusieurs fois pour régler la

6. Continuez jusqu’à ce que les quatre chiffres soient réglés.

7. Appuyez de nouveau sur la touche SET(5).

ð La virgule clignote dans l’affichage de la valeur mesurée(7). ð Vous pouvez déplacer la virgule avec la touche UP(3), si nécessaire.

8. Appuyez sur la touche SET(5).

ð Le prix par kilowattheure est défini et s’affiche à l’écran(6). Modification du mode d’affichage L’appareil peut indiquer les valeurs suivantes:

• Coût total (mention PRICE)

• Prix par kilowattheure (mention COST/KWH)

• Consommation en temps réel (mention W)

• Consommation totale depuis la mise en marche (mention KWH)

1. Appuyez plusieurs fois sur la touche MODE(4) jusqu'à ce

que le mode d’affichage désiré soit sélectionné. Remise à zéro Pour remettre à 0,00 l’affichage des kilowattheures mesurés, procédez comme suit:

1. Appuyez plusieurs fois sur la touche MODE(4) jusqu’à ce

que l’appareil se trouve en mode d’affichage Consommation totale depuis la mise en marche (mention KWH,10).

2. Maintenez pressée pendant environ 3 secondes la touche

MODE(4). ð La consommation totale depuis la mise en marche est réinitialisée à 0,00. Mémoire interne L'appareil est équipé d'une mémoire interne. Le prix par kilowattheure ainsi que le coût total sont mémorisés, même lorsque l’appareil n’est pas branché sur le secteur. Mise hors service

1. Débranchez la prise mâle de l’appareil objet de la mesure

de la prise femelle du wattmètre.

2. Débranchez l'appareil du secteur.

3. Stockez l’appareil conformément aux indications figurant

au chapitre «Stockage». Maintenance et réparation Nettoyage Nettoyez l’appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. N’utilisez pas d’aérosol, de solvant, de nettoyant à base d’alcool ni de produit abrasif pour nettoyer l’appareil, mais uniquement un chiffon imbibé d’eau claire. Dépannage Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.FR 7 wattmètre BX09 Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil. Défaut Remède L'appareil affiche des signes inhabituels ou des valeurs erratiques. Débranchez l’appareil de la prise secteur et rebranchez-le après quelques instants. Vérifiez si le défaut a disparu. Si le problème persiste, veuillez contacter le service après-vente de Trotec. L'appareil ne réagit pas à l’actionnement des touches. Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Valable uniquement en FranceTrotec GmbH Grebbener Str. 7 D-52525 Heinsberg
