MODE D'EMPLOI LA40MKIII TASCAM
TASCAM TEAC Professional LA-40MKIII symétriseur/désymétriseur
MODE D'EMPLOI
| ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR | ATTENTION: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVIRR LE CAPOT (OU L'ARRÊRE), AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR. LA MAINTENANCE DOIT ETRE CONFIÉE A UN PERSONNEL QUALIFIÉ. |
| Le symbole éclair contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil. Ses caractéristiques sont suffisantes pourprésenter un risque potentiel d'électrocution pour les personnes. | |
| Le point d'exclamation contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions concernant le fonctionnement ou la maintenance (réparation) dans les documents qui accompagnent l'applieil. |
Cet appareil possède un numéro de série en face arrière. Veuillez conserver et retenir les nombres de méthode et de série pour vos enregistrements ultérieurs.
N° de modulo
N° de série
Avertissement: pour EVITER tout RISQUE d'électrocution ou d'incendie, n'exposez PAS cet appareil a la PLUIE ou a l'humidite.
Information sur le marquage CE a) Environnement électromagnétique applicable : E4 b) Crête de courant d'emploi : 4,2 A
En Amérique du Nord, n'utilise qu'une alimentation 120 V.
Avertissement
Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.
Instructions de sécurité importantes
1 Lisez ces instructions. 2 Conservez ces instructions. 3 Tenez compte de tous les avertissements. 4 Suivez toutes les instructions. 5 N'utilisez pas cet appareil avec de l'eau à proximité. 6 Ne nettoyez l'appareil qu'avec un chiffon sec. 7 N'obstruez pas les ouïes de ventilation. Installez l'appareil selon les instructions du constructeur. 8 N'installez pas l'appareil à proximité de sources de chaleur, comme un radiateur, chauffage, poêle ou tout autre appareil produit de la chaleur (amplificateur de puissance, par exemple). 9 Ne supprimez pas les dispositifs de sécurité des fiches polarisées ou avec mise à la terre. Une fiche polarisée possède un contact plus large que l'autre ; une fiche avec mise à la terre possède une troisième broche, prévue pour votre sécurité. Si la fiche se trouvant à l'extrémité du cordon secteur fourni avec votre appareil ne correspond pas à votre prise murale, consultez un électricien pour remplacer la prise obsolète. 10 Évitez de marcher sur le cordon secteur et de le pincer, particulièrement au niveau des fiches, des multiprises et du point de sortie de l'appareil. 11 N'utilisez que les fixations/accessoires recommandés par le constructeur. 12 N'utilisez l'appareil qu'avec un chariot, stand, tripod, fixation ou table recommandés par le constructeur ou vendu avec l'appareil. Si vous employez un chariot, prenez garde, lors du déplacement de l'ensemble chariot/appareil, à ne pas vous blesser suite à un renversement.
13 Débranchez le cordon d'alimentation de l'appareil en cas d'orage ou s'il doit rester inutilisé pendant une longue période. 14 Pour toute maintenance, adressez-vous à des techniciens professionnels qualifiés. Un retour en SAV est indispensable dès que l'appareil a été endommagé d'une façon ou d'une autre : cordon ou fiche secteur défaillant, pénétration de liquide ou introduction d'objets dans l'appareil, exposition à la pluie ou à l'humidité, dès qu'il ne fonctionne pas normalement ou s'il est tombé.
- N'exposez pas cet appareil au ruissellement ou aux éclaboussures
- Ne posez pas sur l'appareil d'objet contenant du liquide tel qu'un vase.
- N'installez pas cet appareil dans un espace confiné, dépourvu de ventilation, comme par exemple une bibliothèque ou similaire.
- L'appareil doit être placé suffisamment près de la prise secteur pour que vous puissiez à tout moment saisir la fiche du cordon d'alimentation.
- La fiche d'alimentation sert de dispositif de déconnexion et doit donc toujours être accessible.
Sommaire
1-Introduction 5
Vue d'ensemble 5 Accessoires fournis 5 Précautions pour l'emplacement et l'utilisation.....5 Nettoyage de l'unité 5 Montage en rack de l'unité 5
2 - Noms et fonctions des parties 6
Face avant 6 Face arrière 6 Face inférieure 7 Schémas synoptiques 8 Schémas des niveaux 9
3-Fonctions ADA 10
Example 1 10 Example 2 10 Example 3 11 Example 4 11
Entrées et sorties 12 Performances 12 Autres caractéristiques 13 Dessin avec cotes 13
Merci beaucoup d'avoir acheté un LA-40MKIII TASCAM. Veuillez lire attentivement ce mode d'emploi et bien comprendre comment faire fonctionner l'unité correctement avant utilisation. Nous espérons que vous utiliserez pleinement les
caractéristiques de cette unité pour les nombreuses années à venir. Après avoir lu ce manuel, veuillez le conserver en lieu sûr pour vous y référer ultérieurement.
Vue d'ensemble
Le LA-40MKIII a 4 circuits internes pour convertir les entrées asymétriques en sorties symétriques et 4 circuits internes pour convertir les entrées symétriques en sorties asymétriques. De plus, la fonction amplificateur de distribution audio ou ADA permet à des entrées simples d’être assignées à plusieurs sorties à l’aide des commutateurs de liaison d’entrées (INPUT LINK) entre chacun des canaux.
De plus, le LA-40MKIII a aussi les fonctions suivantes.
- Des commutateurs GND LIFT permettre la masse en et hors service pour chaque connecteur symétrique
- Un commutateur ALL LIFT qui met en ou hors service la masse pour la totalité de l'unité
- Chaque canal a un commutateur · INPUT/OUTPUT LEVEL qui permet de faire alterner les niveaux d'entrée et de sortie entre -20 dBu et +4 dBu
- Des DEL témoins de niveau indiquant la présence · d'un signal
- Des commandes TRIM semi-fixes pour un réglage fin du niveau sur ±12 dB
- Des cornières de montage en rack
- Une sortie de renvoi d'alimentation CA à 3 fiches
- (pas sur le modèle européen)
Accessoires fournis
Les éléments suivants sont inclus avec ce produit.
- Unité principale 1 - Cordon d'alimentation 1 - Jeu de vis de montage en rack
Mode d'emploi (ce document) 1 Carte de garantie 1
Contactez votre revendeur TASCAM si l'un de ces éléments est manquant.
Précautions pour l'emplacement et l'utilisation
- Utilisez cette unité dans sa plage de température de fonctionnement, c'est-à-dire 5 - 40°C (40 - 104^). De plus, veuillez éviter de la placer dans des lieux très poussièreux ou humides car cela peut entraîner un mauvais fonctionnement.
- Ne soumettez pas l'unité à un choc violent. Cela pourrait endommager son circuit interne ou son boîtier.
Sachez que suite à des améliorations ou autres changements apportés au produit, les photographies, illustrations et autres descriptions du mode d'emploi peuvent différer du produit réel.
Nettoyage de l'unité
Utilisez un chiffon doux pour essuyer l'unité. Ne la nettoyez pas avec des lingettes imbibées de produit chimique, du benzène, du diluant, de l'alcool ou autre.
substance similaire. Cela pourrait endommager la surface ou entraîner une décoloration.
Montage en rack de l'unité

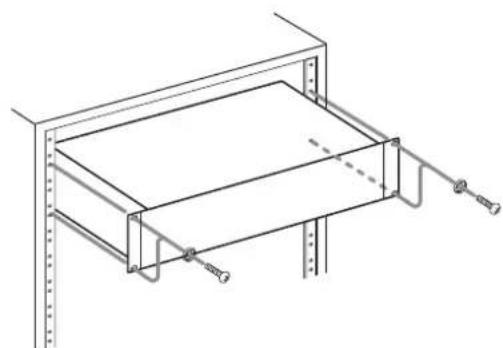

Utilisez le kit de montage en rack fourni pour monter l'unité dans un rack 19" standard comme représenté ci-contre. Retirez les pieds de l'unité avant un tel montage.
- Laissez 1 U d'espace au-dessus de l'unité pour la ventilation.
- Laissez au moins 10 cm à l'arrière de l'unité pour la ventilation.

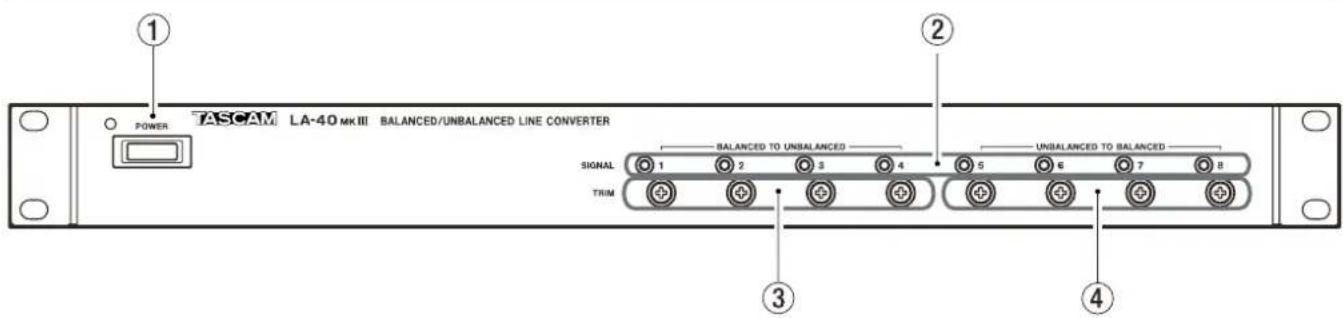

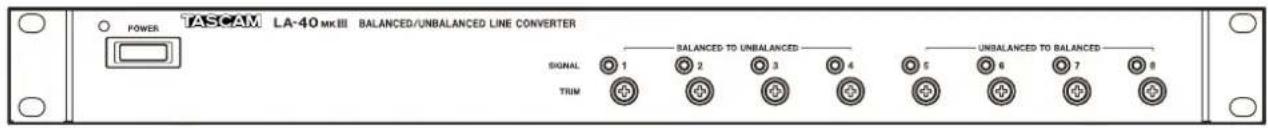

Face avant
Interrupteur et DEL d'alimentation POWER
Mets l'alimentation en/hors service.
② DEL fémoins
Indique la présence de signaux en entrée.
③ TRIM (SYMÉTRIQUE VERS ASYMÉTRIQUE) 1-4
Ces commandes d'ajustement semi-fixes permettent de régler le niveau du signal de sortie dans une plage de ± 12 dB.
④ TRIM (ASYMÉTRIQUE VERS SYMÉTRIQUE) 5-8
Ces commandes d'ajustement semi-fixes permettent de régler le niveau du signal de sortie dans une plage de ± 12 dB.

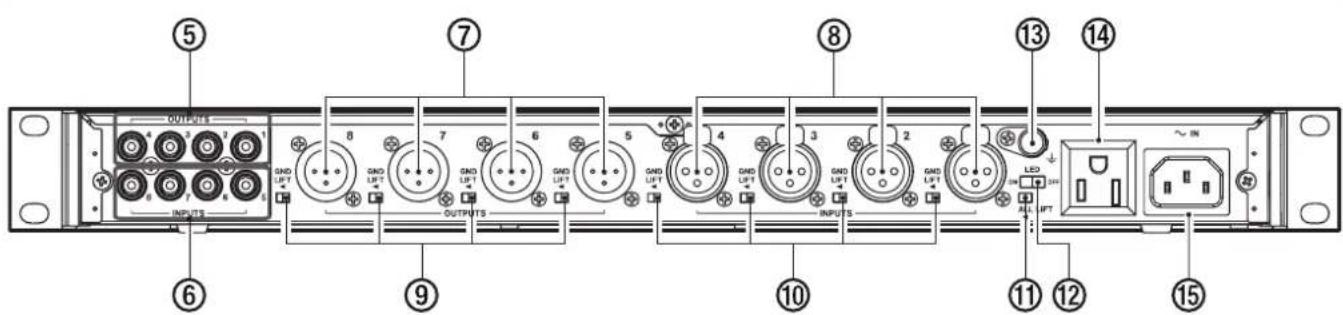

Face arrière
⑤ OUTPUTS 1-4
Connecteurs de sortie de type RCA (cinch) avec niveau de sortie nominal de -10 dBV (0,3 V).
⑥ INPUTS 5-8
Connecteurs d'entrée de type RCA (cinch) avec niveau d'entrée nominal de -10 dBV (0,3 V).
⑦ OUTPUTS 5-8
Connecteurs de sortie de type XLR avec niveau de sortie nominal de +4dBu (1,23V) ou -20dBu (0,0775V)
⑧ INPUTS 1-4
Connecteurs d'entrée de type XLR avec niveau d'entrée nominal de +4 dBu (1,23V) ou -20 dBu (0,0775V)
Commutateurs GND LIFT
Dans un studio ou autre lieu où plusieurs unités sont connectées, une boucle de masse peut être due au câblage, et cette boucle peut entraîner un ronflement ou d'autres bruits. Si cela se produit, utilisez les commutateurs GND LIFT pour interrompre les boucles de masse aux sorties symétriques OUTPUTS ⑦.
Les commutateurs GND LIFT ne coupent pas la masse des entrées INPUTS 6.
10 Commutateurs GND LIFT
Utilisez les commutateurs GND LIFT pour interrompre les boucles de masse aux entrées symétriques INPUTS ⑧.
Les commutateurs GND LIFT ne coupent pas la masse des sorties OUTPUTS ⑤.
Commutateur ALL LIFT
Quand d'autres équipements sont montés dans le même rack métallique, par exemple, une boucle de masse peut se produire au travers du panneau ou du châssis et cette boucle peut entraîner un renflement ou d'autres bruits. Si cela se produit, utilisez le commutateur ALL LIFT pour interrompre la boucle.
Commutateur de DEL d'indication de niveau
Si ce commutateur est sur ON, les DEL s'allument quand un signal entrant est présent. S'il est sur
2-Noms et fonctions des parties
OFF, les DEL ne s'allument pas, que des signaux soient ou non présents en entrée.
Bornier de masse
Quand plusieurs équipements sont reliés entre eux, utilisez ce bornier pour permettre à la même masse le chassis de chaque équipement.
Sortie d'alimentation (voir NOTE ci-dessous)
Utilisez cette sortie de renvoi à 3 fiches qui n'est pas affectée par l'interrupteur d'alimentation pour brancher au secteur un équipement ayant une
consommation électrique maximale de 400W ou 3 A). Ce connecteur est pratique quand vous utilisez plusieurs unités LA-40MKIII. Les caractéristiques sont indiquées sur le dessus de l'unité.
Le modèle européen ne possède pas cette prise de renvoi d'alimentation, aussi le panneau est-il vierge à cet endroit.
Connecteur d'entrée secteur
Branchez ici le cordon d'alimentation fourni.

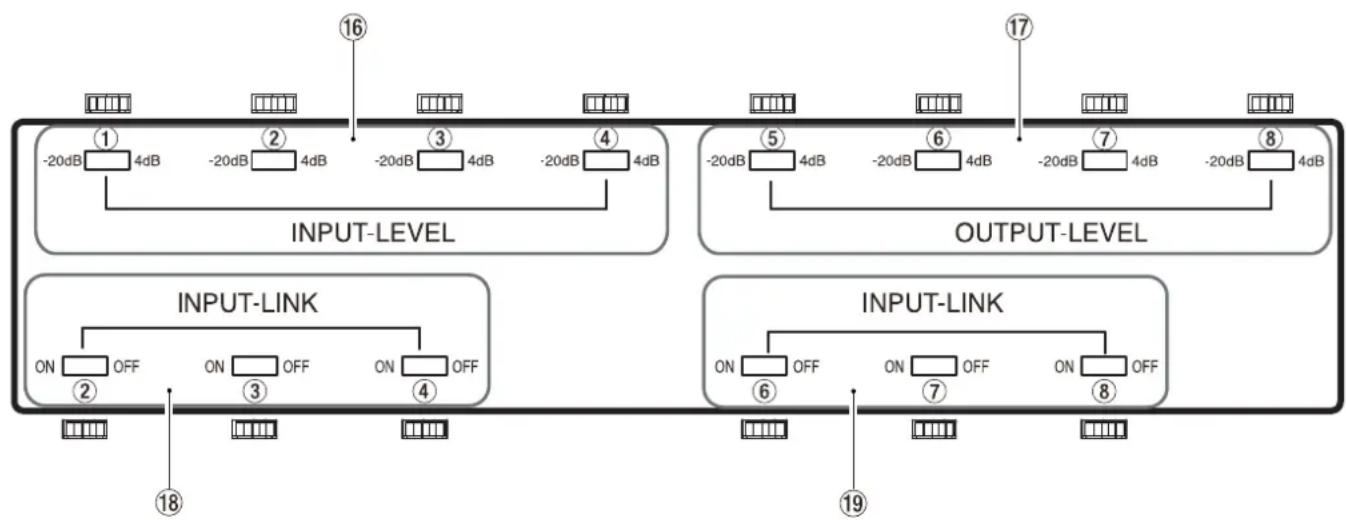

Face inférieure
16 Commutateurs INPUT LEVEL 1-4
Commutateurs qui déterminent si le niveau des signaux entrant par les entrées Inputs 8 est de +4dBu (1,23V) ou -20 dBu (0,0775V). Ce réglage peut être fait indépendamment pour chaque canal.
17 Commutateurs OUTPUT LEVEL 5-8
Commutateurs qui déterminent si le niveau des signaux produits par les sorties OUTPUTS ⑦ est de +4dBu (1,23V) ou -20dBu (0,0775V). Ce réglage peut être fait indépendamment pour chaque canal.
18 Commutateurs INPUT LINK 2-4
Ces commutateurs permettent à un signal entrant d’être dirigé vers n’importe quelle sortie de numéro plus élevé de 2 à 4. Plusieurs entrées peuvent également être assignées à plusieurs sorties à la suite (voir "3-Fonctions ADA" pour des exemples).
19 Commutateurs INPUT LINK 6-8
Ces commutateurs permettent à un signal entrant d’être dirigé vers n’importe quelle sortie de numéro plus élevé de 6 à 8. Plusieurs entrées peuvent également être assignées à plusieurs sorties à la suite (voir "3-Fonctions ADA" pour des exemples).
Schémas synoptiques
Asymétrique Vers Symétrique
symétrique vers asymétrique
Schémas des niveaux
Asymétrique Vers Symétrique
symétrique vers asymétrique
3-Fonctions ADA
En utilisant les commutateurs INPUT LINK 1819 du LA-40MKIII, les signaux entrants par des connecteurs
simples peuvent être dirigés vers d'autres canaux et sortis comme désiréde.

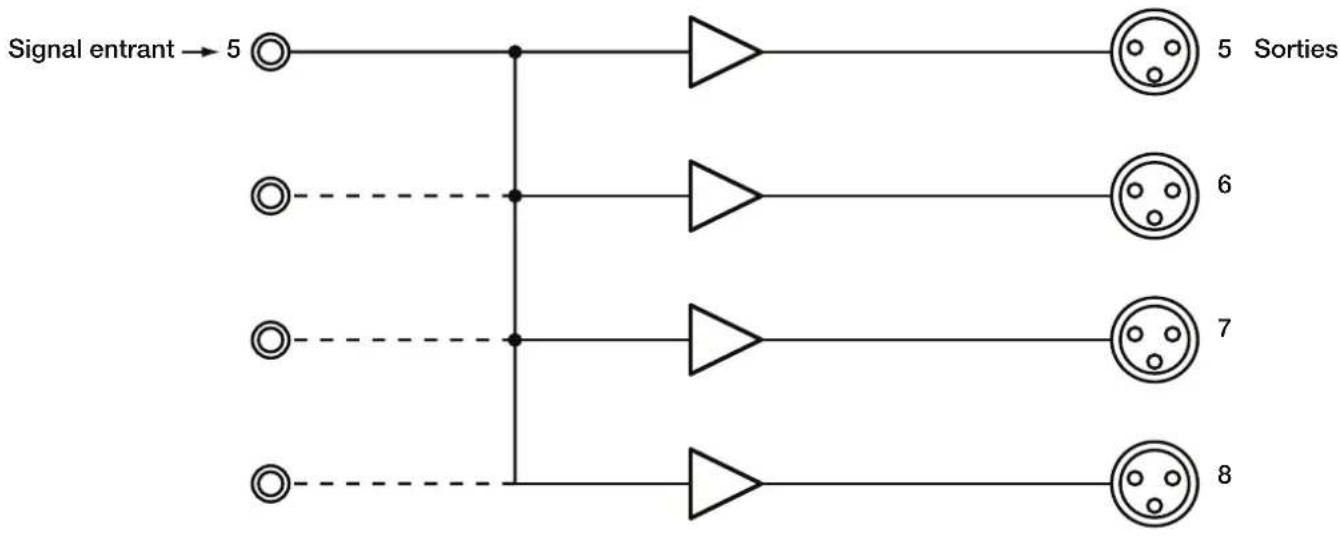

Dans cet exemple, le signal entrant par le canal 5 est dirigé vers les canaux 5-8.
Faites entrer un signal par l'entrée asymétrique INPUT 5 ⑥. Reglez sur ON les commutateurs INPUT LINK 6-8 19.
Le signal entrant par le canal 5 est produit par les sorties symétriques OUTPUTs 5-8⑦.

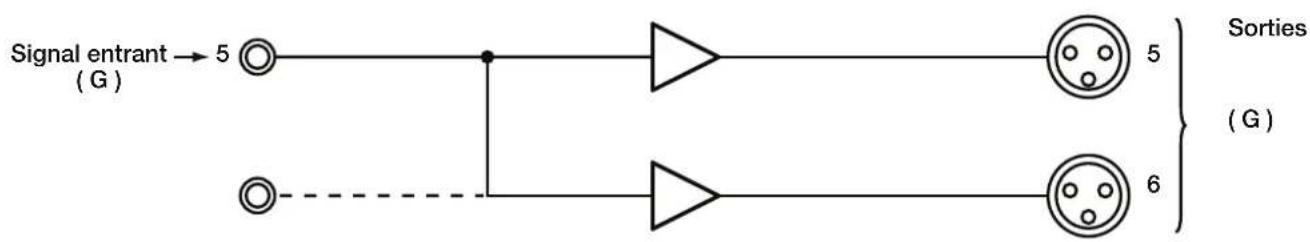

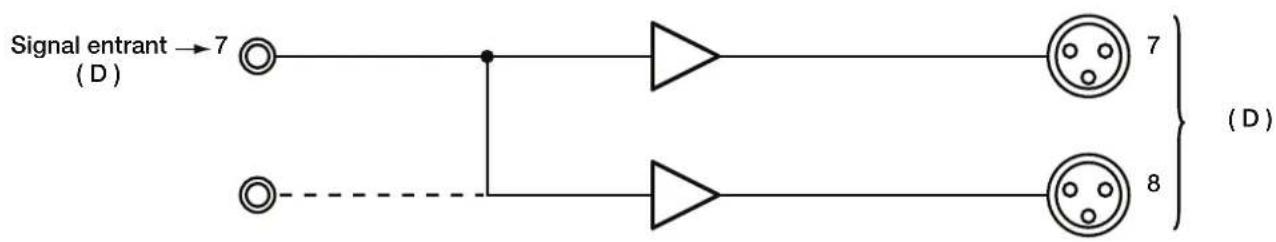

Dans cet exemple, une paire stéreo de signaux entrant par les canaux 5 et 7 est produite en parallèle sur 2 canaux chacun.
1 Branchez le signal stéreo gauche à l'entrée asymétrique INPUT 5 (6) et branchez le signal stéreo droit à l'entrée asymétrique INPUT 7 (6).
2 Réglez sur ON les commutateurs INPUT LINK 6 et 8 (19). 3 Le signal stéreo gauche entrant par le canal 5 sort par les sorties symétriques OUTPUTs 5-6 (7) et le signal stéreo droit entrant par le canal 7 sort par les sorties symétriques OUTPUTs 7-8 (7).

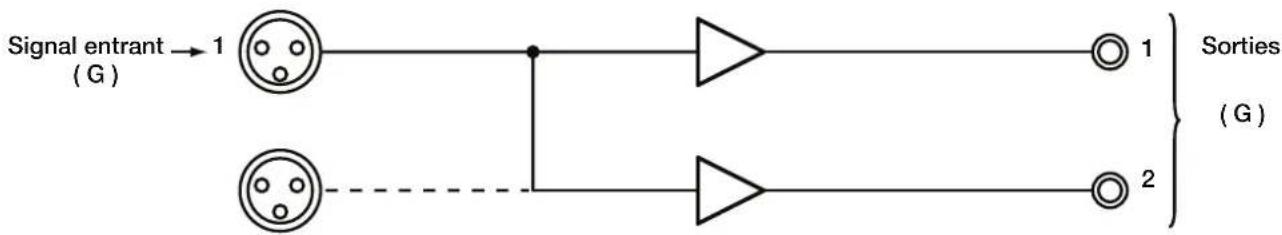

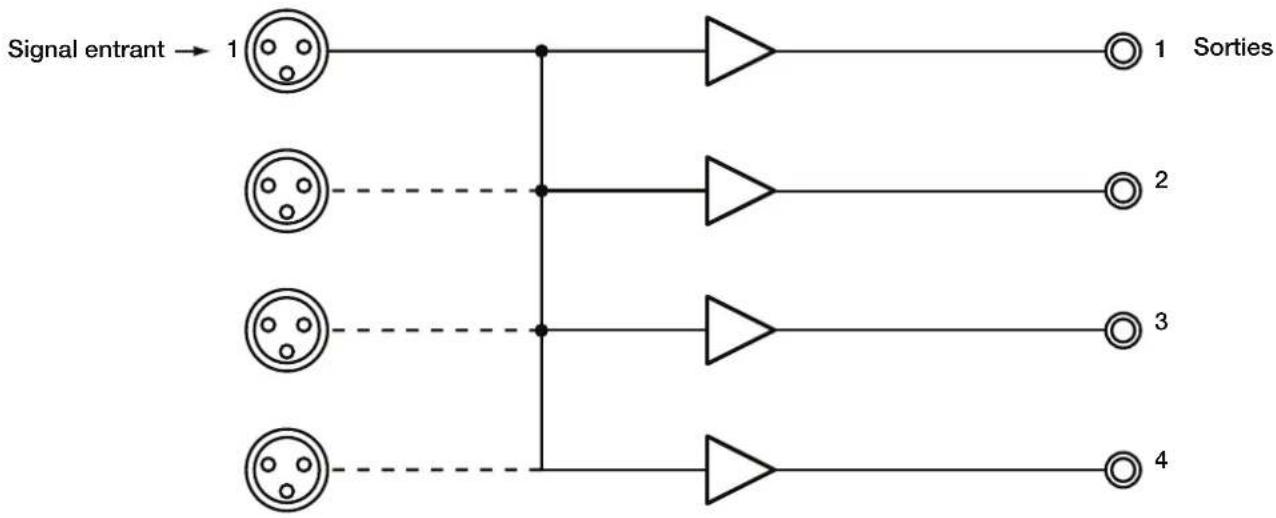

Dans cet exemple, le signal entrant par le canal 1 est dirigé vers les canaux 1-4.
Faites entrer un signal par l'entrée symétrique INPUT 1 8. Reglez sur ON les commutateurs INPUT LINK 2-4 18.
Le signal entrant par le canal 1 est produit par les sorties asymétriques OUTPUTs 1-4 (5).

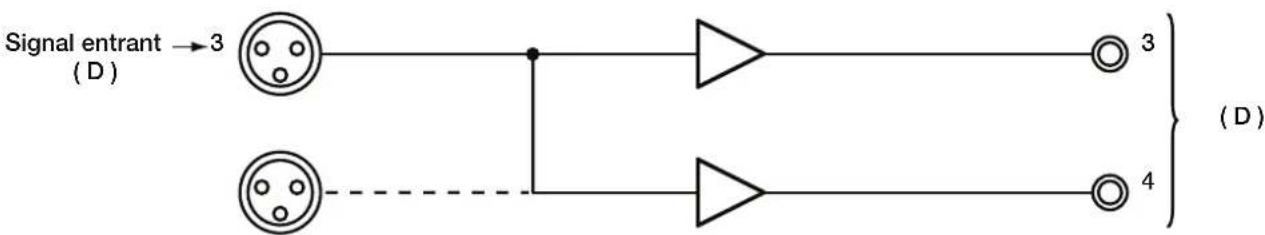

Dans cet exemple, une paire stéréo de signaux entrant par les canaux 1 et 3 est produite en parallèle sur 2 canaux chacun.
1 Branchez le signal stéreo gauche à l'entrée symétrique INPUT 1 et branchez le signal stéreo droit à l'entrée symétrique INPUT 3.
2 Réglez sur ON les commutateurs INPUT LINK 2 et 4 3 Le signal stéreo gauche entrant par le canal 1 sort par les sorties asymétriques OUTPUTs 1-2 (5) et le signal stéreo droit entrant par le canal 3 sort par les sorties asymétriques OUTPUTs 3-4 (5).
Aspirateur symétrique
Entrées (4 prises RCA/cinch asymétriques)
Impédance d'entrée
23 kΩ (avec tous les commutateurs INPUT LINK sur OFF)
5,7 kΩ (avec tous les commutateurs INPUT LINK sur ON)
Niveau d'entrée nominal -10 dBV ±1 dB
Niveau d'entrée maximal +4,8 dBV
Niveau de détention du témoin (entrée asymétrique)
-36 dBV ou plus
commutateur OUTPUT LEVEL sur +4 dB ou -20 dB
Sorties (4 connecteurs XLR symétriques)
Impédance de sortie 94Ω
Impédance de charge nominale 10kΩ
Impédance de charge minimale 600 Ω
Niveau de sortie nominal +4 dBu ± 1 dB (commutateur OUTPUT LEVEL sur +4 dB)
-20 dBu ±1 dB (commutateur OUTPUT LEVEL sur -20 dB)
Niveau de sortie maximal +23dB
Désymétriseur
Entrées (4 connecteurs XLR symétriques)
Impédance d'entrée
(Brochage: 1 = masse,2 = point chaud, $3 = point froid)
54 kΩ (avec tous les commutateurs INPUT LINK sur OFF)
Niveau d'entrée nominal
13,5 kΩ (avec tous les commutateurs INPUT LINK sur ON)
+4 dBu ±1 dB (commutateur INPUT LEVEL sur +4 dB)
-20 dBu ±1 dB (commutateur INPUT LEVEL sur -20 dB)
Niveau d'entrée maximal
+30 dBu (commutateur INPUT LEVEL sur +4 dB)
+8 dBu (commutateur INPUT LEVEL sur -20 dB)
Niveau de détection du témoin (entrée symétrique)
-22 dBV ou plus (commutateur INPUT LEVEL sur +4 dB)
-46 dBV ou plus (commutateur INPUT LEVEL sur -20 dB)
Sorties (4 prises RCA/cinch asymétriques)
Impédance de sortie 200 Ω
Impédance de charge nominale 10k
Impédance de charge minimale 1k
Niveau de sortie nominal -10 dBV ±1 dB
Niveau de sortie maximal +18 dBV
Performances
Plage de réglage (TRIM) ±12 dB
Rapport S/B (niveau nominal d'entrée et de sortie)
Filtre pondération A + filtré salle-bas 20 kHz : 90 dB
commutateur OUTPUT LEVEL sur +4 dB)
Filtre salle-haut 20Hz + litre salle-bas 20kHz:87 dB
commutateur OUTPUT LEVEL sur +4 dB)
Distorsion harmonique totale
0,005% ou moins
(1 kHz, niveau nominal d'entrée et de sortie)
Réponse en fréquences
20Hz - 100kHz ± 3dB
(niveau nominal d'entrée et de sortie)
Diaphonie -90 dB ou plus (1 kHz, niveau nominal d'entrée et de sortie, avec terminaison par une charge de 600 Ω)
Autres caractéristiques
Alimentation: 100 - 240V~ 50 / 60Hz
Consommation électrique: 6 W
Poids: 3 kg (unité principale)

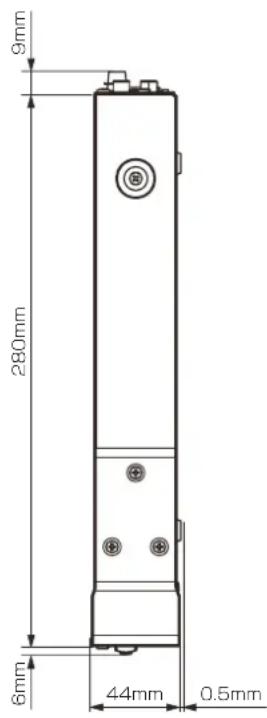

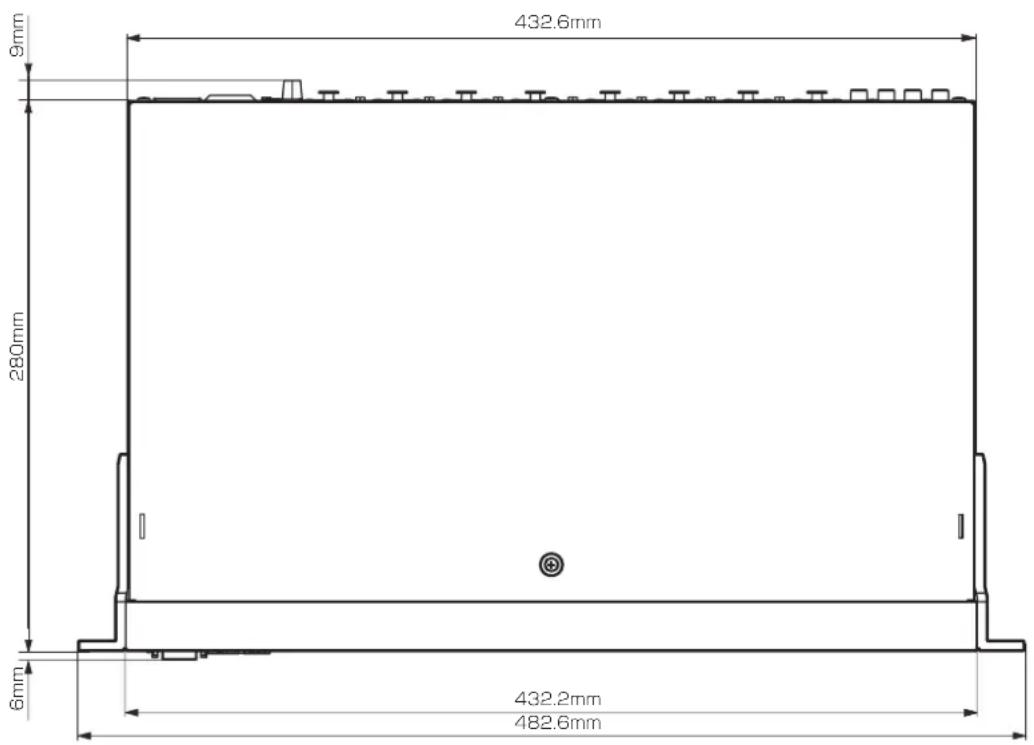

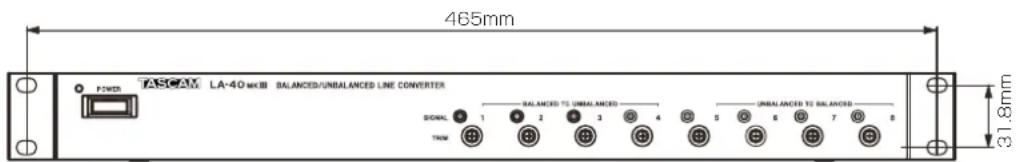

Dimensions externes (LxHxP): 482 × 44 × 280 mm
Afin d'améliorer ces unités, leurs caractéristiques et aspect extérieur peuvent être modifiés sans préavis.
Sachez que suite à des améliorations ou autres
changements apportés au produit, les photographies,
illustrations et autres descriptions du mode d'emploi
peuvent partiellement différer du produit réel.
LA-40MKIII
TEAC CORPORATION
Téléphone:+81-42-356-9143
1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan
TEAC AMERICA, INC. www.tascam.com
Téléphone: +1-323-726-0303
