MODE D'EMPLOI NCV1030 Amprobe

Sonde de tension sans contact

Manuel de l'utilisateur

sue

Garantie limitée et limitation de responsabilité

Votre produit Amprobe sera exempt de defaults de matériaux et de fabrication pendant un (1) an à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la négligence, à la mauvaise utilisation, à l'alteration, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Amprobe. Pour une réparation au cours de la période de garantie, returnez le produit avec la preuve d'achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES - QU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES - Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGE PARTICULARIÉ OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRÉS OU CONSECUTIFS PROVENANT DE Toute CAUSE OU THEorie. Étant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous.

Réparation

Tout produit Amprobe returné pour réparation sous garantie ou hors garantie ou pour l'étalonnage doit être accompagné des documents suivants :votes nom, le nom de votre société,Vote adresse,Vote numero de téléphone et la preuve d'achat.De plus,veuilles inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent etre régles sous forme de chèque,mandat,carte de crédite avec date d'expiration ou bon de commande payable à Amprobe.

Réparation et remplacement couverts par la garantie -

Tous les pays

Veuillez tire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectieux peut être returné à votre distributeur Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Où acheter » sur le site amprobe.com pour obtenir une liste des distributeurs prés de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyés à un centre de service Amprobe (voir adresse ci-dessous).

Réparation et remplacement non couverts par la garantie - États-Unis et Canada

Pour les réparations non couvertes par la garantie aux États-Unis et au Canada, l'appareil doit être envoyé à un centre de service Amprobe. Appelez Amprobe ou renseignez-vous auprès de votre point de vente pour les tarifs de réparation et de remplacement actuels.

États-Unis: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tél.: 877-AMPROBE (267-7623) Tél.: [phone]

Réparation et remplacement non couverts par la garantie - Europe

Les unités hors garantie européen ne peuvent être remplacées par votre distributeur Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section « Ou acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs pres de chez vous.

Beha-Amprobe

Division et marque déposée de Fluke Corp. (USA)

Allemagne*

Royaume-Uni

In den Engematten 14 52 Hurricane Way

79286 Glottertal Norwich, Norfolk

Pays-Bas - Siège social**

Science Park Eindhoven 5110

5692 EC Son

Pays-Bas

Tél: [phone]

beha-amprobe.com

*Correspondance uniquement : aucune réparation ou remplacement à cette adresse. Clients européens, veuillez contacter votre distributeur.)

**adresse de contact unique dans l'EEE Fluke Europe BV

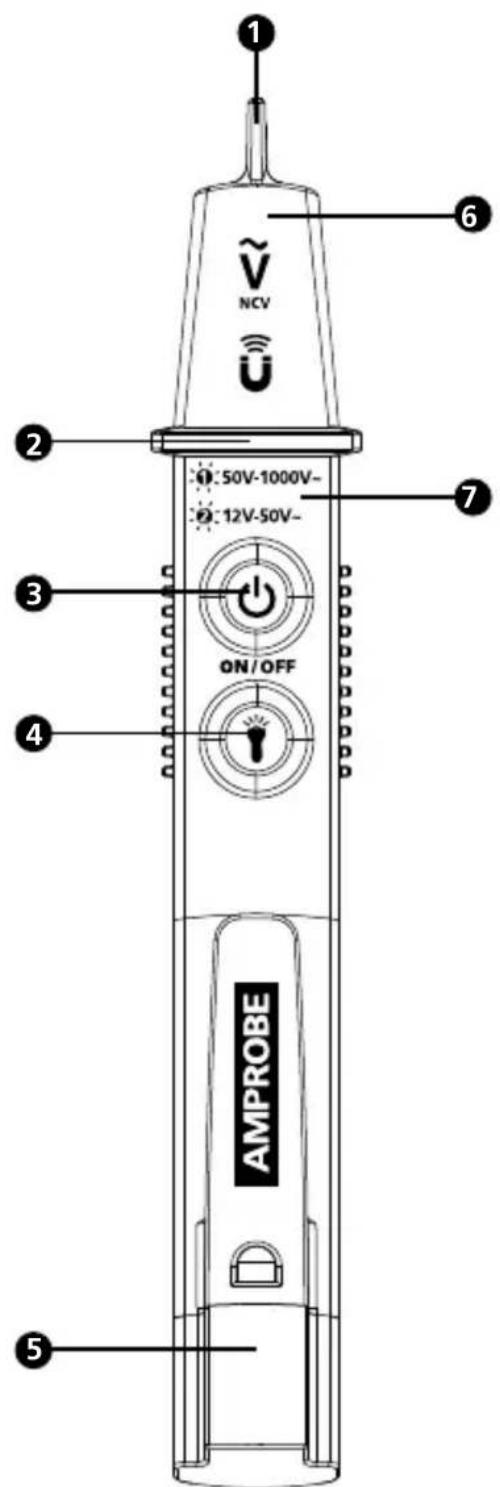

1 Pointe de sonde avec capteur de tension, capteur magnétique (NCV-1040-EUR uniquely) et indication.
2 Protège-doigts
3 Mise sous/hors tension / sélection de la plage (NCV-1030 et 1040 uniquement)
Bouton Lampe (NCV-1030 et 1040 uniquely)
Couvercle des piles
Lampe de poche (NCV-1030 et 1040 uniquely)
7 Plage detensions

TABLE DES MATIÈRES

SYMBOLES 1

INFORMATIONS DE SECURITE 2

CHARACTERISTIQUES 3

APPLICATIONS 3

CONSIGNES D'UTILISATION 4

SPECIFICATIONS 6

REplacement ET ENTRETIEN DES PILES.7

SYMBOLS

A	Attention! Risque de chocoléctrique
A	Attention! Reportez-vous aux explications de ce mode d'emploi
D	Double isolation
CAT IV	Cet équipement est destiné à des mesures effectuées à la source d'une installation basse tension (à savoir compteurs et mesures électriques sur des dispositifs principaux de protection contre les surintensités et des unités de commande centralisées)
+AAA-	Pile
	Protection contre les particules solides :étanchéité à la poussière IP6x
	Protection contre la pénetration de liquides : projections d'eau IPx5
	Ne jetez pas ce produit avec les déchets municipaux non triés : contactez un recycleur qualifié
€	Conforme aux directives européennes.
C US	Association canadienne de normalisation (NRTL/C)
	Conforme aux normes australiennes pertinentes.
€	Conforme aux normes relatives aux CEM applicables en Corée du Sud

Pour une utilisation par des personnes compétentes

Toute personne utilisant cet instrument doit être renseignée et formée aux risques associés à la mesure de la tension, en particulier dans un environnement industriel, et l'importance de prendre des mesures de sécurité. L'instrument doit être testé avant et après utilisation pour s'assurer qu'il est en bon état de fonctionnement.

Avertissement

Pour éviter tout risque d'électrocution, de brûlure ou de blessure :

• Si le testeur est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par le testeur peut être affectée.
• Faites un essai sur une source connue dans la plage nominale de tension CA du produit, à la fois avant et après utilisation pour s'assurer que le testeur est en bon état de fonctionnement.

• Lors de l'utilisation du testeur, une tension peut être presente même si la pointe ne s'allume pas. Le testeur indique une tension active en présence de champé electrostatique ou de force suffisante généree par la tension de source. Si l'intensité du champ est faible, le testeur peut ne pas fournir une indication de tension active. Un defaulted indication se produit si le testeur ne peut pas détecter la présence d'une tension, ce qui peut être influencé par plusieurs facteurs, complenant mais non limités à :

• Position des conducteurs de terre dans l'environnement testé

• Fils/câbles blindés

• Épaisseur et type d'iso1ation
• Distance par rapport à la source de tension
• Utilisateurs entiennent isolés qui empêchent une mise à la terre efficace
• Prises électriques encastrées / différences de conception des prises

• État du testeur et des piles

• Le testeur n'est pas l'outil approprié pour vérifier l'absence de tension. Par conséquent, utilisez un testeur de tension.

• N'utilisez pas le testeur s'il semble endommagé ou s'il ne fonctionne pas correctement. Examinez de pres la pointe de la sonde pour vérifier la présence de fissures ou d'unerupture avant utilisation. En cas de doute, faites réparer le testeur.
• N'applique pas une tension supérieure à la tension nominale indiquée sur le testeur.
• Lors de l'utilisation du testeur, maintenez les doigts derrière les protège-doigts.
• N'utilisez pas le testeur s'il ne clignote pas à la mise sous tension.
• Faire attention avec les tensions supérieures à 30 V CA car un risque d'électrocution peut exister.
• Conformez-vous aux exigences de sécurité locales et nationales.
• Utilisez un équipement de protection tel que requis par les autorités locales ou nationales.

Le testeur de tension sans contact (NCV) Amprobe série NCV-1000 procure un niveau maximum de sécurité et de commodité pour détecter la tension CA sans interrompree les systèmes électriques. Conçu pour tener commodément dans la poche de votre cheminise, le testeur de la série NCV-1000 fonctionne dans des environnementes interieurs et extérieurs. Avec une sécurité testée à la catégorie de mesure la plus élevé, CAT IV 1000 V, ainsi que son étanchéité et sa résistance à la poussière IP65, la série NCV-1000 est adaptée aux applications industrielles les plus difficiles.

• Détention de tension sans contact jusqu'à 1000 V CA
• Lampe de poche intégrée (NCV-1030 et NCV-1040)
• Résistant à l'eau et à la poussière - Classification IP65
• Indication de tension sonore (avertisseur) et visuelle (LED)
• Interrupteur marche/arrêt
• Mise hors tension automatique (NCV-1030 et NCV-1040)
• Sécurité classifiée CAT IV 1000 V
  Test de solénoïde magnétique (NCV-1040)
• Indication de piles faibles (NCV-1030 et NCV-1040)

	NCV-1020	NCV-1030	NCV-1040
Plage par défaut NCV (CA)	50 à 1 000 V	50 à 1 000 V	50 à 1 000 V
Plage à haute sensibilité NCV (CA)		12 à 50 V*	12 à 50 V*
Test de solénoïde magnétique			•

• Remarque: La plage à haute sensibilité est optimisée pour une plage comprise entre 12 et 50V avec une indication maximum jusqu'à 1000 V. Utiliser le testeur au-delà de 50V dans la plage à haute sensibilité peut affecter l'indication de la polarité.

Votrecarton d'expedition comprend un testeur, un manuel d'utilisation et 2 piles AAA 1,5 V (installées).

APPLICATIONS

• Déetecte la présence d'une tension CA dans les cables, les disjoncteurs, les prises murales, les boîtiers de raccordement, les fusibles, les rallonges électriques et plus encore.
• Teste la tension à travers l'isolement des fils.
• Identifie les ruptures de cables dans les fils, les cordons et les systèmes d'éclairage connectés en série.

• Identifie la polarité (ligne par rapport à neutre) des prises et des cables. (En fonction des dimensions et de la construction interne des prises dans différents pays, cette application peut être influencée.)

• Teste la tension sans contact.

• Sécurité classifiée CAT IV 1000 V pour une large gamme d'applications complenant une utilisation industrielle, commerciale et résidentielle.
• Étanchéité classifiée IP65 pour une'utilisation à l'intérieur et à l'extérieur.
• Détction de solénoïde magnétique pour diagnostiquer les electroaimants et les relais (NCV-1040 uniquement).

CONSIGNES D'UTILISATION

Mise en marche du testeur

Pourmettre en marche le testeur,appuyez brièvement sur le bouton MARCHE/ARRÉT.Un clignotement simple continu indique visuellément que le testeur est actif dans la plage de tension pardefault(50à1000V).Appuyez a nouveau sur le bouton MARCHE/ARRÉT pour passer à la plage de haute sensibilité (12 à 50 V sur NCV-1030 et NCV-1040 uniquely).Un clignotement double continu indique que la plage de sensibilité du testeur est dans la plage comprise entre 12 et 50V

Arrêt du testeur

Appuyez et maintenez le bouton MARCHE/ARRÉT enforcé pendant plus de deux secondes pour arrêter le testeur. L'absence de clignotement à la pointe indique que le testeur est inactif.

Arrêt automatique

Pour préserver l'autonomie des piles, les NCV-1030 et NCV-1040 disposent d'une fonction de mise hors tension automatique. Le testeur se met automatiquement hors tension après environ 3 minutes sans utilisation.

Vérification de la présence d'une tension CA

Pour tester la présence d'une tension CA dans une prise, insérez la pointe du testeur. Pour tester un cable, approchez le cable de la pointe du testeur. Basculez entre la plage de détction de tension par défaut (50 V à 1000 V CA) et à haute sensibilité (12 V à 50 V CA) en appuyant brièvement sur le bouton MARCHE/ARRÉT (NCV-1030 et 1040 uniquely). La LED à la pointe du testeur s'allume et clignote en rouge vif et un avertisseur sonore retentit lorsqu'une tension CA est détectée. Remarque: La plage à haute sensibilité est optimisée pour une plage comprise entre 12 et 50 V avec une indication maximum jusqu'à 1000 V. Utiliser le testeur au-delà de 50 V dans la plage à haute sensibilité peut affecter l'indication de la polarité.

Lors de l'utilisation du testeur, maintenez les doigts derrière les protège-doigts.

Vérification du champ magnétique (NCV-1040)

Le NCV-1040 peut tester un champ magnétique en plus de la détction de tension CA. Une LED jaune fixe s'allume lorsqu'un champ magnétique est détecté.

Remarque: Si une tension CA et un champ magnétique sont déteçés simultanément, le testeur clignote en rouge et en jaune.

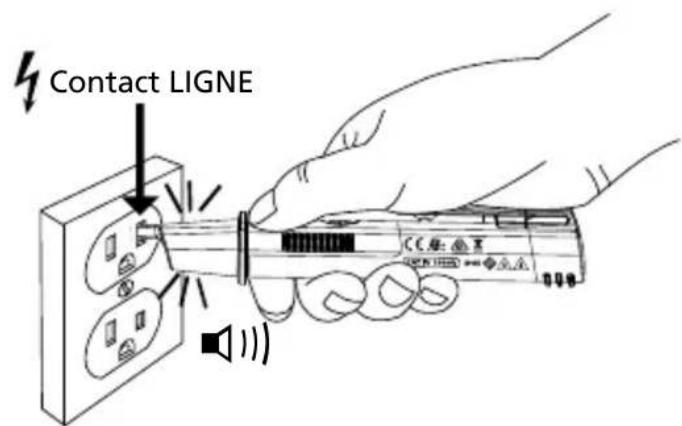

Test de prise :

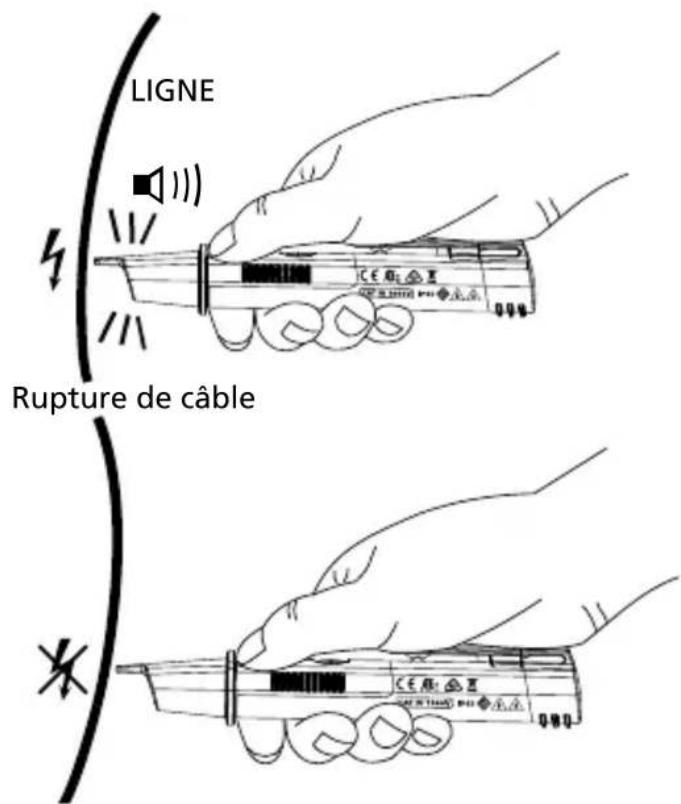

Test de ruptures de fils et de câbles :

Utilisation de la lampe de poche

Une lampe de poche est installée dans les NCV-1030 et NCV-1040. Activez la lampe de poche en

appuyant sur le bouton

Pour eteindre la lampe de poche, appuyez a

nouveau sur le bouton

SPECIFICATIONS

Plage de tension de fonctionnement	NCV-1020:50-1000 V CA, 50-400 HzNCV-1030:12-50 V CA, 50-1000 V CA,50-400 HzNCV-1040:12-50 V CA, 50-1000 V CA,50-400 Hz
Détection de la tension (plage par défaut)/ sensibilité	Indications de la LED et de l'avertisseur sonore à environ 5 mm (0,20 po) de distance d'un fil transportant 230 V CA
Détection du champ magnétique/ sensibilité	NCV-1040:environ >2,5 mT
Catégorie de mesure	CAT IV 1 000V
Protection contre les infiltrations	IP65
Plage de température	32 °F à 104 °F (0 °C à 40 °C),≤ 80% RH
Conditions de stockage	14 °F à 104 °F (-10 °C à 40 °C),≤ 85% RH
Altitude de fonctionnement	≤ 6561 pi (2000 m)
Cycle de fonctionnement	Continue
Alimentation	2 x piles AAA LR03 de 1,5 V
Consommation électrique	Environ 80 mA
Dimensions(L x L x H)	6,14 x 0,92 x 1,08 po (156,2 x23,5 x 27,5 mm)
Poids(avec piles installées)	NCV-1020: Environ 0,12 lb (58 g)NCV-1030: Environ 0,13 lb (60 g)NCV-1040: Environ 0,136 lb (62 g)
Conformité en matière de sécurité	IEC 61010-1 3ème Ed., UL 61010-1 3ème Ed., UL 61010-2-030, CAN/CSA-C22.2 No.61010-1-12, CAN/CSA-C22.2 No. 61010-2-030-12 à CAT IV 1000 V, Degre de pollution 2, IP65
Conformité CEM	IEC 61326-1 Corée (KCC) : Equipement de classe A (Équipement de diffusion et de communication industriel) [1] [1] Ce produit respecte les exigences pour les équipements à ondes electromagnétiques industriels (Classe A) et le vendeur ou l'utilisateur doivent en tener compte. Cet équipement est destiné à être utilisé dans des environnementes professionnels et ne doit pas être utilisé à domicile.
Certifications	CE US K

REEMPLACEMENT ET ENTRETIEN DES PILES

Indicateur de piles faibles

Les testeurs NCV-1030 et NCV-1040 fournissant une indication de piles faibles sous la forme d'une LED rouge clignotant lentement à la mise sous tension lorsque le niveau des piles est faible et les piles doivent être remplacées. À ce stade, aucune indication de la tension n'est possible.

Le NCV-1020 ne fournit pas la même indication; au lieu de cela, les piles devront etre remplacées si aucune LED n'apparait a la mise sous tension.

Remplacement des piles

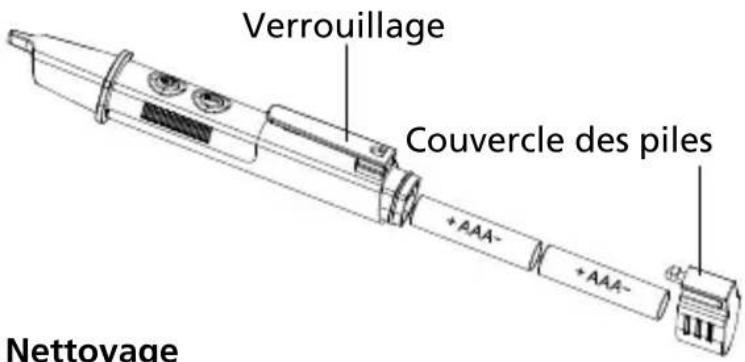

Pour-retirer le couvercle des piles,utilisez la prise de pouce pour le tirer vers le haut et vers l'extérieur. Retirez les piles et remplacez-les par (2) piles alcalines AAA 1,5 V, ennotant l'orientation des piles comme indiqued sur le cote du testeur. Remettez le couvercle.

Si le testeur ne va pas etre utilisependant une longue durée, enlevez les piles.

Le testeur peut être nettoyé avec une solution douce d'eau savonneuse. Appliquer en petite quantité avec un chiffon doux et laisser secher complètement avant utilisation. Ne pas utiliser d'hydrocarbures aromatiques, d'essence ou de solvants chlorés pour le nettoyage.

Serie NCV-1000
