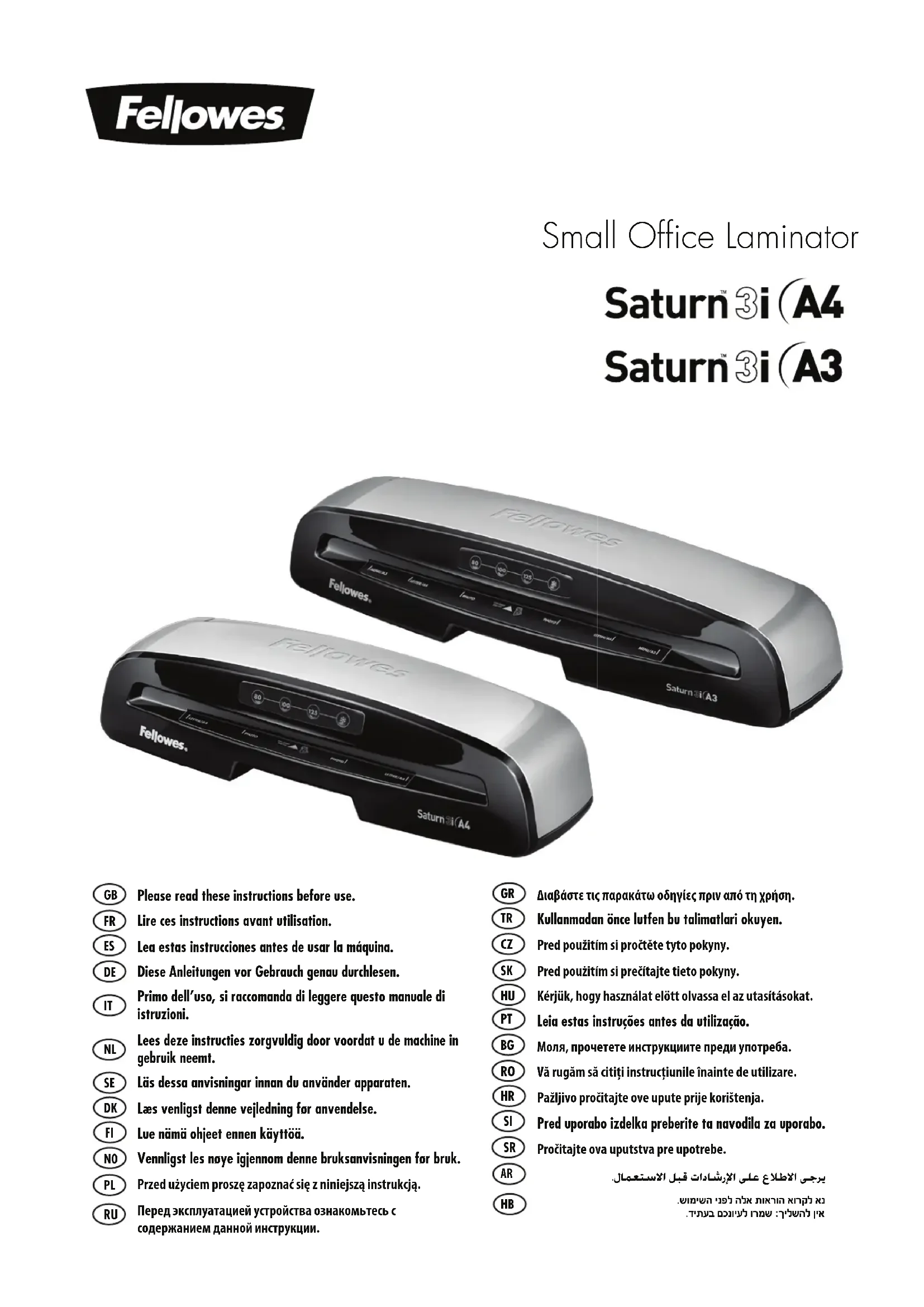

MODE D'EMPLOI Saturn 3i A4 FELLOWES

A Interrupteur Marche/Arrêt B Capteur d’alimentation de la plastifieuse C Boutons de sélection de pochette ( ,80,100, 125 microns) D Levier de déblocage E Fente d’introduction de pochette / document F Plateau de support d’entrée G Sortie de pochette / document Capteur d’alimentation de la plastifieuse Lorsque la machine sent qu’une poche n’a pas été bien remplie et qu’elle n’est pas entièrement passée à travers la machine dans le temps normal imparti à l’opération, le voyant LED du capteur d’entrée de laminage clignote. Utilisez le levier de dégagement situé à l’arrière de la machine pour retirer le laminé. Un bip sonore retentira si une poche a été laissée sur le plateau de sortie afin de rappeler à l’utilisateur de retirer la poche. Arrêt automatique Si l’appareil reste inactif pendant 30minutes, la fonction Arrêt Automatique mettra l’appareil en mode veille. Pour allumer l’appareil, appuyez sur n’importe quel bouton ou enfoncez l’interrupteur d’alimentation. Fonction ‘Déblocage’ Pour enlever ou repositionner une pochette pendant la plastification, actionner le levier de déblocage qui se trouve à l’arrière de la machine. La pochette peut uniquement être extraite de la fente d’introduction lorsque ce levier est actionné. t Pour les meilleurs résultats, utiliser des pochettes de la marque Fellowes ® : Enhance 80, Impress 100. t Pour les pochettes auto-adhésives (pochettes froides) n’utiliser que le réglage froid. t Cette machine n’a pas besoin d’un transporteur pour plastifier. Son mécanisme est un mécanisme sans transporteur. t Toujours placer le document à plastifier dans une pochette de la taille appropriée. t Toujours effectuer un test avec un document de taille et d’épaisseur similaires avant de plastifier le document proprement dit. t Préparer la pochette et le document à plastifier. Placer le document dans la pochette, il doit être bien centré et toucher le bord déjà soudé. Vérifier que la pochette n’est pas trop grande pour le document. t Le cas échéant, recouper les bords une fois le document plastifié et refroidi. t Lors de la plastification avec différentes épaisseurs de pochette (réglages de températures), il est conseillé de commencer par les pochettes les plus minces.

FONCTIONS ET CONSEILS

Performance Levier de déblocage Oui Format A3 / A4 Plastification à froid Oui Largeur de l’entrée A3 = 318mm A4 = 240mm Fiche technique Epaisseur de pochette (mini) 75 microns Tension / Fréquence /Courant (A) A3 = 220-240V CA, 50/60Hz, 3,4A A4 = 220-240V CA, 50/60Hz, 3,4A Epaisseur de pochette (maxi) 125 microns Puissance en watts A3 = 750 Watts A4 = 750 Watts Temps de chauffe (estimation) 1 minute Dimensions (HxLxP) A3 = 105mm x 532mm x 146mm A4 = 105mm x 436mm x 139,2mm Temps de refroidissement 60 à 90 minutes Poids net A3 = 2,3 kg A4 = 1,8 kg Vitesse de plastifiation (+/- 5 %) environ 30cm/min (vitesse fixe) Epaisseur de document maximale (capacité de plastification) 0,02” / 0,5mm Nombre de rouleaux 2 Indication plastifieuse prête à fonctionner Voyant et bip FRANÇAIS FR7 Laissez nos experts vous aider avec une solution. Service clientèle... www.fellowes.com Appelez toujours Fellowes avant de contacter le lieu d’achat de la machine, voir la dernière page de couverture pour les coordonnées BESOIN D’AIDE ? Appuyez sur le boutonmarche (situé à l’arrière de la machine). Le système de vérification fera clignoter les boutons du panneau de commande une fois afin d’indiquer le bon fonctionnement de l’appareil. Par défaut, l’appareil est réglé pour une plastification à chaud à 76microns. Pour la plastification à 101microns, à 127microns et à froid, appuyez sur les boutons de sélection de pochettes appropriés. Lorsque l’appareil est prêt, un bip est émis et le bouton de réglage de la température cesse de clignoter et reste allumé. Placez le document dans la pochette ouverte. Assurez-vous que le document est centré contre le bord scellé. Utilisez une pochette de taille adaptée au document. Assurez-vous que la pochette pénètre dans l’appareil par le bord scellé. Maintenez la pochette droite et centrée dans la fente, et non inclinée. Servez-vous des repères d’entrée pour vous guider. À sa sortie, la pochette plastifiée peut être chaude et souple. Afin d’assurer une meilleure qualité et de prévenir tout bourrage, retirez immédiatement la pochette. Placez la pochette sur une surface plane pour la laisser refroidir. Faites preuve de prudence lorsque vous manipulez une pochette chaude. Veillez à toujours retirer la pochette plastifiée avant de procéder à la plastification suivante. Pour libérer une pochette durant la plastification, activez le levier de déblocage situé à l’arrière de l’appareil. Retirez délicatement la pochette de l’appareil.

Veiller à ce que la machine repose sur une surface stable. Vérifier que l’espace derrière la machine est suffisant (50 cm min.) pour que les documents passent sans difficulté dans la machine. Brancher la machine à une prise secteur facile d’accès.

POUR PLASTIFIER Eteindre la machine en la débranchant de la prise secteur. Laisser la machine refroidir. L’extérieur de la machine peut être nettoyé au chiffon humide. Ne pas utiliser de solvants ou de produits inflammables pour nettoyer la machine. Des feuilles de nettoyage peuvent être utilisées. Alors que la machine est chaude, passer les feuilles dans la machine pour éliminer les résidus déposés sur les rouleaux. Pour une performance optimale, il est conseillé de passer régulièrement des feuilles de nettoyage dans la machine. (Codes de commande des feuilles de nettoyage : Nos. 5320601) Problème Cause possible Solution Les voyants de commande ne s’allument pas La machine n’a pas été mise en marche Mettre la machine en marche à l’arrière, à côté de la prise d’alimentation, et au niveau de la prise secteur si celle-ci est dotée d’un interrupteur Le voyant du capteur d’alimentation de la plastifieuse clignote Le document à plastifier a été mal introduit Maintenez appuyé le levier de déblocage, puis retirez le document à la main Tous les voyants clignotent faiblement La plastifieuse s’est mise en mode Arrêtautomatique Appuyez sur n’importe quel bouton ou enfoncez l’interrupteur d’alimentation pour redémarrer l’appareil La pochette n’est pas complètement soudée Le document est peut-être trop épais pour pouvoir être plastifié Vérifier que l’épaisseur a été correctement sélectionnée et réintroduire le document Le réglage de température est peut-être incorrect Vérifier que l’épaisseur de la pochette a été sélectionnée correctement et la réintroduire Il y a des bulles ou des ondulations sur la pochette Le réglage de température est peut-être incorrect Vérifier que l’épaisseur de la pochette est sélectionnée correctement et la réintroduire La pochette a disparu dans la machine La pochette est bloquée Utiliser le levier de déblocage et extraire la pochette manuellement Bourrage La pochette a été insérée avec le côté ouvert en premier La pochette était mal centrée au moment de l’introduction La pochette n’était pas droite au moment de l’introduction Une pochette vide a été utilisée La pochette est endommagée après la plastification Les rouleaux sont endommagés ou il y a de la colle sur les rouleaux Utiliser des feuilles de nettoyage pour tester et nettoyer les rouleaux DEPANNAGE
