RTG 64 FB INRTG 64 FB IN - Cuisinière ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière gaz encastrable
Marque	Rosieres
Modèle	RTG 64 FB IN
Dimensions (L x P)	595 x 510 mm
Nombre de brûleurs	4 gaz : 1 auxiliaire, 1 semi-rapide, 1 rapide, 1 ultra-rapide (selon configuration)
Puissance totale gaz	9,25 kW (G20) / 673 g/h (G30)
Alimentation électrique	220-240 V ~ 50/60 Hz - 15 W
Sécurité	Thermocouple (arrêt automatique en cas d'extinction de flamme), allumage électronique intégré
Gaz compatibles	Gaz naturel (G20) et butane/propane (G30) – injecteurs fournis pour conversion
Pression d'alimentation	20 mbar (G20) / 28-30 mbar (G30)
Classe d'installation	3 (encastrable)
Diamètre des brûleurs	Auxiliaire 12-18 cm, Semi-rapide 18-24 cm, Rapide 24-26 cm, Ultra-rapide 24-28 cm
Matériau de la table	Verre (estimation d'après l'apparence du modèle)
Entretien et nettoyage	Nettoyage à l'eau savonneuse après refroidissement ; éviter produits abrasifs ; brûleurs démontables
Pièces détachées	Injecteurs, grilles, chapeaux et corps de brûleurs disponibles en service après-vente
Réparabilité	Faisceau d'alimentation remplaçable par un technicien ; robinets de gaz lubrifiables
Informations générales	Conforme aux directives européennes (2009/142/EC, DEEE) ; utilisation domestique uniquement

FOIRE AUX QUESTIONS - RTG 64 FB INRTG 64 FB IN ROSIERES

Comment allumer un brûleur de ma cuisinière Rosieres RTG 64 FB IN ?

Appuyez et tournez la manette de commande sur le symbole d'allumage. Un allumage électronique intégré produira des étincelles. Maintenez la manette enfoncée pendant 5 à 6 secondes après l'allumage (sécurité thermocouple). Si le brûleur ne s'enflamme pas dans les 5 secondes, fermez et réessayez.

Que faire si une flamme de brûleur s'éteint accidentellement ?

Tournez immédiatement le bouton sur la position fermée (0) et attendez au moins 1 minute avant de rallumer. Le thermocouple coupe automatiquement l'arrivée de gaz pour éviter les fuites.

Comment régler la flamme au minimum sur un brûleur ?

Après allumage, tournez le bouton au réglage minimum, retirez la manette, puis ajustez la vis de réglage (visible sous la manette) avec un tournevis fin. Tournez dans le sens horaire pour réduire la flamme, antihoraire pour l'augmenter. La flamme idéale fait environ 3 à 4 mm de hauteur.

Puis-je adapter ma cuisinière pour utiliser du gaz butane/propane ?

Oui, la cuisinière est livrée avec des injecteurs adaptés. Consultez le tableau des caractéristiques pour choisir les bons injecteurs. Remplacez les injecteurs (clé de 7 mm) et ajustez le réglage de flamme au minimum pour le gaz G30. Remplacez également l'étiquette signalétique.

Comment nettoyer les brûleurs et les grilles ?

Attendez que l'appareil ait refroidi. Retirez les grilles, chapeaux et corps de brûleurs. Nettoyez-les avec de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable, utilisez un nettoyant adapté. Séchez soigneusement avant de remonter.

Quelle est la distance minimum entre la cuisinière et une hotte ou un meuble ?

La distance entre la table de cuisson et tout appareil ou meuble situé au-dessus (hotte, etc.) doit être d'au moins 70 cm. Entre la table et les meubles latéraux : au moins 15 cm. Entre la table et le mur du fond : au moins 5,5 cm.

L'installation électrique doit-elle être mise à la terre ?

Oui, impérativement. Vérifiez la continuité de la terre avant le branchement. Le fil de terre (vert/jaune) doit être plus long que les fils de phase et neutre (au moins 10 mm). Utilisez un disjoncteur conforme.

Que faire en cas d'odeur de gaz ?

Ne cherchez pas la fuite avec une flamme. Coupez immédiatement l'alimentation en gaz (vanne ou bouteille). N'actionnez aucun interrupteur électrique. Ouvrez les fenêtres pour aérer et appelez un professionnel qualifié.

Quelle est la consommation électrique de l'allumage ?

L'allumage électronique consomme environ 15 W. Il fonctionne sous 220-240 V ~ 50/60 Hz. L'appareil ne doit pas être utilisé avec une minuterie externe ou une télécommande.

Où puis-je trouver des pièces de rechange pour ma cuisinière Rosieres ?

Les pièces de rechange (grilles, injecteurs, chapeaux de brûleurs, cordon d'alimentation) sont disponibles auprès du service après-vente Rosieres ou de stations agréées. Contactez votre revendeur ou le site officiel.

MODE D'EMPLOI RTG 64 FB INRTG 64 FB IN ROSIERES

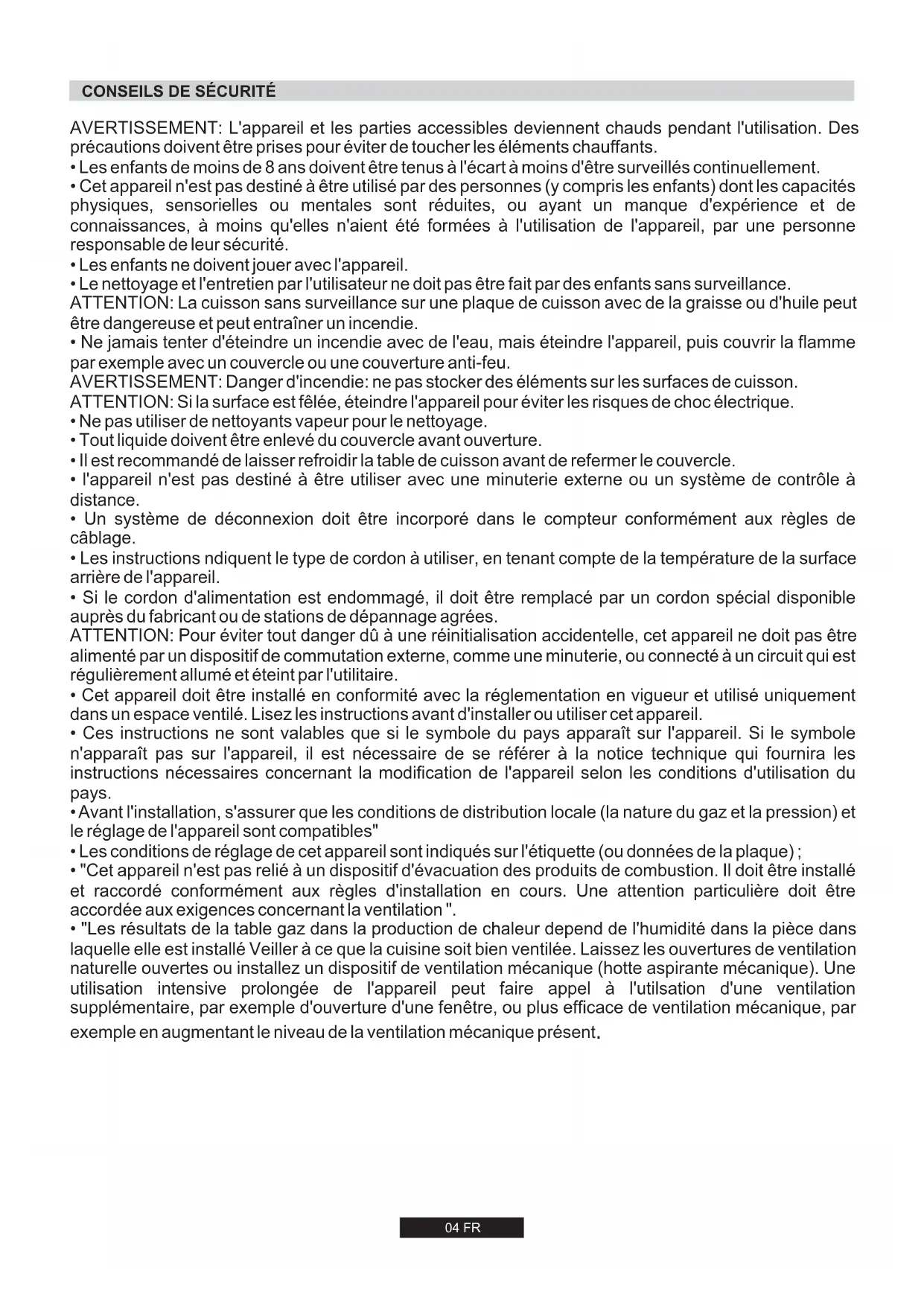

Conseils De Sécurité 04

1. Installation 05
   1.1 Encastrement 05
   1.2. Characteristiques Requises 05

Raccordement Electrique2.1. .05

Raccordement Gaz2.2.. .05

Adapter La Table A Differents Types De Gaz2.3....06

Reguler La Flamme Au Minimum2.4 06

1. Utilisation De La Table 11
   3.1. Using The Gas Burner .06
   4.Maintenance Et Entretien .06
2. Assistance Technique 06
3. Protection De L'environnement 07

CONTENT

GB-IE

AVERTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuèlement.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité.
• Les enfants ne doivent jouer avec l'appareil.
  Le nettoyage et l'entretien par l'utilisateur ne doit pas etre fait par des enfants sans surveillance.
  ATTENTION: La cisson sans surveillance sur une plaque de cisson avec de la graisse ou d'huile peut etre dangereuse et peut entrainer un incendie.
• Ne jamais tenter d'eteindre un incendie avec de l'eau, mais eteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.
  AVERTISSEMENT: Danger d'incendie: ne pas stocker des éléments sur les surfaces de cuisson.
  ATTENTION: Si la surface est fêlée, éteindre l'appareil pour éviter les risques de chocolélectrique.
• Ne pas utiliser de nettoyants vapeur pour le nettoyage.
• Tout liquide doit être enlevé du couvercle avant ouverture.
• Il est recommandé de laisser refroidir la table de cuisson avant de refermer le couvercle.
• l'appareil n'est pas destiné à être utilisé avec une minuteurie externe ou un système de contrôle à distance.
• Un système de déconnexion doit être incorpore dans le compteur conformément aux règes de câblage.
• Les instructions ndiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrêté de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplace par un cordon spécial disponible auprès du fabricant ou de stations de dépannage/agées.
  ATTENTION: Pour éviter tout danger du à une réinitialisation accidentelle, cet apparéil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et étèint par l'utilitaire.
• Cet apparéil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet apparéil.
• Ces instructions ne sont valables que si le symbole du pays apparait sur l'appareil. Si le symbole n'apparait pas sur l'appareil, il est nécessaire de se référer à la notice technique qui fournira les instructions nécessaires concernant la modification de l'appareil selon les conditions d'utilisation du pays.
• Avant l'installation, s'assurer que les conditions de distribution locale (la nature du gaz et la pression) et le réglage de l'appareil sont compatibles"
• Les conditions de réglage de cet apparéil sont indiqués sur l'étiquette (ou données de la plaque);
• "Cet apparéil n'est pas relié à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en cours. Une attention particulière doit être accordée aux exigences concernant la ventilation".
• "Les résultats de la table gaz dans la production de chaleur depend de l'humidité dans la piece dans laquelle elle est installé Veiller à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive prolongée de l'appareil peut faire appel à l'utilisation d'une ventilation supplémentaire, par exemple d'ouverture d'une fenêtre, ou plus efficace de ventilation mécanique, par exemple en augmentant le niveau de la ventilation mécanique present.

1. INSTALLATION

La mise en place fonctionnelle des apparciels menagers dans leur environnement est une operation dediclate qui, si elle n'est pas correctement effectuee, peut avoir de graves consuences sur la sccurity des consommateurs. Dans ces conditions, il est impetatif de confier cette tache a un professionnel qu la realization conformement aux normes techniques en vigueur. Si malgre cette recommandation, le consommateur realisait lui-mente I'installation, le constructeur declinerait toute responsabilité en cas de defaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.

1.1. ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pouraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée (jusqu'à 100^ ) et d'une épaissier comprise entre 25 et 45 cm.

Les dimensions d'encastrement sont indiquées sur le schéma 2. Si la table est installée entre deux meubles de cuisine, la distance entre la table et les meubles doit être au moins de 15cm (voir schéma 4); tandis que la distance entre la table et le mur du fond doit être au moins de 5,5cm . La distance entre la table et tout autre appeareil ou meuble situé au dessus (par exemple une hotte) doit être au moins de 70cm (voir schéma 4).

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximé d'une zone normalement accessible lors de manipulations et/ou de rangelings, placer une cloison (bois ou similaire) pour éviter tous risques de brûture ou de détérioration (schéma 3).

Attention: Lors de la mise en place, un soit particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support (schéma 1).

Lors de la mise en place du joint sur la partie arrête, veiller à ne pas obstruer les passages d'air nécessaires à la combustion.

Le caisson de la table est équipé en dessous de 4 emplacements prévus pour receivevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble.

Si une table de 60 cm de large est installée au-dessus d'un four qui n'est pas équipé de ventilation tangentielle, il est recommandé de creer des ouvertures dans le caisson de cuisine pour faire ainsi circuler air.

Laaille de ces ouvertures doit être au moins de et placees 300~cm^2 comme indiqué sur le schéma 5.

Si c'est une table de 75cm de large qui est installée au-dessus du four, ce dernier doit être équipé d'une ventilation tangentielle.

1.2.CARACTERISTIQUES REQUIRES

Cet apparéil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet apparéil.

Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en étés équipés.

S'il n'est pas possible d'installer une hotte, une VMC devrait etre installee sur un mur donnant sur I'exterieur ou sur une fenetre.

La VMC devrait être en mesure d'apporter un changement complet de l'air de la cuisine 3 à 5 fois par heures. L'instantiateur doit installer la VMC conformément aux règles en vigueur dans le pays d'installation.

2.1. RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cite en reférence doit être conforme à la norme en viqueur dans le pays d'installation".

Le constructeur décline toute responsabilité en cas de non respect de cette disposition.

Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurer que l'alimentation et le voltage convennent.

Avant le branchement, vérifier le système de mise à la terre.

Attention : vérifier la continuité de la terre de l'installation avant de procédéur a raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

Si une prise n'est pas déjà fournie, installer une prise appropriée pour la charge indiquée sur la plaque signalétique.

La prise devrait toujours être accessible.

Le fil de terre est de couleur jaune / vert.

Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité, un disjoncteur doit être installé.

Si le cordon d'alimentation est endommagé, il doit être replacé par un technicien qualifié afin d'éviter tout risque potentiel.

Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus long que les fils de phase et neutre.

La section du cable utilisé doit être de la bonne taille par rapport à la puissance absorbée de la table de cuisson.

Veuillez vérifier la plaque signalétique pour les détails de puissance et veiller à ce que le cordon d'alimentation électrique soit de type 3x0.75 mm² l'H05 V2V2-F.

Alimentation	PHASE	L	Fil Marron	Câble lectriqueé
	TERRE		Fil Vert/jaune
	NEUTRE	N	Fil Bleu	d'alim

Un système de déconnexion doit être incorpore dans le compteur conformément aux règles de cablage.

2.2. RACCORDEMENT GAZ

L'appareil doit être installé et raccordé conformément aux règes En vigueur dans le pays d'installa-tion. Une attention particulière sera accordée aux dispositions applicables en matière De ventilation.

Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée.

La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz cylindre doit être effectue qu'aupres avoir vérifié qu'il est réglement pour le type de gaz avec lequel il sera distribué. S'il n'est pas correctement réglemente, voir les instructions dans les paragraphs suivants pour modifier les paramétres du gaz.

Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de pression conformes aux normes en vigueur.

Utilissez uniquement des tuyaux, des rondelles et des rondelles d'étanchéité conformes aux normes en vigueur.

Pour certains modèles un lien conique est fourni pour installation l'appareil, dans les pays où ce type de lien est obligatoire ; sur le schéma 8, il est indiqué comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindre du lien doit être connecté à la table.

Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximum couverte par le tuyau ne dépasse pas 2 mètres.

Le tube flexible doit être installé de manière à ne pas entraîr en contact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dans un espace pouvant être encombré.

Pour éviter tout dommage potentiel à la table de cuisson, veillez effectuer l'installation suivant les indications du schéma 6.

1) Comme illustré dans le schéma, assembler les pieces en série :

A: 12 Adaptateur Cylindrique male

B: 1 / 2 Obturation

C: 12 Adaptateur gaz Femelle conique-cylindrique ou cylindrique-cylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à l'aide tuyau rigide ou en acier flexi-ble.

IMPORTANT: effectuer une dernière vérification pour détecter les fuites sur les raccords de tuyauterie en utilisant une solution savonnexe. Ne jamais utiliser une flamme. Aussi, assurez vous que le tuyau flexible ne peut pas entraer en contact avec une partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il ne se trouve pas à un endroit où il pourrait être endommagé.

Attention: Si vous sentez des émanations de gaz en provenance de l'appareil, coupez immédiatement l'alimentation en gaz et appelez directement une personne qualifiée. Ne cherchez pas une fuite à l'aide d'une flamme.

2.3.ADAPTER LA TABLE A DIFFERENTS TYPES DE GAZ

Pour adapter la table de cuisson à différents types de gaz, veuillez executer les instructions suivantes:
- Enlever les grilles, chapeaux et corps de brûleurs
- Insérez une clé à pipe (7 mm) dans le support du brûleur (scheme 7)
- Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)
- Visser le/les injecteurs à fond
- Régler la bague d'air
- Replacer les corps de brûleurs, le chapeau de brûleur et les grilles.

2.4. REGULER LA FLAMME AU MINIMUM

Après l'allumage du brûleur, tourner le bouton de commande au réglage minimum, puis enlever la manette de commande (ce qui peut facilement être enlevé par appliquer une légère pression).

En utilisant un petit «Terminal » type tournevis, la vis de réglage peut être ajustée (cf Schéma 9). En tournant la vis dans le sens des aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en tournant dans le sens inverse, cela l'augmente. Utilise ce réglage pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis replacer la manette de commande.

Lorsque l'approvisionnement en gaz disponible est du butane/propane (gaz de bouteilles), la vis pour regler la flamme au ralenti doit être tournée dans le sens des aiguilles d'une montre, jusqu'à la butée.

Lorsque vous avez effectue la régulation du gaz, remplacer l'ancienne plaque signalétique de votre apparéil avec celle adaptée au type de gaz installé (fournie avec plaque de cuisson).

3. UTILISATION DE LA TABLE

Cet apparéil ne doit être utilisé que pour des fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découulant d'une'utilisation abusive.

Pour allumer les brûleurs, placez une flamme (allume-feu, allumette, briquet etc...) pres du brûleur, appuyez et tournez la manette de commande.

Si les brûleurs n'ont pas été utilisés depuis quelques jours, attendre quelques secondes avant d'allumer le brûleur, ce qui permettra l'air évientuèlement présent dans les tuyaux de s'échapper.

Pour les appareils équipés d'allumage électronique, effectuer les opérations suivantes:

• Pousser et tourner la manette de commande sur le symbole d'allumage.

• Allumer le brûleur en appuyant sur le bouton d'allumage

Pour les tables de cuisson équipées d'allumage électronique intégré, il suffit de pouvoir et tourner le bouton sur le symbole d'allumage.

Le système d'allumage continuera à produit des étincelles aussi longtemps que le robinet de gaz est actionné.

Si le brûleur ne s'enflamme pas dans les 5 secondes, tournez le bouton vers la position 0 et répéter l'opération.

Pour les modèle équipés d'un robinet de sécurité par thermocouple (qui coupe l'écoulement du gaz si la flamme est accidentellement eteint), les brûleurs sont allumés et désrit ci-dessus, mais il faut prendre soin de garder la manette de commandes enforcée pendant 5 ou 6 secondes après que la flamme est allumée.

ATTENTION : Avant d'allumer la table gaz, veillez à ce que les brûleurs et les chapeaux de brûleur soient correctement placés dans leur position.

CONSEIL

Pour de plusieurs résultats, la taille de casseroles à fond plat doit correspondre à la taille des brûleurs comme suit:

Table A

Type de brûleurs	Ø (cm)	Puisance totale (kW)	G20/20 mbar Casserole (Gaz de naturel : Méthane)	G30/28-30 mbar (Butane/Propane)
A Brûleur auxiliaire	12 - 18	1,00	95 l/h	73 g/h
SR Brûleur semi-rapide	18 - 24	1,75	167 l/h	127 g/h
R Brûleur rapide	24 - 26	2,50	238 l/h	182 g/h
UR Brûleur ultra rapide	24 - 28	3,50	333 l/h	255 g/h
QC Brûleur quadruple couronne	24 - 28	4,00	381 l/h	291 g/h
DC 4.2 kW MONO	24 - 28	4,2	399 l/h	307 g/h
DC 4.2 kW DUAL	24 - 28	4,2	399 l/h	307 g/h
DC 5 kW DUAL	24 - 28	5	475 l/h	365 g/h

Pour les petites casseroles/poëles, le brûleur à gaz doit être réglé de telle manière que la flamme ne chevauche pas le fond de la casserole. Les recipients à fond concave ou convexe ne doivent pas été utilisés.

ATTENTION: Si un brûleur est accidentellement étant, tournez le bouton vers la position fermée et ne pas tenter de relancer pendant au moins 1 minute.

Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de les lubrifier.

Cette opération doit être effectuee que par un technicien agree.

4. MAINTENANCE ET ENTRETIEN

Avant de nettoyer la table de cuisson, assurez-vous que cet apparéil est refroidi. Retirez la fiche de la prise ou (s'il est connecté directement), éteindre l'alimentation d'électricité.

Le nettoyage et l'entretien par l'utilisateur ne doit pas etre fait par des enfants sans surveillance.

Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents de blanchiment ou d'acides. Éviter les substances acides ou alcalines (citron, jus, vinaigre etc...) sur l'émail ou l'accier.

Lors du nettoyage de l'email, vernis ou des sections chromées, utilisez de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour restaurer leur éclat d'origine, utilisez un nettoyant menager pour acier inoxydable. Àpres nettoyage, séchez les brûleurs et les replacer.

Il est important que les brûleurs soient remplacés correctement à leur position.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à fencer à l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne compromèt pas la fonctionnalité de la table de cuisson.

Si besoin, des pieces de rechange sont disponibles dans notre centre de service après-vente.

5. ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique, vérifier les points suivants:

La prise est bien insérée;

L'approvisionnement en gaz n'est pas défectueux.

Si la panne ne peut être identifiée:

Éteignez l'appareil (ne pas l'utiliser) et appeler le Service d'Assistance Technique.

6. PROTECTION DE L'ENVIRONNEMENT

Le present

appareil est marqu conformément à la directive, 2012/19/UE relative aux déchets d'équipements, électriques et Electroniques

(DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à des traitements spécifique, en vue d'extraire et d'éliminer de façon appropriée

toutes les substances polluantes, puis de recupérer et recycler tous les matériaux.

Chacun peut jour un role important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règes élémentaires:

• Les DEEE ne doivent pas etre traites comme des dechets menagers.
• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux.
• Lorsque vous achetez un nouvel appariel, vous devez returner l'ancien au vendeur qui le recupere gratuitement, au cas par cas, a condition que I'équipment soit de type équivalent et possède les mêmes fonctions que celui fourni.

Déclaration de conformité: cet équipement, dans les parties destinées à entraire en contact avec les alimentés, est conforme aux normes fixées par les directives CEE 89/109.

L'appareil est conforme aux directives européennes remplacée par 2009/142/EC ses modifications ultérieures.

En utilisant le symbole sur ce produit, nous déclarons sur notre propre responsabilité que ce produit est conforme à toutes les normes Européennes relatives à la sécurité, la santé et à l'environnement.

Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenu dans cette notice. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des apparroiels.

Table 1

TABLES DE CUISSON
Foyers	1	1	2	3	2	1	2	3
	4 gazQC/R/SR/AUX	4 gazR/2SR/AUX	5 gazQC/2R/SR/AUX	4 gazQC/R/SR/AUX	5 gazUR/2R/SR/AUX	4 gazDC/R/SR/AUX	5 gazDC/2R/SR/AUX	4 gazDC/R/SR/AUX
Modèle	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X	S67/HBGPL2X
Sécurité gaz par thermocouple	YES	YES	YES	YES	YES	YES	YES	YES
Brûleur auxiliaire (AØ 50 mm)	1	1	1	1	1	1	1	1
Brûleur quadruple couronne (QC Ø 135 mm)	1	-	1	1	-	-	-	-
Brûleur ultra rapide (UR Ø 110 mm)	-	-	-	-	1	-	-	-
Brûleur semi-rapide (SR Ø 75 mm)	1	2	1	1	1	1	1	1
Brûleur rapide (R Ø 100 mm)	1	1	2	1	1	1	2	1
DC MONO 4,2 kW (DCM Ø 140mm)	-	-	-	-	-	1	-	-
DC DUAL 4,2 kW (DCM Ø 140mm)	-	-	-	-	-	-	-	1
DC DUAL 5 kW (DCM Ø 140mm)	-	-	-	-	-	-	1	-
Type de gaz installé / Puisance :
Puisance totale	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW	9.45 kW	12.75 kW	9.45 kW
G 20/20 mbar (Gaz de naturel : Méthane)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h	399 L/h	475 L/h	399 L/h
G 30/28-30 mbar (Butane/Propane)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h	307 g/h 365 g/h	307 g/h	307 g/h
Classe d'installation	3	3	3	3	3	3	3	3
Voltage / Frequency V / Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	220-240 V 50-60 Hz	200-240 V 50-60 Hz
Puisance électrique	15 W	15 W	15 W	15 W	15 W	15 W	15 W	15 W
Allumage électronique intégré	YES	YES	YES	YES	YES	YES	YES	YES
Dimensions appeareil (LxP) mm	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510	595 x 510	754 x 510	754 x 510

SAFETY INSTURCUIONS

Le constructeur decline toute responsabilité concernant d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenu dans cette notice. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

GB-IE
