557 - Ordinateur portable ECS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Modèle	ECS 557
Type d'appareil	Ordinateur portable
Processeur	Non spécifié
Mémoire RAM	Non spécifié
Stockage	Non spécifié
Taille de l'écran	Non spécifié
Système d'exploitation	Non spécifié
Utilisation	Idéal pour les tâches bureautiques et la navigation internet
Maintenance	Nettoyage régulier et mise à jour du système recommandés
Sécurité	Utiliser un antivirus et des mises à jour de sécurité régulières
Informations générales	Vérifier la compatibilité des logiciels avant l'achat

FOIRE AUX QUESTIONS - 557 ECS

Comment réinitialiser mon ECS 557 aux paramètres d'usine ?

Pour réinitialiser votre ECS 557, allez dans les paramètres, puis dans 'Système' et sélectionnez 'Réinitialisation'. Suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Mon ordinateur portable ne s'allume pas, que faire ?

Vérifiez que l'ordinateur est chargé. Branchez-le sur une prise secteur et attendez quelques minutes. Si l'écran reste noir, maintenez le bouton d'alimentation enfoncé pendant 10 secondes puis essayez de le rallumer.

Comment augmenter la mémoire RAM de mon ECS 557 ?

Pour augmenter la mémoire RAM, ouvrez le panneau arrière de l'ordinateur portable et localisez les emplacements de RAM. Insérez la nouvelle barrette de RAM dans l'emplacement libre ou remplacez l'ancienne. Assurez-vous que l'ordinateur est éteint et débranché avant de procéder.

Pourquoi mon ECS 557 surchauffe-t-il ?

La surchauffe peut être due à un nettoyage insuffisant des ventilateurs ou à une utilisation intensive. Assurez-vous que les aérations ne sont pas obstruées et nettoyez régulièrement les ventilateurs. Si le problème persiste, envisagez de demander une assistance technique.

Comment connecter mon ECS 557 à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau, entrez le mot de passe et cliquez sur 'Se connecter'.

Que faire si l'écran de mon ECS 557 est noir ?

Essayez de connecter un moniteur externe pour vérifier si le problème vient de l'écran. Si le moniteur externe fonctionne, il se peut que l'écran de votre portable soit défectueux.

Comment mettre à jour le système d'exploitation de mon ECS 557 ?

Allez dans les paramètres, puis dans 'Mise à jour et sécurité'. Cliquez sur 'Vérifier les mises à jour' et suivez les instructions pour installer les mises à jour disponibles.

Les ports USB de mon ECS 557 ne fonctionnent pas, que faire ?

Vérifiez si les pilotes USB sont à jour dans le gestionnaire de périphériques. Si nécessaire, désinstallez les pilotes et redémarrez votre ordinateur pour les réinstaller automatiquement.

Comment restaurer un fichier supprimé sur mon ECS 557 ?

Vérifiez la corbeille pour voir si le fichier y est. Si oui, faites un clic droit sur le fichier et sélectionnez 'Restaurer'. Si le fichier n'est pas dans la corbeille, envisagez d'utiliser un logiciel de récupération de données.

MODE D'EMPLOI 557 ECS

Réglementation FCC sur les interférences radio

REMARQUE

Ce matériel a été testé et déclaré conforme avec les limites d'un appareil numérique de classe B, conformément à la partie 15 du règlement FCC. Ces limites sont destinées à apporter une protection raisonnable contre les interférences nuisibles dans une installation résidente. Ce matériel génère, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut perturber les transmissions radio. Néanmoins, il n'est pas garanti que des interférences ne puissent se produire pour une installation spécifique. Si ce matériel devait provoquer des interférences inacceptables lors de la réception radio ou télévision, ce qui peut-être confirmé en éteignant puis en remettant l'équipement sous tension, l'utilisateur est invité à essayer de remédier au problème en prenant les mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre le matériel et le récepteur.
Brancher le matériel sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
Consulter le revendeur ou demander l'assistance d'un technicien radio/TV.

Avis :

Tout changement ou toute modification non expressément approuvés par le fabricant peut annuler le droit de l'utilisateur d'utiliser ce matériel. Des câbles blindés doivent être utilisés pour connecter les unités et un cordon d'alimentation secteur non blindé pour l'alimentation secteur, afin d'être en conformité avec les limites d'émission.

Ce matériel doit être utilisé avec une alimentation électrique :

I/P: 100-240 Vac, 50-60Hz, 1.5A

O/P: 19Vdc, 3.16A

Ce matériel ne possède pas d'alimentation interne.

Avis DOC canadien relatif au matériel informatique de classe B

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Table des matières

Chapitre 1: Avant de dé marrer ....1

Utilisation de ce manuel....1

Précautions à observer lors de l'utilisation de votre ordinateur....7

Chapitre 2: Introduction....9

A propos de votre ordinateur portable ....9

Premiers pas avec votre ordinateur....9

Chapitre 3: Mise en route....19

Connexion de l'alimentation 19

Mise en marche de votre ordinateur portable....20

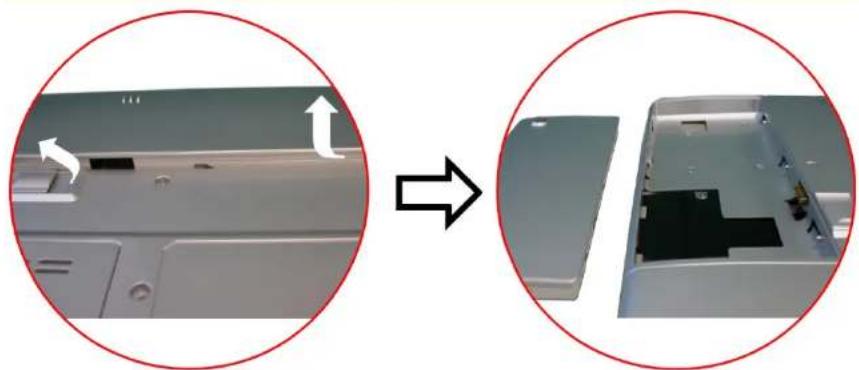

Utilisation avec la batterie 21

Chapitre 4: Utilisation de l'ordinateur portable....25

Réglages de l'écran d'affichage LCD 25

Présentation du clavier....26

Le TouchPad....28

Connexion d'un dispositif externe de pointage 29

Le lecteur de CD-ROM/DVD-ROM/Combo....30

Retrait du lecteur de CD-ROM/DVD-ROM/Combo 31

Modes d'économie d'énergie....31

Chapitre 5: Fonctions principales....37

Audio 37

Connexion d'unités périphériques....39

Chapitre 6: Connexion à l'Internet ....41

Connexion par modem....41

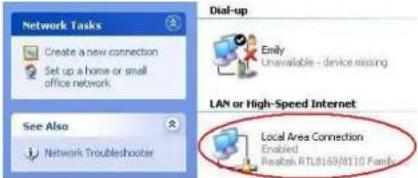

Connexion réseau filaire 41

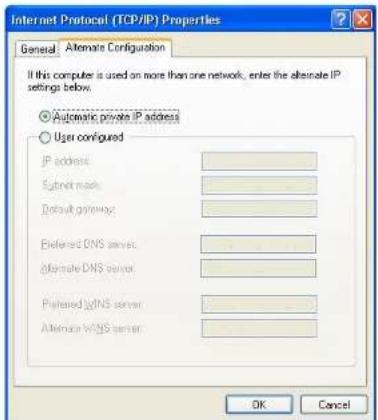

Connexion avec DHCP et adresse IP statique....44

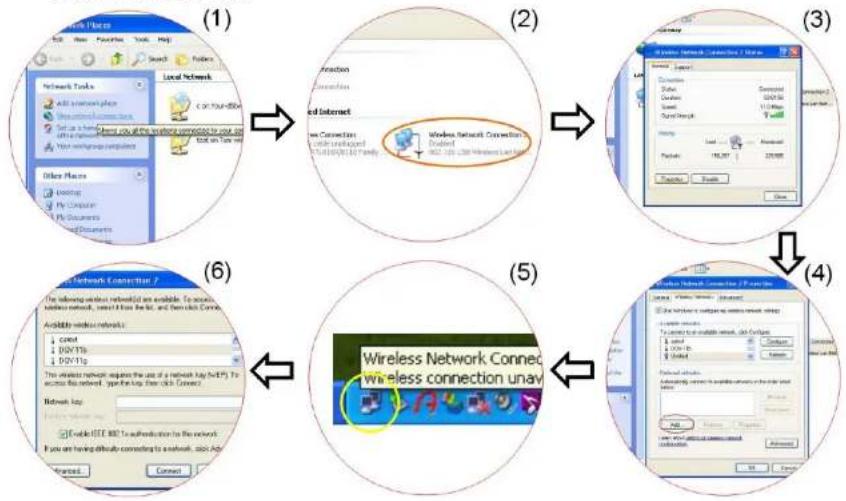

Connexion réseau sans fil 45

Chapitre 7: Configuration du BIOS....47

Introduction......47

Navigation dans le menu de configuration du BIOS....47

Accès au programme de configuration du BIOS 47

La barre de menus....48

La barre de légendes 48

Lancement des sous-menus....49

Aide générale....50

Le menu principal "Main" 50

Le menu avancé "Advanced" 52

Le menu démarrage "Boot" 53

Le menu sécurité "Security" 54

Le menu quitter "Exit" 55

Chapitre 8: Les disques d'utilitaires ....57

Installation automatique avec "AutoRun" 57

Utilitaires VGA....59

Chapitre 9: Dépannage....65

Identification d'un problème 65

Vérification des câbles et des connexions....66

L'autotest de démarrage (POST)....67

Problèmes matériels généraux 68

Pour contacter votre distributeur....70

Chapitre 10: Amélioration de votre système....71

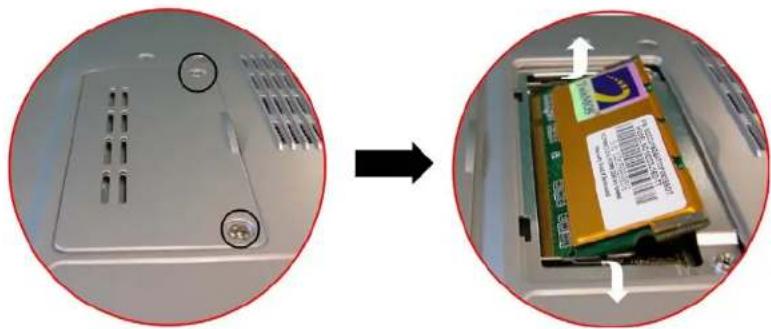

Augmenter la mémoire 71

Le module de disque dur facile à remplacer ....72

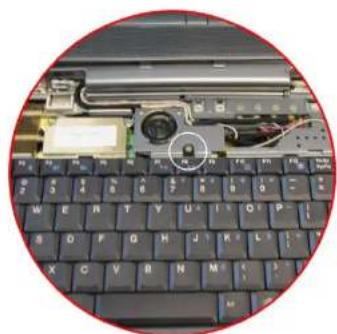

Remplacement de l'unité centrale de votre système....74

Chapitre 11: Caractéristiques....77

Caractéristiques Détaillées de l'Ordinateur Portable 77

Informations système

Cet ordinateur portable a été conçu pour vous permettre de l'utiliser pendant des années, de manière productive et agréable. Utilisez ce paragraphe pour noter les caractéristiques de votre système. Veuillez mettre ces informations à jour lorsque vous ajoutez de nouvelles options.

Date d'achat :

Nom du vendeur :

Téléphone :

Adresse :

Courrier électronique :

Site Web :

Numéro de série :

Type d'unité centrale :

Capacité du disque dur :

Capacité mémoire :

Matériel en option :

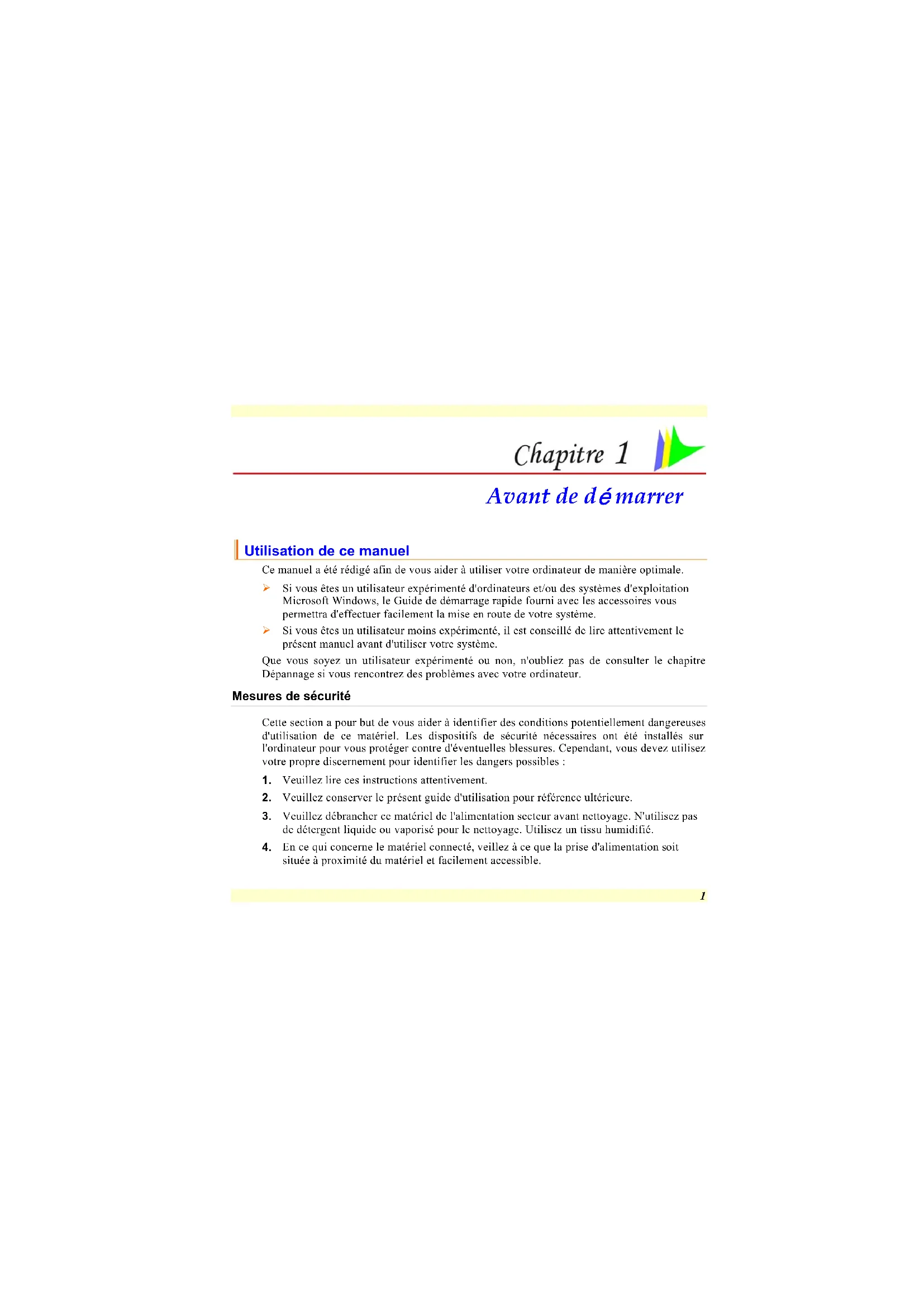

Chapitre 1

Avant de démarrer

Utilisation de ce manuel

Ce manuel a été rédigé afin de vous aider à utiliser votre ordinateur de manière optimale.

Si vous êtes un utilisateur expérimenté d'ordinateurs et/ou des systèmes d'exploitation Microsoft Windows, le Guide de démarrage rapide fourni avec les accessoires vous permettra d'effectuer facilement la mise en route de votre système.
Si vous êtes un utilisateur moins expérimenté, il est conseillé de lire attentivement le présent manuel avant d'utiliser votre système.

Que vous soyez un utilisateur expérimenté ou non, n'oubliez pas de consulter le chapitre Dépannage si vous rencontrez des problèmes avec votre ordinateur.

Mesures de sécurité

Cette section a pour but de vous aider à identifier des conditions potentiellement dangereuses d'utilisation de ce matériel. Les dispositifs de sécurité nécessaires ont été installés sur l'ordinateur pour vous protéger contre d'éventuelles blessures. Cependant, vous devez utilisez votre propre discernement pour identifier les dangers possibles :

1. Veuillez lire ces instructions attentivement.
2. Veuillez conserver le présent guide d'utilisation pour référence ultérieure.
3. Veuillez débrancher ce matériel de l'alimentation secteur avant nettoyage. N'utilisez pas de détergent liquide ou vaporisé pour le nettoyage. Utilisez un tissu humidifié.

4. En ce qui concerne le matériel connecté, veillez à ce que la prise d'alimentation soit située à proximité du matériel et facilement accessible.

5. Veuillez conserver ce matériel à l'abri de l'humidité.

6. Installez ce matériel sur une surface stable. Une chute peut provoquer des blessures.
7. Vérifiez que vous utilisez une tension d'alimentation correcte avant de brancher l'adaptateur secteur.
8. Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez aucun objet sur le cordon d'alimentation.
9. Tous les avis et avertissements concernant ce matériel doivent être respectés.
10. Si le matériel n'est pas utilisé pendant une longue période, débranchez-le de l'alimentation secteur afin d'éviter qu'il puisse être endommagé par d'éventuelles surtensions.
11. Ne jamais verser de liquide dans les ouvertures, cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais le boîtier. Pour des raisons de sécurité, le matériel ne doit être ouvert que par un technicien spécialisé.

13. Si l'une des situations suivantes est rencontrée, faites vérifier le matériel par un technicien de maintenance :
    a. Le cordon d'alimentation est endommagé.
    b. Du liquide a pénétré dans l'appareil.
    c. Le matériel a été exposé à l'humidité.
    d. Le matériel ne fonctionne pas correctement, ou vous ne pouvez pas le faire fonctionner comme indiqué dans le guide d'utilisation.
    e. Le matériel est tombé et il est abîmé.
    f. Le matériel présente des signes évidents de rupture.

14. Ne laissez pas ce matériel dans un environnement non contrôlé. Des températures de plus de 60° Celsius (140° F) peuvent endommager le matériel.

15. Le système peut être utilisé dans une température ambiante maximale de 35°C.

16. Le niveau sonore au niveau de l'utilisateur, selon les termes de la norme IEC 704-1: 1982 est inférieur ou égal à 70 dB(A).

17. Conditions nécessaires pour le cordon d'alimentation

Le cordon d'alimentation utilisé avec l'adaptateur secteur doit respecter les conditions fixées pour le pays dans lequel vous utilisez l'adaptateur secteur, qu'il s'agisse d'un courant alternatif 100-120 volts ou 200-240 volts. Vous trouverez ci-dessous les informations concernant les exigences appliquées au jeu de cordon d'alimentation.

Le jeu de cordon doit être homologué pour le pays dans lequel il est utilisé.

Le coupleur du matériel doit être compatible avec une prise de type CEE22/EN6032/IEC 320.

A. Pour les États-Unis et le Canada :

Le jeu de cordon doit être énuméré dans la liste UL et certifié CSA.
Les caractéristiques minimales pour le cordon flexible sont No. 18 AWG.

B. Pour le Japon :

Tous les éléments du jeu de cordon doivent comporter le signe "T" ainsi que le numéro d'enregistrement selon la loi japonaise Dentori.
Les caractéristiques minimales pour le cordon flexible sont des conducteurs de type 0.75mm².

C. Pour les autres pays :

Les raccords du jeu de cordon doivent porter la marque de l'agence responsable de l'évaluation dans un pays déterminé.
Le cordon flexible doit être de type HAR (harmonisé) H03VV-F.
Le jeu de cordon doit avoir une capacité d'au moins 2,5 et accepter une tension de 125 ou 250 volts..

1. Lors de l'utilisation de votre matériel téléphonique, des mesures de précaution élémentaires doivent être respectées afin de minimiser les risques de feu, de choc électrique et de blessure. Ces mesures sont énumérées ci-dessous :

N'utilisez pas ce matériel à proximité de l'eau, comme par exemple près d'une baignoire, d'un lavabo, d'un bac à laver, dans un sous-sol humide ou près d'une piscine.
Évitez d'utiliser le téléphone (autre qu'un téléphone portable) pendant un orage. Il peut exister un risque de choc électrique.
N'utilisez pas le téléphone pour signaler une fuite de gaz à proximité de la fuite.
Utilisez uniquement le cordon d'alimentation indiqué dans ce guide.

1. N'utilisez pas l'adaptateur secteur à proximité d'une étendue d'eau ou d'autre liquide. Ne versez pas de liquide dans l'adaptateur secteur.

2. Avertissement relatif aux produits Laser de classe I : Des radiations invisibles sont émises par le Laser. Evitez de vous exposer à ces radiations lorsque le tiroir est ouvert.

Précautions à observer lors de l'utilisation de votre ordinateur

Laisser votre ordinateur s'adapter à la température ambiante

Votre ordinateur portable peut facilement supporter des températures extrêmes, mais il est sensible aux brusques variations de température, rencontrées par exemple en passant d'un extérieur froid à un bureau chauffé. Les variations rapides de température peuvent causer un phénomène de condensation à l'intérieur du boîtier, pouvant endommager les composants électroniques qui s'y trouvent.

Si vous recevez votre ordinateur alors que la température extérieure est chaude ou froide, ne le mettez pas en marche pas immédiatement, mais laissez-le s'adapter progressivement à la température de la pièce pendant au moins trois ou quatre heures.

AVERTISSEMENT

Si vous réceptionnez votre ordinateur alors que la température extérieure est froide, ne branchez pas votre ordinateur tant qu'il ne s'est pas adapté à la température de la pièce.

Chaleur, froid, humidité et éblouissement

Installer votre ordinateur dans un lieu adapté qui ne soit ni trop chaud ou trop froid et ni trop sombre ou trop lumineux. Les reflets et l'éblouissement peuvent rendre la lecture à l'écran difficile et fatigante.

Laisser un espace suffisant autour de votre ordinateur afin que la circulation d'air puisse s'effectuer correctement ; vous éviterez ainsi d'endommager par surchauffe les éléments de votre système.
N'obstruez pas les orifices de ventilation.
N'exposez pas votre ordinateur directement) la lumière du soleil.

Environnement de travail adapté

Votre ordinateur fonctionnera parfaitement dans un environnement de travail normal, toutefois les composants de votre système ne sont pas conçus pour supporter des conditions de température et d'humidité extrêmes.

Certains facteurs auxquels vous n'êtes pas sensibles vous-même peuvent cependant endommager votre ordinateur, comme par exemple : l'électricité statique, la poussière, la vapeur ou l'huile. Si vous souhaitez utiliser votre ordinateur à l'extérieur, installez-le dans un endroit propre et dans un environnement confortable.

Le module de batterie au Lithium fourni vous permet d'utiliser votre ordinateur de manière autonome. Avant la première utilisation de votre ordinateur avec l'alimentation par batterie, retirez la batterie de son emballage, installez-la dans l'ordinateur et rechargez-la complètement.

Chapitre 2

Introduction

A propos de votre ordinateur portable

Félicitations pour l'achat de votre ordinateur portable de type PC. Votre ordinateur bénéficie des progrès les plus récents en matière de technologie informatique portable. La conception modulaire de votre ordinateur portable permet un développement maximal sans compromettre la portabilité. Les hautes performances de l'unité centrale et le disque dur IDE de caractéristiques avancées apportent une puissance de travail élevée vous permettant de travailler sur des fichiers graphiques complexes et d'exécuter des programmes lourds.

Premiers pas avec votre ordinateur

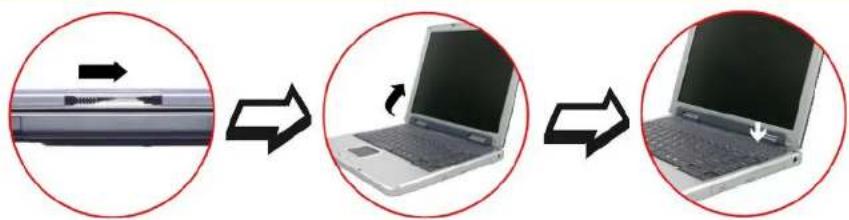

Ouverture du panneau LCD

Un loquet de blocage est situé à l'avant de l'ordinateur portable sur le panneau d'affichage, de manière à maintenir l'écran en position fermée lorsque l'ordinateur n'est pas utilisé.

1. Repérez le loquet d'ouverture situé sur le côté avant de l'ordinateur. Faites glisser le loquet jusqu'à ce que le panneau d'affichage se libère.

2. Ouvrez le panneau LCD ; l'ordinateur se place alors en position inclinée.

3. Vous pouvez à tout moment ajuster l'inclinaison de l'écran afin d'obtenir une position confortable.

Pour ne pas endommager le panneau d'affichage :

AVERTISSEMENT

Ne rabattez pas brutalement l'écran lorsque vous le refermez. Évitez de placer des objets sur le panneau d'affichage, qu'il soit ouvert ou fermé. Arrêtez l'ordinateur ou passez en mode de suspension avant de refermer le panneau d'affichage.

REMARQUE

"Afin de pouvoir éteindre le système lorsqu'il n'est pas en mode Windows (DOS, test au démarrage POST ou menu de démarrage rapide Quick Boot), activez le commutateur du couvercle. Vous éviterez ainsi d'endommager le système en cas de température excessive."

Windows gère le commutateur du couvercle lui-même."

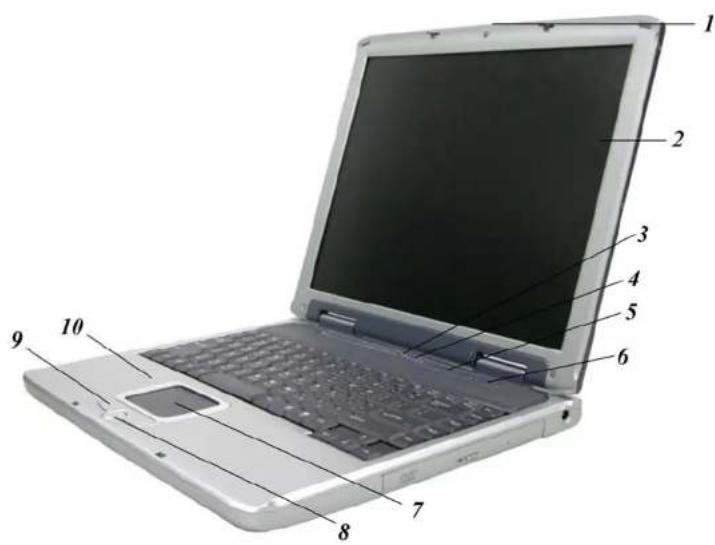

Lorsque l'écran LCD est ouvert, vous pouvez voir plusieurs éléments importants pour l'utilisation de votre ordinateur portable. Chacun de ces éléments est brièvement décrit ci-dessous :

Chacun de ces éléments est brièvement décrit ci-dessous.

Loquet de blocage du panneau LCD 1.

1. Écran LCD
2. Touche Internet Explorer
3. Wireless LAN Express
4. Panneau d'affichage de l'état du système

HDD

Indique que l'ordinateur accède au disque dur.

NumLock

Indique que le clavier est en mode "Num Lock" (pavé numérique).

CapsLock

Indique que le clavier est en mode "Caps Lock" (verrouillage des majuscules). Dans ce mode, le clavier produit du texte en lettres capitales lorsque vous actionnez les touches. Si vous appuyez à nouveau sur la touche de verrouillage des majuscules, le voyant s'éteint et le clavier produira alors des lettres minuscules.

ScrollLock

Indique que le clavier est en mode "Scroll Lock" (arrêt de défilement). Certaines applications répartissent les informations à l'écran de manière différente lorsque la touche Scroll Lock est activée.

Wireless

Indique quand le système LAN (réseau local) fonctionne.

1. Bouton de mise en marche/reprise
2. TouchPad
3. Boutons du TouchPad
4. Touche de défilement
5. Microphone intégré

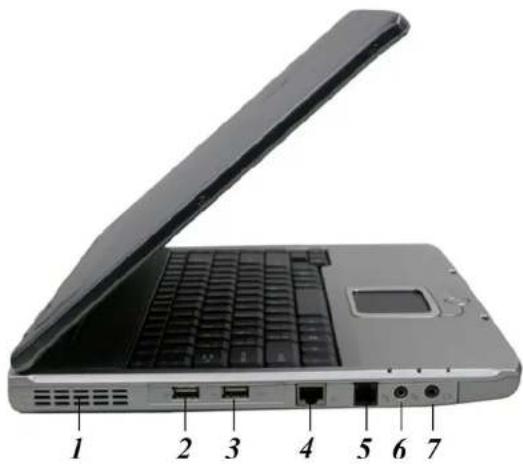

Le côté gauche

1 2 3 4 5 6 7

Orifices de ventilation 1.

1. Port USB
2. Port USB
3. Port de réseau local (LAN)

REMARQUE

Dans le cas d'une connexion à un réseau local, veuillez utiliser un câble blindé EMI afin de minimiser les interférences lors de la transmission.

Le port modem 5.

REMARQUE

Toujours débrancher toutes les lignes téléphoniques de leur prise avant de manipuler ou de déconnecter ce matériel. Afin de diminuer les risques d'incendie, utilisez uniquement un cordon téléphonique No. 26 AWG, ou un cordon de caractéristiques supérieures.

Prise microphone 6.

1. Prise de sortie audio

Voyants LED

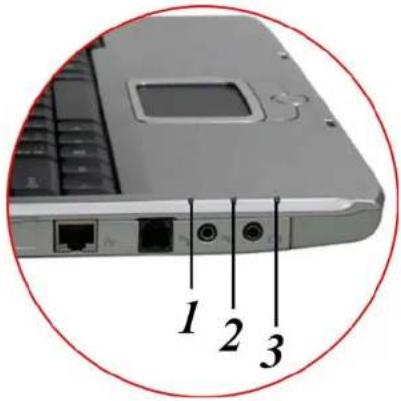

Ces trois voyants LED servent à afficher les informations ci-après : Marche, mode suspension et charge de la batterie.

1. Marche
2. Charge de la batterie
3. Mode suspension

1 2 3

Le côté droit

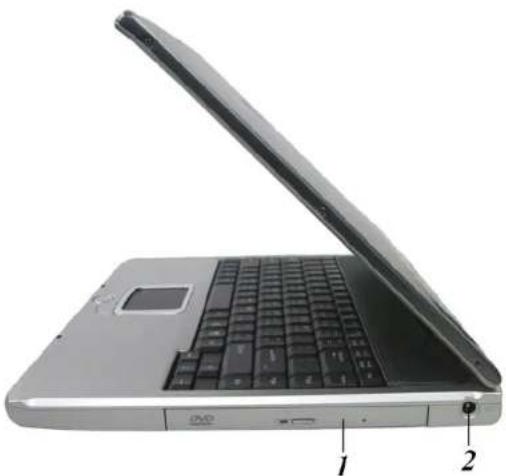

1. Le lecteur de CD-ROM/DVD-ROM ou le combiné DVD CD-RW (en option)
2. Prise d'alimentation en courant continu (cc)

Le panneau arrière

1 2 3 4 5 6 1

Orifices de ventilation 1.

1. Verrou Kensington
2. Port S-vidéo
3. Port parallèle
4. Port CRT externe
5. Ports USB

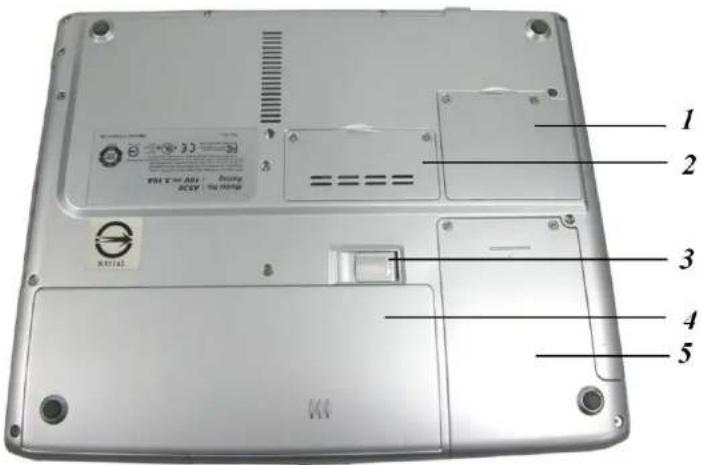

Le panneau inférieur

1 2 3 4 5

1. Compartiment combiné Mini PCI / Réseau local sans fil / Modem (en option)
2. Compartiment d'extension mémoire
3. Loquet de blocage de la batterie
4. Module de batterie
5. Unité de disque dur

Chapitre 3

Mise en route

Connexion de l'alimentation

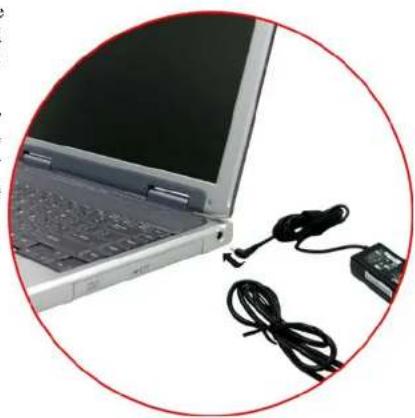

Connexion de l'adaptateur secteur

Un adaptateur secteur universel fourni avec votre ordinateur permet de l'alimenter en courant continu et de recharger la batterie.

La tension d'entrée de l'adaptateur peut se situer entre 100 et 240 volts, couvrant ainsi les tensions de courant secteur classiques utilisées dans la plupart des pays.

Le cordon d'alimentation de l'adaptateur secteur nécessite l'utilisation d'une prise secteur à trois trous reliée à la terre. Pour connecter l'ordinateur à une alimentation externe :

Branchez le connecteur de l'adaptateur secteur dans la prise d'entrée en courant continu située à l'arrière de l'ordinateur.

Connectez le cordon d'alimentation à l'adaptateur secteur puis à une prise secteur.

La meilleure source d'alimentation secteur à utiliser pour votre ordinateur est un onduleur (UPS). A défaut, utilisez une barrette d'alimentation équipée d'un dispositif de protection contre les surtensions. N'utilisez pas de cordon de raccordement de qualité inférieure, car cela pourrait provoquer des dommages à votre ordinateur. L'ordinateur est livré avec son propre adaptateur secteur. N'utilisez pas un adaptateur secteur différent pour alimenter votre ordinateur.

Lorsque cela est possible, laissez l'adaptateur secteur branché à l'ordinateur portable, afin de recharger la batterie.

AVERTISSEMENT

Ne jamais arrêter ou réinitialiser votre ordinateur lorsque l'unité de disque dur ou de disquette est utilisé et lorsque l'icône d'état de ces unités est allumée; cela pourrait provoquer la perte ou la destruction de vos données. Attendez toujours au moins 5 secondes après avoir arrêté votre ordinateur avant de le redémarrer ; L'arrêt et la mise en route trop rapprochés de l'ordinateur peut endommager les circuits électriques de celui-ci.

Mise en marche de votre ordinateur portable

Mettez votre ordinateur portable en marche en appuyant sur le bouton Marche. Pour cela maintenez le bouton pendant une à deux secondes, puis relâchez-le. L'autotest de démarrage (POST) s'exécute alors.

Lorsque l'autotest de démarrage est achevé, l'ordinateur exécute le programme de démarrage en copiant des fichiers du disque dur vers la mémoire. Si votre système d'exploitation (tel que Windows XP.... etc.) est installé, il doit démarrer automatiquement.

Pour arrêter votre ordinateur portable, enregistrez d'abord vos travaux en cours et fermez toutes les applications, puis sélectionnez "Arrêter l'ordinateur". Une boîte de dialogue s'affiche, cliquez sur le bouton "Arrêter" afin d'arrêter votre ordinateur.

REMARQUE

Si votre ordinateur est bloqué et que vous ne pouvez pas l'arrêter en suivant la procédure ci-dessus, appuyez sur le bouton de mise en marche pendant 4 à 6 secondes afin de forcer l'arrêt.

Utilisation avec la batterie

Votre ordinateur est fourni avec un module de batterie rechargeable qui vous permet d'utiliser l'ordinateur sans le connecter à une alimentation externe. Lorsque la batterie est complètement chargée, vous pouvez utiliser l'ordinateur pendant environ 2 heures dans les conditions suivantes :

La batterie est initialement complètement chargée
Aucun périphérique n'est installé.
Les unités de disquette et de CD-ROM ne fonctionnent pas plus que 10% du temps d'utilisation.

REMARQUE

Utilisez uniquement des batteries homologuées par un distributeur agréé. Toutes les batteries ne sont pas identiques et ne doivent pas être considérées comme tel. L'utilisation d'une batterie non homologuée peut provoquer des dommages importants à l'ordinateur, ainsi qu'à vous-même en raison d'émissions toxiques.

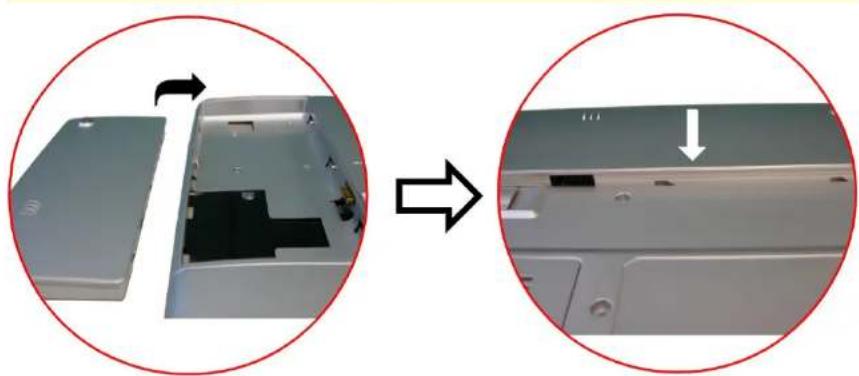

Mise en place et retrait d'un module de batterie

Lorsque vous déballez votre ordinateur, le module de batterie est normalement déjà installé dans celui-ci. Dans le cas contraire, veuillez suivre les indications ci-dessous :

1. Retournez l'ordinateur à l'envers avec le panneau avant en face de vous et placez-le sur une surface stable et plane.
2. Engagez le module de batterie en l'inclinant par rapport à l'emplacement. Le bord frontal du module doit glisser dans les rainures du boîtier de l'ordinateur.
3. Abaissez doucement le module de batterie dans son compartiment et poussez-le jusqu'à ce que le module se clique et soit verrouillé dans le boîtier.

Pour retirer le module de batterie :

1. Arrêtez l'ordinateur et débranchez l'adaptateur secteur. Refermez le panneau LCD puis retournez l'ordinateur à l'envers et placez-le sur une surface stable et plane.
2. Soulevez le loquet de déblocage pour libérer le module de batterie de son emplacement. A ce point, le module de batterie est légèrement incliné par rapport à son compartiment.
3. Maintenez la batterie avec un doigt et sortez-la de son compartiment.

Charge de la batterie

Le module de batterie installé se recharge à chaque fois que l'ordinateur est connecté à un adaptateur secteur branché à une prise secteur alimentée.

Il est conseillé de décharger complètement la batterie de temps à autre afin de maintenir ses performances au maximum.

Chapitre 4

Utilisation de l'ordinateur portable

Réglages de l'écran d'affichage LCD

Les paramètres d'affichage de l'écran LCD peuvent être ajustés au moyen des raccoureis clavier suivants.

TOUCHES

[Fn] + [F7] Diminue la luminosité.

[Fn] + [F8] Augmente la luminosité.

[Fn] + [F10] Utilisez ce raccourci clavier pour agrandir la zone d'affichage de votre écran ou pour lui rendre sa taille originale. La fonction sera désactivée quand le système est en mode Overlay (lisant un film vidéo)

[Fn] + [F12] Ce raccourci clavier permet de permuter l'affichage entre l'écran intégré LCD, Moniteur CRT uniquement, simultané sur l'écran LCD et le moniteur CRT Moniteur, TV uniquement, simultané sur l'écran LCD et TV, simultané sur l'écran TV et le moniteur CRT Moniteur. La fonction sera désactivée quand le système est en mode Overlay (lisant un film vidéo) ou étendu Desktop (Bureau)

Entretien de l'écran LCD

Les écrans LCD sont des dispositifs délicats qui nécessitent une manipulation attentive. Veuillez observer les précautions suivantes :

Lorsque vous n'utilisez pas votre ordinateur, laissez l'écran LCD fermé de manière à le protéger de la poussière.
Si vous avez besoin de nettoyer votre écran LCD, utilisez un tissu moelleux et essuyez doucement la surface de l'écran.

Ne placez pas vos doigts ou un objet pointu directement sur la surface et ne vaporisez jamais de produit nettoyant sur celle-ci.
N'appuyez pas sur la surface de l'écran et ne déposez pas d'objets sur le couvercle lorsqu'il est fermé. Cela pourrait rompre ou endommager l'écran LCD.

Affichage externe CRT

Vous pouvez brancher un moniteur externe au moyen du connecteur CRT à 15 broches. Trois configurations sont possibles :

LCD uniquement
Moniteur CRT uniquement
Affichage simultané sur l'écran LCD et le moniteur CRT
TV uniquement
Affichage simultané sur l'écran LCD et TV
Affichage simultané sur l'écran CRT et TV

Vous pouvez passer de l'une à l'autre de ces configurations au moyen du raccourci clavier [Fn] + [F12]. Pour obtenir des informations au sujet du branchement d'un moniteur externe, veuillez consulter le Chapitre 4.

Présentation du clavier

Le clavier de votre ordinateur portable utilise une présentation classique AZERTY avec l'ajout de touches de fonction spéciales et d'un pavé numérique intégré facilitant la saisie importante de nombres. Votre clavier est compatible avec Windows 98 et possède les deux touches spécifiques à Windows. Grâce à ces touches "Windows 98", vous pouvez accéder à la plupart des fonctionnalités de Windows 98 gagner du temps dans leur utilisation..

Les touches de fonction (F1-F12) situées sur la rangée supérieure du clavier ont plusieurs rôles et permettent d'exécuter différentes tâches en fonction de l'application que vous exécutez.

Les touches de direction (situées dans le coin inférieur droit de votre clavier) et les touches [PgUp], [PgDn], [Origine] et [Fin] (situées le long du côté droit du clavier) vous permettent de déplacer le curseur actif de l'ordinateur vers différents emplacements de l'écran ou du document.

Le pavé numérique intégré consiste en 15 touches qui rendent la saisie importante de nombres plus aisée. De même que la touche [Num Lock], ces touches sont marquées en bleu. La valeur numérique attribuée aux touches est située en haut à droite de celles-ci.

Lorsque le pavé numérique est activé, l'icône NumLock s'affiche. Le pavé numérique s'active en appuyant sur le raccourci clavier [Fn] + [NumLk]. Lorsqu'un clavier externe est connecté, l'action sur la touche NumLock d'un des deux claviers a pour effet d'activer/désactiver le pavé numérique des deux claviers à l'unisson.

Pour désactiver le pavé numérique de l'ordinateur portable tout en maintenant le pavé numérique du clavier externe activé, utilisez le raccourci clavier [Fn] + [NumLk] sur le clavier de l'ordinateur portable.

Les fonctions des touches de raccourci du clavier

TOUCHES	FONCTION(S)
Bouton Marche Appuyez sur ce bouton pour accéder/sortir du mode de suspension ou maintenez-le enfoncé pendant plus de 4 secondes pour arrêter le système.
Touche Internet Explorer	Cette touche permet d'ouvrir directement Internet Explorer.
Touche Outlook Express	Cette touche permet d'ouvrir directement l'application Microsoft Outlook et d'envoyer/recevoir vos messages électroniques.
[Fn] + [F1]	Ce raccourci clavier permet d'activer/désactiver le bip sonore d'alarme de batterie
[Fn] + [F2]	Ce raccourci clavier met le haut-parleur en mode muet.
[Fn] + [F3]	Diminue le volume du haut-parleur.
[Fn] + [F4]	Augmente le volume du haut-parleur.
[Fn] + [F7]	Diminue la luminosité.
[Fn] + [F8]	Augmente la luminosité.
[Fn] + [F10]	Utilisez ce raccourci clavier pour agrandir la zone d'affichage de votre écran ou pour lui rendre sa taille originale. La fonction sera désactivée quand le système est en mode Overlay (lisant un film vidéo)
[Fn] + [F12]	Ce raccourci clavier permet de permuter l'affichage entre l'écran

intégré LCD, Moniteur CRT uniquement, simultané sur l'écran LCD et le moniteur CRT Moniteur, TV uniquement, simultané sur l'écran LCD et TV, simultané sur l'écran TV et le moniteur CRT Moniteur. La fonction sera désactivée quand le système est en mode Overlay (lisant un film vidéo) ou étendu Desktop (Bureau)

Le TouchPad

Le TouchPad est un pavé électronique tactile situé juste en bas de votre clavier. Vous pouvez faire glisser un doigt sur sa surface pour déplacer le curseur. Vous pouvez également utiliser les touches situées en bas du TouchPad comme boutons gauche et droit de la souris.

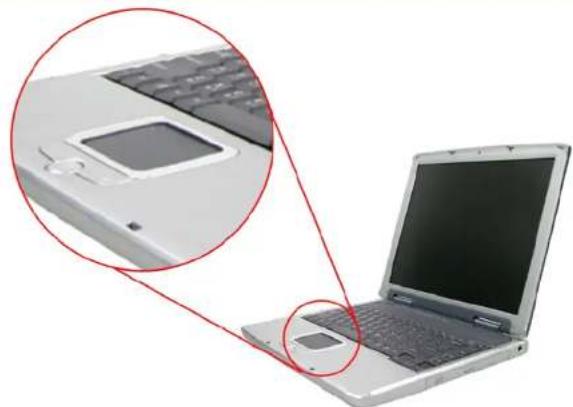

Précautions concernant le TouchPad

Le TouchPad est un dispositif sensible à la pression. Veuillez prendre les précautions suivantes :

Ne laissez pas le TouchPad en contact avec de la saleté, un liquide ou un corps gras.
N'utilisez pas le TouchPad avec des doigts sales.
Ne placez pas d'objets lourds sur le TouchPad ou sur les touches du TouchPad.

Vous pouvez utiliser le TouchPad avec des applications Microsoft Windows ainsi qu'avec d'autres applications.

Connexion d'un dispositif externe de pointage

Le système autorise l'emploi d'un seul dispositif de pointage, qu'il soit interne ou externe.

Stockage et récupération de données

Le stockage et la récupération de données sont parmi les taches les plus essentielles que vous aurez à effectuer lors de l'utilisation de votre ordinateur. Celui-ci est équipé d'un lecteur de disquettes (FDD) de type 3,5" et d'une unité de disque dur (HDD). Le disque dur est amovible, ce qui permet de maintenir facilement votre matériel à jour.

Le lecteur de disquette

Votre ordinateur portable est équipé d'un module amovible de lecteur de disquette haute-densité de type 3,5 pouces. Il est dénommé lecteur A par le système d'exploitation.

Le lecteur de CD-ROM/DVD-ROM/Combo

Caractéristiques du module de CD-ROM/DVD-ROM/Combo

Les caractéristiques du lecteur de CD-ROM/DVD-ROM/Combo sont décrites ci-dessous :

La fonction de lecture audio vous permet d'écouter vos CD audio.
Bouton d'insertion/éjection sur le panneau frontal
Supporte les types de CD suivants : CD-DA, CD-ROM mode 1 et mode 2, Multi-Session Photo CD™, CD-I/Video CD (pcs.)
Faible consommation électrique
Hauteur 12,7mm

Précautions pour la manipulation de disques CD-ROM/DVD-ROM/Combo

Tenez toujours un disque par les bords, en évitant de toucher la surface.
Utilisez un tissu doux, propre et sec pour ôter la poussière, les salissures ou les empreintes de doigts. Essuyez le disque en allant du centre vers le bord extérieur.
N'écrivez pas et ne placez pas d'objets sur la surface du disque.
Conservez les disques dans un lieu frais et sec.
N'utilisez pas de benzène ou de diluant, ainsi que des produits nettoyants détersifs. Utilisez uniquement les kits de nettoyage pour CD-ROM.
Ne pliez pas les disques et évitez de les laissez tomber.

Chargement d'un disque

Pour lire un disque CD, veuillez suivre les instructions ci-dessous :

1. Appuyez sur le bouton d'éjection de CD-ROM/DVD-ROM/Combo situé sur le tiroir du lecteur CD. Tirez ensuite le tiroir complètement vers l'extérieur.

2. Prenez le CD-ROM par la circonférence extérieure en vous assurant que la surface brillante soit orientée vers le bas (la face sans étiquette ou écriture lisible). Placez soigneusement le CD-ROM sur le tiroir, puis poussez doucement le disque vers le bas jusqu'à cc qu'il se bloque en position (clic) sur l'anncau central.

3. Repoussez le tiroir vers l'intérieur du lecteur.

Pour retirer un disque, effectuez les opérations suivantes :

1. Vérifiez le voyant LED et assurez-vous que le système ne soit pas en train d'accéder au lecteur de CD-ROM/DVD-ROM/Combo.
2. Pressez sur le bouton d'éjection et faites sortir le tiroir jusqu'à bout de course.
3. Prenez soigneusement le CD par sa circonférence extérieure et – tout en appuyant sur l'anneau central – retirez le CD-ROM/DVD-ROM/Combo du tiroir.

REMARQUE

N'Introduisez aucun corps étranger dans le tiroir de disque. Si vous rencontrez des difficultés lors de l'éjection d'un CD, dépliez une attache trombone, (ou utilisez une épingle ou une fine tige métallique) et insérez-la dans le trou d'éjection de secours situé sur le côté droit du panneau frontal. Le tiroir disque doit alors s'ouvrir immédiatement. Cette procédure peut aussi être utilisée pour retirer un CD du lecteur lorsque l'ordinateur portable est arrêté.

Retrait du lecteur de CD-ROM/DVD-ROM/Combo

Poussez le loquet de libération du lecteur dans le sens de la flèche, comme indiqué sur le schéma.
Retirer le lecteur de CD-ROM/DVD-ROM/Combo de son compartiment.

Modes d'économie d'énergie

Cette section contient des informations relatives à l'alimentation de l'ordinateur portable, incluant l'adaptateur secteur, le module de batterie, la charge de la batterie, ainsi que des conseils permettant de maintenir les capacités de la batterie.

Le système d'alimentation est composé de deux parties : l'adaptateur secteur et le module de batterie. L'adaptateur secteur convertit le courant alternatif fournit par une prise secteur en courant continu nécessaire pour alimenter l'ordinateur.

L'alimentation par batterie

Un module de batterie complètement chargée permet une utilisation d'environ 1h10mn 27 Whrs (4-cell); type 8-cell 53Whrs, ecci dépendant de la configuration de votre ordinateur (au moyen de PowerNow) ainsi que des applications exécutées. La durée de vie de la batterie peut être augmentée au moyen des fonctions de gestion de l'alimentation.

Avant d'utiliser votre ordinateur pour la première fois avec l'alimentation par batterie, vérifiez l'icône d'état de la batterie sur la barre d'outils de Windows, afin de vous assurer que celle-ci est complètement chargée.

Voir État de la batterie plus loin dans cette section pour une description et des explications détaillées au sujet de l'icône d'état de la batterie. La charge de la batterie demande environ 3 heures lorsque le système est à l'arrêt. Si possible, rechargez toujours la batterie complètement.

Retrait du module de batterie

Pour retirer le module de batterie de son compartiment, reportez-vous au Chapitre 3, Mise en place et retrait d'un module de batterie.

Préparation du module de batterie pour la première utilisation

Avant d'utiliser le module de batterie pour la première fois, le circuit intégré "Smart Battery" situé dans le module de batterie doit être étalonné afin de recevoir des informations exactes concernant la durée de vie de la batterie.

Pour étalonner le module de batterie, veuillez suivre les indications suivantes :

1. Insérez la batterie dans son compartiment et démarrez l'ordinateur portable. Si la batterie est complètement déchargée, passez à l'étape suivante.

Sinon, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis. Le système entrera alors automatiquement en mode de suspension.

1. Arrêtez l'ordinateur. Branchez l'adaptateur secteur et laissez la batterie se recharger complètement. Lorsque le voyant de recharge de la batterie s'éteint, celle-ci est alors complètement rechargée.

2. Démarrez l'ordinateur, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis.

Le système entrera alors automatiquement en mode de suspension. Vous pouvez alors connecter l'adaptateur secteur.

1. Le module de batterie est maintenant correctement étalonné.

En général, l'utilisation de la batterie jusqu'à ce que l'apparition des signaux de batterie faible, suivi de la recharge totale de la batterie à chaque fois (cycle de décharge/recharge complet) permet d'obtenir des informations justes au niveau de la jauge de batterie.

Recharge automatique de la batterie

Vous pouvez recharger automatiquement la batterie en utilisant l'adaptateur secteur. La durée de charge est d'environ 3 heures lorsque l'ordinateur portable est arrêté. Le tableau suivant récapitule les modes de charge :

Mode de charge Durée de charge

Rapide 3 heures lorsque l'ordinateur est arrêté ou en mode de suspension.

Pour cela la température ambiante ne doit pas dépasser 25°C.

Pré-charge Une pré-charge est appliquée au module de batterie Li-Ion.

État de la batterie

Le Panneau de configuration de Windows XP dispose d'une appelette qui affiche une icône dans la barre des tâches de Windows, indiquant si l'ordinateur fonctionne avec l'alimentation de la batterie ou grâce à l'adaptateur secteur.

Cette appelette affiche également une jauge qui indique la charge restante de la batterie.

Signal de batterie faible

Lorsque la charge de la batterie atteint l'état de "Batterie faible", il reste environ 10 à 15 minutes d'utilisation de l'ordinateur.

Un signal sonore est alors émis toutes les 1,5 secondes, pour vous avertir de cet état. Lorsque la charge de la batterie atteint l'état de "Batterie très faible", le signal sonore s'accélère.

Votre batterie permet alors une utilisation de l'ordinateur pendant 1 à 2 minutes. Vous devez enregistrer vos données en cours ou brancher l'adaptateur secteur immédiatement, sans quoi vous pourriez perdre ces données.

Signal sonore Indication

Bip continu toutes les 1,5 secondes	Batterie faible: Indique que la charge restante de la batterie permet entre 7 et 10 minutes d'utilisation de l'ordinateur.
Accélération des bips	Batterie très faible: Indique que la charge restante de la batterie permet entre 1 et 2 minutes d'utilisation de l'ordinateur. Enregistrez votre travail et arrêtez l'ordinateur, ou branchez l'adaptateur secteur.

Lorsque la charge restante de la batterie ne permet qu'une minute d'utilisation, l'ordinateur portable passe en mode de suspension sur disque et s'arrête. Branchez l'adaptateur secteur et réveillez l'ordinateur afin d'enregistrer votre travail.

Batterie d'alimentation de l'horloge en temps réel

Une petiote batterie intégrée alimente le système pour maintenir certaines informations lorsque l'ordinateur est arrêté. Si l'ordinateur reste arrêté pendant une longue période, cette batterie se vide et les informations système sont alors perdues.

AVERTISSEMENT

Il existe un risque d'explosion si la batterie est insérée de manière incorrecte. Remplacez la batterie par une batterie du même type ou par une batterie équivalente recommandée par le fabricant. Débarrassez-vous des batteries usagées en respectant les recommandations du fabricant. Ne retirez jamais un module de batterie lorsque l'ordinateur est en marche, cela pourrait provoquer des pertes de données au moment où l'alimentation du système est interrompue.

Redémarrage de l'ordinateur

Après l'installation d'un logiciel, il se peut qu'un message vous demande de redémarrer l'ordinateur, afin de charger le nouvel environnement d'utilisation. Pour redémarrer le système, appuyez simultanément sur les touches [Ctrl] + [Alt] + [Suppr]. Cette opération s'appelle également un "démarrage à chaud".

Cette combinaison de touches agit comme une réinitialisation logicielle lorsque vous rencontrez un problème d'ordre matériel ou logiciel qui bloque le système.

Si cette combinaison de touches ne permet pas d'arrêter le système, vous pouvez redémarrer l'ordinateur au moyen du bouton Marche. Dans le cas où le système reste bloqué pour une certaine raison, l'action sur ce bouton permet d'arrêter l'ordinateur.

Réglage de la luminosité

Pour ajuster la luminosité de l'écran LCD, appuyez sur (et maintenez enfoncée) la touche [Fn] située en bas à gauche du clavier et appuyez sur la touche [F7] afin de réduire la luminosité, ou sur la touche [F8] pour augmenter celle-ci.

Chapter 5

Fonctions principales

Votre ordinateur est conçu pour une utilisation mobile efficace. De plus, il possède également la puissance suffisante pour être utilisé comme ordinateur de bureau. Ce chapitre traite des fonctions de votre ordinateur portable qui sont typiques des systèmes de bureau.

Audio

Le système audio Multimédia

Les caractéristiques audio intégrées de votre ordinateur portable vous permettent de bénéficier dune large gamme de logiciels multimédia d'éducation et de loisirs. L'ordinateur est équipé de deux haut-parleurs stéréo intégrés, d'un microphone et de ports d'entrée audio pour des unités audio externes.

Un microphone externe peut être connecté au moyen de la prise d'entrée microphone. Des haut-parleurs externes ou un casque peuvent être connectés à la prise de sortie audio de l'ordinateur portable

Des périphériques audio externes peuvent être connectés à la prise d'entrée ligne (Line in). Toutes les fonctionnalités audio sont commandées par logiciel. Le système audio multimédia de l'ordinateur portable possède les caractéristiques suivantes :

Compatibilité avec le système audio Windows
Fonctionnement en mode Duplex
Filtrage dynamique pour réduire le niveau de bruit et la distorsion
Lecture audio numérisée 16-bits
Microphone intégré pour faciliter l'enregistrement

Deux haut-parleurs stéréo intégrés
Enregistrement audio numérisé via le microphone intégré ou par toute source externe.

Commande du volume audio

Le volume audio de l'ordinateur peut être commandé au moyen de raccourcis clavier : Les raccourcis clavier [Fn] + [F3] et [Fn] + [F4] permettent respectivement de diminuer et d'augmenter le volume de sortie audio.

Logiciel audio

Votre ordinateur portable est équipé d'un système audio intégré qui vous permet de profiter d'une haute qualité de reproduction audio via les haut-parleurs intégrés ou encore par des haut-parleurs externes connectés au port de sortie audio.

Enregistrement audio

Votre ordinateur portable vous permet d'effectuer des enregistrements audio au moyen d'un microphone relié à la prise micro située à l'arrière du boîtier de l'ordinateur. Veuillez consulter l'Aide de Windows ainsi que les services d'assistance pour obtenir plus d'informations au sujet de l'utilisation des différents dispositifs d'enregistrement audio.

REMARQUE

Pour ajuster les paramètres audio, cliquez sur l'icône "volume" située en bas à droite de l'écran. Dans la fenêtre de contrôle du volume, cliquez sur le bouton "avancé", puis cochez l'élément "ampli microphone".

Lecture de fichiers audio

Votre ordinateur peut lire des fichiers audio enregistrés au format MIDI, WAVE ou MP3. Consultez l'Aide ainsi que le service d'assistance de Windows pour obtenir des informations détaillées sur les différentes fonctions de Media Player.

Haut-parleurs et microphone externes

Le système audio permet d'obtenir un son de haute qualité au moyen de haut-parleurs externes, ainsi que de capter et de traiter le son provenant d'un microphone externe ou d'une autre source audio externe.

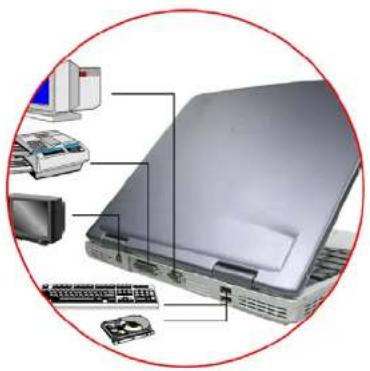

Connexion d'unités périphériques

Vous pouvez ajouter toute une gamme de périphériques externes à votre ordinateur afin d'augmenter ses possibilités. Par exemple, vous pouvez ajouter une souris, un modem ou une imprimante.

L'ordinateur est équipé de plusieurs ports d'interface, tels que le port parallèle EPP (imprimante), un port série et des ports USB. Ces ports sont destinés à relier des unités périphériques à votre ordinateur.

Connectez les unités périphériques aux ports d'interface de votre ordinateur de la manière indiquée ci-dessous :

Connexion à l'Internet

Il existe plusieurs moyens de se connecter à l'Internet. Le mode de connexion varie en fonction de l'environnement de travail de l'utilisateur et des caractéristiques du système.

Connexion par modem et ligne téléphonique
Connexion réseau filaire
Connexion réseau sans fil

Connexion par modem

Branchez la ligne téléphonique au port modem de votre ordinateur. Vous ne pouvez pas utiliser une ligne téléphonique numérique pour ce branchement.
Veuillez vous inscrire auprès d'un Fournisseur d'accès afin de pouvoir vous connecter à l'Internet et utiliser le service de messagerie électronique.

NOTE

Pour plus d'informations sur la clé réseau, veuillez contacter votre fournisseur d'accès local. Pour installer votre connexion, veuillez consulter le « Guide d'installation du fournisseur d'accès ».

Connexion réseau filaire

Ce type de connexion utilise généralement le réseau local d'entreprise (LAN) ou un modem large bande.

Branchez le câble réseau (LAN) au port LAN de votre système.

Dans le "Control Panel" [Panneau de configuration], sélectionnez "My Network Places" [Favoris réseau] et cliquez sur "View Network Connections" [Afficher les connexions réseau].

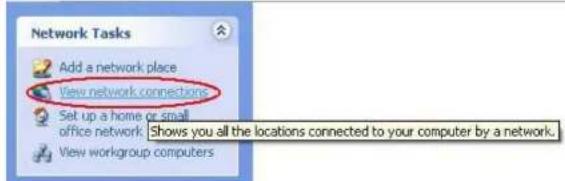

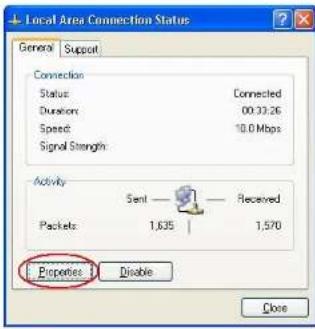

Dans la fenêtre "Network Tasks" [Gestion du réseau], cliquez sur "Local Area Connection" [Connexion au réseau local] à l'aide du curseur.

Sélectionnez "Properties" [Propriétés] dans le menu qui s'affiche

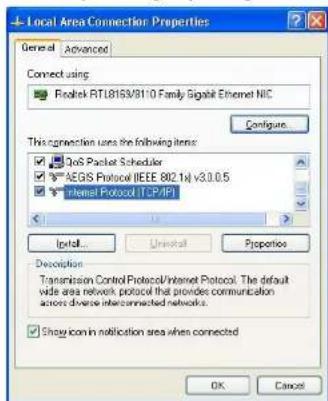

Dans le champs “This connection uses the following items” [Cette connexion utilise les éléments suivants], sélectionnez “Internet Protocol (TCP/IP)” [Protocole Internet (TCP/IP)] et cliquez sur “Properties” [Propriétés].

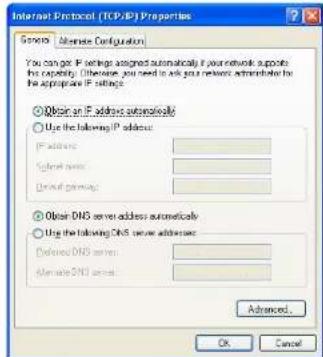

Dans l'onglet General [Général] de la fenêtre "Internet Protocol (TCP/IP) Properties" [Propriétés de Protocole Internet (TCP/IP)], entrez les adresses IP et DNS du fournisseur. Si vous utilisez un protocole DHCP, cliquez sur "Obtain an IP address automatically" [Obtenir une adresse IP automatiquement] et Obtain a DNS address automatically [Obtenir une adresse DNS automatiquement].

Une fois toutes les informations correctement saisies dans la fenêtre "Internet Protocol (TCP/IP) Properties" [Propriétés de Protocole Internet (TCP/IP)], cliquez sur "OK" pour terminer.

Connexion avec DHCP et adresse IP statique

Si vous utilisez tantôt un réseau à configuration DHCP tantôt un réseau à configuration IP statique, vous pouvez entrer les paramètres pour les deux configurations ; ainsi, vous pourrez passer d'un réseau à un autre sans changer la configuration.

Suivez la démarche décrite dans le paragraphe « Connexion réseau filaire » (étapes 1 à 7).

Dans l'onglet "Alternate Configuration" [Configuration alternative], cliquez sur "User configured" [Utilisateur configuré] et entrez les valeurs appropriées.

Une fois toutes les informations de configuration saisies, cliquez sur "OK".

Connexion réseau sans fil

1. Dans le menu Start [Démarrer], cliquez sur l'icône "My Network Places" [Favoris réseau] et cliquez sur "View Network Connection" [Afficher les connexions réseau].
2. Dans la fenêtre "Network Connections" [Connexions réseau], sélectionnez "Wireless Network Connection" [Connexion réseau sans fil].
3. Dans la fenêtre "Wireless Network Connection Status" [Etat de connexion réseau sans fil], cliquez sur le bouton "Properties" [Propriétés].
4. Sélectionnez l'onglet "Wireless Networks" [Réseaux sans fil] et activez l'option "Use Windows to configure my wireless network Settings" [Utiliser Windows pour paramétrer mes réglages réseau sans fil]. Puis cliquez sur "OK".
5. Une petite icône apparaît alors en bas à droite de l'écran.
6. Cliquez sur l'icône et choisissez le réglage pour le réseau disponible figurant dans la liste, puis cliquez sur le bouton "Connect" [Connecter].

NOTE

Pour plus d'informations sur la clé réseau, veuillez contacter votre fournisseur d'accès local. Pour installer votre connexion, veuillez consulter le « Guide d'installation du fournisseur d'accès ».

Chapitre 7

Configuration du BIOS

Introduction

Le programme de configuration du BIOS (Basic Input and Output System) est un utilitaire piloté par menu, qui vous permet d'effectuer des modifications dans la configuration du système et d'adapter celui-ci au matériel installé, ou de modifier les performances de l'ordinateur. Lorsque l'ordinateur portable est démarré, le système est alors configuré avec les valeurs stockées dans la mémoire CMOS. Grâce à des menus d'utilisation aisée, vous pouvez configurer des éléments et des paramètres tels que :

Disques durs et périphériques
Ordre chronologique des unités de démarrage
Protection par mot de passe

Les paramètres définis au moyen de l'utilitaire de configuration du BIOS affectent directement la manière avec laquelle l'ordinateur fonctionne.

Navigation dans le menu de configuration du BIOS

Le programme de configuration a été conçu pour rendre son utilisation la plus aisée possible. Si vous modifiez accidentellement un paramètre et que vous ignorer comment revenir l'état d'origine, le programme de configuration possède une touche de raccourci qui vous permet de revenir à la valeur précédente.

Accès au programme de configuration du BIOS

Pour accéder au programme de configuration du BIOS, appuyez sur la touche ÉCHAP immédiatement après que l'ordinateur ait effectué l'autotest de démarrage (POST).

Aide spécifique

Sur le côté droit du menu de configuration se trouve une zone nommée "Item Specific Help" (aide spécifique). Cette zone énumère les raccoureis de navigation ainsi que les informations spécifiques à l'élément actuellement édité.

La barre de menus

La partie supérieure de l'écran possède une barre de menus avec les sélections suivantes :

Main (Principal)- Utilisez ce menu pour effectuer des modifications à la configuration de base du système.
Advanced (Avancé) - Utilisez ce menu pour activer et modifier les fonctionnalités avancées disponibles sur votre système, tel que le module infrarouge FIR (Fast IrDa).
Security (Sécurité) - Utilisez ce menu pour définir un mot de passe. Le mot de passe permet de limiter l'accès à la procédure de démarrage ainsi qu'aux commandes du menu de configuration du BIOS.

Boot (Démarrage) – Utilisez ce menu pour configurer l'unité par défaut du système qui sert à repérer et à charger le système d'exploitation lors du démarrage de l'ordinateur.
Exit (Quitter)- Utilisez ce menu pour quitter le menu en cours, ou pour indiquer la manière de quitter le programme de configuration.

Pour accéder aux éléments de la barre de menus, appuyez sur une touche de direction du clavier, droite ou gauche, jusqu'à ce que l'élément souhaité passe en surbrillance.

La barre de légendes

En bas du menu de configuration se trouve une barre de légendes. Les touches de la barre de légendes vous permettent de naviguer parmi les différents menus de configuration.

Le tableau suivant énumère les touches de la barre de légendes, ainsi que leurs substitutions et fonctions respectives.

Touche Substitution Fonction
F1		Affiche la fenêtre d'aide générale. Accessible à tout moment dans le BIOS.
Esc		Saute au menu Exit (Quitter) ou retourne au menu
(Échap)		Main (Principal) à partir d'un sous-menu.
←		Sélectionne l'élément de menu situé à gauche.
→		Sélectionne l'élément de menu situé à droite.
↑ ou ↓	Touches de direction	Déplace le curseur vers le haut ou le bas d'un champ à l'autre.
Tab	Enter	Déplace le curseur vers la position suivante disponible dans le champ.
Touche moins (-)		Fait défiler en arrière les valeurs du champ en surbrillance.
Touche plus (+)		Fait défiler en avant les valeurs du champ en surbrillance.
Home	PgUp	Déplace le curseur vers le champ situé en haut de la fenêtre.
End	PgDn	Déplace le curseur vers le champ situé en bas de la fenêtre.
F9		Défini les paramètres du menu en cours à leurs valeurs par défaut.
F10		Enregistre et quitte le menu.
Enter		Sélectionne un sous-menu ou affiche une palette d'options pour un champ.

Lancement des sous-menus

Il est à remarquer qu'un pointeur ▶ apparaît à gauche de certains champs. Ce pointeur indique qu'un sous-menu peut être lancé à partir de ces champs. Un sous-menu contient des options supplémentaires pour les paramètres d'un champ.

Pour appeler un sous-menu, déplacez simplement le curseur pour mettre le champ souhaité en surbrillance et appuyez sur la touche Entrée [Enter]. Utilisez la touche Échap [Esc] pour revenir au menu principal Main.

Aide générale

En plus de la fenêtre d'aide spécifique, le programme de configuration du BIOS offre également un écran d'aide générale (General Help) qui peut être appelé à partir de n'importe quel menu en appuyant simplement sur la touche [F1].

Utilisez les touches [PgUp] et [PgDn] ou les touches de direction haut/bas (↑↓) pour naviguer dans le contenu de l'aide. Appuyez sur la touche Home pour afficher la première page et sur la touche End pour atteindre la dernière page. Pour quitter la fenêtre d'aide, appuyez sur la touche Entrée [Enter] ou Échap [Esc].

Enregistrer les changements et quitter le programme de configuration du BIOS

Reportez-vous à la section de ce chapitre concernant le menu Exit (Quitter) pour obtenir des informations détaillées sur l'enregistrement des changements et la manière de quitter le programme de configuration.

Le menu principal "Main"

Lors de l'accès au programme de configuration du BIOS, l'écran suivant apparaît :

BIOS Setup Utility
Main	Advanced	Security	Boot	Exit
System Overview
ProcessorType : Intel (R) Pentium (R) M processor 1300MHzSpeed : 1300MHzSystem MemorySize : 256MB
System Time [00:18:12]System Date [Wed, 03/05/2003]Primary IDE Master : [Hard Disk]Secondary IDE Master : [ATAPI CDROM]

Le menu avancé "Advanced"

La sélection de Advanced à partir de la barre de menus affiche le menu avancé "Advanced" :

Le menu démarrage "Boot"

Le menu de démarrage "Boot" permet à l'utilisateur de spécifier la séquence selon laquelle l'ordinateur repère l'unité de démarrage du système. Vous pouvez également configurer la manière avec laquelle le système démarre.

Pour effectuer des changements, sélectionnez Boot à partir de la barre de menus. L'écran suivant s'affiche :

Le menu sécurité "Security"

Le système avancé de sécurité de l'ordinateur vous permet de définir un mot de passe afin d'empêcher l'accès non autorisé aux ressources système, aux données, ainsi qu'à l'utilitaire de configuration du BIOS.

Après avoir défini tous les paramètres souhaités dans les différents menus du programme de configuration du BIOS, vous devez enregistrer les changements apportés, puis quitter la configuration. Sélectionnez Exit dans la barre de menus afin d'afficher le menu suivant :

Les disques d'utilitaires

Installation automatique avec "AutoRun"

Suivez une à une les étapes d'installation avec le CD-ROM/DVD-ROM pour exécuter l'application "AutoRun", en commençant par sélectionner "Driver Installation" (installation des pilotes).

Installation des pilotes d'affichage VGA

Insérez le CD-ROM de pilotes dans votre lecteur de CD-ROM/DVD-ROM.
Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
Entrez le chemin suivant Driver\VGA\SiS\setup.exe (Si D ne correspond pas à votre lecteur de CD-ROM/DVD-ROM, remplacez D par la lettre d'allocation correcte).
Cliquez sur "Setup" pour lancer l'assistant d'installation.
Suivez les instructions à l'écran pour exécuter le processus d'installation.
Redémarrez ensuite votre ordinateur une fois l'installation terminée.

Installation du pilote audio

Insérez le CD-ROM de pilotes dans votre lecteur de CD-ROM/DVD-ROM.
Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
Entrez le chemin suivant Driver\Sound\Realtek\setup.exe (Si D ne correspond pas à votre lecteur de CD-ROM/DVD-ROM, remplacz D par la lettre d'allocation correcte).
Cliquez sur "Setup" pour lancer l'assistant d'installation.

Suivez les instructions à l'écran pour exécuter le processus d'installation.
Redémarrez ensuite votre ordinateur une fois l'installation terminée.

Installation du pilote de réseau local (LAN)

Insérez le CD-ROM de pilotes dans votre lecteur de CD-ROM/DVD-ROM.
Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
Entrez le chemin suivant Driver\Lan\Realtek\setup.exe (Si D ne correspond pas à votre lecteur de CD-ROM/DVD-ROM, remplacez D par la lettre d'allocation correcte).
Cliquez sur "Setup" pour lancer l'assistant d'installation.
Suivez les instructions à l'écran pour exécuter le processus d'installation.
Redémarrez ensuite votre ordinateur une fois l'installation terminée.

Installation du pilote de TouchPad

Insérez le CD-ROM de pilotes dans votre lecteur de CD-ROM/DVD-ROM.
Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
Entrez le chemin suivant: Driver\TouchPad\WIN2KXP\setup.exe (Si D ne correspond pas à votre lecteur de CD-ROM/DVD-ROM, remplacz D par la lettre d'allocation correcte).

Cliquez sur "Setup" pour lancer l'assistant d'installation.
Suivez les instructions à l'écran pour exécuter le processus d'installation.
Redémarrez ensuite votre ordinateur une fois l'installation terminée.

Installation du pilote de Modem

Veuillez suivre les instructions ci-dessous pour installer le pilote de modem :

Insérez le CD-ROM de pilotes dans votre lecteur de CD-ROM/DVD-ROM.
Cliquez sur "Démarrer" puis sélectionnez "Exécuter".
Entrez le chemin suivant: Driver\Modem\QCOM\Win2kxp\setup.exe (Si D ne correspond pas à votre lecteur de CD-ROM, remplacez D par la lettre d'allocation correcte).
Cliquez sur "Setup" pour lancer l'assistant d'installation.

Suivez les instructions à l'écran pour exécuter le processus d'installation.
Redémarrez ensuite votre ordinateur une fois l'installation terminée.

Installation du pilote de carte MiniPCI Wireless LAN Card

Veuillez suivre les instructions ci-dessous pour installer le pilote de réseau local sans fil (WLAN) :

Dans le menu "Démarrer", cliquez sur l'icône "Mon ordinateur" puis sur "Afficher les informations système".
Cliquez sur l'onglet "Matériel" dans la fenêtre "Propriétés système".
Cliquez ensuite sur l'onglet "Gestionnaire de périphériques".
Faites un double clic sur "Autres périphériques", puis sur "Contrôleur réseau" et cliquez sur l'onglet "Pilote".
Cliquez sur l'onglet "Mise à jour du pilote" et sélectionnez l'option "Installation à partir d'une liste ou d'un emplacement spécifié (avancé)", puis cliquez sur "Suivant".

Sélectionnez l'élément "Inclure cet emplacement dans la recherche", cliquez sur le bouton "Parcourir" et spécifiez l'emplacement Driver\Wlan\QCOM RALINK2_RT2500.EXE de votre lecteur de CD afin de réaliser la procédure d'installation.

Utilitaires VGA

Après avoir redémarré Windows, ouvrez le "Panneau de configuration" et faites un double-clic sur l'icône "Affichage".

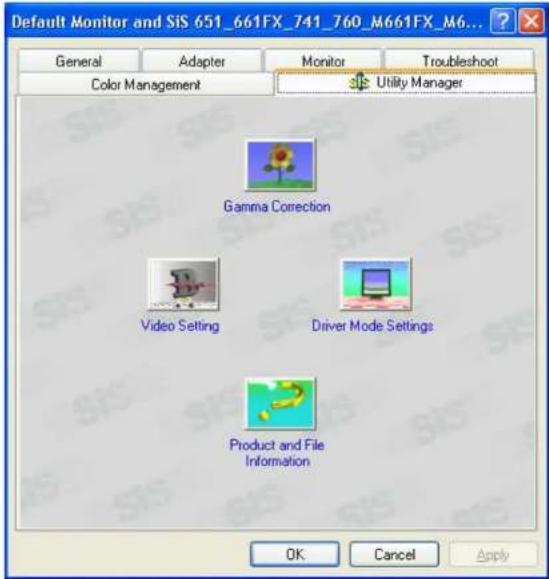

À partir de la fenêtre "Propriétés de Affichage", sélectionnez l'onglet "Paramètres" et cliquez sur "Default Monitor and SiS 651_661FX_741_760_M661FX_M6...".

Ce chapitre décrit la manière d'identifier et de résoudre les problèmes que vous pourriez rencontrer lors de l'utilisation de votre ordinateur.

Identification d'un problème

Les problèmes que vous pourriez rencontrer lors de l'utilisation de votre ordinateur peuvent être provoqués par des causes mineures, tel qu'un cordon d'alimentation débranché, ou majeures, tel qu'un disque dur endommagé. Les informations contenues dans ce chapitre ont pour but de vous aider à localiser et à résoudre les problèmes d'ordre mineur. Si le problème persiste après avoir essayé les solutions proposées, notez les actions que vous avez déjà tentées pour résoudre le problème et prenez contact avec votre revendeur.

Un dépannage réussi est le résultat d'une observation attentive, d'un raisonnement par déduction et d'une approche organisée dans la résolution du problème.

Les problèmes que vous pouvez rencontrer se divisent en deux catégories principales : problèmes matériels et problèmes logiciels. Les problèmes matériels peuvent ensuite être divisés en problèmes électriques et en problèmes mécaniques. Vous saurez qu'il s'agit d'un problème mécanique si l'écran d'affichage reste noir, si l'ordinateur ne parvient pas à lire sur un lecteur de disque, ou si vous obtenez un message d'erreur au cours de l'autotest de démarrage (POST).

Les erreurs d'ordre logiciel peuvent intervenir à différents niveaux. Le ROM BIOS et le système d'exploitation peuvent émettre un grand nombre de messages d'erreur. De plus, chaque programme utilitaire ou d'application possède son propre catalogue de messages d'erreur. Il est important de pouvoir déterminer si le message d'erreur logiciel que vous recevez provient d'une application ou du système d'exploitation. Lorsque vous connaissez l'origine du message d'erreur, vous pouvez alors chercher une solution au problème dans le

guide d'utilisation du produit logiciel concerné. Les erreurs d'ordre logiciel peuvent survenir à plusieurs niveaux.

Vérification des câbles et des connexions

Commencez par une vérification visuelle attentive de l'extérieur de l'ordinateur. Si aucun voyant LED n'est allumé, vérifiez que l'ordinateur et ses périphériques sont alimentés et reliés entre-eux de manière correcte.

Pour vérifier les câbles d'alimentation et les connexions :

1. Si vous utilisez l'alimentation par batterie, branchez l'ordinateur portable à l'alimentation secteur et vérifiez que la batterie est chargée ou se recharge.

2. Si vous utilisez l'alimentation par adaptateur, vérificz la prise secteur, le cordon d'alimentation et les interrupteurs qui peuvent affecter l'alimentation de votre ordinateur.

Vérifiez la prise murale et/ou la barrette d'alimentation avec un appareil électrique qui fonctionne. Une lampe ou un appareil de réception radiophonique sont par exemple des appareils dont vous connaissez l'état de fonctionnement. Vous pouvez aussi avoir besoin de vérifier les fusibles et les disjoncteurs de votre installation électrique.
Si la prise secteur est commandée par un interrupteur, vérifiez que celui-ci est en position marche/allumé.
Si la prise secteur est commandée par un variateur, utilisez une autre prise.
Si votre ordinateur est branché à une barrette d'alimentation comportant un interrupteur, vérifier que celui-ci est en position marche.

1. L'ordinateur étant arrêté, vérifiez tous les câbles de connexion. Si l'ordinateur est relié à des périphériques, vérifiez que les câbles sont correctement connectés.

Si l'ordinateur est placé trop près d'un mur, il est possible qu'une connexion soit desserrée ou qu'un câble tordu ou pincé.

REMARQUE

N'utilisez pas les câbles d'autres appareils (autres que ceux recommandés par le fabricant) même si leur apparence extérieure est identique. Leur câblage électrique et leurs caractéristiques peuvent être différents.

1. Lorsque vous avez vérifié que l'alimentation est disponible et que toutes les connexions sont correctes, redémarrez l'ordinateur.

Si l'ordinateur ne démarre toujours pas, il peut s'agir d'un problème matériel.

L'autotest de démarrage (POST)

L'autotest de démarrage (POST) s'exécute à chaque démarrage ou redémarrage de l'ordinateur portable. Le POST vérifie la mémoire, la carte mère du système, l'affichage, le clavier, les lecteurs, ainsi que d'autres options installées.

Quelques secondes après avoir démarré votre ordinateur, un message de copyright apparaît à l'écran. Un message de test de la mémoire s'affiche ensuite, la taille de mémoire affichée augmente jusqu'à ce toute la mémoire installée soit vérifiée. Normalement, la seule routine de test visible à l'écran est celle du test mémoire.

Deux catégories de dysfonctionnements peuvent être détectées au cours de l'autotest de démarrage :

Messages d'erreur indiquant un échec d'ordre matériel, logiciel ou provenant du BIOS. Ces dysfonctionnements critiques empêchent complètement l'ordinateur de fonctionner ou peuvent provoquer des résultats incorrects visibles. Un exemple d'erreur critique est le dysfonctionnement du microprocesseur (unité centrale).
Messages qui fournissent des informations importantes sur les processus de démarrage et de lancement (tel que l'état de la mémoire). Ces dysfonctionnements non-critiques provoquent des résultats incorrects qui ne sont pas toujours visibles. Un exemple d'erreur non-critique est une panne de puce mémoire.

En général, si l'autotest de démarrage détecte une panne de la carte mère (erreur critique), l'ordinateur s'arrête et émet une séric de bips. Si une panne est détectée dans une partie autre que la carte mère (par exemple au niveau de l'affichage, du clavier ou d'une carte) un message d'erreur est affiché à l'écran et la procédure de test est interrompue. Il est important de savoir que l'autotest de démarrage ne vérifie pas tous les éléments de l'ordinateur, mais seulement ceux qui lui permettent d'être suffisamment opérationnel pour exécuter les programmes de diagnostic.

Si le système ne termine pas le POST avec succès, mais affiche un écran vide, émet une série de bips ou affiche un code d'erreur, consultez alors votre service d'assistance.

Problèmes matériels généraux

Quelques problèmes d'ordre matériel et les solutions proposées sont présentés dans le tableau ci-dessous :

Problem: Défaillance lors de l'installation du pilote audio.

Solution: Retirez le périphérique audio actuellement connecté au système. Suivez les instructions concernant l'installation du pilote audio.

Problem: L'écran d'affichage reste noir.

Solution: Vérifiez que l'ordinateur n'est pas en mode suspension. Vérifiez les commandes de luminosité de l'écran. Si ces commandes sont réglées à un niveau trop bas, la luminosité de l'écran peut être insuffisante pour que l'affichage soit lisible..

Problem: La date et l'heure affichées sont incorrectes.

Solution: Corrigez la date et l'heure au moyen des commandes DOS de date et d'heure ou par les options du menu BIOS. Si la date et l'heure se dérèglent après une courte durée, il se peut que la batterie de la mémoire CMOS soit épuisée. Contactez votre distributeur pour changer la batterie.

Problem: Le message "Invalid system disk, Replace the disk, and then press any key" (disquette système non valable, remplacez la disquette et appuyez ensuite sur une touche) s'affiche au cours du démarrage.

Solution: Vérifiez qu'une disquette autre qu'une disquette de démarrage ne soit pas présente dans le lecteur de disquette. Si le lecteur de disquette (FDD) est vide, il se peut alors qu'aucun

système d'exploitation ne soit installé sur votre disque. Veuillez contacter votre service d'assistance technique.

Problem: Des bips irréguliers sont émis pendant l'utilisation de l'ordinateur puis le système s'arrête.

Solution: Le problème n'est pas de la compétence des solutions proposées ici. Veuillez contacter votre service d'assistance technique.

Problem: Un message non-identifié est affiché.

Solution: Redémarrez votre ordinateur et exécutez le BIOS. Confirmez les paramètres de configuration. Si le même message est de nouveau affiché après redémarrage du système, veuillez contacter votre service d'assistance technique.

Problem: Le système ne peut pas accéder au lecteur de CD-ROM.

Solution: Vérifiez qu'un disque CD est correctement inséré dans le lecteur. Vérifiez que vous utilisez un programme adapté à la lecture de ce type de CD. Par exemple, le système ne peut pas lire un CD de données au moyen d'un logiciel de type audio.

Problem: Vous ne pouvez pas faire fonctionner l'imprimante.

Solution: Vérifiez que la connexion du câble de l'imprimante est correcte. Vérifier que le bouton d'alimentation de l'imprimante est sur la position Marche. Vérifiez enfin que l'imprimante est "en-ligne".

Problem: Vous ne pouvez pas enregistrer de données sur disquette.

Solution: Vérifiez que la disquette a été correctement formatée.

Consultez le guide d'utilisation de votre système d'exploitation au sujet du formatage des disquettes.

Problem: La disquette est protégée en écriture.

Solution: Éjectez la disquette, retirez la protection en écriture et réessayez.

Problem: La disquette peut également être pleine.

Solution: Libérez de l'espace ou utilisez une autre disquette.

Problem: Le lecteur de disquette ne fonctionne pas.

Solution: Demandez assistance à votre distributeur.

Problem: Vous ne parvenez pas à utiliser la souris.

Solution:

Vérifiez la connexion du câble.
Essayer la souris avec une application différente pour vérifier s'il existe un problème d'incompatibilité d'ordre logiciel.
Si possible, vérifiez la souris avec un autre ordinateur. Si elle ne fonctionne pas non plus, il se peut qu'elle soit défaillante.

Pour contacter votre distributeur

Si vous rencontrez toujours des problèmes après avoir lu la section ci-dessus, l'étape suivante est de contacter votre distributeur. Celui-ci peut évaluer si l'ordinateur nécessite d'être apporté à son magasin/atelier. Avant d'appeler votre distributeur, veuillez préparer les réponses aux questions suivantes :

Quelle est la configuration de votre ordinateur? Votre distributeur a besoin de connaître les périphériques que vous utilisez.
Quels sont les messages affichés à l'écran, le cas échéant?
Quel logiciel exécutez-vous au moment où le problème intervient?
Qu'avez-vous déjà entrepris pour essayer de résoudre le problème? Si vous avez négligé une étape, votre distributeur peut éventuellement vous aider à résoudre le problème par téléphone.

Chapitre 10

Amélioration de votre système

Augmenter la mémoire

Reportez-vous aux instructions et aux illustrations suivantes pour augmenter la mémoire de votre ordinateur.

Arrêtez l'ordinateur et débranchez l'adaptateur secteur ainsi que tous les périphériques.

Retournez l'ordinateur à l'envers et orientez vers vous les ports situés à l'arrière de celui-ci. Retirez le compartiment du module mémoire.

Retirez les vis qui retiennent le couvercle du compartiment du module de mémoire RAM et placez-les dans un endroit sûr.

Retirez le couvercle du compartiment en l'inclinant et en le tirant.
Si vous voulez installer un module mémoire de capacité supérieure, pousser doucement sur les attaches situées sur chaque côté afin de dégager le module en place. Inclinez légèrement la carte vers le haut et faites-la glisser doucement hors de son emplacement. Rangez la carte dans le sachet antistatique qui protège le nouveau module que vous allez installer.
Pour installer une nouvelle carte mémoire, présentez la carte avec le côté connecteur doré orienté vers le connecteur du compartiment mémoire. Afin d'éviter les erreurs, le côté connecteur de la carte comporte des bords de dimensions différentes. Vous ne pouvez insérer la carte que d'une seule façon.
Insérez le connecteur du bord de la carte dans l'emplacement. Le bord doré du connecteur ne doit plus être visible lorsque la carte est correctement insérée.
Poussez sur la carte vers le bas jusqu'à ce que vous entendiez un clic au moment où les attaches du connecteur la bloquent dans son emplacement.
Lorsque le module mémoire est correctement installé, vous pouvez remettre en place le couvercle du compartiment.
Posez le couvercle et serrez les vis de fixation.

Le module de disque dur facile à remplacer

Le disque dur de votre ordinateur portable est conçu pour être facilement remplacé. Vous devez sauvegarder votre disque dur avant d'essayer de le remplacer.

Pour remplacer votre disque dur

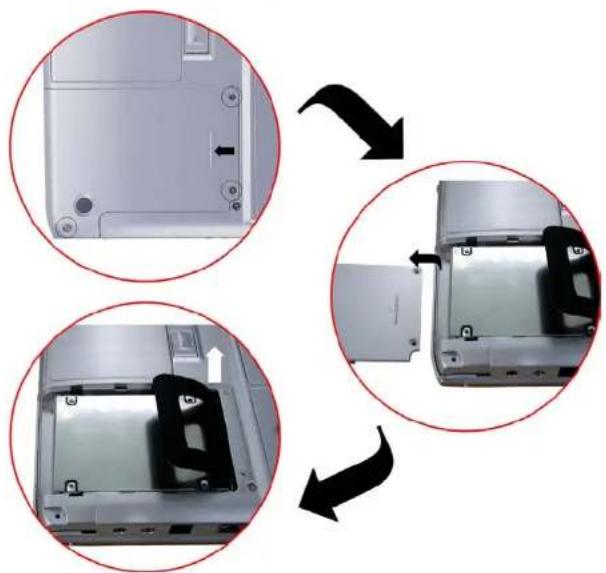

Arrêter complètement le système. Retournez l'ordinateur à l'envers et placez le panneau frontal en face de vous.
Retirez les trois vis qui fixent le couvercle du compartiment et conservez-les dans un endroit sûr.
Retirez le couvercle du disque dur en le faisant glisser vers l'extérieur.

Le module de disque dur est fixé sur un support spécial que le maintien dans le boîtier de l'ordinateur. 4 vis fixent le support. Retirez ces vis et conservez-les dans un endroit sûr.
Poussez doucement le disque dur dans le sens de la flèche afin de le dégager de ses attaches, comme indiqué dans l'illustration ci-dessous.
Tirez doucement sur la poignée du disque dur et retirez-le hors de son compartiment.
Pour installer un nouveau disque dur, vous devez aligner la fixation du module avec les emplacements du compartiment. Pressez doucement sur la fixation jusqu'à ce qu'elle s'engage correctement dans l'ordinateur. Ne forcez pas la mise en place du module car cela pourrait tordre et endommager les broches du connecteur du disque dur.
Faites glisser le couvercle du compartiment afin de le remettre en place et vérifiez que les trous de vis sur le couvercle soient alignés avec ceux du boîtier.
Fixez le couvercle au moyen des trois vis.

Remplacement de l'unité centrale de votre système

Reportez-vous aux instructions et aux illustrations suivantes pour remplacer l'unité centrale de votre ordinateur portable.
Arrêtez l'ordinateur et débranchez l'adaptateur secteur ainsi que tous les périphériques. Sur le panneau arrière de votre ordinateur portable, soulever avec un doigt le couvercle à charnière fixé au panneau LCD.

Inclinez l'écran LCD de votre ordinateur selon un angle de 90°, puis soulever le couvercle à charnière avec précaution.

Enlever l'écran, qui est fixé au clavier, de manière à retirer le dissipateur thermique monté sur l'unité centrale.

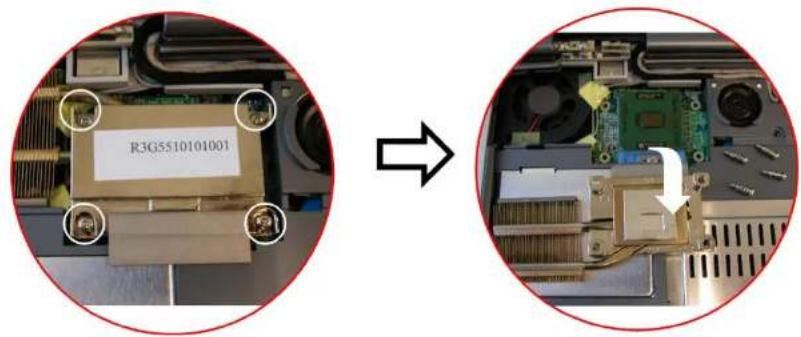

Retirez toutes les vis fixées au dissipateur thermique.
Avant de retirer les vis, certaines mesures doivent être observées pour retirer le dissipateur thermique.
Pour retirer le dissipateur thermique, dévissez d'abord une vis de maintien avec précaution.
Après avoir desserré une vis, vérifiez que la suivante que vous dévissez est du côté adjacent, comme indiqué sur le schéma.

AVERTISSEMENT

Dévissez d'abord toutes les vis avant de retirer entièrement le radiateur de dissipation de chaleur. L'inobservation de cette étape endommagerait gravement le radiateur de dissipation.

Vous pouvez maintenant retirer toutes les vis dans le même ordre que vous aviez d'abord suivi pour les desserrer.

Appendix A

Caractéristiques

Caractéristiques Détaillées de l'Ordinateur Portable

Processeur		• Processeur Intel® Celeron® M (Banias), cache de niveau 2 512 Ko, FSB à 400 MHz• Kit FCPGA-M 479 brochcs
Systèmes d'exploitation compatibles		• Microsoft® Windows® XP Edition Professionnelle• Microsoft® Windows® XP Edition Familiale
Logique résidente		• SiS M661MX + 963L
Mémoire		• Extension : 2 compartiments module mémoire vive dynamique synchrone DDR SO-DIMM à 200 broches, extension de la mémoire système jusqu'à 2 Go• Compatible avec module de mémoire vive dynamique synchrone DDR-266/333/400, 3,3V
Ecran LCD		• 14,1"/15" XGA (1024 x 768) TFT LCD
Carte graphique et vidéo		• Contrôleur graphique intégré : SiSM661MX avec solutions graphiques intégrées• AGP 8X• SMA jusqu'à 64 Mo de mémoire vive dynamique synchrone DDR
Disque dur		• Hauteur 2,5" 9,5 mm, prise en charge ATA 100/66
Lecteur optique		• Lecteur CD-ROM, DVD-ROM, Combo (DVD-ROM + CD-RW), DVD + RW, multi DVD, hauteur : 12,7 mm
Périphérique de pointage		• Pavé tactile Synaptics équipé d'une touche de défilement 4 directions
Touches d'accès rapide		• Messagerie électronique, touche de fonction Internet
Témoins LED		• Alimentation, Pause/Reprise, Etat de charge de la batterie, Accès au disque dur, Mode verrouillage clavier numérique, Mode verrouillage majusculcs, Arrêt du défilcment
Clavier		• Déplacement des touches de 3,0 mm, touches de déplacement, 88 touches et une touche de fonction Windows
Ports d'interface		• Pour connectivité
	Tranche gauche	• Connecetur d'entrée microphone, prise pour casque audio avec adaptateur de prise en charge multicanaux 5.1 SPDIF, port modem, port LAN, port USB 2.0 X2
	Tranche droite	• Câble d'alimentation
	Tranche arrière	• Port USB 2.0 x2, sortie TV, connecetur CRT, port parallèle
Audio		• Contrôlcur Audio : circuit microprogrammé intégré, Codce Audio : CMedia 9761• Compatible AC97 2.1, SPDIF et multicanaux 5.1• Deux haut-parleurs stéréo intégrés
Adaptateur secteur		• Entrée : 100-240V CA, 50-60Hz, 1,5A, Universel• Sortie : 19 V CC, 3,16A, 60 W
Batterie		• Module de batterie Lithium Ion à 4 piles (32,56Whr/2200mAh) cylindriques• Module de batterie Lithium Ion à 8 piles (53,28Whr/1800mAh) carrées
Charge de la batterie		• Durée de charge d'un module de batterie Lithium Ion à 4 piles : recharge complète en 2 heures lorsque le système est arrêté• Durée de charge d'un module de batterie Lithium Ion à 8 piles : recharge complète en 4 heures lorsque le système est allumé
Autonomie		• Environ 1.5 heures pour le module de batterie à 4 piles (carrées)• Environ 2 heures pour le module de batterie à 8 piles (carrées)
BIOS		• AMI• Prise en charge PnP, mot de passe
Communication		Carte Gigabit Ethernet 10/100/1000Mo/s intégréeFax/modem MDC V.90 56K intégréEn option, carte mini PCI intégrée compatible WiFiTMréseau sans fil(802,11o, 802,11g)
Connecteurs USB		Quatre ports USB 2.0, jusqu'à 480Mo/s
Gestion de l'alimentation		Prise en charge ACPI 2.0Supporte Stand-by, Suspend to Disk et Suspend to RAM
Sécurité		Verrou Kensington
WHQL		WLP2.1a
Dimensions		326,0(L) x 285,0(P) x 25,3.0(II)mm/32,0 mm (avant/arrière)
Poids		2,6 kg avec un écran 14.1", 4 piles et le lecteur optique
