Produkttyp	Notebook
Marke und Modell	ECS 557
Prozessor	Intel® Celeron® M (Banias) 1,3 GHz, L2-Cache 512 KB, FSB 400 MHz
Arbeitsspeicher (RAM)	Bis zu 2 GB DDR (2 Steckplätze SO-DIMM, DDR-266/333/400)
Bildschirm	14,1" oder 15" TFT XGA (1024x768)
Grafikkarte	Integrierte SiS M661MX, AGP 8X, gemeinsamer Speicher bis zu 64 MB
Primärspeicher	Festplatte 2,5" 9,5 mm, ATA 100/66 (Kapazität variiert je nach Konfiguration)
Optisches Laufwerk	CD-ROM, DVD-ROM, Combo oder DVD±RW (je nach Konfiguration)
Anschlüsse	4 USB 2.0 Anschlüsse, 1 parallele Schnittstelle, 1 VGA, 1 TV-Ausgang, 1 Gigabit Ethernet, 1 Modem, 1 Mikrofonanschluss, 1 Kopfhörer/SPDIF-Ausgang
Drahtloses Netzwerk	WLAN 802.11b/g optional (MiniPCI-Karte)
Audio	Integrierte Stereolautsprecher, integriertes Mikrofon, AC97 2.1 kompatibel
Tastatur und Touchpad	88-Tasten AZERTY-Tastatur, Synaptics Touchpad mit Bildlauffunktion
Netzteil	Netzadapter 100-240V AC, 50-60Hz, 1,5A; Ausgang 19V DC, 3,16A (60W)
Akku	Lithium-Ionen 4 Zellen (32,56 Wh) oder 8 Zellen (53,28 Wh)
Akkulaufzeit	Ca. 1,5 h (4 Zellen) bis 2 h (8 Zellen) je nach Nutzung
Sicherheit	Kensington-Schloss, BIOS-Passwort
Betriebssystem	Microsoft Windows XP Home Edition oder Professional
Abmessungen	326 x 285 x 25,3 bis 32 mm (B x T x H vorne/hinten)
Gewicht	Ca. 2,6 kg (mit 14,1"-Bildschirm, 4-Zellen-Akku und optischem Laufwerk)

Häufig gestellte Fragen - 557 ECS

Wie reinige ich den LCD-Bildschirm, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch. Befeuchten Sie es bei Bedarf leicht mit Wasser. Verwenden Sie niemals flüssige oder sprühbare Reinigungsmittel. Wischen Sie die Oberfläche vorsichtig ab, ohne zu drücken. Weitere Details finden Sie im Abschnitt Pflege des LCD-Bildschirms der Anleitung.

Wie tausche ich den Akku des ECS 557 aus?

Schalten Sie den Computer aus und ziehen Sie den Netzadapter ab. Drehen Sie das Gerät um, schieben Sie die Entriegelungslasche, um den Akku zu lösen, und entnehmen Sie ihn. Setzen Sie den neuen Akku schräg ein und drücken Sie ihn bis zum Einrasten. Weitere Einzelheiten finden Sie im Kapitel Einsetzen und Entfernen des Akkumoduls.

Wie kann ich den Arbeitsspeicher erweitern?

Schalten Sie den Computer aus, trennen Sie den Netzadapter und entfernen Sie den Akku. Öffnen Sie das Speicherfach auf der Rückseite, lösen Sie das vorhandene Modul und setzen Sie das neue DDR SO-DIMM-Modul unter Beachtung der Aussparung ein. Schließen und verschrauben Sie das Fach. Die Anleitung beschreibt den vollständigen Vorgang im Kapitel Speichererweiterung.

Wie verbinde ich mich mit einem WLAN-Netzwerk?

Stellen Sie sicher, dass die WLAN-Karte installiert ist. Klicken Sie auf das Netzwerksymbol in der Taskleiste, wählen Sie Ihr Netzwerk aus der Liste und geben Sie ggf. den Sicherheitsschlüssel ein. Sie können die Konfiguration auch über Systemsteuerung > Netzwerkverbindungen vornehmen. Die Anleitung beschreibt das Verfahren im Abschnitt Drahtlose Netzwerkverbindung.

Wie stelle ich die Bildschirmhelligkeit ein?

Drücken Sie gleichzeitig die Tasten Fn + F7, um die Helligkeit zu verringern, oder Fn + F8, um sie zu erhöhen. Diese Tastenkombinationen werden im Kapitel Einstellungen des LCD-Bildschirms beschrieben.

Was tun, wenn der Computer nicht startet?

Überprüfen Sie zuerst die Stromversorgung: Netzadapter angeschlossen, Akku geladen. Bleibt der Bildschirm schwarz, versuchen Sie die Helligkeit einzustellen. Wenn der Computer Pieptöne von sich gibt, notieren Sie den Code und schlagen Sie im Abschnitt Fehlerbehebung nach. Sie können auch einen erzwungenen Herunterfahren durchführen, indem Sie den Ein-/Ausschalter 4 bis 6 Sekunden gedrückt halten, und dann neu starten.

Wie verwende ich das Touchpad?

Das Touchpad befindet sich unterhalb der Tastatur. Bewegen Sie einen Finger, um den Cursor zu verschieben. Verwenden Sie die Tasten unter dem Pad als linken/rechten Mausklick. Der rechte Rand ermöglicht das Scrollen. Vermeiden Sie es, das Pad mit schmutzigen oder fettigen Fingern zu berühren. Beachten Sie die Vorsichtsmaßnahmen im Abschnitt Das Touchpad.

Wozu dienen die Fn-Tasten und wie verwendet man sie?

Die Fn-Taste in Kombination mit den Tasten F1 bis F12 aktiviert Sonderfunktionen: F1 aktiviert/deaktiviert den Akku-Alarm, F2 schaltet den Ton stumm, F3/F4 regelt die Lautstärke, F7/F8 regelt die Helligkeit, F10 ändert die Auflösung, F12 schaltet die Anzeige um (LCD, CRT, TV). Die vollständige Tabelle finden Sie im Abschnitt Tastaturübersicht.

Wie schließe ich einen externen Monitor oder Projektor an?

Schließen Sie das VGA-Kabel an den CRT-Anschluss auf der Rückseite an. Verwenden Sie die Tastenkombination Fn + F12, um zwischen den Anzeigemodi zu wechseln: nur LCD, nur CRT, beide gleichzeitig usw. Sie können die Konfiguration auch über Systemsteuerung > Anzeige > Einstellungen vornehmen.

Was tun, wenn der Ton nicht funktioniert?

Überprüfen Sie, ob die Lautstärke nicht stummgeschaltet ist (Taste Fn + F2) und ob sie ausreichend hoch ist (Fn + F4). Stellen Sie sicher, dass die Lautsprecher in der Audio-Software nicht stummgeschaltet sind. Wenn das Problem weiterhin besteht, installieren Sie den Audiotreiber neu (siehe Kapitel Installation des Audiotreibers).

BEDIENUNGSANLEITUNG 557 ECS

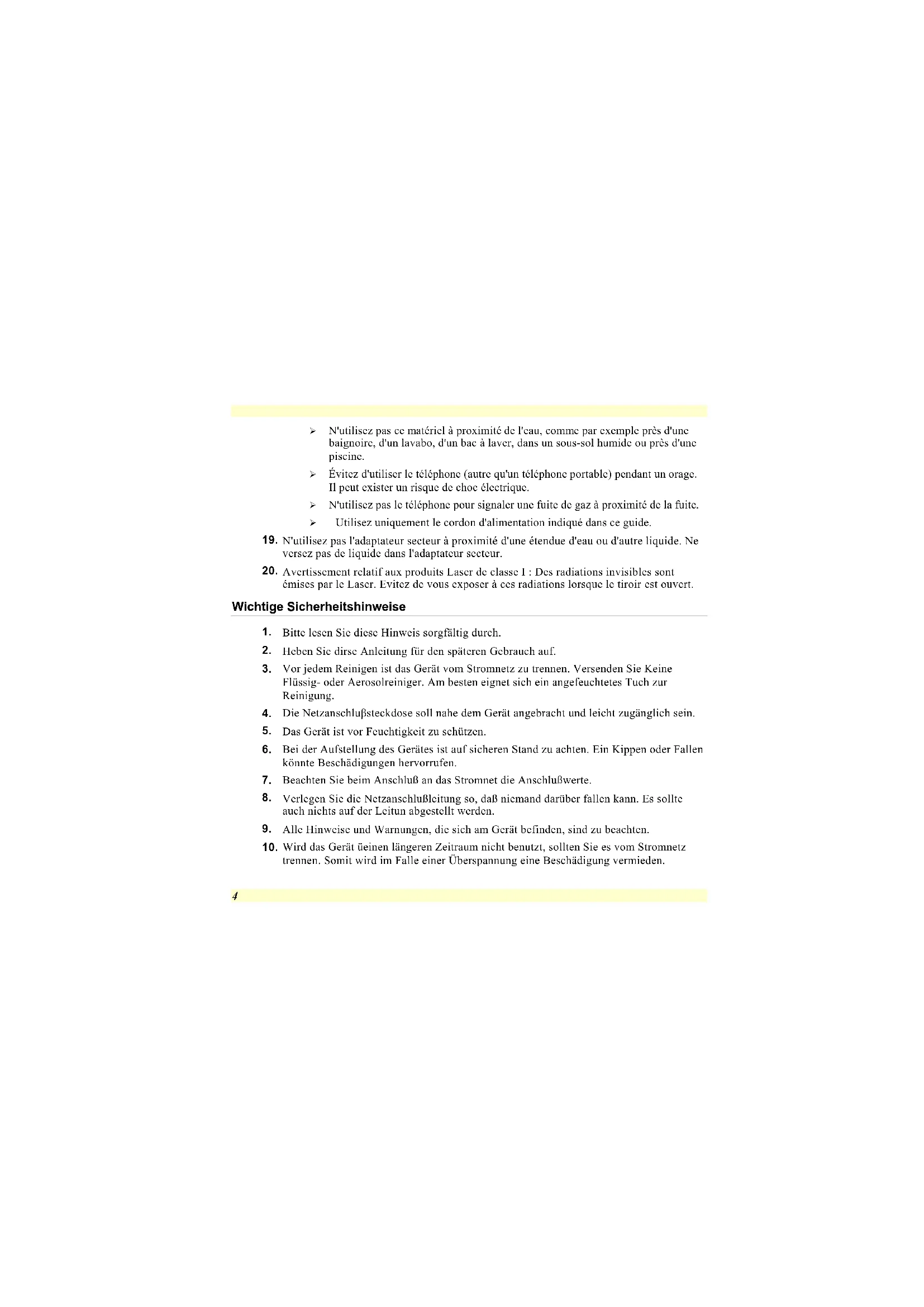

Wichtige Sicherheitshinweise

1. Bitte lesen Sie diese Hinweis sorgfältig durch.
2. Heben Sie dirse Anleitung für den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Versenden Sie Keine Flüssig- oder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschlußsteckdose soll nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluß an das Stromnet die Anschlußwerte.
8. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen kann. Es sollte auch nichts auf der Leitun abgestellt werden.
9. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.

10. Wird das Gerät ücinen längeren Zeitraum nicht benutzt, sollten Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.

11. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könne einen Brand bzw. Elektrischen Schlag auslösen.

12. Öffnen Sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von authorisiertem Servicepersonal geöffnet werden.
13. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle zu Überprüfung.:

a. Netzlabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
c. Das Gerät war Feuchtigkeit ausgesetzt.
d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.
e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.

f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

1. VORSICHT: Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.
2. Dieses Schaltnetzteil kann bis zu einer Außentemperatur von maximal 35°C.
3. Die Ausgangswerte dürfen nicht die auf dem Label angegebenen Werte überschreiten.
4. Anforderungen an das Stromkabel

Das Kabel-Set, das an das Netzteil angeschlossen wird, muss den Anforderungen des Landes, in dem Sie das Netzteil einsetzen, genügen, je nachdem, ob die Netzspannung 100-120 oder 200-240V Wechselspannung beträgt.

Das Kabel-Set muss für das Land, in dem es eingesetzt wird, zugelassen sein.
Der Gerätestecker des Kabels muss in eine CEE22/ EN603/ IEC 320 Buchse passen.

A. Für die USA und Kanada:

Das Kabel-Set muss UL-gelistet und CSA zertifiziert sein.

Die Minimalanforderungen für das Kabel entsprechen No. 18 AWG.

B. Für Japan:

Alle Teile des Kabel-Sets müssen entsprechend dem japanischen Dentori Law mit einem „PSE“ or „T“-Symbol markiert sein
Die Minimalanforderungen für das Kabel sind .75m m ^2 Leiter.

C. Für andere Länder:

Die Zubehörteile des Kabel-Sets müssen das Prüfsiegel derjenigen Stelle, die in dem jeweiligen Land für die Sicherheitsprüfung zuständig ist, tragen.
Das Kabel muss vom HAR (harmonisierten) Typ H03VV-F sein.
Das Kabel-Set muss eine Stromkapazität von mindestens 2,5 Ampere haben und Spannungen von 125 oder 250 V Wechselstrom gestatten.

1. Bei der Benutzung Ihres Telefongerätes sollten Sie immer die grundlegenden Sicherheitsmaßnahmen beachten, um das Risiko von Feuer, Stromschlägen und Verletzungen zu minimieren. Zu beachten sind u.a. folgende Punkte:

Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie zum Beispiel Badewanne, Waschbecken, Spülbecken, Waschbottich, in feuchten Kellerräumen oder in der Nähe von Schwimmbecken.
Benutzen Sie kein Telefon (ausgenommen schnurlose Modelle) während eines Gewitters. Es besteht das geringe Restrisiko eines Blitzschlages.
Benutzen Sie das Telefon nicht um ein Gasleck zu melden, falls es sich in der Nähe des Lecks befindet.
Benutzen Sie nur solch ein Stromkabel, wie in dieser Anleitung beschrieben.

1. Benutzen Sie das Netzteil nicht in unmittelbarer Nähe zu Wasser oder anderen Flüssigkeiten. Gießen Sie nie Flüssigkeiten über das Netzteil.

2. Achtung Laser: Laser Produkt der Klasse I. Achtung - Unsichtbarer Laserstrahl, vermeiden Sie Kontakt mit dem Strahl bei offenem Gehäuse.

3. Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers.

Entfernen Sie den Akku auf keinen Fall bei eingeschaltetem Notebook, da hierdurch Daten verloren gehen könnten.
