MODE D'EMPLOI CW4176S ASKO

Pictograms used - Pictogrammes utilisés

Important information - Important à savoir -

Wissenswertes - Vigtig information

Tip - Tip - Conseil - Tips

CONTENTS

Your cooker hood

Introduction 4

Use

Description 5

Operation 6

Cleaning filters 8

Maintenance

Cleaning 9

Installation

General 12

Connection 13

Build-in dimensions 14

Assembly 15

Appendix

Disposal 22

Introduction

	Introduction	4
Utilisation
	Description	5
	Commandes	6
	Nettoyage et remplacement des filtres 8
Entretien
	Nettoyage	9
Installation
	Généralités	12
	Raccordement électrique 13
	Dimensions d’encastrement 14
	Montage	15
Annexe
	Mise au rebut 22

Introduction

Après avoir lu cette notice d'utilisation, vous apprendrez rapidement à maîtriser toutes les possibilités de cet appareil. Lisez les consignes de sécurité et les instructions d'entretien de l'appareil.

Conservez les instructions pour l'installation et l'utilisation de l'appareil. Elles pourront vous servir de référence dans l'avenir.

Avant l'utilisation, lisez les consignes de sécurité séparées.

Description

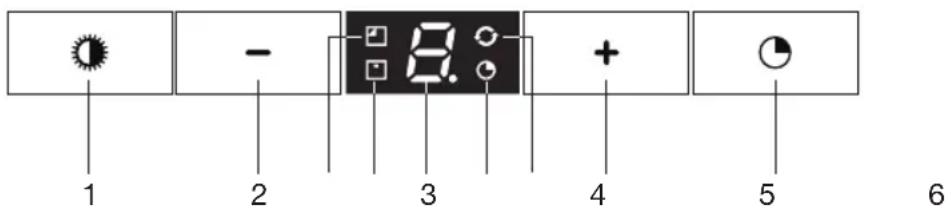

1 2 3 4 5 6

1. Touche Éclairage - Marche/Arrêt et réduction de l'intensité
2. Touche Arrêt et Réduction de la vitesse
3. Témoin de saturation du filtre au charbon
4. Témoin de saturation des filtres à graisse
5. Affichage des réglages
6. Témoin de la fonction minuterie
7. Témoin de la fonction 'Air propre' [Clean Air]
8. Touche Marche et Augmentation de la vitesse d'aspiration
9. Touche Minuterie

Attention!

• Avant qu'une fonction soit activée ou désactivée, le moteur et la lampe doivent être éteints.
• Si vous avez acheté une hotte avec filtre au charbon, vous devez activer le témoin de saturation du filtre au charbon tel que mentionné au paragraphe ‘Nettoyage des filtres’.

Commandes

+ 8.

Activer et désactiver l'aspiration

• Appuyez sur la touche ‘+’ (8). La hotte aspirante se met en marche à la puissance la plus basse.
• Appuyez à nouveau sur la touche ‘+’ (8) pour augmenter la vitesse d'aspiration. Effleurez la touche ‘+’ (8) pendant 2 secondes pour choisir directement la vitesse Turbo (voir enclencher la vitesse Turbo).
  La vitesse d'aspiration se règle entre 1 et 4 ou 9 (en fonction du modèle).
• Appuyez sur la touche ‘-’ (2) pour choisir une vitesse inférieure. La vitesse d'aspiration apparaît à l'écran (5).
• Si la vitesse d'aspiration est réglée sur 1, appuyez brièvement sur la touche '-' (2) pour éteindre la hotte.
• Appuyez pendant au moins 2 secondes sur la touche ‘-’ (2) pour éteindre la hotte, quelle que soit la vitesse d'aspiration.

-+ +

Modifier le nombre de vitesses disponibles (modèles à 9 vitesses)

Vous pouvez choisir entre 9 vitesses (standard) ou 5 vitesses.

• Appuyez simultanément pendant au moins 5 secondes sur la touche ‘-’ (2) et la touche ‘+’ (8).
  Le fonctionnement à 5 vitesses est sélectionné. Appuyez à nouveau pendant au moins 5 secondes sur la touche ‘-’ (2) et la touche ‘+’ (8) pour sélectionner le fonctionnement à 9 vitesses.

Allumage et extinction de l'éclairage

• Appuyez brièvement sur la touche de l'éclairage (1). L'éclairage s'allume alors à sa puissance maximum.
• Maintenez votre doigt sur la touche de l'éclairage (1) pour régler l'intensité de la lumière.
  La lumière passe de l'intensité maximum à l'intensité minimum.

Enclencher la vitesse d'aspiration Turbo :

+ 8.

• Appuyez environ 2 secondes sur la touche ‘+’ (8).
  La vitesse Turbo (réglage 'P') est enclenchée pendant dix minutes (en fonction du modèle). Pendant cette période, l'affichage clignote (5). Après cette période, la vitesse d'aspiration réglée initialement est réactivée.
• Pour désactiver la vitesse Turbo, effleurez brièvement la touche ‘+’ (8).

• Appuyez sur la touche minuterie (9).
  Le témoin de la minuterie s'allume
  La hotte s'arrête automatiquement après 10 minutes.
• Pour désactiver la fonction minuterie, appuyez encore une fois sur la touche minuterie (9) ou arrêtez la hotte à l'aide de la touche '-' (2). L'écran indique la vitesse enclenchée et le temps restant.

Si la lumière est allumée, son intensité est automatiquement réduite de 30-40% lorsque la minuterie s'arrête.

Attention!

Lorsque la vitesse Turbo est sélectionnée, il n'est pas possible d'activer la fonction minuterie.

8.

Fonction Air propre [Clean Air]

La fonction Air propre [Clean Air] vous permet de renouveler l'air dans la cuisine pendant une durée maximum de 12 heures.

• Éteignez la hotte.
• Appuyez sur la touche minuterie (9) pendant environ 4 secondes. La hotte fonctionne automatiquement pendant 10 minutes toutes les heures, à la vitesse la plus basse. Pendant l'aspiration, le témoin Clean air (6) clignote.
  Quand, après 10 minutes, la hotte s'arrête, le témoin Clean air (6) reste allumé jusqu'à ce que la hotte se remette en marche au bout de 50 minutes.
• Pour désactiver la fonction Air propre, appuyez, durant l'intermède, sur n'importe quelle touche (sauf la touche de l'éclairage).

Nettoyage des filtres

Saturation des filtres à graisse et des filtres au charbon

Quand le témoin du filtre à graisse (4) ou du filtre au charbon (3) est allumé, cela signifie que les filtres doivent être remplacés ou nettoyés.

Filtre à graisse

Après 30 heures de fonctionnement, le témoin (4) du filtre à graisse se met à clignoter.

• Dans ce cas, nettoyez les filtres à graisse.
• Réinitialisez la mémoire en appuyant sans interruption sur la touche ‘-’ (2), jusqu’à ce que le témoin (4) du filtre à graisse cesse de clignoter.

Filtre au charbon

Après 120 heures de fonctionnement, le témoin (3) du filtre au charbon se met à clignoter.

• Nettoyez ou remplacez le filtre au charbon.
• Réinitialisez la mémoire en appuyant en même temps sans interruption sur les touches ‘-’ (2) et ‘+’ (8), jusqu’à ce que le témoin (3) du filtre au charbon cesse de clignoter.

Activer le témoin de saturation du filtre au charbon

• Appuyez en même temps sans interruption sur la touche ‘+’ (8) et la touche Éclairage (1) jusqu’à ce que le témoin (3) du filtre au charbon clignote deux fois.
  Le témoin du filtre au charbon est activé.

Désactiver le témoin de saturation du filtre au charbon

- Appuyez en même temps sans interruption sur la touche ‘+’ (8) et la touche Éclairage (1) jusqu’à ce que le témoin (3) du filtre au charbon clignote une fois.

Si le témoin de saturation du filtre au charbon est activé :

- Le témoin du filtre au charbon (3) reste allumé pendant 3 secondes.

Si le témoin de saturation du filtre au charbon est desactivé :

- Le témoin du filtre au charbon (3) clignote pendant 3 secondes.

Nettoyage

Attention!

Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, tant à l'intérieur qu'à l'extérieur (au moins aussi souvent que les filtres à graisse). N'utilisez aucun produit abrasif. N'utilisez pas d'alcool !

Attention!

Si vous ne respectez pas les instructions concernant le nettoyage de l'appareil ou le nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions ! Le fabriquant décline toute responsabilité en cas de dommages à la hotte ou d'incendie qui résulteraient d'un mauvais entretien ou du non respect des consignes de sécurité.

Hotte aspirante

Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux.

Rincez à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la soude caustique. La laque de votre hotte restera rutilante si vous la lustrez de temps en temps.

Hottes en inox

Les hottes en inox ne doivent pas être nettoyées au moyen d'éponges métalliques ni de produits récurants ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'inox.

Filtres à graisse en métal

Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le témoin de saturation des filtres - si existant - l'indique) avec un détergent neutre, soit à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Les filtres à graisse doivent être placés dans le lave-vaisselle avec les ouvertures vers le bas, afin que l'eau puisse s'en écouler. Si les filtres à graisse en aluminium sont mis au lave-vaisselle, les produits de nettoyage les ternissent. Cet effet est normal et n'a pas d'impact sur leur fonctionnement.

Enlever la cassette-filtre

7 Coupez le moteur et éteignez la lumière.
2 Ouvrez la fermeture/la sûreté.
3 Retirez le filtre de la hotte.

Nettoyage

Vous pouvez nettoyer les filtres au lave-vaisselle. Faites égoutter convenablement les filtres avant de les remettre en place.

Vous pouvez également nettoyer les filtres à la main.

Nettoyez les filtres à l'eau savonneuse, puis rincez-les. Faites égoutter convenablement les filtres. Pour nettoyer la partie inférieure de la hotte, utilisez un chiffon humide imprégné d'un détergent doux. Essuyez-la ensuite avec du papier essuie-tout ou un chiffon sec.

Remettre en place la cassette-filtre

Placez le filtre dans la hotte avec le dispositif de fermeture sur le côté. Ouvrez le dispositif de fermeture. De cette façon, les ergots latéraux du filtre sont situés vers l'intérieur. En plaçant les filtres, maintenez le dispositif de fermeture dans cette position.

1 Placez les ergots à l'arrière du filtre, dans les ouvertures latérales de la hotte prévues à cet effet.
2 Faites basculer le filtre vers le haut.
3 Lâchez le dispositif de fermeture. Les ergots situés à l'avant du filtre sont alors tournés vers l'extérieur et s'insèrent dans les ouvertures de la hotte prévues à cet effet.

À présent, le filtre est à nouveau en place.

1 2

Attention!

Replacez les filtres à graisse dans leur position initiale (voir figure). Une position correcte des filtres à graisse garantit une aspiration optimale.

Filtres au charbon actif :

Le filtre au charbon actif régénérant doit être nettoyé à la main avec des détergents neutres doux, ou au lave-vaisselle à une température maximum de 65 °C (ne pas laver de vaisselle en même temps).

Essorez le filtre sans l'endommager, enlevez le support et laissez le filtre sécher dans le four pendant au moins 15 minutes, à une température maximum de 100 °C.

Pour une action efficace du filtre au charbon régénérant à chaque utilisation, cette opération doit se répéter tous les 2 mois ou lorsque le témoin du filtre l'indique. Le filtre doit être remplacé après 3 ans au plus tard, ou lorsqu'il est endommagé.

Il est important que les filtres à graisse et le filtre au charbon actif régénérant soient secs avant d'être remis en place.

Remplacement du filtre au charbon :

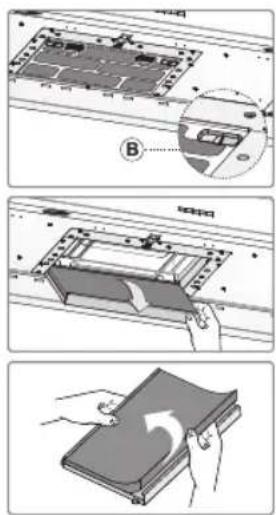

Pour remplacer le filtre au charbon, retirez d'abord les filtres à graisse de la hotte.

• Faites glisser les deux petites tirettes 'B' du filtre au charbon vers l'intérieur.
• Faites basculer le filtre au charbon vers le bas pour le retirer.

Fonctionnement :

• Lorsque la hotte fonctionne en mode recyclage (avec filtre au charbon), elle est plus bruyante qu'en mode évacuation.
• L'action d'un filtre au charbon est optimale lorsque la vitesse du moteur est basse. Il est donc recommandé de ne pas utiliser la fonction Turbo.

Attention!

Cette hotte est équipée d'ampoules LED ! Elles doivent être remplacées par un installateur qualifié. N'essayez pas de remplacer les ampoules LED vous-même.

Généralités

Le raccordement de cet appareil au réseau électrique doit être confié à un installateur professionnel qui connaît et applique la règlementation et les normes de sécurité en vigueur.

Nous déclarons que nos produits satisfont aux directives, mesures et règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.

Important à savoir :

• La distance entre le point le plus bas de la hotte et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une table de cuisson électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
• Respectez les règlements locaux et nationaux applicables à la ventilation des appareils à gaz.
• Plus le tuyau d'évacuation est court et rectiligne, plus la hotte sera efficace.
• Avant de commencer à percer, vérifiez qu'aucune autre conduite ne passe à cet endroit.
• Le tuyau de raccordement de la hotte a un diamètre de 120, 125 ou 150 mm. Utilisez une gaine d'évacuation aussi large que possible (150 mm), ayant un diamètre identique.
• Le matériel d'installation livré avec cette hotte convient aux murs en béton renforcé ou en briques. Pour d'autres matériaux, vous aurez besoin de chevilles et vis spéciales.

Raccordement électrique

Branchement électrique

Cet appareil appartient à la classe d'isolation II (double isolation). Il n'est donc pas nécessaire de brancher le cordon sur une prise mise à la terre.

Vérifiez que la tension mentionnée sur la plaque signalétique correspond à la tension de votre réseau électrique.

Le raccordement au réseau électrique doit être effectué comme suit : MARRON = L = phase BLEU = N = neutre

Cette hotte d'aspiration est équipée d'un cordon secteur avec fiche. La hotte doit être installée de telle sorte que la prise reste accessible.

Attention :

Si vous décidez de réaliser une connexion électrique permanente, la ligne alimentant l'appareil devra comporter un coupe-circuit omnipolaire dont les contacts en position ouverte sont séparés par une distance de 3 mm au moins.

Dimensions d'encastrement

55 cm 65 cm

Hauteur de fixation :

La distance minimum entre les supports de casseroles de la cuisinière à gaz et le bord inférieur de la hotte est de 65 cm. Dans le cas d'une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.

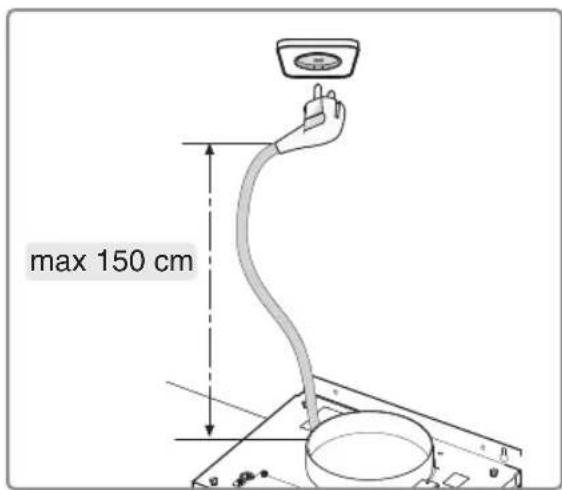

max 150 cm

Montage

Il est recommandé de faire installer cette hotte par deux personnes.

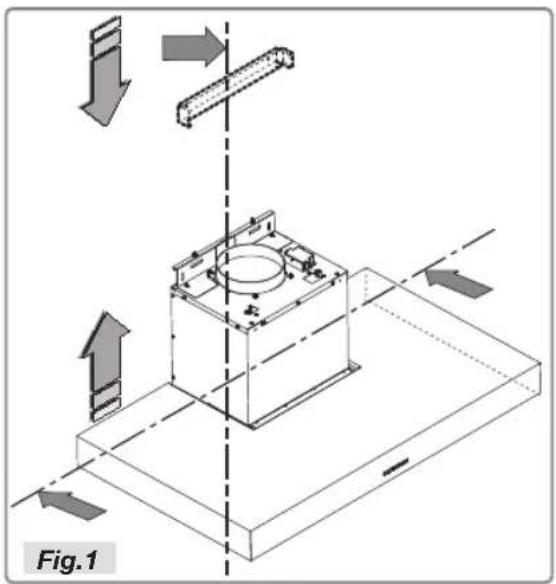

• Tracez sur le mur une ligne indiquant la position du bord inférieur de la hotte, en tenant compte de la distance minimale entre la hotte et la cuisinière.

Fig.2

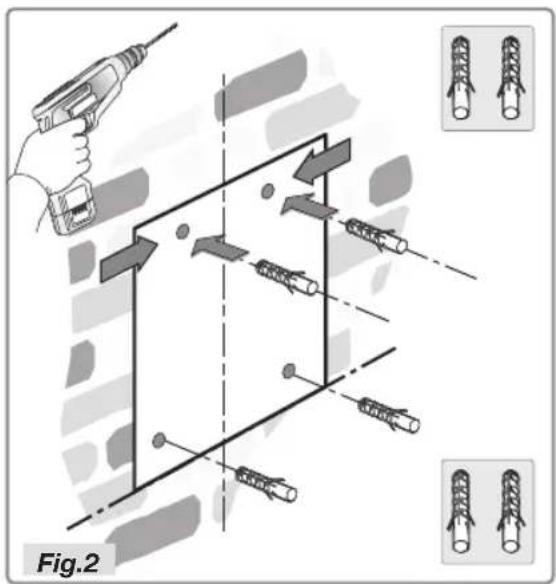

• Placez le gabarit sur le mur en l'alignant sur la marque tracée précédemment. Dessinez la position des trous et percez-les (Fig.2).

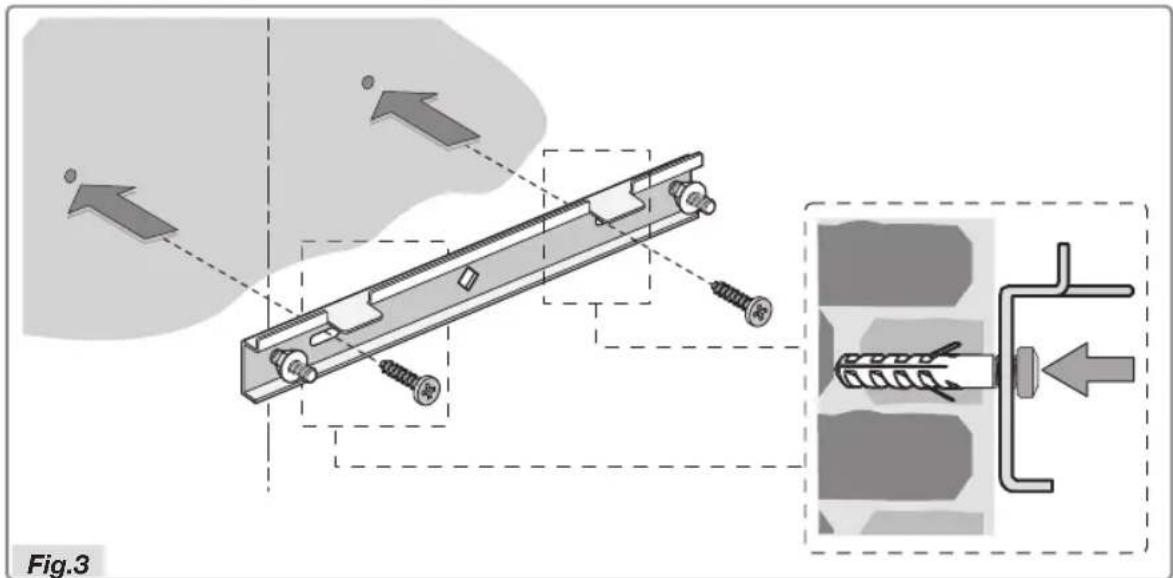

Fig.3

• Placez l'élément de fixation contre la paroi et fixez-le avec les deux vis (livrées avec l'appareil). Pour l'installation, utilisez des vis et chevilles adaptées au type de paroi (par ex.: béton armé, plaque de plâtre, etc.). Si les vis et les chevilles sont fournies avec la hotte, assurez-vous à l'avance qu'elles sont adaptées au matériau sur lequel la hotte doit être fi xée.

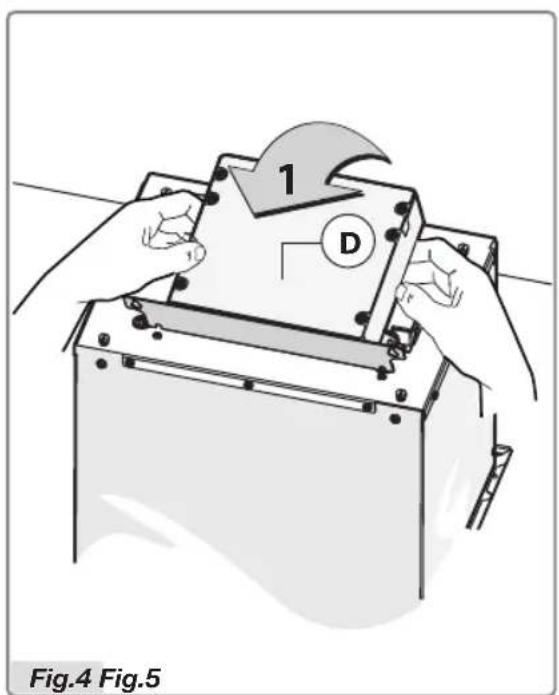

• Pour l'installation de la hotte, placez l'unité électrique D verticalement.

2 G G

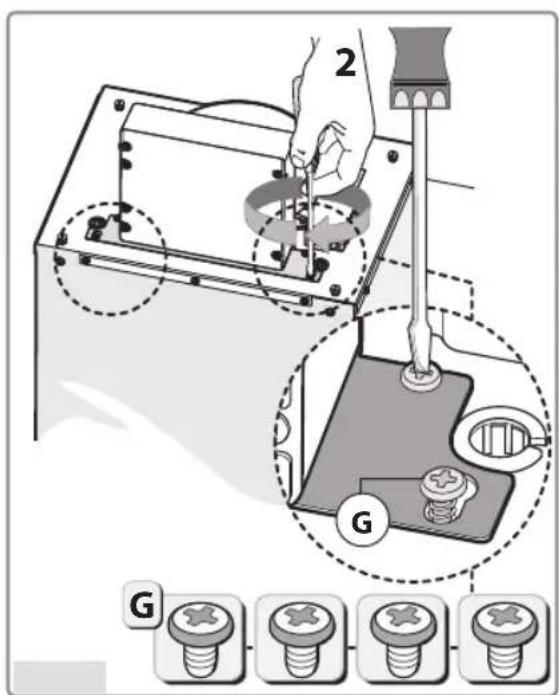

• Assemblez l'élément de fi xation avec les quatre vis G, comme indiqué à la fi gure 5.

1

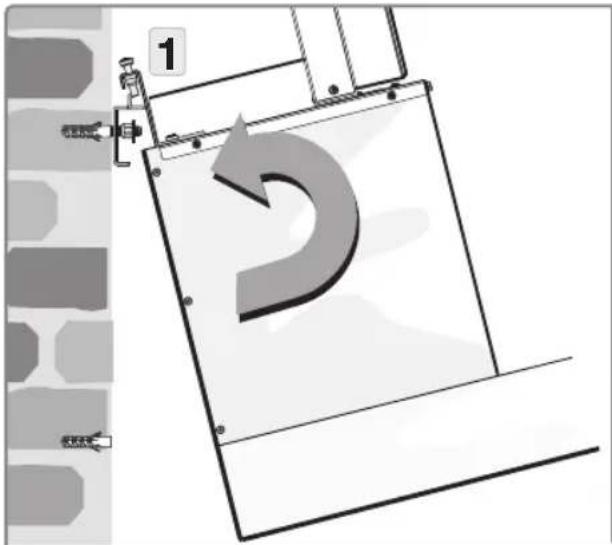

• Faites basculer légèrement la hotte et accrochez-la à l'élément de fi xation, comme indiqué (Fig.6, étape 1).
• Positionnez la hotte et assemblez-la à l'élément de fixation en vissant l'écrou sur la vis sans tête (Fig.6 étape 2).

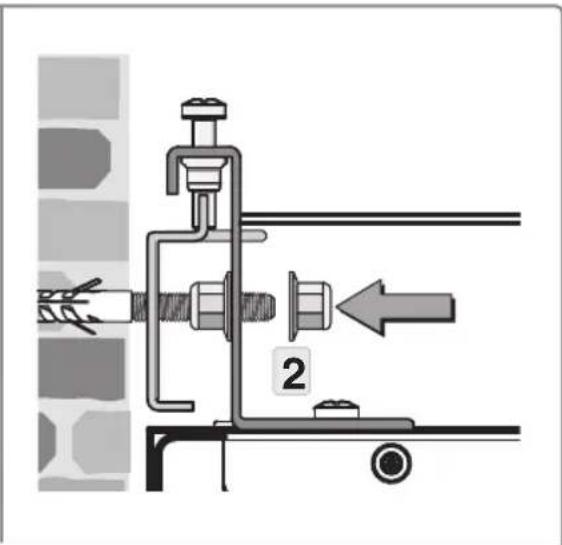

• Tenez une clé à molette appropriée dans une main pour maintenir le contre-écrou en place et, de l'autre main, tournez l'écrou dans l'autre sens avec une deuxième clé (Fig.6 étape 3). La

distance entre l'écrou et l'élément de fi xation doit être d'au moins 3 mm.

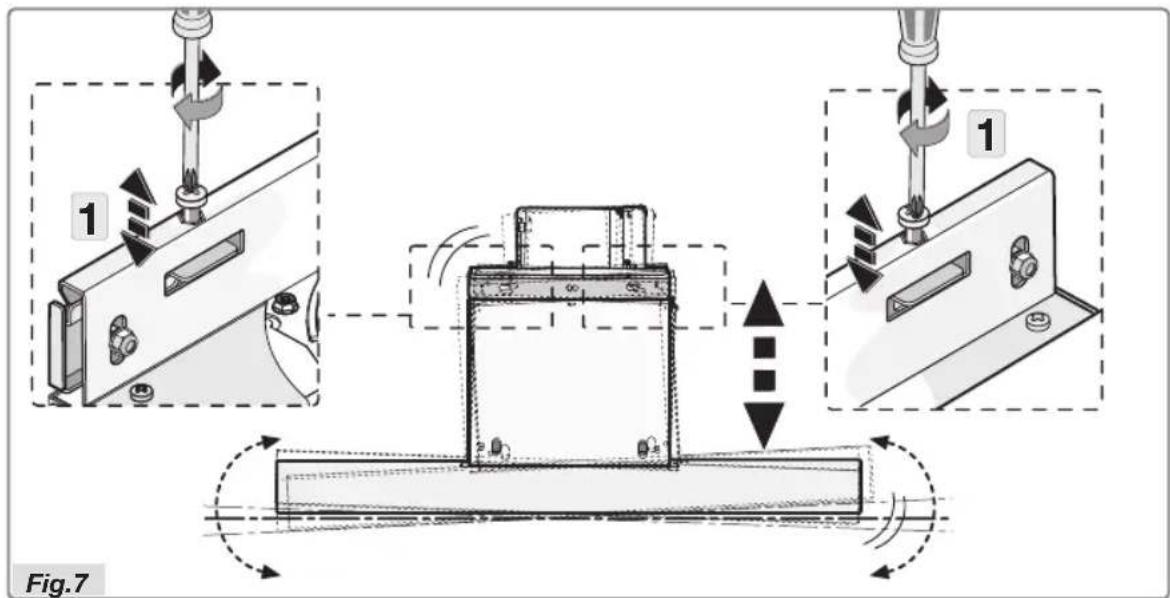

- Positionnez la hotte à l'horizontale en tournant les vis de nivellement (fi gure 7 étape 1.).

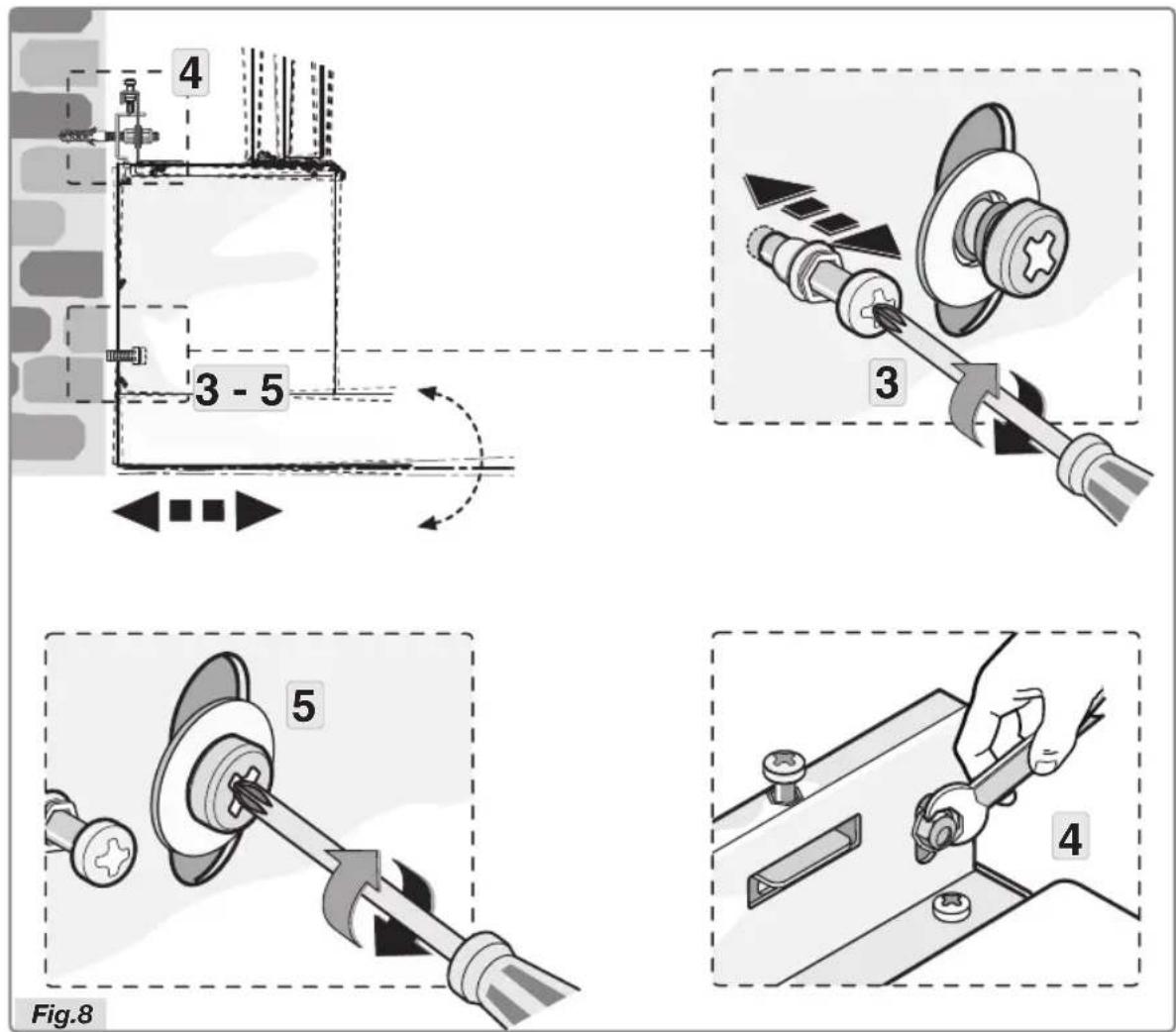

4 3 - 5 3 5 Fig.8 4

• Positionnez la hotte bien à la verticale en tournant les deux vis de réglage se trouvant sur le boîtier du moteur (Fig. 8 étape 3).
• Après avoir mis la hotte à niveau dans le sens horizontal et le sens vertical, serrez les écrous à fond, tel qu'indiqué à la fi gure 8 étape 4, et répétez l'opération avec les vis de sécurité (Fig. 8 étape 5).

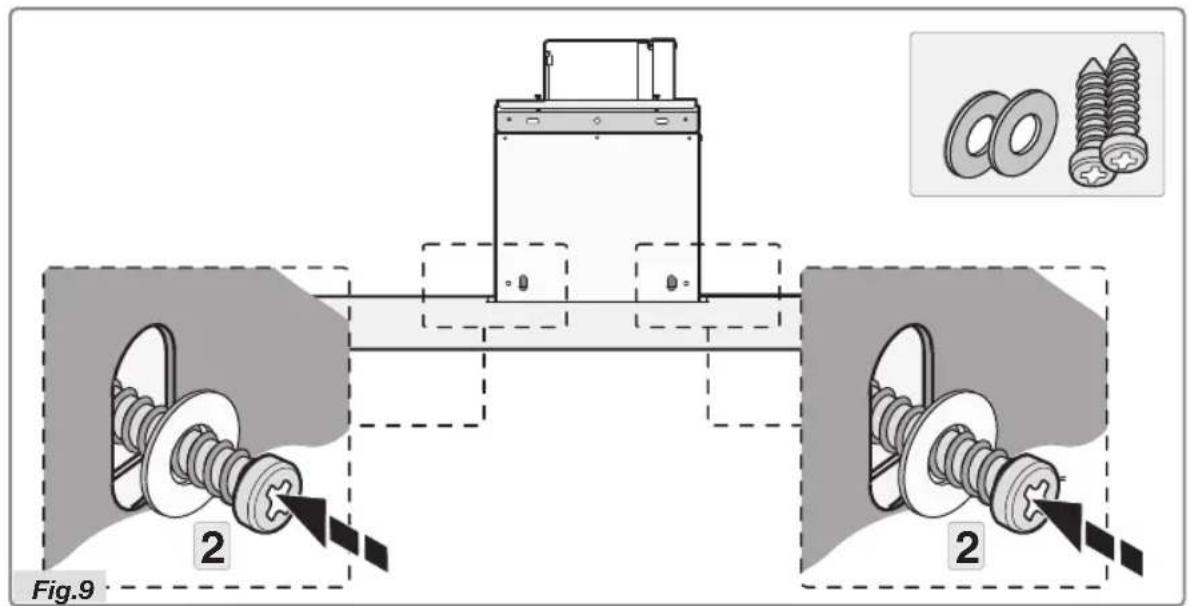

- Fixez défi nitivement la hotte en utilisant les deux vis et les deux rondelles fournies avec l'appareil (fi gure 9 étape 2).

Fig.10

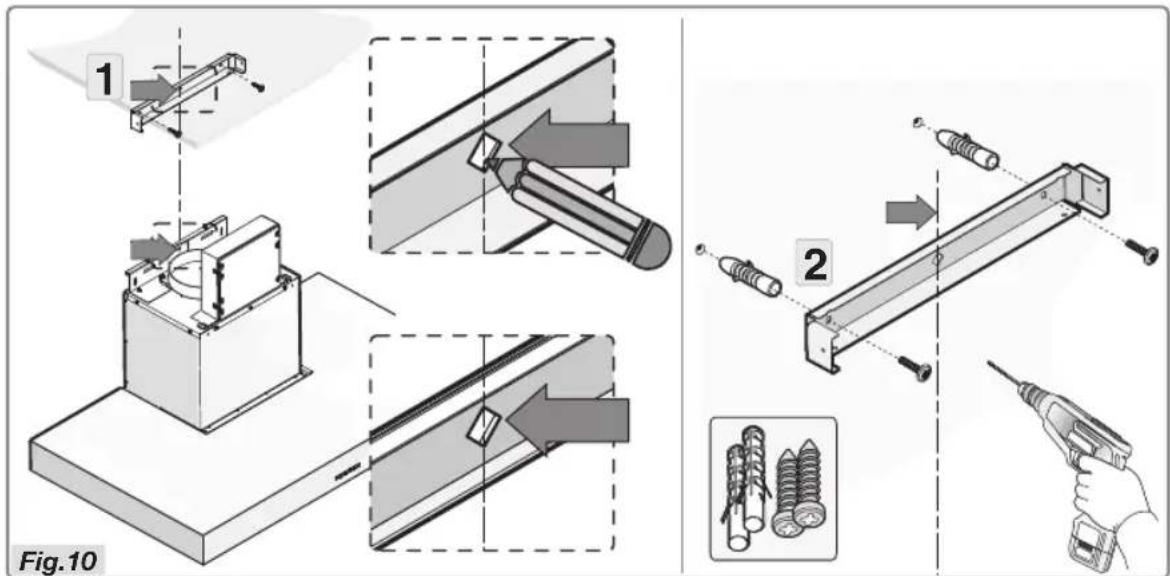

• Positionnez l'élément de fixation en tenant compte des dimensions indiquées à la figure 1 et mettez-le en place au moyen des vis et chevilles fournies avec l'appareil (Fig.10).

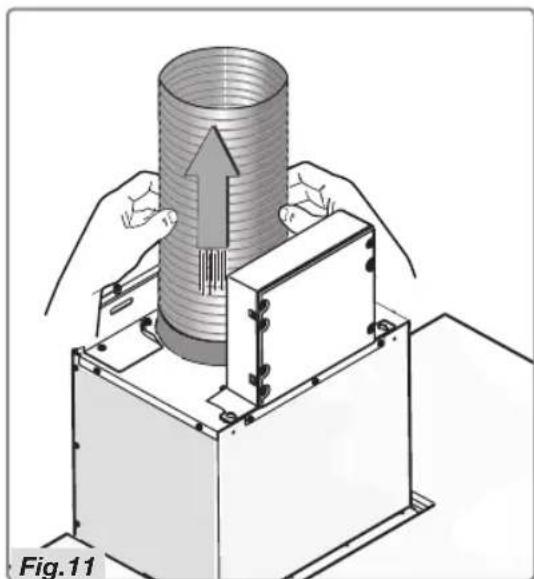

• Fixez la gaine d'évacuation à la bride de raccordement (Fig.11).

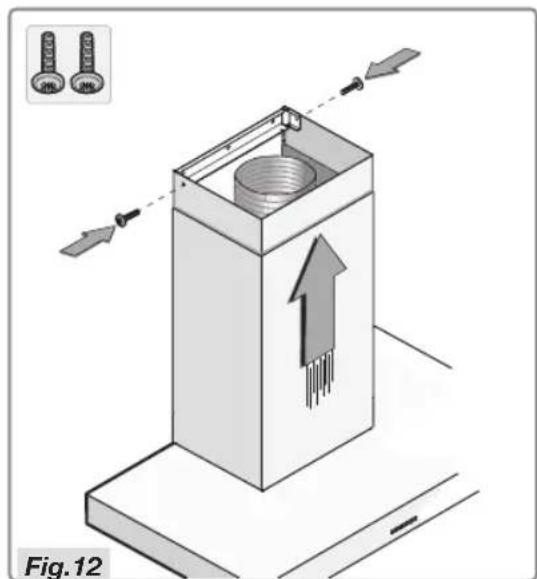

• Insérez la partie supérieure de la cheminée dans la partie inférieure et placez l'ensemble sur la carrosserie de la hotte. Faites glisser la partie supérieure jusqu'à ce qu'elle se trouve contre l'élément de fi xation et assemblez-la avec les deux vis (Fig.12). ASKO FI

Mise au rebut

Que faire de l'emballage et de l'appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Il doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• carton ;
• feuille de polyéthylène (PE) ;
• polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.

Le symbole de la poubelle barrée figure sur le produit ou sur son emballage en application de la directive européenne 2002/96/CE sur les Déchets d'Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils ménagers usagés dans toute l'Europe. Ce produit ne peut donc pas être jeté avec les ordures ménagères, mais doit faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchèterie - municipale ou privée - qui traite les DEEE.

La collecte sélective des appareils électroménagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représente des économies considérables en termes de matières premières et d'énergie.

INHALT

Ihre abzugshaube

Einführung 4

Gebrauch

Beschreibung 5

Bedienung 6

Filter reinigen 8

Pflege

Reinigung 9

Installation

Allgemeines 12

Anschluss 13

Einbaumaße 14

Montage 15

Anlage

Entsorgen 22

Einführung
