Type de produit	Stabilisateur pour smartphone avec trépied intégré
Marque	Zhiyun
Modèle	Smooth 5
Alimentation	Batterie lithium-ion intégrée 2600 mAh (7,4 V nominal)
Charge	USB-C, chargeur recommandé 18 W PD, temps de charge 2 à 4 h
Autonomie	Jusqu'à 25 h (veille) ou 4,5 h (avec lumière d'appoint)
Plage de température	Fonctionnement : -10 °C à 45 °C ; stockage : 22 °C à 28 °C
Compatibilité smartphone	Poids 150-280 g, largeur jusqu'à 90 mm, épaisseur <10 mm
Connectivité	Bluetooth 4.2 (portée jusqu'à 10 m)
Modes de stabilisation	PF (Pan Follow), L (Lock), F (Follow), POV, Vortex, Go
Fonctions principales	SmartFollow, contrôle par manette, molette zoom/focus, lumière d'appoint magnétique (combo), application ZY Cami/StaCam
Contrôle caméra	Bouton photo/vidéo, déclencheur, molette ISO/exposition, commande de zoom
Entretien et nettoyage	Chiffon sec, éviter liquides, recharger à 40-65 % si inutilisé plus de 10 jours
Sécurité	Ne pas démonter, éviter chocs et températures extrêmes, ne pas immerger
Contenu de l'emballage	Stabilisateur SMOOTH 5, trépied, dragonne, câble USB-C, guide de démarrage rapide, carte de membre (et lumière d'appoint pour version Combo)
Période de garantie	12 mois (selon conditions, vérifier sur le site officiel)

FOIRE AUX QUESTIONS - Smooth 5 Zhiyun

Comment charger le Zhiyun Smooth 5 ?

Utilisez le câble USB-C fourni et un chargeur USB (recommandé 18 W PD). Branchez sur le port de charge situé sur le côté du bras vertical. Le voyant reste fixe lorsque la charge est terminée. Le temps de charge est de 2 à 4 heures.

Comment équilibrer mon smartphone sur le Smooth 5 ?

Déverrouillez les axes (inclinaison, roulis, panoramique). Montez le téléphone sur le support. Réglez le bras de l'axe de roulis en déverrouillant et en coulissant jusqu'à ce que le téléphone soit horizontal. Ajustez également la pince avant/arrière. Serrez les verrous.

Quels modes de stabilisation sont disponibles ?

Six modes : PF (Pan Follow, axe panoramique suit la poignée), L (Lock, tous axes verrouillés), F (Follow, inclinaison et panoramique suivent), POV (tous axes suivent), Vortex (inclinaison à 90°, roulis et panoramique suivent), Go (mouvements rapides avec axe roulis verrouillé). Changez de mode avec le bouton MODE.

Comment utiliser l'application ZY Cami avec le Smooth 5 ?

Téléchargez l'application ZY Cami sur l'App Store ou Google Play. Allumez le stabilisateur, activez le Bluetooth du téléphone et lancez l'application. Appuyez sur l'icône caméra en haut à gauche et sélectionnez votre SMOOTH 5 dans la liste. Suivez les instructions d'activation (connexion Internet requise).

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'utilisation. Avec la lumière d'appoint au maximum : environ 4,5 heures. Sans lumière et en veille : jusqu'à 25 heures. La batterie intégrée a une capacité de 2600 mAh.

Comment mettre à jour le firmware du Smooth 5 ?

Deux méthodes : via l'application ZY Cami (notification de mise à jour) ou via un ordinateur. Pour la méthode PC : connectez le stabilisateur en USB-C, téléchargez le dernier firmware sur le site Zhiyun, utilisez 'Zhiyun Gimbal Tools' pour flasher le fichier .ptz. Assurez-vous que la batterie est chargée à plus de 50%.

Le Smooth 5 est-il étanche ?

Non, le SMOOTH 5 n'est pas étanche. Évitez tout contact avec des liquides. Nettoyez-le avec un chiffon sec uniquement. Ne l'utilisez pas sous la pluie ou dans un environnement humide.

Quels smartphones sont compatibles ?

Le SMOOTH 5 supporte les smartphones pesant entre 150 et 280 grammes, avec une largeur maximale de 90 mm et une épaisseur inférieure à 10 mm. Consultez la liste de compatibilité sur le site officiel de Zhiyun pour plus de détails.

Comment installer la lumière d'appoint magnétique ?

Si vous avez le SMOOTH 5 Combo, la lumière d'appoint magnétique se fixe sur la fente magnétique située au-dessus du support de téléphone. Orientez-la vers la caméra avant ou arrière selon votre besoin. Allumez-la avec le bouton dédié sur le panneau de commande.

Que faire si le stabilisateur ne s'allume pas ?

Vérifiez que la batterie est chargée. Branchez-le sur un chargeur pendant quelques minutes. Assurez-vous que les axes sont déverrouillés et que le téléphone est monté. Si le problème persiste, contactez le service après-vente Zhiyun.

MODE D'EMPLOI Smooth 5 Zhiyun

Les fonctionnalités suivantes sont présentées dans ce document PDF.

Recherche rapide par mot clé

Entrez le mot clé dans le champ de recherche et cliquez sur le bouton de recherche

Saut rapide entre les chapitres

Cliquez sur le titre d'un chapitre spécifique du contenu pour y accéder

ZHIYUN

SMOOTH 5

Guide de l' utilisateur

Contenu

Liste des produits

Liste des produits 1

Découvrez le SMOOTH 5

Découvrez le SMOOTH 5 ....3

Batterie et chargement

Batterie et chargement 4

Montage et équilibrage

Fixation du téléphone 5

Installation de la lumière d'appoint 7

Équilibrage....8

Comment utiliser le stabilisateur

Présentation des boutons/voyants/ports 10

Description des modes du stabilisateur 14

Repositionnement manuel 17

Mode Veille 18

Emballage 18

Comment utiliser l'application

Téléchargement de l'application 19

Comment effectuer la connexion 19

Description des fonctionnalités de l'application ······20

Mise à niveau du firmware et étalonnage

Mise à jour du firmware 21

Étalonnage 23

Spécifications du produit
Clause de non-responsabilité et avertissement

Conseils de lecture 28

Avertissements 28

Consignes d'utilisation sécuritaires 29

Carte de garantie

Période de garantie 31

Exclusions de garantie 31

Procédure de réclamation de garantie 31

Carte de contact

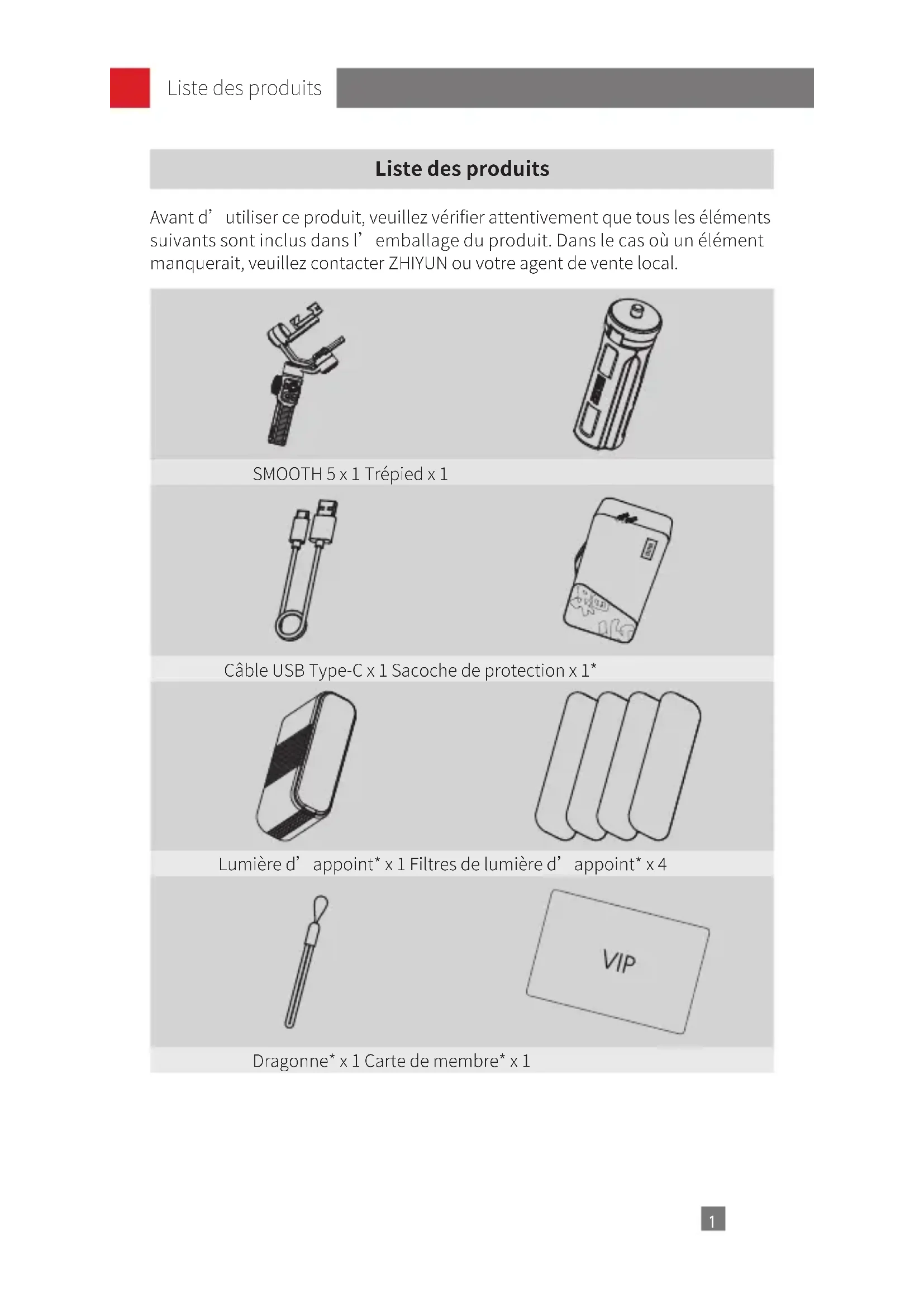

Liste des produits

Avant d' utiliser ce produit, veuillez vérifier attentivement que tous les éléments suivants sont inclus dans l' emballage du produit. Dans le cas où un élément manquerait, veuillez contacter ZHIYUN ou votre agent de vente local.

Dragonne* x 1 Carte de membre* x 1

Manual

Guide de démarrage rapide x 1

Les éléments marqués d'un « ** » sont inclus dans le COMBO SMOOTH 5.

Découvrez le SMOOTH 5

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

1. Fente magnétique pour la lumière d' appoint

2. Molette de contrôle de la mise au point / du zoom

3. Commande de mise au point/zoom

4. Poignée

5. Trépied

6. Port de charge de téléphone portable

7. Support de téléphone

8. Bras de l' axe de roulis

9. Verrou du bras de l' axe de roulis

10. Moteur de l' axe de roulis

11. Voyants lumineux/panneau de commande

12. Moteur de l' axe d' inclinaison

13. Goupille de verrouillage de l'axe d'inclinaison

14. Goupille de verrouillage de l'axe de roulis

15. Trou fileté de 1/4 de pouce

16. Bouton d' alimentation

17. Bouton FN

18. Axe de rotation de la pince de téléphone

19. Bras de l' axe de panoramique

20. Moteur de l' axe de panoramique

21. Verrou d' axe de panoramique

22. Port de chargement/Mise à jour du firmware Type-C

23. Bouton de déclenchement

24. Orifice pour dragonne

25. Lampe d' appoint magnétique TransMount SMOOTH 5 (incluse dans le SMOOTH 5 Combo)

Batterie et chargement

Le SMOOTH 5 est équipé d'une batterie intégrée. Lors vous utilisez SMOOTH 5 pour la première fois, chargez complètement les batteries pour les activer et pour vérifier le bon fonctionnement du stabilisateur.

Méthode de charge : Utilisez le câble USB Type-C fourni pour connecter le chargeur USB (non fourni, nous conseillons un chargeur conforme à la spécification USB Power Delivery prenant en charge un maximum de 18 W) au port de charge du SMOOTH 5. Lorsque le voyant lumineux reste fixe, la charge est terminée.

Fixation du téléphone

1. Déverrouillez l' axe d' inclinaison, l' axe de roulis et l' axe de panoramique, déployez le SMOOTH 5.

Lors de l’ utilisation, veuillez le tourner dans la bonne direction comme illustré sur l’ image pour éviter d’ endommager la goupille de verrouillage.

1. Montez le téléphone portable sur la pince du téléphone. Vous pouvez monter le téléphone en mode portrait ou en mode paysage en fonction du scénario de tournage réel.

Installation en mode Portrait

Installation en mode paysage

1. Faites pivoter le support de téléphone pour passer du mode portrait au mode paysage. Lors de l' utilisation, veuillez le faire tourner dans le bon sens.
2. Lorsque vous montez le téléphone portable, veuillez noter le sens d'installation des caméras du téléphone comme illustré sur l'image.
3. Lorsque vous montez le téléphone portable, veuillez vous assurer que l'ensemble du téléphone portable est bien fixé au support de téléphone.
4. Avant d'allumer le SMOOTH 5, veuillez monter le téléphone portable et équilibrer le stabilisateur.

Installation de la lumière d' appoint

Si vous achetez le SMOOTH 5 Combo, le paquet sera livré avec la lampe d' appoint magnétique. Installez la lumière d' appoint magnétique sur la caméra avant ou arrière en fonction du scénario de tournage réel et assurez-vous qu' elle est bien fixée.

Lumière d' appoint sur la caméra avant

Lampe d' appoint de la caméra arrière

Vous pouvez changer le filtre de la lumière d' appoint en fonction du scénario de tournage réel. Lorsque vous utilisez la lumière d' appoint, évitez de regarder directement la lumière.

Montage en mode portrait

1. Déverrouillez le bras de l'axe de roulis ①, poussez-le pour le déplacer vers la gauche ou la droite ② jusqu'à ce que le téléphone soit stable et presque horizontal ③. Serrez le verrou ④.

1. Déplacez le téléphone portable vers la gauche ou la droite ① jusqu'à ce qu'il soit stable et presque horizontal ②.

Montage en mode paysage

1. Déverrouillez le bras de l' axe de roulis ①, poussez-le pour le déplacer vers la gauche ou la droite ② jusqu'à ce que le téléphone soit stable et presque horizontal ③. Serrez le verrou ④.

1. Déplacez la pince du téléphone vers l'avant ou vers l'arrière ① jusqu'à ce que le téléphone soit stable et presque horizontal ②.

L' état d' équilibre du téléphone portable affectera la durée de fonctionnement du stabilisateur. Le stabilisateur peut fonctionner normalement s' il est déséquilibré, mais il consommera davantage de batterie et affaiblira la puissance du moteur.

Présentation des boutons/voyants/ports

Molette de contrôle de la mise au point / du zoom

Tournez la molette pour contrôler la mise au point et le zoom dans l' application StaCam.

Tournez la molette pour contrôler le zoom dans l' application ZY Cami.

2

Commande de mise au point/zoom

Simple pression : Passer de la mise au point au zoom dans l' application StaCam.

3

Bouton Menu

Simple pression : Accéder au menu SMART/revenir à l' interface de tournage dans l' application ZY Cami.

Appuyez pour revenir à l' interface de tournage dans l' application StaCam.

4

Manette

Poussez la manette vers le haut/bas/gauche/droite pour contrôler la rotation du stabilisateur.

5

Mode du stabilisateur/Niveau de la batterie/Voyant d' état

Mode du stabilisateur : le voyant lumineux de chaque mode reste allumé pour indiquer le mode en cours. (La lumière F clignote pour indiquer le mode Go.)

Niveau de la batterie (appuyez une seule fois sur le bouton d' alimentation du stabilisateur lorsqu' il est sous tension) : le voyant rouge clignotant PF indique que la batterie est faible.

Un voyant blanc clignotant : niveau de la batterie entre 0 et 20 %.

Deux voyants blancs clignotants : 20%-40%

Trois voyants blancs clignotants : 40 %-60 %

Quatre voyants blancs clignotants : 60 %-80 %

Cinq voyants blancs clignotants : 80 %-100 %

État : Cinq voyants clignotant lentement indiquent que le stabilisateur est en veille.

Cinq voyants clignotant rapidement indiquent un échec de la mise à niveau.

Cinq voyants clignotant un par un de gauche à droite indiquent que la mise à niveau est en cours.

6

Bouton de sélection de la résolution

Simple pression : Accéder à l' interface de réglage de la résolution dans l' application ZY Cami/StaCam.

7

Molette de réglage

Tournez la molette dans certains menus de l' application ZY Cami/StaCam pour sélectionner des paramètres/fonctions.

8

Bouton de lumière d' appoint

Simple pression : Permet de confirmer dans certains menus de l'application ZY Cami/StaCam.

Double pression : Commencer à filmer avec le mode choisi dans l' applicationZY Cami/StaCam.

Pression longue : Allumer/éteindre la lumière d' appoint magnétique. (Tournez la molette de réglage pour contrôler la luminosité lorsque l' appareil est allumé.)

9

Bouton de réglage de l' ISO/exposition

Simple pression :

Désactivé dans l' application ZY Cami.

Basculer entre l' obturateur, l' ISO et la balance des blancs dans l' application StaCam.

10

Bouton DISP

Simple pression :

Désactivé dans l' application ZY Cami.

Afficher/masquer les icônes de l' écran dans l' application StaCam.

11

Bouton Album photo

Simple pression : Ouvrir/fermer l' album photo dans l' application ZY Cami/StaCam.

12

Commutateur de mode

Simple pression : Changer le mode du stabilisateur (PF-L-F-POV-V)

Double pression : Revenir au mode précédent

13

Bouton Photo/Vidéo

Simple pression : Commencer à filmer avec le mode choisi dans l' applicationZY Cami/StaCam.

Double pression :

Basculer entre la caméra avant et arrière dans ZY Cami.

Basculer entre grand angle, super grand angle, téléobjectif, automatique et caméra avant dans l' application StaCam.

14

Simple pression : Afficher le niveau de la batterie

Pression longue : Allumer/éteindre le stabilisateur

15

Bouton FN

Simple pression :

Désactivé dans l' application ZY Cami.)

Accéder au menu des paramètres de tournage dans

l' application StaCam.

5 pressions : Réinitialiser le Bluetooth

16

Port de chargement/Mise à jour du firmware Type-C

Chargez le stabilisateur/connectez-le à un ordinateur pour la mise à niveau du firmware via ce port.

17

Bouton de déclenchement

Simple pression : Activer/désactiver SmartFollow dans l' application ZY Cami

Double pression : Repositionner

Triple pression : Rotation de 180° pour l' axe panoramique

Pression longue : Accéder au mode Go

① Lorsque vous êtes connecté via Bluetooth, le SMOOTH 5 est capable de contrôler la caméra du téléphone de manière native sans l’ application ZY Cami/StaCam. Cette fonction est disponible avec un téléphone portable qui permet de prendre des photos à l’ aide du bouton de volume. Pour des informations détaillées, rendez-vous sur le site officiel de ZHIYUN (www.zhiyun-tech.com) et consultez la « Liste des caméras compatibles avec le SMOOTH 5 ».

② Certaines des fonctions ci-dessus pour les boutons ne sont disponibles que lorsque le téléphone est raccordé au stabilisateur et à l’aide de l’application ZY Cami/StaCam. Il est recommandé de télécharger l’application ZY Cami/StaCam et de l’utiliser avec le SMOOTH 5.

③ StaCam est une application destinée aux tournages professionnels dotée de fonctionnalités avancées telles que les guides, l’ intensification de la mise au point, le motif zébré, les tables de correspondance, etc. Vous pouvez choisir l’ application qui correspond le mieux à votre scénario de tournage.

Description des modes du stabilisateur

Appuyez une ou deux fois sur le bouton MODE pour changer de mode.
    note1["Paramètres par défaut"]
    note2["Double pression"]
    note3["Double pression"]
    note4["Double pression"]
    note5["Double pression"]
    note6["Double pression"]
    note7["Double pression"]
    note8["Double pression"]
    note9["Double pression"]
    note10["Double pression"]
    note11["Double pression"]
    note12["Double pression"]
    note13["Double pression"]
    note14["Double pression"]
    note15["Double pression"]
    note16["Double pression"]
    note17["Double pression"]
    note18["Double pression"]
    note19["Double pression"]

Les moteurs entourés en rouge suivent le mouvement du stabilisateur, tandis que les moteurs entourés en gris sont verrouillés.

Mode de suivi panoramique (PF) :

Les moteurs des axes d' inclinaison et de roulis sont verrouillés et l' axe de panoramique suit le mouvement de la poignée du stabilisateur. Poussez la manette vers le haut/bas et la gauche/ droite pour contrôler l' axe d' inclinaison et l' axe de panoramique.

Axe d'inclinaison Axe de roulis Axe panoramique

Mode de verrouillage (L) :

Les trois moteurs sont tous verrouillés et ne suivent pas le mouvement de la poignée du stabilisateur. Poussez la manette vers le haut/bas et la gauche/droite pour contrôler l'axe d'inclinaison et l'axe de panoramique.

Axe d'inclinaison Axe de roulis Axe panoramique

Mode de suivi (F) :

Le moteur de l' axe de roulis est verrouillé. Les moteurs de l' axe d' inclinaison et de l' axe de panoramique suivent le mouvement de la poignée du stabilisateur. Poussez la manette vers le haut/bas et la gauche/ droite pour contrôler l' axe d' inclinaison et l' axe de panoramique.

Axe d'inclinaison Axe de roulis Axe panoramique

Mode Point de vue (POV) :

Les trois moteurs suivent tous le mouvement de la poignée du stabilisateur.

Axe d'inclinaison Axe de roulise Axe panoramique

Mode Vortex (V) :

Le moteur de l' axe d' inclinaison tourne vers le haut de 90°, et les moteurs de l' axe d' inclinaison, de l' axe de roulis et de l' axe de panoramique suivent la rotation de la poignée. Poussez la manette vers la gauche/droite pour contrôler la rotation de l' axe de panoramique.

Axe d'inclinaison Axe de roulis Axe panoramique

Mode Go (GO) :

La caméra effectue des mouvements de panoramique et d' inclinaison plus rapidement lorsque l' axe de roulis est verrouillé.

Axe d'inclinaison Axe de roulis Axe panoramique

Repositionnement manuel

En mode de suivi panoramique (PF) et de verrouillage (L), vous pouvez faire pivoter la caméra d'un certain angle à la main. Maintenez-le pendant 2 s et l'angle de la caméra sera fixé à cet angle après que vous ayez relâché la caméra.

Lorsque le SMOOTH 5 est mis sous tension, faites tourner l' axe de roulis ou l' axe de panoramique manuellement jusqu'à ce que l' axe déclenche le dispositif de verrouillage intégré, puis le SMOOTH 5 passera automatiquement en mode veille. Déverrouillez l' axe de roulis et l' axe de panoramique pour réveiller le stabilisateur.

Emballage

Faites pivoter le stabilisateur pour le mettre dans son état de rangement, comme indiqué sur l’ image.

Téléchargement de l' application

Scannez le code QR sur la gauche (Android 7.0 et versions ultérieures, iOS 10.0 et versions ultérieures requises) ou recherchez « ZY Cami » sur l' App Store ou sur Google Play pour la télécharger.

① Les utilisateurs peuvent faire un meilleur usage des différentes fonctions de SMOOTH 5 avec l' application dédiée « ZY Cami ».
② L' application ZY Cami est susceptible d'être mise à niveau. Veuillez toujours vous référer à la dernière version.

Comment effectuer la connexion

1. Allumez le SMOOTH 5 et activez la connexion Bluetooth du téléphone portable.
2. Lancez l' application « ZY Cami ». Appuyez sur l' icône de caméra dans le coin supérieur gauche de l' écran d' accueil pour ouvrir la liste des appareils et sélectionnez l' appareil SMOOTH 5 que vous souhaitez connecter (le nom Bluetooth du SMOOTH 5 peut être vérifié sur le bras de l' axe d' inclinaison à côté de la mention USER ID : XXXX).
3. L' activation de l' application ZY Cami est nécessaire si le SMOOTH 5 est utilisé pour la première fois. Une connexion Internet est requise. Une fois l' activation réussie, vous pouvez accéder à l' interface de la caméra dans l' application ZY Cami.

Description des fonctionnalités de l' application

Pour plus de détails sur les fonctionnalités de l' application « ZY Cami », veuillez consulter le site officiel de ZHIYUN (www.zhiyun-tech.com) et regarder les tutoriels vidéo du SMOOTH 5.

Mise à jour du firmware

Méthode 1 :

1. Connectez le port de chargement/mise à niveau du firmware Type-C situé sur le côté du bras vertical du SMOOTH 5 à l'ordinateur à l'aide du câble USB Type-C, mettez le SMOOTH 5 sous tension et passez en mode veille.

2. Consultez le site officiel de ZHIYUN (www.zhiyun-tech.com), accédez à la page du produit SMOOTH 5, cliquez sur « Télécharger », trouvez le pilote USB, l’ outil de mise à niveau de l’ étalonnage et le firmware et téléchargez-les. (Les pilotes USB ne sont pas requis pour les systèmes macOS.)

3. Installez le pilote et le logiciel, décompressez le firmware pour les documents avec l' extension de fichier « .ptz ».

4. Ouvrez « Zhiyun Gimbal Tools », sélectionnez le port correspondant, cliquez sur « Ouvrir », puis cliquez sur « Mise à niveau du firmware ». Cliquez sur « Parcourir » dans « Chemin » pour sélectionner le dernier firmware téléchargé (avec l’ extension de fichier « .ptz »), puis cliquez sur « Mettre à niveau » en bas de la fenêtre pour mettre à niveau le firmware. Lorsque la mise à niveau du firmware est terminée, le SMOOTH 5 est automatiquement mis hors tension.

Connectez le SMOOTH 5 à l' application « ZY Cami ». Si l' application « ZY Cami » vous invite à mettre à niveau le firmware, suivez les instructions pour ce faire. Une connexion Internet est requise.

Avant de mettre à niveau le firmware, veuillez vous assurer que le stabilisateur SMOOTH 5 a plus de 50 % de batterie restante. Vous ne devez pas quitter l' interface de l' application ou y accéder en arrière-plan pendant le processus de mise à jour. Prêtez attention aux invites de l' application.

Étalonnage

Raison de l’ étalonnage Comment	étalonner
1. L’ angle d’ inclinaison du téléphone portable à plat après la mise en marche présente une légère déviation.2. L’ angle de roulis du téléphone portable à plat après la mise en marche présente une légère déviation.3. Une petite correction fréquente de l’ angle est constatée lorsque le téléphone portable est en position horizontale et que le stabilisateur reste immobile.	Étalonnage automatique du cardan
1. Une légère déviation est apparente dans la position de niveau après l’ étalonnage automatique du stabilisateur.2. Le stabilisateur n’ a pas été utilisé pendant une longue période.3. Le stabilisateur a subi une différence de température importante.	Étalonnage sur six côtés

Étalonnage sur six côtés :

1. Installez le SMOOTH 5 sur le trépied et connectez-le à l' application ZY Cami.
2. Accédez aux paramètres de l' application et sélectionnez « étalonnage automatique ». Le SMOOTH 5 démarrera automatiquement l' étalonnage. Vous pouvez vérifier la progression dans la boîte de dialogue de l' application.

Étalonnage sur six côtés :

Vous pouvez utiliser « Zhiyun Gimbal Tools » pour effectuer un calibrage sur six côtés du SMOOTH 5.

1. Connectez le port de charge/mise à niveau du firmware du stabilisateur à l'ordinateur avec le câble USB Type-C. Allumez le stabilisateur et passez en mode veille.

2. Ouvrez « Zhiyun Gimbal Tools », cliquez sur « Ouvrir » en haut de l’ écran, puis cliquez sur « Étalonnage » en bas. Suivez le processus conformément aux étapes suivantes. A Un signe « √ » apparaîtra une fois l’ étalonnage effectué.

ÉTAPE 1

Veuillez vous reporter aux étapes de l' étalonnage sur six côtés ci-dessus. Pour faire simple, l' étalonnage sur six côtés consiste à placer les six côtés de l' axe d' inclinaison à la verticale sur une surface plane, respectivement.

Modèle du produit : SM115

	Min. Standard Max. Remarque
Tension de fonctionnement	6,5 V 7,4 V 8,4 V
Courant de fonctionnement	70 mA - 3 000 mA
Tension de charge 5 V 9 V
Courant de charge - 1 600 mA
Tension de sortie - 5 V -
Courant de sortie -- 1 A
Capacité de la batterie intégrée	-2 600 mAh -
Déviation de la poursuite dans l' état statique	± 0,01°	± 0,04°
Écart de poursuite dans l' état de mouvement	± 0,05° ± 0,1°	± 0,3°
Plage mécanique d' inclinaison	-140° 349°	209°		Y compris l' état de rangement
Plage mécanique de roulis	-90°	300°	210°	Y compris l' état de rangement
Plage mécanique de panoramique	-180° 360°	180°
Angle d' inclinaison réglable	-90°	-	+170°
Angle de roulis réglable	-50°	-	+50°
Angle de panoramique réglable	-180°	-	+180°
Températures de fonctionnement	-10 °C 25 °C 45 °C
Autonomie des batteries	4,5 h	-	25 h	Données de laboratoire 1

Min. Standard Max. Remarque

Temps de charge 2 h - 4 h			Données de laboratoire 2
Température ambiante de chargement	0 °C 25 °C	45 °C
Poids des smartphones compatibles	150 g	-	280 g
Plage de réglage du bras horizontal	-12 mm	47 mm	35 mm
Plage de réglage du support de montage	50 mm	-	90 mm
Modèles compatibles	Smartphones dont la largeur est comprise dans la largeur admissible du support.
Épaisseur du smartphone		<10 mm
Bluetooth		Bluetooth 4.2
EIRP		<3 dBm
Fréquence de fonctionnement		De 2,402 à 2,480 GHz

« Données de laboratoire 1 » : les données sont recueillies dans les conditions suivantes : une température déterminée de 25 °C ; le stabilisateur a été équilibré et monté avec un iPhone XR. Lorsque la lumière d' appoint est réglée au niveau de luminosité le plus élevé, l' autonomie du stabilisateur est de 4,5 h. Lorsque la lumière d' appoint est éteinte et que le stabilisateur est en état de veille, l' autonomie est de 25 h.

« Données de laboratoire 2 » : Lors de la charge avec une charge rapide de 15 W à une température spécifiée de 25 °C, la durée de charge est de 2 h. Lors de la charge avec un adaptateur électrique de 5 V/2 A à une température spécifiée de 25 °C, la durée de charge est de 4 h. Le temps de charge réel varie en fonction des facteurs environnementaux. En outre, plus la température est basse, plus la charge est longue.

Toutes les données de ce guide proviennent d' essais internes dans les laboratoires ZHIYUN. Dans différents scénarios, les données ci-dessus sont sujettes à une marge d' erreur. Veuillez vous référer à l' utilisation réelle de ce produit.

Merci d’ avoir acheté le SMOOTH 5. Les informations contenues dans ce document concernent votre sécurité, vos droits légitimes et vos obligations. Lisez attentivement ce document pour assurer sa bonne configuration avant de l’ utiliser. Si vous ne lisez ni ne suivez les instructions et les avertissements, vous pourriez causer des blessures graves aux personnes présentes ou à vous-même, ou endommager votre appareil ou vos objets. Guilin Zhishen Information Technology Co, Ltd (ci-après dénommée « ZHIYUN ») se réserve tous les droits pour l’ explication finale de ces instructions et des autres documents relatifs au SMOOTH 5. Ces informations sont susceptibles d’ être modifiées sans préavis. Rendez-vous sur www.zhiyun-tech.com pour obtenir les dernières informations sur les produits.

En utilisant ce produit, vous signifiez par la présente que vous avez lu attentivement ce document et que vous comprenez et acceptez de respecter les conditions générales des présentes. Vous reconnaissez que vous serez seul responsable de votre conduite personnelle lors de l’ utilisation de ce produit, et de toutes les conséquences qui en découleraient. Vous acceptez d’ utiliser ce produit uniquement à des fins appropriées et en accord avec toutes les modalités, précautions, pratiques, politiques et directives que ZHIYUN a établies et peut rendre publiques.

ZHIYUN décline toute responsabilité en cas de dommages et de blessures ou toute responsabilité légale découlant directement ou indirectement de l’ utilisation de cet accessoire. Les utilisateurs doivent se conformer à des pratiques sûres et légales, y compris, mais sans s’ y limiter, celles énoncées dans les présentes.

ZHIYUN™ est la marque déposée de Guilin Zhishen Information Technology Co., Ltd et de ses filiales. Tous les noms ou marques de produits mentionnés ci-dessous sont des marques commerciales ou déposées de leurs détenteurs respectifs.

Conseils de lecture

Légende

onseils et astuces

oortant

Avertissements

Lisez le guide de l’ utilisateur dans son ensemble pour vous familiariser avec les caractéristiques de ce produit avant de l’ utiliser. Si vous ne le manipulez pas correctement, vous risquez d’ endommager celui-ci ou des biens personnels et de provoquer des blessures graves. Cet accessoire est un produit sophistiqué. Il doit être utilisé avec prudence et bon sens et nécessite une certaine aptitude mécanique de base. Toute incapacité à utiliser ce produit d’ une manière sûre et responsable peut entraîner des blessures ou endommager celui-ci ou d’ autres biens matériels. Il n’ est pas destiné à être utilisé par des enfants sans supervision

directe d'un adulte. NE L' UTILISEZ PAS avec des composants incompatibles ou de toute autre manière non mentionnée ou indiquée dans la documentation du produit fournie par ZHIYUN. Les consignes de sécurité figurant aux présentes comportent des instructions concernant la sécurité, le fonctionnement et la maintenance du produit. Il est essentiel de lire et de suivre toutes les instructions et les avertissements du guide de l'utilisateur, avant tout assemblage, configuration ou utilisation, afin de faire fonctionner le produit correctement et d'éviter tout dommage ou blessure grave.

Consignes d' utilisation sécuritaires

ATTENTION :

1. Ne jamais laisser le produit entrer en contact avec un liquide. Ne jamais immerger le produit dans l'eau ou le mouiller. Ne jamais utiliser le produit sous la pluie ou dans un environnement humide. Une réaction de corrosion peut se produire lorsque l'intérieur du produit est exposé à l'eau, ce qui peut provoquer la combustion spontanée de la pile et même une explosion.
2. Si le produit prend feu, veuillez utiliser immédiatement de l'eau ou de l'eau atomisée, du sable, une couverture anti-incendie, un extincteur à poudre ou un extincteur au dioxyde de carbone pour éteindre le feu. Veuillez choisir la méthode adaptée à la situation réelle.
3. Veuillez utiliser le produit dans un environnement dont la température est comprise entre -10^ C et 45^ C.
4. Il est interdit de démonter le produit de quelque manière que ce soit. Si la batterie est percée lors du démontage, cela provoquera une fuite de l' électrolyte à l' intérieur de la batterie, voire un incendie ou une explosion.
5. Il est interdit de soumettre le produit à un choc mécanique, de le faire rouler ou de le jeter. Ne placez pas d' objets lourds sur le produit.
6. Ne chauffez pas le produit. Ne pas placer le produit dans un four à microondes ou une cocotte-minute.
7. Il est interdit de placer le produit à proximité d'une source de chaleur (poêle ou radiateur, etc.) ou à l'intérieur de la voiture par temps chaud. Ne pas stocker le produit dans un environnement dont la température est supérieure à 45°C. La température idéale de stockage est comprise entre 22°C et 28°C.
8. Ne pas stocker la batterie complètement déchargée pendant une longue période afin d' éviter qu'elle ne se retrouve dans un état de décharge profonde ; vous risqueriez d' endommager la cellule de la batterie et celle-ci ne pourrait plus être utilisée.

ATTENTION :

1. SMOOTH 5 est un dispositif de contrôle de haute précision. Le SMOOTH 5 peut être endommagé s' il tombe ou est soumis à une force externe, ce qui pourrait entraîner un dysfonctionnement.
2. Assurez-vous que la rotation des axes du stabilisateur n'est pas affectée par une force externe pendant l'allumage du SMOOTH 5.
3. Le SMOOTH 5 n'est pas étanche. Empêchez le SMOOTH 5 d'entrer en contact avec tout type de liquide ou de détergent. Il est recommandé d'utiliser un chiffon sec pour le nettoyage.
4. Protégez le SMOOTH 5 de la poussière et du sable quand vous l' utilisez.

MISE EN GARDE :

1. Une fois la charge terminée, débranchez le produit du chargeur.
2. Si vous n' utilisez pas le produit pendant plus de 10 jours, veuillez charger/décharger la batterie à 40-65 % et la stocker pour prolonger sa durée de vie.
3. Rechargez et déchargez la batterie tous les 3 mois pour la maintenir active.
4. Gardez la poignée stable lorsque vous allumez le SMOOTH 5. Des secousses lors de la mise en marche peuvent l' empêcher de démarrer.

Période de garantie

1. Les clients ont droit à un remplacement ou à un service de réparation gratuit en cas de défauts de qualité constatés dans le produit dans les 15 jours suivant la réception du produit.

2. ZHIYUN offre un service de réparation gratuit à tout client pour tout défaut avéré de matériaux ou de main d'œuvre entraînant une défaillance du produit dans des conditions d' utilisation normale et pendant la période de garantie valide, soit 12 mois à compter de la date de vente. Cependant, la période de garantie varie selon le composant du produit et le pays d' achat. Contactez notre équipe de service après-vente sur le site Web officiel de ZHIYUN ou votre lieu d' achat pour obtenir des informations détaillées sur la garantie.

Exclusions de garantie

1. Produits soumis à une réparation non autorisée, une mauvaise utilisation, une collision, une négligence, une mauvaise manipulation, une immersion, un accident ou une modification non autorisée.

2. Produits soumis à une mauvaise utilisation ou dont les marquages ou les étiquettes de sécurité ont été arrachés ou modifiés.

3. Produits dont la garantie a expiré.

4. Accessoires endommagés pour cause de force majeure, telle que les incendies, les inondations, la foudre, etc.

Procédure de réclamation de garantie

1. En cas de panne ou de problème d' accessoire après l' achat, veuillez contacter un agent local pour obtenir de l' aide, ou vous pouvez toujours contacter le service clientèle de ZHIYUN par courrier électronique à l' adresse [e-mail] ou sur le site Web www.zhiyun-tech.com.

2. Votre agent local ou le service clientèle de ZHIYUN vous guidera à travers toute la procédure de service concernant tout problème d'accessoire ou autre que vous avez rencontré. ZHIYUN se réserve le droit de réexaminer les produits endommagés ou retournés.

Informations du client

Nom du client : Numéro de téléphone :

Adresse :

Informations commerciales

Date de vente : Numéro de série du produit :

Nom du distributeur :

Numéro de contact du distributeur :

Premier rapport d' entretien

Date de service : Signature du réparateur :

Source du problème :

Résultat du service :

□ Résolu □ Non résolu □ Remboursé /Remplacé

Ligne d' assistance aux États-Unis : [phone], de 9 h à 18 h GMT-7, du lundi au vendredi

Ligne d' assistance en Europe : [phone], 10 h-17 h GMT +1, du lundi au vendredi

Site Web : www.zhiyun-tech.com

E-mail: [e-mail]

Certificat de qualité

normes de qualité et sa vente est autorisée après une inspection rigoureuse.

Ce produit est confirmé pour répondre aux

Inspecteur du CQ :

PAXO2 QCC 检O2

Pour des informations complètes sur le produit, veuillez consulter le site officiel de ZHIYUN : Le contenu du site www.zhiyun-tech.com est susceptible d’être mis à jour sans préavis.

ZHIYUN ^™ est une marque commerciale de ZHISHEN.

Tous les noms de produits ou marques mentionnés dans ce document sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Copyright © 2021 ZHISHEN. Tous droits réservés.

ZHIYUN-TECH.COM
