LL140 - Ventilateur CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier
Marque	Corsair
Modèle	LL140
Dimensions	140 x 140 x 25 mm
Poids	Environ 200 g
Alimentation	12 V DC via connecteur PWM 4 broches
Vitesse de rotation	600 à 1500 tr/min (avec contrôle PWM)
Débit d'air maximal	51 CFM (environ 85 m³/h)
Niveau sonore	16 à 24 dB(A)
Type de roulement	Roulement hydraulique
Connectique	1x PWM 4 broches, 1x RGB 4 broches (compatible +12V RGB)
Éclairage RGB	16 LED RGB adressables (anneau lumineux)
Compatibilité logicielle	Corsair iCUE
Matière du cadre	Plastique noir
Pales	7 pales transparentes
Angle d'installation	Mural ou en bas de boîtier, orientation standard
Garantie	2 ans
Température de fonctionnement	0°C à 40°C
Humidité relative	20% à 80% sans condensation
Contenu du colis	1 ventilateur, 4 vis de montage, 1 manuel d'utilisation

FOIRE AUX QUESTIONS - LL140 CORSAIR

Comment brancher le ventilateur LL140 sur la carte mère ?

Branchez le câble PWM à trois ou quatre broches sur une prise pour ventilateur à trois ou quatre broches libre de la carte mère. Assurez-vous que les guides du connecteur correspondent. La fiche à quatre broches permet un contrôle PWM complet ; une fiche à trois broches limitera le contrôle à la tension.

Puis-je utiliser le ventilateur LL140 sans contrôleur iCUE ?

Oui, le ventilateur fonctionne en tant que ventilateur standard sans logiciel. Cependant, pour contrôler l'éclairage RGB, vous devez brancher le connecteur RGB sur un contrôleur iCUE compatible ou sur une prise RGB 4 broches (+12V) de la carte mère.

Comment installer le ventilateur dans le boîtier ?

Placez le ventilateur dans l'emplacement prévu (140 mm) et fixez-le avec les quatre vis fournies. Orientez le flux d'air selon vos besoins : les pales sont conçues pour une direction spécifique, indiquée par des flèches sur le cadre.

Que faire si le ventilateur ne tourne pas après branchement ?

Vérifiez que le connecteur PWM est bien enfoncé et que la prise sur la carte mère est alimentée. Essayez une autre prise ou un autre périphérique. Si le problème persiste, testez le ventilateur sur un contrôleur séparé.

Le ventilateur LL140 est-il compatible avec le contrôle PWM d'une carte mère ?

Oui, le ventilateur est compatible PWM avec un connecteur à quatre broches. Branchez-le sur une prise PWM 4 broches de la carte mère pour un contrôle de vitesse automatique ou manuel via le BIOS ou un logiciel.

Comment nettoyer le ventilateur LL140 ?

Débranchez le ventilateur avant tout nettoyage. Utilisez un chiffon doux légèrement humide ou une bombe d'air comprimé pour retirer la poussière des pales et du cadre. Évitez les produits chimiques agressifs.

Puis-je connecter le ventilateur à une prise RGB 12V de la carte mère ?

Oui, le connecteur RGB du LL140 est compatible avec les prises RGB 4 broches +12V des cartes mères. La flèche sur le connecteur indique la broche de tension. Assurez-vous que la tension correspond (généralement 12V).

Combien de LED RGB comporte le ventilateur LL140 ?

Le ventilateur LL140 dispose de 16 LED RGB adressables disposées en anneau, offrant un éclairage personnalisable via le logiciel Corsair iCUE.

Le ventilateur LL140 est-il bruyant ?

Le niveau sonore varie de 16 dB(A) à 24 dB(A) selon la vitesse de rotation. À basse vitesse, il est très silencieux ; à pleine vitesse, le bruit reste modéré pour un ventilateur de 140 mm.

Quelle est la durée de vie du roulement du ventilateur ?

Le roulement hydraulique est conçu pour une durée de vie d'environ 40 000 heures à 25°C, soit plus de 4 ans d'utilisation continue.

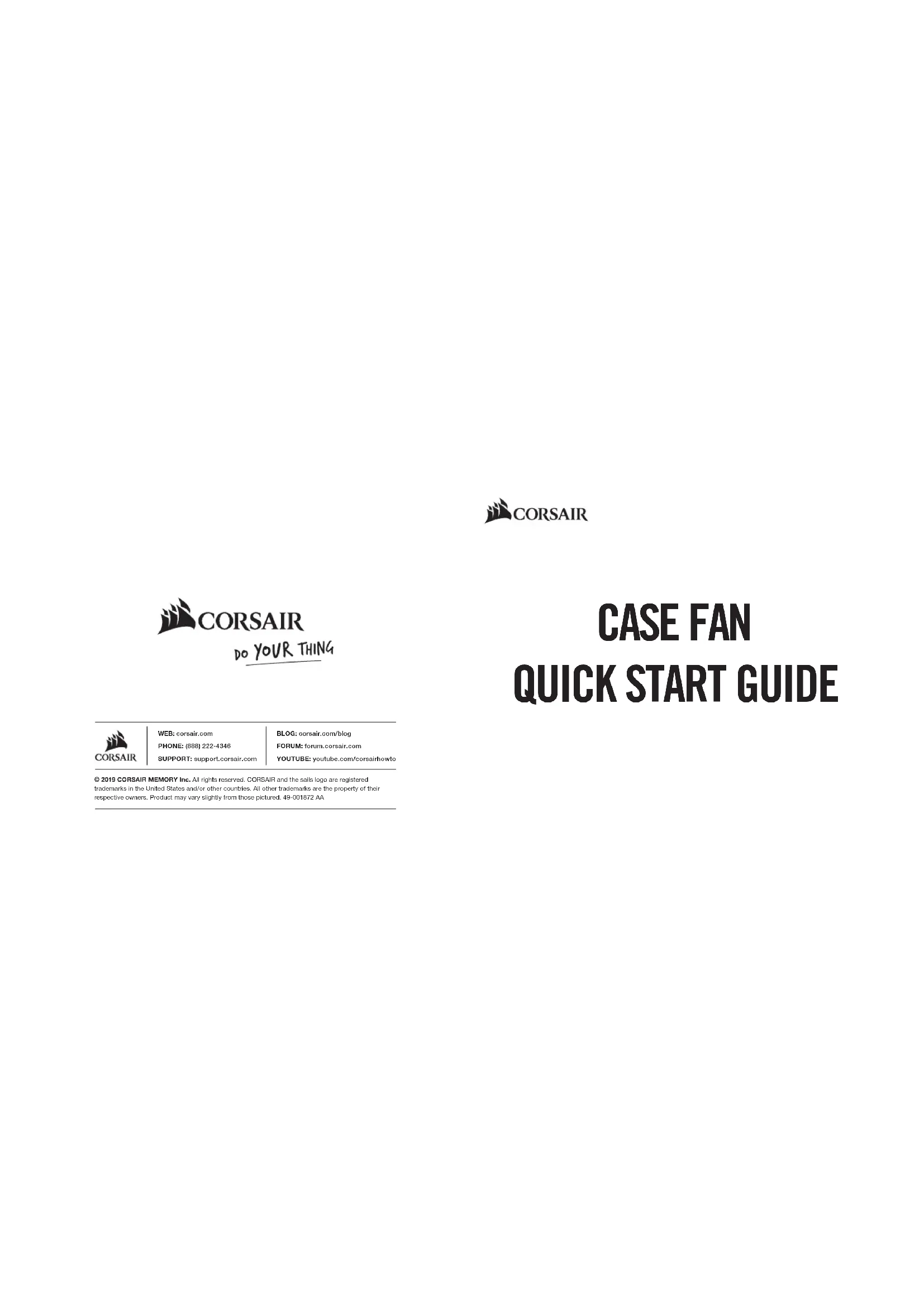

MODE D'EMPLOI LL140 CORSAIR

Branchez le câble à trois ou quatre broches à une prise pour ventilateur à trois ou quatre broches libre sur toute carte mère ou contrôleur de ventilateur.

Assurez-vous que les guides du connecteur de ventilateur sont en adéquation avec le guide sur la prise pour ventilateur. - L'installation d'un ventilateur à quatre broches ou d'une fiche à trois broches ne bénéficiera plus d'un contrôle PWM. N'insérez pas le connecteur de force dans la prise pour ventilateur. L'installation incorrecte du connecteur de ventilateur causera le dysfonctionnement de l'article. Consultez le manuel d'instructions de toute carte mère pour plus d'informations sur les emplacements des prises pour ventilateur.

Corsair ICUE

Branchez le connecteur RGB à quatre broches à une prise RGB sur un contrôleur CORSAIR iCUE compatible.

Cette procédure s'applique uniquement aux ventilateurs RGB CORSAIR iCUE.

+12V RGB

Branchez le connecteur à quatre broches à une prise RGB sur votre carte mère ou votre cable séparateur RGB. La flèche sur le connecteur indique la broche de tension.

Branchez uniquement les produits RGB ayant une tension nominale similaire à celle de la prise de la carte mère RGB. Consultez le manuel d'instructions de votre carte mère pour plus d'informations sur l’emplacement des prises RGB.
