Marque : ASROCK

Modèle : H110MDGS R2.0

Catégorie : Carte mère

Caractéristiques techniques Format : Micro ATX, Socket : LGA 1151, Chipset : Intel H110
Processeurs compatibles Processeurs Intel Core de 6ème et 7ème génération
RAM 2 x DDR4 DIMM, jusqu'à 32 Go, fréquence jusqu'à 2400 MHz
Stockage 4 x SATA3, support RAID 0, 1, 5, 10
Connectivité 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1, 6 x USB 3.0
Utilisation Idéale pour les PC de bureau, bureautique et multimédia
Maintenance et réparation Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité Support TPM (Trusted Platform Module) pour la sécurité des données
Informations générales Garantie limitée de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - H110MDGS R2.0 ASROCK

Comment installer la carte mère ASROCK H110MDGS R2.0 ?
Assurez-vous de débrancher l'alimentation, puis placez la carte mère dans le boîtier. Fixez-la avec des vis appropriées et connectez les câbles d'alimentation, les composants et les périphériques.
Quels types de mémoire RAM sont compatibles avec la ASROCK H110MDGS R2.0 ?
La carte mère ASROCK H110MDGS R2.0 supporte la mémoire DDR4 jusqu'à 2400 MHz. Assurez-vous d'utiliser des modules compatibles avec le format DIMM.
Comment mettre à jour le BIOS de la carte mère ?
Téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur, accédez au BIOS et utilisez l'option de mise à jour.
Pourquoi mon ordinateur ne démarre-t-il pas avec la carte mère ASROCK H110MDGS R2.0 ?
Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée et que le processeur est compatible et correctement positionné.
La carte mère prend-elle en charge les processeurs Intel de 7ème génération ?
Oui, la ASROCK H110MDGS R2.0 prend en charge les processeurs Intel de 6ème et 7ème génération.
Comment résoudre un problème d'écran noir au démarrage ?
Vérifiez les connexions de votre moniteur, testez avec un autre câble ou un autre moniteur, et assurez-vous que la carte graphique est correctement installée.
Où puis-je trouver le manuel de la carte mère ASROCK H110MDGS R2.0 ?
Le manuel peut être téléchargé depuis le site officiel d'ASROCK dans la section support pour votre modèle de carte mère.
Quelle est la capacité maximale de stockage supportée par la carte mère ?
La ASROCK H110MDGS R2.0 supporte jusqu'à 32 Go de mémoire RAM et dispose de plusieurs ports SATA pour des disques durs et SSD, sans limite de taille spécifique.
Comment résoudre un problème de surchauffe de la carte mère ?
Assurez-vous que le ventilateur CPU fonctionne correctement, que le boîtier est bien ventilé et que la pâte thermique est appliquée correctement sur le processeur.
La carte mère ASROCK H110MDGS R2.0 prend-elle en charge l'overclocking ?
Non, cette carte mère ne prend pas en charge l'overclocking, car elle est conçue pour les processeurs non-K.

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H110MDGS R2.0 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H110MDGS R2.0 de la marque ASROCK.

MODE D'EMPLOI H110MDGS R2.0 ASROCK

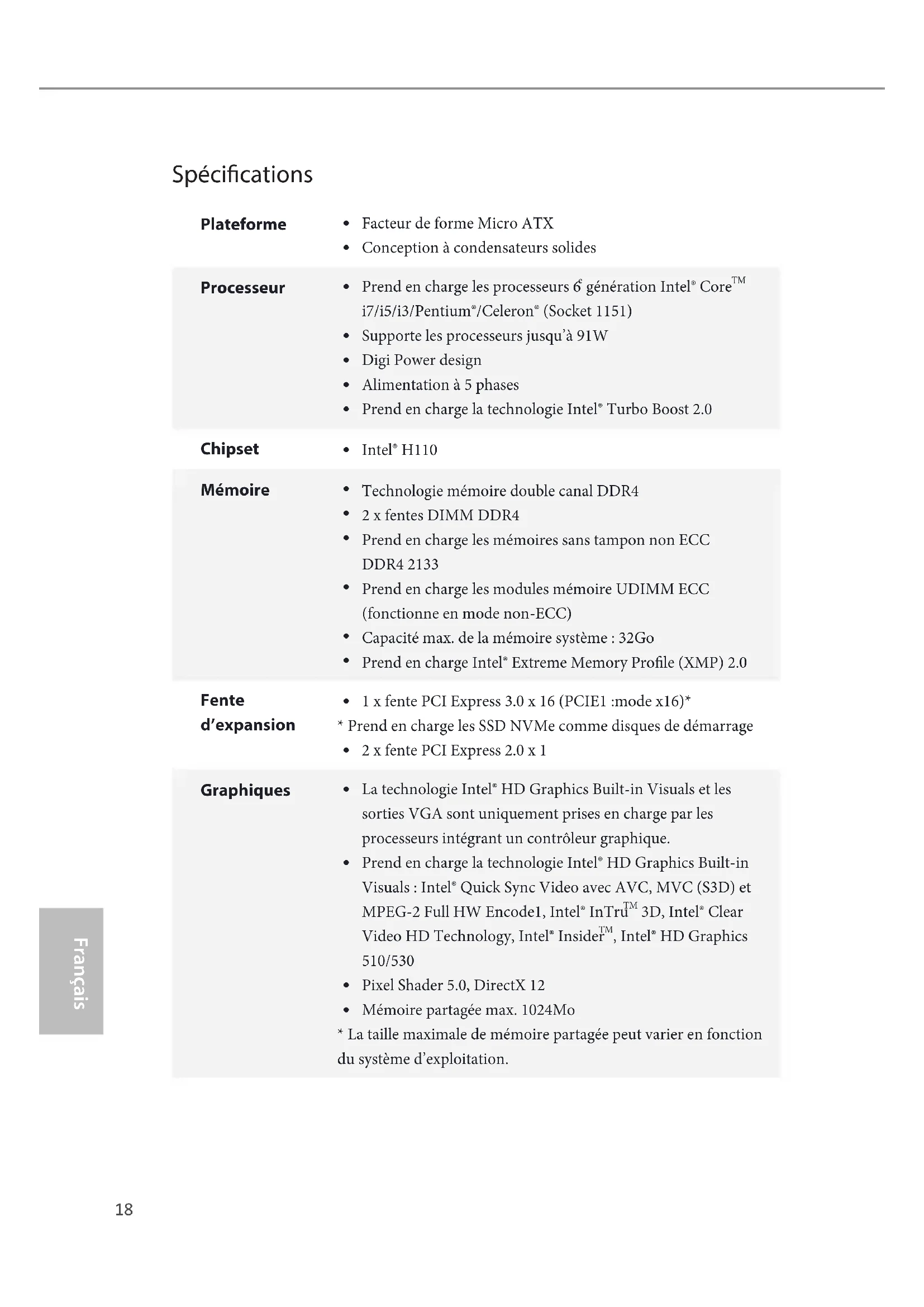

Français Spécications Plateforme

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 6

génération Intel® Core

Supporte les processeurs jusqu’à 91W

Alimentation à 5 phases

Prend en charge les mémoires sans tampon non ECC DDR4 2133

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 32Go

  • Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • La taille maximale de mémoire partagée peut varier en fonction du système d’exploitation.19 Français

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les codecs multimédias accélérés: HEVC, VP8, VP9

  • Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonc- tion audio multicanal via le pilote audio.

Protection contre les surtensions (Protection complète contre les pics ASRock)

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

Prend en charge la détection de câble LAN

Prend en charge PXE Connectique du panneau arrière

4 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

2 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

  • La fonction de réveil par ACPI est uniquement prise en charge sur les ports USB arrière.

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

4 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonc- tions NCQ, AHCI et «Hot Plug»20 Français Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de processeur (4 broches)

2 x connecteur pour ventilateur de châssis (4 broches)

  • Le connecteur du ventilateur de l’unité centrale CPU prend en charge un ventilateur CPU d’une puissance maximale de 1A (12W).

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

  • le connecteur USB_11_12 est partagé avec le connecteur USB_9_10. Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis (réglage automa- tique de la vitesse du ventilateur du châssis d’après la tem- pérature du processeur)

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHASSIS OUVERT

Système d’exploitation

  • Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 54 pour des instructions plus détaillées.
  • Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions
