Caractéristiques	Détails
Type de produit	Filtre à eau
Modèle	GE GXWH08C
Capacité de filtration	Jusqu'à 15 000 gallons
Type de filtration	Filtration au charbon actif
Compatibilité	Compatible avec de nombreux systèmes de filtration d'eau
Installation	Installation facile, nécessite des outils de base
Maintenance	Remplacement recommandé tous les 6 mois
Certifications	Certifié NSF/ANSI pour la réduction des contaminants
Dimensions	Dimensions compactes pour un espace réduit
Poids	Léger pour un transport facile
Garantie	Garantie limitée du fabricant
Précautions de sécurité	Ne pas utiliser avec des eaux microbiologiquement contaminées

FOIRE AUX QUESTIONS - GXWH08C GE

Comment installer le filtre à eau GE GXWH08C ?

Pour installer le filtre, coupez l'eau, retirez le vieux filtre, placez le nouveau filtre GE GXWH08C dans le support, puis reconnectez les tuyaux et remettez l'eau en marche.

À quelle fréquence dois-je remplacer le filtre GE GXWH08C ?

Il est recommandé de remplacer le filtre tous les 6 mois ou après avoir filtré environ 22 700 litres d'eau, selon l'utilisation.

Le filtre GE GXWH08C est-il compatible avec mon système d'eau ?

Le filtre GE GXWH08C est conçu pour s'adapter à la plupart des systèmes de filtration d'eau domestiques. Vérifiez les spécifications de votre système pour vous assurer de la compatibilité.

Pourquoi l'eau filtrée a-t-elle un goût étrange ?

Un goût étrange peut être dû à un filtre usé ou à de l'eau stagnante. Assurez-vous que le filtre est en bon état et remplacez-le si nécessaire.

Comment nettoyer le filtre GE GXWH08C ?

Le filtre GE GXWH08C n'est pas conçu pour être nettoyé. Si vous remarquez une réduction du débit ou une mauvaise qualité de l'eau, remplacez le filtre.

Que faire si le filtre fuit ?

Vérifiez que le filtre est correctement installé et que les connexions sont serrées. Si le problème persiste, remplacez le filtre.

Le filtre GE GXWH08C élimine-t-il le plomb de l'eau ?

Oui, le filtre GE GXWH08C est conçu pour réduire la concentration de plomb dans l'eau, ainsi que d'autres contaminants.

Puis-je utiliser le filtre pour l'eau chaude ?

Non, le filtre GE GXWH08C est conçu uniquement pour l'eau froide. L'eau chaude peut endommager le filtre.

Comment stocker les filtres de rechange ?

Conservez les filtres de rechange dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

Que faire si la pression de l'eau est faible après l'installation du filtre ?

Vérifiez que le filtre est installé correctement et qu'il n'y a pas de blocage. Si le problème persiste, le filtre peut être obstrué et devrait être remplacé.

MODE D'EMPLOI GXWH08C GE

Systèmes de filtration d'eau (usage domestique) — GXWH01C et GXWH08C

MESURES DE SÉCURITÉ

• Consulter le service local des travaux publics au sujet des codes de plomberie et de raccordement aux égouts. L'installation du système de filtration d'eau doit être conforme aux prescriptions du code de plomberie local. On recommande qu'un installateur qualifié soit chargé de l'installation.
  ■ Vérifier que l'eau à traiter est conforme aux Conditions d'utilisation–Spécifications. Si les caractéristiques de l'eau à

traiter ne sont pas connues, contacter le service municipal de distribution d'eau.

AVERTISSEMENT : Ne pas utiliser ce produit avec de l'eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après le système.
■ On recommande fortement l'installation d'un robinet d'arrêt directement en amont du système de filtration.

INSTRUCTIONS D'INSTALLATION

Avant toute utilisation, on doit installer le système de filtration d'eau (usage domestique) soit à un emplacement adéquat conformément aux instructions d'installation.

■Consulter le service local des travaux publics au sujet des codes de plomberie. L'installation du système de filtration d'eau doit être conforme aux prescriptions du code de plomberie local.
■Utiliser le système de filtration d'eau uniquement sur une canalisation d'eau potable FROIDE. Les cartouches de filtration ne purifient pas l'eau et ne peuvent rendre potable une eau qui ne l'est pas. NE PAS utiliser ce produit sur une canalisation d'eau CHAUDE (100°F maximum).
■Protéger le système de filtration d'eau et la tuyauterie contre le gel. La congélation d'eau dans le système lui fera subir des dommages.
■Le système de filtration d'eau peut résister à une pression maximale de 125 lb/po ^2 . Si la pression de distribution locale est supérieure à 100 lb/po ^2 durant la journée (elle peut atteindre un niveau plus élevé la nuit), installer un robinet de réduction de pression en amont du système de filtration d'eau.

OUTILLAGE ET ACCESSOIRES REQUIS

POUR L'INSTALLATION

■ 2 clefs : 1 ^1/8 po et 1 ^1/4 po
■ Coupe-tuyau ou scie à métaux
■ Lime
■ Papier Émeri
■ Tournevis
■ Pour le modèle GXWH01C, il peut être nécessaire d'avoir des accessoires complémentaires :

• (2) adaptateurs de compression de 34 po avec bague d'extremite et écrou pour le montage sur tuyau en cuivre – Trousse d'installation disponible :
- Ensemble disponible (WHKIT)
- Pièces GE (WS35X10023)

- Attaches de mise à la masse homologuées UL et fil de mise à la masse en cuivre de calibre 8 – Trousse d'installation disponible :

- Ensemble disponible (WHKIT)

■ Ne pas installer le système sur une canalisation D'EAU CHAUDE. La température de l'eau à filtrer doit être située entre 40°F (minimum) et 100°F (maximum). Voir les Conditions d'utilisation–Spécifications.
■ Lors de l'installation du système de filtration d'eau, ne pas utiliser des raccords de cuivre à souder. La chaleur émise lors de l'opération de soudage fera subir des dommages au système.
AVERTISSEMENT : Éliminer en sécurité les petites pièces qui peuvent rester inutilisées après l'installation; elles peuvent susciter un danger d'étouffement pour les jeunes enfants.
■ Ne pas installer le filtre à l'extérieur ou à un endroit exposé au rayonnement solaire.

Les accessoires en option sont disponibles. (cartes Visa, Mastercard ou Discovery acceptées) en visitant notre site Web à www.GEAppliances.com ou en vous adressant à notre service des Pièces et Accessoires au 800.626.2002 (aux Etats-Unis) ou 800.361.3869 (en Canada).

■ Si l'appareil est installé sur une tuyauterie en plastique, PVC ou métal galvanisé, il sera nécessaire d'acheter du matériel distinct.

■Corps de filtre et tête de filtre
■Brochures descriptives
■Filtre à sédiments (pour GXWH08C)
■ 2 raccords d'adaptation à compression 14 po, avec écrou et virole de laiton (pour GXWH08C)
■ Ruban de Teflon® (pour GXWH08C)
■ Clé pour corps de filtre (pour GXWH08C)
■ Brides et conducteur de liaison à la terre (pour GXWH08C)

GXWH01C

NSF®

Ce système a été testé et homologué par NSF International selon la norme ANSI/NSF 42, pour réduction nominale de la concentration de particules, classe III.

GXWH08C

Ce système a été testé et homologué par NSF International selon la norme ANSI/NSF 42, pour réduction nominale de la concentration de particules, classe III.

251B6021P001 10-01 49-50043-3

www.GEAppliances.com

Conditions d'utilisation—Spécifications

Pression de distribution de l'eau (minimum-maximum) : 20-125 livres/po ^2

Température de l'eau (minimum-maximum) : 40°F/100°F Débit nominal en service : 4 gal./min

Longévité des cartouches de filtration

La longévité en service des cartouches de filtration du système dépend de diverses variables comme :

■ concentration de sédiments et autres substances indésirables.
■ volume de consommation d'eau.
■ type d'utilisation (filtration de la totalité ou d'une partie seulement de l'eau consommée).

MODÈLE GE FONCTION LONGÉVITÉ MATÉRIAU

FXUSC Sédiments 3 mois/16 000 gallons Bobinage de 15 microns polyester

FXWPC Sédiments 3 mois/16 000 gallons Plissage

FXWSC Sédiments 3 mois/16 000 gallons Bobinage 10 microns

FXWTC Sédiments 3 mois/15 000 gallons Carbone/papier 5 microns Chlore

*La Certification NSF pour une réduction particulière est applicable seulement au FXUSC et au FXWTC lorsqu’utilisés dans les systèmes de filtration GXWH01C ou GXWH08C.

Remplacement de la cartouche de filtration

On doit changer la cartouche de filtration lorsque le débit d'eau diminue sensiblement, et au moins à intervalles de trois mois.

1 Fermer l'arrivée d'eau au filtre. Pour le modèle GXWH01C, on doit fermer le robinet d'arrêt en amont. Pour le modèle GXWH08C, placer le robinet de dérivation à la position «dérivation».
2 Dépressuriser le système : appuyer sur le bouton rouge.
3 Dévisser le corps de filtre; jeter la vieille cartouche. Laver le corps de filtre avec de l'eau et un savon doux. Ne pas utiliser de l'eau chaude ou un produit de nettoyage énergique.
4 Inspector le joint torique du corps de filtre. Veiller à ce qu'il soit légèrement lubrifié et bien emboîté dans la rainure. Remplacer le joint torique s'il est endommagé.
5 Placer la nouvelle cartouche de filtration dans le corps de filtre; placer correctement et bien centrer la cartouche sur le joint du fond.
6 Revisser le corps de filtre sur la tête. Il suffit de serrer à la main.

7 Rétablir lentement l'arrivée d'eau au filtre avec le robinet de dérivation (modèle GXWH08C) ou le robinet d'arrêt en amont.
8 Appuyer sur le bouton rouge pour permettre l'évacuation de l'air piégé.
9 Ouvrir un robinet en aval, et effectuer un rincage du système pendant 5 minutes.

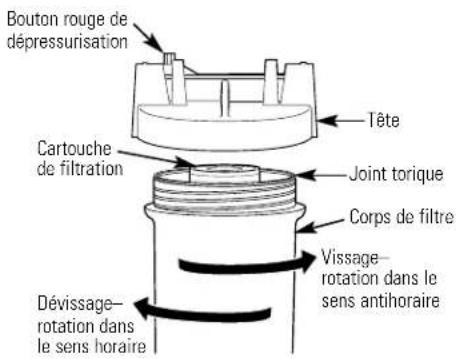

GXWH01C

Bouton rouge de dépressurisation Tête Cartouche de filtration Joint torque Corps de filtre Dévissage- rotation dans le sens antihoraire Vissage- rotation dans le sens horaire

Utiliser l'outil spécial pour dévisser le corps de filtre-rotation dans le sens horaire (certains modèles)
Corps de filtre

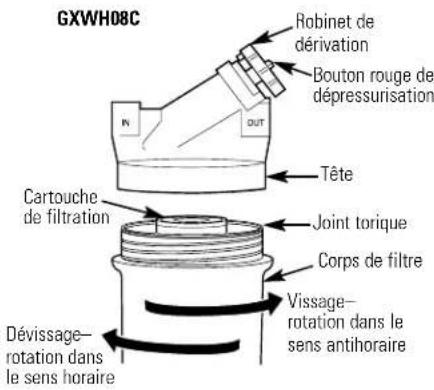

GXWH08C Robinet de dérivation Bouton rouge de dépressurisation Tête Cartouche de filtration Joint torique Corps de filtre Vissage- rotation dans le sens antihoraire Dévissage- rotation dans le sens horaire

ÉTAPES DE L'INSTALLATION

Illustration de l'installation

NOTE : Veiller à ce qu'il y ait un espace libre d'au moins 1½ po sous le filtre pour l'extraction du corps de filtre lors du changement de la cartouche.

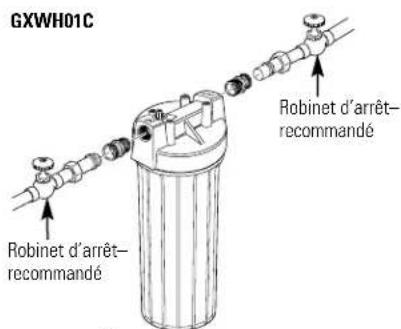

GXWH01C Robinet d'arrêt- recommandé Robinet d'arrêt- recommandé

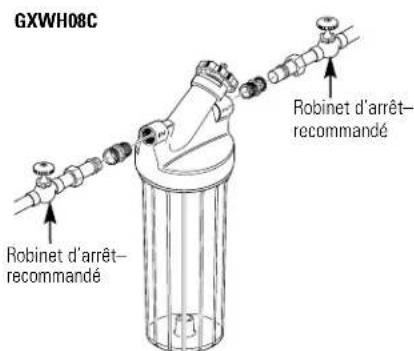

GXWH08C Robinet d'arrêt- recommandé Robinet d'arrêt- recommandé

ÉTAPES DE L'INSTALLATION (suite)

Emplacement d'installation

Choisir l'emplacement approprié comme suit :

■ pas d'exposition au gel.

■ pas d'exposition au rayonnement solaire direct.

Pose des raccords

Les instructions sont destinées à l'installation des raccords fournis avec le filtre (pour certains modèles) ou le WHKIT à la tuyauterie en cuivre de 3/4 po. Si le matériau de la canalisation est différent (plastique, PVC, acier galvanisé), il sera nécessaire de faire l'achat de quincaillerie différente. Voyez les instructions couvrant le matériel complémentaire acheté ou consultez un plombier qualifié.

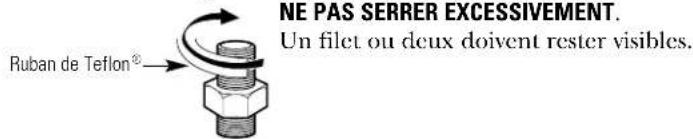

Enrouler environ 6 po de ruban de Teflon ^ (sens horaire) sur le

On recommande d'installer un robinet d'arrêt de chaque côté du filtre.

filetage de chaque raccord d'adaptation. NE PAS utiliser un composé d'étanchéité.

Installer une adaptateur sur la tête du filtre, à l'entrée et à la sortie. Commencer le vissage à la main et veiller à ne pas détériorer le filetage. Serrer ensuite avec une clé de 1½ po.

NE PAS SERRER EXCESSIVEMENT. Un filet ou deux doivent rester visibles. Ruban de Teflon®

Sectionnement de la canalisation d'eau

7 Fermer l'arrivée d'eau; ouvrir un robinet pour purger l'eau des tuyauteries.

2 Conserver à part l'écrou et la virole de laiton des raccords à compression. À l'aide d'un ruban-mètre ou d'une règle, mesurer la distance «D» indiquée sur l'illustration.

■ NOTE : On recommande d'installer un robinet d'arrêt avant et après le filtre-voir l'illustration de l'installation.

■Choisir l'emplacement d'installation du filtre. Marquer la distance «D» sur la tuyauterie.

3 Avec un coupe-tuyau ou une scie à métaux, couper la canalisation. Poncer à chaque extrémité pour éliminer les bavures.

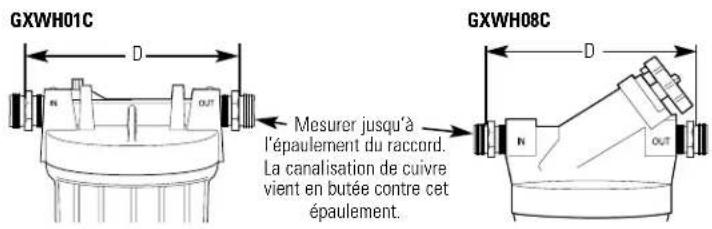

GXWH01C D GOUT Mesurer jusqu'à l'épaulement du raccord. La canalisation de cuivre vient en butée contre cet épaulement. GXWH08C D N OUT

Installation des raccords sur la canalisation

1 Sur chaque tuyau, enfiler l'écrou de compression. 2 Enfiler ensuite la bague d'extremite sur chaque tuyau.

Bague d'extremite Bague d'extremite Écrou Écrou

Installation du filtre

1 Aligner le filtre avec les deux sections de la canalisation; veiller à ce que la canalisation d'arrivée soit placée devant l'entrée du filtre, marquée «IN». Il peut être nécessaire d'écarter les deux sections de la tuyauterie pour installer le filtre.

2 Immobiliser le raccord avec une clé de 1 ^1/8 po, et serrer l'écrou avec une clé de 1 ^1/4 po. Répéter ceci pour chaque raccord.

3 Si nécessaire, soutenir la tuyauterie d'eau de chaque côté du filtre.

Installation du conducteur de liaison à la terre

IMPORTANT : Fréquemment, on utilise un tuyau d'eau froide en cuivre ou en métal galvanisé pour effectuer une liaison à la terre des prises électriques de la maison. Cette mise

à la masse vous protège contre les chocs électriques et cette liaison à la terre peut voir été neutralisée par le logement du filtre d'eau. Pour rétablir la connexion, montez un fil en cuivre de 12 po et de calibre 8 le long du filtre, lequel sera fixé solidement au moyen d'attaches en bronze homologuées par UL de dimensions variant entre 1/2 po-1 po à chaque extrémité comme indiqué. N'utilisez pas d'attaches en zinc sur le cuivre. Pour le modèle GXWH01C, il est possible d'acquérir le fil et les attaches séparément chez votre visitant notre site Web à www.GEAppliances.com ou en vous adressant à notre service des Pièces et Accessoires au 800.626.2002 (aux Etats-Unis) ou 800.361.3869 (En Canada). Commandez la pièce portant le numéro WHKIT.

Nettoyez le fil en cuivre et ses extrémités avec du papier Émeri. Il est recommandé de dénuder le fil. Si le fil est isolé, il faut le dénuder sur une longueur de 3/4 po à chaque extrémité avant de les passer au papier Émeri.

2 Placez les attaches en bronze sur le fil. Serrez les vis. 3 Fixez le fil sur les attaches comme indiqué. Serrez les vis.

NOTE : Si les tuyauteries de votre domicile sont en plastique, elles ne peuvent être utilisées pour une liaison à la terre, dans ce cas, ignorez cette étape.

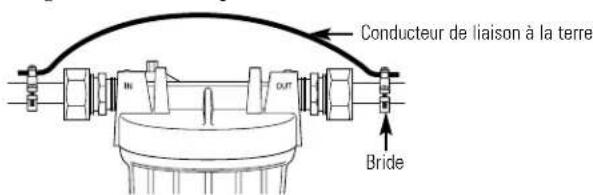

Conducteur de liaison à la terre Bride

Contrôle final

1 Installez le filtre si vous ne l'avez pas encore fait. (Voir la partie de Remplacement de la cartouche de filtre). 2 Ouvrir doucement l'arrivée d'eau.

3 Inspector l'ensemble du système pour rechercher les fuites. 4 S'il y a une fuite, fermer l'arrivée d'eau et resserrer les raccords ou améliorer leur étanchéité. 5 Ouvrir un robinet en aval, et effectuer un rinçage du système pendant 5 minutes.

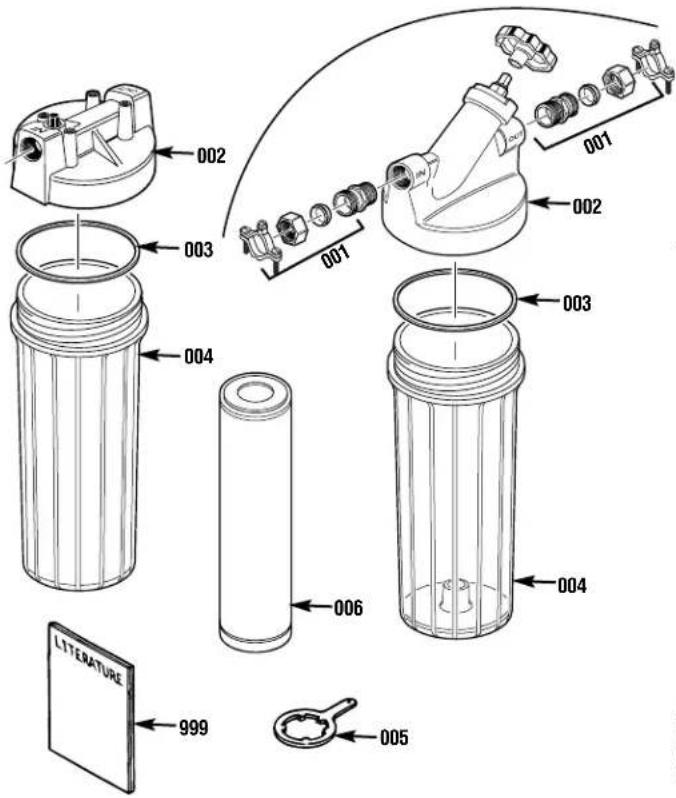

LISTE DES PIÈCES

002 003 004 006 999 001 002 003 004 005 LITERATURE

G G

X X

W W

H H

0 0

N° de 18
repérage Pièce n° Description C C

001 WS35X10023 Pièces de raccordement — 1ou WHKIT
002 WS19X10012 Tête du filtre, avec évent 1 —WS19X10013 Tête du filtre, avec robinet — 1
003 WS03X10038 Joint torique 1 1
004 WS30X10003 Corps de filtre-blanc 1 —WS30X10004 Corps de filtre-transparent — 1
005 WX5X140 Clé pour corps de filtre — 1
006 FXUSC	Cartouche de filtration—polyester bobiné	— 1
FXWPC	Cartouche de filtration-plissée	— —
FXWSC	Cartouche de filtration-bobine —	—
FXWTC	Cartouche de filtration-carbone/papier	— —
999 49-50043	Instructions d'installation et d'utilisation	1 1

Pour obtenir des pièces de rechange, composez sans frais le 800.626.2002 (États-Unis), le 800.663.6060 (Canada, langue anglaise), le 800.361.3869 (Canada, langue française).

GARANTIE LIMITEE DE UN AN

- Que couvre la garantie?

- Tout défaut de matériel ou de main d'oeuvre du produit

• Q'est-ce qui n'est pas couvert par la garantie?

• Les cartouches de filtre
• Les déplacements à votre domicile pour vous enseigner comment utiliser le produit
• Une installation incorrecte
• Une panne du produit causée par un abus d'utilisation, une mauvaise utilisation, toute modification ou une utilisation du produit dans un but non prévu
• Défauts entraînés par une installation incorrecte ou tout dommage non imputable à GE
• Responsabilité de GE couvert par cette garantie ou toute autre garantie couvrant tout dommage indirect
• Produits utilisés pour des applications industrielles ou commerciales
• Utilisation de ce produit lorsque l'eau est microbiologiquement impure ou de qualité inconnue sans qu'une désinfection adéquate n'ait eu lieu avant l'entrée et sortie dans le circuit. Les systèmes homologués pour une réduction des microbes peuvent être utilisés après désinfection de l'eau pouvant contenir des microbes filtrables.

– Tout dommage causé au produit par accident, incendie, inondation ou acte de Dieu
- Tout dommage fortuit ou indirect causé par des défauts éventuels de cet appareil, son installation ou les réparations effectuées

- Quelle est la durée de la garantie après l'achat?

- Un an.

- Comment dois-je faire ma réclamation?

- Ramenez le produit au magasin où vous l'avez acheté avec une exemplaire de la "Preuve d'achat". Cette garantie exclut les coûts d'expédition ou les déplacements de service à votre domicile.

- Quel est le statut de cette garantie vis-à-vis de la loi?

- Cette garantie vous donne des droits légaux spécifiques. Il est possible que vous ayez d'autres droits qui varient d'état en état. CETTE GARANTIE REMPLACE DE TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRIMEE OU SOUS-ENTENDUE, INCLUANT LES GARANTIES DE NEGOCE ET DE CONVENANCE DANS UN BUT PARTICULIER.

Veuillez nous contacter à www.GEAppliances.com, ou composez le 800.GE.CARES (États-Unis) et sans frais le 866.777.7627 (Canada).

GE SmartWater™
