Si Compact 16 - Table de mixage audio SOUNDCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio numérique
Marque	Soundcraft
Modèle	Si Compact 16
Nombre de voies d'entrée	16 (micro/ligne) + 2 stéréo ligne + 4 retours stéréo
Nombre de bus	14 bus auxiliaires, 4 bus matriciels
Processeurs d'effets	4 processeurs Lexicon (réverbérations, délais, modulation)
Égaliseur graphique	28 bandes disponibles sur chaque bus et master

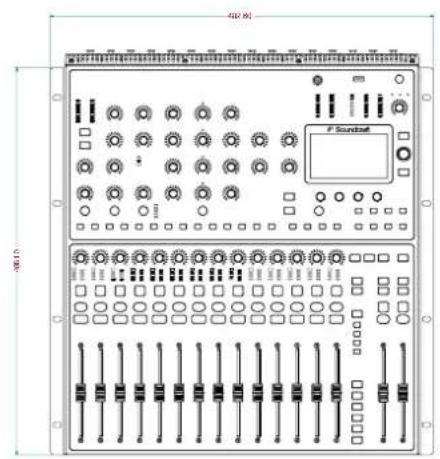

Dimensions (net)	169 mm (H) x 483 mm (L) x 20 mm (P)
Poids (net)	11 kg
Alimentation	Consommation inférieure à 40 W
Connectivité	Entrées XLR micro, Jack 6,35 mm ligne, AES numérique, MIDI, HiQNet, USB, Word Clock, option carte 64x64
Réponse en fréquence	20 Hz - 20 kHz (+/- 1,5 dB)
Distorsion harmonique totale	< 0,01 % à 1 kHz (sensibilité micro -30 dBu)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Conforme aux normes IEC 60065, EN55103, UL60065. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter un service agréé Soundcraft pour toute réparation ou pièce.
Garantie	1 an à compter de la date d'achat (conditions en vigueur)

FOIRE AUX QUESTIONS - Si Compact 16 SOUNDCRAFT

Comment brancher un micro sur la Si Compact 16 ?

Branchez le micro sur une entrée XLR (MIC 1 à 16). Si nécessaire, activez l'alimentation fantôme 48V via la touche dédiée de la section ACS. Ajustez le gain pour obtenir un niveau correct sans écrêtage.

Comment configurer un retour de scène (auxiliaire) ?

Appuyez sur la touche BUS 1 à 14 correspondant au retour. Les faders d'entrée passent en mode départ vers le bus. Réglez le niveau du bus avec le fader MONO/SEL et ajustez les envois depuis chaque voie.

Comment utiliser les effets Lexicon intégrés ?

Appuyez sur la touche LEX pour ouvrir l'écran des effets. Sélectionnez un processeur (FX1 à FX4) avec le codeur SCROLL/ADJUST. Choisissez un type d'effet (réverb, delay, chorus...) et ajustez les paramètres avec les 4 codeurs sous l'écran.

Que signifie la couleur des faders (Fader Glow) ?

Fader Glow indique la fonction :
Blanc : voie stéréo liée
Jaune : bus pré-fader
Vert : bus post-fader
Orange : matrice
Rouge : égaliseur graphique
Cyan : retour d'effet
Magenta : voie stéréo assignée.

Comment réinitialiser la console aux paramètres d'usine ?

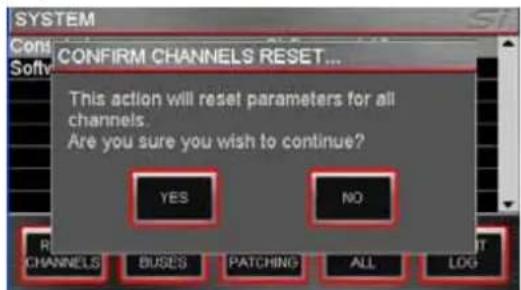

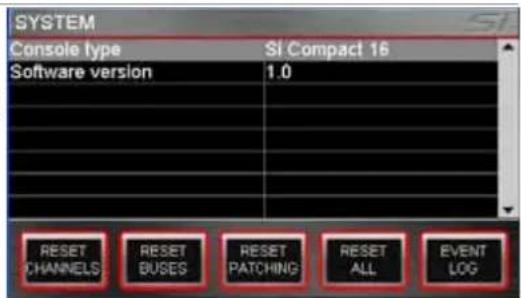

Éteignez la console. Maintenez la touche POWER enfoncée et allumez. Appuyez simultanément sur LR, MONO et FX1. Sur l'écran, touchez Clear SD Card puis redémarrez.

Comment enregistrer et rappeler une configuration (Cue) ?

Appuyez sur STORE pour sauvegarder la configuration actuelle dans une mémoire Cue. Pour rappeler, appuyez sur CUE LIST, sélectionnez le Cue souhaité avec le codeur, puis RECALL.

Comment connecter un ordinateur via USB ?

Le port USB sur la face avant permet de charger des Shows (sauvegardes complètes) et les mises à jour du logiciel. Il ne sert pas de liaison audio directe.

Comment utiliser l'égaliseur graphique (GEQ) ?

En mode BUS ou MTX, sélectionnez le bus maître (LR ou MONO) ou suivez un bus. Appuyez sur GEQ HI ou GEQ LO pour afficher les 14 bandes supérieures ou inférieures sur les faders. Ajustez le gain de chaque bande avec le fader.

Pourquoi l'écran tactile ne répond pas ?

Vérifiez que la console est sous tension (voyant vert). Si l'écran reste figé, effectuez une réinitialisation logicielle : maintenez la touche POWER enfoncée 5 secondes jusqu'à extinction, puis rallumez.

Comment attribuer un nom à une voie ?

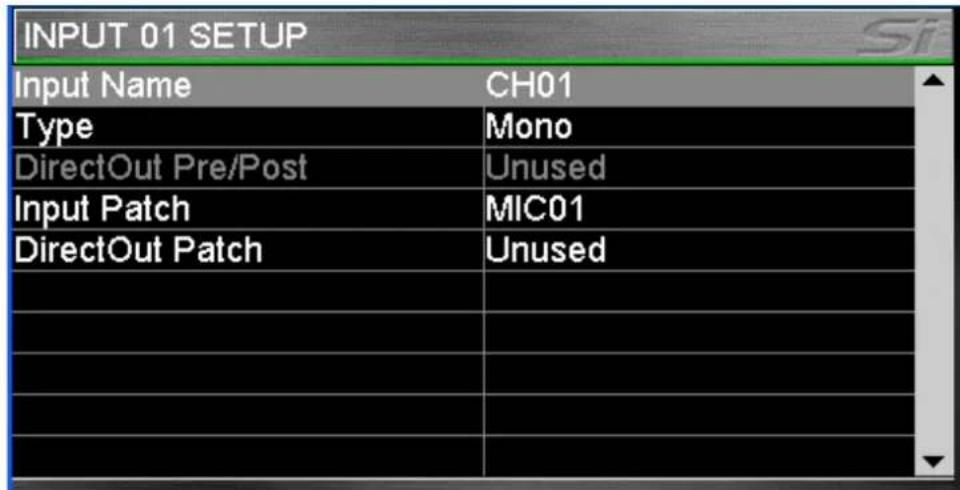

Sélectionnez la voie avec la touche SEL. Dans le menu INPUTS (écran tactile), appuyez sur Input Name, utilisez le clavier virtuel pour saisir le nom, puis APPLY pour confirmer.

MODE D'EMPLOI Si Compact 16 SOUNDCRAFT

Prenez le temps de dire ce mode d'emploi avec soin avant d'utiliser la console de mixage pour la première fois.

Cet apparéil est conforme aux normes EMC 2004/108/EC et LVD 2006/95/EC

Ce produit répond aux normes de sécurité suivantes :

IEC 60065:2005 +A1:2005

EN60065:2006 +A1:2006 + A1:2008

UL60065 7ème édition

CAN/CSA-E60065-03 +A1:2006

ainsl qu'aux normes EMC sulvantes :

EN55103-1:2009 (E2)

Attention : Toute modification apportée à cet appeareil non approuvée par Harman, annule l'autorisation à l'utiliser. L'utilisation d'un équipement non autorisé est interdite par la Section 302 de la loi sur les Communications de 1934, revisée par le paragraph 1 de la section 2 du chapitre 47 du code des lois fédérales.

REMARQUE: Cet apparéil a été testé et répond aux normes sur les équipements numériques de classe B, alinéa 15 des lois fédérales. Ces normes ont été écrites pour fournir une protection raisonnable contre les interférences en installation résidentielle. Cet apparéil générale, utilise et produit des fréquences radio et, s'il n'est pas installé selon les instructions, peut causeir des interférences nuisibles aux communications radio. Ceci dit, rien ne peut garantir l'absence totale d'interférences selon l'installation envisagée. Si cet apparéil générale des interférences nuisibles à son environnement, aux réceptions radio ou télévision, ce qui peut être déterminé en plaçant l' apparéil sous/hors tension, l'utilisateur doit essayer de corriger les interférences en appliquant l'une ou plusieurs de ces mesures :

• Réorienter ou déplacer l'antenne de réception
• Éloigner l'appareil du récepteur
• Connecter l'appareil à une prise ou une ligne secteur différente de cette sur laquelle il est connecté.
• Consulter le revendeur ou un technicien radio/TV.

Pour de plus amples détails, contactez :

Tous droits réservés. Ce produit est protégé par des brevets déposés dans le monde entier.

Référence n°BD10.522000, version 0311

Soundcraft est une filiale de Harman International Industries Ltd. Les informations de ce mode d'emploi sont sujettes à modifications sans préavis et n'impliquent aucune responsabilité dequelle partie que ce soit. La société Soundcraft ne peut pas être tenue responsable des pertes ou dommages liés à l'utilisation de ces informations ou des erreurs containues dans ce mode d'emploi.

Interdiction totale de copier, reproduce, sauvégarder, transmettre, dequelle façon que ce soit (électronique, électrique, mécanique, optique, chimique, par photocopie, enregistrement, etc.) ce mode d'emploi, sans l'autorisation directe de Soundcraft.

Table des matieres

CONSIGNES DE SECURITE IMPORTANTES 6

GUIDE DES SYMBOLES DE SECURITÉ 8

INTRODUCTION 9

SI COMPACT—GÉNÉRALITÉS 10

CABLAGE 11

Entrée micro 11

Entrées ligne stéreo 11

Retours d'inserts 11

Entree AES 11

Sorties ligne 12

Sortie AES 12

Départs d'inserts 12

Casque 12

MIDI IN et OUT 12

Horloge Word Clock 12

HiQNet 12

Polarité (mis en phase) 13

Mise à la masse et blindage 13

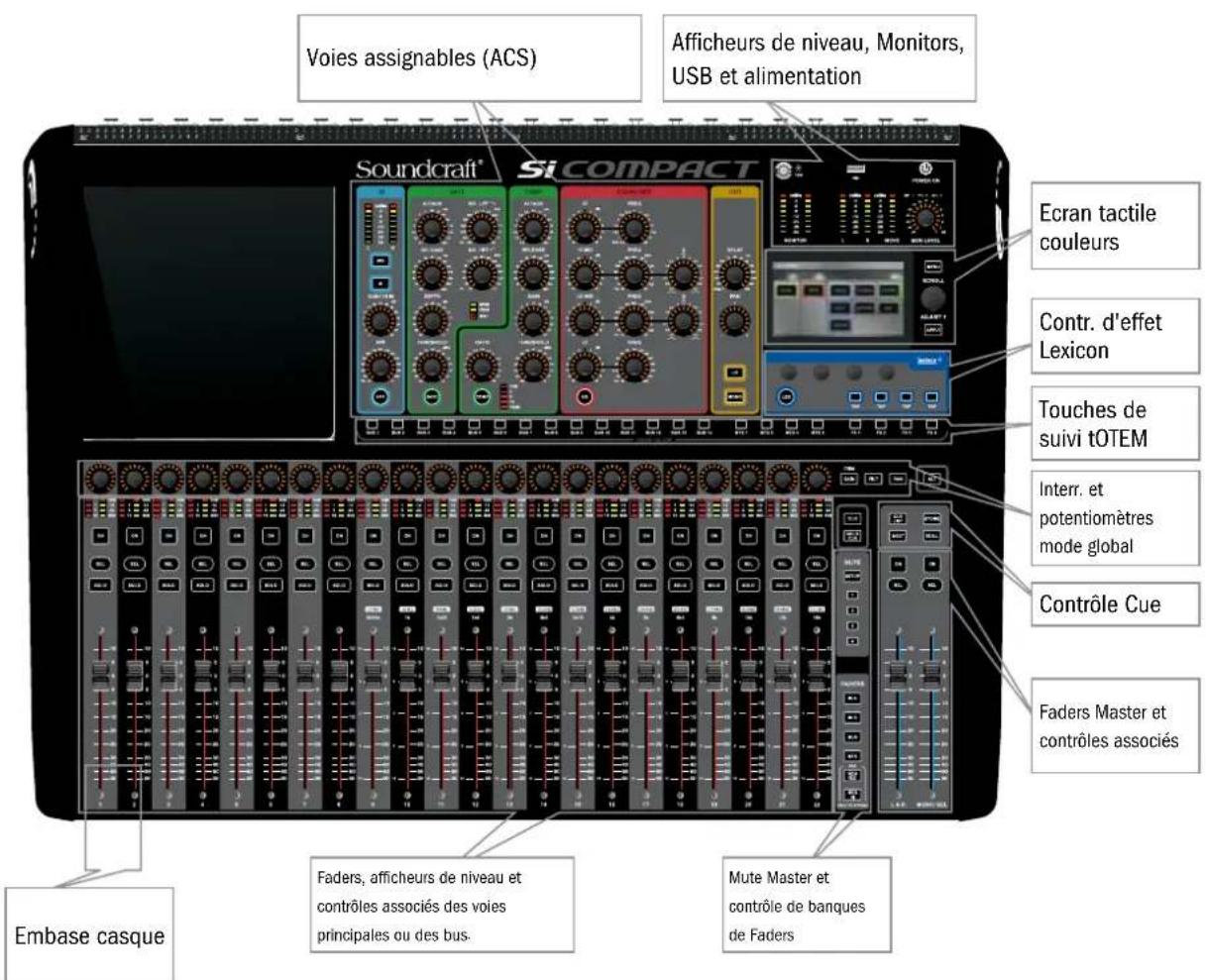

VUE D'ENSEMBLE DE LA SURFACE DE CONTROLDE LA SI COMPACT & DES CONNECTEURS 14

Si Compact—Face avant 14

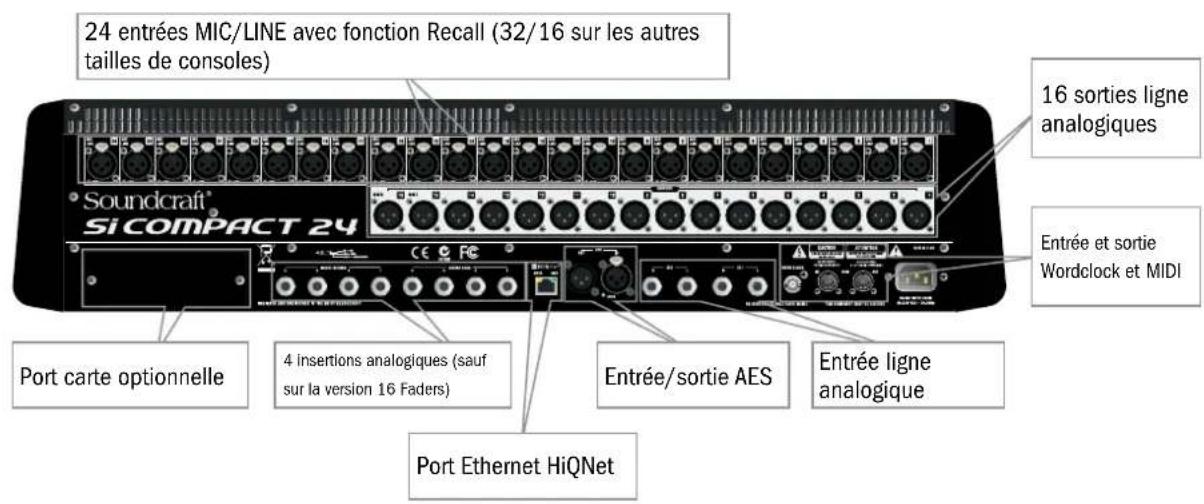

Si Compact — Face arrriere 14

VOIE ASSIGNABLE (ACS) 15

Section des entrées/sorties 15

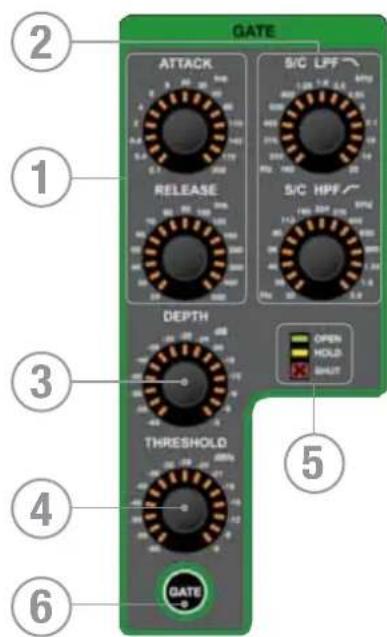

Section GATE 16

Section COMPRESSEUR 16

Section d'égalisation paramétrique 17

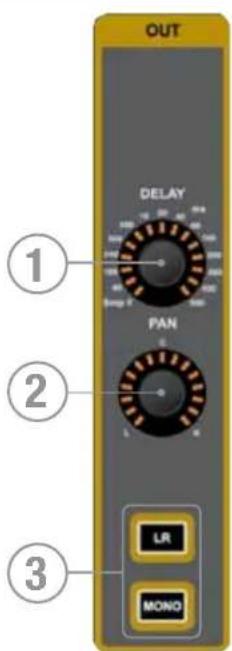

Section des sorties 17

INTERROGATE 18

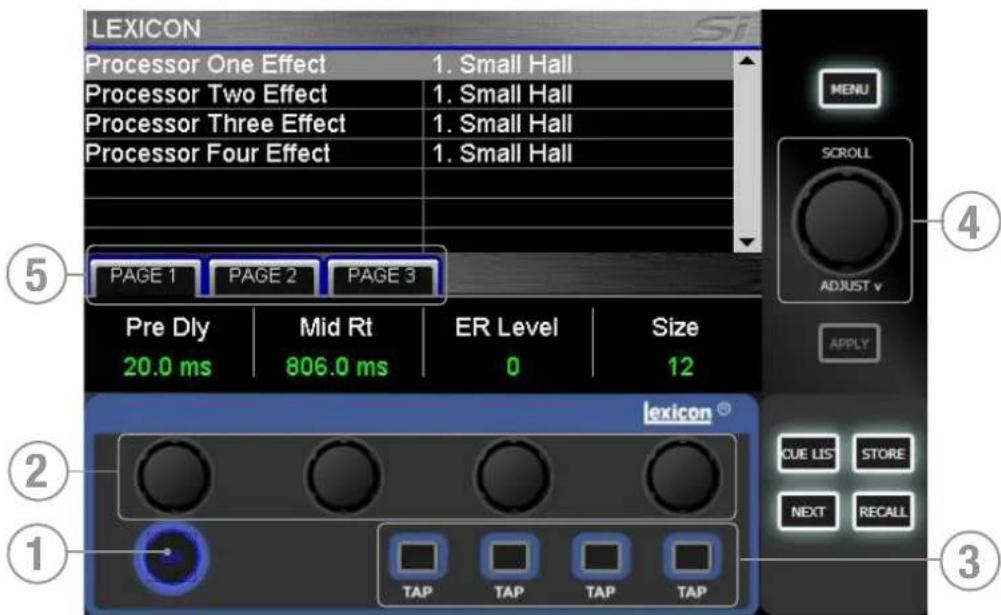

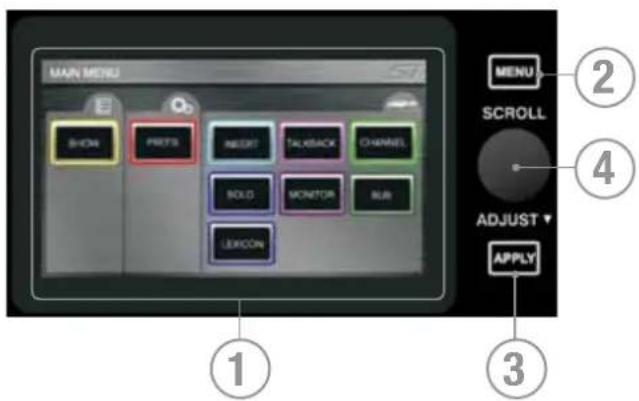

ENCODEURS ET BOUTONS DE L'ECRAN TACTILE 19

INTERFACE LEXICONTM 20

Touches tOTEMTM (the One Touch Easy Mix — ou mixage par une seule touche) 21

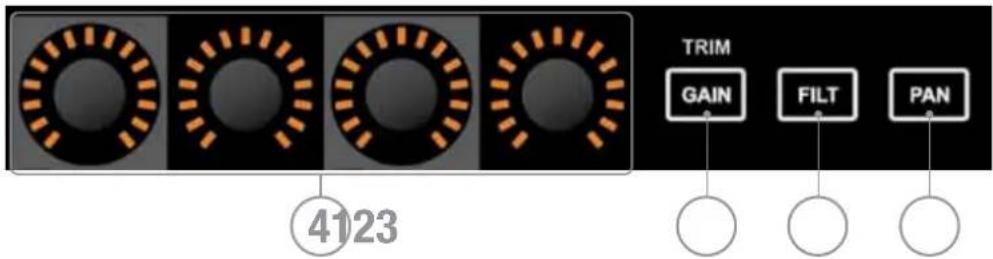

ENCODEURS ET FONCTIONS DE MODE GLOBAL 22

FONCTION CUE 22

ALT 23

TOUCHES CLR ET SOLO CLR 23

TOUCHES MUTE SET-UP ET MUTE MASTER 24

Configuration de groupes de Mute 24

FADERS MASTER L-R ET TOUCHES 25

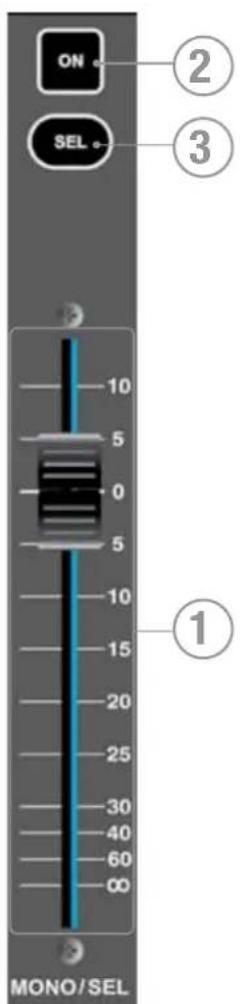

FADERS MONO/SEL ET TOUCHES CORRÉLÉES 25

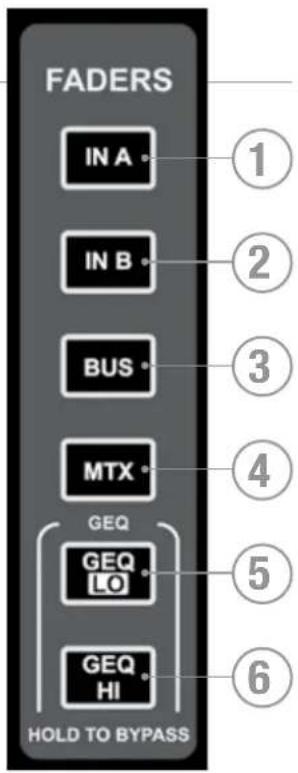

TOUCHES DE COUCHES DE FADERS 26

FONCTION DE REPÉRAGE LUMINEUX FADER GLOW 26

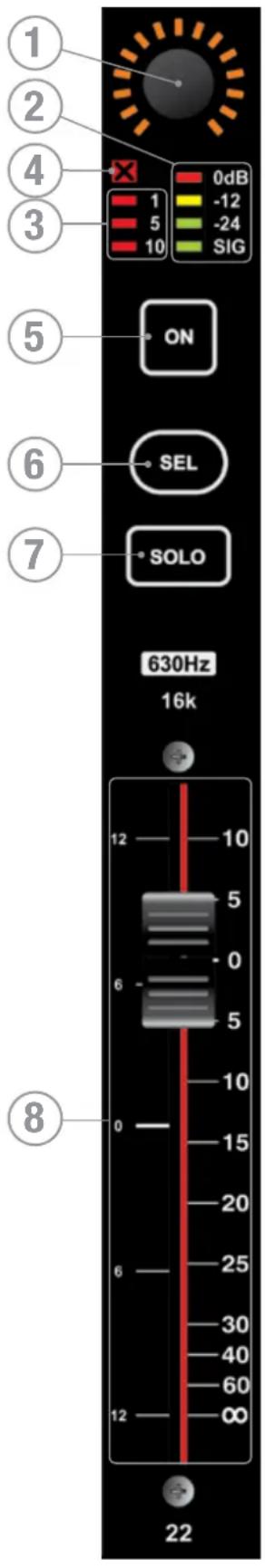

FADERS DE VOIES ET TOUCHES ET AFFICHEURS CORRELEs 27

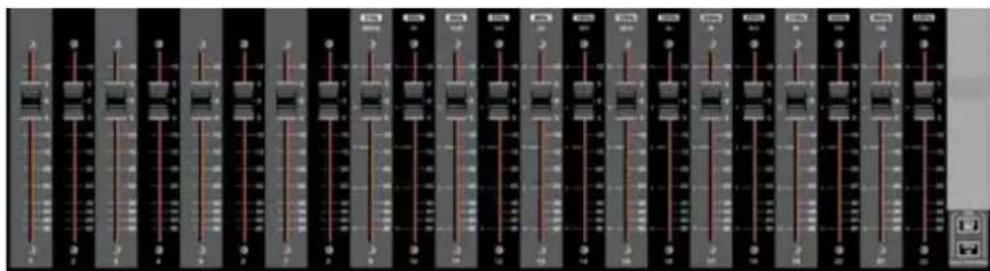

ÉGALISEUR GRAPHIQUE 28

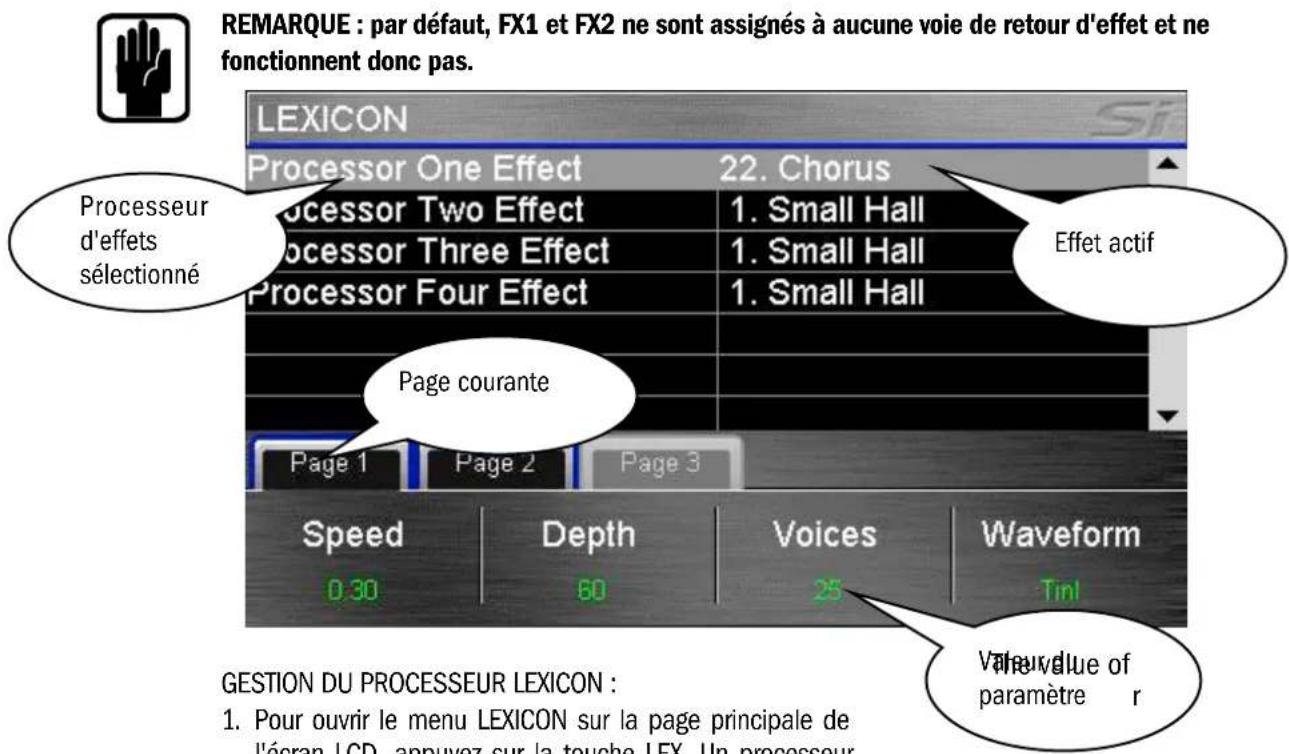

EFFETS LEXICON 29

FONCTION FOCUS 30

ÉCRANS 31

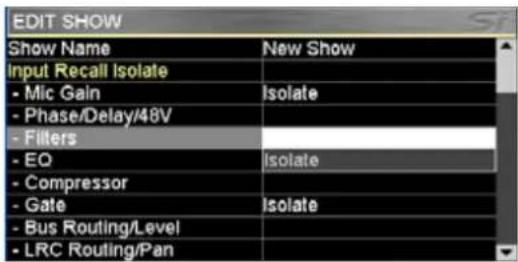

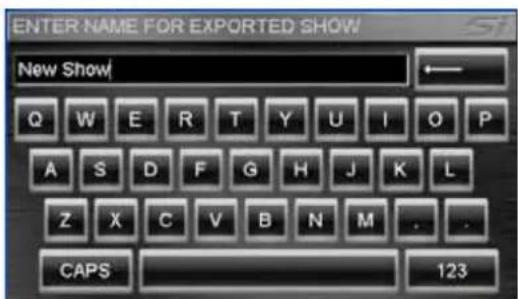

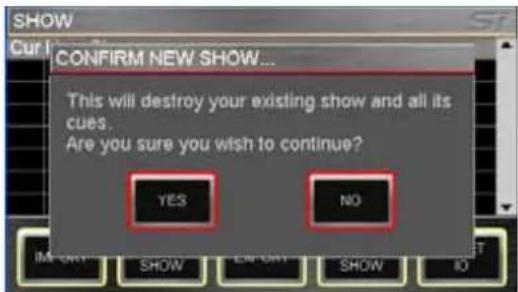

Menu Show 31

Menu New Show 32

Export 32

Gestion des entrées et mises en couches de la Si Compact à 16 Faders 40

Gestion des entrées et mises en couches de la Si Compact à 24 Faders 40

Gestion des entrées et mises en couches de la Si Compact à 32 Faders 40

Patch et couches des sorties des consoles Si Compact 41

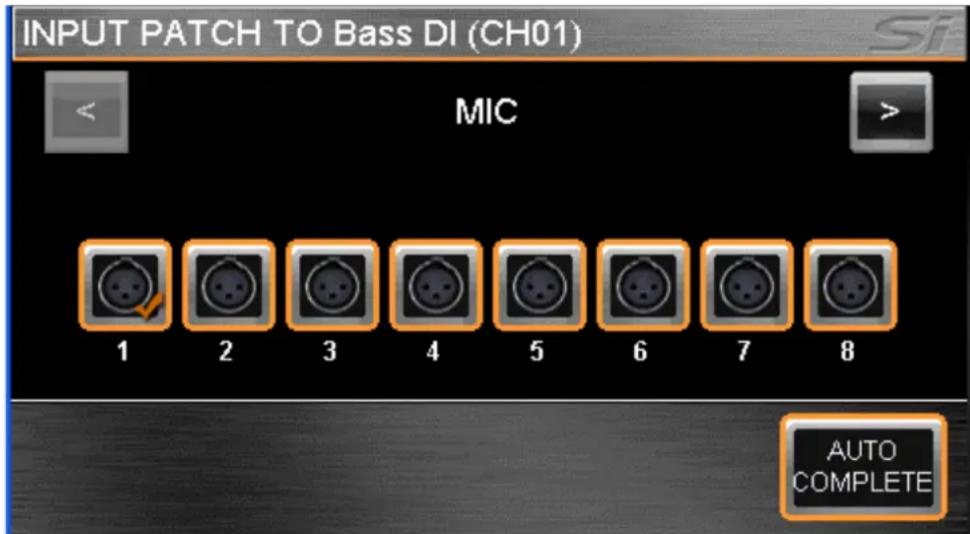

Configuration ou modification du Patch d'entrée 42

Configuration ou modification du Patch de sortie directe 43

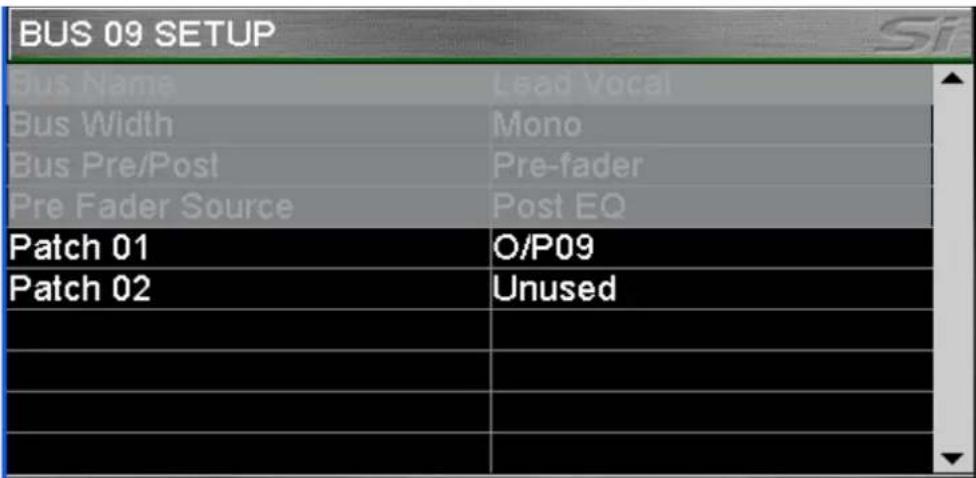

Configuration ou modification du Patch de Bus ou des sorties generales 44

Configuration des Patches de l'oscillateur et des retours 44

Gestion du filtrage Replay 45

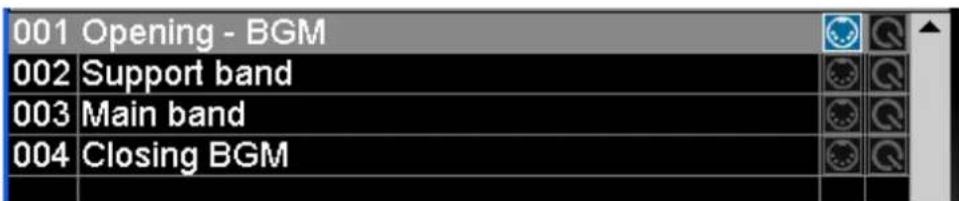

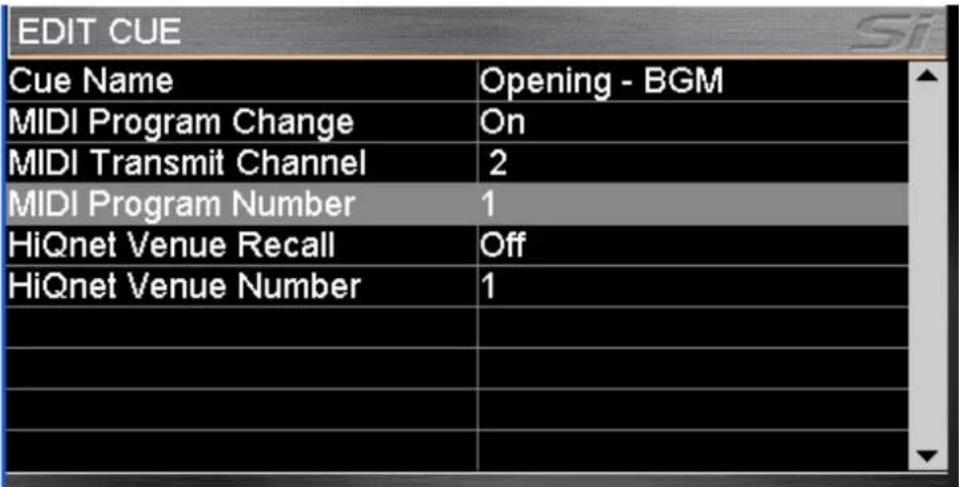

MIDI 46

HiQNET 47

PORT CARTE OPTIONNEL 47

SORTIE CASQUE ET ÉCOUTE 48

Positionnement des micros 50

Configuration initiale 50

MIXAGE SUR LES BUS GENÉRAUX DE SORTIES G/D 52

MIXAGE SUR LES BUS AUX 52

MIXAGE SUR LES BUS D'EFFETS 53

MIXAGE SUR LES BUS MATRICIELS 53

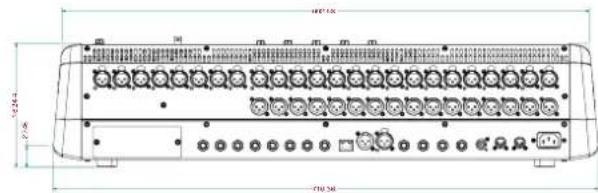

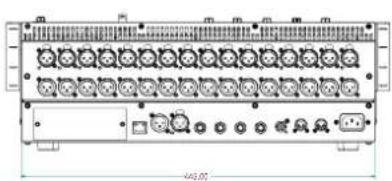

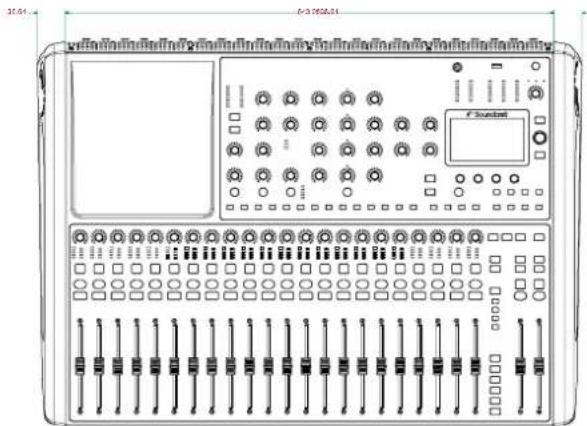

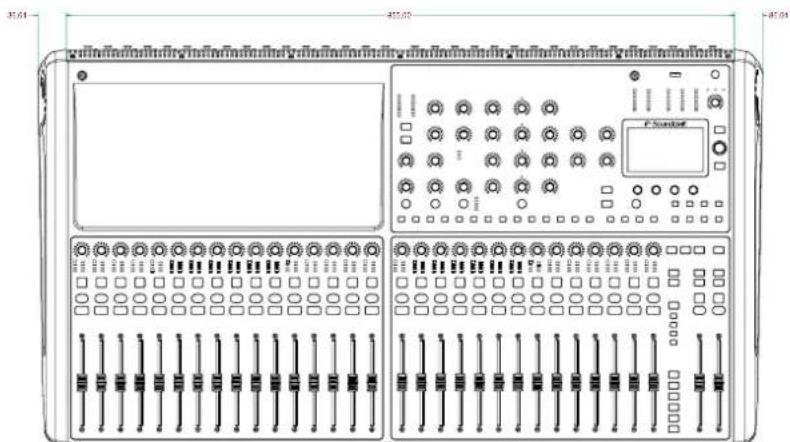

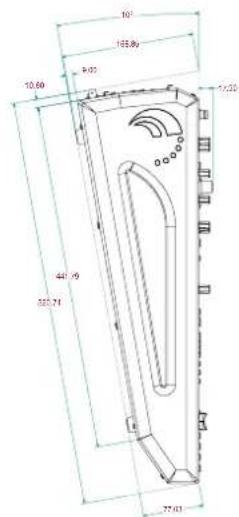

POIDS ET DIMENSIONS 54

CARACTERISTIQUES TECHNIQUES 56

GLOSSaire 57

GARANTIE 59

Lisez ces instructions.

Conserve ces instructions.

Respectez toutes les mises en garde.

Suivez toutes les instructions.

Ne pas utiliser àproximé d'une source liquide.

Nettoyez uniquement avec un tissu sec.

Veillez à ne pas bloquer les ouvertures de ventilation. Installez selon les instructions du fabricant.

Ne pas installer pres d'une source de chaleur : radiateurs, cusinière, ou tout autre équipement susceptible de générer de la chaleur (y compris les amplificateurs de puissance), etc.

Ne modifie pas la sécurité de la fiche polarisée (Canada) ou la mise à la terre. Une fiche polarisée possède deux broches dont l'une plus large que l'autre. Une fiche avec terre possède deux broches plus une troisième pour la mise à la terre. Si la fiche fournie ne convient pas à votre prise, consultez un électricien afin de replacer la prise obsoilète.

Évitez de marcher ou de tirer sur le cable d'alimentation, en particulier au niveau des prises et de l'appareil.

N'utilisez que des fixations/accessoires spécifiés par le fabricant.

N'utilise qu'vec un chariot, un support, un trpied, une etagere ou une table specifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, prenez les precautions nécessaires lors du déplacement du chariot afin d'éviter tout accident.

Déconnectez l'appareil du secteur lors des orages ou des longues périodes d'inutilisation.

Confiez toutes les réparations à un personnel qualifié. Vous doivent faire contrôler ce produit s'il a été endommagé de chaque façon que ce soit, comme lorsque le cable d'alimentation ou la prise ont été endommages, qu'un liquide a été renversé ou que des objets sont tombés sur ou dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement, ou qu'il a subi une chute.

REMARQUE : Il est conseilé de confier toutes les opérations de maintenance et/ou de réparation à Soundcraft ou à un agent/agréé. Soundcraft n'accepte aucune responsabilité pour la perte ou les dommages causés par la maintenance ou les réparations effectuees par un personnel non agréé.

MISE EN GARDE: Veillez à ce que l'appareil ne soit pas exposé aux projections liquides et qu'aucun liquide ne soit renversé sur celui-ci. Ne déposez pas de recipient rempli de liquide sur l'appareil (verre, vase, etc.).

Ne placez aucune flamme (bougies, par exemple) sur l'appareil.

Veiliez à préserver la ventilation en dégageant les orifices de ventilation qui peuvent être bouchés par des journaux, nappes de table, rideaux, etc.

CET APPAREIL DOIT ETRE RELIE À LA TERRE. La terre de doit JAMAIS être supprimée de la connexion au secteur.

Le découplage de la source de distribution d'énergie (secteur) est réalisé par la déconnexion de la fiche secteur. La fiche doit rester accessible à tout moment lors de l'utilisation du produit.

Si le cordon secteur est endommagé d'une façon ou d'une autre, il doit être remplace. Ces informations sont données pour reference uniquement.

Le code des couleurs est le suivant: Terre : Vert et Jaune (US - Vert/Jaune) Neutre : Bleu (US - Blanc) Phase : Marron (US - Noir)

Si les couleurs ne correspondent pas aux codes évoqués ci'avant, procédez comme suit : Le fil Vert et Jaune doit être connecté à la terre de la fiche secteur repérée par la dette E ou le symbole de la terre.

Le fil Bleu doit être connecté au neutre de la fiche secteur repéré par la lecture N.
Le fil Marron doit être connecté à la phase de la fiche secteur repéré par la lecture L.
Veillez à respecter le code des couleurs lorsque vous changez de fiche

Cet apparéil peut être relié à des tensions secteur dont la valeur est indiquée en face arrêté.

REMARQUE: Cet apparéil répond aux normes sur les équipements numériques de Classe B, alinéa 15 des lois fédérales. Ces normes représentent une protection raisonnable contre les interférences en environnement résidentiel. Cet apparéil génére, utilise, et peut émettre des fréquences radio et, s'il n'est pas installé correctement selon les instructions, peut causeer des interférences nuisibles aux communications radio. Si cet apparéil génére des interférences nuisibles en environnement résidentiel, l'utilisateur se doit de remédier à la situation et ceci à ses frais.

Cet appeareil numérique de la Classe A respecte toutes les exigences du règlement canadien sur les équipements générateurs d'interférences.

GUIDE DES SYMBOLES DE SECURITE

Pour votre sécurité et pour éviter l'annulation de la garantie, lisez avec soin tous les textes reprises par ces symboles :

MISES EN GARDE

Le triangle avec l'éclair prévient l'utilisateur de la présence d'une "tension dangereuse" non isolée dans le boîtier, et de potentiel suffisant à constituer un risque d'électrocution.

ATTENTION

Le point d'exclamation prévient l'utilisateur de la présence d'instructions importantes sur le fonctionnement et l'entretien dans les documents fournis avec l'appareil.

REMARQUES

Contiennent des informations importantes et des astuces utiles sur le fonctionnement de l'appareil.

CONSIGNES DE SECURITE SUR L'ÉCOUTE AU CASQUE

Contient certaines informations importantes et des astuces utiles sur les sorties casques et les niveaux d'écoute.

Merci d'avoir besoin la console de mixage Soundcraft Si Compact. La gamme Si Compact regroupe des consoles de mixage numériques extrémement polyvalentes mais simples, optimisées pour la sonorisation et autres applications nécessitant un accès rapide et clair à n'importe quel réglage ou paramètre. Les consoles Si Compact font appel aux dernières technologies avec des fonctions novatrices. Ces consoles s'inscrivent dans la lignée des consoles Soundcraft Si1, Si2 & Si3 et des consoles Soundcraft Vi – ceci vous garantit une fiabilité maximale, une qualité audio inégalée et des fonctions complètes et éprouvées.

Parmi les technologies utilisées par les consoles Si Compact, notez les préamplis micros de la Vi1, l'égalisation classique Soundcraft, les proceseurs d'effets Lexicon®, l'égaliseur graphique BSS® et les processeurs de traitement de la dynamique développés par le Leader mondial DBX®. Les éléments matériels et logiciels des consoles Si Compact ont été conçus pour simplifier autant que possible le mixage, et nous pensons que ces consoles sont les plus simples à utiliser, avec une période d'apprentissage la plus courte du marché.

Le fait deCHOISIR une console Soundcraft yous fait beneficier du savoir-faire et du soutien de l'un des Leaders du mixage, avec une experience de plus de trente ans. Notre savoir-faire s'est construit en travaillant etroitement avec les meilleurs professionnels pour vous garantir les meilleurs mixages possibles.

Construites selon les normes industrielles les plus strictes, des composants de la plus haute qualite, des composants de surface (cms), les consoles Soundcraft Si Compact ont ete concues pour etre aussi simples d'utilisation que possible. Nous avons passé des années a rechercher les methodes de contrôle les plus efficaces, et ce pour deux raisons principales:

1) Les ingénieurs, musiciens, compositeurs et programmes ont besoin de très peu d'interruptions lors du processus de création ; nos produits ont été concus pour se faire oublier, laissant place à la créativité en toute sénérité.
2) Que ce soit sur scene ou en enregistrement, le temps est rare et cher. Nos produits disposent d'une interface reconnaue par des millions d'utilisateurs comme étant la reférence, et ce, grâce à son efficacité totale.

Les qualités sonores de nos produits sont exemplaires et certains concepts utilisés dans nos consoles les plus onereuses sont présents dans la Si Compact, vous permettant de bénéficier de la superbe qualité Soundcraft dans une console de petit format, et ne souffrant d'aucun compromis.

Vous serez également heures d'apprendre que vous bénéficiaz d'une garantie d'un an à compter de la date d'achat. La conception de la console Soundcraft Si Compact a été réalisée à l'aide d'une ingénieurie basée sur les logiciels haut de gamme les plus récents. Chaque console Soundcraft subit une batterie de tests pour vérifier sa capacité à supporter des conditions environnementales éprouvantes dans un milieu professionnel.

Toute la gamme Soundcraft Si Compact est fabriquée à l'aide de certaines des techniques les plus avances au monde, depuis les technologies de surface à haute densité pour les circuits imprimés jusqu'aux équipements de tests par ordinateur. Chaque console passé par un contrôle qualité avant d'être emballée. De ce fait chaque console passé par un test final impliquant une écoute humaine.. Nos nombreuses années d'expérience nous ont appris que l'intervention humaine est décisive et que seule l'implication de l'être humain nous permet de nous assurer que le produit répondra aux exigences de l'utilisateur.

REMARQUE: Conservez les éléments d'emballage de la console pour toute'utilisation future.

La gamme SI COMPACT fait appel à de nombreuses innovations technologiques et opérationnelles telles que :

• Pré-amplis micros issus de la célebre gamme Vi
• EQ paramétrique Soundcraft sur toutes les entrées et sorties
  Éclairage Fader GloW sur tous les Faders
• EQ graphique BSS sur toutes les sorties bus et matrix
  Bus centre/mono independant
  Quadruples processeurs d'effets Lexicon
• Le système tOTEM (the One Touch Easy Mix) permet l'accès instantané aux paramétres de la console pour vous permettre de créé des mixages, rapidement et facilement.
  Sorties lampes
• Entres ligne stéreo dédiées
• Entrées et sorties AES natives
• Emplacement pour carte optionnelle 64 × 64 canaux entierement compatible avec les cartes Si existantes.
• Compatibilité HiQNet
  Surface de contrôle ultra-résistante en polycarbone
• Quatre boucles d'insertion Send/Return (versions 24 et 32 Faders)
  Toutes les voies sont disponibles à tout moment
  Ecran tactile couleur
• Groupes de Mute

CONSEILS A CEUX QUI REPOUSSENT LES LIMITES

Bien que votre nouvelle console ne délivre aucun son tant que vous ne lui appliquez aucun signal, elle produit cependant certains sons susceptibles d'endommager l'appareil auditif en cas d'écoute au casque ou avec un amplificateur. Soyez vigilant lorsque vous utiliseces ces équipements audio. Si vous manipulez des contrôleurs dont vous ne comprendez pas l'utilisation (ce que nous faisons tous lorsque nous apprenons), assurez-vous que le volume de votre système d'écoute soit baisse. N'oubliez pas que vos oreilles sont votre outil d'approbciation le plus important. Prenez-en soin et elles vous le rendront bien.

Plus encore (n'ayez pas peu d'essayer le résultat de chaque modification de paramètre sur le résultat sonore), votre créativité s'en couvera étendue et vous tirerez le meilleur de votre table de mixage et gagnerez le respect des artistes et du public.

CÁBLAGE

Entree micro

L'entrée micro (MIC) comporte les connecteurs XLR et est conque pour Traits une large plage de signaux symétriques ou asymétriques.

N'active pas l'alimentation fantôme avec une source ASYMétrIQUE. La tension aux points 2 et 3 du connecteur XLR peut endommager le matériel. Les micros dynamiques SYMÉTRIQUES doivent normalement être utilisés avec l'alimentation fantôme activée (voir le fabricant du micro).

Entrées stéreo à niveau ligne

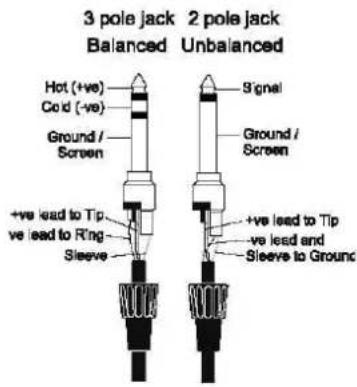

Acceptent les connecteurs Jack 6,35 mm à 3 pôles et les Jacks mono à 2 pôles qui mettent automatiquement le point froid à la masse. Utilisez-les pour des sources telles que les claviers, boîtes à rythmes, synthétiseurs, lecteurs de CD, etc. L'entrée est de type SYMÉTRIQUE et protégée des interférences. Il est toute fois possible d'utiliser des sources ASYMÉTRIQUES en cablant le Jack comme indiqué. Dans ce cas, utilisez un cable le plus court possible afin de minimiser les interférences et bruits de fond.

REMARQUE: L'anneau doit être mis à la masse si la source est de type asymétrique.

Retours de point d'insertion

Comporte des connecteurs Jack 6,35 mm à 3 pôles et les Jacks mono à 2 pôles qui mettent automatiquement le point froid à la masse. Utilisez ceci lors de l'utilisation des fonctions d'insertion Send et Return (départ et retard) pour l'insertion de processeurs d'effets ou de traitement de la dynamique.

Entree AES

Il s'agit d'une entree symetrique a 2 canaux utilisant une seule connexion XLR comme pour les entrees MIC. Bien qu'il soit possible d'utiliser un cable audio symetrique standard avec les signaux AES, il est conseilé d'utiliser un cable AES d'impédance de 110 Ohms.

Sorties ligne

Les 16 sorties ligne sont câblées comme indiqué et sont toutes symétriques, permettant l'utilisation de longs cables. Le point froid doit être mis à la masse en cas de liaison à une entrée asymétrique.

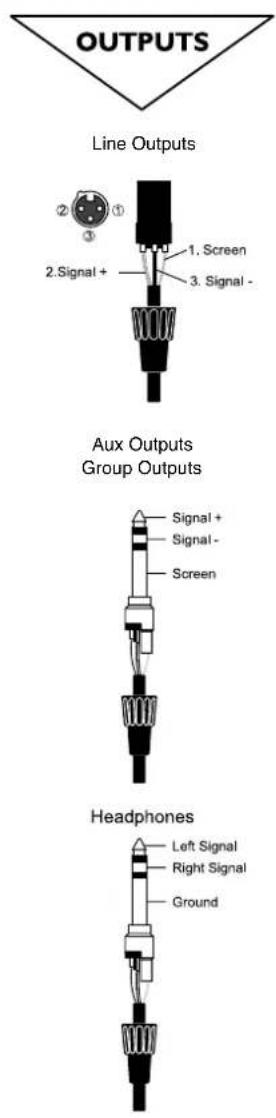

Sortie AES:

Il s'agit d'une sortie numérique symétrique à 2 canaux utilisant une seule connexion XLR comme pour les entrées MIC. Bien qu'il soit possible d'utiliser un cable audio symétrique standard pour un signal AES, il est recommendé d'utiliser un cable AES avec impédance de 110 Ohms.

Insert Sends

Acceptent les connecteurs Jacks 6,35 mm stéreo et les Jacks mono qui mettent automatiquement le point froid à la masse. Utilisez ceci lors de l'utilisation des fonctions d'insertion Send et Return (départ et退还) pour l'insertion de processeurs d'effets ou de traitement de la dynamique.

Casque

L'embase PHONES (casque), équipée d'un Jack 6,35 mm stéreo, est prévue idéalement pour des casques de 32 ohms ou plus (8 ohms déconseillés). La prise casque se trouve sous le bord avant de la console, après du Fader numéro 1.

Entrée et sortie MIDI

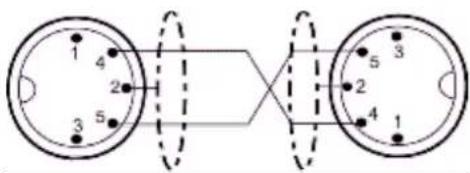

Connecteur 1800 DIN standard à 5 broches conforme à la norme MIDI.

WordClock

Connecteur coaxial BNC 75 Ohms utilisé pour synchroniser la Si Compact a un autre équipement numérique.

HiQNet

Connecteur RJ45 100 Mo/s standard pour relier la Si Compact à un réseau.

Polarité (phase)

La notion de polarité dans les signaux électriques vous est probablement déjà familière. Elle est particulièrement importante dans les signaux audio symétriques. De la même manière qu'un signal symétrique supprime les interférences indésirables, deux micros captant le même signal peuvent s'annuler ou dégrader le signal si un des câbles présente son point chaud et son point froid inversés. Cette inversion de phase peut être un vrai problème lorsque deux micros sont proches. Attention à toujours bien connecter les broches lorsque vous réaliserez des câbles audio.

Mise à la masse et blindage

Pour des performances optimes, utilisez autant que possible des connexions symétriques et assurez-vous que tous les conducteurs disposent d'une mise à la masse solide et exemple de bruit et que tous les cables audio ont leur blindage relié à la masse. Dans certains cas inhabituels, pour éviter des boucles de masse, assurez-vous que la mise à la masse ne soit réalisée qu'à une seule extrémité du cable et non aux deux. Si l'utilisation de connexions asymétriques est inévitable, minimisez le bruit en suivant ces conseils de câblage :

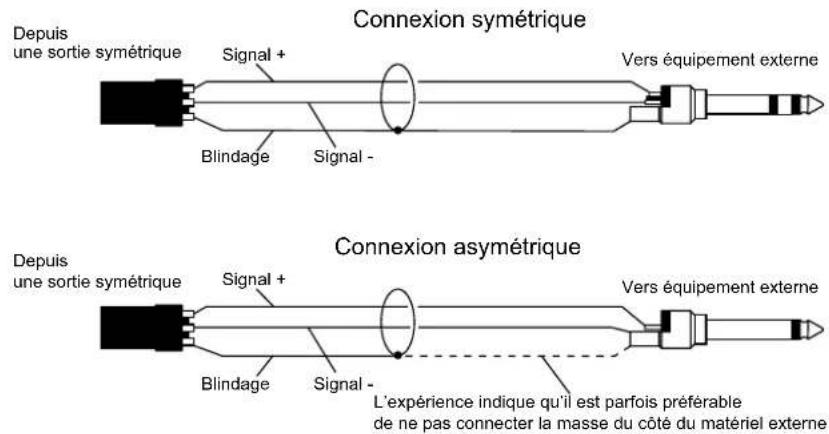

• Entres : asymétrique côte source et utilisez un cable stéreo blinde comme s'il était symétrique.
• Sorties : reliez le signal au point chaud (+) de sortie et la masse du périphérique de sortie au point froid (-). Si vous utilisez un cable stéreo blindo, ne reliez le blindage que du côte de la console de mixage.
• Évitez de placer les cables ou les équipements audio pres d'un bloc d'alimentation, ou d'un cordon secteur.
• L'immunité contre le bruit est largement améliorée par l'emploi de sources basse impédance telles que les micros de qualité professionnelle ou les sorties symétriques de la plupart des équipements audio modernes. Évitez les micros haute impédance à bas prix car ils peuvent être sujets aux interférences lors de l'emploi de longs câbles, même de bonne qualité.

La mise à la masse et le blindage restent un peu mystérieux. Les suggestions ci-dessus ne sont que des conseils. Si votre système audio continue à créé des « ronflements », cela provient probablement d'une boucle de masse. En voici deux exemples :

Example 1

Example 2

Attention! Ne JAMAIS déconnecter la terre du cable d'alimentation.

Vue d'ensemble de la surface de contrôle de la Si Compact

Panneau avant de la Si Compact

Modèle représenté : Si Compact 24 Faders

Panneau arrête de la Si Compact

Modèle représenté : Si Compact 24 Faders

Voies assignables (ACS)

Les voies assignables (ACS) suivant la voie ou le bus SElectionné et fournissant presque tous les réglages qui y sont liés; elles sont regroupées en sections codées par couleurs, simplifiable l'identification des groupes de réglages et des fonctions, en un coup d'oeil.

Contrairement aux autres consoles de sa catégorie, la Si Compact dispose d'un réglage dédié à chaque fonction. Par conséquent, nul besoin de faire défiler les réglages. Chacun d'entre eux est repéré par une indication visuelle graduée à la manière d'une table de mixage analogique ^ 念 Un codeur ou une fonction qui ne serait pas disponible ou appropriée dans un mode donné resté et n'a aucun effet. Bien que chaque codeur soit gradué, sa valeur absolue est affichée sur l'écran tactile grâce à la fonction Focus.

^+1 Le codeur GAIN/TRIM de la section ACS est de type GAIN lorsqu'il contrôle un préamplificateur micro et de type TRIM s'il s'agit d'une source ligne lorsque l'ACS est sélectionnée sur une entrée.

SECTION ENTREE/SORTIE

1. Afficheur de niveau : indique le niveau de la voie ou du bus ; si la source est MONO, seule la partie gauche affiche le signal.
2. 48 V: Touche d'alimentation fantôme 48V si la voie SELECTIONNée est reliée à une entrée MIC; allumée lorsque le 48V est actif. Maintenir la touche enforcée pour activer le mode INTERROGATE de cette fonction.
3. PHASE: Inverse la phase de la voie ou du bus; la touche est allumée lorsque la PHASE est inversée. Maintenez la touche enforcée pour activer le mode INTERROGATE de cette fonction.
4. GAIN : indique et règle un des 3 paramètres selon le mode actif :

MIC GAIN - Si SELECTIONné sur une entrée reliée à une entrée MIC.

LINE TRIM - Si SELECTIONné sur une entrée reliée à une entrée LINE, AES ou similaire.

1. HPF (filtre salle-haut) : indique et regle la fréquence du filtre salle-haut (entreses uniquement) lorsqu'il est sur IN.
2. HPF: active/désactive le contrôle passée haut; illuminé quand il est sur IN. Appuyez pour basculer de l'un à l'autre. Maintenez la touche enforcée pour activer le mode INTERROGATE de cette fonction.

SECTION GATE

1. GATE ATTACK et RELEASE : indique et règle les temps d'attaque et de relâche du Noise Gate.
2. GATE SC HPF/LPF: indique et regle les filtres passer-haut et passer-bas du circuit de commande Sidechain du Gate et permet un traitement plus précis des signaux.
3. GATE DEPTH :permet de définir l'amplitude de fermeture du noise gate.
4. GATE THRESHOLD: indique et règle le seuil d'ouverture/fermeture du Noise Gate.

5. Indicateurs OPEN/HOLD/CLOSED : indique l'opération réalisée par le gate :
   OPEN = le Noise Gate laïse passer le signal et l'audio est supérieur au seuil
   HOLD = le Noise Gate laïse passer le signal mais l'audio est inférieur au seuil ; le Noise Gate va bientôt se fermer
   CLOSED = le Noise Gate ne laïse pas passer le signal et l'audio est inférieur au seuil

6. Touche GATE: Active/désactive le Noise Gate. Maintenez la touche enfonnée pour activer le mode INTERROGATE de cette fonction.

REMARQUE: la fonction GATE n'est pas disponible sur les bus de sortie.

SECTION COMPRESSEUR :

1. COMP ATTACK et RELEASE : indique et règle les temps d'attaque et de relâche du compresseur.
2. COMP GAIN : indique et règle le gain du compresseur, est utilisé pour compenser le gain réduit par la compression du signal.
3. COMP RATIO : indique et règle le taux de compression du compresseur.
4. COMP THRESHOLD: indique et regle le seuil du compresseur.
5. Indicateur GAIN REDUCTION : indique l'atténuation en dB appliquée par le compresseur.
6. Touche COMP : active/désactive le compréseur. Maintenez la touche enforcée pour activer le mode INTERROGATE de cette fonction.

SECTION D'EGALISATION PARAMÉTRIQUE

1. HF GAIN: indique et regle le gain ou l'attenuation en dB du filtre haute frequencies.
2. FREquence HF : indique et regle la fréquence à laquelle le contrôle HF opère.
3. GAINS Hi MID et LO MID: indique et regle le gain ou l'attenuation en dB du filtré des mediums.
4. FREQuences Hi MID et LO MID : indique et regle la fréquence à laquelle le filtré des fréquences mediums opère.
5. Q Hi MID et LO MID : indique et regle la largeur de bande du filtre des mediums.
6. GAIN LF: indique et regle le gain ou l'attenuation en dB du filtré basses fréquences.

7. FREquence LF: indique et regle la fréquence du filtré basses fréquences.

8. Touche EQ : bascule l'EQ de IN sur OUT. Maintenez la touche enforcée pour activer le mode INTERROGATE de cette fonction.

SECTION OUT :

1. DELAY: indique et regle le déali appliqué à la voie ou au bus; réglez sur 0 (au minimum) pour couper le déali.
2. PAN: indique et règle le PANoramaque (ou la BALANCE pour les sources stéreo) de la voie ou du bus routé vers le bus principal LR.
3. Touches LR et MONO: active/désactive le routage de la voie ou du bus vers les bus principaux LR et MONO. Maintenez la touche enforcée pour activer le mode INTERROGATE de cette fonction.

FUNCTION INTERROGATE

La console Si Compact dispose d'une méthode rapide et pratique pour vérifier et modifier l'état de n'importe qu'elle touche de fonction de l'ACS sur plusieurs voies. Cette méthode s'appele « interrogate » (interroger).

Example 1 - Verification de I'etat de la touche d'affectation LR des entrées vers le bus principal LR :

1. Dans la banque de Faders IN A ou IN B, maintenez enfoncée la touche de routage LR.
2. La touche SElect de chaque voie affectee vers le bus LR s'allume.
3. Tandis que la touche LR est maintainue enfonnée, modifiez l'etat de l'affection LR de n'importe qu'elle voie en appuyant sur la touche SElect des voies à inclure/exclure de l'affection.

REMARQUE : lors de l'accès au mode Interrogate, l'état de la touche maintainue enforcée n'est pas modifié.

ALIMENTATION, AFFICHEURS DE NIVEAU ET ÉCOUTE

1. Sortie lampe 12V : connecteur pour lampe LED ou similaire pour console de mixage ; débit maximal en courant par embase BNC : 100 mA.
2. USB: connectez une clé USB pour le chargement des 'Shows', mises à jour du logiciel, etc.
3. POWER : Place la console SOUS/HORS tension. Afin d'eviter une MISE HORS TENSION accidentelle, celle-ci se fait en deux étapes :

Maintenez la touche POWER enfoncée pendant 2 secondes, le témoin d'alimentation clignote en orange.

Confirmer la mise hors tension en appuyant à nouveau sur la touche POWER pendant que levoyant clignote.

Si la confirmation n'est pas effectue dans les 5 secondes environ, la touche POWER redevient verte fixe et la Procedure de mise hors tension est annulée.

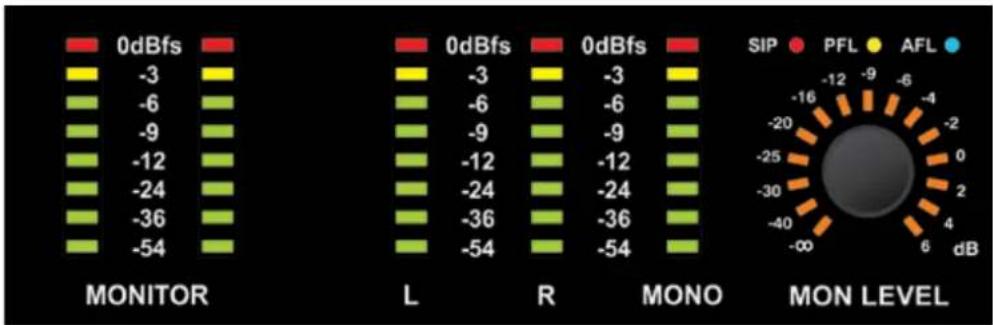

1. Afficheurs de niveau MONITOR: indiquent le niveau dans le système d'écoute (Monitoring) de l'ingénieur; il s'agit normalement du signal LR mais cela peut être le signal PFL/AFL ou tout autre signal sélectionné dans le menu du système d'écoute.
2. Afficheurs de niveau L, R et MONO : visualisation ininterrompue des bus généraux gauche, droite et MONO.
3. Voyants SIP, PFL et AFL: s'allument pour indiquer le mode ou l'etat actif du système SOLO.

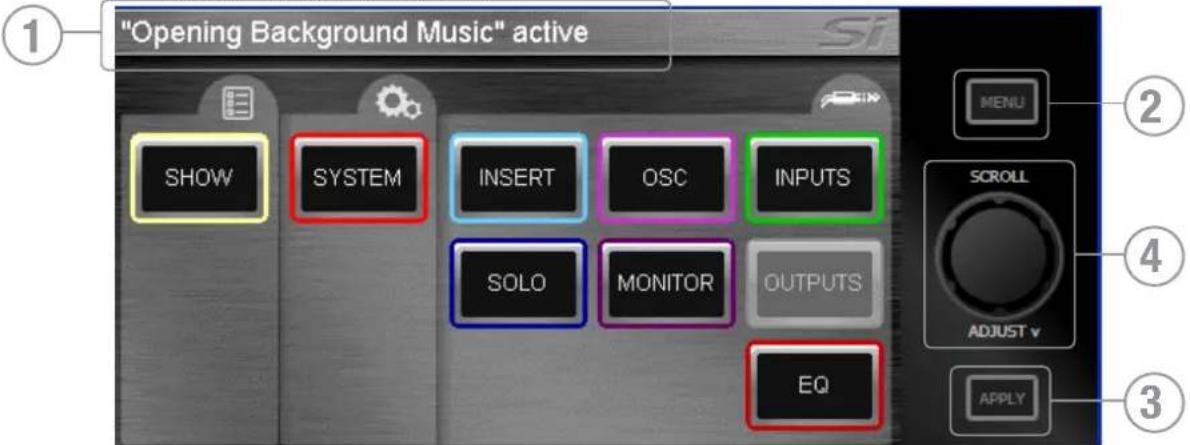

CODEURS ET TOUCHES DE L'ÉCRAN TACTILE

1. ÉCRAN TACTILE : interface d'écran couleurs tactile.
2. Touche MENU: appuyez, lorsqu'elle est allumée, pour returner à la page du menu principal.
3. Touche APPLY: appuyez, lorsqu'elle est allumée, pour appliquer un changement tel que renOMmer un Cue, une voie, un 'Show', ou autre.
4. Codeur SCROLL/ADJUST : tournez pour faire defiler les listedes, appuyez pour selectionner ou activer une fonction en surbrillance.

1. Touche LEXicon : appuyer pour ouvrir les pages du menu Lexicon.
2. Codeurs Lexicon (x4): sert à régler les paramètres d'un effet. Les codeurs dépendent de ce qui est affché sur l'écran tactile à un moment donné.
3. Touches TAP (x4): servent à définir le tempo de mémoire d'effet utilisant un début/des mesures; la touche clignote sur le tempo.
4. Codeur SCROLL/ADJUST : sert à naviguer d'un processeur à l'autre. Le fait d'appuyer sur le codeur permet de selectionner une memoire (un traitement) différent parmi les 29 disponibles :

Patches de réverbération : 14 types

Délais : 7 types

Effets : 8 types parmi lesquels Chorus, Flanger, Phaser et Rotary.

1. Onglets de pages : servent à parcourir les paramètres disponibles dans la mémoire d'effet sélectionnée ; les onglets 2 et 3 sont grisés si aucun paramètre n'existe dans ces onglets.

Ces touches mettent la console en mode MIX, permettant un mixage rapide et aïs des voies vers les bus, des voies vers les effets ou des bus vers la matrice. Le fait d'appuyer sur une touche déclenchée une série d'événements qui reconfigurent la surface de contrôle et le système d'écoute de la console, avec une organisation optimisée pour l'utilisation souhaïée ou requise.

Bus Aux 1 à 14

• Désactivent tous les SOLO en cours.
• Définissant la banque de Faders sur IN A (si les banques IN A ou IN B ne sont pas déjà définies).
• Placent les Faders d'entrée en mode « départ sur les Faders ». Les Faders sont allumés selon que le bus est PRE ou POST Fader.
• Placent le BUS MASTER du bus sélectionné sur le Fader MONO.
• Activent le mode SOLO des bus scélectionnés.
• Sélectionnent l'ACS sur le bus auxiliaire approprié.

Bus d'effet 1 à 4

• Désactivent tous les SOLO en cours.
• Placent la banque de Faders sur IN A (si les banques IN A ou IN B ne sont pas déjà définies).

• Placent les Faders d'entrée en mode « départ sur les Faders ». Les Faders sont allumés en conséquence.

• Placent le retour d'effet du Fader du bus sélectionné sur le Fader MONO.

• Activent le mode SOLO des voies de return d'effet appropriées.
• Sélectionnent l'ACS sur la voie de return d'effet appropriée.

REMARQUE: cette fonction ne peut être activée que si un processeur d'effets est affecté à une voie de retour stéreo; ceci est réalisé depuis la fonction PATCH de la fenêtre des entrées.

Bus Matrix 1 à 4

• Désactivent tous les SOLO en cours.
• Placent les Faders en mode BUS s'ils n'y sont pas encore.
• Placent les Faders d'entrée en mode « départ sur les Faders ». Les Faders sont allumés en conséquence.
• Placent la fonction MATRIX MASTER du bus sélectionné sur le Fader MONO.
• Activent le mode SOLO des bus sélectionnés.
• Sélectionnent l'ACS sur le bus Matrix approprié.

.

REMARQUE: utilisez les touches ALT + MTX pour affecter les Faders MONO et LR aux afficheurs de niveau de la matrice MONO ou LR selectionné.

CODEURS ET FONCTION DU MODE GLOBAL

Les codeurs du mode global autorisent le contrôle d'un paramètre clé sur toutes les voies ou tous les bus actifs sur la surface de contrôle.

1. Touche GAIN/TRIM global : appuyez pour utiliser les codeurs en réglages de GAIN (ou le TRIM pour les sources lignes ou numériques) de toutes les voies de la couche de Faders d'entrées actives. REMARQUE: cette touche n'a aucune fonction dans les modes BUS ou MATRIX.

1. Touche FILT globale: appuyez pour utiliser les codeurs en réglages HPF d'entrée de toutes les voies de la couche de Faders d'entrées actulement actives. REMARQUE: cette touche est sans effet dans les modes BUS ou MATRIX.

1. Touche PAN globale: appuyez pour utiliser les codeurs en régles de PAN de toutes les voies de la couche de Faders d'entries ou de bus actuellément actives
   REMARQUE: cette touche est sans effet en mode MATRIX.

REMARQUE : lors d'un mixage sur un bus stéreo utilisant les touches de suivi tOTEM, les codeurs globaux seront de réglage PAN et se comportent comme le réglage du PAN ou de BALANCE, des voies jusqu'aux bus.

FUNCTION CUE - voir aussi LISTE DES CUES

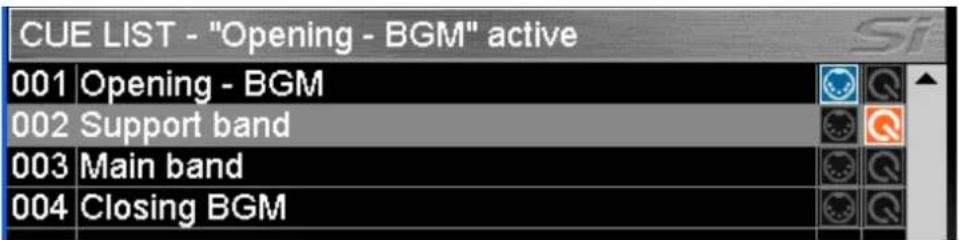

1. Touche CUE LIST: appuyez, lorsqu'elle est allumée, pour afficher le menu CUE LIST sur l'écran tactile.
2. Touche STORE : appuyez pour creer un nouveau Cue à la fin de la liste d'utilisation.

REMARQUE: Maintenez la touche ALT enforcée tout en appuyant sur STORE pour insérer un nouveau Cue après celui en cours.

REMARQUE: les Cues sont stockés sous le nom « Unnamed Snapshot n »; « n » étant le numéro de Cue dans la liste des Cues.

1. Touche NEXT: appuyez sur la touche NEXT, lorsqu'elle est allumée, pour rappeler le Cue suivant (Cue en cours + 1).

REMARQUE: Le fait de maintainir enforcée la touche ALT, puis d'appuyer sur NEXT rappelle le Cue dont le numero précisé le Cue actuel (Cue actuel - 1).

1. Touche RECALL: appuyez sur la touche RECALL, lorsqu'elle est allumée, pour charger à nouveau le Cue courant ou, si la liste des Cues est ouverte, le Cue est en surveillance.

REMARQUE: si la liste des Cues est ouverte, vous pouvez la faire défilier vers n'importe quel Cue, puis appuyez sur le codeur SCROLL/ADJUST pour le charger instantanément.

REMARQUE: pour plus d'informations sur la liste des Cues et sur la gestion des scènes/snapshot, consultez la section LISTE DES CUES.

TOUCHE ALT

ALT est une touche de modification utilisée par les fonctions suivantes :

COPY et PASTE (copier et coller)

CLR (fonction CLeaR ou désactiver)

CUE CONTROL (fonction cue)

Mixage sur les bus MATRIX

Consultez ces sections pour plus de détails sur le mode opératione et

I'utilisation.

TOUCHES CLR ET SOLO CLR - voir aussi CLEAR

1. Touche CLR : serotonin initialiser les parametres de voies, bus ou groupes sur leurs parametres d'usine comme suit ;

2. CLR + SEL sur la voie ou le bus — initiaise tous les paramétres audio de cette voie ou de ce bus à leurs valeurs par défaut.

3. CLR + touche de fonction ACS (EQ, GATE or COMP) - initiaisé tous les paramètres associés de la voie ou du bus sélectionné sur leurs valeurs par défaut.
4. CLR + GEQ HI ou LO - initiale sur 0 dB toutes les bandes d'égalisation d'un EQ graphique actif.
5. CLR+ MUTE - « n » initiaise toutes les assignations de voies ou de bus au groupe de Mute « n ».
6. CLR+ touche de suivi tOTEM - initiale toutes les contributions et les statuts ON des voies ou des bus sur les paramétres d'usine BUS/MTX/FX « n ».

REMARQUE : l'initialisation agit uniquement sur les paramètres audio principaux et n' affecte pas les fonctions telles que SOLO, type de bus, noms de Patches et assignation de Mute.

ATTENTION: ALT+ CLR+ touche de fonction de l'ACS (EQ, GATE ou COMP) initiaise tous les paramétres associés sur toutes les voies sur leurs paramétres d'usine.

1. SOLO CLR : le fait d'appuyer sur cette touche lorsqu'elle est allumée initiaise toutes les sections PFL ou AFL actives.

1. Touche MUTE SETUP : appuyez sur cette touche pour activer ou désactiver le mode Group Setup ; utilisée seule, la touche SETUP n'aeldom effet : elle requiert la selection d'un des MUTE MASTERS (1 à 4) pour indiquer lequel va être configuré (SETUP).
2. MUTE MASTERS 1 à 4 : lorsque MUTE SETUP est actif, ces touches permettent la configuration des groupes de Mute sur les voies. Si MUTE SETUP est inactif, les touches agissant comme généraux Masters du groupe de Mute.

CONFIGURATION DES GROUPE DE MUTE

1. Appuyez sur la touche SETUP, puis sur l'une des touches MUTE (1 à 4). Les touches de SElection s'allument sur les voies ou les bus assignés (esclave) au groupe de Mute sélectionné.
2. Ajoutez ou supprimez des inclusions en appuyant sur les touches de SElection sur la ou les voies à intégrer au groupe de Mute.
3. Des groupes de Mute supplémentaires peuvent être définis en même temps, en passant à un autre MUTE MASTER.
4. Pour quitter le processus de configuration, appuyez sur la touche SETUP.

REMARQUE : Pendant la configuration des MUTE, l'etat ON/OFF de chaque voie n'est pas affecté. Si MUTE SETUP n'est pas activé, les touches 1 à 4 agissent comme MUTE MASTERS, une pression sur une des touches coupe le son (MUTE) des voies du groupe de Mute.

REMARQUE: une voie peut être affectée à plusieurs groupes de Mute. Dans ce cas, les masters MUTE agissant en tant qu'opérateurs logiques « OU »

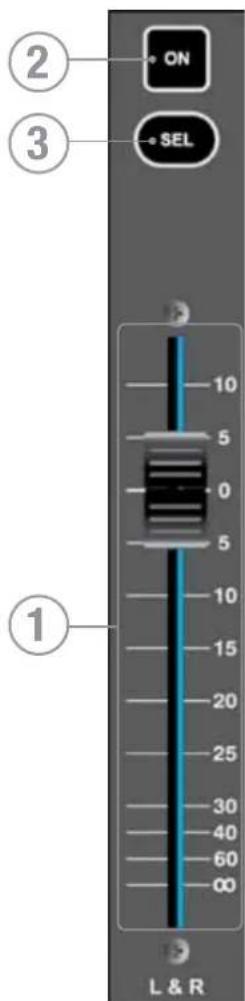

FADER MASTER LR ET TOUCHES ASSOCIÉES

1. Fader MASTER LR : définit le niveau général du bus de sortie principal gauche et droit (L et R).
2. Touche MASTER LR ON: active/désactive le bus principal LR.
3. Touche de SELECTION MASTER : assigne (SELECTIONNE) l'ACS sur les bus principaux L et R.

REMARQUE: si la commande ALT+ MTX«n» est utilisée, le Fader LR Fader agit en tant que contributor du bus LR vers la matrix «n».

REMARQUE: si la commande ALT+ MTX «n» est utilisé, la touche LR ON transmet send ON/OFF en tant que contribution du bus LR vers la matrix «n».

FADER MONO/SEL ET TOUCHES ASSOCIÉES

1. Fader MONO/SEL : définit le niveau de sortie général du bus MONO, sauf si un FADER FOLLOW est actif ; dans ce cas le Fader peut agir comme suit :

2. FADER FOLLOW 1 à 14 ou MTX1 à 4 actifs - le Fader est le niveau Master du BUS « n ».

3. FADER FX FOLLOW 1 à 4 actifs - le Fader est le niveau du retour d'effect de la voie «n».

REMARQUE: si ALT+ MTX«n» est utilisé, le Fader MONO opère en tant que contribution du bus MONO vers la matrix «n».

1. Touche MONO ON: active/désactive le bus MONO, sauf si un FADER FOLLOW est actif; dans ce cas le Fader peut agir comme suit:

FADER FOLLOW 1 à 14 ou MTX1 à 4 actifs - ON est le Master ON/OFF du bus «n».
- FADER FX FOLLOW 1 à 4 actifs - ON est le ON/OFF du retour d'effect de la voie «n».

REMARQUE: si ALT+ MTX(n) est utilisé, la touche MONO ON transmit un message Send ON/OFF en tant que contribution du bus LR vers la matrix (n)

1. Touche de SElection MONO : assigne (SElectionne) l'ACS sur le bus MONO bus, sauf si un FADER FOLLOW est actif ; dans ce cas le Fader peut agir comme suit :

FADER FOLLOW 1 à 14 ou MTX1 à 4 actifs - SELECTIONNE le bus « n » vers l'ACS.
- FADER FX FOLLOW 1 à 4 actifs - SELECTIONNE le retour d'effet de la voie «x» sur l'ACS.

TOUCHES DE COUCHES DES FADERS

Les touches de couches des Faders modifiert la fonction des Faders situés à gauche (LEFT) des Faders du Master.

1. IN A: couche d'entrée A, toutes les entrées MONO du système.
2. IN B: couche d'entrée B, toutes les entrées STEREO du système.
3. BUS : tous les Masters des bus Aux du système.
4. MTX : tous les Masters des matrix du système.
5. GEQ LO: la moitié inférieure de l'égaliseur graphique.
6. GEQ HI: la moitié supérieure de l'égaliseur graphique.

REMARQUE : les pages GEQ sont disponibles uniquement dans les mode BUS ou MTX, lorsque les masters LR ou MONO sont SELECTIONNÉS ou en cas de suivi d'un bus (FOLLOW).

FADER GLOW™

Le système Fader Glow™ illumine la rainure du Fader dans le cas où ce dernier ne contrôle pas le niveau de la voie d'une entree mono, et ce avec les codes couleurs suivants :

Blanc : Faders des voies liés en tant que paires stéreo

Jaune: Faders en mode BUS, bus PRE FADER ou Faders en mode FOLLOW de bus aux PRE FADER.

Vert: Faders en mode BUS, bus POST FADER or Faders en mode FOLLOW de bus aux POST FADER.

Orange : Faders en mode matrix master OU Faders en mode FOLLOW de bus MATRIX.

Rouge:Faders en mode égaliseur graphique (GEQ).

Cyan: une voie assignée en retard d'effet ou Faders en mode follow d'effet.

Magenta: Faders de voie assigné à des voies stéreos.

FADERS DE VOIES ET TOUCHES ET AFFICHAGES ASSOCIÉS

1. Codeur et affichage de mode global - voir la section MODE GLOBAL pour plus de détails sur cette fonction.

2. Afficheur de niveau : niveau d'entrée de la voie ou du bus Master en modes BUS ou MTX.

3. Afficheur de réduction de gain : indique la réduction de gain sur la voie ou le bus.

4. Témoin de fermeture de gate : indique que le Noise Gate de la voie est FERMÉ ; n'a seldom effet dans les autres modes.

5. Touche ON : sa fonction varie selon le mode/la configuration des couches de Faders.

6. Entrée, Bus ou Matrix : active/désactive la voie ou le bus.

Mode Follow: active/désactive le départ de la voie/bus «n» vers le bus «x».

Mode GEQ: initialise le gain de la bande de l'égaliser graphique sur 0 dB.

1. Touche SEL : Sélectionne la voie ou le bus dans l'ACS.

2. Touche SOLO : la voie ou le bus est en SOLO ; le mode est dépendant des paramètres du menu SOLO des autres fonctions SOLO du système. Voir aussi MENU SOLO pour plus d'informations sur le fonctionnement solo du système.

3. Fader : sa fonction varie selon le mode/la configuration des couches de Faders.

4. Entrée : définit le niveau post Fader de la voie.

5. Bus ou Matrix : définit le niveau de sortie du bus.
   Mode Follow: définit le niveau de la voie/bus «n» vers le bus «x».
   Mode GEQ: définit le gain des bandes de l'égaliseur graphique.

REMARQUE: La fonction et le modèle Fader Glow permet de connaître la fonction du Fader. Pour plus d'informations, consulter les sections Couches de Faders et Fader Glow.

GEQ (ÉGALISEUR GRAPHIQUE)

La Si Compact dispose d'un égaliseur graphique 28 bandes chacun des bus Aux, Matrix et Master. La présence d'un EQ graphique sur chaque bus dispense d'affector le GEQ, il suffit de l'activ si besoin, sans risquer de manquer de ressources DSP!

La fonction GEQ est disponible en modes BUS ou MTX, lorsque le Master LR ou MONO est SELECTIONné ou en mode FOLLOW sur un bus. En dehors de ces cas, les touches GEQ n'ontaucun effet.

1. Pour ouvrir le GEO sur les 14 Faders se trouvant à la gauche des touches de banque de Faders, appuyez sur les touches HI ou LO du GEO.

2. Basculez de HI à LO avec la touche du GEO. Les bandes de fréquences HI et LO sont sénégraphiées au-dessus de chaque Fader tandis que l'échelle à gauche de la rainure du Fader indique l'atténuation ou l'accentuation (en dB) appliquée. L'affichage de la fonction détaillé sur l'écran LCD peut être utilisé pour connaître le gain exact de la bande de fréquence.

3. Pour quitter le GEQ, appuyer sur la touche HI(LO) allumée ou encore sur une des touches de FOLLOW IN A IN B. BUS ou MTX

REMARQUE: en mode BUS ou MTX, il est possible d'interchanger les bus en appuyant sur une autre touche de SELection.

REMARQUE: pour BYPASSer le GEO, appuyez simultanément sur les touches HI et LO. Les deux touches du GEO s'allument. Pour quitter le BYPASS appuyez sur l'une des deux touches du GEO.

REMARQUE : pour initiaiser facilement une bande de fréquence sur 0 dB, appuyez sur la touche ON rouge associée.

REMARQUE: pour initiaiser toutes les bandes de fréquence du GEQ actif, appuyez sur CLR en même temps que sur l'une des touches du GEQ.

PROCESSEUR D'EFFETS LEXICONTM

La Si Compact intégre quatre fabuleux proceseurs d'effets Lexicon, chacun disposant de son propre bus et jusqu'à quatre entrées stéreos peuvent être assignées en retours d'effets ;

GESTION DU PROCESSEUR LEXICON :

1. Pour ouvir le menu LEXICON sur la page principale de l'écran LCD, appuyez sur la touche LEX. Un processeur d'effets peut être selectionné, le type de Patch peut être modifié et ses paramétres peuvent être régés.

REMARQUE: si l'un des modes FX Follow (1 à 4) est actif, le contrôle de l'effet Lexicon agit sur ce processeur d'effets lors de l'ouverture de la page du processeur d'effet.

1. Pour sélectionner un autre type d'effet dans la liste déroulante, appuyez sur le codeur SCROLL/ADJUST.
2. Les paramètres de processeur et de trajet du processeur d'effet sont indiqués au-dessus de chacun des quatre codeurs, juste en dessous de l'écran. Ils seront à régler les valeurs des paramètres en temps réel.
3. Si l'effect actuel comporte plus de quatre paramètres, utilisez l'onglet PAGE pour acceder aux paramètres supplémentaires.

REMARQUE: si le type d'effetChoisi dispose d'une fonction TEMPO, la touche TAP associée peut etreutilisée pour definir la mesure ; la touche clignote au rythme du tempo.

REMARQUE: si aucune voie stéreo n'est assignée en tant que retour du processeur d'effets, il n'est alors pas possible de mixer dans le bus d'effet associé. Pour plus de détails, consultez la section tOTEM et Patching.

FUNCTION FOCUS

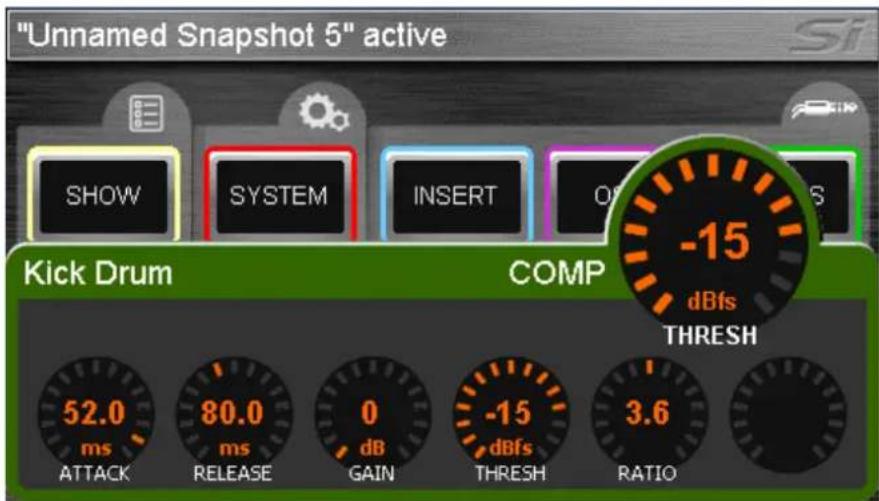

La fonction Focus est une particulariat de la console Soundcraft Si Compact qui permet un réglage précis de chaque fonction et de chaque paramètre ; lorsqu'un réglage actif est modifié sur la surface, la fenêtre de fonction Focus correspondante s'ouvre sur l'écran LCD et affiche le détaill du réglage en cours, son nom et sa valeur absolue. De plus, la fonction Focus affiche des informations sur d'autres contrôle associés et le nom de la voie en cours de réglage.

La fonction Focus fonctionne pour la plupart des Contrôleurs. La copie d'écran ci-dessous montre le compresseur : sur la voie nommée « Kick Drum » ; le réglage en cours est le plus gros des boutons (THRESHold), tandis que les autres réglages sont indiqués par des boutons plus petits en bas de l'écran.

ECRANS

La surface de contrôle de la Soundcraft Si Compact est d'une telle souplesse, que l'utilisation de l'écran tactile couleur n'est pas indispensable pour mixer. Il est utilisé uniquement pour l'edition de paramétres tels que l'attribution des noms, le paramétrage des voies et le Patching.

Ecran typique de MENU principal et réglages associés :

1. Barre de titre - Nom du Cue actif sur la console.
2. Touche MENU:回头 à la page du menu principal. Allumée lors d'une navigation sur une autre page que celle du MENU.
3. Touche APPLY : lorsqu'elle est allumée, appuyez pour confirmer un changement de nom ou autre action similaire.
4. SCROLL/ADJUST: appuyez pour éditer un paramètre ou confirmer une sélection de vue de liste.
   Déroulez pour éditer un paramètre.

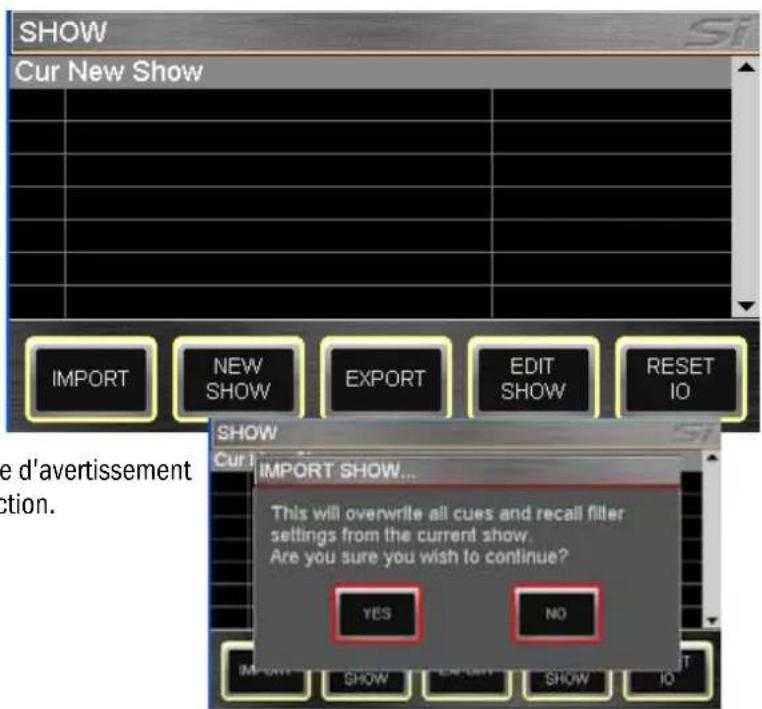

MENUSHOW

IMPORT: imports un 'Show' depuis une clé USB. Le 'Show' courant et tous les paramètres de la console sont écrasés.

Une boite de dialogue d'avertissement permit d'annuler l'action.

REMARQUE : lors de l'utilisation de l'éditeur hors-ligne, l'importation d'un 'Show' ouvre une fenêtre du style Windows « Ouvrir fichier ».

NEW SHOW: supprime tous les Cues de la console; les Patches, noms et paramêtres audio restent inchangés, permettant la création d'un nouveau 'Show' à partir de données connues telles que les paramêtres de l'égaliser. Une boîte de dialogue d'advertissement permet d'annuler l'action.

EXPORT:permiet l'exportation du 'show'actif sur le lecteur USB.Le systeme affiche un clavier QWERTY pour editor le nom du 'Show'.

REMARQUE : lors de l'utilisation de l'éditeur hors-ligne, l'importation d'un 'Show' ouvre une fenêtre du style Windows « Enregistrer fischiér »

REMARQUE: appuyez sur la touche APPLY pour confirmer le changement de nom.

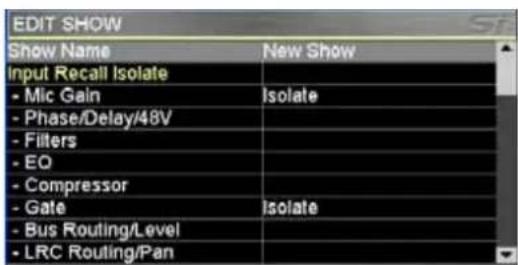

EDIT SHOW - Show Name : permet de renomer le 'Show' active ; faites defiler pour afficher « Show Name » (nom du 'Show') en surbrillance, puis appuyez sur le codeur pour afficher le clavier QWERTY.

REMARQUE: appuyez sur la touche APPLY pour confirmer le changement de nom.

EDIT SHOW - Global Recall Isolate : empêche l'automation de rappeler des paramètres isolés (ou des groupes de paramètres) lorsqu'un Cue est affché ; faites défiler jusqu'à l'élement souhaïte, appuyez sur le codeur, puis sélectionnez Isolate (isoler).

Les paramètres sont regroupés de manière logique :

Input Recall Isolate (isoler rappel d'entrée) Bus Recall Isolate (isoler rappel de bus)

Matrix Recall Isolate (isoler rappel de matrix) Output GEQ Isolate (isoler sortie EQ)

Patching Recall Isolate (isoler rappel de Patch)

Lexicon Recall Isolate (isoler rappel processeur Lexicon)

REMARQUE : lors du stockage d'un Cue, tous les paramètres audio sont stockés indépendamment de tout ISO à isoler de l'automation.

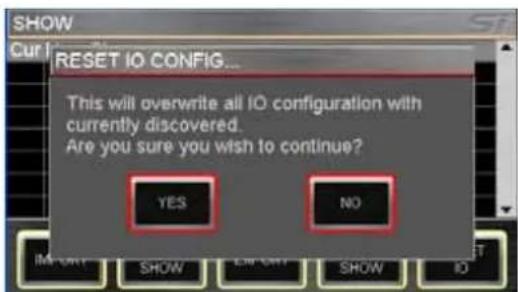

RESET I/O: efface les paramétres utiliser de la console sur toute carte optionnelle ou des système d'E/S qui ont pu être connectés à la console, et force leur processus de restauration, par exemple en cas de connexion d'un boîtier de scène Soundcraft Stagebox. Consultez la section Restauration E/S pour plus de détails.

MENUSYSTEM

L'écran d'accueil affiche des informations générales sur la console et la version du logiciel. La fonction SET DATE & TIME (définir date et heures; non affché) est également disponible dans le menu system. Placez ces éléments en surbrillance pour éoperator les valeurs.

RESET CHANNELS : initiaïse tous les paramètres audio des voies d'entrée, le nom et le type de voie (MONO/LINKED) sur les paramètres d'usine.

REMARQUE : la fonction Reset Channels n'agit pas sur les Patches.

RESET BUSES : initiaïse tous les paramètres audio des bus 1 à 14, le nom et le type de bus (MONO/STEREO) sur les paramètres d'usine.

REMARQUE : la fonction Reset buses n'agit pas sur les Patches

RESET PATCHING:initialise tous les Patches du système sur les parametes d'usine.

RESET ALL: initialise tous les paramêtres, y compris les noms et les Patches, selon les paramêtres d'usine.

REMARQUE : tous les menus RESET sont arrivapagnés d'une boîte de dialogue de confirmation permettant à l'action d'être annulée.

MENU INSERT (sauf modele 16 entrées)

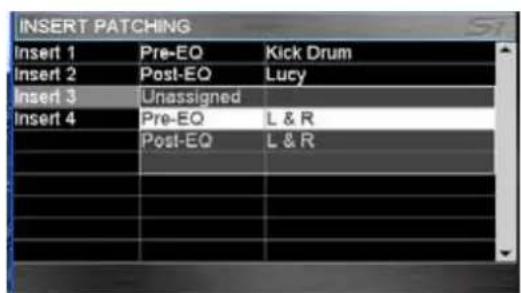

Le menu INSERT permet l'assignation des quatre boucles d'insertion sur n'importe qu'elle voie ou bus. Cette action est dirigée par la touche de SELECTION active ; en fonction de la touche de SELECTION, le fait de cliquer sur une insertion ouvre une liste offrant des options de placement de l'insertion dans le trajet du signal. Ces options sont : PRE EQ, POST EQ et POST FADER.

REMARQUE : lors du Patching d'une voie couplée, les insertions de voie stéreo ou de bus stéreo sont assignées en suivant le mode impair/pair.

REMARQUE : une fois assignée, une insertion est en service dans la chaine audio, et ne peut être désactivée pour par exemple comparer entre : avec ou sans traitement insertion.

MENUSOLO ET SYSTÉMES SOLO

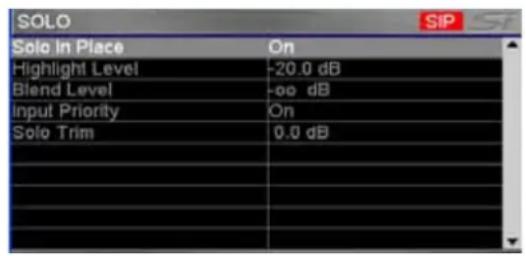

L'écran d'accueil affiche toutes les options SOLO disponibles dans le système. La console Si Compact utilise une mise en mode SOLO intelligente et collaborative pour fournir la meilleure source,quelle que soit la tâche, ou pour toute opération issue d'une touche SOLO; l'indicateur situé au-dessus du codeur de volume d'écoute

affiche I'etat du système SOLO. Le processus fonctionne comme suit :

• un seul SOLO en entree - PFL.
• plusieurs SOLO en entrée - AFL.
• n'importe qu'elle sortie active - AFL.

L'action de la fonction solo s'effectue en mode "latching" verouillage. L'activation temporaire d'une touche SOLO est possible en la maintainant enforcée. Ce procédé permet à la touche maintenue enforcée d'être automatiquement annulée une fois reliçée.

SOLO IN PLACE: active la fonction solo in place pour les voies d'entrées. L'état est indiqué sur la barre de MENU et à l'aide des témoins de l'indicateur SIP.

REMARQUE : lorsque la fonction SIP est active, les autres éléments du menu SOLO ne peuvent être régés.

SOLO HIGHLIGHT : lorsque plusieurs SOLO sont actifs, il est possible demettre une entrée en surbrillance en maintainant une des touches des entrées SOLO actives enfoncée. Ceci a pour effet l'atténuation de la contribution des autres voies mises en solo sur le système de solo et d'écoute. Le niveau d'atténuation est régiable par le codeur SCROLL/ADJUST.

BLENDELEV: definit le niveau d'atténuation de la source d'écoute primaire lorsqu'un PFL ou un AFL est actif; le paramètre par défaut est - ,ce qui a pour conséquence un Mute total de la source d'écoute normale. Ce paramètre se regle par le codeur SCROLL/ADJUST pour permettre une écoute de la source primaire en arrêté-plan tandis que le PFL ou l'AFL sont actifs.

INPUT PRIORITY : lorsque cette fonction est activée (par défaut), elle permet aux entrées en solo de passer temporairement autre un AFL de sortie. Si tous les SOLO sont désactivés, le système revient à l'écoute des solos AFL. Lorsque la fonction INPUT PRIORITY est désactivée, tout SOLO d'entrée annule les SOLO de sortie et vice versa. L'état se règle par le codeur SCROLL/ADJUST.

SOLO TRIM : permet un réglage de +/-10 dB du niveau du bus SOLO transmis au système d'écoute, indépendamment du réglage général de niveau d'écoute. Ce paramètre se règlice par le codeur SCROLL/ADJUST.

MENU OSC

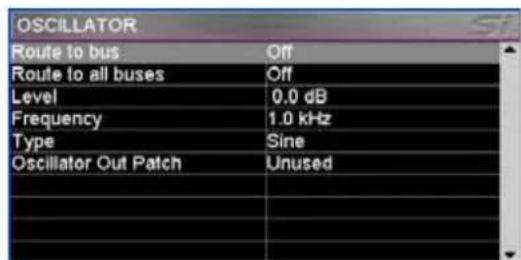

L'écran d'accueil affiche tous les paramètres concernés par la fonction de l'oscillateur.

ROUTETO BUS: active I'envoi de I'oscillateur vers chaque bus.

ROUTE TO ALL BUSES: active I'envoi de I'oscillateur vers tous les bus.

REMARQUE: il n'est pas possible d'envoyer l'oscillateur directement vers les bus LR et MONO. Pour reproductive cette fonction, il suffit d'envoyer l'oscillateur vers un bus, puis d'affector ce bus vers LR ou MONO.

REMARQUE : les paramètres de l'oscillateur sont régés sur Off (désactivé) par défaut après un cycle d'alimentation.

LEVEL : indique le niveau de l'oscillateur sur chaque bus ou Patch de sortie ; le paramètre se règle avec le codeur SCROLL/ADJUST.

FREQUENCY : indique la fréquence de l'oscillateur pour la forme d'onde sinusoidale ; le paramètre se règle avec le codeur SCROLL/ADJUST.

TYPE: indique le type de signal de l'oscilateur; le paramètre passé de sinusoidal à bruit rose avec le codeur SCROLL/ADJUST.

OSCILLATOR OUT PATCH : indique le point de Patch affecté à l'oscillateur (s'il existe). Par défaut, aucune sortie n'est configurée. Utilisez le codeur SCROLL/ADJUST pourmettre l'élément en surbrillance et selectionner un Patch.

REMARQUE : lorsqu'il est patché, l'oscillateur est toujours actif, quels que soient les autres paramètres.

REMARQUE : seuls les Patches de l'oscillateur sont enregistrés par la fonction Cue.

MENUMONITOR

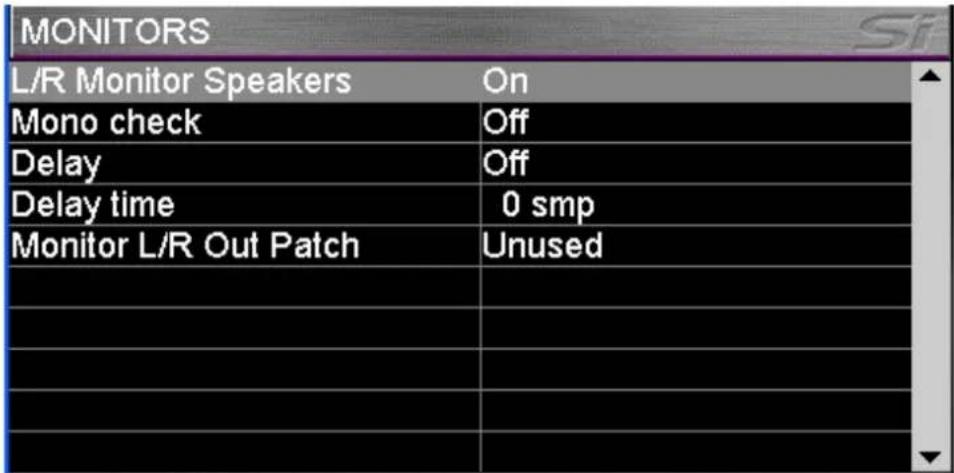

Le menu MONITOR foumit des informations sur tous les paramètres et toutes les fonctions concernant le système et les sorties d'écoute.

L/R monitor Speakers: active ou désactive le Patch de sortie d'écoute.

Mono Check: réalise une sommation mono du signal dans les écoutes.

Delay: active ou désactive le délambda de sortie du Patch de sortie d'écoute.

Delay Time: règla le temps de liéai appliqueaux sorties d'écoute.

Monitor L/R Out Patch: permet au signal d'écoute stéreo d'être affecté à n'importe qu'elle sortie du système, action concomitant à l'envoi du signal d'écoute vers la sortie casque. ; pour plus de détails sur la fonction de Patching, consultez la section PATCHING.

MENU INPUTS

Le menu INPUTS fournit des informations sur tous les paramétres et toutes les fonctions des entrées du système.

REMARQUE: le bouton INPUTS est grise et non accessible, à moins qu'une voie d'entrée ne soit SELECTIONNée.

Input Name: le nom de l'entrée SELECTIONNée; appuyez sur le codeur SCROLL/ ADJUST pour acceder au clavier QWERTY et editor le nom.

Type: Définit le mode opératione du modules d'entrée, soit mono soit lié (link).

REMARQUES les modules d'entrée peuvent etres appairés uniquement dans le sens impair/pair.

Direct Out Pre/Post : permet de définir le point de prélevement de la sortie directe avant ou après le filtre passé haut.

Input Patch : affiche la source affectee à la voie ; pour plus de détails sur la fonction Patching du système, consulter la section PATCHING.

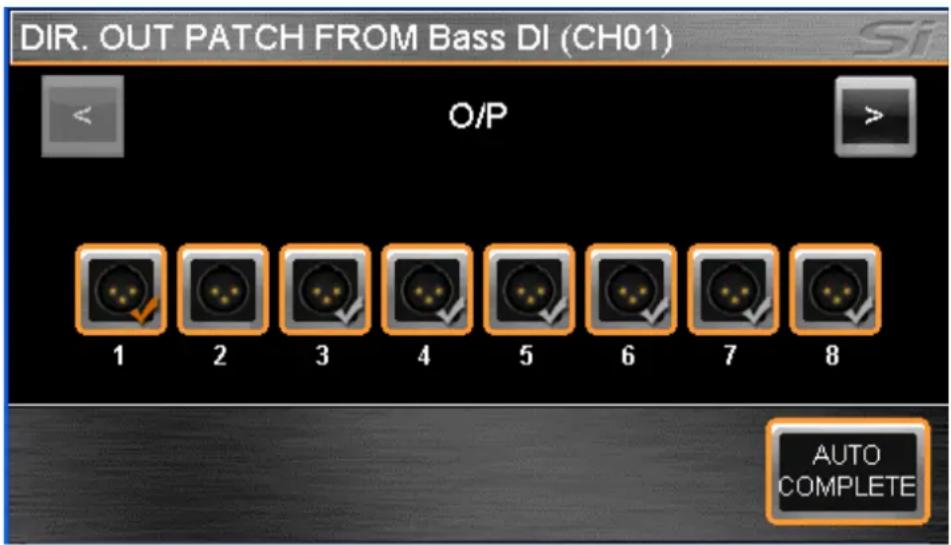

Direct Out Patch: affiche le Patch de destination de la fonction de sortie directe de la voie ; pour plus de détails sur la fonction Patching du système, consulter la section PATCHING.

MENUDESSORTIES(OUTPUTS)

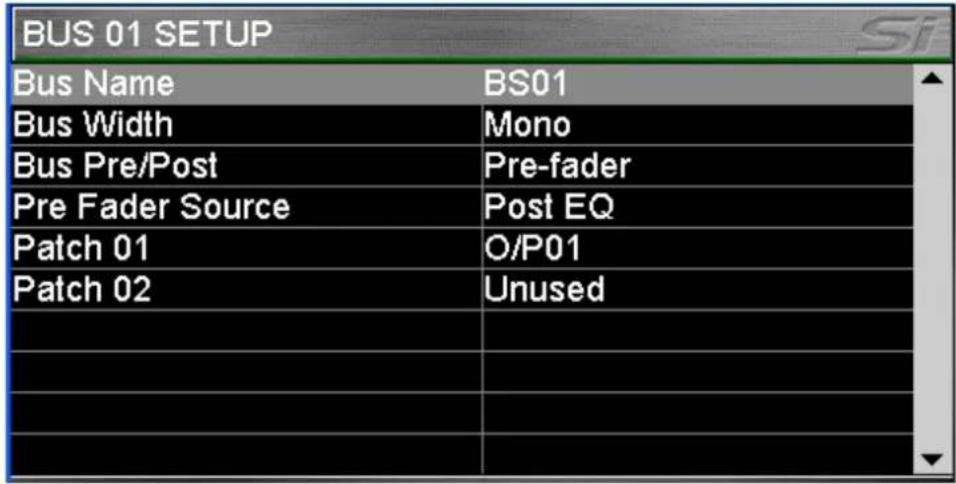

Le menu des sorties OUTPUTS fournit des informations sur tous les paramétres et toutes les fonctions concernant les sorties et les bus du système.

REMARQUE: le bouton OUTPUTS est grise et non accessible, sauf si un bus est SE-lectionné.

Bus Name: le nom du bus SElectionné; appuyez sur le codeur SCROLL/ADJUST pour acceder au clavier QWERTY et editor le nom.

Bus Width*: définit le bus en tant que bus mono ou stéreo. REMARQUE: les bus peuvent être appariés uniquement dans le sens impair/pair.

Bus Pre/Post*: définit le type de bus pré-Fader (le FaderGlow des départs et du Master des bus est jaune) ou post-Fader (le FaderGlow des départs et du Master des bus est vert).

Pre Fader Source*: permet au départ pré-Fader des voies d'être prélevé pré ou post EQ de la voie d'entrée.

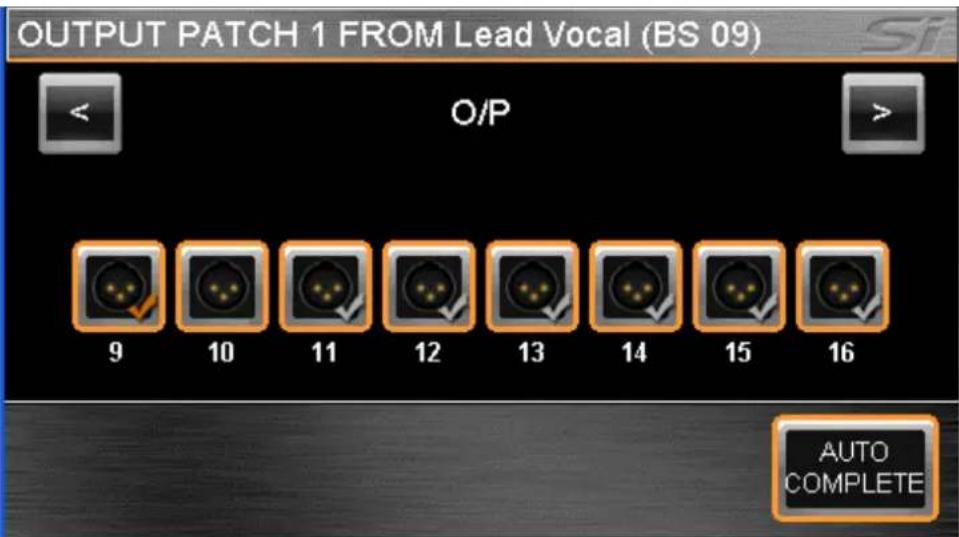

Patch 01 et Patch 02 : affichent la(les) destination(s) Patchée(s) au bus ; pour plus de détails sur la fonction Patching du système, consulter la section PACHING.

• Ne s'applique pas aux bus LR, MONO ou Matrix.

CLEAR

La fonction CLEAR permet d'initialiser les voies, les bus et les groupes logiques de voies sur leurs paramètres d'usine. Cette fonction est obtenue enMAINNANT la touche CLEAR enfoncée tout en appuyant sur une des touches suivantes :

HPF - désactive le filtré HPF et le ramène à sa valeurs d'usine

Gate - désactive le Gate et le ramène à sa valeurs d'usine

Comp - désactive le compréseur et le ramène à sa valeurs d'usine

EQ - désactive l'égaliseur et le ramène à sa valeurs d'usine

LR - active le routage LR, PAN/BAL au centre, le décai sur 0 ms et tous les départ de groupes Aux sur leurs valeurs d'usine

MONO - active le routage MONO, PAN/BAL au centre, le salarié sur 0 ms et tous les départ de groupes Aux sur leurs valeurs d'usine

SELECT - SELECTIONNE tous les paramêtres audio des voies sur leurs valeurs d'usine

REMARQUE: l'initialisation d'une voie n'agit pas sur les Patches et les noms.

GLOBAL GAIN - place tous les gains d'entrée sur les paramétres d'usine du type de source sélectionné sur la couche ; +5 dB pour les micros, 0 dB pour les sources ligne.

GLOBAL FILT - désactive tous les filtres HPF et les ramène à leur valeurs d'usine

GLOBAL PAN - place tous les réglages PAN ou BAL au centre

MUTE MASTER 1 à 4 — initiaïse toutes les voies assignés au groupe de MUTE «n»

BUS 1 à 14 — définit les départs de toutes les voies vers le bus «n» selon leurs valeurs par défaut

MTX 1 à 4 — définit les départs de toutes les voies vers la MTX «n» selon leurs valeurs par défaut

FX 1-4 - définit les départs de toutes les voies vers le processeur d'effet «n» selon leurs valeurs par défaut

GEQ HI or LO - définit toutes les bandes de fréquence du bus SELECTIONné sur 0 dB

REMARQUE : toutes les fonctions ne sont pas disponibles dans tous les modes. Par exemple, les bus ne disposent pas de fonction HPF, par conséquent cette action n'a aucun effet.

Patching Et COUCHES DE FADERS

Sur la Si Compact, les couches de Faders sont organises de manière simple et logique. Par défaut, les couches de Faders sont regroupées comme suit :

• INA : toutes les voies MONO (16 voies : 1 à 14, 24 voies : 1 à 22, 32 voies : 1 à 30)
  IN B : toutes les voies STEREO (16 voies : 15 à 24, 24 voies : 23 à 32, voies : 31 à 40)
  BUS : tous les bus auxiliaires (1 à 14)
  MTX : tous les bus matriciens (1 à 4)

Le système Fader Glow indique le type de voie, de bus ou de fonction associé à tout Fader de la surface de contrôle.

Le système de Patching de la Si Compact est trèsouple et autorise le Patching de praticquement n'importe qu'elle entree physique sur n'importe qu'elle voie logique ; les Patches par défaut seprésentent comme suit :

Patching ET COUCHES DE FADER D'ENTREE SUR Si COMPACT 16 VOIES:

• Entrées micro 1 à 14 > Voies 1 à 14 > Couche de Faders IN A 1 à 14
• Entrées micro 15 à 16 > Voies 15-16 > Couche de Faders IN B 1 à 2
• Retours d'effet stéreo 1 à 2 > Voies 17 à 20 > Couche de Faders IN B 3 à 4
• Entrées stéreo 1 à 2 > Voies 21-24 > Couche de Faders IN B 5 à 6

Patching Et COUCHES DE FADER D'ENTRE SUR Si COMPACT 24 VOIES:

• Entrées micro 1 à 22 > Voies 1 à 22 > Couche de Faders IN A 1 à 22
• Entrées micro 23 à 24 > Voies 23 à 24 > Couche de Faders IN B 1 à 2
• Entres stereo 1 à 2 > Voies 25 à 28 > Couche de Faders IN B 3 à 4
• Retours d'effet stéreo 3 à 4 > Voies 29 à 32 > Couche de Faders IN B 5 à 6

Patching Et COUCHES DE FADER D'ENTREE SUR Si COMPACT 32 VOIES:

• Entrées micro 1 à 30 > Voies 1 à 30 > Couche de Faders IN A 1 à 30
• Entres micro 31 à 32 > Voies 31 à 32 > Couche de Faders IN B 1 à 2
• Entrées stéreo 1 à 2 > Voies 33-36 > Couche de Faders IN B 3 à 4
• Retours d'effet stéreo 1 à 2 > Voies 37 à 40 > Couche de Faders IN B 5 à 6

Patching DE SORTIES ET COUCHES DE LA Si COMPACT :

Tous les modèles de la Si Compact disposent du même traitement du niveau de sortie et du même nombre de sorties physiques, tous les modèles proposent le même système de couches et de Patching de sorties :

• Bus 1 à 14 > Couche de Faders des BUS 1 à 14 > sortie ligne analogue 1 à 14
• MTX 1 à 4 > Couche de Faders des MTX 1 à 4 > Non assigné
• LR principal > Fader master LR > sortie ligne analogue 15 à 16
• MONO > Fader MONO/SEL > Non assigné

REMARQUE : les Faders non utilisés et leurs codeurs, les afficheurs de niveau et codeurs associés sont désactivés.

REMARQUE: le Patching peut être définir ou modifier à partir du menu INPUT (entree) ou OUTPUT (sortie).

PATCHING/AFFECTATIONS

La console Si Compact permet d'affector pratiquement n'importe quel bus vers n'importe qu'elle soit ; les possibilités d'aftection sont les suivantes :

• Patch d'entrée — Source pour une voie d'entrée, Sélectionnée à partir du menu INPUTS
• Patch de Direct Out - Destination pour la sortie directe d'une voie, Sélectionnée depuis le menu INPUTS
• Patch de Bus (x2) - Destination pour une sortie de bus, Sélectionnée depuis le menu OUTPUTS
• Patch de l'oscillateur - Destination pour une sortie de l'oscillateur, selectionné depuis le menu OSC
• Patch de monitreur — Destination pour une sortie ligne de monitreur, selectionnee depuis le menu MONITOR

Une fois la fenêtre PATCH ouverte, l'affection d'autres voies ou bus peut être rapidement modifiée en SELECTIONNANT simplement une autre entée ou un autre bus.

REMARQUE: les modifications de Patch sont stockées dans les Cues. Une fois la modification appliquée au Patch, le Cue doit être stocké ou mis à jour pour valider le changement.

REMARQUE: le système n'affiche les cartes optionnelles que si elles sont insérées, si la scène a été créé sur une console équipée d'une carte d'extension ou si elle a été créé à l'aide d'une carte optionnelle dans l'éditeur hors-ligne Virtual Si.

Configuration ou modification du Patch d'entrées

L'écran INPUT PATCH indique le Patch d'entrée courant en orange (dans ce cas, l'entrée MIC 1 nommée DI basse qui est la voie 1 de la console). Pour changer de source, touche simplement l'icone, ou parcourez les autres sources à l'aide du codeur SCROLL/ADJUST ou des flèches gauche - droite (<>) sur l'écran tactile.

Pour que le système configure automatiquement plusieurs voies, appuyez sur le bouton AUTO COMPLETE ; ceci incrémente l'entrée de 1 et le Patch de 1 jusqu'à ce qu'un groupe logique de Patches soit complet. Pour quitter la configuration du PATCH, appuyer sur MENU, CUE LIST ou LEX.

REMARQUE: avant que la ré-affectation AUTO ne soit opérée, le système affiche un message et demande la confirmation.

REMARQUE: chaque entrée peut être utilisée 4 fois au maximum. Si une source devait être utilisée plusieurs fois, un message d'alerte s'affiche.

REMARQUE: si la source d'entrée可以选择 pour une voie est à niveau ligne (par exemple AES ou MADI), le réglage de gain passée en mode TRIM par défaut et l'alimentation 48V est désactivée.

REMARQUE : les sources à niveau ligne (LINE) ne peuvent être affectées qu'aux quatre voies stéreo.

REMARQUE: le Patching stéreo est toujours réalisé par nombres impairs/pairs.

REMARQUE: si une sortie de processeur d'effet n'est pas assigné à une voie stéreo, il n'est alors pas possible de mixer vers le bus d'effets associé. Pour plus de détails, consulter la section tOTEM.

Configuration ou modification du Patch de direct out (sortie directe) :

L'écran DIRct OUT PATCH indique le Patch de sortie directe en orange (ci-dessous la voie 1 nommée Bass DI vers la sortie analogue 1). Les autres sorties en cours d'utilisation sont repérés en gris. Les Patches inutilisés ne sont pas repérés en orange. Pour modifier la destination, touchez simplement l'icone ou parcourez les autres destinations à l'aide du codeur SCROLL/ADJUST ou des flèches gauche - droite (<>) de l'écran tactile.

REMARQUE: si un Patch déjà utilisé est sélectionné, le système affiche un message d'alerte permettant de continuer ou d'annuler l'action.

Pour que le système configure automatiquement plusieurs voies, appuyez sur le bouton AUTO COMPLETE ; ici incrémente l'entrée de 1 et le Patch de 1 jusqu'à ce qu'un groupe logique de Patches soit complet.

Pour quitter la configuration du PATCH, appuyer sur MENU, CUE LIST ou LEX.

Configuration ou modification du Patch de sortie de bus ou de master

L'écran OUTPUT PATCH1(/PATCH2) indique le Patch de sortie directe en orange (ci-dessous le bus 9 nommé Lead Vocal vers la sortie analogue 9). Les autres sorties en cours d'utilisation sont repérées en gris. Les Patches inutilisés ne sont pas repérés. Pour modifier la destination, touche simplement l'icone ou parcourez les autres destinations avec le codeur SCROLL/ADJUST ou les flèches gauche - droite (<>) de l'écran tactile.

REMARQUE: si un Patch déjà utilisé est sélectionné, le système affiche un message permettant de continuer ou d'annuler l'action.

Pour que le système configure automatiquement plusieurs voies, appuyez sur le bouton AUTO COMPLETE ; ceci inclemente l'entrée de 1 et le Patch de 1 jusqu'à ce qu'un groupe logique de Patches soit complet.

Pour quitter la configuration du PATCH, appuyez sur MENU, CUE LIST ou LEX :

REMARQUE : les bus L et R sont toujours configurés par nombres impairs/pairs.

REMARQUE: les sorties de bus disposent de deux destinations de Patch. Le Patch réalisé dépend de celui sélectionné pour entrer dans les pages de Patching. Ce peut être Patch 01 ou Patch 02.

Configuration des Patches oscillator et moniteur

Il est possible de modifier d'autres Patches de sortie à l'aide du MENU approprié :

OSC Les modifications d'affection de l'oscillateur sont générées depuis le menu OSC ; la méthode utilisée est la même que pour les Patch de sortie de bus. Toutfois l'oscillateur ne peut être Patché que vers une seule destination à la fois.

MONITOR OUT Il est possible d'affector d'autres signaux ligne aux écoutes L et R, depuis le menu MONITOR ; la méthode utilisée est la même que pour les Patch de sortie de bus, toute fois les sorties gauche et droite du moniteur sont configuées en paire stéreo et une seule destination stéreo est autorisée.

Filtrage des changements de Patch

Il est possible d'isoler des changements de Patch de l'automation à partir du menu EDIT SHOW pour enpecher que l'automation ne modifie la configuration du système lorsqu'un Cue est charge. Pour isoler un élément, faites défiler la liste vers celui souhaité, et appuyez sur le codeur et sélectionner Isolate (isoler).

MIDI

Dans le cadre du rappel des Cues, la Si Compact peut transmettre des instructions MIDI lorsqu'un Cue est rappelé, et ainsi déclencher des événements sur d'autres systèmes. La configuration des fonctions MIDI est accessible depuis la CUE LIST. Faites défilier et sélectionnez le Cue dans lequel l'évenement MIDI doit se produit, puis appuyez sur le bouton EDIT CUE:

MIDI Program Change - Placez sur On ou Off pour activer/désactiver la transmission d'instructions MIDI lorsque le Cue est rappelé.

MIDI Transmit Channel - Définit le canal MIDI vers lequel le message du numéro de programme est transmis (plage de 1 à 16).

MIDI Program Number - Définit le nombre de programme MIDI (plage de 1 à 127)

REMARQUE: si le changement de programme MIDI est sur On, l'icone MIDI de la liste descuees est bleue.

HiQNetTM

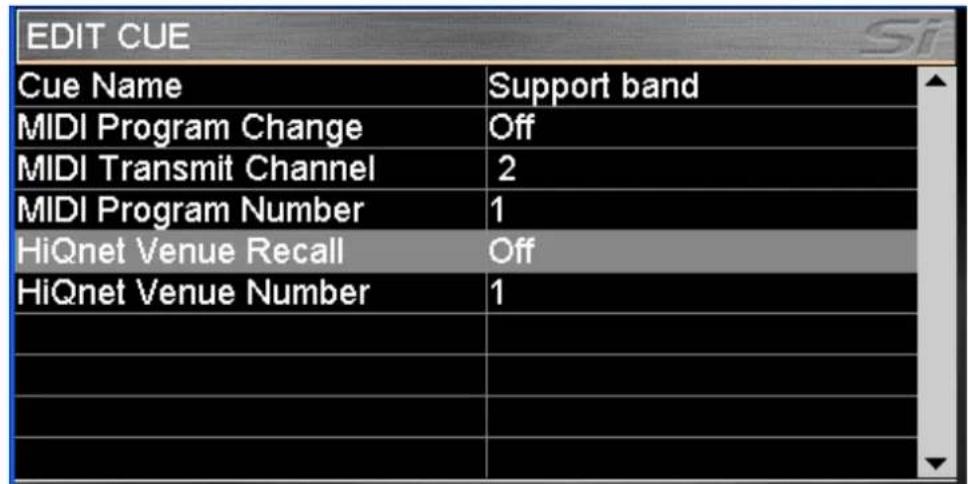

Dans le cadre du rappel des Cues, la Si Compact peut transmettre des messages sur le réseau HiQNet lorsqu'un Cue est rappelé, et ainsi déclencher des événements sur un système HiQNet. La configuration de la fonction HiQNet est accessible dans la CUE LIST. Faites défilier la liste et Sélectionné le Cue dans lequel l'événement HiQNet doit se produit, puis appuyez sur le bouton EDIT CUE:

HiQnet Venue Recall - Placez sur On ou Off pour activer/désactiver la transmission d'instructions MIDI lorsque le Cue est rappelé.

HiQnet Venue Number - Définit le nombre de la zone de diffusion HiQnet (plage de 1 à 65535).

REMARQUE: Si le chargement d'une zone de diffusion HiQnet est sur On, l'icone HiQnet de la liste de Cue est orange.

REMARQUE: puisqu'il n'est pas nécessaire de définir une adresse IP, le DHCP est activé sur les consoles de la série Si.

Pour en savoir plus sur le système HiQnet de Harman, consultez le site :

http://hiqnet.harmanpro.com/

EMPLACEMENT POUR CARTE OPTIONNELLE

La Si Compact compte un emplacement d'extension de 64 entrées x 64 sorties compatible avec toutes les cartes optionnelles Si. Pour obtenir une description détaillée des cartes et de la marche à suivre pour utiliser cet emplacement, consultez le mode d'emploi des cartes optionnelles Si sur le site Internet www.soundcraft.com

SORTIE CASQUE ET ÉCOUTE

La Si Compact compte un système de gestion complet des écoutes. Le signal d'écoute est toujours disponible sur la sortie casque (située sous le repose-poignet pres du Fader 1) et son niveau est contrôle par le codeur Monitor mais peut également être configuré en parallele sur d'autres sorties de la console (voir la section PACHING).

Le signal d'écoute suit celui des sorties générales LR, mais un certain nombre de sources peuvent être sélectionnées dans la page MONITOR de l'écran tactile.

L'affeur stéreo foumit une indication visuelle du niveau général du signal d'écoute.

La source selectionnée pour le circuit d'écoute est toujours supplantée par tout signal AFL ou PFL actif. La présence d'un tel signal est indiquée par l'allumage des diodes PFL ou AFL et de la touche SOLO CLEAR.

MISES À JOUR DU LOGICIEL

Le logiciel de la Si Compact est mis à jour via le port USB de la face avant. Les détails et les instructions spéciales de toute nouvelle version sont fournies avec la mise à jour. Toutefois la méthode « normale » est désrite ci-dessous.

1. Décompressé les fichiers dans le réseau racine d'une clé USB. Il doit y avoir deux fichiers :
   Compact.bin info.xml
2. Placez la console hors tension à l'aide du bouton PWR ON/OFF.
3. Maintenez la touche SYSTEM ON/OFF enforcée pendant environ 5 secondes. Un écram SOFTWARE UPDATE s'affiche.
4. Insérez la clé USB, puis appuyez sur le bouton MENU.
5. Sélectionnéz le fichier INFO.XML à l'aide du codeur de réglage. Lorsqu'une sélection valide est effectué, un bouton LOAD apparait en bas à droite de la fenêtre de l'écran tactile.
6. Appuyez sur le bouton LOAD. Le historiel commence son chargement.
7. Avant de retarder la clé USB, attendez que les barres de progressionatteignent 100% et que le symbole de selection de la petite croix soit apparu à la droite de chaque barre de progression.

Il est conseilé de proceser à une initiaisation sur les valeurs d'usine comme décrite ci-dessous:

INITIALISATION SUR LES VALEURS D'USINE

La procédure suivante restaure la console sur ses paramètres d'usine.

REMARQUE : tous les paramètres, les Cues et les shows seront perdus.

1. Depuis la console éteinte, maintainir la touche POWER enforcée pendant environ 5 secondes jusqu'à sa mise sous tension.
2. Appuyez simultanément sur les touches LR, MONO et FX1. La page de mise à jour s'ouvre alors.
3. Appuyez sur le bouton CLEAR SD CARD de l'écran tactile.
4. Redemarrez la console.

UTILISATION DE LA CONSOLE SI COMPACT

La qualité sonore finale de votre système audio dépend toujours de l'élement le plus faible dans la chaine. Le signal de la source est particulièrement important car il est le point de départ de la chaine. De la même façon, vous nevez vous familiariser avec les réglages de votre console de mixage afin de comprendre l'importance des choix d'entrées, de placement des micros et des paramètres des voies d'entrées. Cependant, le temps passé à configurer la console avec attention ne remplace jamais la spontanéité d'une prestation Live. La console de mixage doit être configurée pour fourir une réserve dans la plage des réglages permettant de compenser une variation de position d'un micro et l'effet d'absorption d'un public nombreux (caracteristiques acoustiques différentes entre la balance et le spectacle).

POSITIONNEMENT DES MICROS

En matière de sonorisation, le placement du micro et lechioïd type de micro font partie des éléments essentiels pour réussir. Les graphiques de gauche montrent les différents techniques de prise de son pour les types de micros les plus courants. Les micros cardioïdes sont plus sensibles au son venant de face et les micros hypercardioides offrent une directivité encore accrue, minimisant la prise de son par l'arrière. Ces micros sont parfait pour les enregistrements de voix ou d'instruments. Dans ces situations, il est important de rejoeter les sons indésirables et d'éliminer le Larsen. L'objet doit être de placer le micro aussi pres que possible de la source afin de couper les sons environnants indésirables, de permettre un gain plus élevé sur la console de mixage et d'eviter le Larsen. Un micro bien choisi et bien place ne doit pas nécessiter d'égalisation importante.

Il n'existe pas de règle exacte, laissez vos oreilles juger. Au final, la position donnant l'effet souhaité est la bonne position!

Une fois votre système de sonnorsation opérationnel (consultez les sections traitant de la connexion et du câblage), vous étés prét à définir les positions initiales des réglages de la console de mixage. Configurez chaque voie d'entrée comme suit :

• Connectez les sources (micro, clavier, etc.) aux entreses ajustes.

ENTION : les micros nécessitant l'alimentation par fantôme doivent être connectés avant d'activer l'alimentation 48 V. Assurez-vous que le système de diffusion soit hors tension avant la mise sous/hors tension de l'alimentation fantôme.

• Placez les Faders Master et les Faders d'entrée sur 0 et reglez les amplificateurs de puissance sur environ 70% .
• Utilisez un signal de niveau identique à ce qu'il sera pendant la prestation, puis appuyez sur la touche PFL de la première voie afin de contrôler le niveau sur les afficheurs de niveau.
• Ajustez le gain d'entrée jusqu'à ce que l'affichage du niveau attigne la section de couleur orange. Occasionnellement, les premières LED rouges peuvent s'allumer lorsque la source atteint son niveau maximum. Ceci autorise une réserve suffisante pour gérer les crétes de puissance et définit le niveau de fonctionnement maximum normal (mais misez la remarque en page suivante).
• Répétez cette procédure avec les autres voies. D'autres voies sont ajoutées au mix, par conséquent l'afficheur de niveau peut atteindre la section rouge. Si nécessaire, réglez le niveau général à l'aide des Faders du master.
• Soyez attentif au son caractéristique du Larsen. Si vous ne parvenez pas à atteindre un niveau d'entrée satisfaisant sans Larsen, vérifie la position du micro par rapport aux enceintes, puis repeteze l'opération. Si le Larsen persististe, il peut être nécessaire d'utiliser un égaliseur graphique pour corriger la réponse du système de sonorisation sur certaines fréquences sensibles.

Remarque : les paramètres initiaux ne doivent être considérés que comme le point de départ de votre mixage. Souvenez-vous que de nombreux facteurs affectent le son pendant une prestation Live, comme par exemple le nombre de personnes générées dans le public ! Vous étés maintainant pré à mixer, ce qui doit être réalisé progressivement, en écouteant attentivement chaque élément du mixage final et en gardant un oeil sur les afficheurs de niveau pour repérer toute surcharge du signal. Si cela se produit, baissez doucement le niveau à l'aide du Fader de voie approprié jusqu'à ce que le niveau ne soit plus en zone rouge, ou reglez les Faders généraux.

Souvenez-vous qu'une table de mixage n'est pas un amplificateur. L'augmentation du niveau général est le role de ce dernier. S'il est impossible d'obtenir un niveau sonore suffisant, il est probable que l'amplificateur soit trop faible pour l'application. Choisissez votre amplificateur avec attention et n'essayez pas de compenser un manque de puissance en utilisant le niveau de sortie de la console de mixage.

Remarque: de nombreux facteurs affectent le niveau du signal d'une source dans la sortie finale, principalement le contrôle du gain d'entrée, le Fader de la voie et ceux du mixage. N'utilisez pas plus de gain au niveau des micro qu'il n'en faut pour atteindre un bon équilibre sonore entre les signaux, les Faders étant positionnés comme définis plus haut. Si le gain d'entrée est trop élevé, le Fader de la voie devra être réglo trop bas, ne laissant pas suffisamment de course pour obtenir un mixage réussi. Notez également que le risque de Larsen augmente, car de petits mouvements sur le Fader impliquent des variations de niveau considérables. Il y a également des risques de distorsion, où le signal surcharge la voie et cause un phénomène d'échéage. Si le gain est trop faible, les Faders ne suffisent pas à compenser le faisible niveau et le bruit de fond commence à se faire entendre. C'est ce que montre l'illustration ci-dessous :

Si le niveau du signal est trop élevé, l'écretage apparait

Si le niveau du signal est trop faible, il risque d'être masqué par le bruit de fond

Pour creer un mixage simple vers les sorties principales LR :

1. Connectez vos sources aux entrées Mic/Line de la console.
2. Connectez le système de diffusion aux sorties analogiques 15 et 16.
3. Connectez le casque à la prise située sous le repose-main..
4. Ajustez le gain pour atteindre un bon niveau sur chaque voie. L'indicateur -12 dB doit être illuminé pratiquement tout le temps. La LED 0 dB ne doit clignoter que de manière occasionnelle.
5. Pour contrôle une voie, envoyez-la vers l'ACS en appuyant sur la touche SEL. Pour l'écouter au casque, appuyez sur la touche SOLO correspondante, puis montez le volume du potentiametre des systèmes d'écoute.
6. Montez le Fader Master sur environ 0 dB.
7. Montez les Faders de voies et équilibréz votre mixage.
8. Pourrialer le mixage principal, appuyez sur la touche SEL au dessus du Fader principal LR pour assigner I'ACS au bus principal LR.

a) vous pouvez maintainant ouvrir l'égaliser graphique sur le bus général LR en appuyant sur la touche HI ou LO du GEG. Femez-le en appuyant sur l'une des touches.

REMARQUE: cette démarche suppose que votre console soit configurée sur ses réglages d'usine. Pour l'initialiser, consultez la rubrique « Réglages d'usine »

MIXAGE SUR LES BUS DE RETOURS AUXILIAIRES

Pour creer un mixage sur l'auxilaire 1 pré-fader :

1. Connectez une enceinte de return à la sortie analogue 1.
2. Appuyez sur la touche de suivi BUS 1 ; remarquez que les

Faders d'entrée ont changé de couleur et de position puisqu'ils sont désormais les départ de voies d'entrée vers le bus Aux 1. Remarquez également que la touche SEL située au-dessus du Fader SEL/MONO est allumée et que l'éclairage du Fader est passé au jaune. Il s'agit désormais du Fader général Master du bus 1.

1. Montez le Fader MONO/SEL jusqu'à environ 0 dB
2. Montez les Faders des voies et équilibréz votre mixage. Remarquez que la Si Compact a déjà mis le bus en mode SOLO pour vous permettre de l'entendre sans avoir besoin d'appuyer sur une touche...
3. Pour contrôler le traitement du mixage de l'auxiliaire, utilisez les contrôles de l'ACS.

a) vous pouvez maintainant ouvrir l'égaliseur graphique du bus général en appuyant sur la touche Hl ou LO de l'égaliseur graphique. Fermez-le en appuyant sur une de ces touches.

REMARQUE: pour une application de sous-groupes, les bus 11 à 14 sont, par défaut, en mode POST Fader. Ceci peut être modifié dans le menu OUTPUTS.

REMARQUE: ceci suppose qu'un mixage général LR a d'abord ete create.

MIXAGE SUR LES BUS D'EFFETS

Pour creer un mixage simple vers le processeur d'effets FX 3 :

REMARQUE: cette fonction ne peut être activée que si un proceseur d'effet est affecté à une voie de return stéreo; utilisez la fonction PATCH de la fenêtre INPUTS.

1. Appuyez sur la touche de suivi FX 3; remarquez que les Faders d'entrée ont changé de couleur et de position puisqu'ils sont désormais les départ des voies d'entrée vers le processeur d'effets 3 tandis que les touches ON sont désormais les fonctions ON/OFF du routage de la voie vers le bus d'effets. Remarquez également que la touche SEL située au-dessus du Fader SEL/MONO est allumée et que l'éclairage du Fader devient bleu. Il est désormais Fader du retour d'effets 3.
2. Montez les Faders des voies et équilibréz votre mixage. Remarquez que la console Si Compact a déjà mis le bus en mode SOLO pour vous permettre de l'entendre sans avoir à appuyer sur une touche...
3. Pour changer de processeur d'effets ou régler les paramètres, appuyez sur la touche LEX pour ouvrir automatiquement l'écran sur le processeur correspondant (FX 3).
4. Servez-vous des 4 codeurs sous l'écran pour régler les paramètres du processeur et le codeur SCROLL/ADJUST à droite de l'écran pour changer de type d'effet.
5. Pour contrôler le traitement du return d'effets, utilisez les réglages de l'ACS.
6. Montez le Fader MONO/SEL pour entendre le retour d'effets dans le mixage général.

REMARQUE: Crééz tout d'abord un mixage général de sorties LR et un mixage d'auxiliaires.

MIXAGE SUR LES BUS MATRICIELS

Pour creer un simple mixage sur le bus Matrix 1 :

1. Appuyez sur la touche de suivi MTX 1; remarquez que les Faders sont en mode BUS et qu'ils changent de couleur, étant désormais les départ des bus vers la sortie Matrix 1,

tandis que les touches ON seront désormais de fonction ON/OFF du routage des bus vers la matrix. Remarquez également que la touche SEL située au-dessus du Fader SEL/MONO est allumée et que l'éclairage du Fader passée à l'orange. Il est désormais devenu Master Fader MTX 1.

1. Montez les Faders n° 1 (Aux 1) et LR pour creer votre mixage ; remarquez que la Si Compact a déjà mis la Matrix 1 en mode SOLO pour vous permettre de l'entendre sans avoir besoin d'appuyer sur une touche...
2. Pour contrôle la fonction Matrix, utilisez les réglages de l'ACS.

a) Vous pouvez maintainant insérer l'égaliseur graphique sur le bus général Matrix en appuyant sur la touche HI ou LO du GEQ. Fermez-le en appuyant à nouveau sur une de ces touches.

REMARQUE: utilisez ALT + MTX pour que les Faders MONO et LR soient affectés à la matrice sélectionnée.

REMARQUE: créez tout d'abord un mixage général de sorties LR et un mixage d'auxiliaires.

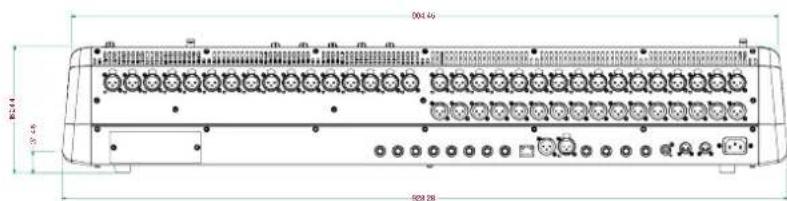

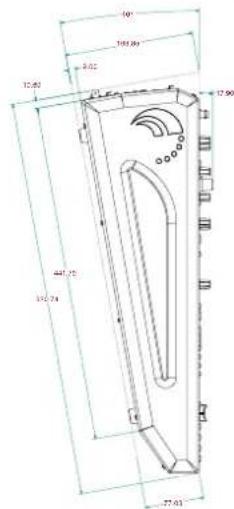

POIDS ET DIMENSIONS

	Hauteur Largeur Profondeur Poids
Si Compact 16:
Emballé	250 mm 538 mm	635 mm 14,1 kg
Net	169 mm 483 mm	20 mm 11 kg
Si Compact 24:
Emballé	250 mm 810 mm	635 mm 19,5 kg
Net	169 mm 716 mm	20 mm 15,5 kg
Si Compact 32:
Emballé	250 mm 1022 mm	635 mm 25,1 kg
Net	169 mm 928 mm	20 mm 21 kg

Si Compact 16

Si Compact 24

Si Compact 32

\section*{Caracteristiques techniques de la Si Compact}

Réponse en fréquence

Entre Entree Mic/Line et sortie + / - 1,5 dB,20 Hz-20 kHz

Distorsion Harmonique Totale

Sensibilité Mic -30 dBu, +14 dBu en sortie Mix < 0,01 % à 1 kHz

Bruit

Bruit équivalent rapporté en entrée micro (gain max.) -126,5 dBu (source de 150Ω)

AUX, Mix et Masters (0dB, Faders au minimum) < -82 dBu

Diaphonie (à 1 kHz)

Mute de voie >90 dB

AUX Send >82 dB

EQ (entrees mono)

HF 12 kHz, +/-15 dB

Largeur de bande Q (filtré médim) 1,5

EQ (entrees stereo)

HF 12 kHz, +/-15 dB

MF 720 Hz, +/-15 dB

LF 80Hz, + / - 15 dB

Largeur de bande Q (MF) 0,8

Consommation electrique

Moinsd40W

Conditions de fonctionnement

Plage de températe 5^ à 40^

Niveau d'entrée et de sortie

Entree Mic +15 dBumax

Entrée Stereo +30 dBu max

Sortie Mix +20 dBu max

Casque (dans 150 Ω) (impédance conseillée de 32 à 200 Ω) 300 mW

Impédances d'entrée et de sortie

Entree Mic 2 kO

Entrée Line 10 kΩ

Entrée Stereo 45 kΩ

Sorties 150Ω (symétrique), 75Ω (asymétrique)

Soundcraft se réserve le droit de modifier les caractéristiques techniques sans préavis.

GLOSSaire

AFL After-Fader Listen : une fonction permettant à l'ingénieur de contröler le signal post-Fader dans une voie indépendamment du mixage général.

AUX sendUne sortie de la console constituée de signaux de voies dérivées indépendamment du mixage stéroye général.

Balance Les niveaux relatifs des voies gauche et droite d'un signal stéroyo.

Symétrique Une méthode de connexion audio qui déphase à 180° le signal souhaité entre deux câbles. Ces derniers possèdent également un blindage qui ne transporte aucun signal. Toute interférence est capité de manière égale par les deux câbles, supprimant ainsi le signal indésirable. Dans ce guide, le terme peut faire ↔reference à différentes architectures de circuits. Les détails sur les connexions sont fournis dans les sections appropriées.

Clipping Apparition d'écrotage dans le trajet du signal, généralement causée par la tension du signal de pointe qui est limitée par la tension du circuit d'alimentation.

Compresseur Traitement de la dynamique audio utilisé pour « gérer » l'amplitude du signal en attenuant efficacement les niveaux des plus ↑elevés du signal audio.

DAT Digital Audio Tape, un format d'enregistrement numérique sur cassette.

dB (decibel) Rapport entre deux tensions ou niveaux de signaux, exprimé sous la forme : dB = 20Log10 (V1/V2). Le suffixe « u » indique que le rapport est relatif à une valeur de 0,775 Veff.

DI (injection directe)/DI BoxPratiqueconsistent à connecter un instrument électrique directement sur une entree de la table de mixage plutôt que de le repreneindre par micro (ampli + enceinte).

Égaliseur Périphérique permettant d'accertuer ou d'atténuer des bandes de fréquences sélectionnées dans le trajet du signal.

Fader Potentiomètre en ligne permettant de régler le niveau.

Larsen Accrochage sonore causé par la proximé d'un micro et d'une enceinte délivrant le signal amplifié du micro.

Retour de scène Un mixage destiné aux artistes par des enceintes ou des casques/oreillettes personnelles et leur permettant de s'entendre sur la scène.

Rép. en fréquence Variation de gain d'un pérophérique liéquenteil.

GainNiveau d'amplification d'un signal.

Headroom (réserve)Réserve de niveau d'un signal disponible au-dessus du niveau nominal avant écrêtage.

Pseudo symétrisationTechnique utilisée sur les sorties pour minimier le bruit de fond et les interférences lors de la connexion à des entrées asymétriques externes.

InsertionPoint de coupure dans le trajet du signal permettant la connexion d'équipements externes, comme par exemple des proceseurs de signaux ou autres mélangeurs à niveau ligne. Le niveau nominal est généralement compris entre -0 dBu et +6 dBu, et en général de faible impédance.

PanAbréviation de panoramicique : gêre la position des signaux de voies dans le champ stéroyo du mixage de sortie.

Pointe de signalPoint où un signal atteint son niveau instantané maximal avant de chuter à nouveau.

LED d'écrêtageTémoin visuel s'allant juste avant que le signal n'atteigne un niveau de saturation ou surcharge.

PFLPre-Fader Listen : une fonction permettant à l'ingénieur de contröler le signal pré-Fader dans une voie, indépendamment du mixage principal.

Phase Terme utilisé pour déscrie la relation entre deux signaux audio. Les signaux en phase s'ajoutent, les signaux hors-phase s'annulent. La phase est la mesure de déplacement relative entre deux formes d'ondes de même fréquence.

Polarité Terme utilise pour désire les signaux positifs et négatifs d'une connexion audio. les connexions normales se réalisent en connectant le positif au positif et le négatif au négatif. Une inversion entraîne un déphasage (voir Phase ci-dessus).

Post-Fader Point de prélevement du signal après le Fader de voie. Le signal varie donc avec la position du Fader.

Pré-Fader Point de prélevement du signal avant le Fader de voie. Le signal ne varie donc pas avec la position du Fader.

Ratio Rapport d'attenuation du signal par le compresseur. 1:1 signifie aucune compression (une augmentation du niveau d'entrée de 1dB = 1 dB de plus en sortie de compresseur), 12:1 = une augmentation du niveau d'entrée de 12dB = 1 dB de plus en sortie de compresseur.

Rolloff Chute de gain qui intervient aux extrêmes d'une réponse en fréquence donnée.

Shelving La réponse d'un correcteur agissant sur toutes les fréquences situées au dessus ou au dessous de la fréquence sélectionnée.appele aussi correcteur en plateau.

Solo Terme générique utilise pour déscrie les fonctions PFL ou AFL.

Spill Interférence acoustique provenant d'autres sources. Diaphonie.

Seuil Seuil au dessus duquel un traitement démarre. Elle permet à des proceseurs de dynamique tels que les compresseurs ou les Noise Gates de définir le niveau à partir duquel la compression démarre ou le Noise Gate s'ouvre.

Transitaire Montée momentanée du niveau du signal.

Asymétrique Méthode de connexion audio utilisant un seul conducteur, le blindage servant de return de signal. Cette méthode ne cree pas une immunité au bruit comme avec les liaisons symétriques (voir plus haut).

+48V Alimentation fantôme, disponible pour les entrées mic, pour les micros à condensateur et les boîtiers de direct actifs.

GARANTIE

1 Soundcraft est une filiale commerciale de Harman International Industries Ltd. L'utilisateur final est considere comme etant la personne utilisant l'appareil pour la premiere fois. Le vendeur est considere comme la personne autre que Soundcraft (si c'est le cas) apres de laquelle I'utiliseur a achete le produit. Cette personne doit receiveoir l'autorisation de vente par Soundcraft ou son distributeur officiel. L'equipement fait reference a celui foumi avec ce manuel.
2 Si dans une période de douze mois après la livraison du produit à l'utilisateur il présente des defaults de piece et/ou main d'oeuvre affectant son fonctionnement, le produit doit être returné au revendeur ou à Soundcraft. Selon les conditions suivantes, le revendeur ou Soundcraft devra réparer ou replacer les pieces défectueuses. Les pieces replacées deviennent la propriété de Soundcraft.
3 Tout envoi d'équipment ou de composant se fait aux risques de l'utilisateur final (que ce soit vers ou depuis Soundcraft) et les frais de port doivent être prépayés.
4 Cette garantie n'est valide que si :
a) le produit a ete correctement instalé, en accord avec les instructions du mode d'emploi de Soundcraft, et
b) l'utiliseur a averti Soundcraft ou le revendeur dans les 14 jours suivants la panne ; et
c) aucune personne autre que les représentants agreés par Soundcraft ou le revendeur n'a remplaced les pieces, effectué une réparation ou modifié le produit ; et
d) l'utilisateur final a utilisé le produit uniquement dans les conditions et pour les applications recommandées par Soundcrat, et avec des équipements repondant aux critères et recommandations de Soundcraft.
5 Les défauts resultant des causes suivantes ne sont pas couverts par la garantie : négligence lors de la manutention, influences chimiques, électrochimiques ou électriques, dommage accidentel, catastrophes naturelles, négligences, défaut de distribution de l'alimentation électrique, problèmes liés à la climatisation ou à la régulation de l'humidité.
6 Cette garantie ne peut pas etre transfere par l'utilisateur.
7 Les utilisateurs, qui sont des consommateurs, doivent noter que leurs droits couverts par cette garantie viennent s'ajouter à leurs droits statutaires, sans affecter leurs droits et obligations envers le revendeur du produit.
Les conditions de garantie varient avec chaque pays. Consultez notre revendeur ou notre distributeur pour connaître les conditions de garantie qui vous concernent.

Soundcraft
