BH 20 E - Marteau Güde - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur
Marque	Güde
Modèle	BH 20 E
Alimentation	230 V ~ 50 Hz
Puissance nominale	650 W
Vitesse à vide	0 - 2200 min⁻¹
Vitesse sous charge (perçage à percussion)	0 - 5770 min⁻¹
Énergie de frappe individuelle	1,9 J
Diamètre de perçage max. (béton)	20 mm
Diamètre de perçage max. (acier)	13 mm
Diamètre de perçage max. (bois)	30 mm
Poids	2,5 kg
Niveau de pression acoustique (LpA)	87,4 dB(A)
Niveau d'intensité acoustique (LWA)	98,4 dB(A)
Valeur d'émission vibratoire (perçage béton)	10,435 m/s² (incertitude K=1,5 m/s²)
Classe de protection	II (double isolation)
Diamètre du collier de serrage	43 mm
N° de commande	58114
Équipement inclus	Poignée supplémentaire
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants ou de liquides inflammables ; maintenir les orifices d'aération propres.
Réparations	Confier à un personnel qualifié agréé ; utiliser des pièces de rechange d'origine.
Consignes de sécurité	Porter une protection auditive, des lunettes de protection et des gants ; maintenir l'appareil par les surfaces isolées ; utiliser un disjoncteur différentiel (RCD ≤ 30 mA).

FOIRE AUX QUESTIONS - BH 20 E Güde

Quels types de matériaux puis-je percer avec le marteau perforateur BH 20 E ?

Le marteau perforateur BH 20 E est conçu pour le perçage à percussion dans la maçonnerie et le béton, ainsi que pour le perçage du bois, du métal et des matières plastiques. Les diamètres max sont : béton 20 mm, acier 13 mm, bois 30 mm.

Comment changer un foret sur le BH 20 E ?

Débranchez d'abord l'appareil. Utilisez le mandrin pour desserrer l'ancien foret, insérez le nouveau et serrez fermement. Assurez-vous que l'outil est bien verrouillé avant de l'utiliser.

Quelle est la puissance nominale de ce marteau perforateur ?

La puissance nominale est de 650 W sous 230 V ~ 50 Hz.

Dois-je porter des équipements de protection lors de l'utilisation ?

Oui, il est impératif de porter une protection auditive, des lunettes de protection et des gants de protection pour éviter les blessures dues au bruit, aux projections et aux vibrations.

Quelle est l'énergie de frappe individuelle ?

L'énergie de frappe individuelle est de 1,9 J.

Comment entretenir le marteau perforateur BH 20 E ?

Nettoyez l'appareil avec un chiffon humide. Ne pulvérisez jamais d'eau et n'utilisez pas de solvants ou de liquides inflammables. Maintenez les orifices d'aération propres. Pour les réparations, faites appel à un personnel qualifié utilisant des pièces d'origine.

Quelles sont les valeurs de bruit et de vibrations ?

Niveau de pression acoustique : 87,4 dB(A), niveau d'intensité acoustique : 98,4 dB(A). Valeur d'émission vibratoire pour le perçage du béton : 10,435 m/s² (incertitude K=1,5 m/s²).

Puis-je utiliser l'appareil sans disjoncteur différentiel ?

Il est recommandé d'utiliser un disjoncteur différentiel (RCD) avec un courant de défaut maximal de 30 mA pour une sécurité optimale, bien que l'appareil soit de classe de protection II.

Que faire si le foret se bloque pendant le perçage ?

Arrêtez immédiatement l'appareil. Ne le remettez pas en marche tant que le foret est bloqué. Identifiez la cause (encastrement, surcharge, etc.) et supprimez-la en respectant les consignes de sécurité.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange d'origine sont disponibles sur le site web www.guede.com ou auprès de votre revendeur agréé.

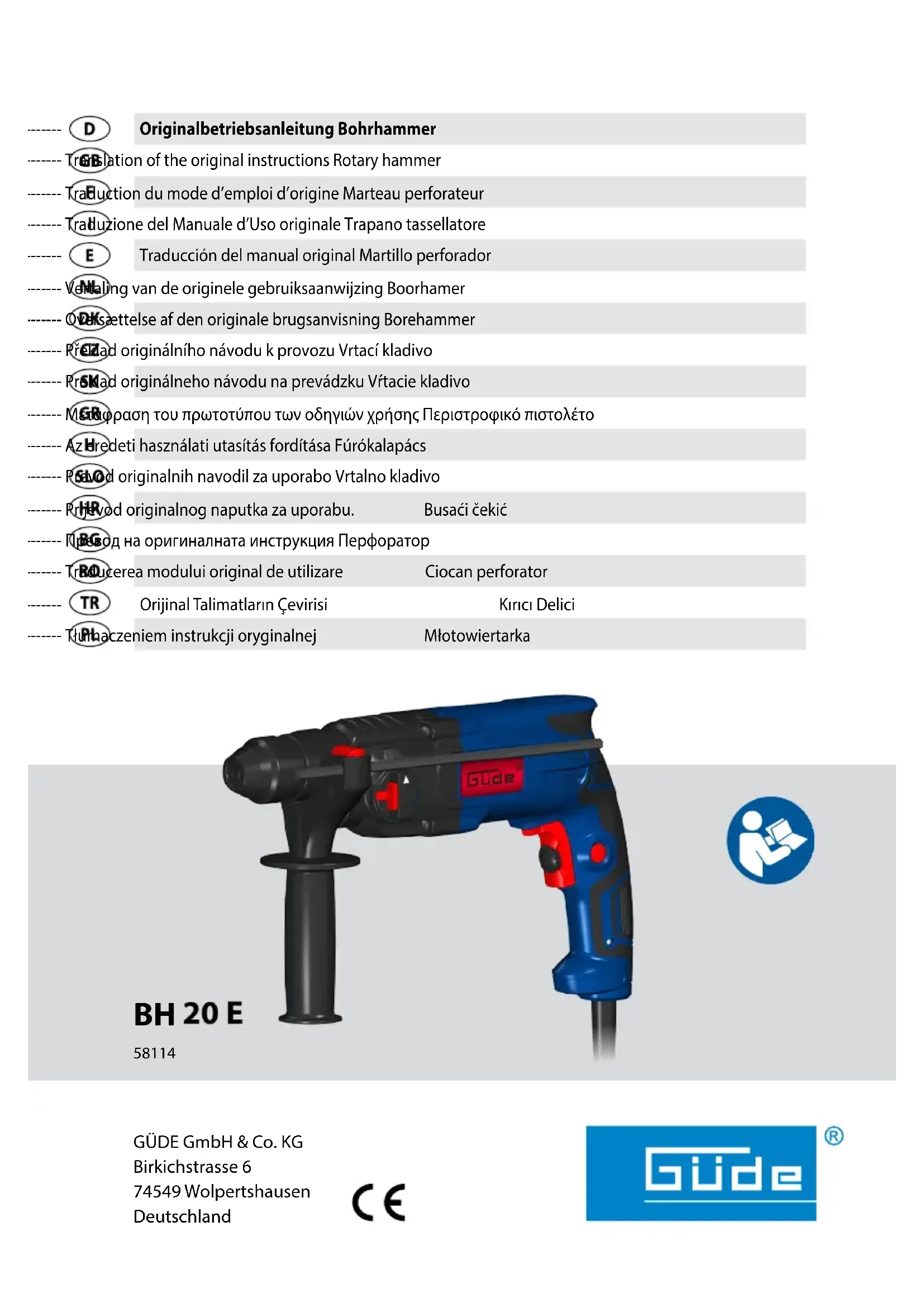

MODE D'EMPLOI BH 20 E Güde

FRANÇAIS Veuillez lire avec soin le mode d'emploi avant la mise en service

Caractéristiques Techniques

Marteau perforateur BH 20 E

N° de commande 58114
Alimentation	230 V ~ 50 Hz
Puissance nominale de réception 650 W
Vitesse de rotation à vide 0 - 2200 min	-1
Tours avec charge max. 0 - 5510 min	-1
Perçage à percussionen charge max.	0-5770 min-1
Energie de frappe individuelle 1,9 J
ø max. de perçage le béton / Acier / Bois	20 / 13 / 30 mm
ø du collier de serrage 43 mm
Poids 2,5 kg
Données relatives au bruit
Niveau de pression acoustique L_pA	87,4 dB(A )
Niveau d'intensité acoustique L_WA	98,4 dB(A)
Mesuré selon EN 60745; Incertitude K = 3 dB (A)
Portez une protection auditive!
Données relatives aux vibrations
Valeurs totales d'oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN 60745:
Perçage à percussion le béton : Valeur d'émission vibratoire a_h,HD	10,435 m/s2
Incertitude K = 1,5 m/s2

AVERTISSEMENT: Le niveau réel des vibrations peut différer de la valeur indiquée dans ces consignes en fonction du type et du mode d'utilisation. Le niveau des vibrations peut être utilisé pour la comparaison des appareils électriques.

Convient également pour l'examen préalable de la charge par vibrations.

Pour estimer de manière exacte la charge par vibrations pendant une certaine durée de travail, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'appareil. Cela peut entraîner une réduction sensible du volume de charge par vibrations sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des vibrations, telles que : entretien technique des outils électriques et appareils, maintien de la chaleur des mains, organisation du travail.

Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et assurez-vous de

l'avoir bien compris. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.

L'utilisateur est responsable des accidents et dangers vis-à-vis de tierces personnes.

L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.

Utilisation Conforme à la destination

Le marteau-perforateur est conçu pour un travail universel de perçage à percussion dans la maçonnerie et de béton, ainsi que pour le perçage du bois, du métal et des matières plastiques.

Ce dispositif peut être utilisé uniquement dans le but indiqué. Le fabricant décline toute responsabilité en cas de non-respect des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d'autres blessures et calmez-le. Si vous appelez les secours, fournissez les renseignements suivants: 1. Lieu d'accident, 2. Type d'accident, 3. Nombre de blessés, 4. Type de blessure

Symboles

Avertissement / Attention!

Pour réduire le risque de blessures, lisez la notice d'utilisation.

Portez des lunettes de protection! Portez une protection auditive!

Portez des gants de protection!

Avant de procéder à n'importe quelle intervention sur la machine, retirez la fiche de la prise.

Outil électrique de classe de protection II.

symbole CE

Déposez les appareils électriques ou électroniques défectueux et / ou destinés à liquidation au centre de ramassage correspondant.

Avertissement Lisez toutes les consignes et in-

structions de sécurité. Le non-respect des consignes indiquées ci-dessous peut entraîner une électrocution, un incendie et / ou des blessures graves.

Conservez toutes les consignes et instructions de sécurité pour une utilisation ultérieure.

Consignes de sécurité pour marteau rotatif

Portez une protection auditive. L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Maintenez l'appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques dissimulées ou le propre câble. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Instructions complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Eliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.

Éloignez toujours le câble d'alimentation hors de la zone d'action de l'appareil. Dirigez toujours le câble vers l'arrière de l'appareil !

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles élec - triques et aux conduites de gaz et d'eau.

Lorsque l'outil utilisé est bloqué, arrêtez immédiate - ment l'appareil. Ne le remettez pas en marche tant que l'outil est bloqué, vous pourriez provoquer un rebond avec un moment de réaction élevé. Identifiez et supprimez la cause de blocage de l'outil utilisé tout en respectant les consignes de sécurité.

Les causes possibles sont :

• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le cassant.
  • Le dispositif électrique a été surchargé.

Ne pas approcher les mais de la partie en mouvement de la machine.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

AVERTISSEMENT! Danger de brûlures

Durant l'utilisation, l'outil peut se surchauffer.

• durant le remplacement de l'outil
• durant la dépose de l'outil

Branchement sur secteur

Le fonctionnement est autorisé uniquement e c un disjoncteur différentiel (RCD courant de faut maximal 30mA ).

Raccordez uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Ne raccordez la machine au réseau que si l'interrupteur est en position arrêt.

En raison de risques de court-circuit, veiller à ce qu'aucune pièce métallique ne pénètre dans les ouïes de ventilation.

Entretien

Avant de procéder à n'importe quelle ervention sur la machine, retirez la fiche de la se.

Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectués uniquement par un personnel qualifié agréé.

Utilisez uniquement des accessoires et des pièces de rechange d'origine.

Maintenez la machine et en particulier les orifices d'aération propres. Ne pulvérisez jamais d'eau sur l'appareil!

N'utilisez pas de dissolvants ou des liquides inflammables ou toxiques pour nettoyer les plastiques. Utilisez uniquement un chiffon humide.

Attention ! En cas de dommage du câble d'alimentation de cet appareil, il est nécessaire de le faire remplacer par le fabricant ou par son service après-vente ou par une autre personne qualifiée, afin d'éviter tout risque.

Seul un appareil régulièrement entretenu et réparé peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.

En cas de besoin, vous trouverez la liste des pièces détachées sur les pages web www.guede.com.

Datos técnicos

Traduction de la déclaration de conformité CE

Nous, Déclarons par la présente que les appareils indiqués répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d'hygiène. Cette déclaration perd sa validité après une modification de l'appareil sans notre approbation préalable.
