MODE D'EMPLOI XHS1000XX MAYTAG

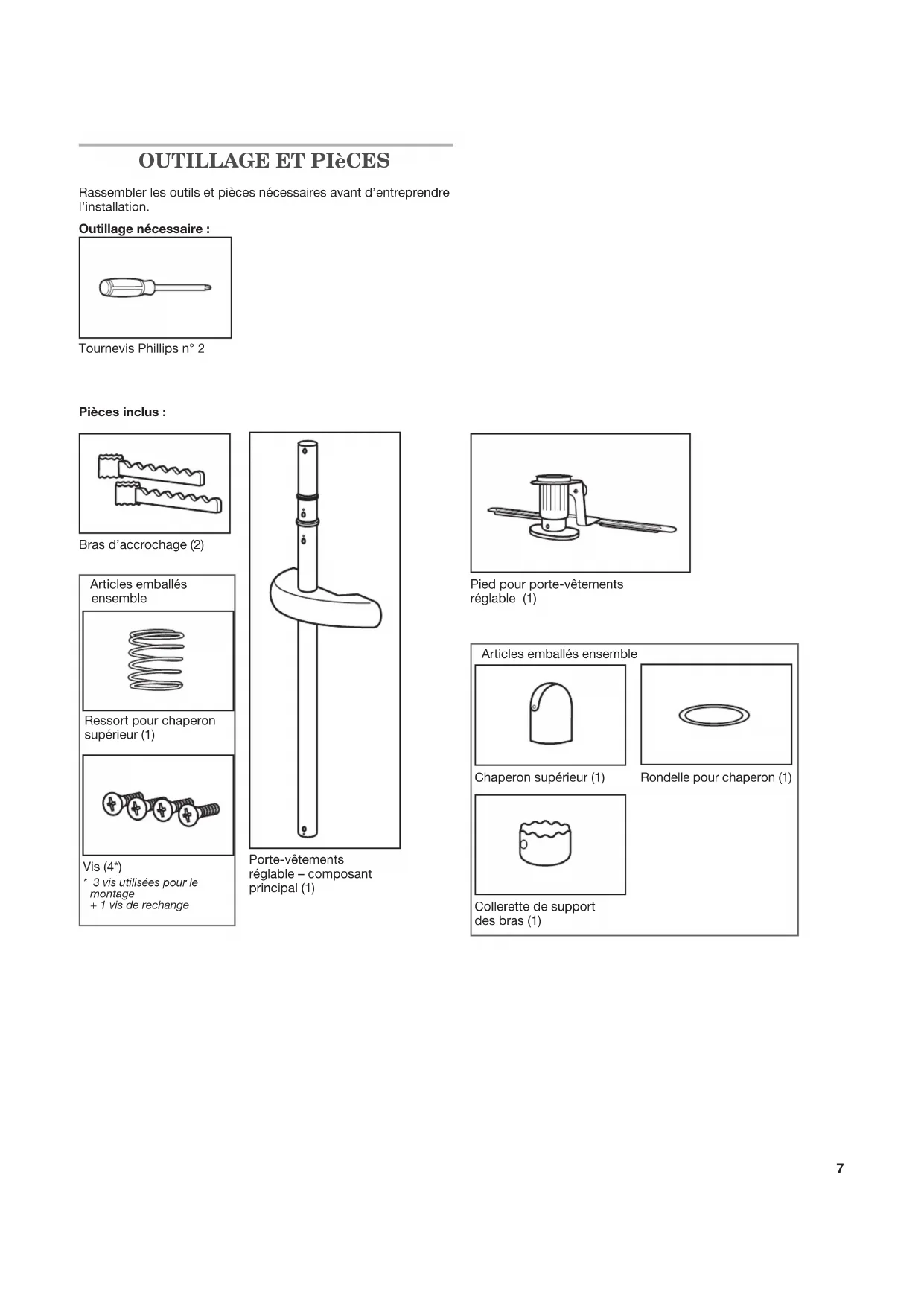

• 3 vis utilisées pour le montage + 1 vis de rechange Collerette de support des bras (1) Chaperon supérieur (1) Rondelle pour chaperon (1) Ressort pour chaperon supérieur (1) Pied pour porte-vêtements réglable (1) Outillage nécessaire : Articles emballés ensemble Articles emballés ensemble8 Chaperon supérieur Ressort Rondelle Bras d’accrochage Collerette de support des bras Poteau - section du sommet Poteau - section centrale Poteau - section du bas Bras magnétiques Plaque d’accrochage Virole de réglage de la hauteur Patin de pied Pied Le porte-vêtements réglable peut être installé sur toute laveuse ou sécheuse à chargement frontal ou par le dessus, selon les congurations suivantes : Choisir de quel côté de la laveuse ou do la sécheuse installer le porte-vêtements réglable en tenant compte de l’espace minimum spécié ci-dessus. IMPORTANT : Le porte-vêtements peut supporter une charge maximale de 20 lb (9,07 kg).

UTILISATION ET EMPLACEMENT –

CRITèRES À RESPECTER Installation typique – Chargement par le sommet Installation typique – Chargement par l’avant / avec piédestal Installation typique – Chargement par l’avant Installation typique – Chargement par l’avant / appareils superposés PIèCES PRINCIPALES Bouton de libération - section supérieure du poteau Bouton de libération - section centrale du poteau Exigences d’emplacement 39" (991 mm) 12.5" (318 mm) 79" (2007 mm) 12.5" (318 mm)

(76 mm) REMARQUE : Pour installer le porte-vêtements réglable entre la laveuse et la sécheuse ou un mur et les appareils, prévoir un espace d’au moins 3” (76 mm).9 INSTRUCTIONS POUR LE MONTAGE

1. Déployer la section centrale

du poteau Appuyer sur les boutons de libération en bas de la section du bas du poteau; saisir ensuite la section centrale du poteau et déployer celle-ci vers le haut jusqu’à ce qu’elle s’emboîte.

2. Fixer le pied à la section

du bas du poteau Insérer la section du bas du poteau dans le pied (voir l’illustration). Aligner le trou du pied avec l’avant-trou dans la section du bas du poteau ; assujettir les deux pièces avec l’une des vis fournies. Si le trou dans le pied n’est pas visible, faire tourner la virole de réglage de la hauteur dans le sens antihoraire jusqu’à ce que le trou dans le pied soit visible. REMARQUE : On peut percevoir une certaine résistance lors de l’engagement de la vis dans le trou ; ceci est normal.

4. Libérer et déployer la section

supérieure du poteau Appuyer sur les boutons de libération de la section centrale du poteau et déployer la section supérieure du poteau jusqu’à la position de calage.

Enler la collerette de support des bras sur la section supérieure du poteau Enler la collerette de support des bras sur la section supérieure du poteau, et faire glisser la collerette vers le bas, au-delà des boutons de libération sur la section supérieure du poteau. Veiller à ce que l’extrémité dentelée soit orientée vers le HAUT (voir l’illustration). NOTE: Pour qu’on puisse installer correctement les bras de suspension, il faut que la collerette de support des bras reste au-dessous des boutons de libération jusqu’à l’achèvement du reste du processus d’assemblage des bras de suspension. Boutons de libérationPoteau - section du basPoteau - section du basAvant-trou Pied Vis

3. Abaisser/rétracter la section

centrale du poteau (facultatif) Pour simplier le montage des bras de suspension sur la section supérieure du poteau, il peut être utile de ramener la section centrale du poteau à sa position d’abaissement.Appuyer sur les boutons de libération au sommet de la section du bas du poteau, et faire glisser la section centrale du poteau dans la section du bas du poteau. Boutons de libérationBoutons de libérationPoteau - section du sommetPoteau - section centraleBoutons de libérationCollerette de support des brasPoteau - section du sommetPoteau - section centralePoteau - section centraleVirole de réglage de la hauteur10

8. Caler en place la collerette de

support des bras Appuyer sur les boutons de libération de la section supérieure du poteau et faire glisser la collerette de support des bras par-dessus les boutons de libération pour la caler en place. Le ressort opposera une certaine résistance lors du glissement pour la mise en place.

7. Installation du chaperon

Emboîter le chaperon sur l’extrémité de la section supérieure du poteau. Pousser le chaperon vers le bas ; aligner les trous du chaperon avec les avant-trous de la section supérieure du poteau ; assujettir les composants avec deux vis.

6. Enler les bras de suspension sur

la section supérieure du poteau Enler les deux bras de suspension (face dentelée orientée vers le haut) sur la section supérieure du poteau ; laisser les bras de suspension reposer sur les boutons de libération ; ensuite, enler la rondelle du sommet et le ressort sur la section supérieure du poteau, au-dessus des bras de suspension. Rondelle du sommet Bras de suspension Poteau - section du sommet Vis Chaperon Poteau - section du sommet Avant-trous

9. Congurer le porte-vêtements

réglable pour l’utilisation Pour simplier l’installation du porte-vêtements réglable, placer celui-ci à la conguration correspondant à l’utilisation – appuyer sur les boutons de libération de la section supérieure du poteau et de la section centrale du poteau (si celle-ci a été déployée) et faire glisser les boutons vers le bas dans la section du bas du poteau. Le porte-vêtements réglable est maintenant prêt pour l’installation sur la laveuse ou la sécheuse. Boutons de libération Collerette de support des bras Ressort Boutons de libération Boutons de libération11

4. Réglage de la plaque d’accrochage

Après que la porte-vêtements réglable a été centré à la position désirée, faire tourner la virole de réglage de la hauteur sur le pied dans le sens antihoraire pour provoquer le soulèvement de la plaque d’accrochage, jusqu’à ce qu’elle soit fermement en contact avec le fond de la laveuse ou de la sécheuse. Vérier que le pied est fermement en contact avec le sol. REMARQUE: Pour qu’il n’y ait aucun mouvement du porte- vêtements réglable lorsque les bras de suspension sont complétement chargés, il faut que la plaque d’accrochage soit en ferme contact avec le bord inférieur de la laveuse ou de la sécheuse. On peut maintenant déployer la section du sommet et la section centrale du poteau, et il est possible de faire pivoter les bras de suspension pour les placer à la position désirée.

3. Placer le porte-vêtements réglable

à la position appropriée Établir le centrage avant/arrière du porte-vêtements réglable par rapport au côté de la laveuse ou de la sécheuse, et faire glisser la plaque d’accrochage sous le bord de la laveuse ou de la sécheuse ; ensuite, incliner la partie supérieure du porte- vêtements réglable vers la laveuse ou la sécheuse jusqu’à ce que les bras magnétiques prennent prise sur la paroi latérale métallique de la laveuse ou de la sécheuse.

2. Réglage de la plaque d’accrochage

Faire tourner la virole de réglage de la hauteur sur le pied dans le sens horaire pour l’abaissement, ou dans le sens antihoraire pour le soulèvement, pour ajuster la position de la plaque d’accrochage. La plaque d’accrochage doit se placer juste au-dessous de la rive inférieure de la laveuse ou de la sécheuse.

INSTRUCTIONS D’INSTALLATION

Tenir le porte-vêtements réglable à une distance sufsante (quelques centimètres) du côté de la laveuse ou de la sécheuse, an que les bras magnétiques ne soient pas en contact avec le côté de la laveuse ou de la sécheuse. REMARQUE : Avant son installation sur la laveuse ou la sécheuse, veiller à ce que la section du sommet et la section centrale du poteau du porte-vêtements réglable soient rétractées dans la section du bas du poteau.

1. Choisir l’emplacement d’installation

pour le porte-vêtements réglable Bras magnétiquesVirole de réglage de la hauteurPlaque d’accrochageBras magnétiquesPlaque d’accrochage Virole de réglage de la hauteur Pied Plaque d’accrochage® Registered Trademark/TM Trademark of Whirlpool, U.S.A.

Pendant 90 jours à compter de la date d’achat, lorsque ce porte-vêtements réglable est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec ce produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) choisira à sa seule discrétion de fournir les pièces de rechange spécifiées par l’usine pour corriger les vices de matériaux ou de fabrication, ou de remplacer le produit S’il est remplacé, l’appareil restera sous garantie pour la durée restant à courir de la garantie limitée de 90 jours du produit d’origine. LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION OU LE REMPLACEMENT DE L’APPAREIL TEL QUE PRÉVU PQAR LA PRÉSENTE, ET CE À NOTRE SEULE DISCRÉTION. Cette garantie limitée est valide uniquement aux États-Unis et au Canada et s’applique exclusivement lorsque le porte-vêtements réglable est utilisé dans le pays dans lequel il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat initiale est exigée pour obtenir une intervention de dépannage ou un remplacement dan le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie ne couvre pas : 1. Les interventions de dépannage à domicile, notamment les interventions visant à rectifier l’installation de votre porte-vêtements réglable ou à expliquer à l’utilisateur le mode d’utilisation du produit. 2. Le remplacement du produit ou les pièces spécifiées par l’usine lorsque le porte-vêtements réglable est utilisé à des fins autres qu’un usage domestique unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées. 3. Les dommages subis par le porte-vêtements réglable, des vêtements ou d’autres biens personnels imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, catastrophes naturelles, installation fautive ou non conforme aux codes locaux d’électricité et de plomberie, ou à l’utilisation de pièces consomptibles ou de produits de nettoyage non approuvés par Whirlpool Corporation. 4. Les défauts d’apparence, notamment les éraflures, traces de choc, ébréchures ou tout autre dommage subi par le revêtement du porte-vêtements réglable, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d’achat. 5. Les pièces spécifiees par l’usine ou le remplacement du produit résultant d’une modification non autorisée apportée au produit. 6. Les frais de déplacement, de transport ou d’expédition indépendants des frais expressément stipulés dans la présente garantie limitée du porte-vêtements réglable. Le coût d’une réparation ou d’un remplacement dan le cadre de ces circonstances exclues est à la charge du client. Si vous résidez aux États-Unis ou au Canada et que vous devez soumettre une demande de dépannage dans le cadre de la garantie : 1. Les clients résidant aux É.-U. doivent contacter notre service à la clientèle au 1-800-253-1301, de 8 h à 20 h, du lundi au vendredi, heure normale de l’Est. Les clients résidant au Canada doivent contacter notre service à la clientèle au 1-800-807-6777, de 8 h à 18 h 30, du lundi au vendredi, heure normale de l’Est. 2. Fournir au conseiller le numéro de modèle et de série du produit, ainsi qu’une adresse d’expédition (pas de boîte postale S.V.P.). 3. Le conseiller vous indiquera si le porte-vêtements réglable peut bénéficier de pièces de rechange spécifiées par l’usine ou d’un remplacment. 4. Il vous sera peut-être demandé d’envoyer le produit à un centre de réparation désigné par Whirlpool. L’assurance et le fret jusqu’au centre de réparation désigné relèvent de votre responsabilité. veuillez indiquer vos nom et adresse sur un morceau de papier avec un copie de votre preuve d’achat (reçu de caisse, bordereau d’achat, etc.). Le produit doit être correctement emballé pour éviter tout dommage pendant le transport car nous ne pourrons être tenus responsables d’un tel dommage. 5. Whirlpool retournera sans frais à votre domicile l’appareil concerné ou, à sa discrétion, un porte-vêtements ajustable identique ou comparable, ou encore des pièces de rechange spécifiées par l’usine. CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À 90 JOURS OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre. LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT TEL QUE PRÉVU PAR LA PRÉSENTE, ET CE À NOTRE DISCRÉTION. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ CONCERNANT LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitation peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre. Conservez cette garantie et votre reçu de vente ensemble pour référence ultérieure. Vous devez fournir une preuve d’achat pour pouvoir bénéficier d’une intervention de dépannage dans le cadre de la garantie. Inscrivez les renseignements suivants au sujet de votre porte-vêtements réglable pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle au complet. Numéro de modèle 7/10 Date d’achat Numéro de série
