Marque	GE
Modèle	Profile SPSD157JMV
Type de produit	Piédestal pour lave-linge et sèche-linge
Couleur	Vermillon métallique
Compatibilité laveuse	WPDH8800
Compatibilité sécheuse	DPVH880EJ, DPVH8800GJ
Matériau	Acier peint
Poids maximal supporté	Environ 60 kg (estimation)
Capacité du tiroir	Avec séparateur, rangement pour linge et accessoires
Accessoires inclus	4 coussinets de support, 4 vis de montage, séparateur de tiroir
Nombre de personnes requises pour l'installation	2 personnes
Outils nécessaires	Tournevis Phillips, clé ouverte 9/16 po, clé à douille 8 mm
Installation	Fixation sous l'appareil, mise à niveau par pattes réglables
Entretien	Nettoyer le tiroir avec un chiffon doux
Réparabilité	Pièces détachées disponibles via le service GE

FOIRE AUX QUESTIONS - Profile SPSD157JMV GE

Quel est le modèle de piédestal GE Profile SPSD157JMV ?

Le GE Profile SPSD157JMV est un piédestal de rangement pour lave-linge et sèche-linge, de couleur vermillon métallique, compatible avec les laveuses WPDH8800 et les sécheuses DPVH880EJ et DPVH8800GJ.

Comment retirer les pattes de nivellement de l'appareil avant d'installer le piédestal ?

Allongez la laveuse ou la sécheuse sur le côté (ne pas la coucher sur le dos) pour accéder aux pattes. Utilisez une clé ouverte pour dévisser et retirer les pattes de nivellement. Ne retirez pas les boulons d'expédition à l'arrière de la laveuse pour l'instant.

Comment préparer le tiroir du piédestal ?

Tirez le tiroir aussi loin que possible, puis retirez les vis des glissières. Glissez le tiroir hors de la base et mettez-le de côté. Vous aurez besoin du séparateur de tiroir qui se trouve dans le carton.

Où installer les coussinets de support ?

Les coussinets de support (4) doivent être installés uniquement sur le piédestal de la sécheuse. Pressez chaque coussinet dans les trous situés aux coins supérieurs du piédestal. Ne les installez pas sur le piédestal de la laveuse.

Comment fixer le piédestal à la laveuse ou à la sécheuse ?

Placez le piédestal contre le bas de l'appareil, en alignant les trous. Insérez les 4 vis de montage à l'aide d'un tournevis Phillips, sans trop serrer. Ensuite, glissez le piédestal pour l'aligner d'avant en arrière, puis serrez définitivement les vis avec une clé à douille de 8 mm.

Comment mettre l'ensemble à niveau après installation du piédestal ?

Installez les 4 pattes de nivellement fournies dans le kit. Redressez l'appareil et placez-le à son emplacement final. Utilisez un niveau à bulle sur le dessus, puis ajustez les pattes avec une clé ouverte jusqu'à ce que l'appareil soit de niveau. Serrez les contre-écrous contre le bas du piédestal.

Pourquoi les vis d'expédition doivent-elles être retirées ?

Les 4 vis d'expédition situées à l'arrière de la laveuse doivent être retirées après l'installation du piédestal. Ces vis maintiennent le tambour en place pendant le transport et leur retrait est nécessaire pour que l'appareil fonctionne correctement.

Comment réinstaller le tiroir après montage du piédestal ?

Assurez-vous que les glissières sont fermées. Glissez le tiroir dans l'ouverture en alignant les supports avec les glissières. Réinstallez les vis d'origine dans chaque glissière et serrez. Ouvrez le tiroir complètement, puis insérez le séparateur de tiroir dans les fentes centrales.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Phillips, d'une clé ouverte de 9/16 pouce (ou clé réglable) et d'une clé à douille de 8 mm. Il est recommandé d'être à deux personnes en raison du poids et de la taille de l'appareil.

Où trouver les instructions d'installation supplémentaires pour la laveuse ou la sécheuse ?

Reportez-vous aux manuels d'installation fournis avec la laveuse et la sécheuse. Le piédestal ne remplace pas les instructions complètes. Conservez toutes les notices pour référence future.

MODE D'EMPLOI Profile SPSD157JMV GE

Instructions en français : ....4

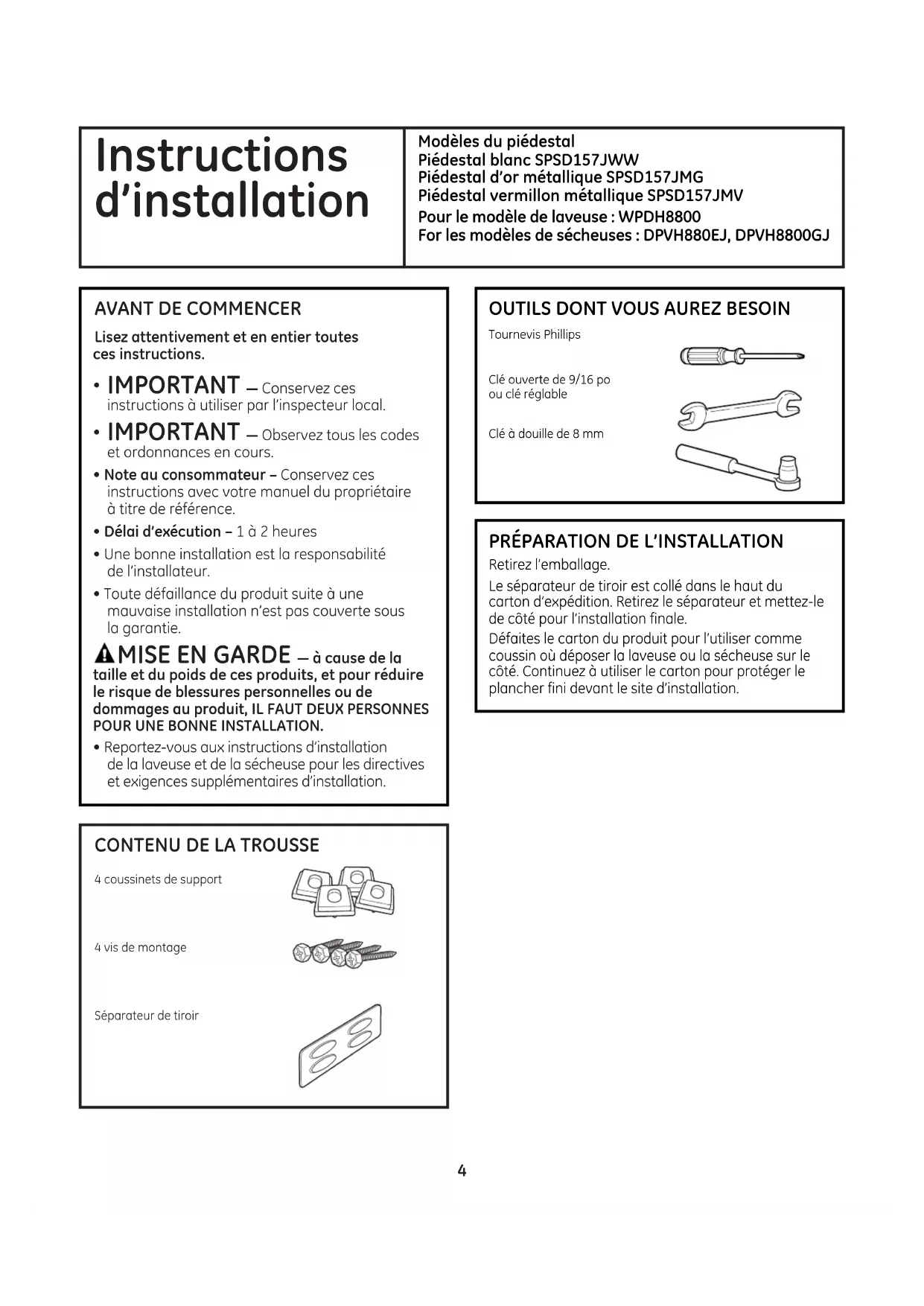

Instructions d'installation

Modèles du piédestal

Piédestal blanc SPSD157JWW

Piédestal d'or métallique SPSD157JMG

Piédestal vermillon métallique SPSD157JMV

Pour le modèle de laveuse : WPDH8800

For les modèles de sécheuses : DPVH880EJ, DPVH8800GJ

AVANT DE COMMENCER

Lisez attentivement et en entier toutes ces instructions.

• IMPORTANT – Conservez ces instructions à utiliser par l'inspecteur local.
• IMPORTANT — Observez tous les codes et ordonnances en cours.
• Note au consommateur – Conservez ces instructions avec votre manuel du propriétaire à titre de référence.
• Délai d'exécution - 1 à 2 heures
• Une bonne installation est la responsabilité de l'installateur.
• Toute défaillance du produit suite à une mauvaise installation n'est pas couverte sous la garantie.

A MISE EN GARDE — à cause de la taille et du poids de ces produits, et pour réduire le risque de blessures personnelles ou de dommages au produit, IL FAUT DEUX PERSONNES POUR UNE BONNE INSTALLATION.

- Reportez-vous aux instructions d'installation de la laveuse et de la sécheuse pour les directives et exigences supplémentaires d'installation.

OUTILS DONT VOUS AUREZ BESOIN

Tournevis Phillips

Clé ouverte de 9/16 po ou clé réglable

Clé à douille de 8 mm

Le séparateur de tiroir est collé dans le haut du carton d'expédition. Retirez le séparateur et mettez-le de côté pour l'installation finale.

Défaites le carton du produit pour l'utiliser comme coussin où déposer la laveuse ou la sécheuse sur le côté. Continuez à utiliser le carton pour protéger le plancher fini devant le site d'installation.

CONTENU DE LA TROUSSE

4 coussinets de support

4 vis de montage

Séparateur de tiroir

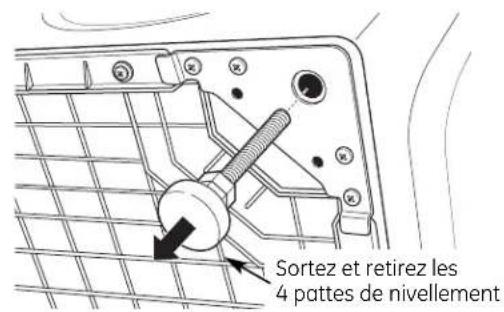

1 RETIREZ LES PATTES DE NIVELLEMENT

A Déposez avec soin la laveuse ou la sécheuse sur le côté pour accéder aux pattes de nivellement au bas de l'appareil.

IMPORTANT: ne déposez pas la laveuse ou la sécheuse sur le dos ! Ne retirez pas les boulons d'expédition à l'arrière de la laveuse. Les boulons doivent rester en place jusqu'à ce que la laveuse revienne en position verticale.

B Utilisez une clé ouverte pour retirer les pattes de nivellement de la laveuse ou de la sécheuse.

2 PRÉPAREZ LE PIÉDESTAL

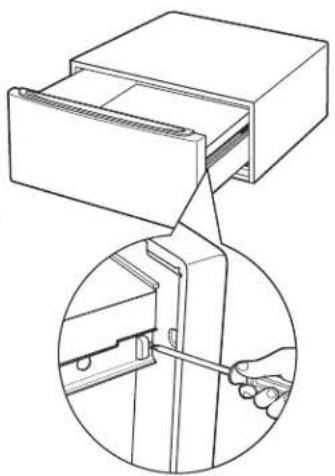

A Tirez le tiroir aussi loin que possible.

B Retirez les vis des glissières de tiroir. Glissez et sortez le tiroir de la base et mettez de côté.

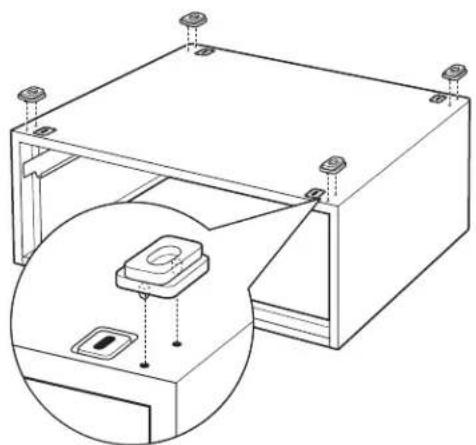

C Trouvez les 4 coussinets de support dans le paquet de pièces. Chaque coussinet a 2 protubérances qui s'ajustent dans les trous sur le dessus du piédestal. Pressez tous les coussinets de caoutchouc dans chaque ensemble de trous dans les coins sur le dessus du piédestal tel qu'indiqué.

REMARQUE : les coussinets de support doivent être installés seulement sur la sécheuse. N'INSTALLEZ PAS CES COUSSINETS SUR LE PIÉDESTAL DE LA LAVEUSE.

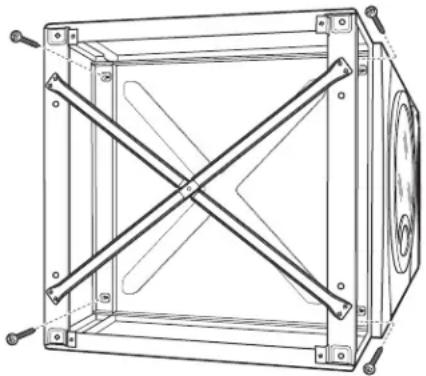

3 INSTALLEZ LE PIÉDESTAL À LA LAVEUSE OU LA SÉCHEUSE

A Placez le piédestal contre le bas de l'appareil. Vérifiez pour vous assurer que le devant du tiroir est à l'avant de l'appareil.
B Alignez les trous du piédestal avec les trous au bas de l'appareil. Utilisez un tournevis Phillips pour installer les 4 vis à travers le piédestal et dans l'appareil—ne resserrez pas trop.

C Glissez le piédestal vers l'appareil jusqu'à ce qu'il s'aligne d'avant à l'arrière. Utilisez une clé à douille de 8 mm pour bien resserrer les vis.

4 METTEZ LA LAVEUSE ET LA SÉCHEUSE À NIVEAU

A Trouvez les 4 pattes dans le paquet de pièces et installez.
B Relevez la laveuse ou la sécheuse. Rapprochez l'appareil de sa position finale.
C Assurez-vous que la laveuse ou que la sécheuse soit à niveau en plaçant un niveau à bulle d'air sur le dessus. Vérifiez d'un côté à l'autre et d'avant vers l'arrière.
D Utilisez une clé ouverte pour ajuster les pattes vers l'intérieur et vers l'extérieur. Resserrez le contre-écrou contre le bas du piédestal.

REMARQUE :

• Pour réduire la vibration, les contre-écrous doivent être serrés.
• Pour réduire les vibrations, assurez-vous que les quatre pattes de nivellement en caoutchouc sont fermement en contact avec le plancher. Poussez et tirez sur la droite arrière puis sur la gauche arrière de votre laveuse.

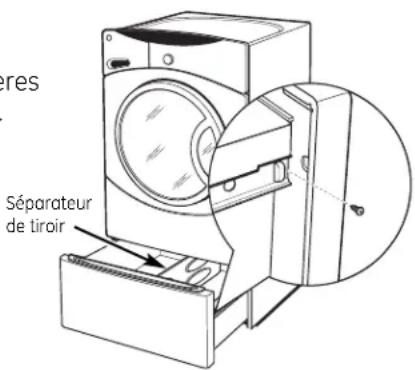

A Vérifiez pour vous assurer que les glissières sont fermées.
B Glissez le tiroir dans l'ouverture. Alignez les supports du tiroir avec les glissières de chaque côté.
C Réinstallez les vis originales dans chaque glissière de tiroir. Resserrez les deux vis.
D Ouvrez entièrement le tiroir. Glissez le séparateur de tiroir dans les fentes au centre du tiroir. Le tiroir devrait alors glisser en douceur lorsque vous le poussez pour le fermer.

6 RETIREZ LES VIS D'EXPÉDITION

Retirez les 4 vis d'expédition à l'arrière de l'appareil.

7 FINALISEZ L'INSTALLATION

Reportez-vous aux instructions d'installation de la laveuse ou de la sécheuse pour terminer l'installation.
