MODE D'EMPLOI W81 AKG

Lire cette notice avant d'utiliser le système!

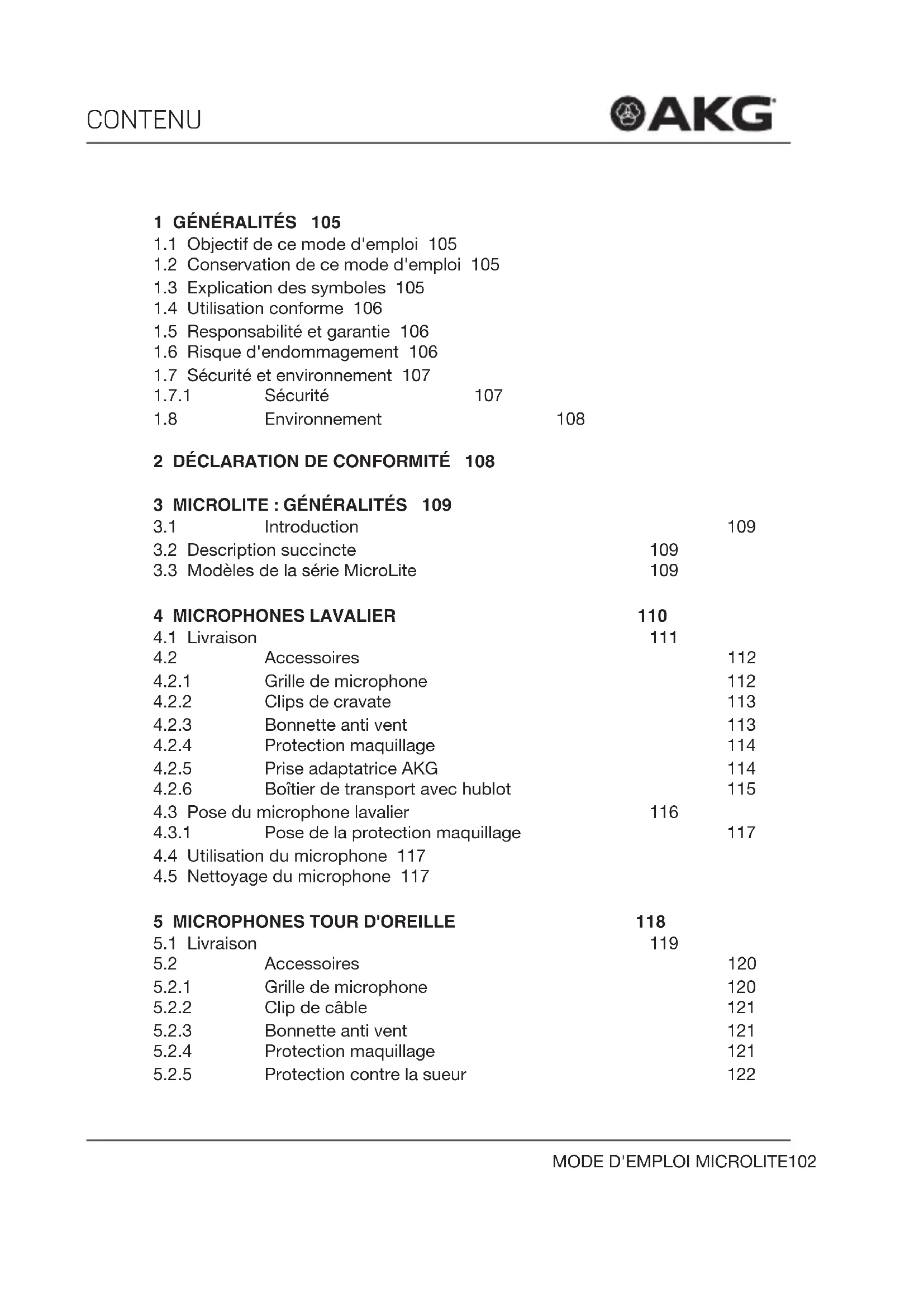

1.1 Objectif de ce mode d'emploi 105 1.2 Conservation de ce mode d'emploi 105 1.3 Explication des symboles 105 1.4 Utilisation conforme 106 1.5 Responsabilité et garantie 106 1.6 Risque d'endommagement 106 1.7 Sécurité et environnement 107 1.7.1 Sécurité 107 1.8 Environnement 108

3 Microlite: généralités 109

3.1 Introduction 109 3.2 Description succincte 109 3.3 Modèles de la série MicroLite 109

4 Microphones lavalier

4.1 Livraison 111 4.2 Accessoires 112 4.2.1 Grille de microphone 112 4.2.2 Clips de cravate 113 4.2.3 Bonnette anti-vent 113 4.2.4 Protection maquillage 114 4.2.5 Prise adaptatrice AKG 114 4.2.6 Boîtier de transport avec hublot 115 4.3 Pose du microphone lavalier 116 4.3.1 Pose de la protection maquillage 117 4.4 Utilisation du microphone 117 4.5 Nettoyage du microphone 117

5 Microphones TOUR d'oreille

5.1 Livraison 119 5.2 Accessoires 120 5.2.1 Grille de microphone 120 5.2.2 Clip de câble 121 5.2.3 Bonnette anti-vent 121 5.2.4 Protection maquillage 121 5.2.5 Protection contre la sueur 122

5.2.6 Prise adaptatrice AKG 122 5.2.7 Boîtier de transport avec hublot 123 5.3 Pose du microphone tour d'oreille 124 5.3.1 Pose de la protection maquillage 126 5.4 Utilisation du microphone 126 5.5 Nettoyage du microphone 126

6 Microphones serre-tete 127

6.1 Livraison 128 6.2 Accessoires 128 6.2.1 Grille de microphone 129 6.2.2 Clip de câble 129 6.2.3 Bonnette anti-vent 130 6.2.4 Protection maquillage 130 6.2.5 Protection contre la sueur 130 6.2.6 Prise adaptatrice AKG 131 6.2.7 Boîtier de transport avec hublot 131 6.3 Pose du microphone serre-tête 132 6.4 Utilisation du microphone 134 6.5 Nettoyage du microphone 134

7 Raccordement du microphone 135

7.1 Raccordement aux systèmes radio AKG 135 7.2 Raccordement à d'autres systèmes radio 135 7.3 Raccordement par câble à une console de mixage 136 7.4 Accessoires en option 136 7.4.1 Prise adaptatrice pour systèmes tiers 136 7.4.2 Adaptateur d'alimentation fantôme 137

8 Utilisation 138

8.1 Généralités 138 8.2 Conseils d'utilisation 138 8.2.1 Positionnement du microphone 138 8.2.2 Éviter les pannes dues aux perturbations 138 8.2.3 Inverser la phase 139 8.3 Utiliser un microphone lavalier 140 8.3.1 Transmission vocale 140 8.3.2 Microphone d'enregistrement ou de soutien 140 8.3.3 Théâtre, comédie musicale, opéra 141 8.3.4 Réception du son d'instruments de musique 141

8.4 Microphone tour d'oreille et microphone serre-tête 143 8.4.1 Transmission de la parole et du chant 143 8.4.2 Réception du son d'instruments de musique 143

9 Nettoyage 144

9.1 Microphone 144 9.2 Crochet d'oreille 145 9.3 Capuchon de protection 146 9.4 Bonnette anti-vent 147 9.5 Protection maquillage 147

10 Specifications techniques 148

10.1 XX81 MD 148 10.1.1 Réponse en fréquence 148 10.1.2 Diagramme polaire 148 10.1.3 Spécifications 149 10.2 XX82 MD 150 10.2.1 Réponse en fréquence 150 10.2.2 Diagramme polaire 150 10.2.3 Spécifications 151

11 GUIDE DES PANNES 152

1.1 Objectif de ce mode d'emploi

Objectif de ce mode d'emploi

Ce mode d'emploi est destiné à vous permettre :

• de manipuler cet appareil en toute sécurité
• d'utiliser ce système de façon conforme.

1.2 Conservation de ce mode d'emploi

Conservation de ce mode d'emploi

Conservez ce mode d'emploi précautionneusement ou enregistrez-le électroniquement sur un support facile d'accès.

Remettez ce mode d'emploi au propriétaire suivant.

Ce mode d'emploi est un composant essentiel de l'appareil.

1.3 Explication des symboles

Symboles utilisés

Signale des indications et conseils utiles pour une utilisation efficace de l'appareil

Signale des informations et des téléchargements Internet complémentaires.

Signale des informations relatives à l'élimination correcte des composants décrits.

Signale des informations relatives à l'élimination correcte des emballages.

Utilisation conforme

1.4 Utilisation conforme

Les microphones de la série MicroLite ne sont conçus que pour la transmission sonore et vocale.

Responsabilité 1.5 responsabilité et garantie et garantie

AKG Acoustics GmbH ne saurait être tenue responsable des dommages causés par :

• une utilisation de l'appareil pour un objectif autre que celui décrit dans la section Utilisation conforme
• une manipulation inappropriée de l'appareil des modifications effectuées sur l'appareil
• une documentation non mise à jour.

1.6 Risque d'endommagement

Vérifiez si l'appareil auquel vous voulez brancher le microphone satisfait les exigences des règlementations de sécurité en vigueur et possède une prise de terre de sécurité.

1.7.1 Sécurité

Sécurité

• Protégez votre appareil
• de l'ensoleillement direct
• de la poussière et de l'humidité
• de la pluie

des vibrations et des chocs.

• N'éclaboussez pas l'appareil.
• L'appareil ne doit être utilisé qu'en lieu sec.
• èce pouvant être entretenue, réparée ou remplaçée par un non-professionnel.
• Ne placez pas le système pres d'une source de chaleur, radiateur, conduite de chauffage, amplificateur, etc.
• N'exposez pas l'appareil à de fortes contraintes et ne tirez pas sur le câble.
• N'utilisez l'appareil que pour les applications décrites dans le mode d'emploi. AKG ne saurait être tenu responsable des dommages induits par une utilisation non conforme ou une manipulation inappropriée.

• En fin de durée de vie du produit, démontez et séparez le boîtier, le système électronique et les câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.

• L'emballage peut être recyclé. Éliminez toujours l'emballage en l'envoyant à un système de collecte adapté.

2 Déclaration de conformité

Ce produit satisfait les normes listées dans la déclaration de conformité. Vous pouvez la demander par e-mail en écrivant à [e-mail] ou la télécharger du site www.akg.com.

3.1 Introduction

Merci d'avoir choisi un produit AKG. Lisez attentivement et intégralement le mode d'emploi avant d'utiliser l'appareil. Conservez-le en lieu sûr pour pouvoir vous y reporter à tout moment. Nous vous souhaitons beaucoup de plaisir.

3.2 Description succincte

Description succincte

Les microphones de la série MicroLite sont des microphones électrostatiques à directivité cardioïde et omnidirectionnelle. Les microphones ont été spécialement conçus pour les :

• comédies musicales théâtres shows télévisés - lesures

Leur forme compacte garantit un bon comportement. Ils offrent de plus une excellente qualité de son pendant leur longue durée de vie.

Les microphones de la série MicroLite d'AKG, compatibles avec les systèmes sans fil courants, peuvent aussi être branchés sur un câble XLR.

3.3 Modèles de la série microLite

Versions

Tous cardioïdes et omnidirectionnels, les microphones de la série MicroLite sont disponibles dans les modèles suivants :

• microphones lavalier (voir page 110 ff.)
• microphones tour d'oreille (voir page 118 ff.)
• microphone serre-tête (voir page 127 ff.)

4 Microphones lavalier

LC81 MD

Les microphones lavalier LC81 MD sont des microphones à directivité cardioïde disponibles en noir, blanc, beige ou chocolat.

LC82 MD

Les microphones lavalier LC82 MD sont des microphones à directivité polaire omnidirectionnelle disponibles en noir, blanc, beige ou chocolat.

Les microphones lavalier noirs et blancs, prévus pour être portés sur des vêtements, disposent d'un câble de 1 m.

Les microphones lavalier beiges et chocolats, prévus pour être portés fondus dans le maquillage dans la zone du visage, disposent d'un cable de 1,30 m.

Les clips adaptés sont livrés avec les appareils.

Fig. 1: LC81 MD (à gauche) et LC82 MD (à droite)

1 Capsule microphonique 2 Logement pour la fibule du clip (H1 et H2) 3 Câble du microphone

4.1 Livraison

Contrôlez l'exhaustivité de la livraison.

Tous les accessoires nécessaires à l'utilisation de l'appareil avec les systèmes radio AKG sont livrés avec ce dernier. Vous trouvez des adaptateurs pour les autres systèmes radio page 136.

Les microphones de la série MicroLite sont des microphones électrostatiques et doivent donc être alimentés en tension. Le bloc d'alimentation adapté avec alimentation fantôme est disponible comme accessoire en option.

Voyez pour cela la page 136 ff.

Les accessoires optionnels peuvent être acquis au besoin ultérieurement.

• 1 LC81 MD (microphone lavalier à directivité cardioïde en noir, blanc, beige ou chocolat)
• 1 LC82 MD (microphone lavalier à directivité polaire omnidirectionnelle en noir, blanc, beige ou chocolat)

Livraison Microphone lavalier

Microphone

4.2 Accessoires

		LC81 MD LC82 MD noir/blanc	LC81 MD LC82 MD beige/chocolat
Accessoires LC81 MD LC82 MD	Microphone avec cable 1 1
	MDA1 Adaptateur Microdot AKG 1 1
	WM81/WM82 Grille de microphone 2 2
	W81/W82 Bonnette anti vent en mousse	3	3
	MUP81/MUP82 Protection maquillage	3	3
	H1 Clip magnétique 1
	H2 Clip croco 1
	H3 Clip de cable 1 1
	Boîtier de transport avec hublot 1 1

4.2.1 Grille de microphone

Fig.2: WM81 Grille de microphone pour LC81 MD

Fig.3: WM82 Grille de microphone pour LC82 MD

La grille de microphone livrée (WM81, WM82) est composée de couches de différents matériaux.

Elle protège le microphone de la poussière et du maquillage. De plus, elle isole la membrane du microphone des plosives et des bruits dus au vent.

4.2.2 Clips de cravate

Clips de cravate

La série MicroLite propose trois sortes de clips de cravate pour fixer le microphone aux vêtements.

Fig.4: H1 Clip magnétique

Fig.5: H2 Clip croco

Le microphone est monté sur boîtier avec la fibule du clip : Ceci protège le cable du microphone.

Le clip de câble sert à fixer le câble sur les vêtements. Il permet de diminuer les tensions auxquelles le câble est exposé.

4.2.3 Bonnette anti-vent

Fig.7: W81 Bonnette anti vent pour LC81 MD

Fig.8: W82 Bonnette anti vent pour LC82 MD

La bonnette anti-vent (W81, W82), enfilée sur la grille du microphone pour le protéger du vent lors des enregistrements en extérieur, permet de garder une image sonore claire.

Bonnette anti-vent

Protection maquillage

4.2.4 Protection maquillage

La protection maquillage (MUP81, MUP82) est posée sur le microphone pour le protéger des produits utilisés pendant le maquillage.

Prise adaptatrice AKG rice AKG

Fig. 11: Prise adaptatrice MDA1 AKG

La prise adaptatrice MDA1 AKG livrée relie les microphones de la série MicroLite aux émetteurs de poche AKG à entrée 3-pôles Mini-XLR.

4.2.6 Boîtier de transport avec hublot

Boitier

Fig. 12: Boîtier de transport avec hublot

Ce boîtier de transport sert à ranger le microphone lavalier. Le hublot permet de connaître la couleur et le type du microphone sans avoir à ouvrir le boîtier.

Pose du microphone lavalier

4.3 Pose du microphone lavalier

Le clip de cable H3 (livré avec les LCXX MD beige/chocolat) sert de réducteur de tension au câble :

Faites glisser le câble dans le clip de câble et fixez ce dernier sur les vêtements.

Branchez le microphone. Voyez page 135 ff.

4.3.1 Pose de la protection maquillage

Fig. 13: Pose de la protection maquillage

Fig. 14: Microphone lavelier avec protection maquillage pendant la séance de maquillage

Si le microphone est monté pendant le maquillage, placez la protection maquillage directement sur la capsule microphonique.

Remettez le capuchon de protection après avoir retiré la protection maquillage. Au besoin, placez la bonnette anti-vent sur le capuchon de protection.

4.4 Utilisation du microphone

Les pages 138 ff détaillent l'utilisation du microphone.

4.5 Nettoyage du microphone

Les pages 144 ff détaillent le nettoyage de chaque composant du microphone.

5 Microphones tour d'oreille

EC81 MD

Les microphones tour d'oreille EC81 MD sont des microphones à directivité cardioïdes disponibles en beige et chocolat.

EC82 MD

Les microphones tour d'oreille EC82 MD sont des microphones à directivité polaire omnidirectionnelle disponibles en beige et chocolat.

Fig. 15: EC81 MD (à gauche) et EC82 MD (à droite)

Crochet d'oreille Bague anti-sueur Capsule microphonique

5.1 Livraison

Contrôlez l'exhaustivité de la livraison.

Tous les accessoires nécessaires à l'utilisation de l'appareil avec les systèmes radio AKG sont livrés avec ce dernier. Vous trouvez des adaptateurs pour les autres systèmes radio page 136.

Les microphones de la série MicroLite sont des microphones électrostatiques et doivent donc être alimentés en tension. Le bloc d'alimentation avec alimentation fantôme est disponible comme accessoire en option. Voyez pour cela la page 136 ff.

Les accessoires optionnels peuvent être acquis au besoin ultérieurement.

• 1 EC81 MD (microphone tour d'oreille à directivité cardioïde en beige ou chocolat)
• 1 EC82 MD (microphone tour d'oreille à directivité polaire omnidirectionnelle en beige ou chocolat)

Livraison Microphone tour d'oreille

Microphone

5.2 Accessoires

		EC81 MD beige/chocolat	EC82 MD beige/chocolat
Accessoires EC81 MD	Microphone avec cable 1 1
EC82 MD	MDA1 Adaptateur Microdot AKG 1 1
	WM81/WM82 Grille de microphone 2 2
	W81/W82 Bonnette anti vent en mousse	3	3
	MUP81/MUP82 Protection maquillage	3	3
	H3 Clip de cable 1 1

Boîtier de transport avec hublot 1 1

5.2.1 Grille de microphone

Fig.16: WM81 Grille de microphone pour EC81 MD

Fig.17: WM82 Grille de microphone pour EC82 MD

La grille de microphone livrée (WM81, WM82) est composée de couches de différents matériaux.

Elle protège le microphone de la poussière et du maquillage. De plus, elle isole la membrane du microphone des plosives et des bruits dus au vent.

5.2.2 Clip de câble

Clip de cable

Le clip de cable sert à fixer le cable sur les vêtements et réduire les tensions qui lui sont appliquées.

Fig. 18: H3 Clip de câble

Le microphone est monté sur boîtier avec la fibule du clip : Ceci protège le câble du microphone.

5.2.3 Bonnette anti-vent

Fig.19: W81 Bonnette anti vent pour EC81 MD

Fig.20: W82 Bonnette anti vent pour EC82 MD

La bonnette anti-vent (W81, W82), enfilée sur la grille du microphone pour le protéger du vent lors des enregistrements en extérieur, permet de garder une image sonore claire.

Bonnette anti-vent

5.2.4 Protection maquillage

La protection maquillage (MUP81, MUP82) est posée sur le microphone pour le protéger des produits utilisés pendant le maquillage.

Protection maquillage

Protection maquillage

5.2.5 Protection contre la sueur

Les microphones tour d'oreille sont dotés d'une bague anti-sueur brevetée montée sur son armature.

La bague anti-sueur rend plus difficile la pénétration de la sueur et du maquillage dans la zone de la capsule.

De cette façon, le microphone ne se bouche pas, il conserve sa sensibilité et son reste clair.

Prise adaptatrice AKG

Fig. 24: Prise adaptatrice MDA1 AKG

La prise adaptatrice MDA1 AKG livrée relie les microphones de la série MicroLite aux émetteurs de poche AKG à entrée 3-pôles Mini-XLR.

5.2.7 Boîtier de transport avec hublot

Boitier

Fig. 25: Boîtier de transport avec hublot

Ce boîtier de transport sert à ranger le microphone cavalier. Le hublot permet de connaître la couleur et le type du microphone sans avoir à ouvrir le boîtier.

Pose du microphone tour d'oreille

5.3 Pose du microphone tour d'oreille

Placez le crochet d'oreille sur votre oreille de manière à ce que son renforcement soit serré derrière le lobe.

Si le microphone rouge, retirez-le et pliez avec précaution l'armature vers l'intérieur.

Placez le microphone pour que la capsule microphonique soit à environ 1 cm du coin de la bouche (1).

Assurez-vous que la protection contre la sueur est en contact avec la peau et non l'armature (2).

Assurez-vous que le renforcement du crochet d'oreille est serré derrière le lobe (3).

Fixez au besoin l'armature avec une bande adhéasive sur la joue.

Servez-vous du clip de cable H3 livre pour réduire les tensions appliquées au cable.

Faites glisser le câble dans le clip de câble et fixez ce dernier sur les vêtements.

11. Branchez le microphone. Voyez page 135 ff.

Pose de la protection maquillage

5.3.1 Pose de la protection maquillage

Fig. 26: Pose de la protection maquillage

Fig. 27: Microphone avec protection maquillage pendant la séance de maquillage

Si le microphone est monté pendant le maquillage, placez la protection maquillage directement sur la capsule microphonique.

Remettez le capuchon de protection après avoir retiré la protection maquillage. Au besoin, placez la bonnette anti-vent sur le capuchon de protection.

5.4 Utilisation du microphone

Les pages 138 ff détaillent l'utilisation du microphone.

5.5 Nettoyage du microphone

Les pages 144 ff détaillent le nettoyage de chaque composant du microphone.

6 Microphones serre-tête

Les microphones serre-tête HC81 MD sont des microphones à directivité cardioïdes disponibles en beige et chocolat.

Les microphones serre-tête HC82 MD sont des microphones à directivité polaire omnidirectionnelle disponibles en beige et chocolat.

HC81 MD

HC82 MD

Fig. 28: HC81 MD (à gauche) et HC82 MD (à droite)

1 Réducteur de tension pour le câble du microphone

4 Bague anti-sueur

2 Arceau 5 Capsule microphonique

3 Crochet d'oreille

Livraison microphone serre-tête

Contrôlez l'exhaustivité de la livraison.

Tous les accessoires nécessaires à l'utilisation de l'appareil avec les systèmes radio AKG sont livrés avec ce dernier. Vous trouvez des adaptateurs pour les autres systèmes radio page 136.

Les microphones de la série MicroLite sont des microphones électrostatiques et doivent donc être alimentés en tension. Le bloc d'alimentation adapté avec alimentation fantôme est disponible comme accessoire en option.

Voyez pour cela la page 136 ff.

Les accessoires optionnels peuvent être acquis au besoin ultérieurement.

Microphone

• 1 HC81 MD (microphone serre-tête à directivité cardioïde en beige ou chocolat)
• 1 HC82 MD (microphone serre-tête à directivité polaire omnidirectionnelle en beige ou chocolat)

6.2 Accessoires

		HC81 MD beige/chocolat	HC82 MD beige/chocolat
Accessoires HC81 MD	Microphone avec cable 1 1
HC82 MD	MDA1 Adaptateur Microdot AKG 1 1
	WM81/WM82 Grille de microphone 2 2
	W81/W82 Bonnette anti vent en mousse	3	3
	MUP81/MUP82 Protection maquillage	3	3

H3 Clip de câble 1 1

Boîtier de transport avec hublot 1 1

6.2.1 Grille de microphone

Fig. 29 : WM81 Grille de microphone pour EC81 MD Fig. 30 : WM82 Grille de microphone pour EC82 MD

La grille de microphone livrée (WM81, WM82) est composée de couches de différents matériaux.

Elle protège le microphone de la poussière et du maquillage. De plus, elle isole la membrane du microphone des plosives et des bruits dus au vent.

Grille de microphone

6.2.2 Clip de câble

Clip de cable

Le clip de cable sert à fixer le cable sur les vêtements et réduire les tensions qui lui sont appliquées.

Fig. 31: H3 Clip de câble

Le microphone est monté sur boîtier avec la fibule du clip : Ceci protège le câble du microphone.

Bonnette anti vent 6.2.3 bonnette anti vent

Fig. 32: W81 Bonnette anti vent pour EC81 MD

Fig. 33: W82 Bonnette anti vent pour EC82 MD

La bonnette anti-vent (W81, W82), enfilée sur la grille du microphone pour le protéger du vent lors des enregistrements en extérieur, permet de garder une image sonore claire.

La protection maquillage (MUP81, MUP82) est posée sur le microphone pour le protéger des produits utilisés pendant le maquillage.

6.2.5 Protection contre la sueur

Fig. 36: Bague anti-sueur

Les microphones serre-tête sont dotés d'une bague anti-sueur brevetée montée sur son armature.

La bague anti-sueur rend plus difficile la pénétration de la sueur et du maquillage dans la zone de la capsule.

De cette façon, le microphone ne se bouche pas, il conserve sa sensibilité et son reste clair.

6.2.6 Prise adaptatrice AKG

Prise adaptatrice AKG

Fig. 37: Prise adaptatrice MDA1 AKG

La prise adaptatrice MDA1 AKG livrée relie les microphones de la série MicroLite aux émetteurs de poche AKG à entrée 3-pôles Mini-XLR.

6.2.7 Boîtier de transport avec hublot

Boitier

Fig. 38: Boîtier de transport avec hublot

Ce boîtier de transport sert à ranger le microphone lavalier. Le hublot permet de connaître la couleur et le type du microphone sans avoir à ouvrir le boîtier.

Pose du microphone serre-tête

6.3 Pose du microphone serre-tête

7 Remettez le microphone et ajustez l'arceau en appuyant ce dernier contre la nuque, jusqu'à ce qu'il soit bien placé.

Placez le microphone pour que la capsule microphonique soit à environ 1 cm du coin de la bouche (1).

Assurez-vous que la protection contre la sueur est en contact avec la peau et non l'armature (2).

Assurez-vous que le renforcement du crochet d'oreille est serré derrière le lobe (3).

Fixez au besoin l'armature avec une bande adhésive sur la joue.

Nous vous conseillons de contrôler la position du microphone serre-tête devant un miroir. Ou demandez à quelqu'un de vous aider.

Servez-vous du clip de cable H3 livre pour réduire les tensions appliquées au câble.

Faites glisser le câble dans le clip de câble et fixez ce dernier sur les vêtements.

Branchez le microphone. Voyez page 135 ff.

6.4 Utilisation du microphone

Les pages 138 ff détaillent l'utilisation du microphone.

6.5 Nettoyage du microphone

Les pages 144 ff détaillent le nettoyage de chaque composant du microphone.

7 Raccordement du microphone

Raccordement

7.1 Raccordement aux systèmes radio AKG

Pour raccorder le microphone à un système radio AKG, vissez la prise adaptatrice MDA1 AKG livrée sur le connecteur Microdot.

Systèmes radio AKG

7.2 Raccordement à d'autres systèmes radio

AKG ne peut garantir la compatibilité du produit avec les systèmes radio tiers et décline toute responsabilité à ce sujet.

Vous trouverez des informations complémentaires dans les modes d'emploi des systèmes radio édités par leur fabricant.

Systèmes radio tiers

Pour raccorder le microphone à un système radio AKG, remplacez la prise adaptatrice AKG par un connecteur approprié.

Vissez l'adaptateur. Voyez page 136 ff.

7.3 Raccordement par câble à une console de mixage

Pour raccorder le microphone à une console de mixage, remplacez la prise adaptatrice AKG par un adaptateur d'alimentation fantôme (MDPA) approprié.

Branchez l'adaptateur d'alimentation fantôme (MDPA) (Voyez page 136 ff).

Les microphones de la série MicroLite sont des microphones électrostatiques et doivent donc être alimentés en tension.

Branchez le microphone à une entrée de micro symétrique type XLR avec alimentation fantôme.

Branchez le câble d'entrée du microphone à la console de mixage

7.4.1 Prise adaptatrice pour systèmes tiers

Les microphones MicroLite sont tous livrés avec un câble doté d'une prise Microdot : Les microphones sont ainsi compatibles avec de nombreux systèmes sans fil (AKG®, Audio-Technica®, Beyerdynamic, Lectrosonics®, Sennheiser® et Shure®).

Vous trouvez des adaptateurs et d'autres accessoires en option sur le site www.akg.com.

Fig. 39: Adaptateur Microdot

MDA2 SEN1 MDA3 SEN2 MDA4 SHU MDA5 AT MDA6 BD MDA7 LEC

AKG ne peut garantir la compatibilité du produit avec les systèmes radio tiers et décline toute responsabilité à ce sujet.

7.4.2 Adaptateur d'alimentation fantôme

Fig. 40: Adaptateur d'alimentation fantôme (MDPA)

Pour assurer la flexibilité d'utilisation du microphone MicroLite, vous pouvez le brancher sur un câble relié à un adaptateur d'alimentation fantôme.

Composants de l'adaptateur fantôme :

• Entrée Microdot Sortie XLB
• Filtre Low-Cut (activable)
• Rotation de phase (commutable par jumper sur la platine, voir page 139)

8.1 Généralités

Pourvoir inclure un microphone au maquillage ou à l'accrocher à des vêtements et à la tête permet de garder constante la distance qui le sépare de la bouche de son utilisateur.

Ceci évite les écarts de niveau sonore et

libère les mouvements et les mains.

8.2.1 Positionnement du microphone

Faites attention aux points suivants lors du positionnement d'un microphone à directivité cardioïde :

• Plus le microphone est près de la source sonore, moins il percevra les fréquences basses.
• Les microphones à directivité cardioïdes sont très sensibles au vent et aux bruits du corps.

8.2.2 Éviter les pannes dues aux perturbations

• Pour éviter les pannes et perturbations électriques, séparez les câbles, en particulier ceux des entrées de microphone des câbles à courant fort et d'alimentation réseau.
• Si vous effectuez le câblage en gains ou en canaux à câbles, placez les câbles de transmission dans un canal séparé.

8.2.3 Inverser la phase

Fig. 41: Adaptateur d'alimentation fantôme

La phase du signal sonore peut être inversée avec l'adaptateur d'alimentation fantôme.

1) Dévissez la vis cruciforme du boîtier de l'adaptateur d'alimentation fantôme. 2) Retirez le boîtier. 3) Soulevez le jumper et remettez-le sur une seule broche. 4) Replacez le boîtier. 5) Resserrez la vis.

8.3 Utiliser un microphone lavalier

Transmission 8.3.1 Transmission vocale vocale

Fig. 42 : Transmission vocale

Vous obtiendrez la meilleure transmission vocale en fixant le microphone avec le clip-croco sur les vêtements. Placez le microphone le plus près de la bouche de l'orateur.

Le risque de contre-réaction acoustique et la part du bruit de salle dans le signal d'enregistrement diminuent avec la distance entre le microphone et la source sonore.

Microphone d'enregistrement ou de soutien

8.3.2 Microphone d'enregistrement ou de soutien

Fig. 43: Microphone fixé à un élément de décoration

Fixez le microphone avec le clip croco ou le clip magnétique sur un élément de décoration approprié (coulisse, écor, rideau, etc...).

8.3.3 Théâtre, comédie musicale, opéra

Théâtre, comédie musicale, opéra

Fig. 44: Transmission de la parole et du chant

Placez le microphone le plus près de la bouche dans le maquillage.

8.3.4 Réception du son des instruments de musique

Le microphone peut être fixé à de nombreux instruments (cordes, guitare, vents, etc.).

Comme le microphone est tout près de la source sonore, il vous suffit d'augmenter légèrement le gain au niveau du régulateur de la console de mixage.

Le risque de contre-réaction est ainsi très faible dans un système de diffusion.

Pour déterminer la position optimale du microphone sur l'instrument, fixez-le à différents endroits et comparez le son.

Pour les instruments à vent, vous pouvez utiliser la bonnette anti-vent pour diminuer les bruits de souffle et de respiration.

Réception du son d'instruments de musique

Violons

Fig. 45: Microphone de réception du son du violon

Si vous ne pouvez fixer le microphone sur le violon, accrochez-le sur la joue de l'artiste.

Vous pouvez aussi utiliser un crochet d'oreille ou un microphone serre-tête.

Cette méthode a plusieurs avantages :

Le son du violon n'est pas altéré. - L'instrument ne risque pas d'être abîmé par du ruban adhésif. - L'instrument n'a pas besoin de câblage.

8.4.1 Transmission de la parole et du chant

Transmission vocale

Fixez le microphone comme indiqué dans les sections 5 et 6.3.

Faites attention à ce que le microphone soit à environ 1 cm du coin de la bouche.

8.4.2 Réception du son des instruments de musique

Réception du son d'instruments de musique

Fixez le microphone comme indiqué dans les sections 5 et 6.3.

Faites attention à ce que le microphone soit à environ 1 cm du coin de la bouche.

Pour les instruments à vent, vous pouvez utiliser la bonnette anti-vent pour diminuer les bruits de souffle et de respiration.

9 Nettoyage

Nettoyez les composants suivants avant de ranger le microphone dans son boîtier de transport :

• Microphone
• Crochet d'oreille
• Capuchon de protection
• Bonnette anti-vent Protection maquillage

Rangez le microphone dans son boîtier.

9.1 Microphone

Nettoyez le boîtier du microphone avec un chiffon légèrement humide.

N'utilisez pas de déshonnissant.

9.2 Crochet d'oreille

Crochet d'oreille

1 Retirez le crochet d'oreille de l'armature.

Faites pivoter les crochets d'oreille du microphone serre-tête verticalement vers l'intérieur

Retirez les crochets d'oreille au niveau du renforcement inférieur de l'armature.

4 Nettoyez les crochets d'oreille à l'eau savonneuse à 60-70°C.

Laissez-les sécher.

Remettez les crochets d'oreille sur l'armature.

Capuchon de protection

9.3 Capuchon de protection

Retirez le capuchon de protection du microphone.

2 Nettoyez-le à l'eau savonneuse tiède.

Laissez-le sécher avant de le réutiliser.

9.4 Bonnette anti vent

Bonnette anti-vent

Retirez la bonnette anti vent du microphone.

Nettoyez-la à l'eau savonneuse tiède.

Laissez-la sécher avant de la réutiliser.

9.5 Protection maquillage

Protection maquillage

Retirez la protection maquillage du microphone.

Nettoyez-la à l'eau savonneuse tiède.

Laissez-la sécher avant de la réutiliser.

Réponse en fréquence XX81 MD

10.1.1 Réponse en fréquence

Fig. 46: Réponse en fréquence XX81 MD

Diagramme polaire XX81 MD

10.1.2 Diagramme polaire

Fig. 47 : Diagramme polaire XX81 MD

10.1.3 Spécifications

Specifications

XX81 MD

Capsule avec microphone électrostatique

Directivité polaire cardioïde

Bande passante 20 à 20 000 Hz (2 - 3 cm)

Sensibilité 13 mV/Pa

Écart de nuisance acoustique 57 dB(A)

Pression sonore maximale 145 dB

Distorsion harmonique totale < 1% DHT à 1000 Hz/120 dB

Impédance électrique à 5000 Ohm 1000 Hz :

Niveau de bruit équivalent 35,5 mV

Tension requise (tension 5 V à 4,5 kOhm, alimentation en d'alimentation AKG typique) tension bifilaire

Dimensions Microphone (capsule): 4,4 ~mm Longueur: 8,5 mm Cable: 1,4 ~mm

Poids (avec câble) LC :

EC: HC: 7,6g 11,7g

Raccordement 1 Microdot

Raccordement 2 tous les marques courantes

XX82 MD

10.2 XX82 MD

Réponse en fréquence XX82 MD

10.2.1 Réponse en fréquence

Fig. 48: Réponse en fréquence XX82 MD

Diagramme polaire XX82 MD

10.2.2 Diagramme polaire

Fig. 49 : Diagramme polaire XX82 MD

10.2.3 Spécifications

Specifications

XX82 MD

Capsule avec microphone électrostatique

Directivité polaire Omnidirectionnel

Bande passante 20 à 20 000 Hz (2 - 3 cm)

Sensibilité 15 mV/Pa

Écart de nuisance acoustique 63 dB(A)

Pression sonore maximale 145 dB

Distorsion harmonique totale < 1% DHT à 1000 Hz/120 dB

Impédance électrique à 5000 Ohm 1000 Hz :

Niveau de bruit équivalent 31,2 mV

Tension requise (tension 5 V à 4,5 kOhm, alimentation en d'alimentation AKG typique) tension bifilaire

Poids (avec câble) LC:

5,3g

EC:

7,6g

11,7g

Raccordement 1 Microdot

Raccordement 2 tous les marques courantes

Erreur d'origine possible dépannage

Pas de son La console de mixage et/ou l'amplificateur ne sontpas sous tension	Mettre la console de mixageet/ou l'amplificateur sous tension
Le fader du canal ou le réglage de niveau masterde la console de mixageou le contrôle de volumede l'ampli est sur zéro	Régler le fader du canal ou le réglage de niveau master de la console de mixage ou le contrôle de volume de l'ampli sur la valeur voulue
Le microphone estdéconnecté de laconsole de mixage ou de l'amplificateur	Connector le microphone àla console de mixage ou àl'amplificateur
La fiche du cable est malconnectée	Reconnector la fiche du cable
Le cable est défectieux Contrôler le cable et lem replacer si nécessaire
Il n'y a pas de tensiond'alimentation	Mettre l'alimentation fantôme sous tensionContrôler le cable et lem replacer si nécessaire

Erreur d'origine possible dépannage

Distorsions Le réglage de gain de la console de mixage est trop haut		Baisser le réglage de gain
	L'entrée de la console de mixage est trop sensible	Insérer un pré-attenuateur de sensibilité entre le cable du micro et l'entrée
Certaines fréquences disparaisent	La phase est inversedée La phase peut être inversée à 180°Voyez page 139 ff.

Lisez aussi le mode d'emploi de l'émetteur et du récepteur.

3.3 Variantes de la série microlite

Variantes
