MODE D'EMPLOI HOOK Reveal 7x LOWRANCE

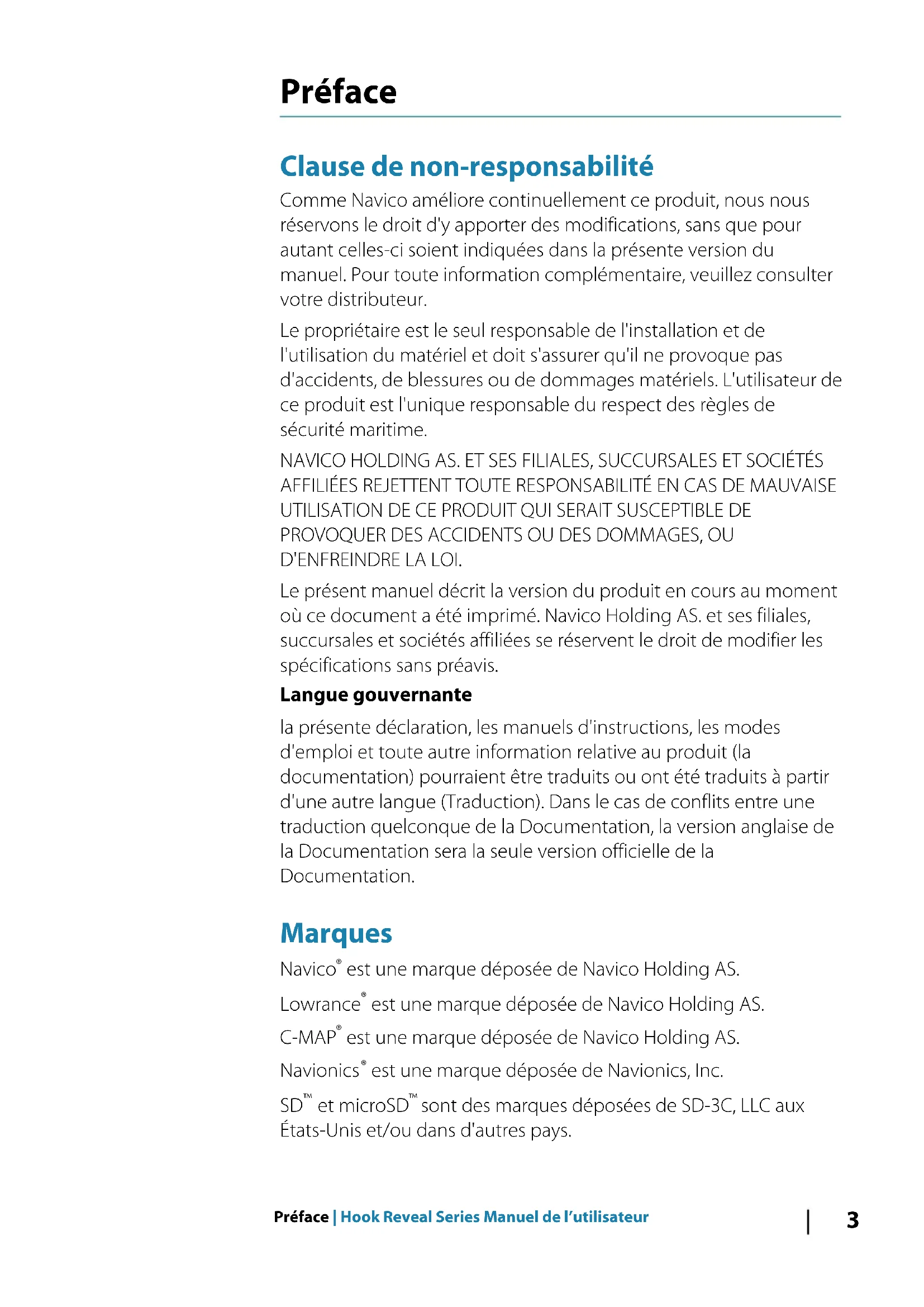

www.lowrance.com FRANÇAIS Hook Reveal Series Manuel de l’utilisateurPréface Clause de non-responsabilité Comme Navico améliore continuellement ce produit, nous nous réservons le droit d'y apporter des modifications, sans que pour autant celles-ci soient indiquées dans la présente version du manuel. Pour toute information complémentaire, veuillez consulter votre distributeur. Le propriétaire est le seul responsable de l'installation et de l'utilisation du matériel et doit s'assurer qu'il ne provoque pas d'accidents, de blessures ou de dommages matériels. L'utilisateur de ce produit est l'unique responsable du respect des règles de sécurité maritime. NAVICO HOLDING AS. ET SES FILIALES, SUCCURSALES ET SOCIÉTÉS AFFILIÉES REJETTENT TOUTE RESPONSABILITÉ EN CAS DE MAUVAISE UTILISATION DE CE PRODUIT QUI SERAIT SUSCEPTIBLE DE PROVOQUER DES ACCIDENTS OU DES DOMMAGES, OU D'ENFREINDRE LA LOI. Le présent manuel décrit la version du produit en cours au moment où ce document a été imprimé. Navico Holding AS. et ses filiales, succursales et sociétés affiliées se réservent le droit de modifier les spécifications sans préavis. Langue gouvernante la présente déclaration, les manuels d'instructions, les modes d'emploi et toute autre information relative au produit (la documentation) pourraient être traduits ou ont été traduits à partir d'une autre langue (Traduction). Dans le cas de conflits entre une traduction quelconque de la Documentation, la version anglaise de la Documentation sera la seule version officielle de la Documentation. Marques Navico

est une marque déposée de Navico Holding AS. Lowrance

est une marque déposée de Navico Holding AS. C-MAP

est une marque déposée de Navico Holding AS. Navionics

est une marque déposée de Navionics, Inc.

sont des marques déposées de SD-3C, LLC aux États-Unis et/ou dans d'autres pays. Préface | Hook Reveal Series Manuel de l’utilisateur 3Références des produits Navico Ce manuel fait référence aux produits Navico suivants :

• StructureMap™ (StructureMap) Copyright Copyright © 2019 Navico Holding AS. Garantie Le contrat de garantie est un document fourni indépendamment de cette notice. Pour toute demande relative à la garantie, veuillez consulter le site Web concernant votre appareil ou système : www.lowrance.com Déclaration de conformité Déclarations Les déclarations de conformité correspondantes sont disponibles à l'adresse suivante : www.lowrance.com Europe Nous, Navico, déclarons par la présente, sous notre responsabilité exclusive, que le produit est conforme :

• à la norme CE au titre de la directive RED 2014/53/EU ; États-Unis d'Amérique du Nord

Avertissement: Les changements apportés par

l'utilisateur, non expressément approuvés par la partie responsable de la conformité, sont susceptibles d'annuler l'autorisation d'utilisation de l'appareil.

Préface | Hook Reveal Series Manuel de l’utilisateurAustralie et Nouvelle Zélande Nous, Navico, déclarons par la présente, sous notre responsabilité exclusive, que le produit est conforme :

• aux critères requis pour les appareils de niveau 2 de la norme 2017 sur les communications radio (compatibilité électromagnétique) ; À propos de ce manuel Ce manuel est le guide servant de référence pour l'utilisation d'un appareil de la série Hook Reveal. En raison des différences de taille, les captures d'écran des menus et des boîtes de dialogue peuvent ne pas correspondre à ceux de votre appareil. Ces appareils permettent d'afficher uniquement les vues et les fréquences du sondeur indiquées dans les spécifications du guide d'installation de la sonde fourni avec l'appareil. Les sondes ajoutées au moyen de l'un des câbles adaptateur de sonde optionnels ne permettent toujours pas d'afficher d'autres vues et fréquences que celles disponibles pour l'écran. Les sondes Airmar ne sont pas compatibles avec le câble adaptateur. Dans le présent manuel, les sections de texte importantes qui exigent une attention particulière de la part du lecteur sont signalées comme suit :

Remarque : utilisé pour attirer l'attention du lecteur sur un commentaire ou une information importante.

Avertissement: utilisé pour avertir le personnel qu'il

est nécessaire de procéder avec prudence pour éviter tout risque de blessure aux personnes et/ou de dommage aux équipements. Version du manuel Ce manuel est écrit pour la première version du logiciel livrée avec Hook Reveal Series. Le manuel est continuellement mis à jour afin de l'adapter aux nouvelles versions du logiciel. Vous pouvez télécharger la dernière version disponible du manuel sur www.lowrance.com. Préface | Hook Reveal Series Manuel de l’utilisateur 5Version du logiciel La version du logiciel actuellement installée sur cet appareil est indiquée dans la boîte de dialogue A propos. La boîte de dialogue À propos est accessible via les paramètres système. Pour plus d'informations sur la mise à niveau de votre logiciel, reportez-vous à la section "Mises à jour logicielles" à la page 89.

Préface | Hook Reveal Series Manuel de l’utilisateurSommaire 11 Introduction

Commandes à l'avant du système 12 Page Accueil (Home) 13 Pages d'application 15 Enregistrement de l'appareil 16 Principes de base 16 Activation et désactivation du système 16 Boîte de dialogue Contrôles système 17 Mode Standby (Veille) 17 Éclairage de l'affichage 17 Utilisation des menus et boîtes de dialogue 18 Utilisation du curseur dans la fenêtre 18 Position Homme à la Mer (MOB) 19 Capture d'écran 20 Personnalisation de votre système 20 Personnalisation de l'arrière-plan de la page d'accueil 20 Superposition de données 21 Pages personnalisées 23 Ajustement du fractionnement dans les pages à plusieurs fenêtres 24 Cartes 24 Fenêtre de carte 24 Données Carte 25 Sélection du type de carte 25 Symbole du bateau 25 Échelle de la carte 25 Déplacement panoramique sur une carte 25 Waypoints, Routes, Traces et Trajets 26 Navigation 26 Affichage des informations sur les éléments de la carte 26 Trouver des objets sur des fenêtres de carte 27 Plus d'options 29 Cartes C-MAP 31 Cartes Navionics 35 Paramètres de carte Sommaire | Hook Reveal Series Manuel de l’utilisateur 738 Waypoints, routes et traces

Boîtes de dialogue Waypoints, Routes et Traces 39 Waypoints 41 Routes 45 Traces 47 Navigation 47 À propos de la navigation 47 Options du menu 47 Naviguer jusqu'à la position du curseur 48 Naviguer vers un waypoint 48 Suivre une route 48 Navigation Settings 50 Sondeur 50 Image de l'échosondeur 50 Zoom sur l'image 51 Utilisation du curseur sur l'image 51 Affichage de l'historique 51 Enregistrement des données de sondeur 53 Arrêt de l'enregistrement des données de log du sondeur 53 Visualisation des données enregistrées du sondeur 54 Personnalisation des paramètres de l'image 54 Options des modes Personnalisé et Pêche glace 57 Plus d'options 60 Réglages des traces 63 SideScan 63 À propos de la fonctionnalité SideScan 63 Image SideScan 63 Zoom sur l'image 64 Utilisation du curseur dans la fenêtre 64 Affichage de l'historique 65 Enregistrement des données SideScan 65 Configuration de l'image SideScan 69 Downscan 69 À propos de la fonctionnalité DownScan

Sommaire | Hook Reveal Series Manuel de l’utilisateur69 Fenêtre DownScan

Zoom sur l'image DownScan 70 Utilisation du curseur dans la fenêtre DownScan 70 Affichage de l'historique DownScan 71 Enregistrement des données DownScan 71 Personnalisation des paramètres de l'image 76 StructureMap 76 À propos de StructureMap 76 Image StructureMap 77 Conseils avec StructureMap 77 Enregistrement de données StructureMap 78 Utilisation de StructureMap avec des relevés cartographiques 78 Options structure 80 Alarmes 80 Systèmes d'alarme 80 Type de messages 80 Messages d'alarme 80 Confirmation d'un message 81 Boîte de dialogue des alarmes 83 Outils 83 Paramètres 86 Waypoints/routes/trails 86 Info 87 Stockage 88 Maintenance 88 Maintenance préventive 88 Nettoyage de l'unité d'affichage 88 Vérification des connecteurs 89 Assistant de service 89 Mises à jour logicielles 90 Sauvegarde des données de votre système 92 Importation de fichiers sauvegardés 93 Simulateur 93 Mode Retail (Démonstration de vente) Sommaire | Hook Reveal Series Manuel de l’utilisateur 993 Fichiers source du simulateur

Réglages avancés Simulateur

Sommaire | Hook Reveal Series Manuel de l’utilisateurIntroduction Commandes à l'avant du système

1 Pages - Appuyez sur cette touche pour accéder à la pageAccueil.2 Zoom avant/arrière - Appuyez sur ces touches poureffectuer un zoom sur l'image.Appuyez sur les deux touches simultanément pour créer unpoint MOB (Homme à la mer) au niveau de la position dubateau.3 Flèches - Sur n'importe quelle page en plein écran, appuyezsur cette touche pour placer le curseur sur l'image. Appuyezpour effectuer un panoramique sur l'image dans n'importequelle direction.Sur les pages à plusieurs fenêtres, appuyez poursélectionner une fenêtre.Dans les menus et boîtes de dialogue, appuyez pour mettreune option en surbrillance.4 Quitter (X) - Sur une page à plusieurs fenêtres optimisée,appuyez sur cette touche pour revenir à la page à plusieursfenêtres.Dans les menus et boîtes de dialogue, appuyez pour revenirau niveau de menu précédent et pour fermer une boîte dedialogue.5 Menu/Enter - Sur n'importe quelle page en plein écran,lorsqu'aucune boîte de dialogue ni aucun menu n'est actif,appuyez sur cette touche pour afficher le menu.Sur les pages à plusieurs fenêtres, appuyez sur cette touchepour agrandir la fenêtre sélectionnée.Dans les menus et boîtes de dialogue, appuyez pourconfirmer une sélection. Introduction | Hook Reveal Series Manuel de l’utilisateur 116 Curseur/waypoint - Appuyez sur cette touche pour activer/désactiver le curseur. Maintenez la touche enfoncée pour enregistrer un waypoint. 7 Marche/arrêt - Appuyez sur cette touche pour afficher la boîte de dialogue Contrôles système. Maintenez la touche enfoncée pour allumer ou éteindre l'unité. Carte Micro SD En fonction du modèle, le lecteur de carte est situé sur le côté ou à l'avant. Page Accueil (Home) La page Accueil est accessible à partir de n'importe quel emplacement en appuyant brièvement sur le bouton Pages.

Remarque : Les icônes de page sur la page Accueil varient en fonction du modèle.

Introduction | Hook Reveal Series Manuel de l’utilisateur1 Fenêtre des outils - Sélectionnez un bouton pour accéder aux boîtes de dialogue utilisées pour exécuter une tâche ou pour consulter des informations enregistrées. 2 Icônes des pages d'application - Sélectionnez un bouton pour afficher la page de l'application. 3 Personnaliser - Activez le mode Personnaliser pour supprimer ou modifier des pages personnalisées. Pages d'application 1 Fenêtre des applications 2 Menu - Menu propre à la fenêtre. Introduction | Hook Reveal Series Manuel de l’utilisateur 133 Boîte de dialogue Contrôles système - La boîte de dialogue Contrôles système permet d'accéder rapidement aux principaux paramètres système. 4 Dialogue - Informations fournies par l'utilisateur ou à destination de l'utilisateur. 5 Message d'alarme - S'affiche si des situations dangereuses ou des erreurs système se présentent. Chaque application connectée au système est présentée dans une fenêtre. L'application peut être affichée sur une page entière ou avec d'autres fenêtres sur une page multi-fenêtres. Toutes les pages d'application sont accessibles à partir de la page Accueil (Home). Pages personnalisées Le système est fourni avec une page personnalisée préconfigurée, mais vous pouvez créer votre propre page. Toutes les pages personnalisées peuvent être modifiées et supprimées. Pour ajouter une page personnalisée, reportez-vous à la section "Ajout de nouvelles pages personnalisées" à la page 21. Pour modifier ou supprimer une page personnalisée, reportez-vous à la section "Éditer ou supprimer des pages personnalisées" à la page 22. Pages personnalisées à plusieurs fenêtres Une page personnalisée peut contenir jusqu'à 4 fenêtres. Reportez- vous au chapitre "Ajout de nouvelles pages personnalisées" à la page 21. Page à 2 fenêtres Page à 3 fenêtres Page à 4 fenêtres Vous pouvez ajuster la taille des fenêtres d'une page à plusieurs fenêtres dans la boîte de dialogue Contrôles système. Reportez- vous au chapitre "Ajustement du fractionnement dans les pages à plusieurs fenêtres" à la page 23.

Introduction | Hook Reveal Series Manuel de l’utilisateur• Si le curseur n'est actif dans aucune fenêtre, basculez sur la fenêtre active à l'aide des touches fléchées. La fenêtre active se distingue par sa bordure orange.

• Agrandissez la fenêtre active en appuyant sur la touche Menu/ Enter. Appuyez sur la touche Quitter (X) pour revenir à la page à plusieurs fenêtres.

• Pour afficher le menu de la fenêtre, vous devez d'abord agrandir la fenêtre. Une fois agrandie, appuyez (de nouveau) sur la touche Menu/Enter pour afficher le menu de la fenêtre agrandie. Appuyez sur la touche Quitter (X) pour fermer le menu, puis de nouveau sur la touche Quitter (X) pour revenir à la page à plusieurs fenêtres.

• Pour activer le curseur de la fenêtre active ou agrandie, appuyez sur la touche Curseur/waypoint, puis utilisez les touches fléchées pour positionner le curseur. Appuyez de nouveau sur la touche Curseur/waypoint pour supprimer le curseur. Enregistrement de l'appareil Vous êtes invité à enregistrer votre appareil lors du démarrage. Vous pouvez également l'enregistrer en sélectionnant l'option Enregistrement dans la boîte de dialogue Paramètres système. L'enregistrement peut être effectué :

• À partir d'un appareil intelligent avec accès à Internet

• Sur le téléphone Introduction | Hook Reveal Series Manuel de l’utilisateur 15Principes de base Activation et désactivation du système Le système est mis sous tension en appuyant sur la touche Marche/arrêt.Maintenez la touche Marche/arrêt enfoncée pour mettre l'appareilhors tension.Si vous relâchez la touche Marche/arrêt avant la fin de la procédured'arrêt, la mise hors tension est annulée.Vous pouvez également désactiver l'appareil à partir de la boîte dedialogue Contrôles système. Premier démarrage Lors du premier démarrage de l'appareil ou après une remise à zéro,l'appareil affiche une série de boîtes de dialogue. Répondez à l'invitede la boîte de dialogue pour effectuer les réglages fondamentaux.Vous pouvez personnaliser l'installation et modifier ultérieurementles paramètres à l'aide des boîtes de dialogue des paramètressystème. Boîte de dialogue Contrôles système La boîte de dialogue Contrôles système permet d'accéderrapidement aux principaux paramètres système. Pour afficher laboîte de dialogue, appuyez brièvement sur la touche Marche/arrêt(Power).Les icônes qui s'affichent dans la boîte de dialogue peuvent varier.Par exemple, l'option Ajuster Splits n'est disponible que si une pageà plusieurs fenêtres s'affiche lorsque vous ouvrez la boîte dedialogue Contrôles système.

Principes de base | Hook Reveal Series Manuel del’utilisateurActivation des fonctions Sélectionnez l'icône de la fonction que vous souhaitez paramétrer, activer ou désactiver. Pour les fonctions qui peuvent être activées ou désactivées, une barre orange au-dessus de l'icône indique si la fonction est activée, comme illustré sur l'icône Données en superposition ci-dessus. Mode Standby (Veille) En mode Standby (Veille), le sondeur et le rétroéclairage de l'écran sont éteints pour des raisons d'économie d'énergie. Le système continue à fonctionner en arrière-plan. Vous pouvez sélectionner le mode Standby depuis la boîte de dialogue Contrôles système. Passez du mode Standby au fonctionnement normal en appuyant brièvement sur la touche Marche/arrêt. Éclairage de l'affichage Luminosité Vous pouvez aussi faire défiler les niveaux de rétroéclairage prédéfinis en appuyant brièvement sur la touche Marche/arrêt. Le rétro-éclairage de l'affichage peut être réglé à partir de la boîte de dialogue Contrôles système. Mode nuit Le mode nuit peut être activé à partir de la boîte de dialogue Contrôles système. L'option Mode nuit optimise la palette de couleurs pour les conditions de faible éclairage. Utilisation des menus et boîtes de dialogue Menus Le menu permet de contrôler le système et d'effectuer des réglages. Appuyez sur la touche Menu/Enter pour afficher le menu de la page. Appuyez de nouveau sur la touche Menu/Enter pour fermer le menu. Principes de base | Hook Reveal Series Manuel de l’utilisateur 17Appuyez sur les touches fléchées pour mettre en surbrillance une option de menu, puis appuyez sur la touche Menu/Enter pour confirmer la sélection. Barres de défilement - Activez la barre de défilement du menu et ajustez sa position à l'aide des touches fléchées. Appuyez sur la touche Menu/Enter pour enregistrer la disposition. Le statut du curseur (actif ou inactif) modifie les options du menu. Boîtes de dialogue Mettez une option de boîte de dialogue en surbrillance à l'aide des touches fléchées, puis appuyez sur la touche Menu/Enter pour confirmer la sélection. Les claviers numérique et alphanumérique s'affichent automatiquement lorsqu'ils sont nécessaires à l'utilisateur pour saisir des informations dans une boîte de dialogue. Fermez une boîte de dialogue en sauvegardant ou en fermer la saisie. Vous pouvez également fermer une boîte de dialogue en appuyant sur la touche Quitter (X). Utilisation du curseur dans la fenêtre Le curseur permet de marquer une position et de sélectionner des éléments. Par défaut, le curseur n'apparaît pas dans la fenêtre. Pour afficher le curseur, appuyez sur la touche Curseur/waypoint, puis utilisez les touches fléchées pour le déplacer. Lorsque le curseur est actif sur la fenêtre de la carte, la fenêtre de position du curseur s'affiche. La ligne inférieure de la fenêtre affiche la distance et le cap entre le bateau et le curseur. Lorsque le curseur est actif sur la fenêtre du sondeur, la fenêtre affiche également la profondeur et la température à l'endroit où se trouve le curseur. Pour supprimer le curseur et ses éléments de la fenêtre, appuyez sur la touche Curseur/waypoint. Position Homme à la Mer (MOB) En cas de situation d'urgence, vous pouvez placer un waypoint Homme à la mer (MOB) sur la position actuelle du navire.

Principes de base | Hook Reveal Series Manuel de l’utilisateurCréation d'un waypoint Homme à la mer (MOB) Pour créer un waypoint MOB (Homme à la mer) :

• Appuyez simultanément sur les touches Zoom In (+) (Zoom avant) et Zoom Out (-) (Zoom arrière) Lorsque vous activez la fonction MOB, les actions suivantes sont automatiquement effectuées :

• Un waypoint MOB est créé à la position du bateau.

• L'écran affiche une vue agrandie de la page de carte, centrée sur la position du bateau

• Le système affiche les informations de navigation du waypoint MOB Plusieurs waypoints MOB peuvent être créés. Le bateau continue d'afficher les informations de navigation du waypoint MOB initial. La navigation vers les waypoints MOB suivants doit être effectuée manuellement. Suppression d'un waypoint MOB Pour supprimer un waypoint MOB, accédez à l'option correspondante dans le menu alors que le MOB est activé. Arrêt de la navigation vers un waypoint MOB Le système continue d'afficher les informations de navigation vers le waypoint MOB jusqu'à ce que vous annuliez la navigation à partir du menu. Capture d'écran Pour faire une capture d'écran :

• Appuyez simultanément sur la touche Pages et sur la touche Marche/arrêt. Principes de base | Hook Reveal Series Manuel de l’utilisateur 19Personnalisation de votre système Personnalisation de l'arrière-plan de la page d'accueil L'arrière-plan de la page Accueil (Home) peut être personnalisé.Vous pouvez sélectionner l'une des images incluses dans le systèmeou choisir votre propre image au format .jpg ou .png.Les images sont accessibles à tout emplacement visible dansl'explorateur de fichiers. Lorsqu'une image est choisie commearrière-plan, elle est automatiquement copiée dans le dossierArrière-plan. Superposition de données Vous pouvez superposer sur une page n'importe quelles données Activation et désactivation des données en superposition Vous pouvez activer ou désactiver les données en superposition detoute page active en sélectionnant l'icône Données ensuperposition dans la boîte de dialogue Contrôles système. Lorsquela superposition des données est activée, une barre orange s'afficheau-dessus de l'icône.

Personnalisation de votre système | Hook Reveal SeriesManuel de l’utilisateurÉditer les données en superposition Utilisez l'option Edit overlay (Éditer superposition) dans la boîte de dialogue Contrôles système afin d'accéder aux options d'édition du menu pour :

• Ajouter de nouvelles données en superposition dans la fenêtre active.

• Supprimer les données en superposition sélectionnées.

• Modifier les données en superposition sélectionnées pour afficher des données différentes.

• Configurer un affichage de données en superposition sélectionné (numérique ou analogique, taille, etc.).

• Replacer un élément en le sélectionnant, puis en sélectionnant l'option de menu Déplacer. Utilisez les touches fléchées pour déplacer l'élément sélectionné. Pages personnalisées Ajout de nouvelles pages personnalisées Un maximum de 9 pages sont autorisées. Une page personnalisée peut contenir jusqu'à 4 fenêtres.

1. Sélectionnez l'icône Ajout page de la page Accueil pour ouvrir la

boîte de dialogue Page Éditeur.

2. Sélectionnez une fenêtre à l'aide des touches fléchées, puis

appuyez sur la touche Menu/Enter. La fenêtre est ajoutée à la page.

3. (Facultatif) Répétez l'étape 2 pour ajouter d'autres fenêtres. Un

maximum de 4 fenêtres sont autorisées. Personnalisation de votre système | Hook Reveal Series Manuel de l’utilisateur

21- Pour modifier la mise en page : Utilisez les touches fléchées

pour sélectionner l'option de mise en page. Cette option permet de spécifier la disposition des fenêtres.

Pour supprimer une fenêtre : Utilisez les touches fléchées pour sélectionner le volet droit de la boîte de dialogue et mettre en surbrillance l'icône (X) dans le coin supérieur droit de la fenêtre. Appuyez sur la touche Menu/Enter. La fenêtre est supprimée du volet droit de la boîte de dialogue. - Pour déplacer une fenêtre : Utilisez les touches fléchées pour sélectionner le volet droit de la boîte de dialogue et mettre en surbrillance l'icône des flèches dans le coin supérieur gauche de la fenêtre à déplacer. Appuyez sur la touche Menu/Enter. Une plus grande icône avec des flèches s'affiche. Déplacez la fenêtre sélectionnée à l'aide des touches fléchées. Appuyez sur la touche Menu/Enter pour enregistrer la disposition.

4. Enregistrez la disposition des pages

Le système affiche la nouvelle page personnalisée et une icône de la nouvelle page est incluse dans la page Accueil. Éditer ou supprimer des pages personnalisées

1. Sur la page Accueil, utilisez les touches fléchées pour

sélectionner l'option Personnaliser et appuyez sur la touche Enter/Menu pour activer l'option de personnalisation.

2. Utilisez les touches fléchées pour :

Sélectionner l'icône X sur une page personnalisée. Appuyez ensuite sur la touche Menu/Enter pour supprimer la page

Personnalisation de votre système | Hook Reveal Series Manuel de l’utilisateur- Sélectionner l'option d'outil sur une page personnalisée. Appuyez ensuite sur la touche Menu/Enter pour afficher la boîte de dialogue Page Éditeur

3. Modifiez la mise en page, et ajoutez ou supprimez des fenêtres

depuis la boîte de dialogue de l'éditeur de pages personnalisées. Reportez-vous à l'étape 3 de la section "Ajout de nouvelles pages personnalisées" à la page 21.

4. Enregistrez ou annulez vos modifications pour quitter le mode

d'édition. Ajustement du fractionnement dans les pages à plusieurs fenêtres

1. Ouvrez la page à plusieurs fenêtres.

2. Appuyez brièvement sur la touche Marche/arrêt pour ouvrir la

boîte de dialogue Contrôles système.

3. Sélectionnez l'option Ajuster Splits. L'icône de curseur fléché

s'affiche sur la page à plusieurs fenêtres.

4. Utilisez les touches fléchées pour définir le fractionnement à

l'emplacement souhaité.

5. Appuyez sur la touche Menu/Enter pour enregistrer le

fractionnement. Personnalisation de votre système | Hook Reveal Series Manuel de l’utilisateur 23Cartes Fenêtre de carte A Indicateur Nord B Bateau C Échelle de la carte D Grille* E Cercles*

• Éléments de carte facultatifs. Pour activer ou désactiver individuellement des éléments de carte facultatifs, accédez à la boîte de dialogue Chart settings (Paramètres de la carte). Données Carte Le système peut également être fourni avec une cartographie préchargée. Pour consulter la liste complète des cartes prises en charge, rendez- vous sur le site Web du produit.

Remarque : Les options du menu de la carte varient en fonction de la carte que vous utilisez.

Remarque : Si vous retirez la carte de données cartographiques, le système ne bascule pas automatiquement

Cartes | Hook Reveal Series Manuel de l’utilisateursur la cartographie préchargée. Une carte à basse résolution est affichée jusqu'à ce que vous réinsériez la carte ou que vous reveniez manuellement à la cartographie préchargée. Sélection du type de carte Vous pouvez spécifier le type de carte affiché dans la fenêtre de carte en sélectionnant l'un des types de carte disponibles dans la boîte de dialogue des paramètres de carte. Reportez-vous au chapitre "Paramètres de carte" à la page 35. Symbole du bateau Lorsque le système a une position GPS valide verrouillée, le symbole du bateau indique sa position. Lorsque le signal GPS est absent, le symbole du bateau affiche un point d'interrogation. Échelle de la carte Vous pouvez effectuer des zooms avant et arrière en appuyant sur les touches de Zoom. L'échelle portée de la carte et l'intervalle entre les cercles (lorsque la fonction est activée) sont indiqués dans le coin inférieur droit de la fenêtre de carte. Déplacement panoramique sur une carte Vous pouvez déplacer la carte dans toutes les directions à l'aide des touches fléchées pour déplacer le curseur vers le bord de la fenêtre dans le sens souhaité. Pour supprimer le curseur et ses éléments de la fenêtre, appuyez sur la touche Curseur/waypoint. Cela permet aussi de centrer la carte sur la position du bateau. Waypoints, Routes, Traces et Trajets Vous pouvez placer et gérer les waypoints, les routes et les traces sur la page. Pour plus d'informations, veuillez vous reporter à la section intitulée "Waypoints, routes et traces" à la page 38. Cartes | Hook Reveal Series Manuel de l’utilisateur 25Navigation Vous pouvez utiliser la page pour naviguer vers la position du curseur, vers un waypoint ou suivre une route. Reportez-vous à la section "Navigation" à la page 47. Affichage des informations sur les éléments de la carte Lorsque vous placez le curseur sur un élément de la carte, un waypoint, une trace ou une route, les informations de base sur l'élément sélectionné s'affichent sous la forme d'une fenêtre contextuelle.

Remarque : Les informations contextuelles doivent être activées dans les paramètres de la carte pour pouvoir afficher les principales informations de l'objet. Sélectionnez l'option Info dans le menu pour afficher la liste des éléments à proximité du curseur. Sélectionnez un élément dans la liste pour afficher toutes les informations disponibles pour cet élément. Trouver des objets sur des fenêtres de carte Sélectionnez l'option de menu Chercher pour rechercher les éléments de la carte.

Cartes | Hook Reveal Series Manuel de l’utilisateurPlus d'options Superposition sur carte Vous pouvez ajouter des superpositions à la fenêtre de carte. Lorsqu'une superposition est sélectionnée, le menu de la carte se développe pour inclure les principales options de menu disponibles pour la superposition sélectionnée. Des informations sur les options des superpositions sont décrites plus en détail ci-dessous ou dans des sections distinctes de ce manuel. Overlay Structure Vous pouvez également afficher des informations de structure (StructureMap) en superposition sur votre fenêtre de carte.

Remarque : Overlay Structure (StructureMap) est disponible uniquement sur les modèles TripleShot dotés de la fonctionnalité SideScan. Lorsque Overlay Structure est sélectionné, le menu de la carte se développe pour inclure les principales fonctions de menu disponibles pour la superposition. Reportez-vous à la section "StructureMap" à la page 76. Genesis Live

Remarque : Uniquement disponible lors de l'affichage d'une carte Lowrance ou C-MAP. Genesis Live est une fonctionnalité en temps réel qui permet à l'appareil de créer une superposition de lignes de sonde basée sur les relevés en temps réel. Les relevés Genesis Live sont enregistrés sur la carte mémoire de l'appareil et consultés sur celle-ci. Cartes | Hook Reveal Series Manuel de l’utilisateur 27En cas de retrait de la carte mémoire ou de manque d'espace libre sur celle-ci, la fonctionnalité se désactive et l'option n'est plus accessible dans le menu.

• Plus une zone est couverte dans les relevés en temps réel, plus les résultats seront précis sur les cartes Genesis Live.

• Genesis Live présente une précision jusqu'à 20 nœuds.

Remarque : Les données Genesis Live ne sont pas corrigées en fonction des marées. Options du menu Genesis Live Transparence Permet de régler la transparence de la superposition. Intervalle de contour Définit la densité des lignes de sonde qui s'affichent en temps réel. Palette Profondeur Permet de contrôler la palette de couleurs utilisée pour colorer les zones de profondeur.

• Synchronisation avec la carte : permet de synchroniser la couche Genesis Live avec la même palette de couleurs que la palette de profondeur de carte définie dans le menu de la carte (dans les options Carte, Vue, Palette Profondeur). Cette option permet également de définir les palettes personnalisées dans le menu de la carte et de les appliquer à la couche Genesis Live.

• Navigation : utilise la palette de navigation.

• Ombrage des profondeurs : utilise la palette d'ombrage des profondeurs.

• Carte papier : utilise la palette de la carte papier.

• Ombrage de sécurité : utilise la profondeur de sécurité pour ombrer la couleur de la zone qui est inférieure à la profondeur de sécurité définie. Permet également d'utiliser l'option Profondeur de sécurité dans le menu Genesis Live. Profondeur de sécurité Permet de définir la profondeur de sécurité. Les zones qui sont moins profondes que la profondeur minimale de sécurité sont ombrées. Cette option est uniquement disponible lorsque la palette d'ombrage de sécurité est sélectionnée.

Cartes | Hook Reveal Series Manuel de l’utilisateurOrientation de la carte Vous pouvez spécifier la manière dont la carte est orientée dans la fenêtre. Le symbole d'orientation de la carte dans l'angle supérieur droit de la fenêtre indique la direction nord. Nord en haut Course Up Nord en haut Affiche la carte avec le nord en haut de l'écran. Course Up L'orientation de la carte est différente selon que vous êtes en train de naviguer ou non :

• Si vous naviguez, la ligne de cap souhaitée est orientée vers le haut.

• Si vous n'êtes pas en train de naviguer, la direction vers laquelle le bateau fait route (COG) est indiquée en haut. Voir Devant Déplace l'icône du bateau dans la fenêtre afin d'optimiser la vue à l'avant du bateau. Cartes C-MAP Toutes les options de menu possibles pour les cartes C-MAP sont décrites ci-dessous. Les fonctions et les options de menu peuvent varier selon les cartes utilisées. Cette section présente les menus d'une carte C-MAP.

Remarque : Les options de menu sont grisées sur la carte lorsque la fonctionnalité correspondante n'est pas disponible. Cartes | Hook Reveal Series Manuel de l’utilisateur 29Options spécifiques de cartes C-MAP Détails de la carte

• Full (Complet) : fournit toutes les informations disponibles pour la carte utilisée.

• Medium (Moyen) : fournit un minimum d'informations suffisant à la navigation.

• Low (Bas) : fournit des informations de base qui ne peuvent être supprimées, dont les informations requises dans toutes les zones géographiques. Il n'est pas suffisant pour garantir une navigation sûre. Couche Genesis La couche Genesis affiche des contours haute résolution grâce aux contributions des utilisateurs de Genesis ayant passé un contrôle qualité. Cette option permet d'activer et de désactiver la couche Genesis sur l'image de la carte. Disponible uniquement si la carte C-MAP contient des données de couche Genesis. Palette Profondeur Contrôle la palette de profondeur palette utilisée sur la carte. Filtre de profondeur Masque les valeurs de profondeur inférieures à la limite de filtre de profondeur sélectionnée. Profondeur de sécurité Les cartes utilisent différents tons de bleu pour distinguer les eaux peu profondes (tons plus clairs) des eaux profondes (tons plus sombres). Après avoir activé la palette de profondeur d'ombrage de sécurité, spécifiez la limite de profondeur de sécurité désirée. La profondeur de sécurité définit la limite de profondeur à laquelle les fonds sont représentés sans nuance de bleu.

Cartes | Hook Reveal Series Manuel de l’utilisateurCatégories de cartes Plusieurs catégories et sous-catégories sont incluses. Vous pouvez activer ou désactiver des catégories individuellement selon les informations que vous souhaitez afficher. Cartes Navionics Certaines fonctions Navionics nécessitent les données les plus récentes de Navionics. Pour ces fonctions, un message s'affiche indiquant que la fonction n'est pas disponible si vous ne disposez pas des cartes Navionics appropriées ou si la carte n'est pas dans l'appareil. Pour plus d'informations sur les éléments requis pour ces fonctions, consultez www.navionics.com. Un message put également s'afficher si vous essayez d'utiliser une fonction restreinte lorsque la carte des cartes Navionics n'est pas activée. Pour activer la carte, contactez Navionics. Cartes | Hook Reveal Series Manuel de l’utilisateur 31Options spécifiques de cartes Navionics Les options Superposition sur carte, Orientation et Voir Devant (décrites précédemment dans cette section) sont communes aux cartes C-MAP et Navionics. Les options spécifiques aux cartes Navionics sont décrites ci-dessous. Modifications de la communauté Bascule sur le calque de carte incluant les modifications Navionics. Il s'agit d'informations utilisateur ou de modifications chargées dans la communauté Navionics par des utilisateurs et rendues disponibles dans les cartes Navionics. Pour en savoir plus, reportez-vous aux informations Navionics fournies avec votre carte ou consultez le site Web de Navionics : www.navionics.com. SonarChart Le système prend en charge la fonction Navionics SonarChart. SonarChart affiche une carte bathymétrique montrant un détail de contour en haute résolution et des données de navigation standard. Pour plus d'informations, consultez www.navionics.com. SonarChart Live SonarChart Live est une fonction en temps réel qui permet à l'appareil de créer une superposition de lignes de sonde basée sur vos propres relevés. Lorsque vous sélectionnez une superposition SonarChart Live, le menu se développe et affiche les options de SonarChart Live. Transparence La superposition SonarChart Live est dessinée au-dessus des autres données de la carte. Les données de la carte sont entièrement recouvertes avec une transparence minimale. Réglez la transparence pour mieux voir les détails de la carte. Profondeur minimum (Minimum depth) Règle ce que SonarChart Live considère comme profondeur de sécurité. Cela affecte les couleurs de la zone SonarChart Live. Lorsque le bateau approche de la profondeur de sécurité, la zone

Cartes | Hook Reveal Series Manuel de l’utilisateurSonarChart Live passe progressivement du simple gris/blanc au rouge. Historique SCL Sélectionnez pour afficher les données précédemment enregistrées sur la superposition de carte. Densité SC Contrôle la densité des contours SonarChart et SonarChart Live. Icônes Marées et courants dynamiques Navionics Affiche les marées et les courants avec une valeur et une flèche au lieu des icônes losange utilisées pour les informations de marées et de courants statiques. Les données de marée et de courant disponibles dans les cartes Navionics sont associées à une date et une heure spécifiques. Le système anime les flèches et/ou jauges pour afficher l'évolution des marées et des courants dans le temps. Informations de marées dynamiques Informations de courants dynamiques Les icônes et symboles suivants sont utilisés : Vitesse du courant La longueur de la flèche dépend de la vitesse, et le symbole pivote en fonction de la direction du flux. Le taux de flux est indiqué à l'intérieur du symbole de flèche. Le symbole rouge est utilisé lorsque la vitesse du courant augmente et le symbole bleu est utilisé lorsqu'elle diminue. Hauteur de marée La jauge présente 8 étiquettes et est définie en fonction de la valeur max/min absolue du jour évalué. Le symbole rouge est utilisé Cartes | Hook Reveal Series Manuel de l’utilisateur 33lorsque la marée monte et le symbole bleu est utilisé lorsqu'elle descend.

Remarque : Toutes les valeurs numériques sont affichées dans les unités de système appropriées (unité de mesure) définies par l'utilisateur. Easy View Cette fonction d'agrandissement augmente la taille des éléments et du texte de la carte.

Remarque : Il n'est indiqué nulle part sur la carte que cette fonction est active. Échelle de pêche Sélectionnez une échelle de profondeur pour laquelle Navionics utilise une couleur différente. Cela vous permet de mettre en surbrillance une échelle spécifique de profondeurs pertinentes aux activités de pêche. L'échelle est précise dans la mesure où les données cartographiques de sondes le sont aussi. Autrement dit, si la carte contient des intervalles de 5 mètres seulement pour les lignes de sonde, l'ombrage de profondeur est arrondi à la ligne de sonde la plus proche disponible. Sans échelle de profondeur en surbrillance Échelle de profondeur en surbrillance : 6 m – 12 m Hauts-fonds en surbrillance Cette option permet de mettre en évidence les eaux peu profondes dont la profondeur se situe entre 0 et la profondeur sélectionnée (jusqu'à 10 mètres/30 pieds).

Cartes | Hook Reveal Series Manuel de l’utilisateurSans fond en surbrillance Haut-fonds en surbrillance : 0 m - 3 m Type de présentation Affiche des informations de cartographie marine, telles que les symboles, les couleurs de la carte de navigation et la formulation utilisée pour les types de présentation International et États-Unis. Profondeur de sécurité Les cartes Navionics représentent les différentes profondeurs par différentes teintes de bleu. La profondeur de sécurité, sur la base d'une limite sélectionnée, est représentée sans nuance de bleu.

Remarque : La base de données intégrée à Navionics fournit des données jusqu'à une profondeur de 20 m, limite au-delà de laquelle tout est représenté en blanc. Détails carte Permet de sélectionner différents niveaux d'informations géographiques. Paramètres de carte Sélectionnez l'option Paramètres dans la boîte de dialogue Contrôles système pour afficher la boîte de dialogue des paramètres de carte. Cartes | Hook Reveal Series Manuel de l’utilisateur 35Source de la carte Modifiez la source de la carte si une carte de données cartographiques est insérée. Informations contextuelles Permet de spécifier si les informations de base des éléments de la fenêtre doivent s'afficher lorsque vous sélectionnez l'objet. Cercles Les cercles peuvent être utilisés pour représenter la distance qui sépare votre bateau des autres objets de la fenêtre. L'échelle de distance est automatiquement définie par le système en fonction de l'échelle de la fenêtre. Grille Active/désactive l'affichage de la grille de longitude et de latitude dans la fenêtre. Waypoints, Routes, Traces Permet d'activer/désactiver l'affichage de ces éléments dans les fenêtres.

Cartes | Hook Reveal Series Manuel de l’utilisateurLigne d'extension de route Permet d'activer et de désactiver l'affichage de la ligne d'extension Cap sur le Fond (COG) dans la fenêtre. Le COG est basé sur les informations fournies par le GPS. Extension de la longueur de ligne Lorsque l'option Extension route est activée, indiquez la longueur de la ligne à afficher. Correction de marée SonarChart Live Une fois sélectionnée, la fonction de correction de marée utilise les informations des stations de marée proches (si disponibles) pour ajuster les valeurs de profondeur utilisées par SonarChart Live lors des sondages. Cartes | Hook Reveal Series Manuel de l’utilisateur 37Waypoints, routes et traces Boîtes de dialogue Waypoints, Routes et Traces Les boîtes de dialogue Waypoints, Routes et Traces donnent accès à des fonctions d'édition avancées et à des paramètres. Vous pouvez accéder à ces boîtes de dialogue dans la fenêtre Outils de la page Accueil. Sélectionnez l'icône de menu de la boîte de dialogue pour accéder à des options supplémentaires.

Waypoints, routes et traces | Hook Reveal Series Manuelde l’utilisateurOptions de waypoint Options de route Options de trace Waypoints Un waypoint est une marque générée par l'opérateur et placée dans une fenêtre de carte. Chaque waypoint comporte la position exacte indiquée par ses coordonnées de latitude et longitude. Les waypoints sont utilisés pour marquer une position à laquelle vous pourriez souhaiter retourner ultérieurement. Vous pouvez également utiliser plusieurs waypoints pour créer une route. Sauvegarder des waypoints Maintenez la touche Curseur/waypoint enfoncée pour enregistrer un nouveau waypoint.

• Si le curseur est inactif, le waypoint est enregistré à la position du bateau

• Si le curseur est actif, le waypoint est enregistré à la position du curseur Déplacement d'un waypoint

1. Appuyez sur la touche Curseur/waypoint.

2. Placez le curseur sur le waypoint.

3. Activez le menu et sélectionnez le waypoint dans le menu. Le

menu contient à présent l'option Déplacer.

4. Sélectionnez l'option Déplacer dans le menu.

5. Placez le waypoint à sa nouvelle position à l'aide des touches

6. Appuyez sur la touche Menu/Enter.

Le waypoint est enregistré à la nouvelle position. Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateur 39Éditer un waypoint Vous pouvez modifier toutes les informations concernant un waypoint à partir de la boîte de dialogue Éditer Waypoint. Pour activer la boîte de dialogue, placez le curseur sur le waypoint, sélectionnez-le dans le menu, puis sélectionnez l'option de menu Éditer. Vous pouvez également accéder à la boîte de dialogue en activant la boîte de dialogue Waypoints, routes, traces dans la fenêtre des outils de la page Accueil. Sélectionnez l'onglet Waypoints, puis le waypoint à modifier. Supprimer un waypoint Vous pouvez supprimer un waypoint directement dans la boîte de dialogue Edit Waypoint (Édition du waypoint) ou en sélectionnant l'option de menu Delete (Supprimer) alors que le waypoint est activé. Pour activer la boîte de dialogue Éditer Waypoint, placez le curseur sur le waypoint, sélectionnez-le dans le menu, puis sélectionnez l'option de menu Effacer. Vous pouvez également accéder à la boîte de dialogue Éditer Waypoint en activant la boîte de dialogue Waypoints, routes, traces dans la fenêtre des outils de la page Accueil. Sélectionnez l'onglet Waypoints, le waypoint que vous souhaitez supprimer et l'option Effacer. Vous pouvez supprimer des waypoints MOB de la même façon. Réglages de l'alarme de waypoints Vous pouvez déterminer un rayon d'alarme pour chaque waypoint individuel que vous créez. L'alarme est définie dans la boîte de dialogue Editer Waypoint.

Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateurÚ Remarque : L'alarme du rayon WPT doit être activée dans la boîte de dialogue des alarmes pour que l'activation de l'alarme soit possible lorsque votre bateau pénètre dans le rayon défini. Pour plus d'informations, reportez-vous à la section "Boîte de dialogue Alarms (Alarmes)" à la page 81. Routes Une route consiste en une série de points de route qui doivent être entrés dans l'ordre suivant lequel vous souhaitez naviguer. Lorsque vous sélectionnez une route dans la fenêtre, elle apparaît en vert et le nom de la route s'affiche. Création d'une route sur la page

1. Sélectionnez l'option Nouvelle route dans le menu

2. Appuyez sur la touche Curseur/waypoint pour activer le curseur

3. Utilisez les touches fléchées pour placer le curseur sur le premier

point de route dans la fenêtre.

4. Appuyez sur la touche Menu/Enter pour créer le point de route.

5. Répétez les étapes 3 et 4 pour placer d'autres points de route

dans la fenêtre jusqu'à ce que la route soit terminée.

6. Appuyez sur la touche Quitter (X) lorsque vous avez terminé et

enregistrez la route. Éditer une route à partir de la fenêtre Vous pouvez modifier une route en plaçant le curseur sur la route, puis en sélectionnant la route dans le menu. Sélectionnez l'option Éditer dans le menu. La boîte de dialogue Édition Route s'affiche. Vous pouvez également accéder à la boîte de dialogue en activant la boîte de dialogue Waypoints, routes, traces dans la fenêtre des outils de la page Accueil. Sélectionnez l'onglet Route, puis la route à modifier. Pour modifier la route à partir de la fenêtre : Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateur

411. Placez le curseur sur la route dans la fenêtre. La fenêtre

contextuelle de la route s'affiche.

2. Appuyez sur la touche Menu/Enter et utilisez les touches

fléchées pour sélectionner la route dans le menu. Le menu affiche des options supplémentaires.

L'option Éditer permet de déplacer et de supprimer des points de route dans la fenêtre. - L'option Détails ouvre la boîte de dialogue Édition Route dans laquelle vous pouvez définir les options de route, renommer les routes et gérer les détails.

3. Utilisez les touches fléchées pour sélectionner l'option que vous

souhaitez utiliser et appuyez sur la touche Menu/Enter.

4. Suivez les invites pour apporter des modifications et enregistrer

vos modifications. Supprimer une route Pour supprimer une route, placez le curseur sur la route, sélectionnez-la dans le menu, puis choisissez l'option Effacer dans le menu qui s'affiche. Création de routes à l'aide de waypoints existants Vous pouvez créer une route en associant des waypoints existants à partir de la boîte de dialogue Nouvelle Route. Pour activer la boîte de dialogue, sélectionnez l'onglet Route dans la boîte de dialogue qui s'affiche lorsque vous choisissez l'outil Waypoints, routes, traces de la page Accueil. Sélectionnez ensuite l'option Nouvelle Route.

Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateurVous pouvez également insérer des waypoints existants dans une route existante à partir de la boîte de dialogue Édition Route. Dans la boîte de dialogue Édition Route, sélectionnez le point de route dans la liste dans laquelle vous souhaitez insérer le waypoint et appuyez sur la touche Menu/Enter. Conversion de traces en routes La boîte de dialogue Éditer Trace (Edit Trail) permet de transformer une trace en route. Lorsque vous activez la trace et que vous sélectionnez la fenêtre contextuelle de la trace ou l'option Trace, la boîte de dialogue s'active. Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateur 43Vous pouvez également accéder à la boîte de dialogue Edit Trail (Éditer la trace) en sélectionnant l'outil Waypoints dans la page d'accueil. Boîte de dialogue Edit Route (Éditer Route) Vous pouvez ajouter et supprimer des points de route et modifier des propriétés de route à l'aide de la boîte de dialogue Edit Route (Éditer Route). Pour afficher cette boîte de dialogue, placez le curseur sur la route, puis sélectionnez la route dans le menu. Vous pouvez également y accéder en sélectionnant l'onglet Route dans la boîte de dialogue qui s'affiche lorsque vous sélectionnez l'outil Waypoints, routes, traces de la page Accueil. Sélectionnez le champ Nom pour modifier le nom. Activez l'affichage pour faire apparaître la route dans la fenêtre.

Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateurTraces Les traces constituent une représentation graphique de l'historique du chemin parcouru par le bateau. La trace permet de retracer l'itinéraire que vous avez suivi. Les traces peuvent être converties en routes à partir de la boîte de dialogue Éditer la trace. Reportez-vous à la section "Conversion de traces en routes" à la page 43. Par défaut, le système est configuré pour suivre et tracer automatiquement les déplacements du bateau dans la fenêtre. Le système continue d'enregistrer la trace jusqu'à ce que la longueur atteigne le nombre maximal de points. Il efface ensuite automatiquement les points les plus anciens. Vous pouvez désactiver la fonction de tracé automatique (enregistrement) via la boîte de dialogue Éditer Trace. Création d'une nouvelle trace Vous pouvez créer une nouvelle trace à partir de la boîte de dialogue Traces, activée à l'aide de l'outil Waypoints, routes, traces de la page Accueil et en sélectionnant l'onglet Traces. Paramètres des traces Les traces se composent d'une série de points reliés par des segments de ligne dont la longueur dépend de la fréquence d'enregistrement. Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateur 45Vous pouvez choisir de positionner les points de trace sur la base des réglages de temps, de la distance ou en laissant au système le soin de placer automatiquement un point de trace lorsqu'un changement de cap est enregistré.

Remarque : Pour être visible, l'option Traces doit également être activée dans la boîte de dialogue des paramètres de la fenêtre. Couleur des traces Pour colorier des traces :

• Sélectionnez la trace dans la boîte de dialogue Traces et définissez la couleur de l'ensemble de la trace dans la boîte de dialogue Éditer Trace.

Waypoints, routes et traces | Hook Reveal Series Manuel de l’utilisateurNavigation À propos de la navigation La fonction de navigation intégrée au système vous permet de naviguer vers la position du curseur, vers un waypoint ou le long d'une route prédéfinie. Pour plus d'informations sur le positionnement de waypoints et la création de routes, reportez-vous au chapitre "Waypoints, routes et traces" à la page 38. Options du menu Vous pouvez utiliser les options de menu pour :

• naviguer vers le curseur

• naviguer vers un waypoint

• suivre une route Lors de la navigation, le menu s'agrandit pour proposer les options suivantes :

• ignorer les waypoints lorsque vous suivez une route

• redémarrer la navigation vers le curseur, un waypoint ou une route

• annuler la navigation vers le curseur, un waypoint ou une route Naviguer jusqu'à la position du curseur Vous pouvez naviguer vers la position du curseur dans n'importe quelle fenêtre de carte/traceur GPS ou de sondeur. Placez le curseur sur la destination souhaitée dans la fenêtre, puis sélectionnez l'option Goto Curseur dans le menu.

Navigation | Hook Reveal Series Manuel de l’utilisateur 47Ú Remarque : L'option de menu Goto Curseur n'est pas disponible si vous êtes déjà en cours de navigation. Naviguer vers un waypoint Vous pouvez commencer la navigation vers un waypoint dans la fenêtre. Placez le curseur sur le waypoint, sélectionnez le waypoint dans le menu, puis l'option Aller au Waypoint. Suivre une route Pour suivre une route sur l'image, placez le curseur sur la route, sélectionnez-la dans le menu, puis choisissez l'option Démarrer Route. Lorsque vous avez commencé à naviguer sur cette route, vous pouvez sélectionner l'option de menu Navigation pour annuler la navigation, passer un waypoint et reprendre la route à partir de la position actuelle du bateau. Navigation Settings Rayon d'arrivée Place un cercle invisible autour du waypoint de destination. Lorsqu'il se trouve dans ce rayon, le bateau est considéré comme étant arrivé au waypoint.

Navigation | Hook Reveal Series Manuel de l’utilisateurLimite XTE Ce paramètre définit la distance sur laquelle le bateau peut dévier du cap sélectionné. S'il dépasse cette distance, une alarme se déclenche. Alarme XTE (Écart de route) Active/désactive l'alarme XTE. Traces Ouvre la boîte de dialogue Traces qui permet d'ajuster les paramètres des traces et de convertir celles-ci en routes pour la navigation. Reportez-vous au chapitre "Traces" à la page 45. Type de connexion Vous pouvez choisir d'enregistrer les points de trace sur la base des paramètres de temps, de distance ou en laissant l'unité placer automatiquement un waypoint lorsqu'un changement de cap est enregistré. Spécifiez l'un des types de connexion suivants dans la boîte de dialogue Réglages de navigation :

• Auto - l'unité place automatiquement un waypoint lorsqu'un changement de cap est enregistré.

• Distance - permet de sélectionner le champ de distance et de saisir la distance que vous souhaitez enregistrer.

• Heure - permet de sélectionner le champ Heure et de saisir la durée que vous souhaitez enregistrer. Navigation | Hook Reveal Series Manuel de l’utilisateur 49Sondeur La fonction sondeur fournit un aperçu de l'eau et du fond marinsous votre bateau pour vous permettre de détecter les poissons etd'examiner la structure du fond. Image de l'échosondeur

1 Échos de poisson2 Vitesse par rapport au fond*3 Profondeur*4 Température de l'eau*5 Fréquence6 Fond7 Échelle d'affichage*Superposition des données du sondeur facultative, possibilité demodification. Reportez-vous au chapitre "Superposition de données" à lapage 20. Zoom sur l'image Vous pouvez effectuer un zoom sur l'image à l'aide des touches dezoom.

Sondeur | Hook Reveal Series Manuel de l’utilisateurLe niveau de zoom s'affiche en bas à gauche de l'image. Lorsque vous effectuez un zoom et que le curseur est inactif, le fond de la mer reste affiché en bas de l'écran. Si le curseur est actif, l'appareil effectue un zoom avant à l'endroit de son pointage. Vous pouvez également effectuer un zoom sur l'image sous forme d'écran partagé et afficher les barres de Zoom. Reportez-vous à l'écran partagé "Zoom" à la page 57. Utilisation du curseur sur l'image Lorsque vous positionnez le curseur sur l'image, l'écran se met en pause, la profondeur au niveau de la position du curseur s'affiche et la fenêtre d'information ainsi que la barre d'historique s'activent. Affichage de l'historique Vous pouvez visualiser l'historique de la sonde en déplaçant l'image. Pour effectuer un panoramique sur l'image, placez le curseur sur l'image. Cette action interrompt le défilement automatique.

• Utilisez la flèche gauche pour déplacer le curseur vers la gauche de l'image. Continuez à appuyer sur la flèche gauche de manière à effectuer un panoramique vers la gauche et à afficher l'image d'historique.

• Utilisez la flèche droite de la même manière pour effectuer de nouveau un panoramique vers la droite et afficher l'image la plus récente.

• Pour reprendre le défilement normal, appuyez sur la touche Curseur/waypoint afin de supprimer le curseur de l'image. Enregistrement des données de sondeur Vous pouvez commencer l'enregistrement des données de sondeur et sauvegarder le fichier sur l'appareil ou sur une carte introduite dans le lecteur de carte de l'appareil. La boîte de dialogue Log sondeur est accessible à partir de la boîte de dialogue Contrôles système ou de la boîte de dialogue Paramètres sondeur. Sondeur | Hook Reveal Series Manuel de l’utilisateur 51Lorsque les données sont en cours d'enregistrement, un symbole rouge clignote dans l'angle supérieur gauche et un message apparaît par intermittence en bas de l'écran. Nom fichier Spécifiez un nom pour l'enregistrement (log). Format de fichier Sélectionnez un format de fichier dans le menu déroulant, slg (Sonar uniquement), xtf (Structure uniquement*) ou sl2 (Sonar et Structure).

Remarque : Le format XTF est réservé à une utilisation avec des outils de visualisation de Sonar tiers uniquement. Save to (Enregistrer dans) Permet d'indiquer si l'enregistrement doit être effectué en interne ou sur un périphérique de stockage connecté à l'appareil. Créer StructureMap

Remarque : Cette option est disponible uniquement sur les modèles TripleShot dotés de la fonctionnalité SideScan. Vous pouvez convertir les logs SideScan (.sl2) au format StructureMap (.smf) à la fin de l'enregistrement. Les fichiers log SideScan peuvent également être convertis au format StructureMap à l'aide de la fonctionnalité de la barre d'outils Stockage.

Sondeur | Hook Reveal Series Manuel de l’utilisateurTime remaining (Temps restant) Affiche le temps alloué restant qui est disponible pour les enregistrements. Arrêt de l'enregistrement des données de log du sondeur Sélectionnez Stop enregistrement dans la boîte de dialogue Contrôles système, puis Stop dans la boîte de dialogue Enregistrement sondeur pour arrêter l'enregistrement des données de log du sondeur. Visualisation des données enregistrées du sondeur Les fichiers de sonde enregistrés en interne et en externe peuvent être visualisés lorsque l'option d'affichage de l'historique de la sonde est sélectionnée dans la boîte de dialogue Réglages de la sonde (Sonar Settings). Reportez-vous à la section "Réglages de la sonde" à la page 60. Sondeur | Hook Reveal Series Manuel de l’utilisateur 53Personnalisation des paramètres de l'image Par défaut, l'appareil est en mode automatique et la plupart des paramètres sont automatisés. Il est recommandé que seuls les utilisateurs de sondeur expérimentés se servent des paramètres de personnalisation de l'image. Sélectionnez Auto dans le menu et passez en mode Personnalisé ou Pêche glace pour personnaliser les paramètres de l'image. Sélectionnez Plus d'options dans le menu afin de définir l'accès à des options supplémentaires pour l'image. Reportez-vous à la section "Plus d'options" à la page 57. Options des modes Personnalisé et Pêche glace Les modes Personnalisé et Pêche glace permettent d'accéder aux commandes pour régler manuellement le sondeur.

Remarque : Les options ci-dessous sont visibles uniquement dans les modes Personnalisé et Pêche glace. L'Échelle Le réglage de l'échelle détermine la profondeur de l'eau visible à l'écran. Fréquence L'appareil prend en charge les fréquences de plusieurs sondes. Les fréquences disponibles dépendent du modèle de sonde connecté. Sensibilité Une plus haute sensibilité permet d'afficher plus de détails. En diminuant la sensibilité, moins de détails seront visibles. Une quantité trop importante de détails risque d'encombrer l'écran. À l'inverse, il est possible que les échos souhaités ne s'affichent pas si le réglage de la sensibilité est trop faible.

Sondeur | Hook Reveal Series Manuel de l’utilisateurÚ Remarque : La Sensibilité Auto est le mode conseillé pour la plupart des conditions. Sensibilité Auto Sensibilité Auto ajuste automatiquement le rendement du sondeur à un niveau optimal. La sensibilité Auto peut être ajustée (+/-) selon vos préférences sans désactiver pour autant la fonction de sensibilité automatique. Réglage de la sensibilité

1. Sélectionnez l'option de menu Sensibilité Auto pour désactiver

le réglage automatique.

2. Mettez l'option de menu de barre de défilement en surbrillance

à l'aide des touches fléchées.

3. Appuyez sur la touche Menu/Enter pour l'activer.

4. Ajustez-la à l'aide des touches fléchées.

5. Appuyez sur la touche Menu/Enter pour confirmer le réglage.

6. Appuyez sur la touche Quitter (X) pour quitter le menu.

Options avancées Vitesse Ping L'option Vitesse Ping permet de configurer la vitesse à laquelle la sonde transmet le signal dans l'eau. Par défaut, la vitesse Ping est définie sur la valeur maximale. Il peut être nécessaire de régler la vitesse Ping pour limiter les interférences. Vitesse de défilement Vous pouvez sélectionner la vitesse de défilement de l'image à l'écran. Une vitesse de défilement élevée actualise plus rapidement l'image à l'écran, tandis qu'une vitesse de défilement faible présente un historique plus long.

Remarque : Dans certaines conditions il peut être nécessaire d'ajuster la vitesse de défilement pour obtenir une image plus exploitable. Vous pouvez par exemple ajuster l'image sur une vitesse de défilement plus rapide lorsque vous pêchez à la verticale du bateau quand celui-ci est immobile. Sondeur | Hook Reveal Series Manuel de l’utilisateur 55Rejection bruit Des interférences provenant des pompes de fond de cale, de vibrations du moteur, de bulles d'air, etc., peuvent brouiller l'image du sondeur. Les options de filtrage de bruit permettent de filtrer les interférences et de réduire la quantité de parasites à l'écran. Clarté Surface L'action des vagues, des sillages et de l'inversion de température peut brouiller l'affichage à proximité de la surface. L'option Clarté Surface réduit le brouillage près de la surface en réduisant la sensibilité du récepteur près de la surface. Colorline (Contraste) Permet à l'utilisateur de régler les couleurs de l'affichage afin d'aider à différencier les cibles les moins dures des plus dures. Le réglage de la Colorline peut permettre de dissocier les poissons des structures importantes sur le fond lui-même ou à proximité de celui-ci. Utilisez les flèches haut et bas pour ajuster la barre de défilement. Retour mode défaut Cette option de menu est disponible si vous personnalisez un ou plusieurs paramètres. Lorsque vous la sélectionnez, tous les paramètres personnalisés sont rétablis sur les paramètres par défaut.

Sondeur | Hook Reveal Series Manuel de l’utilisateurPlus d'options Options d'affichage partagé Les options d'écran partagé sont disponibles dans le sous-menu d'écran partagé. Zoom

1 Niveau de zoom 2 Barres de Zoom Le mode Zoom fournit une vue agrandie de l'image du sondeur à gauche de la fenêtre. Par défaut, le niveau de zoom est configuré sur 2x. Vous pouvez cependant sélectionner un facteur de zoom allant jusqu'à 8x à l'aide des touches de zoom. Les barres de zoom de l'échelle situées à droite de l'écran indiquent l'échelle agrandie. Si vous augmentez le facteur de zoom, l'échelle sera réduite. Cela se reflétera par une réduction de la distance entre les deux barres de zoom. Suivi Fond Le mode Suivi Fond se révèle utile lorsque vous souhaitez afficher les cibles proches du fond. Dans ce mode, la fenêtre gauche affiche Sondeur | Hook Reveal Series Manuel de l’utilisateur 57une vue « aplatie » du fond marin. L'échelle d'affichage est modifiée pour mesurer à partir du fond marin (0) vers la surface. Le fond marin et la ligne zéro sont toujours affichés dans la fenêtre de gauche, indépendamment de l'échelle d'affichage sélectionnée. Le réglage du facteur d'échelle figurant dans la fenêtre de gauche s'effectue tel que décrit pour l'option Zoom. Flasher Le mode Flasher affiche une vue de sondeur clignotant dans la fenêtre de gauche et une vue de sondeur normale dans la fenêtre de droite. Scope Amplitude Le scope Amplitude affiche les données d'un sondeur sur la fenêtre. La force de l'écho réel est indiquée à la fois par sa largeur et par l'intensité de sa couleur. Palettes Vous pouvez choisir parmi plusieurs palettes d'affichage. Fish ID Vous pouvez choisir la manière dont les cibles poissonneuses s'afficheront sur l'écran. Vous pouvez également choisir si vous souhaitez être notifié par un bip lorsqu'un symbole d'ID de poisson apparaît dans la fenêtre. Échos traditionnels de poissons Symboles de poisson Symboles de poissons et indication de profondeur

Remarque : Tous les symboles de poissons ne sont pas nécessairement de vrais poissons.

Sondeur | Hook Reveal Series Manuel de l’utilisateurBeeps Fish ID Lorsque cette option est sélectionnée, le système émet un bip lorsqu'un poisson est identifié. Overlay DownScan Lorsqu'une sonde DownScan est connectée à votre système, vous pouvez superposer des images DownScan sur l'image d'Sonar normale. Lorsqu'Overlay DowsScan est activé, le menu de fenêtre du Sonar s'agrandit pour proposer les options DownScan de base. Mesure de distances Vous pouvez utiliser le curseur pour mesurer la distance entre la position de deux points sur l'image.

1. Positionnez le curseur sur le point à partir duquel vous voulez

2. Démarrez la fonction de mesure à partir de l'option de menu

Remarque : La fonction de mesure n'est pas disponible dans le menu si le curseur n'est pas placé sur l'image.

3. Placez le curseur sur le second point de mesure

Une ligne est alors tracée entre les points de mesure et la distance s'affiche dans la fenêtre Cursor Information (Informations curseur)

4. Continuez à sélectionner de nouveaux points de mesure si

nécessaire Vous pouvez utiliser le menu pour repositionner le point de départ et d'arrivée tant que la fonction de mesure est activée. Lorsque vous sélectionnez Mesure terminée ou appuyez sur la touche Quitter (X), la fonction de mesure est désactivée. Appuyez sur la touche Curseur/waypoint pour supprimer le curseur de l'image afin de rétablir le défilement normal de l'image. Sondeur | Hook Reveal Series Manuel de l’utilisateur 59Réglages des traces Log Sondeur Sélectionnez pour démarrer et arrêter l'enregistrement des données du Sonar . Pour plus d'informations, reportez-vous à la section "Enregistrement des données de sondeur" à la page 51. View Sonar log (Voir log du sondeur) Cette option permet de consulter les enregistrements du sondeur. Le fichier log s'affiche sous la forme d'une image mise en pause. Vous pouvez en contrôler le défilement et l'affichage à l'aide de l'option de menu Contrôle. Vous pouvez utiliser le curseur de l'image rejouée, puis créer un panorama de l'image comme sur une image de sondeur normale. Pour quitter la fonction Vue, appuyez sur la touche Quitter (X). Sonde Sélectionnez le modèle de sonde reliée à votre appareil. La sonde sélectionnée détermine les applications disponibles (Sonar, DownScan et SideScan) et les fréquences que peut sélectionner l'opérateur pendant le fonctionnement du sondeur. Offset de la profondeur Les transducteurs mesurent toujours la profondeur comprise entre le transducteur et le fond. Par conséquent, les relevés de profondeur ne prennent pas en compte, dans leur calcul, la distance qui sépare

Sondeur | Hook Reveal Series Manuel de l’utilisateurla sonde du point le plus bas du bateau (par exemple, du bas de la quille, du gouvernail ou de l'aileron) dans l'eau ou de la sonde à la surface de l'eau. Avant de définir l'offset, mesurez la distance entre la sonde et le point le plus bas du bateau dans l'eau, ou entre la sonde et la surface de l'eau.

A Point d'offset le plus bas du bateau : permet de définir la distance entre la sonde et le point le plus bas du bateau dans l'eau. Cette option doit être définie sur une valeur négative. Par exemple : - 0,3 m (- 1 pi) B C) Pour une profondeur sous la surface (ligne de flottaison) : définissez la distance entre la sonde et la surface. Sa valeur doit être positive. Par exemple : +0,5 m (+1,77 pi) Pour la profondeur sous la sonde, définissez l'offset sur 0. Water temperature calibration (Calibration de température de l'eau) La calibration de la température permet d'ajuster la valeur de la température de l'eau à partir de la sonde de sondeur. Cela peut s'avérer nécessaire pour corriger les influences localisées sur la température mesurée. Plage de calibration : de -9,9° à +9,9°. Valeur par défaut : 0°. Sondeur | Hook Reveal Series Manuel de l’utilisateur 61Ú Remarque : La calibration de température de l'eau apparaît uniquement si la sonde est en mesure de relever la température.

Sondeur | Hook Reveal Series Manuel de l’utilisateurSideScan À propos de la fonctionnalité SideScan SideScan fournit une couverture large et très détaillée des fonds marins des deux côtés de votre bateau.

Remarque : SideScan est disponible uniquement sur les modèles TripleShot lorsqu'une sonde compatible avec la fonctionnalité SideScan est connectée. Image SideScan L'image SideScan peut être configurée pour afficher un balayage latéral gauche, droit ou les deux. 1 Vitesse par rapport au fond 2 Profondeur 3 Température 4 Fréquence 5 Échelle d'affichage Zoom sur l'image Permet de déterminer, à partir du centre de l'image, jusqu'à quelle distance l'image doit être affichée, à gauche et à droite :

• utilisez les touches de zoom

SideScan | Hook Reveal Series Manuel de l’utilisateur 63• utilisez le paramètre d'échelle dans le menu Toute modification d'échelle entraîne un zoom avant ou arrière sur l'image. Utilisation du curseur dans la fenêtre Par défaut, le curseur n'apparaît pas sur l'image. Pour placer le curseur sur l'image, appuyez sur la touche Curseur/waypoint. Utilisez les touches fléchées pour positionner le curseur. Lorsque vous placez le curseur sur l'image, l'écran se met en pause et la fenêtre d'information du curseur est activée. La distance gauche/droite entre le bateau et le curseur s'affiche au niveau de la position du curseur. Pour supprimer le curseur et ses éléments de la fenêtre, appuyez sur la touche Curseur/waypoint. Affichage de l'historique Vous pouvez visualiser l'historique en effectuant un panoramique de l'image. Pour effectuer un panoramique sur l'image, appuyez sur la touche Curseur/waypoint pour placer le curseur sur l'image. Cette action interrompt le défilement automatique.

• Déplacez le curseur vers le bas de l'image à l'aide de la flèche bas. Continuez à appuyer sur la flèche bas de manière à effectuer un panoramique vers le bas et à afficher l'image d'historique.

SideScan | Hook Reveal Series Manuel de l’utilisateur• Utilisez la flèche haut de la même manière pour effectuer de nouveau un panoramique vers le haut et afficher l'image la plus récente.

• Pour reprendre le défilement normal, appuyez sur la touche Curseur/waypoint afin de supprimer le curseur de l'image. Enregistrement des données SideScan Vous pouvez enregistrer les données SideScan et le fichier sur l'appareil ou sur une carte mémoire, tel que décrit dans la section "Démarrage de l'enregistrement des données du sondeur" à la page 51. Configuration de l'image SideScan Par défaut, l'appareil est en mode automatique et la plupart des paramètres sont automatisés. Il est recommandé que seuls les utilisateurs de sondeur expérimentés se servent des paramètres de personnalisation de l'image. Sélectionnez Auto dans le menu et passez en mode Personnalisé pour personnaliser les paramètres de l'image. Reportez-vous à "Options de personnalisation" à la page 66 Des options supplémentaires sont disponibles pour les modes Auto et Personnalisé. Reportez-vous à la section "Plus d'options" à la page

Lorsque le curseur est actif, certaines options du menu sont remplacées par des fonctions du mode Curseur. Appuyez sur la touche Curseur/waypoint pour supprimer le curseur de l'image ainsi que les options de menu du curseur. SideScan | Hook Reveal Series Manuel de l’utilisateur 65Options de personnalisation Échelle Le réglage de l'échelle détermine la profondeur de l'eau et l'échelle SideScan visibles à l'écran. Échelle Auto Si l'échelle est configurée sur Auto, le système configure automatiquement l'échelle en fonction de la profondeur de l'eau. Niveaux d'échelle prédéfinis Vous pouvez choisir parmi plusieurs niveaux d'échelle prédéfinis. Fréquences Deux fréquences sont prises en charge. La fréquence 455 kHz permet une échelle et une qualité d'image idéales dans la plupart des cas, tandis que la fréquence 800 kHz est utilisée pour obtenir un niveau de détail plus élevé dans les zones de hauts-fonds. Contraste Détermine le ratio de clarté entre les zones claires et sombres de l'écran.

Remarque : Il est recommandé d'utiliser le réglage Contraste Auto. Pour ajuster le réglage du contraste :

1. Sélectionnez l'option Contraste dans le menu.

2. Sélectionnez Contraste Auto et appuyez sur la touche Menu/

Enter pour désactiver le contraste automatique.

3. Mettez la barre de réglage en surbrillance à l'aide des touches

fléchées et appuyez sur la touche Menu/Enter pour l'activer.

4. Ajustez le réglage à l'aide des touches fléchées.

5. Appuyez sur la touche Menu/Enter pour enregistrer vos

SideScan | Hook Reveal Series Manuel de l’utilisateurParamètres avancés Clarté Surface L'action des vagues, des sillages et des inversions de température peut brouiller l'affichage à proximité de la surface. L'option Clarté Surface réduit le brouillage près de la surface en réduisant la sensibilité du récepteur près de la surface.

Remarque : Par défaut, l'option Clarté Surface est réglée sur Basse pour un rendu et une clarté d'image optimaux. Retour mode défaut Cette option de menu est disponible si vous personnalisez un ou plusieurs paramètres. Lorsque vous la sélectionnez, tous les paramètres personnalisés sont rétablis sur les paramètres par défaut. Plus d'options Inversion latérale des images Si nécessaire, inverse l'image latéralement vers la gauche ou la droite en fonction du sens de montage de la sonde. Lignes d'échelle Des lignes d'échelle peuvent être ajoutées à l'image pour faciliter l'estimation de la distance. Palettes Vous pouvez choisir parmi plusieurs palettes d'affichage. Vue Indique si la page SideScan doit s'afficher dans la partie gauche de l'image uniquement, dans la partie droite uniquement ou à gauche et à droite simultanément. Mesure de distances Vous pouvez utiliser le curseur pour mesurer la distance entre la position de deux points sur l'image.

1. Positionnez le curseur sur le point à partir duquel vous voulez

mesurer la distance SideScan | Hook Reveal Series Manuel de l’utilisateur

672. Démarrez la fonction de mesure à partir de l'option de menu

Remarque : La fonction de mesure n'est pas disponible dans le menu si le curseur n'est pas placé sur l'image.

3. Placez le curseur sur le second point de mesure

Une ligne est alors tracée entre les points de mesure et la distance s'affiche dans la fenêtre Cursor Information (Informations curseur)

4. Continuez à sélectionner de nouveaux points de mesure si

nécessaire Vous pouvez utiliser le menu pour repositionner le point de départ et d'arrivée tant que la fonction de mesure est activée. Lorsque vous sélectionnez Mesure terminée ou appuyez sur la touche Quitter (X), la fonction de mesure est désactivée. Appuyez sur la touche Curseur/waypoint pour supprimer le curseur de l'image afin de rétablir le défilement normal de l'image.

SideScan | Hook Reveal Series Manuel de l’utilisateurDownscan À propos de la fonctionnalité DownScan DownScan permet d'obtenir des images détaillées de la structure etdes poissons se trouvant directement sous votre bateau. La fenêtreDownScan est disponible uniquement lorsqu'une sondecompatible avec la fonctionnalité DownScan est connectée ausystème. Fenêtre DownScan

1 Vitesse par rapport au fond2 Profondeur3 Température4 FréquenceProfondeur5 Échelle d'affichage Zoom sur l'image DownScan Vous pouvez effectuer un zoom sur une image DownScan à l'aidedes touches de zoom. Downscan | Hook Reveal Series Manuel de l’utilisateur 69Utilisation du curseur dans la fenêtre DownScan Par défaut, le curseur n'apparaît pas sur l'image DownScan. Pour placer le curseur sur l'image, appuyez sur la touche Curseur/ waypoint. Utilisez les touches fléchées pour positionner le curseur. Lorsque vous placez le curseur sur une image DownScan, l'écran se met en pause et la fenêtre d'information du curseur est activée. La distance entre le bateau et le curseur est indiquée dans la ligne en bas de la fenêtre d'information du curseur. La profondeur est indiquée à gauche du curseur. Pour supprimer le curseur et ses éléments de la fenêtre, appuyez sur la touche Curseur/waypoint. Goto Curseur Vous pouvez naviguer vers une position sélectionnée sur l'image en plaçant le curseur sur la fenêtre, puis en utilisant l'option Goto Curseur du menu. Affichage de l'historique DownScan Vous pouvez afficher l'historique DownScan en effectuant un panoramique sur l'image. Pour effectuer un panoramique sur l'image, appuyez sur la touche Curseur/waypoint pour placer le curseur sur l'image. Cette action interrompt le défilement automatique.

• Utilisez la flèche gauche pour déplacer le curseur vers la gauche de l'image. Continuez à appuyer sur la flèche gauche de manière à effectuer un panoramique vers la gauche et à afficher l'image d'historique.

• Utilisez la flèche droite de la même manière pour effectuer de nouveau un panoramique vers la droite et afficher l'image la plus récente.

• Pour reprendre le défilement normal, appuyez sur la touche Curseur/waypoint afin de supprimer le curseur de l'image.

Downscan | Hook Reveal Series Manuel de l’utilisateurEnregistrement des données DownScan Pour enregistrer les données DownScan, sélectionnez le format de fichier correspondant dans la boîte de dialogue Record (Enregistrer). Reportez-vous à la section "Démarrage de l'enregistrement des données du sondeur" à la page 51. Personnalisation des paramètres de l'image Par défaut, l'appareil est en mode automatique et la plupart des paramètres sont automatisés. Il est recommandé que seuls les utilisateurs de sondeur expérimentés se servent des paramètres de personnalisation de l'image du sondeur. Sélectionnez Auto dans le menu et passez en mode Personnalisé pour personnaliser les paramètres de l'image. Des options supplémentaires sont disponibles pour les modes Auto et Personnalisé. Reportez-vous à la section "Plus d'options" à la page

Lorsque le curseur est actif, certaines options du menu sont remplacées par des fonctions du mode Curseur. Appuyez sur la touche Curseur/waypoint pour supprimer le curseur de l'image ainsi que les options de menu du curseur. Options du mode Personnalisé Lorsque le mode Personnalisé est sélectionné, le menu affiche plus d'options. Utilisez ces options de menu pour personnaliser l'image. Échelle Le réglage de l'échelle détermine la profondeur de l'eau visible sur l'image. Échelle Auto Par défaut, l'échelle est configurée sur Auto. Si vous sélectionnez Auto, le système affiche automatiquement la hauteur totale entre la surface de l'eau et le fond marin. Niveaux d'échelle prédéfinis Permet de sélectionner une échelle spécifique de profondeur qui ne soit pas liée à la profondeur de l'eau. Downscan | Hook Reveal Series Manuel de l’utilisateur 71Fréquence DownScan peut être utilisé à une fréquence de 800 kHz ou de 455 kHz. La fréquence 800 kHz offre la résolution la plus élevée avec une échelle moins grande. La fréquence 455 kHz offre la meilleure échelle, mais avec une résolution inférieure. Retour mode défaut Cette option de menu est disponible si vous personnalisez un ou plusieurs paramètres. Lorsque vous la sélectionnez, tous les paramètres personnalisés sont rétablis sur les paramètres par défaut. Contraste Détermine le ratio de clarté entre les zones claires et sombres de l'écran.

Remarque : Il est recommandé d'utiliser le réglage Contraste Auto. Pour ajuster le réglage du contraste :

1. Sélectionnez l'option Contraste dans le menu.

2. Sélectionnez Contraste Auto et appuyez sur la touche Menu/

Enter pour désactiver le contraste automatique.

3. Mettez la barre de réglage en surbrillance à l'aide des touches

fléchées et appuyez sur la touche Menu/Enter pour l'activer.

4. Ajustez le réglage à l'aide des touches fléchées.

5. Appuyez sur la touche Menu/Enter pour enregistrer vos

réglages. FishReveal Sélectionnez FishReveal pour afficher les échos de poissons dans l'image. Lorsque FishReveal est activé, le menu se développe pour inclure les options FishReveal.

Downscan | Hook Reveal Series Manuel de l’utilisateurSensibilité Permet de contrôler la sensibilité des données FishReveal. Une plus haute sensibilité permet d'afficher plus de détails. En diminuant la sensibilité, moins de détails seront visibles. Une quantité trop importante de détails risque d'encombrer l'écran. Si la sensibilité est trop basse, les échos de poissons faibles pourraient ne pas être affichés. Colorline (Contraste) Permet de régler les couleurs des données d'écho de poissons pour les différencier des autres cibles. Le réglage du contraste peut permettre de dissocier les poissons des structures importantes sur le fond lui-même ou à proximité de celui-ci. Clarté Surface L'action des vagues, le sillage et les inversions de température peuvent brouiller l'affichage à proximité de la surface. L'option Clarté Surface réduit le brouillage près de la surface en réduisant la sensibilité du récepteur près de la surface. Palette Faites votre choix parmi plusieurs palettes d'affichage optimisées pour différentes conditions de pêche.

Remarque : Le choix de la palette est souvent une préférence utilisateur et peut varier en fonction des conditions de pêche. Il est préférable de sélectionner une palette qui offre un bon contraste entre les détails de l'image et les échos FishReveal. Downscan | Hook Reveal Series Manuel de l’utilisateur 73Options avancées Clarté Surface L'action des vagues, des sillages et des inversions de température peut brouiller l'affichage à proximité de la surface. L'option Clarté Surface réduit le brouillage près de la surface en réduisant la sensibilité du récepteur près de la surface.

Remarque : Par défaut, l'option Clarté Surface est réglée sur Basse pour un rendu et une clarté d'image optimaux. Plus d'options Lignes d'échelle Des lignes d'échelle peuvent être ajoutées à l'image pour faciliter l'estimation de la profondeur. Palettes Vous pouvez choisir parmi plusieurs palettes d'affichage. Mesure de distances Vous pouvez utiliser le curseur pour mesurer la distance entre la position de deux points sur l'image.

1. Positionnez le curseur sur le point à partir duquel vous voulez

2. Démarrez la fonction de mesure à partir de l'option de menu

Remarque : La fonction de mesure n'est pas disponible dans le menu si le curseur n'est pas placé sur l'image.

3. Placez le curseur sur le second point de mesure

Une ligne est alors tracée entre les points de mesure et la distance s'affiche dans la fenêtre Cursor Information (Informations curseur)

4. Continuez à sélectionner de nouveaux points de mesure si

nécessaire Vous pouvez utiliser le menu pour repositionner le point de départ et d'arrivée tant que la fonction de mesure est activée. Lorsque vous sélectionnez Mesure terminée ou appuyez sur la touche Quitter (X), la fonction de mesure est désactivée. Appuyez

Downscan | Hook Reveal Series Manuel de l’utilisateursur la touche Curseur/waypoint pour supprimer le curseur de l'image afin de rétablir le défilement normal de l'image. Downscan | Hook Reveal Series Manuel de l’utilisateur 75StructureMap À propos de StructureMap La fonctionnalité StructureMap superpose des images SideScan issues d'une source SideScan sur la carte. StructureScan vous permet de visualiser plus aisément l'environnement sous-marin par rapport à votre position et vous aide à interpréter les images SideScan.

Remarque : SideScan est disponible uniquement sur les modèles TripleShot lorsqu'une sonde compatible avec la fonctionnalité SideScan est connectée. Image StructureMap L'image StructureMap peut être affichée sous forme de superposition dans votre fenêtre de carte. Lorsque Overlay Structure est sélectionné dans le menu de la fenêtre de carte, le menu se développe pour afficher les options Overlay Structure. L'exemple ci-dessous montre la combinaison d'une fenêtre Overlay Structure et d'une fenêtre SideScan traditionnelle. Avec Overlay Structure, vous vous déplacez dans la fenêtre carte comme vous avez l'habitude de le faire. Utilisez les touches de zoom pour effectuer un zoom sur la carte et l'image sondée.

StructureMap | Hook Reveal Series Manuel del’utilisateurConseils avec StructureMap

• Pour obtenir un aperçu de structures plus grandes (une épave, etc.), ne naviguez pas au-dessus. Déplacez plutôt le bateau de manière à vous positionner à gauche ou à droite de la structure.

• Ne superposez pas de traces d'historique lorsque vous effectuez un sondage en parallèle d'une zone. Enregistrement de données StructureMap Utilisez l'option Log Sondeur dans la boîte de dialogue Contrôles système pour enregistrer les données SideScan et les convertir en données StructureMap. L'enregistrement peut être lancé à partir de la boîte de dialogue Contrôles système lorsque la boîte de dialogue est ouverte à partir de la fenêtre SideScan ou de la fenêtre de carte avec l'option Overlay Structure activée. Lorsque les données SideScan sont en cours d'enregistrement, un symbole rouge clignote et un message apparaît par intermittence en bas de l'écran.

Remarque : Le message affiche des informations sur la taille du fichier. Pour permettre une conversion plus rapide des fichiers, la taille de vos logs ne doit pas dépasser 100 Mo. L'enregistrement est arrêté en sélectionnant la fonction Stop enregistrement dans la boîte de dialogue Contrôles système. Conversion des données SideScan au format StructureMap Un fichier log SideScan (.sl2) est converti au format StructureMap (.smf) après son enregistrement à partir de la boîte de dialogue d'enregistrement ou de l'explorateur de fichiers. Vous pouvez créer des fichiers standard ou haute résolution. Les fichiers .smf haute résolution capturent plus de détails, mais leur conversion dure plus longtemps et leur taille est supérieure à celle des fichiers de résolution standard. Pour économiser de l'espace, il est conseillé de supprimer les fichiers SideScan (.sl2) après la conversion. StructureMap | Hook Reveal Series Manuel de l’utilisateur 77Utilisation de StructureMap avec des relevés cartographiques StructureMap vous permet de bénéficier de fonctionnalités de cartographie complètes et de les associer à une cartographie préchargée comme C-MAP, Navionics et toute autre carte de fournisseurs tiers compatibles avec le système. Lorsque vous utilisez StructureMap avec des relevés cartographiques, copiez les fichiers StructureMap (.smf) sur la mémoire interne des unités. Il est conseillé de conserver des copies des fichiers StructureMap sur des cartes de données cartographiques externes. Options structure Pour ajuster les réglages StructureMap, accédez au menu Options structure. Ce menu est disponible lorsque Overlay Structure est activé. Toutes les options ne sont pas disponibles lorsque les fichiers StructureMap sauvegardés sont utilisés comme source. Les options non disponibles sont grisées. Transparence Définit l'opacité de Overlay Structure. Avec un réglage de transparence minimum, les détails de la carte sont presque masqués par la superposition de StructureMap. Palettes Permet de sélectionner la palette de couleurs de l'image. Contraste Détermine le ratio de clarté entre les zones claires et sombres de l'écran. Colonne d'eau Affiche/masque la colonne d'eau en mode Live. Si cette option est désactivée, les bancs de poissons risquent de ne pas apparaître sur l'image SideScan.

StructureMap | Hook Reveal Series Manuel de l’utilisateurSi elle est activée, la précision de l'image SideScan sur la carte peut être affectée par la profondeur de l'eau. Effacer historique Efface les données d'historique en mode Live de l'écran et commence à afficher uniquement les données les plus récentes. StructureMap | Hook Reveal Series Manuel de l’utilisateur 79Alarmes Systèmes d'alarme Le système vérifie continuellement les situations potentiellement dangereuses et les éventuelles défaillances du système pendant son fonctionnement. Lorsqu'une situation d'alerte se produit, un message d'alarme s'affiche instantanément à l'écran. Si vous avez activé la sirène, une alarme sonore se déclenche après réception du message d'alarme. L'alarme est enregistrée dans la liste des alarmes dans laquelle vous pouvez en consulter les détails et effectuer les actions correctives appropriées. Type de messages Les messages sont classés selon le degré d'influence que la situation constatée a sur votre bateau. Les codes couleur suivants sont utilisés : Couleur Importance Rouge Alarme critique Orange Alarme importante Jaune Alarme standard Bleu Avertissement Vert Avertissement léger Messages d'alarme Un message d'alarme s'affiche avec le nom de l'alarme comme titre, suivi des détails de l'alarme. Confirmation d'un message Les options de la boîte de dialogue Alarmes pour valider un message varient en fonction de l'alarme :

Alarmes | Hook Reveal Series Manuel de l’utilisateurCette option définit l'état de l'alarme comme validé. La sirène/ l'alarme s'arrête, et la boîte de dialogue des alarmes disparaît. L'alarme demeure toutefois active dans la liste des alarmes jusqu'à ce que l'événement ayant causé l'alarme ait disparu.

• Désactiver Désactive le réglage actuel de l'alarme. L'alarme ne s'affiche plus, excepté si vous la réactivez dans la boîte de dialogue de paramétrage des alarmes. Il n'y a pas de temps limite pour le message et l'alarme. Ils restent activés jusqu'à ce que vous les confirmiez ou jusqu'à ce que l'événement ayant déclenché l'alarme soit corrigé. Boîte de dialogue des alarmes Activez la sirène à partir de la boîte de dialogue Alarmes. Sélectionnez l'option Paramètres pour ouvrir la boîte de dialogue Paramètres de l'alarme. Toutes les alarmes sont définies dans la boîte de dialogue Alarms Settings (Réglage Alarmes). Alarmes | Hook Reveal Series Manuel de l’utilisateur

Alarmes | Hook Reveal Series Manuel de l’utilisateurOutils La fenêtre Outils comprend les icônes utilisées pour accéder auxoptions et outils communs à toutes les fenêtres.La fenêtre des outils est située sur la page Accueil. Paramètres Permet d'accéder aux réglages de l'application et du système. Paramètres système Les paramètres système permettent d'accéder aux élémentssuivants :LanguePermet de définir la langue utilisée pour les fenêtres, les menus etles boîtes de dialogue. Lorsque vous modifiez la langue, l'unitéredémarre.Params BateauPermet de spécifier les attributs physiques du bateau. Outils | Hook Reveal Series Manuel de l’utilisateur 83Taille Caractères Option permettant de régler la taille du texte des menus et des boîtes de dialogue. Beeps touches Option permettant de contrôler le volume des bips chaque fois qu'une touche est actionnée. Heure Option permettant de contrôler le décalage des fuseaux horaires locaux ainsi que le format de date et heure. Datum La plupart des cartes papier sont réalisées au format WGS84. Si vos cartes papier sont dans un format différent, vous pouvez modifier les paramètres de Datum de façon à ce que le format corresponde à celui de vos cartes papier. Système de Coord Plusieurs systèmes de coordonnées peuvent être utilisés pour le contrôle des coordonnées de latitude et de longitude affichées dans la fenêtre. Variation magnétique La variation magnétique est la différence entre les directions véritables et les directions magnétiques, due à la différence de localisation des pôles nord géographique et magnétique. Toute anomalie locale, telle qu'un gisement de fer, peut également affecter les directions magnétiques. Lorsqu'il est configuré sur le mode Auto, le système convertit automatiquement le nord magnétique en nord réel. Si vous devez indiquer vous-même une variation magnétique locale, sélectionnez le mode Manuel. Satellites Page de statut des satellites actifs.

Outils | Hook Reveal Series Manuel de l’utilisateurRestaurer les paramètres par défaut Option permettant de sélectionner les paramètres pour lesquels vous souhaitez rétablir la configuration d'usine.

Avertissement: Si des waypoints, routes et traces

sont sélectionnés, ils seront supprimés de manière définitive. Avancé Fenêtre affichant plus de paramètres avancés. Utilisée pour déterminer comment votre système affichera à l'écran les informations relatives aux interfaces utilisateur. Permet en outre de contrôler quelles fonctions s'affichent dans l'interface. Enregistrement Vous invite à enregistrer votre appareil. L'enregistrement peut être effectué :

• À partir d'un appareil intelligent avec accès à Internet

• Sur le téléphone À propos Affiche les mentions de copyright, la version du logiciel et des informations techniques sur cette unité. L'option d'assistance permet d'accéder à l'assistant de service. Reportez-vous à la section "Assistant de service" à la page 89. Navigation Permet d'accéder à des options et des boîtes de dialogue pour effectuer des réglages sur votre navigation, comme le rayon, la limite XTE, l'alarme XTE, les traces et le type de connexion. Reportez- vous à la section "Réglages de navigation" à la page 48. Carte Permet d'accéder à des options et des boîtes de dialogue pour effectuer des réglages sur vos cartes. Les paramètres et les options d'affichage définis à la page des réglages de carte sont communs à toutes les fenêtres de carte. Reportez-vous au chapitre "Paramètres de carte" à la page 35. Outils | Hook Reveal Series Manuel de l’utilisateur 85Sondeur Permet d'accéder à diverses options et boîtes de dialogue pour effectuer des réglages sur votre sondeur. Consultez la section "Réglages du Sondeur" à la page 60. Alarmes Permet d'activer la sirène. Cette option permet également d'ouvrir une boîte de dialogue dans laquelle vous pouvez sélectionner les alarmes à activer. Cette boîte de dialogue inclut par ailleurs des informations sur les alarmes ainsi que leur historique. Reportez-vous au chapitre "Boîte de dialogue des alarmes" à la page 81. Unités Permet de régler les unités de mesure pour différents types de données. Simulateur Permet de contrôler manuellement le simulateur. Pour plus d'informations, consultez la section "Simulateur" à la page 93. Waypoints/routes/trails Liste détaillée des waypoints, routes et traces. Pour plus d'informations, veuillez vous reporter à la section intitulée "Waypoints, routes et traces" à la page 38. Info Permet d'accéder aux informations relatives au soleil, à la lune, aux marées et au trajet. Soleil, Lune Affiche le lever et le coucher du soleil, ainsi que le lever et le coucher de la lune pour une position en fonction de la date et de la latitude/longitude de la position saisies. Marées Affiche les informations de marée pour la station de marées la plus proche de votre position.

Outils | Hook Reveal Series Manuel de l’utilisateurToutes les stations de marées disponibles peuvent être sélectionnées à partir du champ de station de marée. Pour modifier la date, accédez au champ de date à l'aide des touches fléchées et appuyez sur la touche Menu/Enter pour afficher la fonction de calendrier. Trajet Fournit des informations sur le trajet. Utilisez cette option pour réinitialiser les informations sur le trajet. Stockage Accédez au système de gestion des fichiers. Utilisé pour parcourir et gérer le contenu de la mémoire interne de l'appareil et des périphériques de stockage connectés à l'appareil. Copie de fichiers sur un périphérique de stockage Vous pouvez copier les données utilisateur telles que les captures d'écran, les journaux, etc. sur un périphérique de stockage connecté à l'appareil. Vous pouvez également exporter les données utilisateur telles que les paramètres système, les waypoints, les routes et les Trails sur le périphérique de stockage. L'exportation des fichiers est présentée dans la section "Maintenance" à la page 88. Outils | Hook Reveal Series Manuel de l’utilisateur 87Maintenance Maintenance préventive L'appareil ne contient aucun composant réparable sur site. Par conséquent, l'opérateur ne peut effectuer qu'un nombre très limité d'interventions de maintenance sur l'équipement. Il est recommandé de toujours installer la protection solaire lorsque l'appareil n'est pas utilisé.

Remarque : La protection solaire est un accessoire en option (vendu séparément). Consultez le guide d'installation fourni avec votre appareil. Nettoyage de l'unité d'affichage Pour nettoyer l'écran :

• Utilisez un chiffon en microfibre ou en coton doux. Rincez abondamment à l'eau douce pour éliminer tout résidu de sel. Le sel cristallisé, le sable, la saleté, etc. peuvent rayer le revêtement de protection si vous utilisez un chiffon humide. Vaporisez de l'eau douce sur l'écran, puis séchez délicatement l'appareil avec un chiffon en microfibre ou en coton doux. Ne frottez pas. Pour nettoyer le boîtier :

• Utilisez de l'eau chaude avec une goutte de liquide vaisselle ou de détergent. Évitez les produits de nettoyage abrasifs et ceux contenant des solvants (acétone, white spirit, etc.), de l'acide, de l'ammoniaque ou de l'alcool, car ils peuvent endommager l'écran et le boîtier en plastique. N'utilisez pas de jet ni d'appareil de lavage haute pression. Ne faites pas passer l'appareil dans une station de lavage de voitures. Vérification des connecteurs Insérez les connecteurs dans leur réceptacle. Si les connecteurs disposent d'un verrouillage ou d'une touche de positionnement, assurez-vous qu'ils sont correctement positionnés.

Maintenance | Hook Reveal Series Manuel del’utilisateurAssistant de service Le système dispose d'un assistant de service intégré qui crée un rapport sur l'appareil comprenant, entre autres, la version logicielle, le numéro de série et les informations provenant du fichier de paramètres, afin de faciliter les réponses aux demandes d'assistance technique.

1. Insérez une carte mémoire vide dans l'appareil.

2. Ouvrez la page A propos de la boîte de dialogue Paramètres

3. Sélectionnez Support, puis sur Créer rapport.

4. Suivez les instructions.

5. Enregistrez le rapport sur la carte mémoire.

Vous pouvez ajouter des captures d'écran et des fichiers d'historique qui seront joints au rapport. Les pièces jointes sont limitées à 20 Mo. Si vous appelez d'abord l'assistance technique, vous pouvez entrer un numéro d'incident pour faciliter le suivi du dossier. Envoyez le rapport enregistré sur la carte mémoire à l'assistance par e-mail à l'aide d'un smartphone, d'une tablette ou d'un PC connecté à Internet. Mises à jour logicielles Avant de lancer une mise à jour sur l'appareil, veillez à sauvegarder toutes les données utilisateur importantes. Reportez-vous au chapitre "Sauvegarde des données de votre système" à la page 90. Mise à jour du logiciel

Remarque : Ne téléchargez pas les mises à jour logicielles sur des cartes contenant des données cartographiques. Utilisez une carte mémoire sans données cartographiques avec suffisamment d'espace de stockage pour les mises à jour logicielles, ainsi que l'enregistrement des rapports et des fichiers.

Remarque : N'éteignez pas l'appareil tant que la mise à jour n'est pas terminée.

1. Téléchargez le logiciel de mise à jour disponible à l'adresse

www.lowrance.com vers une carte mémoire insérée dans un smartphone, une tablette ou un PC connecté à Internet. Maintenance | Hook Reveal Series Manuel de l’utilisateur

892. Éteignez votre appareil et insérez-y la carte contenant les mises

3. Allumez votre appareil. Une barre de progression s'affiche

indiquant que le logiciel est en cours de mise à jour. Patientez jusqu'à la fin de la mise à jour. N'éteignez pas l'appareil. Ne retirez pas la carte avant d'avoir redémarré l'appareil. Sauvegarde des données de votre système Nous vous recommandons de copier régulièrement les données utilisateur ainsi que votre base de données de paramètres système dans le cadre de vos sauvegardes de routine. Exporter tous les waypoints, routes et Trails Utilisez l'option d'exportation si vous souhaitez sauvegarder tous les waypoints, routes et traces sur votre système. Exporter région L'option Exporter région vous permet de sélectionner la zone à partir de laquelle vous souhaitez exporter les données.

1. Sélectionnez Exporter région.

2. Placez le curseur sur l'un des coins de la zone encadrée et

appuyez sur la touche Menu/Enter pour la sélectionner.

3. Utilisez les touches fléchées pour déplacer le coin sélectionné

de la zone encadrée afin d'agrandir la zone.

4. Appuyez sur la touche Menu/Enter pour positionner le coin.

5. Si nécessaire, répétez les étapes 2 à 4 pour les autres coins de la

Maintenance | Hook Reveal Series Manuel de l’utilisateur6. Appuyez sur la touche Quitter (X) pour indiquer que la zone encadrée couvre la région que vous souhaitez exporter. La boîte de dialogue Exporter région s'affiche.

7. Sélectionnez l'option Exporter.

8. Sélectionnez le format de fichier approprié

9. Sélectionnez Exporter et suivez les invites pour spécifier le

dossier de destination et un nom de fichier. Format d'exportation Les formats d'exportation suivants sont disponibles :

• Fichiers données utilisateur version 6 Permet d'exporter des waypoints, des routes et des traces en couleur.

• Fichiers données utilisateur version 5 Utilisé pour exporter des waypoints et des routes avec un identifiant universel unique standardisé (UUID), très fiable et simple d'utilisation. Les données incluent des informations telles que l'heure et la date auxquelles la route a été créée.

• Fichiers données utilisateur version 4 À utiliser en priorité lorsque vous transférez des données d'un système à un autre, car il contient tous les fragments d'informations supplémentaires que ces systèmes stockent à propos des éléments.

• Fichiers données utilisateur version 3 (avec profondeur) Ce format doit être utilisé lorsque vous transférez des données utilisateur d'un système à un produit traditionnel

• Fichiers données utilisateur version 2 (sans profondeur) Ce format peut être utilisé lorsque vous transférez des données utilisateur d'un système à un produit traditionnel

• GPX (GPS Exchange, sans profondeur) Il s'agit du format le plus utilisé sur Internet car il peut être partagé par la plupart des systèmes GPS actuels. Ce format permet de récupérer les données d'un appareil d'une autre marque. Purge des données utilisateur Les données utilisateur supprimées sont stockées dans la mémoire de l'appareil jusqu'à la purge des données. Si vous avez de nombreuses données utilisateur supprimées et non purgées, le processus de purge peut améliorer les performances de votre système. Maintenance | Hook Reveal Series Manuel de l’utilisateur 91Ú Remarque : Quand les données utilisateur sont supprimées et/ou purgées de la mémoire, elles ne peuvent plus être récupérées. Exportation de la base de données de paramètres Utilisez l'option Settings database (Base de données des paramètres) dans la boîte de dialogue Storage (Stockage) pour exporter vos paramètres utilisateur. Importation de fichiers sauvegardés

1. Insérez la carte mémoire contenant les fichiers sauvegardés

dans le lecteur de carte de l'appareil.

2. Dans la fenêtre des outils, ouvrez la boîte de dialogue Stockage

et sélectionnez la carte mémoire.

3. Recherchez le fichier à importer et sélectionnez-le. La boîte de

dialogue Détails s'affiche.

4. Sélectionnez l'option Importer et suivez les invites.

Un message s'affiche pour indiquer que l'importation est terminée.

Maintenance | Hook Reveal Series Manuel de l’utilisateurSimulateur La fonction de simulation permet de savoir comment l'appareil fonctionne en position immobile, sans être connecté à d'autres appareils. Le mode simulation est accessible à partir de l'outil Paramètres. Mode Retail (Démonstration de vente) Ce mode permet d'afficher une démonstration de vente pour la région sélectionnée. Si vous faites fonctionner l'appareil lorsque le mode Retail est en marche, la démonstration se met en pause. Au bout d'un certain moment, le mode Retail (Démonstration de vente) reprend.

Remarque : Le mode Retail (Démonstration de vente) est conçu pour les démonstrations de vente et les showrooms. Fichiers source du simulateur Vous pouvez sélectionner les fichiers de données de sondeur utilisés par le simulateur. Votre système comporte un ensemble de fichiers source, mais vous pouvez également importer des fichiers en introduisant une carte dans le lecteur de carte. Vous avez en outre la possibilité d'utiliser vos propres fichiers de données de log de sondeur enregistrés dans le simulateur.

Simulateur | Hook Reveal Series Manuel de l’utilisateur 93Réglages avancés Simulateur L'option Réglages avancés Simulateur permet un contrôle manuel du simulateur. Source GPS Sélectionne le fichier pour les données GPS simulées. Vitesse et Cap Option utilisée pour saisir manuellement des valeurs lorsque la source GPS est configurée sur Cap simulé. Sinon, les données GPS, y compris vitesse et cap, seront reprises à partir du fichier source sélectionné. Régler position départ Règle la position simulée du bateau sur la position actuelle du curseur.

Remarque : Cette option est uniquement disponible lorsque la source GPS est réglée sur Simulated course (Cap simulé).

Simulateur | Hook Reveal Series Manuel de l’utilisateur*988-12685-001*
