Profile GCG1580LSS - Compacteur intégré GE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compacteur intégré
Marque	GE
Modèle	Profile GCG1580LSS
Largeur	38 cm (15 po)
Alimentation électrique	120 V, 60 Hz, circuit exclusif de 15 ou 20 A protégé par fusible temporisé ou disjoncteur
Mise à la terre	Obligatoire, fiche à trois broches, ne pas utiliser d'adaptateur
Capacité du circuit	15 ou 20 ampères
Utilisation prévue	Domestique, uniquement en installation encastrée
Fonctionnement	Cycle de compactage automatique d'une durée inférieure à 30 secondes, activation par pédale
Dégagement avant nécessaire	58,4 cm (23 po) pour ouverture complète du tiroir
Dégagement latéral droit	15,2 cm (6 po) pour le retrait du sac
Poids maximum du panneau personnalisé	5,4 kg (12 lb)
Matériaux d'installation fournis	6 vis de montage, 2 fixations de retenue, 2 agrafes de montage
Nettoyage	Solution de détergent liquide doux et eau
Réparabilité	Pièces disponibles sur commande (service client GE)
Garantie	Consultez le manuel d'utilisation pour les détails
Service client (Canada)	1.800.561.3344
Service client (États-Unis)	1.800.423.2737
Site Web (Canada)	www.electromagersge.ca
Site Web (États-Unis)	GEAppliances.com

FOIRE AUX QUESTIONS - Profile GCG1580LSS GE

Quelles sont les dimensions exactes du compacteur GCG1580LSS ?

La largeur est de 38 cm (15 pouces). La profondeur et la hauteur ne sont pas spécifiées dans la notice, mais le dégagement avant nécessaire est de 58,4 cm (23 pouces) pour l'ouverture complète du tiroir.

Quel type de prise électrique est requis ?

L'appareil nécessite une prise simple avec mise à la terre de 15 ou 20 ampères, alimentée en 120 V, 60 Hz. La boîte de sortie doit se trouver à portée du cordon de 91,4 cm (36 po).

Puis-je utiliser une rallonge ou un adaptateur ?

Non, l'utilisation de rallonge ou d'adaptateur est interdite pour des raisons de sécurité. Branchez directement sur une prise murale correctement mise à la terre.

Comment installer le compacteur sous un comptoir en pierre ?

Utilisez les agrafes de montage fournies pour fixer le compacteur à l'avant de l'armoire si le comptoir ne peut pas être percé. Les vis de montage ne traversent pas le comptoir.

Le compacteur peut-il être utilisé comme appareil amovible ?

Non, il est conçu exclusivement pour une installation encastrée. Ne l'utilisez pas comme modèle amovible.

Comment mettre le compacteur de niveau ?

Utilisez un niveau sur le plancher de la carrosserie. Ajustez la hauteur en tournant les vis des pieds de nivellement avant et des roulettes arrière. Le dessus doit être au moins 0,31 cm (1/8 po) sous le comptoir.

Quelle est la durée du cycle de compactage ?

Le cycle dure moins de 30 secondes. Après avoir fermé le tiroir, soulevez la pédale pour amorcer le cycle. Le coulisseau descend puis remonte automatiquement.

Comment installer le porte-sac d'ordures ?

Placez le porte-sac dans le tiroir et accrochez les trous prépercés sur les boutons de retenue. Déposez le sac, repliez-le et accrochez les trous du sac sur les boutons.

Où puis-je commander des pièces de rechange ?

Aux États-Unis, composez le 800.626.2002 ou visitez GEAppliances.com. Au Canada, composez le 1.800.561.3344 ou visitez www.GEApliances.ca.

Comment nettoyer la surface du compacteur ?

Utilisez une solution de détergent liquide doux et d'eau. Évitez les produits abrasifs pour ne pas endommager le fini.

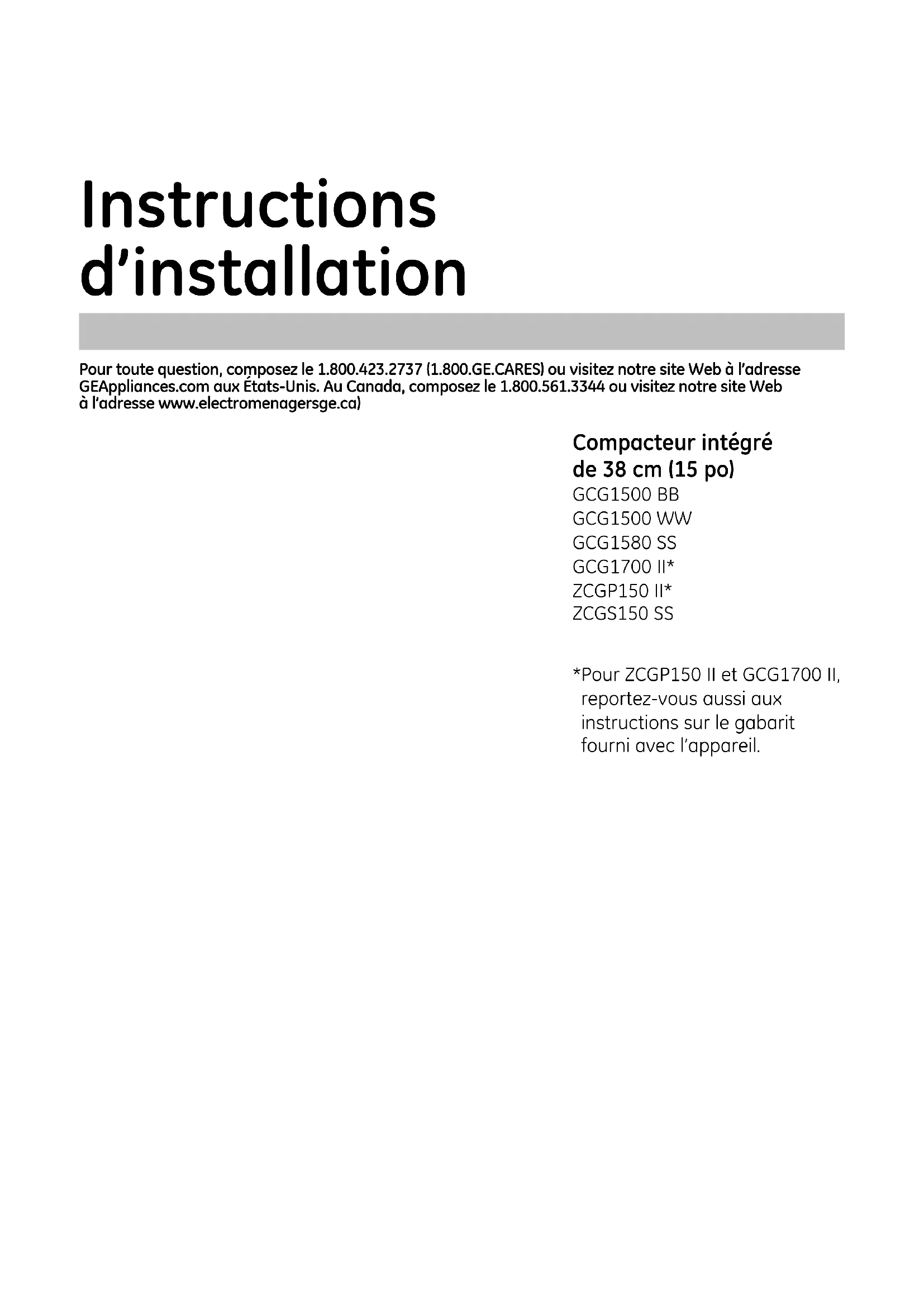

MODE D'EMPLOI Profile GCG1580LSS GE

Pour toute question, composez le 1.800.423.2737 (1.800.GE.CARES) ou visitez notre site Web à l'adresse GEAppliances.com aux États-Unis. Au Canada, composez le 1.800.561.3344 ou visitez notre site Web à l'adresse www.electromagenersge.ca)

Compacteur intégré de 38 cm (15 po)

GCG1500 BB

GCG1500 WW

GCG1580 SS

GCG1700 II*

ZCGP150 II*

ZCGS150 SS

*Pour ZCGP150 II et GCG1700 II, reportez-vous aussi aux instructions sur le gabarit fourni avec l'appareil.

AVANT DE COMMENCER

Lisez attentivement et avec soin ces instructions.

-IMPORTANT - Conserve ces instructions pour l'inspecteur local.
-IMPORTANT - Respectez tous les codes et les ordonnances en vigueur.
Note à l'installateur - Assurez-vous de laisser ces instructions au client.
Note au client - Gardez ces instructions avec votre manuel d'utilisation à titre de referencia.
- Compétences requises - L'installation de cet appeareil exige des compétences de base en mécanique et en électricité.
- Dureedel's installation - 1 hour.
- La qualité de l'installation est la responsabilité de l'installateur.
- Toute défaillance du produit à cause d'une installation inadéquate n'est pas couverte par la garantie. Consultez le manuel d'utilisation pour l'information sur la garantie.

IMPORTANT

• Ce compacteur ne doit être utilisé qu'à des fins domestiques seulement.
• Utilisez ce compacteur seulement aux fins prévues.
• Ce compacteur est concu SEULEMENT pour des installations ENCASTRÉES.

AVERTISSEMENT!

Ne laisses pas d'objets tomber ou s'accumuler derrière le compacteur. Le non-respect de ces instructions pourrait provoquer un incendie.

MISE EN GARDE :

Pour vous securité, retirez le fusible de la maison ou ouvre le disjoncteur avant l'installation, pour éviter des blessures graves ou même le décès pouvant être cause par un choc électrique.

Portez des lunettes de sécurité pendant l'execution des travaux d'installation décrits dans le present manuel.

CONTENU

Conception

Modèles disponibles. 3

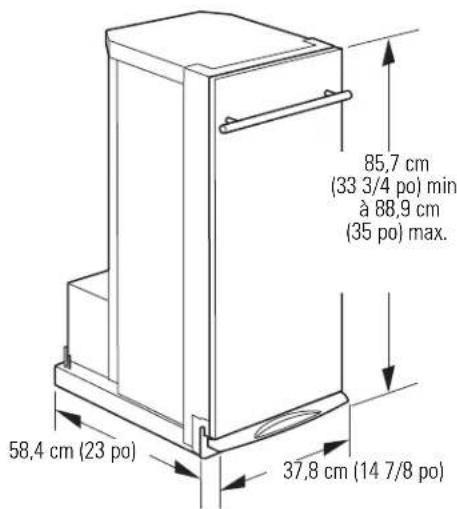

Dimensions et dégagements du produit 3

Outilis nécessaires 3

Pièces fournies 3

Planification préalable

Dégagements 4

Modèles à panneau de tiroir personnelisé............ 4

Preparation de l'installation

Exigences electriques 5

Exigences de mise à la terre. 5

Déballage du compacteur 6

Remplacement du panneau inférieur de porte 6

Mise de niveau du compacteur 7

Ajustement de la fixation de retenue 7

Ajustement du panneau inférieur. 7

Positionnement du compacteur sous le comptoir.... 8

Fixation du compacteur au comptoir 8

Réinstallation du tiroir du compacteur 9

Installation du portesac d'ordures 93

Finalisation de l'installation 9

Conception

MODELES DISponIBLES

GCG1580 SS

GCG1500 BB

GCG1500 WW

GCG1700 II*

ZCGS150 SS

ZCGP150 II*

*Pour les modèles ZCGP150 II et GCG1700 II, reportez-vous aussi aux instructions sur le gabarit fourni avec ces appareils.

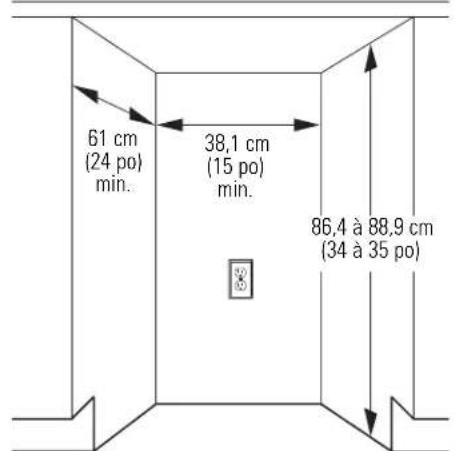

Placez la prise à 45,7 cm (18 po) ou plus du sol et à 7,6 cm (3 po) ou plus d'un cote ou de l'autre.

• Prévoyez un dégagement de 58,4 cm (23 po) à l'avant pour l'ouverture complète du tiroir.

• Prévoyez un dégagement de 15,2 cm (6 po) du côté droit jusqu'au mur vertical ou à l'armoire la plus proche pour retarder le sac.

• Remarque: ce compacteur est donc pour une installation encastree.

OUTILS NÉCESSAIRES

Niveau

Gants

Tournevis à tête Phillips

Ruban à mesurer

Pinces

Toutes les pieces se trouvent dans un emballage à l'intérieur du tiroir. Pour commander des pieces supplémentaires, composez le 800.626.2002 ou visitez GEAppliances.com aux États-Unis. Au Canada, composez le 1.800.561.3344 ou visitez www.GEApliances.ca.

PIÉCES FOURNIES

• 6 vis de montage n°8 × 11/16 po (1,8 cm) de long

• 2 fixations de retenue pour le comptoir

2 agrafes de montage de cote

Pieces supplémentaires pour les modeles ZCGS150SS et ZCGP150II

• Panneau inférieur de la porte

8 vis de panneau inférieur n° 8 × 5/16" (0.8 cm) de long

• Panneau supérieur

• Panneau inférieur de base

4 vis de montage blanches n^8× 11 / 16" (1.8 cm) de long

DEGAGEMENTS

• Vous devriez pouvoir ouvoir entierement le tiroir du compacteur. Il faut 15,2 cm (6 pouces) du côté croit du compacteur pour retarder le sac.
• Prévoyez 58,4 cm (23 pouces) devant le compacteur pour retarder le tiroir.
• Ce compacteur est concu pour etre encastré seulement. On peut le placer dans tout espace pratique sous un comptoir. NE L'UTILISEZ PAS COMME MODELE AMOVIBLE.
• Le compacteur peut être installé sous les comptoirs de pierre ou autres matériaux qui n'acceptent pas les vis. Aucune trousse de garniture nécessaire.

Le compacteur doit être installé de manière sure dans une armoire solidement fixée à la structure de la maison. Un poids sur le tiroir du compacteur pourrait faire basculer le compacteur et cause des blessures. Ne laissez personne grimper, s'asseoir ou se tenirABOUT sur le tiroir du compaacteur.

MODELES AVEC UN PANNEAU DE TIROIR PERSONNALISÉ

Modles ZCGP150 II et GCG1700 II

Le panneau de tiroir et la poignee personnelise de votrechioix devraient etre fixes au compacteur avant le début del installation. Un gabarit avec instructions et quincaillerie est fourni avec ces modeles.Vous pouvez commander le gabarit à l'avance aux fins de planification en composant le 1.800.423.2737 (1.800.GE.CARES) ou en visitant notre site Web a I'adresse GEAppliances.com aux Etats-Unis.Au Canada, composez le 1.800.561.3344 ou visitez notre site Web a I'adresse www.electromagersge.ca. Commandez N^ de pub.31-30597.Des instructions d'installation complete du panneau sont inclues sur le gabarit.

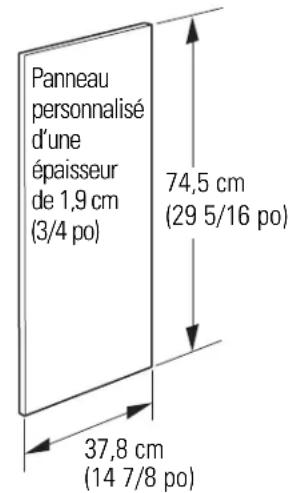

TAILLE DU PANNEAU PERSONNALISE :

Le poids maximum du panneau est de 5,4 kg (12 lb).

EXIGENCES ÉLECTRIQUES

AVERTISSEMENT!

SECURITE PERSONNELLE: retirez les fusibles ou ouvre le disjoncteur avant de commencer l'installation. N'utilise pas de rallonge ou de fiche d'adaptation avec cet appeareil electroménager.

• Le cordon d'alimentation et la fiche doit être branchés dans une prise simple avec mise à la terre simple d'une capacité de 15 ou 20 ampères. La boîte de sortie devrait se couver à portée d'un cordon de 91,4 cm (36 po).
• Cet apparéil doit être alimenté par un courant de 120 V, 60 Hz et branché à un circuit exclusif mis à la terre correctement et protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé.
• Si l'alimentation électrique fournie ne répond pas aux exigences precedentes,appelez un électricien/agréé avant de poursuivre.

IMPORTANT: respectez tous les codes et les ordonnances en vigueur.

EXIGENCES DE MISE À LA TERRE

AVERTISSEMENT!

Une mauvaise connexion du conducteur de mise à la terre de l'appareil pourrait creer un risque de chocolélectrique. Consultez un électricien qualifié ou un représentant du service si vous n'étés pas certain que l'appareil est correctement mis à la terre.

• Il FAUT une mise à la terre pour ce compacteur.
• N'effectuez PAS la mise à la terre à une conduite à gaz.
• NE changez PAS le cordon d'alimentation. Si la fiche n'entre pas complètement dans la prise, faites installer une prise appropriée par un électricien qualifié.
• N'installez PAS de fusible dans un circuit neutre ou de mise à la terre. Un fusible dans un circuit neutre ou de mise à la terre pourrait provoquer un choc électrique.
• N'utilise PAS de rallonge avec ce compacteur.
  Le non-respect de ces instructions peut cause de graves blessures ou la mort.

EXIGENCES DE MISE À LA TERRE (suite)

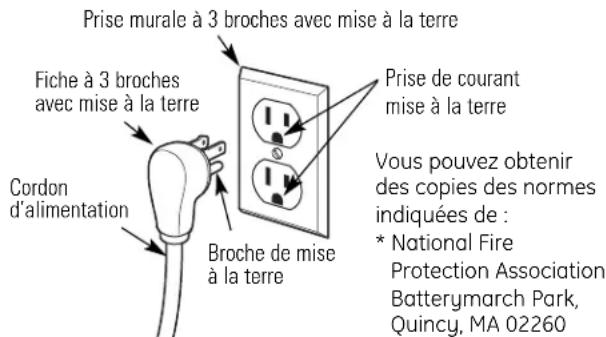

Méthode de mise à la terre :

Pour vous securité, cet appeareil doit être mis à la terre afin de réduire au minimum les risques de chocs électriques. Le cordon d'alimentation à trois conducteurs de cet appeareil est muni d'une fiche à trois broches (mise à la terre) qui se branche dans une prise de courant murale correctement mise à la terre. Le conducteur vert (ou verre et jaune) du cordon d'alimentation est le fil de mise à la terre. Ne branche jamais le fil vert (ou vert et jaune) à une borne sous tension.

Cet apparéil est conçu pour être alimenté par un circuit d'une tension nominale de 120 volts, et son cordon d'alimentation est muni d'une fiche de mise à la terre, comme illustré dans la figure ci-dessous. Assurez-vous de brancher la fiche de l' apparéil dans une prise de courant ayant la même configuration que la fiche. Il ne faut jamais utiliser d'adaptateur pour brancher cet apparéil.

Pour réduire au minimum les risques de chocs électriques, la fiche doit être branchée dans une prise de courant murale à trois alveoles mise à la terre en conformité avec la version la plus récente de la norme ANSI/NFPA 70 du National Electrical Code et avec tous les codes et ordonnances locaux en vigueur.

Si la prise de courant murale n'est pas appropriée, il incombe au client de la faire replacer par une prise de courant murale à trois alveoles ajustement mise à la terre et installée par un electricien qualifié.

1 DEBALLAGE DU COMPACTEUR

• Amenez le compacteur pres de l'emplacement de l'installation.
• Utilisez une section de la boîte d'expédition pour protéger le fini du plancher.
• N'utilise pas la poignee pour soulever le compacteur.
• Retirez tout matériel d'emballage de protection comme le ruban ou les coussins. Retirez le résidu de cire du matériel d'expédition avec une solution de détergent liquide doux et d'eau.
• Verifiez que le cordon est fixé à la bride du cordon à l'arrête du compacteur.

IMPORTANT: utilisez la boîte d'expédition comme coussin. Ne glissez pas le compacteur sur un plancher fini. Cela causera des dommages.

• Ouvrez le tiroir du compacteur et retirez tout matériel d'expédition et autres articles expédies dans le tiroir.
• Ne retirez pas le sac du compacteur (s'il y a lieu).

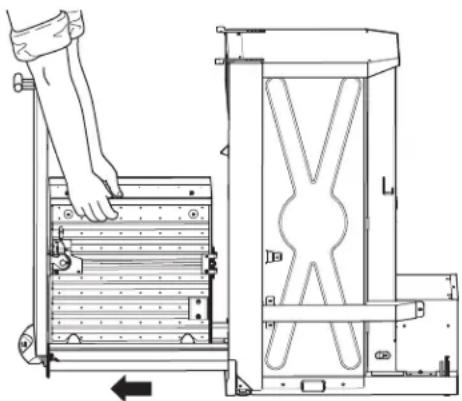

• Agrippez les côtes du tiroir et sortez-le du compacteur. Placez le tiroir sur une surface protégée. Le tiroir pourrait égratigner un plancher fini.

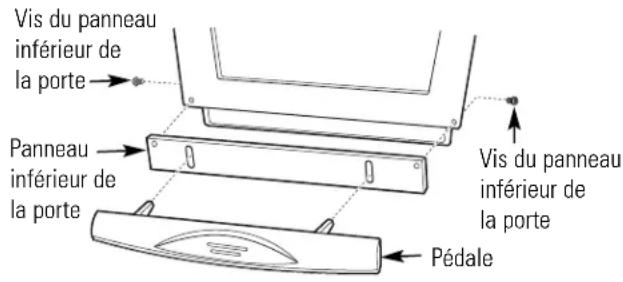

2 REMPLACEMENT DU PANNEAU INFÉRIEUR DE PORTE (facultatif pour les modèles ZCGS150SS et ZCGP150II seulement)

Un panneau inférieur supplémentaire est fourni avec les modèles ZCGS150SS et ZCGP150II pour remplaçer celui actuellement installé sur l'appareil.

• Couchez le tiroir sur le côte.
• Enlevez les deux vis de la pedale au cote du tiroir. Retirez la pedale.
• Enlevez les deux vis du panneau inférieur de porte. Retirez le panneau inférieur de porte.
• Installé le nouveau panneau inférieur de porte en utilisant les vis enlevées précédemment.
• Réinstalléz la pédale en utilisant les vis enlevées précédemment.

Pour connaître les directives pour remplacer le panneau supérieur et le panneau inférieur de base, reportez-vous à l'étépe 5.

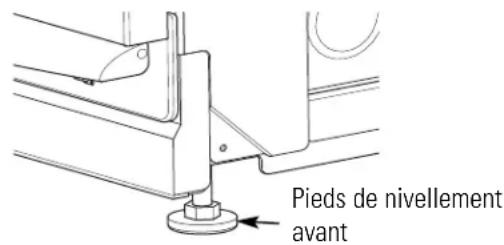

3 MISE DE NIVEAU DU COMPACTEUR

• Le dessus du compacteur devrait etre au moins 0,31 cm (1/8 po) du dessus de l'ouverture de I'armoire. Vous pouvez ajuster la hauteur du compacteur en tournant les vis a I'avant des pieds de nivellement et des roulettes arrriere.

• Placez un niveau à l'intérieur du compacteur sur le plancher de la carrosserie.

• Utilisez les pieds de nivellement pour ajuster le niveau de l'avant vers l'arrière et de gauche à droite.

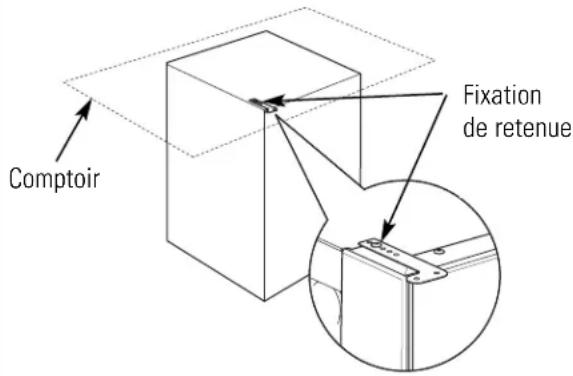

4 AJUSTEZ LA FIXATION DE RETENUE

• Détérince la profondeur de l'installation du compacteur sous le comptoir.
• Ajustez la position des fixations de retenue pour que les vis puissant atteindre le dessous du comptoir.
• Les agrafes de montage sont fournies pour les comptoirs de pierre ou autres surfaces dures qui n'acceptent pas les vis.

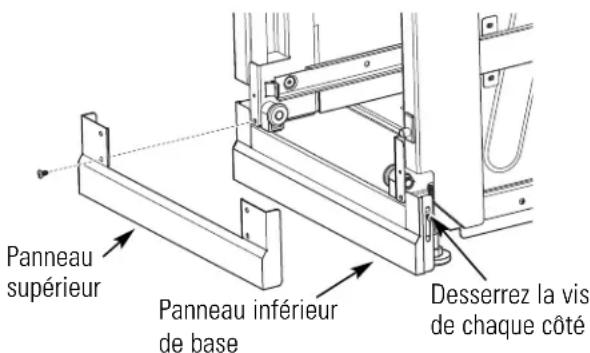

5 AJUSTEMENT DU PANNEAU INFÉRIEUR

Une rallonge de panneau est fournie. Elle peut servir à couvir tous les écarts entre le bas du compacteur et le plancher. Un panneau supplémentaire est également fourni avec les modèles ZCGS150SS et ZCGP150II pour replacer le panneau inférieur d'origine installé sur l'appareil.

• Retirez les vis du panneau supérieur tel qu'illustré. Sortez le panneau supérieur.
• Desserrez les vis du panneau de base, ajustez pour toucher le plancher et reisserrez les vis. Si vous remplacez le panneau inférieur, enlevez les vis et souleverz le panneau inférieur pour l'enlever. Installez le nouveau panneau inférieur à l'aide des vis enlevées precedemment.
• Réinstallé le panneau supérieur avec les vis originales.

6 POSITIONNEMENT DU COMPACTEUR SOUS LE COMPTOIR

AVENTISSEMENT!

En déplaçant le compacteur, portez des gants pour protéger vos mains.

Pour protégé le fini du plancher, utilisez un chariot pour déplacer le compacteur et le rapprocher du site d'installation.

Le non-respect de ces instructions peut mener à des blessures.

• Branchez le cordon dans une prise correctement mise à la terre.
• Soulevez soigneusement l'avant du compacteur et roulez l'appareil dans l'ouverture de l'armoire.

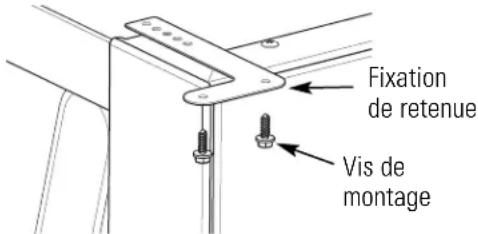

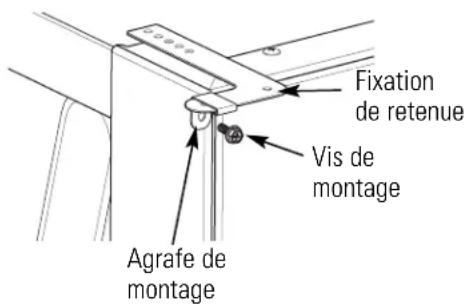

7 FIXATION DU COMPACTEUR AU COMPTOIR

• Utilisez deux vis n^8 × 11/16 po (1,8 cm) de long pour installer chaque fixation de retenue situées sur le dessus du compacteur au dessous du comptoir.

• Si les fixations ne peuvent pas etre installees sous le comptoir, fixez les agrafes de montage a la fixation. Fixez le compacteur a l'avant de l'armoire avec les vis de montage a travers les agrafes de montage.

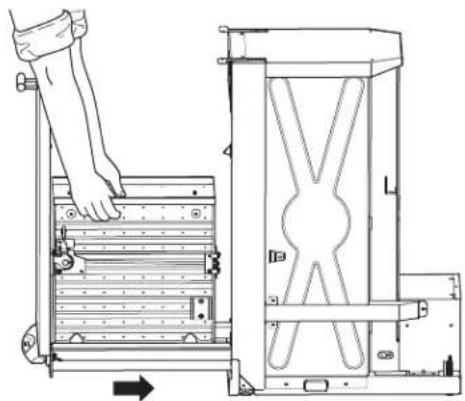

REINSTALLATION DU TIROIR DU COMPACTEUR

• Agripperez les cotes du tiroir. Glissez avec soin le tiroir dans le compacteur.

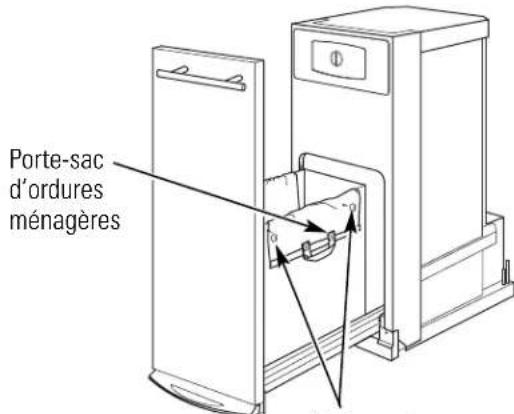

9 INSTALLATION DU PORTE-SAC D'ORDURES (sur certains modèles)

• Placez le porte-sac dans le tiroir et accrochez les trouss préperçés dans le chariot sur les boutons de retenue du sac.
• Déposez le sac d'ordures dans le porte-sac et repliez.
• Accrochez les trouss du sac sur les boutons de retenue du sac.

Boutons de retenue du sac

10 FINALISATION DE L'INSTALLATION

• Rétablissez le courant électrique.
• Tournez le bouton de commande à ON (Marche).
  Assurez-vous que le tiroir est bien fermé.

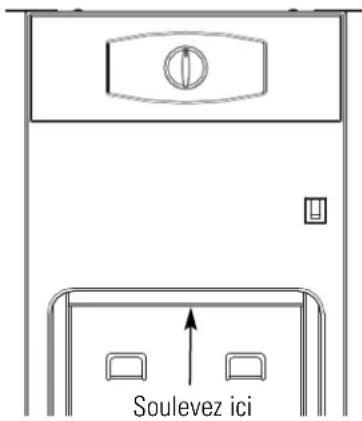

• Soulevez la pédale pour amorcer le cycle.
  Le couilisseau effectue une descente, puis remonte et returne à sa position initiale.
• Le compacteur s'éteint automatiquement.
• Le cycle doit durer moins de 30 secondes.
• Reportez-vous aux instructions de fonctionnement du manuel d'utilisation.

REMARQUE: en exécutant les installations décrites dans ce manuel, portez des lunettes de sécurité.

REMARQUE: General Electriccherche continuellement à améliorer ses produits. Par conséquent, les matériaux l'apparce et les specifications peuvent être modifiées sans préavis.
