Airozon 60000 - Générateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Générateur d'ozone Trotec Airozon 60000
Débit d'ozone	60 g/h
Surface recommandée	Jusqu'à 600 m²
Alimentation	230 V / 50 Hz
Dimensions	300 x 300 x 600 mm
Poids	10 kg
Utilisation	Élimination des odeurs, désinfection de l'air et des surfaces
Maintenance	Nettoyage régulier des filtres, vérification des composants
Sécurité	Ne pas utiliser en présence d'animaux ou de personnes, ventilation nécessaire après utilisation
Informations générales	Appareil conçu pour un usage professionnel et domestique, garantie de 2 ans

FOIRE AUX QUESTIONS - Airozon 60000 TROTEC

Quel est le principe de fonctionnement du TROTEC Airozon 60000 ?

Le TROTEC Airozon 60000 fonctionne par l'émission d'ozone, qui agit comme un désinfectant naturel pour éliminer les odeurs, les bactéries et les virus dans l'air et sur les surfaces.

Comment utiliser le TROTEC Airozon 60000 ?

Placez le générateur dans la zone à traiter, assurez-vous que les fenêtres et les portes sont fermées, puis réglez le temps de fonctionnement en fonction de la taille de la pièce.

Quelle est la durée d'utilisation recommandée pour une pièce de 50 m² ?

Pour une pièce de 50 m², une durée de fonctionnement de 30 à 60 minutes est généralement recommandée.

Le TROTEC Airozon 60000 est-il sûr pour les humains et les animaux ?

Non, l'ozone peut être nocif pour la santé. Il est recommandé de ne pas être présent dans la pièce pendant le fonctionnement du générateur et de bien ventiler après utilisation.

Comment nettoyer et entretenir le TROTEC Airozon 60000 ?

Nettoyez la surface extérieure avec un chiffon humide et évitez d'utiliser des produits abrasifs. Il n'y a pas de pièces à remplacer régulièrement.

Que faire si le générateur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Où puis-je utiliser le TROTEC Airozon 60000 ?

Il peut être utilisé dans des espaces fermés tels que des maisons, des bureaux, des véhicules, mais il ne doit pas être utilisé dans des espaces occupés par des personnes ou des animaux pendant le fonctionnement.

L'ozone a-t-il une odeur ?

Oui, l'ozone a une odeur distincte, souvent décrite comme celle de l'air frais après un orage. Cela peut être un indicateur de l'activation du générateur.

Est-il normal que l'appareil émette un bruit pendant son fonctionnement ?

Oui, un léger bourdonnement peut se produire pendant le fonctionnement normal du générateur.

Y a-t-il des précautions spéciales à prendre lors de l'utilisation du TROTEC Airozon 60000 ?

Oui, assurez-vous que la pièce est vide, portez un masque si vous devez entrer avant la ventilation et évitez de rester dans la zone pendant le traitement.

MODE D'EMPLOI Airozon 60000 TROTEC

Informations sur I'appareil 5

Transport et stockage 6

Montage et mise en service 7

Utilisation. 8

Accessoires disponibles. 11

Défauts et pannes 11

Entretien. 11

Annexe technique. 12

Élimination des déchets 18

Déclaration de conformité 18

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.

Info

Les indications représentant ce symbole vous aient à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Observer le mode d'emploi

Ce symbole indique la nécessite de porter une protection respiratoire.

Voussupporteztelechargerladniereversionde la notice d'instructionsetla déclarationdeconformitéUEsurle lien suivant:

Airozon 60000

Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endetroit d'installation ou de l'appareil même!

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilise pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmospheres agressives.
• N'utilisez pas l'appareil à proximite de deux ouverts ou d'appareils à gaz.
• Installez l'appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l'appareil à un jet d'eau direct.
• N'exposez l'appareil àaucun liquide,car il n'est pas protégé contre les éclaboussures d'eau.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications containues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le cable électrique de la prise lorsqu'elle n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'eviter tous risques.

Les cables électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
  Assurez-vous que I'entree et la sortie d'air sont degagees.

Assurez-vous qu'aucun objet ne se trouve a proximite immediate de I'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
- N'exposez jamais l'appareil à une grande chaleur ou directement aux rayons du soleil.
- Ne mettez jamais l'appareil en service si le capot n'est pas entièrement fermé.
Assurez-vous que le cote aspiration soit toujours exempt de saleté et de corps étrangers.
- Notez que l' ozone attaque ou detruit certaines matieres plastiques et caoutchoutees. L' ozone provoque un blanchiment des colorants organiques et une decomposition des substances organiques (le cuir, par exemple). Les pieces a traiter a l' ozone doivent etre seches, l' ozone ayant egalement un effet destructeur sur les surfaces couvertes d'eau de condensation. Observe ce point tout particulierement pour tous les metaux et tous les plastiques non peints.

Consignes de sécurité spécifiques pour l'utilisation de générateurs d' ozone

L'appareil utilise l'ozone pour nettoyer l'air. Il s'agit d'un gaz susceptible, du fait de ses propriétés oxydantes, de provoquer de graves troubles de la santé s'il penètre dans les poumons.

Absorbe directement, l' ozone a sur I'homme, I'animal ou la plante un effet toxique. Pour cette raison, les mesures de sécurité qui suivent doivent absolument etre observees :

• ÀpRES la mise en marche de l'appareil et pendant le processus de nettoyage, aucune personne ni:aucun animal ne doit séjourner dans la piece a nettoyer. Si des plantes s'y trouvent, enlevez-les.
• Quittez la piece immédiatement après la mise en marche de l'appareil.
• Une fois le processus de nettoyage acheve, il ne faut pas pénétrez dans la piece traitée avant que la concentration d'ozone ne soit redescendue en-dessous d'une valeur de 0.2mg / m^3 . Contrôlez la concentration résiduelle au moyen d'un analyseur d'ozone que vous pouvez vous procurer chez Trotec (Oz-One) ou dans le commerce spécialisé. Utilisez un masque respiratoire avec un filtre à ozone.
• Calfeutrez les ouvertures de la piece de telle sorte que l'ozone ne puisse pas s'échapper dans la nature.
• Signalez à l'intention des autres personnes que la piece est en cours de traitement à l' ozone et assurez-vous que personne ne puisse pénétre dans les locaux concernés. Trotec peut vous fournir des panneaux d'advertisement appropriés.
• Àprous le traitement, assurez-vous que les locaux disposent d'une alimentation suffisante en air frais et d'une évacuation d'air adaptée.

Utilisation conforme

Utilisez l'appareil dans les pieces fermées en respectant les caractéristiques techniques et les consignes de sécurité.

L'appareil doit être mis en œuvre exclusivement dans le domaine industriel et commercial, en particulier

• pour la neutralisation professionnelle des odeurs après un incendie ou une inondation,
• pour l'élimination des germes dans les pieces (élimination des virus, des bacteriés et des moisissures ainsi que d'autres micro-organismes).

L'appareil doit être mis en œuvre exclusivement par du personnel spécialisé formé à cette fin.

Utilisation non conforme

• N'utilise pas l'appareil en tant que particulier, dans le domaine domestique/private.
• Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant decline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
• Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir eté formé à l'utilisation de l'appareil et être conscient des risques liés au travail avec le puissant oxydant qu'est l' ozone.
• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

Risque de blessures dues à l'inhalation d' ozone!

Les symptômes suivants peuvent signaler un empoisonnement ou une irritation du(e) à l' ozone :
- Irritation des yeux : conjonctivite, brûlleure des yeux et larmoiement
- Forte toux
- Suffocation, sensation d'oppression
- Douleurs à l'inspiration
- Vertiges, étourdissement
- Migraine
- Sensation de faiblesse

Quittez la pierce à nettoyer aussiôt après la mise en marche de l'appareil.

Ne pénétrez jamais dans la pierce à nettoyer lorsqu'un cycle de nettoyage est en cours.

Si vous constatiez chez vous l'un ou plusieurs des symptômes précités en relation avec l'utilisation du neutralisateur d'odeurs, consultez immédiatement un medecin.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre a air, l'intérieur de I'appareil se salit ennormement, ce qui peut reduire les performances et detériorer I'appareil.

Remarque

N'utilizez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
2. En cas d'urgence, ne pénétrez dans la piece à nettoyer que muni d'un masque respiratoire avec un filtré à ozone et assurez une alimentation suffisante en air frais.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

L' ozone est un oxydant très puissant qui possède la faculté d'éliminer les bacteriés, les virus, les gaz et les toxines. À l'aide de l' ozone, les molécules représentes sont décomposées par oxydation. L' ozone est produit par l'appareil au moyen d'un procédé de décharge électrique et délivré à l'air de la piece en concentration elevée. L'appareil permet d'éliminer efficacement, entre autres, les agents pathogènes, mais aussi les odeurs de cuisine ou de moisi ainsi que la fumée d'accendie. Le processus mis en œuvre rappelle le nettoyage de l'air dans la nature au cours d'un orage.

Mode de fonctionnement

La génération de l' ozone a lieu par le biais de la décharge d'une haute tension. La haute tension produit des champs électriques très intenses dans l'unité de décharge, ce qui entraine le déclenchement de nombreuses décharges entre les electrodes.

Le ventilateur intégré dans l'appareil aspire l'air ambient à l'arrière de celui-ci à travers le filtré à air, le fait passer entre les paires d'électrodes de l'unité d' ozone et restitue cet air maintainant charge d' ozone dans la piece environnante.

La génération d'ozone ne fait appel àaucun produit chimique et n'affecte donc pas l'environnement. Avres I'arrêt de I'appareil et une fois le processus de nettoyage terminé, I'ozone encore present dans I'air ambient se décompose sous la forme d'oxygène normal à deux atomes (O_2)

Apparition, perception et presence d'ozone

Le terme « ozone » fait désormais partie de notre vocabulaire quotidien, tout comme ce gaz incolore et nocif apparait à notre vie de tous les jours. L'effect irritant de l' ozone sur les yeux et les voies respiratoires des etres humains est connu du grand public depuis quelques années, surtout du fait que la recrudescence d' ozone soit due à ce que I'on appelle le smog estival. D'autre part, certains processus industriels produit de I' ozone.

L' ozone (formule chimique: 0_3 ) est constitué de trois atomes d'oxygène. L' ozone fait son apparition à chaque fois que de l'énergie électrique ou du rayonnement UV créé des atomes (O) à partir des molécules d'oxygène ( O_2 ) de l'air. Ce sont ces atomes qui peuvent réagir avec les molécules d'oxygène pour former de l' ozone ( O_3 ).

En cas de fort rayonnement solaire, d'autres polluants de l'air favorisent la formation d' ozone. Un role prépondérant est joué dans ce cadre par les oxydes d'azote (NOx) produits par nos vehicules, nos chauffages domestiques et par l'industrie.

Suivant sa concentration, l'ozone peut avoir une odeur intense qui n'est pas sans rappeler le chlore, le foin ou les oeillets. Cette odeur typique est aussi appelée cette du « soleil des montagnes ». La sensibilité du nez humain est d'ailleurs bien supérieure à celle de la plupart des apparciels de mesure : celui ci perçoit le gaz à partir d'une concentration de 0,01ml / m^3 . Ce qui signifie que, par rapport à d'autres gaz irritants, l'ozone peut être détecté par l'être humain même dans les quantités les plus infimes, ce qui lui donne la possibilité de prendre des mesures avant que le gaz ne devienne dangereux. Toutefois, le sens olfactif de l'être humain présente un inconvenient major par rapport aux instruments de mesure : l'effet d'accoutumance. Il suffit en effet de passer peu de temps dans un environnement pollué à l'ozone pour que celui-ci ne soit plus perçu par le nez.

Les effets de l' ozone sur le corps humain

La sensibilité vis-à-vis de l' ozone dépend de sa concentration et elle varie de plus individuellement d'une personne à l'autre. L' ozone lui-même est un gaz irritant oxydant qui a un effet nuisible, même à faible concentration, sur les yeux, le nez, la gorge et les poumons. Les muqueuses ne sont pas en mesure de le retenir parce que l' ozone n'est que difficilement soluble dans l'eau. C'est pourquoi ce gaz peut pénétrer plus profundément dans les poumons human que d'autres gaz irritants. Chez I'être humain, les symptômes suivants peuvent être provoqués par des concentrations à partir de 200~ g / m^3 :

• Sensation d'irritation des muqueuses, des yeux et des voies respiratoires.
• Enroulement, tous et maux de tête
• Sensation d'oppression derrière le sternum
• Diminution de la forme physique

Ce sont les voies respiratoires qui sont les principales victimes des dommages et des troubles respiratoires peuvent apparaître, accompanies d'une diminution du volume respiratoire. Les suites à plus long terme peuvent inclure les saignements de nez, les bronchites (inflammations des voies respiratoires) ou les oedèmes, avec un passage progressif des effets irritants sans conséquences aux modifications durables d'ordre pathologique.

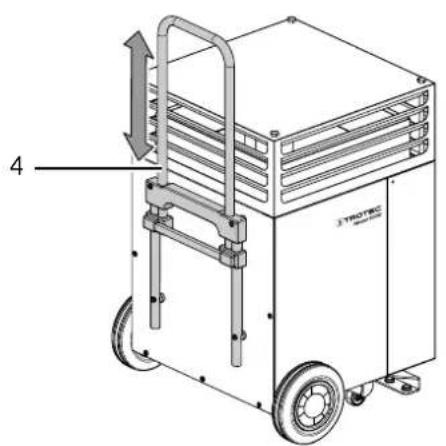

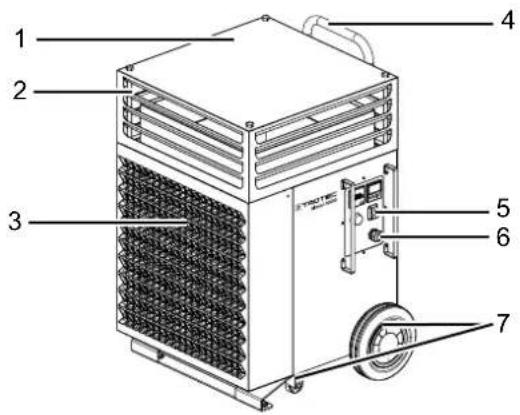

RepresentatiedeI'appareil

N° Désignation

1 Carter

2 Sortie d'air

3 Entrée d'air avec filtre à air

4 Poignée

5 Bouton marche/arrêt

6 Raccordement secteur

7 Roulettes

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

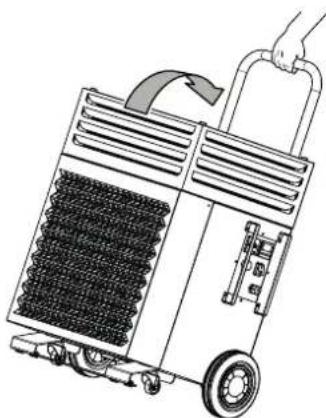

Pour facilitier le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si l'appareil était precedemment en service, attendez le temps de régénération calculé (voir chapitre mise hors service) avant de le transporter.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil début après l'avoir transporte.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- le cas échéant, protégé de la poussière par une housse

Montage et mise en service

Contenu de la livraison

• 1 mode d'emploi
• 1 apparel
• 1 cordon électrique

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

• Avant la remise en service de l'appareil, vérifie l'état du cable d'alimentation. En cas de doute relatif à son parfait etat, contactez le service après-vente.
• Installé l'appareil début et de façon stable sur une surface solide.
  Assurez-vous que l'appareil soit posé sur une surface solide, sèche et dépourvue de vibrations.
• Dans la mesure du possible, installez l'appareil au milieu de la piece afin d'optimiser la circulation de l'air.
  Tenez l'appareil loin de toute source de chaleur.

Veillez a ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.
- Ne placez pas l'appareil à proximite de produits ou de gaz inflammables.
Assurez-vous que l'entrée et la sortie d'air sont dégagées.
Assurez-vous que l'appareil ne soit pas soumis à des projections d'eau.
- En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
- Assurez-vous que les rallonges de cable sont entierement déroulées.
- La température ambiente doit être supérieure d'environ 5^ à la température normale de la pierce.

Branchement du cable secteur

• Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art et située à l'extérieur de la piece à nettoyer. De cette manière, un arrêt de l'appareil en cas d'urgence est possible sans qu'il soit nécessaire de pénetrer dans la piece.

Utilisation

Remarque

Évitez de laisser les portes et les fenêtres ouvertes.

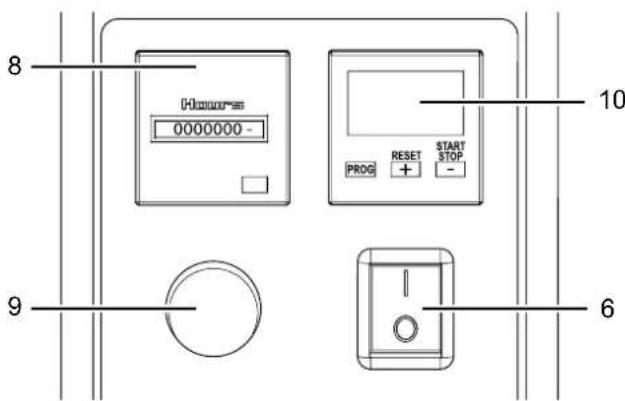

Éléments de commande

Minuterie

N° Désignation Description
6 Bouton marché/arrêt Mise en	marche et arrêt de l'appareilI : Mise en marche de l'appareil0 : Arrêt de l'appareilS'allume lorsque l'appareil est en service.
8 Compteur d'heures de service	Indique le nombre d'heures de fonctionnement
9 Témoin de fonctionnement	• S'allume lorsquel'appareil est en service• Fait entendre un bip à intervalles réguliers
10 Minuterie Pour le réglage de	la durée de traitement : de 0 à 100 heures (la production d'ozoned commence 1 minute après l'activation)
11 Écran Indique la durée définie	pour la minuterie

N° Désignation Description
12 Touche PROG Appel du mode réglage et des différences entrées
13 Touche RESET (+) • Réinitialisation à la durée initiale de la minuterie • En mode réglage (+) = augmentation de la durée de la minuterie
14 Touche START/STOP (-) • Démarriage et arrêt de la minuterie • En mode réglage (-) = diminution de la durée de la minuterie

Mise en marche / arrêt

Avertissement

Risque de blessures dues à l' ozone!

Quitte la piece immédiatement après la mise en marche de l'appareil afin d'éviter le contact avec l' ozone.

Avertissement

Risque de blessures dues à l' ozone!

L'appareil n'est pas un système hermétique. Il existe toujours un risque de dégagement d' ozone.

Branchez autant que possible le cordon secteur sur une prise se trouvant en-dehors de la piece dans laquelle l'appareil est mis en œuvre. Ainsi, en cas d'urgence, vous pourrez débrancher la prise sans entr'er dans la piece.

1. Appuyez sur le bouton marche/arrêt (6) pour allumer l'appareil.
   Le témoin de fonctionnement (9) s'allume.
2. Appuyez de nouveau sur la touche marche/arrêt (6) pour arrêter l'appareil.

Réglage de la durée de traitement

Gréce à la minuterie intégrée (10), vous pouvez définir la durée du traitement entre 0 et 99 heures. Àpès écoulement de ce temps, l'appareil s'arrête automatiquement.

La minuterie dispose de trois touches pour le réglage de la durée de traitement (touches 12-14).

L'activation de la minuterie déclenché la production d'ozone au bout d'une minute.

Unités de temps

Vous pouvez désir d'entrée des minutes, des heures ou des secondes. Pour régler la minuterie, précédez comme suit :

1. Appuyez sur la touche PROG (12) pour activer l'écran.
   L'affichage des heures clignote à l'écran.
2. Appuyez sur la touche RESET (+) (13) ou START/STOP (-) (14) pour augmenter ou diminuier le nombre d'heures.
3. Appuyez sur la touche PROG (12) pour régler les minutes.

L'affichage des minutes clignote à l'écran.
4. Appuyez sur la touche RESET (+) (13) ou START/STOP (-) (14) pour augmenter ou diminuer le nombre de minutes.
5. Appuyez sur la touche PROG (12) pour régler le nombre de secondes.
6. Appuyez sur la touche RESET (+) (13) ou START/STOP (-) (14) pour augmenter ou diminuer le nombre de secondes.
7. Appuyez encore une fois sur la touche PROG (12) pour revenir au mode minuterie.
8. Si vous appuyez alors sur la touche START/STOP (-) (14), la minuterie commence à décembre.

La minuterie est activée.
La taille de l'affichage se réduit et un symbole de cloche clignote à l'écran.
Au bout d'une minute, la production d' ozone commence.
La production d' ozone est indiqué optiquement et acoustiquement.
Lorsque la durée programmée est écoulée, deux signaux sonores se font entendre. L'affichage indique la durée définieAAParavant pour la minuterie.

1. Si vous appuyez sur la touche START/STOP (-) (14) pendant que la minuterie décompte, celle-ci s'arrête prematurément.
2. Appuyez sur la touche RESET (+) (13) pour réinitialiser la minuterie à la durée définieAAParavant.

Fonctionnement avec minuterie externe

Appuyez sur la touche START/STOP (-) (14) alors que la durée affichée est 00:00:00. Un symbole de cloche clignote à l'écran, le ventilateur démarre et la production d' ozone commence au bout d'une minute. La minuterie est désactivée. La génération d' ozone sera terminée, soit des que vous actionnez la touche START/STOPP (14) à nouveau, soit l'appareil est mis hors service, soit l'alimentation électrique est interrompue. Cette fonction est prévu d'être utilisé pour l'opération de l'appareil avec une minuterie externe (par ex.: Trotec Zerozon 200).

Réinitialisation de la minuterie

Voupez réinitialiser la minuterie en appuyant brièvement et simultanément sur les touches PROG (12), RESET (+) (13) et START/STOP (-) (14).

La durée de la minuterie repasse à 00:00 00.

RAZ système de la minuterie

VoussoupiezeffectueruneRAZsystemenappuyant simultanement etpendant3 secondesurles touches PROG(12),RESET (+) (13)etSTART/STOP(-)(14).

Enregistrement de la durée de fonctionnement

Le compteur d'heures de fonctionnement (11) vous indique le temps durant lequel l'appareil a ete en service.

Le nombre d'heures de fonctionnement peut servir à calculer la consommation d'électricité. À cette fin, vous pouvez utiliser la formule suivante :

1,55 kW/h x heures de fonctionnement
Le résultat est une valeur approchée correspondant à la consommation moyenne. Si vous souhaitez déterminer la consommation d'électricité exacte, vous pouvez brancher un compteur d'énergie entre l'appareil et la source d'énergie.

Exécution de la neutralisation des odeurs / du nettoyage

Avertissement

Risque de blessures dues à l'inhalation d' ozone !

Les symptômes suivants peuvent signaler un empoisonnement ou une irritation du(e) à l'ozone :

• Irritation des yeux : conjonctivite, brûlure des yeux et larmoiement

• Forte toux

• Suffocation, sensation d'oppression

• Douleurs à l'inspiration
• Vertiges, étourissement
• Migraine
• Sensation de faiblesse
  Quitte la pierce à nettoyer aussiôt après la mise en marche de l'appareil.

Ne pénétré jamais dans la pierce à nettoyer lorsqu'un cycle de nettoyage est en cours.

Si vous constatéz chez vous l'un ou plusieurs des symptômes précités en relation avec l'utilisation du neutralisateur d'odeurs, consultez immédiatement un médecin.

Pour effectuer un cycle de nettoyage, procedede comme suit :

1. Fermez toutes les ouvertures de la pierce à nettoyer. Le calfeurtrage doit être tel qu'aucune quantité d' ozone ne puisse s'échapper.
2. Placez des mises en garde indiquant la presence de concentrations élevées d' ozone et les risques qui y sont liés.
3. Assurez-vous qu'aucune personne ni:aucun animal ne se trouve dans la piece a nettoyer.
4. Placez l'appareil au milieu de la pierce.
5. Raccordez le cordon secteur et branchez la fiche secteur à une prise de courant protégée selon les règles de l'art et située à l'extérieur de la pierce à nettoyer.
6. Sur la minuterie, reglez la durée de traitement souhaitée.
7. Mettez l'appareil en marche en appuyant sur le bouton marche/arrêt (6).

Le cycle de nettoyage démarre aussitôt.

1. Quittez la piece immédiatement après la mise en marche de l'appareil.
   Le générateur d' ozone fonctionne jusqu'à écoulement de la durée de nettoyage définie. Il s'estint ensuite automatiquement.

Paramètres de fonctionnement

La durée du processus de nettoyage varie en fonction des conditions. Les facteurs à prendre en compte sont, entre autres:

• le type de pollution
• son intensité
• la taille de la pierce et la température
• la composition des matériaux du site d'intervention
• la durée et la profondeur d'action de la pollution

Si l'élimination des odeurs a lieu dans une piece non chauffée devant être utilisée ensuite à une température plus élevé, il est possible que se produit ultérieurement un effet d'exhalaison. C'est pourquoit il est conseilé de porter la température de la piece, durant le nettoyage, à une valeur supérieure d'environ 5^ à celle de l'utilisation ultérieure.

Les valeurs du tableau suivant donnent une orientation de base pour la détermination de la durée du traitement :

Type d'odeur Durée de traitement	en minutes
	Volume de la pièce < 30 m³	Volume de la pièce 30 à 60 m³
Traitement de voiture 40 80
Odeurs d'animaux, de cuisine, d'ordures	40 80
Odeurs de brûlé ou de chimie 80 120	0
Odeur de moisi après dégât des eaux	80 120
Odeur de brûlé et effets secondaires de substances organiques	80 – 350 120	- 700
Amines/amides (urées), composés hydrocarbonés à chaîne ouverte (ex.: acide butyrique)	360 720
Acides aminés/proteines avec azote et soufre (vomi)	360 720

Veuillez contacter le service clientèle de Trotec si vous souhaitez utiliser l'appareil pour la désinfection.

Mise hors service

Avertissement

Risque de blessures dues à l' ozone!

Avant de pénétrer à nouveau dans la pierce et d'autoriser son accès, faites contrôle la concentration d' ozone par du personnel spécifique formé à cette fin.

Avertissement

Portez un masque respiratoire avec un filtré à ozone lorsqu'youverifiez,avec un appeareil de mesure adapté,si la concentration d'ozone a suffisamment baisse.

L'appareil a eté concu pour s'éteindre automatiquement au bout de la durée programmée. Cette fonction a eté intégrée sous la forme d'une minuterie.

Entre l'arrêt de l'appareil et l'accès au local traité, il est nécessaire d'observer un temps d'attente.

Une fois le temps d'attente écoué, la piece doit être aérée de manière intensive. Ouvrez les fenêtres et les portes. À cette occasion, prenez les mesures de sécurité correspondantes (voir chapitre « Sécurité »).

Info

Durant ce laps de temps de sécurité, l' ozone résiduel se décompose naturellement sous la forme d'oxygène normal à deux atomes (0_2) . Àpres ce laps de temps, la concentration d'ozone doit être descendue en-dessous de la valeur MAK (valeur maximum de la concentration d'un produit au poste de travail) prescrite de 0,2mg/ m^3 . L'ozone a une durée de demi-vie moyenne de 30 minutes à 60 minutes environ. La durée de demi-vie dépend de nombreux facteurs comme la surface oxydable dans la piece à Traitser, la temperature et I'humidité relative.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Désignation Numéro d'article
Hotte de raccordement de tuyau	6 100 007 061
Analyseur d' ozone Oz-One 3.51	0.006.110
Zerozone 200 1.180.000.019
Pré-filtre F7 7 160 000 449
Panneau de mise en garde ozone	ZZ7000275

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Ré-enclenchez le disjoncteur ou faites remplacer le fusible par une entreprise spécialisée.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil est très bruyant :

• Positionnez l'appareil sur une surface plane, stable et seche.
• Contrôlez le bon état du ventilateur et de son palier. En cas de dommage, faites réviser l'appareil par un atelier de réparation spécialisé certifié.

Après le cycle de nettoyage, les odeurs sont toujours aussi représentes avec la même intensité.

• Faites contrôle l'appareil par un atelier de réparation spécialisé certifié.

Meme après vérification, l'appareil ne fonctionne toujours pas parfaitement?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

Assurez-vous que l'appareil est eteint.
- Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement

Risque de blessures dues à l'inhalation d' ozone!

Si l'appareil était precedemment en service, effectuez les travaux de maintenance et de nettoyage au plus tout au bout de la durée de régénération calculé (voir chapitre Mise hors service) afin d'être sur que la concentration d'ozone soit redescendue en-dessous de la valeur prescrite.

Un entretien et une maintenance réguliers doivent être effectuels pour garantir la fonctionnalité et le fonctionnement sans problème de l'appareil.

La fréquence des travaux de maintenance et les travaux à effectuer sur l'appareil dépendent essentiellement de l'environnement de sa mise en œuvre ainsi que du type et de la durée de cette-ci.

Au fur et à mesure de l'utilisation de l'appareil, de la poussière et de l'humidité se déposent dans les sous-ensembles et peuvent finir par nuire à leur fonctionnalité et à leurs performances.

Dans les pieces particulièrement poussièuses ou sales, de même qu'après les renovations après incendie (humidité elevée), il convient de contrôler le besoin de maintenance après un nombre réduit d'interventions.

Dans les environnements secs comme les hotels ou dans le cadre de l'entretien des vehicules, les intervalles de maintenance peuvent etre de plusieurs mois.

Critères déterminants pour l'intervalle de maintenance

L'appareil fonctionne

• souvenir plusieurs heures sans interruption
• de nombreux jours par mois
• dans des pieces très sales
• dans des pieces humides

Indépendamment des conditions d'utilisation décrites, vous ne devez effectuer une maintenance si les symptômes suivants font leur apparition :

• le ventilateur devient plus bruyant
• le filtré à air est fortement encrassé
• l'électrode est encrassée, ce que vous remarquez au fait que le l'intensité du sifflement produit par la génération d'ozone diminue.

Nettoyer le booitier

Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veiliez à ce qu'aucune humidité ne penètre dans le boitier. Veiliez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d'alcool ou produits abrasifs, pour humidifier le chiffon.

Nettoyage

Dans le cadre des travaux de maintenance à exécuter régulièrement, il convient en particulier d'effectuer, autre un contrôle de l'état correct de l'appareil et de ses sous-ensembles, un nettoyage complet. À cette fin, procédez comme il est décrit ci-après.

Nettoyage de l'intérieur de l'appareil

1. Devisser les vis du boitier.
2. Nettoyez l'appareil à l'air compré ou avec un chiffon humide. N'utilise pas de détergent agressif ou à base de solvant. Veillez à ce qu'aucune eau ne penètre dans l'appareil ou n'y reste.

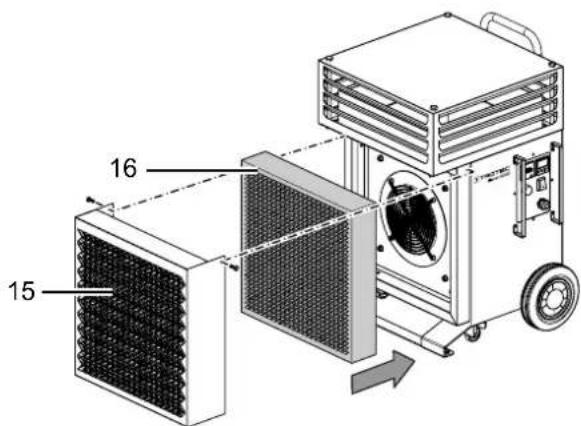

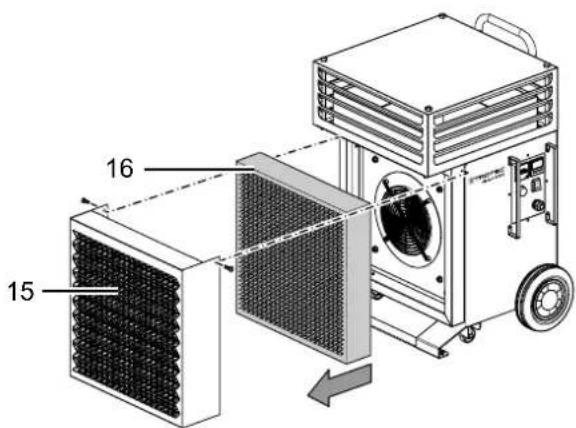

Changer le filtré à air

1. Devissez les vis situées à l'avant de l'appareil.
2. Enlevez le couvercle du filtre à air (15).
3. Retirez le filtré à air (16) de l'appareil.

1. Mettez en place un nouveau filtré à air dans l'appareil.

2. Remontez le couvercle du filtré à air (15) sur l'appareil et revissez-le au moyen des vis.

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle Airozon 60000
Numéro d'article 1 180 000 114
Raccordement électrique 230 V
Fréquence 50/60 Hz
Courant nominal max. 6,8 A
Puisance absorbée max. 1550 W
Rendement d' ozone 60 000 mg/h
Débit d'air 2500 m³/h
Niveau de pression sonore (3 m de distance)	74 dB(A)
Dimensions (profondeur x largeur x hauteur) 55 x 615 x 845
Poids 59 kg
Distance minimale par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) :	50 cm 50 cm 50 cm 50 cm

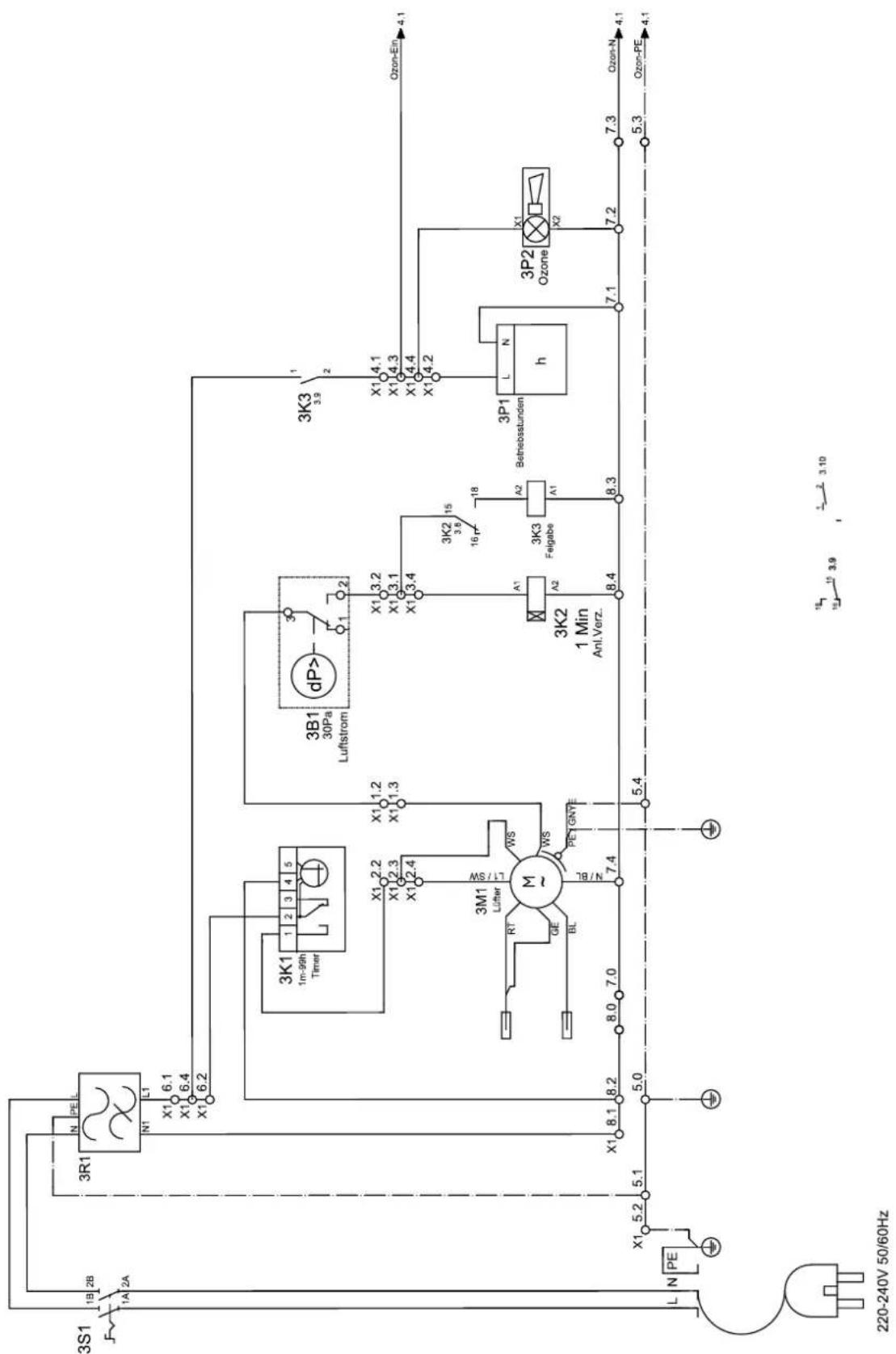

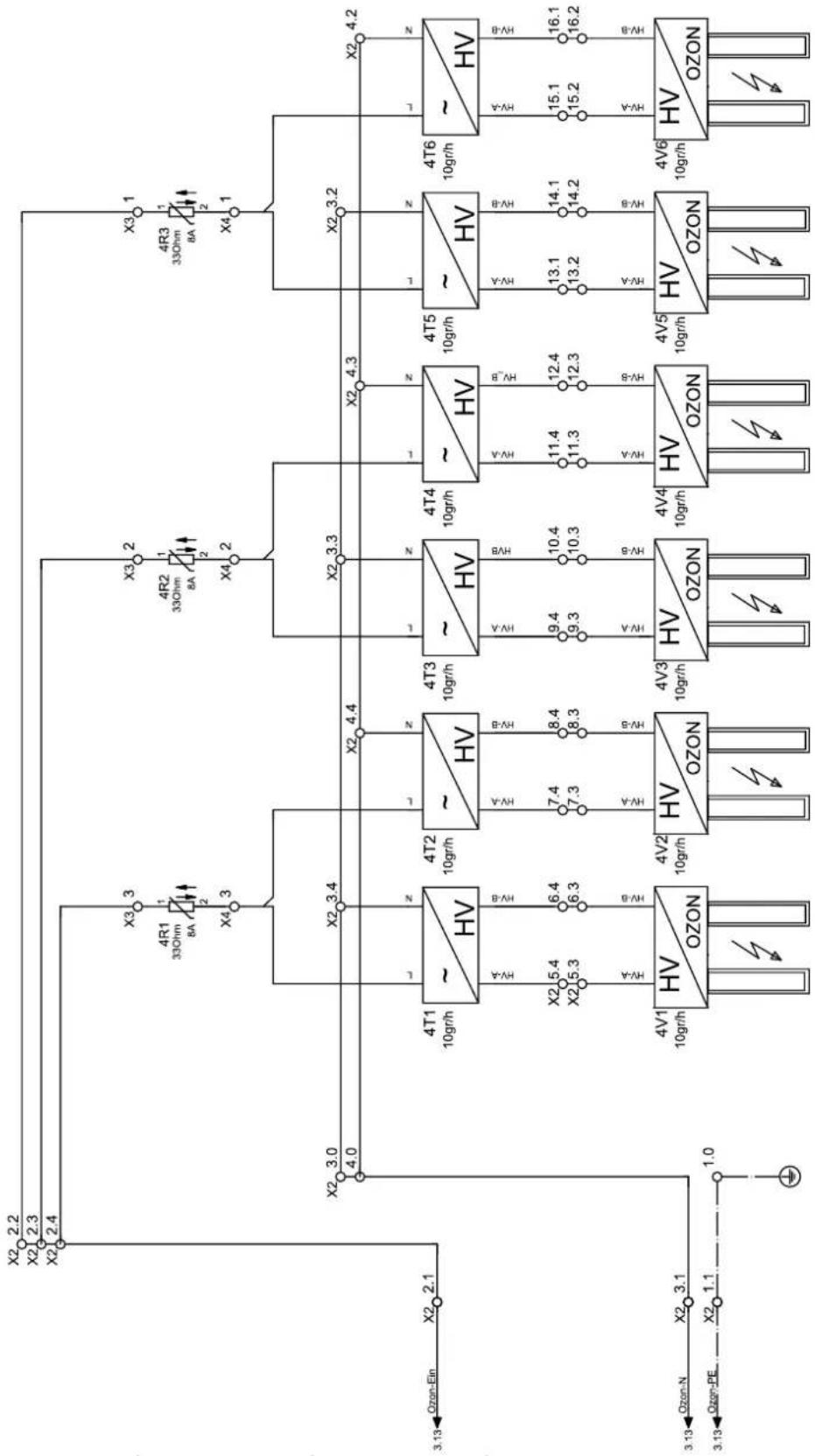

Schemeélectrique

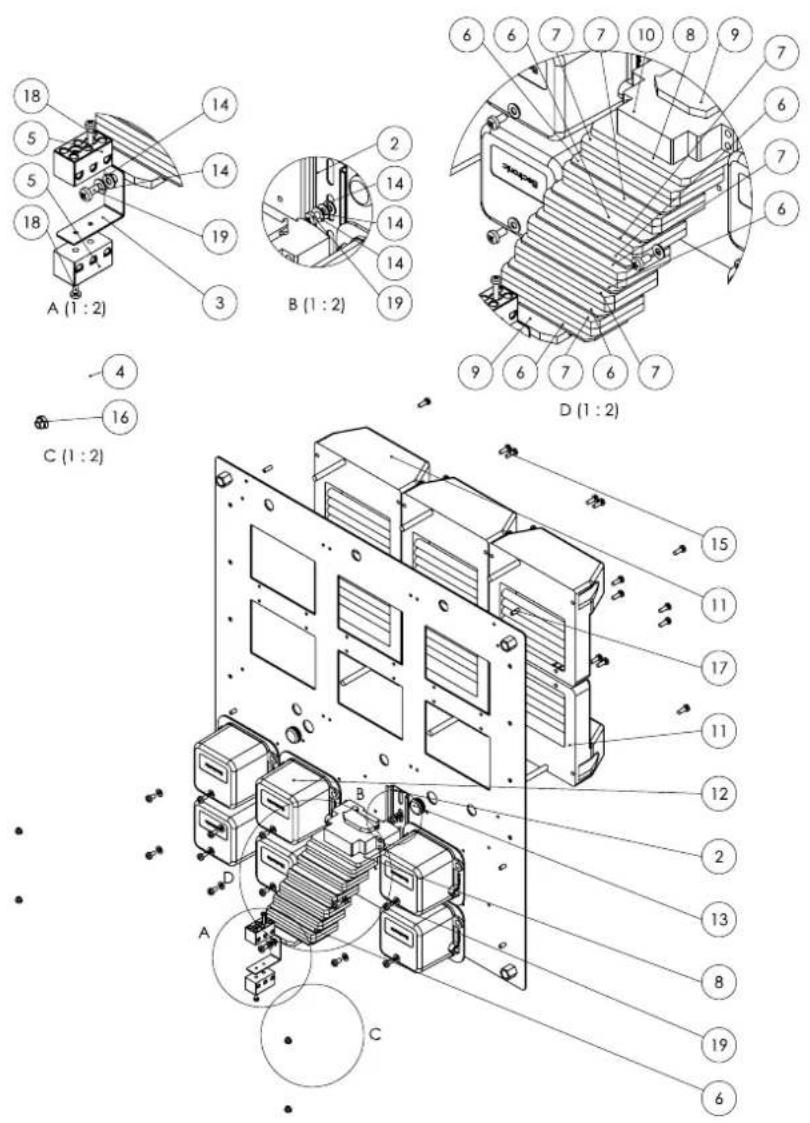

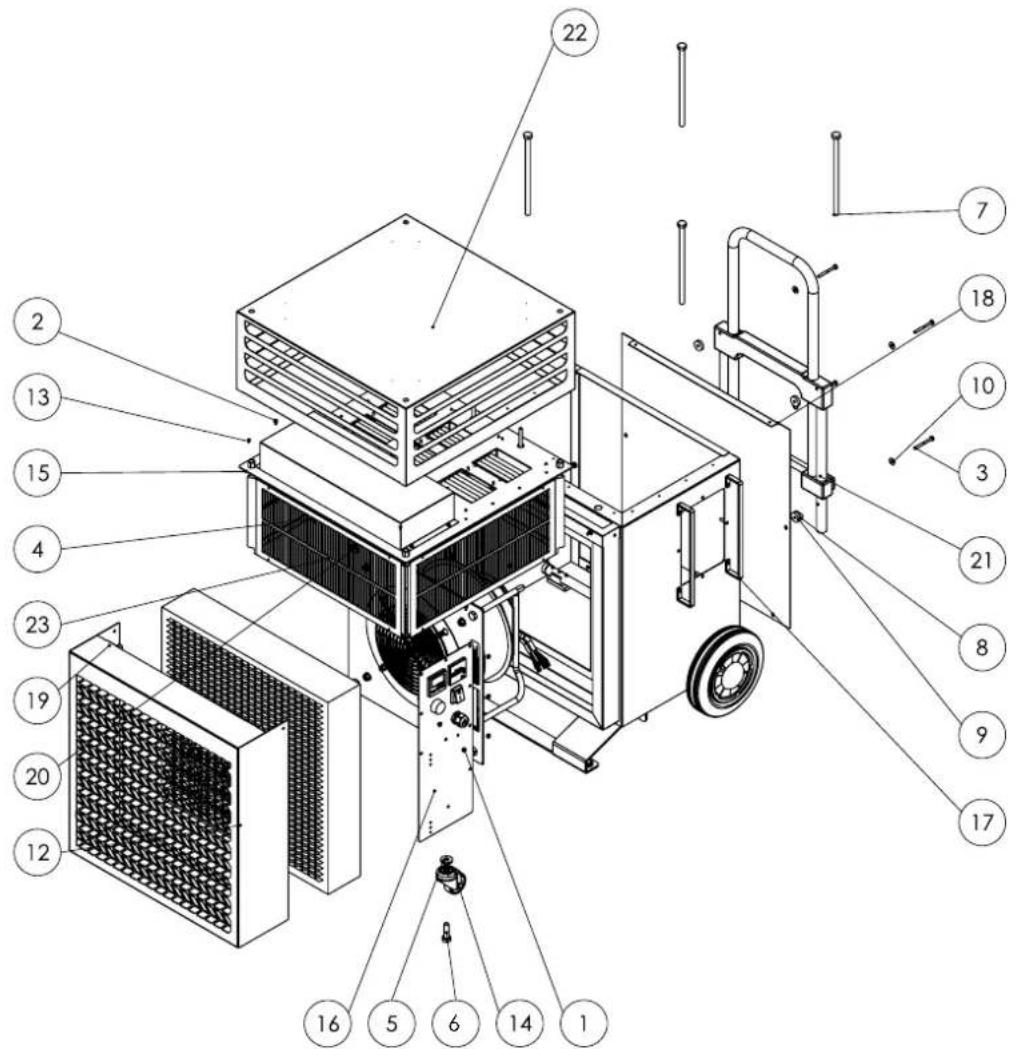

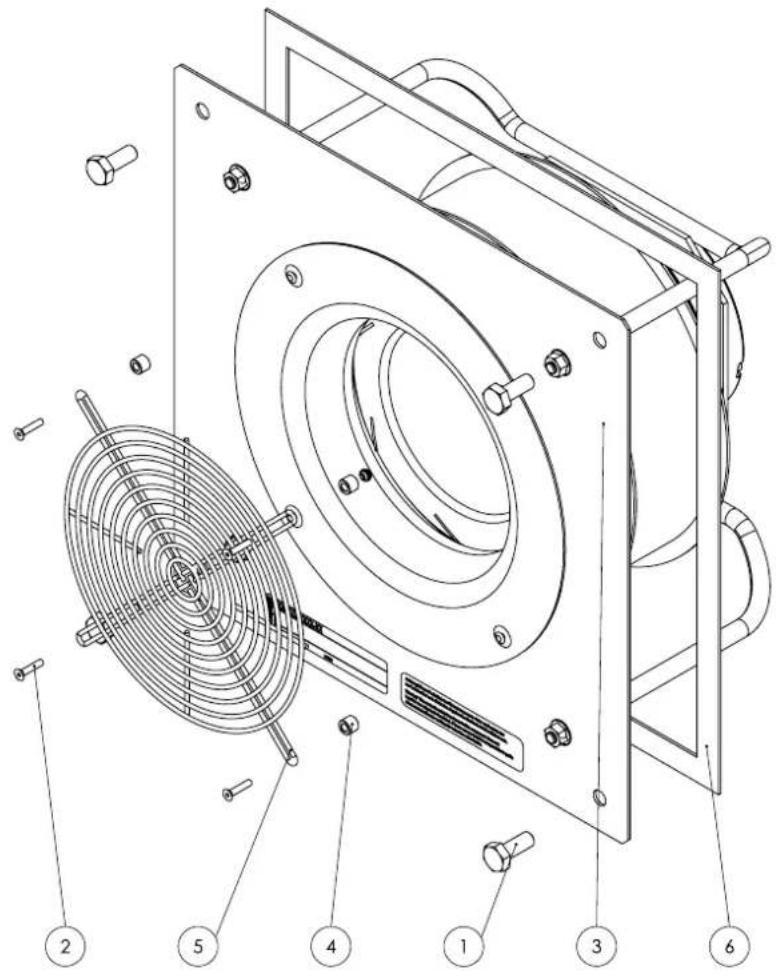

Nomenclature et liste des pieces de rechange

Remarque: Les nombres de reperteage des pieces de rechange sont différents des nombres de reperteage des composants utilisés dans la notice d'instructions.

Pos. Désignation Pos. Désignation
1 Écroc (6-pans autobloquant DIN 985 - M 5) 13 Rivet (Ø3,2x6 V2A)	V2A)
2 Vis (cruciforme tête bombée DIN 7985 - M 4 x 6 V2A) 14 Roulette directionnelle
3 Vis (cruciforme tête bombée DIN 7985 - M 5 x 50) 15 Plaque à ozone
4 Vis (cruciforme tête bombée DIN 7985 - M 4 x 8) 16 Platine électrique
5 Rondelle (DIN 522 10,5x25x4) 17 Partie inférieure du boîtter
6 Vis (6-pans DIN 933 - M 10 x 35) 18 Couvercle de maintenance
7 Vis (N_933_.changed) 19 Boîte à filtre
8 Rondelle de forme 20 Ventilateur monophasé
9 Rondelle (Ø22 x Ø5,3 x H6mm, noire) 21 Poignée
10 Rondelle (DIN 9021 - Ø5,3xØ15x1,2) 22 Hotte à lamelles
11 Écrou (6-pans DIN 934 - M 5) 23 Tôle de protection
12 Filtré à air

Remarque: Les numérodes reperage des pieces de rechange sont differents des numérodes reperage des composants utilisés dans la notice d'instructions.

Pos. Désignation Pos. Désignation
1 Vis (6-pans DIN 933 - M 10 x 25) 4 Douille d'écartement (Ø5,3xØ10xL8)
2 Vis (6-pans creux tête faisée DIN 7991 - M 4 x 20) 5 Grille de protection (78129-2-4039D=210)
3 Vélateur (K3G250AT3972) 6 Bande d'étanchéité (caoutchouc		alvêlaire autocollant I/h=19/2mmL=1520mm)

Remarque: Les nombres de reperteage des pieces de rechange sont différents des nombres de reperteage des composants utilisés dans la notice d'instructions.

Pos. Désignation Pos. Désignation
1 Porte-générateur 03 (K-03-générateur-02432-01) 11 Électrode (Supercracker)
2 Rail (rail K-00897-01- longueur=130mm) 12 Électronique (Supercracker 10g)
3 Support de bornes (K-support-de-bornes-02437-01) 13 Bouchon (Ø 19xØ16xØ11x1,5xL8)
4 Couvercle pour système électrique (couvercle-pour-système-electrique K-02431-01)	14 Rondelle (DIN 125 - A Ø4,3 VA)
5 Bornier (porcelaine 3 pôles) 15 Vis (cruciforme à tête bombée	DIN 7985 - M4 x 12 VA)
6 Plaque finale (FAP 2,5-4 YE) 16 Écrou (6-pans auto-bloquant	DIN 985 - M4 VA)
7 Borne de passage (FRK 2,5-4 BG) 17 Tige filletée avec bague	copante (DIN 916 - M 4 x 12)
8 Borne de passage (FRK 2,5-4 GNYE) 18 Vis (cruciforme tête	bombée	DIN 7985 - M 3 x 16 V2A)
9 Support final (ZES35-2 sans vis) 19 Vis (cruciforme tête bombée	DIN 7985 - M 4 x 8)
10 Relais Finder (80.11.0.240.0000)

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informme également sur les autres possibités de retard que nous avons aménagées. La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des materiaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de containir.

Déclaration de conformité

Vous trouvrez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l'adresse https://hub.trotec.com/?id=44634.

Déclaration de conformité (Traduction de l'original)

conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Par la presente, nous, société Trotec GmbH, déclarons que l'appareil désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : Airozon 60000

Type: Générateur d'ozone

A partir de l'année modèle: 2020

Normes harmonisées appliquées :

EN ISO 12100:2011
EN ISO 14123-1:2016
EN 60204-1:2006/A1:2009
EN 1127-1:2011
EN ISO 11200:2014
EN ISO 14123-1:2015
EN 1093-1:2008
EN 12198-1:2000+A1:2008

Normes et specifications techniques nationales

appliquées :

• ZH 1/262 de l'association professionnelle de la chimie

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 22.04.2020
