MODE D'EMPLOI Airozon Supercracker TROTEC
Remarques concernant la notice.... 2
Sécurité.... 2
Informations sur l'appareil .... 5
Transport et stockage 7
Montage et mise en service .... 7
Utilisation....8
Accessoires disponibles.... 11
Défauts et pannes.... 11
Entretien.... 11
Annexe technique.... 13
Élimination des déchets.... 16
Déclaration de conformité.... 16
Remarques concernant la notice
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.
Vous pouvez télécharger la dernière version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant :
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas l'appareil dans des locaux présentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmosphères agressives.
- N'utilisez pas l'appareil à proximité de feux ouverts ou d'appareils à gaz.
- Installez l'appareil debout et de façon stable.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner mouillé ou dans un environnement humide.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
-
Ne pas exposer l'appareil à un jet d'eau direct.
-
N'exposez l'appareil à aucun liquide, car il n'est pas protégé contre les éclaboussures d'eau.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil et ne l'utilisez pas comme source d'inflammation.
- Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
- Ne pas s'asseoir sur l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
- Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques.
Les câbles électriques défectueux représentent un danger sérieux pour la santé.
- Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
- Assurez-vous que l'entrée et la sortie d'air sont dégagées.
-
Assurez-vous qu'aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
-
N'exposez jamais l'appareil à une grande chaleur ou directement aux rayons du soleil.
- Ne mettez jamais l'appareil en service si le capot n'est pas entièrement fermé.
- Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
Consignes de sécurité spécifiques pour l'utilisation de générateurs d'ozone
L'appareil utilise l'ozone pour nettoyer l'air. Il s'agit d'un gaz susceptible, du fait de ses propriétés oxydantes, de provoquer de graves troubles de la santé s'il pénètre dans les poumons. Absorbé directement, l'ozone a sur l'homme, l'animal ou la plante un effet toxique. Pour cette raison, les mesures de sécurité qui suivent doivent absolument être observées :
- Après la mise en marche de l'appareil et pendant le processus de nettoyage, aucune personne ni aucun animal ne doit séjourner dans la pièce à nettoyer. Si des plantes s'y trouvent, enlevez-les.
- Quittez la pièce immédiatement après la mise en marche de l'appareil.
- Une fois le processus de nettoyage achevé, il ne faut pas pénétrer dans la pièce traitée avant que la concentration d'ozone ne soit redescendue en-dessous d'une valeur de 0,2 mg/m³. Contrôlez la concentration résiduelle au moyen d'un analyseur d'ozone que vous pouvez vous procurer chez Trotec ou dans le commerce spécialisé.
- Calfeutrez les ouvertures de la pièce de telle sorte que l'ozone ne puisse pas s'échapper dans la nature.
- Signalez à l'intention des autres personnes que la pièce est en cours de traitement à l'ozone et assurez-vous que personne ne puisse pénétrer dans les locaux concernés. Trotec peut vous fournir des panneaux d'avertissement adaptés.
- Après le traitement, assurez-vous que les locaux disposent d'une alimentation suffisante en air frais et d'une évacuation d'air adaptée.
Utilisation conforme
Utilisez l'appareil dans les pièces fermées en respectant les caractéristiques techniques et les consignes de sécurité.
L'appareil doit être mis en œuvre exclusivement dans le domaine industriel et commercial, en particulier
- pour la neutralisation professionnelle des odeurs après un incendie ou une inondation,
- pour l'élimination des germes dans les pièces (élimination des virus, des bactéries et des moisissures ainsi que des micro-organismes ayant un effet cancérigène ou allergique).
L'appareil doit être mis en œuvre exclusivement par du personnel spécialisé formé à cette fin.
Utilisation non conforme
- N'utilisez pas l'appareil en tant que particulier, dans le domaine domestique/privé.
- Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
- Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- avoir été formé à l'utilisation de l'appareil et être conscient des risques liés au travail avec le puissant oxydant qu'est l'ozone.
- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
Risque de blessures dues à l'inhalation d'ozone !
Les symptômes suivants peuvent signaler un
empoisonnement ou une irritation du(e) à l'ozone :
- Irritation des yeux : conjonctivite, brûlure des yeux et larmoiement
- Forte toux
- Suffocation, sensation d'oppression
- Douleurs à l'inspiration
- Vertiges, étourdissement
- Migraine
- Sensation de faiblesse
Quittez la pièce à nettoyer aussitôt après la mise en marche de l'appareil.
Ne pénétrez jamais dans la pièce à nettoyer lorsqu'un cycle de nettoyage est en cours.
Si vous constatez chez vous l'un ou plusieurs des symptômes précités en relation avec l'utilisation du neutralisateur d'odeurs, consultez immédiatement un médecin.
Remarque
N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.
Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Comportement en cas d'urgence
- En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- En cas d'urgence, ne pénétrez dans la pièce à nettoyer que muni d'un masque à gaz doté d'un filtre à ozone et assurez une alimentation suffisante en air frais.
- Ne rebranchez jamais un appareil endommagé.
Informations sur l'appareil
Description de l'appareil
L'ozone est un oxydant très puissant qui possède la faculté d'éliminer les bactéries, les virus, les gaz et les toxines. À l'aide de l'ozone, les molécules présentes sont décomposées par oxydation. L'ozone est produit par l'appareil au moyen d'un procédé de décharge électrique et délivré à l'air de la pièce en concentration élevée. L'appareil permet d'éliminer efficacement, entre autres, les agents pathogènes, mais aussi les odeurs de cuisine ou de moisi ainsi que la fumée d'incendie. Le processus mis en œuvre rappelle le nettoyage de l'air dans la nature au cours d'un orage.
Mode de fonctionnement
La génération de l'ozone a lieu par le biais de la décharge d'une haute tension. La haute tension produit des champs électriques très intenses dans l'unité de décharge, ce qui entraîne le déclenchement de nombreuses décharges entre les électrodes.
Le ventilateur intégré dans l'appareil aspire l'air ambiant à l'arrière de celui-ci à travers le filtre à air, le fait passer entre les deux paires d'électrodes de l'unité d'ozone et restitue cet air maintenant chargé d'ozone dans la pièce environnante.
La génération d'ozone ne fait appel à aucun produit chimique et n'affecte donc pas l'environnement. Après l'arrêt de l'appareil et une fois le processus de nettoyage terminé, l'ozone encore présent dans l'air ambiant se décompose sous la forme d'oxygène normal à deux atomes ( O_2 ).
Apparition, perception et présence d'ozone
Le terme « ozone » fait désormais partie de notre vocabulaire quotidien, tout comme ce gaz incolore et nocif appartient à notre vie de tous les jours. L'effet irritant de l'ozone sur les yeux et les voies respiratoires des êtres humains est connu du grand public depuis quelques années, surtout du fait que la recrudescence d'ozone soit due à ce que l'on appelle le smog estival. D'autre part, certains processus industriels produisent de l'ozone.
L'ozone (formule chimique : O 3 ) est constitué de trois atomes d'oxygène. L'ozone fait son apparition à chaque fois que de l'énergie électrique ou du rayonnement UV crée des atomes (O) à partir des molécules d'oxygène (O 2 ) de l'air. Ce sont ces atomes qui peuvent réagir avec les molécules d'oxygène pour former de l'ozone (O _3 ).
En cas de fort rayonnement solaire, d'autres polluants de l'air favorisent la formation d'ozone. Un rôle prépondérant est joué dans ce cadre par les oxydes d'azote (NOx) produits par nos véhicules, nos chauffages domestiques et par l'industrie.
Suivant sa concentration, l'ozone peut avoir une odeur intense qui n'est pas sans rappeler le chlore, le foin ou les œillets. Cette odeur typique est aussi appelée celle du « soleil des montagnes ». La sensibilité du nez humain est d'ailleurs bien supérieure à celle de la plupart des appareils de mesure : celui-
ci perçoit le gaz à partir d'une concentration de 0,01 ml/m³. Ce qui signifie que, par rapport à d'autres gaz irritants, l'ozone peut être détecté par l'être humain même dans les quantités les plus infimes, ce qui lui donne la possibilité de prendre des mesures avant que le gaz ne devienne dangereux. Toutefois, le sens olfactif de l'être humain présente un inconvénient majeur par rapport aux instruments de mesure : l'effet d'accoutumance. Il suffit en effet de passer peu de temps dans un environnement pollué à l'ozone pour que celui-ci ne soit plus perçu par le nez.
Les effets de l'ozone sur le corps humain
La sensibilité vis-à-vis de l'ozone dépend de sa concentration et elle varie de plus individuellement d'une personne à l'autre. L'ozone lui-même est un gaz irritant oxydant qui a un effet nuisible, même à faible concentration, sur les yeux, le nez, la gorge et les poumons. Les muqueuses ne sont pas en mesure de le retenir parce que l'ozone n'est que difficilement soluble dans l'eau. C'est pourquoi ce gaz peut pénétrer plus profondément dans les poumons humain que d'autres gaz irritants. Chez l'être humain, les symptômes suivants peuvent être provoqués par des concentrations à partir de 200 µg/m³ :
- Sensation d'irritation des muqueuses, des yeux et des voies respiratoires.
- Enrouement, toux et maux de tête
- Sensation d'oppression derrière le sternum
- Diminution de la forme physique
Ce sont les voies respiratoires qui sont les principales victimes des dommages et des troubles respiratoires peuvent apparaître, accompagnés d'une diminution du volume respiratoire. Les suites à plus long terme peuvent inclure les saignements de nez, les bronchites (inflammations des voies respiratoires) ou les cédèmes. Le passage des effets irritants sans conséquences aux modifications durables se fait de façon progressive.
Valeurs de seuil et valeurs-cible de l'ozone
Le seuil d'information pour la concentration d'ozone est de 180 μg/m³ (valeur sur 1 heure), le seuil d'alarme de 240 μg/m³ (valeur sur 1 heure). À partir d'une concentration de 180 μg/m³, des recommandations de comportement sont diffusées à la population par l'intermédiaire des médias. De plus, pour la protection de la santé des personnes, une valeur-cible a été fixée : La valeur maximum sur 8 heures d'une journée, moyennée sur 3 ans, ne doit dépasser 120 μg/m³ que pendant au plus 25 jours au cours d'une année calendaire. À long terme, il faudrait que cette valeur de 120 μg/m³ pour la moyenne maximum sur 8 heures ne soit plus dépassée du tout. Pour la protection de la végétation, c'est une valeur-cible de 18 000 μg/m³ qui doit être atteinte pour la moyenne sur 5 ans. Celle-ci représente la différence entre les valeurs sur une heure de plus de 80 μg/m³ et 80 μg/m³ pendant les heures diurnes (8h à 20h) de la saison principale pour la végétation, de mai à juillet.

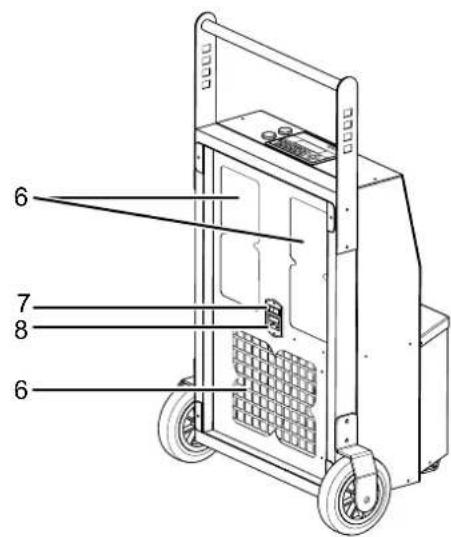

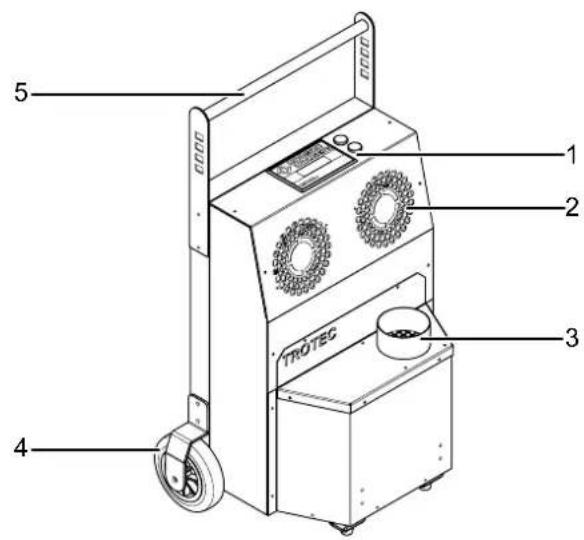

Représentation de l'appareil
| 1 Panneau de commande |
| 2 Sortie d'air |
| 3 Sortie air / ozone |
| 4 Roulettes |
| 5 Poignée |
| 6 Entrée d'air avec filtre à air |
| 7 Interrupteur marche/arrêt |
| 8 Raccordement secteur |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Remarque
Les secousses risquent d'endommager l'appareil. De fortes secousses peuvent entraîner une détérioration de l'électrode.
C'est pourquoi vous devez toujours sécuriser le neutralisateur d'odeurs contre les secousses et le glissement pendant le transport.
Transport
Pour faciliter le transport, l'appareil est pourvu de roulettes et d'une poignée de transport.
Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Si l'appareil était précédemment en service, attendez le temps de régénération calculé (voir chapitre mise hors service) avant de le transporter.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Ne faites rouler l'appareil que sur des surfaces planes et stables.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil debout après l'avoir transporté.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- au sec et protégé du gel et de la chaleur
- Le cas échéant, protégé de la poussière par une housse
Montage et mise en service
Contenu de la livraison
- 1 appareil
- 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.
Mise en service

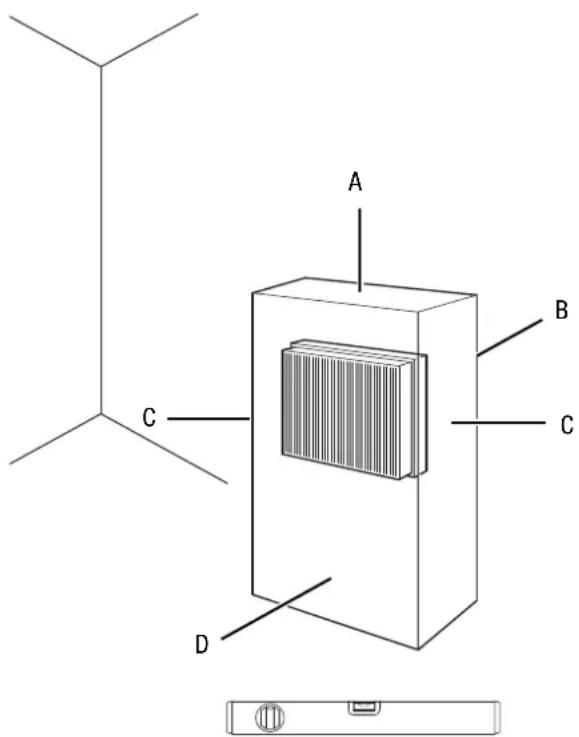

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.
- Installez l'appareil debout et de façon stable.
- Assurez-vous que l'appareil soit posé sur une surface solide, sèche et dépourvue de vibrations.
- Dans la mesure du possible, installez l'appareil au milieu de la pièce afin d'optimiser la circulation de l'air.
- Tenez l'appareil loin de toute source de chaleur.
- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
- Ne placez pas l'appareil à proximité de produits ou de gaz inflammables.
- Assurez-vous que l'entrée et la sortie d'air sont dégagées.
- Assurez-vous que l'appareil ne soit pas soumis à des projections d'eau.
- En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
- Assurez-vous que les rallonges de câble sont entièrement déroulées.
- La température ambiante doit être supérieure d'environ 5 °C à la température normale de la pièce.
Branchement du câble secteur
- Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art et située à l'extérieur de la pièce à nettoyer. De cette manière, un arrêt de l'appareil en cas d'urgence est possible sans qu'il soit nécessaire de pénétrer dans la pièce.
Utilisation
Remarque
Évitez de laisser les portes et les fenêtres ouvertes.

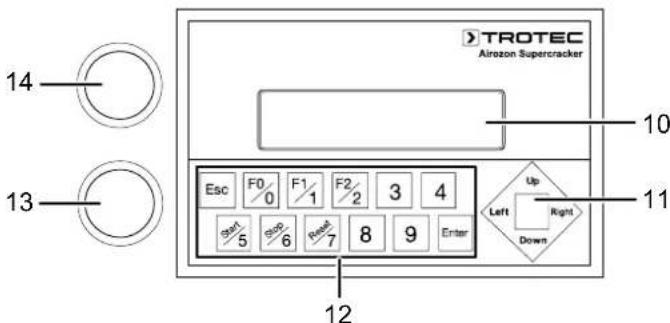

Éléments de commande
| 10 Écran Affichage des programmes et des réglages. | ||
| 11 Curseur de sélection | Sélection du programme et réglage de l'heure. | |
| 12 Touches de saisie Réglages pour les programmes et sélection des valeurs. | ||
| 13 Voyant de fonctionnement | Est allumé pendant le fonctionnement. | |
| 14 Voyant de défaut S'allume en cas de défaut. | ||
Mise en marche / arrêt
Avertissement
Risque de blessures dues à l'ozone !
Quittez la pièce immédiatement après la mise en marche de l'appareil afin d'éviter le contact avec l'ozone.
Mettez l'appareil en marche en plaçant l'interrupteur marche/arrêt (7) sur la position I.
La production d'ozone commence environ 75 secondes après la mise en marche de l'appareil.
Pour arrêter l'appareil, placez l'interrupteur marche/arrêt (7) sur la position 0.
Menu et programmes
L'appareil est équipé de trois programmes différents :
• Déodor
• Service
- Manuel
Ci-après des informations complémentaires sur les différents programmes.
Programme Déodor
Ce programme est le programme normal pour le traitement des locaux. Vous pouvez choisir entre plusieurs valeurs proposées pour la taille de la pièce et la durée du traitement. Le traitement peut ainsi être adapté aux circonstances. Pour la sélection et la saisie des paramètres, procédez de la manière suivante :
- Appuyez sur la touche 0 pour sélectionner le programme Déodor.
-
Appuyez sur la touche 4 pour passer au sous-menu suivant. C'est là que vous pouvez définir la taille de la pièce. Vous avez les possibilités suivantes :
-
Small (touche 0) pour les pièces allant jusqu'à 30 m³
- Medium (touche 1) pour les pièces entre 30 et 60 m³
- Large (touche 2) pour les pièces entre 60 et 100 m³
-
X-Large (touche 3) pour les pièces dépassant 100 m³
-
Appuyez sur la touche 4 pour passer au sous-menu Durée du traitement. Vous avez les possibilités suivantes :
-
Short (touche 0)
- Intermediate (touche 1)
- Long (touche 2)
La durée effective du traitement est fonction de la taille de pièce définie. Elle est indiquée dans le tableau suivant :
| Durée du traitement (min) | |||
| Taille de la pièce | Short Intermediate Long | ||
| Small (<30 m3) 15 40 180 | |||
| Medium (30-60 m3) 30 60 180 | |||
| Large (60-100 m3) 60 180 1440 | |||
| X-Large (>100 m3) 300 720 28880 | |||
Outre ces réglages pré-définis en fonction de la taille de la pièce, vous avez la possibilité de définir une durée individuelle. À cette fin, procédez de la manière suivante :
- Appuyez sur la touche 3 de façon à activer la fonction Set Time.
- Au moyen des touches numériques 0-9 et des touches Left et Right, saisissez la durée désirée. La plage de réglage se situe entre 25 et 1 440 minutes.
- Appuyez sur la touche 4 pour passer au sous-menu suivant et pour démarrer l'appareil.
Programme Service
Ce programme permet de gérer les intervalles de service et de visualiser des informations. Les fonctions suivantes sont à votre disposition :
• Affichage des heures de service
- Affichage du temps restant jusqu'au remplacement du filtre de régénération
- Saisie du mot de passe pour l'effacement de l'affichage de l'intervalle de maintenance
Programme Manuel
Ce programme contient différentes fonctions spéciales, par exemple pour l'exploitation dans un puits. Ce programme n'est pas destiné au traitement normal des locaux.
Dans ce programme, vous pouvez choisir entre trois durées prédéfinies ou régler une durée de traitement individuelle.
Une fois le traitement terminé, il n'y a pas de régénération de l'air du local. Cela signifie qu'après la fin du cycle de traitement, la concentration élevée d'ozone reste inchangée. De ce fait, il ne faut pas pénétrer dans le local traité (tunnel ou autre).
Le programme Manuel ne peut être utilisé qu'après activation au moyen d'un code. Si vous avez besoin de ce code, adressez-vous au SAV Trotec.
Exécution de la neutralisation des odeurs / du nettoyage
Avertissement
Risque de blessures dues à l'inhalation d'ozone !
Les symptômes suivants peuvent signaler un empoisonnement ou une irritation du(e) à l'ozone : - Irritation des yeux : conjonctivite, brûlure des yeux et larmoiement
- Forte toux
- Suffocation, sensation d'oppression
- Douleurs à l'inspiration
- Vertiges, étourdissement
- Migraine
- Sensation de faiblesse
Quittez la pièce à nettoyer aussitôt après la mise en marche de l'appareil.
Ne pénétrez jamais dans la pièce à nettoyer lorsqu'un cycle de nettoyage est en cours.
Si vous constatez chez vous l'un ou plusieurs des symptômes précités en relation avec l'utilisation du neutralisateur d'odeurs, consultez immédiatement un médecin.
Pour effectuer un cycle de nettoyage, procédez comme suit :
- Fermez toutes les ouvertures de la pièce à nettoyer. Le calfeutrage doit être tel qu'aucune quantité d'ozone ne puisse s'échapper.
- Placez des mises en garde indiquant la présence de concentrations élevées d'ozone et les risques qui y sont liés.
-
Assurez-vous qu'aucune personne ni aucun animal ne se trouve dans la pièce à nettoyer.
-
Placez l'appareil au milieu de la pièce.
-
Raccordez le cordon secteur et branchez la fiche secteur à une prise de courant protégée selon les règles de l'art et située à l'extérieur de la pièce à nettoyer.
-
Mettez l'appareil en marche en plaçant l'interrupteur marche/arrêt (7) sur la position I.
-
Au moyen du menu, définissez les paramètres (taille de la pièce, durée du traitement) comme il a été décrit plus haut.
-
Appuyez sur la touche Start pour lancer le traitement du local. Le voyant vert s'allume. Au bout de 75 secondes, l'appareil commence à produire de l'ozone. Profitez de ce temps pour quitter la pièce le plus vite possible !
Le générateur d'ozone fonctionne ensuite jusqu'à écoulement de la durée de nettoyage définie. Un signal sonore se fait entendre au cours des 15 dernières secondes. L'appareil s'arrête ensuite automatiquement.
Paramètres de fonctionnement
La durée du processus de nettoyage varie en fonction des conditions. Les facteurs à prendre en compte sont, entre autres :
- le type de pollution
- son intensité
- la taille de la pièce et la température
- la composition des matériaux du site d'intervention
- la durée et la profondeur d'action de la pollution
Si l'élimination des odeurs a lieu dans une pièce non chauffée devant être utilisée ensuite à une température plus élevée, il est possible que se produise ultérieurement un effet d'exhalaison. C'est pourquoi il est conseillé de porter la température de la pièce, durant le nettoyage, à une valeur supérieure d'environ 5 °C à celle de l'utilisation ultérieure.
Les valeurs du tableau suivant donnent une orientation de base pour la détermination de la durée du traitement :
| Type d'odeur Durée de traitement en minutes | ||
| Volume de la pièce < 30 m3 | Volume de la pièce 30 à 60 m3 | |
| Désinfectant 30 60 | ||
| Traitement de voiture 40 80 | ||
| Odeurs d'animaux, de cuisine, d'ordures | 40 80 | |
| Odeurs de brûlé ou de chimie 80 120 | ||
| Odeur de moisi après dégât des eaux | 80 120 | |
| Odeur de brûlé et effets secondaires de substances organiques | 80 – 350 120 | -700 |
| Amines/amides (urées), composés hydrocarbonés à chaîne ouverte (ex. : acide butyrique) | 360 720 | |
| Acides aminés/protéines avec azote et soufre (vomi) | 360 720 | |
Mise hors service programme Déodor
Si le traitement du local a été effectué au moyen du programme Déodor, l'air en a été régénéré à l'aide d'un programme spécial (cycle de régénération).
Une fois le programme Déodor écoulé, un signal sonore se fait entendre et le voyant de fonctionnement vert s'éteint. La mention Cycle complete s'affiche à l'écran.
Une fois le programme écoulé, la concentration d'ozone doit être redescendue en-dessous de la valeur limite de 0,2 mg/m³, si bien qu'il est possible de pénétrer dans la pièce. Cependant, par mesure de sécurité, déterminez toujours auparavant la concentration d'ozone résiduelle.
Mise hors service programme Manual
Avertissement
Risque de blessures dues à l'ozone !
Avant de pénétrer à nouveau dans la pièce et d'autoriser son accès, faites contrôler la concentration d'ozone par du personnel spécialement formé à cette fin.
L'appareil a été conçu pour s'éteindre automatiquement au bout de la durée programmée. Cette fonction a été intégrée sous la forme d'une minuterie.
Entre l'arrêt de l'appareil et l'accès au local traité, il est nécessaire d'observer un temps d'attente.
Durant ce laps de temps de sécurité, l'ozone résiduel se décompose naturellement sous la forme d'oxygène normal à deux atomes (O₂). Après ce laps de temps, la concentration d'ozone doit être descendue en-dessous de la valeur MAK (valeur maximum de la concentration d'un produit au poste de travail) prescrite de 0,2 mg/m³. L'ozone a une durée de demi-vie moyenne de 30 minutes. Les valeurs empiriques qui suivent donnent une idée du temps de régénération :
| Durée de fonctionnement Durée de régénération | |
| 0,5 heure 0,5 heure | |
| 1 heure 0,5 heure | |
| 5 heures 2,5 heures | |
Une fois le temps d'attente écoulé, la pièce doit être aérée de manière intensive. Ouvrez les fenêtres et les portes. À cette occasion, prenez les mesures de sécurité correspondantes (voie chapitre « Sécurité »).
Arrêt d'urgence
Si un arrêt de l'appareil doit être effectué pendant le cycle de nettoyage, il ne doit pas avoir lieu, pour des raisons de sécurité, par l'intermédiaire de l'interrupteur marche/arrêt, c'est-à-dire sur l'appareil lui-même. Dans un tel cas, il convient de débrancher la fiche secteur qui se trouve en-dehors du local en traitement.
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans la notice d'instructions peut entraîner un risque de blessure.
| Désignation Numéro d'article | |
| Filtre à ozone Airozon Supercracker 7. | 710.000.396 |
| Nattes de filtrage Airozon Supercracker | 7.710.000.395 |
| Panneau de mise en garde ozone ZZ70 | 000275 |
| Rallonge professionnelle 20 m / 230 V / 2,5 mm ^2 | 7.333.000.376 |
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon électrique et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Ré-enclenchez le disjoncteur ou faites remplacer le fusible par une entreprise spécialisée.
- Contrôlez le contact de sécurité.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.
L'appareil est très bruyant :
- Positionnez l'appareil sur une surface plane, stable et sèche.
- Contrôlez le bon état du ventilateur et de son palier. En cas de dommage, faites réviser l'appareil par un atelier de réparation spécialisé certifié.
Après le cycle de nettoyage, les odeurs sont toujours aussi présentes avec la même intensité.
- Faites contrôler l'appareil par un atelier de réparation spécialisé certifié.
Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
Entretien
Avant toute opération de maintenance
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
• Assurez-vous que l'appareil est éteint.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Avertissement
Risque de blessures dues à l'inhalation d'ozone !
Si l'appareil était précédemment en service, effectuez les travaux de maintenance et de nettoyage au plus tôt au bout de la durée de régénération calculé (voir chapitre Mise hors service) afin d'être sûr que la concentration d'ozone soit redescendue en-dessous de la valeur prescrite.
Un entretien et une maintenance réguliers doivent être effectués pour garantir la fonctionnalité et le fonctionnement sans problème de l'appareil.
La fréquence des travaux de maintenance et les travaux à effectuer sur l'appareil dépendent essentiellement de l'environnement de sa mise en œuvre ainsi que du type et de la durée de celle-ci.
Au fur et à mesure de l'utilisation de l'appareil, de la poussière et de l'humidité se déposent dans les sous-ensembles et peuvent finir par nuire à leur fonctionnalité et à leurs performances.
Dans les pièces particulièrement poussiéreuses ou sales, de même qu'après les rénovations après incendie (humidité élevée), il convient de contrôler le besoin de maintenance après un nombre réduit d'interventions.
Dans les environnements secs comme les hôtels ou dans le cadre de l'entretien des véhicules, les intervalles de maintenance peuvent être de plusieurs mois.
Critères déterminants pour l'intervalle de maintenance
L'appareil fonctionne
- souvent plusieurs heures sans interruption
• de nombreux jours par mois
• dans des pièces très sales
• dans des pièces humides
Indépendamment des conditions d'utilisation décrites, vous devez effectuer une maintenance si les symptômes suivants font leur apparition :
• le ventilateur devient plus bruyant
• le filtre à air est fortement encrassé
- l'électrode est encrassée, ce que vous remarquez au fait que le l'intensité du sifflement produit par la génération d'ozone diminue.
Nettoyer le boîtier
Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d'alcool ou produits abrasifs, pour humidifier le chiffon.
Nettoyage
Dans le cadre des travaux de maintenance à exécuter régulièrement, il convient en particulier d'effectuer, outre un contrôle de l'état correct de l'appareil et de ses sous-ensembles, un nettoyage complet. À cette fin, procédez comme il est décrit ci-après.
Nettoyage du filtre à air
- Enlevez les boîtes à filtre à l'arrière de l'appareil.
- Retirez le filtre à air.
- Nettoyez le filtre à air avec une solution savonneuse.
- Laissez sécher le filtre à air.
- Remontez le filtre à air lorsqu'il est sec.
Le filtre à air doit être remplacé après 2 à 3 interventions afin d'éviter un encrassement de l'appareil.
Nettoyage de l'intérieur de l'appareil
- Dévissez les vis du boîtier.
- Déposez avec précaution la paroi arrière.
- Nettoyez l'appareil à l'air comprimé ou avec un chiffon humide. N'utilisez pas de détergent agressif ou à base de solvant. Veillez à ce qu'aucune eau ne pénètre dans l'appareil ou n'y reste.

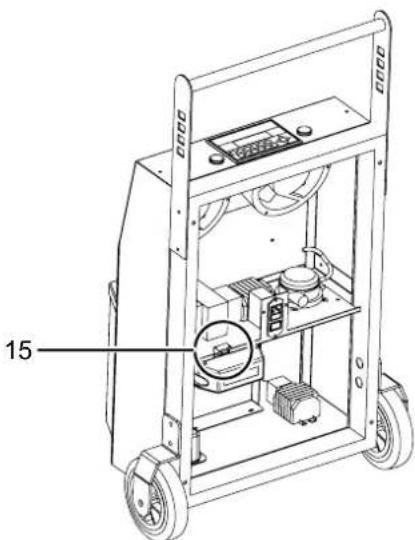

- Assurez-vous que le contact de sécurité (15) soit fermé et remontez la paroi sur l'appareil.
Remarque
Un fonctionnement sans électrode risque d'endommager l'appareil ! N'utilisez jamais le neutralisateur d'odeurs si les électrodes ne sont pas en place.
Les électrodes peuvent être nettoyées même lorsqu'elles sont en place.
- Avant de les nettoyer, contrôlez que les électrodes ne présentent ni fissure ni cassure. Un composant endommagé ne doit pas être utilisé.
- Nettoyez les électrodes avec un chiffon sec non pelucheux ou légèrement humide. Ce faisant, enlevez en particulier la poussière et les autres dépôts se trouvant dans les interstices. Veillez à ce qu'il ne reste pas de fibres (peluches) après le nettoyage.
- Ne réutilisez l'appareil qu'une fois que les électrodes ont complètement séché.
Maintenance du filtre de recyclage d'ozone
Afin d'assurer un fonctionnement correct de la régénération, veuillez remplacer le filtre de recyclage d'ozone au bout de 300 heures environ. Au bout de cette période, nous recommandons de procéder également à un contrôle complet et à une maintenance de l'appareil dans son ensemble.
Dès que la durée de vie du filtre de recyclage d'ozone (300 heures) est écoulée, un message d'alerte apparaît à la mise en marche de l'appareil pour demander le remplacement du filtre. Après le remplacement du filtre, ce message d'alerte peut être supprimé par la saisie d'un code. Ce code est mis à disposition par Trotec à l'occasion de la livraison d'un filtre de rechange.
Même avant que cette période soit écoulée, vous avez la possibilité de visualiser la durée d'utilisation restante :
- Activez le programme Service en appuyant sur la touche 3.
- Appuyez sur la touche 4 (appel des sous-menus). Le sous-menu Total time permet de lire la totalité des heures de fonctionnement de l'appareil. Dans le sous-menu Change filter, c'est la durée d'utilisation restante du filtre de recyclage d'ozone qui est affichée.
Info
Vous avez la possibilité de faire effectuer aussi bien le remplacement du filtre de recyclage d'ozone qu'une maintenance complète de l'appareil par le SAV Trotec.
Annexe technique
Caractéristiques techniques
| Paramètre Valeur | |
| Modèle | Airozon Supercracker |
| Numéro d'article 1.180.000.115 | |
| Raccordement électrique 230 V | |
| Fréquence 50 Hz | |
| Courant nominal max. 1,5 A | |
| Fusible recommandé 10 A | |
| Puissance absorbée max. 300 W | |
| Rendement d'ozone environ 10 | 000 mg/h |
| Débit d'air environ 500 m^3/h | |
| Plage de fonctionnement (température) | 10 à 40 °C |
| Niveau de pression sonore (à une distance de 3 m) | < 70 dB(A) |
| Dimensions (longueur x largeur x hauteur) | 400 x 600 x 890 mm |
| Poids 20 kg | |
| Distance minimale par rapport aux murs et aux objets :vers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) : | 50 cm50 cm50 cm50 cm |
Nomenclature et liste des pièces de rechange

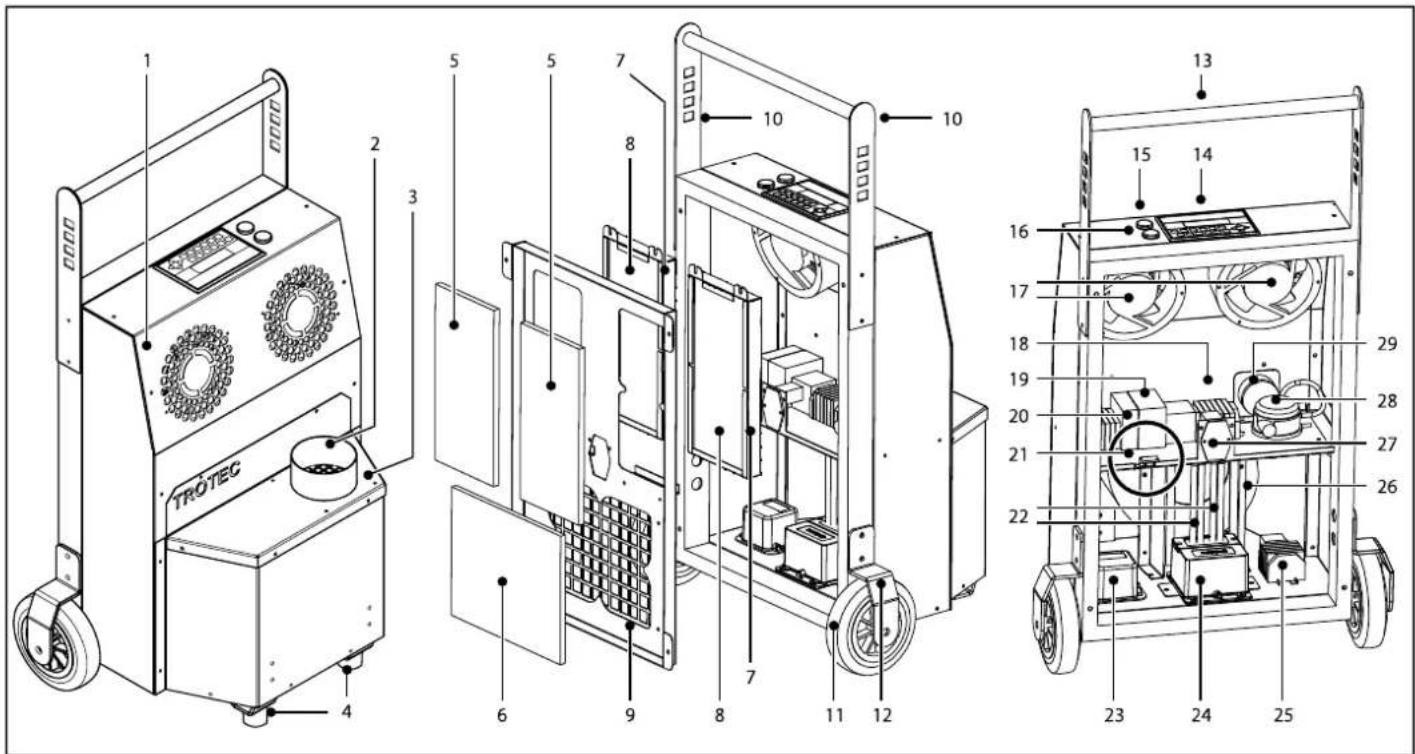

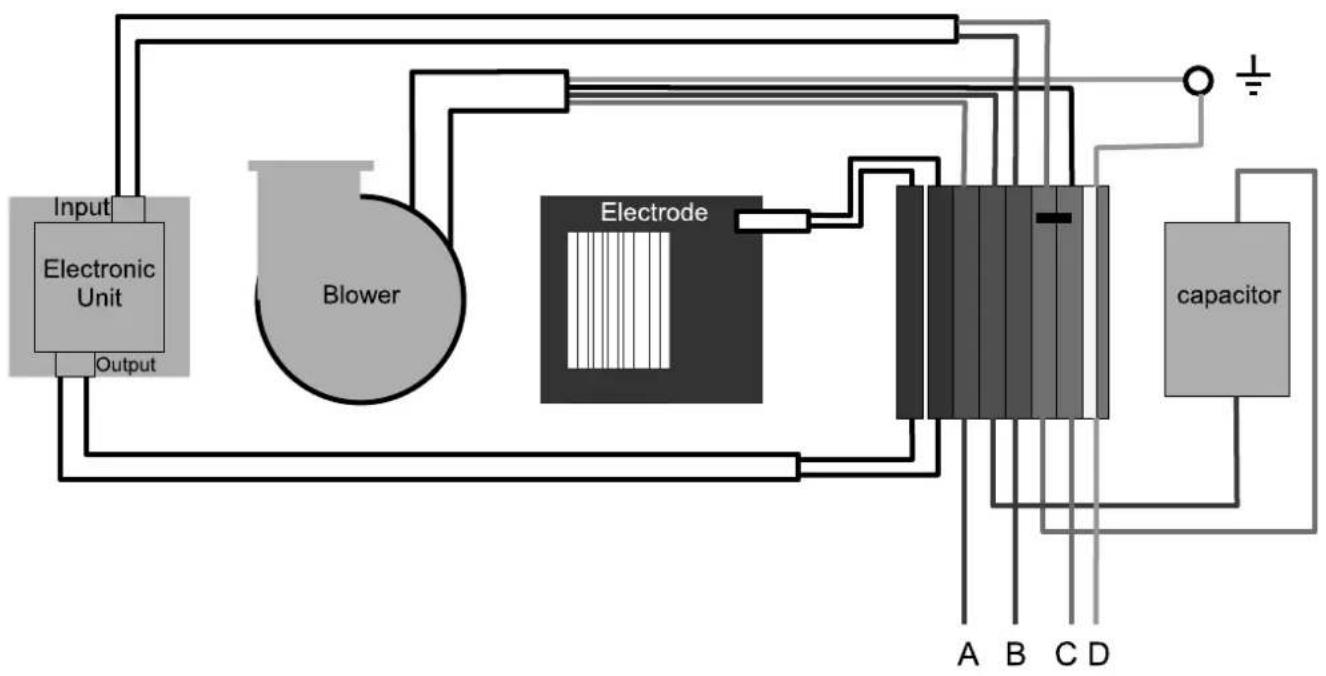

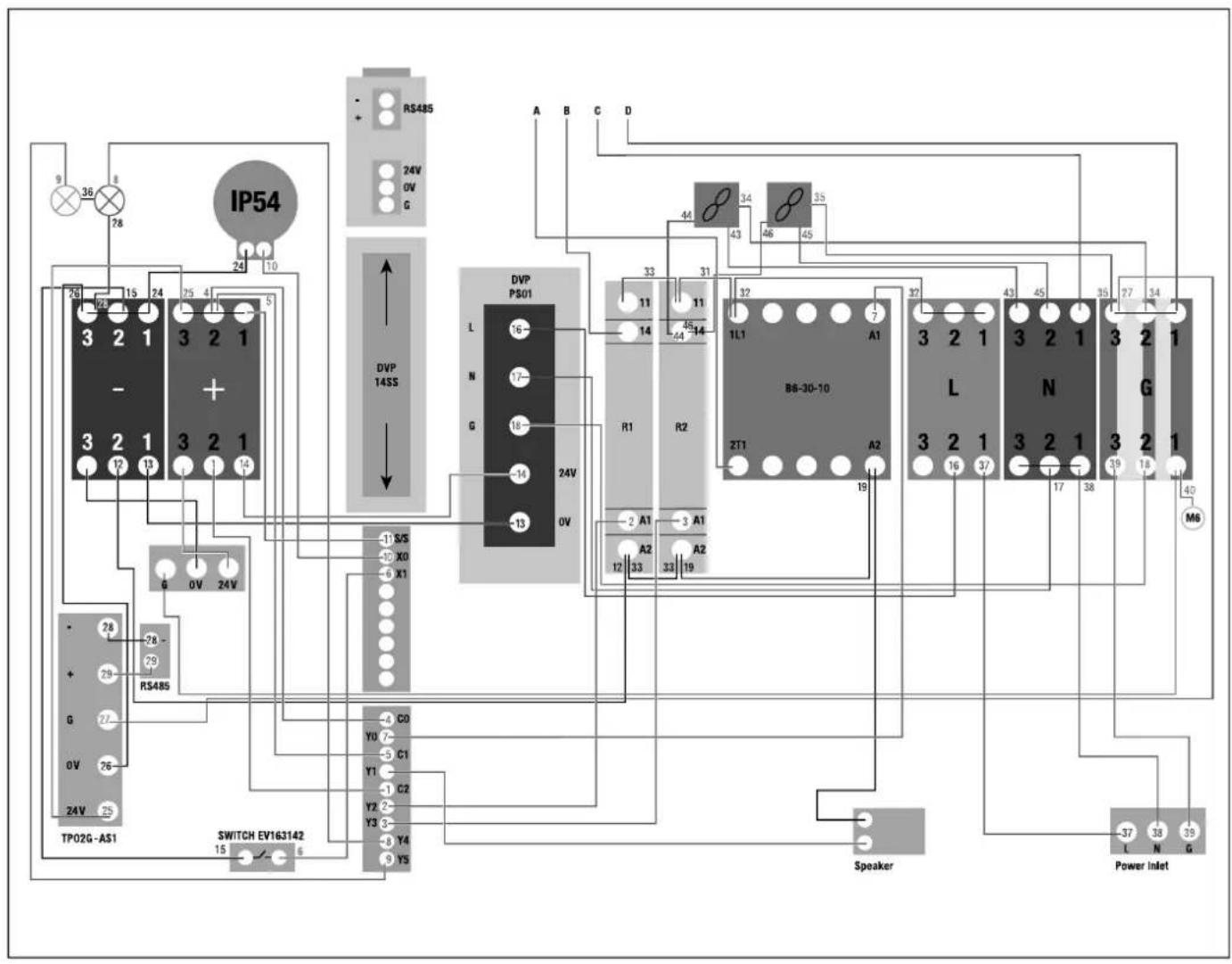

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.
| 1 Cache avant 7242000394 16 Voyant de fonctionnement 7242000403 | |||||
| 2 Tube de soufflage d'ozone 7242000395 17 Ventilateurs axiaux 7242000404 | |||||
| 3 Couvercle sortie d'air, ozone | - 18 Relais de protection 7242000405 | ||||
| 4 Pied caoutchouté avant 7242001270 19 Transformateur 24 V 7242000406 | |||||
| 5 Élément filtrant supérieur - 20 Eprom 7121000407 | |||||
| 6 Élément filtrant inférieur - 21 Contact de sécurité 7242000408 | |||||
| 7 Cadre support filtre de recyclage d'ozone | - 22 Électrodes | 7242000409 | |||
| 8 Filtre de recyclage ozone - 23 Power Unit 7242000410 | |||||
| 9 Paroi arrière 7242000397 24 Support électrodes 7242000411 | |||||
| 10 Poignée 7242000398 25 Condensateur | |||||
| 11 Roulette 7600000399 26 Ventilateur | 7242000413 | ||||
| 12 Support roulette 7242000400 27 Interrupteur marche/arrêt | Raccordement secteur | ||||
| 13 Poignée 7242000398 28 Manomètre à air | 7242000414 | ||||
| 14 Panneau de commande avec écran | 7242000401 29 Haut-parleur | 7242000415 | |||
| 15 Voyant de défaut 7242000402 | |||||
Schéma électrique
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Déclaration de conformité
Vous trouverez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l'adresse https://hub.trotec.com/?id=39949.
Déclaration de conformité (Traduction de l'original) conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Par la présente, nous, société Trotec GmbH, déclarons que l'appareil désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit : Airozon Supercracker
Type : Générateur d'ozone
À partir de l'année modèle : 2018
• 2002/44/CE
• 2014/30/UE : 29/03/2014
• 92/58/CEE
Normes harmonisées appliquées :
• EN ISO 12100:2011
• EN ISO 14123-1:2016
• EN ISO 11200:2014
• EN ISO 14123-1:2015
• EN 12198-1:2000+A1:2008
Normes et spécifications techniques nationales appliquées :
• ZH 1/262 de l'association professionnelle de la chimie
Nom du fabricant et de la personne autorisée à établir les documents techniques :
Trotec GmbH
Grebbener Straße 7, D-52525 Heinsberg
Téléphone : +49 2452 962-400
E-mail : info@trotec.de
Lieu et date de la déclaration :
