SA12SE - Lecteur/enregistreur de cd MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur/enregistreur de CD Super Audio
Marque	Marantz
Modèle	SA12SE

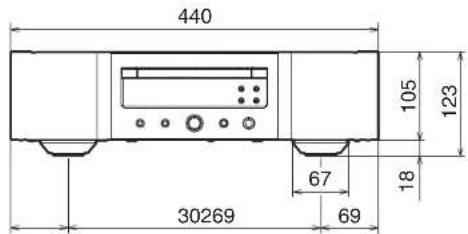

Dimensions (L x H x P)	440 x 105 x 123 mm
Poids	16,4 kg
Alimentation	CA 230 V, 50/60 Hz
Consommation électrique	47 W (veille 0,3 W)
Fonctions principales	Lecture Super Audio CD, CD, CD-R/RW, DVD-R/RW/+R/+RW; USB DAC; convertisseur N/A; lecture DSD (2,8/5,6/11,2 MHz) et PCM jusqu'à 384 kHz/32 bits; filtres numériques; sortie casque avec amplificateur HDAM; affichage et illuminateur réglables
Connectivité	Sorties analogiques asymétriques (RCA), sortie numérique coaxiale et optique, entrées numériques coaxiales et optiques, port USB (dispositif de stockage de masse), USB-B (PC/Mac), télécommande (RC-5)
Formats audio pris en charge	MP3, WMA, AAC, WAV, FLAC, Apple Lossless, AIFF, DSD (DSF/DFF)
Entretien et nettoyage	Nettoyer les disques avec un chiffon doux du centre vers le bord. Ne pas utiliser de solvants. Éviter l'exposition à la poussière, l'humidité et la chaleur.
Sécurité	Ne pas insérer d'objets étrangers dans le tiroir. Utiliser le cordon d'alimentation fourni. Débrancher en cas d'inutilisation prolongée.
Pièces détachées et accessoires fournis	Télécommande (RC005PMSA), piles R03/AAA, câble audio, câble de télécommande, cordon d'alimentation, guide de démarrage rapide, CD-ROM du manuel
Réparabilité	Consulter le manuel pour le dépannage. Contacter un revendeur agréé en cas de dysfonctionnement.
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - SA12SE MARANTZ

Comment changer les caractéristiques du filtre pour modifier la qualité sonore ?

Appuyez sur la touche FILTER de la télécommande pour basculer entre Filter 1 et Filter 2. Le réglage est mémorisé même après extinction.

Comment éteindre l'affichage et le panneau d'illumination pour améliorer la qualité audio ?

Pendant la lecture, appuyez sur DISPLAY pour éteindre/allumer l'affichage et l'illuminateur. Pour éteindre l'illuminateur en permanence, maintenez DISPLAY enfoncé pendant 2 secondes.

Puis-je lire des fichiers audio haute résolution depuis un ordinateur ?

Oui, connectez un PC ou Mac via le port USB-B (USB-DAC) et sélectionnez le mode USB-DAC. Installez le pilote sous Windows (macOS sans pilote). Prend en charge DSD jusqu'à 11,2 MHz et PCM jusqu'à 384 kHz/32 bits.

Comment lire la zone multi-canaux d'un Super Audio CD ?

Appuyez sur SOUND MODE et sélectionnez MULTI. L'audio multi-canaux est réduit par mixage sur 2 canaux pour la sortie analogique.

Que faire si l'appareil ne reconnaît pas un disque ?

Vérifiez que le disque est inséré correctement (étiquette vers le haut). Nettoyez le disque avec un chiffon doux. Assurez-vous que le disque est finalisé et compatible (CD, Super Audio CD, CD-R/RW, DVD-R/RW/+R/+RW). Si le problème persiste, essayez un autre disque.

Comment utiliser la lecture programmée ?

En mode Arrêt, appuyez sur PROGRAM, puis sélectionnez les plages souhaitées avec les touches numériques (jusqu'à 20). Appuyez sur PLAY pour démarrer. Le programme est effacé lorsque le tiroir est ouvert ou l'appareil éteint.

Puis-je lire des fichiers depuis une clé USB ?

Oui, connectez une clé USB au port avant. Appuyez sur DISC/INPUT pour sélectionner le mode USB. Naviguez dans les dossiers avec les touches curseur et appuyez sur ENTER pour lire. Formats compatibles : MP3, WMA, AAC, WAV, FLAC, Apple Lossless, AIFF, DSD.

Comment réduire le bruit pour une meilleure qualité audio analogique ?

Vous pouvez : 1) Éteindre l'affichage avec DISPLAY ; 2) Désactiver la sortie numérique avec DIGITAL OUT ; 3) Désactiver le circuit casque en réglant Phones sur Off dans le menu.

L'appareil se met automatiquement en veille, comment désactiver cette fonction ?

Dans le menu SETUP, réglez AutoStandby sur Off. Sinon, l'appareil passe en veille après 30 minutes d'inactivité en mode Arrêt.

Comment utiliser la télécommande pour contrôler un amplificateur Marantz ?

Appuyez sur REMOTE MODE AMP pour passer en mode amplificateur. Connectez les bornes de télécommande entre l'appareil et l'amplificateur, puis réglez l'interrupteur EXTERNAL/INTERNAL sur EXTERNAL.

MODE D'EMPLOI SA12SE MARANTZ

Modèle SA-12 SE Manuel de l'Utilisateur

Lecteur Super Audio CD

Contenu

Accessoires 2

À propos de la télécommande 2

Insertion des piles 2

Portée de la télécommande 2

Caractéristiques .... 3

Audio haute qualité 3

Haute performance 3

Nomenclature et fonctions 4

Panneau avant 4

Affichage 5

Panneau arrière 6

Télécommande 7

Connexions 8

Connexion d'un amplificateur 8

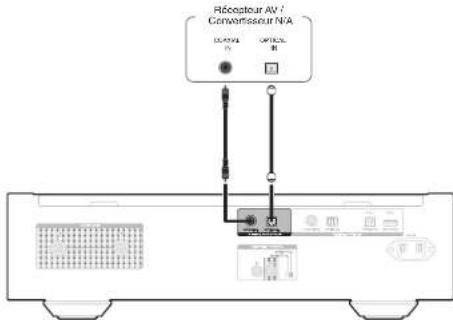

Connexion à un périphérique avec des bornes d'entrée audio

numériques 8

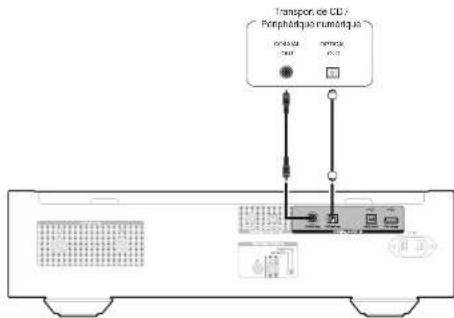

Connexion à un périphérique avec des connecteurs de sortie

audio numérique 9

Connector un dispositif mémoire USB au port USB .... 9

Connexion d'un PC ou Mac 9

Connexion de dispositifs avec des connecteurs de

télécommande 10

Connexion 10

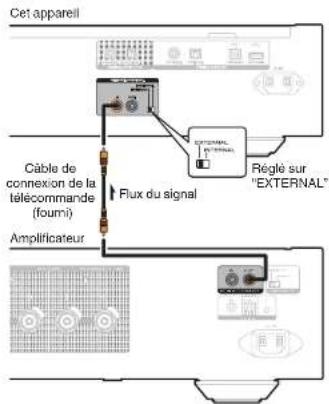

Réglage 10

Connexion d'une minuterie 10

Connexion du cordon d'alimentation .... 10

Lecture 11

Utilisation basique 11

Mise sous tension 11

Sélection du mode de lecture média 11

Extinction de l'affichage et du panneau d'illumination .... 11

Extinction complète du panneau d'illumination .... 11

Arrêt de sorties numériques 12

Réglage de la couche de lecture prioritaire pour les Super Audio

CD 12

Lecture de CD/Super Audio CD 13

Lecture de CD/Super Audio CD 13

Lecture des plages dans un ordre spécifique (Lecture

programmée) 14

Lecture de CD et de DVD de données 15

Lecture de fichiers 15

Lecture du contenu d'un dispositif mémoire USB .... 16

Lecture des fichiers d'un dispositif mémoire USB 16

Utilisation en tant que convertisseur N/A 18

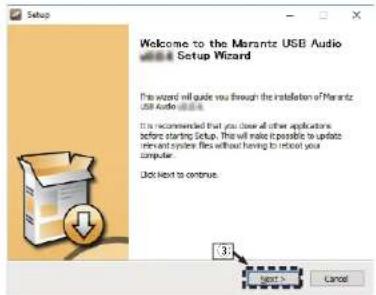

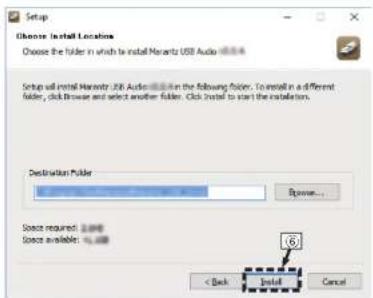

Connexion et lecture à partir d'un ordinateur (USB-DAC) ..... 18

Connector et lancer la lecture à partir d'un dispositif numérique

(Coaxial/Optique) 22

Spécification de la qualité sonore souhaltée 22

Changement des caractéristiques du filtre 22

Réglages 23

Plan du menu de l'interface graphique 23

Fonctionnement du menu 23

Phones 24

HP AMP Gain 24

Resume Play 24

AutoStandby 24

Timer Play 24

Conseils 25

Conseils 26

Dépistage des pannes 27

Annexe 31

Médias lisibles 31

Disques 31

Dispositif mémoire USB 33

Ordre de lecture des fichiers musicaux 34

À propos des disques et fichiers .... 34

Précautions d'emploi pour les supports 34

Chargement de disques 34

À propos de la manipulation des supports 35

Nettoyage des disques 35

Convertisseur N/A 36

Spécifications des fichiers pris en charge 36

Explication des termes 36

Renseignements relatifs aux marques commerciales .... 37

Spécifications 38

Index 40

Nous vous remercions d'avoir acquis cet appareil Marantz. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

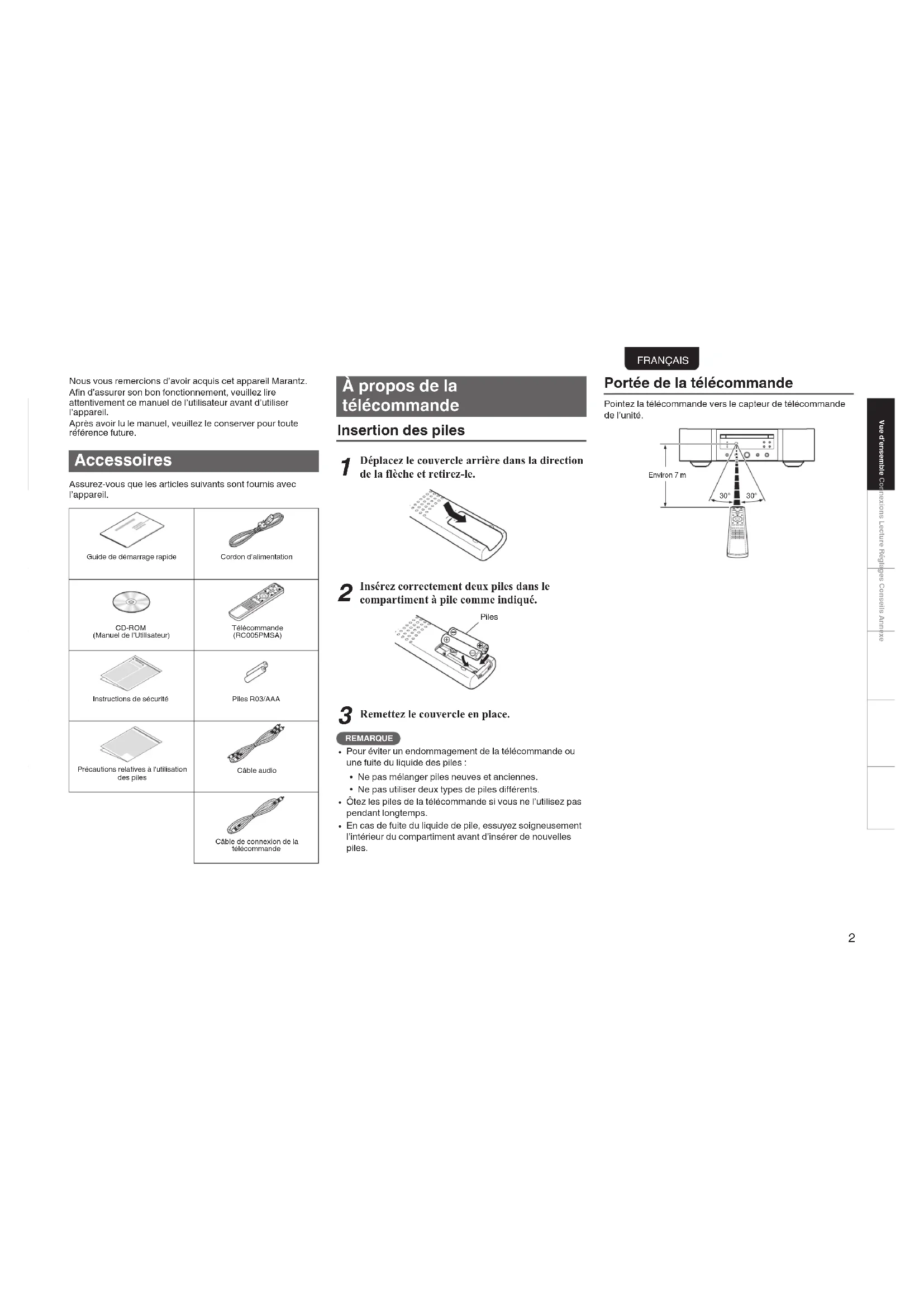

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guïde de démarrage rapide	Cordon d'alimentation
CD-ROM(Manuel de l'Utilisateur)	Télécommande(RC005PMSA)
Instructions de sécurité	Piles R03/AAA
Précautions relatives à l'utilisationdes piles	Câble audio
	Câble de connexion de latélécommande

FRANÇAIS

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 7 m 30° 30°

À propos de la télécommande

Insertion des piles

1 Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à pile comme indiqué.

3 Remettez le couvercle en place.

REMARQUE

- Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :

- Ne pas mélanger piles neuves et anciennes. - Ne pas utiliser deux types de piles différents.

- Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.

- En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

FRANÇAIS

Caractéristiques

Audio haute qualité

• Transformateur toroidal

Cet appareil dispose d'un transformateur toroïdal qui produit moins de vibrations et de flux de fuite magnétique par rapport aux transformateurs conventionnels. Les matériaux et le processus de fabrication du coeur en forme d'anneau sont strictement contrôlés pour réduire les vibrations, tandis que le petit anneau en périphérie du transformateur permet de réduire le flux de fuite magnétique.

• Condensateur à large capacitance

Un condensateur 4700 μF à large capacitance sélectionné avec soin pour ses caractéristiques acoustiques est intégré au circuit d'alimentation.

- Condensateurs à film à qualité audlophile et condensateurs électrolytiques

Cet appareil contient les mêmes condensateurs à film à qualité audiophile et condensateurs électrolytiques spécialement utilisés dans les modèles haut de gamme.

- Circuit de filtrage de faible bruit à faible distorsion et amplificateur de sortie de type HDAM®SA3 haute vitesse

- Châssis à double couche

- Bornes de sortie audio analogique de usinage haute qualité

• Circuit du casque haut de gamme

Le circuit de casque de haute qualité intègre un amplificateur HDAM® SA2 pour activer l'écoute par casque de reproduction sonore haute qualité, tard le soir, ou dans d'autres situations.

Pour éviter que la qualité audio ne se dégrade en raison de bruits provenant d'appareils externes lorsque cet appareil est connecté à des appareils externes tels que des ordinateurs, le circuit de mise à la terre du périphérique d'Interface d'entrée numérique est isolé du circuit audio.

- Conception de coupure de lecteur optique

Lorsque l'entrée USB-DAC, coaxiale ou optique est sélectionnée, cet appareil permet d'obtenir un son de haute qualité en éteignant le lecteur.

Haute performance

• Équipé d'une fonction USB-DAC pour prendre en charge la lecture de sources sonores haute résolution
  Cet appareil prend en charge la lecture de formats audio de haute résolution tels que les fichiers DSD (2,8/5,6/11,2 MHz) et des fichiers PCM jusqu'à 384 kHz/32 bits. Il offre une qualité de lecture supérieure des fichiers haute résolution dans cet appareil à partir d'un ordinateur via une connexion USB-B.
• Peut être utilisé comme un convertisseur N/A
  Les entrées de signaux audio numériques d'un appareil externe ou d'un ordinateur vers cet appareil peuvent être converties et transmises en tant que signaux analogiques à l'aide du convertisseur N/A de cet appareil.
• Prend en charge les sources audio haute résolution enregistrées sur des disques
  Les fichiers MP3, WMA, AAC, WAV, FLAC, Apple Lossless, AIFF et DSD qui ont été enregistrés sur des disques DVD-R/-RW/+R/+RW ou CD-R/-RW peuvent être lus sur cet appareil.
  • Lit les dispositifs mémoire USB
  Il vous est possible de lire les fichiers audio contenus sur le dispositif mémoire USB en connectant le dispositif mémoire USB au port USB.
  minimise l'Interférence du signal de sortie audio Afin de minimiser le bruit du circuit périphérique qui pourrait interférer avec les signaux audio analogiques, cet appareil est équipé d'une fonction de mise hors circuit périphérique qui met hors tension le circuit de sortie numérique, l'affichage et le panneau d'illumination.
  Le changement entre 2 types de caractéristiques de filtres est possible pendant la lecture en modes CD/DAC, permettant aux auditeurs de profiter pleinement de différentes nuances musicales.

- La fonction de désactivation du circuit périphérique

- Fonction de changement de filtres

FRANÇAIS

Nomenclature et fonctions

Panneau avant

marantz 1 7 9 DISPLAY DOCK INPUT PHASES LEVEL 11 12 13 14 15 16 17 18

① Panneau d'Illumination
La lampe d'illumination s'allume (bleu).
② Touche Ouvrir/Fermer le tiroir (▲) Ouvre et ferme le tiroir du disque. (1)
3 Témoin DISPLAY OFF S'allume lorsque l'affichage est éteint. (☎ p. 11)
4 Témoin MULTI Ce témoin s'allume lorsque la zone multi-canaux d'un CD Super Audio est sélectionnée. (p. 12)
⑤ Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (1-7 p. 2)
⑥ Affichage Cet écran affiche divers types d'informations. (16 p. 5)

⑦ Tirolr du disque
Utilisé pour insérer un disque. (1 p. 13)
⑧ Touche Pause (III) Met en pause la lecture.
⑨ Touche Lecteur (▶) La lecture débute.
⑩ Touche Arrêt (■) Arrête la lecture.
11 Touche DISPLAY Elle permet de mettre sous/hors tension l'affichage. Maintenez enfoncé pour allumer ou éteindre la lampe d'illumination.
⑫ Témoin STANDBY

Il s'allume comme suit en fonction du statut d'alimentation :

• Sous tension : Arrêt
• Veille : Rouge
  • Hors tension : Arrêt

⑬ Touche DISC/INPUT
Elle permet de sélectionner le mode de lecture média. (12 p. 11)
14 Touche d'allimentation (b) Elle permet de mettre sous/hors tension l'alimentation. (129° p. 11)
15 Prise de casque (PHONES) Utilisée pour connecter un casque.

REMARQUE

- Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

⑯ Touche Fast-reverse/Reverse-skip (I◀◀)
Revient au début de la plage actuelle en cours de lecture. Appuyez et maintenez enfoncée pour effectuer un retour en arrière rapide de la piste.
⑰ Molette du volume du casque (LEVEL) Elle permet d'ajuster le volume du casque.
18 Touche Avance Rapide/Saut en Avant (▶▶▶) Lit la plage suivante. Appuyez et maltenez enfoncée pour effectuer une avance rapide de la piste.

FRANÇAIS

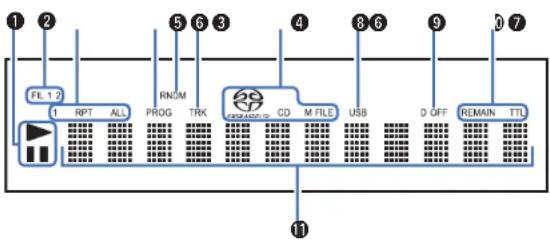

Affichage

① Témoins du mode de lecture

▶ : S'allume pendant la lecture.

II : S'allume pendant la pause.

② Témolns de filtre (FIL 1 2)

Ce témoin indique le filtre (Filter 1 ou Filter 2) sélectionné (p. 22)

③ Témoins du mode de répétition

S'allume pour correspondre aux réglages du mode de répétition.

④ Témoin de programme (PROG)

S'allume pendant la lecture programmée.

⑤ Témoln de lecture aléatoire (RNDM)

S'allume pendant la lecture aléatoire.

⑥ Témoln du numéro de plage (TRK)

S'allume lors de l'affichage du numéro de la plage.

⑦ Témolns de média de disque

Affiche le type de disque en cours de lecture. "M FILE" s'allume lorsque un CD-R/-RW ou un DVD-R/-RW/+R/+RW est lu.

8 Témoin USB

Ce témoin s'allume lorsque "USB" est installé en mode lecture de média.

⑨ Témoin de désactivation de sortie numérique (D OFF)

Ce témoin s'allume lorsque le réglage de la sortie numérique est désactivé. (12 p. 12)

⑩ Témoins d'affichage de la durée

REMAIN : Ce témoin s'allume lorsque le temps restant de la plage à lire s'affiche.

TTL : Ce témoin s'allume lorsque le temps restant total s'affiche.

⑪ Affichage des Informations

Affiche différentes informations de durées écoulées ou de lecture (et autres) du disque.

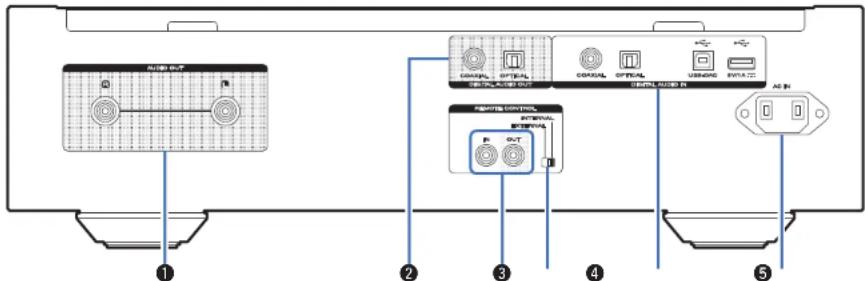

Panneau arrière

FRANÇAIS

AUDIO OUT CONTROL OFFICIAL CONTROL OFFICIAL USBWORK IN OUTPUT CONTROL OUTPUT CONTROL R OUT R OUT AS N ① ② ③ ④ ⑤

① Bornes AUDIO OUT

Utilisées pour connecter les appareils équipés de bornes d'entrée audio analogique ou d'un amplificateur de puissance externe. (Lp p. 8)

Utilisée pour connecter un récepteur AV ou un convertisseur D/A qui dispose de connecteurs d'entrée numérique. (125 p. 8)

③ Bornes REMOTE CONTROL

Utilisées pour connecter un amplificateur Marantz compatible avec la fonction de télécommande. (10 p. 10)

4 Interrupteur EXTERNAL/INTERNAL

Basculez cet interrupteur sur "EXTERNAL" pour utiliser l'appareil en pointant la télécommande vers l'amplificateur connecté à cet appareil à l'aide de la connexion de la télécommande. (☎ p. 10)

⑤ Bornes DIGITAL AUDIO IN

Permet de connecter un appareil aux bornes de sortie audio numériques (coaxiales/optiques) ou de connecter un périphérique USB ou un ordinateur.

• "Connexion à un périphérique avec des connecteurs de sortie audio numérique" (125 p. 9)
• "Connector un dispositif mémoire USB au port USB" (17 p. 9)
• "Connexion d'un PC ou Mac" (L-17 p. 9)

⑥ Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (✉ p. 10)

FRANÇAIS

Télécommande

□ Utilisation de cet appareil

Pour faire fonctionner le lecteur CD, appuyez sur la touche REMOTE MODE CD pour faire passer la télécommande en mode CD.

① Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (12 p. 2)

② Touche d'alimentation (CD)

Ceci permet de mettre sous/hors tension l'allimentation (veille). (127 p. 11)

③ Touche de sélection du mode télécommande (REMOTE MODE CD)

Elle permet de changer le mode de fonctionnement de la télécommande sur CD.

4 Touches curseurs ( )

Elles permettent de sélectionner des éléments.

⑤ Touche DISPLAY

Elle permet de mettre sous/hors tension l'affichage. Maintenez enfoncé pour allumer ou éteindre la lampe d'illumination.

⑥ Touches du système

Permettent d'effectuer des opérations associées à la lecture.

⑦ Touche Information (INFO)

Utilisée pour changer les informations sur la plage à l'affichage pendant la lecture.

⑧ Touches numériques (0 - 9, +10)

Ces touches permettent de saisir des chiffres dans l'appareil.

⑨ Touche RANDOM

Permet de passer à la lecture aléatoire.

⑩ Touche REPEAT

Permet de changer la lecture répétée.

⑪ Touche FILTER

Elle permet de sélectionner les caractéristiques du filtre. (17 p. 22)

⑫ Touche SOUND MODE

Cela permet de changer la couche de lecture d'un Super Audio CD.

⑬ Touche ENTER

Elle permet de déterminer la sélection.

⑭ Touche SETUP

Elle permet d'afficher le menu de réglage sur l'affichage. (✉ p. 23)

⑮ Touche MODE/TRIM

Permet de changer le mode de lecture.

⑯ Touche OPEN/CLOSE

Ouvre et ferme le tiroir du disque. (i p. 13)

⑰ Touche DISC/INPUT

Elle permet de sélectionner le mode de lecture média. (1-6 p. 11)

⑱ Touche CLEAR

Elle permet d'effacer l'enregistrement de programme. (14) p. 14

⑲ Touche PROGRAM

Elle permet de régler la lecture programmée. (L'Or p. 14)

20 Touche DIGITAL OUT

Ceci commute la sortie audio numérique sur marche/arrêt. (✉ p. 12)

□ Fonctionnement de l'amplificateur

Un amplificateur Marantz peut être utilisé. Pour faire fonctionner l'amplificateur, appuyez sur la touche REMOTE MODE AMP, ce qui bascule la télécommande en mode AMP.

① Touches curseurs (△▽◀ ▷)
② Touche DISPLAY
③ Touches de sélection de la source d'entrée (INPUT ▲▼)
④ Touche d'alimentation (⊕ AMP)
⑤ Touche de sélection du mode télécommande (REMOTE MODE AMP)
6 Touche ENTER
⑦ Touche SETUP
⑧ Touche MODE/TRIM
9 Touche TONE
10 Touches VOLUME (▲▼)
⑪ Touche MUTE

- La télécommande peut ne pas fonctionner avec certains produits.

FRANÇAIS

Connexions

Contenu

Connexion d'un amplificateur 8

Connexion à un périphérique avec des bornes d'entrée audio numériques 8

Connexion à un périphérique avec des connecteurs de sortie audio numérique 9

Connector un dispositif mémoire USB au port USB 9

Connexion d'un PC ou Mac 9

Connexion de dispositifs avec des connecteurs de télécommande 10

Connexion d'une minuterie 10

Connexion du cordon d'alimentation 10

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Ne groupez pas les cordons d'alimentation avec les câbles de connexion des équipements. Vous risquez de générer un bourdonnement ou du bruit.

□ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble audio (fourni)
Câble de connexion de la télécommande (fourni)
Câble optique (Vendu séparément)
Câble numérique coaxial (Vendu séparément)
Câble USB (Vendu séparément)

Connexion d'un amplificateur

Amplificatour Aire M I 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

REMARQUE

- N'insérez jamais la fiche à broche de court-circuit dans les connecteurs AUDIO OUT. Vous risqueriez de provoquer des dommages.

Connexion à un périphérique avec des bornes d'entrée audio numériques

Vous pouvez profiter de la lecture audio numérique en connectant à cet appareil un récepteur AV ou un convertisseur N/A disposant d'un connecteur audio numérique.

Récopteur AV : Convertisseur N/A U-0014 U OPTICUL R

REMARQUE

• La sortie audio numérique s'arrête pendant la lecture de la couche HD des Super Audio CD et des fichiers DSD.
• La sortie audio numérique s'arrête pendant la lecture des fichiers DSD et des signaux linéaires PCM à une fréquence de 352,8/384 kHz durant l'utilisation du convertisseur N/A de cet appareil.
• N'insérez jamais la fiche à broche de court-circuit dans le connecteur DIGITAL AUDIO OUT (COAXIAL). Vous risqueriez de provoquer des dommages.

FRANÇAIS

Connexion à un périphérique avec des connecteurs de sortie audio numérique

Utilisez cette connexion pour recevoir les signaux audio numériques dans cet appareil et convertir les signaux pour la lecture avec le convertisseur N/A de cet appareil. (17) p. 18)

Transpor de CD / Perpházique numázique 2000 2001 2002 Control Control Control

REMARQUE

- Le connecteur DIGITAL AUDIO IN (COAXIAL) est équipé d'une fiche à broche courte. Retirez cette fiche pour connecter un périphérique externe. Conservez la fiche à broche courte retirée en lieu sûr afin de ne pas la perdre.

□ Spécifications des fichiers pris en charge

Voir "Convertisseur N/A" (Lp. 36).

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB". (16) p. 16

Dispositif immore USB

- Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un concentrateur USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Connexion d'un PC ou Mac

En connectant un ordinateur au port USB-DAC sur le panneau arrière de cet appareil à l'aide d'un câble de connexion USB disponible dans le commerce, cet appareil peut être utilisé comme un convertisseur N/A. (p. 18)

C“ USB 2.0 (venue separately) Type A Type B Ordinateur sur logéel le logédiel pliste de la logédiel de lecture audio sont installés

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur. (p. 18)
• Téléchargez le logiciel pilote à partir de la page SA-12 SE du site Web Marantz.

REMARQUE

- Utilisez un câble de 3 m maximum pour connecter l'ordinateur.

Connexion de dispositifs avec des connecteurs de télécommande

Lorsque vous utilisez l'appareil connecté à un amplificateur Marantz, cet appareil reçoit des signaux de fonctionnement envoyés de l'amplificateur et fonctionne en conséquence. Ensuite, configurez "Connexion" et "Réglage".

Connexion

Utilisez le câble de connexion de la télécommande fourni pour connecter la borne REMOTE CONTROL IN de cet apparell à la borne REMOTE CONTROL OUT de l'amplificateur.

Réglage

Basculez l'interrupteur EXTERNAL/INTERNAL de l'appareil sur "EXTERNAL".

• Ce réglage désactivera la réception du capteur de télécommande de cet appareil.
• Pour faire fonctionner l'appareil, pointez la télécommande vers le capteur de télécommande de l'amplificateur.

- Pour utiliser cet appareil seul sans connecter d'amplificateur, basculez l'interrupteur sur "INTERNAL".

Cet appareil Câble de connexion de la télécommande (foumi) Amplificateur Flux du signal Règlé sur "EXTERNAL"

Connexion d'une minuterie

Cet appareil peut effectuer la lecture via une minuterie lorsqu'un amplificateur et une minuterie sont connectés à cet appareil.

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Vers la prise murale (CA 230 V, 50/60 Hz) Cordon d'alimentation (tournit)

FRANÇAIS

Lecture

Contenu

Utilisation basique	11
Lecture de CD/Super Audio CD	13
Lecture de CD et de DVD de données	15
Lecture du contenu d'un dispositif mémoire USB	16
Utilisation en tant que convertisseur N/A	18
Spécification de la qualité sonore souhaitée	22

Utilisation basique

1 Appuyez sur ⊙ sur cet appareil pour le mettre sous tension.

• Appuyez sur ⏻ CD sur la télécommande pour mettre sous tension à partir du mode veille.
• Vous pouvez également appuyer sur ▶ sur l'apparell principal pour le mettre sous tension après une mise en velle.

Passage en mode veille

1 Appuyez sur ⊙ CD.

L'appareil bascule en mode veille et le témoin STANDBY s'allume en rouge.

REMARQUE

L'alimentation continue à être fournie à une partie des circuits, même lorsque l'appareil est en mode veille. Lorsque l'appareil reste inutilisé pendant une période prolongée ou pendant les vacances, appuyez sur ⊙ sur l'appareil principal pour mettre l'alimentation hors tension ou débranchez le cordon d'alimentation de la prise secteur.

Sélection du mode de lecture média

1 Appuyez sur DISC/INPUT pour sélectionner le mode de lecture média.

Disc(Défaut) :	Sélectionnez pour lire un disque.
USB :	Sélectionnez pour lire un dispositif mémoire USB.
USB-DAC :	Lit les fichiers audio sur l'ordinateur.
Coaxlal :	Lit le contenu de l'appareil connecté au connecteur COAXIAL.
Optical :	Lit le contenu de l'appareil connecté au connecteur OPTICAL.

- Vous pouvez également sélectionner le mode de lecture média en appuyant sur DISC/INPUT sur l'appareil.

Extinction de l'affichage et du panneau d'illumination

Le fonctionnement du circuit d'affichage peut être arrêté pour minimiser le bruit issu de l'affichage et du circuit d'affichage qui pourraient interférer avec le signal de sortie audio analogique.

Lors de la lecture, appuyez sur DISPLAY.

Chaque fois que vous appuyez sur DISPLAY, l'affichage et le panneau d'illumination (bleu) s'allument/s'éteignent simultanément.

• Lorsque l'affichage est éteint, le témoin "DISPLAY OFF" s'allume.
• Si vous appuyez sur DISPLAY à tout moment autre que pendant la lecture, l'affichage et le panneau d'illumination (bleu) ne s'éteignent pas.

Extinction complète du panneau d'illumination

Avec la procédure suivante, le panneau d'illumination reste toujours éteint, indépendamment de l'activation/de la désactivation de l'affichage.

1 Appuyez et maintenez la touche DISPLAY enfoncée pendant au moins deux secondes pendant que l'affichage est allumé.

Appuyez et maintenez la touche DISPLAY enfoncée pendant au moins deux secondes pendant que la lampe est toujours éteinte pour revenir au réglage normal.

Arrêt de sorties numériques

Arrêter la sortie audio numérique réduit une source de bruit qui affecte la qualité du son, permettant une lecture de qualité sonore supérieure.

1 Appuyez sur DIGITAL OUT.

La sortie audio numérique est mise en marche et s'arrête chaque fois que la touche est enfoncée.

- Lorsque la sortie numérique est éteinte, le témoin "D OFF" s'allume sur l'affichage.

Réglage de la couche de lecture prioritaire pour les Super Audio CD

La couche en lecture prioritaire lorsque le disque est chargé peut être réglée.

1 Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "Disc".

2 Vérifiez qu'aucun disque n'est chargé.

- Si la couche change lorsque le disque est chargé, la couche de lecture bascule sur ce disque, mais le réglage de la couche de lecture prioritaire, quant à lui, ne change pas.

3 Appuyez sur SOUND MODE pour changer la couche que vous souhaitez régler.

STEREO(Défaut) :	Lecture de la zone 2-canaux de Super Audio CD.
MULTI :	Lecture de la zone multi-canal de Super Audio CD.La sortie analogique de cet appareil transmet un signal 2- canaux réduit par mixage.
CD :	Lecture de la couche CD de Super Audio CD.

FRANÇAIS

• Lorsqu'un disque est chargé après le réglage, le contenu enregistré sur la couche de l'ensemble s'affiche.
• Si un disque sans réglage de couche en lecture prioritaire est chargé, le contenu enregistré sur l'autre couche s'affiche automatiquement.
• Ce réglage est stocké dans la mémoire et ne peut pas être effacé lorsque le tiroir du disque est ouvert ou fermé ou que l'alimentation est mise hors tension. Pour modifier ce réglage, répétez la procédure ci-dessus.
• La couche de lecture prioritaire ne peut pas être réglée lorsqu'un disque est inséré ou que l'option "Open" apparaît sur l'affichage.
• Si la zone et la couche n'ont pas été réglées pour un disque, l'ordre de lecture prioritaire est le suivant :

① STEREO
② MULTI
③ CD

FRANÇAIS

Lecture de CD/Super Audio CD

1 Appuyez sur OPEN/CLOSE pour insérer un disque. (p. 34)

Le mode de lecture média passe automatique au mode "Disc".

• Vous pouvez également ouvrir/fermer le tiroir du disque en appuyant sur ▲ sur l'appareil.
• Vous pouvez aussi fermer l'affichage en appuyant sur ▶. La lecture démarre automatiquement.

2 Lors de la lecture d'un CD Super Audio, appuyez sur SOUND MODE pour régler la couche de lecture. (p. 12)

3 Appuyez sur ▶.

Le témoin ▶ s'allume sur l'affichage. La lecture débute.

REMARQUE

• Ne placez aucun objet étranger sur le tiroir du disque de l'appareil. Vous risquez d'endommager l'appareil.
• Ne tentez pas de fermer le tiroir en le poussant lorsque l'appareil n'est pas sous tension. Vous risquez d'endommager l'appareil.

Touches de commande	Fonction
▶	Lecture
II	Pause
■	Arrêt
|◀◀, ▶▶|	Passer à la plage précédente/Passer à la plage suivante(Maintenir enfoncé)Retour rapide/Avance rapide
0 - 9, +10 Sélection d'une plage
REPEAT	Répéter la lectureChangement entre la répétition de toutes les plages ou la répétition d'une seule plage.
RANDOM Lecture aléatoire
INFO	Passage à l'affichage de la duréeLe passage entre la durée écoulée de la plage actuelle, la durée restante de la plage actuelle et la durée restante de toutes les plages.L'heure affichée sur cet apparell peut être différente de l'heure réelle, car elle est calculée en arrondissant à la seconde la plus proche.Les informations textuelles enregistrées sur le CD Super Audio s'affichent à l'écran.

□ Changement de l'affichage

Appuyez sur INFO.

Affiche le texte et les informations de durée stockés sur le média.

• Les informations de texte s'affichent uniquement pour Super Audio CD.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz

0123456789

$$ !" # \% \ & :; < >? @ \backslash [ ] _ {-} ^ {\prime} I {} \sim^ {\wedge} () ^ {*} +, -. / = $$

$$ (e s p a c e) $$

□ Disques qui peuvent être lus

- Voir "Disques". (Lp. 31)

□ Lecture d'une plage spécifique (Recherche directe)

1 Utilisez les touches 0 - 9, +10 pour sélectionner les plages.

[Exemple]

Piste 4 :

Appuyez sur le chiffre 4 pour sélectionner la plage 4. Piste 12 :

Appuyez sur les chiffres 1 et 2 de manière consécutive pour sélectionner la plage 12.

- Le chiffre est mémorisé pendant environ 1,5 secondes après que vous ayez appuyé sur les touches numérotées. Pour entrer un nombre à deux chiffres, assurez-vous d'appuyer sur les deux touches numérotées, une immédiatement après l'autre.

Lecture des plages dans un ordre spécifique (Lecture programmée)

Vous pouvez programmer jusqu'à 20 plages.

1 En mode Arrêt, appuyez sur PROGRAM. Le témoin "PROG" s'allume.

2 Utilisez les touches 0 - 9, +10 pour sélectionner les plages.

【Exemple】

Piste 4 : Appuyez sur le chiffre 4 pour sélectionner la plage 4.

Piste 12 : Appuyez sur les chiffres 1 et 2 de manière consécutive pour sélectionner la plage 12.

- Le chiffre est mémorisé pendant environ 1,5 secondes après que vous ayez appuyé sur les touches numérotées. Pour entrer un nombre à deux chiffres, assurez-vous d'appuyer sur les deux touches numérotées, une immédiatement après l'autre.

3 Appuyez sur ▶.

La lecture démarre dans l'ordre programmé.

- Si vous appuyez sur REPEAT pendant la lecture programmée, les plages sont lues de manière répétée dans l'ordre programmé.

REMARQUE

- Le programme est effacé lorsque le tiroir du disque est ouvert ou que l'alimentation est mise hors tension.

FRANÇAIS

□ Vérification de l'ordre des plages programmées

En mode Arrêt, appuyez sur ▶▶▶.

À chaque pression sur ▶▶▶, les plages sont affichées dans l'ordre de leur programmation.

Pour effacer la dernière plage programmée

En mode Arrêt, appuyez sur CLEAR.

À chaque pression sur la touche, la dernière plage programmée est effacée.

□ Suppression de toutes les plages programmées

En mode Arrêt, appuyez sur PROGRAM.

FRANÇAIS

Lecture de CD et de DVD de données

ΔV ENTER MODE/TRIM INFO OPEN/CLOSE RANDOM REPEAT

• Cette section explique comment lire des fichiers musicaux qui sont enregistrés sur un CD-R/-RW ou DVD-R/-RW/+R/+RW.
• Sur Internet, de nombreux sites de distribution permettent de télécharger des fichiers musicaux au format MP3 ou WMA (Windows Media® Audio). Les fichiers audio téléchargés sur ces sites peuvent être stockés sur des disques CD-R/-RW ou DVD-R/-RW/+R/+RW et lus sur cet appareil.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir "Fichiers exécutables" pour plus de détails. (12) p. 32)
• MP3/WMA/AAC/WAV/FLAC/Apple Lossless/AIFF/DSD

REMARQUE

• Les fichiers protégés par des droits d'auteur ne peuvent pas être lus.
• En fonction du logiciel utilisé pour graver et en fonction d'autres éléments, certains fichlers peuvent ne pas être lus ou affichés correctement.

"Windows Media" et "Windows" sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Lecture de fichiers

Chargez un CD-R/-RW ou DVD-R/- 1 RW/+R/+RW contenant des fichiers musicaux dans le tiroir du disque. (p. 34)

- Appuyez sur OPEN/CLOSE pour ouvrir/fermer le tiroir du disque.

2 Utilisez △▽◀ pour sélectionner le dossier à lire, puis appuyez sur ENTER.

3 Utilisez △▽ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
▶	Lecture
II	Pause
■	Arrêt
◀◀▶▶I	Passer à la plage précédente/Passer à la plage suivante(Maintenir enfoncé) Retour rapide /Avance rapide
◀	Passage à un niveau supérieurdans l'arborescence
△ ∇	Sélectionnez la plage
ENTER	Entrez l'élément sélectionné /Lecture
MODE/TRIM Sélectionnez la plage de lecture
RANDOM Lecture aléatoire
REPEAT	Lecture répétée• Changement entre la répétitionde toutes les plages et larépetition d'une seule plage.
INFO	Basculez l'affichage entre la duréede lecture écoulée, les informationsde texte et le format de fichier.

- Pour commencer à lire un autre fichier pendant la lecture d'un CD-R/CD-RW ou d'un DVD-R/-RW/+R/+RW, appuyez d'abord sur ◀ pour afficher l'arborescence des fichiers. Ensuite, utilisez △▽ pour sélectionner le fichier à lire et appuyez sur ENTER.

□ Changement de l'affichage

Lors de la lecture, appuyez sur INFO.

• Basculez l'affichage entre la durée de lecture écoulée, les informations de texte et le format de fichier.
• Si un fichier ne prend pas en charge les informations de texte ou si aucune information de piste n'est enregistrée, le nom du fichier s'affiche.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz 0123456789

$$ \begin{array}{l} \text {!}" # \% \ & :; < >? @ \backslash [ ] _ {-} ^ {\prime} \mid {} \sim^ {\wedge} () ^ {*} +, -. / = \ (\text {espace}) \end{array} $$

- Les numéros de fichier sont automatiquement définis quand le disque est chargé.

□ Fichiers qui peuvent être lus

• Voir "Fichiers exécutables". (19 p. 32)

□ Changement de la plage de lecture

En mode Arrêt, appuyez sur MODE/TRIM. - La plage de lecture d'une piste peut être définie.

Folder mode :	Tous les fichiers du dossier sélectionné sont lus.
All mode :	Tous les fichiers du disque sont lus.

- La hiérarchie des dossiers ne s'affiche pas lorsque "All mode" est défini comme plage de lecture.

Lecture du contenu d'un dispositif mémoire USB

ΔV ENTER MODE/TRIM INFO DISC/INPUT RANDOM REPEAT

• Lecture de musique enregistrée sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet apparell.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Pour plus de détails, reportez-vous à "Dispositif mémoire USB" (127 p. 33).

Lecture des fichiers d'un dispositif mémoire USB

1 Connectez le dispositif mémoire USB au port USB. (p. 9)
2 Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "USB".

[NO TEXT]

- Lorsque la fonction "Resume Play" (p. 24) du menu est activée, la lecture débute automatiquement.

3 Appuyez sur ◀.

La liste de fichier/dossiers apparaît sur l'écran de l'appareil.

[NO TEXT]
- La liste de fichiers/dossiers peut également être affichée en appuyant sur ■ pour arrêter la lecture.

4 Utilisez △∇ pour sélectionner le dossier, puis appuyez sur ENTER.

5 Utilisez △▽ pour sélectionner le fichier, puis appuyez sur ENTER.

La lecture débute.

FRANÇAIS

Touches de commande	Fonction
▶	Lecture
II	Pause
■	Arrêt
|◀◀, ▶▶|	Passer à la plage précédente/Passer à la plage suivante(Maintenir enfoncé)Retour rapide/Avance rapide
◀	Passage à un niveau supérieur dans l'arborescence
△ ∇	Sélectionnez la plage
ENTER	Entrez l'élément sélectionné / Lecture
REPEAT	Répéter la lecture• Changement entre la répétition de toutes les plages ou la répétition d'une seule plage.
RANDOM Lecture aléatoire
MODE/TRIM	Changement du mode de lecture de dossiers• Passer entre le mode "Folder" ou "All".
INFO	Cecil permet de basculer l'affichage entre la durée de lecture écoulée et les informations de texte.

- Pour commencer à lire un autre fichier pendant la lecture d'un dispositif mémoire USB, appuyez d'abord sur ◀ pour afficher l'arborescence des fichiers. Ensuite, utilisez △▽ pour sélectionner le fichier à lire et appuyez sur ENTER.

FRANÇAIS

REMARQUE

• Ne retirez pas le périphérique mémoire USB de l'appareil lorsque le témoin de communication de la mémoire USB clignote. Cela pourrait endommager le périphérique mémoire USB, ou risque de corrompre les fichiers enregistrés sur le dispositif de mémoire USB.
• Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.

□ Changement de l'affichage

Lors de la lecture, appuyez sur INFO.

• Ceci permet de basculer l'affichage entre la durée de lecture écoulée et les informations de texte.
• Lors de la lecture d'un fichier WAV, AIFF ou DSD (.dff), le nom du fichier, le numéro du fichier et le format du fichier s'affichent.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

0123456789

$$ \begin{array}{l} \text {!}" # \% \ & :; < >? @ \backslash [ ] _ {-} ^ {\prime} \mid {} - ^ {\wedge^ {\prime}} (\mathbf {\Phi}) ^ {*} +, -. / = \ \text {(espace)} \end{array} $$

- Un point (".") s'affiche à la place de chaque caractère qui ne peut pas être affiché par le lecteur.

□ Fichiers qui peuvent être lus

Voir "Dispositif mémoire USB" (Lp. 33).

□ Changement de la plage de lecture

En mode Arrêt, appuyez sur MODE/TRIM.

- La plage de lecture d'une piste peut être définie.

Folder mode :	Tous les fichiers du dossier sélectionné sont lus.
All mode :	Tous les fichiers du dispositif mémoire USB sont lus.

- La hiérarchie des dossiers ne s'affliche pas lorsque "All mode" est défini comme plage de lecture.

Utilisation en tant que convertisseur N/A

Les entrées de signaux audio numériques d'un appareil externe ou d'un ordinateur vers cet appareil peuvent être converties et transmises en tant que signaux analogiques à l'alde du convertisseur N/A de cet appareil. (Fonction convertisseur N/A)

• DSD est une marque commerciale.
- Microsoft, Windows 7, Windows 8, Windows 8.1 et Windows 10 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d'autres pays.
- ASIO est une marque commerciale de Steinberg Media Technologies GmbH.
- Apple, MacIntosh et macOS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Connexion et lecture à partir d'un ordinateur (USB-DAC)

Pour bénéficier d'une lecture audio de qualité supérieure grâce au convertisseur N/A intégré, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l'aide d'une connexion USB.

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur.
• Les pilotes ne doivent pas être installés pour les systèmes d'exploitation Mac.
• De même, vous pouvez utiliser n'importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur.

Ordinateur (Configuration requise du système)

Système d'exploitation

• Windows 7, Windows 8, Windows 8.1 ou Windows 10
  • macOS 10.12, 10.13 ou 10.14

USB

• USB 2.0 : USB haute vitesse/USB Audio classe v2.0

REMARQUE

- Nous avons vérifié le fonctionnement de cet appareil et l'avons comparé aux configuration requise du système, mais nous ne garantissons pas le fonctionnement de tous les systèmes.

FRANÇAIS

Système d'exploitation Windows

Installation du pilote dédié (p. 18)

macOS

Paramètres du périphérique audio (p. 21)

□ Installation du pilote dédié (Système d'exploitation Windows uniquement)

□ Installation du logiciel pilote

1 Déconnectez le câble USB entre votre ordinateur et l'appareil.

• Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l'appareil via un câble USB.
• Si l'appareil et votre ordinateur sont connectés par un câble USB et que l'ordinateur est sous tension avant l'installation, déconnectez le câble USB et redémarrez l'ordinateur.

2 Téléchargez le pilote dédié à partir de la section "Téléchargement" de la page SA-12 SE du site Web Marantz sur votre ordinateur.

3 Décompressez le fichier téléchargé et double-cliquez sur le fichier exe.

4 Installez le pilote.

① Sélectionnez la langue à utiliser pour l'installation. ② Cliquez sur "OK".

③ Le menu de l'assistant s'affiche. Cliquez sur "Next".

④ Lisez l'accord de licence de logiciel, puis cliquez sur "I accept the terms of the License Agreement".
⑤ Cliquez sur "Next".

⑥ Cliquez sur "Install" dans la boîte de dialogue de démarrage d'installation.
- L'installation commence. N'effectuez aucune opération sur l'ordinateur tant que l'installation n'est pas terminée.

⑦ Cliquez sur "Next".

⑧ Lorsque l'installation est terminée, cliquez sur "Finish".

⑨ Cliquez sur "Oui".

5 Avec l'appareil hors tension, connectez l'appareil et l'ordinateur à l'aide d'un câble USB (vendu séparément).

Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac". (187 p. 9)

6 Appuyez sur ⊙ sur l'appareil principal.

- Lorsque l'appareil est mis sous tension, l'ordinateur trouve automatiquement l'appareil et s'y connecte.

7 Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "USB-DAC".

8 Vérification du pilote installé.

① Cliquez sur la touche "Démarrer" et cliquez sur "Panneau de configuration" sur l'ordinateur.
- La liste des réglages du panneau de configuration s'affiche.
② Cliquez sur "Son".
• La fenêtre du menu Son s'affiche.
③ Vérifiez qu'il y a une coche à côté de "Périphérique par défaut" sous "SA-KI RUBY/SA-12" de l'onglet "Lecture".
- Lorsqu'il y a une coche pour un périphérique différent, cliquez sur "SA-KI RUBY/SA-12" et "Par défaut",

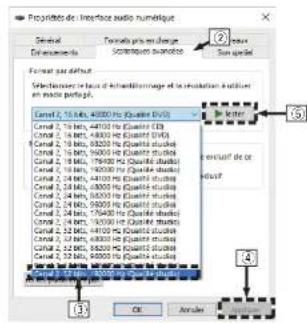

9 Vérification de la sortie audio.

Émet un signal TEST à partir du PC et vérifie la sortie audio à partir de la fonction USB-DAC.

① Sélectionnez "SA-KI RUBY/SA-12" et cliquez sur "Propriétés".

• La fenêtre de propriétés s'affiche.

Set File Path: 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Description: un pliniéchiger le structure d'un étrousur pour apposition ou parameter File Path: 1.4.1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.3.

② Cliquez sur l'onglet "Statistiques avancées".
③ Sélectionnez le taux d'échantillonnage et le débit à appliquer au convertisseur N/A.
- Il est recommandé de sélectionner "Canal 2, 24 bits, 192000 Hz (Qualité studio)" (Windows 7).
- Il est recommandé de sélectionner "Canal 2, 32 bits, 192000 Hz (Qualité studio)" (Windows 8/Windows 8.1/Windows 10).

④ Cliquez sur "Appliquer" ⑤ Cliquez sur "Tester".

- Vérifiez que l'audio de cet appareil est émis par l'ordinateur.

Propriétés de : Interface audio numérique General Tonalité pris en range Sociétéralité avancière Tons opéral Format port default Selectifésion de la surface d'actéralissement et de révolutionnel établier en en mode pendant. Canel 2, 16 bits, 40000 Hz (Équilibre DVD) Canel 2, 16 bits, 44000 Hz (Équilibre EIS) Canel 2, 16 bits, 48000 Hz (Équilibre EIS) Canel 2, 16 bits, 50000 Hz (Équilibre EIS) Canel 2, 16 bits, 79000 Hz (Équilibre EIS) Canel 2, 16 bits, 100000 Hz (Équilibre EIS) Canel 2, 24 bits, 44000 Hz (Équilibre EIS) Canel 2, 24 bits, 63000 Hz (Équilibre EIS) Canel 2, 24 bits, 90000 Hz (Équilibre EIS) Canel 2, 24 bits, 176400 Hz (Équilibre EIS) Canel 2, 24 bits, 193300 Hz (Équilibre EIS) Canel 2, 24 bits, 44100 Hz (Équilibre EIS) Canel 2, 24 bits, 68000 Hz (Équilibre EIS) Canel 2, 24 bits, 90000 Hz (Équilibre EIS) Canel 2, 24 bits, 176400 Hz (Équilibre EIS) Canel 2, 24 bits, 193300 Hz (Équilibre EIS) Canel 2, 24 bits, -44100 Hz (Équilibre EIS) Canel 2, 24 bits, -68000 Hz (Équilibre EIS) Canel 2, 24 bits, -90000 Hz (Équilibre EIS) Canel 2, 24 bits, -176400 Hz (Équilibre EIS) Canel 2, 24 bits, -193300 Hz (Équilibre EIS) Canel 2, 24 bits, -44100 Hz (Équilibre EIS) Canel 2, 24 bits, -68000 Hz (Équilibre EIS) Canel 2, 24 bits, -90000 Hz (Équilibre EIS) Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits; Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits. Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits: Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits- Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits， Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 2, 24 bits, Canel 3 OK Annuler

FRANÇAIS

REMARQUE

• Le pilote adéquat doit être installé sur le PC avant que cet appareil ne soit connecté au PC. Le fonctionnement ne peut se produire correctement si elle est connectée au PC avant que le pilote adéquat ne soit installé.
• Il est nécessaire que votre lecteur soit équipé d'un logiciel prenant en charge le lecteur d'entrée et de sortie de streaming audio (ASIO) pour lire des fichiers selon une fréquence d'échantillonnage de 352,8 kHz/384 kHz sans sous-échantillonnage. Vérifiez le logiciel de votre lecteur avant de lire des fichiers avec le lecteur ASIO.
• Le fonctionnement peut échouer pour certains matériels d'ordinateurs et configurations du logiciel.
• Si vous rencontrez des problèmes pour écouter de la musique émise depuis votre ordinateur via cet appareil, consultez la FAQ sur www.marantz.com. Vous pouvez également consulter les pages d'assistance de l'application de votre lecteur audio.

FRANÇAIS

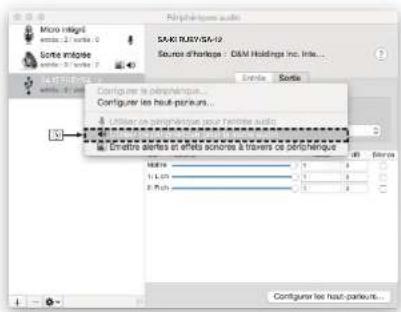

□ Paramètres du périphérique audio (macOS uniquement)

① Avec l'appareil hors tension, connectez l'appareil au Mac à l'aide d'un câble USB (vendu séparément).
- Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac". (K5 p. 9)
② Appuyez sur ⊙ sur l'appareil principal.
③ Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "USB-DAC".
④ Placez le curseur sur "Aller" sur l'écran de l'ordinateur, puis cliquez sur "Utilitaires".
• La liste d'utilitaire s'affiche.
⑤ Double-cliquez sur "Configuration audio et MIDI".
- La fenêtre "Périphériques audio" s'affiche.
⑥ Vérifiez que "Use this device for sound output" est coché dans "SA-KI RUBY/SA-12".
- Si un autre dispositif est coché, sélectionnez "Secondary click" sur "SA-KI RUBY/SA-12", puis sélectionnez "Utiliser ce périphérique pour la sortie audio".

⑦ Sélectionnez le format "SA-KI RUBY/SA-12".

- Il est généralement recommandé de régler le format sur "384000,0 Hz" et "2 ch-32 bit entiers".

Ratélogique audio 8A KI RUSY/8A 12 Source d'horizont : D&M Holdings Inc. Info... Source : Par défaut Format : 36400,0 Hz 4410,0 Hz 3 ch-32 bit extérêts Cis. Volume Mable 1 Lch 2 Pch 4800,0 Hz 8620,0 Hz 9600,0 Hz 17640,0 Hz 19200,0 Hz 35280,0 Hz 70560,0 Hz 76800,0 Hz Valeur dB Stance 1.5mm 1 1.5mm 1 1.5mm 1 1.5mm 1 Configurer les haut parleurs...

⑧ Quitter Configuration audio et MIDI.

□ Lecture

Il vous faut d'abord installer le logiciel de lecture souhaité sur l'ordinateur.

Utilisez le port USB-DAC du panneau arrière pour connecter cet appareil à un ordinateur. (K5 p. 9)

1 Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "USB-DAC".

Démarrez la lecture sur le logiciel de lecture de l'ordinateur.

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

- En cas d'entrée d'un signal PCM linéaire [Exemple] PCM176.4k/24

- Les fichiers sont affichés par ordre de fréquence d'échantillonnage et de longueur en bits.

- La longueur en bits affichée est le nombre de bits au moment de l'entrée du signal audio de l'ordinateur vers le convertisseur N/A de cet appareil.

- En cas d'entrée d'un signal DSD 【Exemple】DSD 11.2M

- Seule la fréquence d'échantillonnage est affichée en cas d'entrée d'un signal DSD.

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlock" sera affiché.
• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

□ Signaux audio pouvant être lus

Voir "Convertisseur N/A" (p. 36).

REMARQUE

• Effectuez les opérations du type lecture et pause sur l'ordinateur. Actuellement, vous ne pouvez pas effectuer des opérations avec les boutons de cet appareil ou de la télécommande.
• Lorsque cet appareil fonctionne en tant qu'un convertisseur D/A, le son n'est pas transmis des enceintes de l'ordinateur.
• Si l'ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture de musique s'exécute, le logiciel de lecture de musique peut se figer. Quittez toujours le logiciel de lecture avant de déconnecter l'ordinateur.
• Lorsqu'une erreur se produit sur l'ordinateur, déconnectez le câble USB et redémarrez l'ordinateur.
• La fréquence d'échantillonnage/longueur en bits du logiciel de lecture de musique et la fréquence d'échantillonnage/longueur en bits affichée sur cet appareil peuvent varier.
• Utilisez un câble de 3 m maximum pour connecter l'ordinateur.

Connector et lancer la lecture à partir d'un dispositif numérique (Coaxial/Optique)

1 Appuyez sur DISC/INPUT pour changer le mode de lecture média sur "Coaxial" ou "Optical".

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

• En cas d'entrée d'un signal PCM linéaire 【Exemple】PCM176.4k/24

• Les fichiers sont affichés par ordre de fréquence d'échantillonnage et de longueur en blts.
• La longueur en bits affichée est le nombre de bits au moment de l'entrée du signal audio du périphérique externe vers le convertisseur N/A de cet appareil.

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlock" sera affiché.
• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

□ Spécifications des fichiers pris en charge

Voir "Convertisseur N/A" (1- p. 36).

REMARQUE

- Ne transmettez pas de signaux non PCM, tels que Dolby Digital et DTS. Ceci entraîne du bruit et pourrait endommager les enceintes.

FRANÇAIS

Spécification de la qualité sonore souhaitée

Changement des caractéristiques du filtre

Cet appareil est équipé d'une fonction de réglage de la qualité sonore qui permet aux utilisateurs de profiter d'une qualité sonore de lecture souhaitée. Cet appareil prend en charge les signaux PCM.

Les 2 types de caractéristiques de filtre sont expliqués ci-dessous.

Type de filtre	Caractéristiques
Filter 1 Réponse impulsionnelle très courte mais symétrique. Spectre sonore très précis et équilibre tonal parfait.
Filter 2 Son avant très court - son après long. Équilibre tonal neutre - un peu plus fort que "Filter1".

Appuyez sur FILTER.

Le réglage bascule entre les 2 modes (Filter 1 / Filter 2) comme indiqué ci-dessous à chaque fois que vous appuyez sur la touche.

REMARQUE

• Les caractéristiques de filtre ont une fonction de dernière mémoire. Ces réglages restent en mémoire même si vous changez le disque ou si vous éteignez l'alimentation.
• La fonction filtre n'est pas disponible durant la lecture des CD Super Audio ou des sources audio DSD.

FRANÇAIS

Réglages

Plan du menu de l'interface graphique

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration Description Page
Phones Active/désactive la sortie casque audio, 24
HP AMP Gain Régler le gain de l'amplificateur de casque audio, 24
Resume Play	Lorsque le mode lecture média est activé, le dispositif mémoire USB est déconnecté, puis reconnecté, ou l'appareil est mis hors tension, puis de nouveau sous tension pendant la lecture du dispositif mémoire USB. L'appareil mémorise le point d'arrêt de la lecture afin que celle-ci puisse reprendre à partir du début de la piste en cours.	24
AutoStandby	Pour régler si l'appareil se met automatiquement en mode veille si l'appareil reste en mode Arrêt pendant plus de 30 minutes.	24
Timer Play	Cet appareil peut effectuer la lecture via une minuterie en coopérant avec votre minuterie.	24

Fonctionnement du menu

ENTER SETUP

1 Appuyez sur SETUP. Le menu apparaît sur l'affichage.
2 Utilisez pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.
3 Utilisez pour passer au réglage désiré.
4 Appuyez sur ENTER pour entrer le réglage. • Pour revenir à l'élément précédent, appuyez sur ◀. • Pour quitter le menu, appuyez sur SETUP alors qu'il est affiché à l'écran. L'affichage revient à l'affichage normal.

Phones

Le fonctionnement du circuit casque peut être arrêté pour minimiser le bruit issu du circuit casque qui pourraient interférer avec le signal de sortie audio analogique.

On (Défaut) :	Active la borne de sortie du casque.
Off :	Désactive la borne de sortie du casque.

- Lorsque vous n'utilisez pas de casque audio, vous pouvez profiter d'un son de meilleure qualité dans le mode Off.

HP AMP Gain

Régler le gain de l'amplificateur de casque audio. Effectuez le réglage en fonction de l'impédance des écouteurs connectés. Il est recommandé que cela soit configuré sur le côté "Low" si les écouteurs ont une faible impédance et sur le côté "High" s'ils ont une haute impédance.

Low (Défaut) :	Régler le gain de l'amplificateur de casque audio sur "Low".
Middle :	Régler le gain de l'amplificateur de casque audio sur "Middle". Le régler si le volume est trop faible au réglage d'usine par défaut.
High :	Régler le gain de l'amplificateur de casque audio sur "High". À définir lorsque le volume est insuffisant, même lorsque le paramétrage du gain est "Middle".

REMARQUE

- Le volume du casque varie en fonction du "HP AMP Gain" réglage. Commencez par diminuer le volume ou couper le son audio si vous modifiez ce réglage lors de l'écoute d'une station.

Resume Play

Lorsque le mode lecture média est activé, le dispositif mémoire USB est déconnecté, puis reconnecté, ou l'apparell est mis hors tension, puis de nouveau sous tension pendant la lecture du dispositif mémoire USB. L'appareil mémorise le point d'arrêt de la lecture (informations de reprise) afin que celle-ci puisse reprendre à partir du début de la piste en cours.

On(Défaut) :	La reprise de la lecture est réglée.
Off :	La reprise de la lecture n'est pas réglée.

REMARQUE

• La reprise de lecture fonctionne même si le dispositif de mémoire USB est déconnecté puis reconnecté. Toutefois, si un autre dispositif de mémoire USB est connecté, les informations de reprise de lecture du dispositif de mémoire USB précédent sont supprimées.
• Les informations de reprise de lecture peuvent être supprimées lorsque le dispositif de mémoire USB est retiré et des fichiers sont ajoutés ou supprimés.
• Appuyez sur ■ lorsque la lecture est à l'arrêt pour supprimer les informations de reprise de lecture. "Resume Off" s'affiche.
• Les informations de reprise ne sont pas enregistrées lors de la mise hors tension de l'appareil en appuyant sur ◎ durant la lecture d'un dispositif mémoire USB.

AutoStandby

Pour régler si l'appareil se met automatiquement en mode veille si l'appareil reste en mode Arrêt pendant plus de 30 minutes.

On(Défaut) :	Pour activer le mode Veille auto.
Off : Pour désactiver le mode Veille auto.

FRANÇAIS

Timer Play

Cet appareil peut effectuer la lecture via une minuterie en coopérant avec votre minuterie. ("Connexion d'une minuterie" (p. 10))

On :	La minuterie est activée.Sélectionnez le mode lecture médiaà utiliser pour la minuterie.
Off(Défaut) :	La minuterie est désactivée.

□ Utilisation de la fonction de minuterie

1. Mettez en marche les composants connectés.
2. Chargez un disque ou branchez un dispositif mémoire USB.
3. Commutez le mode média de cet appareil sur le média à lire à l'aide de la minuterie.
4. Commutez la fonction de l'amplificateur pour que l'entrée se fasse à partir de l'appareil connecté.
5. Règlez la minuterie audio aux heures souhaitées.
6. Mettez la minuterie sous tension.

Les composants connectés à la minuterie s'éteignent. Lorsque l'heure sélectionnée est atteinte, les différents composants se mettent en marche automatiquement et la lecture débute à la première piste.

REMARQUE

• Pour une connexion à un minuteur audio et pour connaître son fonctionnement, veuillez vous référer au manuel d'instruction de votre minuteur audio.
• La minuterie ne prend pas en charge la lecture aléatoire, la lecture répétée ou la lecture programmée.

FRANÇAIS

Conseils

Contenu

Conseils

Je souhalte changer le filtre pour modifier la qualité du son souhaitée 26

Je souhaite profiter d'un audio de sortie analogique à une qualité supérieure 26

Je souhaite éteindre la lampe d'illumination 26

Je souhaite afficher le texte Super Audio CD 26

Je souhaite lire la zone multi-canaux pendant la lecture d'un Super Audio CD 26

Je souhaite lire toutes les plages d'un DVD-R/-RW/+R/+RW ou CD-R/-RW de manière aléatoire 26

Je souhaite lire uniquement le dossier spécifié 26

Je souhaite empêcher le dispositif mémoire USB de démarrer la lecture automatiquement 26

Je souhaite utiliser la télécommande de cet appareil pour faire fonctionner un amplificateur Marantz 26

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 27

Les opérations ne peuvent pas être effectuées via la télécommande 27

L'affichage sur cet appareil n'affiche rien 28

Aucun son n'est émis 28

Le son est interrompu ou on entend des bruits 28

L'audio souhaité n'est pas émis 28

Impossible de lire des disques 29

Les fichiers PC ou Mac ne peuvent pas être lus 29

L'audio d'appareils numériques ne peut être lu (Coaxial/Optical) 29

La longueur en bits affichée pour les fichiers lus à partir d'un ordinateur ou d'un périphérique externe est différente de la longueur en bits affichée sur cet appareil 30

Impossible de lire les dispositifs mémoire USB 30

Les informations de texte sur le dispositif mémoire USB ne s'affichent pas correctement 30

FRANÇAIS

Conseils

Je souhaite changer le filtre pour modifier la qualité du son souhaitée

- Changement des caractéristiques du filtre. (p. 22)

Je souhaite profiter d'un audio de sortie analogique à une qualité supérieure

• Éteignez l'affichage pour réduire les effets sur l'affichage et le circuit d'affichage sur le signal de sortie audio analogique. (P. 11)
• Éteignez la sortie numérique pour réduire les effets sur le circuit de sortie audio numérique sur le signal de sortie audio analogique. (12) p. 12)
• Le fonctionnement du circuit casque peut être arrêté pour minimiser le bruit issu du circuit casque qui pourraient interférer avec le signal de sortie audio analogique. Réglez "Off" sur "Phones". (L'27" p. 24)

Je souhaite éteindre la lampe d'illumination

- Changez les réglages pour que la lampe d'illumination soit toujours éteinte. (19 p. 11)

Je souhaite afficher le texte Super Audio CD

- Cet apparell prend en charge le texte Super Audio CD. Appuyez sur la touche INFO pour basculer sur les informations d'affichage. (p. 14)

Je souhaite lire la zone multi-canaux pendant la lecture d'un Super Audio CD

- Cet appareil peut effectuer une lecture audio multi-canaux en réalisant un mixage réducteur sur deux canaux. Appuyez sur la touche SOUND MODE et réglez "MULTI". (T.P. 12)

Je souhaite lire toutes les plages d'un DVD-R/-RW/+R/+RW ou CD-R/-RW de manière aléatoire

- La lecture aléatoire peut être réglée en appuyant sur la touche MODE/TRIM et en définissant "All Mode" comme mode de lecture avant la lecture. (15) p. 15

Je souhaite lire uniquement le dossier spécifié

- La touche MODE/TRIM pour définir la plage de lecture sur "Folder mode". ((p. 15), (p. 17))

Je souhaite empêcher le dispositif mémoire USB de démarrer la lecture automatiquement

- Réglez "Off" sur "Resume Play". (p. 24)

Je souhaite utiliser la télécommande de cet appareil pour faire fonctionner un amplificateur Marantz

• Appuyez sur la touche REMOTE MODE AMP pour passer la télécommande sur le mode de fonctionnement de l'amplificateur. (Cp. 7)
• Reportez-vous également au manuel d'instructions de l'amplificateur.

FRANÇAIS

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants.

1. Les connexlons sont-elles correctes ?

2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous.

Si le problème persiste, il s'agit peut-être d'un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

□ L'alimentation ne se met pas sous/hors tension

Symptôme Cause/Solution Page
L'appareil n'est pas allumé.	Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. 10	—
	Cet appareil est en mode veille. Appuyez sur la touche CD sur la télécommande.	11
L'appareil se met automatiquement hors tension.	Le mode Veille auto est réglé. Le mode Veille auto met l'appareil en mode veille lorsqu'il n'est pas utilisé pendant environ 30 minutes. Pour désactiver le mode veille automatique, réglez "Auto Standby" dans le menu sur "Off".	24
L'appareil est mis hors tension et le témoin d'alimentation clignote en rouge lorsqu'un dispositif mémoire USB est connecté.	Le dispositif mémoire USB connecté n'est pas pris en charge. Utilisez un dispositif mémoire USB avec un courant de fonctionnement inférieur à 1A.	—
	Ce dispositif nécessite plus d'alimentation que ce que lui fournit l'appareil via le dispositif mémoire USB. Appuyez sur sur cet appareil pour le mettre hors tension, retirez le dispositif mémoire USB et mettez à nouveau l'appareil sous tension.	—

□ Les opérations ne peuvent pas être effectuées via la télécommande

Symptôme Cause/Solution Page
Les opérations ne peuvent pas être effectuées via la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves. 2	—
	• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de 30°. 2	—
	• Retirez tout obstacle se trouvant entre cet appareil et la télécommande. —
	• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ∘.	2
	• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.	—
	• Appuyez sur la touche REMOTE MODE CD pour passer le mode de fonctionnement de la télécommande sur “CD”. 7	—
	• Lorsque vous utilisez cet appareil de manière indépendante, basculez l'interrupteur sur “INTERNAL”. 10	—

FRANÇAIS

□ L'affichage sur cet appareil n'affiche rien

Symptôme Cause/Solution Page
L'écran est éteint.	• Appuyez sur la touche DISPLAY pour allumer l'affichage, 11	—

□ Aucun son n'est émis

Symptôme Cause/Solution Page
Aucun son n'est émis. Ou le son est anormal.	Vérifiez les connexions de tous les appareils. 8	—
	Insérez complètement les câbles de connexion. —
	Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées. —
	Vérifiez l'état des câbles. —
	Vérifiez les fonctions et les commandes de l'amplificateur et réglez-les si nécessaire. —
	Lorsque vous vous connectez à un appareil équipé de bornes d'entrée audio numériques, réglez "Digital Out" sur "On". 12	—
	La sortie audio numérique s'arrête lors de la lecture d'une couche HD d'un CD Super Audio ou d'un ficher comprenant un signal DSD ou un signal linéaire PCM avec une fréquence d'échantillonnage de 352,8 kHz ou plus.	—
	Si vous utilisez un casque, vérifiez que "Phones" est réglé sur "On" dans le menu. Le son ne sortira pas par la borne du casque si "Off" est activé.	24

□ Le son est interrompu ou on entend des bruits

Symptôme Cause/Solution Page
Pendant la lecture d'un CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW, le son est interrompu de temps à autre.	• Le son peut sauter pendant la lecture d'un CD-R/CD-RW contenant une source audio haute résolution.	—
	• Ceci peut être dû à des conditions d'enregistrement médiocres ou le disque lui-même est peut-être de mauvaise qualité. Utilisez un disque correctement enregistré.	—
Pendant la lecture d'un dispositif mémoire USB, le son est interrompu de temps à autre.	• Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu.	—
L'audio est interrompu pendant la lecture des plages enregistrées sur un ordinateur.	• Ne démarrez pas d'autres applications autres que le logiciel du lecteur pendant que la musique est lue sur votre ordinateur.	—
	• Le son peut être interrompu selon la configuration du hardware ou du logiciel sur l'ordinateur.	—

□ L'audio souhaité n'est pas émis

Symptôme Cause/Solution Page
Le volume du casque est bas.	• Passez de "HP AMP Gain" à "Middle" ou "High" si vous utilisez des écouteurs avec une impédance élevée ou une basse sensibilité.	24

FRANÇAIS

□ Impossible de lire des disques

Symptôme Cause/Solution Page
Lecture impossible lorsque vous appuyez sur la touche de lecture ou lecture erronée d'une partie du disque.	• Le disque est sale ou rayé. Nettoyez le disque ou insérez un disque différent. 35	—
Impossible de lire des DVD-R/-RW/+R/+RW ou CD-R/CD-RW.	• Les disques ne peuvent pas être lus s'ils n'ont pas été finalisés. Utilisez un disque finalisé. 31	—
	• Ceci peut être dû à des conditions d'enregistrement médiocres ou le disque lui-même est peut-être de mauvaise qualité. Utilisez un disque correctement enregistré.	—
	• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.	31
“No Disc” s'affiche.	• “No Disc” s'affiche lorsque le disque a été inséré à l'envers ou lorsque le tiroir ne contient pas de disque. 34	—
“Unsupported” s'affiche.	• “Unsupported” s'affiche si un disque qui ne peut pas être lu est chargé. 34	—

□ Les fichiers PC ou Mac ne peuvent pas être lus

Symptôme Cause/Solution Page
Cet appareil n'est pas reconnu sur l'ordinateur.	Reconnectez le câble USB au port USB sur votre ordinateur. Si cet appareil n'est toujours pas reconnu après le nouveau branchement, connectez à un autre port USB.	9
	Redémarrez votre ordinateur. —
	Vérifiez le système d'exploitation de votre ordinateur. 18	—
	Si votre ordinateur fonctionne sous Windows, un logiciel pilote approprié doit être installé. 18	—
Cet appareil n'est pas sélectionné comme périphérique de lecture.	Sélectionnez cet appareil comme périphérique de lecture dans les paramétrages du son sur l'ordinateur. 18	—
"Unlock" s'affiche.	Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, "Unlock" s'affiche. 21	—
"Unsupported" s'affiche.	"Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifier les paramètres de votre ordinateur ou du logiciel de lecture.	21
	Si l'ordinateur que vous utilisez est "macOS", vérifiez si le format "SA-KI RUBY/SA-12" est réglé en dessous de "384000,0 Hz" à l'aide de "Configuration audio et MIDI".	21

□ L'audio d'appareils numériques ne peut être lu (Coaxial/Optical)

Symptôme Cause/Solution Page
“Unlock” s'affiche.	• Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, “Unlock” s'affiche. 22	—
“Unsupported” s'affiche.	• “Unsupported” s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifiez le format des signaux de sortie audio à partir de votre appareil numérique.	22

FRANÇAIS

□ La longueur en bits affichée pour les fichiers lus à partir d'un ordinateur ou d'un périphérique externe est différente de la longueur en bits affichée sur cet appareil

Symptôme Cause/Solution Page
16 bits est affiché, même pour la lecture de fichiers 24 bits.	• La longueur en bits affichée est le nombre de bits à l'entrée du convertisseur N/A de cet appareil. Pour un fichier 24 bits, il est possible que les données 16 bits soient transférées. Dans ce cas, 16 bits est affiché.	21

□ Impossible de lire les dispositifs mémoire USB

Symptôme Cause/Solution Page
"No Device", "Err1: Unsupported", "Err3: hub unsupported" ou "Err1: no responce" est affiché.	Cet appareil peut ne pas reconnaître le dispositif mémoire USB en raison d'une mauvaise connexion, etc. Assurez-vous que la connexion est réalisée correctement en accomplissant des actions telles que déconnecter et reconnecter le dispositif de mémoire USB.	9
	Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.	—
	Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez directement le dispositif mémoire USB au port USB de l'unité.	—
	Le dispositif mémoire USB doit être au format FAT16 ou FAT32. —
	Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.	—
Les fichiers sur le dispositif mémoire USB ne s'affichent pas. Ou "Err2: No playable files" est affiché.	Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. 33	—
	Cet appareil peut afficher une structure de fichiers jusqu'à 8 niveaux, jusqu'à 1 000 dossiers et jusqu'à 2 000 fichiers dans 1 dossier.Modifiez la structure de dossiers du dispositif mémoire USB.	33
	Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.	—
Impossible de lire les fichiers contenus sur un dispositif mémoire USB.	Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.	33
	Les fichiers protégés ne peuvent pas être lus sur cet appareil. —
	Si un fichier est illisible, "Unsupported" s'affiche et le fichier suivant est lu. —
Les fichiers commençant par "." ne peuvent pas être lus.	Lorsque le contenu créé par Mac OS X est coplé sur un dispositif mémoire USB, tous les contenus, ainsi que les fichiers cachés, sont copiés. Bien que l'extension de ce fichier soit la même que celle du contenu, le fichier ne fait pas partie du contenu. Supprimez ce fichier en utilisant un autre OS tel que Windows.	—

□ Les informations de texte sur le dispositif mémoire USB ne s'affichent pas correctement

Symptôme Cause/Solution Page
Les informations de texte ne s'affichent pas correctement (“...”, etc.).	• Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par “.”(points de suspension).	—

Annexe

Médias lisibles

Disques

Médias lisibles
Super Audio CD	[CZ50]
CD	[DOZ3]
CD-R
CD-RW	[4Y76]
DVD-R/-RW/+R/+RW	DVDRWRWRW

REMARQUE

• Certains disques et certains formats d'enregistrements ne peuvent pas être lus.
• Les disques non finalisés ne peuvent pas être lus.

Super Audio CD

Il existe trois types de Super Audio CD :

1. Disque simple couche Super Audio CD simple couche doté uniquement d'une couche HD.
2. Disque double couche CD Super Audio avec deux couches HD. Permet une lecture prolongée à une qualité audio élevée.
3. Disque hybride Super Audio CD double couche, composé d'une couche HD et d'une couche CD. Les signaux de la couche CD peuvent être lus par un lecteur CD normal.

Types de Super Audio CD Disque simple couche Disque double couche Disque hybride Couche HD Couche HD Couche CD Cauche HD

La couche HD est une couche de signaux de haute densité des Super Audio CD. La couche CD est la couche des signaux lisibles sur un lecteur CD normal.

- Lorsque vous appuyez sur la touche SOUND MODE et que vous sélectionnez "MULTI", l'audio réduit par mélange est transmis aux canaux L et R.

Nombre maximal de fichiers et de dossiers lisibles

Nombre maximal de dossiers : 1 000

Nombre maximal de fichiers par dossier : 2 000

REMARQUE

• Veillez à donner l'extension aux fichiers. Les fichiers avec d'autres extensions ou sans extension ne peuvent être lus.
• Vos enregistrements ne doivent être utilisés que dans un but personnel et ne doivent pas être utilisés dans d'autres objectifs sans le consentement du détenteur des droits tel que le prévoient les lois sur le copyright.

• Seuls les fichiers musicaux dont les droits d'auteurs ne sont pas protégés peuvent être lus sur cet appareil.
• Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
• Le nombre maximal de fichiers et de dossiers pouvant être lus diffère en fonction de conditions telles que la longueur du nom de fichier ou du nom de dossier, ou le nombre de niveaux dans la hiérarchie des dossiers.

□ Formats compatibles

	Fréquence d'échantillonnage Débit Longueur en bits			Disques llsibles			Extension
				CD-R/CD-RW	DVD-R/DVD-RW	DVD+R/DVD+RW
MP3 44,1/48 kHz 32 – 320 kbps -				√ √	√		.mp3
WMA 44,1/48 kHz 48 – 320 kbps -				√ √	√		.wma
AAC 44,1/48 kHz 16 – 320 kbps -				√ √	√		.aac/.m4a
WAV	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		√*2	√	√	.wav
FLAC	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		√*2	√	√	.flac
Apple Lossless*1	44,1/48/88,2/96 kHz	- 16/24 bits		√*2	√	√	.m4a
AIFF	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		√*2	√	√	.aif/.alf
DSD 2,8/5,6 MHz - 1 bit -					√	√	.dst/.dff

*1 Le décodeur Apple Lossless Audio Codec(ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).
*2 Cet élément ne peut être utilisé que pour lire des fichiers avec une fréquence d'échantillonnage de 44,1/48 kHz.

FRANÇAIS

Dispositif mémoire USB

□ Systèmes de fichiers compatibles USB

FAT16 ou FAT32

- Si le dispositif mémoire USB est divisé en plusieurs partitions, seule la partition supérieure peut être sélectionnée.

Nombre maximal de fichiers et de dossiers lisibles

Nombre maximal de dossiers : 1 000

Nombre maximal de fichiers par dossier : 2 000

Donnée tag

ID3-TAG (Ver.1.x et 2.x)

WMA-TAG

(Le titre, l'artiste et les données de balise d'album sont pris en charge)

□ Formats compatibles

	Fréquenced'échantillonnage	Déblt	Longueur en bits	Extension
MP3 44,	1/48 kHz	32 – 320kbps	- .mp3
WMA 44	1/48 kHz	48 – 320kbps	- .wma
AAC 44,	1/48 kHz	16 – 320kbps	-	.aac/.m4a
WAV	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits .wav
FLAC	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits .flac
AppleLossless*	44,1/48/88,2/96 kHz	- 16/24 bits .m4a
AIFF	44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		.aiff/.aiff
DSD 2,8	5,6 MHz – 1 bits			.dsf/.dff

* Le décodeur Apple Lossless Audio Codec(ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

REMARQUE

• Veillez à donner l'extension aux fichiers. Les fichiers avec d'autres extensions ou sans extension ne peuvent être lus.
• Vos enregistrements ne doivent être utilisés que dans un but personnel et ne doivent pas être utilisés dans d'autres objectifs sans le consentement du détenteur des droits tel que le prévoient les lois sur le copyright.
• Il n'est pas compatible avec un lecteur MP3, un appareil photo numérique, un dispositif USB pour un téléphone portable, etc.
  • L'appareil ne prend pas en charge les lecteurs de cartes, les câbles d'extension USB ou les concentrateurs USB.

• Seuls les fichlers musicaux dont les droits d'auteurs ne sont pas protégés peuvent être lus sur cet appareil.
• Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
• Le nombre maximal de fichiers et de dossiers pouvant être lus diffère en fonction de conditions telles que la longueur du nom de fichier ou du nom de dossier, ou le nombre de niveaux dans la hiérarchie des dossiers.

Ordre de lecture des fichiers musicaux

Quand il y a plusieurs dossiers contenant des fichiers musicaux, l'ordre de lecture des dossiers est réglé automatiquement lorsque l'appareil lit le média. Les fichiers de chaque dossier sont affichés dans l'ordre dans lequel ils ont été enregistrés sur le support, à partir de la date et de l'heure les plus anciennes.

DVD-R/-RW/+R/+RW, CD-R/-RW et dispositif mémoire USB

Lors de la lecture de fichiers sur des disques DVD-R/-RW/+R/+RW, CD-R/-RW ou dispositif mémoire USB les fichiers de tous les dossiers dans la couche principale sont lus en premier. Les fichiers de la deuxième couche sont alors lus, puis ceux de la troisième couche, et ainsi de suite.

• L'ordre de lecture affiché sur un ordinateur peut différer de l'ordre de lecture actuel.
• L'ordre de lecture avec un disque DVD-R/-RW/+R/+RW et CD-R/-RW peut différer, selon le logiciel de gravure.

REMARQUE

- L'ordre de lecture peut être différent de l'ordre dans lequel les dossiers ou fichiers ont été enregistrés si vous supprimez ou ajoutez un dossier ou un fichier sur le périphérique USB. Cela se produit à cause des spécifications d'enregistrement de données et ce n'est pas un dysfonctionnement.

À propos des disques et fichiers

Les fichiers musicaux enregistrés sur un dispositif de stockage CD-R/-RW, DVD-R/-RW/+R/+RW et dispositif mémoire USB sont divisés en gros segments (dossiers) et petits segments (fichiers).

Les fichiers sont stockés dans des dossiers, et les dossiers peuvent être placés dans une hiérarchie pour le stockage. L'apparell peut reconnaître jusqu'à 8 niveaux de dossiers.

CD-R/-RW, DVD-R/-RW/+R/+RW ou dispositif mémoire USB Dossier 1 Dossier 2 Fichier 1 Fichier 3 Fichier 2 Dossier 3 Fichier 4 Fichier 5 Fichier 6 Fichier 7 1er niveau 2ème niveau 3ème niveau

- Lorsque vous gravez des fichiers musicaux sur un disque DVD-R/-RW/+R/+RW ou CD-R/-RW, réglez le format du logiciel de gravure sur "ISO9660". Les fichlers risquent de ne pas être lus correctement s'ils ont été enregistrés dans un autre format. Pour plus de détails, reportez-vous aux instructions de votre logiciel de gravure.

FRANÇAIS

Précautions d'emploi pour les supports

Chargement de disques

• Placez le côté étiqueté du disque au-dessus.
• Attendez que le tiroir de l'appareil soit totalement ouvert avant d'y placer un disque.
• Mettez les disques à plat dans le tiroir. Positionnez les disques de 12 cm en les alignant sur la rainure extérieure du tiroir (Figure 1). Positionnez les disques de 8 cm en les alignant sur la rainure intérieure du tiroir (Figure 2).

Rainure extérieure du troir Disque 12 cm

[Figure 2]Figure 1 Rainure intérieure du tiroir Disque 8 cm

- Placez les disques de 8 cm dans la rainure intérieure du tiroir sans utiliser d'adaptateur.

• "Unsupported" s'affiche si un disque qui ne peut pas être lu est chargé.
• "No Disc" s'affiche lorsque le disque a été inséré à l'envers ou lorsque le tiroir ne contient pas de disque.

FRANÇAIS

REMARQUE

• Mettez toujours un seul disque dans le tiroir. La présence de plus d'un seul disque dans le tiroir peut endommager l'unité et rayer les disques.
• N'utilisez pas de disques fendus ou déformés, ou réparés avec un adhésif, etc.
• N'utilisez pas de disques dont la partie collante du ruban adhésif ou des étiquettes est exposée ou sur lesquels les étiquettes ont laissé des traces. Ces disques pourraient se colincer dans l'unité et l'endommager.
• N'utilisez pas de disques aux formes spéciales, ils pourraient endommager l'apparell.

• Ne pas pousser le plateau du disque avec la main lorsque l'appareil est éteint. Vous risquez d'endommager l'appareil.
• Si l'appareil se trouve pendant longtemps dans une pièce enfumée, la surface du lecteur optique risque de se salir et de ne plus pouvoir lire les signaux correctement.

À propos de la manipulation des supports

• Évitez de laisser des traces de doigt, des marques grasses ou toute autre salissure sur vos disques.
• Lorsque vous sortez un disque de son étui, manipulez-le avec précaution pour éviter de le rayer.
• Ne déformez pas ou n'exposez pas les disques à une source de chaleur.
  • N'agrandissez pas le trou central.
• N'écrivez pas sur la face étiquetée (imprimée) avec un stylo à bille, un crayon, etc. et ne collez aucune étiquette sur vos disques.
• Des gouttes d'eau peuvent se former sur les disques lorsqu'ils sont déplacés subitement d'un lieu froid (à l'extérieur par exemple) vers un lieu chaud. N'essayez pas de les sécher à l'aide d'un sèche-cheveux, etc.
• Il ne faut surtout pas éjecter un dispositif de mémoire USB ou éteindre l'appareil alors que le dispositif de stockage USB est en cours de lecture. Cela risque de provoquer un mauvais fonctionnement ou la perte des données du dispositif de mémoire USB.
• N'essayez pas d'ouvrir ou de modifier un dispositif de mémoire USB.
• Le dispositif de mémoire USB et les fichiers peuvent être endommagés par l'électricité statique. Ne touchez pas les contacts métalliques d'un dispositif de mémoire USB avec vos doigts.
• N'utilisez pas un dispositif mémoire USB tordu.
• Après utilisation, veillez à retirer tout disque ou dispositif de mémoire USB et rangez-les dans leur propre étui, afin de les protéger de la poussière, des rayures et des déformations.

• Ne rangez pas de disques dans les conditions suivantes :

• Exposition directe au soleil

• Environnement poussiéreux ou humide
• À proximité d'une source de chaleur, chauffage, etc.

Nettoyage des disques

• Si des empreintes de doigts ou de la poussière se trouvent sur un disque, essuyez-les avant d'utiliser le disque.
• Utilisez un produit de nettoyage spécialisé disponible dans le commerce ou un chiffon doux pour nettoyer vos disques.

Essuyez délicatement le disque par des mouvements rectilignes allant du centre au bord.

Ne pas essuyer en un mouvement circulaire.

REMARQUE

- N'utilisez aucun produit antistatique ou aérosol pour disque, ni aucun solvant volatile tel que le benzène ou autre dissolvant.

Convertisseur N/A

Spécifications des fichiers pris en charge

USB-DAC

	Fréquenced'échantillonnage	Longueuren bits
DSD(2 canaux)	2,8/5,6/11,2 MHz	1 bits
PCM lInéalre(2 canaux)	44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32bits

REMARQUE

- La sortie audio numérique s'arrête pendant la lecture des fichiers DSD et des signaux linéaires PCM à une fréquence de 352,8/384 kHz durant l'utilisation du convertisseur N/A de cet appareil.

□ Coaxial/Optique

	Fréquence d'échantillonnage	Longueur en bits
PCM linéaire (2 canaux)	44,1/48/88,2/96/176,4/192 kHz	16/24 bits

Explication des termes

Ce signal est un signal non compressé et sans perte pour l'audio numérique. Utilisez des fichiers AIFF pour graver les CD audio haute qualité depuis les morceaux importés. Les fichiers AIFF utilisent environ 10 Mo d'espace libre sur le disque par minute.

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 - 70 % peuvent être décompressées aux mêmes données d'origine.

DSD (Direct-Stream Digital)

L'une des méthodes d'enregistrement des données audio : il s'agit de l'aspect du signal utilisé pour stocker les signaux audio sur un Super Audio CD, qui subit une modulation Δ-Σ en audio numérique.

FRANÇAIS

FLAC

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité. La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Débit

Ce terme exprime la quantité de données audio enregistrées sur un disque lu en 1 seconde.

Finalisation

Il s'agit d'un processus permettant la lecture de DVD/CD enregistrés à l'aide d'un enregistreur, par d'autres lecteurs.

PCM linéaire

Ce signal est un signal PCM (Pulse Code Modulation) non compressé. Contrairement aux sources de compression audio induisant des pertes, comme le format MP3, la qualité audio et la plage dynamique ne sont pas détériorées.

Renseignements relatifs aux marques commerciales

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

FRANÇAIS

Spécifications

□ Performances audio

- Sortle analogique

Canaux : 2 canaux 2 canaux

Gamme de fréquences reproductible : 2 Hz – 100 kHz 2 Hz – 20 kHz

Réponse en fréquence reproductible : 2 Hz - 50 kHz (-3 dB) 2 Hz - 20 kHz (±1 dB)

Ratio S/B : 112 dB (Gamme audible) 104 dB

Gamme dynamique : 109 dB (Gamme audible) 98 dB

Distorsion harmonique : 0,0008 % (1 kHz, Gamme audible) 0,0015 % (1 kHz)

Pleurage et scintillement : Précision Crystal Précision Crystal

- Niveau de sortie

Asymétrique : 2,4 V (10 kΩ/kohms) 2,0 V (10 kΩ/kohms)

Sortie casque : 50 mW/32 Ω/ohms (variable maximum) 50 mW/32 Ω/ohms (variable maximum)

- Sortle numérique

Coaxiale :	-	0,5 Vp-p / 75 Ω/ohms
Optique :	-	-19 dBm

- Système de lecture optique

Laser :	AlGaAs	AlGaAs
Longueur d'onde :	650 nm	780 nm
Type de signal :	1-bit DSD	16-bit PCM linéaire
Fréquence d'échantillonnage :	2,8224 MHz	44,1 kHz

Généralités

Alimentation : CA 230 V, 50/60 Hz

Consommation électrique: 47 W

Consommation électrique en mode velle: 0,3 W ou moins

Température de fonctionnement : +5 °C - +35 °C

Humidité de fonctionnement : 5 – 90 % (sans buée)

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

FRANÇAIS

☐ Dimensions (Unité : mm)

12 400 419 161 135

68 26666 7

440 105 123 67 18 30269 69

□ Poids : 16,4 kg

FRANÇAIS

Index

A

Affichage 5

Amplificateur 8

C

CD 13

CD de données 15

Connexion de la télécommande 10

Consells 26

Convertisseur N/A 8,18

D

Dépistage des pannes 27

Dispositif mémoire USB 9,16

FL

Lecture programmée 14

Luminosité de l'affichage 11

M

Minuterie 10

P

Panneau arrière 6

Panneau avant 4

PC 9

Plan du menu de l'interface graphique 23

R

Récepteur AV 8

T

Télécommande 7

V

Veille auto 24

www.marantz.com
