HW07CPW14639NS - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver frontale
Capacité de lavage	7 kg
Vitesse d'essorage maximale	1400 tours/min
Dimensions (H x L x P)	84 x 60 x 50 cm
Poids net	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance absorbée	2000 W
Programmes de lavage	Coton, Synthétique, Délicat, Rapide, Éco, Rinçage, Essorage
Options	Départ différé, Prélavage, Niveau de salissure, Température réglable
Type de hublot	Verrouillable avec sécurité enfant
Entretien du joint de porte	Nettoyer régulièrement le joint avec un chiffon humide
Nettoyage du tiroir à lessive	Retirer et rincer à l'eau tiède
Pièces détachées principales	Joint de porte, Verrou de porte, Charnière, Tiroir à lessive
Réparabilité	Indice de réparabilité de 7.8/10 (selon données constructeur)

FOIRE AUX QUESTIONS - HW07CPW14639NS HAIER

Comment nettoyer le joint de porte ?

Utilisez un tournevis plat comme levier pour retirer le collier externe, puis détachez le rabat du joint. Nettoyez avec un chiffon humide et repositionnez le joint en veillant aux encoches de positionnement. Serrez le collier avec une pince.
Astuce : Faites-le tous les 3 mois pour éviter les moisissures.

Comment remplacer le joint de porte ?

Retirez le collier externe avec un tournevis plat, enlevez le collier du tube, puis remplacez le joint. Placez le nouveau joint en alignant les encoches, insérez le collier de serrage côté tube et serrez avec une clé à molette n°7.
Outils : Clé Torx, pince, tournevis plat, deux clés à molette n°7.

Que faire si le hublot ne s'ouvre pas ?

Vérifiez d'abord que le programme est terminé et que l'eau est évacuée. Si le verrou est bloqué, utilisez la corde d'urgence située derrière le filtre de vidange. Tirez doucement pour déverrouiller manuellement. Si le problème persiste, le verrou de porte peut être défectueux.

Comment retirer le tiroir à lessive ?

Ouvrez le tiroir à lessive, tirez-le fermement avec les deux mains vers l'extérieur, puis décrochez la façade en faisant attention aux crochets en plastique. Nettoyez-le à l'eau tiède et replacez-le en clipsant la façade.

Comment remplacer le verrou de porte ?

Retirez le collier externe et le joint de porte pour accéder à l'intérieur. Démontez le plan de travail et les garnitures, retirez le tiroir à lessive et le panneau de commande. Dévissez les vis de fixation du verrou avec une clé Torx, débranchez les connecteurs et remplacez le verrou en faisant attention à la liaison mécanique d'ouverture d'urgence.
Outils : Tournevis cruciforme, pince, tournevis plat.

Comment changer la charnière de la porte ?

Ouvrez le hublot, retirez les vis fixant la charnière au caisson avec une clé Torx n°25. Tirez le hublot vers le haut et retirez-le. Séparez le cadre du contre-cadre et replacez la charnière en prenant garde aux coussinets. Pour le type 2, retirez d'abord le couvercle après avoir enlevé ses vis.
Outils : Clé Torx n°25, clé à molette flexible n°7.

Quels programmes de lavage sont disponibles ?

Cette machine propose plusieurs programmes : Coton (60°C, 90°C), Synthétique, Délicat, Rapide (30 min), Éco (à basse température), Rinçage et Essorage. Vous pouvez ajuster la température et la vitesse d'essorage selon vos besoins.
Conseil : Utilisez le programme Éco pour un lavage économique.

Comment installer la machine pour la première fois ?

Retirez les cales de transport situées à l'arrière à l'aide d'une clé. Placez la machine sur une surface plane et stable. Raccordez les arrivées d'eau (remarque : le modèle peut nécessiter un raccordement à l'eau chaude et froide). Branchez le tuyau de vidange dans une évacuation adaptée. Consultez le manuel pour le réglage des pieds.

Que faire en cas de code d'erreur sur l'écran ?

Les codes d'erreur courants : E1 (problème d'arrivée d'eau), E2 (vidange bloquée), E3 (surcharge), E4 (déséquilibre). Vérifiez les filtres, les tuyaux et la charge de linge. Consultez la notice pour la signification exacte des codes de votre modèle.

Comment entretenir la machine pour prolonger sa durée de vie ?

Nettoyez régulièrement le joint de porte et le tiroir à lessive. Laissez le hublot entrouvert après chaque lavage pour aérer. Effectuez un programme de nettoyage à vide avec un produit détartrant tous les 2-3 mois. Vérifiez et nettoyez le filtre de vidange tous les 6 mois.

MODE D'EMPLOI HW07CPW14639NS HAIER

2 À l'aide de la clé Torx n°25, reti rer les vis fi xant la charnière au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

2 Reti rer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le reti rer

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

1 | Ouvrir le hublot

4 Reti rer toutes les vis du hublot

2 À l'aide de la clé à molett e n°25, reti rer les vis fi xant la charnière au caisson

5 | Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le reti rer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

1 | Ouvrir le hublot

4 | Tirer le hublot vers le haut et le retirer

7 Une fois la sangle reti rée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

2 Reti rer le couvercle après avoir enlevé ses vis

8 Reti rer les vis externes de la charnière

6 Reti rer la bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une clé à molett e n° 7. Reti rer la charnière

Verrou de la porte

INSTRUCTION

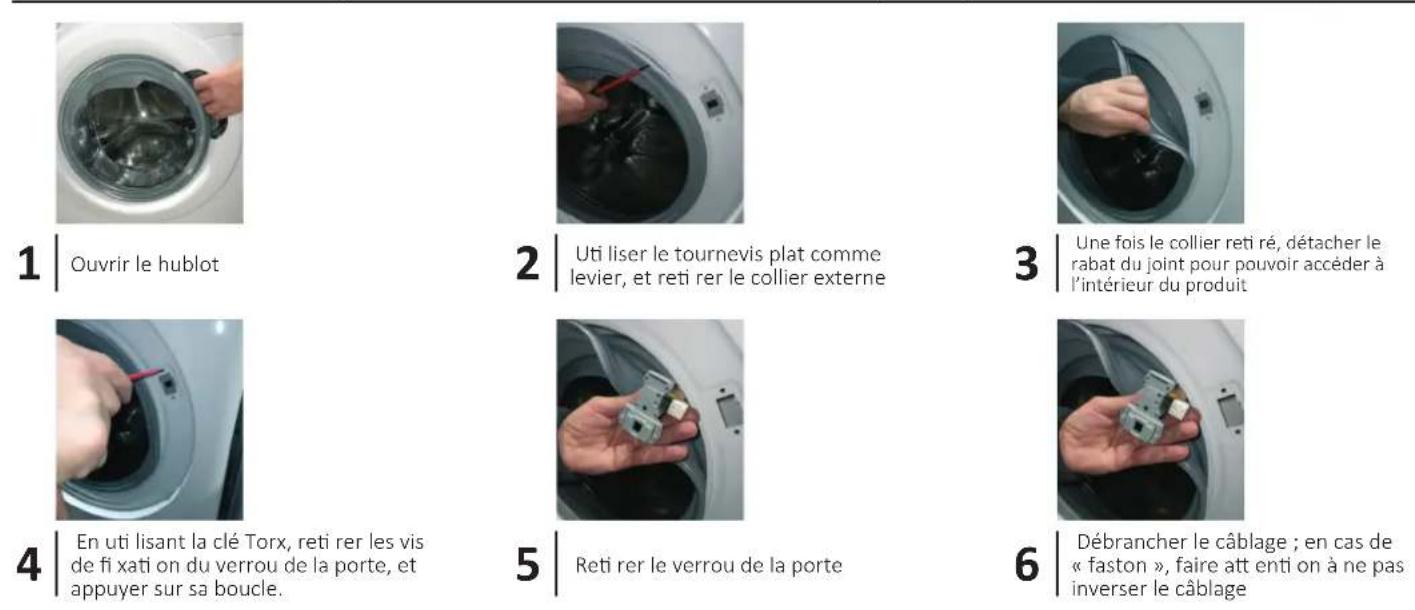

VERROU DE LA PORTE | TYPE 1 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

3 | Une fois le collier reti re, detacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4 En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte.

5 | Démonter le plan de travail et les garnitures

6 Reti rer le ti roir à lessive et le panneau de commande

7 Reti rer le verrou de la porte

9 Remplacer le verrou de la porte en faisant att enti on à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint de porte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, reti rer le collier du tube

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en uti lisant l'outi llage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR À LESSIVE

Ouvrir le ti roir à lessive

Avec les deux mains, le ti rer fermement vers l'extérieur

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets

Haier
