Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, four à gaz, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	Capacité de 60 litres
Utilisation	Idéale pour la cuisson de plats variés, réglage de la température du four
Maintenance	Nettoyage régulier des grilles et du four, vérification des foyers
Sécurité	Système de sécurité gaz, allumage électronique, protection contre les surchauffes
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CECTG4GFVW CONTINENTAL EDISON

Comment allumer la cuisinière CONTINENTAL EDISON CECTG4GFVW ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position 'On' et sélectionnez la température souhaitée.

La cuisinière ne chauffe pas, que faire ?

Vérifiez si la cuisinière est correctement branchée. Assurez-vous également que le thermostat est réglé sur la bonne température.

Comment nettoyer la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer les surfaces. Évitez d'utiliser des éponges rugueuses.

Que faire si la lumière de la cuisinière ne s'allume pas ?

Vérifiez si la cuisinière est alimentée électriquement et si le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Est-il normal que la cuisinière émette une odeur lors de la première utilisation ?

Oui, il est normal que la cuisinière émette une légère odeur lors de la première utilisation. Cela est dû à la combustion des résidus de fabrication.

Comment régler la hauteur des pieds de la cuisinière ?

Utilisez une clé à molette pour ajuster les pieds à la hauteur désirée. Assurez-vous que la cuisinière est de niveau.

Que faire si la cuisinière fait des bruits étranges ?

Des bruits peuvent provenir de la ventilation ou des éléments chauffants. Si le bruit persiste, il est conseillé de contacter le service technique.

La cuisinière a un affichage d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Cela vous aidera à diagnostiquer le problème.

Comment programmer la minuterie de la cuisinière ?

Appuyez sur le bouton de minuterie, puis utilisez les boutons + et - pour régler le temps. Appuyez à nouveau pour confirmer.

Les éléments de cuisson ne fonctionnent pas, que vérifier ?

Assurez-vous que les éléments sont bien en place et connectés. Vérifiez également l'alimentation électrique de la cuisinière.

Comment obtenir un remboursement ou un échange ?

Pour un remboursement ou un échange, contactez le point de vente où vous avez acheté la cuisinière avec votre reçu.

MODE D'EMPLOI CECTG4GFVW CONTINENTAL EDISON

Table de cuisson gaz

Guide d'utilisation

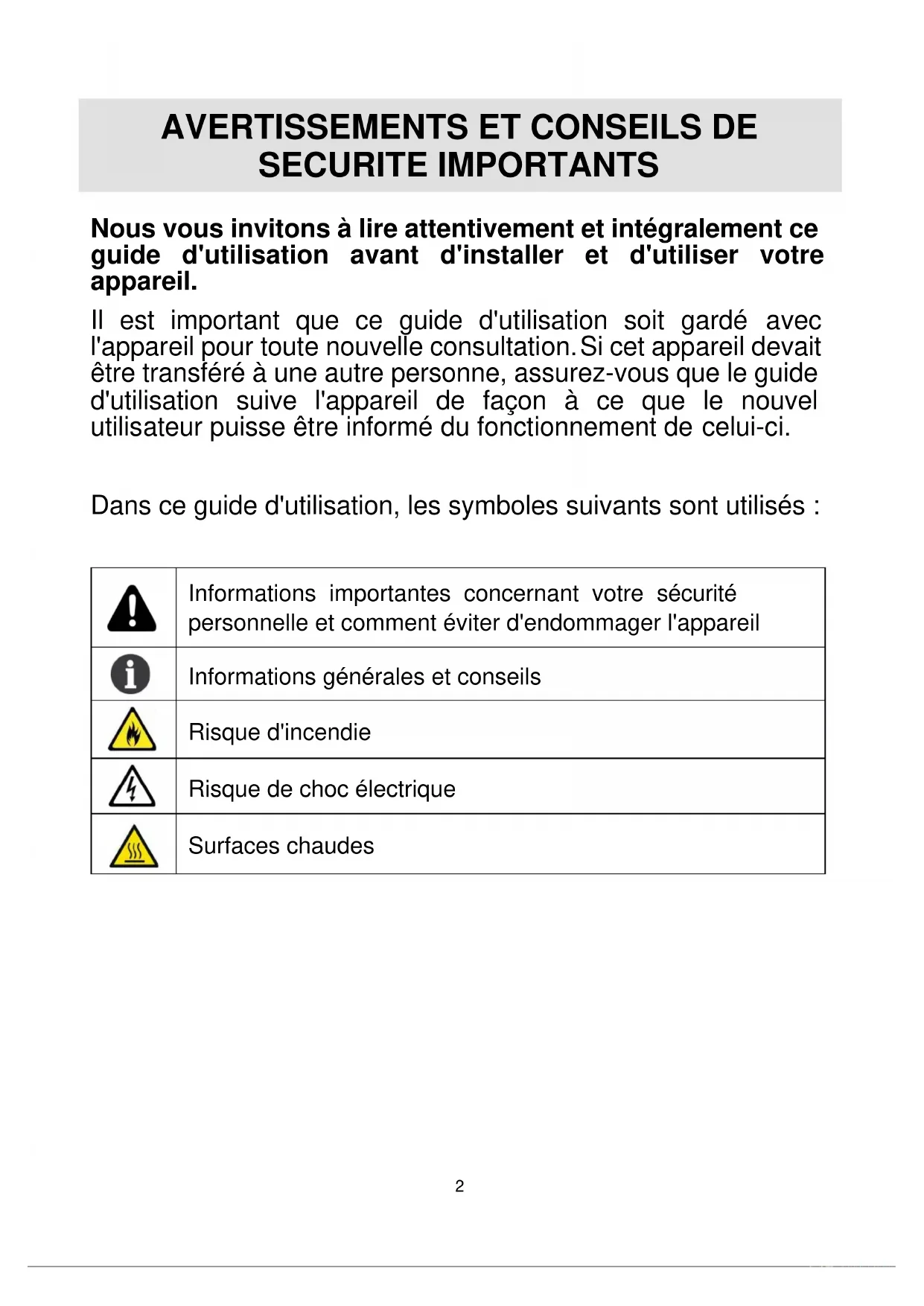

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS

Nous vous inviteurs à dire attentivement et intégralement ce guide d'utilisation avant d'instructor et d'utiliser votre apparéil.

Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute nouvelle consultation. Si cet apparéil avait été transféré à une autre personne, assurez-vous que le guide d'utilisation suivé l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Dans ce guide d'utilisation, les symboles suivants sont utilisés :

!	Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil
i	Informations générales et conseils
	Risque d'incendie
	Risque de chic électrique
	Surfaces chaudes

Conseils de sécurité importants

Avertissements

• Cet apparéil doit être installé conformément à la réglementation en vigueur et utilisese seulement dans un espace bien ventilé.

• Avant l'installation, veilles à ce que l'alimentation en gaz et en électricité est conforme au type indiqué sur la plaque signalétique.

Lorsque cet apparéil est installé dans un bateau ou dans une caravane, il ne doit pas être utilisé comme un apparéil de chauffage.

Le tuyau de gaz et le cable électrique doit être installés de telle façon qu'ils ne touchent aucune partie de l'appareil.

Attention

• L'appareil doit être installé par un technicien qualifié ou un installerateur.
• Les conditions de réglage de cet apparéil sont indiquées sur l'étiquette signalétique ou sur la fiche de données.
• Retirez tous les matériaux d'emballage avant d'utiliser l'appareil.
• Àprous avoir déballé l'appareil, assurez-vous que le produit n'est pas endommagé et que le cable d'alimentation est en parfaite condition. Sinon, contactez votre revendeur avant d'instructor l'appareil.
  Le mobilier adjacent et tous les matériaux utilisés dans l'installation doivent être résistantes à une température minimale de 85^ au-dessus de la température ambiente de la pierce ou l'appareil est utilisé.
  Si la flamme d'un brûleur s'éteint accidentellement, éteignez le brûleur et ne rallumez pas ce brûleur avant au moins une minute.
  L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la piece où il est installé. Assurez-vous que la cuisine est bien ventilée. Gardez les bouches d'aération naturelles ouvertes ou installez un dispositif de ventilation mécanique (hotte d'extraction mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre, ou une ventilation plus efficace, par exemple en augmentant le niveau de la ventilation mécanique, le cas échéant.

Sécurité des enfants et des personnes

Avtissement

Cet apparéil est conçu pour être utilisé par desadultes.

Les enfants peuvent aussi se blesser en tirant sur les manches des casseroles ou des poèles dépassant de l'appareil.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

Ne permettez pas aux enfants de jouer pres ou avec l'appareil.

L'appareil devient chaud lors de l'utilisation. Les enfants doivent'être éloignés de l'appareil jusqu'à ce qu'il ait refroidi.

ATTENTION : Cet apparéil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local.

Avertissements

Utilisez l'appareil uniquement pour faire cuire des aliments.

• Ne modifies pas cet apparéil. Le panneau de contrôle n'est pas créé pour être utilisé avec un minuteur externe ou un système de commande à distance séparé.

L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la piece dans laquelle il est installé. Veillez à ce que la cuisine soit bien aérée. Gardez tous les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte d'extraction mécanique).

• N'utilisez pas cet apparéil s'il vient en contact avec de l'eau. N'utilisez pas cet apparéil avec les mains mouillées.

#

Avertissements

• Les surfaces de chauffage et de cuisson deviennent chaudes quand elles sont en cours d'utilisation; prenez toutes les précautions nécessaires.

N'utilisez pas de larges tissus, de torchons ou tout produit similaire care les extrémités pourraient toucher les flammes et prendre feu.

• Ne laissez jamais l'appareil sans surveillance lors de la cuisson.

N'utilisez pas d'ustensiles de cuisson instables ou déformés car ils pourraient provoquer un accident en basculant ou en déversant le contenu.

Attention

N'utilisez pas et ne stockez pas de matériaux inflammables dans un tiroir de rangement pres de cet apparéil.

• Les alimentés périssables, les articles en plastique et les aérosols peuvent être affectés par la chaleur et ne doivent pas être stockés au-dessus ou en dessous de l'appareil.

• Ne vaporisez pas des aérosols dans le voisinage de cet apparéil lorsqu'il est en fonctionnement.

Assurez-vous que les boutons de contrôle sont régles dans la position lorsque l'appareil n'est pas utilisé.

Attention

Cet apparéil est donc pour une cuisson domestique seulement. Il n'est pas donc pour une utilisation commerciale ou industrielle.

• Une utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de ventilation mécanique si elle est présente.
  Utilisez une manique résistante à la chaleur ou des gants pour manipuler les marmites et les casseroles chaudes.
• Ne laissez pas la manique proche des flammes nues lorsque vous levez l'ustensile de cuisine.
  ■ Prenez soit de ne pas laisser la manique ou les gants doivent humides ou mouillés, car cela ferait transférer la chaleur à travers le matériel plusrapidement avec le risque de vous brûler.
  ■ Allumez les brûleurs uniquement après avoir place la marmite ou la casserole dessus. Ne faites pas chauffer une marmite ou une casserole vide.
  N'utilisez jamais de la vaissele en plastique ou en papier d'aluminium sur l'appareil.
  Lors de l'utilisation d'autres appareils électriques, vérifie que le cable ne vienne pas en contact avec les surfaces de l'appareil de cuisson.
  ■ Si vous portez des pieces mécaniques, par exemple, un cœur artificiel dans votre corps, consultez un médecin avant d'utiliser l'appareil.

N'utilisez pas de torchon ou de matériaux similaires à la place d'une manique. Ces tissus peuvent prendre feu sur un brûleur chaud.
Lorsque vous utilisez un ustensile de cuisson en verre, assurez-vous qu'il est adapté pour la cuisson sur cet apparéil. Si la surface en verre est fissurée, éteignez l' apparéil pour éviter tout risque d'électrocution.
Pour minimiser les risques de brûlures, d'ignition de matériaux inflammables et de renversement des ustensiles, tournez les poignées des ustensiles sur le côte ou au centre de la table de cuisson sans atteindre les brûleurs adjacents.
Eteignez toujours les boutons de contrôle des brûleurs avant dePTRer l'ustensile.
Surveillance soigneusement les alimentents en friture lorsque la flamme du brûleur est élevé.
- Chauffez toujours lesGRAisses lentement et surveilléz le processus.
- Les aliments pour la friture doivent être aussi secs que possible. Le givre sur les aliments congelez ou l'humidité sur les aliments frais peuvent produit des bulles s ur les graisses chaudes et sur les côtés de la casserole.
- Ne tentez jamais de déplacer une casserole d'huile chaude, en particulier une friteuse. Attendez que laGRAisse ait refroidie complètement.
Si l'appareil est raccardé à une alimentation électrique, la notice technique doit composer un schéma de branchement (pour les besoin du raccordement) à moins que l'appareil ne soit équipe du cordon muni de sa fiche de raccordement.
- Les instructions d'utilisation doivent mentionner que l'usage de protections inadaptées pour les plaques chauffantes peut provoquer des accidents.

Danger

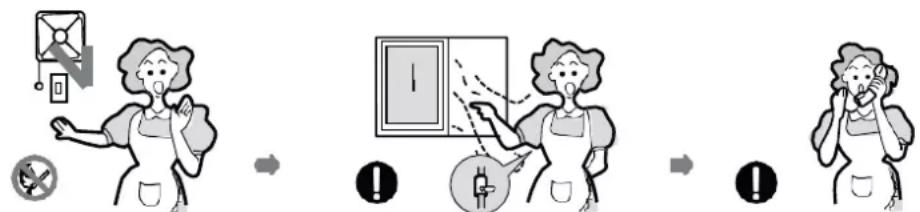

Si vous sentez une odeur de gaz* semble fair, procédez comme ce qui suit :

N'allumez pas la lumière.
- Ne mettez pas en marche ni n'éteignezaucun apparéil électrique et ne touchez pas la prise électrique.
N'utilisez pas de téléphone.

1. Arrêtez d'utiliser le produit et fermez la valve centrale.
2. Ouvrez la fenêtre pour ventiler.
3. Contactez le service après-vente en utilisant un téléphone à l'extérieur.

• Le gaz combustible contient un addictif odorant, de sorte que vous puissiez sentir une fuite de gaz.

En ce qui concerne l'installation, la manipulation, le nettoyage et la mise au rebut de l'appareil, reféréz-vous aux chapitres ci-après du guide d'utilisation.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Informations sur la signification du marquage de conformité

Le marquage (€) indique que le produit repond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibleité Electromagnetique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

DECLARATION UE DE CONFORMITE

CE

DANS LE CADRE DE L'APPLICATION DES

DIRECTIVES:

Appareils a gaz (GAR) 2016/426/UE, du 9^th March 2016
-Compatibilité electromagnetique (C.E.M) 2014/30/UE ,du 26^th Fevrier 2014
- Basse Tension (DBT) 2014/35/UE, du 26^th Février 2014
- Produits liés à l'Energie (ErP) 2009/125/UE, du 21^th Octobre 2009
- La présence d'eventuelles substances dangereuses (RoHS) 2011/65/UE ,du 8^th Juin 2011

DESCRIPTION DE L'APPAREIL:

Désignation: Gas Hob

Réf finale / réf fabricant: 60G40ME086-GFN-R02 / CECTG4GFVB & CECTG4GFVW

IMPORTATEUR: Admea

Adresse: 12 Rue Jules Ferry 93110 Rosny sous Bois FRANCE

REFERENCES DES NORMES HARMONISEES APPLIQUEES :

Directive GAR: EN 30-1-1:2008+A3:2013

EN 30-2-1:2015

Directive DBT: EN 60335-1:2012+A11:2014+A13:2017

EN 60335-2-102:2016

EN 62233:2008

Directive CEM: EN 55014-1:2006+A1:2009+A2:2011; EN 55014-2:2015

EN 61000-3-2:2014; EN 61000-3-3:2013

Nom du signataires: Edmond Ng

Rôle dans la société: Responsible Qualité

ADMEA

capital de 1.329.501 euros

1. rue Jules Ferry

BOSNIX SOLIDS CO.L

10

88649739432387700057

A:FR92394323877-APE：4690Z

Le:7Jan2019

SOMMAIRE

Avertissements et conseils de sécurité importants 2

I. Description de l'appareil 13
II. Caractéristiques Techniques 14
III. Installation 15
IV. Avant la première utilisation 18
V. Utilisation 19
VI. Entretien et nettoyage 27
VII. Guide de dépannage 31
VIII. Garantie 33
IX. Mise au rebut 34

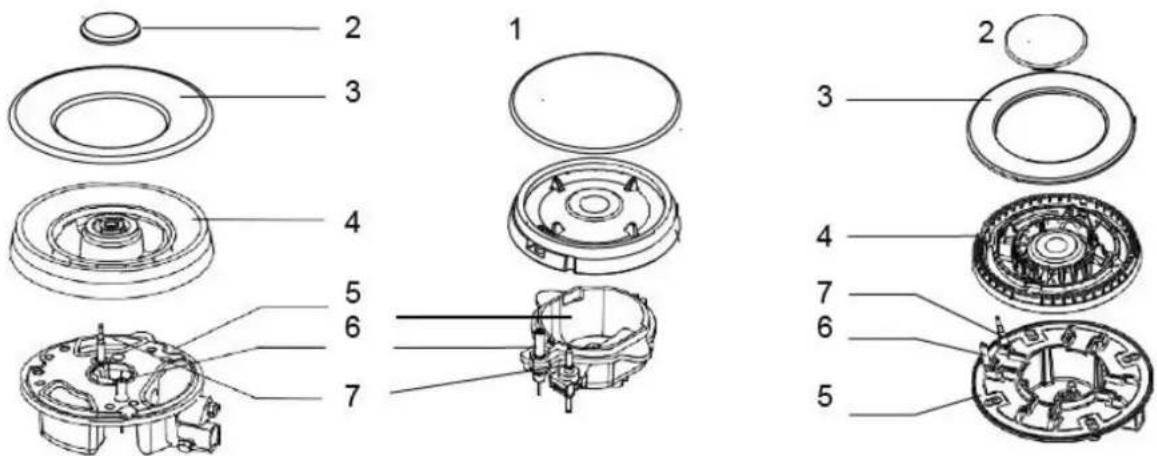

I. DESCRIPTION DE L'APPAREIL

Accessoires

Fixation (4)

Mousse adhesive (4)

Vis (4)

Injecteur (4)

Tuyau de gaz coude (1)

Guide d'utilisation (1)

II. CHARACTERISTIQUES TECHNIQUES

Modèle	CECTG4GFVB / CECTG4GFVW (60G40ME086-GFN-R02)	CECTG4VW (60G40ME403-GFN-R02)
Support d'ustensile de cuisson	Fonte Émaillé
Support de wok N/A
Plaque supérieure Verre
Dimensions (Largeur * Diamètre * Hauteur)	600*510*110
Dispositif d'allumage	Type d'allumage continu
Connexion au gaz Fil	G1/2
Alimentation électrique	220-240V~ 50/60 Hz, 0.6W
Fonctions des brûleurs	Rapide (1), Semi rapide (2), Auxiliaire (1)
ΣQn	7,5 KW	7,5 KW

IV. INSTALLATION

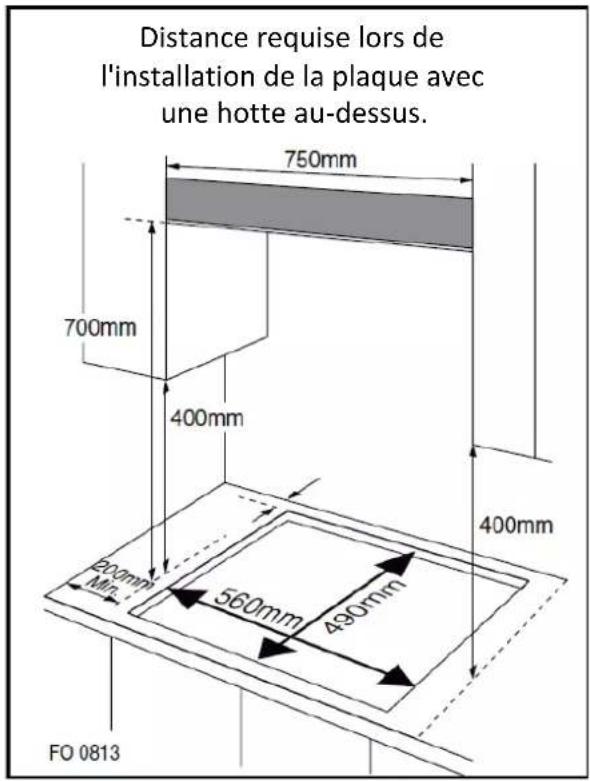

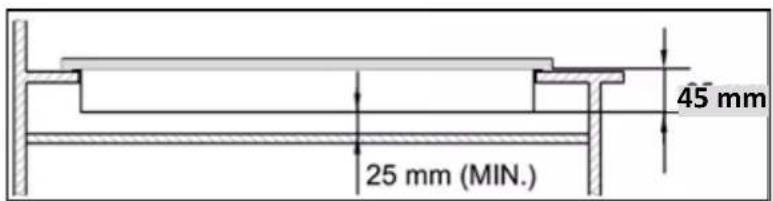

Positionnement

Cet apparéil doit être intégré dans une unité de cuisine ou un plan de travail de 600mm , en respectant les distances minimales suivantes:

Les bords de la plaque de cuisson doivent etre a une distance minimale de 60 mm des parois laterales ou arriere.
700 mm entre le point le plus élevé de la plaque de cuisson (y compris les brûleurs) et le dessous de toute surface horizontally placé directement au-dessus.
0 400 mm entre les surfaces de la plaque de cuisson, pour autant que la partie inférieure de la surface horizontale est alignee avec le bord extérieur de la plaque de cuisson. Si la partie inférieure de la surface horizontale est inférieure a 400mm - elle doit etre au moins 50~mm distante des bords exterieurs de la plaque de cuisson.
50 mm d'espace autour de l'appareil et entre la surface de cuisson et les materiaux combustibles.
Ovusdevez laisser un ecart d'au moins 25 mm et 74 mm au maximum entre le dessous de I'appareil et toute surface qui se trouve en dessous.

• Un four doit être équipé d'une ventilationforcée pour installer une plaque de cuisson au-dessus.
• Vérifiez les dimensions du four dans le guide d'installation.
• La taille découvert doit respecter les indications.

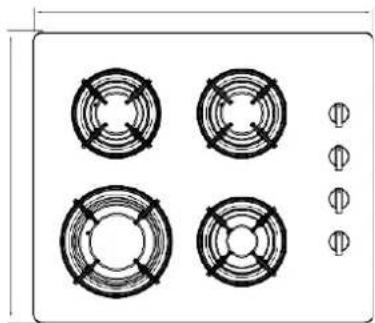

Installation de l'ordinateur

1. Enlevez le support d'ustensile, le couvercle du brûleur et le diffuseur de flamme et mettez soigneusement l'appareil à l'envers en le plaçant sur une surface souple.
   Veillez à ce que les dispositifs d'allumage et de sécurité ne soient pas endommages durant ce processus.
2. Appliquez la mousse adhésive fournie autour de la cordure de l'appareil.
3. Ne laissez pas d'ecart avec l'agent d'étanchéité et ne faites pas chevaucher l'épaissur.

Mousse adhése : L'épaissur de la mousse est de 3 mm. La largeur de la mousse est de 10 mm.

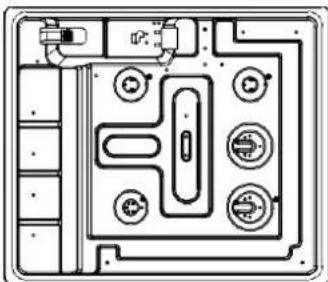

Vuedu dessous

N'utilisez pas de mastic en silicone pour sceller l'appareil contre l'ouverture. Il sera difficile plus difficile d'enlever l'appareil hors de l'ouverture à l'avir, en particulier s'il a besoin d'être réparé.

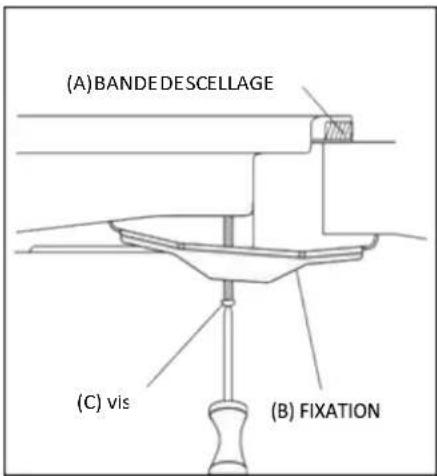

1. Placez la fixation (B) dans les trouss correspondant à la taille des vis. Il y a des trouss de vis dans chaque coin de la plaque de cuisson (H). Serrez légèrement une vis (C) à travers la fixation (B) afin que la fixation soit attachée à la plaque mais que vous puissiez encore ajuster la position.
   2 Remettez soigneusement la plaque à l'endetroit puis baissez-la doucement dans l'ouverture que vous avez découverte.
2. Sous la table de cuisson, ajustez les fixations dans une position qui convient à votre plan de travail. Ensuite, serrez les vis (C) pour fixer la table de cuisson en position.

V. AVANT LA PREMIERE UTILISATION

Déballage de l'appareil et mise au rebut des éléments d'emballage

• Le carton d'emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet.
• Les matériaux portant le symbole sont recyclables, par exemple:

PE < = polyethylene; >PS < = polystyrene; >PP < = polypropylene ...

Cela signifie qu'ils peuvent etre recyclés en les déposants dans des conteneurs de collecte appropriés.

• Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets menagers.

Pour en savoir plus: www.quefairedemesdechets.fr

V. UTILISATION

Comment utiliser votre apparéil

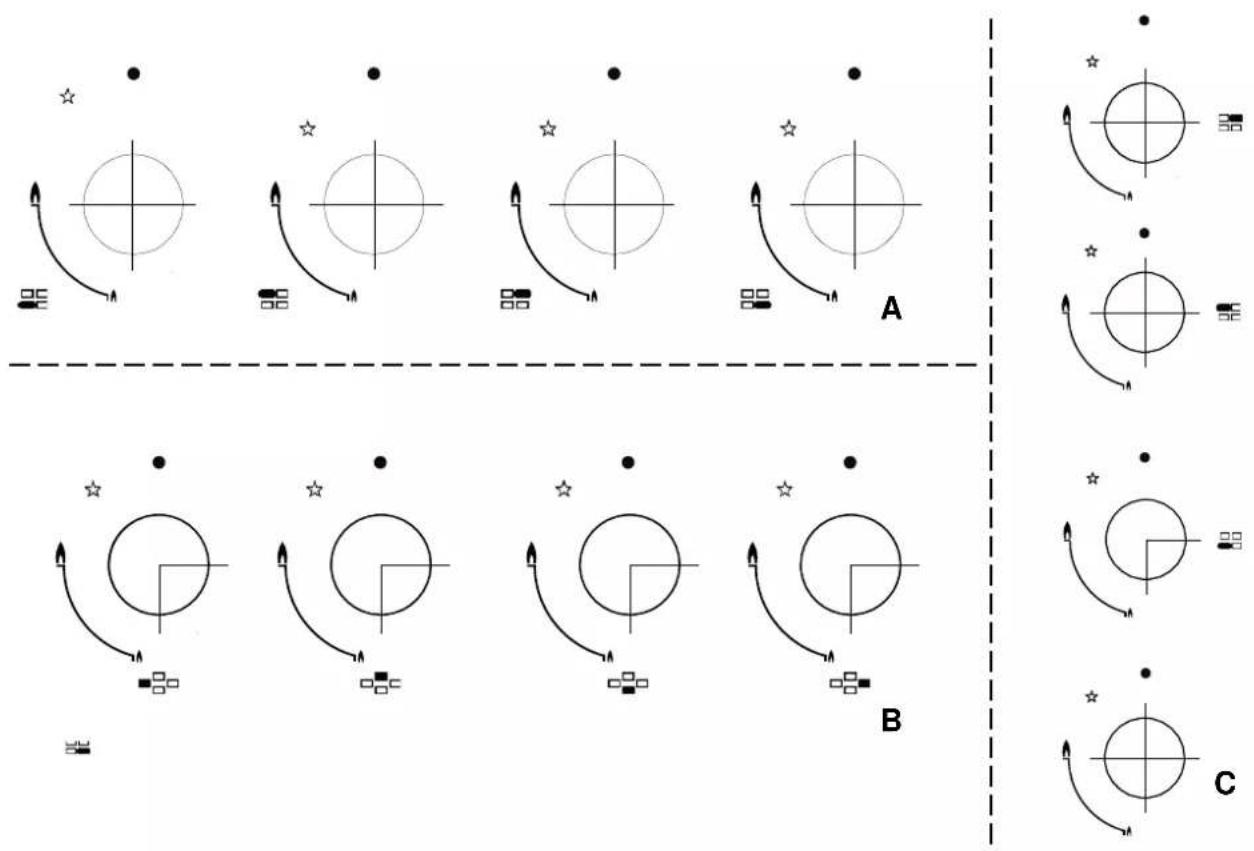

Les symboles suivants apparaissent sur le panneau de contrôle, à côté de chaque bouton de contrôle:

Large flamme: réglage maximum
Petite flamme: réglage minimum
Cercle noir : gaz déconnecté

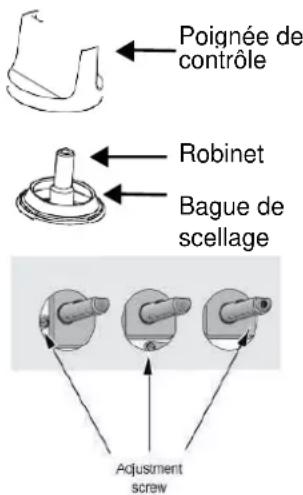

■ Le réglage minimum est à la fin de la rotation antihoraire de la poignée de contrôle.
Toutes les positions de fonctionnement doivent être séLECTIONNées entre la position maximale et minimale.
Le symbole sur le panneau de contrôle, à côté du bouton de contrôle indiquera que le brûleur fonctionne.

Allumage automatique avec le dispositif de sécurité

L'appareil est équipé d'un dispositif de sécurité en cas de non ignition de la flamme sur chaque brûleur, qui est conscience pour arrêtier la diffusion du gaz vers la tête du brûleur si la flamme n'est pas allumée.

Allumage automatique avec dispositif de sécurité

L'appareil est équipe d'un dispositif de sécurité en cas de non ignition de la flamme sur chaque brûleur, qui est concu pour arrêtier la diffusion du gaz vers la tête du brûleur si la flamme n'est pas allumée.

Pour allumer le brûleur :

o Appuyez sur le bouton de contrôle du brûleur que vous souhaitez allumer et tournez-le dans le sens antihoraire jusqu'à la position maximale.

o Si vous maintenez le bouton de contrôle enforcé, l'allumage automatique du brûleur fonctionnera.

o Vous doivent reston de controle enfoncé pendant 15 secondes une fois que la flamme du bruleur est allumée. Si après 15 secondes le bruleur n'a pas ete allumé, cessez de faire fonctionner le disposifit et ouvre la porte du compartment et / ou attendez au moins 1 minute avant de tenter de nouveau d'allumer le bruleur.

o Àprouès cet intervalle de 15 secondes, pour réguler la flamme, vous devez continuer à tourner le bouton de contrôle dans le sens antihoraire jusqu'à ce que la flamme soit à un niveau approprié. La position de fonctionnement doit être sur une position entre la position maximale et minimale.

Pour eteindre le bruleur, tournez complètement le bouton de contrôle dans les sens horaire jusqu'à eteindre le gaz.

o En cas de panne de courant, les brûleurs peuvent être allumés en utilisant une allumette.

Conseils sur la sécurité et l'économie d'énergie

Le diametre du fond de la casserole doit correspondre au diametre du brûleur.

BRULEURS	CASSEROLES
	Min Max
Triple Couronne	200 mm	240 mm
Rapide	200 mm	240 mm
Semi Rapide 160 mm		180 mm
Auxiliaire	120 mm	160 mm

N'utilisez pas d'ustensiles qui chevauchent le bord du brûleur.

NON OUI
	N'utilise pas de petites casseroles sur les brûleurs de grand diamètre. La flamme ne doit jamais recouvrir les côts de l'ustensile de cuisson.	Utilisez toujours des ustensiles qui convennent pour chaque brûleur, pour éviter de gaspiller du gaz et de décolorer les ustensiles.
	Évitez de cuire sans couvercle ou à demi-couvercle car cela gaspille de l'énergie.	Placez un couvercle sur l'ustensile de cuisson.
	N'utilise pas d'ustensiles de cuisine avec un fond convexe ou concave.	Utilisez uniquement des marmites, des casseroles et des poées à frire avec un fond plat épais.
	Ne placez pas l'ustensile sur un côté d'un brûleur, car il pourrait basculer.	Placez toujours les ustensiles de cuisine juste au-dessus des brûleurs, et non pas sur un côté.
	N'utilise pas d'ustensile de cuisson de grand diamètre sur les brûleurs à proximé des boutons de contrôle, qui, lorsqu'ils sont placés au milieu du brûleur pourraient toucher les contrôles ou être si proches que cette augmentationait la température de cette zone et pourrait cause des dommages.
	Ne placez jamais un ustensile de cuisson directement sur le brûleur.	Placez l'ustensile de cuisson sur la chevrette du brûleur.
	Ne placez rien, comme par exemple, un réducteur de flamme ou un tapis en amiente entre l'ustensile et le support d'ustensile car cela pourrait cause de graves dommages sur l'appareil.
	Ne placez pas un poids excessif et ne frappez pas la table de cuisson avec des objets lourds	Manipuez soigneusement les ustensiles de cuisson quand ils sont sur le brûleur

Fonctionnement de l'appareil

! Avertissements

• Ne pas modifieriez cet apparéil.
  Cet appeareil doit etre instalé par un technicien qualifié ou un installateur.
• Avant l'installation, assurez-vous que les conditions locales de distribution (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont indiquées sur l'étiquette (ou la fiche de données).
• Cet apparéil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences pertinentes relatives à la ventilation.
  Avant l'installation, eteignez le gaz et l'alimentation electrique de l'appareil.
  Tous les appareils contenant des composants electriques doivent etre reliés a la terre.
  Assurez-vous que le tuyau de gaz et le cable électrique sont installés de manière à ce qu'ils ne touchent pas les parties de l'appareil qui peuvent开发商.
• Le tuyau de gaz ou le connecteur ne doit pas etre tordus ou bloqués par d'autres apparèils.
  Vérifiez les dimensions de l'appareil ainsi que les dimensions de l'espace à découvert dans le plan de travail de la cuisine.
• Les panneaux situés au-dessus du plan de travail ou juste à côte de l'appareil, doivent être composés de matérielux non-inflammables. Le revêtement stratifié et la colle utilisée pour la fixation doit être résistant à la chaleur, pour empêcher la détérioration.

1) Tournez le robinet de l'appareil pour lemettre en marche et pour allumer chaque bruleur
2) Vérifiez s'il y a une flamme bleue claire sans basculement jaune.
3) Si les brûleurs sont défectueux, veuillez vérifier les éléments suivants :

• Les couvercles des brûleurs sont correctement placés.
• Le diffuseur de flamme est positionné correctement

• Le brûleur est aligné verticalément avec l'embout de l'injecteur

• Un test opérationnel complet et un test pour les fuites possibles doivent être effectuels par l'installateur après l'installation.
  Le tuyau flexible doit être installé de telle manière qu'il ne puisse pas entraer en contact avec une partie mobile du boîtier et ne passée pas par un espace susceptible de devenir encombré.

• Les pieces ont eté lubrifiées en usine pour répondre aux normes de toutes les plaques de cuisson.

Connexion au gaz

• Cet apparéil doit être installé et raccordé selon les normes d'installation en vigueur dans le pays dans lequel l' apparéil est utilisé.
• Cet apparéil est concu pour être alimenté en GLP (bouteille) et gaz naturel (GN) Toute conversion pour utiliser du GPL (bouteille) ou du gaz naturel (GN) doit être réalisée par un technicien qualifié.

Remplacement de l'alimentation en gaz

GPL>GN

GN > GPL

o Selon la loi, tous les apparciels à gaz doivent être installés par des personnes compétentes, conformément à l'édition actuelle du Règlement sur l'utilisation et l'installation du gaz en toute sécurité.

o Il est dans votre intérêt et celui de la sécurité d'assurer la conformité assignée par la loi.

Au Royaume-Uni, les installateurs agrés GasSafe travaillant selon les normes de sécurité. La table de cuisson doit également être installée en conformité avec l'édition actuelle BS 6172. Ne pas installer correctement la table de cuisson pourrait annuler la garantie, les dommages et intérêts et les poursuites.

Catégories des gaz, types de gaz et pays de destination (pour tous les modèles)

I3+(28-30/37)	Butane G30 à 28-30mbar et Propane G31 à 37mbar	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I2H/I2E/I2E+	Méthane G20 à 20mbar	AT,CH,CZ,DK,ES,FI,GB,GR,IE,IS,IT,PT,SE,SI,SK,DE,LU,GE,FR
II2E+3+	G20/G25 à 20/25mbar, Butane G30 à 28-30mbar et Propane G31 à 37mbar	BE, FR
II2E+3+	I2E: Méthane G20 à 20mbarI3+: Butane G30 à 30mbar et propaneG31 à 37mbar	BE, FR,

Specifications du gaz

No. de modèle	Type de gaz & pression	Alim. électrique	Entrée de chaleur et taille de l'orifice (mm)				Entrée de chaleur totale
			Brûleur à wok	Brûleur rapide	Brûleur semi rapide	Auxiliaire rapide
60G40ME403-GFN-R02	/	220-40V~50/60Hz	/	3,0kW (219g/h)	1,75kW (127g/h)	1,0kW (73g/h)	7,5kW (546g/h)
	G31 37mbar		/	0,85	0,65	0,50	NA
60G40ME086-GFN-R02	G30 29mbar		/	0,85	0,65	0,50
	G20 20mbar		/	1,30	0,97	0,72
	G25 25mbar		/	1,22	0,95	0,70

Informations pour les plaques de cuisson au gaz

	Symbole Valeur	Unité
Identification du modele	CECTG4GFVW & CECTG4FVB
Type de plaque	plaques de cuisson au gaz
Nombre de brûleurs à gaz		4	N/A
Efficacité énergétique par brûleur à gaz	EE brûleur à gaz	Brûleur rapide: 59brûleur semi-rapide 1er: 61.1brûleur semi-rapide 2er: 60.6Auxiliaire: 52.4	%
Efficacité énergétique de la plaque de cuisson au gaz	EE plaque de cuisson au gaz	55.1	%

Connexion électrique

Cet apparéil doit être connecté à la terre.
Cet apparéil est concu pour être connecté à une alimentation électrique 220-240V~50/60Hz CA.

1. L'unité doit être installée de manière à ce que la fiche secteur soit facilement accessible.
2. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Réglage de gaz

• Prenez des précautions sur les opérations et les ajustements à effectuer lors de la conversion d'un gaz à un autre.
  Tous les travaux doivent etre effectués par un technicien qualifié.
  Avant de commencer, eteignez le gaz et l'electricite alimentant l'appareil.

Changez l'injecteur des brûleurs

Enlevez le support d'estensile, le couvercle du brûleur et le diffuseur de flamme.

Dévissez l'injecteur à l'aide d'une clé à douille de 7 mm et remplacez-le par l'injecteur prévu pour la nouvelle alimentation en gaz. Réassemblez soignement tous les composants.

Une fois que les injecteurs sont replacés, il est conseilé de serrer fermement l'injecteur en place.

Réglez la flamme au niveau minimum

2

1. Tournez les robinets au niveau minimum
2. Enlevez le bouton du robinet et placez un petit tournevis au centre de l'arbre du robinet.

3. Le réglage correct est obtenu lorsque la flamme a une longueur de 3 à 4 mm.

4. Pour le gaz butane/propane, la vis de réglage doit être fermement serrée.

-Replacez le bouton de réglage.

• Assurez-vous que la flamme ne s'est inté en passant rapidement du début maximal au début minimal. Si c'est le cas, enlevez le bouton et faites de nouveaux ajustements sur le flux du gaz et testez à nouveau une fois que le réglage a été effectué.

• Repetez cette procédure pour chacun des robinets de gaz

• Ne démontez pas l'arbre du robinet: en cas de dysfonctionnement, remplacez le robinet entier.
  Avant de remetre les bruleurs en place sur la table de cuisson, assurez-vous que l'injecteur n'est pas bloqué.
• Un test opérationnel complet et un test pour les fuites possibles doivent être effectués après la conversion du gaz (tel le test avec l'eau savonneuse ou avec un détecteur de gaz).
• Àprous avoir terminé la conversion, un technicien ou un installateur qualifié doit marquer "V" sur la catégorie de gaz correcte correspondant au réglage indiqué sur la fiche signalétique. Retirez la marque "V" précédente.

VI. ENTRETIEN ET NETTOYAGE

Avertissements

N'utilisez jamais d'agents nettoyants abrasifs ou caustiques.

Cet apparéil doit être uniquement réparé ou entretenu par un technicien autorisé et seulement des pieces de rechange approvées doivent être utilisées.

Attention

Avant de nettoyer l'appareil, débranchez-le de la prise secteur et attendez qu'il refroidisse.
- Ne pas utiliser un jet de vapeur ou tout autre équipement de nettoyage à haute pression pour nettoyer l'appareil.

Il n'est pas recommandé d'utiliser des roitissoires, des poèles à frire ou ci-dessus pierres de grill chauffées simultanément sur plusieurs brûleurs parce que l'accumulation de chaleur pourrait endommager l'appareil.

• Ne touchez pas la plaque supérieure et la chevrette pendant une certaine période après l'utilisation.

Dés que les liquides commencent à bouillir, baissez le feu afin que le ne continue à frémir.

• Les opérations de nettoyage doivent uniquement être effectuées une fois que l'appareil a complètement refroidi.
  L'appareil doit être débranché du secteur avant de le nettoyer.
• Nettoyez régulierement l'appareil, préféramment après chaque utilisation.
• Les nettoyants abrasifs ou les objets pointus peuvent endommager la surface de l'appareil; vous doivent la nettoyer avec de l'eau et un peu de liquide vaisselle.

Ustensiles appropriés Ustensiles non appropriés

Chiffon doux

Detergentneutre

Brosse en nylon

Huile comestible

Produit abrasif

Brosse en métal

Detergent acide / alcalin

Diluant / Benzene

Support d'ustensile, poignées de contrôle

Enlevez le support d'ustensile.
Nettoyez ces supports et les poignées de contrôle avec un chiffon humide, du liquide vaisselle et de l'eau chaude. Pour les tâches tenaces, faites tremper au préalable.
Séchez toutes ces pieces avec un chiffon doux et propre.

Support de plaque supérieure

■ Essuyez régulierement la plaque supérieure à l'aide d'un chiffon doux bien essoré dans de l'eau chaude à laquelle un peu de liquide vaisselle a été ajouté.
- Sèchez entièrement la plaque supérieure après le nettoyage.
Retirez soigneusement les résidus d'aliments salés et les liquides de la table de cuisson le plus tôt possible pour éviter les risques de corrosion.
- Les parties de l'appareil en acier inoxydable peuvent se décolorer au fil du temps. Ceci est normal en raison des températures élevées. Chaque fois que l'appareil est utilisé, ces pieces doivent être nettoyées avec un produitadapté à l'acier inoxydable.

Brûleurs

Retirez les couvercles des brûleurs et les diffuseurs de flammes en les tirant vers le haut et en les éloignant de la plaque supérieure.
Faites-les tremper dans de I'eau chaude et un peu de détergent ou de liquide vaisselle.
- ÀpRES le nettoyage et le lavage, essuyez-les et séchez-les soigneusement. Assurez-vous que les trous de flamme sont propres et complètement secs.
■ Essuyez les parties fixes de la coupe du brûleur avec un chiffon humide et séchez-les ensuite.
■ Essuyez doucement le dispositif d'allumage et le dispositif de sécurité avec un chiffon bien essoré puis essuyez avec un chiffon propre.
Avant de remettre les brûleurs en place sur la plaque supérieure, assurez-vous que l'injecteur n'est pas bloqué.

• Remettez en place les brûleurs auxiliaires, semi rapide, rapide et à triple couronne comme ci-dessous :

a. Placez le diffuseur de flamme (4) sur la coupe du brûleur (5) de sorte que le dispositif d'allumage et le dispositif de sécurité passent à travers leurs trouss respectifs dans le diffuseur de flamme. Le diffuseur de flamme doit s'enclencher correctement en position.
b. Positionnez le couvercle du bruleur (1, 2, 3) sur le diffuseur de flamme (4) afin que les tiges de maintainien s'inserent dans les orifices respectifs.

Replacez correctement les pieces dans l'ordre après le nettoyage.

• Ne mélangez pas les pieces du haut et du bas.
• Les tiges de maintien doivent exactement s'insérer dans les rainures.

VII. GUIDE DE DÉPANNAGE

• Cet apparéil ne doit être réparé que par un répartateur qualifié. Toute réparation incorrecte peut entraîner des risques considérables pour l'utilisateur.
• Cependant, certains problèmes mineurs peut être résolus comme ci-dessous :

Panne	Cause possible	Solution
Les brûleurs ne s'allument pas	Pas d'étincelle	Vérifiez l'alimentation électrique
	Le couvercle du brûleur n'est pas correctement assemblé.	Assemblez correctement le couvercle
	L'alimentation en gaz n'est pas activée.	Ouvrez complètement l'alimentation en gaz.
L'allumage n'est pas satisfaisant	L'alimentation en gaz n'est pas ouverte.	Ouvrez complètement l'alimentation en gaz.
	Le couvercle du brûleur n'est pas correctement assemblé.	Assemblez correctement le couvercle
	La prise d'allumage est contaminée par des substances.	nievez les substances avec un chiffon sec.
	Les brûleurs sont mouillés	Séchez soigneusement les couvercles des brûleurs
	Les troughs dans le diffuseur de flâme sont obstrués	Nettoyez le diffuseur de flamme.
Il y a du bruit lorsqu'un brûleur est allumé	Le couvercle du brûleur n'est pas correctement assemblé.	Assemblez correctement le couvercle.
La flamme s'éteint lors de l'utilisation	Le dispositif de sécurité est contaminé par des substances.	Nettoyez le dispositif de sécurité.
	Les alimentents en cuisson ont bouilli et débordés et ont étéint la flamme.	Eteignez le brûleur. Attendez une minute avant de rallumer le brûleur.
	Un fort courant d'air a soufflé sur la flamme et l'a étéint.	Veuillez éteindre le brûleur et vérifiez la zone de cuisson pour cesser le courant d'air, comme une fenêtre ouverte. Attendez une minute avant de rallumer le brûleur.
Flamme jaune	Les trouss dans le diffuseur de flamme sont obstrués	Nettoyez le diffuseur de flamme.
	Un gaz différent est utilisé	Vérifiez le type de gaz utilisé.
Flamme instable	Le couvercle du brûleur n'est pas correctement assemblé.	Assemblez correctement le couvercle
Odeur de gaz	Fuite de gaz	Cessez d'utiliser le produit et fermez la valve centrale. Ouvrez la fenêtre pour aérer. Contactez notre service après-vente à partir d'un téléphone extérieur.

Pour tout autre problème survenant à votre appareil : contacter le Service ÀpRES-Vente.

VIII. GARANTIE

EXCLUSIONS DE GARANTIE :

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de :
(1)détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou déteriorations dus au contact du produit avec des alimentés ou des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3)tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ;
(4)toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte;
(5)toute utilisation d'accessoires non fournis ou approvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

IX. MISE AU REBUT

Cet apparéil porte le symbole du tri sélectif relatif aux déchets d'équipement électrique etlectronique (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit

etre recyclé soit être demantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement en raison de la présence de substances dangereuses.

Eneldom cas vous ne devez jeter cet apparéil sur la voie publique.

Continental Edison - 120-126 Quai de Bacalan - CS 11584 - 33000 Bordeaux

Importé par SCHNEIDER CONSUMER GROUP

12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

Continental Edison
