MODE D'EMPLOI LPH60 Wifi Venta

LIVRAISON 1 × l‘Airwasher Hybrid Venta LPH60 WiFi 1 × Filtre (prémonté) 1 × Préltre (prémonté) 1 × Disque Hygiénique (prémonté) 1 × Télécommande Si des pièces sont manquantes ou en- dommagées, veuillez vous adresser à CH info@venta-luftwaescher.ch NL info@venta.nl

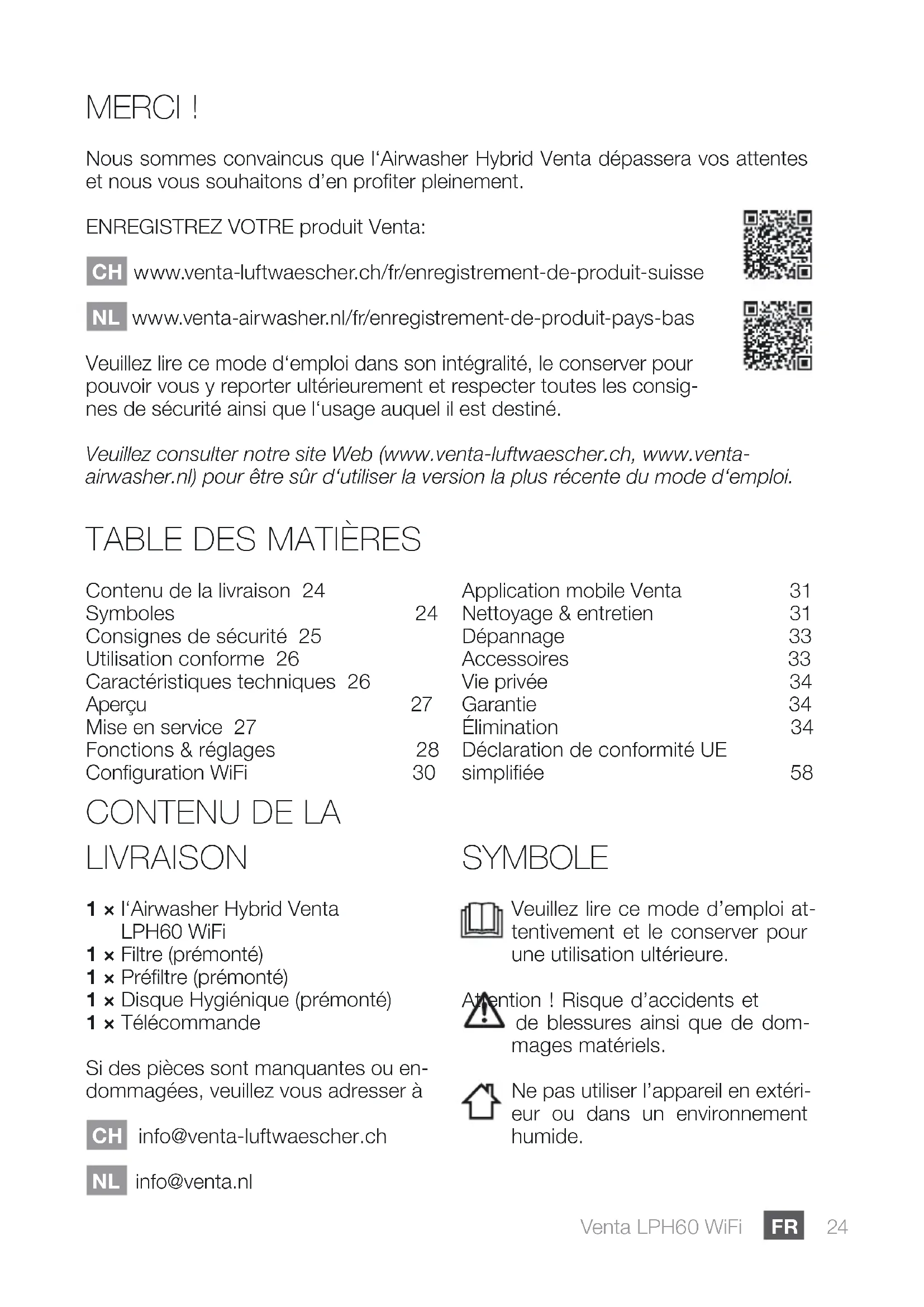

Contenu de la livraison 24 Symboles 24 Consignes de sécurité 25 Utilisation conforme 26 Caractéristiques techniques 26 Aperçu 27 Mise en service 27 Fonctions & réglages 28 Conguration WiFi 30 Application mobile Venta 31 Nettoyage & entretien 31 Dépannage 33 Accessoires 33 Vie privée 34 Garantie 34 Élimination 34 Déclaration de conformité UE simpliée 58 MERCI ! Nous sommes convaincus que l‘Airwasher Hybrid Venta dépassera vos attentes et nous vous souhaitons d’en proter pleinement. ENREGISTREZ VOTRE produit Venta: CH www.venta-luftwaescher.ch/fr/enregistrement-de-produit-suisse NL www.venta-airwasher.nl/fr/enregistrement-de-produit-pays-bas Veuillez lire ce mode d‘emploi dans son intégralité, le conserver pour pouvoir vous y reporter ultérieurement et respecter toutes les consig- nes de sécurité ainsi que l‘usage auquel il est destiné. Veuillez consulter notre site Web (www.venta-luftwaescher.ch, www.venta- airwasher.nl) pour être sûr d‘utiliser la version la plus récente du mode d‘emploi.25 FR ∙ Cet appareil n’est pas destiné à être uti- lisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ne disposant pas de l’expé- rience et de la connaissance nécessaires, à moins qu’elles ne soient supervisées ou que des instructions pour une utilisation sûre de l’appareil ne leur aient été four- nies et qu’ils n’aient compris les dangers existants. ∙ Cet appareil n’est pas un jouet pour en- fants. ∙ Le nettoyage et la gestion des utilisateurs ne doivent pas être eectués par des en- fants âgés de moins de 8 ans ou bien en l’absence de supervision. ∙ Tenir l’appareil et son câble d’alimenta- tion hors de portée des enfants âgés de moins de 8 ans. ∙ Une utilisation non conforme est suscep- tible d’endommager l’appareil et de pro- voquer des blessures corporelles. ∙ Lire le mode d’emploi intégralement avant la mise en service et le conserver en lieu sûr pour toute consultation ultérieure. ∙ Raccorder l’appareil uniquement à des prises courant appropriées – tension du réseau conformément aux indications sur la plaque signalétique de l’appareil. ∙ Avant toute intervention de nettoyage ou de maintenance ainsi que pour déplacer ou transporter l’appareil, débrancher la che de la prise. ∙ Ne jamais utiliser l’Airwasher Hybrid si le câble de raccordement est endommagé. ∙ Les câbles de raccordement de rempla- cement doivent correspondre au type, cordon d’alimentation en trèe IEC 320 C5‘ ∙ Ne jamais utiliser l’Airwasher Hybrid si ce dernier a chuté ou s’il a été endommagé de toute autre façon. ∙ Les réparations d’appareils électriques doivent être eectuées uniquement par des spécialistes. Toute réparation non conforme peut entraîner des risques considérables pour l’utilisateur. ∙ Ne s’asseoir en aucun cas sur l’appareil et ne poser aucun objet dessus. ∙ Ne pas insérer de corps étranger dans l’appareil. ∙ Ne jamais immerger l’appareil dans l’eau ou dans tout autre liquide. ∙ Ne jamais retirer la che de la prise en tirant sur le câble ou avec des mains humides. ∙ L’Airwasher Hybrid doit être mis en marche uniquement s’il est entièrement assemblé. ∙ Poser l’Airwasher Hybrid uniquement sur une surface plane et sèche. ∙ Maintenir un écart latéral d’au moins 20 cm avec les objets et les parois, ainsi que de 50 cm vers le haut. ∙ Installer l’appareil de sorte à ce que per- sonne ne puisse trébucher sur le câble ou sur l’appareil ou le renverser. ∙ Débrancher la che de la prise lorsque vous n’utilisez pas l’appareil. ∙ Ne jamais recouvrir ou bloquer les fentes d’aération an d’empêcher toute sur- chaue ou tout endommagement de l’appareil. ∙ Ne jamais remplir le l’Airwasher Hybrid trop avec l’eau. ∙ Ne jamais transporter ou basculer l’Airwasher Hybrid avec la cuve remplie. ∙ Ne jamais ajouter à l‘eau des huiles parfu- mée. Ce peut aecter le fonctionnement du Disque hygiénique. ∙ La société Venta-Luftwäscher GmbH ne prend aucune garantie pour les dom- mages dus à des additifs externes. CONSIGNES DE SÉCURITÉ26FRVenta LPH60 WiFi UTILISATION CONFORME Le l‘Airwasher Hybrid Venta est un ap- pareil ménager destiné à humidier et purier l’air des bureaux, pièces de sé- jour et d’habitation. L’appareil ne convi- ent pas pour une utilisation en extérieur. Toute autre utilisation ou toute modica- tion de l’appareil est considérée comme utilisation non conforme. Le fabricant décline toute responsabilité en cas de dommages ou de blessures résultant d’une utilisation non conforme. Un emploi non conforme peut entraîner un risque pour la santé et la vie. Ceci inclut l’utilisation dans les conditions su- ivantes : ∙ dans des pièces à atmosphères ex- plosives et/ou agressives. ∙ dans des pièces à concentration en solvant élevée. ∙ à proximité de piscines ou de terrains humides.

CARACTÉRISTIQUES TECHNIQUES

Modèle LPH60 WiFi Pour les pièces* jusqu’à 95 m² Tension du réseau 220-240 V 50 / 60 Hz Vitesses 5 Niveau sonore 17/26 /37/4 3/47 dB (A ) Dimensions 61 x 30 x 52 cm Poids env. 13 kg Puissance du moteur env. 7/8/14/20/30 W Quantité de remplissage Totale 12 L réservoir d‘eau 8 L + cuve à eau 4 L Gamme de fréquence WLAN 2,4 GHz Puissance de transmission WLAN maximal 19 dBm Purication** Premium VENTAcel H13: 99,95 % jusqu’à 0,07 μm VENTAcel ltre: 99,95 % jusqu’à 0,1 μm

• pour une hauteur de pièce de max. 2,5 m ** La grandeur de pièce appropriée de la capacité de nettoyage dépend de la pollution de l’air ambiant, conformément à l’échelle AQI.27 FR 1 Écran 2 Bouton ON/OFF 3 Compartiment d’évaporateur 4 Réservoir d’eau 5 Pile de disques 6 Cuve à eau 7 Compartiment à ltre 8 Préltre 9 Filtre 10 Range-cordon 11 Disque hygiénique (prémonté) 12 Télécommande 13 Roulettes de transport

APERÇU 01 Déballer l’appareil et le mettre en place. Ouvrir le compartiment à senteurs/ ltre 7, retirer le préltre 8, retirer et ouvrir le ltre VENTAcel 9. 02 Remettre le ltre VENTAcel 9 et le préltre 8 en place. 03 Fermer le compartiment à senteurs/ltre 7. 04 Ouvrir le compartiment d’évaporateur 3 et retirer le réservoir d’eau 4. 05 Ouvrir le réservoir d’eau 4 et remplir d’eau froide jusqu’au repère MAX. 06 Bien fermer le réservoir d’eau 4. 07 Insérer le réservoir d’eau 4 dans la cuve à eau 6 et fermer le compartiment d’évaporateur 3. 08 L’é c r a n 1 peut être rabattu en trois positions. 09 Le câble de raccordement peut être rallongé à la longueur souhaitée en déroulant le range-cordon 10. Déplacez l’appareil grâce aux roulettes de transport 13. Pour cela, soulevez légèrement l’appareil sur le côté droit. Attention ! S’assurer que l’appareil est éteint et la che retirée. Attention ! Le raccord du cordon d‘alimentation doit être solidement branché dans l‘appareil ! Veuillez retirer le fusible de la pile et le lm pro- tecteur de la télécommande. Réglage de la puissance de ventilation ON/OFF28FRVenta LPH60 WiFi Réglage de la puissance de ventilation Insérer la che et allumer l’appareil à l’aide du bouton ON/OFF 2 ou à l‘aide du Télécommande 12. ATTENTION ! Cela peut prendre environ 60 secondes jusqu‘à ce que l‘appareil dé- marre et l‘indication en rouge ou jaune « Fill Tank » (remplir le réservoir) disparaisse. Un bruit (glouglou) se fait entendre, ce qui ne constitue pas un défaut de qualité. Fonction Réglage 1 Température / humidité d’air Acher la température ou l’humidité de l’air. Appuyer pendant 3 s pour passer de °C à °F. 2 Vitesse Niveau de ventilation 1 (faible) – 5 (fort). 3 Humidité d’air OFF Pas d’humidication de l’air.

30 - 70 % (par incréments de 5 %) Une fois le niveau

d’humidité d’air souhaité réglé, la pile de disques cesse de tourner.

FONCTIONS, RÉGLAGES & AFFICHAGES

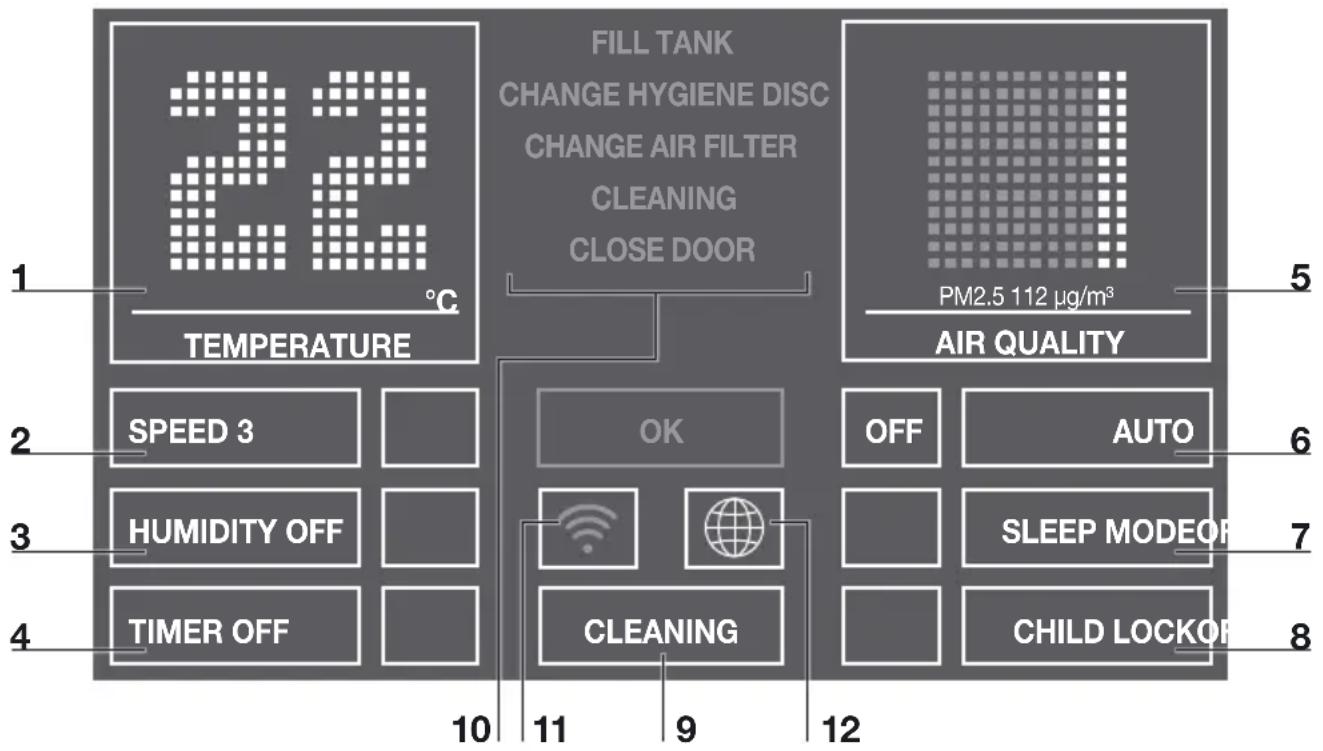

Le paramètre désiré peut être sélectionné ou modié par brève pression sur la touche de fonction correspondante. CLEANING SPEED 3 TIMER OFF HUMIDITY OFF TEMPERATURE

AIR QUALITY PM2.5 112 µg/m³ 121129 FR 4 Arrêt diéré OFF / 1 / 3 / 5 / 7 / 9 h (heures) Une fois les heures réglées écoulées, l’appareil s’éteint automatiquement. 5 Qualité de l’air (EPA) PM2.5 µg/m³ AQI US 0-12 0-50 Bon VERT 13-35 51-100 Modéré JAUNE 36-55 101-150 Nocifpour les ORANGE groupes sensibles 56-150 151-200 Nocif ROUGE 151-250 201-300 Très nocif LILAS 251-500 301-500 Dangereux MARRON 6 Auto OFF L’appareil fonctionne avec un niveau de ventilation de 1 à 5. ON Selon la qualité de l’air et de l‘humidité dans la pièce, l’appareil règle automatiquement les niveaux de ventilation. 7 Mode nuit OFF / ON L’appareil baisse le niveau de ventilation à 1 et fait varier la luminosité de l’écran. Le niveau de ventilation peut être modiée manuellement si besoin. La surveillance de la qualité de l’air n’est pas active. 8 Sécurité en- fants OFF / ON Appuyer pendant 3 s pour activer/désactiver le verrouillage des touches. 9 Nettoyage Programme de nettoyage Une bouteille (250 ml) de nettoyant Venta est nécessaire pour le processus de nettoyage. Prière de suivre les consi- gnes à l’écran. Durée env. 4 h. 10 Remarques Achage et conrmation de messages d’avertissement. 11 WiFi Achage Wi-Fi et établissement de la connexion Wi-Fi. Gris : Wi-Fi désactivé Vert : Wi-Fi connecté, local Bleu : Wi-Fi connecté, full access Rouge : Wi-Fi déconnecté. Veuillez vérier la conguration Wi-Fi, concernant le réseau et les données de connexion. Suivez les instructions concernant la conguration Wi-Fi. 12 Choisissez votre langue30FRVenta LPH60 WiFi CONFIGURATION WI-FI CONNECTCLOSE WIFI CONFIGURATION WIRELESS NETWORK Select network: Security type: Access: PSK: LOGIN CREDENTIALS INTERNET ACCESS VENTA

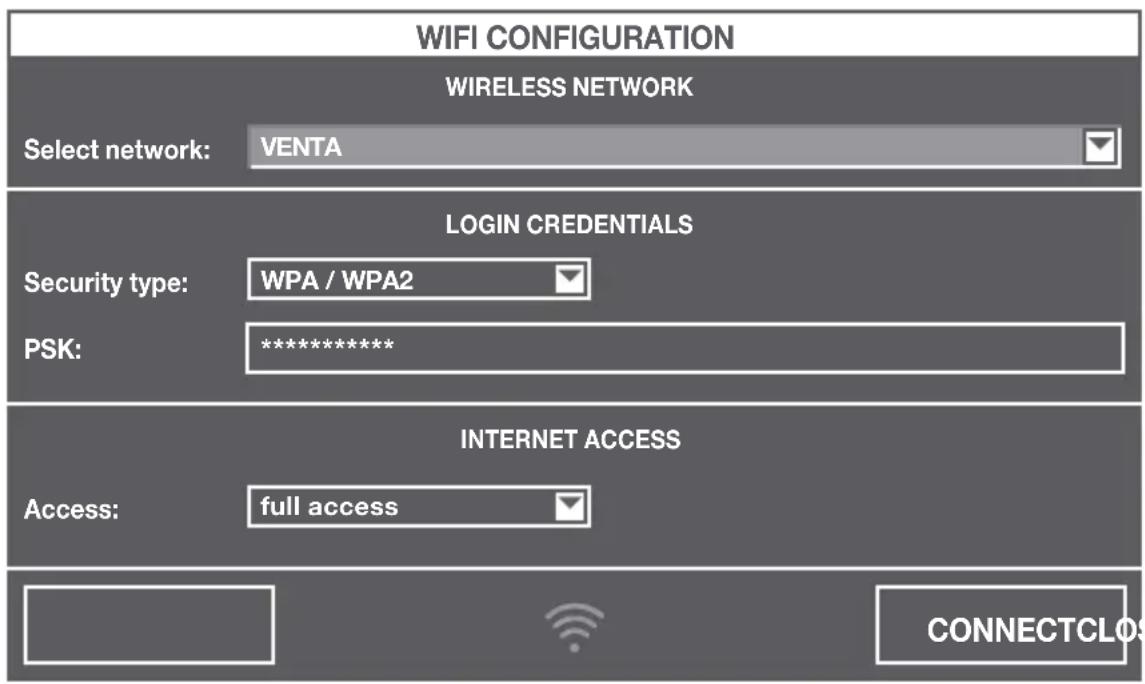

WPA / WPA2 full access Maintenir Wi-Fi Display 11 enfoncée pendant 3 sec. pour accéder à la congura- tion du Wi-Fi. Sélectionnez votre réseau sous « Sélectionner réseau » dans la liste déroulante. Le « Security Type » est automatiquement réglé lorsque le réseau est sélectionné. Veuillez entrer dans le champ « PSK » (mode d’entrée ASCII) votre clé de mot de passe Wi-Fi / clé Wi-Fi et appuyez sur la touche ENTREE. Si votre mot de passe contient des caractères spéciaux ou des trémas qui ne sont pas représentés sur le clavier, vous pouvez générer tout votre mot de passe grâce à un code HEX sur le site : www.venta-luftwaescher.ch, www.venta-airwasher.nl Veuillez ensuite saisir dans le champ « PSK » (mode d’entrée HEX) votre code HEX généré et conrmer en appuyant sur la touche ENTREE. Dans « Access », sélectionnez l’autorisation d’accès Internet souhaitée. full access : accès à toutes les utilisations de confort de l’application. local access : accès local à l’utilisation de l’application. Actionnez la touche CONNECT pour établir la connexion Wi-Fi. Achage Wi-Fi vert : connexion Wi-Fi établie (local access) Achage Wi-Fi bleu : connexion Wi-Fi établie (full access) Achage Wi-Fi rouge : aucune connexion Wi-Fi. Vériez votre réseau et votre mot de passe Wi-Fi. Achage Wi-Fi gris : Wi-Fi désactivé En actionnant la touche CLOSE, vous accédez de nouveau au panneau de commande de l’appareil.31 FR Le Wi-Fi peut être activé ou désactivé en appuyant sur le Wi-Fi Display 11 de l’appareil. Si le Wi-Fi est désactivé, l’appareil ne se connecte pas à l’application mobile Venta.

APPLICATION MOBILE VENTA

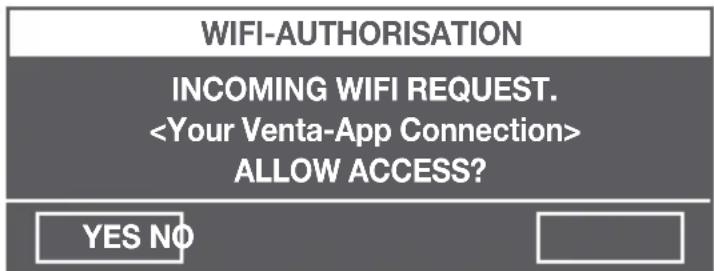

L’application Venta permet d’étendre et de contrôler les fonctions de l’appareil. L’appli- cation Venta est disponible pour les smart- phones et les tablettes. Veuillez télécharger l’application Venta sur le site : www.venta-luftwaescher.ch www.venta-airwasher.nl Veuillez suivre les indications apparaissant à l’écran de votre smartphone/tablette. Lors de l’établissement de la connexion de l’application avec l’appareil, un signal sonore retentit sur l’appareil. Veuillez conrmer sur l’appareil l’établissement de la connexion avec votre smartphone/tablette. YES NO WIFI-AUTHORISATION INCOMING WIFI REQUEST. <Your Venta-App Connection> ALLOW ACCESS? A D NETTOYAGE & ENTRETIEN NETTOYAGE & ENTRETIEN Remarque / Intervalle Mesures A Fill Tank Réservoir d’eau 4 vide, remplir avec de l’eau fraîche. Jaune : une humidication de l’air est en cours. Rouge : aucune humidication de l’air n’est en cours. Cleaning Une bouteille (250 ml) de nettoyant Venta est néces- saire pour le processus de nettoyage. Veuillez eectuer le programme de nettoyage en appuyant sur la touche CLEANING 9. Prière de suivre les consignes à l’écran. Durée env. 4 h.32FRVenta LPH60 WiFi NETTOYAGE & ENTRETIEN NETTOYAGE & ENTRETIEN Attention ! S’assurer que l’appareil est éteint et la che retirée.

Change Filter Ouvrir le compartiment à ltre 7, retirer le préltre 8. Retirer le ltre VENTAcel 9 et le remplacer. Monter à nouveau l‘appareil et maintenir l‘indication OK enfon- cée sur l‘écran pendant 3 secondes jusqu‘à ce qu‘elle disparaisse. La durée de vie d‘un ltre est env. 1 an (en cas de fonctionnement continu pendant 24 heures par jour). La durée de vie d‘un ltre dépend du nombre d’heures de service et de la qualité de l’air dans la pièce (le voyant clignotant en alternance s’ache alors sur l’écran tactile interactif).

Change Hygiene-Disc Ouvrir le compartiment d’évaporateur 3. Retirer la pile de disques 5 et déverrouiller la roue d’entraînement. Retirer le Disque Hygiénique et le remplacer. Monter à nouveau l‘appareil et maintenir l‘indication OK enfoncée sur l‘écran pendant 3 secondes jusqu‘à ce qu‘elle disparaisse. La durée de vie du Disque Hygiénique est environ 3 mois (en cas de foncti- onnement continu pendant 24 heures par jour). La durée de vie du Disque Hygiénique dépend de la dureté de l’eau, de la qualité de l’eau, de la durée de vie de l’appareil et de la performance d’évaporation quotidienne (le voyant clignotant en alternance s’ache alors sur l’écran tactile interactif). Vouz pouvez éliminer le Disque Hygiénique avec les ordures ménagères. Recommandation tous les 10 à 14 jours Vider le réservoir d’eau 4 et la cuve à eau 6 de l’eau ré- siduelle. Nettoyer la cuve à eau 6, la pile de disques 5 et le réservoir d‘eau 4 à l’eau courante. Remplir le réservoir d’eau 4 avec de l’eau fraîche jusqu’au repère MAX. Tous les résidus dans la cuve d‘eau et sur le chargeur de disques (dépôts ou décolorations de couleur blanche, vert jaunâtre ou marron) n‘aectent PAS le fonctionnement de l‘appareil.

Recommandation tous les 1 à 2 mois ou bien selon les besoins Ouvrir les compartiments à ltre 7, retirer les préltres 8 et aspirer ou rincer. Prière de noter : le préltre doit être entièrement sec avant le montage. Remonter l’appareil.33 FR ACCESSOIRES Article Unité d‘emballage / qté Disque / Filtre Disque Hygiénique 1 / 3 Premium VENTAcel H13 ltre (99,95 % de particules d’une taille allant jusqu’à 0,07 μm) Filtre VENTAcel (99,95 % de particules d’une taille allant jusqu’à 0,1 μm) Filtre VENTAcarb (odeurs/gaz jusqu’à 0,0002 μm) VENTAcel & VENTAcarb set ltre (99,95 % de particules d’une taille allant jusqu’à 0,1 μm, odeurs/gaz jusqu’à 0,0002 μm) 1 / 2

Nettoyant Venta Nettoyant 1 Les accessoires sont disponibles sur

0418 54 13 43, www.venta-airwasher.nl DÉPANNAGE Problème Solution L’appareil ne fonctionne pas. Brancher la prise. Insérer le coupleur du câble de raccordement dans l’appareil. Si vous ne parvenez pas à résoudre un problème à partir des informations énumérées ici, veuillez contacter le SAV de VENTA :
