Type de produit	Processeur vocal
Marque	ZOOM
Modèle	V6
Dimensions	181 × 320 × 77 mm
Poids	1,56 kg (sans piles)
Alimentation	Adaptateur secteur CC 9 V, 500 mA (AD-16 ZOOM) ou 4 piles AA
Autonomie piles	Environ 3,5 h (piles alcalines)
Fréquence d'échantillonnage	44,1 kHz
Conversion A/N	24 bit, suréchantillonnage 128 fois
Conversion N/A	24 bit, suréchantillonnage 128 fois
Traitement du signal	32 bit
Nombre de mémoires de patch	100
Types de voix (VOICE)	12 types (correction de hauteur, octave, robot, vocodeur, etc.)
Types d'effets (EFFECT)	10 types (distorsion, réverbération, délai, etc.)
Types d'harmonie (HARMONY)	5 types (Higher, High, Fixed, Low, Lower)
Looper	Durée max 3,5 min, superposition et undo/redo
Pédale FORMANT	Change les caractéristiques vocales sans changer la hauteur
Micro inclus	Micro super-directionnel SGV-6 ZOOM
Interface audio USB	2 entrées / 2 sorties, 44,1 kHz, 16/24/32 bit
Entrées	MIC IN (XLR, alimentation fantôme +48 V commutable)
Sorties	OUTPUT (XLR), PHONES (mini-jack stéréo)
Entrée de contrôle	Pour pédale d'expression FP02
Mode ECO	Arrêt automatique après 10 h sans utilisation (réglable)
Réponse en fréquence	20 Hz - 20 kHz (+1 dB / -3 dB, charge 200 kΩ)
Mise à jour firmware	Via USB depuis le site ZOOM

FOIRE AUX QUESTIONS - V6 ZOOM

Comment corriger la hauteur du chant ?

Utilisez la section VOICE. Sélectionnez PITCH CORRECT - KEY ou CHROMATIC avec le bouton de sélection de voix, puis réglez l'ampleur de correction avec VOICE ADJUST. Choisissez la tonalité (KEY) avec le bouton correspondant.

Comment ajouter des harmonies ?

Activez la section HARMONY en pressant la pédale HARMONY. Sélectionnez la tonalité (KEY) avec le bouton dédié. Pressez les touches de style d'harmonie (Higher, High, Fixed, Low, Lower) pour activer une ou deux harmonies. Réglez la balance avec HARMONY MIX.

Comment utiliser le looper ?

Passez en mode Looper en pressant MEMORY/LOOPER. Pour enregistrer, pressez MEMORY ▼ (REC). Pour arrêter l'enregistrement et lire en boucle, pressez à nouveau. Pour superposer, pressez MEMORY ▼ pendant la lecture. Pour undo/redo, pressez deux fois rapidement MEMORY ▼.

Comment sauvegarder un patch ?

Après avoir réglé les sections VOICE, HARMONY et EFFECT, pressez STORE. L'écran clignote. Sélectionnez la mémoire de patch de destination avec MEMORY ▼ ou ▲, puis pressez à nouveau STORE pour confirmer.

Comment utiliser la pédale FORMANT ?

Actionnez la pédale FORMANT vers l'avant (pointe du pied) pour rendre la voix plus aiguë, vers l'arrière (talon) pour la rendre plus grave. La voix retrouve son caractère normal quand vous retirez le pied.

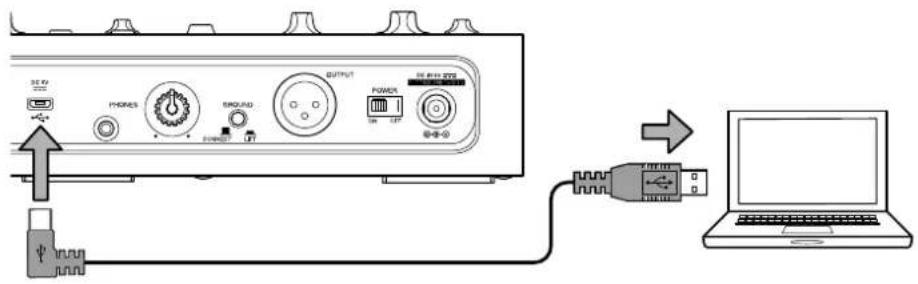

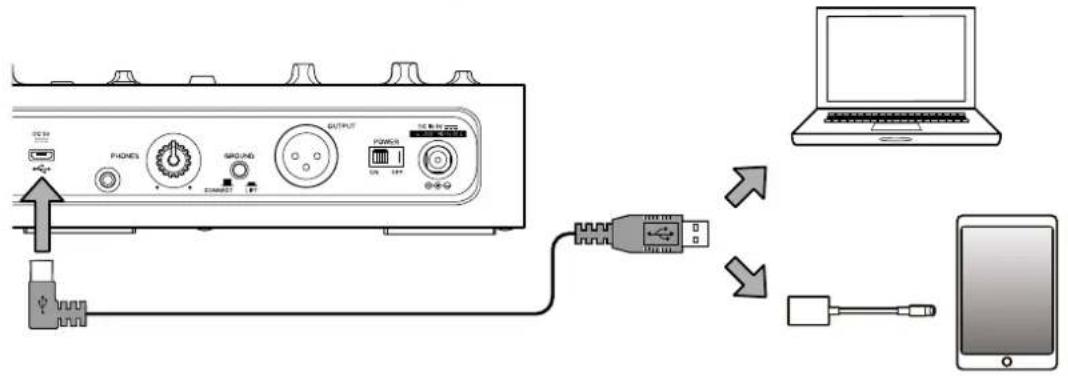

Comment connecter le V6 à un ordinateur ?

Utilisez un câble USB micro-USB pour relier le port USB du V6 à l'ordinateur. Mettez le V6 sous tension. Choisissez le V6 comme périphérique audio dans les réglages son de l'ordinateur. Sous Windows, installez d'abord le pilote ZOOM V6 Driver.

Comment changer la tonalité (KEY) ?

Dans la section HARMONY, tournez le bouton KEY pour sélectionner la tonalité du morceau (par ex. C pour do majeur, Am pour la mineur). Ce réglage est aussi utilisé par la section VOICE pour la correction de hauteur.

Que faire si aucun son ne sort ?

Vérifiez les connexions : micro branché sur MIC IN, sortie sur OUTPUT ou PHONES. Assurez-vous que l'interrupteur POWER est sur ON. Augmentez le volume avec le bouton VOLUME (entrée micro) et, si nécessaire, le volume casque avec PHONES.

Comment restaurer les réglages d'usine ?

Maintenez la touche STORE enfoncée tout en mettant le V6 sous tension. L'écran affiche une initialisation. Pressez à nouveau STORE pour confirmer. Attention : tous les patches seront effacés.

Comment régler le mode ECO ?

Maintenez enfoncée la touche STORE en mettant sous tension (ou en mode réglage). Après l'affichage de EC, utilisez MEMORY ▼ ou ▲ pour choisir On (arrêt auto après 10h) ou OFF. Pressez STORE pour valider.

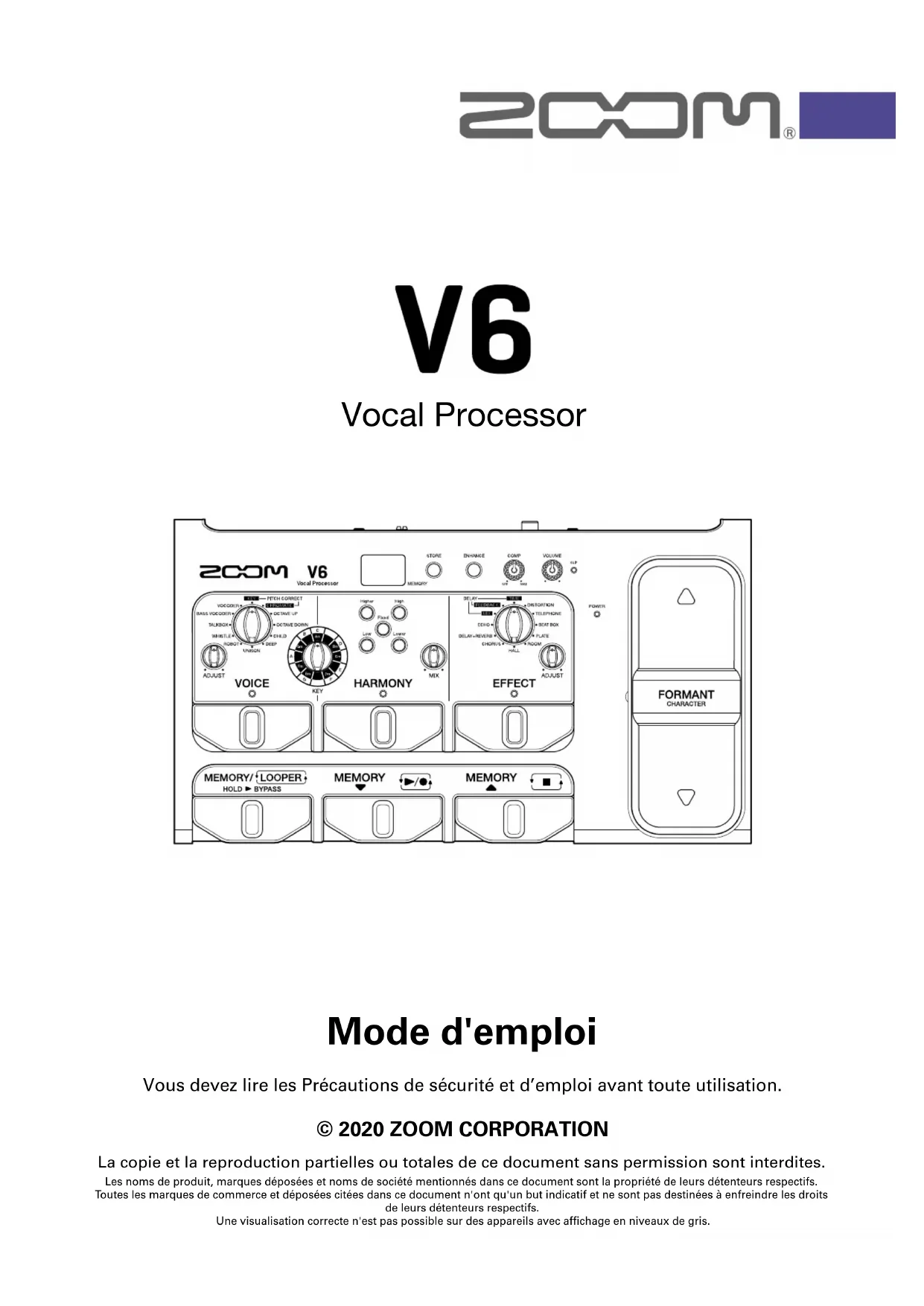

MODE D'EMPLOI V6 ZOOM

Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation.

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.

Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.

Présentation du mode d'emploi

Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement.

Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

• Windows® est une marque de commerce ou déposée de Microsoft® Corporation.
• Macintosh et macOS sont des marques de commerce ou déposées d'Apple Inc.
• iOS est une marque de commerce ou déposée de Cisco Systems, Inc. utilisée sous licence.
• Les autres noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Note : toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.

Merci beaucoup d'avoir choisi un V6ocal Processor ZOOM.

Le V6 possède de nombreuses fonctions pour transformer les voix et est suffisamment simple pour que n'importe qui puisse obtenir de saisissantes sonorités vocales. Après avoir réglé le volume et la clarté, vous pouvez par exemple corriger la hauteur du chant tout en ajoutant une harmonie et de la réverbération.

Les valeurs de réglage et les combinaisons peuvent être sauvegardées dans les mémoires de patch de l'unité afin de les utiliser lorsque vous le souhaitez. Vous pouvez immédiatement essayer toute une variété d'effets vocaux en passant en revue les mémoires de patch préréglées.

Avec d'autres fonctionnalités telles qu'une pédale de formant unique pouvant servir à changer les caractéristiques de la voix, un looper capable d'enregistrer en superposition jusqu'à 3,5 minutes et un micro SGV-6 ZOOM super-directionnel, ce processeur vocal est parfait pour les prestations scéniques.

Nous espérons que vous apprécierez son utilisation pendant de nombreuses années.

Principales caractéristiques du V6

Création sonore facile

La création de son est simple, il suffit de tourner des boutons et de presser des commutateurs.

Micro super-directionnel SGV-6 ZOOM

Le micro super-directionnel SGV-6 ZOOM, basé sur la technologie des micros canons, capte la voix du chanteur avec une directivité extrêmement bien focalisée. L'utilisation du SGV-6 élimine la réinjection (effet larsen) et les interférences d'instruments voisins lors de la capture d'une voix, ce qui donne plus de précision à la correction de hauteur et à l'harmonisation.

Pédale de manipulation de caractéristiques vocales

La pédale FORMANT peut servir à changer les caractéristiques d'une voix sans changer sa hauteur, la faisant sonner comme la voix d'une autre personne.

La voix retrouve automatiquement son caractère d'origine quand on retire le pied de la pédale.

Aide au chant

L'utilisation du compresseur pour niveler le volume et de la fonction d'amélioration de clarté facilitent le chant.

Sections voix, harmonie et effets

La section VOICE (voix) vous permet de corriger facilement la hauteur du chant ou de créer par exemple un son robotique. La section HARMONY (harmonie) peut être utilisée pour générer automatiquement des harmonies à la tierce et à la quinte conformément au réglage de tonalité (KEY). La section EFFECT (effet) est optimisée pour les chanteurs. Les 10 types d'effet comprennent écho et réverbération ainsi qu'une distorsion agressive.

Looper de 3,5 minutes idéal pour les improvisations

Le looper peut être utilisé pour superposer autant de fois que désiré des voix traitées, ce qui augmente considérablement les possibilités d'interprétation. Les fonctions pratiques d'annulation et de rétablissement s'exécutent facilement à l'aide d'une pédale commutateur.

Interface audio USB

Le V6 peut servir d'interface audio à 2 entrées/2 sorties.

Mémoire de patch

Les enregistrements des paramètres de voix, d'harmonie et d'effet sont appelés « mémoires de patch » et peuvent être utilisés pour un rappel facile des réglages voulus. 100 mémoires de patch peuvent être conservées.

Looper

Des boucles vocales peuvent être enregistrées durant un maximum de 3,5 minutes et ensuite reproduites. Des boucles peuvent être superposées pour toute une variété de techniques d'interprétation en direct, y compris pour des chœurs a cappella et des percussions vocales.

Mode Memory

Pour sélectionner des mémoires de patch avec les pédales commutateurs.

Mode Looper

Utilisez ce mode pour contrôler le looper depuis les pédales commutateurs.

VOICE

Cette section peut modifier le son de la voix. Par exemple, utilisez-la pour corriger la hauteur en fonction de la tonalité ou pour donner à la voix un son enfantin, synthétique ou de vocodeur.

HARMONY

Peut ajouter jusqu'à deux voix d'harmonie. Cette section génère automatiquement des harmonies optimales en fonction de la tonalité.

EFFECT

Cette section ajoute de la réverbération, de la distorsion ou un autre effet au son d'origine pour changer son timbre.

FORMANT

Les formants sont les caractéristiques vocales créées par les différentes formes de bouche et de gorge. La pédale FORMANT du Vérmet de changer les caractéristiques vocales sans changer la hauteur.

COMP (compresseur)

Les sons entrants dont le volume dépasse un certain niveau peuvent être compressés pour diminuer leur volume afin d'obtenir un volume global plus régulier.

ENHANCE

Cet effet peut rendre le chant plus clair en mettant en valeur les hautes fréquences, et rendant la voix plus agréable par suppression des sons sifflants (sibilants) que l'on retrouve dans « hiss » et « shhhh ».

Mode ECO

Cette fonction coupe automatiquement l'alimentation après 10 heures sans utilisation.

Sommaire

Introduction 3

Termes utilisés dans ce mode d'emploi.... 4

Sommaire.... 5

Structure du V6 6

Nom et fonctions des parties.... 7

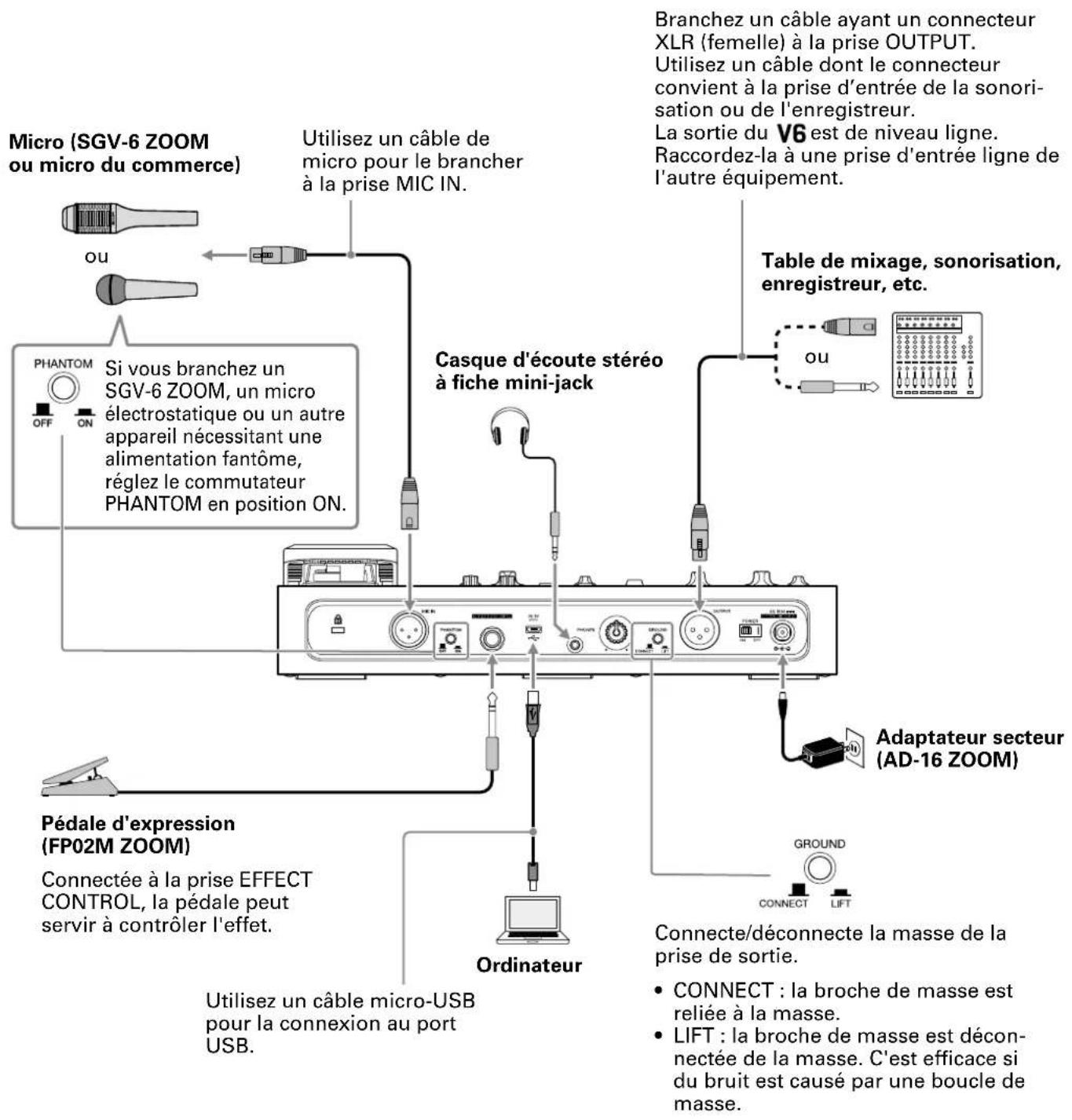

Faire les connexions.... 10

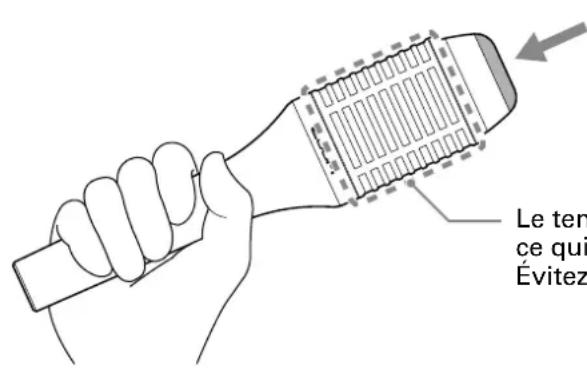

Présentation du micro SGV-6 ZOOM.... 11

Mise sous tension.... 12

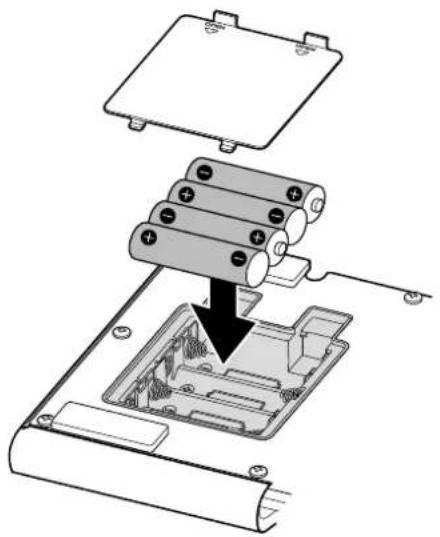

Emploi de piles.... 13

Réglage du volume et du timbre.... 14

Réglage du volume d'entrée du micro...... 14

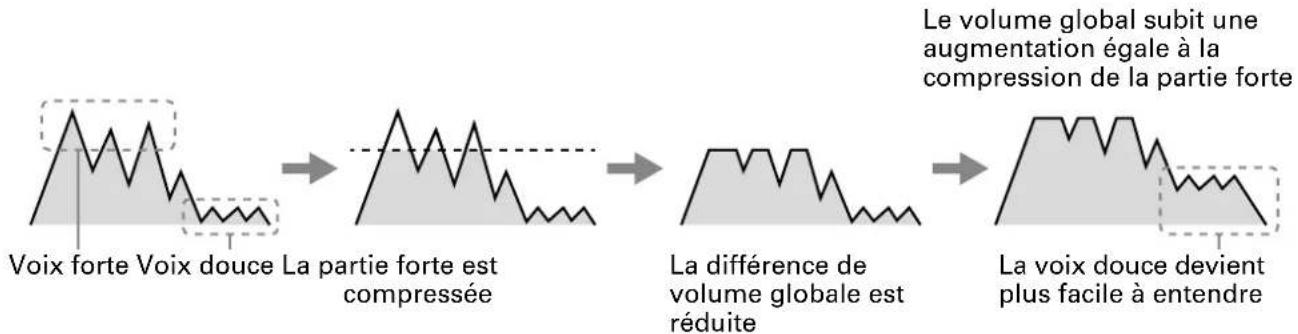

Réduction des variations de volume (fonction compresseur) 14

Mise en valeur du caractère de la voix (fonction Enhance).... 15

Réglage du volume du casque.... 15

Sélection des mémoires de patch.... 16

Utilisation de la section VOICE (voix) 17

Utilisation de la section HARMONY (harmonie).... 19

Utilisation de la section EFFECT (effet) 21

Sauvegarde des réglages dans des mémoires de patch.... 23

Utilisation de la pédale FORMANT.... 24

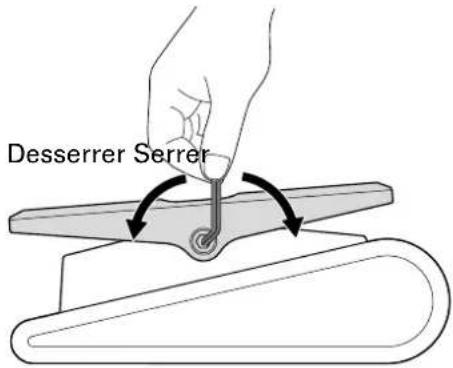

Réglage de la résistance de la pédale FORMANT.... 24

Emploi du looper 25

Activation du looper 25

Enregistrement et lecture de boucles...... 25

Superposition de boucles.... 26

Effacement de la boucle 27

Indicateurs affichés 27

Court-circuiter l'effet du V6 28

Autres réglages 29

Réglage du diapason de référence pour les voix et les harmonies.... 29

Indication du type des piles utilisées .... 30

Réglage du mode ECO pour éteindre automatiquement l'appareil lorsqu'il n'est pas utilisé.... 31

Restauration des réglages d'usine 32

Utilisation des fonctions d'interface audio ..... 33

Installation du pilote 33

Connexion à un ordinateur 34

Mise à jour du firmware.... 35

Guide de dépannage 36

Caractéristiques techniques 38

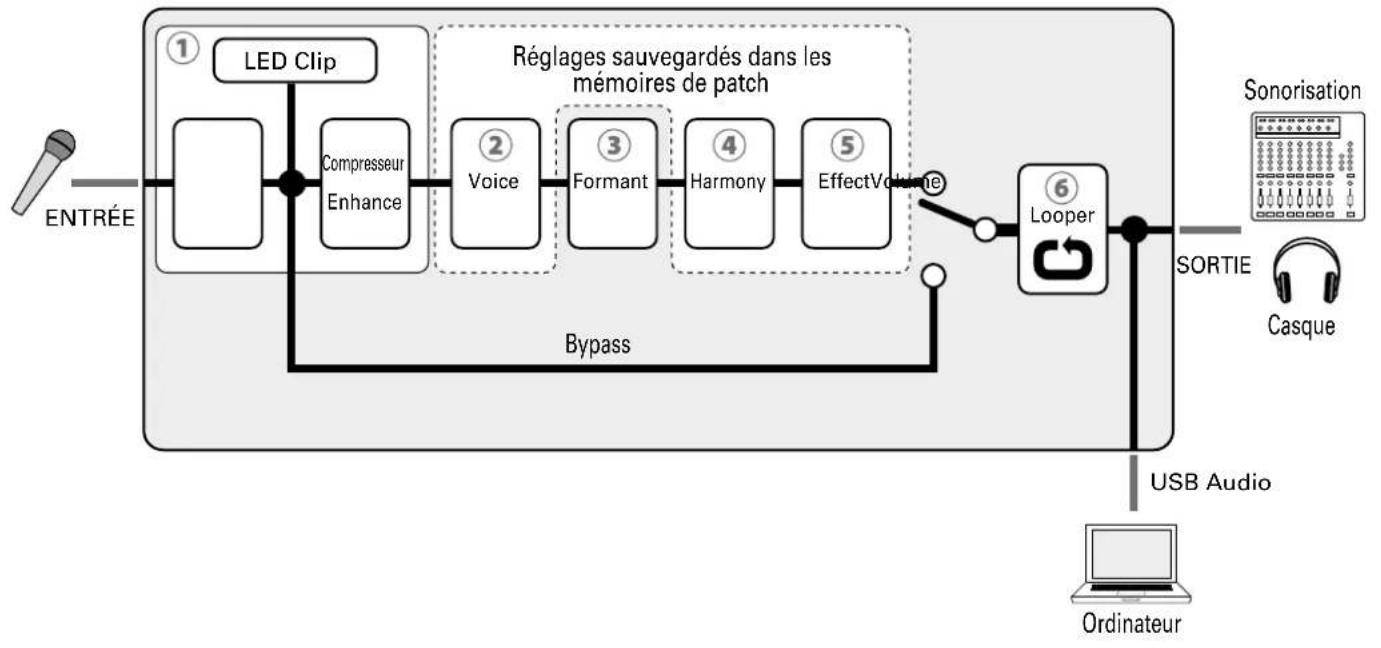

Parcours du signal

① Le volume et le timbre du son entrant par le micro peuvent être réglés.

(→ « Réglage du volume et du timbre » en page 14).

② Peut modifier les voix par correction de hauteur, transposition, vocodeur et d'autres options.

(→ « Utilisation de la section VOICE (voix) » en page 17).

③ La pédale FORMANT peut servir à changer les caractéristiques de la voix sans changer sa hauteur.

(→ Utilisation de la pédale FORMANT » en page 24).

④ Peut ajouter jusqu'à deux voix d'harmonie.

(→ Utilisation de la section HARMONY (harmonie) » en page 19).

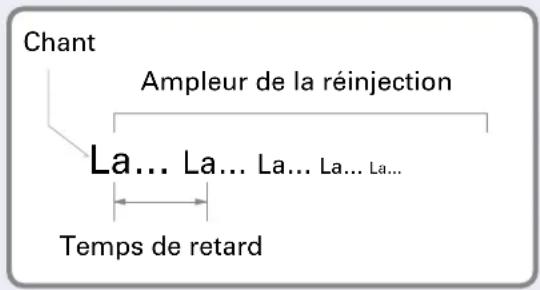

⑤ Utilisez cette section pour appliquer un délai, une réverbération ou un autre effet.

(→ Utilisation de la section EFFECT (effet) » en page 21).

⑥ Les phrases enregistrées peuvent être lues en boucle.

(→ Emploi du looper » en page 25).

À SAVOIR

Les réglages des sections VOICE, HARMONY et EFFECT (2 e4) peuvent être sauvegardés dans des mémoires de patch afin d'être facilement rappelés (→ « Sélection des mémoires de patch » en page 16, « Sauvegarde des réglages dans des mémoires de patch » en page 23).

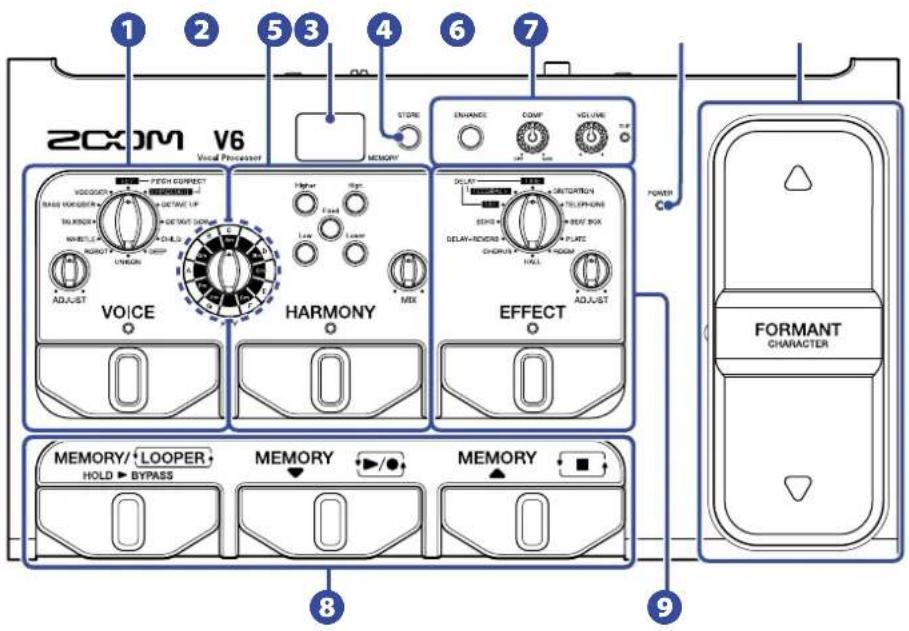

Face avant

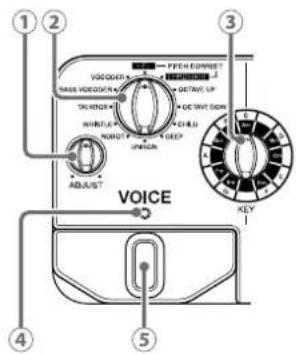

① Section VOICE (voix)

Modifie les voix par correction de hauteur, transposition, vocodeur et d'autres options.

① Bouton VOICE ADJUST
Sert à régler la voix.
② Bouton de sélection de voix Sélectionne le type de voix.
③ Bouton de sélection de tonalité (KEY) Sélectionne la tonalité pour la correction de hauteur.
④ Voyant VOICE Indique si la section VOICE est activée ou désactivée.
⑤ Pédale commutateur VOICE Active/désactive la section VOICE.

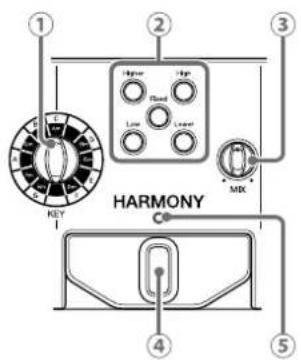

② Section HARMONY (harmonie)

Ajoute jusqu'à deux voix d'harmonie.

① Bouton de sélection de tonalité (KEY) Sélectionne la tonalité pour l'harmonisation.
② Touches de style d'harmonie Pressez-les pour activer les types d'harmonie.
③ Bouton HARMONY MIX Règle la balance entre le chant et l'harmonie.
④ Pédale commutateur HARMONY Active/désactive la section HARMONY.
⑤ Voyant HARMONY Indique si la section HARMONY est activée ou désactivée.

3 Écran

Affiche le numéro de la mémoire de patch sélectionnée et l'état du looper.

4 Touche STORE (mémoriser)

Pressez-la pour enregistrer les réglages actuels dans une mémoire de patch.

5 Section de contrôle d'entrée

Règle le volume et le timbre du son entrant par le micro.

① Touche ENHANCE
Active/désactive la fonction ENHANCE.
② Bouton COMP
Règle l'ampleur de la compression.
③ Bouton VOLUME
Règle le volume d'entrée du micro.
④ Voyant CLIP (écrêtage)
Indique l'état du son entrant.

6 Voyant POWER

Indique si l'appareil est ou non sous tension et l'état de charge des piles.

7 Pédale FORMANT

Change le caractère de la voix.

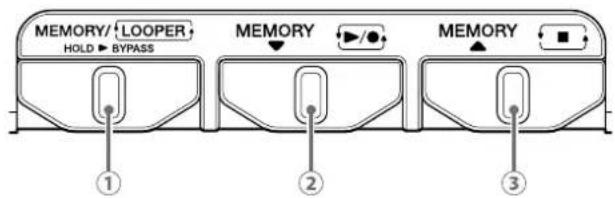

8 Section mémoires de patch/contrôle du looper

Sélectionne les mémoires de patch et gère le looper.

① Pédale commutateur MEMORY/LOOPER
Fait alterner entre le mode Memory et le mode Looper.
Maintenez-la pressée pour court-circuiter l'effet du V6.
② Pédale commutateur MEMORY ▼
Sert à sélectionner les mémoires de patch.
En mode Looper, sert à enregistrer et lire les boucles.
③ Pédale commutateur MEMORY ▲
Sert à sélectionner les mémoires de patch.
En mode Looper, sert à arrêter les boucles.

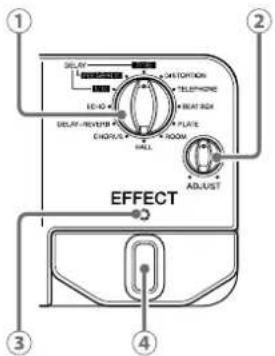

9 Section EFFECT (effet)

Applique un délai, une réverbération ou un autre effet.

① Bouton de sélection d'effet Sélectionne l'effet.
② Bouton EFFECT ADJUST Règle l'effet.
③ Voyant EFFECT Indique si la section EFFECT est activée ou désactivée.
④ Pédale commutateur EFFECT Active/désactive la section EFFECT.

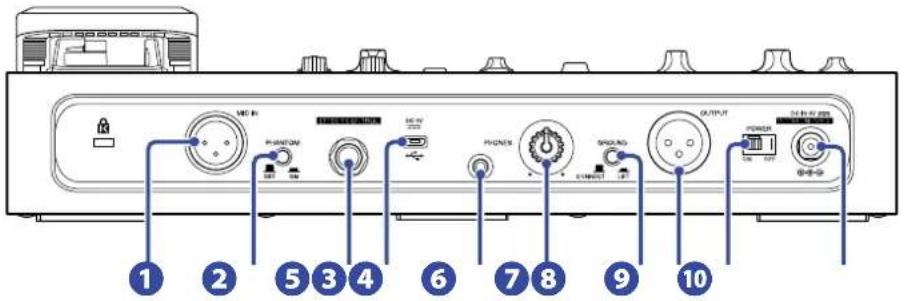

Face arrière

① Prise MIC IN

Branchez-y un micro.

2 Commutateur d'alimentation fantôme (PHANTOM)

Active/désactive l'alimentation fantôme +48 V.

Activez-la lorsque vous branchez par exemple un micro SGV-6 ZOOM ou un micro électrostatique nécessitant une alimentation fantôme.

3 Connecteur EFFECT CONTROL

Une pédale d'expression (FP02M ZOOM) peut être branchée ici pour contrôler l'effet.

4 Port USB

Branchez-y un ordinateur pour utiliser le V6 comme interface audio ou pour mettre à jour son firmware. Une batterie mobile peut également être connectée ici pour fournir l'alimentation.

5 Prise de sortie PHONES

Branchez-y un casque.

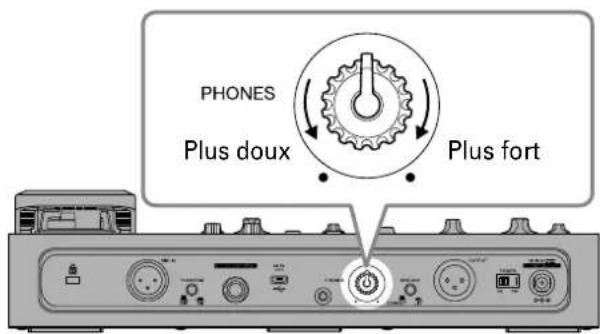

6 Bouton de volume de sortie PHONES

Règle le volume de sortie par le casque.

7 Commutateur GROUND LIFT

Connecte/déconnecte la masse de la prise de sortie.

8 Prise de sortie (OUTPUT)

Connectez-la à une table de mixage, à une sonorisation, à un enregistreur ou autre appareil audio pouvant régler la balance sonore.

1 : masse 2 : point chaud

3 : point froid

9 Interrupteur d'alimentation

Met l'appareil sous/hors tension.

10 Connecteur pour adaptateur secteur CC 9 V

Branchez ici l'adaptateur secteur dédié (AD-16 ZOOM).

NOTE

Réglez toujours le commutateur PHANTOM en position OFF si vous branchez un appareil n'acceptant pas une alimentation fantôme. Sans cela, l'appareil pourrait être endommagé.

Le SGV-6 est un micro directionnel basé sur les technologies des micros canons, conçus pour capturer le son spécifiquement dans la direction vers laquelle ils pointent.

En ne capturant que la voix, les sons des autres instruments présents sur scène sont ignorés, ce qui permet une correction de hauteur et une harmonisation plus précises.

■ Emploi du SGV-6

Chantez vers cette extrémité.

Le tenir par cette partie changera sa directivité, ce qui l'empêchera de fonctionner correctement. Évitez de le tenir ainsi durant l'utilisation.

NOTE

Le SGV-6 est un appareil délicat. Ne le laissez pas tomber et ne lui faites pas subir de chocs excessifs.

1. Baissez au minimum le volume des dispositifs de sortie.

2. Réglez POWER SUR ON. ON OFF

Cela met le V6 sous tension et s'allume en vert.

1. Montez le volume des dispositifs de sortie.

À SAVOIR

• 4 piles AA peuvent également être utilisées. N'utilisez qu'un seul type de piles (alcalines, NiMH ou lithium) à la fois (→« Emploi de piles » en page 13).
• L'alimentation peut également être fournie par le port USB.

Présentation du mode ECO

• Par défaut, le mode ECO (économie d'énergie) est activé (ON), donc l'alimentation se coupe automatiquement après 10 heures sans utilisation.
• Le mode ECO peut également être désactivé (réglé sur OFF) en écran SETTING (→ « Réglage du mode ECO pour éteindre automatiquement l'appareil lorsqu'il n'est pas utilisé » en page 31).

Emploi de piles

Ouvrez le compartiment des piles sous l'unité et installez-y 4 piles AA.

- Indiquez le type des piles utilisées pour un affichage fidèle de la charge restante (→ « Indication du type des piles utilisées » en page 30).

POWER

• s'allume en rouge quand la charge des piles s'affaiblit. Remplacez alors les piles par des neuves.

Réglage du volume d'entrée du micro

1. Tournez

Tout en chantant, réglez-le pour que Ⓞ s'allume en vert.

Plus doux

NOTE

Réglez le volume d'entrée du micro à un niveau qui permet aux sections VOICE et HARMONY de fonctionner correctement.

CLIP

• Volume trop élevé
CUP
• Volume bien adapté
CUP
• Volume trop faible

Réduction des variations de volume (fonction compresseur)

Les sons entrants dont le volume dépasse un certain niveau peuvent être compressés pour les réduire afin d'obtenir un volume général plus régulier.

Si un même morceau contient par exemple à la fois des cris ou du chant puissant et des phrases douces plutôt murmurées, régler le niveau en fonction du passage fort rendra inaudible le passage durant lequel le chant est doux. Compresser le volume du chant fort pour réduire les différences globales de volume permet de mieux entendre le passage plus doux.

1. Tournez

Tournez-le à droite pour augmenter l'effet.

Tournez-le complètement à gauche pour désactiver la fonction compresseur.

Mise en valeur du caractère de la voix (fonction Enhance)

La fonction Enhance du V6 deux effets.

- Faire ressortir le caractère de la voix

En mettant l'accent sur les hautes fréquences, le chant peut être plus clairement perçu plutôt que perdu dans le son d'un groupe.

- Supprimer les sons sifflants en « s » et autres sons sibilants

Les sons sibilants sont produits par l'air propulsé à travers les espaces interdentaires et comprennent les sons sifflants en « s ». Supprimer les sons sibilants qui deviennent gênants quand on monte le volume du micro peut rendre le son des voix plus agréable.

1. Pressez

Cela active la fonction Enhance et ENHANCE s'allume.

Réglage du volume du casque

En cas d'utilisation d'un casque pour écouter le V6 eglez le volume avec le bouton PHONES.

1. Tournez

Le V6 est livré avec des mémoires de patch contenant toute une variété de sons vocaux immédiatement utilisables.

Les mémoires de patch sauvegardent tous les réglages des sections VOICE, HARMONY et EFFECT. 100 mémoires de patch peuvent être conservées.

1. Pressez MEMORY ▼ MEMORY ▲ ou.

Utilisez-les pour sélectionner les mémoires de patch.

Le numéro de la mémoire de patch sélectionnée s'affiche à l'écran.

À SAVOIR

• Lorsqu'on allume le V6, les réglages de la dernière mémoire de patch utilisée sont chargés et l'écran affiche le numéro de cette mémoire de patch.
• Si des réglages sont effectués dans les sections VOICE, HARMONY ou EFFECT, (s'allume pour signaler qu'il y a des différences par rapport aux réglages sauvegardés. Sauvegardez les réglages si nécessaire (→ « Sauvegarde des réglages dans des mémoires de patch » en page 23).

Présentation des modes du V6

Le V6 deux modes : Memory et Looper.

• En mode Memory, les mémoires de patch peuvent être sélectionnées.
• En mode Looper, le looper peut être utilisé.

Pressez MEMORY/LOOPER pour alterner entre ces modes.

Le mode Memory est celui qui est activé à la mise sous tension du V6.

Utilisation de la section VOICE (voix)

Utilisez cette section pour modifier le son de la voix. Par exemple, utilisez-la pour corriger la hauteur en fonction de la tonalité ou pour donner à la voix un son enfantin, synthétique ou de vocodeur.

1. Pressez VOICE

La section VOICE est activée et VOICE s'allume.

2. Tournez VOICE

Cela sélectionne la voix.

3. Tournez ADJUST

Cela règle la voix.

*Pour des détails sur le réglage de la tonalité, voir l'étape 2 de « Utilisation de la section HARMONY (harmonie) » en page 19.
**Cela suit le réglage du diapason de référence (→ « Réglage du diapason de référence pour les voix et les harmonies » en page 29).

Voix Explication Fonction d'ADJUST
PITCH CORRECT - KEY**	Corrige la hauteur pour la tonalité choisie.*Il est possible de passer d'une délicate correction de hauteur à un effet mécanique qui change la hauteur par paliers.	Ampleur de la correction de hauteur
PITCH CORRECT - CHROMATIC**	Corrige la hauteur par demi-tons.Il est possible de passer d'une délicate correction de hauteur à un effet mécanique qui change la hauteur par paliers. Nous recommandons ce réglage lorsque la tonalité du morceau est inconnue ou si celui-ci contient de nombreux changements de tonalité.	Ampleur de la correction de hauteur
OCTAVE UP	Double la voix à l'octave supérieure.En conjonction avec la fonction HARMONY, de riches harmonies à trois voix peuvent être produites.	Fait la balance entre son d'origine et son d'effet
OCTAVE DOWN	Double la voix à l'octave inférieure.En conjonction avec la fonction HARMONY, de riches harmonies à trois voix peuvent être produites.	Fait la balance entre son d'origine et son d'effet
CHILD**	Rend la voix aiguë et enfantine en augmentant la hauteur et en changeant grandement le caractère.Cela corrige également la hauteur pour la tonalité choisie.*	Ampleur de la correction de hauteur
DEEP**	Rend la voix grave et profonde en abaissant la hauteur et en changeant grandement le caractère.Cela corrige également la hauteur pour la tonalité choisie.*	Ampleur de la correction de hauteur
UNISON	Crée le même effet que si vous chantiez deux fois la même partie en dupliquant le son avec un léger décalage de hauteur et de timing.	Niveau de mixage de l'effet
ROBOT**	Transforme le son en voix robotique sur la tonique de la tonalité choisie.*L'utiliser durant les intros et les intermèdes peut mettre en valeur un morceau.	Octave de la voix de robot
WHISTLE	A pour effet de donner l'impression de siffler rien qu'en chantant.L'octave du sifflement change selon que le bouton ADJUST est réglé dans sa moitié gauche ou droite.Choisissez l'octave en fonction de la hauteur du chant et réglez le volume du son d'origine.+2 octaves octavesSon d'origine au maximum Son d'origine au maximum	Quantité de son d'origine dans le mixage/octave du sifflement
TALKBOX**	Crée un effet sonore de type talk box.Corrige la hauteur pour la tonalité choisie.* La correction de hauteur TALKBOX suit une gamme à notes bleues et ajoute une tierce b aux gammes majeures et une quinte b aux gammes mineures naturelles.	Ampleur de la correction de hauteur
BASS VOCODER**	Crée un effet de son de vocodeur abaissé d'une octave.Corrige la hauteur pour la tonalité choisie.* Augmenter la correction de hauteur rapproche la hauteur du son de celle de la note jouée sur un clavier.	Ampleur de la correction de hauteur
VOCODER**	Crée un effet sonore de type vocodeur.Corrige la hauteur pour la tonalité choisie.* Augmenter la correction de hauteur rapproche la hauteur du son de celle de la note jouée sur un clavier. Utilisez cela conjointement à la fonction HARMONY pour un effet encore plus conséquent.	Ampleur de la correction de hauteur

Utilisation de la section HARMONY (harmonie)

Dans la section HARMONY, deux des cinq options peuvent être sélectionnées pour générer automatiquement des harmonies en fonction du réglage de tonalité (KEY).

1. Pressez HARMONY

La section HARMONY est activée et HARMONY s'allume.

2. Tournez

Choisissez la tonalité du morceau chanté.

Si vous utilisez des partitions, la tonalité peut être déterminée à partir de l'armure.

Qu'est-ce qu'une tonalité ?

Une tonalité est la gamme musicale de 7 notes utilisée dans un morceau. Les gammes à sonorité gaie sont connues sous le nom de tonalités majeures et celles à sonorité plus sombre sous le nom de tonalités mineures. La première note de la gamme donne son nom à la tonalité (A–G, en rappelant qu'en notation anglo-saxonne, A=la, B=si, C=do, D=re, E=mi, F=fa et G=sol). Par exemple, la gamme à sonorité plus gaie qui commence par C (do) et qui comporte les sept notes C, D, E, F, G, A et B (do, ré, mi, fa, sol, la et si) est appelée tonalité de do majeur (C). De même, la gamme plus sombre qui contient les mêmes notes mais commence par A (la) est la tonalité de la mineur (Am).

do majeur

do, ré, mi, fa, sol, la, si

C/do, D/ré, E/mi, F/fa, G/sol, A/la, B/si

la mineur

la, si, do, ré, mi, fa, sol

A/la, B/si, C/do, D/ré, E/mi, F/fa, G/sol

3. Pressez , ou .

s'allume et l'harmonie sélectionnée est ajoutée. Pressez plusieurs fois pour passer en revue les niveaux de volume : haut → moyen —bas aucun. La luminosité change avec le niveau.

Deux options d'harmonie peuvent être activées. L'activation d'une troisième option d'harmonie remplace celle qui avait été activée en premier.

Harmonie Explication

Higher +5 ou +6 degrés

High +3 ou +4 degrés

Fixed La note de la tonalité choisie à l'étape 2 (fixe)

Low -3 ou -4 degrés

Lower -5 ou -6 degrés

Harmonie Higher

Harmonie High

Note chantée

Harmonie Low

Harmonie Lower

Chaque harmonie est générée automatiquement en fonction de la tonalité sélectionnée à l'étape 2.

Exemple 1 : chanter un do (C) avec High et Higher sélectionnés quand la tonalité est do majeur produira les notes suivantes.

Harmonie Higher

Harmonie High

Note chantée

Exemple 2 : chanter C, D, E, F, G, A et B (do, ré, mi, fa, sol, la et si) quand la tonalité est do majeur produira les notes suivantes.

Hauteurs ajoutées par la fonction HARMONY

Les « degrés » sont le nombre de paliers dans la gamme par rapport à la tonique de la tonalité.

$$ - 8 - 7 - 6 - 5 - 4 - 3 - 2 + 2 + 3 + 4 + 5 + 6 + 7 + 8 $$

do ré mi fasol la si do ré mi fasol la si do

Note d'origine

Par exemple, quand « Higher » est activé, une harmonie sera automatiquement générée +5 ou +6 degrés au-dessus de la note chantée.

4. Tournez

Cela règle la balance du son d'origine par rapport aux harmonies.

Seul le son des harmonies sera produit si on le tourne à fond vers la droite.

Utilisation de la section EFFECT (effet)

Cette section ajoute de la réverbération, de la distorsion ou un autre effet au son d'origine pour changer son timbre.

1. Pressez

La section EFFECT est activée et ^EFFECT s'allume.

2. Tournez

Cela sélectionne l'effet.

3. Tournez

Cela règle l'effet.

Effet Explication Fonction d'ADJUST
DISTORTION Forte distorsion de la voix Quantité de distorsion
TELEPHONE Émulation de sonorité de téléphone rétro Bande de fréquences affectée
BEAT BOX		Ajoute de l'impact au beat boxing.Cela donne plus de puissance aux sons de grosse caisse et de caisse claire tout en accentuant la netteté des charlestons. Une compression modérée nivelle également les volumes des sons de grosse caisse, de caisse claire et de charleston, qui tendent à varier considérablement.	Ampleur de l'amplification
PLATE* Simulation de reverb à plaque			Durée de réverbération et rapport de mixage
ROOM*		Réverbération concise qui simule l'acoustique d'une pièce	Durée de réverbération et rapport de mixage
HALL*		Réverbération dense qui simule l'acoustique d'une salle	Durée de réverbération et rapport de mixage
CHORUS		Chorus doux et consistant	Niveau de mixage de l'effet
DELAY+REVERB*		Combine délai et réverbération	Durée de réverbération et rapport de mixage
ECHO		Délai court et précis qui accentue la clarté	Niveau de mixage de l'effet
DELAY**	TIME	Délai à son clair qui permet un réglage détaillé des paramètres	Temps de retard
	FEEDBACK		Ampleur de la réinjection
	MIX		Niveau de mixage de l'effet

*Cela produit un effet stéréo (une sortie stéréo est possible par la prise de sortie PHONES).
**L'effet DELAY est déterminé par ses paramètres TIME, FEEDBACK et MIX.

Remarques concernant les effets

TELEPHONE : il coupe les hautes et basses fréquences et donne au son une mauvaise qualité par distorsion.

REVERB : l'ajout de réverbérations donne ampleur et profondeur au son.

CHORUS : l'ajout d'un peu de fluctuations donne au son de l'épaisseur et une variation de texture.

DELAY : en répétant le son à intervalles réguliers, il est possible de créer un effet qui suit le rythme.

Réglage du délai

DELAY TIME : règle le temps qui s'écoula avant que le son retardé ne soit produit. Ce réglage peut aller jusqu'à 2 secondes.

Ampleur de réinjection (FEEDBACK) : règle le nombre de répétitions du son retardé.

À SAVOIR

• Lorsque DELAY - TIME est sélectionné, fonctionne comme un commutateur de battue du tempo (Tap Tempo) pour déterminer le temps de retard. Pressez plusieurs fois successivement pour régler le retard sur l'intervalle qui sépare les pressions.
• Si une pédale d'expression (FP02M ZOOM) est connectée, elle peut servir à régler l'effet (comme quand on tourne 📄). Les réglages par pédale ne sont pas sauvegardés dans la mémoire de patch.

Sauvegarde des réglages dans des mémoires de patch

Les réglages des sections VOICE, HARMONY et EFFECT peuvent être sauvegardés dans des mémoires de patch.

1. Pressez

L'écran clignote.

2. Pressez

Sélectionnez la mémoire de patch de destination.

Le numéro de la mémoire de patch sélectionnée s'affiche à l'écran.

3. Pressez

Les réglages actuels sont sauvegardés.

À SAVOIR

Pressez

pour mettre fin à la sauvegarde.

Utilisation de la pédale FORMANT

Les formants sont les caractéristiques vocales créées par les différentes formes de bouche et de gorge. En utilisant la pédale FORMANT pour changer les formants, les caractéristiques vocales peuvent être modifiées sans changer la hauteur.

1. Actionnez la pédale FORMANT.

Cela change le caractère de la voix.

Pressez vers l'avant (pointe du pied)

Cela rend la voix plus aiguë et plus mignonne.

Pressez vers l'arrière (talon)

Cela rend la voix plus grave et plus imposante.

Pédale non pressée

La voix retrouve automatiquement son caractère normal quand on retire le pied.

Réglage de la résistance de la pédale FORMANT

Le couple de la pédale FORMANT peut se régler pour qu'elle réagisse à la pression comme vous le souhaitez.

1. Insérez une clé hexagonale de 5 mm dans la vis de réglage du couple sur le côté de la pédale.
2. Tournez-la dans le sens horaire pour durcir la pédale et dans le sens antihoraire pour l'assouplir.

NOTE

Attention, trop desserrer la vis de réglage du couple de serrage peut entraîner une désolidarisation interne de la pédale l'empêchant de garder ensuite une position fixe.

Des voix peuvent être enregistrées et des boucles créées sur une durée allant jusqu'à 3,5 minutes.

Les boucles peuvent être superposées pour toute une variété de techniques d'interprétation en direct, y compris pour des chœurs a cappella et des percussions vocales.

Activation du looper

1. En mode Memory, pressez . MEMORY/LOOPER

s'affiche à l'écran.

À SAVOIR

Pressez

MEMORY/LOOPER

pour revenir en mode Memory.

Enregistrement et lecture de boucles

1. Pressez .

L'enregistrement démarre et r L s'affiche à l'écran.

À SAVOIR

Pressez pour annuler l'enregistrement (s'affiche à l'écran).

1. Pressez à nouveau .

L'enregistrement s'arrête, la lecture démarre et PL s'affiche à l'écran.

Si la durée maximale d'enregistrement est atteinte, l'enregistrement s'arrête automatiquement et la lecture en boucle commence.

1. Pressez .

La lecture s'arrête et PL clignote à l'écran.

Superposition de boucles

Des interprétations supplémentaires peuvent être ajoutées à la boucle enregistrée.

1. Pressez durant la lecture de la boucle.

La superposition commence et - s'affiche à l'écran.

Lorsque la fin de la boucle est atteinte, la lecture reprend depuis le début, et une nouvelle superposition peut être effectuée.

1. Pressez durant la superposition.

Cela arrête la superposition., mais la lecture en boucle continue.

PL s'affiche à l'écran.

■ Suppression de la dernière boucle enregistrée

1. Durant la lecture de boucle, pressez deux fois rapidement.

Après que Ud ait clignoté à écran, apparaît.

■ Restauration de la boucle supprimée

1. Après avoir supprimé une boucle, pressez à nouveau deux fois rapidement.

Après que rd ait clignoté à écran, apparaît.

Effacement de la boucle

1. Avec la lecture de boucle arrêtée, pressez et maintenez enfoncée

La boucle enregistrée est effacée et LP s'affiche à l'écran.

Indicateurs affichés

Indicateur	Explication
	LOOPER : aucune boucle enregistrée
	REC : boucle en cours d'enregistrement
	PLAY : boucle en cours de lecture (clignote à l'arrêt)
	UNDO (annuler) : suppression de la dernière boucle rajoutée
	REDO (rétablir) : restauration de la dernière boucle supprimée avec UNDO

1. Pressez et maintenez. HOLD ▶ BYPASS

L'effet du V6 est court-circuité et l'affichage devient le suivant.

En mode Memory

Le numéro de la mémoire de patch et « bP » (bypass) alternent à l'écran.

En mode Looper

L'état du looper et « bP » (bypass) alternent à l'écran.

HOLD ▶ BYPASS Pressez pour remettre l'effet dans le circuit.

Réglage du diapason de référence pour les voix et les harmonies

Règle le diapason utilisé pour corriger la hauteur de la voix et ajouter des harmonies.

1. En maintenant pressée, réglez sur ON ON OFF

Après que Pt (pour hauteur ou « Pitch ») se soit affiché, la valeur de réglage actuelle apparaît.

1. Pressez MEMORY ▼ MEMORY ▲ OU.

Réglez le diapason de référence par paliers de 1 Hz (la valeur par défaut est 440 Hz).

Qu'est-ce que le diapason de référence ?

La hauteur utilisée pour le la (A) de référence est exprimée en hertz (Hz).

Les hauteurs des voix et des harmonies peuvent être accordées sur les instruments qui jouent en même temps en choisissant le même diapason (hauteur de référence) pour le V6.

1. Pressez

L'affichage clignote rapidement, le réglage est sauvegardé et le V6 reprend son fonctionnement normal.

À SAVOIR

Pressez MEMORY/LOOPER pour annuler le changement de réglage.

Indication du type des piles utilisées

Indiquez le type des piles utilisées pour un affichage fidèle de la charge restante.

1. En maintenant pressée, reglez sur ON ON OFF

Après que bt (pour « batteries ») se soit affiché, la valeur de réglage actuelle apparaît.

1. Pressez MEMORY ▼ MEMORY ▲ OU.

Indiquez le type des piles utilisées.

• R/L Piles alcalines
  • nL Batteries nickel-hydrure métallique
  • L1 Piles au lithium

• Pressez STORE

L'affichage clignote rapidement, le réglage est sauvegardé et le V6 reprend son fonctionnement normal.

À SAVOIR

Pressez MEMORY/LOOPER pour annuler le changement de réglage.

Réglage du mode ECO pour éteindre automatiquement l'appareil lorsqu'il n'est pas utilisé

Cette fonction peut être utilisée pour couper automatiquement l'alimentation après 10 heures sans utilisation.

1. En maintenant pressée, réglez sur ON ON OFF

Après que EC se soit affiché, la valeur de réglage actuelle apparaît.

1. Pressez MEMORY ▼ MEMORY ▲ OU.

Sélectionnez le réglage.

• On L'alimentation se coupera automatiquement après 10 heures sans utilisation.
• DF Le mode ECO est désactivé.

1. Pressez STORE

L'affichage clignote rapidement, le réglage est sauvegardé et le V6 reprend son fonctionnement normal.

À SAVOIR

Pressez MEMORY/LOOPER pour annuler le changement de réglage.

Restauration des réglages d'usine

1. En maintenant pressée la touche STORE réglez sur POWER ON OFF

clignote à l'écran.

1. Pressez STORE

L'affichage clignote rapidement, l'initialisation s'effectue, les réglages d'usine par défaut sont rétablis et le V6 reprend son fonctionnement normal.

NOTE

L'initialisation remplace tous les réglages, y compris les mémoires de patch, par les valeurs d'usine par défaut. Soyez donc sûr de vous avant d'utiliser cette fonction.

À SAVOIR

Pressez MEMORY/LOOPER pour annuler le changement de réglage.

Installation du pilote

Windows

1. Téléchargez sur l'ordinateur le pilote «"ZOOM V6 Driver » depuis le site www.zoom.co.jp.

NOTE

• Vous pouvez télécharger le dernier pilote « "ZOOM V6 Driver » depuis le site web ci-dessus.

• Téléchargez le pilote adapté au système d'exploitation que vous utilisez.

• Lancez le programme d'installation et suivez les instructions pour installer le pilote ZOOM V6 Driver.

NOTE

• Voir le Guide d'installation inclus avec le pilote pour les détails de la procédure d'installation.
• Si l'alimentation fournie par le bus USB est insuffisante, ou si vous souhaitez alimenter l'appareil au moyen d'un adaptateur secteur, utilisez l'adaptateur secteur dédié (AD-16 ZOOM).

Mac et appareils iOS

Aucune installation de pilote n'est nécessaire si vous utilisez un Mac ou un appareil iOS.

Connexion à un ordinateur

1. Utilisez un câble USB pour raccorder le V8'ordinateur ou à l'appareil iOS.

NOTE

En cas de connexion à un appareil iOS, utilisez un adaptateur pour appareil photo Lightning vers USB (ou Lightning vers USB 3).

1. Réglez POWER sur ON. ON OFF

Une fois sous tension, le V6 se connecte à l'appareil iOS.

Pour la connexion à un ordinateur, passez à l'étape 3.

1. Choisissez le v6 comme périphérique audio à utiliser par l'ordinateur.

Consultez le site web de ZOOM (www.zoom.co.jp), et téléchargez le firmware du V6

1. Utilisez un câble USB pour raccorder le V8'ordinateur.

1. En maintenant pressées ET, réglez sur ON.

Cela met le V6 sous tension et s'allume en orange.

UP (mise à jour ou « Update ») s'affiche à l'écran.

1. Lancez l'application de mise à jour du firmware sur l'ordinateur.

2. Exécutez la mise à jour.

Pendant la mise à jour, POWER clignote en orange.

Lorsque la mise à jour est terminée, POWER s'allume en vert.

NOTE

- Ne débranchez pas le câble USB pendant une mise à jour du firmware.

- Dans le cas peu probable où une mise à jour du firmware échouerait en cours, s'allumera en rouge et Er (« Erreur ») s'affichera à l'écran. Effectuez à nouveau la mise à jour du firmware en repartant de la première étape de cette procédure.

1. Une fois la mise à jour terminée, réglez SUPER OFF et débranchez le câble USB.

À SAVOIR

La mise à jour de la version de firmware n'efface pas les mémoires de patch sauvegardées.

L'unité ne s'allume pas

• Vérifiez que l'interrupteur d'alimentation POWER est bien réglé sur ON (→ « Mise sous tension » en page 12).
• Si vous utilisez des piles, vérifiez qu'elles sont encore chargées (→ « Mise sous tension » en page 12).

Pas de son ou son très faible

• Vérifiez les connexions (→ « Faire les connexions » en page 10).
• Montez le volume des dispositifs de sortie.
• Si vous utilisez un casque, augmentez le volume d'écoute au casque (→ « Réglage du volume du casque » en page 15).

Il y a beaucoup de bruit

• Vérifiez qu'un câble blindé n'en est pas la cause.
• Utilisez un authentique adaptateur secteur ZOOM (→ « Faire les connexions » en page 10).
• Vérifiez le réglage du commutateur GROUND LIFT (→ « Faire les connexions » en page 10).

Le son a une distorsion étrange ou un timbre bizarre

• Réglez le volume d'entrée à un niveau approprié (→ « Réglage du volume d'entrée du micro » en page 14).
• Réglez l'ampleur de la compression (→ « Réduction des variations de volume (fonction compresseur) » en page 14).

La fonction VOICE n'a pas d'effet

- Réglez le bouton VOICE ADJUST (→ « Utilisation de la section VOICE (voix) » en page 17).

La fonction HARMONY n'a pas d'effet

• Utilisez le bouton HARMONY MIX pour régler le volume de l'harmonie (→ « Utilisation de la section HARMONY (harmonie) » en page 19).
• Utilisez le bouton de sélection KEY pour régler correctement la tonalité (→ « Utilisation de la section HARMONY (harmonie) » en page 19).

- Réglez le bouton EFFECT ADJUST (→ « Utilisation de la section EFFECT (effet) » en page 21).

Les piles se déchargent rapidement

• Vérifiez que vous n'utilisez pas des piles au manganèse. Des piles alcalines doivent fournir une autonomie d'environ 3,5 heures de fonctionnement continu.
• Vérifiez le réglage de type des piles.
  Le réglage doit correspondre aux piles utilisées afin d'afficher avec précision la charge restante (→ « Indication du type des piles utilisées » en page 30).
• Une pile/batterie se décharge par nature plus rapidement dans des lieux où règne une basse température.

Caractéristiques techniques

Section VOICE (voix) 12 types
Section EFFECT (effet) 10 types
Section HARMONY (harmonie) 5 types
Nombre de mémoires de patch 100
Fréquence d'échantillonnage 44,1 kHz
Conversion A/N 24 bit, suréchantillonnage 128 fois
Conversion N/A 24 bit, suréchantillonnage 128 fois
Traitement du signal 32 bit
Réponse en fréquence 20 Hz - 20 kHz (+1 dB/-3 dB) (charge de 200 kΩ)
Écran LED 2 chiffres, 7 segments
Entrées SGV-6 Directivité : super cardioïde (3 unités micro directionnelles)Sensibilité: -46 dB/Pa à 1 kHz (chaque unité micro)Pression acoustique maximale en entrée: 140 dB SPL
	MIC IN	Prise XLRGain d'entrée: +3 - +40 dBNiveau d'entrée maximal: +4 dBuImpédance d'entrée: 3 kΩ ou plus (1 kHz)Alimentation fantôme: +48 V
Sorties	OUTPUT	Prise XLRNiveau de sortie maximal: +8 dBuImpédance de sortie: 50 Ω (point chaud - masse, point froid - masse, 1 kHz)100 Ω (point chaud - point froid, 1 kHz)GROUND LIFT (suppression de masse commutable)
	PHONES	Mini-jack stéréoNiveau de sortie maximal: 20 mW + 20 mW (sous charge de 32 Ω)
Bruit rapporté à l'entrée (lorsque l'alimentation fantôme est coupée)		-125 dBu ou moins (pondération A, entrée 150 Ω, gain d'entrée +40 dB)
Bruit de fond (bruit résiduel)		-75 dBu
Entrée de contrôle		Entrée pour FP02
Alimentation		Adaptateur secteur (CC 9 V, 500 mA, pôle négatif au centre) (AD-16 ZOOM)4 piles AA (environ 3,5 heures de fonctionnement continu avec des piles alcalines)
USB		Connecteur: micro-USBFonctionnement comme interface audio: 2 entrées/2 sorties USB2.0 Full Speed, 44,1 kHz, 16/24/32 bitL'alimentation peut également être fournie par le port USB.Si vous utilisez un câble conçu uniquement pour l'alimentation, les autres fonctions USB ne peuvent pas être utilisées.
Dimensions externes		181 mm (P) × 320 mm (L) × 77 mm (H)
Poids		1,56 kg (sans les piles)
En option		FP02, pédale d'expression

Note : 0 dBu = 0,775 V
