A1X Four - Processeur ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur multi-effets pour instruments
Modèle	Zoom A1X Four
Dimensions (L x l x H)	156 mm x 216 mm x 52 mm
Poids	610 g (sans piles)
Alimentation	4 piles AA (environ 18 h), adaptateur secteur 9V DC (AD-16), USB
Nombre de mémoires de patch	50 (10 par banque)
Nombre d'effets simultanés max	5
Types d'effets	Réverbération, chorus, distorsion, filtre, anti-feedback, etc.
Boucleur (Looper)	Durée max 30 secondes, superposition, arrêt instantané/fondu
Rythmes intégrés	67 patterns (métronome, batterie, percussions)
Accordeur	Chromatique et accordage guitare avec flat tuning
Égaliseur	3 bandes (Lo/Mid/Hi) + volume général
Connectique	Entrée instrument (6,35 mm), AUX IN (mini-jack), sortie (6,35 mm stéréo), USB micro-B, adaptateur secteur
Pédale d'expression	Intégrée pour contrôle d'effets (uniquement sur A1X Four)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser uniquement l'adaptateur spécifié, ne pas exposer à l'eau
Réparabilité	Pièces détachées disponibles auprès du fabricant ; mise à jour firmware via USB
Fonctionnalités supplémentaires	Mode ECO, présélection (PRESELECT), verrouillage de banque (BANK HOLD), sauvegarde automatique

FOIRE AUX QUESTIONS - A1X Four ZOOM

Comment alimenter le Zoom A1X Four ?

Vous pouvez utiliser 4 piles AA (environ 18 heures d'autonomie sans rétroéclairage), un adaptateur secteur dédié ZOOM AD-16 (9V DC, centre négatif) ou une alimentation via le port USB (câble non fourni).

Quel est le nombre maximal d'effets utilisables simultanément ?

Vous pouvez utiliser jusqu'à 5 effets dans une même mémoire de patch. Si la puissance de traitement est dépassée, le message 'PROCESS OVERFLOW' s'affiche et l'effet concerné est court-circuité.

Comment enregistrer une boucle avec le looper ?

Appuyez sur la touche LOOPER, puis sur la pédale de gauche pour démarrer l'enregistrement. Appuyez à nouveau pour arrêter et lancer la lecture en boucle. La durée maximale est de 30 secondes. Vous pouvez superposer des couches supplémentaires en appuyant à nouveau pendant la lecture.

Puis-je utiliser un micro avec le A1X Four ?

Oui, en branchant l'adaptateur MAA-1 (vendu séparément) qui permet de connecter un micro XLR et fournit une alimentation fantôme +48V. Le niveau d'entrée se règle avec la molette du MAA-1.

Comment accorder mon instrument ?

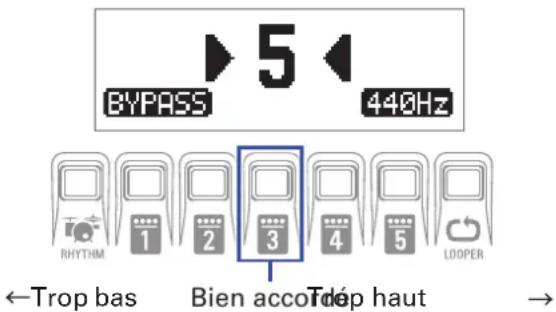

Appuyez simultanément sur les deux pédales commutateurs pour activer l'accordeur. Par défaut, il est en mode chromatique (CHROMATIC). Vous pouvez changer le type d'accordeur (guitare, guitare 7 cordes, open tuning, etc.) dans les réglages de l'accordeur (touche SETTING).

Que faire en cas de larsen ?

Utilisez l'effet Anti FB (anti-feedback). Placez-le en première position dans la chaîne d'effets. Réglez-le sur 'Auto' pour qu'il détecte et coupe automatiquement la fréquence problématique, ou sélectionnez manuellement la fréquence à atténuer.

Comment sauvegarder mes réglages de patch ?

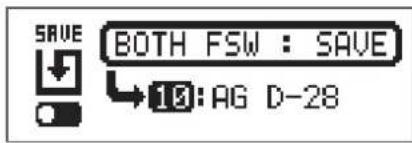

Après avoir modifié un patch, allez dans l'écran SETTING (touche SETTING), puis choisissez 'SAVE'. Sélectionnez le numéro de patch de destination (ou le même pour écraser) puis appuyez simultanément sur les touches correspondant à 'YES'.

Le rétroéclairage de l'écran peut-il être réglé ?

Oui, dans l'écran SETTING > 'PWR/LCD'. Vous pouvez choisir entre 'OFF' (toujours éteint), 'ON' (toujours allumé), '15s' ou '30s' (extinction après 15 ou 30 secondes d'inactivité).

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site ZOOM. Éteignez l'appareil, maintenez enfoncées les touches correspondantes (voir notice) et branchez le câble USB sur l'ordinateur. Lancez l'outil de mise à jour sur l'ordinateur. Ne débranchez pas pendant l'opération.

Comment restaurer les réglages d'usine ?

Maintenez enfoncée la touche SETTING tout en allumant l'appareil. Un écran de confirmation apparaît : tournez le bouton pour sélectionner 'YES' puis appuyez sur la pédale pour confirmer. Attention : cela efface toutes vos mémoires de patch.

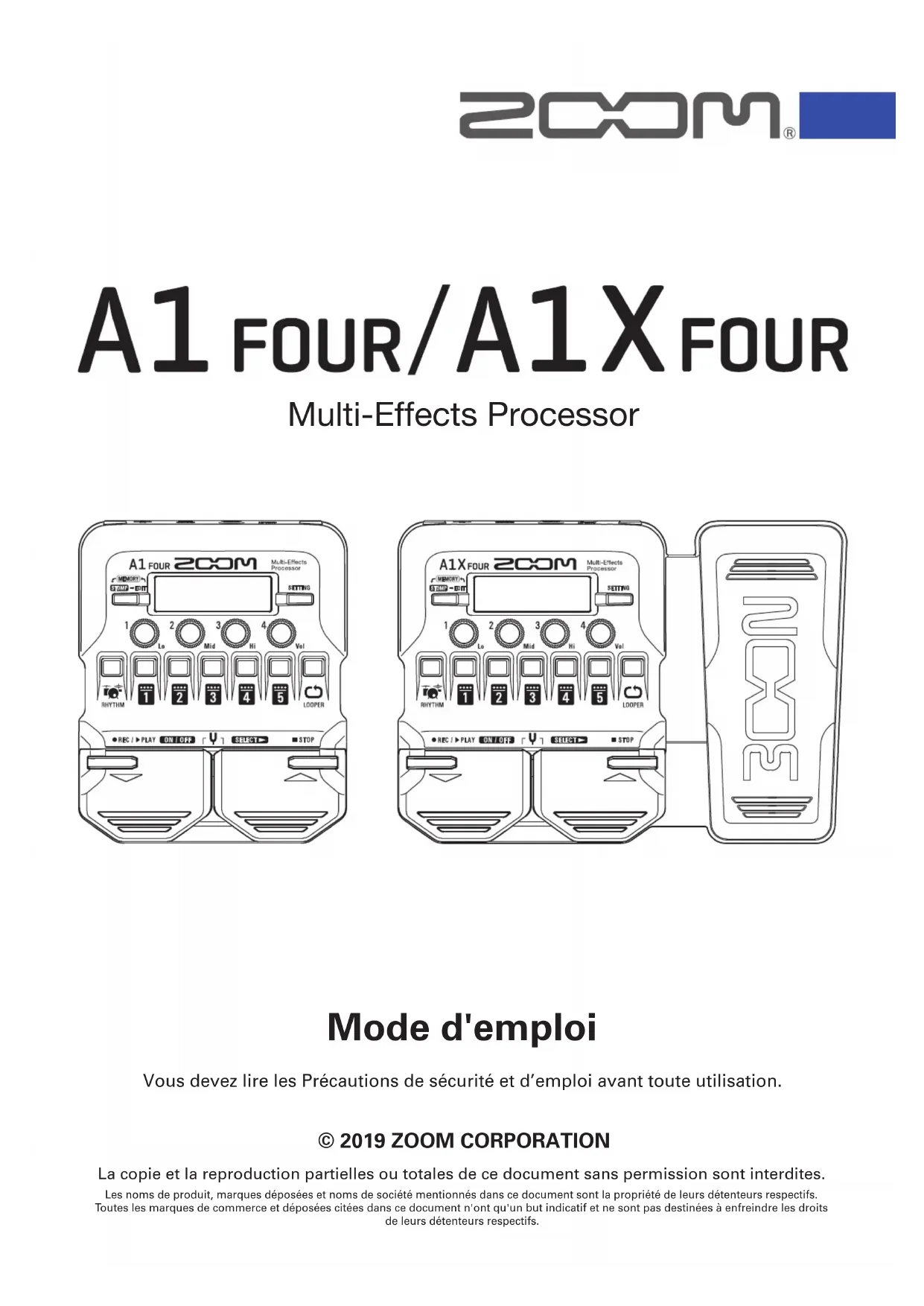

MODE D'EMPLOI A1X Four ZOOM

Vou des ce t d'empoi ait ueition.

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n' ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.

Merci beaucoup d'avoir besoin un processeur multi-effet AZOMA/A1XFOUR

Ce processeur multi-effet possède une grande diversité d'effets incluant réverbération, chorus et distorsion, qui peuvent être utilisés en combinaison pour modifier le son. Les combinaisons d'effets et les réglages des paramètres peuvent être enregistrés dans des mémoires de patch que vous pouvez rappeler et utiliser lorsque vous le souhaitez. Tout d'abord, essayez de parcourir les mémoires de patch préregliées pour voir comment elles affectent le son.

Comprénde les caractéristiques de chaque effet est important pour en tirer le meilleur parti et concevoir vos propressons. En désactivant un par un les effets d'une mémoire de patch pré régée (preset), vous dévriez pouvoir rapidement apprendre leur role. Si les changements apportés à un son sont difficiles à percevoir, essayez de couper tous les effets sauf un et de régler ses paramètres tout en jouant. L'ordre des effets a également un impact sur le son. Essayer un autre ordre des effets peut vous rapprocher du son recherche.

Ce processeur multi-effet vous permet de profiter facilement d'une grande diversité desons.

Nos esperons que you apprecierez son utilisation pendant de nombreuses années.

Principales caractéristiques de l'A1 FOUR/A1XFOUR

Elaborez dessons intuitivementgraceàdes manipulationsfacies

Il est possible de creer un son de façon rapide et intuitive grâce au fonctionnement comparable à celui d'une pédale d'effet compacte.

Adaptateur pour micro MAA-1

Les effets peuvent également être appliqués à un instrument acoustique en branchant un micro à connecteur XLR au moyen du MAA-1. De plus, une alimentation fantôme (+48 V) peut être fournie, permettant l'utilisation avec des micro-cravates et autres microphones electrostatiques.

Dessons d'effet optimisés pour l'utilisation avec des instruments acoustiques

En plus des effets de base de notre dernière série G, ce processeur comprend des effets de guitare acoustique très appréciés de notre série AC ainsi que des effets optimisés pour divers instruments acoustiques. Jouez avec les effets sans crainte de larsen grâce à l'emploi de l'effect anti-feedback. De plus, en utilisant l'application gratuite Guitar Lab de gestion des effets sur un ordinateur (Mac/Windows), vous pouvez ajouter des effets disponibles en ligne ainsi par exemple que modifier et sauvegarder des mémoires de patch.

Patterns rythmiques d'une grande polyvalence

Des patterns rythmiques simples, utilisables dans divers genres, sont intégrés.

Looper de 30 secondes

Il est possible de superposer des enregistrements son sur son à l'aide du looper d'une capacité de 30 secondes. De plus, c'est pratique pour l'utilisation d'instruments acoustiques puissants non amplifiés car placer le looper en début de la chaine d'effets permet de jouer le son une seule fois, puis de le boucler et de le manipuler sans avoir à le jouer.

L'égalisation peut être rapidement adaptée en fonction des conditions de jeu

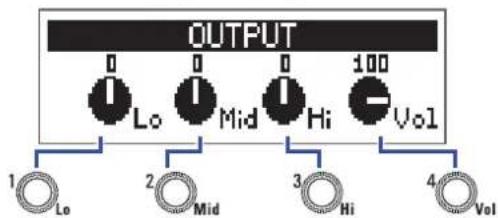

Dans les modes MEMORY et STOMP, 3 boutons d'égaliseur (Lo/Mid/Hi) et un bouton de volume (Vol) peuvent être utilisés pour régler le son produit en sortie. Ils permettent des ajustements rapides au cas où l'environnement de jeu changerait.

Longue autonomie sur piles

18 heures de fonctionnement en continu sont possibles avec 4 piles AA ( quand le rétroéclairage de l'écran LCD est coupé).

Mémoire de patch

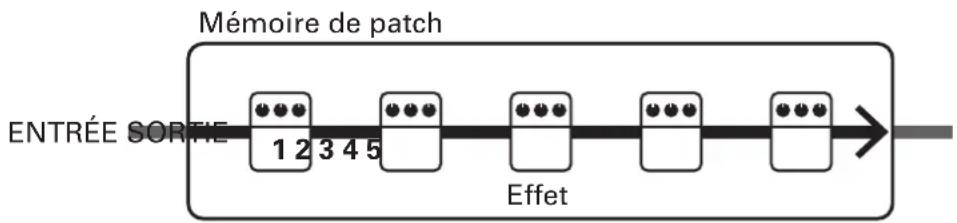

Une « mémoire de patch » memorise l'état activé/désactivé des effets et les valeurs de leurs paramètres. Les effets sont sauvégardés et rappelés sous forme d'unités appelées mémoires de patch. Cinq effets peuvent être ajoutés dans une même mémoire de patch, et l'Aperitur/AxVourjusqu'a 50 mémoires de patch.

Banque

Un groupe de 10 mémoires de patch est une « banque ». Les mémoires de patch peuvent être rapidement rappelées en changeant de banque. L'Alleatoire/Alles-Four

Type d'effet

Les types d'effets courent divers effets, incluant réverbération, chorus et distorsion. Les effets peuvent être sélectionnés parmi ces types pour être ajoutés aux mémoires de patch.

Mode MEMORY

Pour selectionner des mémoires de patch avec les pédales commutateurs.

Mode STOMP

Pour activer/desactiver des effets de mémoire de patch avec les pédales commutateurs.

Mode EDIT

Dans ce mode, modifie les types et paramètres d'effet ainsi que les effets utilisés dans une mémoire de patch.

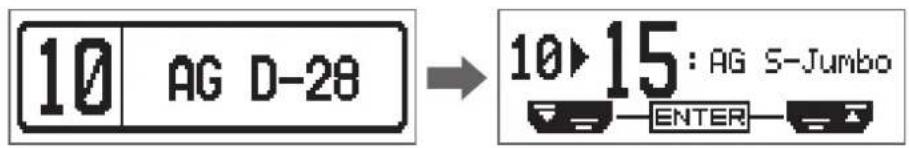

PRESELECT

Cette fonction de préselection vous permet de préparer le passage à une autre mémoire de patch située dans n'importe quel emplacement mémoire tout en continuant à utiliser le son de la mémoire de patch actuellement sélectionnée.

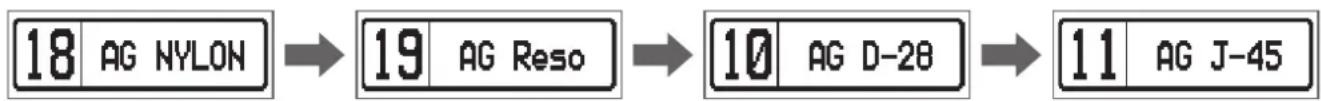

BANK HOLD

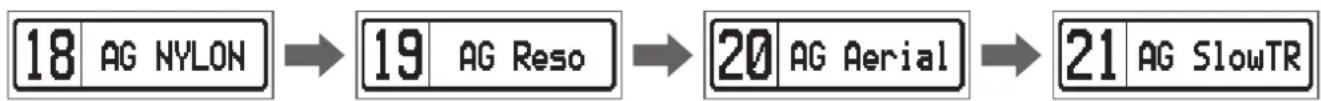

Cette fonction permet de limiter les possibités de changement de mémoire de patch à la banque actuelle.

AUTO SAVE

Cette fonction entraine la sauvégarde automatique des changements apportés aux réglages de mémoire de patch et d'effet.

Mode ECO

Cette fonction coupe automatique l'alimentation après 10 heures sans utilisation.

Anti-feedback

Cet effet permet de détecter et de couper la bande de fréquences qui est réinjectée et qui crée un « larsen » afin de réduire ce dernier.

Sommaire

Introduction 2

Termes utilisés dans ce mode d'emploi 3

Sommaire 4

Branchement d'un micro avec le MAA-1 11

Réglage du caractère général du son et du niveau de sortie 13

Emploi des mémoires de patch (mode MEMORY) 14

Passage en mode MEMORY 14

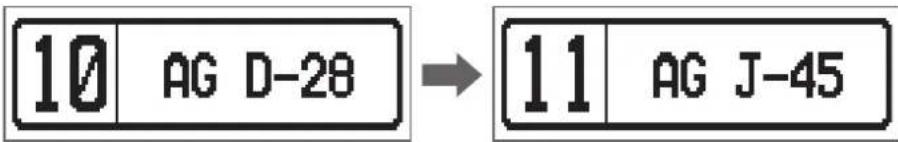

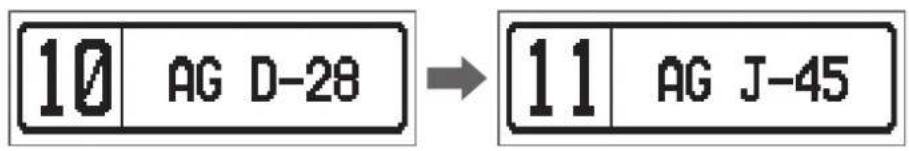

Selection des mémoires de patch et des banques 15

Changement des réglages individuels de mémoire de patch. 16

Activation/désactivation des effets avec les pédales commutateurs (mode STOMP) 18

Activation du mode STOMP 18

Activation/desactivation des effets avec les pédales commutateurs 19

Modification des effets (mode EDIT) 20

Sélection des effets 21

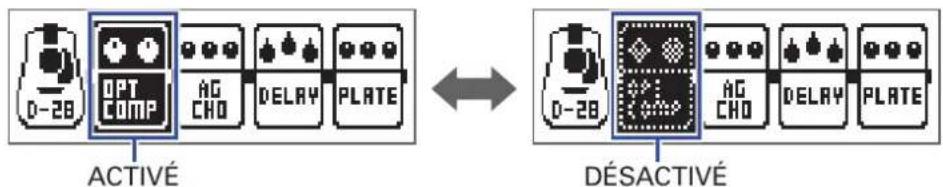

Activation/desactivation des effets 21

Changement des types d'effet 22

Réglagedes paramétresd'effet 23

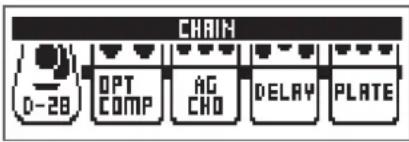

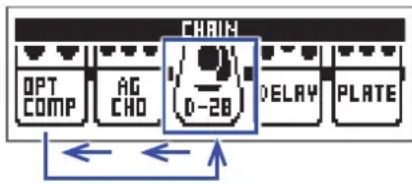

Changement de I'ordre des effets 24

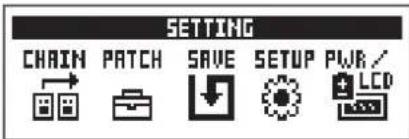

Gestion des mémoires de patch 25

Sauvegarde des mémoires de patch 25

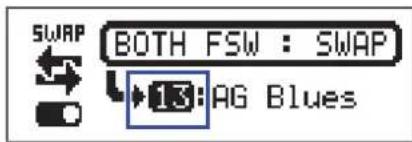

Intervention de mémoires de patch 27

Réglagedutempogeneral 29

Réglage de la fonction AUTO SAVE 30

Réglage de la fonction PRESELECT 33

Réglage de la fonction BANK HOLD 36

Réglages de l'alimentation et de l'affichage 37

Indication du type de pile utilisé 37

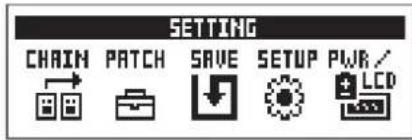

Réglage du mode d'économie d'énergie (ECO) 38

Réglage de durée du rétroéclairage 39

Réglage du contraste de l'écran 40

Emploi de I'accordeur 41

Activation de I'accordeur 41

Accordage des instruments 41

Modification des réglages d'accordeur 43

Prévention du larsen 45

Emploi des rythmes 46

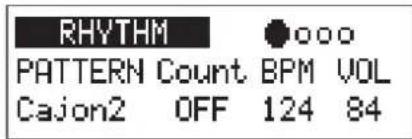

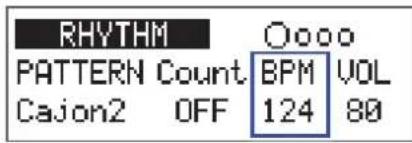

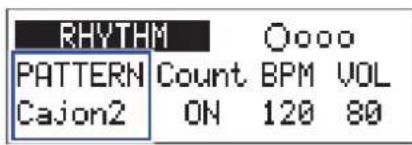

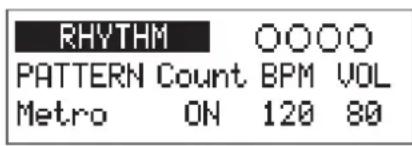

Activation de la fonction rythmique (RHYTHM) 46

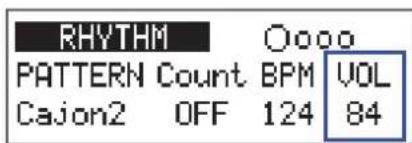

Réglagedurrythme 47

Lancement/arrêt d'un rythme 48

Patterns rythmiques 49

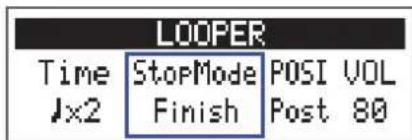

Emploi du looper 50

Activation du looper 50

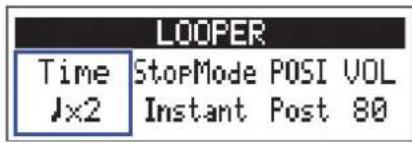

Réglagedu looper 51

Enregistrement et lecture de boucles 53

Superposition de boucles 54

Effacement de la boucle 55

Emploi de la pedale d'expression (A1XFOUR uniquement) 56

Réglage des effets contrôlés par pedale 56

Réglage de la pedale 57

Gestion du firmware 59

Verification des versions de firmware 59

Mise à jour du firmware 60

Restauration des réglages d'usine 61

Guide de dépannage 62

Charactéristiques techniques 63

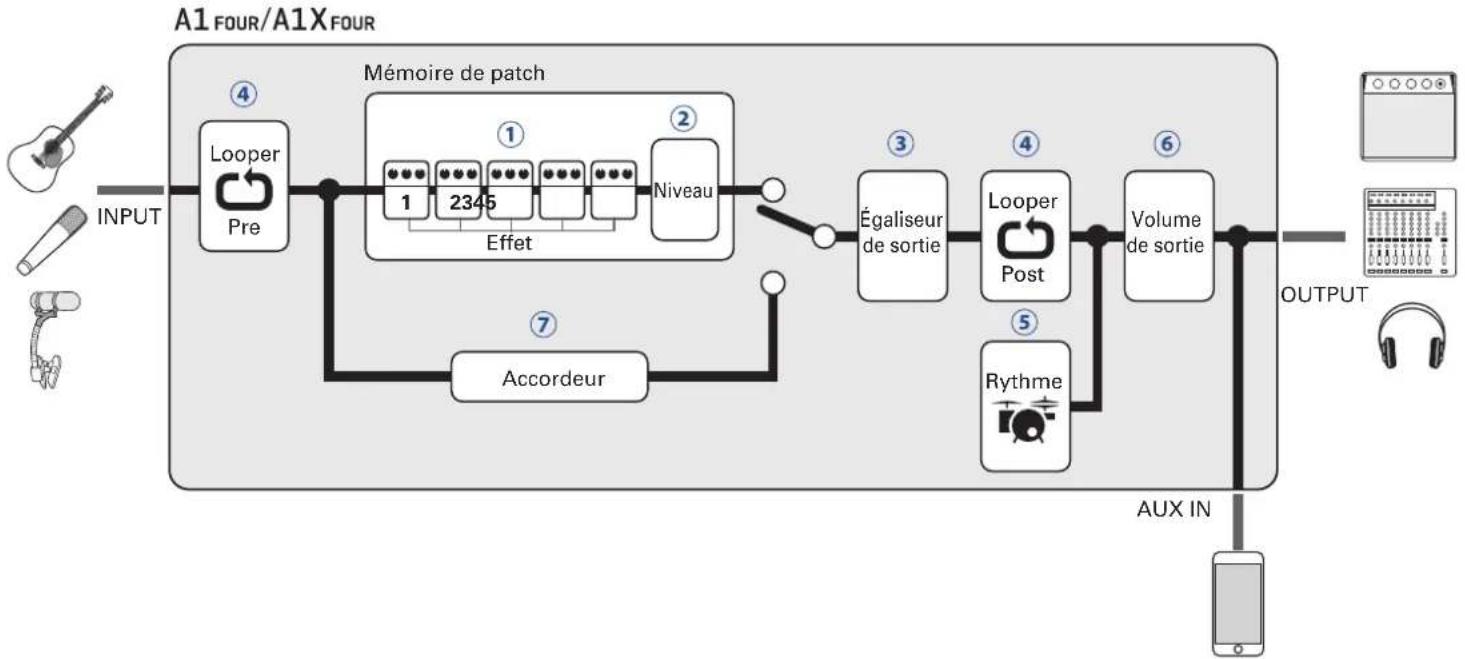

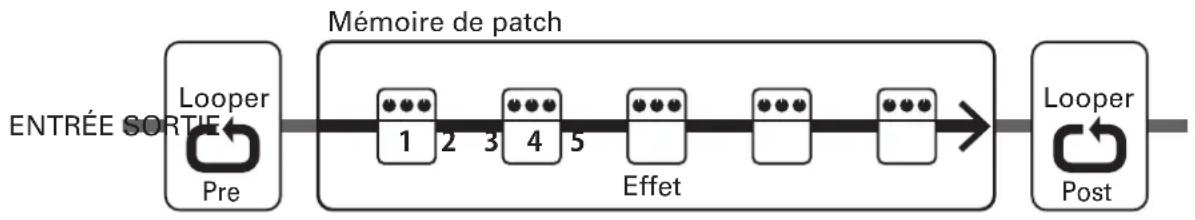

Parcours du signal

① Le son d'instrument entrant passe au travers des effets 1-5, dans cet ordre.
( Emploi des mémoires de patch (mode MEMORY) » en page 14)
② Le niveau de la mémoire de patch est réglier.
( Emploi des mémoires de patch (mode MEMORY) en page 14)
3 Le son général est regle. Ce réglage est préserve même après avoir changé de mémoire de patch.
( Reglage du caractère général du son et du niveau de sortie) en page 13)
④ Les phrases enregistrées peuvent être lues en boucle. Le looper peut être réglé pour prendre le son avant (Pre) ou après (Post) les effets et l'égaliser.
(→ « Emploi du looper » en page 50)
⑤ Lessonsdebatteriepeuventetredeclenchesparlespattnersrythmiquesintegres.
( Emploi des rhythmes) en page 46)
6 Le niveau général est regle.
( Reglage du caractère général du son et du niveau de sortie) en page 13)
⑦ Cette fonction permet d'accorder l'instrument connecté.
(→ Emploi de l'accordeur » en page 41)

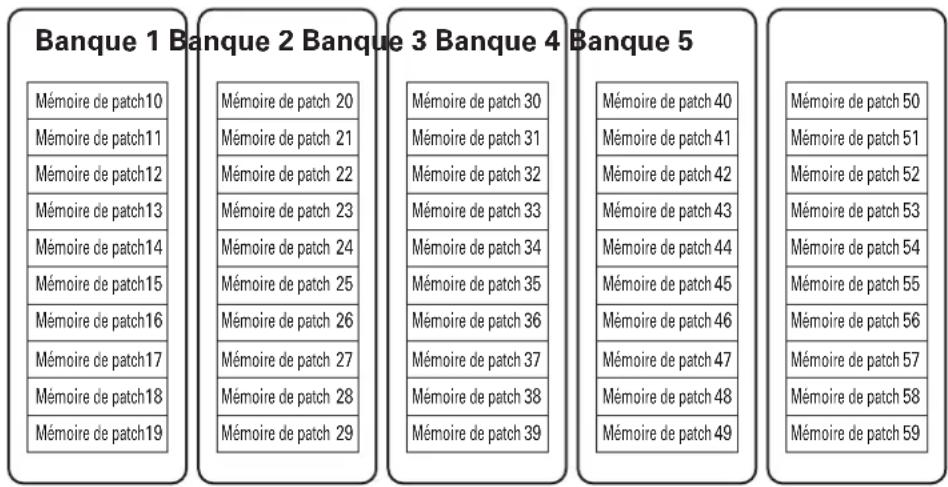

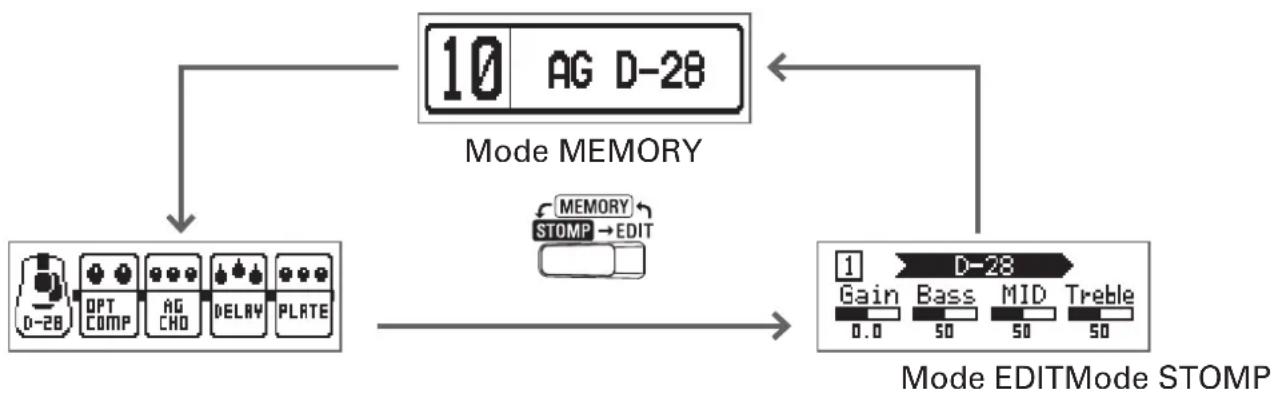

Présentation de la mémoire (mémoires de patch/banques)

L'Alleuou/AsEoujusqu'a 50 mémoires de patch.

Les mémoires de patch sont gérées par banques de 10.

■ Modes de fonctionnement

L'Altrous/A1xde fonctionnement qui peuvent etre utilisés en fonction des besoins pendant le jeu.

Mode MEMORY

Sert à seLECTIONner les mémoires de patch pour le jeu.

(→ « Emploi des mémoires de patch (mode MEMORY) » en page 14)

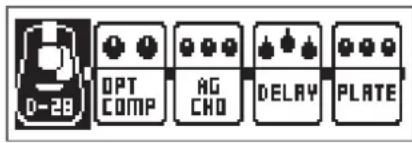

Mode STOMP

Sert à activer/désactiver individuellement les effets d'une mémoire de patch à l'aide des pédales commutateurs.

( Activation/désactivation des effets avec les pédales commutateurs (mode STOMP) en page 18)

Mode EDIT

Sert à changer les effets utilisés dans une mémoire de patch et à modifier leurs paramétres.

( Modification des effets (mode EDIT) en page 20).

Face avant

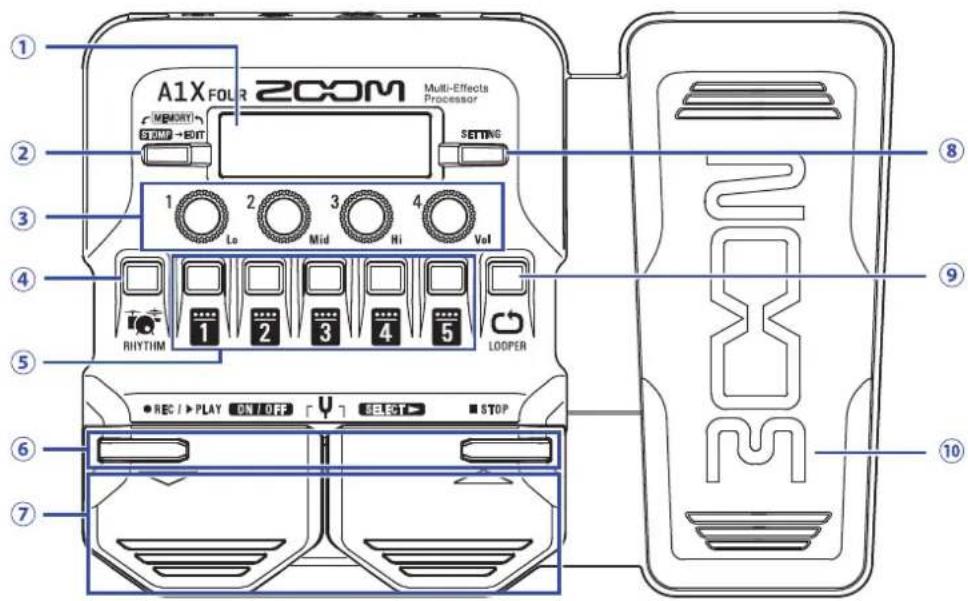

① Ecran

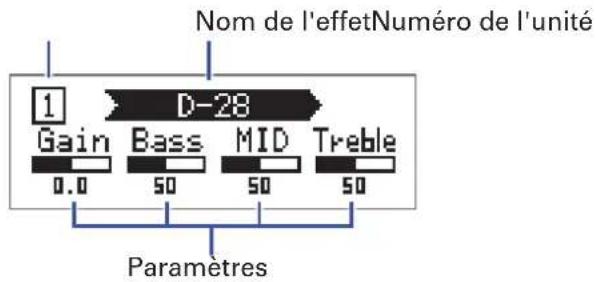

Il affiche des informations, dont le nom de la mémoire de patch sélectionnée, le nom de ses effets ainsi que les réglages de ces derniers.

② Sélecteur de mode

Pressez-le pour passer en revue les modes MEMORY, STOMP et EDIT.

③ Boutons de paramètre

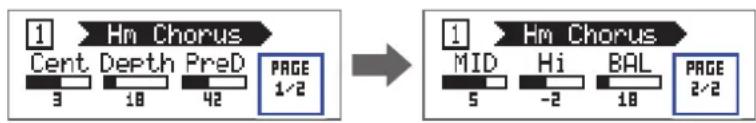

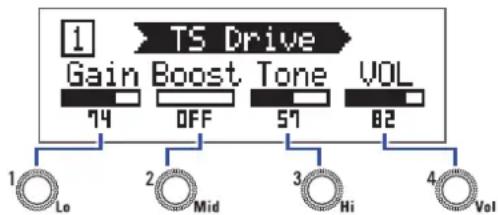

Utilisez-les pour modifier les parametres d'effet et effectuer différents réglages.

④ Touche RHYTHM

Pressez-la pour activer le rythme.

⑤ Touches d'effet/banque

En mode MEMORY, elles servent à changer de banque.

En mode STOMP, elles servent à active/désactiver individuellement les effets.

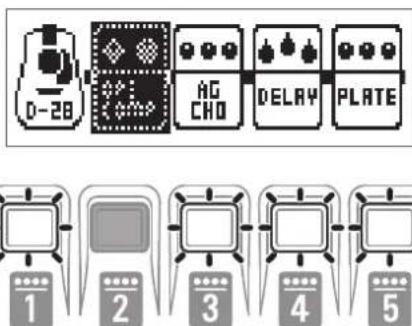

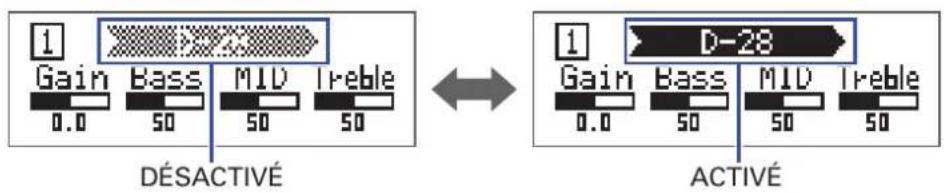

En mode EDIT, elles seront a selectionner les effets et à les activer/désactiver.

(6) Touches

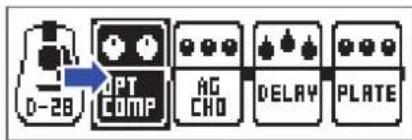

Utilisez-les pour changer les effets en mode EDIT. Elles ont les mêmes fonctions que les pédales commutateurs ,

⑦ Pédales commutateurs

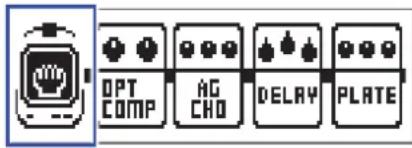

En mode MEMORY, elles seront à changer de mémoire de patch. En mode STOMP, elles seront par exemple à selectionner les effets et à les activer/désactiver.

⑧ Touche SETTING

Ouvre I'ecran SETTING (réglages).

⑨ Touche LOOPER

Pressez-la pour activer le looper.

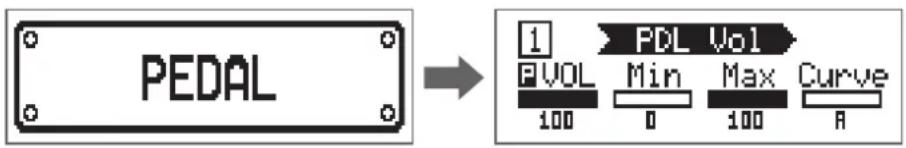

10 Pedale d'expression (Adnquement)

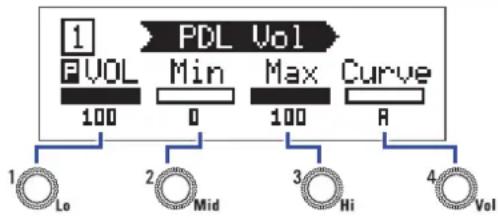

Lorsqu'un effet de la catégorie PEDAL est selectionné, cette pedale gère l'intensité de cet effet (→ « Réglage des effets contrôleés par pedale » en page 56).

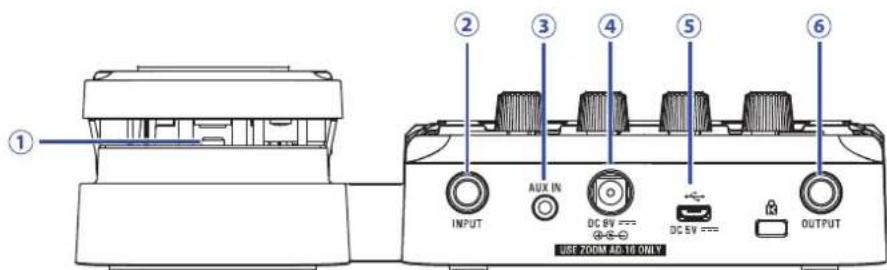

Face arrière

① Commutateur de pédale (Ainquement)

Lorsqu'un effet de la catégorie PEDAL est utilisé, ce commutateur active/désactive l'effet.

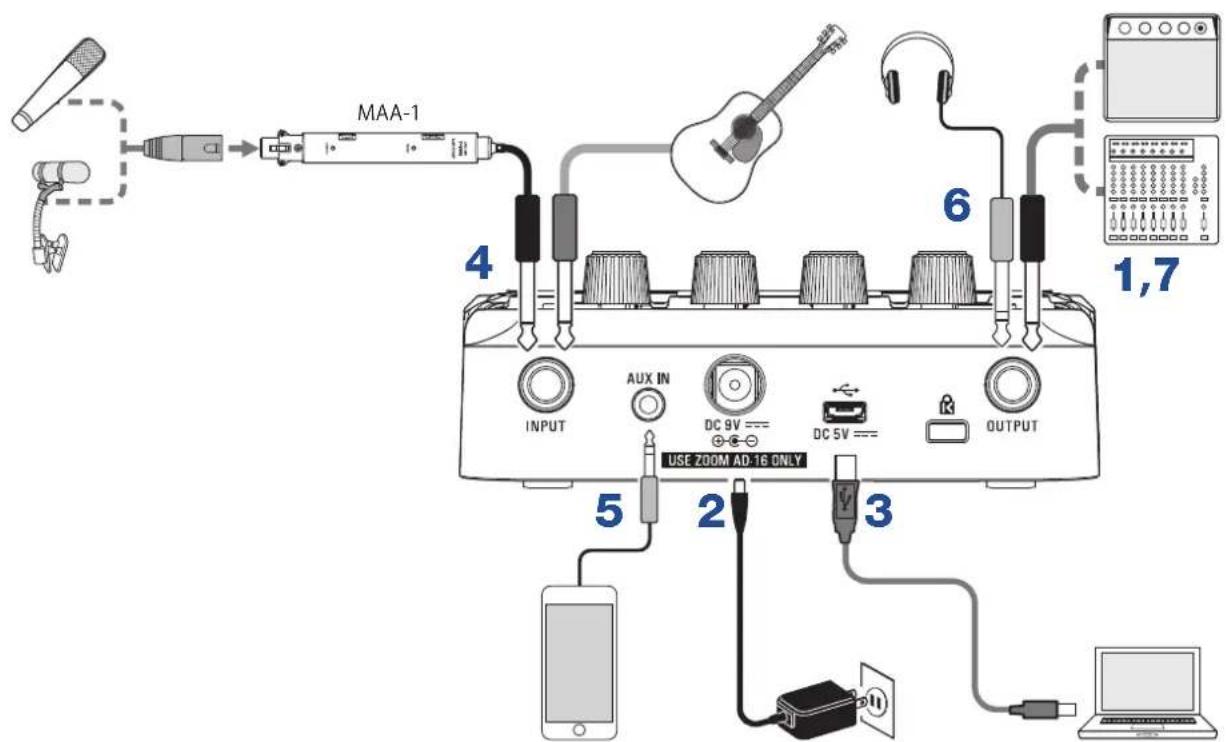

② Prise d'entrée (INPUT)

Branchez ici un instrument.

③ Prise d'entrée auxiliaire (AUX IN)

Branchez ici un apparéil audio ou une autre source sonore externe.

A SAVOIR

Les signaux entrant par la prise AUX IN sont directement envoyés à la prise de sortie (OUTPUT) sans passer par les effets internes.

4 Connecteur pour adaptateur secteur

Branchez ici l'adaptateur secteur dédié (AD-16 ZOOM).

⑤ Port USB

Branchez ici un ordinateur ou un autre appareil externe. Avec Guitar Lab, vous pouvez par exemple gérer les mémoires de patch, modifier les effets et en ajouter depuis un ordinateur.

Vouss pouze egalent brancher ici une batterie mobile en vue de fournir une alimentation.

(6) Prise de sortie (OUTPUT)

Branchez ici un système de sonorisation ou un casque d'écoute.

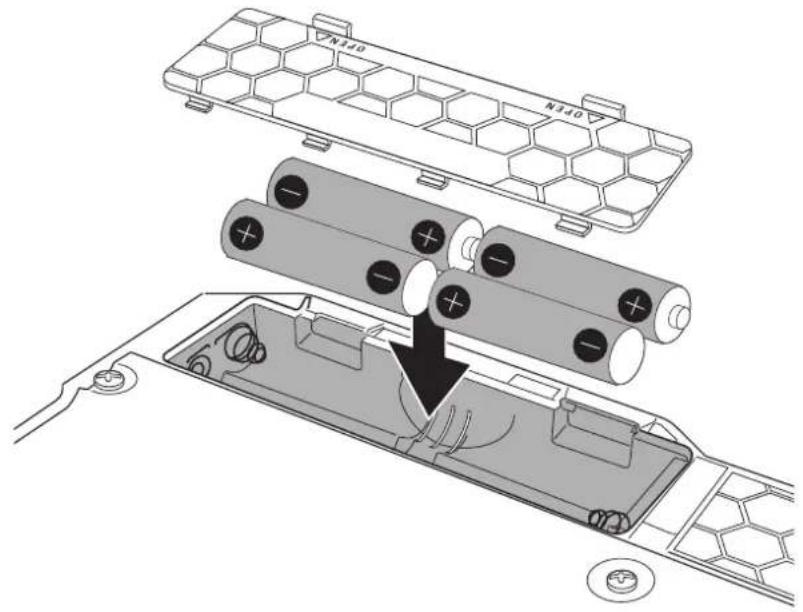

1. Ouvrez le compartment des piles sous l'unité et installez-y 4 piles AA.

1. Refermez le compartment des piles.

NOTE

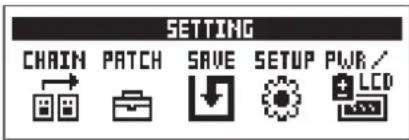

Indiquez le type de pile utilisé pour un affichage fidèle de la charge restante (→ « Indication du type de pile utilisé » en page 37).

A SAVOIR

• Si un adaptateur secteur dédié (AD-16 ZOOM) est connecté, l'unité peut fonctionner sur secteur.
• L'alimentation peut également être fournie par le port USB.

Présentation du mode ECO

• Par défaut, le mode ECO (economie d'énergie) est activé (ON), donc l'alimentation se coupe automatiquement après 10 heures sans utilisation.

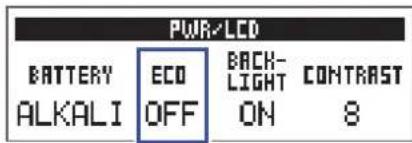

• Le mode ECO peut également être désactifé (réglé sur « OFF ») en écran SETTING (→ « Réglage du mode d'économie d'énergie (ECO) » en page 38).

1. Baissez au minimum le volume du dispositif de sortie.

2. Pour utiliser l'alimentation secteur, connectez l'adaptateur secteur dédié (AD-16 ZOOM) à la prise prévue à cet effet et à une prise secteur.

Cela met I'A1FOUR/A1XFOUR sous tension.

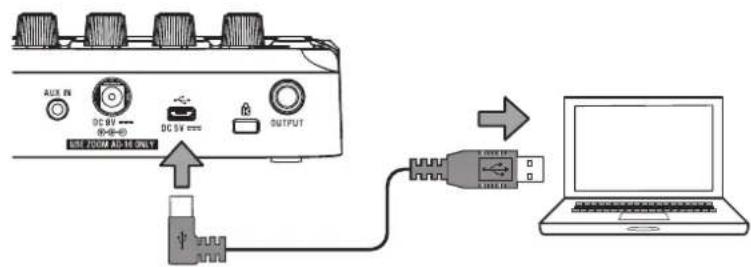

1. Pour utiliser un ordinateur, connectez un cable USB (non fourni) entre le port USB et l'ordinateur. En cas d'utilisation de l'alimentation par bus USB pour faire fonctionner I'A1FOUR/A1XFOUR, connecter ce cable mettra I'unité sous tension.

Guitar Lab

Avec Guitar Lab, vous pouvez par exemple gérer les mémoires de patch, modifier les effets et en ajouter depuis un ordinateur.

Téléchargez Guitar Lab depuis le site web ZOOM (wwwzoomo.co.jp/).

1. Branchez un instrument à la prise d'entrée (INPUT).

Si vous utilisez des piles pour faire fonctionner le A1edora/Abxort mettra l'unité sous tension. Utilisez le MAA-1 pour connecter un micro (→ « Branchement d'un micro avec le MAA-1 » en page 11).

1. Pour utiliser une source externe, connectez un lecteur audio portable ou autre apparéil à la prise AUX IN.

A SAVOIR

Les signaux entrant par la prise AUX IN sont directement envoyés à la prise de sortie (OUTPUT) sans passer par les effets internes.

1. Branchez un système de sonorisation ou un casque d'écoute à la prise de sortie (OUTPUT).
2. Montez le volume du dispositif de sortie.

Branchement d'un micro avec le MAA-1

En utilisant le MAA-1 pour brancher un micro au Al code/AlXPout s'utiliser avec des instruments sans capteurs, comme des harmonicas, violons, trompettes, saxophones et autres cordes et cuivres.

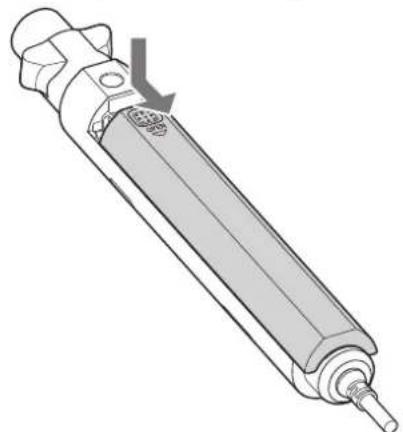

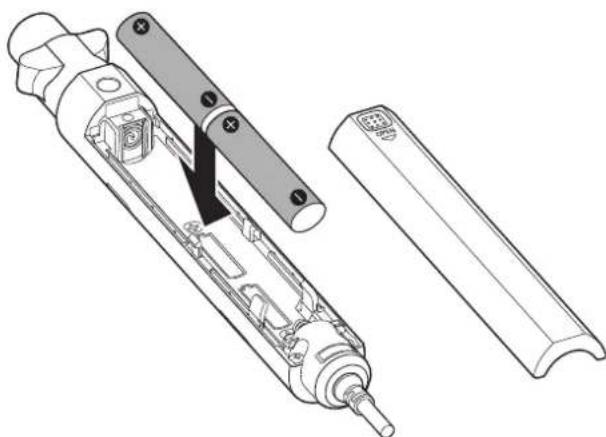

Mise en place des piles dans le MAA-1

1. Appuyez sur le couvercle du compartment des piles et faites-le glisser vers le bas pour l'ouvrir.

1. Insérez 2 piles AA.

1. Refermez le compartment des piles.

2. Reglez position ON.

POWER

s'allumera en rouge.

Si vous branchez un micro electrostatique ou un autre apparéil nécessitant une alimentation fantôme,CHOISISSEZ LA POSITION +48V

NOTE

Si you branche des appareils non compatibles avec une alimentation fantôme, ne reglez pas +48V. Cela pourrait endommager l'appareil.

Réglage du niveau d'entrée du MAA-1

1. Tournez

Réglez cette molette pour que PEAK s'allume en vert.

Si le niveau d'entrée est trop élevé, PEAK s'allume en rouge.

Réglage du caractère général du son et du niveau de sortie

1. En mode MEMORY ou STOMP, tournez

Fonction Opération
Régler le niveau des basses fréquences	Tournez1L0
Régler le niveau des fréquences moyennes	Tournez2Mid
Régler le niveau des hauteures fréquences	Tournez3Hi
Régler le niveau général	Tournez4Vol

A SAVOIR

Ces réglages sont conservés même après avoir changé de mémoire de patch.

Emploi des mémoires de patch (mode MEMORY)

L'agereure/Alteurs dans des mémoires de patch. Une mémoire de patch peut contenir jusqu'à cinq effets, et memorise leur activation/désactivation ainsi que les réglages de leurs paramètres.

50 mémoires de patch peuvent être créées. Les mémoires de patch sont organises par groupes de 10 que l'on appelle des banques, ce qui permet de rapidement rappeler des effets rien qu'en changeant de banque. Sélectionnez les mémoires de patch à utiliser en mode MEMORY.

Passage en mode MEMORY

A SAVOIR

C'est le mode MEMORY qui s'affiche au démarrage de l'A1 FOUR/A1XFOUR

1. Pour utiliser le mode STOMP ou le mode EDIT, pressez

Presser plusieurs fois fait passer d'un mode à l'autre selon l'ordre MEMORY, STOMP et EDIT.

Sélection des mémoires de patch et des banques

Navigation entre les mémoires de patch

1. Pressez ou

Cela fait changer de mémoire de patch.

Fonction Opération
Passer à la mémoire de patch de numéro inférieur	Presse
Passer à la mémoire de patch de numéro supérieur	Presse

A SAVOIR

• En maintainant pressées ou, vous pouvez faire changer les mémoires de patch en continu.
• En utilisant la fonction PRESELECT, vous pouvez préparer le passage à une mémoire de patch située dans n'importe quel emplacement tout en continuant à utiliser le son correspondant à la mémoire de patch actuellement sélectionnée (→ « Réglage de la fonction PRESELECT » en page 33).
• Quand la fonction BANK HOLD est utilisé, lechioix est limite aux mémoires de patch d'une meme banque ( «Réglage de la fonction BANK HOLD » en page 36).

Changement de banque

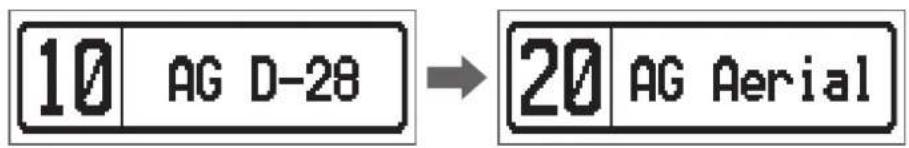

1.Pressez 5

Cela change la banque. La LED de la banque selectionnée s'allume.

Fonction Opération
Passer aux nombres de mémoire de patch 10 - 19	Presse 1
Passer aux nombres de mémoire de patch 20 - 29	Presse 2
Passer aux nombres de mémoire de patch 30 - 39	Presse 3
Passer aux nombres de mémoire de patch 40 - 49	Presse 4
Passer aux nombres de mémoire de patch 50 - 59	Presse 5

Changement des réglages individuels de mémoire de patch

1. Sélectionnez la mémoire de patch dont vous désirez changer les réglages.

1. Pressez SETTING

Cela ouvre I'écran SETTING (réglages).

1. Pressez 2

Cela ouvre I'ecran de réglage de mémoire de patch.

Le niveau et le nom de la mémoire de patch peuvent être modifiés (→ « Changement des niveaux des mémoires de patch » en page 16, « Changement des noms de mémoire de patch » en page 17).

Changement des niveaux des mémoires de patch

Cela change le niveau (LEVEL) de la mémoire de patch.

A SAVOIR

SETTING

• Pressez pour abandonner les réglages de mémoire de patch et revenir à l'écran d'origine.
• En plus des réglages des mémoires de patch individuelles, le volume et l'égalisation pour l'ensemble de l'A1FOUR/A1XFOUR peuvent également être modifiés (→ Réglage du caractère général du son et du niveau de sortie » en page 13).

1. Tournez²Mid

Cela déplace le curseur.

2. Tournez

Cela change le caractère sur lequel se trouve le curseur.

A SAVOIR

SETTING

• Pressez pour abandonner les réglages de mémoire de patch et revenir à l'écran d'origine.
• Les caractères et symboles qui peuvent être utilisés sont les suivants.

A-Z, a-z, 0-9, ! # $ % & '() +, -; = @ [] ^ _ {} ~ (espace)

• Tournez 3 _Hi pour changer le type de caractère.

Activation/désactivation des effets avec les pédales commutateurs (mode STOMP)

En mode STOMP, vous pouvez activer/desactiver les effets avec les pédales commutateurs.

Activation du mode STOMP

1. Si vous estes en mode MEMORY ou EDIT, pressez

Presser plusieurs fois fait passer d'un mode à l'autre selon l'ordre MEMORY, STOMP et EDIT.

Activation/désactivation des effets avec les pédales commutateurs

1. Pressez

Selectionnez I'effet a contrôler.

L'effet sélectionné est affché en négatif.

Pressez plusieurs fois pour déplacer la sélection vers la droite.

ON OFF 2.Pressez

Cela active/désactive l'effet.

Pour activer/désactiver un effet à la main, presse la touche 1 c5respondant à la position de cet effet.

En mode EDIT, vous pouvez modifier les effets utilisés dans les mémoires de patch et régler leurs paramétres.

1. Sélectionnez une mémoire de patch en mode MEMORY.

1. Pressez

Presser plusieurs fois fait passer d'un mode à l'autre selon l'ordre MEMORY, STOMP et EDIT.

Sélection des effets

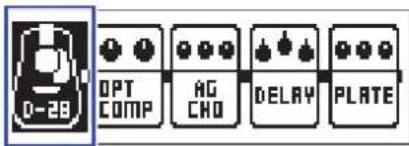

1. Pressez 1 e 5 onction de I'effet que vous désirez modifier.

Cela commute I'effet.

La LED de I'effet selectionné s'allume.

A SAVOIR

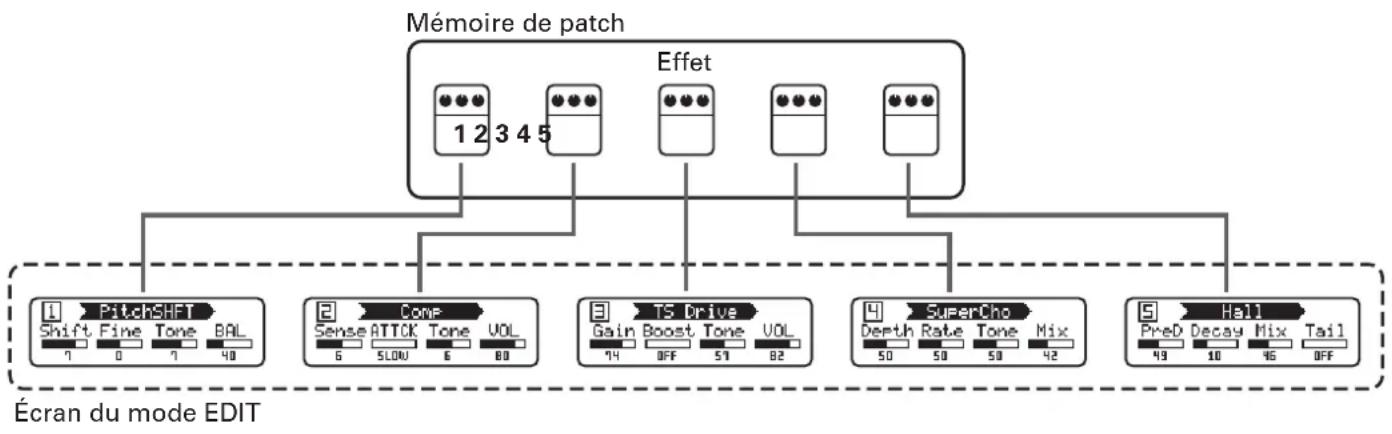

Le numero de l'unité d'effet correspond à son ordre d'apparition dans la mémoire de patch.

Activation/désactivation des effets

1. Pressez à nouveau p l'effet sélectionné.

Presser 1 - 5 l'active ou le désactive.

Changement des types d'effet

Sélection des types d'effet

1. Pressez

FonctionOpération

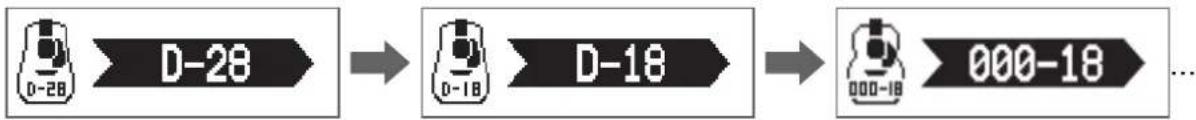

Passer au type d'effet précédent

Pressez

Passer au type d'effet suivant

Pressez

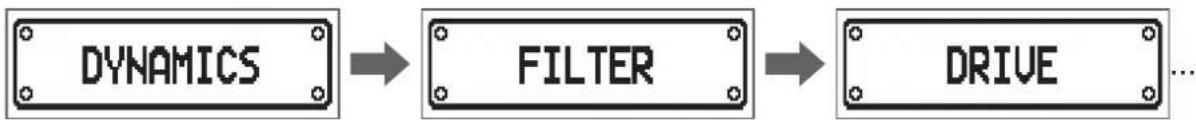

Selection des catégories d'effet

1. En maintains

ez.

Le nom de la catégorie s'affiche à l'écran.

Pressez à nouveau pour afficher le nom de la catégorie suivante.

Aprees un temps d'affichage du nom de la categorie, le premier effet de la categorie est selectionne.

A SAVOIR

• En maintainant, pressez pour afficher le nom de la catégorie précédente.
• Voir Guitar Lab pour des explications sur chaque effet.

NOTE

Dans les cas suivants, « PROCESS OVERFLOW » (puissance de traitement dépassée) apparait et l'effect est court-circuité. Il peut être rétabli en supprimant certains effets ou en changeant leur type.
Lorsque la puissance limite de traitement est depassée
Lorsque you essayez d'utiliser 3 effets ou plus ayant 5 parametes ou plus

A SAVOIR

Selectionnez des effets de la catégorie PEDAL sur l'Arpoixuriliser des effets pouvant etre controlés par la pedale d'expression.

Réglage des paramètres d'effet

1. Tournez ^1_bo ^4_Vol

Les paramètres associés aux boutons dépendent de l'effet. Rêférez-vous aux noms affichés à l'écran.

Si un effet a 5 paramètres ou plus, utilisez pour changer de page d'écran.

A SAVOIR

• Lorsque la fonction de sauvégarde automatique AUTO SAVE est réglée sur ON, les changements apportés aux paramètres sont automatiquement sauvégardés (→ Réglage de la fonction AUTO SAVE » en page 30).
• Lorsque la fonction de sauvegarde automatique AUTO SAVE est reglee sur OFF, un ecran de sauvegarde de parametes s'affiche au moment ou vous essayez de changer de memoire de patch.
• La fonction AUTO SAVE est activée par défaut.

Changement de l'ordre des effets

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2. Pressez 1

Cela ouvre I'ecran CHAIN (chainage).

Les effets utilisés dans la mémoire de patch sélectionnée sont représentés sous forme d'icones.

1. Pressez la touche 1 - 5 correspondant à l'effect que vous souhaitez déplacer.

1. Pressez la touche 1 c5 espondant à la destination voulue. L'effet sera déplace à l'emplacement de destination selectionné.

Sauvegarde des mémoires de patch

Après modification, un patch peut être sauvégarde dans la même mémoire, ce qui le remplace. Il peut également être sauvégarde dans un autre numéro de mémoire de patch.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

1. Pressez 3

Cela ouvre I'ecran SAVE (sauvegarde).

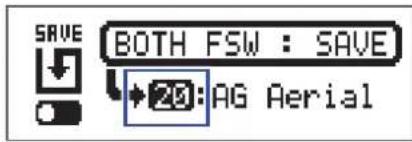

1. Utilizez et 1 5

Selectionnez le numero de la mémoire de patch de destination.

Fonction Opération
Sélectionner la mémoire de patch précédente	Presse
Sélectionner la mémoire de patch suivante	Presse
Sélectionner les numérores de mémoire de patch 10 - 19	Presse
Sélectionner les numérores de mémoire de patch 20 - 29	Presse
Sélectionner les numérores de mémoire de patch 30 - 39	Presse
Sélectionner les numérores de mémoire de patch 40 - 49	Presse
Sélectionner les numérores de mémoire de patch 50 - 59	Presse

1. Pressez en même temps

Cela sauvegarde la mémoire de patch, écrasant ainsi l'ancien contenu.

Intervention de mémoires de patch

Le contenu de la mémoire de patch peut être échangé avec celui d'une mémoire de patch d'un autre numéro.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2.Pressez 3

Cela ouvre I'ecran SAVE (sauvegarde).

1. Tournez

A l'écran, l'icone SAVE se transforme en icône SWAP (interversion).

1. Utilizez

Selectionnez le numero de la mémoire de patch à intervenir.

Fonction Opération
Sélectionner la mémoire de patch précédente	Presse
Sélectionner la mémoire de patch suivante	Presse
Sélectionner les numérores de mémoire de patch 10 - 19	Presse
Sélectionner les numérores de mémoire de patch 20 - 29	Presse
Sélectionner les numérores de mémoire de patch 30 - 39	Presse
Sélectionner les numérores de mémoire de patch 40 - 49	Presse
Sélectionner les numérores de mémoire de patch 50 - 59	Presse

5. Pressez en même temps

Cela intervertit ces mémoires de patch.

NOTE

Une mémoire de patch dont le contenu a été modifié doit être sauvégardée avant de pouvoir être intervertie.

Sauvegardez la mémoire de patch avant d'essayer d'intervertir son contenu (→ « Sauvegarde des mémoires de patch » en page 25).

Réglage du tempo général

Le tempo général est le tempo commun aux effets, aux rythmes et au looper.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2. Pressez 4

Cela ouvre I'ecran SETUP (configuration).

3. Tournez¹

A SAVOIR

• Le réglage peut aller de 40 à 250.
• BPM (battements par minute) correspond au nombre de temps (noires) battus en une minute et c'est une unité utilisée pour indiquer la vitesse d'un tempo musical. Par exemple, 60 BPM correspond à un tempo de 60 battements par minute.

Réglage de la fonction AUTO SAVE

Cette fonction peut être utilisé pour que les modifications apportées aux réglages de mémoire de patch et d'effet soient automatiquement sauvégardées à l'instant où elles sont effectuees.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2.Presse 4

Cela ouvre I'ecran SETUP (configuration).

3. Tournez²

Réglage Explication
ON La sauvegarde automatique est activée.
OFF La sauvegarde automatique est désactivée.

Avec AUTO SAVE sur ON

Les modifications apportées aux réglages des mémoires de patch et des effets seront automatiquement sauvégardées.

Avec AUTO SAVE sur OFF

Les modifications apportées aux mémoires de patch peuvent être sauvégardées grâce à la procédure suivante.

1. Avec l'année, la campagne ne devait pas été mise en œuvre, et le rapport de la campagne ne donnait pas le résultat de l'année.

Un message apparaitra à l'écran pour vous demander si vous souhaitez sauvegarder les modifications effectuees.

2. Tournez

Réglage Explication

YES Les modifications seront sauvegardees.

NO Les modifications ne seront pas sauvégardées.

NOTE

Si vous scélectionnez « NO», l'autre mémoire de patch s'ouvrira sans que les modifications apportées à la mémoire de patch précédente ne soient sauvégardées.

3.Pressez ou

Cela ouvre un écran de seLECTION de numero de mémoire de patch à utiliser pour la sauvégarde.

4. Utilizez et 1 5

Selectionnez le numero de la mémoire de patch de destination.

Fonction Opération
Passer à la mémoire de patch de numéro inférieur	Presse
Passer à la mémoire de patch de numéro supérieur	Presse
Passer aux numérios de mémoire de patch 10 - 19	Presse
Passer aux numérios de mémoire de patch 20 - 29	Presse
Passer aux numérios de mémoire de patch 30 - 39	Presse
Passer aux numérios de mémoire de patch 40 - 49	Presse
Passer aux numérios de mémoire de patch 50 - 59	Presse

5. Pressez en même temps

La mémoire de patch modifiée est sauvégardée.

A SAVOIR

Une mémoire de patch ayant été modifiée peut également être sauvégardée en écran SETTING ( « Sauvegarde des mémoires de patch » en page 25).

Réglage de la fonction PRESELECT

Cette fonction de préselection peut être utilisé pour préparer le passage à une mémoire de patch située dans n'importe quel emplacement tout en continuant à utiliser le son correspondant à la mémoire de patch actuellement sélectionnée

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2. Pressez 4

Cela ouvre I'ecran SETUP (configuration).

3. Tournez

Réglage Explication
ON Utiliser la fonction PRESELECT.
OFF Ne pas utiliser pas la fonction PRESELECT.

Avec PRESELECT sur ON

1.En mode MEMORY,utilizez et 5

Cela ouvre un écran servant à selectionner le numéro de la mémoire de patch à préselectionner.

Fonction Opération
Passer à la mémoire de patch de numéro inférieur	Presse
Passer à la mémoire de patch de numéro supérieur	Presse
Passer aux numérios de mémoire de patch 10 - 19	Presse
Passer aux numérios de mémoire de patch 20 - 29	Presse
Passer aux numérios de mémoire de patch 30 - 39	Presse
Passer aux numérios de mémoire de patch 40 - 49	Presse
Passer aux numérios de mémoire de patch 50 - 59	Presse

1. Pressez en même temps et

Cela fait passer à la mémoire de patch Sélectionnée.

Avec PRESELECT sur OFF

1. En mode MEMORY, utilisez

Cela fait changer de mémoire de patch.

Fonction Opération
Passer à la mémoire de patch de numéro inférieur	Presse
Passer à la mémoire de patch de numéro supérieur	Presse
Passer aux numérios de mémoire de patch 10 - 19	Presse
Passer aux numérios de mémoire de patch 20 - 29	Presse
Passer aux numérios de mémoire de patch 30 - 39	Presse
Passer aux numérios de mémoire de patch 40 - 49	Presse
Passer aux numérios de mémoire de patch 50 - 59	Presse

Réglage de la fonction BANK HOLD

Cette fonction peut être utilisé pour limiter les changements de mémoire de patch à une seule et même banque.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2. Pressez 4

Cela ouvre I'ecran SETUP (configuration).

3. Tournez ^4_Vol

Avec BANK HOLD sur ON

Demander la mémoire de patch précédente alors que la première mémoire de patch de la banque est sélectionnée appelle la dernière mémoire de patch de cette même banque. Demander la mémoire de patch suivante alors que la dernière mémoire de patch de la banque est Sélectionnée appelle la première mémoire de patch de cette même banque.

Exemple : sélection de mémoire de patch en banque 1

Avec BANK HOLD sur OFF

Demander la mémoire de patch précédente ou suivante alors que la première ou dernière mémoire de patch de la banque est selectionnée appelle une mémoire de patch de la banque voisine.

Exemple : selection de mémoire de patch en banque 1

Indication du type de pile utilisé

Indiquez le type de pile utilisé pour un affichage fidèle de la charge restante.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

1. Pressez 5

Cela ouvre l'écran PWR/LCD (alimentation/écran LCD).

1. Tournez

Réglage Explication
ALKALI Piles alcalines
Ni-MH Batteries nickel-hydrure de métal

Réglage du mode d'économie d'énergie (ECO)

Cette fction peut etre utilise pour couper automatquement l'alimentation apres 10 heures sans utilisation.

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

1. Pressez 5

Cela ouvre I'ecran PWR/LCD (alimentation/ecnran LCD).

1. Tournez²Mid

Réglage Explication
ON L'alimentation se coupe automatiquement après 10 heures sans utilisation.
OFF Cela désactive le mode ECO.

Réglage de durée du rétroéclairage

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2.Presse 5

Cela ouvre I'ecran PWR/LCD (alimentation/ecnran LCD).

3. Tournez³

Réglage Explication
OFF Le rétroéclairage reste étèint.
ON Le rétroéclairage reste toujours allumé.
15s Le rétroéclairage s'éteint 15 secondes après la première opération.
30s Le rétroéclairage s'éteint 30 secondes après la première opération.

Réglage du contraste de l'écran

1. Pressez SETTING

Cela ouvre I'ecran SETTING (réglages).

2. Pressez 5

Cela ouvre I'ecran PWR/LCD (alimentation/ecnran LCD).

3. Tournez Vol

A SAVOIR

Le réglage peut aller de 1 à 13.

Utilisez-le pour accorder l'instrument connecté.

Activation de l'accordeur

1. En mode MEMORY, STOMP ou EDIT, pressez et en même temps.

Cela active l'accordeur.

A SAVOIR

Presser quoi que ce soit d'autre que SETTING fermera l'accordeur et vous ramenera à l'écran d'origine.

Accordage des instruments

1. Jouez le son que vous désirez accorder et réglez sa hauteur.

L'affichage diffère selon le type d'accordeur sélectionné (→ « Modification des réglages d'accordeur » en page 43).

Accordeur chromatique (CHROMATIC)

Utilisez-le pour accorder l'instrument sur la note la plus proche (en demi-tons).

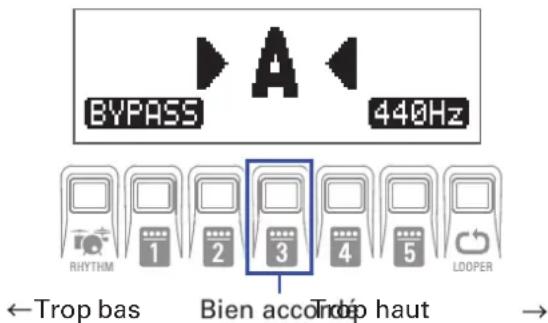

Le nom de la note la plus proche et l'écart de hauteur par rapport à celle-ci seront affichés sur l'écran et par les LED.

Lorsque la hauteur est juste, la LED du centre de l'indicateur s'allume en vert et les LED à gauche et à droite en rouge.

Autres accordeurs (pour guitares)

Utilisez-les pour accorder l'instrument sur la hauteur correcte pour le numero de corde le plus proche, qui s'affiche en fonction du type selectionné.

Le numero de la corde la plus proche et l'ecart de hauteur par rapport à celle-ci seront affichés sur l'écran et par les LED.

Lorsque la hauteur est juste, la LED du centre de l'indicateur s'allume en vert et les LED à gauche et à droite en rouge.

Modification des réglages d'accordeur

1. Pressez SETTING quand I'accordeur est affiche.

Cela ouvre I'ecran TUNER des parametes d'accordeur.

TUNER
OUTPUT	CALIB	TYPE	FLAT
BYPASS	440	CHROMATIC	---

Réglage du mode de sortie

1. Tournez¹

TUNER:
OUTPUT	CALIB	TYPE FLAT
MUTE	440	CHROMATIC ---

Réglage Explication
BYPASS Les effets sont court-circuités et MUTE Le son de l'instrument est coupé.	seul sort le son de l'instrument.
	À SAVOIRYOU pouvez également tourner quand l'accordeur est affiché pour changer ce réglage.

Réglage du diapason de referencia

1. Tournez²

TUNER
OUTPUT	CALIB	TYPE	FLAT
BYPASS	442	CHROMATIC	---

A SAVOIR

• Cela regle le la median entre 435 et 445 Hz.
• Vous pouvez également tourner quand l'accordeur est affiché pour changer ce réglage.

Choix du type d'accordeur

1. Tournez

TUNER
OUTPUT	CALIB	TYPE	FLAT
BYPASS	440	GUITAR	b×0

Réglage Explication
CHROMATIC (chromatique)		L'écart de hauteur est affché par rapport à la note la plus proche (en demi-tons).
Autres types d'accordeur		Le numéro de la corde la plus proche est affché en fonction du type sélectionné, et l'écart par rapport à sa hauteur est affché. Les types d'accordeursuivants peuvent être sélectionnés.
Affichage	Explication	Numéro de corde/note
		7 6 5 4 3 2 1
GUITAR Accordage standard d'une guitare avec une 7e corde B E A D G B E
OPEN A	Open tuning en la (les cordes à vide produit un accord de la)	-E A E A C# E
OPEN D	Open tuning en ré (les cordes à vide produit un accord de ré)	-D A D F# A D
OPEN E	Open tuning en mi (les cordes à vide produit un accord de mi)	-E B E G# B E
OPEN G	Open tuning en sol (les cordes à vide produit un accord de sol)	-D G D G B D
DADGAD	Autre accordion souvent utilisé pour le tapping et diverses autres techniques	-D A D G A D

(Rappelons qu'en notation anglo-saxonne, A = la , B = si , C = do , D = re , E = mi , F = fa , G = sol. )

Utilisation de flat tunings (pour guitares)

1. Tournez

Toutes les cordes peuvent être abaisées par rapport à l'accordage ordinaire d'un (b × 1) , deux (b × 2) ou trois (b × 3) demi-tons.

TUNER
OUTPUT	CALIB	TYPE	FLAT
BYPASS	440	GUITAR	b×3

NOTE Le flat tuning ne peut pas etre utilise si I'accordeur est regle sur le type « CHROMATIC »

Selectionnez Anti FB (anti-feedback) comme effet pour utiliser la fonction anti-larsen (anti-reinjection).

Cette fonction peut détecter la bande de fréquences qui est réinjectée pour la réduire.

1. Sélectionnez une mémoire de patch à laquelle affecter l'effet Anti FB en mode MEMORY.
2. Pressez plusieurs fois pour activer le mode EDIT.

1. Pressez 5

Placez l'Anti FB au début de la chaine d'effets pour maximiser son efficacité.

1. Tout en pressant, pressez et selectionnez FILTER (filtre).

1. Pressez ou et selectionnez Anti FB.

1. Tournez pour selectionner le réglage.

Selectionnez Auto pour automatiquement trouver et couper la bande de fréquences qui cause le larsen. La bande de fréquences peut également être sélectionnée manuellement.

1. Pressez p5 r activer Anti FB.

2. Si Auto a été sélectionné à l'étape 6 :

La détction de la bande de fréquences réinjectée (causant le Larsen) commence et « Scanning » s'affiche. Une fois la bande de fréquences trouvée, le message disparaît et la fonction anti-larsen est activée.

Si une bande de fréquences a été seLECTIONnée à l'etape 6 :

La fonction anti-feedback est activée et la bande de fréquences selectionnée est coupée.

A SAVOIR

• Si une mémoire de patch incluant l'effect Anti FB est mémorisée, la bande de fréquences détectée comme coupable de la réinjection est également mémorisée.
• En mode STOMP, Anti FB peut être activé au moyen d'une pédaule commutateur.
• Plusieurs effets Anti FB peuvent être utilisés.

You pouvez jouer par-dessus des rhythmes intégrés.

Activation de la fonction rythmique (RHYTHM)

1. En mode MEMORY, STOMP ou EDIT, pressezRHYTHM

Cela ouvre I'ecran RHYTHM (rythme).

A SAVOIR

• Pressez _RHYTHM pour revenir au mode d'origine.
• Pendant la lecture d'un rythme, pressez RHYTHM pour laisser se poursuivre le rythme mais revenir au mode d'origine.
• Le looper peut être utilisé pendant la lecture du rythme. En écran RHYTHM, pressez LOOPER pour passer en écran LOOPER (→ Emploi du looper » en page 50).

Réglage du rythme

■ Sélection des patterns rythmiques

1. Tournez

Cela selectionne le pattern rythmique ( Patterns rythmiques en page 49).

Réglage du précompte

1. Tournez² Mid

Cela regle le précompte.

Un précompte sonore des temps est produit avant que I'enregistrement par le looper ne commence.

Réglage Explication
OFF Aucun précompte n'est produit.
ON Un précompte est produit.

Réglage du tempo

1. Tournez

A SAVOIR

Le réglage peut aller de 40 à 250.
- Le tempoCHOIsi ici est partagé avec les effets et le looper.

Réglage du volume

1. Tournez

A SAVOIR

Le réglage peut aller de 0 à 100.

Lancement/arrêt d'un rythme

1. Pressez

Cela lance la lecture du rythme.

2.Pressez

Cela arrête la lecture du rythme.

À SAVOIR
Durant la lecture du rythme, vous pouvez changer de mode entre MEMORY, STOMP et EDIT. Pour arrêté la lecture du rythme, pressez RHYTHM afin d'ouvrir l'écran RHYTHM, puis pressez STOP

Patterns rythmiques

N° Nom du pattern	Mesure N° Nom du pattern	Mesure N° Nom du pattern	Mesure N° Nom du pattern
1 Metro 24 Jazz4 4/4 47 Djembe1 4/4
2 Metro3 3/4 25 8Beats1 4/4 48 Djembe2 4/4
3 Metro4 4/4 26 8Beats2 4/4 49 Reggae1 4/4
4 Metro5 5/4 27 8Beats3 4/4 50 Reggae2 4/4
5 Guide1 4/4 28 8Beats4 4/4 51 NuSoul1 4/4
6 Guide2 4/4 29 16Beats1 4/4 52 NuSoul2 4/4
7 Cajon1 4/4 30 16Beats2 4/4 53	LoFiHH1 4/4
8 Cajon2 4/4	31	Funk1	4/4
9 Cajon3 4/4	32	Funk2	4/4
10 Cajon4 4/4	33	Fusion	4/4
11 Country1 2/4	34	JzFunk1	4/4
12 Country2 2/4	35	JzFunk2	4/4
13 Blues1 4/4	36	Pop80s1	4/4
14 Blues2 4/4	37	Pop80s2	4/4
15 Shuffle1 4/4	38	Motown	4/4
16 Shuffle2 4/4	39	Disco	4/4
17 Shuffle3 4/4	40	Samba1	4/4
18 Shuffle4 4/4	41	Samba2	4/4
19 Bossa1 4/4	42	Samba3	4/4
20 Bossa2 4/4	43	Salsa1	4/4
21 Jazz1 4/4 44 Salsa2 4/4 67	5/4Grv1 5/4
22 Jazz2 4/4	45	CubaGrv1	4/4
23 Jazz3 4/4 46 CubaGrv2	4/4

Vous pouvez enregistrer ce que vous jouez et creator des phrases mono en boucle d'une durée maximale de 30 secondes.

Activation du looper

1. En mode MEMORY, STOMP ou EDIT, pressez_LOOPER

Cela ouvre I'ecran LOOPER.

LOOPER

Time StopMode POSI VOL

Pressez LooPER pour revenir au mode d'origine.

Réglage du looper

Réglage de la durée d'enregistrement en boucle

1. Tournez

Réglage Explication
MANUAL	L'enregistrement continuera jusqu'à ce qu'il soit arrêté manuelle-ment ou que la durée d'enregistrement maximale soit atteinte.
∫x1-64	Régle la valeur sur 1 à 64 noires. La durée d'enregistrement réelle dépend donc du réglage de tempo (BPM).Durée d'enregistrement (en secondes) = 60 ÷ BPM × nombre de noires

NOTE

La durée d'enregistrement du looper est comprise entre 1,5 et 30 secondes.
- Les réglages donnant des résultats dépassant la durée d'enregistrement permise sont automatiquement ajustés.
- Changer la durée d'enregistrement efface les données enregistrées.

Réglage du mode d'arrêt du bouclage

1. Tournez² Mid

Réglage Explication
Instant Arrêt immédiat par la commande	nde d'arrêt.
Finish La boucle s'arrête après avoir été lue jusqu'à bout.	ir été lue jusqu'à bout.
Fade Out La boucle s'arrête après un fondu décroissant.	un fondu décroissant.

Réglage de la position du looper

1. Tournez

Réglage Explication
Pre Le looper est placé avant les/effects.
Post Le looper est placé après les/effects.

A SAVOIR

C'est pratique pour l'utilisation d'instruments acoustiques puissants non amplifiés car placer le looper en début de la chaine d'effets permet de jourer le son une seule fois, puis de le boucler et de le manipuler sans avoir à le jour.

Réglage du volume

1. Tournez ^4_Vol

A SAVOIR

Le réglage peut aller de 0 à 100.

Tempo du looper

Le tempo utilisé pour le looper est partagés avec les effets et le rythme.

Le tempo peut être régle en écran SETTING (→ « Réglage du tempo général » en page 29) ou en écran de réglages RHYTHM (→ « Réglage du rythme » en page 47).

Changer le tempo efface les données enregistrées.

Enregistrement et lecture de boucles

1. Pressez

Cela lance I'enregistrement en boucle.

2. Arretez l'enregistrement et lancez la lecture en boucle.

Si la durée d'enregistrement est régée sur « Manual » (arrêt manuel)

Presser à nouveau ou laisser l'enregistrement se poursuivre jusqu'à la durée maximale arrêtera l'enregistrement et lancera la lecture en boucle.

Si la durée d'enregistrement est réglée sur « Jx1-64 »

Lorsque la durée d'enregistrement programmée est atteinte, l'enregistrement s'arrête et la lecture en boucle commence.

3. Pressez STOP

Cela arrête la lecture en boucle.

NOTE

• Durant la lecture d'un rythme, l'enregistrement démarre après le précompte.
• Le son entrant par la prise AUX IN n'est pas enregistré.

A SAVOIR

• Durant la lecture de rythme, la quantification est activée pour que la boucle soit automatiquement ajustée afin que sa lecture reste en mesure, même s'il n'a pas eté mis fin à l'enregistrement à l'instant exact nécessaire.
  Durant la lecture en boucle, vous pouvez changer de mode entre MEMORY, STOMP et EDIT.

Superposition de boucles

Des interpretations supplémentaires peuvent etre ajoutees a la boucle enregistrree.

1. Pressez durant la lecture de la boucle.

Cela lance la superposition.

Lorsque la fin de la boucle est atteinte, la lecture reprend depuis le début, et une nouvelle superposition peut être effectue.

1. Pressez durant la superposition.

Cela arrête la superposition, mais la lecture en boucle continue.

Effacement de la boucle

1. Lorsque la lecture en boucle est arrêtée, pressez et maintenez enfoncée

Cela efface la boucle enregistrée.

LOOPER

CLEAR

Emploi de la pédale d'expression

(A1X fulluniquement)

Si un effet de la catégorie PEDAL est selectionné sur un A1XFOUR, vous pouze contrôler l'intensité de l'effet avec la pedale d'expression.

Réglage des effets contrôlés par pédale

1. En mode EDIT, Sélectionnez un effet dans la catégorie PEDAL.

NOTE

Une même mémoire de patch ne peut conténir qu'un seul effet de la catégorie PEDAL.

A SAVOIR

Selection d'effets dans les catégories (→ « Sélection de catégories d'effet » en page 22)

1. Tournez ^1to 4Vol

Cela règle l'action de la pédale (→ « Réglage des paramètres d'effet » en page 23).

1. Utilisez la pédale d'expression.

Cela change l'intensité de l'effet.

A SAVOIR

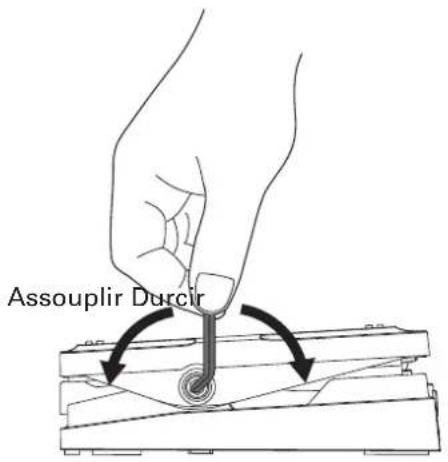

Appuyez sur l'avant de la pedale d'expression quand elle est déjà enforcée pour activer/désactiver l'effect controle par pedale. Cela ne sauvegarde toute fois pas le réglage ON/OFF.

Réglage de la sensibilité de la pédale

1. Tout en pressant SETTING mettez I' sousA

Cela ouvre I'ecran PEDAL CALIBRATION (calibrage de la pedale).

1. Bougez la pedale comme demandé à l'écran et pressez à chaque f

Le calibrage est terminé lorsque « Complete! » apparait.

NOTE

• Reglez la sensibilité de la pédale dans les cas suivants.
• Appuyer sur la pédale a peu d'effet.
• Le volume et le son changent beaucoup même quand on n'enforce que légèrement la pédale.

• Si « Error! » s'affiche, reprenez le calibrage depuis le début.

• Insérez une clé hexagonale de 5 mm dans la vis de réglage du couple sur le côté de la pédale.

• Tournez-la dans le sens horaire pour durcir le mouvement de pédale et dans le sens antihoraire pour l'assouplir.

NOTE

Attention, trop desserer la vis de reglage du couple de serrage peut entrainer une desolidarisation interne de la pedale l'empechant de garder ensuite une position fixe.

Vérification des versions de firmware

1. Tout en pressant Rrrmettez I' souA1Fosro/A1XFOUR

Cela ouvre I'ecran de version du firmware.

VERSION
SYSTEM	PRESET	BOOT
1.01	1.00	1.00
		FSW:START

1. Pressez ou

Cela fait redémarrer l'A1FOUR/A1XFOUR et rouvre l'écran habituel.

Mise à jour du firmware

Consultez le site web de ZOOM (wwwzoomo.co.jp/), et telechargez le firmware de I'ALFOUR/AIXFOUR

1. Tout en pressant à la fois et, utilisez un cable USB pour raccorder l' à l'ordinateur.

A1FOUR/A1XFOUR

Cela met l'Aubus AxBxurve I'ecran FIMWARE UPDATE (mise a jour du firmware).

FIRMAWARE UPDATE

1. Lancez l'application de mise à jour du firmware sur l'ordinateur.

Cela fera demarrer la mise a jour.

« Complete! » apparaitra à la fin de la mise à jour.

FIRMAWARE UPDATE

• Ne débranchez pas le cable USB pendant une mise à jour du firmware.
• Dans le cas peu probable où une mise à jour du firmware échéouverait en cours, reprenez la procédure depuis le début pour à nouveaumettre à jour le firmware.

A SAVOIR

Consultez le site web ZOOM pour des détails sur la façon d'utiliser l'application.

1. Une fois la mise à jour terminée, débranche le cable USB et mettez l'appareil hors tension.

A SAVOIR

La mise a jour de la version de firmware n'efface pas les mémoires de patch sauvégardées.

Restauration des réglages d'usine

1. Tout en pressant mettez I' souAerion/A1XFOUR

Cela ouvre un écran de confirmation d'initialisation.

2. Tournez¹

Cela selectionne l'action qui va suivre.

Réglage Explication
YES Initialise les réglages en les ramurament à leur valeur d'usine par défaut.
NO Interrupte la procédure d'initialisation et ramène à l'écran habituel.

3.Pressez ou

Cela lance l'initialisation.

Une fois l'initialisation terminée, « Complete! » apparait, puis l'écran habituel revient.

NOTE L'initialisation remplace tous les réglages, y compris les mémoires de patch, par les valeurs d'usine par défaut. Soyez donc sur de vous avant d'utiliser cette fonction.

L'unité ne s'allume pas

• Si l'alimentation se fait par piles, branchez un cable à la prise d'entrée INPUT.

La sortie ne produit pas de son, ou un son très faible ou avec distorsion

• Vérifiez les connexions (— Connexion » en page 10).
• Réglez les niveaux des effets (→ « Réglage des paramètres d'effet » en page 23).
• Réglez le niveau de la mémoire de patch (→ « Changement des niveaux des mémoires de patch » en page 16).
• Réglez le volume de sortie (→ « Réglage du caractère général du son et du niveau de sortie » en page 13).
• Si vous utilisez la pedale d'expression pour régler le volume, ajustez sa position jusqu'à l'obtention du niveau de volume ajustat.
• Vérifiez que la sortie de l'accordeur n'est pas coupée, c'est-à-dire réglée sur « MUTE » (→ « Modification des réglages d'accordeur » en page 43).
• Reglez les niveaux de l'instrument connecté.
• Réglez le niveau d'entrée du MAA-1 (→ « Réglage du niveau d'entrée du MAA-1 » en page 12).

Il y a beaucoup de bruit

• Verifiez qu'un cable blindo n'en est pas la cause.
• Utilisez un authenticate adaptorseur secteur ZOOM (→ « Connexion » en page 10).

Les effets ne fonctionnent pas

• Si la puissance de traitement est insuffisante pour les effets selectionnés, « PROCESS OVERFLOW » (puissance de traitement dépassée) s'affiche à l'écran. Lorsque « PROCESS OVERFLOW » apparait pour un effet, ce dernier est court-circuité ( « Changement des types d'effet » en page 22).

Les piles/batteries se déchargent rapidement

• Vérifiez que vous n'utilise pas des piles au mangané. Des piles alcalines doivent fournir une autonomie d'environ 18 heures de fonctionnement continu.
• Vérifiez le réglage de type de pile.

Le réglage doit correspondre aux piles utilisées afin d'afficher avec précision la charge restante (→ « Indication du type de pile utilisé » en page 37).
- De par leurs caractéristiques, les batteries se déchargent plusrapidement quand on les utilise dans des lieux froids.

La PEDale d'expression ne fonctionne pas bien (A1Xuniquement)

• Vérifiez les réglages de la pédale d'expression (→ « Emploi de la pédale d'expression » en page 56).
• Reglez la pédale d'expression (→ « Réglage de la pédale » en page 57).

A1FOUR/A1XFOUR

Nombre maximal d'effets simulantés	5
Nombre de mémoires de patch 50
Fréquence d'échantillonnage 44,1 kHz
Conversion A/N 24 bit, suréchantillonnage 128 fois
Conversion N/A 24 bit, suréchantillonnage 128 fois
Traitement du signal 32 bit
Écran Écran LCD à matrice de points 128x32
Entrées INPUT Prise jack 6,35 mm mono standard
	Niveau d'entrée nominal: -20 dBu
	Impédance d'entrée (ligne): 470 kΩ
	AUX IN Mini-jack stéreo
	Niveau d'entrée nominal: -10 dBu
	Impédance d'entrée (ligne): 1 kΩ
Sortie OUTPUT Prise jack 6,35 mm stéreo standard (sortie mixte ligne/casque)
	Niveau de sortie maximal:
	Ligne à +2 dBu (10 kΩ ou plus d'impédance de sortie)
	Casque à 17 mW + 17 mW (charge de 32 Ω)
Rapport S/B en entrée 120 dB
Bruit de fond (bruit résiduel) -97 dBu
Alimentation Adaptateur secteur : CC 9 V, 500 mA, avec pôle négatif au centre (ZOOM AD-16)
	4 piles AA (environ 18 heures de fonctionnement continu avec des piles alcalines, sans rétroéclairage de l'écran LCD)
USB	USB MIDI, USB micro-B
	• L'alimentation peut également être fournie par le port USB.
	• Si vous utilisez un cable conçu uniquement pour l'alimentation, les autres fonctions USB ne peuvent pas'être utilisées.
Dimensions externes	A1FOUR 156 mm (P) x 130 mm (L) x 42 mm (H)
	A1XFOUR 156 mm (P) x 216 mm (L) x 52 mm (H)
Poids	A1FOUR 340 g (sans les piles)
	A1XFOUR 610 g (sans les piles)

MAA-1

Entrée	Entrée symétrique sur XLR (broche 2 : point chaud) Gain d'entrée : +3 – +30 dBu Impédance d'entrée : 10 kΩ Niveau d'entrée maximal : +4 dBu Alimentation fantôme +48 V
Sortie	Prise jack 6,35 mm mono standard Niveau de sortie nominal : -20 dBu Niveau de sortie maximal : +7 dBu Impédance de sortie : 1 kΩ
Alimentation 2 piles AA	Durée de fonctionnement en continu (lorsque l'alimentation fantôme est de 3 mA) Environ 15 heures (avec des piles alcalines) Environ 15 heures (avec des batteries nickel-hydrure métal)
Dimensions externes	177 mm (P) × 23 mm (L) × 25 mm (H)
Poids	70 g (sans les piles)

0dBu = 0,775V
Lautonomie des piles en continu a ete dterminee au moyen de methodes de tests etablies en interne. Elle variera grandement en fonction des conditions d'utilisation.

200

ZOOM CORPORATION

4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon

www.zoom.co.jp
