Eolos G5V003 - Ventilateur G3 Ferrari - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI Eolos G5V003 G3 Ferrari

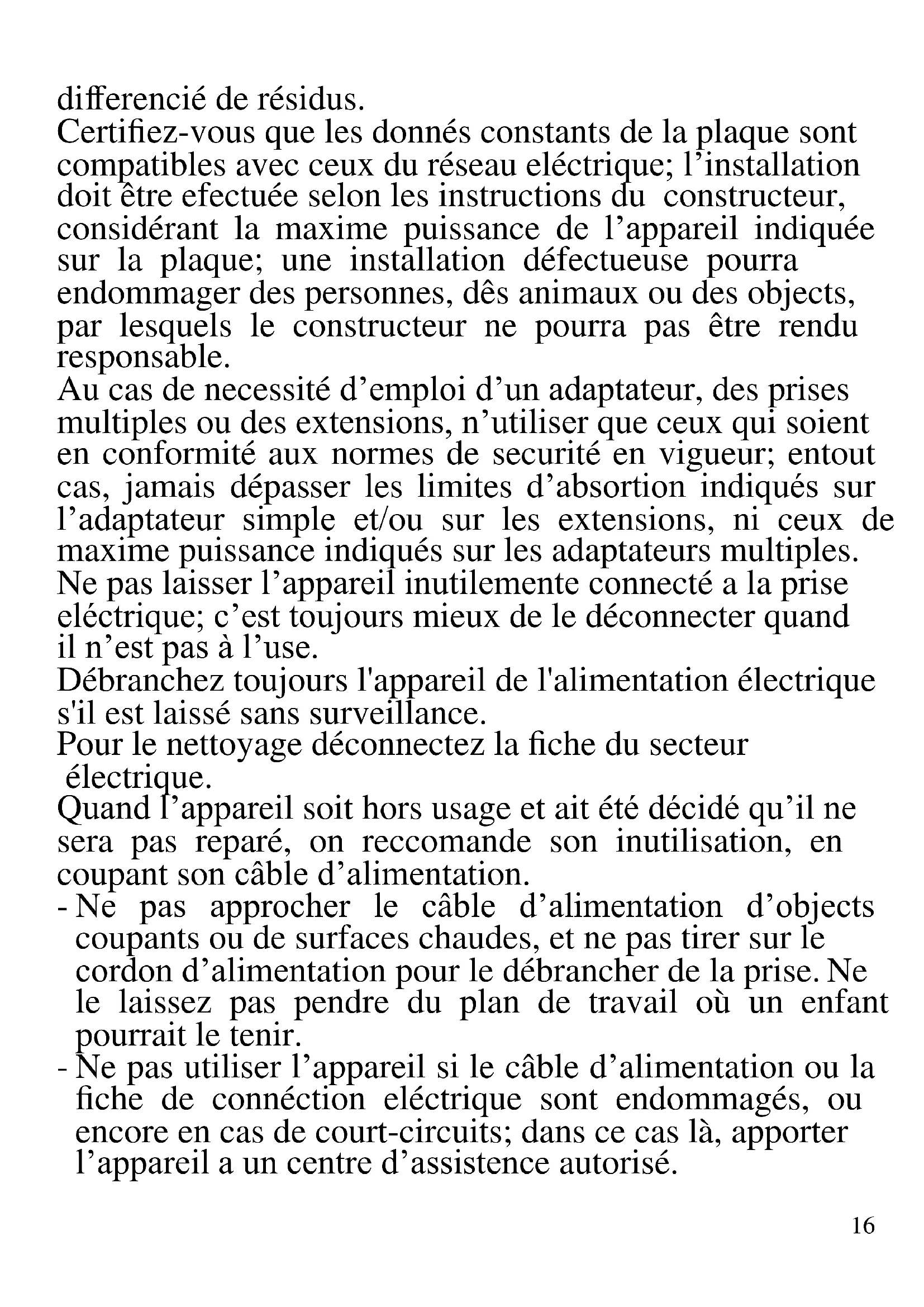

FRANCAIS: ADVERTISSEMENT Les indications suivantes sont très importantes en ce qui concerne l’installation, usage et manutention de cet appareil; gardez soigneusement ce manuel pour des futures consultations; n’utilisez pas l’appareil que selon les indications de ce manuel d’instructions; n’importe quel autre type d’ utilisation devra être consideré inaproprié et potentiellement dangereux; pour cette raison le constructeur ne pourra pas être rendu responsable si des dommages résultants de l’utilisation inapropriée ou irresponsable de l’appareil se produisent. Avant de l’utilisation, certifiez-vous de l’integrité de l’appareil; en cas de doute ne l’utilisez pas et addressez- vous a l’assistence téchnique autoriséa; ne laissez pas des parties de l’emballage (sacs de plastique, polystirène, ongles, agrafages, etc.) à la portée des enfants, car elles constituent des potentielles sources de danger; en autre, il faut rappeler que ces parties doivent être objet de collècte16 differencié de résidus. Certifiez-vous que les donnés constants de la plaque sont compatibles avec ceux du réseau eléctrique; l’installation doit être efectuée selon les instructions du constructeur, considérant la maxime puissance de l’appareil indiquée sur la plaque; une installation défectueuse pourra endommager des personnes, dês animaux ou des objects, par lesquels le constructeur ne pourra pas être rendu responsable. Au cas de necessité d’emploi d’un adaptateur, des prises multiples ou des extensions, n’utiliser que ceux qui soient en conformité aux normes de securité en vigueur; entout cas, jamais dépasser les limites d’absortion indiqués sur l’adaptateur simple et/ou sur les extensions, ni ceux de maxime puissance indiqués sur les adaptateurs multiples. Ne pas laisser l’appareil inutilemente connecté a la prise eléctrique; c’est toujours mieux de le déconnecter quand il n’est pas à l’use. Débranchez toujours l'appareil de l'alimentation électrique s'il est laissé sans surveillance. Pour le nettoyage déconnectez la fiche du secteur électrique. Quand l’appareil soit hors usage et ait été décidé qu’il ne sera pas reparé, on reccomande son inutilisation, en coupant son câble d’alimentation. - Ne pas approcher le câble d’alimentation d’objects coupants ou de surfaces chaudes, et ne pas tirer sur le cordon d’alimentation pour le débrancher de la prise. Ne le laissez pas pendre du plan de travail où un enfant pourrait le tenir. - Ne pas utiliser l’appareil si le câble d’alimentation ou la fiche de connéction eléctrique sont endommagés, ou encore en cas de court-circuits; dans ce cas là, apporter l’appareil a un centre d’assistence autorisé.17 - L’appareil n’est pas indiqué pour être exposé à des conditions météorologiques défavorables (pluie, vent, humidité, la glace, etc.); Gardez-le dans un endroit sec. Jamais opérer ou même toucher l’appareil avec les mains mouillées ou les pieds nus. - Cet appareil peut être utilisé par des enfants agés de plus de 8 ans et par des personnes avec une réduite capacité phisique, sensorial ou mental, ou encore avec peu d’expérience à son usage, pourvu qu’une supervision adéquate leur en soit assuré, ou s’ils auraient été instruits à l’usage de l’appareil en complete securité. Les opérations de nettoyage e de manutention ne oivent pás être efectués par des enfants, sauf pour ceux qui sont agés de plus de 8 ans et sont supervisionés. - Les enfants ne doivent pas jouer avec cet appareil. - Gardez l’appareil et le câble d’alimentation hors la portée des enfants agés de moins de 8 ans. Si le câble d'alimentation est endommagé ou en cas de panne et / ou de dysfonctionnement, ne modifiez pas l'appareil. Toute réparation doit être effectuée par le fabricant ou par son service d'assistance technique ou, en tout cas, par une personne possédant une qualification similaire, afin d'éviter tout risque. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil et invalider les conditions de la garantie. - Cet appareil est destiné à être utilisé dans les ménages et des applications similaires: les cuisines du personnel dans les magasins, bureaux et autres environnements de travail, pour les clients dans les hôtels, motels et autres environnements de type résidentiel, de type lit et petit- déjeuner, hébergement. - L’appareil n’est pas conçu pour être utilisé avec une minuterie extérieure ou un commande à distance. - N’utiliser que des accéssoires e pièces d’origine.18 Avant chaque utilisation, effectuez le cordon d'alimentation. Ne soumettez pas le produit à des chocs susceptibles de l'endommager.

Eféctuez l’installation complète en suivant soigneusement les instructions indiquées sur “Montage". Ne connectez pas au sécteur eléctrique sans que l’installation ne soit complète. Ne laissez pas l’appareil sans supervision quando il est en train d’être utilisé. Déconnectez-le après chaque utilization. Ne pas tirer sur le cordon d’alimentation pour le débrancher de la prise. Ne pas plonger l’appareil dans l’eau ou n’importe quel autre liquide, et éviter que des écabloussures l’atteignent. Avant de commencer n’importe quel opération de nettoyage, déconnectez l’appareil du réseau eléctrique. N’introduisez pas des objets à travers les grilles de protection. Ne barrez pas, d’aucune façon, les barreaux de protection. Placez l’appareil sur des surfaces plâtes, résistantes et stables, éloignées de fenêtres. Le moteur du ventilateur peut fonctionner même si les grilles de protection n’aient pas encore été montées et fixées. Pour une totale securité, realiser l’instalation de manière complete et exaustive. DÉSCRITION DES COMPOSANTS - G5V003 1 Grille de protection antérieure 2 Ventilateur 3 Grille de protection postérieure 4 Protection du moteur 5 Raccord pour l’oscilation 6 Bloc du moteur 7 Support du moteur 8 Tube supérieur 9 Régulateur de l’hauteur 10 Couverture de la base 11 Tube inférieur 12 Vis de fixation 13 Axe du moteur 14 Tableau de commande 15 Support de la grille antérieure 16 Support du ventilateur 17 Anneau de fixation des grilles 18 Base 19 Raccord pour inclinaison verticale19 MONTAGE Le moteur du ventilateur pourra fonctionner même si les grilles de protection n’ont pas encore été montées et mises en place. Pour une totale securité, realiser l’instalation de manière complete et exaustive.

1) Emboîter les deux barres en forme de croix.

2) Placer le tube inférieur (11) au centre de la base (18), alignant les trous à la base avec les sillons sur la

partie inférieure du tube. Serrez avec fermeté les quatre vis de fixation à la base (12).

3) Relâchez et rétirez le tube du régulateur de l’hauteur (9).

4) Insérez le tube dans la couverture de la base (10), pour couvrir les vis de fixation (12).

5) Rétirer la partie supérieure du tube (8) de la partie inférieure (11) pour réguler l’hauteur désirée. Serrer le

6) Mettre le bloc du moteur sur l’extremité du tube supérieur (8) et presser le bouton de blocage (7) de façon

qu’il reste bloqué des deux côtés.

7) Placez la grille postérieure (3) près de la structure en plastique protectrice du moteur (4) avec

l’identificateur de metal tourné en haut. Aligner les trous sur la partie centrale de la grille avec les chevilles en plastique (4) et fermer les deux parties avec la fermeture (15).

8) Insérer le ventilateur (2) sur l’axe moteur (13) et serrer la fermeture du ventilateur (16) sur l’extremité

filletée de l’axe moteur.

9) Relâchez le vis dans la fixation des grilles (17). Ne pas dévisser complètement le vis.

10) Placer la anneu de fixation (17) autour de la grille arrière (3) avec la vis placée en bas.

11) Placer la grille antérieure (1) en face de la grille postérieure (3) par les rainures présentes sur la anneu

(17) avec les fils externes des grilles.

12) Fermez la vis de blocage (17) pour fixer les deux grilles.

Le montage du ventilateur est donc terminé. FONCTIONNEMENT Sur le tableau de comande réglez la vitesse de rotation du ventilateur et, en conséquence, l’intensité de la ventilation. - 0: déconnecté - 1: vitesse baisse - 2: vitesse modérée - 3: vitesse haute OSCILATION L’oscilation horizontale du ventilateur ne sera possible que quand le ventilateur est déconnecté. Elle devient activée en pressant le support (7) jusqu’à ce qu’il s’emboît en place. Si on lève le support (7) la fonction deviendra desactivée NETTOYAGE Déconnectez la fiche du secteur eléctrique avant de commencer n’importe quel opération de nettoyage. Ne pas plonger l’appareil et le câble d’alimentation dans l’eau. Évitez que des éclaboussures d’eau ou n’importe quel autre liquide atteignent le bloc du moteur. Nettoyez l’extérieur de l’appareil avec un chiffon humide et non abrasif, évitant les detergents ou agents chimiques abrasives et aggressives. Essuyez parfaitement avant de monter les composants à nouveau.

• Diâmètre de l’aile: 40 cm
