MODE D'EMPLOI PCPS 1120V TROTEC

Informations sur I'appareil 6

Transport et stockage 9

Mise en service. 9

Utilisation. 13

Défauts et pannes 16

Entretien. 17

Élimination 17

Déclaration de conformité 18

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Voussoupiezélecharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant:

PCPS 11-20V

PCPS 12-20V

https://hub.trotec.com/?id=45184

Sécurité

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif. Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils -Securite de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité electrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocolélectrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommégés ou emmélés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'une rallonge adaptée à l'utilisation extérieur réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.

• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïrisez l'appareil. Toute néligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.

• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.

• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.

• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causeur un incendie, une explosion ou de blessures.

• N'exposez pas la batterie au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130^ peuvent provoquer une explosion.

• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction ajustée relative à une utilisation sure de l'appareil et qu'ils comprendtent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
• Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remettre en état une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV/agree.

Utilisation conforme

Utilisez le PCPS 11-20V exclusivement pour :

• gonfler des pneus de voiture et de velo, des jouets et des articles de sport ou de plage gonflables
• mesurer la pression actuelle d'un objet gonflable

en respectant les caractéristiques techniques.

Info

Veuillez noter que le manomètre n'est pas calibre.

Utilisez le PCPS 12-20V exclusivement pour :

gonfler et degonfler des équipements gonflables volumieux, tels que des matelas pneumatiques, des piscines, des canots pneumatiques ou des articles de camping

en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

La PCPS 12-20V n'est pas conçue pour gonfler les pneus de velo ou de voiture.

Toute utilisation autre que celle qui est décrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant niétiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures trop élevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque explosion!

Ne chargez jamais la batterie à des températures ambiantes inférieures à 10^ ou supérieures à 40^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observe l'élimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel

d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humidité. Cela peut provoquer une explosion!

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transporte ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Remarque

L'appareil n'est pas concu pour une utilisation continue. Afin d'éviter toute surchauffe, il ne doit pas être utilisé plus de 10 minutes sans interruption dans le cas du PCPS 11-20V ou plus de 20 minutes dans le cas de la PCPS 12-20V.

Si malgré cela l'appareil surchauffe, retirez la batterie. Laissez suffisamment refroidir l'appareil avant de le remettre en marche.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arret d'urgence:

L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.

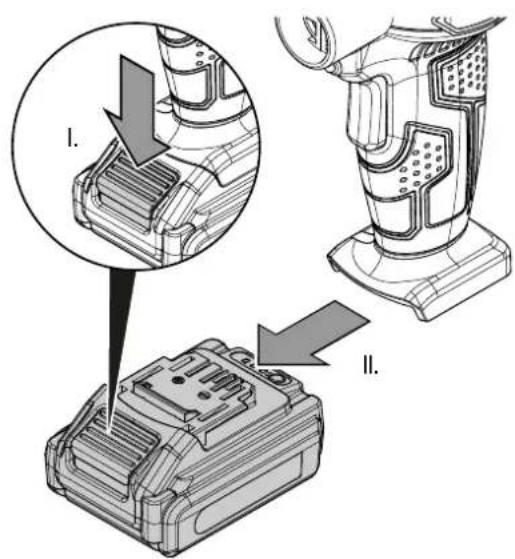

2. En cas d'urgence, extrayez la batterie de l'appareil: pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est défectueux.

Informations sur l'appareil

Description de l'appareil

Le compresseur sans fil PCPS 11-20V est destiné à gonfler des pneus de vélo et de voiture, des jouets et des articles de sport gonflables, tels que des ballons de football.

L'appareil est équipé d'un manomètre intégré.

L'appareil s'esteint automatiquement une fois la pression souhaitee atteinte.

La pompe à air sans fil PCPS 12-20V est destinée à gonfler et à dégonfler des équipements gonflables volumineux, tels que des matelas ou des canots pneumatiques.

Représentation de l'appareil

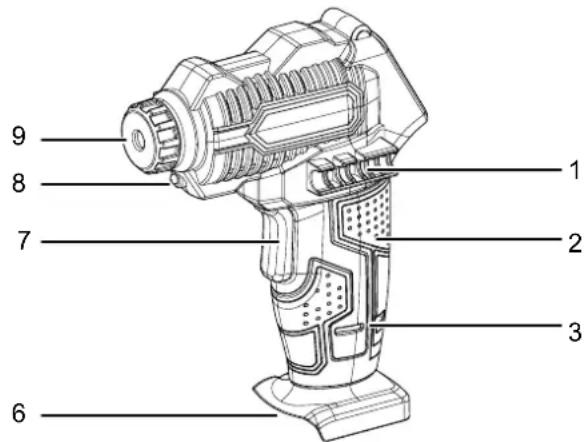

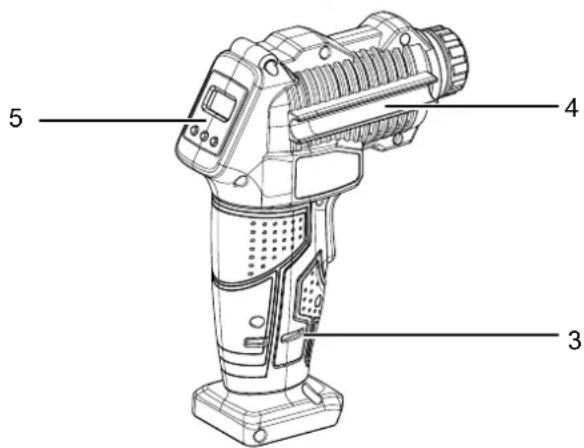

Compresseur sans fil PCPS 11-20V

No Designation

1 Fixation pour les adaptateurs de valve

2 Poignée

3 Entrée d'air

4 Fixation pour le tuyau d'air comprimé

5 Panneau de commande

6 Logement de la batterie

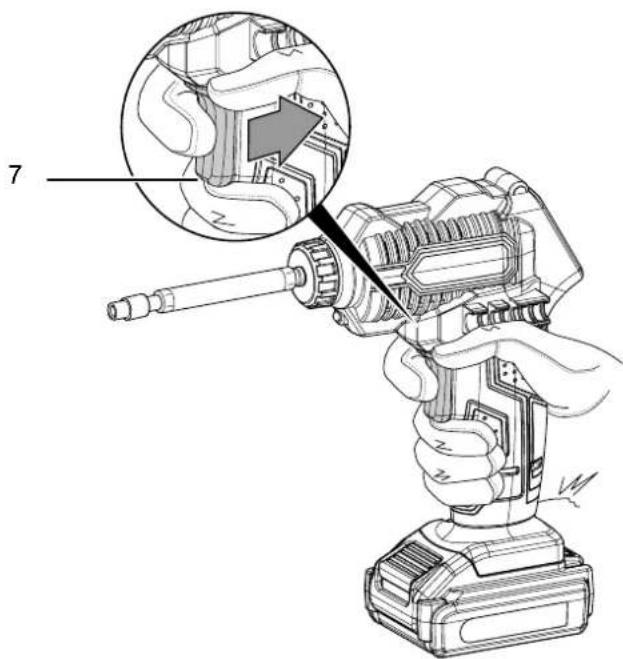

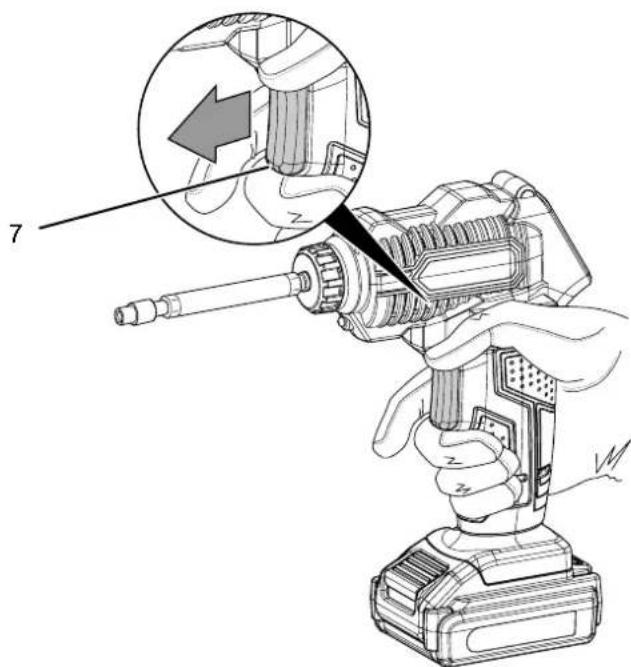

7 Interrupteur marche/arrêt

8 Lampe de travail LED

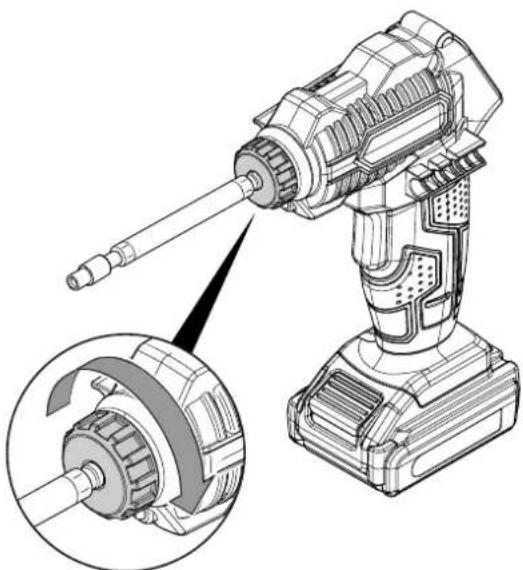

9 Écroude serrage

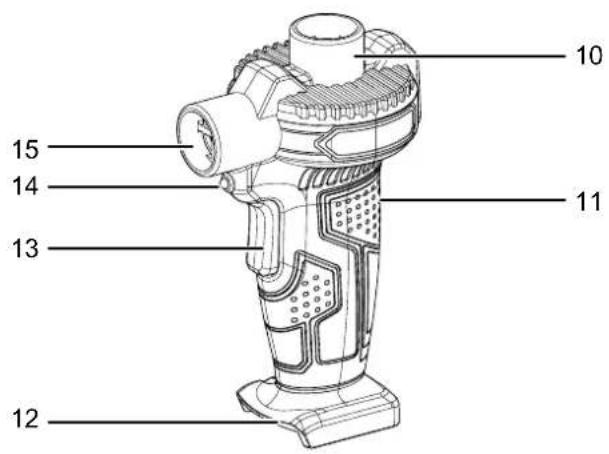

Pompe à air sans fil PCPS 12-20V

No Designation

10 Entrée d'air (dégonflage)

11 Poignée

12 Logement de la batterie

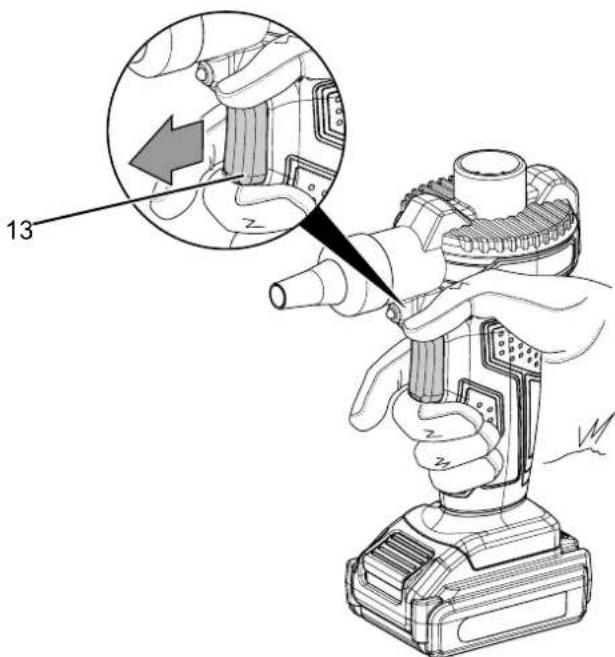

13 Interrupteur marche/arrêt

14 Lampe de travail LED

15 Sortie d'air (gonflage)

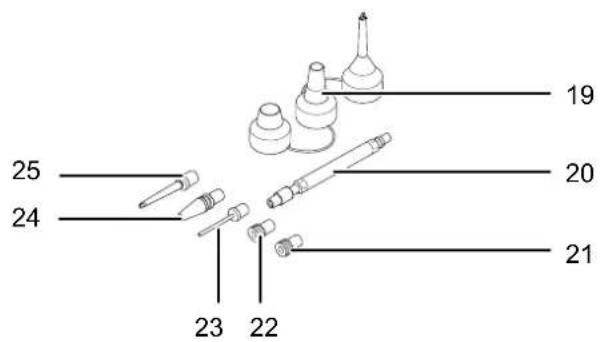

Accessoires

No Désignation

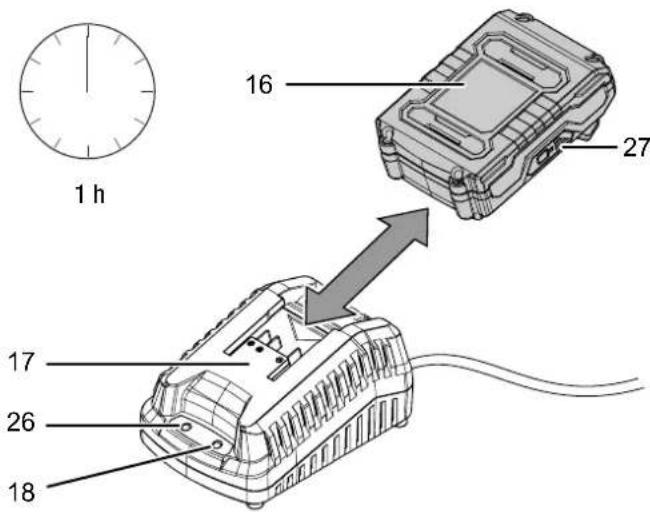

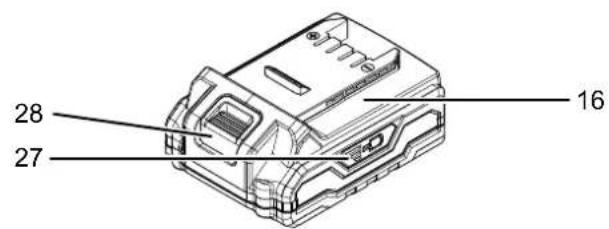

16 Batterie

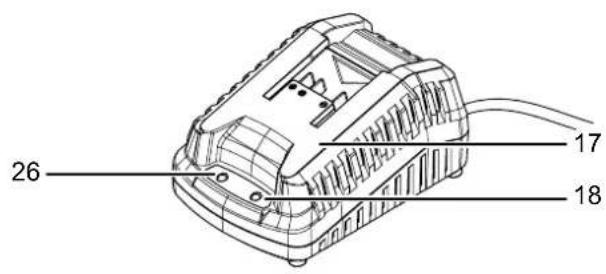

17 Chargeur rapide

18 LED rouge de la batterie (charge)

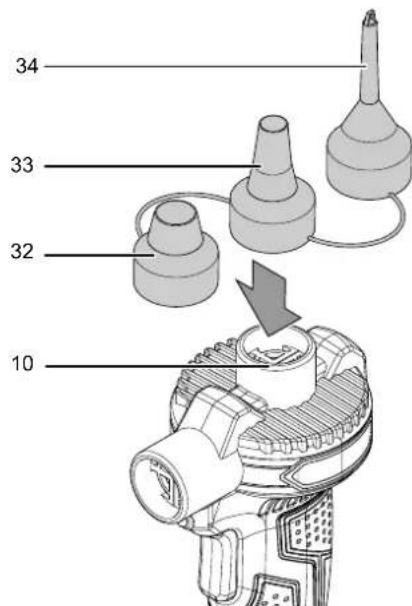

19 Jeu d'embouts pour pompe à air

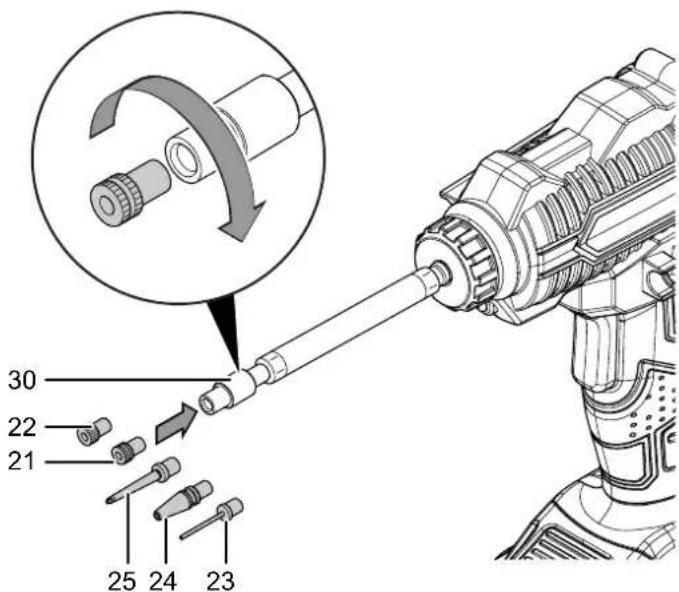

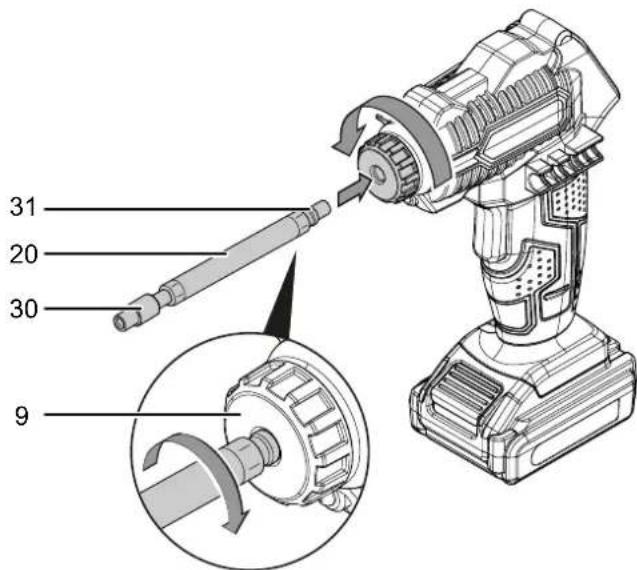

20 Tuyau d'air comprimé avec raccord visse

21 Adaptateur pour valve Presta

22 Adaptateur pour valve Dunlop

23 Aiguille pour gallon

24 Adaptateur universal, court (2 pieces)

25 Adaptateur universal, long

26 LED verte de la batterie (chargeur rapide opérationnel)

27 Affichage de la charge de la batterie à 3 niveaux

28 Touche de déverrouillage

Furniture

1 compressor sans fil PCPS 11-20V
- 1 pompe à air sans fil PCPS 12-20V
- 1 batterie
- 1 chargeur rapide
- 1 tuyau d'air comprime avec raccord visse
- 1 adaptatateur pour valve Dunlop
- 1 adaptateur pour valve Presta
- 1 aiguille pour ballon
- 1 adaptateur plastique universel avec 3 embouts pour pompe à air
- 2 adaptateurs universels, courts
- 1 adaptateur universel, long
- 1 mallette de transport
1 notice

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PCPS 11-20V PCPS 12-20V
Tension nominale 20 V 20=¥	—	—
Pression max. 7 bars (100 psi) -
Débit d'air max. - 70 m³/h
Poids 1,2 kg 1 kg
Batterie Multiflex 20 - 2.0 DC
Type Li-lons
Tension nominale 20 V ---
Capacité nominale 2,0 Ah
Nombre de cellules	5
Capacité	40 Wh
Chargeur rapide	Multiflex 20 - 2.0 AC
Entrée
Tension nominale 230 - 240 V / 50 Hz
Puisance absorbée	65 W
Sortie
Tension nominale 21	5 V ---
Courant de charge 2,4 A
Fusible —	3,15 A retardé
Durée de charge	1 h
Longueur de cordon	1,5 m
Classe de protection	II / ☑

Paramètre Valeur
Informations relatives aux vibrations selon EN 62841
Valeur d'émission de vibrationsah	2,6 m/s2	0,3 m/s2
Incertitude K	1,5 m/s2	1,5 m/s2
Niveau sonores selon EN 62841
Niveau de pression sonore LpA	85 dB(A)	82 dB(A)
Niveau sonore LWA	96 dB(A)	93 dB(A)
Incertitude KWa	3 dB(A)	3 dB(A)

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.
• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pierce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquilles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéasive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
• Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45 °C
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

L'accumulateur peut etre endommag en cas d'utilisation incorrente.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais l'accumulateur à des températures ambiantes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute déteriation causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (27) est allumé). À cette fin, procédez de la manière suivante :

1. Poussez la batterie (16) à l'envers sur le chargeur rapide (17) jusqu'à ce qu'unciesoitaudible.

1. Insérez la fiche secteur du chargeur rapide (17) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de la batterie(18)s'allume.
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (18) s'éteigne et que le voyant LED vert (26) s'allume.

La batterie (16) est complètement chargée.

1. Debranche le cordon d'alimentation du chargeur rapide (17) de la prise murale en tirant sur la fiche secteur.

Il est possible que la batterie (16) et le chargeur rapide (17)CHAUFFENT pendant le processus de charge. Laissez la batterie (16) refroidir a températe ambiente.

1. Retirez la batterie (16) du chargeur rapide (17) en maintainant pressée la touche de déverrouillage (28) et en tirant la batterie (16) pour l'enlever du chargeur rapide (17).

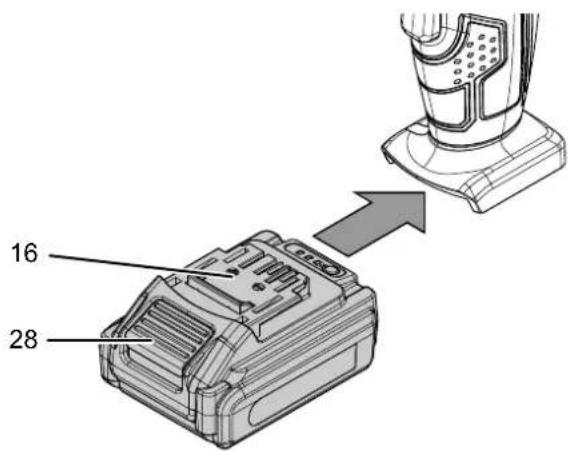

Mise en place de la batterie

1. Insérez la batterie (16) dans l'appareil jusqu'à ce qu'elle s'enclença.

Extraction de la batterie

1. Séparez la batterie (16) de l'appareil en appuyant sur la touche de déverrouillage (28) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (16) comme décrit au chapitre Charge de la batterie.

Contrôle de l'etat de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (27) de la maniere suivante :

Couleur LED Signification
vert - orange - rouge charge / puissance max.
orange - rouge charge / puissance moyenne
rouge charge faible - charger la	batterie

1. Appuyez sur le symbole batterie (29) sur la batterie (16).

Vous pouvez dire I'etat de charge au moyen de I'affichage de capacité de la batterie (27).

Changement d'adaptateur de valve (compresseur sans fil)

En fonction du domaine d'application, vous pouvez fixer différents adaptateurs de valve directement sur l'appareil ou par l'intérimédiaire du tuyau d'air compré (18) optionnel :

No Désignation Description
21 Adaptateur pour valve Presta	À utiliser avec des valves Presta
22 Adaptateur pour valve Dunlop	À utiliser avec des valves Dunlop
23 Aiguille pour ballon À utiliser	pour les ballons de football ou autres
24 Adaptateur universel, court	À utiliser pour les matelas pneumatiques ou autres
25 Adaptateur universel, long	À utiliser pour les matelas pneumatiques ou autres

Info

Nous vous recommendons d'utiliser le compresseur sans fil uniquement avec le tuyau d'air comprime.

1. Desserrez l'écrou de serrage (9).

1. Insérez le côte raccord (31) du tuyau d'air comprime (20, en option) ou l'adaptateur de valve (21, 22, 23, 24, 25) en tournant dans le sens des aiguilles d'une montre.

2. Resserrez I'ecrou de serrage (9).

Si vous utilisez seulement l'adaptateur de valve (21, 22, 23, 24, 25), sans le tuyau d'air comprime, le montage est terminé.
Si vous utilisez l'adaptateur de valve (21, 22, 23, 24, 25) avec le tuyau d'air comprime, poursuivez comme indiqué ci-après.

1. Tenez le tuyau d'air comprime (20) par l'embout de fixation de l'adaptateur (29).

2. Vissez fermement l'adaptateur de valve (21, 22, 23, 24, 25) requis.

1. Pour degonfler, placez I'embout (32, 33, 34) souhaite sur I'entrée d'air (10).

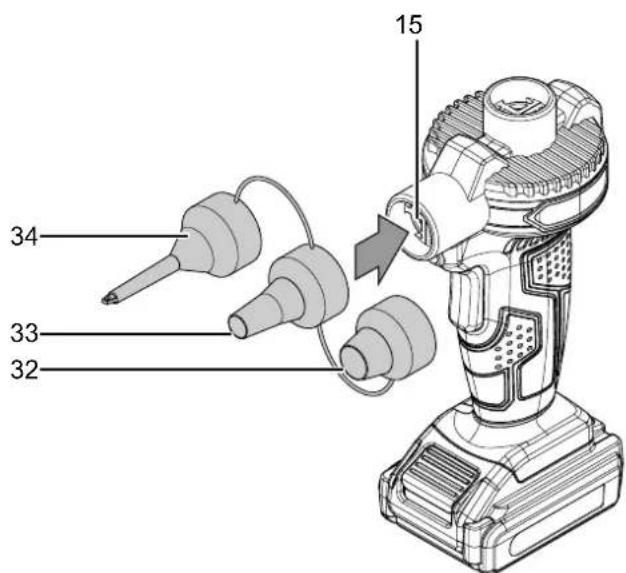

Changement d'embout (pompe à air sans fil)

En fonction du domaine d'application, vous pouvez fixer différents embouts sur l'entrée ou la sortie d'air :

No Description

32 Àutiliser pour les articles gonflables avec valve de dégonflage

33 Àutiliser pour des articles gonflables avec valve à vis (dégonflage valve dévisseé)

34 Àutiliser avec les valves standard à partir d'un diamètre intérieur de 8 mm

1. Pour gonfler, placez l'embout (32, 33, 34) souhaite sur la sortie d'air (15).

Utilisation

Conseils et remarques concernant l'emploi du compresseur sans fil

Généralités :

• Les fentes d'aération doivent être libres afin de prévenir toute surchauffe du moteur.
• L'appareil n'est pas concu pour une utilisation continue. L'appareil ne doit pas etre utilise plus de 10 minutes en continu.
• N'utilisez que des adaptateurs en parfait état.

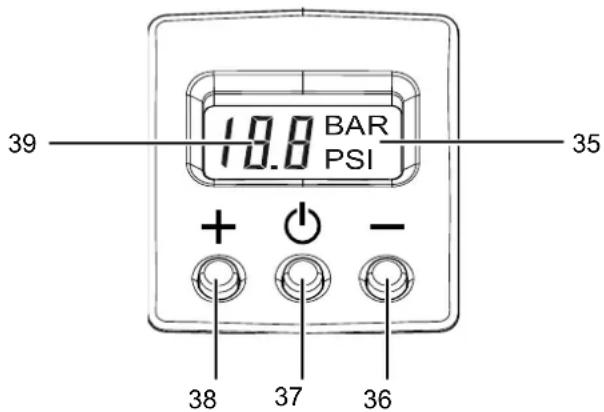

Éléments de commande

No Désignation Signification
35 Affichage de l'unité	Indique si la pression est mesurée/ réglée en bars ou en psi.
36 Touche Moins Permet de diminuer la valeur.
37 Touche marche/ arrêt	Allume ou étient l'appareil. Lorsque l'appareil est en marche, la touche permet de changer d'unité (bars/psi).
38 Touche Plus Permet d'augmenter la valeur.
39 Affichage Affiche la pression actuelle mesurée. Affiche la valeur de consignee pendant le réglage de la pression.

Réglage de la pression

Info

Veuillez noter que le manomètre n'est pas calibré.

1. Appuyez sur l'interrupteur marche/arrêt (7) ou sur la touche marche/arrêt (37) située sous l'écran.

La dernière valeur de pression régée apparait pendant environ 2 secondes sur l'affichage à segments (39).
Puis l'affichage à segments (39) indique la pression actuelle mesurée. Celle-ci s'éleve à 0 lorsque le tuyau d'air comprime n'est raccordé à peu object.

1. Appuyez sur la touche Plus (38) ou Moins (36) pendant environ 2 secondes.
   L'affichage à segments (39) clignote.

2. Reglez la pression souhaitée à l'aide des touches Plus (38) et Moins (36).

3. Attendez jusqu'à ce que l'affichage à segments (39) ne clignote plus.

La pression souhaitee est reglee.
La pression actuelle réapparait sur l'affichage à segments (39).

Changement d'unité (bars/psi)

Yououpouvezafficherla pressionenbarsouenpsi.

L'appareil est en marche.

1. Appuyez sur la touche marche/arrêt (37) pour passer des bars aux psi, et inversement.

Mise en marche et arrêt du compresseur sans fil

Info

Veuillez noter que le manomètre n'est pas calibre.

Info

Le compresseur ne fonctionne que lorsque l'écran est allumé.

1. Vérifiez que l'adaptateur de valve utilisé et la pression régée sont adaptés aux travaux prévus.

2. Appuyez sur l'interrupteur marche/arrêt (7) ou sur la touche marche/arrêt (37) située sous l'écran.

La derniere valeur de pression reglee apparait pendant environ 2 secondes sur I'affichage a segments (39).
Puis l'affichage à segments (39) indique la pression actuelle mesurée. Celle-ci s'éleve à 0 lorsque le tuyau d'air comprime n'est racordé à chaque object.

1. Raccordez le tuyau d'air comprime à l'objet à gonfler à l'aide de l'adaptateur de valve.

La pression de l'objet raccardé apparait sur l'affichage à segments (39).

1. Si nécessaire, reglez la pression souhaitee (voir le chapitre Réglage de la pression).

2. Appuyez sur le bouton marche / arrêt (7) et maintenez-le pressé pendant l'utilisation.

La lampe de travail LED (8) s'allume.
Le compresseur sans fil s'arrête automatiquement lorsque la pression reglee est atteinte.

1. Relâchéz le bouton marche/arrêt (7) afin d'arrêté l'appareil.

La lampe de travail LED (8) s'eteint.

1. Appuyez pendant environ 3 secondes sur la touche marche/arret (37) située sous l'écran pour éteindre l'appareil.
2. Retirez le tuyau d'air comprime ou l'adaptateur de valve.

Conseils et remarques concernant l'emploi de la pompe à air sans fil

Généralités :

• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.
  L'appareil n'est pas concu pour une utilisation continue. L'appareil ne doit pas etre utilise plus de 20 minutes en continu.

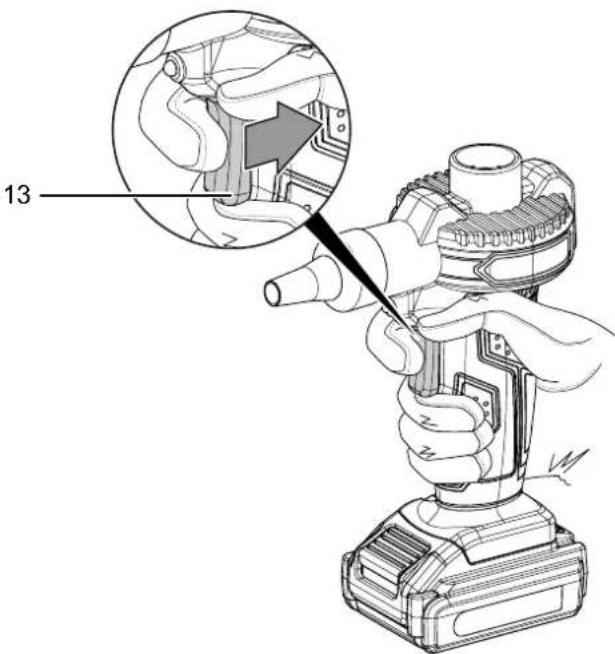

Mise en marche et arrêt de la pompe à air sans fil

1. Vérifiez que l'embout est adapté aux travaux prévus.
2. Assurez-vous que l'embout est bien raccordé à l'entrée d'air (10) pour degonfler ou à la sortie d'air (15) pour gonfler.

3. Fixez l'embout (19) sur I'objet que vous souhaitez dégonfler ou gonfler.

4. Appuyez sur le bouton marche / arrêt (13) et maintenez-le pressé pendant l'utilisation.

La lampe de travail LED (14) s'allume.

1. Une fois le volume de replissage souhaïte atteint, relâchéz l'interrupteur marche/arrêt (13) afin d'arrêté l'appareil.

La lampe de travail LED (14) s'esteint.

1. Retirez l'embout (19) de l'appareil.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez la batterie de l'appareil (voir le chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Désignation Numéro d'article
Batterie de rechange Multiflex 20 - 2.0 DC 6.200.000.303

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un defaulted ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
  Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Verifiez la protection du réseau.
• Vérifiez les dommages éventuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
• Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Vérifiez que la batterie est insérée correctement dans l'appareil.

Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encluquier dans l'appareil.

• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

L'appareil fonctionne, mais ne remplit pas sa fonction de gonflage ou de dégonflage :

• Verifiez si les raccords doivent des fuites. Il se peut que de l'air s'échappe au niveau de la valve de l'objet.

L'appareil devient brûlant :

Remarque

L'appareil n'est pas conçu pour une utilisation continue. Afin d'éviter toute surchauffe, il ne doit pas être utilisé plus de 10 minutes sans interruption dans le cas du PCPS 11-20V ou plus de 20 minutes dans le cas de la PCPS 12-20V.

Si malgré cela l'appareil surchauffe, retirez la batterie. Laissez suffisamment refroidir l'appareil avant de le remettre en marche.

• Verifiez si l'appareil convient aux travaux à effectuer.
• Les fentes d'aération, ainsi que l'entrée et la sortie d'air doivent être libres afin d'éviter toute surchauffe du moteur.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôlez régulierement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénetration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Séchez les embouts avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Maintenez propres les contacts de raccordement de la batterie.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barrée, apposé en apparéil électrique ou électronique, signifie que celui-ci peut pas été eliminé avec les ordures menagères. Des points collecte Gratis pour les apparéils électriques ou roniques usages sont à votre disposition à proximate de vous. Les autorités de votre ville ou de votre commune ont vous en fournir les adresses. Pour de nombreux pays DE, vous trouvez sur la page Internet http://hub.trotec.com/?id=45090 des informations sur d'autresabilités de prise en charge. Sinon, adressez-vous à une prise homologue dans votre pays pour le recyclage et mation des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-Ion

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit :

PCPS 11-20V

PCPS 12-20V

Type :

compresseur et pompe à air sans fil

A partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 1012-1:2010
EN55014-1:2017
EN 62841-1:2015

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 19.07.2021
