PAC 2010 SH - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	2000 W
Surface recommandée	Jusqu'à 25 m²
Niveau sonore	65 dB(A)
Fonctionnalités	Refroidissement, déshumidification, ventilation
Dimensions (L x l x H)	30 x 34 x 70 cm
Poids	25 kg
Consommation énergétique	Classe A
Type de réfrigérant	R290
Installation	Facile à installer, sans besoin de travaux
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Accessoires inclus	Tuyau d'évacuation, télécommande
Garantie	2 ans

FOIRE AUX QUESTIONS - PAC 2010 SH TROTEC

Comment installer le TROTEC PAC 2010 SH ?

Pour installer le TROTEC PAC 2010 SH, placez l'appareil près d'une fenêtre pour évacuer l'air chaud. Connectez le tuyau d'évacuation à la sortie de l'appareil et placez l'extrémité à l'extérieur de la fenêtre. Assurez-vous que l'appareil est sur une surface plane et stable.

Quel est le niveau sonore du TROTEC PAC 2010 SH ?

Le TROTEC PAC 2010 SH a un niveau sonore d'environ 65 dB(A) en fonctionnement, ce qui est comparable à celui d'un réfrigérateur.

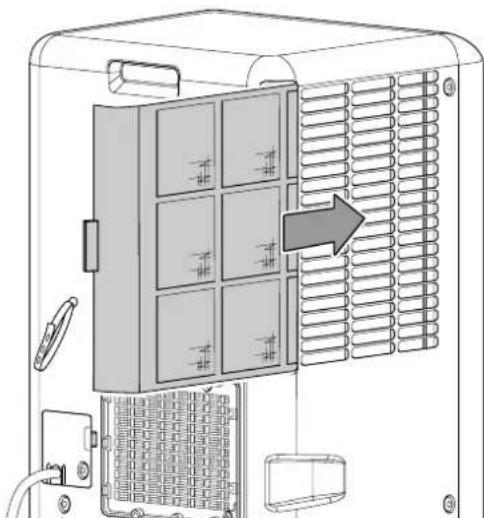

Comment nettoyer le filtre du TROTEC PAC 2010 SH ?

Le filtre peut être nettoyé en le retirant de l'appareil. Lavez-le à l'eau tiède avec un peu de savon doux, puis laissez-le sécher complètement avant de le remettre en place.

Quelle est la surface de refroidissement recommandée pour le TROTEC PAC 2010 SH ?

Le TROTEC PAC 2010 SH est recommandé pour des surfaces allant jusqu'à 60 m², en fonction de l'isolation de la pièce.

Le TROTEC PAC 2010 SH peut-il fonctionner en mode chauffage ?

Oui, le TROTEC PAC 2010 SH dispose d'une fonction chauffage, ce qui en fait un appareil polyvalent pour les saisons froides.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez que le filtre est propre, que le tuyau d'évacuation n'est pas obstrué et que la fenêtre est correctement fermée autour du tuyau. Assurez-vous également que l'appareil est réglé sur le mode refroidissement.

Quelle est la consommation électrique du TROTEC PAC 2010 SH ?

Le TROTEC PAC 2010 SH consomme environ 1,1 kW en mode refroidissement et 1,2 kW en mode chauffage.

Comment régler la température sur le TROTEC PAC 2010 SH ?

Utilisez le panneau de contrôle ou la télécommande pour régler la température souhaitée. Appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température.

Le TROTEC PAC 2010 SH nécessite-t-il un entretien régulier ?

Oui, il est conseillé de nettoyer le filtre tous les mois et de faire vérifier l'appareil par un professionnel au moins une fois par an pour garantir un fonctionnement optimal.

MODE D'EMPLOI PAC 2010 SH TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 2

Informations sur l'appareil 7

Transport et stockage 8

Montage et mise en service 9

Utilisation. 12

Défauts et pannes 14

Maintenance 16

Annexe technique. 20

Élimination. 24

Danger

Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable.

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessité d'observer l'instruction.

Voupez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :

PAC 2010 SH

https://hub.trotec.com/?id=44446

Sécurité

Veuillez tirer attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisis­sant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des déteriorations sur la prise ou sur le câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cordons secteur défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique. Veillez à ce que l'entrée et la sortie d'air soient libres.
• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement le bac de récapération des condensats ou le tuyau d'évacuation.
• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé! Utilisez des piles du type AAA.
• Ne placez pas de batteries rechargeables dans la télécommande.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
• N'avalez pas de pile! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin!
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.
• Si le compartiment est pier s'il ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.
• N’entreposez pas l’appareil avec des sources d’inflammation dans des locaux dépourvus d’une bonne aération.
• N'installez l'appareil que dans le respect de la réglementation nationale en matière d'installation.
• N'installez, n'utilisez et n'entreposez le PAC 2010 SH que dans un local d'une surface supérieure à 6m²
• N'installez, n'utilisez et n'entreposez le PAC 2610 S que dans un local d'une surface supérieure à 9m²
• Entreposez l'appareil de manière à éviter tout dommage mécanique.
• Tout le circuit réfrigerant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Consignes de sécurité pour les travaux sur le circuit de réfrigérant :

Toute personne devant travailler sur le circuit de réfrigeration doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d'un procédé connu dans l'industrie. - Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence. - N'utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage. - Ne pas percer ni brûler. - Notez bien que le gaz réfrigérant est inodore. - Observez la réglementation nationale concernant les installations au gaz. - Observez la quantité maximale de réfrigérant dans les caractéristiques techniques. - Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour refroidir, ventiler, déshumidifier et chauffer (PAC 2010 SH uniquement) l'air ambiant à l'intérieur en respectant les caractéristiques techniques.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

• N'installez pas l'appareil sur une surface mouillée ou inondée.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Ne plongez jamais l'appareil dans l'eau.
• N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.
• N'utilisez pas l'appareil à proximité immédiate de piscines, de baignoires ou de douches.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris les instructions, notamment le chapitre « Sécurité ».

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Remarque

N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

PAC 2010 SH

L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 6m²

L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 9m²

Observer le manuel d'utilisation

Ce symbole rappelle la nécessité de lire et d'observer la notice d'instructions.

Observer les instructions de réparation

Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.

1. Avant la mise en service, laisser immobile en position verticale PENDANT AU MOINS 12 HEURES ! Cela protège le compresseur, prolonge sensiblement la durée de vie et évite ainsi une diminution des performances de refroidissement.
2. Le climatiseur doit toujours être posé sur le sol AVEC LES PLUS GRANDES PRECAUTIONS! Simon, des micro-fissures risquent de se former dans le socle ou le bac de récapération de l'eau de condensation, qui entrainerait que cette dernière coule sur le sol.

Toute utilisation incorrecte ou non conforme entraîne l'extinction de la garantie !

Danger

Réfrigérant naturel propane (R290) !

H220: gaz extrêmement inflammable.

H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur.

P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403: conserver à l'abri du soleil dans un endroit bien aéré.

Avertissement relatif à la tension électrique

Risque d'électrocution!

Tout contact de l'appareil avec de l'eau risque de provoquer une électrocution!

N'utilisez pas cet appareil à proximité immédiate d'une baignoire, d'une douche ou d'une piscine!

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution!

L'appareil n'est pas protégé contre l'eau.

Il existe un risque d'électrocution!

N'utilise jamais l'appareil dans des endroits où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau!

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

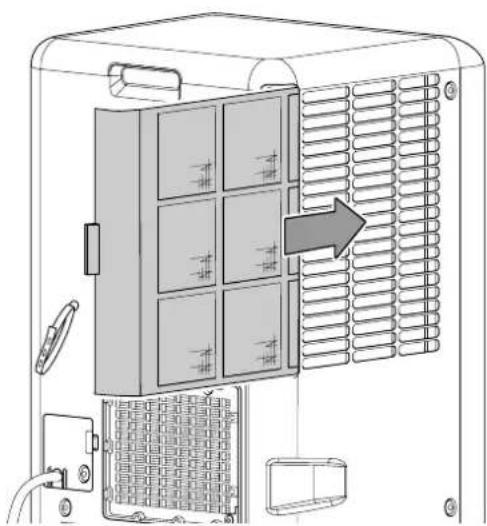

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire ses performances et le déterminer.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
3. Ne rebranchez jamais un appareil endommagé.

Description de l'appareil

L'appareil est destiné au rafraîchissement des pièces. En outre, il filtre et humidifie l'air, ce qui crée ainsi un climat agréable.

L'appareil PAC 2010 SH peut également être utilisé comme rafraîchissement.

L'appareil refroidit l'air ambiant en lui extrayant de la chaleur. La chaleur absorbée est évacuée vers l'extérieur par le tuyau d'évacuation d'air, l'air refroidi est introduit dans la pièce d'installation par l'intermédiaire d'un ventilateur.

L'eau de condensation produite s'écoule de l'évaporateur sur le condenseur brûlant, s'y évapore, puis est transportée à l'extérieur par le tuyau d'évacuation.

En mode Ventilation, l'appareil permet de faire circuler l'air dans la pièce sans le refroidir.

En mode Déshumidification, de l'humidité est extraite de l'air ambient.

Le mode Chauffage (PAC 2010 SH) chauffe l'air ambiant.

L'appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de faire s'allumer ou s'éteindre automatiquement l'appareil au moyen de la fonction minuterie.

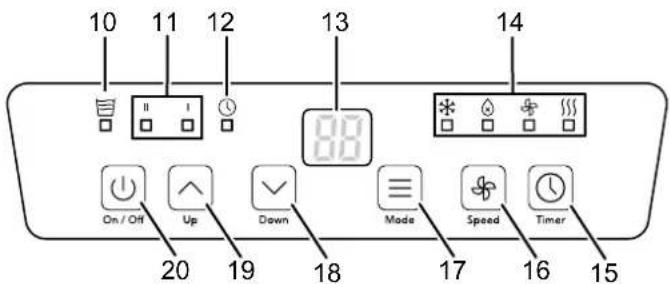

L'appareil se commande via le panneau de commande ou la télécommande infrarouge fournie.

L'appareil est conçu pour une utilisation universelle et flexible. Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

L'appareil n'est pas protégé contre l'eau (IP20).

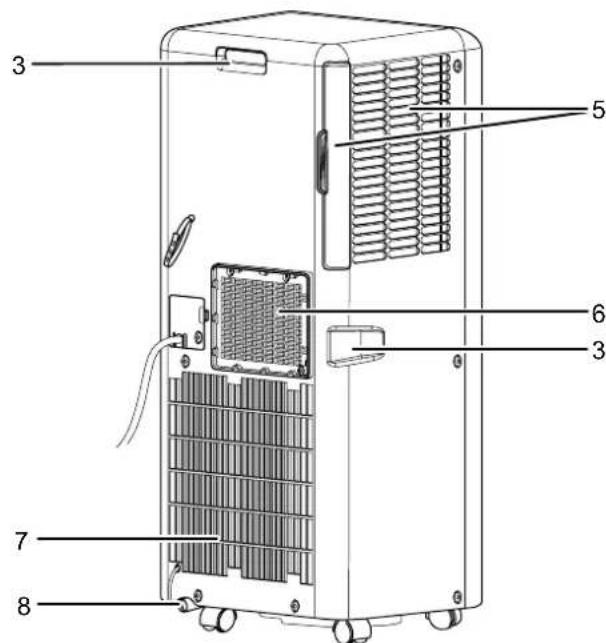

Représentation de l'appareil

N° Désignation

1 Panneau de commande

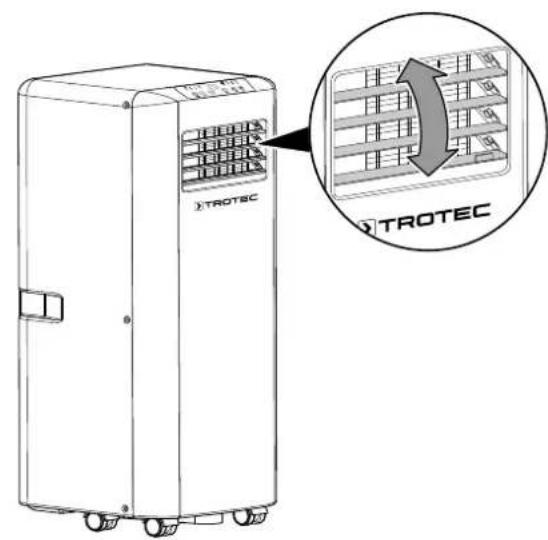

2 Sortie d'air avec volets de ventilation régibles

3 Poignée de transport

4 Roulettes de transport

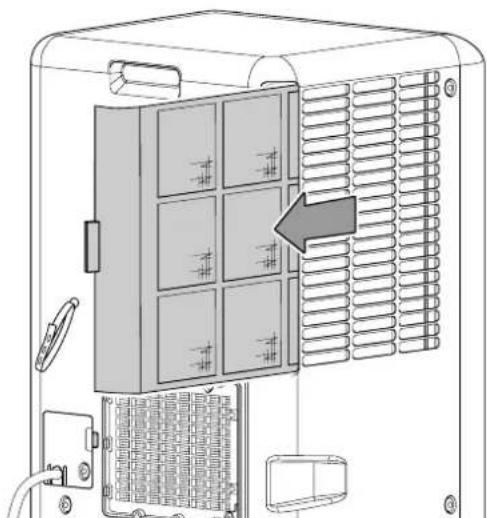

5 Entrée d'air avec filtre à air

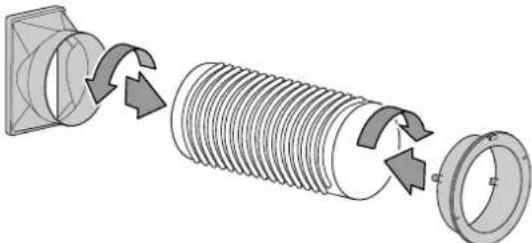

6 Raccord du tuyau d'évacuation d'air

7 Entrée d'air

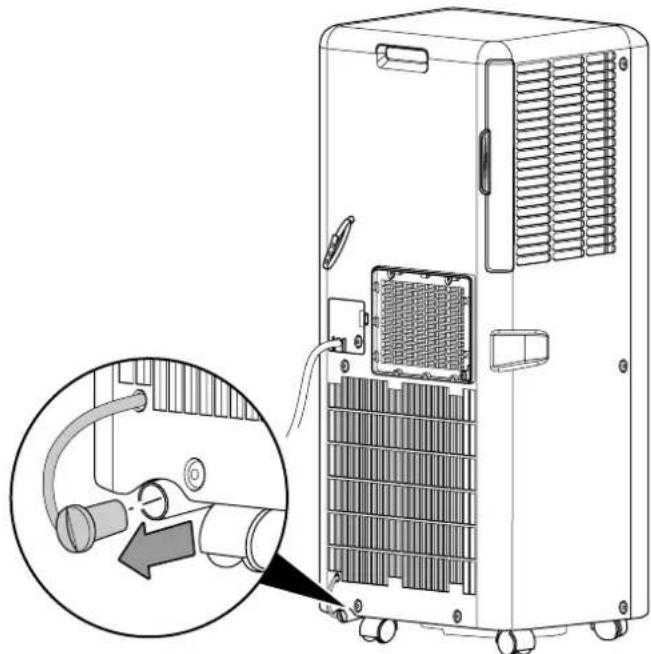

8 Évacuation de l'eau de condensation avec bouchon en caoutchouc

9 Télécommande

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Observez que des consignes de transport supplémentaires peuvent s'appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
• Videz les condensats résiduels contenus dans l'appareil
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes.

Observez les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas.

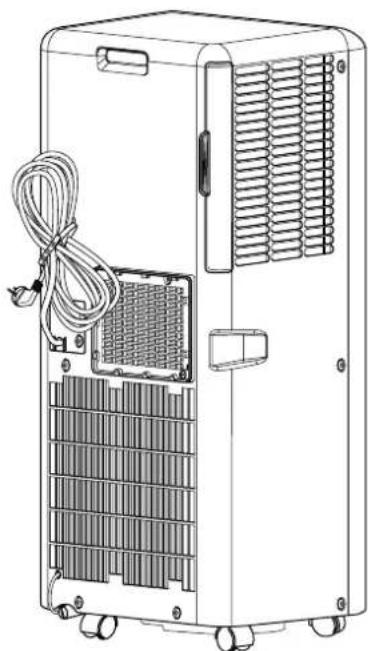

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Videz les condensats résiduels contenus dans l'appareil
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Observez les conditions d'entreposage suivantes lorsque vous n'utilisez pas l'appareil :

• N'entreposez le PAC 2010 SH que dans un local d'une surface supérieure à 6 m²
• N'entreposez le PAC 2610 S que dans un local d'une surface supérieure à 9 m².
• N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).
• Entreposez l'appareil au sec et protégé du gel et de la chaleur.
• Entreposez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Au besoin, protégez l'appareil de la poussière au moyen d'une housse.
• Ne placez un autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer. Utilisez le rangement de cordon situé à l'arrête de l'appareil afin de ménager le cordon secteur.

• Retirez les piles de la télécommande.

Contenu de la livraison

• 1 appareil 1 tuyau d'évacuation
• 1 adaptateur de tuyau
• 1 raccord de tuyau
• 1 télécommande (sans piles)
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détruisez pas en le déroulant.

Mise en service

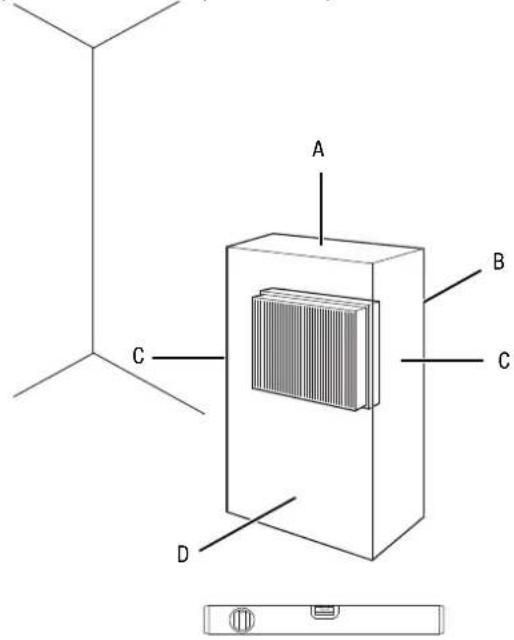

À l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre « Caractéristiques techniques »

• Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• N'installez l'appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s'accumuler.
• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
• âble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.
• Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation d'air soient libres.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Avertissement relatif à la tension électrique

Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

Pour permettre les piles en place ou les remplacer, procédez de la manière suivante

1. Enlevez le couvercle du compartiment à piles situé au dos de la télécommande.
2. Placez deux piles dans le compartiment à piles en respectant les polarités.
3. Remettez le couvercle en place en le faisant coulisser sur la télécommande.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit ennormément, ce qui peut réduire ses performances et le déterminer.

• Avant la mise en marche, assurez-vous que le filtre à air soit bien en place.

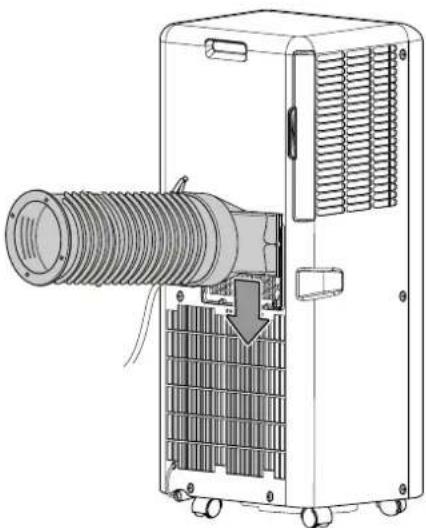

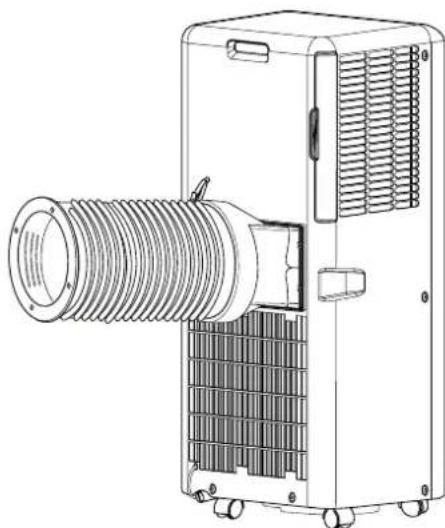

Raccordement du tuyau d'évacuation d'air

1. Raccordez l'adaptateur et le raccord de tuyau à une extrémité du tuyau d'évacuation d'air.

1. Raccordez l'extrémité adaptée du tuyau au raccord du tuyau d'évacuation d'air (6) sur l'appareil.

Évacuation de l'air de sortie

• L'air évacué de l'appareil contient la chaleur extraite de la pièce à refroidir. Pour cette raison, nous recommandons d'évacuer cet air vers l'extérieur.

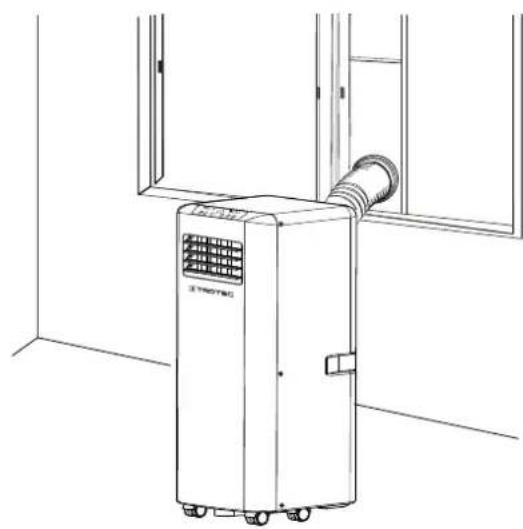

• L'extrémité du tuyau d'évacuation peut être installée dans l'ouverture d'une fenêtre. Bloquez la fenêtre en position ouverte, si nécessaire avec des accessoires appropriés, de manière à ce que l'extrémité du tuyau d'évacuation ne puisse pas glisser. L'extrémité du tuyau d'évacuation peut être accrochée dans une fenêtre basculée.

Dans ce cas, l'utilisation d'un calfeutrage de fenêtre est recommandée (en option).

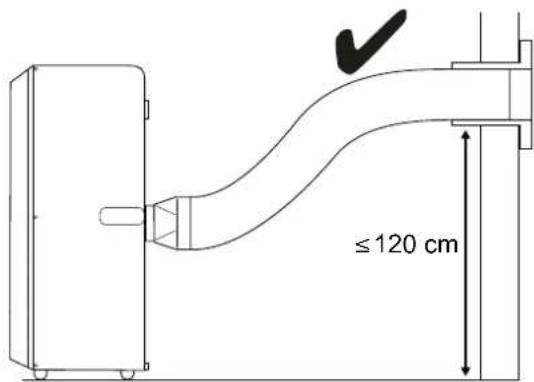

• Le tuyau d'évacuation doit être installé en pente ascendante dans le sens de la circulation de l'air. Le tuyau raccordé ne doit pas contenir de source d'inflammation.

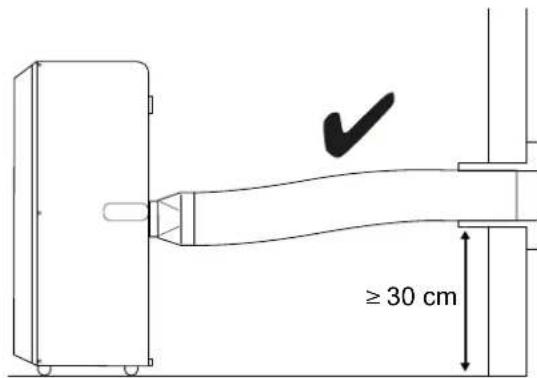

Exemple d'installation du tuyau d'évacuation :

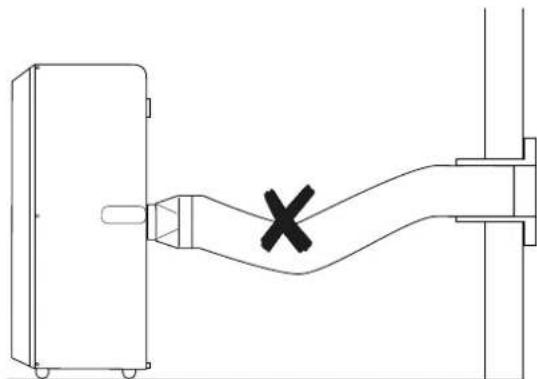

Observez les indications suivantes pour la pose du tuyau d'évacuation :

• Évitez de plier le tuyau d'évacuation d'air. En cas de pliures, l'air humide expulsé s'accumule si bien que l'appareil surchauffe et s'arrête.
• Les dimensions du tuyau d'évacuation d'air sont spécialement adaptées à l'appareil. Ne le remplacez pas par un autre tuyau et n'utilisez pas de tuyau supplémentaire pour le rallonger. Cela pourrait provoquer un dysfonctionnement de l'appareil.

Ouverture des volets de ventilation

• Avant de mettre l'appareil en marche, ouvre les volets horizontaux de ventilation de la sortie d'air. Positionnez les volets horizontaux de ventilation dans la direction souhaitée.

Branchement du câble secteur

• Branchez la fiche secteur à une prise secteur conformément sécurisée.

Utilisation

• Évitez de laisser portes ou fenêtres ouvertes.

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie.

N° Désignation Signification
10 LED Rempl. eau Signale la nécessité de vider le bac à eau de condensation
11 LED Niveau de ventilation	Affichage du niveau de ventilation : I = bas II = élevé
12 LED Timer S'allume lorsque la minuterie est activée
13 Affichage 7-segments	Affichage et la température cible et de la température ambiente actuelle Affichage du nombre d'heures pendant la programmation de la minuterie Affichage du code défaut, voir le chapitre « Défauts et pannes »
14 LEDs Modes de fonctionnement	Indiquent le mode sélectionné : © = Refroidissement ◎ = Déshumidification ⊕ = Ventilation >>> = Chauffage (PAC 2010 SH uniquement)
15 Touche Timer Activation/désactivation des fonctions minuterie
16 Touche Speed Régime de la vitesse de ventilation

N° Désignation Signification
17 Touche Mode Sélection du mode de fonctionnement :
	Refroidissement
	Déshumidification
	Ventilation
	Chauffage (PAC 2010 SH uniquement)
18 Touche Moins Réglaage de la température cible pour le refroidissement et le chauffage (de 16 à 31 °C)
19 Touche Plus	Réglage du nombre d'heures de la fonction minuterie (de 1 à 24 h par pas de 1 h)
20 Touche On/Off Mise en marche et arrêt de l'appareil

Avertissement relatif à la tension électrique

Risque d'électrocution!

L'appareil n'est pas protégé contre l'eau.

Il existe un risque d'électrocution!

N'utilise jamais l'appareil dans des endroits où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau!

Un signal sonore retentit chaque fois qu'un réglage s'active.

Mise en marche de l'appareil

1. Laissez reposer l'appareil un certain temps.
2. Après », vous pouvez le mettre en marche.
3. Appuyez sur la touche On/Off( 20).

L'appareil démarre en mode refroidissement. La LED Refroidissement s'allume. La LED Régime de ventilation s'allume.

1. Sélectionnez le mode de fonctionnement désiré.

L'appareil s'éteint automatiquement dès que le bac de récupération de l'eau de condensation est plein. Dans l'affichage 7-segments (13), E2 s'affiche et la LED Rempl. eau (10) s'allume.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Refroidissement
• Déshumidification
• Ventilation
• Chauffage (PAC 2010 SH équipement)

Refroidissement

En mode Refroidissement, la pièce est refroidie jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode (17) jusqu'à ce que le voyant LED Refroidissement (14) s'allume.
2. Appuyez plusieurs fois sur la touche Up (19) ou Down (18) pour sélectionner la température cible désirée. La température peut être réglée entre 16°C et 31°C par pas de 1°C. ⇒ L'affichage 7-segments (13) indique brièvement la température cible souhaitée. La température ambiante actuelle apparaît ensuite.
3. Appuyez sur la touche Speed (16) pour régler le niveau de ventilation souhaité. Le voyant LED Regime de ventilation (11) correspondant au niveau sélectionné s'allume. Le voyant LED Mode (14) correspondant au mode Refroidissement s'allume.

Déshumidification

En mode Déshumidification, l'appareil réduit l'humidité relative dans la pièce.

La température ne peut pas être modifiée et la ventilation fonctionne au régime le plus bas.

En mode Déshumidification, le tuyau d'évacuation d'air doit être raccordé pour que l'eau de condensation puisse s'échapper de la pièce à déshumidifier.

1. Appuyez sur la touche Mode (17) jusqu'à ce que le voyant LED Déshumidification (14) s'allume.

Le mode Déshumidification est activé. Dans ce mode de fonctionnement, la température et le régime de ventilation (niveau I) sont prédéfinis et ne peuvent pas être modifiés.

Si l'appareil est utilisé dans un environnement très humide, vous devez regarder le condensat régulièrement (voir Vidange du condensat).

Ventilation

Retirez le tuyau d'évacuation d'air pendant le mode Ventilation.

En mode Ventilation, l'air ambiant circule et aucun refroidissement ni aucune déshumidification n'a lieu.

1. Appuyez sur la touche Mode (17) jusqu'à ce que le voyant LED Ventilation (14) s'allume.
2. Appuyez sur la touche Speed (16) pour régler le régime de ventilation souhaité. La LED du régime de ventilation sélectionné (11) s'allume.

En mode Chauffage, la pièce est chauffée jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode (17) jusqu'à ce que le voyant LED Chauffage (14) s'allume. Le mode Chauffage est activé.
2. Appuyez plusieurs fois sur la touche Up (19) ou Down (18) pour sélectionner la température cible désirée. La température peut être régl rature cible désirée.
3. Appuyez sur la touche Speed (16) pour régler le niveau de ventilation souhaité.

Levoyant LED Regime de ventilation (11) correspondant au niveau selectionné s'allume. Levoyant LED Chauffage (14) correspondant au mode Chauffage s'allume.

Une fois éteint, le ventilateur tourne encore brièvement et il est impossible d'effectuer des réglages.

Réglage de la minuterie

La minuterie est équipée de deux fonctions :

• mise en marche automatique après un nombre d'heures prédéfini.
• arrêt automatique après un nombre d'heures prédéfini.

La minuterie peut être programmée par palier de 1 h (de 1 h à 24 h).

Il est possible d'activer la fonction dans chaque mode. Elle peut être activée pendant le fonctionnement ou en mode veille.

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.

Mise en marche automatique

L'appareil est éteint.

1. Appuyez sur la touche Minuterie (15).

Le voyant LED Timer (12) s'allume. Le nombre d'heures clignote pendant 10 s environ sur l'affichage 7-segments (13).

1. Appuyez plusieurs fois sur la touche Up (19) ou Down (18) pour sélectionner le nombre d'heures désiré jusqu'à la mise en marche automatique.
2. Appuyez de nouveau sur la touche Timer (15) pour confirmer le réglage.

L'affichage 7-segments (13) indique en permanence le nombre d'heures jusqu'à la mise en marche automatique. L'appareil s'allume au bout de la durée programmée.

1. Pour effacer le réglage, appuyez de nouveau sur la touche Timer (15). Le voyant LED Timer (12) s'éteint.

Indications relatives à la mise en marche automatique :

• Une séparation de l'alimentation électrique efface les réglages de la mise en marche automatique.
• La mise en marche manuelle de l'appareil désactive la mise en marche automatique.

Arrêt automatique

L'appareil est en marche.

1. Appuyez sur la touche Minuterie (15).

Le voyant LED Timer (12) s'allume. Le nombre d'heures clignote pendant 10 s environ sur l'affichage 7-segments (13).

1. Appuyez plusieurs fois sur la touche Up (19) ou Down (18) pour sélectionner le nombre d'heures désiré jusqu'à l'arrêt automatique.
2. Appuyez de nouveau sur la touche Timer (15) pour confirmer le réglage.

L'affichage 7-segments (13) indique en permanence le nombre d'heures jusqu'à l'arrêt automatique. L'appareil s'éteint au bout de la durée programmée.

1. Pour effacer le réglage, appuyez de nouveau sur la touche Timer (15).

Le voyant LED Timer (12) s'éteint.

Remarques concernant l'arrêt automatique :

• Une pression sur la touche On / Off (20) désactive l'arrêt automatique.

Dégivrage automatique

À une température ambiante basse, l'évaporateur peut geler. L'appareil effectue alors un dégivrage automatique.

Le compresseur s'éteint et le ventilateur continue de fonctionner jusqu'à ce que le dégivrage soit fini. La durée du dégivrage peut varier.

N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
• Si nécessaire, videz le bac de récupération des condensats.
• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
• Observez la température de fonctionnement admissible indiquée dans le chapitre « Annexe technique ». Le cas échéant, le bac de recueil de l'eau de condensation est plein. Si nécessaire, videz le bac de recueil de l'eau de condensation. L'affichage à segments ne doit pas afficher le code défaut E2 et la LED Rempl. eau (10) ne doit pas être allumée.
• Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par le fabricant.

L'appareil fonctionne sans refroidir ou les performances de refroidissement sont réduites :

• Vérifiez que le mode Refroidissement est activé.
• Vérifiez la position du tuyau d'évacuation. Si le tuyau d'évacuation est plié ou bouché, l'air ne peut pas être évacué. Assurez-vous que le chemin d'évacuation de l'air soit libre.
• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez la propreté du ou des filtres à air. Si nécessaire, nettoyez ou remplacez le(s) filtres à air.
• Vérifiez les distances minimum par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
• Vérifiez la fermeture de la fenêtre et/ou de la porte de la pièce. Le cas échéant, fermez-la. Toutefois, veuillez noter qu'une fenêtre doit rester ouverte pour le tuyau d'évacuation.
• Vérifiez le réglage de température de l'appareil. Diminuez la température définie au cas où elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

• Vérifiez si l'appareil présente des fuites.

Le compresseur ne se met pas en marche :

• Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
• Vérifiez si la température ambianté correspond à la température cible (en mode refroidissement). Le compresseur se met en marche uniquement lorsque cette température est atteinte.
• Le compresseur peut eventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Contrôlez l'encrassement éventuel d'entrée d'air et du filtre à air. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre « Maintenance »). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Codes d'erreur

Les messages de début suivants peuvent apparaître sur l'affichage 7-segments (13):

Code défaut	Cause Remède
E0 Panne du	capteur de température température ambiente	Débranchez brièvement l'appareil. Si le défaut est encoreprésent après la remise en marche, contactez le service après-venture.
E2 Bac de	récapération de l'eau de condensation plein	Videz le bac de récepération de l'eau de condensation. Si la panne est encore présente, contactez le service après-venture.
E4 Réservoir	d'eau plein en mode chauffage	Videz le réservoir d'eau. Si la panne est encore présente, contactez le service après-venture.

Maintenance Intervalles de maintenance Protocole de maintenance et d'entretien

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des pouches d'aspiration et de sortie d'air pour détector les encrasements et les corps étrangers, nettoyage le cas échéant	X		X
Nettoyage extérieur		X			X
Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements		X			X
Contrôle du filtré à air pour détector d'eventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtré à air				X
Recherche de déterriorations eventuelles	X
Contrôle des vis de fixation		X			X
Test fonctionnel					X
Vidange du bac de récapération de l'eau de condensation et du tuyau d'évacuation		X

Type d'appareil :

Numéro de série :

Intervalles de maintenance et d'entretien	1 2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Contrôle des pouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant
Contrôle des pouches d'aspiration et de sortie d'air pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrasements
Remplacement du filtre à air
Contrôle des vis de fixation
Test fonctionnel
Vidange du bac de récapération des condensats et du tuyau d'évacuation
Remarques

1. Date : Signature :	2. Date : Signature :	3. Date : Signature :	4. Date : Signature :
5. Date : Signature :	6. Date : Signature :	7. Date : Signature :	8. Date : Signature :
9. Date : Signature :	10. Date : Signature :	11. Date : Signature :	12. Date : Signature :
13. Date : Signature :	14. Date : Signature :	15. Date : Signature :	16. Date : Signature :

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant.

Réfrigérant naturel propane (R290)

H220: gaz extrêmement inflammable.

H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur.

P210: Tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377: gaz en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403: conserver à l'abri du soleil dans un endroit bien aéré.

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrasements

1. Retirez le filtre à air.
2. Éclairez l'intérieur de l'appareil à travers les ouvertures au moyen d'une lampe de poche.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
5. Remettez le filtre à air en place.

Nettoyage du filtre à air

Il est nécessaire de nettoyer les filtres à air dès qu'ils sont sales. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que les filtres à air ne soient ni usés ni endommagés. Les coins et les arêtes des filtres à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que ceux-ci sont intacts et secs!

1. Retirez le filtre à air de l'appareil.

1. Nettoyez les filtres avec un chiffon doux légèrement humide non pelucheux. Si les filtres sont très encrassés, nettoyez-les avec de l'eau chaude mélangée à un produit de nettoyage neutre.
2. Laissez les filtres sécher complètement. N'insérez pas de filtre mouillé dans l'appareil.
3. Insérez à nouveau le filtre à air dans l'appareil.

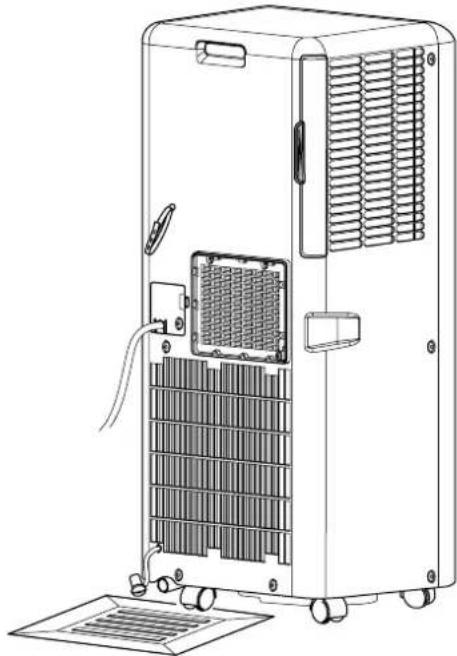

Vider le condensat (vidage manuel)

Les modes Refroidissement et Déshumidification produisent des condensats qui s'évacuent en grande partie avec l'air sortant.

Le reste des condensats est collecté dans le bac situé à l'intérieur de l'appareil. Vous nevez vider régulièrement le bac.

1. Transportez ou faites rouler l'appareil prudemment vers un endroit approprié, afin d'évacuer le condensat (par exemple un écoulement) ou placez un bac collecteur approprié sous l'évacuation des condensats.

1. Laissez le condensat s'écouler.
2. Replacez le bouchon en caoutchouc sur l’évacuation des condensats. Assurez-vous que le bouchon en caoutchouc soit maintenu fermement, sinon cela pourrait entraîner une fuite d’eau non contrôlée.

L'indication E2 disparaît de l'affichage à segments (13) et la LED Rempl. eau (10) s'éteint dès que l'eau de condensation a été vidée.

Activités après la maintenance

Si vous souhaitez continuer à utiliser l'appareil :

• Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas.
• Rebranche l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Données techniques

Puissance de refroidissement 2,05 kW 2,6 kW

Puissance calorifique 1,8 kW -

Capacité de déshumidification 0,8 l/h

Température de fonctionnement 16°C à 35°C

Plage de réglage de la température 16°C à 31°C

Débit volumique d'air max. 320 m ³ /h320m ³ /h

Raccordement secteur 220 V - 240 V / 50 Hz 220 V - 240 V / 50 Hz

Courant nominal 3,5 A

Fusible T2L250VAC T2L250VAC

Indice de protection IP20 IP20

Puissance absorbée (mode 785 W 1000 W refroidissement)

Puissance absorbée (mode chauffage) 890 W - Niveau sonore à 1 m de distance 53 dB(A) 53 dB(A)

Réfrigérant R290 R290

Quantité de réfrigérant 140 g 160g

Facteur PRP 3

Pression cote aspiration 1 MPa 1 MPa

Pression cote sortie 2,6 MPa 2,6 MPa

Pressure max. admissible 3,2 MPa 3,2 MPa Dimensions (longueur x largeur x hauteur) 300× 320× 700mm 300× 320× 700mm

Distance minimum par rapport aux murs et aux objets :

vers l'arrière (B) : 30 cm 30 cm

vers les côtes (C) : 30 cm 30 cm

vers l'avant (D) : 30 cm 30 cm

Poids 21 kg 23,5 kg

Piles pour la télécommande 2 piles 1,5 V LR03 / AAA 2 piles 1,5 V LR03 / AAA

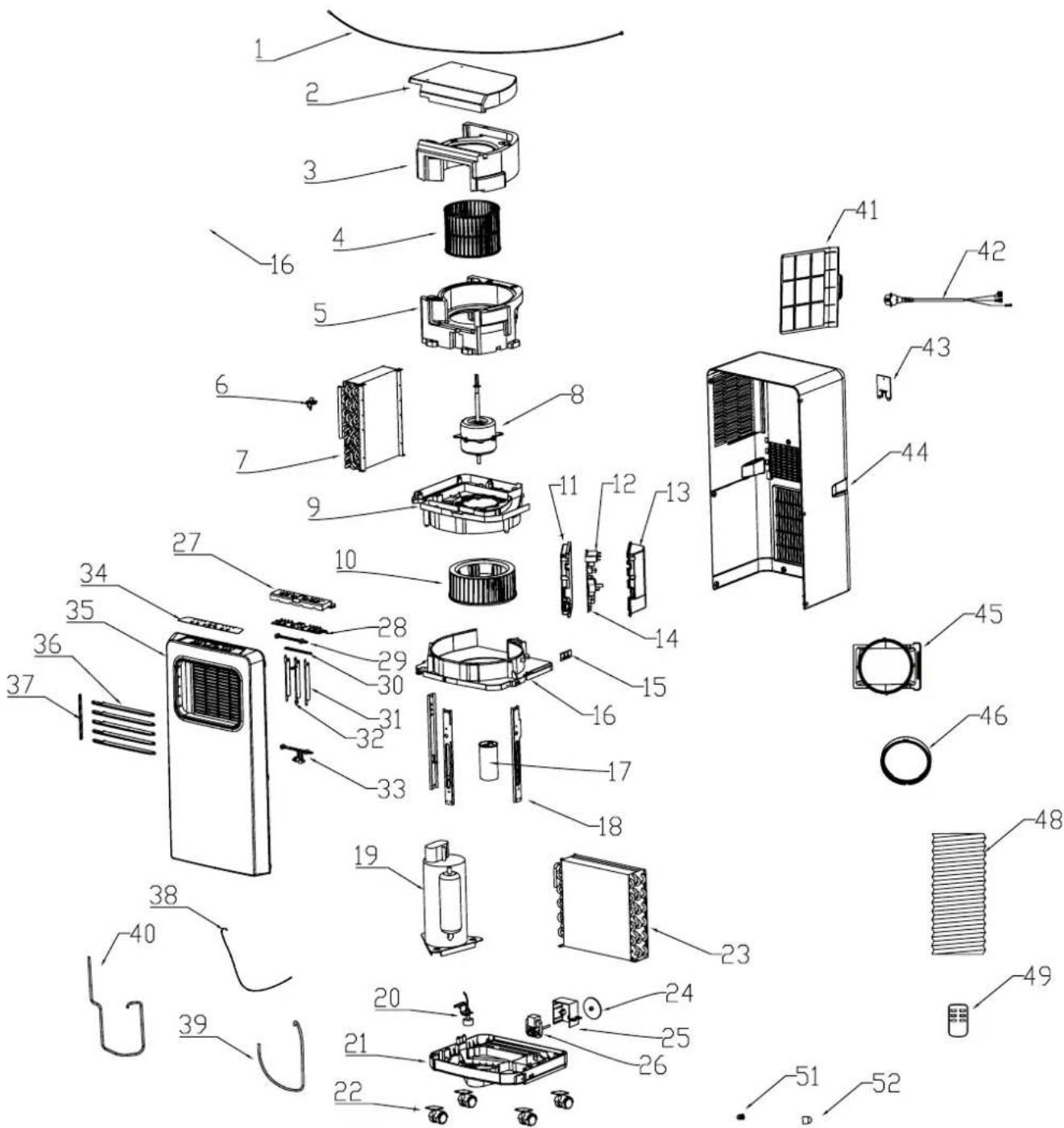

Nomenclature et liste des pièces de rechange

Remarque: Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée signifie que cet appareil, conformément à la directive sur les appareils électriques ou électroniques usagés (2012/19/UE), ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants associés eventuels, les télécommandes par exemple.

Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition près de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.

Le pictogramme représentant une poubelle barrée signifie que les piles ou les batteries ne doivent pas être éliminées en fin de vie avec les ordures ménagères. Si l'appareil inclut des piles ou des batteries contenant du mercure, du cadmium ou du plomb, le symbole chimique correspondant (Hg, Cd ou Pb) est apposé en-dessous du pictogramme représentant une poubelle barrée. N'abandonnez pas, sur la voie publique, des piles ou des appareils électriques ou électroniques contenant des piles, afin d'éviter une pollution de l'environnement. Au sein de l'Union Européenne, les piles usagées et les batteries doivent être déposées à un point de collecte prévu à cet effet, conformément au RÉGLEMENT (UE) 2023/1542 DU PARLEMENT EUROPEEN ET DU CONSEIL du 12 juillet 2023 relatif aux batteries et aux déchets de batteries. Sortez les piles / les batteries des appareils et éliminez-les séparément, conformément aux dispositions légales en vigueur.

Faites éliminer le réfrigérant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets).

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Germany

[phone]

[phone]

[e-mail]

www.trotec.com
