PAC 3500 SH - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Modèle	PAC 3500 SH
Marque	Trotec
Puissance de refroidissement	3,5 kW
Puissance de chauffage	2,9 kW
Capacité de déshumidification	3,25 l/h
Débit d'air max.	420 m³/h
Dimensions (L x P x H)	395 x 460 x 786 mm
Poids	34 kg
Alimentation	220 - 240 V / 50 Hz
Courant nominal	8 A
Réfrigérant	R290 (propane)
Quantité de réfrigérant	230 g
Plage de température de fonctionnement	17 °C à 35 °C
Plage de réglage de la température	17 °C à 30 °C
Niveau sonore à 1 m	54,5 dB(A)
Surface minimale de la pièce	11 m²
Piles pour télécommande	2 x LR03 / AAA - 1,5 V
Fusible	3,15 A retardé
Pression maximale admissible	2,6 MPa
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, minuterie (marche/arrêt), mode nuit, fonction swing, Follow Me
Entretien et nettoyage	Nettoyage régulier du filtre à air à l'eau tiède, vidange du bac de récupération des condensats, nettoyage extérieur avec chiffon humide
Sécurité	Arrêt automatique en cas de bac plein (code P1), protection anti-surchauffe du compresseur, réfrigérant inflammable (R290) – respect des distances et surface minimale
Pièces détachées et réparabilité	Filtre à air remplaçable, pièces de rechange disponibles via Trotec ; circuit réfrigérant nécessite intervention de professionnel agréé
Informations générales	Notice d'utilisation incluse, assistance technique disponible, garantie sous conditions d'utilisation conforme

FOIRE AUX QUESTIONS - PAC 3500 SH TROTEC

Comment installer le climatiseur PAC 3500 SH ?

Installez l'appareil debout sur une surface solide, respectez les distances minimales (30 cm sur les côtés, 50 cm à l'arrière, 30 cm devant). Branchez le tuyau d'évacuation d'air à l'arrière et dirigez-le vers l'extérieur. Assurez-vous que le filtre à air est en place, puis branchez la fiche secteur. Laissez reposer 12 heures avant la première mise en service.

Quels modes de fonctionnement sont disponibles ?

L'appareil propose cinq modes : Automatique (régule selon la température ambiante), Refroidissement, Chauffage (PAC 3500 SH uniquement), Déshumidification, et Ventilation. Utilisez la touche Mode pour basculer.

Comment régler la minuterie ?

Appuyez sur la touche Timer : une fois pour la mise en marche automatique (Timer On), deux fois pour l'arrêt automatique (Timer Off). Utilisez les touches + et - pour régler le nombre d'heures (de 0,5 h à 24 h). La LED Timer correspondante s'allume.

Que faire si le code d'erreur P1 s'affiche ?

Le code P1 indique que le bac de récupération des condensats est plein. Éteignez l'appareil, débranchez-le, puis videz le bac en retirant le bouchon d'évacuation ou en branchant un tuyau d'évacuation. Après vidange, le code disparaît.

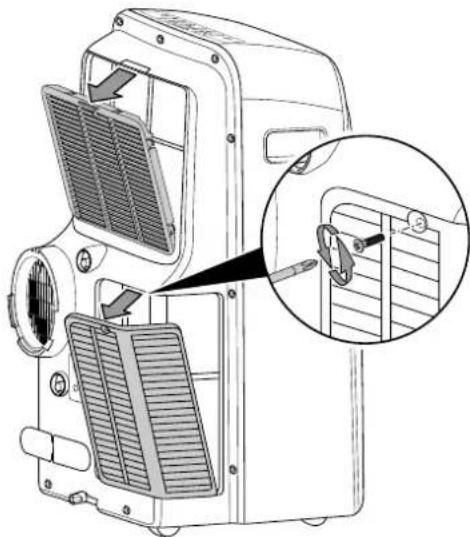

Comment nettoyer le filtre à air ?

Retirez le filtre à air de l'entrée d'air. Nettoyez-le avec un chiffon doux et humide (ou à l'eau tiède avec un détergent neutre si très sale). Laissez-le sécher complètement avant de le remettre en place. Ne jamais utiliser l'appareil sans filtre.

Pourquoi l'appareil ne refroidit-il pas assez ?

Vérifiez que le mode Refroidissement est bien sélectionné et que la température cible est inférieure à la température ambiante. Assurez-vous que le tuyau d'évacuation d'air n'est pas plié ou obstrué. Nettoyez le filtre à air si nécessaire. Évitez que la pièce ne soit trop grande ou mal isolée.

Quelle est la surface minimale pour utiliser l'appareil ?

L'appareil utilisant du réfrigérant inflammable R290, il doit être installé, utilisé et entreposé dans une pièce d'une surface supérieure à 11 m². Aucune source d'inflammation ne doit se trouver dans la pièce.

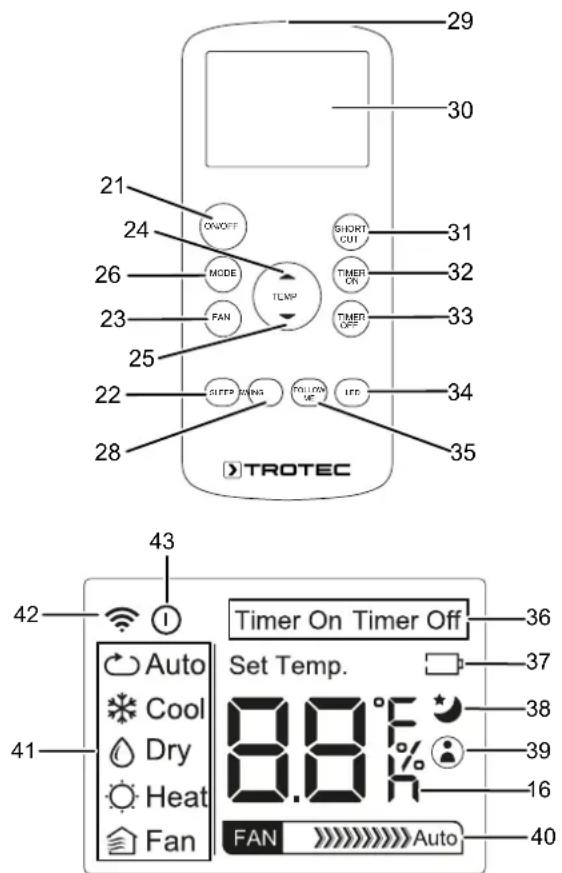

Comment utiliser la télécommande ?

Insérez deux piles AAA (LR03) dans la télécommande en respectant les polarités. Pour allumer/éteindre, appuyez sur ON/OFF. Les touches Mode, Temp, Fan, Timer, Sleep, Swing et Follow Me permettent de contrôler toutes les fonctions. Pointez la télécommande vers l'appareil.

Que faire en cas de coupure de courant ?

L'appareil reprend automatiquement son fonctionnement après une coupure, en conservant les réglages de mode et de température. La minuterie programmée sur l'appareil est toutefois perdue ; celle de la télécommande reste en mémoire et sera transmise à l'appareil lors de la prochaine utilisation.

Comment stocker l'appareil hors saison ?

Avant le stockage, videz les condensats et nettoyez le filtre à air. Rangez l'appareil en position verticale dans un local sec, à l'abri du gel et du soleil, d'une surface >11 m². Retirez les piles de la télécommande. Ne placez aucun objet sur l'appareil.

MODE D'EMPLOI PAC 3500 SH TROTEC

Indications sur le manuel d'utilisation.... 2

Normes de sécurité 2

Informations sur l'appareil .... 6

Transport et stockage 7

Montage et mise en service 8

Utilisation.... 11

Défauts et pannes.... 16

Maintenance 18

Annexe technique.... 21

Élimination....27

Indications sur le manuel d'utilisation

Symboles

Danger

Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable.

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

PAC 3500 SH

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.

- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.

- N'exposez pas l'appareil à un jet d'eau direct.

- N'utilisez pas l'appareil dans des locaux humides (par ex. dans des salles de bains et buanderies).

- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.

- Ne couvrez pas l'appareil pendant le fonctionnement.

- Ne vous asseyez pas sur l'appareil.

- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.

- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !

- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».

- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

- Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.

- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.

- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

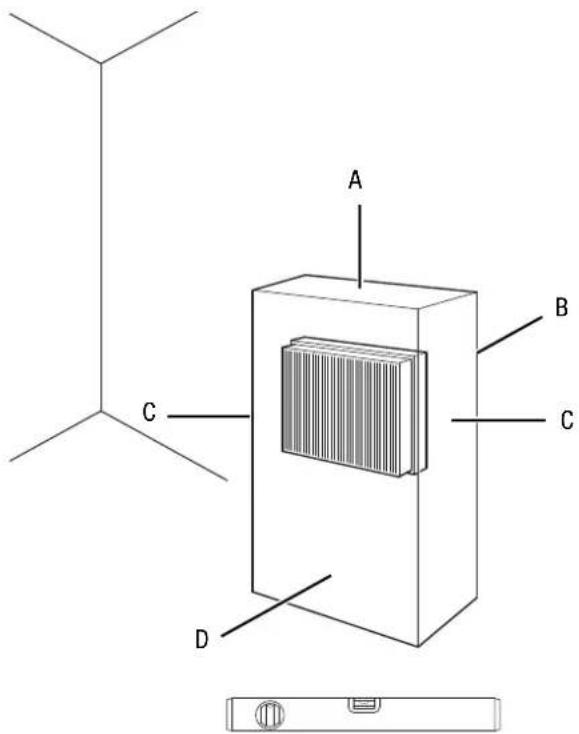

- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.

- Veillez à ce que l'entrée et la sortie d'air soient libres.

- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

- Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

- Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement le bac de récupération des condensats ou le tuyau d'évacuation.

- Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !

- Utilisez des piles du type AAA.

- N'essayez jamais de recharger des piles non prévues à cet effet.

- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.

- Placez les piles dans le compartiment à piles en respectant les polarités.

- Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).

- Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.

- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.

- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !

- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !

- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.

- Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.

Consignes de sécurité pour les appareils contenant un réfrigérant inflammable

- N'installez l'appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s'accumuler. Lorsque l'appareil est installé, exploité ou entreposé dans un local non aéré, celui-ci doit être construit de telle sorte qu'il n'y ait pas d'accumulation de gaz en cas de perte éventuelle de réfrigérant. Le but est d'éviter les risques d'incendie ou d'explosion qui peuvent être provoqués par une inflammation du réfrigérant dont un four électrique, une cuisinière ou une autre source d'inflammation pourrait être à l'origine.

- N'installez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

- Notez bien que le gaz réfrigérant est inodore.

- N'installez l'appareil que dans le respect de la réglementation nationale en matière d'installation.

- Observez les consignes locales.

- Observez les consignes nationales relatives aux gaz.

- N'installez, n'utilisez et n'entreposez le PAC 3500 SH que dans un local d'une surface supérieure à 11 m².

- N'installez, n'utilisez et n'entreposez le PAC 3000 X A+ que dans un local d'une surface supérieure à 11 m².

- Entreposez l'appareil de manière à éviter tout dommage mécanique.

- Notez que les tuyaux raccordées ne doivent contenir aucune source d'inflammation.

- Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

- Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.

- Ne pas percer ni brûler.

- N'utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.

- Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d'un procédé connu dans l'industrie.

- Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.

- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour refroidir, ventiler, déshumidifier et chauffer (PAC 3500 SH uniquement) l'air ambiant à l'intérieur en respectant les caractéristiques techniques.

Utilisation non conforme

- N'installez pas l'appareil sur une surface mouillée ou inondée.

- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

- Veuillez ne pas utiliser l'appareil à l'extérieur.

- N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.

- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- prendre conscience des risques associés aux appareils électriques en environnement humide.

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

WARNING • WARNUNG • ATTENTION

FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 11 m².

Observez le manuel d'utilisation

Ce symbole rappelle la nécessité de lire et d'observer le manuel d'utilisation.

Observer les instructions de réparation

Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.

!!! ACHTUNG !!!

1. Avant la mise en service, laisser immobile en position verticale PENDANT AU MOINS 12 HEURES ! Cela protège le compresseur, prolonge sensiblement la durée de vie et évite ainsi une diminution des performances de refroidissement.
2. Le climatiseur doit toujours être posé sur le sol AVEC LES PLUS GRANDES PRÉCAUTIONS ! Sinon, des micro-fissures risquent de se former dans le socle ou le bac de récupération de l'eau de condensation, ce qui entraînerait que cette dernière coule sur le sol.

Toute utilisation incorrecte ou non conforme entraîne L'EXTINCTION DE LA GARANTIE !

Risques résiduels

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.

H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.

P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Comportement en cas d'urgence

1. Arrêtez l'appareil.

2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil est destiné au rafraîchissement des pièces. En outre, il filtre et humidifie l'air, ce qui crée ainsi un climat agréable.

L'appareil PAC 3500 SH peut également être utilisé comme chauffage.

L'appareil refroidit l'air ambiant en lui extrayant de la chaleur. La chaleur absorbée est évacuée vers l'extérieur par le tuyau d'évacuation, l'air refroidi est introduit dans la pièce d'installation par un ventilateur.

L'eau de condensation produite s'écoule de l'évaporateur sur le condenseur brûlant, s'y évapore, puis est transportée à l'extérieur par le tuyau d'évacuation.

En mode Ventilation, l'appareil permet de faire circuler l'air dans la pièce sans le refroidir.

En mode Déshumidification, de l'humidité est extraite de l'air ambiant.

Le mode Chauffage (PAC 3500 SH) chauffe l'air ambiant.

L'appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de faire s'allumer ou s'éteindre automatiquement l'appareil au moyen de la fonction minuterie.

L'appareil se commande via le panneau de commande ou la télécommande infrarouge fournie.

L'appareil est conçu pour une utilisation universelle et flexible. Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

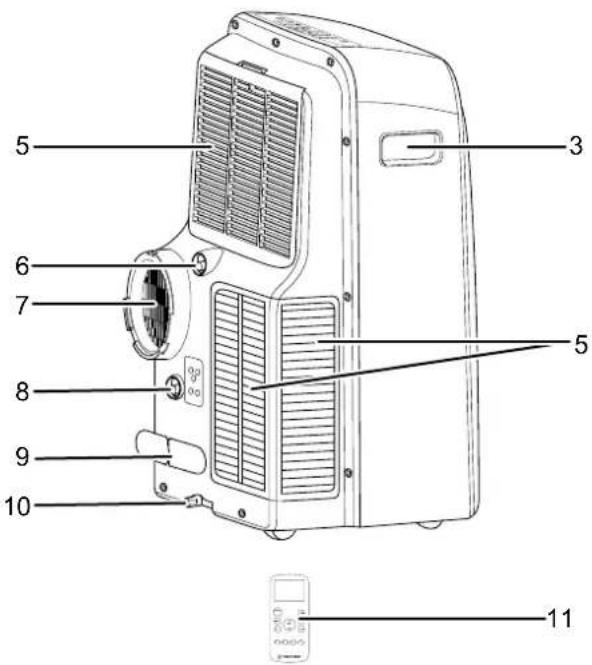

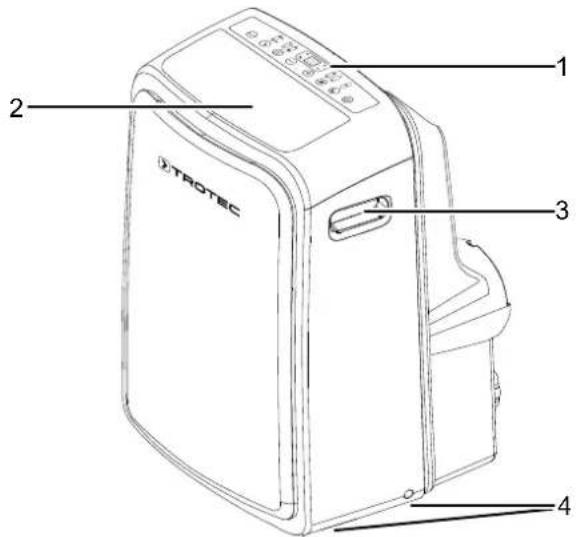

Représentation de l'appareil

1 2 3 4

5 3 6 7 8 5 9 10 11

N° Désignation

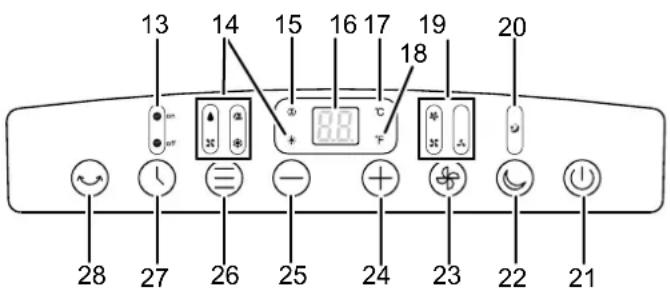

1 Panneau de commande

2 Sortie d'air

3 Poignée de transport

4 Roulettes de transport

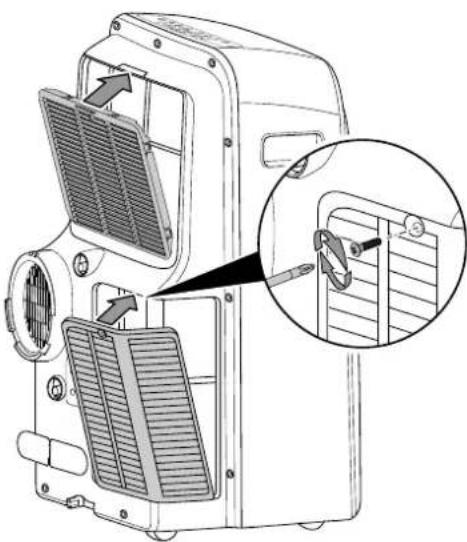

5 Entrée d'air avec filtre à air

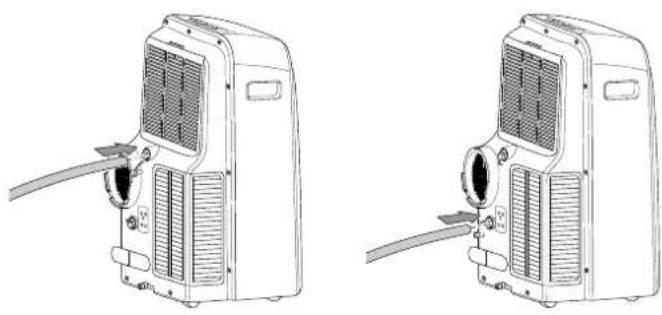

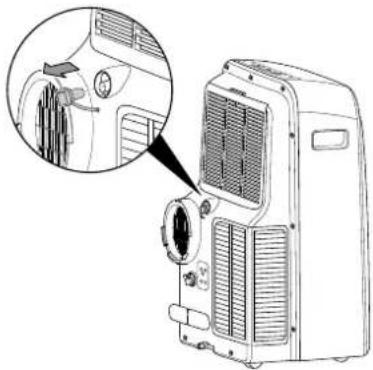

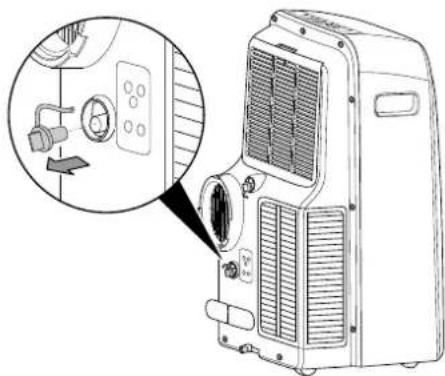

6 Raccord de tuyau avec bouchon en caoutchouc (mode Déshumidification)

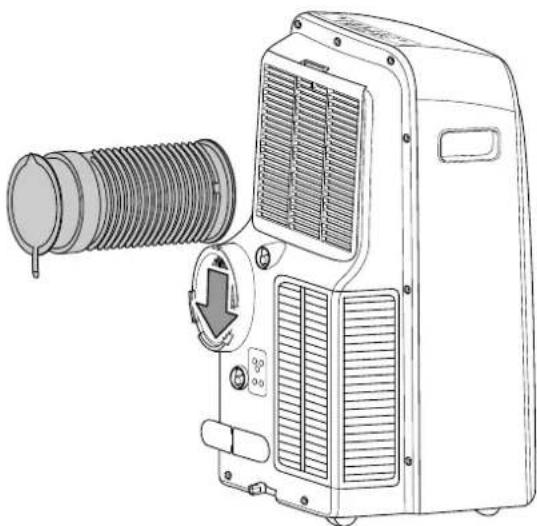

7 Raccord du tuyau d'évacuation d'air

8 Raccord de tuyau avec bouchon en caoutchouc (mode Chauffage - PAC 3500 SH)

9 Fixation du cordon secteur

10 Évacuation de l'eau de condensation avec capuchon de protection

11 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Observez que des consignes de transport supplémentaires peuvent s'appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
  • Videz les condensats résiduels contenus dans l'appareil
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Ne faites rouler l'appareil que sur des surfaces planes et stables.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Videz les condensats résiduels contenus dans l'appareil
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

- N'entreposez l'appareil que dans un local d'une surface supérieure à 11 m².

- N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

- Stockez l'appareil au sec et protégé du gel et de la chaleur.

- Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.

- Le cas échéant, protégez l'appareil de la poussière par une housse.

- Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.

- Retirer les piles de la télécommande

Montage et mise en service

Contenu de la livraison

• 1 appareil
  • 1 tuyau d'évacuation
  • 1 adaptateur de tuyau
  • 1 raccord de tuyau avec capuchon de protection
  • 4 vis
  • 1 tuyau d'évacuation des condensats
• 1 adaptateur pour tuyau d'évacuation de l'eau de condensation
  • 1 fixation pour cordon secteur
  • 1 télécommande
  • 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, observez les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Caractéristiques techniques.

A B C C D

• N'installez l'appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s'accumuler.
• N'installez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).
• Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.
• Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation d'air soient libres.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Mise en place des piles dans la télécommande

Avertissement relatif à la tension électrique

Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

Pour mettre les piles en place ou les remplacer, procédez de la manière suivante :

1. Appuyez sur la partie supérieure du dos de la télécommande et faites coulisser le couvercle du compartiment à piles pour l'enlever de la télécommande.
2. Placez deux piles dans le compartiment à piles en respectant les polarités.
3. Remettez le couvercle en place en le faisant coulisser sur la télécommande.

Mise en place du filtre à air

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

- Avant la mise en marche, assurez-vous que le filtre à air soit bien en place.

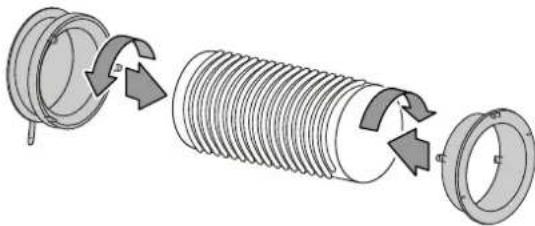

Raccordement du tuyau d'évacuation d'air

1. Raccordez l'adaptateur et le raccord de tuyau à une extrémité du tuyau d'évacuation d'air.

1. Raccordez l'extrémité adaptée du tuyau au raccord du tuyau d'évacuation d'air (7) sur l'appareil.

Évacuation de l'air de sortie

- L'air évacué de l'appareil contient la chaleur extraite de la pièce à refroidir. Pour cette raison, nous recommandons d'évacuer cet air vers l'extérieur.

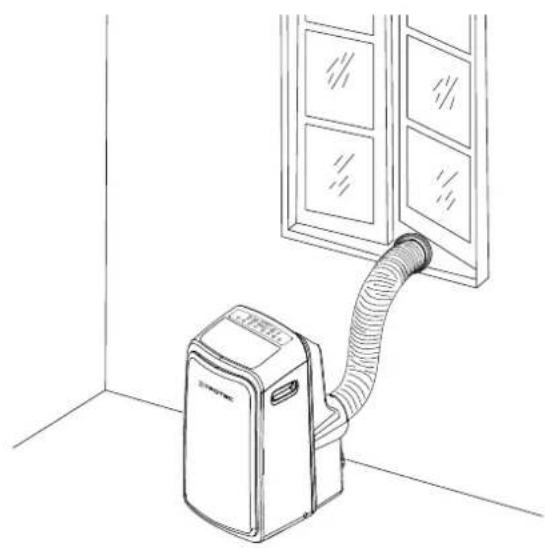

• L'extrémité du tuyau d'évacuation peut être installée dans l'ouverture d'une fenêtre. Bloquez la fenêtre en position ouverte, si nécessaire avec des accessoires appropriés, de manière à ce que l'extrémité du tuyau d'évacuation ne puisse pas glisser.
• L'extrémité du tuyau d'évacuation peut être accrochée dans une fenêtre basculée.

Dans ce cas, l'utilisation d'un calfeutrage de fenêtre est recommandée (en option).

• Le tuyau d'évacuation doit être installé en pente ascendante dans le sens de la circulation de l'air.
• Le tuyau raccordé ne doit pas contenir de source d'inflammation.

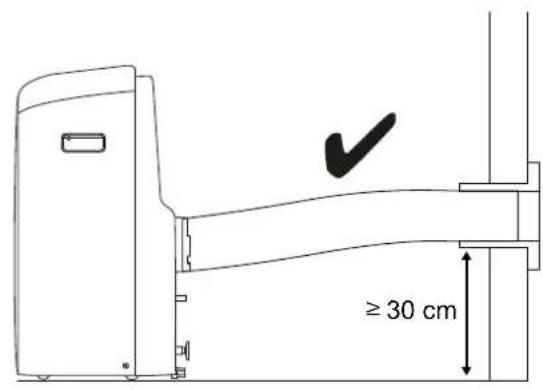

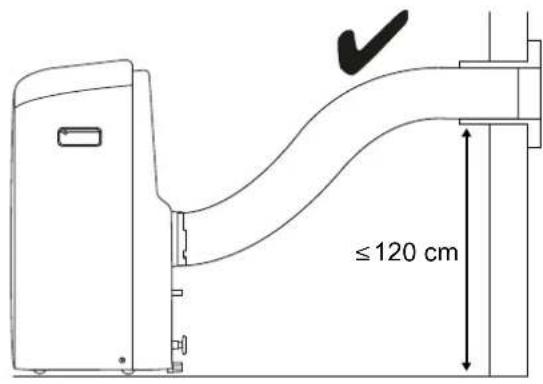

Exemple d'installation du tuyau d'évacuation :

Observez les indications suivantes pour la pose du tuyau d'évacuation :

≥ 30 cm

≤120 cm

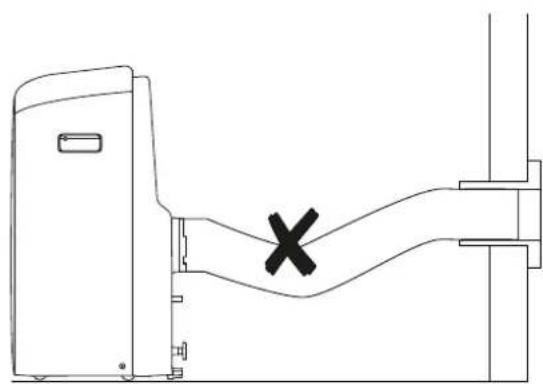

- Évitez de plier le tuyau d'évacuation d'air. En cas de pliures, l'air humide expulsé s'accumule si bien que l'appareil surchauffe et s'arrête.

- Les dimensions du tuyau d'évacuation d'air sont spécialement adaptées à l'appareil. Ne le remplacez pas par un autre tuyau et n'utilisez pas de tuyau supplémentaire pour le rallonger. Cela pourrait provoquer un dysfonctionnement de l'appareil.

Branchement du câble secteur

- Raccordez la fiche secteur à une prise de courant dûment protégée.

Utilisation

- Évitez de laisser les portes et les fenêtres ouvertes.

Éléments de commande

13 14 15 16 17 19 20 28 27 26 25 24 23 22 21

No	Désignation Signification
13	Voyants LED Timer	S'allument lorsque la minuterie est activée
14	Voyants LED Mode	Indiquent le mode sélectionné : = Mode automatique = Refroidissement = Déshumidification = Chauffage (PAC 3500 SH) × = Ventilation
15	LEDFOLLOW ME	S'allume lorsque la fonction Follow Me est activée
16	Affichage7-segments	Affichage de la température ambiante actuelle dans les modesDéshumidification et VentilationAffichage de la température cibleAffichage du nombre d'heures pendant la programmation de la minuterieAffichage du code défaut, voir le chapitre « Défauts et pannes »
17	LED DegrésCelsius	S'allume lorsque la température est affichée en degrés Celsius
18	LED DegrésFahrenheit	S'allume lorsque la température est affichée en degrés Fahrenheit
19	LEDs Niveau de ventilation	Affichage du niveau de ventilation :Automatiqueniveau 1 = faibleniveau 2 = fort niveau 3 = maximum

No	Désignation Signification
20	LED Sleep S'allume	lorsque le mode nuit est activé
21	Touche On/Off Mise	en marche et arrêt de l'appareil
22	Touche Sleep Activation/désactivation du mode nuit
23	Touche Fan Speed	Réglage du niveau de ventilation
24	Touche augmentation	Augmentation de la température cible (de 17 °C à 30 °C) pour le refroidissement Augmentation du nombre d'heures lors de la programmation de la minuterie
25	Touche diminution	Diminution de la température cible (de 17 °C à 30 °C) pour le refroidissement Diminution du nombre d'heures lors de la programmation de la minuterie
26	Touche Mode Sélection du mode de fonctionnement : = Mode automatique = Refroidissement = Déshumidification = Chauffage (PAC 3500 SH) × = Ventilation
27	Touche minuterie	Activation/désactivation des fonctions minuterie
28	Touche Swing Activation ou désactivation de la fonction swing

Info

Un signal sonore retentit chaque fois qu'un réglage s'active.

Mise en marche de l'appareil

1. Laissez reposer l'appareil un certain temps.
2. Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche.
3. Appuyez sur la touche On/Off (21).
   ⇒ L'appareil se met en marche en mode Refroidissement.
   La sortie d'air (2) s'ouvre automatiquement.
4. Sélectionnez le mode de fonctionnement désiré.

L'appareil s'éteint automatiquement lorsque le bac de récupération de l'eau de condensation est plein. P1 apparaît dans l'affichage 7-segments (16).

Sélection du mode de fonctionnement

• Mode automatique
• Refroidissement
• Déshumidification
  • Chauffage (PAC 3500 SH uniquement)
• Ventilation

Mode automatique

En mode Automatique, le refroidissement, le chauffage (PAC 3500 SH) et la ventilation sont régulés en fonction de la température ambiante et de la température cible.

1. Appuyez sur la touche Mode (26) jusqu'à ce que le voyant LED Automatique (14) s'allume.

Dès que la différence entre la température ambiante et la température cible atteint une certaine valeur, l'appareil passe automatiquement en mode refroidissement, chauffage ou ventilation. Les voyants LED Automatique (14) et Degrés Celsius (17) s'allument. Le régime de ventilation est régulé automatiquement.

Refroidissement

En mode Refroidissement, la pièce est refroidie jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode (26) jusqu'à ce que le voyant LED Refroidissement (14) s'allume.

→ Le mode Refroidissement est activé.

1. Appuyez sur la touche moins (25) ou plus (24) pour sélectionner la température cible désirée. La température peut être réglée entre 17 et 30 °C par pas de 1 °C.

L'affichage 7-segments (16) indique la température cible définie.

1. Appuyez sur la touche Fan Speed (23) pour régler le niveau de ventilation souhaité.

⇒ Le voyant LED Régime de ventilation (19) correspondant au niveau sélectionné s'allume.

→ Le voyant LED Mode (14) correspondant au mode Refroidissement s'allume.

Déshumidification

En mode Déshumidification, l'appareil réduit l'humidité relative de la pièce.

La température ne peut pas être modifiée et la ventilation fonctionne au régime le plus bas.

Info

Retirez le tuyau d'évacuation d'air pendant le mode Déshumidification, sinon la déshumidification est trop faible.

1. Appuyez sur la touche Mode (26) jusqu'à ce que le voyant LED Déshumidification (14) s'allume.

→ Le mode Déshumidification est activé.
→ La température ambiante actuelle apparaît sur l'affichage 7-segments (16).
Dans ce mode de fonctionnement, la température et le niveau de ventilation (niveau 1) sont prédéfinis et ne peuvent pas être modifiés.

Info

Si l'appareil est utilisé dans un environnement très humide, vous devez vider le condensat régulièrement (voir Vidange du condensat).

Chauffage (PAC 3500 SH uniquement)

En mode Chauffage, la pièce est chauffée jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode (26) jusqu'à ce que le voyant LED Chauffage (14) s'allume.
   → Le mode Chauffage est activé.
2. Appuyez sur la touche moins (25) ou plus (24) pour sélectionner la température cible désirée. La température peut être réglée entre 17 et 30 °C par pas de 1 °C.
   L'affichage 7-segments (16) indique la température cible définie.

Info

Une fois éteint, le ventilateur tourne encore brièvement et il est impossible d'effectuer des réglages.

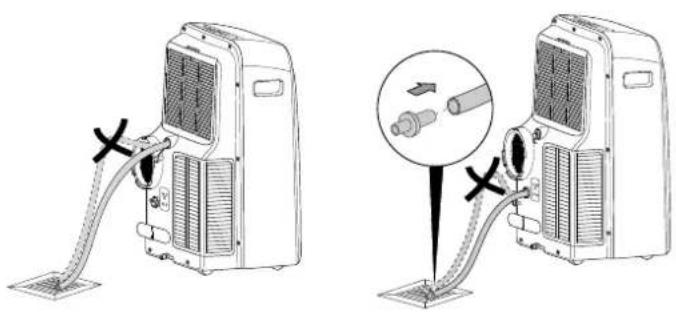

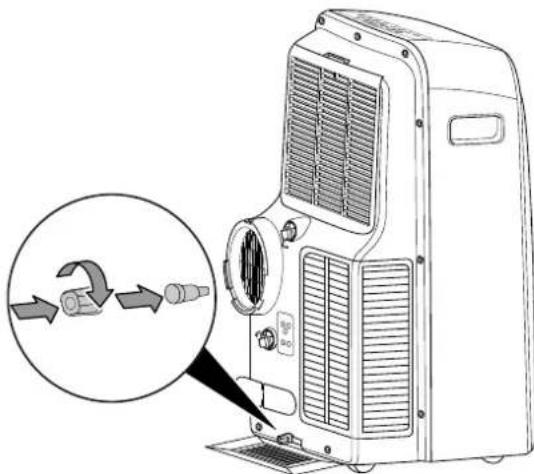

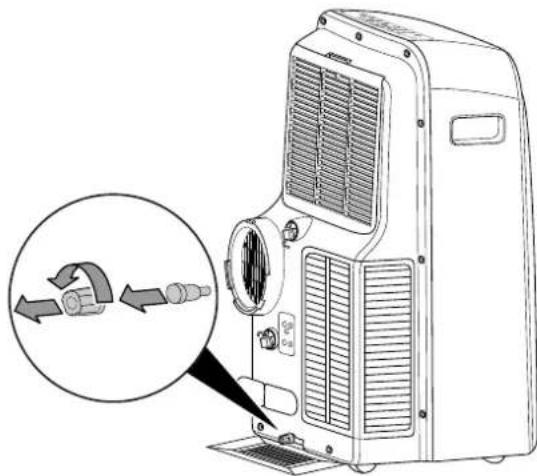

Raccordement du tuyau d'évacuation de l'eau de condensation

Il est possible de raccorder un tuyau d'évacuation de l'eau de condensation au raccord prévu si l'appareil est utilisé pendant une longue période ou si vous ne voulez pas vider le bac régulièrement.

√ L'appareil est éteint.
√ L'appareil est débranché.

1. Transportez ou faites rouler l'appareil prudemment vers un endroit approprié, afin d'évacuer le condensat (par exemple un écoulement) ou placez un bac collecteur approprié sous l'évacuation des condensats.

2. Retirez le bouchon en caoutchouc du raccord de tuyau.

Pour le mode Déshumidification, utilisez le raccord de tuyau supérieur (6).

Pour le mode Chauffage (PAC 3500 SH), utilisez le raccord de tuyau inférieur (8).

1. Branchez le tuyau d'évacuation de l'eau de condensation sur le raccord de tuyau supérieur (6) ou inférieur (8).

1. Posez l'autre extrémité du tuyau dans une évacuation adéquate (par ex. une canalisation ou un bac collecteur suffisamment grand). Le tuyau d'évacuation de l'eau de condensation ne doit être ni plié ni installé en pente ascendante car, dans ce cas, l'eau ne pourrait pas s'écouler.

En mode chauffage (PAC 3500 SH), installez l'adaptateur correspondant à l'extrémité du tuyau d'évacuation de l'eau de condensation.

Retirez le tuyau d'évacuation d'air pendant le mode Ventilation.

En mode Ventilation, l'air ambiant est brassé et il n'y a pas de refroidissement.

1. Appuyez sur la touche Mode (26) jusqu'à ce que le voyant LED Ventilation (14) s'allume.

→ Le mode Ventilation est activé.

→ La température ambiante actuelle apparaît sur l'affichage 7-segments (16).

1. Appuyez sur la touche Fan Speed (23) pour régler le niveau de ventilation souhaité.

Le voyant LED Régime du ventilateur (19) indique le niveau de ventilation sélectionné. Lorsque le niveau automatique est activé, aucune LED Régime de ventilation (19) n'est allumée.

Réglage de la minuterie

La minuterie possède deux fonctions :

• mise en marche automatique après un nombre d'heures prédéfini,
• arrêt automatique après un nombre d'heures prédéfini.

Ce réglage peut être effectué sur l'appareil ou à partir de la télécommande.

La mise en marche automatique et l'arrêt automatique peuvent être activés en parallèle. Les voyants LED Timer (13) sont alors allumés simultanément. Si le réglage est effectué à partir de la télécommande, les mentions TIMER ON et TIMER ON (36) apparaissent de plus toutes les deux à l'écran (30).

Il est possible d'activer la fonction dans chacun des modes, même en mode veille.

Le nombre d'heures peut être réglé par pas de 0 h (de 0,5 h à 10 h) ou par pas de 1 h (de 10 h à 24 h).

Remarque

L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.

Mise en marche automatique

√ L'appareil est éteint.

1. Appuyez sur la touche Timer (27) jusqu'à ce que la LED Timer On (13) s'allume.

2. Appuyez sur la touche plus (24) ou moins (25) pour régler le nombre d'heures désiré.

⇒ L'affichage 7-segments (16) indique le nombre d'heures pendant environ 5 s.

→ La minuterie est réglée sur le nombre d'heures désiré.

L'appareil s'allume au bout de la durée programmée.

Remarques relatives à la mise en marche automatique :

- Si l'appareil est débranché du secteur, les réglages de mise en marche automatique sont effacés.

- La mise en marche manuelle de l'appareil désactive la mise en marche automatique.

- Si vous sélectionnez le nombre d'heures 0.0, la minuterie est désactivée.

Arrêt automatique

√ L'appareil est en marche.

1. Appuyez sur la touche Timer (27) jusqu'à ce que la LED Timer Off (13) s'allume.

2. Appuyez sur la touche plus (24) ou moins (25) pour régler le nombre d'heures désiré.

⇒ L'affichage 7-segments (16) indique le nombre d'heures pendant environ 5 s.

→ La minuterie est réglée sur le nombre d'heures désiré.

L'appareil s'éteint au bout de la durée programmée.

Remarques concernant l'arrêt automatique :

- Le fait d'appuyer sur la touche On/Off (21) désactive l'arrêt automatique.

Mode nuit

Le mode nuit peut être activé dans les modes Refroidissement, Chauffage et Automatique.

En mode nuit, les réglages suivants sont définis :

- Au bout de 1 heure, la température préréglée augmente ou diminue de 1 °C. Au bout de 30 minutes supplémentaires, la température préréglée augmente ou diminue à nouveau de 1 °C. La température est ensuite maintenue pendant 7 heures. L'appareil repasse alors à la température initialement définie.

- En mode automatique, le régime de ventilation se règle automatiquement sur le niveau le plus bas et ne peut pas être modifié. En mode Refroidissement, le régime de ventilation peut être modifié, le mode nuit est alors désactivé.

Procédez de la façon suivante pour activer le mode nuit :

1. Sélectionnez le mode Refroidissement, Chauffage ou Mode automatique.

2. Appuyez sur la touche Sleep (22).

⇒ Les voyants LED Mode (14) et Sleep (20) s'allument.

1. Pour désactiver le mode nuit, appuyez de nouveau sur la touche Sleep (22).

→ La LED Sleep (20) s'éteint.

→ Le mode de fonctionnement sélectionné reste activé.

Fonction swing

Au besoin, il est possible d'activer la fonction swing dans tous les modes de fonctionnement.

Grâce à la fonction Swing, l'orientation de la sortie d'air (2) est modifiée de manière automatique, ce qui assure une circulation de l'air continue.

1. Appuyez sur la touche Swing (28).

⇒ Les volets de ventilation se déplacent continuellement vers le haut et vers le bas.

1. Appuyez de nouveau sur la touche Swing (28) afin d'arrêter les volets de ventilation dans une position précise ou de désactiver la fonction swing.

Changement d'unité °C/°F

La température peut s'afficher en °C ou en °F dans l'affichage 7-segments (16).

Procédez de la manière suivante pour changer l'unité de température :

1. Appuyez simultanément sur les touches plus (24) et moins (25) pendant 3 secondes environ.

→ La température est alors indiquée dans l'autre unité.

Utilisation avec la télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie.

Info

La télécommande se met en mode veille après une période d'inactivité prolongée. Une pression sur la touche ON/OFF (21) de la télécommande permet de quitter le mode veille. L'appareil reprend automatiquement les réglages actuels de la télécommande.

29 30 21 ON/OFF SHORT CUI 31 24 MODE TEMP 32 26 FAN TIMER ON 33 23 25 34 22 SLEEP ONING YELLOW ME LED 35 28 TROTEC 43 42 41 Auto Cool Dry Heat Fan Timer On Timer Off Set Temp. 8.8°F 36 37 38 39 16 40 FAN Auto

N° Désignation Signification
16 Affichage7-segments	Affichage de la température cibleAffichage du nombre d'heures pendant la programmation de la minuterieAffichage des réglages favorisAffichage °C
21 Touche ON/OFF Mise en marche et arrêt de l'appareil
22 Touche SLEEP Activation/désactivation du mode nuit
23 Touche FAN Réglage du niveau de ventilation
24 Touche augmentation	Augmentation de la température cible (de 17 °C à 30 °C) pour le refroidissement
25 Touche diminution	Diminution de la température cible (de 17 °C à 30 °C) pour le refroidissement

N° Désignation Signification
26	Touche MODE Sélection du mode de fonctionnement :Auto= mode automatiqueCool= refroidissementDry= déshumidificationHeat= chauffage (PAC 3500 SH)Fan= ventilation
28	Touche SWING Activation ou désactivation de la fonction swing
29	Émetteur/Récepteur de la télécommande	Émet vers l'appareil par infrarouge
30	Écran Affichage de différentes fonctions de l'appareil
31	Touche SHORT CUT	Enregistrement des réglages favorisRetour aux derniers réglages
32	Touche TIMER ON	Fonction minuterie Mise en marche automatique par pas de 0,5 h (de 0 h à 10 h) ou par pas de 1 h (de 10 h à 24 h)Réglage du nombre d'heures lors de la programmation de la minuterie
33	Touche TIMER OFF	Fonction minuterie Arrêt automatique par pas de 0,5 h (de 0 h à 10 h) ou par pas de 1 h (de 10 h à 24 h)Réglage du nombre d'heures lors de la programmation de la minuterie
34	Touche LED Activation ou désactivation de l'affichage à LED
35	Touche FOLLOW ME	Activation ou désactivation de la fonction Follow Me
36	Affichage TIMER ON / OFF	Apparaît lorsque la minuterie est programmée pour une mise en marche et/ou un arrêt automatique
37	Affichage Pile Indique l'état de charge de la pile
38	Indicateur du Mode nuit	Apparaît lorsque le mode nuit est activé
39	Symbole FOLLOW ME	Indique que la fonction Follow-Me est activée
40	Affichage Fan Indique le niveau de ventilation
41	Affichage du mode de fonctionnement	Indiquent le mode sélectionné :Auto= mode automatiqueCool= refroidissementDry= déshumidificationHeat= chauffage (PAC 3500 SH)Fan= ventilation
42	Symbole Transmission	Apparaît pendant la communication entre l'appareil et la télécommande
43	Symbole Standby	Indique que la télécommande se trouve en mode veille

Allumage et extinction des voyants LED du panneau de commande

L'éclairage du panneau de commande de l'appareil peut être activé ou désactivé.

Ce réglage peut être seulement enregistré depuis la télécommande.

1. Appuyez sur la touche LED (34).

⇒ Les voyants LED et l'affichage 7-segments (16) du panneau de commande sont éteints.
L'appareil continue de tourner avec les réglages sélectionnés.

1. Appuyez à nouveau sur la touche LED (34).

⇒ Les voyants LED et l'affichage 7-segments (16) du panneau de commande sont rallumés.

Fonction Follow Me

Ce réglage peut être seulement enregistré depuis la télécommande.

Avec la fonction Follow Me, la télécommande est capable de mesurer la température à l'endroit où vous vous trouvez. Le refroidissement et le chauffage (PAC 3500 SH) sont régulés par le climatiseur en fonction de la température mesurée.

La fonction Follow Me peut être activée dans les modes de fonctionnement Automatique, Refroidissement et Chauffage.

1. Appuyez sur la touche FOLLOW-ME (35).

→ Le symbole FOLLOW ME (39) apparaît à l'écran (30).
→ La LED FOLLOW ME (15) s'allume.
→ La télécommande envoie toutes les 3 minutes un signal de température au climatiseur.

1. Appuyez sur la touche FOLLOW ME (35) pour désactiver la fonction Follow Me.

Fonction mémoire

Après une coupure d'électricité pendant le fonctionnement, l'appareil se remet automatiquement en marche. Les réglages du mode de fonctionnement programmé sont enregistrés. Par contre, une éventuelle programmation de la minuterie n'est pas mémorisée dans l'appareil.

Tous les réglages sélectionnés (programmation de la minuterie incluse) restent enregistrés dans la télécommande. Dès que l'appareil reçoit une entrée de la télécommande, tous les réglages de la télécommande lui sont transmis.

Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche directe.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si nécessaire, videz le bac de récupération des condensats.
• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
- Observez la température de fonctionnement admissible indiquée dans le chapitre « Annexe technique ».
- Le cas échéant, le bac de récupération de l'eau de condensation est plein. Si nécessaire, videz le bac de récupération de l'eau de condensation. L'affichage à segments ne doit pas afficher le code défaut P1.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne sans refroidir ou la puissance de refroidissement est réduite :

• Vérifiez si le mode Refroidissement est activé.
• Vérifiez la position du tuyau d'évacuation. Si le tuyau d'évacuation est plié ou bouché, l'air ne peut pas être évacué. Assurez-vous que le chemin d'évacuation de l'air soit libre.
• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez la propreté du ou des filtres. Si nécessaire, nettoyez ou remplacez le ou les filtres à air.
• Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
• Vérifiez la fermeture de la fenêtre et/ou de la porte de la pièce. Le cas échéant, fermez-la. Toutefois, veuillez noter qu'une fenêtre doit rester ouverte pour le tuyau d'évacuation.
• Vérifiez le réglage de température de l'appareil. Réduisez la température paramétrée si elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

- Vérifiez si l'appareil présente des fuites.

Le compresseur ne se met pas en marche :

• Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
• Vérifiez si la température ambiante correspond à la température cible (en mode refroidissement). Le compresseur se met en marche uniquement lorsque cette température est atteinte.
• Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire.
• Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

Codes d'erreur

Les messages de défaut suivants peuvent apparaître sur l'affichage à segments (16) :

Code défaut	Cause Remède
P1 Bac de récupération de l’eau de condensation plein		Videz le bac de récupération de l’eau de condensation. Si la panne est encore présente, contactez le service après-vente.

Maintenance
Intervalles de maintenance

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant	X			X
Nettoyage extérieur X X
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements		X			X
Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtre à air X
Recherche de détériorations éventuelles X
Contrôle des vis de fixation X X
Test fonctionnel X
Vidange du bac de récupération de l'eau de condensation et du tuyau d'évacuation		X

Protocole de maintenance et d'entretien

Type d'appareil : ....
Numéro de série : ....

Intervalles de maintenance et d'entretien

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

Remplacement du filtre à air

Recherche de détériorations éventuelles

Contrôle des vis de fixation

Test fonctionnel

Vidange du bac de récupération des condensats et du tuyau d'évacuation

Remarques

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Circuit de réfrigérant

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.

H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.

P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil à travers les ouvertures.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
5. Remettez le filtre à air en place.

Nettoyage du filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Retirez le filtre à air de l'appareil.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil !

3. Insérez à nouveau le filtre à air dans l'appareil.

Les modes Refroidissement, Déshumidification et Chauffage produisent des condensats qui s'évacuent en grande partie avec l'air sortant.

Le reste des condensats est collecté dans le bac situé à l'intérieur de l'appareil. Il est nécessaire de vider régulièrement le bac.

Lorsqu'une trop grande quantité d'eau de condensation s'est accumulée, l'appareil s'éteint et indique le code défaut P1 sur l'affichage à segments (16).

1. Transportez ou faites rouler l'appareil prudemment vers un endroit approprié, afin d'évacuer le condensat (par exemple un écoulement) ou placez un bac collecteur approprié sous l'évacuation des condensats.

1. Laissez le condensat s'écouler.

L'indication P1 disparaît de l'affichage à segments (16) dès que l'eau de condensation a été vidée.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :

- Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas.

- Rebranchez l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Annexe technique
Données techniques

Modèle PAC 3500 SH PAC 3000 X A+
Puissance de refroidissement 3,5 kW 2,9 kW
Puissance calorifique 2,9 kW -
Capacité de déshumidification 3,25 l/h 3 l/h
Température de fonctionnement 17 °C à 35	°C 17 °C à 35 °C
Plage de réglage de la température 17 °C à	30 °C 17 °C à 30 °C
Débit volumique d'air max. 420 m	^3/h 420 m	^3/h
Raccordement secteur 1/N/PE~ 220 V - 240	V / 50 Hz 1/N/PE~ 220 V - 240 V / 50 Hz
Courant nominal 8 A 6 A
Fusible	3,15 A retardé	3,15 A retardé
Puissance absorbée (mode refroidissement)	1,35 kW	1,1 kW
Puissance absorbée (mode chauffage)	1,05 kW	-
Niveau sonore à 1 m de distance	54,5 dB(A)	52 dB(A)
Réfrigérant	R290	R290
Quantité de réfrigérant 230 g	200 g
Facteur PRP	3	3
Équivalent CO2	0,00069 t	0,0006 t
Pression côté aspiration	1,0 MPa	1,0 MPa
Pression côté sortie	2,6 MPa	2,6 MPa
Pression max. admissible	2,6 MPa	2,6 MPa
Dimensions (longueur x largeur x hauteur)	395 x 460 x 786 mm	395 x 460 x 786 mm
Distance minimum par rapport aux murs et aux objets :vers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) :	30 cm50 cm30 cm30 cm	30 cm50 cm30 cm30 cm
Poids	34 kg	34 kg
Pile pour la télécommande	Type LR03 / AAA - 1,5 V	Type LR03 / AAA - 1,5 V

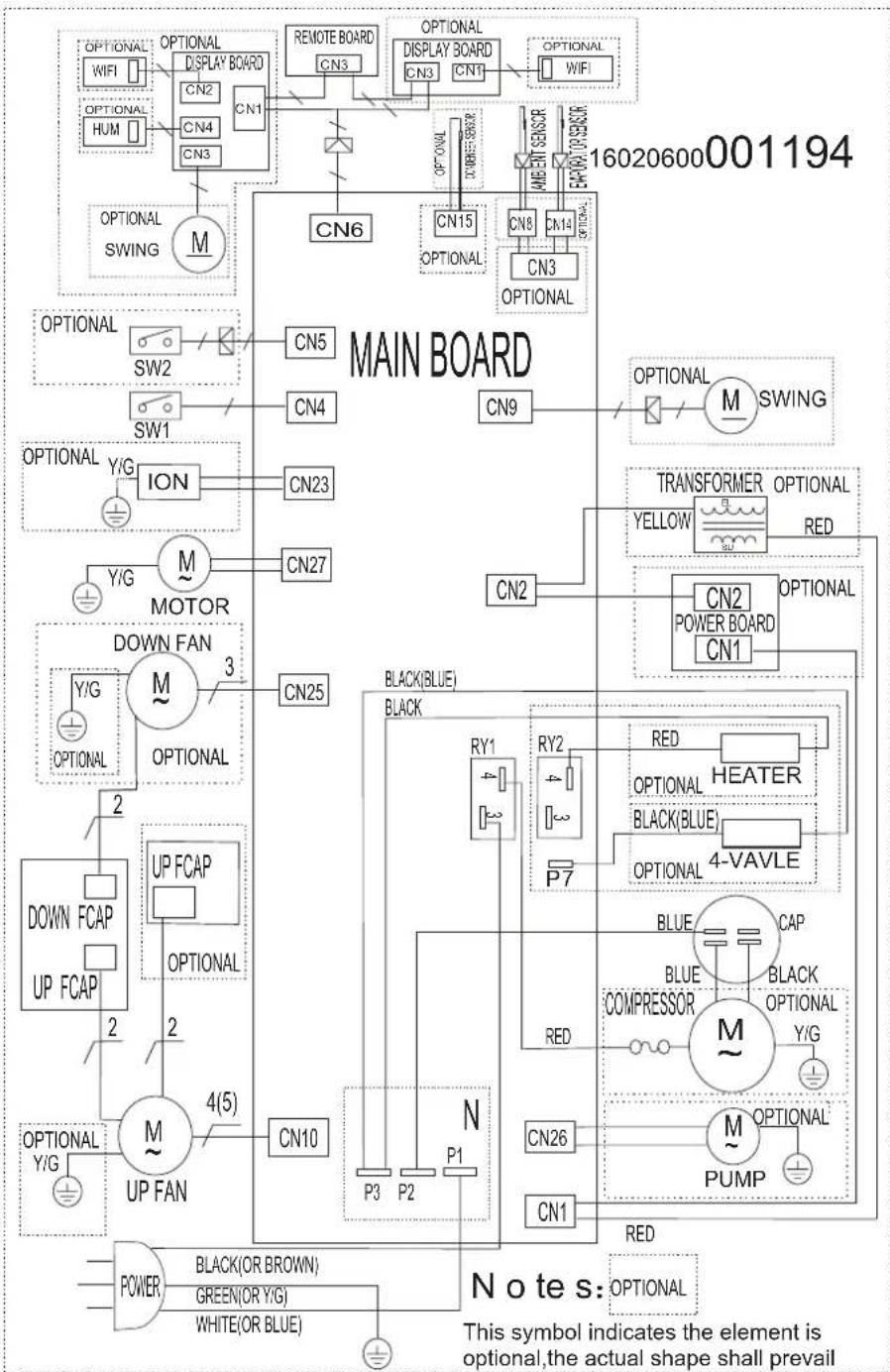

Schéma électrique PAC 3500 SH Schéma électrique PAC 3000 X A+


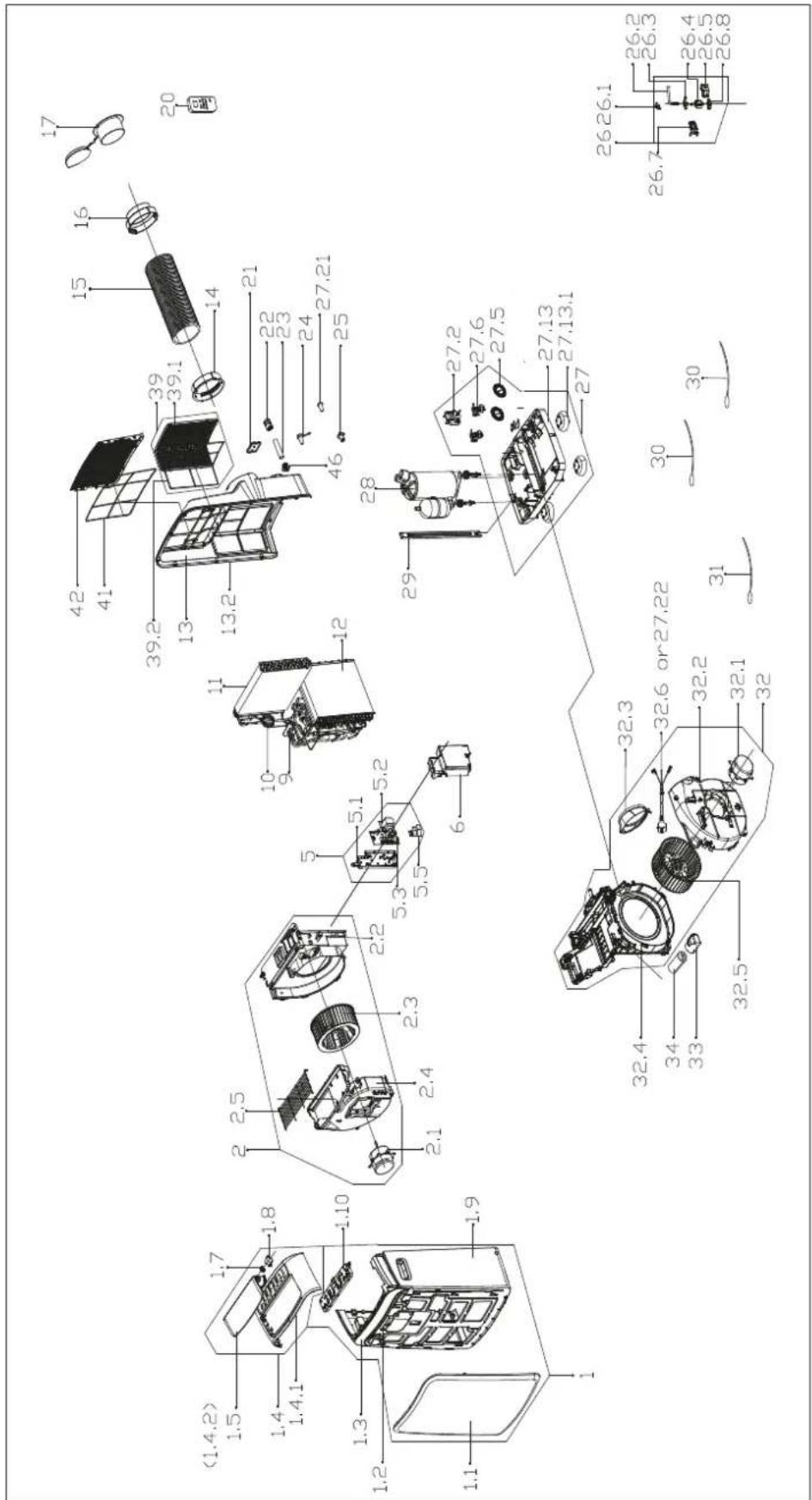

Aperçu et liste des pièces de rechange PAC 3500 SH

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

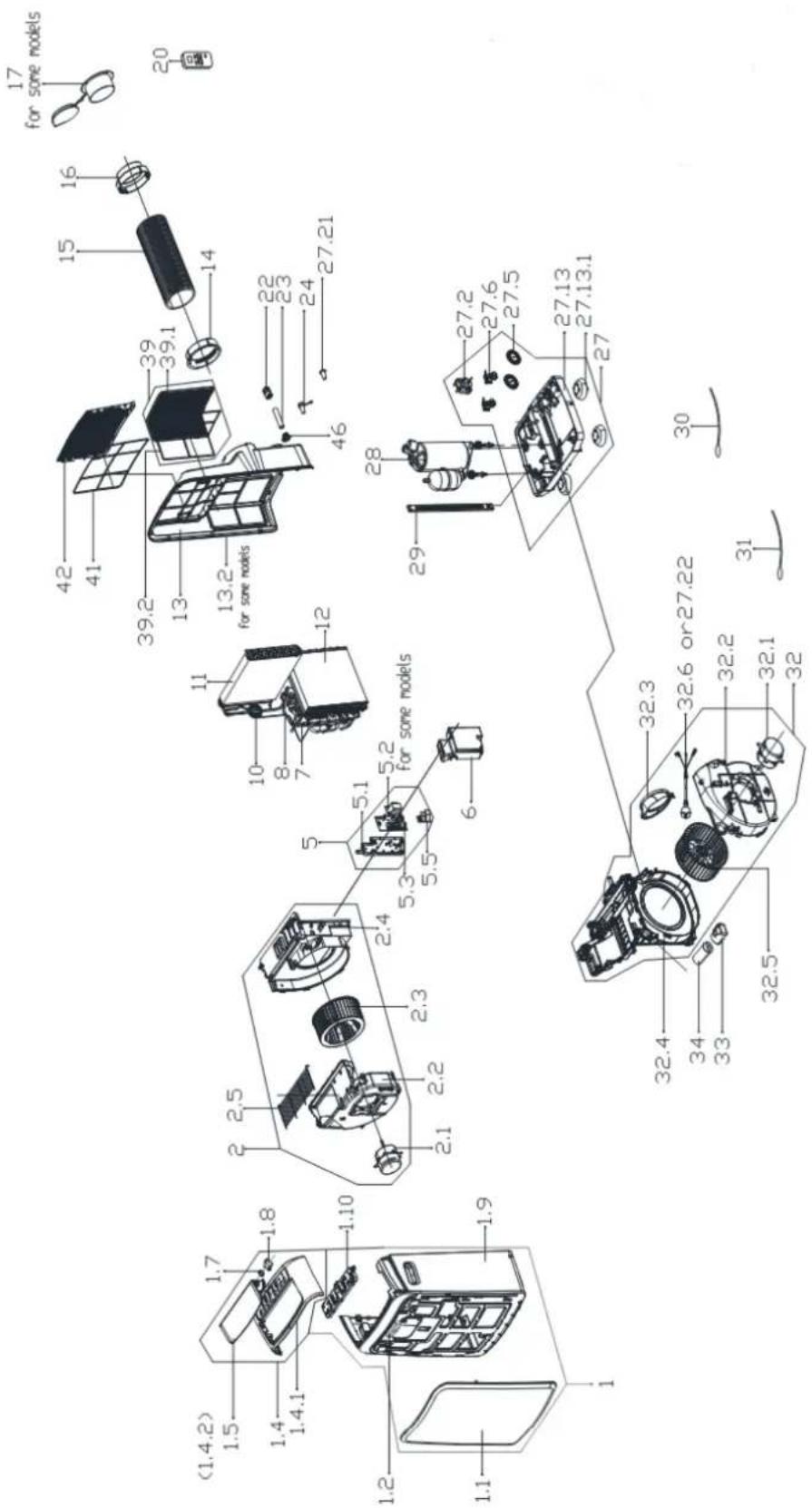

Aperçu et liste des pièces de rechange PAC 3000 X A+

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Faites éliminer le réfrigérant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets).

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
