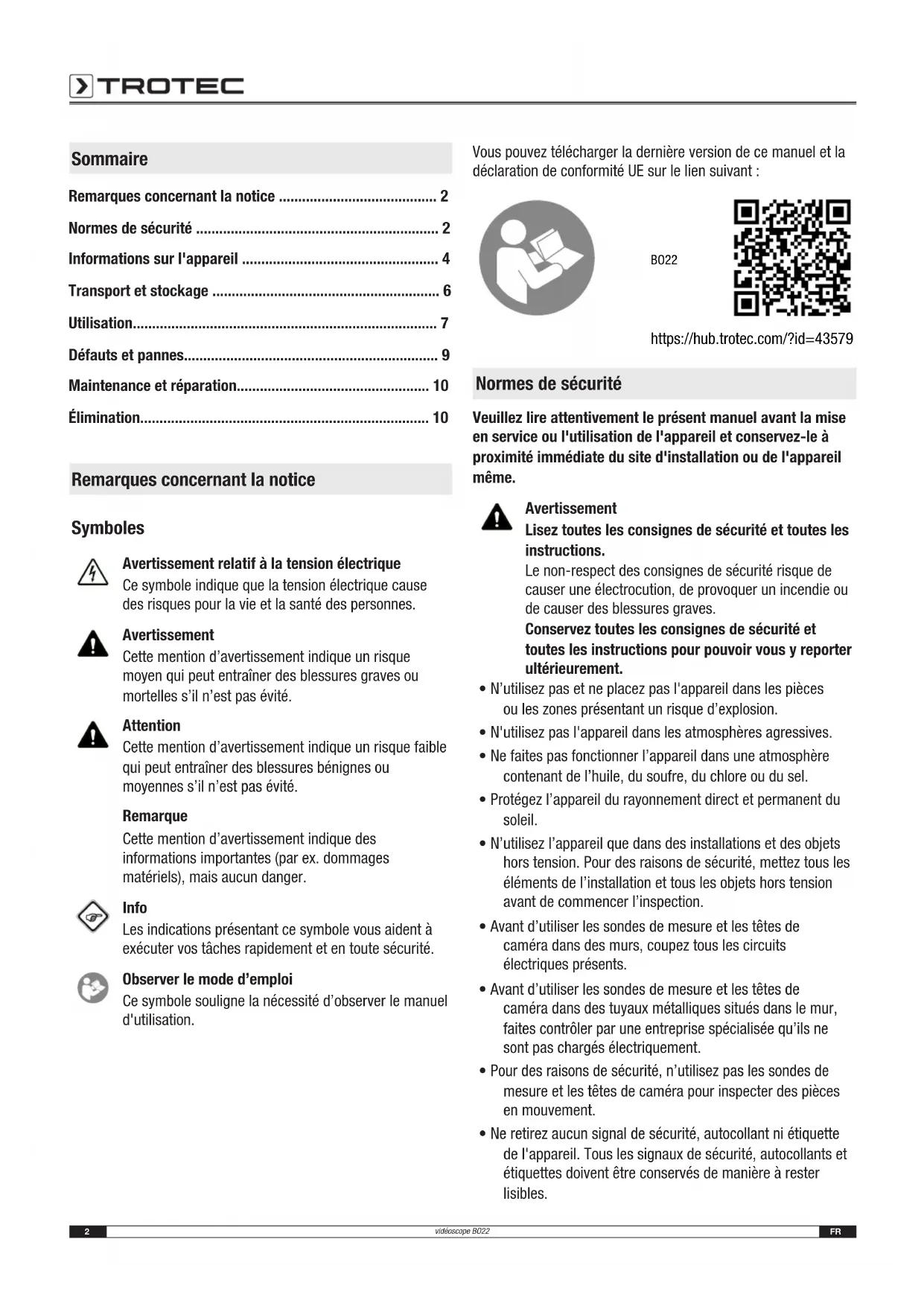

MODE D'EMPLOI BO22 TROTEC
Normes de sécurité .... 2
Informations sur l'appareil .... 4
Transport et stockage 6
Utilisation....7
Défauts et pannes....9
Maintenance et réparation.... 10
Élimination....10
Remarques concernant la notice
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessité d'observer le manuel d'utilisation.
Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Ne faites pas fonctionner l'appareil dans une atmosphère contenant de l'huile, du soufre, du chlore ou du sel.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- N'utilisez l'appareil que dans des installations et des objets hors tension. Pour des raisons de sécurité, mettez tous les éléments de l'installation et tous les objets hors tension avant de commencer l'inspection.
- Avant d'utiliser les sondes de mesure et les têtes de caméra dans des murs, coupez tous les circuits électriques présents.
- Avant d'utiliser les sondes de mesure et les têtes de caméra dans des tuyaux métalliques situés dans le mur, faites contrôler par une entreprise spécialisée qu'ils ne sont pas chargés électriquement.
- Pour des raisons de sécurité, n'utilisez pas les sondes de mesure et les têtes de caméra pour inspecter des pièces en mouvement.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• L'appareil ne doit pas être ouvert.
- N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placez les piles dans le compartiment à piles en respectant les polarités.
- Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de l'appareil lorsque vous n'utilisez pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
- Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).
Utilisation conforme
Utilisez l'appareil uniquement pour la représentation visuelle des objets.
Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.
Utilisations non conformes prévisibles
N'utilisez pas l'appareil dans les zones présentant un risque d'explosion. N'utilisez pas le dispositif de commande avec l'écran sous l'eau. N'utilisez pas l'appareil sur les personnes ou les animaux. Trotec décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. En l'occurrence, tout recours en garantie sera exclu. Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.
- avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».
Risques résiduels
Avertissement relatif à la tension électrique
Risque d'électrocution en cas de contact avec des pièces sous tension. Veuillez ne pas toucher d'éléments sous tension. Isolez les pièces voisines sous tension en les couvrant ou en les mettant hors tension.
Avertissement relatif à la tension électrique
Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier !
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le vidéoscope B022 est conçu pour l'inspection des pièces de machines dissimulées ou pour les cavités difficiles d'accès ou complètement inaccessibles.
La caméra est reliée à l'appareil par une sonde flexible à col de cygne.
La sonde est étanche et peut être plongée dans l'eau, y compris la tête de caméra, pour vérifier par exemple la présence d'objets sous la surface de l'eau ou encore dans le cadre de la localisation de fuites dans les systèmes de distribution d'eau.
L'appareil est doté d'un écran couleur LCD de 3 pouces. Les photos et les vidéos peuvent être enregistrées sur une carte micro-SD (non comprise dans la fourniture).
L'appareil dispose d'une fonction arrêt sur image, de la possibilité de faire pivoter l'affichage de 180° (fonction « Flip ») et d'un éclairage supplémentaire.
La pointe de la sonde à col de cygne peut être remplacée par trois autres embouts :
- embout miroir à 45°
- embout crochet
- embout magnétique

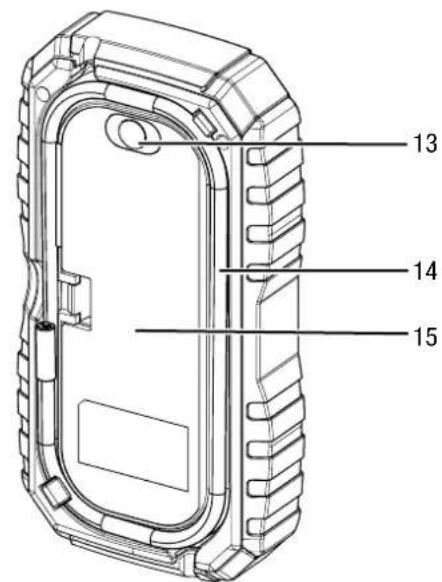

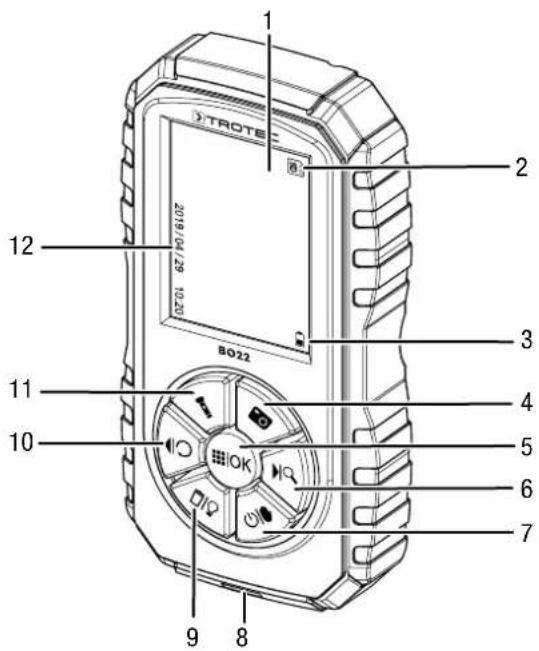

Représentation de l'appareil
| 1 Écran Affichage de l’image de la caméra ou du menu | ||
| 2 Symbole carte micro-SD | Indique si une carte micro-SD est insérée | |
| 3 Symbole pile Clignote | en rouge lorsque les piles doivent être remplacées | |
| 4 Touche Lance l’enregistrement de photos ou de vidéos | ||
| 5 Touche Lance la fonction menu | ||
| 6 Touche Touche « vers le haut » dans le menu Fonction loupe | ||
| 7 Touche Touche marché/arrêt Gel de l’image | ||
| 8 Logement pour carte micro-SD | Pour carte micro-SD jusqu’à 32 Go | |
| 9 Touche Effacement financier(s) Activation de l’éclairage caméra (4 niveaux) | ||
| 10 Touche Touche « vers le bas » dans le menu Rotation de l’image de 180° (fonction Flip) | ||
| 11 Touche Activation de l’éclairage arrière intégré | ||
| 12 Affichage de la date et de l’heure | Réglage par l’intermédiaire du menu | |
| 13 Éclairage intégré Permet un éclairage supplémentaire de l’objet | ||
| 14 Sonde à col de cygne | Avec tête de caméra et éclairage ; extensible jusqu’à 95 cm | |
| 15 Compartiment à piles | 4 piles 1,5 V type AAA | |
Caractéristiques techniques
| Paramètre Valeur | |
| Modèle B022 | |
| Poids (piles incluses) env. 385 g | |
| Dimensions(longueur x largeur x hauteur) | 162 mm x 85 mm x 35 mm |
| Écran Écran couleur LCD | numérique 3,0 pouces |
| Mémoire Sur carte micro-SD (jusqu'à32 Go, non fournie) | |
| Résolution 640 x 480 Pixel | |
| Format vidéo *.avi | |
| Résolution des vidéos 1280 x 720 Pixel | |
| Format photo *.jpg | |
| Diamètre de la caméra 5,5 mm | |
| Longueur de la sonde à col de cygne | 95 cm |
| Profondeur de champ 1 à 30 cm environ | |
| Champ visuel 65° | |
| Zoom x1,0 / x1,5 / x2,0 | |
| Température de fonctionnement | -10 °C à 60 °C |
| Température de stockage -10 °C à 60 °C | |
| Indice de protection (sonde à col de cygne et tête de caméra) | IP 67 |
| Alimentation électrique 4 piles a | lcalines LR6 AA 1,5 V |
Composition de la fourniture
• 1 B022
• 4 piles alcalines LR6 AA, 1,5 V
- 1 set d'accessoires avec miroir à 45°, crochet et embout magnétique
• 1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protéger contre les influences extérieures.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- le cas échéant, protégé de la poussière par une housse
- la température de stockage correspond aux valeurs indiquées dans les caractéristiques techniques
• retirer les piles de l'appareil
Utilisation

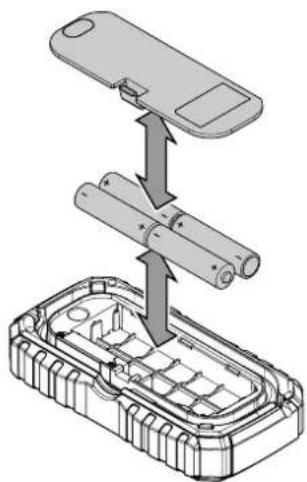

Mise en place des piles
Remarque
Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.
-
Enlevez le couvercle du compartiment à piles (15).
-
Insérez les piles (4 piles AA) dans l'appareil en respectant la polarité (+/-).
- Remettez le couvercle en place sur le compartiment à piles.
Mise en marche et arrêt de l'appareil
- Appuyez sur la touche (7)et maintenez-la pressée pendant environ 2 secondes pour allumer l'appareil.
→ L'écran (1) s'allume.
→ L'appareil est prêt à fonctionner.
- Appuyez de nouveau sur la touche (7) et maintenez-la pressée pendant environ 2 secondes pour arrêter l'appareil.

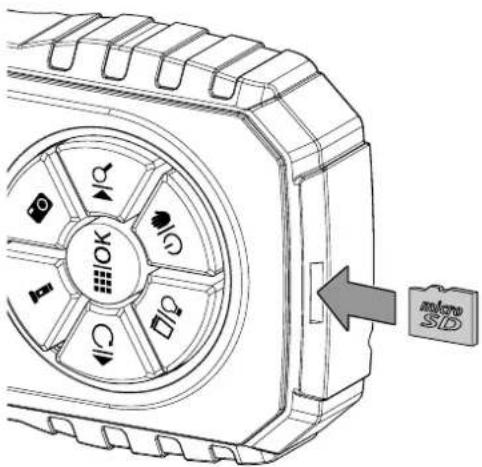

Insertion de la carte SD
Pour être en mesure d'enregistrer des photos ou des vidéos, il vous faut mettre en place un carte micro-SD (non fournie) dans l'appareil.
Info
Ne forcez jamais lorsque vous enfoncez la carte micro-SD dans son logement (8). Elle pourrait sinon être endommagée. Veillez à la bonne orientation de la carte.
- Insérez prudemment la carte micro-SD dans le logement prévu (8).
Menu pour le paramétrage et les vidéos
L'appareil dispose d'un menu qui vous permet d'effectuer les réglages ainsi que d'enregistrer et de visualiser les photos et les vidéos. Une pression sur la touche Ⓗ(5) ouvre le menu principal avec les sous-menus suivants :
| Sous-menu Fonction | |
| Retour - sort du menu | |
| Mode vidéo - ouvre le mode vidéo- pour lancer l'enregistrement, appuyez sur la touche 📞 | |
| Mode photo - ouvre le mode photo- pour prendre une photo, appuyez sur la touche 📞 | |
| Lecture - ouvre le menu de lecture- lecture ou effacement de photos ou de vidéos enregistrées auparavant | |
| Configuration - ouvre le menu paramètres- vous permet de définir la date, l'heure et la langue ainsi que de formater la carte micro-SD |
Les touches ▶(6) et (10) vous permettent de naviguer dans les menus et de modifier les valeurs affichées.
La touche ■(5) vous fait accéder au menu affiché et vous permet de confirmer une entrée ou de changer de langue (dans le menu de paramétrage de la langue).

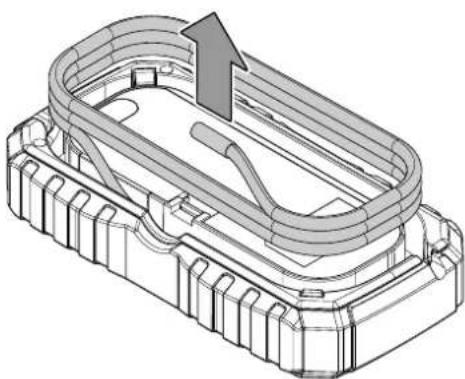

Déploiement / déplacement de la caméra
La sonde à col de cygne est intégrée dans l'appareil, ce qui la protège. Lorsque la caméra n'est pas utilisée, la sonde doit être ré-enroulée dans l'appareil.
- Déroulez la sonde à col de cygne (14) du boîtier pour l'amener à la longueur désirée. Notez que plus vous sortez le col-de-cygne du boîtier, plus sa stabilité diminue.
- Amenez la caméra située à l'extrémité du col de cygne dans la position désirée. La sonde à col de cygne peut être plongée dans l'eau pour les prises de vue sous l'eau. Veillez à ce que l'appareil lui-même n'entre pas en contact avec l'eau car cela pourrait le détériorer.
- Au besoin, appuyez sur la touche (◀◀) pour faire pivoter l'image de 180°.
- Appuyez de nouveau sur la touche (◀◀) pour faire pivoter l'image de 180° dans l'autre sens.
Réglage de l'éclairage caméra
L'appareil est doté d'un éclairage caméra à 4 niveaux de luminosité.
-
Appuyez jusqu'à quatre fois sur la touche (9) pour régler le niveau de luminosité souhaité.
-
La cinquième pression sur la touche (9) côteint à nouveau l'éclairage caméra.
Enregistrement de photos / de vidéos
Lorsqu'une carte micro-SD (non fournie) est en place, vous avez la possibilité d'enregistrer des photos ou des vidéos prises par la caméra.
- Appuyez brièvement sur la touche (pour prendre une photo avec la caméra.
-
Appuyez sur la touche (è)et maintenez-la pressée pendant environ 2 secondes pour passer en mode vidéo.
⇒ Le symbole appareil photo, en haut à gauche de l'écran, se transforme en un symbole caméra vidéo. -
En mode vidéo, appuyez sur la touche (pour lancer l'enregistrement de la vidéo.
L'enregistrement de la vidéo démarre.
⇒ Le symbole caméra vidéo commence à clignoter à l'écran et la durée de la vidéo est affichée.
- Appuyez de nouveau sur la touche (pour arrêter l'enregistrement.
⇒ L'enregistrement vidéo est arrêté.
→ Le symbole caméra vidéo s'arrête de clignoter à l'écran et la durée de la vidéo disparaît.
Gel de l'image
La touche Ⓔ(7) vous permet de figer (« geler ») l'image afin de pouvoir l'examiner plus en détail.
En appuyant de nouveau sur la touche Ⓔ(1), l'écran (1) repasse au mode d'image en direct.
Réglage du grossissement (zoom)
En appuyant sur la touche ▶(6), vous pouvez passer d'un niveau de grossissement à l'autre :
- grossissement 1,0x
• grossissement 1,5x
• grossissement 2,0x
Le niveau de grossissement est affiché à l'écran (1).
Utilisation de l'éclairage intégré
L'appareil est doté d'un éclairage supplémentaire intégré au dos (13) permettant de mieux éclairer les objets ou pouvant servir de lampe de poche.
- Appuyez sur la touche (11) pour allumer l'éclairage intégré (13).
- Appuyez de nouveau sur la touche (11) pour éteindre l'éclairage intégré (13).

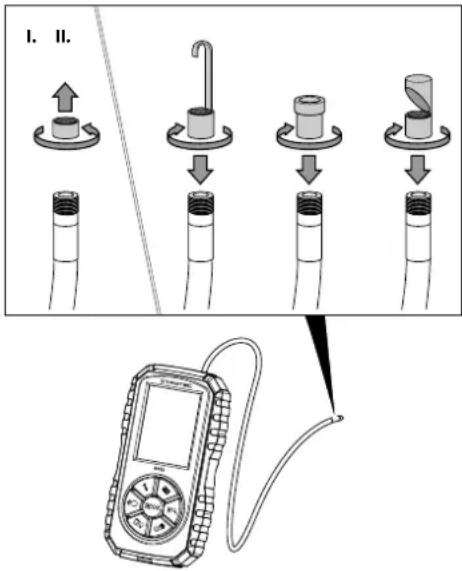

Utilisation des accessoires
La fourniture comprend trois embouts supplémentaires pour la caméra ayant les fonctions suivantes :
| Embout 45° permet de « voir dans les coins » avec la caméra | |
| Embout crochet | vous permet, avec le crochet, d'enlever des objets, par exemple une bague tombée dans une évacuation d'eau |
| Embout magnétique | vous permet d'enlever des objets contenant du fer, du nickel ou du cobalt, comme des vis ou des écrous se trouvant dans des endroits difficiles d'accès. |
- Dévissez la protection de filetage de la caméra.
- Vissez l'embout nécessaire sur la caméra.
Info
Après utilisation, revissez toujours la protection de filetage sur la tête de caméra, faute de quoi le filetage risque d'être endommagé, ce qui entraînerait l'impossibilité de monter les embouts accessoires.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
| Défaut Cause | Remède | |
| Impossible de mettre l'appareil en marche. | Les piles ne sont pas en place. | Assurez-vous que les piles soient en place. |
| Les piles ne sont pas installées correctement. | Veillez à ce que les piles soient correctement mises en place. | |
| Les piles sont vides. | Assurez-vous que les piles soient neuves ou suffisamment chargées. | |
| L'appareil n'a pas pris de photos/vidéos. | Il n'y a pas de carte micro-SD. | Insérez une carte micro-SD. |
| La carte micro-SD est pleine. | Effacez les données inutiles pour libérer de l'espace mémoire. | |
| L'appareil s'est éteint pendant l'enregistrement. | Terminez l'enregistrement avant que les piles ne soient complètement déchargées. | |
| Impossible de lire les enregistrements à partir de la carte micro-SD. | Problème de carte micro-SD. | Assurez-vous que la carte micro-SD n'est pas endommagée et que sa capacité n'excède pas 32 Go. |
| Le système a planté. | Redémarrez le système. | |
| L'image de la caméra est trop claire ou trop sombre. | La luminosité de la lampe de la caméra est trop élevée ou trop faible. | Rectifiez le réglage de l'éclairage de la caméra (voir chapitre « Utilisation »). |
| L'éclairage intégré du dos de l'appareil influence l'image. | Allumez ou éteignez l'éclairage intégré en fonction du besoin. | |
| L'éclairage de la caméra ne fonctionne pas et aucune image n'apparaît. | Les piles ne sont pas suffisamment chargées. | Mettez des piles neuves en place. |
| Problème de communication entre la caméra et l'appareil. | Vérifiez la connexion entre la sonde à col de cygne et l'appareil. | |
| La caméra est endommagée. | Prenez contact avec le service après-vente de Trotec pour des mesures supplémentaires éventuelles. | |
| La vidéo enregistrée tremble. | Le taux de transfert de la carte micro-SD est inférieur à 6 Mo/s. | Utilisez une carte micro-SD offrant un taux de transfert de 6 Mo/s au minimum. |
Maintenance et réparation
Remplacement des piles
Remplacez les piles lorsque le symbole pile (3) clignote en rouge ou s'il est impossible d'allumer l'appareil. Voir « Mise en place des piles » au chapitre « Utilisation »
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Élimination
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
)+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
