BZ22M - Thermomètre hygromètre TROTEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BZ22M TROTEC au format PDF.
| Type de produit | Thermomètre hygromètre |
| Marque | Trotec |
| Modèle | BZ22M |
| Plage de mesure humidité relative | 20 à 100 % HR |
| Plage de mesure température | -10 à +40 °C |
| Plage de mesure humidité de saturation | 3 à 50 g/m³ |
| Plage de mesure point de rosée | -4 à +24 °C |
| Précision humidité relative | ± 3 % HR (20…100 %) |
| Précision température | ± 2 °C |
| Dimensions | Ø 130 mm, hauteur 28 mm |
| Poids | 185 g |
| Matériau du boîtier | Acier inoxydable |
| Alimentation | Aucune (appareil mécanique) |
| Fonctions principales | Mesure de l'humidité relative, de la température, de l'humidité de saturation et du point de rosée |
| Entretien et nettoyage | Nettoyage avec un chiffon humide doux ; étalonnage par vis de réglage ; humidification annuelle conseillée |
| Sécurité | Ne pas ouvrir l'appareil, ne pas utiliser en atmosphère explosive, tenir hors de portée des enfants |
| Pièces détachées et réparabilité | Utiliser uniquement des accessoires homologués Trotec ; réparation par le fabricant |
| Conditions d'utilisation et de stockage | -20 à +50 °C, 0 à 100 % HR, à l'abri du gel et de la chaleur |
| Informations générales | Notice d'utilisation disponible ; déclaration de conformité UE téléchargeable |
FOIRE AUX QUESTIONS - BZ22M TROTEC
Questions des utilisateurs sur BZ22M TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre hygromètre au format PDF gratuitement ! Retrouvez votre notice BZ22M - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BZ22M de la marque TROTEC.
MODE D'EMPLOI BZ22M TROTEC

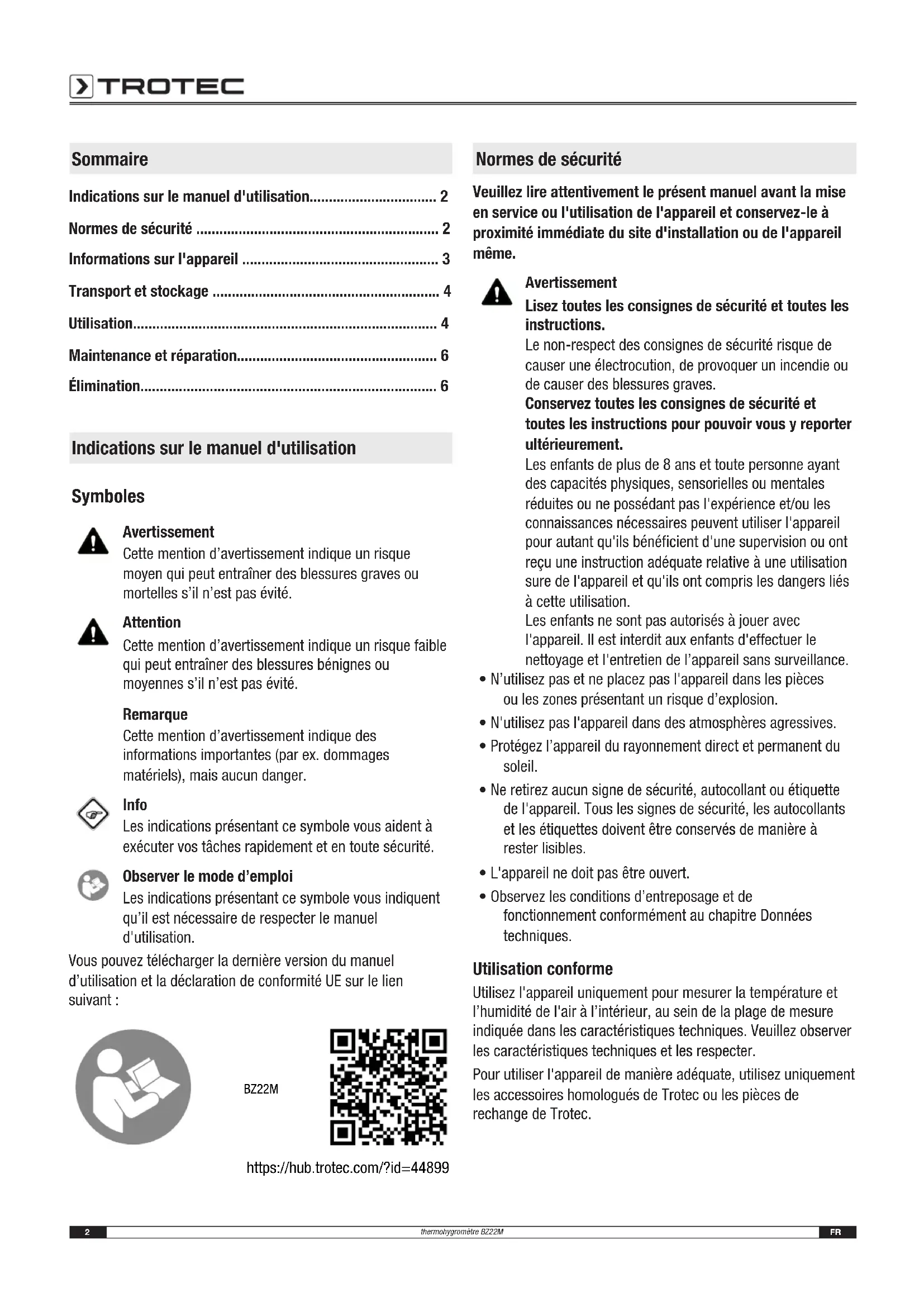

Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur I'appareil 3
Transport et stockage 4
Utilisation. 4
Maintenance et réparation 6
Élimination 6
Indications sur le manuel d'utilisation
Symboles
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vou puez telecharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilise pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- Observe les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.
Utilisation conforme
Utilisez l'appareil uniquement pour mesurer la température et l'humidité de l'air à l'intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisations non conformes prévisibles
N'utilisez pas l'appareil dans des zones explosives, pour des mesures effectuees dans des liquides ou sur des pieces sous tension. Trotec decline toute responsabilité en cas de dommages resultant d'une utilisation non conforme. En I'occurrence, tout recours en garantie sera exclu. Toute modification structuelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent apparéil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le BZ22M est un thermohygmètre concu pour mesurer le taux d'humidité relative et la température en interieur.
Des échelles supplémentaires permettent la lecture de l'humidité de saturation et du point de rosée.

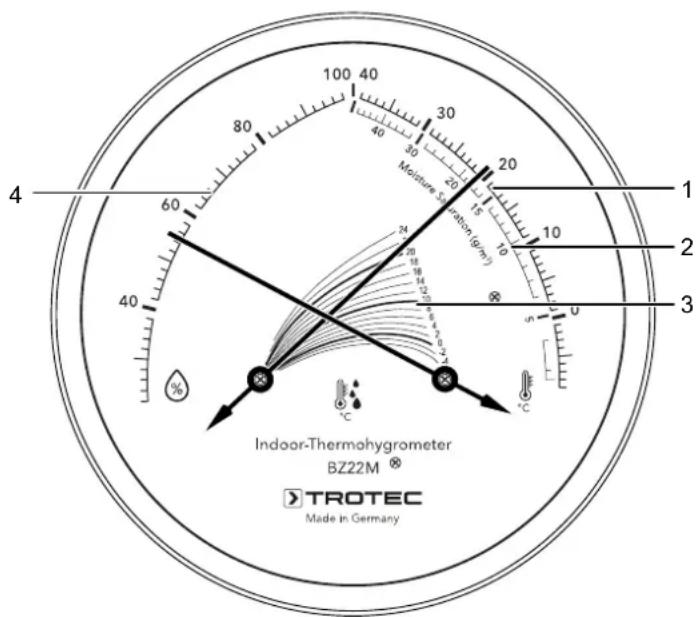

Représentation de l'appareil
| No Désignation | |
| 1 Échelle de | température |
| 2 Échelle d'humidité de saturation | |
| 3 Échelle de point de rosée | |
| 4 Échelle d'humidité relative | |
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle BZ22M | |
| Plage de mesure de l'humidité relative | De 20 à 100 % HR |
| Plage de mesure de la température | -10 à +40 °C |
| Plage de mesure de l'humidité de saturation | 3 à 50 g/m3 |
| Plage de mesure du point de rosée | -4 à +24 °C |
| Précision Taux d'humidité : ± 3 | % HR (20...100 %), échelle graduée à +1 Température : ± 2 °C |
| Conditions d'utilisation et de stockage | De -20 à +50 °C entre 0 et 100 % HR |
| Dimensions Ø 130 mm / hauteur | 28 mm |
| Poids 185 g | |
| Matériau du boîtier Acier inoxydable |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
L'appareil est emballe par le fabricant pour etre protégé au
mieux des avaries.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à un température correspondant à la plage indiquée au chapitre « Caracteristiques techniques »

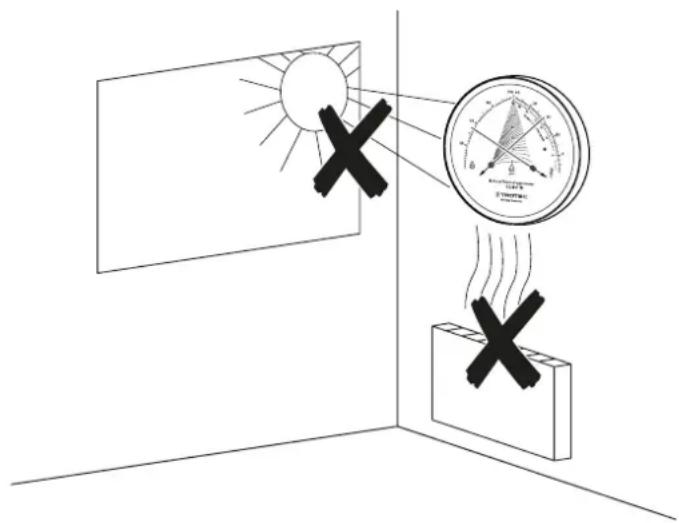

Utilisation
Les instructions suivantes sont à observer lors du positionnement de l'appareil :
- Placez-le à l'abri de la lumière directe du soleil.
- N'installez pas l'appareil juste au-dessus d'unchauffage.
Fixez-le de préférence sur un mur interieur ; évitez les murs extérieurs plus froids.
Conseils et recommendations concernant le taux d'humidité dans les pieces d'habitation
Généralités :
Des études Médicales récentes ont confirmé qu'une humidité relative nettement supérieure à 50-60 % dans les habitations favorise le développement de l'asthmé et des maladies allergiques, tandis qu'un taux d'humidité faible, compris entre 30 et 40 %, est sans risque. Si l'hiver est rigoureux, il peut même arriver dans les logements bien ventilés que l'on obtienne des valeurs inférieures à 30 % sans que cela soit préjudiciable à la santé.
Pendant la période de chauffage d'octobre à avril, la quantité d'humidité présente dans une habitation dépend en grande partie de ses occupants. En effet, un foyer de 3 à 4 personnes rejette en moyenne environ 10 litres de vapeur d'eau par jour dans l'air ambiant, rien qu'en se douchant, en faisant la lessive ou la cuisine, en respirant, etc. Les joints de fenêtre étant aujourd'hui extrémement hermetiques, afin de limiter les coûts énergétiques et de protéger du bruit, cette humidité doit être evacuée vers l'extérieur plusieurs fois par jour.
Le type de chauffage et le mode d'aération déterminent le taux d'humidité moyen qui règne dans un appartement en hiver. L'air froid ayant toujours une humidité absolue plus faible que l'air ambient normal, il est facile en hiver de replacer l'humidité presente dans la pièce par de l'air frais sec en aérant par à-coupés plusieurs fois par jour. Dans toute habitation (sans système de ventilation), il est nécessaire de renouveler l'air quotidiennement, et ce, de manière répétée, en fonction du nombre d'habitants et de la quantité d'humidité rejetée dans l'air.
Il n'y a besoin de limiter l'humidité relative pour éviter qu'elle n'atteigne des taux trop élevés que pendant la période de chauffage, c'est-à-dire à partir de l'autonne. D'une manière générale, il est recommendé deMAINIR une température d'environ 20^ dans I'ensemble du logement.
En hiver :
Par des températures extérieures inférieures à +5 °C en moyenne et une température interieure de 20 °C, on obtient sans peine un taux d'humidité relative compris entre 40 et 50 % avec un renouvellement d'air suffisant. Au-delà de 50 %, vous devriez aérer la pierce.
Pendant les périodes de gel, un taux inférieur à 40% HR est tout à fait normal. En particulier dans les anciens batiments dotés d'une mauvaise isolation thermique, il est important de ne pas dépasser les 40 à 50% HR (pour une température d'environ 20^ ) et, le cas échéant, seulement brievement en raison du risque accru de moisissures.
En automne et au printemps :
Lorsque les températures extérieures sont plus clémentes, avec une moyenne entre 5 et 15^ , l'humidité de l'air peut atteindre les 50 à 60% HR.
Remarques :
Les pièces plus chaudes sont souvent plus sèches, tandis que les pièces plus froides ont tendance à être plus humides. C'est la raison pour laquelle il est recommendé de ne pas laisser la température ambiente descendre en dessous de 16^ .
Pour aérer correctement :
Si vos carreaux se couvent fréquement de buée ou que des moisissures apparaissent sur les murs, il peut être judicieux de vous interroger sur vos habitudes et d'en changer. Les réponses aux questions suivantes peuvent vous aider :
- Combien de temps faut-il aérer?
En hiver, lorsque la température extérieure ne dépasse pas les +5^ environ, 5 minutes suffisent. S'il fait plus doux (entre 5 et 15^ ), il est nécessaire de laisser ouvert pendant 10 à 15 minutes environ.
- Comment faut-il aérer?
Il n'existe qu'une seule solution pour renouveler l'air efficacement : ouvrir en grand une fenêtre ou une portefenêtre (« aération chocol »). Un courant d'air n'est pasforcément nécessaire. Aérer en laissant une fenêtre entrebaillée est non seulement insuffisant, mais gaspille en plus de l'énergie, d'autant que, par temps froid, la piece concernée finit par refroidir encore plus.
- Que faire en cas d'absence durant la journée?
Il suffit d'aerer suffisamment lorsque vous etes present. Idealement, cela peut dire au moins une fois le matin avant de partir, une fois en reentrant et une fois avant d'aller vous coucher. Il est tout aussi important de ne pas couper complètement le chauffage pendant la journee (entre 16 et 18^
- Faut-il également aérer par temps de brouillard ou de pluie?
C'est raisonnable dans tous les cas. Meme tres humide, I'air froid aura always un taux d'humidite inférieur a celui de I'air interieur. En outre, vous avez besoin d'un apport en air frais suffisant, et ce, meme par temps humide.
- Quelles sont les précautions à prendre en été ?
A part la cave, toutes les pieces peuvent etre aerees sans restriction.L'echelle de I'hygrometre n'impose aucune limite;le taux d'humidite est fonction du climat extérieur. Ce n'est pas dramatique puisque les murs dans les pieces de vie habituelles (hormis la cave) sont suffisamment chauds pour ne pas tomber en dessous du point de rosée, ne risquant ainsi pas la formation de condensation propice à l' apparition de moisissures en surface.
- Comment aérer la cave?
Les pieces de la cave sont menaces en ete car l'air chaud extérieur est fortement charged en humidite, laquelle se condense sur les surfaces froides.
- Peut-on faire secher son linge dans l'appartement ?
L'idéal est de/disposer d'une piece spéciale qui puisse être aérée en permanence (à part en été ou en cas de gel).
Faire sécher son linge dans l'appointement n'est possible qu'à condition que la piece soit fermée et très bien chauffée. Pendant le séchage, il convient d'aérer énergiquement et à plusieurs reprises.
Informations concernant l'hygrometre
Il mesure l'humidité relative avec une précision de ± 3% HR sur une plage comprise entre 20 et 100% HR. L'élement de mesure de l'hygromètre est une fibre synthétique spécialement traitée qui, contrairement à un vrai cheveu, offre une haute précision de mesure même sans entretien.
Veiliez toute fois à ce que l'appareil n'entre pas en contact avec de l'eau chaude ou de la vapeur d'eau car, dans ce cas, la précision spécifiée ne pourrait plus être garantie. En cas d'écart par rapport aux valeurs fournies par un apparéil de référence dans le cadre de mesures de comparaison, il est possible de corriger l'affichage de l'hygromètre (voir le chapitre Maintenance et réparation).

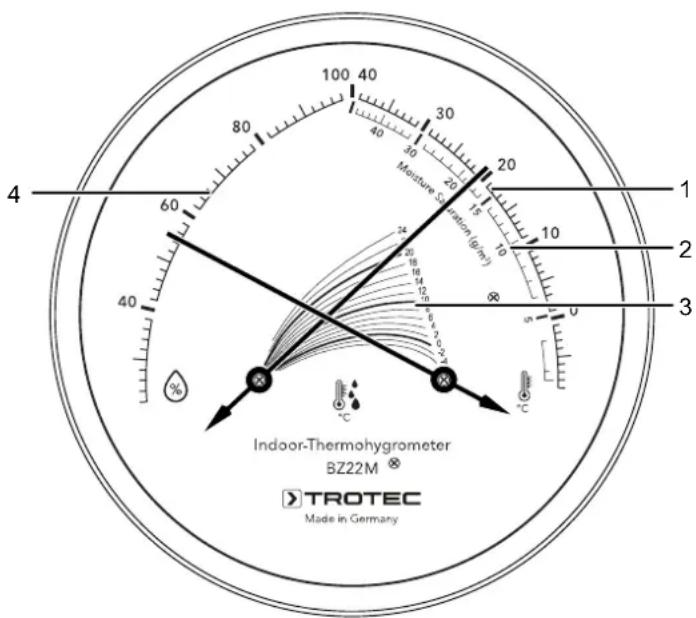

Lecture de l'humidité relative, de la température, de l'humidité de saturation et du point de rosée
Voussoupiezireltauxd'humiditerelative,la température, l'humidité desaturation et le point de rosée sur le cadran del'appareil une fois qu'il a séjourné quelques heures dans la piece.
- La température ambiente peut être lue sur la partie droite du cadran (1).
- L'humidité relative peut être lue sur la partie gauche du cadran (4).
- L'humidité de saturation peut être lue sur la partie droite du cadran (2, échelle interieure). Celle-ci décrit la quantité de vapeur d'eau que l'air peut absorber à une température donnée (valeur maximum possible pour l'humidité absolue). La capacité d'absorption de l'air augmente lorsque la température monte.
- Au point de croissement des deux aiguilles, vous pouvez lire le point de rosée (3). Celui-ci déscrit la température à laquelle l'humidité contenue dans l'air commence à condenser.
Maintenance et réparation

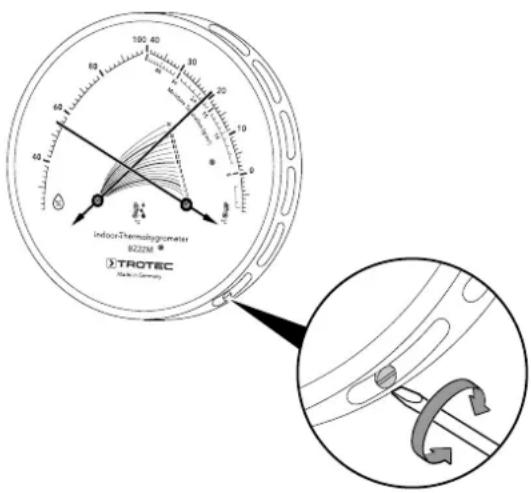

Étalonnage de l'hygromètre
Si, lors d'une mesure de référence par exemple, l'hygromètre avait fourir une valeur d'hygrométrie différente, il est possible d'étalonnner l'affichage à l'aide de la vis de réglage située sur le côte de l'appareil.
Indépendamment de cela, l'appareil doit être humidifié une fois par an. Cela est particulièrement recommendé après de longues périodes de faible humidité. Pour ce faire, enveloppez l'appareil dans un tissu chaud et humide pendant 30 minutes environ. Il doit alors afficher entre 95 et 98% d'humidité. Si la valeur indiquée ne se situe pas dans cette plage, corrigez l'affichage.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. N'utilise pas d'aerosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Élimination
Cet apparéil ne compteaucun composant électrique ou électronique. Veuillez éliminer cet apparéil à la fin de sa durée de vie conformément aux dispositions légales en vigueur.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
