AirgoClean 100 E - Purificateur d'air TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air
Marque	Trotec
Modèle	AirgoClean 100 E
Dimensions (L x l x H)	321 x 210 x 523 mm
Poids	5 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance absorbée	39 W
Courant nominal	0,2 A
Débit d'air (3 niveaux)	60 / 105 / 145 m³/h
Niveau sonore (à 1 m)	46 dB(A)
Température de fonctionnement	0 à 35 °C
Filtration	Pré-filtre, filtre HEPA (E11), filtre au charbon actif
Ioniseur	Oui, activable
Modes de fonctionnement	Automatique, nuit, ventilation manuelle (3 vitesses)
Minuterie (arrêt automatique)	1 h, 4 h, 8 h, 12 h
Télécommande	Oui, infrarouge (pile CR2032 incluse)
Verrouillage enfant	Oui
Capteur de qualité d'air	Oui (indication LED : vert, orange, rouge)
Entretien pré-filtre	Nettoyage toutes les 2 semaines (lavable à l'eau)
Remplacement filtre HEPA	Tous les 6 mois environ (non lavable)
Remplacement filtre charbon actif	Tous les 6 mois environ (non lavable)
Pièces détachées disponibles	Filtre HEPA (7 160 000 522 / 7 160 000 524), pré-filtre (7 160 000 520), filtre charbon actif (7 160 000 521)
Distances minimales (murs/objets)	30 cm de chaque côté
Sécurité	Arrêt automatique, protection contre la chaleur, coupure à la mise hors tension

FOIRE AUX QUESTIONS - AirgoClean 100 E TROTEC

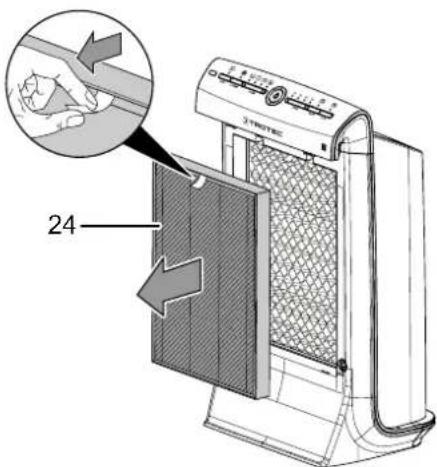

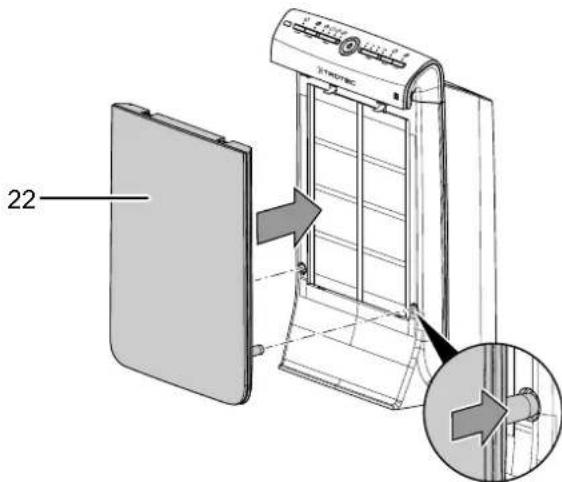

Comment remplacer le filtre HEPA ?

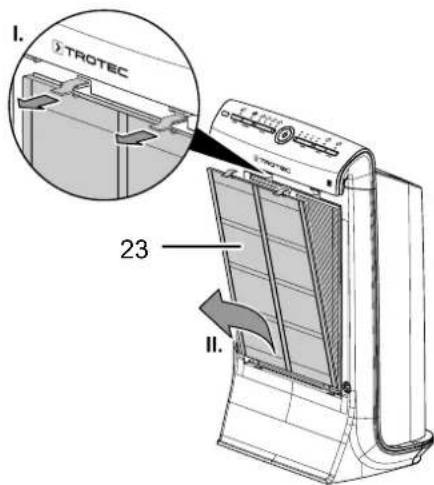

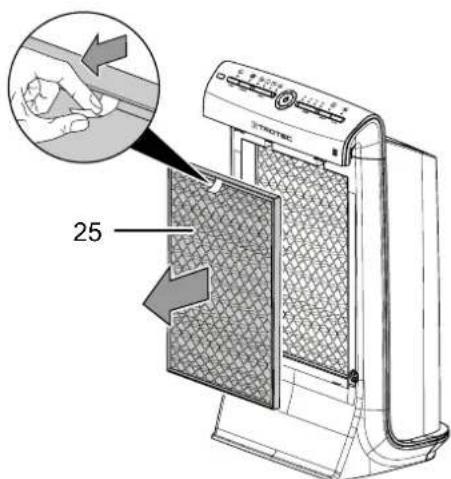

Retirez le cache avant, sortez le pré-filtre, puis tirez le filtre HEPA par la languette. Insérez le nouveau filtre en retirant l'emballage plastique, remettez le pré-filtre et le cache. Ne jamais utiliser l'appareil sans filtre HEPA.

À quelle fréquence nettoyer le pré-filtre ?

Le pré-filtre doit être nettoyé toutes les 2 semaines ou dès que la LED Reset s'allume. Utilisez un chiffon humide ou de l'eau tiède avec un détergent doux, puis séchez complètement avant de le remettre.

L'appareil émet un bruit anormal ou vibre, que faire ?

Vérifiez que l'appareil est stable et posé sur une surface plane. Assurez-vous que les entrées d'air ne sont pas obstruées. Si le bruit persiste, nettoyez le filtre ou contactez le service après-vente.

Comment activer le mode nuit ?

Appuyez sur la touche Sleep du panneau de commande ou de la télécommande. La LED Sleep s'allume. En mode nuit, le capteur de qualité d'air est désactivé et le ventilateur fonctionne à faible vitesse pour un sommeil silencieux.

L'appareil affiche une qualité d'air rouge en permanence, pourquoi ?

Cela peut indiquer une pollution élevée dans la pièce (fumée, poussière). Si la couleur ne change pas, nettoyez le capteur de qualité d'air avec un chiffon doux et sec. Assurez-vous que les fenêtres et portes sont fermées.

Peut-on utiliser l'ioniseur en continu ?

Oui, l'ionisation peut être activée de manière indépendante dans tous les modes. Appuyez sur la touche Ionizer pour l'activer. Les ions aident à éliminer les pollens et les virus en suspension.

Comment programmer l'arrêt automatique ?

Appuyez plusieurs fois sur la touche Timer jusqu'à ce que la LED correspondant à la durée souhaitée s'allume (1h, 4h, 8h ou 12h). L'appareil s'éteindra automatiquement après ce délai.

Quel est le niveau sonore maximal ?

Le niveau sonore maximum est de 46 dB(A) à la vitesse la plus élevée, mesuré à 1 mètre. En mode nuit, le bruit est encore plus faible.

Puis utiliser l'appareil sans le filtre à charbon actif ?

Non, l'appareil nécessite les trois filtres (pré-filtre, HEPA et charbon actif) pour fonctionner correctement. Sans filtre à charbon actif, les odeurs ne seront pas éliminées et l'intérieur de l'appareil s'encrassera.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile : retirez le compartiment à l'arrière et remplacez la pile CR2032 si nécessaire. Assurez-vous que rien n'obstrue le capteur infrarouge sur l'appareil.

MODE D'EMPLOI AirgoClean 100 E TROTEC

Indications sur le manuel d'utilisation 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 5

Montage et mise en service 6

Utilisation. 7

Défauts et pannes 10

Entretien 11

Annexe technique. 15

Élimination des déchets 15

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmospheres agressives.
• N'utilise pas l'appareil à proximé de deux ouverts ou d'appareils à gaz.
• Installez l'appareilABOUT et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l'appareil à un jet d'eau direct.

• N'exposez l'appareil àaucun liquide,car il n'est pas protégé contre les éclaboussures d'eau.

• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications contenues dans les données techniques. Deroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le cable électrique de la prise lorsque l'appareil n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des defaults sur la prise ou sur le cable de raccordement secteur. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables électriques défectueux représentent un sérieux danger pour la santé.

• Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux indications figurant dans le chapitre « Caracteristiques techniques ».
  Assurez-vous que I'entree et la sortie d'air sont degagees.
  Assurez-vous qu'aucun objet ne se trouve aproximite immediatede I'entree et de la sortie d'air,et que celles-ci soient libres de toute saleté.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• N'exposez jamais l'appareil à une grande chaleur ou directement aux rayons du soleil.
  Assurez-vous que le cote aspiration soit toujours exempt de saleté et de corps étrangers.
• Éliminez correctement les filtres usages, en particulier après la filtration de substances nocives pour la santé.
• N'utilisez pas l'appareil comme étagère ou marche.
• Ne sélectionnez jamais le mode automatique lorsqu' l'appareil est mis en œuvre pour filtrer les virus.

Utilisation conforme

Utilisez l'appareil pour la purification d'air et l'élimination des odeurs (ionisation) à l'intérieur, tout en respectant les données techniques et les consignes de sécurité.

Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Veuillez ne pas utiliser l'appareil dans les salles de bains et les locaux représentant une humidité relative élevée.
• N'utilisez pas l'appareil dans des locaux avec une forte génération de poussière, par ex. les halles de production, les ateliers ou les chantiers.
• En outre, le système de filtration intégré ne convient pas à la purification de l'air de poussières avec un potentiel nocif pour la santé (par ex. polluants).
• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
• Toute modification structurelle, toute transformation ou tout ajust arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• être conscience des risques pouvant être liés à l'exploitation des purificateurs d'air électriques.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Remarque

N'utilisez jamais I'appareil sans fille HEPA!

Remarque

N'utilisez jamais l'appareil sans filtré à air monté sur l'entrée d'air.

Sans filtré à air, l'intérieur de l'appareil se salit ennormément, ce qui peut réduire les performances et détiériorer l'appareil.

Remarque

N'utilizez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Debranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil sert au filtrage de l'air ambiant, il vise l'amélioration de la qualité de l'air en réduisant la pollution et les odeurs légères à moyennes. Il est équipé d'un puissant ventilateur qui aspire l'air à l'avant de l'appareil. L'air circule à travers le filtre qui le purifie. Ensuite, le ventilateur restitue l'air purifié à la piece.

L'appareil élimine les bacteries, les virus, les pollens, les détritus d'acariens, les moisissures et autres produits allergènes de l'air au moyen d'un filtré HEPA. Le filtré HEPA possède un pré-filtre intégré (en fibres synthétiques) qui pré-filtre les grosses particules de poussières avant que l'air ne penètre dans le filtré HEPA.

Le filtré HEPA retient efficacement la poussière domestique, les allergènes des animaux domestiques, la fumée de cigarette, le smog et les particules porteuses de mauvaises odeurs et de virus.

L'appareil est également équipé d'une fonction d'ionisation activable à volonté. Les ions libérés permettent d'éliminer les pollens, la poussière, les virus et les bactéries en suspension dans l'air ambient. Cette méthode de purification de l'air permet d'améliorer encore la qualité de l'air de la pierce.

Le ventilateur à trois niveaux et le changement de filtré simple et rapide permettent une utilisation aisée.

Gréce à ses dimensions compactes, l'appareil peut être transporte facilement et son fonctionnement silencieux permet une mise en œuvre à l'intérieur.

L'appareil se commande par l'intémediaire de son panneau de commande ou de la télécommande infrarouge.

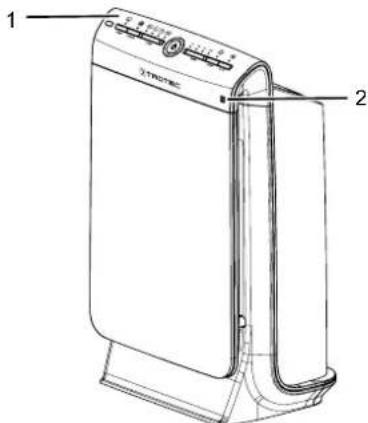

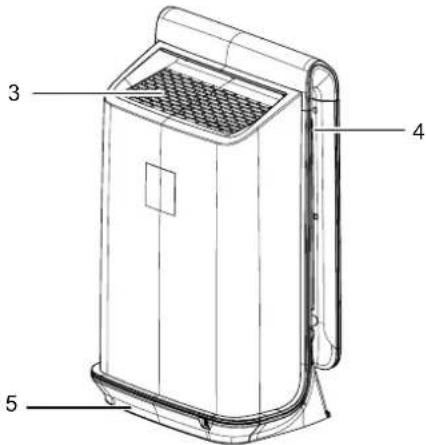

Representatiede I'appareil

N° Désignation

1 Panneau de commande

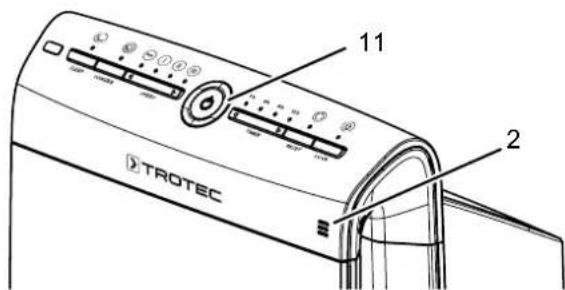

2 Capteur de la qualité de l'air

3 Sortie d'air

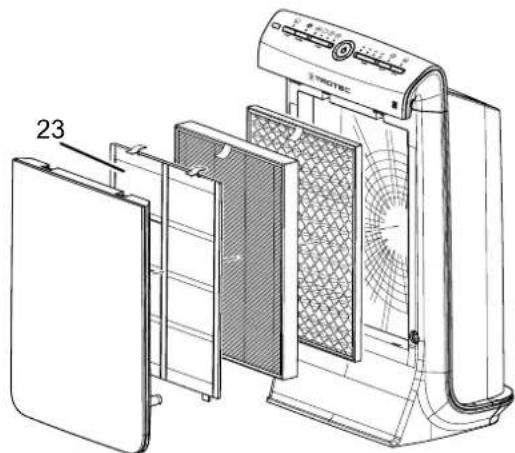

4 Entrée d'air avec pré-filtre, filtré HEPA et filtré au charbon actif

5 Pied

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transporte ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranche le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'ordinateil :

• au sec et protégé du gel et de la chaleur
• en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil
• le cas échéant, protégé de la poussière par une housse

Montage et mise en service

Contenu de la livraison

• 1 apparel
• 1 filtré HEPA, préfiltre en fibres synthétiques inclus
• 1 pré-filtre
• 1 filtré au charbon actif
• 1 télécommande
• 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le déroulant.

Mise en service

Les filtres sont pré-installés

Remarque

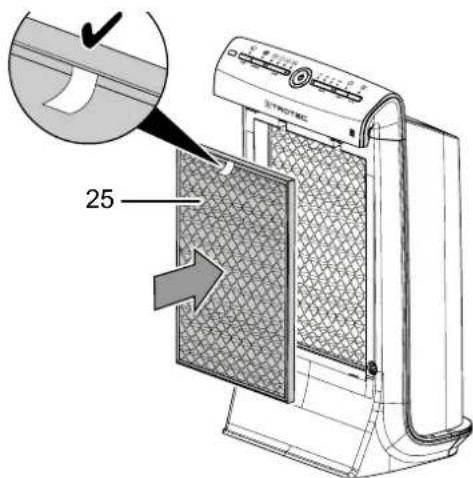

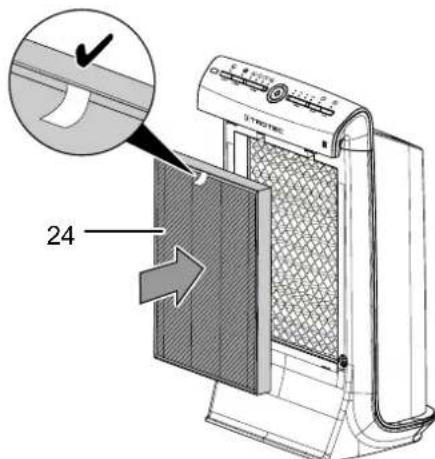

Retirez l'enveloppe plastique du filtré HEPA. Procedez comme il est décrit au chapitre « Changement de filtré HEPA »

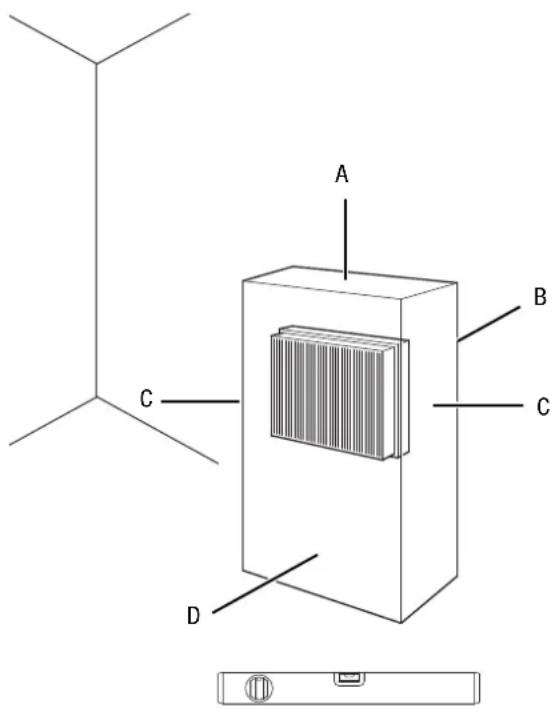

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Caracteristiques techniques ».

• Avant la remise en marche de l'appareil, vérifie l'état du cordon secteur. Si vous n'étés pas sur de son parfait état, contactez le SAV.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
• Veuillez faire en sorte que les rallonges de cables soient entiement déroulées.
• Placez l'appareil à proximé de la source de pollution de l'air.
  Tenez l'appareil loin de toute source de chaleur.
  Veillez a ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.
  Assurez-vous que I'entree et la sortie d'air sont degagees.

Branchement du cable secteur

• Branchez l'adaptateur secteur dans une prise secteur conformément sécurisée.

Utilisation

Remarque

Évitez de laisser les portes et les fenêtres ouvertes.

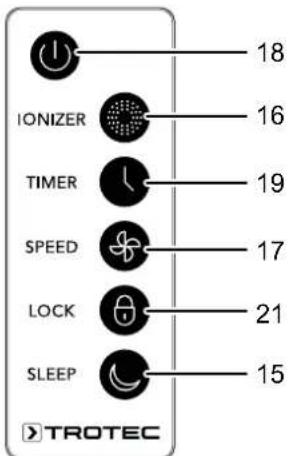

Télécommande

Vouppouvz égarlementregler tous les paramétres de l'appareil àpartirde la telecommandefournie avec celui-ci.

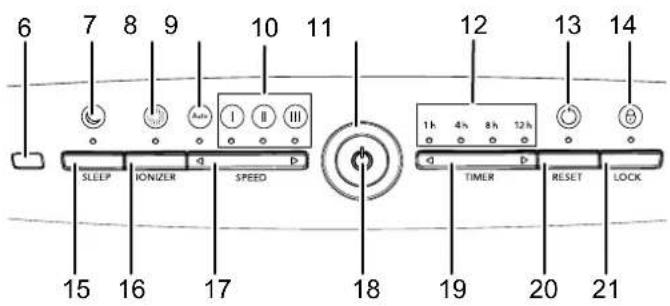

N° Désignation Signification
6	Capteur optique En mode	automatique, le capteur optique détecte l'absence de lumière. L'appareil passé en mode nuit. Lorsque la lumière réapparait, l'appareil repasse en mode automatique.
7	LED Sleep S'allume lorsqu	le mode nuit est activé
8	LED Ionizer S'allume lorsq	le l'ionisation est activée
9	LED Auto S'allume lorsque	le mode automatique est activé
10	LEDs Niveau de ventilation	Affichage du régime de ventilation choisi : I = niveau 1 (faible) II = niveau 2 (moyen) III = niveau 3 (fort)

N° Désignation Signification
11	LED Qualité de l'air S'allum	ne dans la couleur correspondant à la qualité de l'air : vert =arbonate orange = moyenne rouge = mauvaise
12	LEDs heures Affichage du	Nombre d'heures lorsque la minuterie est activée : 1 h, 4 h, 8 h ou 12 h La LED correspondante est allumée en jaune
13	LED Reset S'allume lorsque	le nettoyage du pré-filtre est nécessaire
14	LED Lock S'allume lorsque	le verrouillage est activé
15	Touche Sleep Activation ou	désactivation du mode nuit
16	Touche Ionizer Activation et	désactivation de l'onisation
17	Touche Speed	Réglage du niveau de ventilation et activation du mode automatique : ← = pour diminuer le régime de ventilation ► = pour augmenter le régime de ventilation
18	Touche On / Off	Mise en marche et arrêt de l'appareil
19	Touche Timer	Activation de l'arrêt automatique : 1 h, 4 h, 8 h ou 12 h
20	Touche Reset Éteint la LED	Reset. Cette touche ne doit être actionnée que lorsque la LED Reset (13) est allumée et que le pré-filtre a été nettoyé.
21	Touche Lock	Activation/désactivation du verrouillage

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez lemettre en marche.

1. Appuyez sur la touche On/Off 18.

L'appareil est allumé et démarre en mode automatique. La LED Auto (9) s'allume.
L'appareil mesure en l'espace de 3 minutes la qualite de I'air. La LED Qualite de I'air (11) s'allume.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

Mode automatique
Mode nuit
- Ventilation

Mode automatique

Lorsque vous mettez l'appareil en marche, il démarre en mode automatique. La LED Auto (9) et la LED Qualité de l'air (11) s'allument.

Lorsque l'appareil fonctionne en mode automatique et que I'obscurité survient, il passe automatiquement en mode nuit.

Info

Vous pouvez également selectionner le mode automatique en appuyant sur le symbole de la touche Speed (17).

En mode automatique, l'appareil détecte automatiquement la qualité de l'air.

La LED Qualité de l'air (11) s'allume en vert, en orange ou en rouge en fonction de la qualité détectée.

Le régime de ventilation augmente lorsque la qualité de l'air devient plus mauvaise. La LED Régime de ventilation (10) s'allume également.

LED Qualité de l'air LED	Régime de ventilation
Allumée en vert (bonne qualité de l'air)	niveau 1 (faible)
Allumée en orange (qualité de l'air moyenne)	niveau 2 (moyen)
Allumée en rouge (qualité de l'air mauvaise)	niveau 3 (fort)

Pour désactiver le mode automatique, procédez de la manière suivante :

1. Appuyez sur la touche Speed (17) du panneau de commande.

L'appareilasse en mode Ventilation.

Info

Mode automatique et filtrage des virus

N'utilisez pas le mode automatique lorsque I'appareil est mis en œuvre pour filtrer les virus.

Les capteurs intégrés ne réagissant qu'aux pollutions de l'air dues aux poussières fines, aux pollens et, le cas échéant, aux COV (combinaisons organiques/ chimiques). La charge en virus de l'air de la pierce ne peut pas être déterminée par l'appareil. Il se peut que le mode automatique affiche une « bonne qualité de l'air » alors que la charge en virus est très élevé.

C'est pourquoi nous recommendons, en cas de mise en œuvre de l'appareil liée aux virus, de sélectionner un niveau de puissance adapté au volume de local ou au taux de renouvellement requis.

Mode nuit

Info

Vous ne pouvez pas prendre en compte la qualité de l'air lorsque le mode nuit est activé.

En mode nuit, l'appareil génére un flux d'air adapté aux besoin de votre sommeil.

Pour activer le mode nuit, procedede la maniere suivante :

La mesure de la qualite de l'air n'est pas activee et la LED Qualite de I'air (11) est eteinte.
1. Appuyez sur la touche Sleep (15) du panneau de commande.
La LED Sleep (7) s'allume.
2. Pour désactiver le mode nuit, appuyez de nouveau sur la touche Sleep (15).
L'appareil repasse en mode automatique.

Ventilation

En mode ventilation, vous pouvez selectionner à la main le régime de ventilation de votrechoix parmi les 3 niveaux.

Pour régler le niveau de ventilation, procédez de la manière suivante :

L'appareil est en marche.

1. Sélectionnéz le niveau de ventilation souhaité en appuyant sur la touche Speed (17).

La LED Niveau de ventilation (10) du niveau 1, 2 ou 3 s'allume.

Pour activer ou désactiver la mesure de la qualité de l'air, independament du mode automatique, procédez de la manière suivante :

1. Appuyez sur la touche On / Off (18) pendant 5 secondes afin d'activer la fonction.
   La LED Qualité de l'air (11) s'allume.
2. Appuyez sur la touche On / Off (18) pendant 5 secondes afin de désactiver la fonction.

Ionisation

Cette fonction permet de purifier l'air ambient non seulement grâce au filtré HEPA, mais également par le biais d'ions. Les ions libérés permettent d'éliminer les pollens, la poussière, les virus et les bacteriés en suspension dans l'air ambient. La fonction peut être activée en supplément dans chacun des modes de fonctionnement.

Pour activer l'ionisation, procedez de la maniere suivante :

1. Appuyez sur la touche lonizer (16) afin d'activer la fonction ionisation.

La LED Ionizer (8) s'allume.
L'appareil libre des ions et l'air est purifié.

1. Appuyez de nouveau sur la touche lonizer (16) pour désactiver la fonction ionisation.
   La LED Ionizer (8) s'eteint.

Réglage de la minuterie

La minuterie vous permet de programmer l'arrêt automatique au bout d'un nombre d'heures définit.

Le nombre d'heures peut être définir par pas de 4 heures (1 h, 4 h, 8 h, 12 h).

Arret automatique

L'appareil est en marche.

1. Appuyez sur la touche Timer (19) jusqu'à ce que la LED heures (12) désirée s'allume.

La minuterie est reglee sur le nombre d'heuresdesirede.
L'appareil s'esteint automatiquement après écoulement du nombre d'heuresprogrammé.

Remarques concernant I'arrêt automatique :

• Une pression sur la touche On/Off (18) désactive l'arrêt automatique.

Activation/désactivation du verrouillage

La fonction verrouillage vous permet d'empêcher toute utilisation indue du panneau de commande.

Pour verrouiller le panneau de commande, précédez de la manière suivante:

1. Appuyez sur la touche Lock (21) pendant 3 secondes.

Leverrouillageestactivé.
La LED Lock (21) est allumée.
Aucune touche du panneau de commande ne peut etre actionnee.

1. Appuyez de nouveau sur la touche Lock (21) pendant 3 secondes afin de désactiver la fonction.

L'appareil returne au dernier mode selectionné.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Debranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans le manuel d'utilisation peut encourir un risque de blessure.

Désignation Numéro d'article
Filtre HEPA, capacité de filtration 99,97 %	7 160 000 524
Filtre HEPA, catégorie de filtration E11	7 160 000 522
Pré-filtre 7 160 000 520
Filtre au charbon actif 7 160 000 521

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Verifiez si les entrées d'air et le filtré à air sont encrassés. Nettoyez la saleté extérieure.

L'appareil fonctionne avec des performances réduites :

• Verifiez si le filtrte HEPA est encrassé. Le cas échéant, nettoyez ou remplacez le filtré HEPA.
• Le pré-filtre est encrassé et doit être nettoyé, et la LED Reset est allumée. Nettoyez le pré-filtre (voir chapitres « Utilisation » et « Maintenance »).
• La sortie d'air n'est pas libre. Faites en sorte que la sortie d'air ne soit pas bloquée. Le cas échéant, retirez les objets de la sortie d'air.
• L'enveloppe plastique du filtrre HEPA n'a pas ete retiree avant la mise en place du filtrre. Retirez le filtrre HEPA de son enveloppe plastique.

L'appareil fonctionne sans puissance ou la qualite de l'air ne s'ameliore pas :

• Verifiez que la (les) fenetre(s) et la porte de la piece sont bien fermées. Le cas échéant, fermez-les.
• Le filtré HEPA n'est pas inséré. Insérez le filtré HEPA.
• Verifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la piece.

La LED Qualité de l'air est allumée en rouge durant une période prolongée :

• Contrôlez la qualité de l'air dans la piece. L'air est peut-être très pollué dans la piece. Attendez quelques minutes pour voir si la couleur de la LED Qualité de l'air change.
• Le capteur de qualité de l'air est bouché ou encrassé. Les fenêtres et les portes doivent rester fermées, sinon de la poussière et d'autres salissures pénétrent sans arrêt dans la pierce. Nettoyez le capteur de qualité de l'air conformément au chapitre « Maintenance »

L'appareil diffuse une odeur désagréable :

• Verifiez si le filtrte HEPA est encrassé. Le cas échéant, nettoyez ou remplacez le filtrte HEPA.
• De la fumée, par exemple une forte fumée de tabac, ou des odeurs, voire des impuretés peuvent être presents dans l'air. Aérez la pierce.

Meme après vérification, l'appareil ne fonctionne toujours pas parfaitement?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien
Protocole de maintenance et d'entretien

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie pour détector les encrasements ou les corps étrangers, nettoyage le cas échéant	X			X
Nettoyage extérieur X X
Contrôle visuel de l'intérieur de l'appareil pour détector d'eventuels encrasements		X				X
Contrôle des filtres pour détector d'éventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtre HEPA X
Remplacement du filtre au charbon actif X
Nettoyage du pré-filtre X
Nettoyage du capteur de la qualité de l'air X
Contrôle des déteriorations eventuelles X
Contrôle des vis de fixation X X
Test fonctionnel X

Type d'appareil :

Nombre de série :

Intervalle de maintenance et d'entretien	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Contrôle des bouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détector d'éventuels encrasements
Contrôle des filtres pour détector d'éventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant
Remplacement du filtre HEPA
Remplacement du filtre au charbon actif
Nettoyage du pré-filtre
Nettoyage du capteur de la qualité de l'air
Contrôle des déteriorations eventuelles
Contrôle des vis de fixation
Test fonctionnel

1. Date : Signature :	2. Date : Signature :	3. Date : Signature :	4. Date : Signature :
5. Date : Signature :	6. Date : Signature :	7. Date : Signature :	8. Date : Signature :
9. Date : Signature :	10. Date : Signature :	11. Date : Signature :	12. Date : Signature :
13. Date : Signature :	14. Date : Signature :	15. Date : Signature :	16. Date : Signature :

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

Éteignez l'appareil.
- Débranche le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Tout travail nécessitant l'ouverture du boitier est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Nettoyer le booitier

Nettoyez le boitier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entraire en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

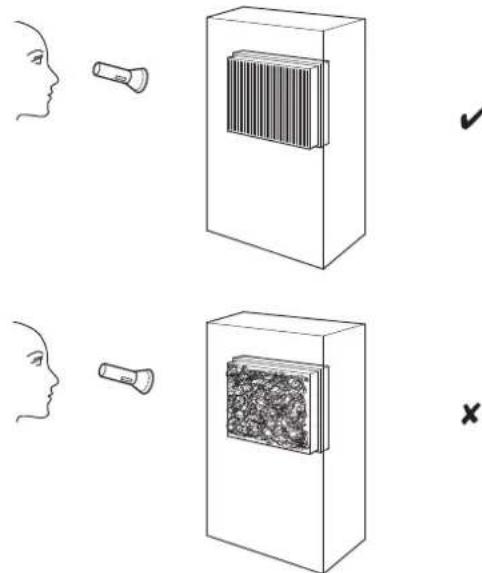

Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements

1. Retirez le filtré à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil à travers les ouvertures.
3. Examinez l'intérieur de l'appareil pour détecter d'eventuels encrasements.
4. Si vous détectez une épaisse couche de poussière, nettoyez l'intérieur de l'appareil avec de l'air compré ou de l'eau.
5. Remettez le filtré à air en place.

Remplacement du filtré HEPA et du filtré au charbon actif

Remarque

N'utilisz jamais l'appareil sans fille HEPA!

Remarque

Le filtré HEPA et le filtré au charbon actif ne sont pas lavables. Ne nettoyez pas les filtres avec de l'eau ou un détergent liquide.

Remarque

Ni le filtré au charbon actif ni le filtré HEPA ne peut être nettoyé. Illes doivent tous les deux seront replacés au besoin.

Remarque

La durée de vie du filtré au charbon actif comme celle du filtré HEPA dépend des conditions ambiantes ainsi que de la durée de mise en œuvre de l'appareil.

• Le filtré HEPA et le filtré au charbon actif doit être replacés des qu'ils sont encrassés. Cela se traduit, par exemple, par une diminution des performances (voir chapitre « Défauts et pannes »).
• Avant la mise en marche, assurez-vous que le filtrte HEPA et le filtrer à charbon actif sont bien installés.
• Sans les fentre HEPA et le filtré à charbon actif, l'appareil ne peut pas replir sa fonction de purificateur d'air et l'intérieur de l'appareil s'encrasse.

Le filtré HEPA et le filtré à charbon actif doivent être replacés lorsqu'ils sont fortement encrassés.

Au besoin effectuez un contrôle visuel de l'encrassement du filtré HEPA et du filtré à charbon actif.

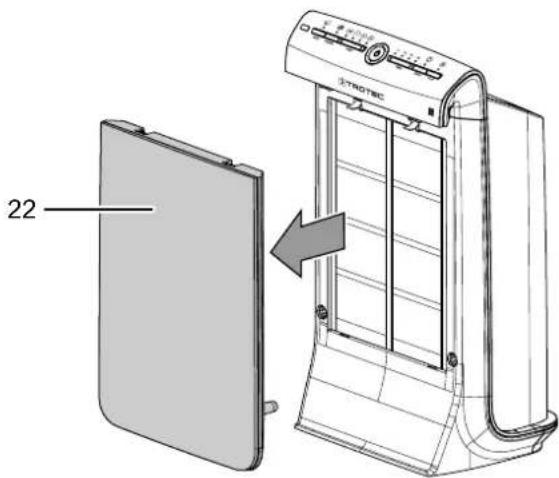

1. Otez le cache de l'appareil (22).

1. Sortez le pré-filtre (23) de l'appareil.

1. Tirez le filtré HEPA (24) par la languette pour le sortir de l'appareil.

1. Tirez le filtré à charbon actif (25) par la languette pour le sortir de l'appareil.

1. Éliminez le filtré HEPA et le filtré à charbon actif conformément à la législation nationale en vigueur.

2. Sortez le nouveau filtré à charbon actif de son enveloppe plastique.

3. Mettez en place le nouveau filtre à charbon actif (25) dans l'appareil. Veillez à ce que la languette se trouve à l'extérieur.

1. Retirez le nouveau filtré HEPA de son enveloppe plastique.

2. Insérez le nouveau filtré HEPA (24) dans l'appareil. Veillez à ce que la languette se trouve à l'extérieur.

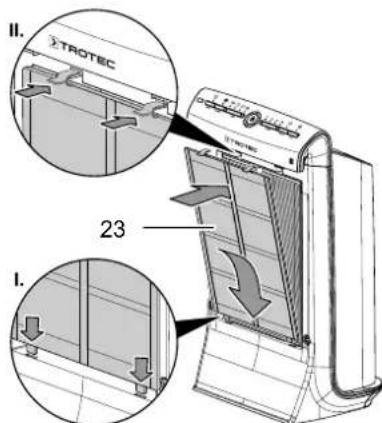

1. Remettez en place le pré-filtre (23) dans l'appareil.

1. Replacez le cache (22) sur l'appareil.

Nettoyage du pré-filtre

La LED Reset (13) s'allume lorsqu'un nettoyage du pré-filtre est nécessaire (voir chapitres « Utilisation » et « Défauts et pannes »).

1. Sortez le pré-filtre (23) de l'appareil.

1. Nettoyez le filtré avec un chiffon doux légèrement humide non pelucheux. Si le filtré est très encrassé, nettoyez-le avec de l'eau chaude mélangée à un produit de nettoyage neutre.

1. Laissez le filtré sécher complètement. N'insérez pas de filtrer mouillé dans l'appareil.
2. Remettez le pré-filtre en place dans l'appareil.

Nettoyage du capteur de la qualite de l'air

Le capteur de la qualité de l'air (2) doit être nettoyé lorsqu'il est encrassé et que la LED Qualité de l'air (11) s'allume pendant une période étendue (voir chapitres « Utilisation » et « Défauts et pannes »).

1. Nettoyez le capteur avec un chiffon doux non pelucheux. N'utilisez pas d'eau pour nettoyer le capteur, vous pourriez l'endommager.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :
- rebranchez l'appareil en mettant la fiche dans la prise secteur.
Si vous n'utilisez pas l'appareil pendant une longue durée :
- Stockez l'appareil conformément aux indications figurant au chapitre « Stochage »

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle	AirgoClean® 100 E
Débit d'air avec filtre HEPA Niveau de ventilation I	60 m³/h
Niveau de ventilation II	105 m³/h
Niveau de ventilation III	145 m³/h
Température ambiente de 0 à 35 °C
Plage de fonctionnement 0 % à 90	% HR
Raccordement secteur 220-240 V / hauteurs
Puisance absorbée 39 W
Courant nominal 0,2 A
Niveau de pression sonore (à une distance de 1 m)	46 dB(A)
Dimensions (longueur x largeur x hauteur)	321 x 210 x 523 mm
Distance minimale par rapport aux murs et aux objets A : haut B : derrière C : côte D : devant	30 cm30 cm30 cm30 cm
Poids 5 kg
Piles pour la télécommande 3 V CR	2032

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être eliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibités de retard que nous avons aménagées.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais doivent éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
