| Marque | Trotec |
| Modèle | AirgoClean 11 E |
| Type de produit | Purificateur d'air |
| Dimensions (L × P × H) | 238 × 238 × 335 mm |
| Poids | 2,5 kg |
| Alimentation | Adaptateur secteur 100–240 V~, 50/60 Hz |
| Consommation électrique | 11 W |
| Courant nominal | 1,0 A |
| Débit d'air (avec filtre HEPA) | Niveau 1 : 42 m³/h Niveau 2 : 72 m³/h Niveau 3 : 120 m³/h |
| Température ambiante | 5 °C à 40 °C |
| Humidité relative de fonctionnement | 30 % à 90 % HR |
| Type de filtre | Filtre 3-en-1 : pré-filtre, filtre charbon actif, filtre HEPA |
| Fonctions principales | Ventilation 3 niveaux, mode automatique, ionisation, minuterie (1/2/4/8 h), indicateur qualité air (LED), capteur qualité air, mémoire |
| Niveau sonore | Non spécifié dans la notice ; fonctionnement silencieux |
| Distance minimale aux murs/objets | 30 cm de chaque côté (haut, arrière, côtés, avant) |
| Entretien et nettoyage | Nettoyage extérieur au chiffon humide ; remplacement filtre HEPA tous les 4 mois environ ; nettoyage capteur qualité air |
| Sécurité | Arrêt automatique, protection contre l'humidité, consignes de sécurité (électricité, enfants, etc.) |
| Pièces détachées | Filtre carbone HEPA de rechange (réf. 7 160 000 511) |
| Réparabilité | Réparations réservées à un professionnel agréé ou au SAV Trotec |
| Informations générales | Notice disponible gratuitement en PDF ; marquage CE ; élimination conforme aux DEEE |
FOIRE AUX QUESTIONS - AirgoClean 11 E TROTEC
Questions des utilisateurs sur AirgoClean 11 E TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Purificateur d'air au format PDF gratuitement ! Retrouvez votre notice AirgoClean 11 E - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AirgoClean 11 E de la marque TROTEC.
MODE D'EMPLOI AirgoClean 11 E TROTEC

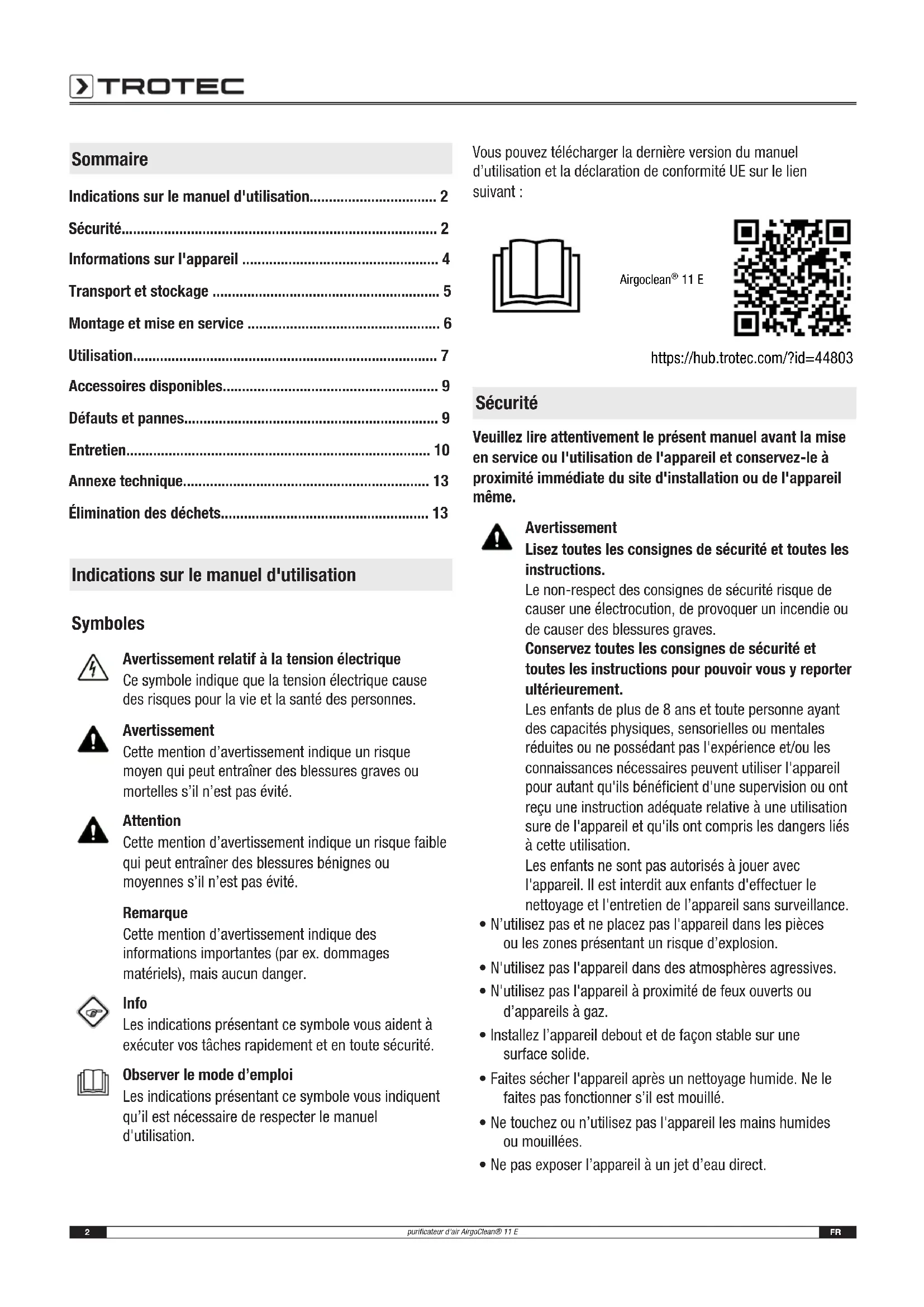

Indications sur le manuel d'utilisation. 2
Sécurité 2
Informations sur I'appareil 4
Transport et stockage 5
Montage et mise en service 6
Utilisation 7
Accessoires disponibles.. 9
Défauts et pannes 9
Entretien. 10
Annexe technique. 13
Élimination des déchets 13
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- N'utilise pas l'appareil à proximé de deux ouverts ou d'appareils à gaz.
- Installez l'appareil debout et de façon stable sur une surface solide.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
-
Ne pas exposer l'appareil à un jet d'eau direct.
-
N'exposez l'appareil àaucun liquide,car il n'est pas protégé contre les éclaboussures d'eau.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
- Ne pas s'asseoir sur l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
- Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de cable électrique conformément aux indications contenues dans les données techniques. Deroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
- Éteignez l'appareil et tirez le cable électrique de la prise lorsqu'elle n'est pas utilisé.
- N'utilisez jamais l'appareil si vous remarquez des defaults sur la prise ou sur le cable de raccordement secteur. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables électriques défectueux représentent un sérieux danger pour la santé.
-
Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entrepassage et de fonctionnement conformément aux indications figurant dans le chapitre « Caracteristiques techniques ».
Assurez-vous que I'entree et la sortie d'air sont degagees.
Assurez-vous qu'aucun objet ne se trouve aproximite immediatde l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté. -
Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- N'exposez jamais l'appareil à une grande chaleur ou directement aux rayons du soleil.
Assurez-vous que le cote aspiration soit toujours exempt de saleté et de corps étrangers. - Éliminez correctement les filtres usages, en particulier après la filtration de substances nocives pour la santé.
- N'utilisez pas l'appareil comme étagère ou marche.
- Ne sélectionnez jamais le mode automatique lorsqu' l'appareil est mis en œuvre pour filtrer les virus.
Utilisation conforme
Utilisez l'appareil pour la purification d'air et l'élimination des odeurs (ionisation) à l'intérieur, tout en respectant les données techniques et les consignes de sécurité.
Utilisation non conforme
- Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Veuillez ne pas utiliser l'appareil dans les salles de bains et les locaux représentant une humidité relative élevée.
- N'utilisez pas l'appareil dans des locaux avec une forte génération de poussière, par ex. les halles de production, les ateliers ou les chantiers.
- En outre, le système de filtration intégré ne convient pas à la purification de l'air de poussières avec un potentiel nocif pour la santé (par ex. polluants).
- Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant decline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
- Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent appareil doit :
- être conscience des risques pouvant être liés à l'exploitation des purificateurs d'air électriques.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!
Veuillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Remarque
N'utilisez jamais l'appareil sans filtré carbone HEPA!
Remarque
N'utilisez jamais l'appareil sans filtré à air monté sur l'entrée d'air.
Sans filtré à air, l'intérieur de l'appareil se salit ennormément, ce qui peut réduire les performances et détiériorer l'appareil.
Remarque
N'utilizez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Comportement en cas d'urgence
- Éteignez l'appareil.
- En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Debranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
Informations sur l'appareil
Description de l'appareil
L'appareil sert au filtrage de l'air ambiant, il vise l'amélioration de la qualité de l'air en réduisant la pollution et les odeurs légères à moyennes. Il est équipé d'un puissant ventilateur qui aspire l'air à l'avant de l'appareil. L'air circule à travers le filtre qui le purifie. Ensuite, le ventilateur restitue l'air purifié à la piece.
Le filtré est un filtré 3-en-1 réunissant pré-filtre, filtré carbone et filtré HEPA.
L'appareil élimine les bacteries, les virus, les pollens, les détritus d'acariens, les moisissures et autres produits allergènes de l'air au moyen d'un filtré HEPA. Le pré-filtre intégré (en fibres synthétiques) filtré les grosses particules de poussières avant que l'air ne pénétre dans le filtré HEPA. Le filtré carbone intégré, au charbon actif, élimine également les mauvaises odeurs de l'air.
Le filtré carbone HEPA retient efficacement la poussière domestique, les allergènes des animaux domestiques, la fumée de cigarette, le smog et les particules porteuses de mauvaises odeurs et de virus.
L'appareil dispose d'un capteur de la qualité de l'air qui permet de visualiser cette dernière et de piloter automatiquement la purification de l'air.
L'appareil est également équipé d'une fonction d'ionisation activable à volonté. Les ions libérés permettent d'éliminer les pollens, la poussière, les virus et les bactéries en suspension dans l'air ambient. Cette méthode de purification de l'air permet d'améliorer encore la qualité de l'air de la pierce.
Le ventilateur à trois niveaux et le changement de filtré simple et rapide permettent une utilisation aïée.
Gréce à ses dimensions compactes, l'appareil peut être transporte facilement et son fonctionnement silencieux permet une mise en œuvre à l'intérieur.
L'appareil est équipé d'un tableau de commande permettant d'effectuer les réglages et de contrôler son bon fonctionnement.
Representatlon de I'appareil
Vue avant

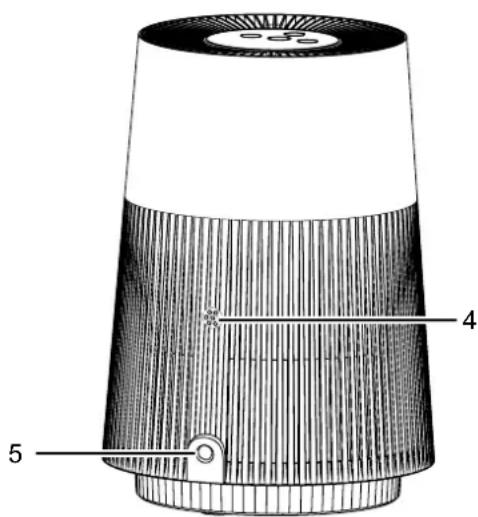

Vue arrière
| N° Désignation |
| 1 Panneau de commande |
| 2 Entrée d'air avec filtre carbone HEPA |
| 3 Sortie d'air |

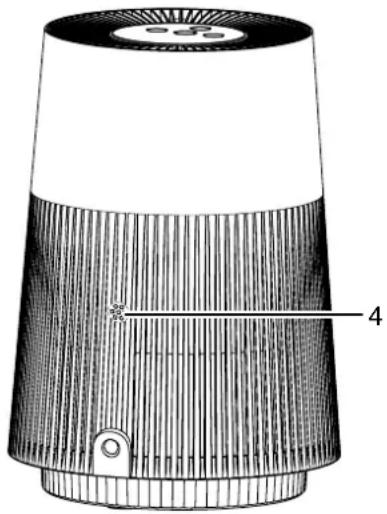

| 4 Capteur de la qualité de l'air |
| 5 Prise de raccordement de l'adaptateur |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Debranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil à la verticale après l'avoir transporte.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
au sec et protégé du gel et de la chaleur
- en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil
- le cas échéant, protégé de la poussière par une housse
Montage et mise en service
Contenu de la livraison
- 1 appareil
- 1 litre carbone HEPA
- 1 adaptateur
- 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortie l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le déroulant.
Mise en service
Le filtré carbone HEPA est pré-instillé.
Remarque
Retirez l'enveloppe plastique du filtré carbone HEPA.

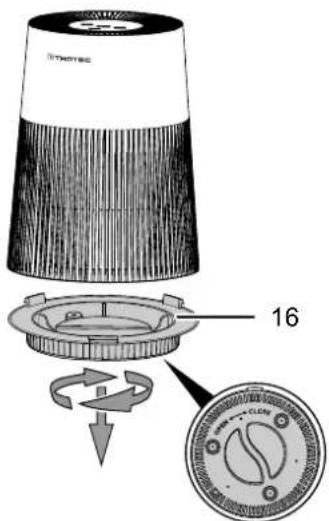

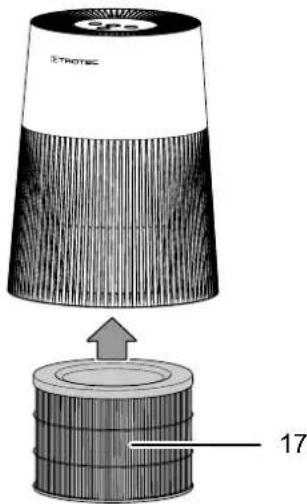

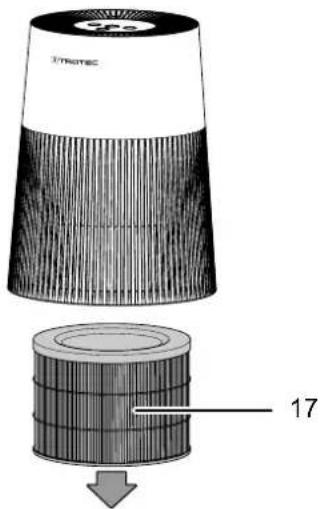

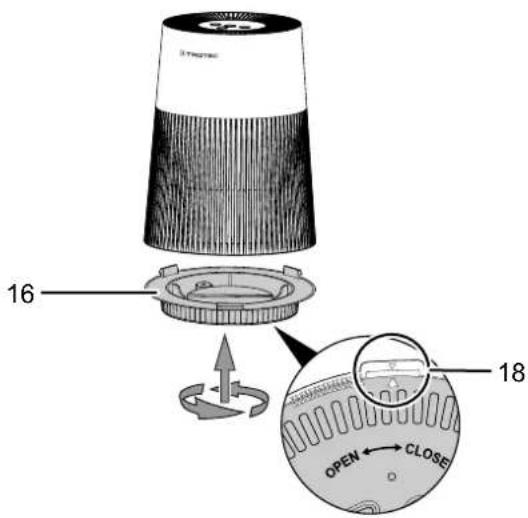

Procedez comme il est décrit au chapitre « Changement du filtré carbone HEPA »

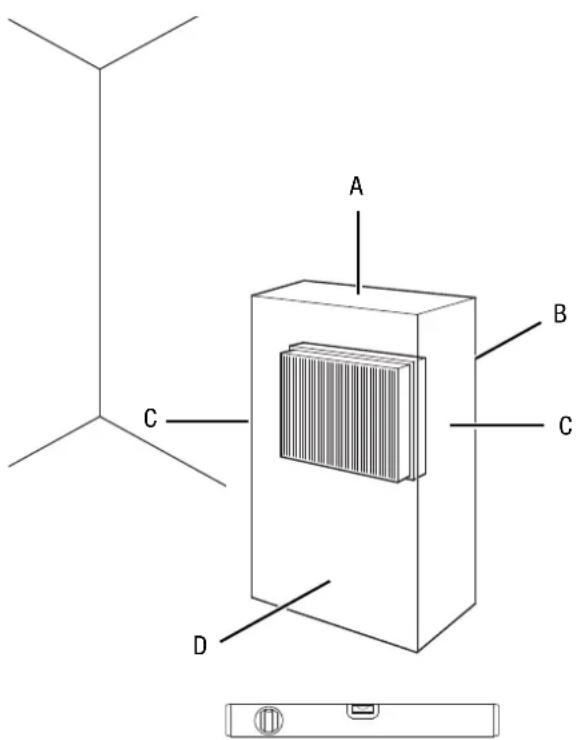

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Caracteristiques techniques ».
-
Avant la remise en marche de l'appareil, vérifie l'état du cordon secteur. Si vous n'êtes pas sur de son parfait état, contactez le SAV.
-
Installez l'appareil debout et de façon stable sur une surface solide.
- En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
- Veuillez faire en sorte que les rallonges de cables soient entiement déroulées.
- Placez l'appareil à proximé de la source de pollution de l'air.
Tenez l'appareil loin de toute source de chaleur.
Veillez a ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.
Assurez-vous que l'entrée et la sortie d'air sont dégagées.

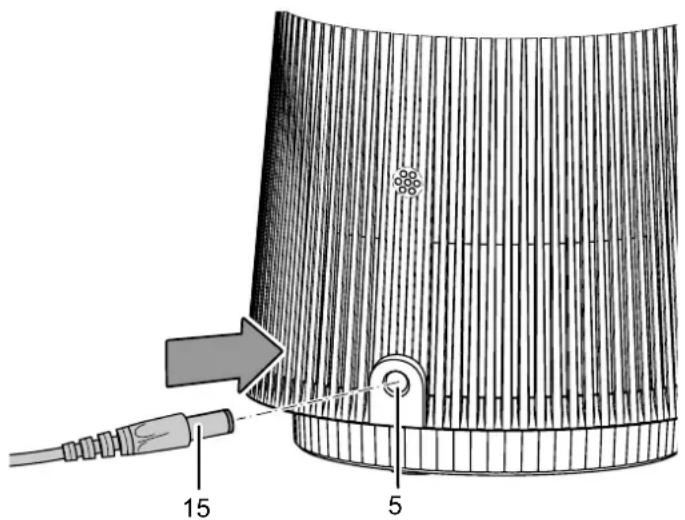

Branchement du cable secteur
- Branchez la fiche de l'adaptateur secteur (15) dans la prise de raccordement (5) de l'appareil.
- Branchez l'adaptateur secteur dans une prise secteur conformément sécurisée.
- Un bref signal sonore retentit.
Utilisation
Remarque
Évitez de laisser portes ou fenêtres ouvertes.

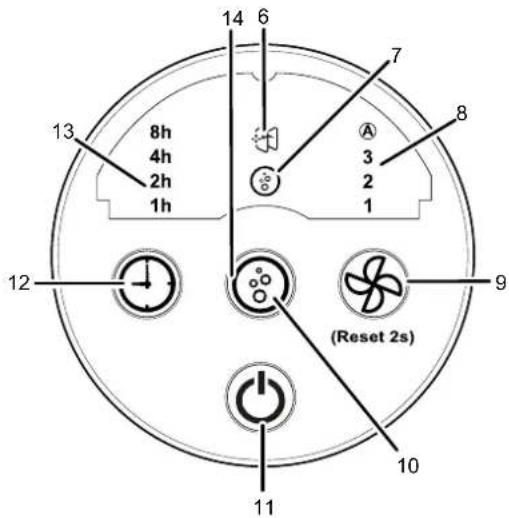

Panneau de commande
| N° | Désignation Signification | |
| 6 LED | Remplacement du filtré | S'allume lorsque le filtré doit être remplacé |
| 7 LED | Ionisation S'allume | lorsque l'ionisation est activée |
| 8 LED | Régime de ventilation | Affichage du régime de ventilation choisi : niveau 1 = faible niveau 2 = moyen niveau 3 = fort A= mode automatique |
| 9 Touche Régime de ventilation | Réglage du niveau de ventilation et activation du mode automatique Fonction Réinitialisation Cette touche ne doit être actionnée pendant plus de 2 secondes que lorsque la LED Remplacement du filtré (6) est allumée et que le filtré a été remplaçé. | |
| 10 Touche Ionisation Activation et désactivation de l'ionisation | ||
| 11 Touche Marche/ arrêt | Mise en marche et arrêt de l'appareil | |
| 12 Touche Minuterie Activation de la minuterie : 1 h, 2 h, 4 h, 8 h | ||
| 13 LED | Heures Affichage | du nombre d'heures lorsque la minuterie est activée : 1h, 2h, 4h et 8h |
| 14 LED | Qualité de l'air | S'allume dans la couleur correspondant à la qualité de l'air : vert = bonne bleu = moyenne rouge = mauvaise |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez lemettre en marche.
Ensuite, seule la touche Marche/arrêt (11) est allumée et l'appareil se trouve en mode veille.
- Appuyez sur la touche Marche/arrêt (11) pour allumer l'appareil.
La LED Régime de ventilation (14) s'allume. Lors de la première mise en service, l'appareil démarre au niveau de ventilation moyen.
La LED Qualité de l'air (14) s'allume en fonction de la qualité de l'air presente.
Si aucune touche n'est pressée dans un intervalle de 40 secondes, la luminosité du panneau de commande se réduit. Dés qu'une touche est pressée, la luminosité intégrale est restaurée.
Sélection du mode de fonctionnement :
L'appareil dispose des modes de fonctionnement suivants :
- Ventilation
Mode automatique
Ventilation
En mode ventilation, vous pouvez selectionner à la main le régime de ventilation de votrechoix parmi les 3 niveaux.
Pour régler le niveau de ventilation, procédez de la maniere suivante:
L'appareil est en marche.
1. Sélectionnez le niveau de ventilation souhaite en appuyant sur la touche Régime de ventilation (9).
La LED Niveau de ventilation (8) du niveau 1, 2 ou 3 s'allume.
Mode automatique
En mode automatique, l'appareil détecte automatiquement la qualité de l'air.
Pour activer le mode automatique, précédez de la manière suivante :
L'appareil est en marche.
- Appuyez sur la touche Régime de ventilation (9) jusqu'à ce que le mode automatique soit selectionné.
Le symbolé apparait dans l'affichage LED Régime de ventilation (8).
La LED Qualité de l'air (14) s'allume en vert, en orange ou en rouge en fonction de la qualité détectée par l'appareil.
| LED Qualité de l'air LED Régime de ventilation | |
| Allumée en vert (bonne qualité de l'air) | Niveau 1 |
| Allumée en bleu (qualité de l'air moyenne) | Niveau 2 |
| Allumée en rouge (qualité de l'air mauvaise) | Niveau 3 |
Info
Mode automatique et filtrage des virus
N'utilisez pas le mode automatique lorsque l'appareil est mis en œuvre pour filtrer les virus.
Les capteurs intégrés ne réagissant qu'aux pollutions de l'air dues aux poussières fines, aux pollens et, le cas échéant, aux COV (combinaisons organiques/ chimiques). La charge en virus de l'air de la piece ne peut pas été déterminée par l'appareil. Il se peut que le mode automatique affiche une « bonne qualité de l'air » alors que la charge en virus est très élevé.
C'est pourquoi nous recommendons, en cas de mise en œuvre de l'appareil liée aux virus, de selectionner un niveau de puissance adapté au volume de local ou au taux de renouvellement requis.
Réglage de la minuterie
La minuterie vous permet de programmer I'arrêt automatique au bout d'un nombre d'heures définit.
Le nombre d'heures peut être régé sur 1, 2, 4 ou 8 heures.
Arret automatique
L'appareil est en marche.
- Appuyez sur la touche Minuterie (12) jusqu'à ce que le nombre d'heures désire apparaisse sur l'affichage des LED Heures (13).
La minuterie est reglee sur le nombre d'heuresdesired.
L'appareil s'esteint automatiquement après écoulement du nombre d'heures programme.
Remarque concernant l'arrêt automatique :
- Une pression sur la touche Marche/arrêt (11) désactive l'arrêt automatique.
Ionisation
Cette fonction permet de purifier l'air ambient non seulement grâce au filtré carbone HEPA, mais également par le biais d'ions. Les ions libérés permettent d'éliminer les pollens, la poussière, les virus et les bacteriées en suspension dans l'air ambient.
La fonction peut être activée en supplément dans chacun des modes de fonctionnement.
- Appuyez sur la touche ionisation (10) afin d'activer la fonction ionisation.
La LED Ionisation (7) s'allume.
L'appareil libre des ions et l'air est purifié.
- Appuyez de nouveau sur la touche ionisation (10) pour désactiver la fonction ionisation.
La LED Ionisation (7) s'êteint.
Fonction mémoire
Lorsque vous ré-allumez l'appareil à partir du mode veille, les réglages sélectionnés pour le régime de ventilation sont mémorisés.
En cas de panne de courant de courte durée, l'appareil démarre en mode Régime de ventilation niveau 2.
Mise hors service
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Appuyez sur la touche Marche/arret (11).
- Debranche le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans le manuel d'utilisation peut encourir un risque de blessure.
| Désignation Numéro d'article | |
| Filtre carbone HEPA, capacité defiltration 99,97 % | 7 160 000 511 |
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
- Verifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
L'appareil devient très chaud, il est bruyant ou il perd de la puissance :
- Verifiez si les entrées d'air et le filtré à air sont encrassés. Nettoyez la saleté extérieure.
L'appareil fonctionne avec des performances réduites :
- Verifiez l'encrassement du filtrre carbone HEPA. Au besoin, nettoyez ou remplacez le filtrre carbone HEPA.
- La sortie d'air n'est pas libre. Faites en sorte que la sortie d'air ne soit pas bloquée. Le cas échéant, retirez les objets de la sortie d'air.
- L'enveloppe plastique du filtré carbone HEPA n'a pas ete retirée avant la mise en place du filtré. Retirez le filtré carbone HEPA de son enveloppe plastique.
L'appareil fonctionne sans puissance ou la qualite de l'air ne s'améliore pas :
- Verifiez que la (les) fenetre(s) et la porte de la piece sont bien fermées. Le cas échéant, fermez-les.
- Le filtré carbone HEPA n'est pas en place. Mettez le filtré carbone HEPA en place.
- Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la piece.
La LED Qualité de l'air est allumée en rouge durant une période prolongée:
- Contrôlez la qualité de l'air dans la piece. L'air est peut-être très pollué dans la piece. Attendez quelques minutes pour voir si la couleur de la LED Qualité de l'air change.
- Le capteur de qualité de l'air est bouché ou encrassé. Les fenêtres et les portes doivent rester fermées, sinon de la poussière et d'autres salissures pénétrent sans arrêt dans la pierce. Nettoyez le capteur de qualité de l'air conformément au chapitre « Maintenance »
L'appareil diffuse une odeur désagréable :
- Verifiez l'encrasement du filtrre carbone HEPA. Au besoin, nettoyez ou remplacez le filtrre carbone HEPA.
- De la fumée, par exemple une forte fumée de tabac, ou des odeurs, voire des impuretés peuvent être presents dans l'air. Aérez la pierce.
Meme après verification, I'appareil ne fonctionne always pas parfaitement ?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Entretien
| Intervalles de maintenance et d'entretien | avant chaque mise en service | en cas de besoin | au moins toutes les 2 semaines | au moins toutes les 4 semaines | au moins tous les 4 mois | au moins une fois par an |
| Contrôle des pouches d'aspiration et de sortie pour détector les encrasements ou les corps étrangers, nettoyage le cas échéant | X | X | ||||
| Nettoyage extérieur X X | ||||||
| Contrôle visuel de l'intérieur de l'appareil pour détector d'eventuels encrasements | X | X | ||||
| Contrôle des filtres pour détector d'eventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant | X | X | ||||
| Remplacement du filtre carbone HEPA X | ||||||
| Nettoyage du capteur de la qualité de l'air X | ||||||
| Contrôle des déterriorations eventuelles X | ||||||
| Contrôle des vis de fixation X X | ||||||
| Test fonctionnel X |
Type d'appareil :
Numéro de série :
| Intervalles de maintenance et d'entretien | 1 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||||||||||||
| Contrôle des pouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant | |||||||||||||||||||||||||||
| Nettoyage extérieur | |||||||||||||||||||||||||||
| Contrôle visuel de l'intérieur de l'appareil pour détector d'éventuels encrasements | |||||||||||||||||||||||||||
| Contrôle des filtres pour détector d'éventuels encrasements ou corps étrangers, nettoyage ou remplacement le cas échéant | |||||||||||||||||||||||||||
| Remplacement du filtre carbone HEPA | |||||||||||||||||||||||||||
| Nettoyage du capteur de la qualité de l'air | |||||||||||||||||||||||||||
| Contrôle des détiérations évientuelles | |||||||||||||||||||||||||||
| Contrôle des vis de fixation | |||||||||||||||||||||||||||
| Test fonctionnel |
| 1. Date : Signature : | 2. Date : Signature : | 3. Date : Signature : | 4. Date : Signature : |
| 5. Date : Signature : | 6. Date : Signature : | 7. Date : Signature : | 8. Date : Signature : |
| 9. Date : Signature : | 10. Date : Signature : | 11. Date : Signature : | 12. Date : Signature : |
| 13. Date : Signature : | 14. Date : Signature : | 15. Date : Signature : | 16. Date : Signature : |
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
Éteignez l'appareil.
- Débranche le cordon secteur de la prise secteur en tirant sur la fiche secteur.
Avertissement relat à la tension électrique
Tout travail nécessitant l'ouverture du boitier est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.
Nettoyer le booitier
Nettoyez le boitier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entraire en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

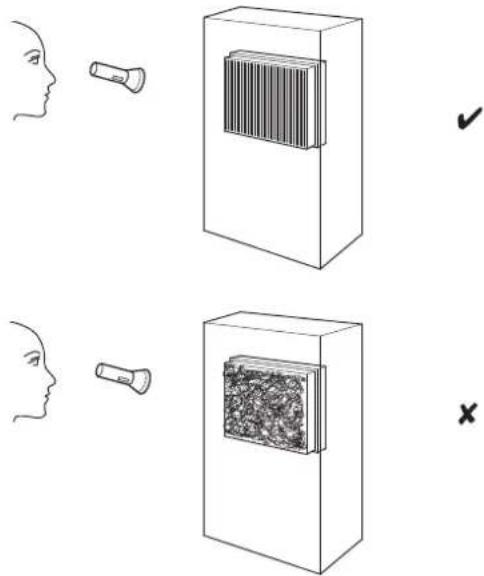

Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements
- Retirez le filtré à air.
- Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil à travers les ouvertures.
- Examinez l'intérieur de l'appareil pour détecter d'eventuels encrasements.
- Si vous détectez une épaisse couche de poussière, nettoyez l'intérieur de l'appareil avec de l'air compré ou de l'eau.
- Remettez le filtré à air en place.
Remplacement du filtré carbone HEPA
Remarque
N'utilisez jamais l'appareil sans filtré carbone HEPA!
Remarque
Le filtré carbone HEPA n'est pas lavable. Ne nettoyez pas le filtré carbone HEPA avec de l'eau ni un détergent liquide.
- Le filtré carbone HEPA doit être remplaced des qu'il est encrassé. Cela se traduit, par exemple, par une diminution des performances (voir chapitre « Défauts et pannes »).
- Avant la mise en marche, assurez-vous que le contrôle carbone HEPA est bien en place.
- Sans son filtré carbone HEPA, l'appareil ne peut pas replir sa fonction de purificateur d'air et l'intérieur de l'appareil s'encrasse.
Le filtré carbone HEPA doit être remplace lorsqu'il est fortement encrassé.
La durée de vie du filtré carbone HEPA est de l'ordre de 4 mois pour un fonctionnement de 12 heures par jour. Elle dépend des conditions environnantes ainsi que du degré de pollution de l'air.
Au besoin effectuez un contrôle visuel de l'encrassement du filtré carbone HEPA.
- Enlevez le couvercle inférieur (16) en le tournant dans la direction de la fièche Open.
- Enlevez le filtrre carbone HEPA usage (17) de l'appareil.
- Éliminez le filtré carbone HEPA usage conformément à la législation nationale en vigueur.
- Retirez le nouveau filtré carbone HEPA de son enveloppe plastique.
- Insérez le nouveau filtré carbone HEPA (17) dans l'appareil.
- Refermez le couvercle inférieur (16) en le tournant dans la direction de la flèche Close. Veillez à ce que les deux flèches du marquage (18) soient bien alignées.
Pour réinitialiser la LED Remplacement filtré (6), précédez de la manière suivante :
L'appareil se trouve en mode Veille.
1. Appuyez sur la touche Régime de ventilation (9) pendant plus de 2 secondes.
2. Appuyez sur la touche Marche/arrêt (11) pour allumer de nouveau l'appareil.
Nettoyage du capteur de la qualite de I'air
Le capteur de la qualité de l'air (4) doit être nettoyé lorsqu'il est encrassé et que la LED Qualité de l'air (14) s'allume pendant une période prolongée (voir chapitres « Utilisation » et « Défauts et pannes »).
- Nettoyez le capteur avec un chiffon doux non pelucheux.
N'utilisez pas d'eau pour nettoyer le capteur, vous pourriez l'endommager.
Activités après la maintenance
Si vous désirez continuer d'utiliser l'appareil :
- rebranche l'appareil en mettant la fiche dans la prise secteur.
Si vous n'utilise pas l'appareil pendant une longue durée :
- Stockez l'appareil conformément aux indications figurant au chapitre « Stockage ».
Annexe technique
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle | AirgoClean® 11 E |
| Débit d'air avec filtre carbone HEPA Niveau de ventilation I Niveau de ventilation II Niveau de ventilation III | 42 m³/h 72 m³/h 120 m³/h |
| Température ambiente 5 °C à 40 °C | 90 °C |
| Plage de fonctionnement 30 % à 90 % HR | 100-240 V~ 50-60 Hz |
| Raccordement au réseau (adaptateur) | |
| Puisance absorbée 11 W | |
| Courant nominal 1,0 A | |
| Dimensions (largeur x longueur x hauteur) | 238 x 238 x 335 mm |
| Distance minimum par rapport aux murs et aux objets A : vers le haut B : vers l'arrière C : vers les côtés D : vers l'avant | 30 cm 30 cm 30 cm 30 cm |
| Poids 2,5 kg |
Élimination des déchets
Le pictogramme représentant une poubelle barrée, appose en apparéil électrique ou électronique, signifie que celui-ciait pas été eliminé en fin de vie avec les orduresagères. Des points de collecte Gratisents pour les apparéilstiques ou électroniques usages sont à votre disposition àmité de chez vous. Les autorités de votre ville ou de vourtnune peuvent vous en fournir les adresses. Notre sitenet https://de.trotec.com/shop/ vous informé également surautres possibiltés de retard que nous avons aménagées.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
