MODE D'EMPLOI Magnifica Evo ECAM292.33.SB DELONGHI

1.2 Problèmes et réparations ....................................... 27

2.2 Description de la page d'accueil (page-écran principale)

(page 3 - B) ............................................................ 27

2.3 Description du panneau de contrôle (page 3 - C) ...27

2.4 Description des accessoires (page 3 - D) .................27

2.5 Description du pot à lait (page 3 - E) ...................... 27

6.7 Arrêt automatique (veille) ..................................... 29

7.1 Préparation du café avec du café en grains .............30

7.2 Sélection de l'arôme du café .................................. 31

7.3 Sélection de la quantité de café ............................. 31

7.4 Préparation du café en utilisant le café prémoulu .. 31

7.5 Réglage du moulin à café ....................................... 32

7.6 Conseils pour un café plus chaud ............................32

9.1 Remplir et replacer le pot à lait .............................. 32

9.2 Régler la quantité de mousse .................................33

9.3 Préparation automatique de boissons à base de lait 33

9.4 Nettoyage du pot à lait après chaque utilisation ...34

12.3 Nettoyage du tiroir à marc de café .........................35

12.4 Nettoyage de l’égouttoir et de la coupelle de

12.6 Nettoyage du réservoir à eau .................................36

12.7 Nettoyage des becs verseurs de café ...................... 36

12.8 Nettoyage de l’entonnoir pour l’introduction du café

12.10 Nettoyage du pot à lait........................................... 37

14.2 Réglage de la dureté de l'eau ............................... 39

16.1 Conseils pour l’Économie d’Énergie ........................41

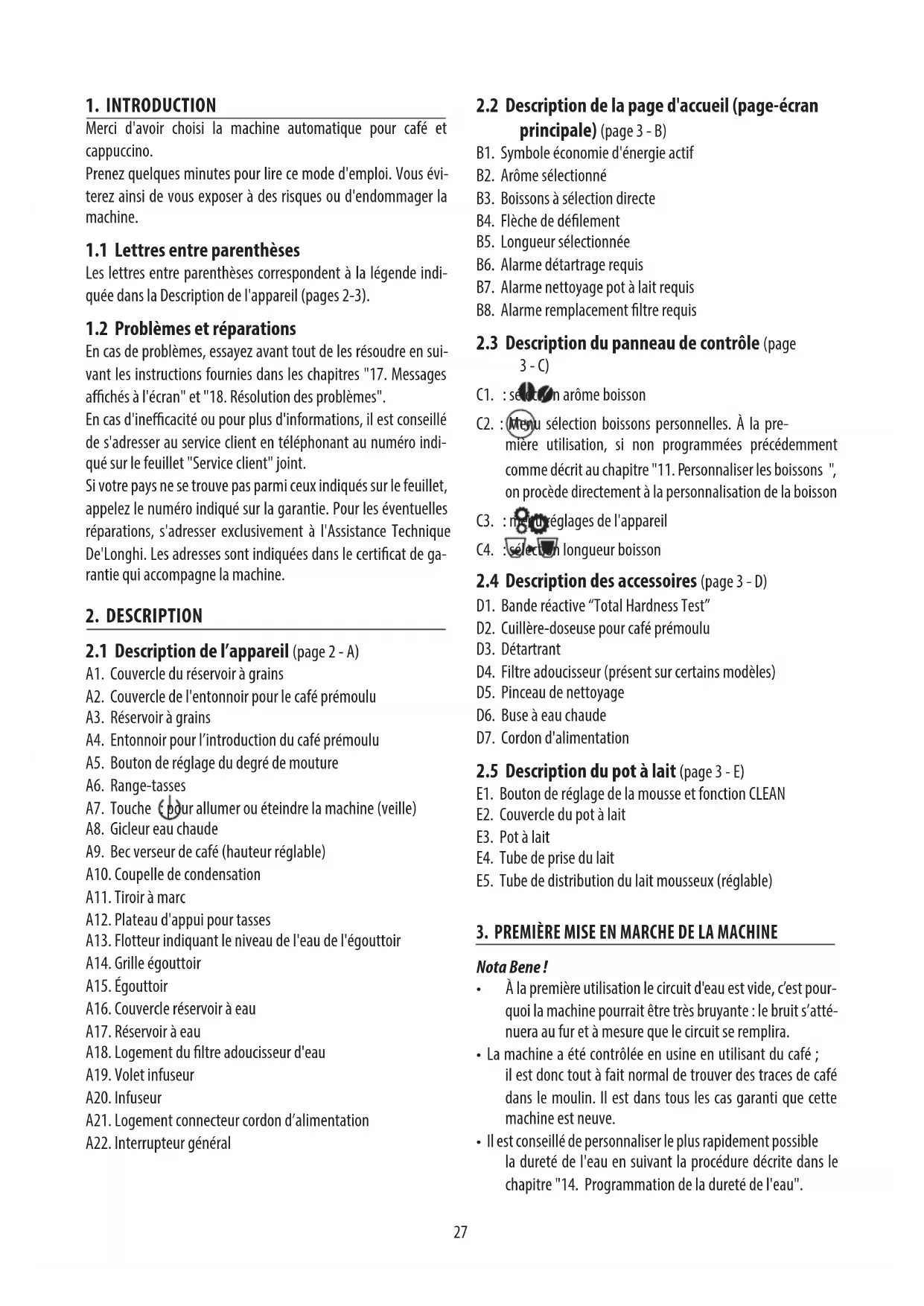

Merci d'avoir choisi la machine automatique pour café et cappuccino. Prenez quelques minutes pour lire ce mode d'emploi. Vous évi- terez ainsi de vous exposer à des risques ou d'endommager la machine.

1.1 Lettres entre parenthèses

Les lettres entre parenthèses correspondent à la légende indi- quée dans la Description de l'appareil (pages 2-3).

1.2 Problèmes et réparations

En cas de problèmes, essayez avant tout de les résoudre en sui- vant les instructions fournies dans les chapitres "17. Messages achés à l'écran" et "18. Résolution des problèmes". En cas d'inecacité ou pour plus d'informations, il est conseillé de s'adresser au service client en téléphonant au numéro indi- qué sur le feuillet "Service client" joint. Si votre pays ne se trouve pas parmi ceux indiqués sur le feuillet, appelez le numéro indiqué sur la garantie. Pour les éventuelles réparations, s'adresser exclusivement à l'Assistance Technique De'Longhi. Les adresses sont indiquées dans le certicat de ga- rantie qui accompagne la machine.

A1. Couvercle du réservoir à grains A2. Couvercle de l'entonnoir pour le café prémoulu A3. Réservoir à grains A4. Entonnoir pour l’introduction du café prémoulu A5. Bouton de réglage du degré de mouture A6. Range-tasses A7. Touche : pour allumer ou éteindre la machine (veille) A8. Gicleur eau chaude A9. Bec verseur de café (hauteur réglable) A10. Coupelle de condensation A11. Tiroir à marc A12. Plateau d'appui pour tasses A13. Flotteur indiquant le niveau de l'eau de l'égouttoir A14. Grille égouttoir A15. Égouttoir A16. Couvercle réservoir à eau A17. Réservoir à eau A18. Logement du ltre adoucisseur d'eau A19. Volet infuseur A20. Infuseur A21. Logement connecteur cordon d’alimentation A22. Interrupteur général

2.2 Description de la page d'accueil (page-écran

principale) (page 3 - B) B1. Symbole économie d'énergie actif B2. Arôme sélectionné B3. Boissons à sélection directe B4. Flèche de délement B5. Longueur sélectionnée B6. Alarme détartrage requis B7. Alarme nettoyage pot à lait requis B8. Alarme remplacement ltre requis

2.3 Description du panneau de contrôle (page

C1. : sélection arôme boisson C2. : Menu sélection boissons personnelles. À la pre- mière utilisation, si non programmées précédemment comme décrit au chapitre "11. Personnaliser les boissons ", on procède directement à la personnalisation de la boisson C3. :menu réglages de l'appareil C4. : sélection longueur boisson

2.4 Description des accessoires (page 3 - D)

D1. Bande réactive “Total Hardness Test” D2. Cuillère-doseuse pour café prémoulu D3. Détartrant D4. Filtre adoucisseur (présent sur certains modèles) D5. Pinceau de nettoyage D6. Buse à eau chaude D7. Cordon d'alimentation

2.5 Description du pot à lait (page 3 - E)

E1. Bouton de réglage de la mousse et fonction CLEAN E2. Couvercle du pot à lait E3. Pot à lait E4. Tube de prise du lait E5. Tube de distribution du lait mousseux (réglable)

• À la première utilisation le circuit d'eau est vide, c’est pour- quoi la machine pourrait être très bruyante : le bruit s’atté- nuera au fur et à mesure que le circuit se remplira.

• La machine a été contrôlée en usine en utilisant du café ; il est donc tout à fait normal de trouver des traces de café dans le moulin. Il est dans tous les cas garanti que cette machine est neuve.

• Il est conseillé de personnaliser le plus rapidement possible la dureté de l'eau en suivant la procédure décrite dans le chapitre "14. Programmation de la dureté de l'eau".28 1. Insérer le connecteur du cordon d'alimentation (D7) dans son logement au dos de l'appareil (A21), brancher l'appa-reil au secteur (g. 1) et vérier que l’interrupteur général (A22), au dos de l'appareil, soit enfoncé (g. 2); 2. Sélectionner la langue de l’écran en appuyant sur jusqu’à ce que l’écran ache la langue souhaitée: puis appuyer sur le drapeau correspondant à la langue.Continuer en suivant les instructions achées sur l’écran de l'appareil :3. Extraire le réservoir à eau (A17) (g. 3), remplir d’eau fraîche (g. 4) jusqu’à la ligne MAX (imprimée sur le réser-voir); puis insérer le réservoir (g. 5); 4. Contrôler que la buse à eau chaude (D6) soit insérée sur le gicleur (A8) (g. 6) et positionner en dessous un récipient (g. 7) d'une capacité minimale de 100 ml;5. Appuyer sur pour conrmer : l’ap-pareil débite de l’eau par la buse (g. 8) puis s’éteint automatiquement.Maintenant, la machine à café est prête pour être utilisée normalement.

Nota Bene ! • À la première utilisation de la machine, il faut faire 4 - 5 cappuccinos avant d’obtenir un résultat satisfaisant.• Durant la préparation des 4 - 5 premiers cappuccinos, il est normal d'entendre un bruit d'eau en ébullition : par la suite le bruit s’atténuera.• Pour obtenir des performances optimales de la machine, nous conseillons d’installer le ltre adoucisseur (D7) en suivant les indications du chapitre "15. Filtre adoucisseur". Si le modèle n’est pas fourni avec le ltre, il est possible de le demander aux centres d’assistance agréés De’Longhi.

4. ALLUMAGE DE L'APPAREIL

• Avant d'allumer l'appareil vérier que l'interrupteur géné- ral (A22) soit enfoncé (g. 2). • À chaque allumage, l'appareil eectue automatiquement un cycle de préchaue et de rinçage qui ne peut pas être interrompu. L'appareil est prêt à l'emploi uniquement après l'exécution de ce cycle.1. Pour allumer l'appareil, appuyer sur la touche (A15)(g. 8);2. Une fois le chauage terminé, il s’ensuivra une phase de rinçage à l’eau chaude qui s’écoulera par le bec verseur de café; de cette manière, outre chauer la chaudière, l’ap-29 pareil fait couler l’eau chaude dans les tuyaux internes an qu’ils soient eux aussi chaués. L’appareil est prêt à l’emploi lorsque la page-écran principale s’ache (page d’accueil).

5. ARRÊT DE L’APPAREIL

À chaque arrêt, l'appareil eectue un rinçage automatique, à condition qu'un café ait été préparé.

1. Pour éteindre l'appareil, appuyer sur la touche (A15)

i prévu, l’appareil eectue le rinçage puis s'éteint (veille). Nota Bene ! Si l'appareil n'est pas utilisé pendant des périodes prolongées, débrancher l'appareil du secteur :

1. Éteindre auparavant l'appareil en appuyant sur la touche

2. Relâcher l’interrupteur général (A22) placé à l'arrière de

l'appareil (g. 2). Attention ! Ne jamais appuyer sur l'interrupteur général quand l'appareil est allumé.

1. Appuyer sur la touche “ ” (C3) pour accéder au menu;

2. Parcourir les options du menu en appuyant sur

jusqu’à acher l’option souhaitée;

3. Appuyer sur l’option du menu que l’on souhaite

Après avoir eectué les réglage souhaités, appuyer sur jusqu’à revenir à la page d’accueil.

Cette fonction permet de faire sortir de l'eau chaude par le bec verseur de café (A9) et par la buse à eau chaude (D6), si insérée, de sorte à nettoyer et chauer le circuit interne de la machine.

1. Placer un récipient d'une capacité min. 100ml sous le bec

verseur de café et la buse à eau chaude (g. 8).

2. Une fois l’option "RINÇAGE" sélectionnée, après quelques

secondes, de l’eau chaude qui nettoie et chaue le circuit interne de la machine (g. 7) s'écoule d’abord du bec ver- seur de café puis de la buse à eau chaude (si insérée).

3. Pour interrompre le rinçage appuyer sur

ou attendre l’interruption automatique. Nota Bene !

• Pour des périodes d'inutilisation supérieures à 3-4 jours, il est vivement conseillé d'eectuer, après avoir allumé la machine, 2/3 rinçages avant de l'utiliser ;

• Il est tout à fait normal, après avoir eectué cette opéra- tion, de trouver de l'eau dans le tiroir à marc de café (A11).

Pour les instructions concernant le détartrage, consulter le cha- pitre "13. Détartrage".

Pour les instructions concernant l'installation du ltre (D7), consulter le chapitre"15. Filtre adoucisseur".

6.6 Réglages boissons

Dans cette section il est possible de consulter les paramètres personnalisés et éventuellement ramener aux valeurs d'usine chaque boisson.

1. Une fois entrés dans le menu réglages, appuyer sur "RÉ-

GLAGES BOISSON": l'écran ache le panneau des réglages de la première boisson;

2. Les valeurs sont achées sur des barres verticales : la va-

leur d'usine est indiquée par le symbole , alors que la valeur actuellement réglée est mise en évidence par le remplissage de la barre verticale ;

3. Pour revenir au menu réglages, appuyer sur

Pour déler et acher les boissons, appuyer sur

4. Pour ramener la boisson achée à l’écran aux valeurs

d’usine, appuyer sur ;

5. "VALIDER RÉINITIALIS ?" : pour conrmer, appuyer sur

6. "VALEURS D'USINE""REPROGRAMMÉES" : appuyer sur

La boisson est reprogrammée aux valeurs d'usine. Continuer avec les autres boissons, ou revenir à la page d’accueil en ap- puyant 2 fois sur .

6.7 Arrêt automatique (veille)

Il est possible de congurer l'arrêt automatique pour faire en sorte que la machine s'éteigne au bout de 15 ou 30 minutes ou bien au bout de 1, 2 ou 3 heures. Pour programmer l’arrêt automatique, procéder comme suit :

1. Appuyer sur "ARRÊT AUTO";

2. Sélectionner l’intervalle de temps souhaité en appuyant

sur les èches de sélection (augmentation) ou (diminution) de la valeur;

3. Pour conrmer, appuyer sur .

L’arrêt automatique est ainsi reprogrammé.30

6.8 Économie d'énergie

Cette fonction permet d'activer ou de désactiver le mode d'éco- nomie d'énergie. Lorsque la fonction est active, elle garantit une consommation d'énergie moindre, conformément aux normes européennes en vigueur. Pour désactiver ou réactiver le mode "économie d'énergie", pro- céder comme suit :

1. Appuyer sur “ÉCONOMIE D'ÉNERGIE” pour désactiver ( )

ou activer ( ) la fonction; Le symbole correspondant (B1) s’ache sur la barre supérieure de la page d’accueil, pour indiquer que la fonction a été activée. Nota Bene : Lorsque l’économie d'énergie est active, la distribution pourrait demander quelques secondes d’attente.

6.9 Température café

Pour modier la température de l’eau utilisée pour faire le café, procéder de la façon suivante :

1. Appuyer sur "TEMPÉRATURE CAFÉ"

: l’écran ache les valeurs sélectionnables (la valeur courante est soulignée);

2. Appuyer sur la valeur que l’on souhaite régler (BASSE,

MOYENNE, HAUTE). Nota Bene : Le changement de température est plus ecace dans les bois- sons allongées.

6.10 Dureté de l'eau

Pour les instructions concernant le réglage de la dureté de l’eau, consulter le chapitre "14. Programmation de la dureté de l'eau".

6.11 Programmer langue

Pour modier la langue de l’écran, procéder comme suit :

1. Appuyer sur “PROGRAMMER LANGUE”;

2. Appuyer sur le drapeau correspondant à la langue que l’on

souhaite sélectionner (appuyer sur pour a- cher toutes les langues disponibles).

Cette fonction permet d’activer ou de désactiver le signal sonore que la machine émet à chaque pression des icônes et à chaque insertion et retrait d'un accessoire. Pour désactiver ou activer à nouveau le signal sonore, procéder comme suit :

1. Appuyer sur "SIGNAL SONORE" pour désactiver ( ) ou

activer ( ) la fonction;

6.13 Valeurs d'usine

Grâce à cette fonction on restaure tous les paramétrages du menu et toutes les programmations des quantités pour tous les prols, en revenant aux valeurs d'usine (sauf la langue, qui reste celle déjà programmée). Pour rétablir les valeurs d'usine, procéder de la façon suivante :

1. Appuyer sur "VALEURS D’USINE" : l’écran ache "RÉINI-

TIALISER""VALEURS D’USINE" : appuyer sur pour conrmer (ou appuyer sur pour annuler l'opération);

2. “VALEURS D’USINE REPROGRAMMÉES” : appuyer sur

Cette fonction permet de visualiser les données statistiques de la machine. Pour les visualiser, procéder comme suit :

1. Appuyer sur "STATISTIQUES" et vérier toutes les données

statistiques en parcourant les options avec .

7. PRÉPARATION DU CAFÉ

7.1 Préparation du café avec du café en grains

Attention ! Ne pas utiliser des grains de café verts, caramélisés ou conts, car ils peuvent se coller sur le moulin à café et le rendre inutilisable.

1. Introduire le café en grains dans le réservoir prévu à cet

2. Placer une tasse sous la buse à café (A9) (g. 9);

3. Baisser la buse de sorte à l'approcher le plus possible de la

tasse (g. 11): la crème sera ainsi meilleure;

4. Sélectionner le café souhaité :

5. La préparation commence et l’écran ache l'image de la

boisson sélectionnée et une barre de progression qui se remplit au fur et à mesure que la préparation s’eectue. Nota Bene :

• Il est possible de préparer simultanément 2 tasses d’ES- PRESSO en appuyant sur “2X “ durant la pré-31 paration de 1 Espresso (l’image reste achée pendant quelques secondes au début de la préparation).

• Durant la préparation du café, la distribution peut être ar- rêtée à tout moment en appuyant sur . Une fois la préparation terminée, l'appareil est prêt pour une nouvelle utilisation. Nota Bene !

• Pendant l’utilisation, l’écran achera certains messages (REMPLIR LE RÉSERVOIR, VIDER LE TIROIR À MARC, etc.) dont la signication est indiquée dans le chapitre "17. Messages achés à l'écran".

• Pour obtenir un café plus chaud, consulter le paragraphe "7.6 Conseils pour un café plus chaud".

• Si le café sort au goutte à goutte ou s'il est trop liquide, pas assez crémeux ou trop froid, consulter les conseils indiqués dans le paragraphe "7.5 Réglage du moulin à café" et dans le chapitre "18. Résolution des problèmes".

• La préparation de chaque café est personnalisable (voir chapitres"11. Personnaliser les boissons ").

7.2 Sélection de l'arôme du café

Appuyer sur la touche (C1): Personnel (si programmé) / Standard X-LÉGER LÉGER MOYEN FORT X-FORT (voir "7.4 Préparation du café en utilisant le café prémoulu") Après la distribution, le réglage de l'arôme revient à la valeur

7.3 Sélection de la quantité de café

Appuyer sur la touche (C4): Personnelle (si program- mée) / Standard (voir tableau au chapitre "11. Personnaliser les boissons

QUANTITÉ SMALL QUANTITÉ MEDIUM QUANTITÉ LARGE QUANTITÉ X-LARGE Après la distribution, le réglage de la quantité revient à la valeur

Préparation du café en utilisant le café prémoulu Attention !

• Ne jamais introduire le café prémoulu avec la machine éteinte, pour éviter qu'il ne se répande à l'intérieur de la machine et qu'il ne la salisse. Dans ce cas, la machine pour- rait s'abîmer.

• Ne jamais introduire plus d'une cuillère-doseuse rase (D2), l'intérieur de la machine pourrait se salir ou l'entonnoir (A4) pourrait se boucher.

• L’utilisation du café prémoulu, ne permet pas de préparer plus d’une tasse de café à la fois.

1. Appuyer sur la touche (C1) jusqu’à ce que l’écran

ache “ ” (café moulu).

2. Ouvrir le couvercle de l'entonnoir à café pré-moulu (A2).

3. S'assurer que l'entonnoir(A4) ne soit pas bouché, puis in-

troduire une cuillère-doseuse rase de café prémoulu (g. 12).

4. Placer une tasse sous les becs de la buse à café (A9).

5. Sélectionner le café souhaité :

6. La préparation commence et l’écran ache l'image de la

boisson sélectionnée et une barre de progression qui se remplit au fur et à mesure que la préparation s’eectue.32 Une fois la préparation terminée, l'appareil est prêt pour une nouvelle utilisation. Attention ! Durant la préparation du café LONG: Au milieu de la préparation, la machine requiert l’introduction d’une autre cuillère-doseuse rase de café pré-moulu: procéder et appuyer sur .

7.5 Réglage du moulin à café

Le moulin à café ne doit pas être réglé, du moins au début, car il est déjà préréglé en usine de sorte à obtenir une bonne distri- bution de café. Toutefois, si après avoir préparé les premiers cafés, la distribu- tion s'avère peu dense et avec peu de crème ou trop lente (au goutte à goutte), il est nécessaire d'eectuer une correction à l'aide du bouton de réglage du degré de mouture (A5) (g. 13). Nota Bene ! Le bouton de réglage doit être tourné uniquement pendant que le moulin est en marche durant la phase initiale de préparation des boissons café. Si le café sort trop lentement ou s'il ne sort pas du tout, tourner d'un cran dans le sens des aiguilles d’une montre vers le numéro 7. Pour obtenir en revanche une distri- bution de café plus dense et améliorer l'aspect de la crème, tourner d'un cran dans le sens inverse des aiguilles d’une montre vers le numéro 1 (pas plus d'un cran à la fois, au risque que le café sorte au goutte à goutte). L'eet de cette correction se remarque uniquement après la pré- paration d'au moins 2 cafés. Si après ce réglage, le résultat sou- haité n'a pas été obtenu, il est nécessaire de répéter la correction en tournant le bouton d'un autre cran.

7.6 Conseils pour un café plus chaud

Pour obtenir un café plus chaud il est conseillé de :

• eectuer un rinçage en sélectionnant la fonction “Rinçage” dans le menu réglages (paragraphe "6.3 Rinçage");

• chauer les tasses avec de l'eau chaude (utiliser la fonction eau chaude, voir chapitr"10. Distribution d'eau chaude");

• augmenter la température du café dans le menu réglages “ ”(C3) (paragraphe "6.9 Température café "). Le chan- gement de température est plus ecace dans les boissons allongées.

Cette boisson, à base de café espresso, est une recette légère et équilibrée, avec une mince couche de crème, idéale à partager en compagnie. Accessoire optionnel Carafe à café (Capacité: 1 litre) EAN: 8004399333642

1. Placer une carafe sous le bec verseur de café (A9): lors du

choix de la carafe à utiliser, tenir compte de la quantité qui sera distribuée, c'est à-dire: Dose sélectionnée Quantité (ml) ≃ 250 ≃ 500 ≃ 750

2. Appuyer sur "CARAFE À CAFÉ'";

3. Sélectionner l’arôme et le nombre de tasses;

5. Après quelques secondes, l'appareil commence automa-

tiquement la préparation et l’écran ache l'image de la boisson sélectionnée et une barre de progression qui se remplit au fur et à mesure que la préparation s’eectue. Une fois la préparation terminée, l'appareil est prêt pour une nouvelle utilisation. Nota Bene :

• : presser si l’on souhaite interrompre com- plètement la préparation et revenir à la page d’accueil. CONSIGNE DE SÉCURITÉ: Après avoir préparé la carafe de café, lais- ser refroidir la machine pendant 5 minutes avant de préparer une autre boisson. Risque de surchaue!

9. PRÉPARATION DE BOISSONS CHAUDES AU LAIT

Nota Bene ! Pour éviter d’obtenir un lait peu mousseux, ou avec de grosses bulles, toujours nettoyer le couvercle du pot à lait (E2) et le gicleur eau chaude (A8) comme décrit aux paragraphes "9.4 Nettoyage du pot à lait après chaque utilisation", "12.10 Net- toyage du pot à lait" et "12.11 Nettoyage du gicleur eau chaude".

9.1 Remplir et replacer le pot à lait

1. Enlever le couvercle (E2) (g. 14);

2. Remplir le pot à lait (E3) avec une quantité de lait susante,

mais sans dépasser le niveau MAX imprimé sur le pot (g.33 15). Se rappeler que chaque cran imprimé sur le côté du ré- servoir correspond à 100 ml de lait ;

• Pour obtenir une mousse plus dense et homogène, utiliser du lait écrémé ou demi-écrémé et à la température du ré- frigérateur (environ 5°C).

• La qualité de la mousse peut varier en fonction de :

• type de lait ou boisson végétale ;

• ingrédients et valeurs nutritives.

• Si le mode "Économie d'énergie" est activé, la distribu- tion de la boisson pourrait demander quelques secondes d’attente.

3. S'assurer que le tube de prise du lait (E4) soit bien inséré

dans le logement prévu sur le fond du couvercle du pot à lait (g. 16) ;

4. Remettre le couvercle du pot à lait en place ;

5. Si présente, extraire la buse à eau chaude (D6);

6. Accrocher le pot à lait (E) au gicleur (A8) (g. 17) en le

poussant à fond: la machine émet un signal sonore (si la fonction signal sonore est active);

7. Placer une tasse susamment grande sous les becs ver-

seurs de café (A9) et sous le tube de distribution du lait mousseux (E5); régler la longueur du tube de distribution du lait pour l’approcher de la tasse, en le tirant simplement vers le bas (g. 18).

8. Suivre les indications reportées ci-après pour chaque fonc-

9.2 Régler la quantité de mousse

En tournant le bouton de réglage de la mousse (E1), il est pos- sible de sélectionner la quantité de mousse de lait qui s’écoulera pendant la préparation des boissons lactées. Position du bouton Description Conseillé pour... PAS DE MOUSSE LAIT CHAUD (non mousseux) /CAFFELATTE MOUSSE MINI latte macchiato/ FLAT WHITE MOUSSE MAXI CAPPUCCINO/ CAPPUCCI

9.3 Préparation automatique de boissons à

1. Remplir et accrocher le pot à lait (E) comme illustré

2. Sélectionner la boisson souhaitée :

3. Sur l'écran la machine conseille de tourner le bouton de

réglage mousse (E1) en fonction de la mousse que la re- cette originale prévoit: tourner donc le bouton situé sur le couvercle du pot à lait.

4. Après quelques secondes, l'appareil commence automa-

tiquement la préparation et l’écran ache l'image de la34 boisson sélectionnée et une barre de progression qui se remplit au fur et à mesure que la préparation s’eectue. Une fois la préparation terminée, l'appareil est prêt pour une nouvelle utilisation. Nota Bene : indications générales pour toutes les préparations à base de lait

• : presser si l’on souhaite interrompre com- plètement la préparation et revenir à la page d’accueil.

: presser pour interrompre la distribution du lait ou du café et passer à la distribution suivante (si prévue) pour compléter la boisson.

• La préparation de chaque boisson à base de lait est person- nalisable (voir chapitres"11. Personnaliser les boissons ").

• Ne pas laisser le pot à lait trop longtemps hors du réfrigé- rateur : plus la température du lait monte (5°C idéale), plus la qualité de la mousse baisse.

9.4 Nettoyage du pot à lait après chaque

utilisation Après chaque utilisation des fonctions lait, la requête

"TOURNER LE BOUTON" "SUR

CLEAN" s'ache et il faut procéder au nettoyage du cou- vercle mousseur à lait :

1. Laisser le pot à lait (E)

dans la machine (il n'est pas nécessaire de le vider) ;

2. Placer une tasse ou un autre récipient sous le tube de distri-

bution du lait mousseux;

3. Tourner le bouton de réglage mousse (E1) sur “CLEAN” (g.

19): l’écran ache "NETTOYAGE EN COURS" "POSER RÉCI- PIENT SOUS BUSE" ainsi qu’une barre de progression qui se remplit au fur et à mesure que le nettoyage s’eectue (g. 20). De la vapeur mélangée à de l’eau chaude sort du tube de distribution du lait mousseux. Le nettoyage s’inter- rompt automatiquement ;

4. Remettre le bouton de réglage sur l’une des sélections de

5. Enlever le pot à lait et toujours nettoyer la buse à eau

chaude (A8) avec une éponge (g. 21).

• Pour préparer plusieurs tasses de boissons à base de lait, nettoyer le pot à lait après la dernière préparation. Pour passer aux préparations suivantes, lorsqu’on vi- sualise le message pour la fonction CLEAN, appuyer sur

• Si le nettoyage n'est pas eectué, l'écran ache le sym- bole pour rappeler qu'il faut procéder au nettoyage du pot à lait.

• Le lait resté dans le pot à lait peut être conservé au réfrigérateur.

• Dans certains cas, pour eectuer le nettoyage, il faut at- tendre la chaue de la machine.

10. DISTRIBUTION D'EAU CHAUDE

1. Contrôler que la buse à eau chaude (D6) soit accrochée

correctement au gicleur eau chaude (A8);

2. Placer un récipient sous la buse (le plus près possible an

d’éviter les éclaboussures) ;

3. Appuyer sur "EAU CHAUDE"; l’écran ache l’image corres-

pondante ainsi qu’une barre de progression qui se remplit au fur et à mesure que la préparation s’eectue;

4. La machine fait couler de l’eau chaude puis interrompt

automatiquement la distribution. Pour interrompre manuellement la distribution d’eau chaude appuyer sur

• Si le mode "Économie d'énergie" est activé, la sortie d'eau chaude pourrait nécessiter quelques secondes d'attente.

• La préparation d'eau chaude est personnalisable (voir cha- pitres"11. Personnaliser les boissons").35

11. PERSONNALISER LES BOISSONS

L’arôme (pour les boissons pour lesquelles il est prévu) et la lon- gueur des boissons peuvent être personnalisés.

1. Appuyer sur (C2);

2. Sélectionner la boisson que l'on souhaite personnaliser

pour accéder aux pages-écrans de personnalisation: les accessoires relatifs doivent être insérés;

3. (Boissons à base de café seulement) Sélectionner l'arôme

souhaité en appuyant sur “- “ ou “+” et appuyer sur

4. La préparation commence et l'appareil propose la page-

écran de personnalisation de la longueur illustrée par une barre verticale. L'étoile à côté de la barre représente la lon- gueur actuellement programmée;

5. Lorsque la longueur atteint la quantité minimale program-

mable, l’écran ache ;

6. Appuyer sur lorsque l’on atteint la quantité

souhaitée dans la tasse;

7. Appuyer sur pour enregistrer (ou

pour annuler). L’appareil conrme si les valeurs sont été enregistrées ou non (selon la sélection précédente): appuyer sur . L’appareil revient à la page d'accueil. Nota Bene !

• Boissons à base de lait: on mémorise l'arôme du café et par la suite on mémorise individuellement les quantités de lait et de café;

• Eau chaude: l’appareil distribue de l’eau chaude: appuyer sur pour mémoriser la quantité souhaitée.

• Il est possible de quitter la programmation en appuyant sur : les valeurs ne seront pas enregistrées. Tableau quantités boissons Boisson Quantité standard Quantité programmable ESPRESSO 40 ml 20-180 ml LONG 160 ml 115-250 ml CAFÉ 180 ml 100-240 ml DOPPIO+ 120 ml 80-180 ml EAU CHAUDE 250 ml 20-420 ml

Les pièces suivantes de la machine doivent être nettoyées pé- riodiquement :

• le circuit interne de la machine;

• le tiroir à marc de café (A11);

• l'égouttoir (A15), la coupelle de condensation (A10), la grille égouttoir (A14) et le otteur d’égouttoir plein (A13);

• le réservoir à eau (A17);

• les becs verseurs de café (A9);

• l'entonnoir pour l'introduction de café prémoulu (A4);

• l’infuseur (A20), accessible après avoir ouvert le volet de service (A19);

• le gicleur eau chaude (A8);

• le panneau de contrôle (B). Attention !

• Pour le nettoyage de la machine, ne pas utiliser de solvants, de nettoyants abrasifs ou de l'alcool. Avec les super-auto- matiques De'Longhi, il n'est pas nécessaire d'utiliser d'ad- juvants chimiques pour le nettoyage de la machine.

• Aucune partie de l'appareil ne peut être lavée au lave-vais- selle, à l’exception de la grille égouttoir (A14) et du pot à lait (E).

• Ne pas utiliser d'objets métalliques pour retirer les incrus- tations ou les dépôts de café car ils pourraient rayer les surfaces en métal ou en plastique.

12.2 Nettoyage du circuit interne de la machine

Pour des périodes d'inutilisation supérieures à 3/4 jours, il est vivement conseillé, avant de l'utiliser, d'allumer la machine et de faire :

• 2/3 rinçages en sélectionnant la fonction “Rinçage” (para- graphe "6.3 Rinçage");

• sortir de l'eau chaude, pendant quelques secondes (cha- pitre "10. Distribution d'eau chaude"). Nota Bene ! Il est tout à fait normal, après avoir eectué ce nettoyage, de trouver de l'eau dans le tiroir à marc de café (A11).

12.3 Nettoyage du tiroir à marc de café

Lorsque l’écran ache le message “VIDER LE TIROIR À MARC”, il faut le vider et le nettoyer. Tant que le tiroir à marc (A11) n'est pas nettoyé, la machine ne peut pas faire de café. L'appareil signale la nécessité de vider le tiroir à marc de café même s'il n'est pas plein, si 72 heures se sont écoulées depuis la première préparation eectuée (pour que le décompte des 72 heures soit eectué correctement, la machine ne doit jamais être éteinte avec l'interrupteur général) (A22). Attention ! Risque de brûlures Après la distribution de plusieurs cappuccinos à la suite, le pla- teau métallique d'appui pour les tasses (A12) devient chaud. Attendre qu’il refroidisse avant de le toucher, et le saisir unique- ment par l'avant. Pour eectuer le nettoyage (avec la machine allumée) :36

1. Extraire l'égouttoir (A15) (g. 22), le vider et le nettoyer.

2. Vider et nettoyer soigneusement le tiroir à marc (A11) en

prenant soin de retirer tous les résidus qui peuvent se dé- poser au fond : le pinceau fourni (D5) est doté d'une brosse adaptée à cette opération.

3. Contrôler la coupelle de condensation (A10) (de couleur

rouge) et, si elle est pleine, la vider. Attention ! Lors de l'extraction de l'égouttoir, il est obligatoire de toujours vider le tiroir à marc de café même s'il est peu rempli. Si cette opération n'est pas eectuée, lors de la préparation des cafés suivants, le tiroir à marc de café peut se remplir plus que prévu et obstruer la machine.

12.4 Nettoyage de l’égouttoir et de la coupelle de

condensation Attention ! L'égouttoir (A15) est doté d’un otteur (A13) (rouge) qui in- dique le niveau d’eau présent (g. 23). Avant que ce otteur ne dépasse du plateau d’appui pour tasses (A12), il est nécessaire de vider l’égouttoir et de le nettoyer, autrement l'eau peut dé- border et endommager la machine, le plan d'appui ou la zone autour.

Pour retirer l'égouttoir, procéder comme suit :

1. Extraire l’égouttoir et le tiroir à marc de café (A11) (g. 22);

2. Retirer le plateau d’appui pour tasses (A12), la grille égout-

toir (A14), ensuite vider l’égouttoir et le tiroir à marc et laver tous les composants.

3. Contrôler la coupelle de condensation de couleur rouge

(A15) et, si elle est pleine, la vider;

4. Remettre en place l’égouttoir ainsi que la grille et le tiroir

Risque de décharges électriques ! Avant de réaliser les opérations de nettoyage des parties in- ternes, la machine doit être éteinte (voir "5. Arrêt de l’appareil") et débranchée du secteur. Ne jamais plonger la machine dans l'eau.

1. Contrôler régulièrement (environ une fois par mois) que

l’intérieur de la machine (accessible une fois l’égouttoir enlevé) (A15) n’est pas sale. Si nécessaire, retirer les dépôts de café à l'aide du pinceau fourni (D5) et d'une éponge.

2. Aspirer tous les résidus à l’aide d’un aspirateur (g. 24).

12.6 Nettoyage du réservoir à eau

Nettoyer régulièrement (environ une fois par mois) et à chaque remplacement du ltre adoucisseur (D7) (si prévu) le réservoir à eau (A17) à l'aide d'un chion humide et d'un peu de nettoyant doux : rincer soigneusement avant de remplir et réinsérer le réservoir;

2. Retirer le ltre (si présent) et le rincer à l'eau claire ;

3. Remettre le ltre (si prévu), remplir le réservoir avec de

l'eau fraîche et remettre le réservoir ;

4. (Modèles avec ltre adoucisseur uniquement) Faire couler

environ 100 ml d'eau chaude pour réactiver le ltre.

12.7 Nettoyage des becs verseurs de café

1. Nettoyer régulièrement les becs verseurs de la buse à café

(A9) en utilisant une éponge ou un chion (g. 25A);

2. Contrôler que les trous des becs verseurs de café ne soient

pas bouchés. Si nécessaire, enlever les dépôts de café à l'aide d'un cure-dents (g. 25B). 25B 25A

12.8 Nettoyage de l’entonnoir pour l’introduction

du café moulu Contrôler périodiquement (environ une fois par mois) que l’en- tonnoir pour l’introduction du café prémoulu (A4) ne soit pas bouché. Si nécessaire, enlever les dépôts de café à l'aide du pinceau (D5) fourni.

12.9 Nettoyage de l'infuseur

L’infuseur (A20) doit être nettoyé au moins une fois par mois. Attention ! L'infuseur ne peut pas être extrait quand la machine est allumée.

1. S'assurer que la machine ait eectué correctement l'arrêt

(voir chapitre "5. Arrêt de l’appareil");37 2. Extraire le réservoir à eau (A17) (g. 3);3. Ouvrir le volet infuseur (A19) ( g. 26) situé sur le côté droit;4. Pousser vers l’intérieur les deux boutons de décrochage tout en tirant l’infuseur vers l’extérieur pour l’extraire (g. 27) ;5. Plonger pendant environ 5 minutes l'infuseur dans l'eau puis le rincer sous le robinet ;Attention ! RINCER UNIQUEMENT À L'EAU PAS DE NETTOYANTS PAS DE LAVEVAISSELLENettoyer l'infuseur sans utiliser de nettoyants, il pourrait s'abîmer.6. À l'aide du pinceau (D5), nettoyer les éventuels résidus de café sur le logement de l'infuseur, visibles par le volet infuseur;

7. Après le nettoyage, remettre l'infuseur en place en l'en-

lant dans le support (g. 28) ; puis appuyer sur l'inscription PUSH jusqu'au « clic » d'accrochage ;

PUSH Nota Bene ! Si l'infuseur est dicile à insérer, il est nécessaire (avant l'in-sertion) de le mettre à la bonne dimension en appuyant sur les deux leviers comme indiqué sur la g. 29.

PUSH 8. Une fois inséré, s'assurer que les deux boutons rouges aient joué vers l’extérieur (g. 30) ;9. Fermer le volet infuseur;10. Réinsérer le réservoir à eau.

12.10 Nettoyage du pot à lait

Pour que le mousseur à lait fonctionne bien, nettoyer le pot à lait (E) de la façon décrite ci-après, tous les deux jours :1. Extraire le couvercle (E2);2. Retirer le tube de distribution du lait (E5) et le tube de prise (E4) (g. 31);

3. Tourner dans le sens inverse des aiguilles d'une montre le bouton de réglage de la mousse (E1) jusqu'à la position "INSERT" (g. 31) et l'extraire en le tirant vers le haut;4. Laver soigneusement tous les composants à l'eau chaude et avec un nettoyant doux. Tous les composants peuvent être lavés au lave-vaisselle, à condition de les placer dans le panier supérieur. Faire particulièrement atten-tion à ce qu'il n'y ait pas de résidus de lait sur le creux et le tube situés sous le bouton (g. 32) : éventuellement racler le tube à l'aide d'un cure-dent ;5. Rincer l'intérieur du lo-gement du bouton de réglage de la mousse à l'eau courante (g. 33) ;6. Vérier également que le tube de prise et le tube de distribution du lait ne soient pas bouchés par des résidus de lait ;7. Remonter le bouton en l’insérant au niveau de "INSERT", le tube de dis-tribution et le tube de prise du lait ;8. Remettre le couvercle du pot à lait (E2) en place.

12.11 Nettoyage du gicleur eau chaude

Nettoyer le gicleur (A8) après chaque préparation de lait à l’aide d’une éponge, en éliminant les résidus de lait déposés sur les joints (g. 21).

• Avant l'utilisation, lire les instructions et l'étiquette du dé- tartrant reportées sur l'emballage du détartrant.

• Il est recommandé d'utiliser exclusivement du détartrant De’Longhi. L'utilisation de détartrants non appropriés, ainsi que le détartrage non régulièrement eectué, peut entraîner l'apparition de défauts non couverts par la ga- rantie du producteur.

• Le détartrant peut endommager les surfaces délica- tes. Si le produit est renversé accidentellement, essuyer immédiatement. Pour eectuer le détartrage Détartrant Détartrant De’Longhi Récipient Capacité conseillée : 2 l Temps ~45min

• Détartrer la machine lorsque l’écran ache "DÉTARTRAGE NÉCESSAIRE""OK POUR DÉMARRER (~45min)" : si l'on désire procéder tout de suite au détartrage, appuyer sur et suivre les opérations depuis le point 3. Pour remettre le détartrage à un autre moment, presser : le symbole sur l'écran rappelle que l'ap- pareil a besoin d'être détartré. (Le message sera reproposé à chaque allumage). Pour accéder au menu de détartrage :

1. Appuyer sur la touche “ ” (C3) pour entrer dans le

2. Appuyer sur “DÉTARTRAGE” et suivre les indications sur

3. "RETIRER LE FILTRE À EAU" (g. 34); extraire le réservoir à

eau (A17), enlever le ltre à eau (D7) (si présent), vider le réservoir à eau. Appuyer sur ;

Verser dans le réservoir à eau le détartrant jusqu'au niveau A (correspondant à un emballage de 100ml) imprimé sur le côté interne du réservoir ; ajouter donc de l'eau (un litre) jusqu'à atteindre le niveau B ; réinsérer le réservoir à eau. Appuyer sur ;

5. “VIDER ÉGOUTTOIR” (g. 22) :

6. Enlever, vider et réinsérer le bac égouttoir (A15) et le tiroir

à marc (A11). Appuyer sur ;

7. “METTRE UN RÉCIPIENT 2l PRESSER OK POUR DÉMARRER” :

Placer un récipient vide ayant une capacité minimale de 2 litres (g. 9) sous la buse à eau chaude (D6) et sous le bec verseur de café (A9); Attention ! Risque de brûlures De l'eau chaude contenant des acides sort de la buse à eau chaude et du bec verseur de café. Éviter tout contact avec cette solution.

8. Appuyer sur pour conrmer l’introduction

de la solution détartrante. L'écran ache “DÉTARTRAGE EN COURS, VEUILLEZ PATIENTER” : Le programme de dé- tartrage commence et le détartrant coule aussi bien de la buse à eau chaude que du bec verseur de café et eectue automatiquement toute une série de rinçages à intervalles pour éliminer les résidus de calcaire de l'intérieur de la machine ; Après environ 25 minutes, l’appareil interrompt le détartrage.

9. “RINCER ET REMPLIR D’EAU JUSQU'AU NIVEAU MAX” (g. 4)

: l’appareil est maintenant prêt pour un processus de rin- çage à l'eau fraîche. Vider le récipient utilisé pour recueillir la solution détartrante et extraire le réservoir d’eau, le vider, le rincer à l’eau courante, le remplir jusqu’au niveau MAX avec de l’eau fraîche et l'insérer dans la machine ;

10. “METTRE UN RÉCIPIENT 2l OK POUR LANCER LE RINÇAGE” :

Après l’avoir vidé, replacer le récipient utilisé pour récupé- rer la solution détartrante sous le bec verseur de café et la buse à eau chaude (g. 9) et appuyer sur

11. L’eau chaude sort d'abord du bec verseur de café et ensuite

de la buse à eau chaude et l'écran ache “RINÇAGE EN COURS” ;

12. Lorsque l'eau dans le ré-

servoir est nie, vider le récipient utilisé pour ré- cupérer l'eau de rinçage ;

13. (Si le ltre était installé)

“INSÉRER LE FILTRE DANS

SON LOGEMENT“ (g. 36). Appuyer sur et extraire le réservoir à eau, réinsérer, si enlevé précédemment, le ltre adoucisseur;

4) : Remplir le réservoir jusqu'au niveau MAX avec de l'eau

15. “INSÉRER LE RÉSERVOIR À EAU” (g. 5) : Réinsérer le réser-

Après l’avoir vidé, replacer le récipient utilisé pour récupé- rer la solution détartrante sous la buse à eau chaude (g.

17. L’eau chaude sort de la buse à eau chaude/vapeur et l'écran

enlever, vider et réinsérer l’égouttoir (A15) et le tiroir à marc de café (A11): appuyer sur ;

19. “DÉTARTRAGE TERMINÉ”: appuyer sur ;

20. “REMPLIR LE RÉSERVOIR D'EAU FRAÎCHE” : vider le ré-

cipient utilisé pour récupérer l'eau de rinçage, extraire et remplir le réservoir d’eau fraîche jusqu'au niveau MAX et le réinsérer dans la machine. L'opération de détartrage est terminée. Nota Bene !

• Si le cycle de détartrage ne se termine pas correctement (ex. coupure de courant), nous conseillons de répéter le cycle;

• Il est tout à fait normal, après avoir eectué le détartrage, de trouver de l'eau dans le tiroir à marc de café (A11).

• L’appareil a besoin d’un troisième rinçage, si le réservoir à eau n'a pas été rempli jusqu'au niveau MAX : ceci pour s'assurer que la solution détartrante a complètement été vidée des circuits internes de l'appareil. Avant de lancer le rinçage, se rappeler de vider l’égouttoir ;

• L’éventuelle demande de la machine de deux cycles de détartrage à court terme est normale, cela dépend du sys- tème de contrôle avancé installé sur la machine.

14. PROGRAMMATION DE LA DURETÉ DE L'EAU

Le message “DÉTARTRAGE NÉCESSAIRE OK POUR DÉMARRER ~ 45MIN ” s'ache uniquement après une période de fonctionnement préréglée qui dépend de la dureté de l’eau. La machine est précongurée en usine sur le "NIVEAU 4" de du- reté. Il est possible de programmer la machine en fonction de la dureté réelle de l'eau courante dans les diérentes régions, en rendant ainsi l'opération de détartrage moins fréquente.

14.1 Mesure de la dureté de l'eau

1. Retirer la bande réactive fournie TOTAL HARDNESS TEST

(D1) de son emballage.

2. Plonger entièrement la bande réactive dans un verre d'eau

pendant environ une seconde.

3. Extraire la bande de l'eau et la secouer légèrement. Après

une minute, 1, 2, 3 ou 4 petits carrés rouges se forment, en fonction de la dureté de l'eau ; chaque petit carré corres- pond à 1 niveau. Bande réactive Dureté de l'eau Niveau 1 = eau douce Niveau 2 = eau peu dure Niveau 3 = eau dure Niveau 4 = eau très dure

14.2 Réglage de la dureté de l'eau

1. Accéder au menu comme indiqué au paragraphe "6.1 Ac-

2. Appuyer sur "DURETÉ DE L’EAU“;

3. "DURETÉ DE L'EAU, ACTUEL SOULIGNÉ" : Appuyer sur le

niveau souhaité (Niveau 1 = eau douce; Niveau 4 = eau très dure);

4. Appuyer sur pour revenir à la page

d’accueil. La machine est maintenant reprogrammée selon le nouveau réglage de la dureté de l’eau.

15. FILTRE ADOUCISSEUR

Certains modèles sont dotés d'un ltre adoucisseur (D7) : si votre modèle n'en est pas doté, nous vous conseillons de l'ache- ter auprès des centres d'assistance agréés De'Longhi. Pour une utilisation correcte du ltre, suivre les instructions indiquées ci-après.

15.1 Installation du ltre

1. Retirer le ltre (D7) de l'emballage;

2. Accéder au menu comme indiqué au paragraphe "6.1 Ac-

3. Appuyer sur “FILTRE À EAU”;

4. “TOURNER LE DATEUR JUSQU’AUX 2 PROCHAINS MOIS” (g.

37): tourner le disque du dateur an de visualiser les 2 prochains mois d'utilisation. Appuyer sur ;40

Nota Bene Le ltre a une durée de deux mois si l'appareil est utilisé nor- malement, en revanche, si la machine n'est pas utilisée tout en ayant le ltre installé, celui-ci a une durée de 3 semaines maximum.

5. “FAIRE COULER EAU JUSQU'À CE QU'ELLE SORTE” (g. 38) :

Pour activer le ltre, faire couler de l’eau du robinet dans l’orice du ltre comme indiqué sur la gure, jusqu’à ce que l’eau sorte par les ouvertures latérales pendant plus d’une minute. Appuyer sur ;

6. Extraire le réservoir (A17) de la machine et le remplir d'eau.

7. “PLONGER LE FILTRE ET FAIRE SORTIR LES BULLES D'AIR”

(g. 39) : Insérer le ltre à l'intérieur du réservoir et le plon- ger complètement pendant une dizaine de secondes, en l'inclinant et en appuyant légèrement dessus an de per- mettre aux bulles d'air de sortir. Appuyer sur

SON LOGEMENT“ : Insérer le ltre (D7) dans son logement (g. 36) et le presser à fond. Appuyer sur ;

9. "INSÉRER LE RÉSERVOIR

À EAU" : Refermer le ré- servoir avec le couvercle (A17), puis réinsérer le réservoir dans la machine (g. 5);

10. “METTRE UN RÉCIPIENT 0,5L OK POUR ACTIVER LE FILTRE”

(g. 7): mettre le récipient sous la buse à eau chaude (D6) et appuyer sur : la distribution commence et s'interrompt automatiquement. Le ltre est maintenant activé et il est possible de continuer à utiliser la machine.

15.2 Remplacement du ltre

Remplacer le ltre (D7) lorsque l'écran ache “REMPLACER LE FILTRE À EAU, APPUYER SUR OK POUR DÉMARRER”: si l’on sou- haite procéder toute de suite au remplacement, appuyer sur et suivre les opérations à partir du point 5. Pour remettre le remplacement à plus tard, appuyer sur : le symbole sur l’écran rappelle qu’il est nécessaire de remplacer le ltre. Pour le remplacement, procé- der comme suit:

1. Retirer le réservoir (A17) et le ltre usagé;

2. Retirer le nouveau ltre de son emballage ;

3. Accéder au menu comme indiqué au paragraphe "6.1 Ac-

4. Procéder en suivant les opérations illustrées au paragraphe

précédent depuis le point 3. Le ltre est maintenant activé et il est possible de continuer à utiliser la machine. Nota Bene ! Quand les deux mois de durée se sont écoulés (voir dateur), ou si l'appareil n'est pas utilisé pendant 3 semaines, procéder au retrait du ltre même si la machine ne l'exige pas encore.

15.3 Enlever le ltre

Pour continuer à utiliser l'appareil sans ltre (D7) il faut l'enlever et le signaler à la machine. Procéder de la manière suivante :

1. Retirer le réservoir (A17) et le ltre usagé;

2. Accéder au menu comme indiqué au paragraphe "6.1 Ac-

3. Appuyer sur “FILTRE À EAU”;

4. Presser le sélecteur correspondant à “RETIRER LE FILTRE À

5. “RETRAIT FILTRE CONFIRMER ?” : appuyer sur

(si en revanche on souhaite revenir au menu réglages, appuyer sur )

6. "FILTRE RETIRÉ" : l’appareil a enregistré la modica-

tion. Appuyer sur pour revenir à la page d’accueil. Nota Bene ! Quand les deux mois de durée se sont écoulés (voir dateur), ou si l'appareil n'est pas utilisé pendant 3 semaines, procéder au retrait du ltre même si la machine ne l'exige pas encore.

16. DONNÉES TECHNIQUES

Tension : 220-240 V~ 50-60 Hz max. 10 A Puissance : 1450 W Pression : 1,9 MPa (19 bars) Capacité du réservoir à eau : 1,8 l Dimensions LxPxH : 240x440x360 mm Longueur du cordon : 1750 mm41

L’eau dans le réservoir (A17) est insusante. Remplir le réservoir à eau et l'insérer correc- tement, en l'enfonçant à fond jusqu'à son accrochage. INSÉRER LE RÉSERVOIR À EAU Le réservoir (A17) n'est pas inséré correctement. Insérer correctement le réservoir en l’enfon- çant à fond. VIDER LE TIROIR À MARC Le tiroir à marc (A11) de café est plein. Vider le tiroir à marc, le bac égouttoir (A15) et eectuer le nettoyage, puis les réinsérer. Im- portant: lors de l'extraction de l'égouttoir, il est obligatoire de toujours vider le tiroir à marc de café même s'il est peu rempli. Si cette opération n'est pas eectuée, lors de la préparation des cafés suivants, le tiroir à marc de café peut se remplir plus que prévu et obstruer la machine.

17. MESSAGES AFFICHÉS À L'ÉCRAN

Poids: 10 kg Capacité max. du réservoir à grains : 300 g Bande de fréquence: 2400 - 2483,5 MHz Puissance maximum de transmission 10 mW

16.1 Conseils pour l’Économie d’Énergie

• Pour réduire la consommation d'énergie toujours enlever le pot à lait (E). Eectuer les essais relatifs à la consomma- tion d’énergie sans le pot à lait et les accessoires;

• Programmer l'arrêt automatique à 15 minutes (voir para- graphe "6.7 Arrêt automatique (veille)"):

• Activer l’Économie d’Énergie (voir paragraphe "6.8 Écono- mie d'énergie");

• Quand la machine l’exige, eectuer le cycle de détartrage.42

MESSAGE AFFICHÉ CAUSE POSSIBLE SOLUTION

INSÉRER LE TIROIR À MARC Après le nettoyage le tiroir à marc (A11) n'a pas été inséré. Extraire le bac égouttoir (A15) et insérer le ti- roir à marc.

MAXI La fonction café pré-moulu a été sélectionnée mais aucun café pré-moulu n'a été versé dans l'entonnoir (A4)

Introduire le café prémoulu dans l'entonnoir (g. 12) et répéter la distribution

MAXI Un café LONG avec café prémoulu a été demandé Introduire le café prémoulu dans l'entonnoir (A4)(g. 12) et appuyer sur le sélecteur corres- pondant à “OK” pour continuer et terminer la distribution. REMPLIR LE

Le café en grains est terminé. Remplir le réservoir à grains (A4) (g. 10)

L'entonnoir (A4) pour le café pré-moulu est bouché. Vider l'entonnoir à l'aide du pinceau (D5), de la façon décrite dans le par. "12.8 Nettoyage de l’entonnoir pour l’introduction du café moulu".43

La mouture est trop ne et le café sort par conséquent trop lentement ou ne sort pas du tout. Répéter la distribution du café et tourner d'un cran, vers le numéro 7 dans le sens des aiguilles d'une montre, le bouton de réglage de la mouture (A5) (g. 13) pendant que le moulin à café est en marche. Si après avoir fait au moins 2 cafés, la distribution est encore trop lente, répéter la correction en tournant le bouton de réglage d'un autre cran (par. "7.5 Réglage du moulin à café"

. Si le problème persiste, vérier que le réservoir à eau (A17) soit inséré à fond. En présence du ltre adoucisseur (D7) une bulle d'air a pu être relâchée à l'intérieur du circuit et en a bloqué l’écoulement. Insérer la buse à eau chaude (D6) dans la ma- chine et débiter un peu d'eau jusqu'à ce que le ux soit régulier.

CAFÉ Trop de café a été utilisé. Sélectionner un arôme plus léger en appuyant sur la touche “ARÔME” (C1) ou réduire la quan- tité de café moulu (une cuillère-doseuse maxi). INSÉRER LA BUSE À EAU La buse à eau (D6) n'est pas insérée ou est mal insérée Insérer la buse à eau en la poussant à fond. INSÉRER POT À LAIT Le pot à lait (E) n’est pas inséré correctement. Insérer le pot à lait en le poussant à fond.44

INFUSEUR Après le nettoyage, l'infuseur (A20) n'a pas été réinséré. Insérer l'infuseur de la façon décrite dans le pa- ragraphe "12.9 Nettoyage de l'infuseur".

DÉMARRER Le circuit hydraulique est vide Appuyer sur le sélecteur correspondant à “OK”et faire s'écouler l'eau de la buse (D6): la distribution s'interrompt automatiquement. Si le problème persiste, vérier que le réservoir à eau (A17) soit inséré à fond.

Le pot à lait a été inséré avec le bouton de ré- glage mousse (E1) sur la position “CLEAN”. Si l'on souhaite utiliser la fonction CLEAN, ap- puyer sur le sélecteur correspondant à “OK”, ou tourner le bouton de réglage mousse sur l'une des positions lait.

TOURNER LE BOUTON SUR

CLEAN CLEAN Juste après la distribution du lait, il est néces- saire d'eectuer le nettoyage des conduits in- ternes du pot à lait (E). Tourner le bouton de réglage de la mousse (E1) sur CLEAN (g. 19).45

Le pot à lait a été inséré avec le bouton de ré- glage mousse (E1) sur la position “CLEAN”. Tourner le bouton sur la position relative à la mousse souhaitée.

~45MIN Indique qu'il est nécessaire de détartrer la machine. Appuyer sur le sélecteur correspondant à “OK” pour lancer le détartrage ou “ESC” si l'on a l'intention de l'eectuer à un autre moment. Il est nécessaire d'eectuer au plus tôt le pro- gramme de détartrage décrit dans le chap. "13. Détartrage".

DÉMARRER Le ltre adoucisseur (D7) est usagé. Appuyer sur le sélecteur correspondant à “OK” pour remplacer le ltre ou l'enlever, ou sur "ESC" si l'on a l'intention de le faire à un autre moment. Suivre les instructions du chap. "15. Filtre adoucisseur". DYSFONCTION : CONSULTER LA NOTICE L'intérieur de la machine est très sale. Nettoyer soigneusement la machine de la façon décrite dans le chap. "12. Nettoyage". Si après le nettoyage, la machine ache encore le message, s'adresser à un centre d'assistance. Rappelle qu'il est nécessaire de nettoyer les conduits internes du pot à lait (E). Tourner le bouton de réglage de la mousse (E1) sur CLEAN (g. 19). rappelle qu'il est nécessaire de remplacer le ltre (D7). Remplacer le ltre ou le retirer en sui- vant les instructions du chapitre "15. Filtre adoucisseur". Rappelle qu'il est nécessaire de détartrer la machine. Il est nécessaire d'eectuer au plus tôt le pro- gramme de détartrage décrit dans le chap. "13. Détartrage". L’éventuelle demande de la machine de deux cycles de détartrage à court terme est nor- male, cela dépend du système de contrôle avancé installé sur la machine. Indique que l'économie d'énergie est activée. Pour désactiver l'économie d'énergie, procéder comme décrit au par. "6.8 Économie d'énergie".46

PROBLÈME CAUSE POSSIBLE SOLUTION

Le café n'est pas chaud. Les tasses n'ont pas été préchauées. Chauer les tasses en les rinçant avec de l'eau chaude (N.B. il est possible d'utiliser la fonc- tion eau chaude). L'infuseur s'est refroidi car 2/3 minutes se sont écoulées depuis le dernier café. Avant de faire le café, chauer l’infuseur avec un rinçage, en utilisant la fonction prévue à cet eet (voir par. "6.3 Rinçage"). La température du café réglée est trop basse. Régler à partir du menu une température de café plus élevée (voir par. "6.9 Température café"). Nota Bene : Le changement de température est plus ecace dans les boissons allongées. Le café est trop liquide ou n'a pas assez de crème. Le café est moulu trop grossièrement. Tourner le bouton de réglage de la mouture (A5) d'un cran vers le numéro 1 dans le sens in- verse des aiguilles d'une montre, pendant que le moulin à café est en marche (g. 13). Procé- der un cran à la fois jusqu'à l'obtention d'une distribution satisfaisante. L’eet est visible uni- quement après la distribution de 2 cafés (voir paragraphe "7.5 Réglage du moulin à café"). Le café n'est pas approprié. Utiliser du café pour machines à café espresso. Le café n’est pas frais. L’emballage du café est ouvert depuis trop longtemps et a perdu son goût. Le café sort trop lentement ou bien au goutte à goutte. Le café est moulu trop nement. Tourner le bouton de réglage de la mouture (A5) d'un cran, vers le numéro 7 dans le sens des aiguilles d'une montre, pendant que le moulin à café est en marche (g. 13). Procé- der un cran à la fois jusqu'à l'obtention d'une distribution satisfaisante. L’eet est visible uni- quement après la distribution de 2 cafés (voir paragraphe "7.5 Réglage du moulin à café"). Le café ne sort pas de l'un ou des deux becs verseurs de la buse. Les becs de la buse à café (A9) sont bouchés. Nettoyer les becs verseurs à l'aide d'un cure- dents (g. 25B).

18. RÉSOLUTION DES PROBLÈMES

Ci-après sont énumérés certains dysfonctionnements possibles. Si le problème ne peut pas être résolu de la façon décrite, contacter l'Assistance Technique.

VEUILLEZ PATIENTER L’appareil relève des impuretés à l'intérieur. Attendre que l'appareil soit à nouveau prêt à l'emploi et sélectionner de nouveau la boisson souhaitée. Si le problème persiste, s'adresser au Centre d'Assistance Agréé.47

PROBLÈME CAUSE POSSIBLE SOLUTION

Le café ne coule pas. L’appareil relève des impuretés à l'in- térieur : l’écran ache “Nettoyage en cours”. Attendre que l'appareil soit à nouveau prêt à l'emploi et sélectionner de nouveau la boisson souhaitée. Si le problème persiste, s'adresser au Centre d'Assistance Agréé. L'appareil ne s'allume pas Le connecteur du cordon d'alimenta- tion (D7) n'est pas bien inséré. Insérer le connecteur à fond dans son loge- ment à l'arrière de l'appareil (g. 1)

La che n'est pas branchée à la prise. Brancher la che à la prise (g. 1). L'interrupteur général (A22) n'est pas allumé. Appuyer sur l'interrupteur général (g. 2). L'infuseur ne peut pas être extrait L'arrêt n'a pas été eectué correctement Arrêter la machine en appuyant sur la touche (A15) (voir chap. "5. Arrêt de l’appareil"). Au terme du détartrage, l'appareil a besoin d'un troisième rinçage Durant les deux cycles de rinçage, le réservoir (A17) n’a pas été rempli jusqu’au niveau MAX Procéder comme requis par l’appareil, mais en vidant d’abord le bac égouttoir (A15), pour évi- ter que l’eau ne déborde. Le lait ne sort pas du tube de distribu- tion (E5) Le couvercle (E2) du pot à lait (E) est sale Nettoyer le couvercle du pot à lait de la façon dé- crite dans le par. "12.10 Nettoyage du pot à lait". Le lait contient des grosses bulles, sort par jets du tube de distribution du lait (E5) ou est peu mousseux Le lait n'est pas susamment froid ou n'est pas demi-écrémé ou écrémé. Utiliser de préférence du lait écrémé ou de- mi-écrémé, à la température du réfrigérateur (environ 5ºC). Si le résultat n'est pas encore le résultat souhaité, essayer de changer de marque de lait. Le bouton de réglage de la mousse (E1) est mal réglé. Régler selon les indications du chapitre "9. pré- paration de boissons chaudes au lait". Le couvercle (E2) ou le bouton de ré- glage de la mousse (E1) du pot à lait est sale Nettoyer le couvercle et le bouton du pot à lait de la façon décrite dans le par. "12.10 Net- toyage du pot à lait". Le gicleur eau chaude (A8) est sale Nettoyer le gicleur de la façon décrite dans le para- graphe "12.11 Nettoyage du gicleur eau chaude". La machine n’est pas utilisée et émet des bruits ou de petits nuages de vapeur La machine est prête à l’emploi ou a été éteinte depuis peu et quelques gouttes de condensation tombent à l’intérieur du vaporisateur encore chaud Ce phénomène fait partie du fonctionnement normal de l’appareil ; pour limiter le phéno- mène, vider l’égouttoir.De’Longhi Appliances via Seitz, 47 31100 Treviso Italia www.delonghi.com 5713239752_01_0721
