Caractéristiques techniques	Cuisinière à gaz avec four à convection, 5 brûleurs, capacité de 5,8 pieds cubes
Dimensions	Largeur : 76,2 cm, Profondeur : 73,7 cm, Hauteur : 91,4 cm
Type de combustible	Gaz naturel ou propane (kit de conversion inclus)
Fonctionnalités du four	Convection, nettoyage par pyrolyse, plusieurs modes de cuisson
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives
Entretien	Nettoyage facile grâce à la surface en acier inoxydable, nettoyage pyrolytique du four
Consommation énergétique	Classe énergétique non spécifiée, consommation dépendante de l'utilisation
Sécurité	Système d'arrêt automatique, verrouillage du four, protection contre les surchauffes
Garantie	Garantie limitée de 1 an sur les pièces et la main-d'œuvre
Informations générales	Modèle : MER4600LS, couleur : acier inoxydable, design moderne

FOIRE AUX QUESTIONS - MER4600LS MAYTAG

La cuisinière MAYTAG MER4600LS ne s'allume pas. Que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Les plaques de cuisson ne chauffent pas.

Assurez-vous que les commandes de la plaque de cuisson sont correctement réglées. Vérifiez également que les casseroles utilisées sont compatibles avec les plaques de cuisson. Si le problème continue, une inspection par un technicien peut être nécessaire.

Comment nettoyer la cuisinière sans l'endommager ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer les surfaces de la cuisinière. Évitez les produits chimiques agressifs et les tampons à récurer qui pourraient rayer la surface.

La fonction de minuterie ne fonctionne pas.

Assurez-vous que la minuterie est correctement réglée. Consultez le manuel d'utilisation pour des instructions spécifiques sur le réglage de la minuterie. Si le problème persiste, un dépannage peut être nécessaire.

La chaleur du four est inégale.

Vérifiez que les grilles du four sont correctement positionnées. Assurez-vous également que le four est préchauffé avant d'y placer les aliments. Si le problème persiste, il pourrait être nécessaire de calibrer le thermostat du four.

Le four dégage une odeur étrange lors de la première utilisation.

Il est normal que des odeurs se dégagent lors de la première utilisation en raison de la combustion des résidus de fabrication. Cela devrait disparaître après quelques utilisations. Assurez-vous de bien ventiler la cuisine.

Comment réinitialiser la cuisinière MAYTAG MER4600LS ?

Pour réinitialiser, débranchez la cuisinière pendant environ une minute, puis rebranchez-la. Cela peut aider à résoudre certains problèmes électroniques.

Les boutons de contrôle sont bloqués ou ne réagissent pas.

Vérifiez si les boutons sont propres et qu'aucun débris ne les empêche de tourner. Si les boutons restent bloqués, contactez le service client pour une assistance supplémentaire.

MODE D'EMPLOI MER4600LS MAYTAG

Sécurité de la cuisinière 21 Range Safety 42

ENTRETIEN ET RÉPARATION DE LA

CUISINIÈRE...... 24

Cycle d'autonettoyage (sur certains

modèles).... 24

Nettoyage général 25

INSTRUCTIONS D'INSTALLATION .... 27 INSTRUCCIONES DE

Outils et pièces.... 27

Exigences d'emplacement 27

Spécifications électriques - É.-U.

seulement 28

Spécifications électriques - Canada

seulement 30

INSTALLATION 30

Déballage de la cuisinière.... 30

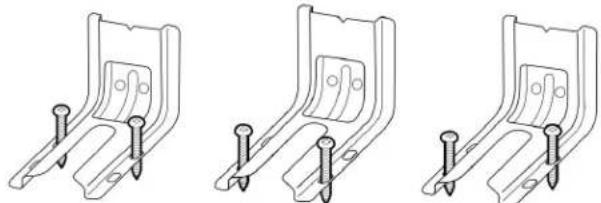

Installation de la

bride antibasculement.... 31

Réglage des pieds de nivellement .... 32

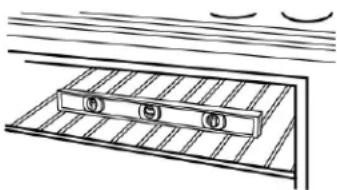

Ajustement de l'aplomb de la

cuisinière 32

Connexion électrique USA.... 33

19 Vérifier que la bride antibasculement

19 est bien installée et engagée ..... 38

Tiroir-réchaud ou tiroir de remisage

de qualité supérieure (sur certains

modèles).... 39

Tiroir de rangement (sur certains

modèles).... 40

Porte du four.... 40

Achever l'installation.... 40

Déplacement de la cuisinière...... 41

À conserver pour consultation par l'inspecteur local des installations électriques.

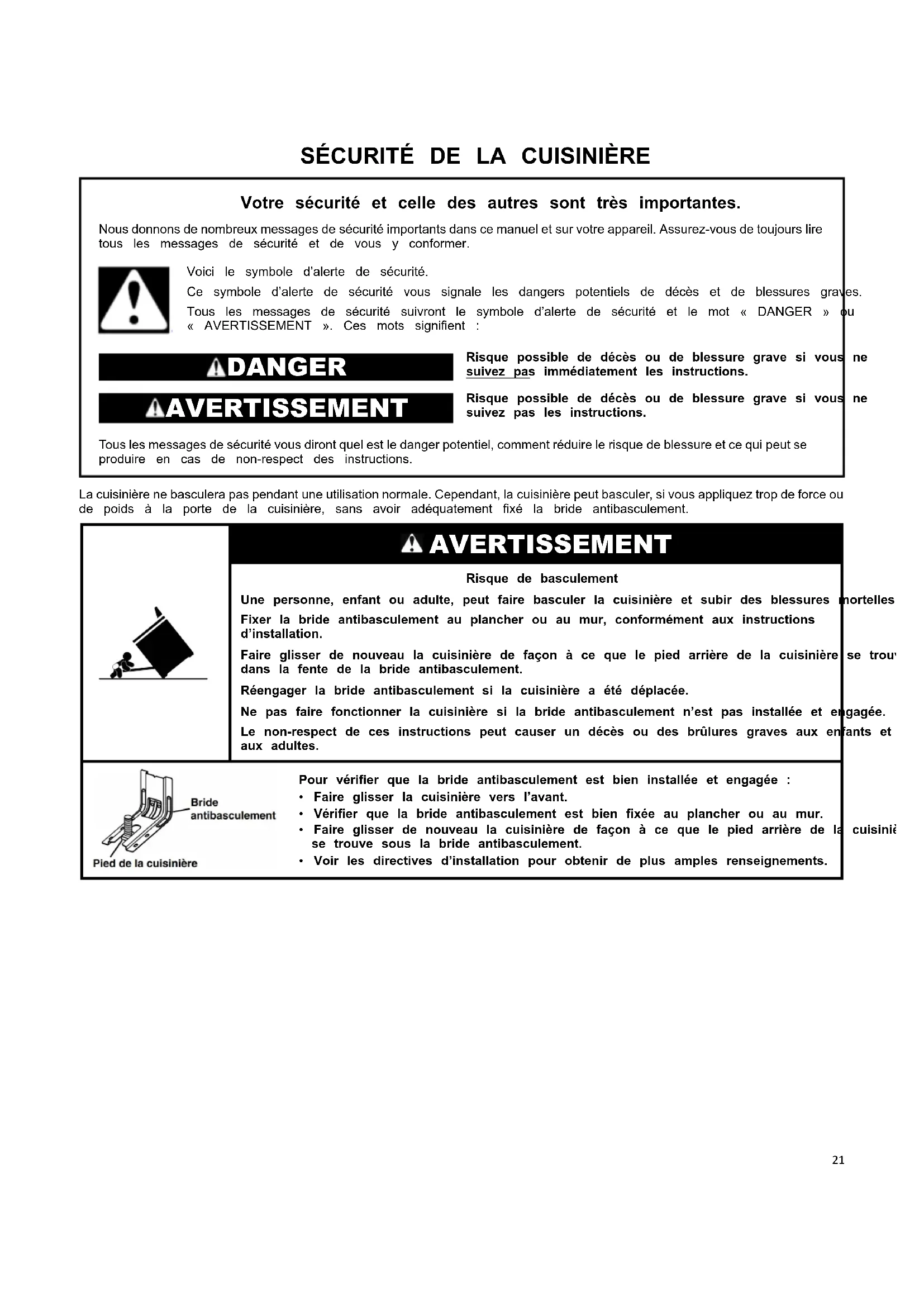

IMPORTANT:

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou de poids à la porte de la cuisinière, sans avoir adéquatement fixé la bride antibasculement.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trou dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

Bride antibasculement

Pied de la cuisinière

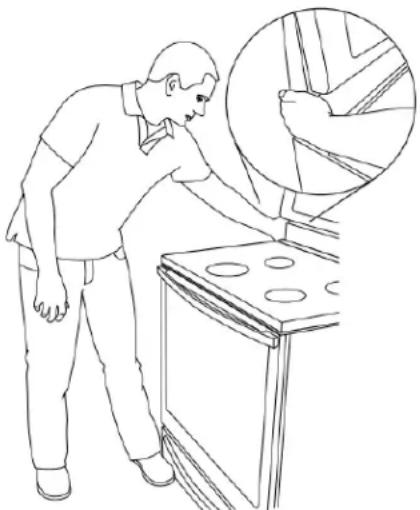

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l'avant.
• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.
• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la se trouve sous la bride antibasculement.
• Voir les directives d'installation pour obtenir de plus amples renseignements.

cuisiniè

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, il convient d'observer certaines précautions fondamentales, notamment :

■ AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE BASCULEMENT DE LA CUISINIÈRE, LA CUISINIÈRE DOIT ÊTRE FIXÉE EN INSTALLANT CORRECTEMENT LE DISPOSITIF ANTIBASCULEMENT. POUR VÉRIFIER SI LES APPAREILS SONT BIEN INSTALLÉS, FAIRE GLISSER DE NOUVEAU LA CUISINIÈRE VERS L'AVANT S'ASSURER QUE LE DISPOSITIF ANTIBASCULEMENT EST BIEN FIXÉ AU MUR OU AU PLANCHER, PUIS FAIRE GLISSER LA CUISINIÈRE VERS L'ARRIÈRE DE FAÇON À CE QUE LE PIED ARRIÈRE DE LA CUISINIÈRE SE TROUVE SOUS LA BRIDE ANTIBASCULEMENT.

■ AVERTISSEMENT : Risque d'incendie : Ne pas ranger d'objets sur les surfaces de cuisson. Ne jamais rien laiss sur la surface lorsqu'elle est laissée sans surveillance et qu'elle n'est pas utilisée. Ne jamais placer d'objets inflammables ou en plastique sur ou à proximité de la surface.

■ ATTENTION : Ne pas entreposer de produits d'intérêt pour les enfants dans les armoires au-dessus d'un appar ou sur le dosseret d'un appareil – Les enfants grimpant l'appareil pour atteindre ces objets pourraient gravement s blesser.

■ Installation conforme – L'appareil, lors de son installation, doit être correctement relié à la terre en conformité avec codes locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1-02. Au Canada, l'appareil doit être relié à la terre en respectant Code canadien de l'électricité. S'assurer que l'appareil est bien installé et que la mise à la terre est réalisée par technicien qualifié.

■ Ne jamais utiliser l'appareil pour chauffer ou réchauffer la pièce.

- Ne pas laisser les enfants seuls – Les enfants ne doivent pas être laissés seuls ou sans surveillance dans la zone l'appareil est utilisé. Ils ne doivent jamais être autorisés à s'asseoir ou à se tenir debout sur une partie quelconque l'appareil.

■ Porter des vêtements adaptés – Les vêtements pendants ou non ajustés ne doivent jamais être portés lorsqu'on utilise l'appareil.

- Entretien par l'utilisateur – Ne pas réparer ou remplacer une quelconque pièce de l'appareil sans recommandation spécifique du manuel. Toutes les autres tâches d'entretien doivent être effectuées par un technicien qualifié.

■ Entreposage dans ou sur l'appareil – Les matières inflammables ne doivent pas être entreposées dans un fo ou près de la surface de la table.

■ Cet appareil n'est pas conçu pour servir d'espace de rangement.

■ Ne pas utiliser d'eau sur les feux de friture – Étouffer, ou la flamme ou utiliser un extincteur avec agent chimiq sec ou mousseux.

■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l'aide d'une imprimante 3D).

Utiliser uniquement des mitaines sèches – Les mitaines humides ou trempées sur les surfaces chaudes peuvent provoquer des brûlures dues à la vapeur. Ne pas baisser le maniques toucher des éléments chauffants et chauds. Ne pas utiliser un chiffon ou tout autre tissu encombrant.

NE PAS TOUCHER LES UNITÉS DE SURFACE OU LES ZONES PRÈS DES UNITÉS DE SURFACE - Les unités de surface peuvent être chaudes même si elles sont de couleur foncée. Les zones près des unités de surface peuvent être suffisamment chaudes pour provoquer des brûlures. Pendant et après l'utilisation, ne pas toucher ou laisser des vêtements ou d'autres matériaux inflammables en contact avec les unités de surface ou les zones près sunités de surface tant qu'elles n'ont pas suffisamment refroidi. Parmi ces zones, on compte les éléments en spirale, la table de cuisson et les zones face à la table de cuisson.

Utiliser des ustensiles de taille appropriée – Cet appareil est équipé d'une ou plusieurs unités de surface de différentes tailles. Choisir des ustensiles ayant des fonds plats suffisamment grands pour couvrir l'élément chauffant de surface. L'utilisation d'ustensiles sous dimensionnés exposera une partie de l'élément chauffant à un contact direct et peut entraîner l'inflammation des vêtements. Un bon contact entre l'ustensile et le brûleur améliorera l'efficacité de la table.

Ne jamais laisser les surfaces de cuisson sans surveillance à des réglages de chaleur élevée – Les ébullitions provoquent de la fumée et des éclaboussures graisseuses qui peuvent s'enflammer.

Oassurer que les réflecteurs ou cuvettes ramasse-gouttes sont en place – L'absence de ces éléments pendant la cuisson peut endommager les conducteurs et composants se trouvant en dessous.

Revêtements de protection – Ne pas utiliser de papier aluminium pour recouvrir la surface des cuvettes ramasse-àgouttes ou le fond du four, sauf si le manuel le suggère. Une mauvaise installation de ces protecteurs peut entraîner un risque de décharge électrique ou d'incendie.

Ustensiles de cuisson émaillés – seuls certains types d'ustensiles en verre, vitrocéramique, céramique, terre cuite ou autre émaillage peuvent être utilisés sur la surface de la cuisinière sans briser en raison du changement de température soudain.

Les poignées des ustensiles doivent être tournées vers l'intérieur et ne doivent pas dépasser au-dessus des unités de surface de cuisson – Pour éviter le risque de orûlures, d'inflammation des matières inflammables et d'éclaboussures dues à un contact non intentionnel avec l'ustensile, la poignée d'un ustensile doit toujours être positionnée vers l'intérieur et ne doit pas dépasser au-dessus des surfaces de cuisson adjacentes.

Ne jeu pas tremper les éléments chauffants amovibles – Les éléments chauffants ne doivent jamais être immergés dans l'eau.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, il convient d'observer certaines précautions fondamentales, notamment :

■ Ne pas cuire sur une table de cuisson brisée – Si la de cuisson est cassée, les agents de nettoyage et les éclaboussures peuvent pénétrer dans la table de cuisson brisée et créer un risque de choc électrique. Contacter électricien qualifié immédiatement dans ce cas.
■ Nettoyer la table de cuisson avec précaution – Si une éponge ou un linge humide est utilisé pour nettoyer les éclaboussures sur une zone de cuisson chaude, faire attention aux brûlures dues à la vapeur. Certains nettoy peuvent produire des fumées toxiques si appliqués sur un surface chaude.
- Ouvrir la porte lentement – Laisser la chaleur ou la va s'échapper avant de retirer ou de remettre en place un - Ne pas faire chauffer un contenant qui n'a pas été ouv L'accumulation de pression pourrait faire éclater le contenant et causer des blessures.
■ Garder dégagés les conduits de ventilation du four.
■ Position des grilles du four – toujours placer les grilles position souhaitée lorsque le four est froid. Si une grille être déplacée pendant que le four est chaud, ne pas la poignée entrer en contact avec l'élément chaud du
■ NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU LES SURFACES INTÉRIEURES DU FOUR – Les éléments chauffants peuvent être chauds même s'ils sont de couleur foncée. Les surfaces intérieures du four peut être suffisamment chaudes pour provoquer des brûlures. Pendant et après l'utilisation, ne pas toucher ou laisser vêtements ou d'autres matériaux inflammables en contact avec les éléments chauffants ou les surfaces intérieures tant qu'ils n'ont pas suffisamment refroidi. Les autres surfaces de l'appareil peuvent devenir suffisamment chaudes pour causer des brûlures – les ouvertures de ventilation et les surfaces autour de ces ouvertures, les portes du four et les hublots de portes font partie de surfaces.

■table faut faire attention de ne pas laisser le papier aluminium et la sonde de cuisson entrer en contact avec les élément chauffants.

Pour les cuisinières autonettoyantes -

■ ATTENTION : NE PAS LAISSER D'ALIMENTS, D'USTENSILES DE CUISSON, ETC. DANS LE FOUR S PENDANT L'UTILISATION DU MODE DE NETTOYAGE PYROLYTIC.
ne pas nettoyer le joint de la porte – Le joint de la port essentiel pour une bonne étanchéité. Faire attention à ne pas frotter, endommager ou déplacer le joint.
■ Ne pas utiliser de nettoyants à four – Aucun nettoyant commercial ou revêtement de protection pour four
d'aucune sorte ne devrait être utilisé dans le four ou près de ses parties.
■ Ne nettoyer que les pièces indiquées dans le manuel.
■ Avant de mettre en marche l'autonettoyage – Enlever la à lechefrite et les autres ustensiles.
Pour les appareils avec hotte de ventilation -
Nettoyer régulièrement les hottes de ventilation – Ne pas laisser la graisse s'accumuler dans la hotte ou le filtre.
■ Lorsque des aliments sont flambés sous la hotte, mettre le ventilateur en marche.

Pour les cuisinières et fours intelligents

■ Utilisation à distance – cet appareil peut être configuré pour des permettre l'utilisation à distance en tout temps. Ne pas ranger de matériaux inflammables ou sensibles à la température sur le dessus ou près de la surface de l'appareil.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE LA CUISINIÈRE

Cycle d'autonettoyage (sur certains modèles)

WARNING

Risque de brûlures

Ne pas toucher le four au cours du programme d'autonettoyage.

Garder les enfants loin du four au cours du progra d'autonettoyage.

Le non-respect de ces instructions peut causer des brûlures.

Comment fonctionne le programme

IMPORTANT : Le chauffage et le refroidissement de la porcelain sur l'acier dans le four peuvent causer une décoloration, une p de lustre, des fissures minuscules et des craquements.

Le programme d'autonettoyage utilise des températures très élevées, brûlant les saletés pour les réduire en cendre.

Lorsque le four a complètement refroidi, retirer la cendre avec chiffon humide. Afin d'éviter de briser le verre, ne pas applique chiffon humide et froid sur la partie interne du hublot de la pu avant qu'il n'ait complètement refroidi.

Pour arrêter le programme d'autonettoyage à tout moment, appuyer sur la touche CANCEL (annulation) ou OFF/CANCEL (arrêt/annulation). Si la température est trop élevée, la porte du four reste verrouillée et « cool » (refroidissement) et « locked (verrouiller) s'affichent.

Tant que «» (verrouillé) est affiché, il est impossible d'ouvrir la porte du four. Pour éviter d'endommager la porte, ne pas force l'ouverture tant que » (verrouillé) est affiché.

Avant l'autonettoyage, s'assurer que la porte est complètement fermée sinon elle ne se verrouillera pas et le programme d'autonettoyage ne commencera pas.

Une fois la température de nettoyage atteinte, la commande électronique nécessite un délai de 12 heures avant qu'un autre programme d'autonettoyage puisse être lancé.

La lampe du four ne fonctionne pas durant le programme d'autonettoyage.

Commande électronique de four avec temps de nettoyage réglable (sur certains modèles)

IMPORTANT : La santé de certains oiseaux est très sensibl émanations qui surviennent durant le programme d'autonettoyage. L'exposition aux émanations peut entraîner la mort de certains oiseaux. Toujours déplacer les oiseaux dans autre pièce fermée et bien aérée.

Veiller à ce que la cuisine soit bien aérée pendant le prog d'autonettoyage afin d'aider à éliminer la chaleur, les odeurs, fumée.

Ne pas obstruer le ou les évents du four durant le progral d'autonettoyage. L'air doit pouvoir circuler librement. Selon vo

modèle, voir la section « Évent du four » ou « Évents

grammée du programme d'autonettoyage est réglable entre 2 h et 4 h 30 par tranches de 30 minutes. Les durées de nettoya suggérées sont de 2 h 30 pour des saletés légères et de 4

année des saletés abondantes. Pendant les 30 dernières minutes oure programme, le four refroidit.

Évent du four

Ne pas nettoyer, frotter, endommager ou déplacer le joint d'étanchéité de la porte du four.

Préparation de la hotte :

■ Sortir du four la lèchefrite, la grille, les ustensiles de cuisson au four et de rôtissage, les grilles du four, le papier d'aluminium et sur certains modèles, la sonde thermométrique.
Utiliser un chiffon humide pour nettoyer l'intérieur de la porte et une zone de 1 1/2 po (3,8 cm) sur le pourtour du cadre de la cavité du four, en prenant soin de ne pas déplacer ni plier le joint d'étanchéité.
■ Essuyer toute saleté décollée afin de réduire la fumée et d'éviter les dommages. À des températures élevées, les aliments réagissent avec la porcelaine. Cette réaction peut causer des taches, des attaques, des piqûres ou de légères taches blanches. Ceci n'affectera pas la performance de cuisson.
■ Enlever les articles de plastique de la table de cuisson, car ils peuvent fondre.
■ Enlever tous les articles du tiroir de remisage.

L'IMPORTANT : Lorsque la table de cuisson est en cours d'utilisation, le programme de nettoyage est désactivé. Lorsque le programme d'autonettoyage est en cours, la table de cuisson est verrouillée.

Pour utiliser l'autonettoyage :

1. Appuyer sur CLEAN ou SELF CLEAN (nettoyage ou autonettoyage).
2. Appuyer sur la touche « + » ou « - », ou sur la flèche « haut » ou « bas » de Temp/Time (température/durée) po entrer la durée du programme d'autonettoyage désirée.
3. Appuyer sur START (mise en marche).
   La porte du four se verrouille automatiquement. Les témoins lumineux Door locked (porte verrouillée) et Clean (nettoyage) s'allument. La durée résiduelle est également affichée.
4. Lorsque le programme d'autonettoyage est terminé et que le four est froid, les témoins lumineux Door locked (porte verrouillée) et Clean (nettoyage) s'éteignent.
5. Lorsque le four a complètement refroidi, retirer la cendre avec un chiffon humide.
   Pour quitter le programme d'autonettoyage avant la fin, appuyer sur CANCEL (annulation) ou OFF/CANCEL (arrêt/annulation). La porte se déverrouille dès que le four est froid.

Nettoyage général

NETTOYAGE DE LA TABLE DE CUISSON EN VITROCÉRAMIQUE

Méthode de nettoyage :

IMPORTANT : Avant le nettoyage, s'assurer que toutes les commandes sont éteintes et que le four et la table de cr

ten d'éviter d'endommager la table de cuisson, ne pas utiliser laine d'acier, de nettoyants en poudre abrasifs, d'eau de Javel, produit antirouille ou d'ammoniaque.

froids. Toujours suivre les instructions figurant sur les étiqués des produits de nettoyage.

1. Éliminer les salissures alimentaires avec le grattoir pour table de cuisson.

L'usage de savon, d'eau et d'un chiffon doux ou d'une ép suggéré en priorité, sauf indication contraire.

Ces

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et tomate, doivent être nettoyées dès que la cuisinière a refroidi. salissures peuvent endommager le fini.

Méthode de nettoyage :

Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer non abrasif : Nettoyer délicatement autour de la plaque signalétique, car le frottement pourrait en effacer les chiffres.

■ Affresh ^®† Nettoyant pour cuisine et appareils ménagers —réf. W10355010 (non fourni) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE : Afin d'éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de tampons en laine d'acier, de chiffons de lavage rêches ou d'essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule application ou quelques-unes.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter les dommages.

Nettoyant affres pour acier inoxydable - numéro de pièce W10355016 (vendu séparément) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

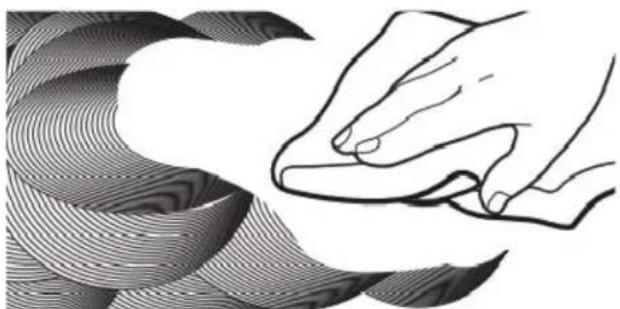

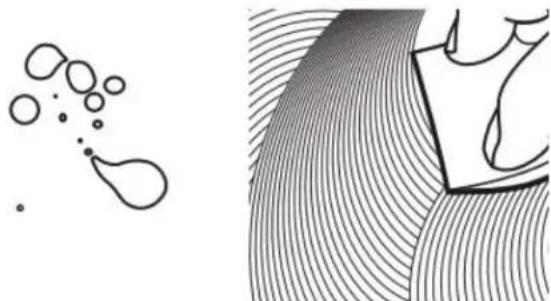

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent de blanchiment, de produits antirouille, d'ammoniaque ou d'hydroxyde de sodium (soude), car la surface peinte pourrait se tacher.

■ Pour faciliter le nettoyage, utiliser le grattoir pendant que table de cuisson est encore tiède, mais non brûlante au toucher. Il est recommandé de porter des mitaines de fo pour gratter la table de cuisson tiède. ■ Tenir le grattoir pour table de cuisson à un angle d'envir 45° par rapport à la surface de verre et gratter les salissures. Il convient d'appuyer fermement pour éliminer les salissures.

Laisser la table de cuisson refroidir complètement avant de passer à l'étape 2.

1. Appliquer quelques gouttes de nettoyant pour table de cuisson sur les zones concernées.

■ Frotter le nettoyant affresur la surface de la table de cuisson avec le tampon bleu à nettoyer les tables de cuisson. Il convient d'appuyer fermement pour éliminer les taches rebelles.
■ Laisser le produit nettoyant sécher en une pellicule blanchâtre avant de passer à l'étape 3.

1. Faire briller avec un chiffon ou un essuie-tout propre et CLAVETTES DE BRÛLEUR (sur certains modèles)

■ Répéter au besoin les étapes 1 à 3 pour les taches plus tenaces ou incrustées.

Le nécessaire complet de nettoyage pour tables de cuiss est offert sur commande. Il contient :

■ Grattoir pour table de cuisson
■ Nettoyant pour table de cuisson affresh
■ Tampons bleus pour nettoyer les tables de cuisson

Consulter le Guide de démarrage rapide pour les informa de commande.

COMMANDES DE LA TABLE DE CUISSON

Afin d'éviter d'endommager les commandes de la table de cuisson, ne pas utiliser de laine d'acier, de nettoyants abraç de nettoyant pour four.

Afin d'éviter toute détérioration, ne pas laisser tremper les boutons de commande. Lors de la réinstallation des boutons s'assurer que chaque bouton est à la position OFF (arrêt).

Sur certains modèles, ne pas enlever les joints sous les bo

Méthode de nettoyage :

■ Savon et eau : Tirer les boutons directement hors du ta de commande pour les enlever.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE D'FOUR

Afin d'éviter d'endommager le tableau de commande, ne pas utiliser de nettoyants abrasifs, de tampons en laine d'acier, chiffons de lavage rêches ou d'essuie-tout abrasifs.

Méthode de nettoyage :

Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau.
Nettoyant affresh® pour cuisine et appareils ménagers – numéro de pièce W10355010 (vendu séparément) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

ÉLÉMENTS EN SPIRALE (sur certains modèles)

Méthode de nettoyage :

■ Chiffon humide : S'assurer que les boutons de commandé sont désactivés et que les éléments sont froids.

Ne pas nettoyer ni immerger dans l'eau. Les salissures brûl lorsqu'elles chauffent.

Avant de retirer ou de remplacer les éléments en spirale et le cuvettes de brûleur, s'assurer qu'ils sont froids et que les bout de commande sont en position OFF (arrêt).

Retirer l'élément en spirale en poussant son pourtour vers le réceptacle. Le soulever suffisamment pour pouvoir dégager la cuvette de brûleur. Tirer l'élément en spirale en ligne droite pour dégager du réceptacle. Soulever la cuvette du brûleur pour la dégager.

Méthode de nettoyage :

Cuvettes de brûleur chromées

Laver fréquemment à l'eau savonneuse tiède. (Il n'est pas recommandé de laver les cuvettes chromées au lave-vaisselle.) I est possible d'utiliser un produit de nettoyage modérément abras et une spatule à récurer en plastique pour éliminer les taches senaces.

Pour les cuvettes de brûleur très sales, placer un morceau d'essuie-tout imbibé d'ammoniaque sur les taches et laisser tremper pendant une courte durée. Frotter ensuite doucement avec une spatule à récurer en plastique.

SURFACE SOUS LA TABLE DE CUISSON (sur certains modèles)

Le dessous de la table de cuisson à éléments en spirale est facilement accessible pour le nettoyage. Soulever la table de cuisson par les deux coins avant jusqu'à ce que le support s'est ou s'emboîte.

Méthode de nettoyage :

■ Nettoyant à vitre nettoyant doux liquide ou tampon à récurer non abrasif.
■ Affresh® pour cuisine et appareils ménagers – numéro de outons pièce W10355010 (vendu séparément) :

Consulter le Guide de démarrage rapide pour obtenir les

Afin d'éviter d'endommager la cuisinière, ne pas retirer la table cuisson.

GRILLES DU FOUR

Méthode de nettoyage :

■ Tampon en laine d'acier
■ Pour les grilles ternies qui glissent difficilement, enduire légèrement les glissières d'huile végétale; cela facilitera leur glissement.
■ Lave-vaisselle (réservoir d'eau de la grille d'étuvage uniquement; la grille d'étuvage n'est pas lavable au lave-vaisselle) : Bien que le réservoir soit durable, il perdra progressivement de son lustre et/ou se décolorera lorsqu'on le lave au lave-vaisselle.

TIROIR DE REMISAGE OU TIROIR-RÉCHAUD (sur certains modèles)

S'assurer que le tiroir de remisage ou le tiroir-réchaud est froid yide avant le nettoyage.

Méthode de nettoyage :

■nDétergent doux

CAVITÉ DU FOUR

Ne pas utiliser de nettoyants à four.

Les éclaboussures alimentaires doivent être nettoyées lorsque le four a refroidi. À des températures élevées, les aliments réagissent avec la porcelaine. Cette réaction peut causer des taches, des attaques, des piqûres ou de légères taches blanche

Méthode de nettoyage :

■ Programme de nettoyage : Voir la section « Programme d'autonettoyage ».

INSTRUCTIONS D'INSTALLATION SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chac des outils de la liste ci-dessous.

Outils nécessaires

■ Ruban à mesurer
■ Tournevis à tête plate
■ Tournevis à tête cruciforme
Niveau
■ Marteau
■ Perceuse manuelle ou électrique
■ Clé ou pince
■ Marqueur ou crayon
■ Lampe de poche
■ Clé dynamométrique

■ Ruban adhésif de masquage
■ Clé à cliquet de 1/4 po (6,4 mm)
■ Tourne-écrou de 1/4 po (6,4 mm)
■ Tourne-écrou de 3/8 po (9,5 mm) et 5/16 po (8 mm)
■ Foret de 1/8 po (3,2 mm) (pour planchers en bois)
■ Cisaille de ferblantier ou coupe-fils de gros diamètre (pour couper la tresse de mise à la terre, le cas échéant)

Pièces fournies

Vérifier que toutes les pièces sont présentes.

■ 3 écrous hexagonaux de 10-32 (fixés au bornier)
■ 3 attaches de bornes

■ La bride antibasculement doit être bien fixée au planche au mur. La profondeur du plancher peut nécessiter des plus longues pour l'ancrage de la bride dans le planche

Pièces nécessaires

En cas d'utilisation d'un cordon d'alimentation électrique :

■ Cordon d'alimentation (homologation UL) conçu pour l'utilisation avec une cuisinière. Le cordon devrait avoir une capacité nominale minimum de 250 V à 40 A ou 50 A compatible avec une ouverture d'un diamètre nominal de 1 38 po (3,5 cm) pour le raccordement et doit posséder esses à anneau ou des esses ouvertes avec bouts d'au
■ Un serre-câbles (homologation UL).

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section « Spécifications électriques » correspondante.

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

REMARQUE : S'assurer d'acheter uniquement des pièces et accessoires Whirlpool certifiés par le fabricant de l'appareil. peut que l'installation nécessite des pièces supplémentaires. commander, consulter les coordonnées indiquées dans le gu de démarrage rapide.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

■ Pour éliminer les risques de brûlure ou d'incendie en se penchant au-dessus d'une surface qui chauffe, il est déconseillé d'utiliser l'espace de rangement des armoires situées au-dessus de l'appareil. Si des armoires de rangement sont envisagées, le risque peut être réduit par l'installation d'une hotte de cuisinière dépassant le bas des armoires d'au moins 5 po (12,7 cm) horizontalement.

■ C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique est située sur le châssis derrière un coin supérieur de la porte ou un côté du tiroir.
■ La cuisinière doit être installée à un endroit pratique dans la cuisine.
■ Dans le cas d'une cuisinière encastrée, l'enceinte doit recouvrir complètement les côtés et l'arrière de la cuisinière.
■ Toutes les ouvertures dans le mur ou le plancher de l'emplacement d'installation de la cuisinière doivent être scellées.
■ Respecter les dimensions indiquées pour les ouvertures à découper dans les armoires. Ces dimensions constituent les valeurs minimales des dégagements.
■ La bride antibasculement doit être installée. Pour l'installation de la bride antibasculement fournie avec la cuisinière, voir la section « Installation de la bride antibasculement ».
■ Une source d'électricité avec liaison à la terre est nécessaire Consulter la section « Exigences électriques » appropriée.
■ Contacter un installateur de revêtement de sol qualifié, qui pourra déterminer si le revêtement de sol peut résister à un température d'au moins 200 °F (93 °C).
■ Dans le cas de l'installation de la cuisinière sur une moquet placer sous la cuisinière un tapis isolant ou une plaque de contreplaqué de 1/4 po (0,64 cm).

IMPORTANT : Pour éviter d'endommager les armoires, consulter le constructeur de la maison ou le fabricant des armoires pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194 °F (90 °C) pour les armoires en bois.

Résidence mobile - Spécifications supplémentaires à respecter lors de l'installation

L'installation de cette cuisinière doit s'effectuer conformément à l'norme Manufactured Home Construction Safety Standards, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, title 24, HUD, Part 280). Lorsque cette norme n'est pas applicable, utiliser la norme standard for Manufactured Home Installations,

ANSI ^e A225.1/NFPA 501A ou les dispositions des codes locaux. Au Canada, l'installation de cette cuisinière doit satisfaire aux estipulations de la version la plus récente de la norme CAN/CSA-Z240.1, ou des codes locaux en vigueur.

Critères à respecter pour une installation en résidence mobile :

■ Lorsque cette cuisinière est installée dans une maison mobile, elle doit être fixée selon les instructions de ce document.
■ Un cordon ou un câble d'alimentation à 4 fils doit être utilis lors d'une installation dans une maison mobile. Le câblage d des r'appareil devra être révisé. Voir la section « Raccordement II électrique - É.-U. seulement ».

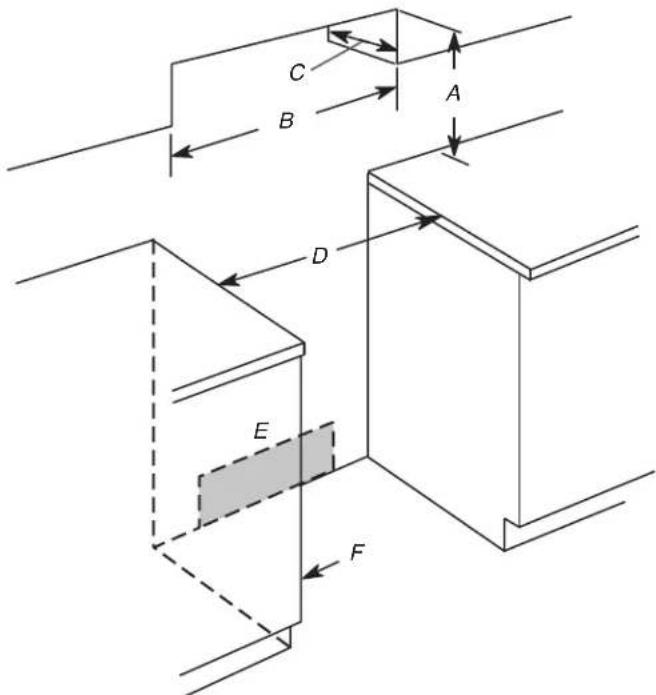

Dimensions de l'armoire

Les dimensions de l'espace entre les armoires correspondent une installation entre des armoires de 24 po (61,0 cm) de profondeur, avec comptoir de 25 po (64,0 cm) de profondeur 36 po (91,4 cm) de hauteur.

IMPORTANT: En cas d'installation d'une hotte ou d'un enser hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions fournies avec la hotte ou l'ensemble hotte/micro-ondes concernant les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson. Une cuisinière autoportante peut être installée sans aucun dégagement à proximité de parois combustibles.

C B A D E F

Spécifications électriques - É.-U. seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Si les codes le permettent et qu'un fil de mise à la terre sép utilisé, nous recommandons qu'un électricien qualifié détermine si le trajet du fil et son calibre respectent les codes locaux.

Ne pas utiliser de câble de rallonge.

S'assurer que le raccordement électrique est adéquat et conform au code national de l'électricité, ANSI/NFPA 70 – dernière éditici et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

AVERTISSEMENT: Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique. Vérifier avec un électricien ou un technicien de dépannage qualifié en cas de doute quant à la qualité de liaison à la terre de l'appareil. Ne pas modifier la prise du co d'alimentation. Si elle ne correspond pas à la prise de sortie, installer une prise appropriée par un électricien qualifié.

A. Pour le dégagement minimum vers la partie supérieure de la table de cuisson, voir la REMARQUE*
B. 30 po (76,2 cm) minimum de largeur d'ouverture
C. 13 po (33,0 cm) maximum de profondeur de l'armoire supérieure
D. 30 po (76,2 cm) minimum de largeur d'ouverture
E. Prise - 8 po (20,3 cm) à 22 po (55,9 cm) de l'une des armoires, 7 po (17,8 cm) maximum du plancher.
F. La porte ou les charnières de l'armoire ne doivent pas dépasser à l'intérieur de l'ouverture.

*REMARQUE : Distance de séparation de 24 po (61,0 cm) ou plus lorsque le fond d'une armoire de bois ou de métal est recouvert d'une planche ignifugée d'au moins 1/4 po (0,64 cm) recouverte d'une feuille métallique d'épaisseur égale ou supérieure à : acier calibre 28 MSG, acier inoxydable 0,015 po (0,4 mm), aluminium 0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm).

Distance de séparation minimale de 30 po (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'une armoire de bois ou de métal non protégée.

Raccordement électrique

Pour installer la cuisinière de façon appropriée, il faut éta type de raccords électriques qui sera utilisé et suivre les instructions de ce document.

La cuisinière doit être alimentée par une source d'électre une tension appropriées, comme spécifié sur la plaque signalétique. La plaque signalétique est située sur châssis derrière un coin supérieur de la porte ou un tiroir.

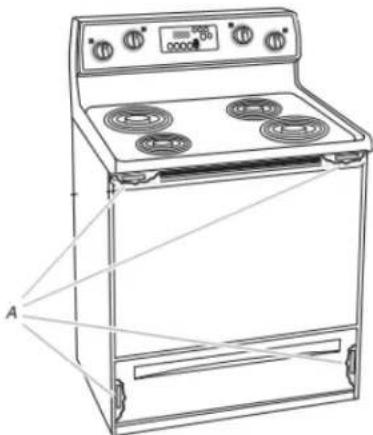

A. La plaque signalétique est située sur le châssis derrière un coin supérieur de la porte ou un côté du tiroir.

■ La borne du neutre de cette cuisinière est raccordée à la

caisse. Utiliser un cordon d'alimentation électrique (raccord

flexible) à 3 fils homologué UL, pour 40 ou 50 A. Voir

de la puissance nominale de la cuisinière. Si les codes

interdisent le raccordement de la terre au neutre, utiliser

cordon d'alimentation électrique à 4 fils de 250 V, 40 ol

en nominal et dont l'utilisation avec les cuisinières a été

Puissance nominale de la cuisinière*

Puissance nominale spécifiée du cordon d'alimentation et de la protection du circuit

120/240 V 120/208 V Courant

8,8–16,5 kW	7,8–12,5 kW	40 ou	50**
16,6–22,5 kW	12,6–18,5 kW	50

*La charge NEC calculée est inférieure à la charge totale connectée indiquée sur la plaque signalétique.

**Si l'appareil est branché à un circuit de 50 A, utiliser un cordon de 50 A avec la trousse. Pour les ensembles avec cordon de 50 A nominal, utiliser des trousses conçues pour être utilisées avec une ouverture de raccord d'un diamètre nominal de 1^3/8 po (34,9 mm).

■ L'emploi d'un disjoncteur est recommandé.

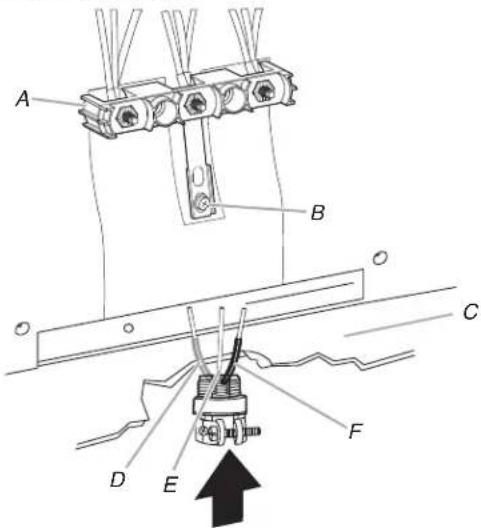

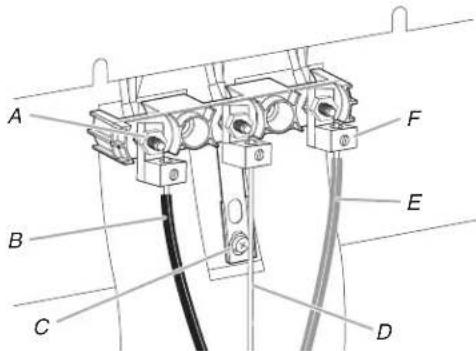

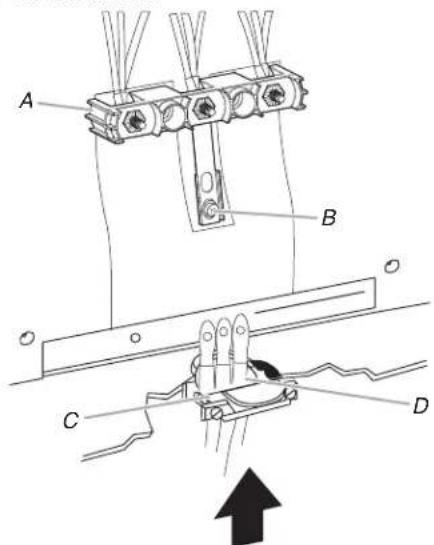

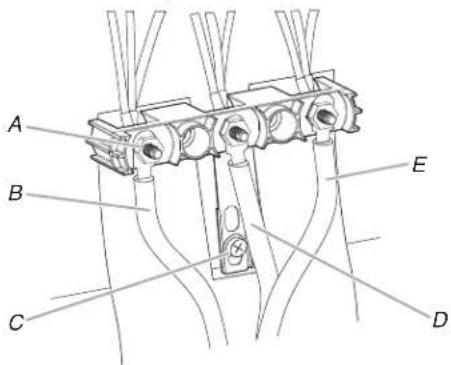

La cuisinière peut être raccordée directement au disjoncteur (ou coupe-circuit avec fusible) par l'intermédiaire d'un câble à conducteurs de cuivre ou d'aluminium, à blindage métallique flexible ou à gaine non métallique. Voir la section « Raccordement électrique – É.-U. seulement ».

■ Prévoir 2 à 3 pi (61,0 cm à 91,4 cm) de jeu pour le câble afin de pouvoir déplacer la cuisinière en cas de réparation.

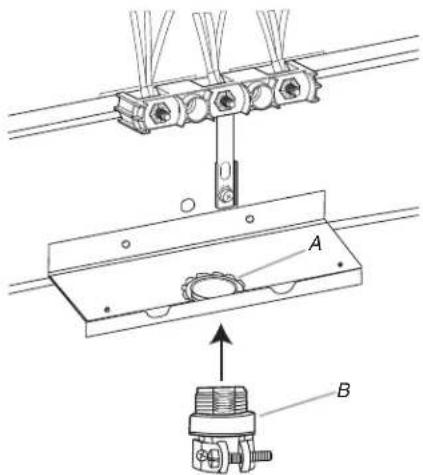

■ Un raccord de conduit homologué UL doit être fourni à chaque extrémité du câble d'alimentation électrique (à la cuisinière et à la boîte de connexion).

■ Le calibre des câbles et des raccordements doit être conforme à la puissance nominale de la cuisinière.

■ La fiche technique est située à l'arrière de la cuisinière, dans un sachet plastique transparent.

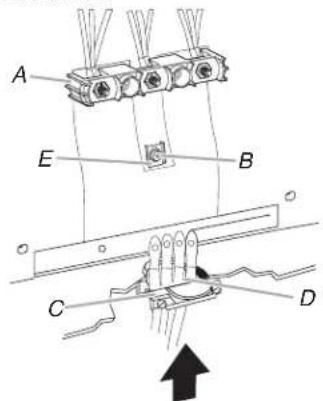

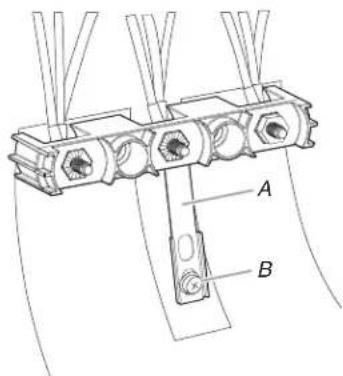

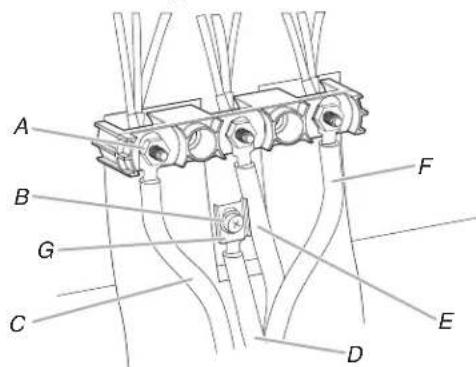

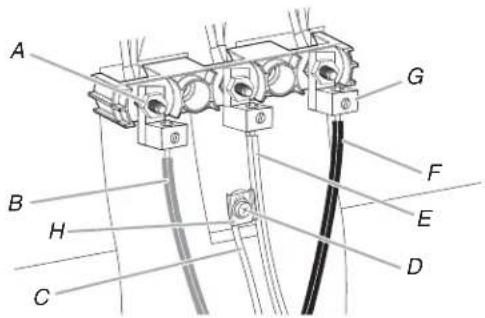

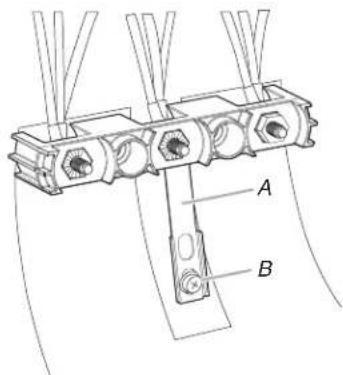

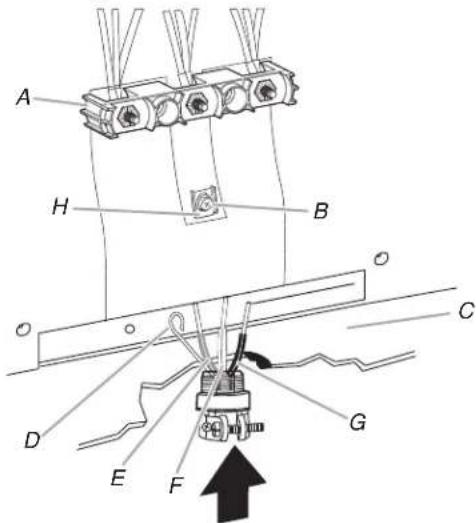

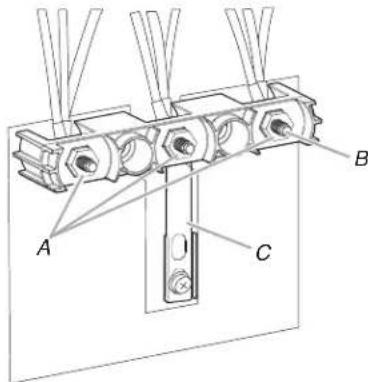

En cas de raccordement à un circuit à 4 conducteurs :

Cette cuisinière est fabriquée avec la mise à la terre connectée neutre par une liaison. Le circuit de mise à la terre doit être modifié pour que le conducteur de mise à la terre vert du co

Éalimentation électrique à 4 conducteurs soit raccordé à la caisse. Voir la section « Raccordement électrique - É.-U. seulement ».

té du Effectuer une mise à la terre à partir du connecteur neutre es illégal pour les nouvelles installations avec circuit de dérivation (1996 NEC), les maisons mobiles et les véhicules récréatifs ou dans les régions où les codes locaux interdisent la mise à la à partir du fil de neutre.

Lorsqu'un réceptacle à 4 fils 14-50R de type NEMA est utilisé, cordon d'alimentation à 4 fils (avec raccord flexible) pour cuisinière homologué UL de 250 V, 40 ou 50 A correspondant être utilisé. Ce cordon contient 4 fils de cuivre avec cosses à anneau ou cosses ouvertes avec bouts dégagés et fiche 14-50F de type NEMA d'un côté.

Le quatrième conducteur (mise à la terre) doit être identifié par une gaine verte, ou vert et jaune, et le conducteur neutre doit identifié par une gaine blanche. On doit utiliser un cordon de SRD ou SRDT avec un serre-câbles homologué UL d'au moins 4 pi (1,22 m) de long.

Prise murale à 4 fils (14-50R)

pour un conducteur en cuivre d'un cordon fils en cuivre est :

locaux Circuit de 40 A 2 conducteurs no 8 1 conducteur neutre no 10 (blanc)

1 conducteur de mise à la terre no 8 (vert)

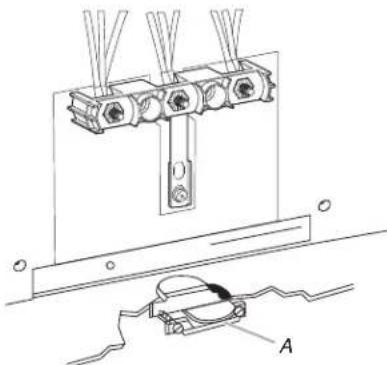

En cas de raccordement à un circuit à 3 conducteurs :

Il est possible que les codes locaux permettent l'utilisation d'un cordon d'alimentation (en spirale) pour cuisinière homologué UL, à 3 conducteurs, de 250 V à 40 ou 50 A. Ce cordon contien de cuivre avec cosses à anneau ou cosses ouvertes avec bou dégagés avec fiche 10-50P de type NEMA d'un côté. Des connecteurs du côté de l'appareil doivent être prévus au point d'entrée du cordon d'alimentation. Cet appareil utilise une prise courant à 3 conducteurs de type NEMA 10-50R.

Prise murale à 3 fils (10-50R)

Spécifications électriques – Canada seulement

■ Ne pas utiliser de câble de rallonge.

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Si on utilise un conducteur distinct de liaison à la terre lorsque du les codes le permettent, il est recommandé qu'un électricien qualifié vérifie que la liaison à la terre est adéquate et la section des fils conforme aux codes locaux.

Vérifier que le raccordement à la source d'électricité et le calibre des conducteurs sont conformes aux prescriptions de la plus récente édition de la norme CSA C22.1, partie 1 – Code canadien de l'électricité et de tout code ou règlement local en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

Association canadienne de normalisation

178 Rexdale Blvd.

■ En cas de doute quant à la qualité de la liaison à la terre de la cuisinière, consulter un électricien qualifié.

Puissance nominale de la cuisinière*			Puissance nominale spécifiée du cordon d'alimentation et de la protection du circuit
120/240 V	120/208 V	A
8,8–16,5 kW	7,8–12,5 kW	40 ou 50**
16,6–22,5 kW	12,6–18,5 kW	50

*La charge NEC calculée est inférieure à la charge totale connectée indiquée sur la plaque signalétique.

**Si l'appareil est branché à un circuit de 50 A, utiliser un cordon de 50 A avec la trousse. Pour les ensembles avec cordon de 50 A nominal, utiliser des trousses conçues pour être utilisées avec une ouverture de raccord d'un diamètre nominal de 1^3/8 po (34,9 mm).

■ On recommande d'utiliser un fusible ou un disjoncteur temporisé.
■ Cette cuisinière est équipée d'un cordon électrique homologué par la CSA International à brancher dans une prise murale standard 14-50R. Veiller à ce que la prise murale se trouve à proximité de l'emplacement définitif de la cuisinière.

A. Base d'expédition

1. Sur les cuisinières avec tiroir de remisage :

Retirer le tiroir de remisage. Voir la section « Enlever et remettre le tiroir ». Utiliser une clé à cliquet de 1/4 po (6 pour abaisser les pieds de nivellement arrière d'un demi-tour Utiliser une clé ou une pince pour abaisser les pieds de nivellement avant d'un demi-tour.

A. Clé à cliquet de C. Clé ou pince 1/4 po (6,4 mm) D. Pied de nivellement avant
B. Pied de nivellement arrière

Sur les cuisinières avec tiroir-réchaud ou tiroir de remisage de qualité supérieure :

Sur les cuisinières avec tiroir-réchaud ou tiroir de remisage de qualité supérieure, on ne peut pas accéder aux pieds arrière en retirant le tiroir-réchaud ou le tiroir de remisage de qualité

supérieure. Les pieds arrière doivent être ajustés depuis l'extérieur de la cuisinière. Utiliser une clé ou une pince pour abaisser les pieds de nivellement avant et arrière d'un demi-tour.

1. Déterminer et marquer l'axe central de l'espace à découper. Le montage peut être effectué du côté gauche ou droit de page découpe. Positionner la bride de montage contre le mur dar l'ouverture, de telle sorte que l'encoche en V de la bride s arrière trouve à 12 _16 po (31,9 cm) de l'axe central, comme illustré.

A. Pied de nivellement arrière
B. Clé ou pince
C. Pied de nivellement avant

Bride antibasculement

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Percer deux trous de 1/8 po (3 mm) qui correspondent aux trous de la bride selon la méthode de montage déterminée. Voir les illustrations suivantes.

Montage au plancher

Position arrière Position avant Diagonale (2 options)

Montage mural

été5. À l'aide d'un tournevis cruciforme et des 2 vispo12 x 1 (41,3 mm) fournies, visser la bride antibasculement au mur au plancher.
6. Rapprocher la cuisinière le plus près possible de l'ouverture afin de faciliter les raccordements électriques définitifs. Enlever la base d'expédition, le carton ou le panneau de fil de sous la cuisinière.
7. Déplacer la cuisinière dans son emplacement final en s'assurant que le pied de nivellement arrière glisse dans la bride antibasculement.

1. Ôter la bride antibasculement fixée par du ruban adhésif à brid l'intérieur du tiroir de remisage ou du tiroir-réchaud.
2. Déterminer la méthode de montage à utiliser : au plancher ou au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser la méthode de montage au mur. En cas d'installation de la cuisinière dans une résidence mobile, il est impératif de fixer la cuisinière au sol.

1. Déplacer la cuisinière vers l'avant sur sa plaque de transportorsque la cuisinière est à la hauteur souhaitée, vérifier que

son carton ou son panneau de fibres dur pour poursuivre l'installation de la cuisinière à l'aide des instructions d'installation suivantes.

l'espace sous la cuisinière est suffisant pour loger la bride antibasculement. Avant de faire glisser la cuisinière à son emplacement final, vérifier qu'il sera possible de faire glisser la bride antibasculement sous la cuisinière et sur le pied de nivellement arrière avant l'installation de la bride antibasculement.

Réglage des pieds de nivellement

1. Si un réglage de la hauteur de la cuisinière est nécessaire

utiliser une clé ou une pince pour desserrer les quatre pie de nivellement.

REMARQUE : En cas d'utilisation d'un jeu de garnitures, le dessus de la table de cuisson doit être plus haut que le plan de travail. Voir les instructions d'installation fournie avec le jeu de garnitures pour la hauteur correcte.

Cette opération peut être effectuée alors que la cuisinière repose sur sa partie postérieure ou sur deux pieds après été relevée en position verticale.

REMARQUE : Pour placer à nouveau la cuisinière en position

verticale, placer un carton ou un panneau de fibres dur devant

la cuisinière. À l'aide de deux personnes ou plus, replacer

cuisinière debout sur le carton ou le panneau de fibre.

tion évant Justement de l'aplomb de la uisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce le pied arrière de la cuisinière se trouve dans la feu la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

Déterminer si la cuisinière est munie de la technologie AquaLift ou Steam Clean (nettoyage à la vapeur) en consultant la secti « Entretien et nettoyage de la cuisinière ».

Pour les cuisinières équipées de la technologie

AquaLift® ou Steam Clean (nettoyage à la

vapeur) :

1. En fonction de la taille du niveau, le placer sur le bas du comme indiqué dans l'une des deux figures ci-dessous. Contrôler l'aplomb transversal et dans le sens avant/arrière.

que2. Si la cuisinière n'est pas de niveau, tirer la cuisinière vers te de l'avant jusqu'à ce que le pied de nivellement arrière sorte c bride antibasculement.

été3. Suivre les instructions fournies pour le type 1 ou 2, en fon du type de tiroir fourni avec la cuisinière.

Pour les cuisinières qui ne possèdent pas la technologie La technologie Aqua® du Steam Clean (nettoyage à la vapeur) :

1. Placer une grille plate dans le four.
2. Placer un niveau sur la grille et contrôler l'aplomb de la cuisinière, d'abord transversalement, puis dans le sens avant/arrière.

on et le

a

ement à

tre

[Non-Text]

mm) est

1. Mesurer la distance entre le haut du plan de travail et le plancher.

2. Mesurer la distance entre le haut de la table de cuisson et le bas des pieds de nivellement. Cette distance doit être la même. Dans le cas contraire, régler les pieds de nivellement à la hauteur correcte. Les pieds de nivellement peuvent être desserrés pour ajouter une hauteur maximum de

1 po (2,5 cm). Une longueur minimum de 3/16 po (5 mm) est nécessaire pour engager la bride antibasculement.

REMARQUE : Si un réglage de la hauteur est effectué alors

que la cuisinière est debout, incliner la cuisinière vers l'arr

pour régler les pieds avant, puis incliner la cuisinière vers

l'avant pour régler les pieds arrière.

l'arrière la cuisinière n'est pas de niveau, tirer la cuisinière vers vers l'avant jusqu'à ce que le pied de nivellement arrière sorte c bride antibasculement.

1. Suivre les instructions fournies pour le type 1 ou 2, en fon du type de tiroir fourni avec la cuisinière.

Style 1 : Cuisinières avec tiroir de remisage :

Utiliser une clé à cliquet de 1/4 po (0,64 cm), une clé ou un pour régler les pieds de nivellement vers le haut ou vers le t jusqu'à ce que la cuisinière soit d'aplomb. Repousser la cuisinière pour la remettre en place. Vérifier que le pied de nivellement arrière est engagé dans la bride antibasculement.

Style 2 : Cuisinières avec tiroir-réchaud ou tiroir de remisage Retirer les trois écrous hexagonaux 10-32 des borniers. de qualité supérieure :

Utiliser une clé ou une pince pour ajuster les pieds de nivellement vers le haut ou vers le bas jusqu'à ce que la cuisinière soit d'aplomb. Repousser la cuisinière pour la remettre en place. Vérifier que le pied de nivellement arrière est engagé dans la bride antibasculement.

REMARQUE : La cuisinière doit être d'aplomb pour que les résultats de cuisson au four soient satisfaisants et les résultats de nettoyage idéaux avec les fonctions de technologie® AquaLift Steam Clean (nettoyage à la vapeur).

Raccordement électrique - É.-U. seulement

Cordon d'alimentation

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser un cordon d'alimentation électrique neuf de 40 A.

brancher sur une prise reliée à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

1. Débrancher l'alimentation.
2. Ôter les vis du couvercle du bornier situées à l'arrière de la cuisinière. Tirer le couvercle vers le bas et vers soi pour enlever le couvercle de la cuisinière.

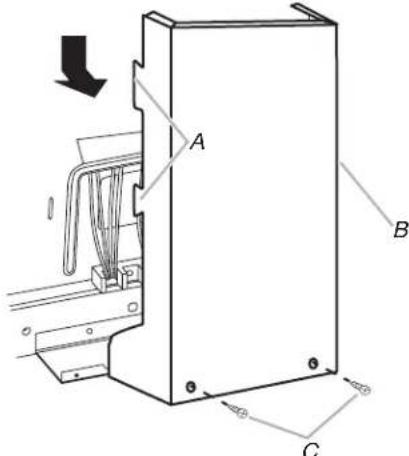

A. Deux onglets de montage de chaque côté
B. Couvercle du boîtier de branchement
C. Vis à tête hexagonale

A. Écrous hexagonaux 10-32
B. Bomiers
C. Barrette de liaison à la terre

1. Ajouter un serre-câbles.

Style 1 : Serre-câbles du câble d'alimentation

■ Retirer l'opercule défonçable pour le cordon d'alimentation.
■ Ajouter un serre-câbles homologation UL dans l'ouverture.

A. Serre-câbles - homologation UL

■ Serrer la vis du serre-câbles autour du cordon d'alimentation.

Style 2 : Serre-câbles pour raccordement direct

■ Retirer l'opercule défonçable si nécessaire pour le raccordement du conduit flexible.
■ Assembler un connecteur de conduit homologué UL l'ouverture.

A. Écrou de retenue amovible
B. Conduit

■ Serrer la vis du serre-câbles autour du conduit flexible.

1. Terminer l'installation en suivant les instructions selon le de connexion électrique :

4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n'est pas disponible)

Options de raccordement électrique

Si le domicilecomporte :dans		Et la connexionest effectuée à :	Voir la section :
Prise murale (type )	à 4 NEMA 14-50R	fißordon d'alimentation homologué UL, 250 V minimum, 40 A pour cuisinière	Connexion à 4 conducteurs : Cordon d'alimentation
Direct – 4 fils		Un boîtier de disjoncteurs ou sectionneur à fusible	Connexion à 4 un conducteurs : Raccordement direct
A. 3/8 po (1 cm) B. 5 po (12 cm)
Prise murale (type )	à 3 NEMA 10-50R	fißordon d'alimentation homologué UL, 250 V minimum, 40 A pour cuisinière	Connexion à 3 conducteurs : Cordon d'alimentation
Direct – 3 fils		Un boîtier de disjoncteurs ou sectionneur à fusible	Connexion à 3 un conducteurs : Raccordement direct
A. 3/8 po (1 cm) B. 3 po (7,6 cm)

Connexion à 4 conducteurs : Cordon d'alimentation

Utiliser cette méthode dans les cas suivants :

■ Nouvelles installations avec circuit de dérivation (1996 NEC)
■ Résidences mobiles
■ Véhicules récréatifs
■ Zone où le code local interdit la mise à la terre par l'intermédiaire du neutre

1. Une partie de la barrette de terre doit être coupée et rétirée l'aide d'un tourne-écrou de 3/8 po (9,5 cm), connecter le conducteur neutre (blanc) au plot central du bornier au moy d'un des écrous hexagonaux n° 10-32.

A. Barrette de liaison à la terre
B. Vis de liaison à la terre

1. À l'aide d'un tournevis cruciforme, retirer la vis de liaison à la terre à l'arrière de la cuisinière. Conserver la vis de liaison à la terre et l'extrémité de la liaison à la terre sous la vis.

2. Passer le cordon d'alimentation par le serre-câbles de la

plaque pour cordon/conduit en bas de la cuisinière. Laisser Connectez les conducteurs de la ligne 2 (rouge) et de la suffisamment de jeu pour raccorder facilement le câblage auligne 1 (noir) aux bornes externes du bornier avec des écré boîtier de raccordement. hexagonaux n° 10-32.

A. Écrou D. Conducteur vert (liaison à la hexagonal 10-32 terre)
B. Vis de liaison à la terre E. Conducteur neutre (centre) F. Ligne 1 (noir)
C. Ligne 2 (rouge) G. Embout de la barrette de liaison à la terre

er Connectez les conducteurs de la ligne 2 (rouge) et de la auligne 1 (noir) aux bornes externes du bornier avec des écr hexagonaux n° 10-32.

1. À l'aide d'une clé dynamométrique, serrer les écrous hexagonaux au couple recommandé de 20 lb/po (2,3 N·m). REMARQUE : Pour remplacer un cordon d'alimentation, n'utiliser qu'un cordon pour cuisinière classé pour une tensio minimum de 250 V à 40 A ou 50 A qui spécifie une util avec une ouverture d'un diamètre nominale (8,5 cm) pour le raccordement et qui possède des cosses.
2. Serrer les vis de serre-câbles.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

1. Réinstaller le couvercle du bornier.
2. Rebrancher l'alimentation.

A E B C D

A. Bornier
B. Vis de liaison à la terre

C. Serre-câbles - homologation UL
D. Câblage du cordon d'alimentation E. Embout de la barrette de liaison à la terre

1. À l'aide d'un tournevis Phillips, connecter le fil de terre vert du cordon d'alimentation à la cuisinière en serrant la vis de liaison à la terre. Insérer la vis de liaison à la terre à travers l'embout de la barrette de liaison à la terre et le fil de terre vert. Le fil de mise à la terre doit être raccordé en premier.

Connexion à 3 conducteurs : Cordon d'alimentation

1. À l'aide d'une clé dynamométrique, serrer les écrous hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

Utiliser cette méthode uniquement si les codes locaux autorisent REMARQUE Pour remplacer un cordon d'alimentation, la connexion du conducteur de mise à la terre du châssis au n'utiliser qu'un cordon pour cuisinière classé pour une tensio conducteur du neutre du cordon d'alimentation électrique. minimum de 250 V à 40 A ou 50 A qui spécifie une util

1. Passer le cordon d'alimentation par le serre-câbles de la plaque pour cordon/conduit en bas de la cuisinière. Laisser suffisamment de jeu pour raccorder facilement le câblage5.a boîtier de raccordement.

tREMARQUEPour remplacer un cordon d'alimentation,

n'utiliser qu'un cordon pour cuisinière classé pour une tensio minimum de 250 V à 40 A ou 50 A qui spécifie une util

avec une ouverture d'un diamètre nominal ^1/8 de (3,5 cm)

pour le raccordement et qui possède des cosses.

Serrer les vis de serre-câbles.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

1. Réinstaller le couvercle du bornier.
2. Rebrancher l'alimentation.

Raccordement par câblage direct

A B C D

A. Bornier
B. Vis de liaison à la terre

C. Serre-câbles - homologation UL
D. Câblage du cordon d'alimentation – grande ouverture

1. À l'aide d'un tourne-écrou de 3/8 po (9,5 cm), connecte conducteur neutre (blanc) au plot central du bornier au d'un des écrous hexagonaux n° 10-32.

A B C D E

A. Écrou
hexagonal 10-32
B. Ligne 2 (rouge)
C. Vis de liaison à la terre

D. Conducteur du neutre (blanc)
E. Ligne 1 (noir)
1
1

(五) 例 1

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser des conducteurs en cuivre de calibre 8 ou en aluminium de calibre 6.

Relier la cuisinière à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Installation d'une connexion directe : Conducteur dé cuivre ou d'aluminium

Coven cuisinière peut être raccordée directement au coupe-circuit avec fusible ou au disjoncteur. En fonction de l'alimentation électrique, réaliser le raccordement nécessaire à 3 ou 4 conducteurs.

1. Couper la gaine extérieure sur une longueur de 3 po (7,6 pour exposer les conducteurs. Dénuder chaque fil de sa gai isolante sur une longueur de 1 po (2,5 cm).

A. 3/8 po (1 cm)
B. 3 po (7,6 cm)

1. Laisser suffisamment de jeu pour raccorder facilement les conducteurs au bornier.
2. Terminer le raccordement électrique en fonction du type d'alimentation électrique.

4 conducteurs (recommandé)

3 conducteurs (si un circuit à 4 conducteurs n'est pas disponible)

1. Connectez les conducteurs de la ligne 2 (rouge) et de la ligne 1 (noir) aux bornes externes du bornier avec des é hexagonaux n° 10-32.

Connexion à 4 conducteurs : Raccordement direct

Utiliser cette méthode dans les cas suivants :

■ Nouvelles installations avec circuit de dérivation (1996 NEC)
■ Résidences mobiles
■ Véhicules récréatifs
■ Zone où le code local interdit la mise à la terre par l'intermédiaire du neutre

1. Une partie de la barrette de terre doit être coupée et retirée.

A. Barrette de liaison à la terre
B. Vis de liaison à la terre

1. À l'aide d'un tournevis cruciforme, retirer la vis de liaison à terre à l'arrière de la cuisinière. Conserver la vis de liaison terre et l'extrémité de la liaison à la terre sous la vis.
2. Tirer les conducteurs à travers le serre-câbles au pied de cuisinière. Laisser suffisamment de jeu pour raccorder facilement le câblage au boîtier de raccordement.

A. Bornier
B. Vis de liaison à la terre
C. Plaque de cordon/conduit
D. Fil de mise à la terre nu (vert)

E. Conducteur de ligne 2 (rouge)
F. Conducteur du neutre (blanc)
G. Conducteur de ligne 1 (noir)
H. Embout de la barrette de liaison à la terre

Connector les cosse aux conducteurs des lignes 1 (noir), neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la v d'ajustement sur le devant de la cosse et insérer l'extrémité du conducteur nu jusqu'au fond des cosse. Serrer au coup de façon sécuritaire la vis de serrage comme indiqué dans tableau de spécifications de couple pour fil dénudé suivant.

A B C D E

A. Cosse
B. Vis de serrage
C. Conducteur de ligne 2 (rouge)

D. Conducteur du neutre (blanc)
E. Conducteur de ligne 1 (noir)

Spécifications de couple pour les fils nus

Calibre AWG Couple

Conducteur de cuivre de 25 lb/po (2,8 N·m) calibre 8

laConducteur d'aluminium de 35 lb/po (4,0 N·m) calibre 6

1. Utiliser un tournevis cruciforme ou à tête hexagonale pour connecter le fil de mise à la terre nu (vert) à la cuisinière la vis de liaison à la terre et à la section de liaison à la Insérer la vis de liaison à la terre à travers l'embout de la barrette de liaison à la terre et le fil de terre vert. Le fil à la terre doit être raccordé en premier.
2. À l'aide d'un tourne-écrou de 3/8 po (9,5 cm), connecter le conducteur neutre (blanc) au plot central du bornier au moy d'un des écrous hexagonaux n° 10-32.

10- E. Conducteur du neutre (blanc)

B. Ligne 2 (rouge)

F. Ligne 1 (noir)

C. Fil de mise à la term nu (vert)

G. Cosse H. Embout de la barrette de liaison à la terre

D. Vis de liaison à la terre

1. Connectez les conducteurs de la ligne 2 (rouge) et de la ligne 1 (noir) aux bornes externes du bornier avec des écr hexagonaux n° 10-32.

2. À l'aide d'une clé dynamométrique, serrer les écrous hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

3. Bien serrer les écrous hexagonaux.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

1. Réinstaller le couvercle du bornier.
2. Rebrancher l'alimentation.

Connexion à 3 conducteurs : Raccordement direct Utiliser cette méthode uniquement si les codes locaux autoriser la connexion du conducteur de mise à la terre au conducteur neutre de l'alimentation. 3.

1. Tirer le câblage à travers le conduit sur la plaque de cordon/conduit en bas de la cuisinière. Laisser suffisamment de jeu pour raccorder facilement le câblage au boîtier de raccordement.

A B C D E F

A. Bornier
B. Vis de liaison à la terre
C. Plaque de cordon/conduit

D. Conducteur de ligne 2 (rouge)
E. Fil de mise à la terre nu (vert)
F. Conducteur de ligne 1 (noir)

Spécifications de couple pour les fils nus

Calibre AWG Couple

Conducteur de cuivre de calibre 8

25 lb/po (2,8 N·m)

Conducteur d'aluminium de 35 lb/po (4,0 N·m) calibre 6 du

1. À l'aide d'un tourne-écrou de 3/8 po (9,5 mm), connecter le conducteur neutre nu (vert) au plot central du bornier au moyen d'un des écrous hexagonaux no 10–32.

A B C D E F

A. Écrou
D. Fil de mise à la terre nu (vert)
hexagonal 10-32 E. Ligne 1 (noir)
B. Ligne 2 (rouge) F. Cosse
C. Vis de liaison à la terre

1. Connectez les conducteurs de la ligne 2 (rouge) et de la ligne 1 (noir) aux bornes externes du bornier avec des écr hexagonaux n° 10-32.
2. À l'aide d'une clé dynamométrique, serrer les écrous hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
3. Bien serrer les écrous hexagonaux.

IMPORTANT: Vérifier le serrage des écrous hexagonaux.

1. Réinstaller le couvercle du bornier.
   8 _d,e Rebrancher l'alimentation.

Vérifier que la bride antibasculement est bien installée et engagée

Sur les cuisinières avec tiroir de remisage :

1. Retirer le tiroir de remisage. Voir la section « Tiroir de remisage ».
2. Au moyen d'une torche électrique, inspecter le dessous de la cuisinière.
3. Regarder pour voir si le pied arrière de la cuisinière est ins dans la fente de la bride antibasculement.

A B C D E

A. Cosse
B. Vis de serrage
C. Conducteur de ligne 2 (rouge)

D. Fil de mise à la terre nu (vert)
E. Conducteur de ligne 1 (noir)

Sur les cuisinières avec tiroir-réchaud ou tiroir de remisage de qualité supérieure :

1. Placer l'extérieur du pied contre le bord inférieur avant tiroir-réchaud ou tiroir de remisage de qualité supérieure saisir le côté inférieur droit ou gauche du tableau de commande comme indiqué.

REMARQUE : Si le comptoir est muni d'un dosseret, il pourrait être nécessaire de saisir la cuisinière plus haut ce qu'indique l'illustration.

1. Tenter d'incliner la cuisinière vers l'avant avec précaution. S'il y a immédiatement une résistance, le pied de la cuisinière est engagé dans la bride antibasculement.

2. Si l'arrière de la cuisinière se soulève de plus de 1/2 p³ (1,3 cm) du plancher sans opposer de résistance, cesser d'incliner la cuisinière et la reposer doucement sur le pla Le pied de la cuisinière n'est pas engagé dans la bride antibasculement.

IMPORTANT : Si on entend un claquement ou un bruit Remplacer :

d'éclatement lorsqu'on soulève la cuisinière, cela signifie 1. peut-être que la cuisinière n'est pas bien engagée dans la bride. Vérifier qu'aucun obstacle n'empêche la cuisinière de glisser jusqu'au mur ou le pied de la cuisinière de glisser la bride. Vérifier que la bride est fermement maintenue en place par les vis de montage.

1. Glisser la cuisinière vers l'avant et vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

2. Faire glisser de nouveau la cuisinière de façon à ce que son pied arrière se trouve dans la fente de la bride antibasculement.

IMPORTANT : Si l'arrière de la cuisinière se trouve à plus de 2 po (5,1 cm) du mur de montage, cela signifie que le pied arrière de la cuisinière n'est peut-être pas engagé dans la bride. Glisser la cuisinière vers l'avant et déterminer si un objet fait obstruction entre la cuisinière et la paroi de montage. Si vous avez besoin d'aide ou d'un entretien, consulter le Guide de démarrage rapide pour obtenir les coordonnées.

1. Répéter les étapes 1 et 2 pour s'assurer que le pied de la cuisinière est bien engagé dans la bride antibasculement.

Si l'arrière de la cuisinière se soulève de plus de 1/2 po (1,3 cm) du plancher sans opposer de résistance, cela signifie peut-être que la bride antibasculement n'est pas correctement installée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée. Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

eTiroir-réchaud ou tiroir de remisage de qualité supérieure (sur certains modèles)

Enlever tous les objets du tiroir-réchaud ou du tiroir de remisag de qualité supérieure et laisser la cuisinière refroidir

complètement avant d'essayer d'enlever le tiroir.

que Retrait :

1. Ouvrir complètement le tiroir-réchaud ou tiroir de remisage de qualité supérieure.

2. À l'aide d'un tournevis à lame plate, desserrer doucement le tiroir-réchaud ou le tiroir de remisage de qualité supérieure pour le dégager de l'encoche d'alignement de la glissière et soulever l'onglet d'alignement du tiroir pour le dégager de la glissière.

A. Tournevis à tête plate
B. Onglet d'alignement du tiroir
C. Encoche de glissière de tiroir

Répéter l'étape 2 pour l'autre côté. Le tiroir-réchaud ou le ti de remisage de qualité supérieure n'est plus fixé aux

calissières de tiroir. Avec les deux mains, saisir le tiroir-récha ou le tiroir de remisage de qualité supérieure pour le retire complètement.

A. Onglet d'alignement du tiroir
B. Encoche de glissière de tiroir

Pousser complètement le tiroir-réchaud ou tiroir de remisage de qualité supérieure.

Ouvrir et fermer délicatement le tiroir-réchaud ou tiroir de remisage de qualité supérieure pour s'assurer qu'il est bien engagé dans les glissières.

Tiroir de rangement (sur certains modèles)

Le tiroir de remisage peut être enlevé. Avant de l'enlever, s'assurer que le tiroir est froid et vide.

Retrait :

1. Tirer le tiroir de remisage en ligne droite vers l'arrière la butée du tiroir.

A. Encoche d'arrêt du tiroir

1. Soulever l'avant du tiroir et retirer ce dernier.

Remplacer :

1. Soulever l'avant du tiroir et placer l'arrière du tiroir dans la du cuisinière de façon à ce que l'encoche de butée du tiroir se trouve derrière la glissière du tiroir.

2. Abaisser le tiroir de façon à ce que le bord de la glissière s'insère dans l'encoche de la glissière de tiroir.

3. Pousser doucement le tiroir dans la cuisinière.

A. Glissière de tiroir engagée.

REMARQUE : Lorsque le tiroir est correctement installé, les glissières de la base s'engagent dans les glissières arrière du fond du tiroir et le tiroir lui-même ne s'incline pas lorsqu'on place des objets à l'intérieur.

Porte du four

Il n'est pas recommandé d'enlever la porte du four pour une utilisation normale. Toutefois, s'il est nécessaire de l'enlever, s'assurer que le four est éteint et froid. Ensuite, suivre les instructions ci-dessous. La porte du four est lourde.

Retrait :

1. Ouvrir la porte du four complètement.

2. Pincer le loquet de charnière entre les deux doigts et le tir vers l'avant. Répéter ces opérations pour l'autre côté de la porte du four.

A. Loquet de charnière

1. Fermer la porte du four aussi loin que possible.

2. Soulever la porte du four en la retenant de chaque côté. Continuer de maintenir la porte du four fermée et la dégag du châssis de la porte du four.

1. Insérer les deux bras de suspension dans la porte.

1. Ouvrir la porte du four.

On devrait entendre un déclic lors de la mise en place de porte.

1. Replacer les leviers de charnière à la position verrouillée. Vérifier que la porte s'ouvre et se ferme facilement. Si ce pas le cas, répéter la procédure pour enlever et reposer la porte.

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pou découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d'emballage.

4. Vérifier que la cuisinière est d'aplomb. Voir la section « Réglage de l'aplomb de la cuisinière ».

5. Utiliser une solution d'eau tiède et de nettoyant ménager, pour éliminer tout résidu de cire laissé par les matériaux d'emballage. Sécher soigneusement avec un chiffon doux. Pour obtenir plus d'informations, voir la section « Entretie réparation de la cuisinière ».
6. Lire le Guide de démarrage rapide et le Guide de comme en ligne.
7. Brancher le cordon électrique dans la prise de courant appropriée. Mettre l'appareil sous tension.
8. Mettre en marche les brûleurs de surface et le four. Co le Guide de démarrage rapide et le Guide de command obtenir des instructions précises sur le fonctionnement de cuisinière.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit

■ Le fusible domestique est intact et bien visé ou le disjoncteur n'est pas ouvert.
■ La cuisinière est branchée sur une prise reliée à la
■ La prise de courant est correctement alimentée.

IMPORTANT : Si le tableau de commande de la cuis affiche le code d'erreur « F9 » ou « F9, E0 », ce signifier que le câblage de la prise électrique est défectueux. Déconnecter la source de courant électrique et contacter un électricien qualifié pour qu'il contrôle l circuit d'alimentation électrique.

■ Consulter la section « Dépannage » en ligne.

Après 5 minutes de fonctionnement de la cuisinière, vérif chaleur. Si la cuisinière est froide, l'éteindre et contacter, électricien qualifié.

Déplacement de la cuisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

Cuisinières alimentées par cordon d'alimentation :

1. Faire glisser la cuisinière vers l'avant.
2. ^doux Débrancher le cordon d'alimentation électrique.
3. Effectuer le nettoyage ou l'entretien.
4. Brancher le cordon d'alimentation électrique.
5. Vérifier que la bride antibasculement est bien installée et engagée. Voir la section « Vérifier que la bride mandantibasculement est bien installée et engagée ».
6. Vérifier que la cuisinière est d'aplomb.

Pour les cuisinières avec câblage direct :

AVERTISSEMENT

erre.

Risque de décharge électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la mise en marche.

Le non-respect de cette instruction peut causer un décès ou une décharge électrique.

un 1. Débrancher l'alimentation.
2. Faire glisser la cuisinière vers l'avant.
3. Effectuer le nettoyage ou l'entretien.
4. Vérifier que la bride antibasculement est bien installée et engagée. Voir la section « Vérifier que la bride antibasculement est bien installée et engagée ».
5. Vérifier que la cuisinière est d'aplomb.
6. Rebrancher l'alimentation.

Tous droits réservés. Utilisé sous licence au Canada.
