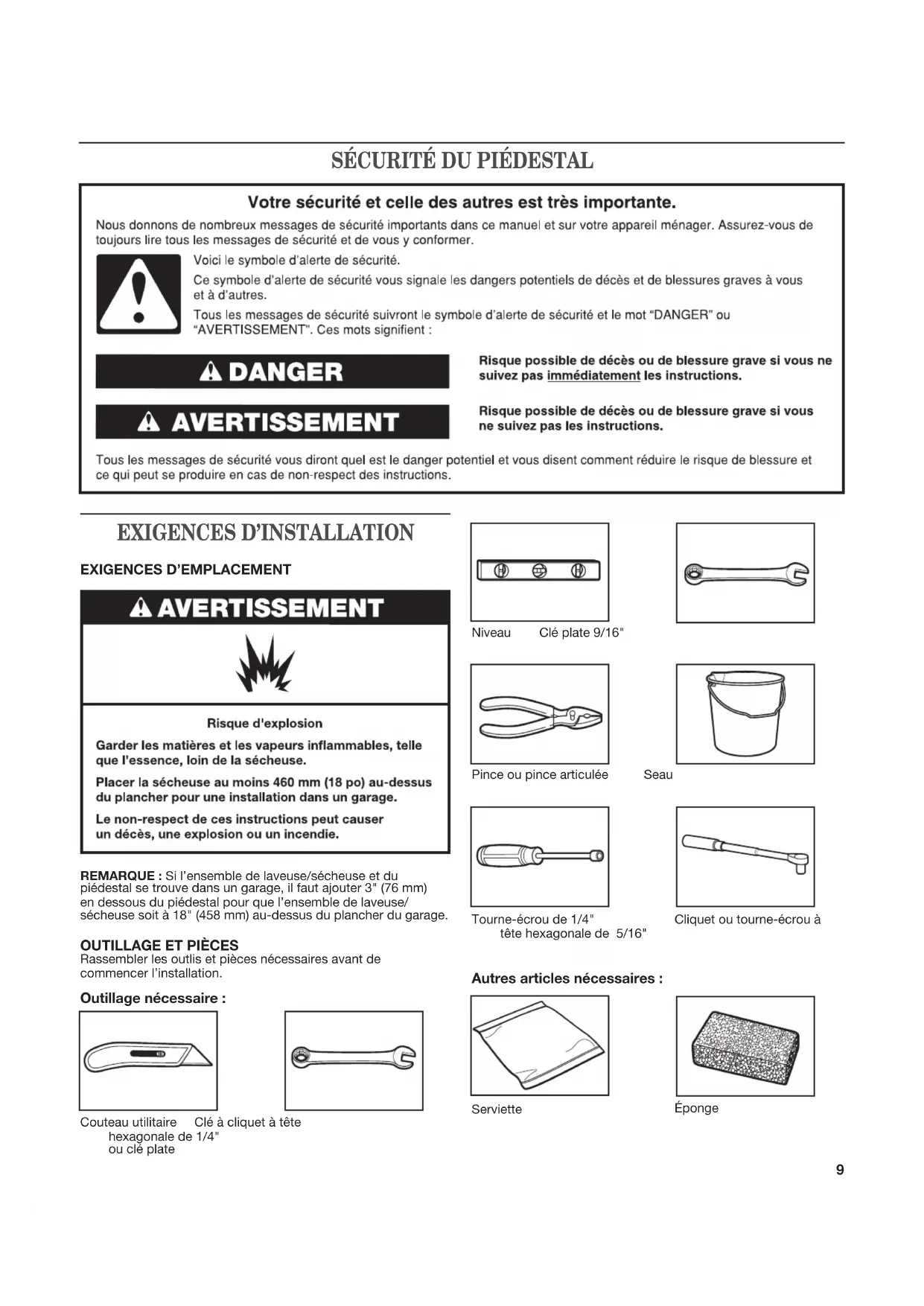

Niveau Clé plate 9/16" Pince ou pince articulée Seau

REMARQUE : Si l’ensemble de laveuse/sécheuse et du piédestal se trouve dans un garage, il faut ajouter 3" (76 mm) en dessous du piédestal pour que l’ensemble de laveuse/ sécheuse soit à 18" (458 mm) au-dessus du plancher du garage.

Rassembler les outlis et pièces nécessaires avant de commencer l’installation. Outillage nécessaire :

Couteau utilitaire Clé à cliquet à tête hexagonale de 1/4" ou clé plate Tourne-écrou de 1/4" Cliquet ou tourne-écrou à tête hexagonale de 5/16" Autres articles nécessaires : Serviette Éponge10 Pièces fournies : Quatre vis de tôlerie n° Cloison du tiroir 12 x 3/4" à tête hexagonale

1. Vider le tiroir du piédestal

DESEMBALLAGE DU PIÉDESTAL

Préparation du piédestal pour l’installation Ouvrir le tiroir du piédestal aussi loin que possible et vider son contenu. L’emballage contient quatre vis de tôlerie à tête hexagonale n° 12 x 5/8" et une cloison du tiroir. IMPORTANT: Mettre la boîte du piédestal de côté pour pouvoir l’utiliser pendant l’installation. Hex-head screwDrawer slide

3. Retirer le tiroir du piédestal

À l’aide d’un tourne-écrou de 1/4", retirer les vis à tête hexagonale des deux glissières de tiroir et conserver les vis. Retirer le tiroir des glissières et le mettre de côté. Réinsérer les glissières dans le piédestal. Les quatre cales d’espacement sont installées sur le dessus du piédestal. Les cales réduisent les vibrations entre le piédestal et la laveuse/sécheuse. REMARQUE : Si des pieds sont installés sur la laveuse/ sécheuse, les retirer. Spacer pads

2. Identier les cales d’espacement

Cales d’espacement Glissiére du tiroir vis à tête hexagonale11 REMARQUE : Si la laveuse doit être transportée, appeler le centre de service local. An d’éviter tout endommagement de la suspension et de la structure, votre laveuse doit d’abord être correctement installé pour être ensuite réinstallé par un technicien certié.

1. Fermer les robinets d’arrivée d’eau chaude et d’eau froide.

2. Débrancher le cordon d’alimentation électrique.

3. Desserrer doucement les tuyaux d’alimentation sur les

robinets pour libérer la pression de l’eau. Utiliser une éponge ou une serviette pour absorber l’eau libérée.

4. Déconnecter les tuyaux d’arrivée d’eau chaude et d’eau froide

portant les mentions “HOT” (chaud) et “COLD” (froid) de l’arrière de la laveuse. Laisser l’eau dans les tuyaux s’écouler dans un seau.

5. Enlever le tuyau de vidange du tuyau de rejet à l’égout ou de

l’évier de buanderie et vidanger l’eau qui reste dans un seau.

6. Dégager la laveuse du mur pour avoir sufsamment d’espace

pour l’installation. AvANT L’INSTALLATION

IMPORTANT: Si l’ensemble de laveuse et sécheuse est déjà installé, on doit le désinstaller. Désinstallation de la laveuse An d’éviter d’endommager la laveuse, les boulons de transport à l’arrière de l’appareil doivent être en place avant l’installation du piédestal. Pour plus d'informations concernant les boulons de transport, voir “Élimination des accessoires de transport” dans le Guide d’utilisation et d’entretien de la laveuse.

1. Débrancher le cordon d’alimentation électrique ou

éconnecter le câblage si la sécheuse comporte un raccordement direct.

2. Écarter la sécheuse du mur sufsamment pour pouvoir

desserrer la bride du conduit d’évacuation. Desserrer la bride et retirer doucement le conduit d’évacuation de la bouche de décharge de la sécheuse.

3. Dégager la sécheuse du mur pour avoir sufsamment

d’espace pour l’installation. Désinstallation de la sécheuse électrique Désinstallation de la sécheuse à gaz

1. Débrancher le cordon d’alimentation électrique.

2. Fermer l’arrivée de gaz.

3. Écarter la sécheuse du mur sufsamment pour pouvoir

desserrer la bride du conduit d’évacuation. Desserrer la bride et retirer doucement le conduit d’évacuation de la bouche de décharge de la sécheuse.

Déconnecter le conduit exible de la canalisation de gaz de la sécheuse. Obturer avec du ruban adhésif l’ouverture de chaque raccord de la canalisation de gaz.

5. Dégager la sécheuse du mur pour avoir sufsamment

d’espace pour l’installation.12 Installation d’une laveuse/sécheuse nouveau

1. Déballer la laveuse/sécheuse et les placer à proximité de

l’emplacement d’installation prévu.

2. Préparation de la laveuse

Fond de la laveuse Installer partiellement deux vis de tôlerie à tête hexagonale n° 12 x 5/8" dans les trous indiqués. Laisser un espace d’environ 3/8" (10 mm) entre la tête des vis et le fond de la laveuse. REMARQUE : Si des pieds de nivellement sont installés sur la laveuse, les enlever.

1. Placer la laveuse sur le côté

Boîte du piédestal Cloison de tiroir Pour éviter d’endommager le plancher et pour faciliter l’installation et la manipulation, déplier et aplatir la boîte du piédestal et la placer à proximité de la laveuse. Positionner la cloison de tiroir de façon à ce qu’elle se trouve à proximité du dessus de la laveuse, tel qu’indiqué. Mettre la laveuse sur le côté avec précaution de façon à ce qu’elle repose sur la cloison de tiroir.

INSTALLATION DU PIÉDESTAL

Installation du piédestal sur la laveuse Vérier que les boulons de transport sont en place Repérer les boulons de transport à l’arrière de la laveuse. Les boulons de transport doivent rester sur la laveuse avant que le piédestal puisse être installé. Pour plus d'informations concernant les boulons de transport, voir “Élimination des accessoires de transport” dans le Guide d’utilisation et d’entretien de la laveuse.13

3. Fixation du piédestal à la laveuse

Placer le piédestal contre le fond de la laveuse. L’avant de la caisse du piédestal doit être aligné avec la caisse de la laveuse, tel qu’illustré ci-dessous. Faire glisser les trous en poire du piédestal sur les deux vis inférieures partiellement vissées. Piédestal Laveuse Avant Vue du dessus

4. Fixation du piédestal à la laveuse

Positionner le piédestal vers l’avant de la laveuse et installer les deux vis de tôlerie à tête hexagonale restantes. Ne pas visser complètement. Passer maintenant à “Achever l’installation du piédestal”. Installation du piédestal sur la sécheuse

1. Placer la sécheuse sur le côté

Boîte du piédestal Cloison de tiroir Pour éviter d’endommager le plancher et pour faciliter l’installation et la manipulation, déplier et aplatir la boîte du piédestal et la placer à proximité de la sécheuse. Positionner la cloison de tiroir de façon à ce qu’elle se trouve à proximité du dessus de la sécheuse, tel qu’indiqué. Mettre la sécheuse sur le côté avec précaution de façon à ce qu’elle repose sur la cloison de tiroir.

2. Préparer la sécheuse

Fond de la sécheuse Installer partiellement deux vis de tôlerie à tête hexagonale n° 12 x 5/8" dans les trous indiqués. Laisser un espace d’environ 3/8" (10 mm) entre la tête des vis et le fond de la sécheuse. REMARQUE : Si des pieds de nivellement sont installés sur la sécheuse, les enlever. Ne pas installer les pieds livrés avec la sécheuse neuve.14 1"(25 mm)

2. Préparer les pieds du piédestal

À l’aide d’un cliquet à tête hexagonale de 1/4" ou d’une clé plate, abaisser les pieds jusqu’à environ 1" (25 mm) du bas du piédestal.

1. Aligner les côtés du piédestal

Aligner les côtés du piédestal pour qu’ils soient de niveau avec les côtés de la laveuse/sécheuse. Atteindre l’intérieur de l’ouverture du piédestal et serrer solidement les quatre vis du piédestal.

4. Fixation du piédestal à la sécheuse

Positionner le piédestal vers l’avant de la sécheuse et installer les deux vis de tôlerie à tête hexagonale restantes. Ne pas visser complètement. Passer maintenant à “Achever l’installation du piédestal”.

3. Fixation du piédestal à la sécheuse

Placer le piédestal contre le fond de la sécheuse. L’avant de la caisse du piédestal doit être aligné avec la caisse de la sécheuse, tel qu’illustré ci-dessous.Faire glisser les trous en poire du piédestal sur les 2 vis inférieures partiellement vissées.Piédestal SécheuseAvantVue du dessus ACHEvER L’INSTALLATION

3. Ramener la laveuse/sécheuse

en position verticale Incliner la laveuse/sécheuse pour la ramener à sa position verticale initiale. Retirer tous les matériaux d’emballage encore présents. Mettre la boîte du piédestal de côté pour l’utiliser lors de l’installation d'un autre piédestal. Une fois la laveuse et la sécheuse installées, jeter/recycler tous les matériaux d’emballage.15 Nivellement de la laveuse/sécheuse

1. Déplacer l’appareil près de son

emplacement dénitif Suivre les Instructions d’installation fournies avec votre laveuse/ sécheuse pour terminer l’installation ou la réinstallation de la laveuse/sécheuse (tuyaux, évacuation, etc.) REMARQUE : Veiller à retirer les boulons de transport de l'arrière de la laveuse.

2. Vérier l’aplomb de

la laveuse/sécheuse Placer le niveau à cet endroit Placer un niveau sur les bords supérieurs de la laveuse/sécheuse en contrôlant chaque côté et l’avant. Faire bouger la laveuse/sécheuse d’avant en arrière pour s’assurer que les quatre pieds sont bien en contact avec le plancher. Si la laveuse/sécheuse n’est pas d’aplomb, relever ou abaisser les pieds du piédestal, recommencer si nécessaire. Pas d’aplomb D’aplomb Pas d’aplomb

3. Ajuster les pieds du piédestal

Insérer les vis de ¼” à tête hexagonale en haut de chaque pied du piédestal. Atteindre l’intérieur du piédestal et utiliser un cliquet de ¼” à tête hexagonale ou une clé plate pour ajuster les pieds vers le haut ou vers le bas de façon à établir l’aplomb de la laveuse ou de la sécheuse. REMARQUE : S’assurer que les quatre pieds de piédestal sont bien en contact avec le plancher.

4. Bien serrer les contre-écrous

Une fois la laveuse ou la sécheuse d’aplomb et les quatre pieds sont bien en contact avec le plancher, utiliser une clé plate de 9/16” pour xer solidement les quatre contre-écrous contre le piédestal. IMPORTANT : Les contre-écrous doivent être serrés pour eviter les vibrations.2. Placer la cloison du tiroir dans le tiroir Retirer la pellicule d’expédition du tiroir. Placer la cloison dans le tiroir à l’emplacement souhaité. Fermer le tiroir. REMARQUE : L’utilisation de la cloison est facultative. W10347252B W10348602B - SP ©2010 Whirlpool Corporation. All rights reserved.Tous droits réservés.12/2010 Printed in U.S.A.Imprimé aux É.-U.WHIRLPOOL is a trademark of Whirlpool, U.S.A.WHIRLPOOL est une marque de commerce de Whirpool, U.S.A. Hex-head screwDrawer slide

1. Réinstaller le tiroir de piédestal

Tirer sur les deux glissières de tiroir pour les extraire et réinstaller le tiroir sur les glissières de tiroir à l’aide des deux vis à tête hexagonale. Glissière de tiroir Vis à tête hexagonale Réinstallation du tiroir du piédestal
