QH 1800 - Chauffage STEBA - Notice d'utilisation et mode d'emploi gratuit

Marque	STEBA
Modèle	QH 1800
Type de produit	Chauffage infrarouge mural
Alimentation	230 V ~ 50 Hz
Puissance maximale	1800 W (3 niveaux : 600 W, 1200 W, 1800 W)
Classe d'étanchéité	IPX4
Classe électrique	II (double isolation, sans mise à la terre)
Type de montage	Mural horizontal uniquement
Distance de sécurité avant	100 cm minimum
Distance de sécurité latérale	1 mètre minimum de tout objet
Commande	Interrupteur à tirette avec sélecteur de puissance
Câble d'alimentation	Non fourni, type H05RR-F 2x1,0 mm² recommandé
Entretien	Nettoyage avec un chiffon sec tous les 6 mois
Réparation	Par un électricien qualifié ou SAV autorisé
Sécurité	Ne pas couvrir, surface chaude, ne pas utiliser avec programmateur
Utilisation en salle de bains	Possible en dehors du volume 1 (baignoire/douche)
Orientation	Horizontal ou incliné vers le bas (réglable lors de l'installation)
Matériau	Plastique et métal (estimation)
Accessoires fournis	Équerre murale, gabarit de perçage
Garantie	Selon conditions du fabricant (voir notice)

FOIRE AUX QUESTIONS - QH 1800 STEBA

Comment installer le chauffage Steba QH 1800 ?

L'installation doit être réalisée par un électricien qualifié. Montez l'équerre murale à l'aide du gabarit, en respectant les distances minimales (1 mètre des objets, 100 cm devant). L'appareil se suspend sur l'équerre et se verrouille en tirant vers le bas. Le câble d'alimentation n'est pas fourni ; un câble de type H05RR-F 2x1,0 mm² est recommandé.

Quels sont les niveaux de puissance disponibles ?

Le chauffage propose trois niveaux de puissance : 600 W (position I), 1200 W (position II) et 1800 W (position III). Vous pouvez les sélectionner via l'interrupteur à tirette.

Puis-je utiliser ce chauffage dans une salle de bains ?

Oui, car il est classé IPX4. Cependant, il ne doit pas être installé dans le volume 1 (à proximité immédiate d'une baignoire ou d'une douche). Il doit être placé hors de portée d'une personne dans l'eau.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez-le avec un chiffon sec tous les 6 mois. N'utilisez pas d'eau ni de produits abrasifs.

Que faire si le câble d'alimentation est endommagé ?

Ne remplacez jamais le câble vous-même. Faites appel à un électricien qualifié ou au service après-vente autorisé. Le câble de remplacement doit être de type H05RR-F 2x1,0 mm² HAR.

Pourquoi l'appareil ne chauffe-t-il pas ?

Vérifiez que l'interrupteur à tirette est bien en position de marche (I, II ou III). Assurez-vous que l'alimentation secteur (230 V) est présente et que le câble est correctement branché. Si le problème persiste, contactez un professionnel.

Est-il sécuritaire de laisser l'appareil sans surveillance ?

L'appareil peut être utilisé sans surveillance si les consignes de sécurité sont respectées (ne pas couvrir, distance suffisante, etc.). Cependant, il est déconseillé de l'utiliser avec un programmateur automatique en raison du risque de surchauffe.

Comment régler l'orientation du chauffage ?

Lors de l'installation, vous pouvez choisir entre une orientation horizontale ou inclinée vers le bas en fixant les vis dans les trous correspondants (position 1 ou 2 sur l'équerre). L'orientation est définie au montage et ne peut pas être modifiée ultérieurement.

Puis-je utiliser une prise programmable ou un minuteur ?

Non, l'utilisation d'un interrupteur programmable, d'un minuteur ou d'un dispositif d'extinction automatique est interdite car elle peut provoquer un incendie si l'appareil est couvert ou mal positionné.

Quelles sont les dimensions du produit ?

Les dimensions exactes ne sont pas fournies dans la notice. Veuillez vous référer au schéma d'installation (figure #1) pour les distances de montage minimales (plafond, sol, côtés).

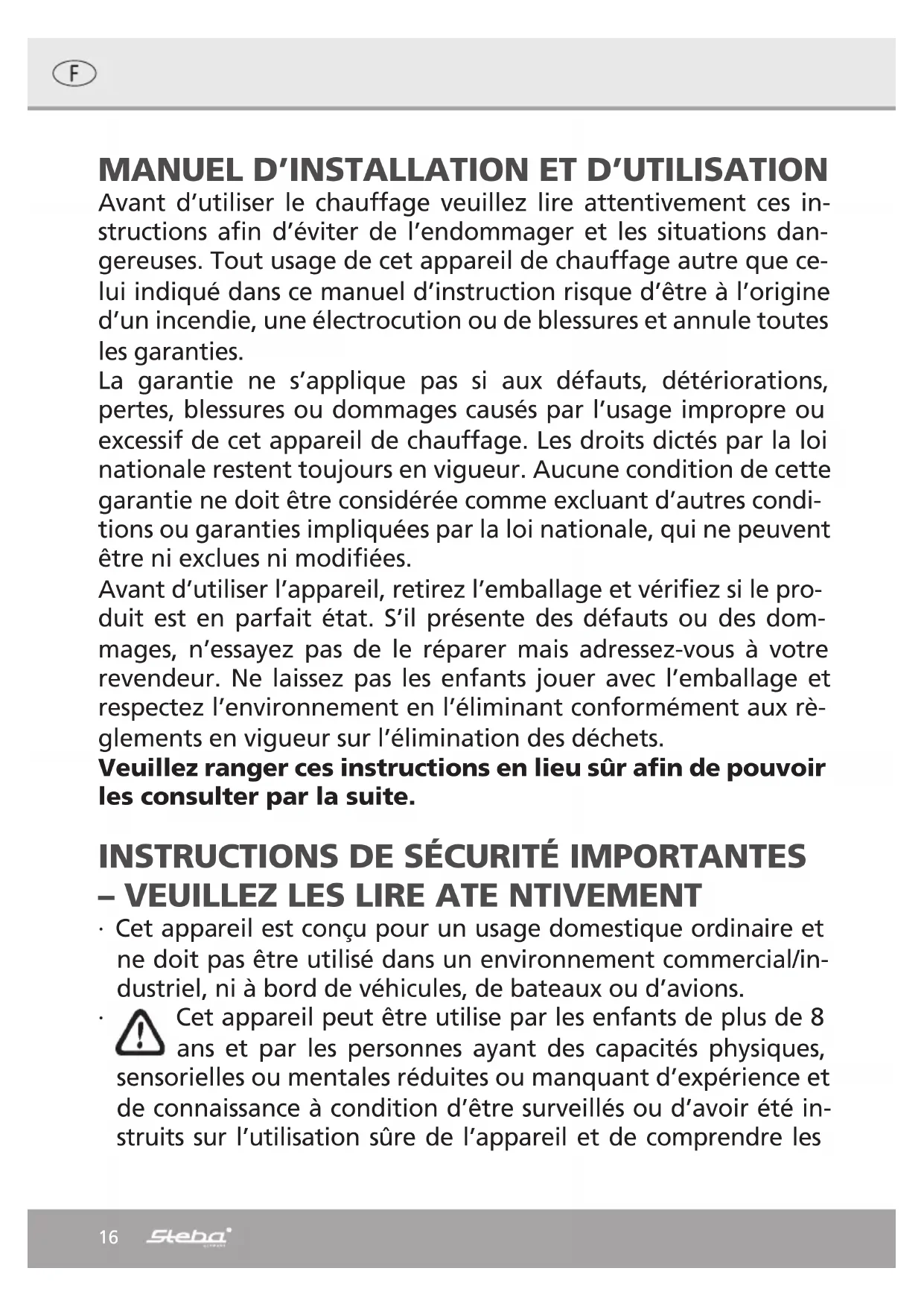

MODE D'EMPLOI QH 1800 STEBA

Avant d'utiliser le chauffage veuilles lire attentivement ces instructions afin d'éviter de l'endommager et les situations dangereuses. Tout usage de cet apparéil de chauffage autre que celui indiqué dans ce manuel d'instruction risque d'être à l'origine d'un incendie, une électrocution ou de blessures et annule toutes les garanties.

La garantie ne s'applique pas si aux defaults, déteriorations, pertes, blessures ou dommages causés par l'usage impropre ou excessif de cet apparéil de chauffage. Les droits dictés par la loi nationale restent toujours en vigueur. Aucune condition de cette garantie ne doit être considérée comme excluant d'autres conditions ou garanties impliquées par la loi nationale, qui ne peuvent être ni exclues ni modifiées.

Avant d'utiliser l'appareil, retirez l'emballage et vérifiez si le produit est en parfait état. S'il présente des defaults ou des dommages, n'essayez pas de le réparer mais adressez-vous à votre revendeur. Ne laissez pas les enfants jouer avec l'emballage et respectez l'environnement en l'éliminant conformément aux règlements en vigueur sur l'élimination des déchets.

Veuillez ranger ces instructions en lieu sur afin de pouvoir les consulter par la suite.

INSTRUCTIONS DE SECURITE IMPORTANTES - VEUILLEZ LES LIRE ATE NTIVEMENT

• Cet apparéil est concu pour un usage domestique ordinaire et ne doit pas être utilisé dans un environnement commercial/industriel, ni à bord de vehicules, de bateaux ou d'avions.
  Cet apparéil peut être utilise par les enfants de plus de 8 ans et par les personnes ayant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance à condition d'être surveillés ou d'avoir été instruits sur l'utilisation sure de l' apparéil et de comprendre les

risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent ni nettoyer, ni utiliser l'appareil s'ils ne sont pas surveillés.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être constamment surveillés.
• Les enfants entre 8 ans ne doivent ni régler l'appareil.

ATTENTION: Certaines parties de cet apparéil deviennent très chaudes et peuvent cause des brûlures. Faites très attention en présence d'enfants et de personnalibles.

• N'utilisez pas cet apparéil de chauffage avec un interrupteur programmable, une minutesie ou un dispositif d'extinction automatique car il existe un risque de danger et/ou d'incendie si l' apparéil est couvert ou mal positionné.

• AVERTISSEMENT: cet apparéil n'est pas équiné de dispositif de contrôle de la température ambiente. N'utilise pas cet apparéil dans une piece de petites dimensions s'il s'y trouve des personnes incapables de sortir de la piece par elles-mêmes, à moins qu'elles ne soient constamment surveillées par une personne responsable de leur sécurité.

• Vérifiez si votre alimentation électrique correspond à celle indiquée sur la plaque signalétique: 230V , 50Hz.

• Cet apparéil de chauffage à une étanchéité à l'eau IPX4. Vous pouvez donc l'utiliser dans une sale de bains ou un endroit humide À CONDITION QU'IL NE SOIT PAS INSTALLÉ DANS LE PÉRIMÊTRÉ D'UNE BAIGNÔIRE OU D'UN DOUCHE. Cela signifie que vous ne pouvez pas l'instructor dans les endroits indiqués comme VOLUME 1 sur la figure #3.

• Pendant le fonctionnement, placez l'appareil de chauffagedans un endroit sur.

• à au moins 1 mètre de tout objet inflatable ou meuble;

• laissez au moins 1 mètre d'espace libre devant l'appareil de chauffage;

• ne le placez pas juste au-dessous d'une prise-fiche.

• AVERTISSEMENT: Pour éviter la surchauffe, ne couvrez pas l'appareil de chauffage. Ne suspendez rien sur l'appareil de chauffage et ne le couvrez pas lorsqu'il est en marche. N'utilisez pas l'appareil de chauffage dans des pieces contenant des gaz explosifs ou si vous utilisez des solvents, des peintures ou des colles inflammables, ou de matériaux inflammables, par exemple pendant la pose ou le scellage de sols en PVC ou de planchers.

• L'appareil est vendu sans cordon. Pendant le montage, votre électricien peut brancher l'appareil sur le secteur à l'aide d'un cable électrique (cf. chapitre 2 INSTALLATION). Si le cable est endommagé pendant la durée de vie de l'appareil et que vous doivent le changer, ne le faites pas vous-même!! Adressez-vous à un électricien professionnel ou à un service après-vente autorisé ou à une personne ayant des compétences et des connaissances similaires afin d'éviter tout risque de danger.

Placement

• Installéz cet apparéil en respectant les distances minimum du plafond, du sol et des objets placés sur les côtés, comme le montre la figure #1.
• Cet apparéil de chauffage à infrarouges mural ne peut être monté qu'horizontalement sur une cloison verticale solide. Ne le montez jamais verticalément ou au plafond comme le montre la figure #2.
• Ne montez pas cet apparéil sur une surface inflammable, telle que le bois ou le plastique. Tous les matériaux inflammables doivent se trouver à 100 cm minimum de l'avant de l' apparéil. C'est aussi la distance minimum à laquelle l'utilisateur doit se trouver parce que pendant l'utilisation la grille frontale devient très chaude.
  Veillez à monter l'appareil de façon à ce que l'appareil et son cordon d'allumage soient hors de portée des enfants. S'il est monté dans une salle de bains, il doit se trouver dans un endroit où il ne puisse pas être touché par une personne se trouvant dans la baignoire ou sous la douche.
• ÀpRES l'usage, nous vous recommandons de laisser refroidir l'appareil pendant au moins 10 à 15 minutes avant de le toucher.

Installation

Nous vous recommendons de couper le courant avant d'accomplir les opérations suivantes:

Fixez l'équerre murale à l'aide d'un gabarit pour percer les trouss des chevilles. Attention, les 3 trouss de suspension de l'appareil doivent se couver dans la position indiquée sur la figure #4 PAS dans l'autre sens.

L'appareil peut etre oriente dans 2 sens:

Horizontalalement
Vers le bas

• Selon l'orientation可以选择, vous devez fixer les vis dans la position 1, pour que l'appareil soit à l'horizontal ou 2 si vous pouze qu'il soit incliné vers le bas, comme le montre la figure #7
  Retirez le panneau arriere en plastique de l'appareil, comme le montre la figure #8.
• Retirez le dispositif anti-traction, comme le montre la figure #9 et le cable d'alimentation électrique à l'arrière à travers l'orifice rond sous le bloc de connexion et procéder aux connexions conformément à la figure #9. Branchez les phases sur le bloc de connexion. Le conducteur bleu sur le pole N, le marron sur le pole L. Les symboles L et N sont marqués sous le bloc de connexion.
  Fixez solidement le cable d'alimentation à l'aide du dispositif anti-traction.
• Remettez en place le panneau arrêté en plastique, de la façon indiquée sur la figure #10
• Suspendez l'appareil de chauffage à l'équerre murale et tirez-le vers le bas pour le fixer solidement. sur l'équerre dans le sens indiquée par la flèche, comme sur la figure #11.
• Vérifiez si l'appareil est correctement fixé. Il ne doit pas bouger.

Branchement Électrique

• L'appareil dispose d'une double isolation électrique ( classe II) et ne nécessite donc d'aucune mise à la terre.
• L'appareil ne peut être branché que sur une alimentation 1/N/PE 230V AC 50 Hz. Si vous doivent utiliser un cable nous vous recommendons de le désirer recouvert de caoutchouc (type H05RR-F) avec une section minimum de 2 × 1 ~mm^2 .

Fonctionnement

Si vous tirez sur l'interrupteur l'appareil se met en marche. Vous pouvez voir sur lafenetre de visualisation les symboles suivants:

Product rating 0	I II III
230V 1800W	OFF	600W	1200W	1800W

Entretien

Cet apparéil n'a besoin d'aucune opération d'entretien spéciale.

Nettoyez l'appareil avec un chiffon sec tous les 6 mois.

Si I'appareil doit etre réparé, adresse-vous à un service de dépannage autorisé

Si vous remplacez le cable d'alimentation, utilisez un cable de type 2x1,00mm2 H05RR-F

HAR. Cette opération doit être complie par du personnel qualifié, jamais par l'utilisateur

final, afin de ne pas endommager l'appareil et de compromètre la sécurité personnelle.

Evacuation correcte de ce produit:

Mettre les apparciels usages immediatement au rebut.

Au sein de l'UE, ce symbole indique que le produit ne doit pas etre jetec avec les déchets menagers. Les ancients appareils contiennent des materiaux de valeur recyclables qui doivent etre valorises afin d'eviter toute atteinte à

l'environnement ou à la santé humaine due à une élimination incorrecte des déchets. Les ancients apparèils doivent par conséquent être mis au rebut via des systèmes de collecte appropriés ou raménés à cet effet au point de vente où ils ont été achétés. Les apparèils seront alors confiés à un centre de recyclage des matérieliaux.

Élimination de l'emballage

Ne pas jeter l'emballage avec les déchets menagers, mais avec les déchets recyclables.

Emballage de l'appareil

• Jeter les emballages en papier, carton et carton ondulé aux points de collecte de nouveaux papiers.
• Les composants d'emballage en plastique et les films doivent également être jetés dans les conteneurs prévus à cet effet.

F5

PP

在

Exemples d'identification des plastiques :

PE pour le polyéthylène, code 02 pour le PEHD, 04 pour le PEBD, PP pour le polypropylène, PS pour le polystyrene.

Service après-vente

Si, contre toute attente, l'appareil doit être confié au service après-vente, nous contacter aux coordonnées suivantes. En cas de garantie applicable, nous nous chargeons de l'enlèvement de l'appareil. L'appareil doit être correctement emballé pour le transport.

Les paquets non affranchis ne pourront pas etre pris en charge!

Attention! Les apparèils électriques doivent être réparés exclusivement par des électriciens qualifiés, les réparations non conformes pouvant entraîner des conséquences graves.
